Воздушно солнечные батареи своими руками. Солнечная батарея для дома своими руками. Накопители лучей из селена, меди и индия

К сожалению, солнечные батареи недешевы, поэтому самодельную солнечную батарею можно собрать самому. Для

Для изготовления солнечной батареи используем простые инструменты и недорогие подручные материалы, чтобы сделать мощную и самое главное дешевую солнечную батарею.

Что такое солнечная батарея? и с чем ее едят.

Солнечная батарея, это контейнер, состоящий из солнечных элементов.

Солнечные элементы, делают всю работу по преобразованию солнечной энергии в электричество. К сожалению, для получения мощности, достаточной для практического применения, солнечных элементов надо довольно много.
Кроме того, солнечные элементы очень хрупкие. Поэтому их и объединяют в Солнечную батарею.
Солнечная батарея содержит достаточное количество солнечных элементов для получения высокой мощности и защищает элементы от повреждения.

Трудности, возникающие при самостоятельном изготовлении солнечной батареи:

Главное препятствие в изготовлении солнечной батареи - это покупку солнечных элементов за разумную цену.

Новые солнечные элементы очень дороги и их сложно найти в нормальном количестве за любые деньги.

Дефектные и поврежденные солнечные элементы есть в наличии на интернет аукционе eBay и других местах гораздо дешевле.

Солнечные элементы «второго сорта» возможно, могут быть использованы для изготовления солнечной батареи.

Для изготовления солнечной батареи я купил несколько блоков монокристаллических солнечных элементов размером 3х6 дюйма.
Чтобы сделать солнечную батарею, необходимо соединить последовательно 36 таких элементов.
Каждый элемент генерирует порядка 0,5В. 36 элементов, соединенных последовательно дадут нам около 18В, которые будут достаточны для зарядки батарей на 12В. (Да, такое высокое напряжение действительно необходимо для эффективной зарядки 12В аккумуляторов).

Солнечные элементы этого типа тонкие как бумага, хрупкие и ломкие как стекло. Их очень легко повредить. Продавец этих элементов окунул наборы из 18 шт. в воск для стабилизации и доставки без повреждений. Воск - это головная боль при его удалении. Если у вас есть возможность, ищите элементы, не покрытые воском. Но помните, что они могут получить больше повреждений при транспортировке.

Заметьте, что мои элементы уже имеют припаянные проводники. Ищите элементы с уже припаянными проводниками. Даже с такими элементами вам нужно быть готовым много поработать паяльником. Если же вы купите элементы без проводников, приготовьтесь работать паяльником раза в 2-3 больше. Короче, лучше переплатить за уже припаянные провода.

Также я купил пару наборов элементов без заливки воском у другого продавца. Эти элементы пришли упакованные в пластиковую коробку. Они болтались в коробке и немного обкололись по бокам и углам. Незначительные сколы не имеют особого значения. Они не смогут снизить мощность элемента настолько, чтобы об этом надо было беспокоиться. Купленных мной элементов должно хватить на сборку двух солнечных батарей. Зная, что возможно сломаю парочку при сборке, поэтому купил чуть больше.

Солнечные элементы продаются самого широкого спектра форм и размеров. Вы можете использовать более крупные или мелкие, чем мои 3х6 дюймов. Только помните:

Элементы одного типа производят одинаковое напряжение независимо от их размера. Поэтому для получения заданного напряжения всегда потребуется одинаковое количество элементов.
- Большие по размеру элементы могут генерировать больший ток, а меньшие по размеру, соответственно - меньший ток.
- Общая мощность вашей батареи определяется как ее напряжение умноженное на генерируемый ток.

Использование больших по размеру элементов позволит получить большую мощность при том же напряжении, но батарея получится крупнее и тяжелее. Использование меньших элементов позволит уменьшить и облегчить батарею, но не сможет обеспечить такую же мощность.

Также стоит отметить, что использование в одной батарее элементов разных размеров - плохая идея. Причина в том, что максимальный ток, генерируемый вашей батареей, будет ограничен током самого маленького элемента, а более крупные элементы не будут работать в полную силу.

Солнечные элементы, на которых я остановил выбор, имеют размер 3х6 дюйма и способны генерировать ток примерно 3 ампера. Я планирую соединить последовательно 36 таких элементов, чтобы получить напряжение чуть больше 18 вольт. В результате должна получиться батарея, способная выдавать мощность порядка 60 ватт на ярком солнце.

Звучит не сильно впечатляюще, но все же это лучше чем ничего. При чем, это 60Вт каждый день, когда светит солнце. Эта энергия будет идти на зарядку аккумулятора, который будет использоваться для питания светильников и небольшой аппаратуры всего несколько часов после наступления темноты.

Корпус солнечной батареи представляет собой неглубокий ящик из фанеры, чтобы борта не затеняли солнечные элементы, когда солнце светит под углом. Сделать его мо он из фанеры толщиной 3/8 дюйма с бортиками из реек толщиной 3/4 дюйма. Бортики приклеены и привинчены на место.

Батарея будет содержать 36 элементов размером 3х6 дюймов.
Разделяем их на две группы по 18 шт. просто для того, чтобы их было проще паять в будущем. Отсюда и центральная планка посередине ящика.

Небольшой набросок, показывающий размеры солнечной батареи.

Все размеры указаны в дюймах. Бортики толщиной 3/4 дюйма идут вокруг всего листа фанеры. Такой же бортик идет по центру и делит батарею на две части.

Вид одной из половин моей будущей батареи.

В этой половине будет размещена первая группа из 18 элементов. Обратите внимание на небольшие отверстия в бортиках. Это будет нижняя часть батареи (на фото верх находится внизу). Это вентиляционные отверстия, предназначенные для выравнивания давления воздуха внутри и снаружи солнечной батареи и служащие для удаления влаги. Эти отверстия должны быть только внизу батареи, иначе дождь и роса попадут внутрь. Такие же вентиляционные отверстия должны быть сделаны в центральной разделительной планке.

Не обязательно использовать именно перфорированные листы ДВП, просто у меня оказались такие под рукой. Пойдет любой тонкий, жесткий и не проводящий ток материал.

На фото два листа оргстекла соединенные на центральной перегородке. Сверлим отверстия вокруг кромки, чтобы посадить оргстекло на шурупы. Будьте осторожны, сверля отверстия возле кромки оргстекла. Не давите сильно - иначе сломается, а коли уж сломаете, то приклейте отломавшийся кусок и просверлите недалеко от него новое отверстие.

Красим все деревянные части солнечной батареи в 2-3 слоя, чтобы защитить их от воздействия окружающей среды. Ящик и подложки красим с 2-х строн внутри и снаружи.

Основа для солнечной батареи готова, и самое время подготовить солнечные элементы.

Как и было сказано выше, удаление воска с солнечных элементов - это настоящая головная боль.

Для эффективного удаления воска с солнечных элементов, используйте следующий способ:

1) Купаем солнечные элементы в горячей воде, чтобы растопить воск и отделить элементы друг от друга. Не дайте воде закипеть, иначе пузырьки пара будут сильно бить элементы один о другой. Кипящая вода также может быть слишком горячей, в элементах могут быть нарушены электрические контакты.

Рекомендую погружать элементы в холодную воду, а потом медленно их нагревать, чтобы исключить неравномерный нагрев. Пластиковые щипцы и лопатка помогут отделить элементы, когда воск растает. Постарайтесь сильно не тянуть за металлические проводники - могут порваться.

На фото показана финальная версия «установки» которую я использовал.
Первая «горячая ванна» для растапливания воска находится на заднем плане справа. На переднем плане слева - горячая мыльная вода, а справа - чистая горячая вода. Температуры во всех кастрюлях ниже температуры кипения воды. Сначала в дальней кастрюле растапливаем воск, переносим элементы по одному в мыльную воду, чтобы удалить остатки воска, после чего промываем в чистой воде.

2) Выкладываем элементы для просушки на полотенце. Вы можете менять мыльную воду и воду для промывки почаще. Только не сливайте использованную воду в канализацию, т.к. воск затвердеет и засорит сток. Этот процесс удалил практически весь воск с солнечных элементов. Только на некоторых остались тонкие пленки, но это не помешает пайке и работе элементов. Промывка растворителем, возможно, удалит остатки воска, но это может быть опасно и зловонно.

Несколько разделенных и очищенных солнечных элементов сушатся на полотенце. После разделения и удаления защитного воска из-за своей хрупкости они стали удивительно сложными в обращении и хранении, оставляем их их в воске до тех пор, пока вы не будете готовы установить их в солнечную батарею.

Делаем основу для солнечной батареи. У меня же пришло уже время установить их.

Рисуем сетку на каждой основе, для упрощения процесса установки каждого элемента.
Выкладываем элементы по этой сетке обратной стороной вверх, так их можно спаять вместе. Все 18 элементов для каждой половины батареи должны быть соединены последовательно, после чего обе половины также должны быть соединены последовательно для получения требуемого напряжения.

Спаивать элементы между собой поначалу сложно. Начинайте только с двух элементов. Разместите соединительные проводники одного из них так, чтобы они пересекали точки пайки на обратной стороне другого. Обязательно убедиться, что расстояние между элементами соответствует разметке.

Для пайки используем маломощный паяльник и прутковый припой с сердцевиной из канифоли.

Повторять пайку пришлось до тех пор, пока не получилась цепочка из 6-ти элементов. Соединительные шины от сломанных элементов я припаял к обратной стороне последнего элемента цепочки. Таких цепочек я сделал три, повторив процедуру еще дважды. Всего 18 элементов для первой половины батареи.

Три цепочки элементов должны быть соединены последовательно. Поэтому среднюю цепочку поворачиваем на 180 градусов по отношению к двум другим. Ориентация цепочек получилась правильной (элементы все еще лежат обратной стороной вверх на подложке). Следующий шаг - приклеивание элементов на место.

Приклеивание элементов потребует некоторой сноровки. Наносим небольшую каплю силиконового герметика в центре каждого из шести элементов одной цепочки. После этого переворачиваем цепочку лицевой стороной вверх и размещаем элементы по разметке, которую нанесли раньше. Легонько прижмите элементы, надавливая по центру, чтобы приклеить их к основе. Сложности возникают в основном при переворачивании гибкой цепочки элементов. Вторая пара рук тут не повредит.

Не наносите слишком много клея и не приклеивайте элементы нигде кроме центра. Элементы и подложка, на которой они смонтированы, будут расширяться, сжиматься, гнуться и деформироваться при изменении температуры и влажности. Если вы приклеите элемент по всей площади, он со временем сломается. Приклеивание только в центре дает элементам возможность свободно деформироваться отдельно от основы. Элементы и основа могут деформироваться по-разному и элементы не сломаются.

Вот полностью собранная половина батареи. Была использована медная оплетку от кабеля для соединения первой и второй цепочки элементов.

Можно использовать специальные шины или даже обычные провода. Просто у меня под рукой была медная оплетка от кабеля. Такое же соединение делаем с обратной стороны между второй и третьей цепочкой элементов. Каплей герметика я прикрепил провод к основанию, чтобы он не «гулял» и не гнулся.

Тест первой половины солнечной батареи на солнце.

При слабом солнце в дымке эта половина генерирует 9,31В. Ура! Работает! Теперь мне нужно сделать еще одну такую же половину батареи.

После того как обе основы с элементами будут готовы, их можно будет установить их на место в подготовленную коробку и соединить.
Каждая из половин помещается на свое место. Для крепления основы с элементами внутри батареи используем 4 небольших шурупа.

Провод для соединения половин батареи пропускаем через одно из вентиляционных отверстий в центральном бортике. Тут тоже пара капель герметика поможет закрепить провод на одном месте и предотвратить его болтание внутри батареи.

Каждая солнечная батарея в системе должна быть снабжена блокирующим диодом, соединенным последовательно с батареей.

Диод нужен для предотвращения разряда аккумуляторов через батарею ночью и в пасмурную погоду. Я использовал диод Шоттки на 3,3А. Диоды Шоттки имеют гораздо более низкое падение напряжения, чем обычные диоды. Соответственно, будут меньше потери мощности на диоде. Набор из 25 диодов марки 31DQ03 на eBay можно купить всего за пару баксов.

Диоды подсоединяем к солнечным элементам внутри батареи.

Сверлим отверстие в днище батареи ближе к верху, чтобы вывести провода наружу. Провода завязаны на узел, чтобы предотвратить их вытягивание из батареи, и закреплены все тем же герметиком.

Важно дать герметику высохнуть до того, как мы будем крепить оргстекло на место. Советую, опираясь на предыдущий опыт. Испарения из силикона могут образовать пленку на внутренней поверхности оргстекла и элементов, если вы не дадите силикону высохнуть на открытом воздухе.

Солнечная батарея в работе. Перемещаем ее пару раз в день для сохранения ориентации на солнце, но это не такая уж и большая сложность.

Подсчитаем стоимость изготовления солнечной батареи:

Считаем только стоимость основных материалов, подручные (куски дерева, провода

1) Солнечные элементы купленные на eBay 74.00$ (~ 2300 руб.)
2) Деревяшки - 15$ (~ 460 руб.)
3) Оргстекло 15$(~ 460 руб.)
4) Шурупы и саморезы - 2$ (~ 60 руб.)
5) Силиконовый герметик - 3.95$ (~ 150 руб.)
6) Провода 10$(~ 300 руб.)
7) Диоды 2 $(~60 руб.)
8) Краска 5$(~ 150 руб.)

Итого $126.95 (~ 3640 рублей)

Для сравнения, аналогичная по мощности солнечная батарея промышленного производства стоит порядка 300-600$ (~ 9000-18000 рублей.

Книга в помощь

Ветрогенераторы, солнечные батареи и другие полезные конструкции.

Альтернативные источники энергии - ветер и солнце являются постоянно возобновляемыми, практически вечными видами энергии.
В данной книге автор раскрывает особенности современных преобразователей энергии солнца и ветра, их выбора, строения и установки. Целая глава книги посвящена нетрадиционным радиоэлектронным конструкциям.
Издание предназначено для широкого круга читателей, стремящихся к самостоятельному техническому творчеству, интересующихся радиотехникой, нетрадиционными источниками питания, солнечными батареями и ветрогенераторами в эпоху всеобщей экономии и оптимизации издержек.
В приложениях даны справочные данные и другая полезная информация.

Купить книгу на ozon.ru

Сегодня многие владельцы загородных домов заняты поиском альтернативных источников электроэнергии. Установка солнечных панелей постепенно набирает свою популярность. Однако далеко не все могут позволить приобрести дорогостоящее оборудование. Поэтому многие задаются вопросом: как изготовить солнечные батареи своими руками? Правильный ответ будет раскрыт в данной статье.

Солнечная батарея - устройство, преобразующее солнечную энергию в постоянный электрический ток

Солнечная батарея – это полупроводниковое устройство, которое преобразовывает солнечное излучение в электрическую энергию. Главной задачей такой системы является надежное, экономное и бесперебойное электроснабжение дома. Такие устройства целесообразно устанавливать в районах, где существуют перебои с подачей от основного источника электроэнергии.

Главными преимуществами солнечной батареи являются:

• простая установка устройства, которая не требует прокладывания кабелей к опорам;
• система не требует больших временных затрат на свое обслуживание;
• выработка электроэнергии не оказывает пагубного влияния на окружающую среду;
• конструкция не имеет подвижных частей;
• бесшумный режим работы;
• поставка электроэнергии не зависит от распределительной сети;
• длительный период эксплуатации системы при минимальных затратах.

Недостатки солнечной батареи:

• процесс изготовления системы весьма трудоемкий;
• солнечная панель занимает много места;
• устройство очень чувствительно к загрязнению;
• ночью батарея не работает;
• эффективность работы устройства напрямую зависит от погодных условий, а именно от солнечных и пасмурных дней.

Принцип работы солнечной батареи

Система работает посредством фотоэлектрических преобразователей, которые соединяются в определенной последовательности. Каждый фотопреобразователь состоит из двух кремниевых пластин, которые отличаются типом проводности. Одна покрыта фосфором, в результате чего здесь происходит образование избытка отрицательно заряженных электронов. Другая пластина покрыта бором, что приводит к образованию, отсутствующих в слое отрицательных зарядов, частиц, так называемых «дырок».

Принцип работы неисчерпаемого источника альтернативной энергии заключается в следующем: солнечный свет попадает на отрицательно заряженную панель, что приводит к активному образованию дополнительных «дырок» и электронов. На панели, покрытой фосфором, присутствует электрическое поле, благодаря которому появляется разность потенциалов. Положительно заряженные частицы устремляются в верхний слой, а отрицательно заряженные направляются в нижний. Создается постоянное напряжение. Получается, что один преобразователь работает как батарейка. В цепи возникает постоянный ток, когда к нему присоединяется нагрузка. Каждая батарея покрыта тонкими медными жилками, отводящими ток и направляющими его по назначению.

Сила тока зависит от определенных параметров:

• размера фотопреобразователя;
• уровня инсоляции;
• типа фотоэлемента;
• общего сопротивления приборов, которые подключены к солнечной панели.

Разновидности солнечных батарей

Все солнечные панели могут быть кремниевыми или пленочными. Панели, основой для которых служит кремний, разделяются на типы:

• поликристаллические;
• монокристаллические;
• аморфные.

Поликристаллическая солнечна батарея представляет собой квадратное устройство темно-синего цвета. Ее поверхность имеет вкрапления неоднородных кристаллов кремния. Несмотря на низкий КПД 18%, данное устройство обладает возможностью вырабатывать ток во время пасмурной погоды, что делает их незаменимыми в местностях, где преобладает рассеянный солнечный свет.

Монокристаллические преобразователи солнечной энергии представлены черными панелями со скошенными углами, для которых используется чистый кремний. Все ячейки устройства направлены в одну сторону, что позволяет получить максимальный КПД 25%. Недостатком таких батарей является то, что их лицевая сторона всегда должна быть обращена к солнцу. Если оно не успело взойти, спряталось за тучами и опустилось за горизонт, солнечные панели будут производить ток слабой мощности. Это самый дорогостоящий, но и обеспечивающий максимальную производительность, тип устройства.

Каждая аморфная батарея состоит из множества тончайших слоев кремния, которые получаются путем напыления мельчайших частиц материала на стекло, пластмассу или фольгу. Такие слои достаточно быстро выгорают, что уже через полгода приводит к падению эффективности работы устройства на 15-20%. КПД таких преобразователей составляет всего 6%. Они являются самыми дешевыми и способны работать даже в пасмурную погоду. Однако максимальный срок их службы составляет 2 года.

В основе пленочных батарей лежит не твердая подложка из металла или стекла, а полимерная пленка. Поэтому они выпускаются в рулонах, что позволяет расстелить батареи на больших площадях. Благодаря своей конструкции, их можно разрезать на различные по форме и размеру части, разместить солнечные батареи на крышу дома с плавными изгибами. Они компактные и легкие. Рулонная панель обойдется значительно дешевле, чем кремниевая, для изготовления которой используется дорогостоящий материал. Однако такие модели менее мощные. Приобрести их сегодня достаточно непросто, поскольку производство только развивается.

Все солнечные батареи, независимо от типа устройства, оснащаются контроллерами, которые следят за степенью заряда панели. Они перераспределяют полученную энергию, направляя ее к источнику потребления напрямую или сохраняя в аккумуляторе.

Солнечные батареи для частного дома

Такая альтернатива традиционному электроснабжению весьма практична. К тому же цена устройства существенно отличается от стоимости электроэнергии. Изготовив солнечную батарею для дома своими руками, хозяин сможет оптимизировать электропотребление и тем самым снизить собственные денежные затраты. Многие хотят заранее понимать, во сколько обойдется установка солнечных батарей для частного дома. Для этого необходимо провести предварительные расчеты, где определяется необходимая мощность оборудования и условия его функционирования.

Начинать следует с расчета количества потребляемой энергии, которая необходима для обеспечения жилья. Создавая полноценную станцию, стоит ориентироваться на батареи в 150-250 Вт, для дачного домика достаточно будет панелей в 50 Вт.

Данная величина является основой для последующего определения количества солнечных панелей и числа вспомогательного оборудования, к которому относятся аккумуляторы, инверторы и контролеры.

Полезный совет! К общей потребности в электроэнергии стоит прибавить еще 20%, что затрачивается в самих аккумуляторах.

Немаловажным аспектом является инсоляция, т. е. количество солнечной энергии, которое попадает на отдельную единицу площади панелей. Эта величина является индивидуальной для каждого конкретного региона. Получить ее можно в специальной литературе или на специализированных метеорологических сайтах.

Энергетическая норма делится на значение инсоляции. Полученную цифру необходимо разделить на общую мощность солнечной установки. Полученное значение является количеством необходимых батарей. Здесь важно получить максимальное число панелей. Ведь в разные месяцы количество солнечного света будет разным.

Полезный совет! Поскольку инсоляция постоянно меняется, расчеты следует проводить ежемесячно.

Например, если необходимо узнать, сколько нужно солнечных батарей для дома 100 кв.м., где станция будет питать лампочки освещения, ноутбук, телевизор, спутниковую антенну, и электроплиту, следует выполнить все вышеуказанные расчеты. В результате мощность солнечной станции будет примерно равна 1000 Вт, что предполагает использование 4 солнечных панелей мощностью по 250 Вт.

Панель необходимо располагать на южной части крыши, которая должна быть в идеальном состоянии и способна выдержать основательный груз. Здесь поблизости не должно быть деревьев или других объектов, которые создают тень.

Такая система может быть использована не только для электроснабжения. Большую популярность приобретает отопление солнечными батареями частного дома. Это позволяет уйти от дорогостоящей услуги, связанной с централизованным газоснабжением, избавиться от зависимости от коммунальных предприятий, и получать круглогодичное тепло на протяжении длительного срока службы солнечной электростанции.

Установка такой системы целесообразна лишь для тех регионов, где солнце светит не менее 20 дней в месяц. Если солнца недостаточно, чтобы система обеспечила полное отопление дома, ее можно использовать как дополнительный бесплатный источник. Правильно подобранная система из солнечных батарей для отопления дома окупит себя через 3-4 года.

Солнечные батареи для дома: отзывы потребителей

Благодаря многочисленным положительным отзывам об альтернативном источнике электроэнергии удается развеять мифы, которые беспокоят потенциальных желающих установить .

Многие люди думают, что такое дорогостоящее оборудование себя не окупит на протяжении всего периода службы установки. Однако, как показывает практика, при правильной установке солнечных панелей с соблюдением всех правил можно обеспечить частный дом электроэнергией как минимум на 25 лет. А стоимость оборудования окупится уже через 3-4 года.

Следующий миф подразумевает неэффективную работу солнечных батарей в пасмурную погоду или в зимний период времени. Однако мнения потребителей сходятся воедино в том, что максимальную активность гелиоколлекторы способны проявить во время пребывания солнца в зените в безоблачную погоду. Но, когда солнце прячется за облака, работа панелей будет происходить, но не в полном объеме. Установка полностью перестает работать ночью, когда солнечный свет отсутствует полностью.

Противники солнечных батарей утверждают, что гелиоколлекторы довольно хрупкие и не способны выдержать различные нагрузки, создаваемые природой. Однако отзывы потребителей доказывают обратное: солнечная панель способна выдержать даже крупный град.

Статья по теме:

Предъявляемые технические требования для установки солнечных батарей. Особенности выбора и установки. Обзор производителей.

Следующий миф касается снега, который может перекрыть доступ света к системе. Однако здесь опасность несет изморозь, за которую будет цепляться снег и создавать преграды. Чтобы этого избежать, можно расположить батареи на доме вертикально, тогда можно избежать большого количества скользящего света.

И последний миф касается китайского производства солнечных батарей. Несмотря на весьма солидный ассортимент выпускаемой продукции, фабрики в Китае часто производят высококачественный товар. Особенно это касается изготовления гелиоколлекторов и тепловых трубок, производство которых на 90% сосредоточено именно в Китае. Эта продукция обладает высокими техническими характеристиками и сертифицирована не только в своей стране, но и в Германии.

Многочисленные положительные отзывы в сети Интернет доказывают, что альтернативный источник электроэнергии хорош не только для частного дома. Многие успешно используют солнечные батареи для квартиры, которые устанавливают на балкон. Их можно закреплять непосредственно на стекле или в раме остекления, которая будет исполнять роль тонировки.

Комплекты солнечных батарей 3 кВт на дачу от 60000 рублей

На даче, как правило, находятся электрические приборы небольшой мощности, где требуется ограниченное количество батарей и малая периодичность их использования. Если на даче отсутствует централизованное электроснабжение, тогда целесообразно установить комплект солнечных батарей, который будет бесплатно генерировать электроэнергию. Однако чтобы получить такое безвозмездное удовольствие первоначально придется потратиться на покупку необходимых материалов, стоимость которых окупиться только через несколько лет.

Для производства 1 кВт электроэнергии необходим комплект производительностью более 200 Вт. Согласно многочисленным отзывам солнечные электростанции для дома на даче производительностью 800 Вт способны обеспечить полное автономное электроснабжение объекта. Стоимость такой системы обойдется от 80000 руб.

Стандартный комплект солнечной электростанции для дачи состоит из панелей на 200 Вт, контроллера заряда 40 А, инвертора мощностью 3 кВт, двух аккумуляторов на 200 А и других вспомогательных деталей. Цена такого комплекта начинается от 60000 руб., а примерный срок окупаемости составляет 3-5 лет. Однако это самый выгодный способ получения электроэнергии для объектов без централизованного электроснабжения. Он менее затратный, чем использование дизельного генератора.

Согласно отзывам владельцев, солнечные батареи для дома на дачном участке лучше укомплектовывать двумя или четырьмя модулями мощностью 200 В каждый. Это зависит от количества потребителей энергии, продолжительности и периодичности их использования. Если мощности недостаточно, ее можно нарастить, добавляя солнечные панели.

Многие приобретают такой комплект для частного сектора, где есть централизованное электроснабжение, как дополнительный источник энергии. Многочисленные отзывы о солнечных батареях для дома свидетельствуют, что в этом случае можно существенно сэкономить на оплате счетов за электроэнергию.

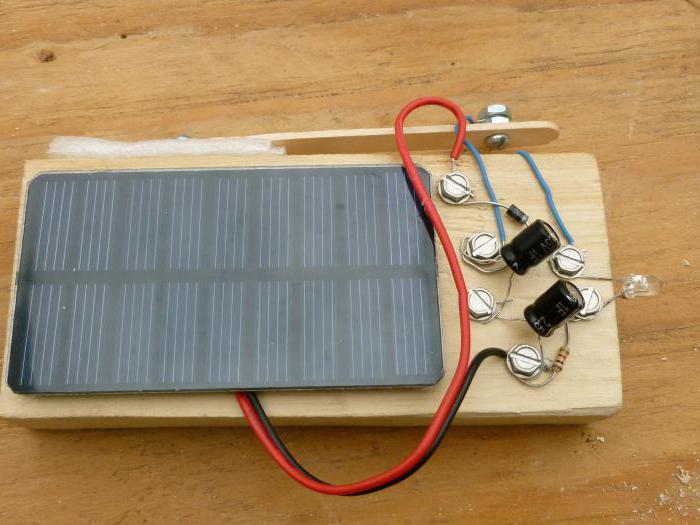

Как изготовить солнечные батареи своими руками

Когда нет возможности приобрести готовую солнечную станцию, можно создать ее своими руками. Здесь существует два варианта: приобрести готовые модули и подключить их к аккумулятору с инвертором или спаять панель самостоятельно. Первый способ сборки быстрый, однако более дорогостоящий. Второй вариант требует определенного мастерства сборщика, который должен быть предельно осторожен с хрупкими фотоэлементами.

Четыре солнечные пластины вырабатывают в общей сложности 2 В электроэнергии

Для создания солнечной батареи для дома своими руками необходимо подготовить определенные материалы.

Первым главным составляющим для создания солнечных батарей является набор качественных фотоэлементов. Сегодня можно приобрести элементы из поликристаллического или монокристаллического кремния. Более популярными являются последние фотоэлементы, которые идеально подходят для домашнего энергоснабжения.

Полезный совет! Все необходимые для сборки элементы стоит приобретать у одного производителя. Поскольку материалы различных торговых марок существенно отличаются, что усложнит сборку всей конструкции.

Для соединения фотоэлементов потребуется комплект специальных проводников. Для изготовления корпуса будущей батареи подойдут алюминиевые уголки, стойкие к атмосферным воздействиям. Размер корпуса зависит от количества фотоячеек. В качестве внешнего покрытия фотоэлементов лучше использовать прозрачный поликарбонат или оргстекло, которые препятствуют проникновению инфракрасных лучей. В качестве дополнительных материалов понадобятся крепежные метизы, медные электропровода, диоды Шоттки, силиконовые вакуумные подставки и комплект винтов для крепежа.

Помимо ФЭП, необходимо купить инвертор 12 В на 200 В для дома, который преобразует постоянный ток в переменный. Для накопления и медленного расходования электроэнергии необходима пара гелевых или AGM аккумуляторов. Не менее важным элементом является контроллер, необходимый для отключения батареи от аккумулятора во время его полного заряда и ее включения для получения новой порции электричества.

Можно также собрать солнечную батарею своими руками из подручных средств. Для этого подойдут диоды, фольга или транзисторы. Работа солнечной батареи из диодов происходит в результате возникновения под прямыми солнечными лучами напряжения около 2,5 В. Однако, когда солнца недостаточно этот показатель начинает стремительно падать, и диоды уже сами начинают потреблять энергию. Использование такой батареи малоэффективно.

Устройство из фольги больше подходит для производства тепловой энергии. Также, фольга является идеальным материалом для подложки ФЭП. Самой эффективной является солнечная батарея, собранная из транзисторов. Чем больше их количество, тем выше мощность устройства. Верхнюю часть каждого транзистора необходимо срезать, высыпать порошок. Выводом устройства служат контакты. Такая батарея рассчитана на питание зарядки телефона. Для более серьезных мероприятий ее мощности недостаточно.

Солнечные батареи для дома своими руками: пошаговая инструкция для изготовления

После того, как все необходимые элементы приготовлены, можно приступать к сборке конструкции, которая состоит из следующих этапов:

1. Создание каркаса из алюминиевых уголков с невысокими бортиками и метизов, размер которых зависит от количества преобразователей и их площади. Здесь следует учесть расстояние между ФЭП не менее 5 мм.
2. На внутренние грани реек следует нанести герметик.
3. Уложить на каркас лист из прозрачного материала, плотно прижив его к клеевому контуру.
4. После полного высыхания герметика с помощью метизов скрепить раму и прозрачную поверхность.
5. Разложить на ровной поверхности все фотоэлементы батареи «минусовой» стороной вверх.
6. С помощью к каждому ФЭП присоединяются проводники одинаковой длины. Это удобнее всего производить, когда модуль располагается на стекле.
7. Все элементы последовательно соединяются между собой в виде «змейки».
8. Крайние контакты необходимо припаять к шине (серебренному широкому проводнику).
9. Для предотвращения снижения качества освещения в темное время суток необходимо создать «средние точки» при помощи шунтирующих диодов, которые устанавливаются на плюсовой клемме. Для этого подойдут диоды Шоттки.
10. Уложить на прозрачную плоскость фотоэлементы с проводниками.
11. Смазать все ФЭП, выводимые и соединяющие провода силиконовым клеем.
12. Закрыть конструкцию задней панелью.
13. Подключить солнечную панель к аккумулятору, контроллеру заряда солнечной батареи и инвертору.

Полезный совет! Чтобы между нагрузкой и отдельными элементами батареи не возникало короткого замыкания необходимо установить предохранители.

Практически каждый домовладелец стремится получить бесплатную электроэнергию. Установка солнечных батарей является наиболее приемлемым вариантом. С помощью этого устройства можно создать основной (без централизованного электроснабжения) и дополнительный источник получения электрической энергии. Система является экологически чистой и надежной в использовании. Главный минус - дорогостоящее оборудование. Однако его стоимость окупится уже через 3-5 лет.

Экология потребления. Наука и техника: Всем известно, что солнечная батарея преобразует энергию солнца в электрическую энергию. И существует целая индустрия по производству таких элементов на огромных фабриках. Я же предлагаю вам выполнить свою собственную солнечную батарею из легкодоступных материалов.

Всем известно, что солнечная батарея преобразует энергию солнца в электрическую энергию. И существует целая индустрия по производству таких элементов на огромных фабриках. Я же предлагаю вам выполнить свою собственную солнечную батарею из легкодоступных материалов.

Составные части солнечной батареи

Главным элементом нашей с вами солнечной батареи будут две медные пластинки. Ведь, как известно, окись меди стала первым элементом, в котором ученые открыли фотоэлектрический эффект.

Итак, для успешной реализации нашего скромного проекта понадобится:

1. Медный лист. На самом деле целый лист нам не нужен, а вполне хватит небольших квадратных (или прямоугольных) кусков по 5 см.

2. Пару зажимов типа крокодил.

3. Микроамперметр (чтобы понять величину генерируемого тока).

4. Электрическая печка. Она необходима для того чтобы окислить одну из наших пластин.

5. Прозрачная емкость. Вполне подойдет обычная пластиковая бутыль из-под минеральной воды.

6. Поваренная соль.

7. Обычная горячая вода.

8. Небольшой кусок наждачной бумаги, чтобы очистить наши медные пластины от оксидной пленки.

Как только все необходимое подготовлено, можно приступать к самому важному этапу.

Готовим пластины

Итак, первым делом берем одну пластину и промываем ее для удаления всех жиров с ее поверхности. После этого с помощью наждачной бумаги счищаем пленку окиси и уже очищенную планку кладем на включенную электрическую горелку.

После этого включаем ее и наблюдаем, как она раскаляет и изменяет нашу с вами пластину.

Как только медная пластина полностью приобретёт черный цвет подержите ее еще как минимум сорок минут на раскаленной плите. После этого выключите плитку и подождите пока полностью не остынет ваша «прожаренная» медь.

Из-за того что скорость остывания медной пластины и оксидной пленки будет разной большая часть черного налета отойдет самостоятельно.

После того как пластина остыла, возьмите ее и аккуратно смойте черную пленку под водой.

Важно. При этом не следует отдирать оставшиеся черные области или же каким-либо образом сгибать. Это нужно для того, чтобы остался неповрежденным слой меди.

После этого берем наши пластины и аккуратно помещаем в подготовленную емкость, а к краям прикрепляем наши крокодильчики с припаянными проводами. Причем нетронутый кусок меди соединяем с минусом, а обработанный к плюсу.

Затем готовим солевой раствор, а именно растворяем несколько ложек соли в воде и эту жидкость заливаем в емкость.

Теперь проверяем работоспособность нашей с вами конструкции путем подключения к микроамперметру.

Как вы видите установка вполне рабочая. В тени микроамперметр показал примерно 20 мкА. А вот на солнце прибор аж зашкалил. Поэтому лишь могу сказать, что на солнце такая установка выдает явно больше 100 мкА.

Конечно, от такой установки вы не сможете даже лампочку зажечь, но сделав такую установку со своим ребенком, вы сможете подогреть его интерес к изучению, например, физики. опубликовано

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта .

В течение почти двух веков человечество думает о том, как обеспечить электрической энергией изобретения и возрастающие потребности. За этот период были изобретены электростанции, сила расщепленного атома, масштабные ГЭС, а бурные реки пришли на помощь человечеству. Стремительно развиваются в разных регионах Земли. Сюда следует отнести ветровые станции и солнечные батареи.

Если учесть тот факт, что угасание Солнца прогнозируется лишь через 5 миллиардов лет, этот источник энергии можно считать неисчерпаемым. Взаимодействие между электрической энергией и светом первым обнаружил физик Он выяснил, что ультрафиолет способствует возникновению и прохождению разряда между проводниками электрической энергии.

Первую схему по выработке и передачи энергии с использованием лучей произвел ученый Александр Столетов. Он создал первый фотоэлемент. А вот открытие фотоэффекта, которое было произведено Эйнштейном, привело к тому, что индустрия солнечных батарей стала развиваться.

Устройство батареи

Если вы решили сделать солнечную батарею самостоятельно, то должны для начала ознакомиться с ее устройством. Она представляет собой систему взаимосвязанных элементов, структура которых позволяет использовать принцип фотоэффекта. Солнечный свет падает на элементы под определенным углом и преобразуется в электрический ток.

Устройство солнечной батареи и принцип работы будут описаны в статье. Для начала необходимо изучить первую часть вопроса. Конструкция предусматривает наличие следующих комплектующих:

• материала-полупроводника;
• источника электропитания;
• контроллера;
• заряда аккумулятора;
• инвертора-преобразователя;
• стабилизатор напряжения.

Материал-полупроводник представляет собой совмещенные слои с разной проводимостью. Это может быть поликристаллический или монокристаллический кремний с добавлением некоторых химических соединений. Последние позволяют получить нужные свойства для возникновения фотоэффекта.

Один из слоев должен иметь избыток электронов, чтобы обеспечить переход электронов из одного материала в другой. Дополнительный слой должен иметь недостаток электронов. Тонкий слой элемента в системе необходим для противостояния перехода электронов. Он располагается между вышеописанными слоями.

Если подключить источник электропитания к противостоящему слою, то электроны будут преодолевать запорную зону. Это позволяет добиться что и называется электрическим током. Для сохранения и накапливания энергии применяется аккумулятор. Для преобразования электрического тока в переменный используется инвертор-преобразователь. А вот для создания напряжения нужного диапазона применяется стабилизатор.

Принцип работы

Если вы задумались над вопросом о том, как в домашних условиях сделать солнечную батарею, то должны ознакомиться еще и с принципом ее функционирования. Он заключается в том, что фотоны света, которые являются солнечным излучением, падают на поверхность полупроводника. Они передают свою энергию при столкновении с поверхностью электронам полупроводника. Электроны, выбитые из полупроводника, преодолевают защитный слой. Они обладают дополнительной энергией.

Отрицательные электроны покидают проводник р-вида, а далее следуют в проводник n. С положительными электронами все происходит наоборот. Этому переходу способствуют электрические поля, существующие в проводниках. Это увеличивает силу и разницу зарядов. Сила электрического тока в элементе будет зависеть от нескольких факторов, среди них:

• количество света;
• интенсивность излучения;
• площадь принимающей поверхности;
• угол падения света;
• время эксплуатации;
• КПД системы;
• температура внешнего воздуха.

Инструкция по изготовлению

Перед тем как в домашних условиях сделать солнечную батарею, вы должны ознакомиться с несколькими вариантами сборки таких элементов. Технология будет зависеть от количества солнечных элементов и дополнительных материалов. Чем больше площадь панели, тем мощнее окажется оборудование, но это повлечет увеличение веса конструкции. В одной батарее следует использовать одинаковые модули, ведь эквивалентность тока будет приравниваться к показателям меньшего элемента.

Подготовка инструментов и материалов

Некоторые владельцы частных домов задумываются, как в домашних условиях сделать солнечную батарею. Если вы тоже оказались в их числе, то должны знать, что дизайн модулей и их габариты могут быть выбраны вами самостоятельно.

Для изготовления корпуса, внутри которого будут находиться элементы, следует подготовить:

• листы фанеры;
• универсальный клей;
• дрель;
• куски оргстекла;
• невысокие рейки;
• уголки и саморезы;
• плиты ДВП;
• краску.

Сборка каркаса

На первом этапе следует взять фанеру, которая будет выполнять роль основания. По ее периметру приклеиваются бортики. Рейки не должны загораживать солнечные элементы, поэтому их высота не должна быть больше 3/4 дюйма. Для надежности приклеенные рейки привинчиваются саморезами, а углы фиксирую уголками. Для вентиляции в нижней части корпуса и по бортам высверливаются отверстия. В крышке их быть не должно, так как это может стать причиной попадания влаги.

Если перед вами встал вопрос о том, как в домашних условиях сделать солнечную батарею, вы должны ознакомиться с технологией. Она предусматривает крепление элементов на листы ДВП, которые могут быть заменены другим материалом. В качестве основного условия выступает то, что полотно не должна проводить электроток.

Методика проведения работ

Из оргстекла следует вырезать крышку и подогнать под размеры корпуса. Для защиты деревянных частей следует использовать пропитку. Солнечные модули раскладываются на подложке обратной стороной вверх, чтобы осуществить пайку проводников. Для работы следует подготовить припой и паяльник.

Если вы хотите знать, как в домашних условиях сделать солнечную батарею самому, то следует учитывать: места пайки обрабатываются карандашом. Для начала вы можете потренироваться на двух элементах. Все элементы соединяются последовательной цепочкой, в результате должна получиться змейка. Элементы соединяются, а после система поворачивается лицевой стороной вверх. Модули наклеиваются на панели. В качестве клея можно использовать силиконовый герметик.

Настоящим помощником в хозяйстве для вас может стать батарея для дома изготавливается довольно просто. После крепления модулей на подложку можно проверить функциональность системы. Затем основа помещается в каркас и фиксируется шурупами.

В заключение

Для того чтобы исключить разряд аккумулятора через батарею, на панель устанавливается блокировочный диод, который после крепится герметиком. Установленные элементы сверху накрываются экраном из оргстекла. Перед фиксацией еще раз следует проверить работоспособность конструкции. Теперь вам известно, как сделать солнечную батарею в домашних условиях. Дополнительно следует знать еще и о том, что тестировать модули вы можете в процессе установки и пайки, делать это можно группами по несколько штук.

Однажды услышав по телевидению о солнечных батареях, которые способны превращать энергию солнца в электрическую автор загорелся идеей их использования. Для начала он постарался узнать как можно больше информации о солнечных панелях, инверторах, элементах и их прочих составляющих. К сожалению хорошие солнечные панели стоят довольно дорого и автор не мог просто взять и купить заводскую панель для практического использования дома. Однако среди множества статей в сети интернет автор нашел несколько посвященных самостоятельной сборке солнечных панелей в домашних условиях.

Материалы и инструменты, которые использовал автор для создания своей солнечной панели:
1) стекла оконные размером 86 на 66 см
2) алюминиевые уголки
3) паяльник с расходными материалами
4) комплект солнечных элементов
5) скотч двухсторонний
6) инвертор
7) аккумуляторы

Рассмотрим более подробно этапы постройки солнечной панели.

Перед созданием своей первой солнечной панели автор довольно длительное время готовился изучая статьи посвященных сборке панелей, информацию о различных типов элементов, способов герметизации и материалов необходимых для создания панелей новичку. Одно из важнейших знаний, которое почерпнул автор в данных статьях это опыт чужих ошибок. Так например он довольно детально изучил основные ошибки при герметизации панели, а так же понял как лучше работать с пластинами солнечных элементов, чтобы не повредить их.

После теоретической подготовки автор приступил к практической. Так как бюджет на изготовление солнечной панели был не велик, то собирать ее автор решил по большей части из подручных материалов. Найдя довольно неплохой магазин пластиковых окон, автор заказал там два стекла размером 86 на 66 см. Так же в одном из магазинов были приобретены алюминиевые уголки, которые будут составлять каркас солнечной панели. Солнечные элементы автор решил заказать в интернет магазине, так как там они были гораздо дешевле.

Когда все основные материалы были собраны, а элементы получены на почте, автор приступил к сборке своей первой солнечной панели.
Для начала было решено соединить все элементы при помощи металлической ленты и паяльника. Так как автор ознакомился с основными ошибками при пайке солнечных элементов, то данный процесс прошел без поломок. В работе автор использовал небольшое количество канифоли, а нажим при пайке был легким, к тому же перед началом работ все элементы были разложены на ровную поверхность стекла, таким образом весь процесс пайки элементов не составил большого труда. На пайку 36 пластин солнечных элементов у автора ушло около полутора часов, плюс было потрачено некоторое время на лужение проводов. Главными принципами автор назвал необходимость в паяльнике на 40 вт, так как пластины отдают тепло при приближении паяльника, а канифоли для спайки надо совсем немного иначе олово может не прилипнуть к пластине, именно по этой причине автору пришлось залудить все провода полностью.

Ниже расположена фотография со всеми видами скотча, которые применял автор при создании данной солнечной панели:

Далее стекло необходимо было поместить в рамку, чтобы уберечь его от сколов да и просто увеличить надежность конструкции солнечной батареи. Рамку для стекла автор предпочел делать из пластика, так как у него имелось некоторое количество пластика оставшегося от домашнего ремонта, хотя так же можно использовать и металлические уголки или деревянные бруски. В общем все зависит от того каким средствами и материалами вы располагаете.

Рамка была склеена при помощи стандартного утюга на ровной поверхности при 45 градусах.

Затем стекло было установлено внутрь такой самодельной рамы и края еще раз проклеены силиконовым герметиком. Лишняя пленка в процессе была обрезана для лучшего эстетического вида изделия.

У первой панели было напряжение в 21 В и сила тока при замыкании 3.4 А. Заряд батареи 40 А.ч. 2.1 А. При испытаниях было довольно облачно и проверить максимальную мощность панелей не удалось.

В итоге при тех же погодных условиях собранная система из двух солнечных панелей выдавал мощность тока замыкания в 7 ампер, а напряжение около 20 В. Этого вполне достаточно, к тому же при более солнечной погоде показатели будут значительно лучше.
