Как подключить встраиваемую вытяжку на кухне. Самостоятельное подключение вытяжки к вентиляции на кухне. Особенности дополнительных материалов

Лет так двадцать-тридцать назад засаленный потолок и высокая влажность на кухне – основные сопутствующие неприятности при приготовлении пищи.

Не будем говорить о запахе, ведь часто он был приятным и побуждал поднятию аппетита. Правда, не всегда он был уместным.

В те далекие времена такие проблемы решались просто:

Засалилась потолочная поверхность – сделаем ремонт (побелим);
Сильно стало влажно – откроем форточку (немного холодно, что ж потерпим);
Не нравится запах подгоревшего жира – выходим на улицу и гуляем.

В современных условиях человек стал привыкать к удобствам и комфорту. Да и экономия семейного бюджета выходит на первый план.

Так что каждый год делать ремонт – никаких денег не хватит. К тому же потолок на кухне уже никто не белит.

Поэтому выход один, чтобы избавиться от всех вышеперечисленных неприятностей, нужно установить современную вытяжку.

Сразу отметим, что производители предлагают две основные модели:

С замкнутым циклом.
С системой отвода за пределы комнаты (фото выше).

Первая модель имеет ряд недостатков и подключается только в тех случаях, когда нет возможности подключить прибор к вентиляционной системе дома. Поэтому вопрос, как подключить на кухне вытяжку, сегодня актуальный.

Нюансы монтажа кухонной вытяжки

Вторая модель – это самый эффективный и оптимальный вариант. Но, как показывает практика, даже в этом, казалось бы, несложном процессе, есть свои подводные камни.

Во-первых , простота монтажа только кажущаяся. Конечно, можно использовать упрощенный вариант и присоединить вытяжку с помощью трубы-гофры. Но это для тех, кто не думает об эстетической стороне дела. Приплюсуем сюда и такой неприятный момент – гофра при работе воздухоочистителя шумит.
Во-вторых , просто взять и подключить очиститель может оказаться недостаточным. Иногда случается так, что приходится вносить изменения в конструкцию самого короба. Здесь вам потребуются некоторые навыки работы с инструментами. Эти изменения необходимы в том случае, если тяга не соответствует необходимым нормам. В принципе, сам прибор должен обеспечивать вентиляцию воздуха на кухне без помощи штатного вентилятора. Но так случается (забита вентиляция), что даже вентилятор не справляется с воздухоотводом. Часто бывает, что установленная своими руками вытяжка создает такие проблемы в процессе эксплуатации, что хозяевам время, когда ее не было вообще, кажется раем.
Монтаж конуса. Это самый простой процесс, при котором нужно будет учесть несколько показателей и параметров. Это высота потолков, объем помещения, интенсивность воздухообмена. Здесь важно точно подогнать конус к отверстию вентиляции.
Подключение к элетропитанию. Оптимальный вариант, если воздухоочиститель подключить к разветкоробке, то есть, обойтись без включения в розетку.

Правда, цена всего процесса увеличится, но безопасность и эффективность работы прибора дороже.

Внимание! Расстояние от поверхности варочной плиты до воздухоочистителя называется нижним пределом. Этот показатель для газовых плит должен быть равен 75 сантиметрам, а для электрических плит 65 сантиметрам.

В том случае, если дизайн-проектом предусмотрен более высокий предел, то необходимо приобретать вытяжку с большей площадью фильтрации.

Но этого делать нет смысла, потому что большего размера приборы стоят дороже, а, во-вторых, эффективность даже в этом случае будет меньше. Поэтому в первую очередь придется настоять, чтобы дизайнер учел эти параметры.

Все, то же самое, относится и к мебели, ведь очень часто, чтобы скрыть воздухоотводную трубу, приходится прокладывать ее сквозь навесной шкаф. Поэтому в нем делают сквозные отверстия.

Чтобы не мучиться самому с этой проблемой, необходимо при заказе мебели договориться, чтобы все было сделано в цеху. Но при этом вы точно должны указать месторасположения отверстий.

Виды вытяжек по способу монтажа

Существует пять видов воздухоочистителей, монтаж которых определяет поверхность, на которую они будут крепиться.

Подвесные вытяжки . Их обычно устанавливают над плитой под навесной шкаф.
Встраиваемые . Место их расположение внутри навесного шкафчика. Удобно, не видно, но такое подключение вытяжки для кухни требует и времени и терпения, потому как крепления внутри шкафа не предусмотрены. Здесь необходимо точно выставить и сам шкаф, и вытяжку не только по уровню, но и по высоте. Крепление производится или саморезами, или специальным болтовым соединением.
Настенные воздухоочистители . Здесь все просто, устанавливают их к стене и крепят специальными саморезами или дюбелями.
Угловые . Думается тут все понятно.
Островные . Их подвешивают к потолку, используя всевозможные крепления и подвесы, которые идут в комплекте с прибором. Соответствие крепление производится к потолочной поверхности.

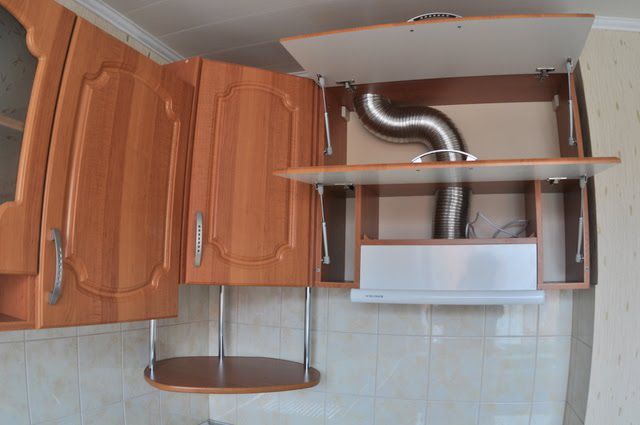

Как подключить встраиваемую вытяжку

Для этого в первую очередь придется просверлить в мебели отверстия под вытяжной воздуховод (гофрированный шланг или плоский ПВХ канал).
После чего устанавливается шкафчик по месту на необходимую высоту. Воздухоочиститель встраивается в шкаф, а воздуховод вставляется в отверстие. Между собой они соединяются специальным хомутом, которого в комплекте нет, поэтому купите его заранее.
Диаметр хомута должен соответствовать диаметру соединительных элементов. Обратите внимание, что место стыка воздуховода и переходного фланца вытяжки обязательно промазывают герметиком, для создания герметичного соединений.

Как подключить настенный вариант

Здесь практически, то же самое, только без мебели. Соединение элементов производится с помощью хомута и герметика. А вот саму вытяжку необходимо прикрепить к стене.

На приборе есть крепежные отверстия, поэтому, сначала его прикладывают к стене точно на необходимой высоте, и делают отметки сквозь отверстия.

Затем по отметкам высверливаются отверстия, куда вставляются дюбеля и саморезы (инструкция к применению прилагается в комплекте).

Вытяжка навешивается именно на них. Самое главное – придется укрепить к стене и воздуховод. Обычно одного хомута достаточно.

Неотъемлемой частью домашнего уюта является свет, тепло и, конечно же, приятные запахи, доносящиеся с кухни. Однако не всегда ароматы приготавливаемой пищи могут быть уместны, да и не всегда они являются приятными к восприятию. Для того чтобы защитить поверхности кухни от копоти, гари и частиц жира, а также задержать запах приготовления пищи – устанавливают вытяжку.

Установка и подключение на кухне вытяжки уже давно является такой же необходимостью, как и, собственно, установка плиты или холодильника. Кухонная вытяжка помогает уберечь мебель и поверхности кухни от загрязнений, а также очищает воздух в помещении.

Выбор, установка и подключение вытяжки – три основных этапа, после завершения которых, ваша кухня будет полностью защищена.

Установка и подключение вытяжки зависит от ее типа и прежде чем узнать о нюансах монтажа, важно разобраться, какие виды вытяжки бывают.

Способ подключения и процесс эксплуатации вытяжки зависит от ее вида и принципа работы. Есть вытяжные системы, которые даже к вентиляции не подключаются, работая автономно.

Вытяжки бывают трех основных видов:

Классические или купольные устройства. Данная вытяжная система подключается к вентиляционному стояку и очищает загрязненный воздух, непосредственно всасывая его в систему вентиляции.
Рециркуляционные (плоские) вытяжки работают автономно, не имея отношения к системе вентиляции. Плоские вытяжки оснащены системой фильтров, которая очищает воздух и возвращает его в кухонное помещение уже очищенным.
Комби-вытяжки – вытяжки комбинированного типа. Принцип их работы уникален тем, что очистка воздуха может производиться как через отверстие вентиляции, так и автономно.

Многие считают более приемлемым классический или комби вариант, так как плоские вытяжки требуют частой замены этих самых фильтров, однако, такой вариант наиболее оптимален для маленького пространства кухни и не стоит забывать о том, что любая вытяжка требует регулярного ухода.

По способу установки и монтажа, кухонные вытяжки имеют больше разновидностей:

Встраиваемые. Устанавливаются непосредственно в кухонную мебель или другие конструкции. В основном к встраиваемому виду относится рециркуляционный и купольный тип.
Подвесные. Данная разновидность крепится к нижней части кухонного шкафчика над варочной поверхностью. Подвесными могут быть вытяжки рециркуляционного типа.
Настенные. Этот вид вытяжки фиксируется на стене над плитой, такую конструкцию может иметь классический и комбинированный тип.
Островные. К островному виду вытяжки относятся в основном, комбинированные и классические типы конструкций. Крепится такая разновидность непосредственно к потолку над плитой, если та расположена в центре кухни.

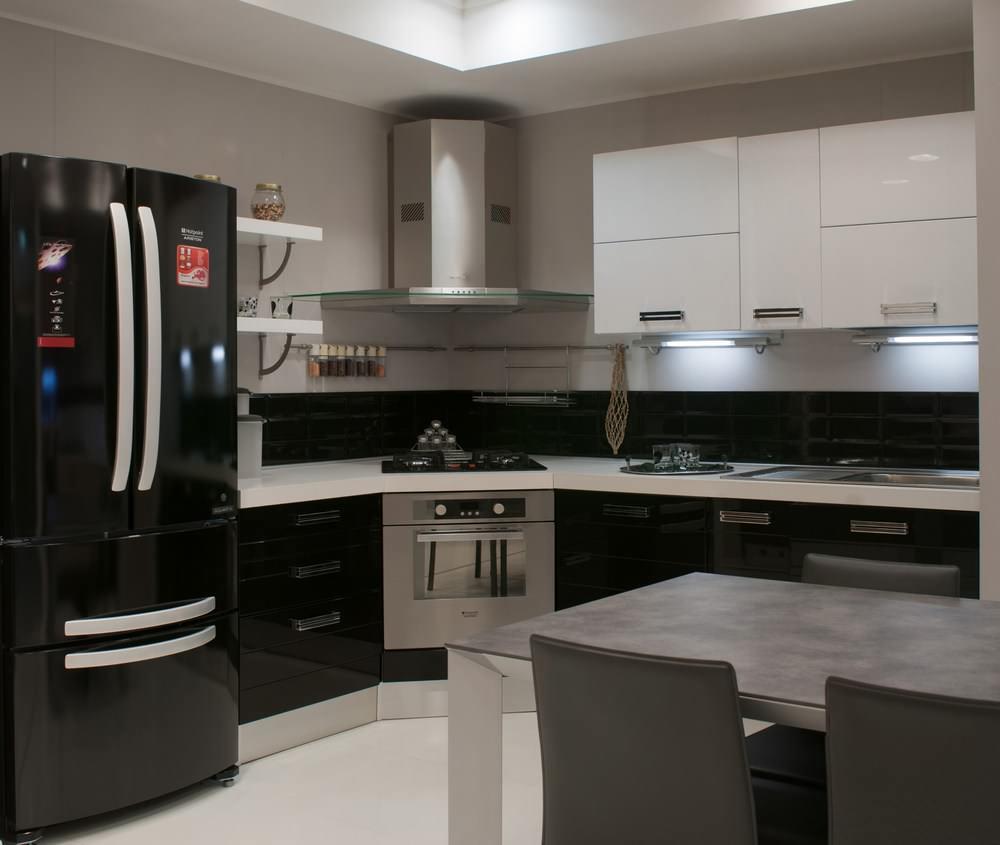

Угловые. Если плита стоит в углу, над ней крепится угловая конструкция. Вытяжная система в ней может работать по классическому или комбинированному типу.

При покупке вытяжки нужно учитывать ее габариты: площадь рабочей поверхности вытяжной системы не должна быть меньше площади плиты.

В классическом интерьере наиболее приемлем купольный тип корпуса вытяжки.

Помимо принципа работы и внешней конструкции, вытяжные системы также различаются по типу мощности. Чтобы правильно определить, какой мощности вытяжка нужна для определенного помещения, важно учесть множество факторов.

Определение типа мощности вытяжки производится по конкретному алгоритму:

Учитывается место расположения вентиляционного отверстия (в случае с рециркуляционной вытяжкой, этот фактор не имеет значения).
Определяется тип плиты или варочной поверхности.
Берется во внимание диаметр вытяжного переходника, соединяющего вытяжную систему с каналом вентиляции.

Необходимая мощность вытяжки выбирается, согласно ширине вытяжного переходника. Чем она меньше – тем большей мощности нужен прибор.

Покупка слишком мощного вытяжного устройства не всегда может быть оправданной. Как показывает многопользовательская практика, для достаточного коэффициента полезного действия вытяжки хватает и низких оборотов двигателя.

Порядок установки и правила подключения

Не зависимо от принципа работы и типа конструкции, кухонная вытяжная система должна быть установлена с соблюдением элементарных правил техники безопасности. Минимальное расстояние от варочной поверхности колеблется от 650 до 900 мм в зависимости от типа плиты. Если установить вытяжку ниже рекомендуемой высоты, вероятность перегрева и выхода из строя прибора значительно возрастет, а это уже грозит возгоранием. Если превысить рекомендуемое расстояние и установить вытяжку слишком далеко от плиты, она не сможет втягивать весь загрязненный воздух.

Для электроплит – на расстоянии 650 – 700 мм;
Для газовых плит – на расстоянии 750 – 900 мм.

Крепление устройства

Как правило, для закрепления определенного типа вытяжки на стене, в углу, на шкафчике или на потолке, есть крепежные элементы, входящие в комплект поставки. Для правильного крепления вытяжки важно соблюдать инструкцию, которая входит в комплект. Для проделывания отверстий в поверхности для крепления вытяжки нужно приложить модуль, сделать разметку согласно уровню и затем уже сверлить дыры.

Помните: неправильная разметка испортит внешний вид вашей кухни.

Секреты установки вытяжки (видео)

Как подключить вытяжку на кухне к вентиляции

Для вытяжных систем купольного или комбинированного типа обязательным этапом является установка вентиляционного короба или гофротрубы. На каком бы расстоянии не находилось вытяжное отверстие от варочной поверхности и предполагаемого места установки вытяжного модуля, их соединение обязательно.

Для подключения вытяжки к вентиляции можно использовать:

Гофрированную трубу (она применяется только в тех случаях, если есть возможность скрыть ее за фасадами мебели или под декоративным коробом).
Пластиковую трубу (она сама по себе имеет декоративный вид и собирается из комплектных модулей, может иметь круглое, квадратное или прямоугольное сечение).

Для подключения трубы-переходника нужна решетка по размеру вент-канала с отверстием для переходника соответствующей формы (в зависимости от трубы).

Труба крепится в вентиляционном отверстии и к вытяжному модулю с помощью хомутов и герметика. Диаметр соединительной трубы подбирается согласно диаметру выходного отверстия вытяжки и вентиляционного канала.

Чтобы вытяжка с гофротрубой работала, создавая как можно меньше шума, трубу нужно максимально растянуть при установке.

При дальнейшей эксплуатации вытяжной системы, важно помнить об уходе за вентиляционным переходником. Очистка трубы должна производиться минимум – раз в полгода во избежание снижения функциональности устройства за счет скопления налета на стенках.

Как подключить вытяжку на кухне к электричеству

На первый взгляд, подключение вытяжки к электропитанию – процесс достаточно простой, но определенные нюансы есть во всем.

Если установка вытяжки не была предусмотрена при последнем ремонте, ближайшего контактного соединения может и не оказаться в радиусе длины шнура электропитания.

Можно воспользоваться переноской, но это, как правило, ненадежный и временный вариант. Розетку можно прикрепить как к стене, так и к поверхности шкафа. Для начала нужно точно определить место крепления розетки, учитывая, что она не должна находиться вблизи мойки или плиты.

Оптимальным вариантом установки розетки для вытяжки станет скрытое от посторонних глаз место над верхними кухонными модулями.

С выбором, установкой и подключением вытяжки справится любой начинающий домашний мастер. Следуйте алгоритму и соблюдайте инструкцию и у вас все получится.

Удачной установки!

Кухонная вытяжка: устанавливаем правильно (видео-инструкция)

Приготовление пищи – процесс ежедневный. Не обходится от и без характерных запахов, которые некоторым людям кажутся приятными, создающими домашний уют, но для других они становятся источником дискомфорта. Для того чтобы избежать неприятностей и сохранить хорошее настроение, рекомендуется установить кухонную вытяжку. Ее совсем несложно подключить к вентиляции своими руками. Прибор поможет избавиться от таких бытовых проблем, как:

Запахи;
Появление копоти на потолке и мебели;
Негативное действие дыма и водяного пара на предметы интерьера и отделку кухни.

Важно помнить, что частички воды, содержащиеся в испарениях, могут стать причиной поломки мебели, а копоть и гарь испортят внешний облик помещения, поэтому подключение вытяжки станет оптимальным решением и значительно отсрочит ремонт на кухне.

Вытяжка: разнообразие модификаций

Для того чтобы подключить вытяжку правильно и не вызывать мастеров, потребуется проявить внимание к деталям. Первое, что необходимо знать – современные конструкции для удаления неприятных запахов из помещения бывают разные по размерам, габариту и дизайну. Именно поэтому, отвечая на вопрос, как подключить вытяжку на кухне собственноручно к имеющейся вентиляции, потребуется помнить, что конструкция может иметь различную форму.

Перед тем как совершить покупку, потребуется определиться с тем, что необходимо для конкретной кухни – эстетичность или обеспечение чистого воздуха без запахов. Именно поэтому важно обратить особое внимание на следующие значимые для человека, ценящего качества параметры:

габариты;
мощность;
тип устройства.

Габариты в обязательном порядке должны совпадать с размерами установленной плиты. Мощность вытяжки выбирается из расчета интенсивности использования кухни по прямому назначению – если готовят много и часто, то мощность должна быть высокой. Вычислить ее несложно: объем помещения кухни следует умножить на 12.

Тип циркуляции воздуха бывает двух типов:

рециркуляционный;
с выводом за пределы помещения.

По способу установки на кухне, имеющиеся в продаже вытяжки или те, которые заказываются специально, также различаются. Они бывают:

встраиваемые;
купольные;
плоские.

Современные кухонные вытяжки бывают еще и комбинированного типа, то есть могут осуществлять работу, как в режиме классического устройства, так и в режиме фильтрации.

Правила выбора вытяжки

Подбор модели вытяжки должен основываться на том, какие дополнительные функции и возможности желает получить человек в процессе использования. Среди возможностей могут быть:

освещение зоны приготовления пищи (встроенные лампочки);
индикатор, показывающий, когда необходимо произвести замену фильтра;
автоматическое включение/отключение.

Подключение к электричеству позволит использовать таймер для экономии ресурса и денег – достаточно настроить временной интервал, и прибор будет самостоятельно отключаться от сети.

Дорогие современные модели предлагают владельцам управлять функционалом с помощью пульта ДУ и выбирать режимы, в которых вытяжка будет работать. Важно помнить, что кухня должна иметь хорошую вентиляцию, иначе возможности вытяжки будут раскрыты не полностью.

Правила монтажа вытяжки: основные моменты

Несмотря на то, какой тип или модель устройства были выбраны, процесс монтажа должен быть осуществлен согласно правилам, особенно если он проводится своими руками. Проведенная без нарушений установка обеспечит долговечность и стабильность работы.

Монтаж в большинстве случаев производится на высоте 80 см от поверхности плиты. Меньше 70 см выбирать нельзя, так как это приведет к быстрой поломке прибора, поскольку вытяжка будет сильно перегреваться, вентиляция не сможет обеспечить достаточное ее охлаждение. Ширина может немного превышать размеры плиты, но быть меньше не должна – ожидаемый эффект от использования вытяжки не наступит.

Подключение, которое полностью удаляет, запахи, копоть и пар через систему кухонной вентиляции своими руками производить сложно, но проявив внимание и аккуратность, можно достичь желаемого.

Важно помнить, что устройство потребуется не только установить, но и подключить к имеющейся вентиляции.

Если плита или варочная панель располагаются далеко от нее, но в то же время близко к окну, то можно оборудовать вывод пропитанного запахами и содержащего частички гари, влаги или жира воздуха наружу через отверстие в стене. Его в большинстве случаев необходимо будет проделать специально. Это позволит сэкономить время, но потребует аккуратности от человека, так как в случае неудачи негативно скажется на облике помещения.

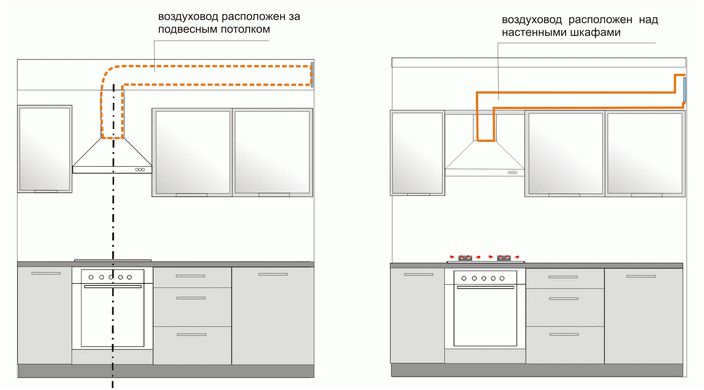

Типовая схема установки

Работа в большинстве квартир облегчается тем, что для того чтобы соединить все части вытяжки, отлично подойдут обычные хомуты или переходники, а также трубы из пластика. Все, что потребуется от человека, выполняющего установку вытяжки к вентиляции своими руками – плотно соединить детали друг с другом.

Согласно схеме, которой следует придерживаться, труба, идущая непосредственно от вытяжки, не должна полностью закрывать вентиляцию. Она должен осуществлять проветривание помещения естественным путем, даже в то время, когда вытяжка не работает.

Воздухопровод, идущий к кухонной вентиляции от вытяжки, должен быть смонтирован так, чтобы обеспечивать свободное прохождение воздуха, пара и копоти. Количество его поворотов, так же как и длина должны быть небольшими, поскольку на каждый изгиб расходуется до 10% от мощности прибора. В помещении кухни должен постоянно поступать свежий воздух, поэтому регулярные проветривания необходимы для правильной работы вытяжки.

Этапы подключения вытяжки к вентиляции

Создать отверстия в кухонном шкафу, размещенном над плитой. Они должны совпадать с диаметром труб. Для этого потребуется лобзик.
Подсоединение воздуховода осуществляется путем вдевания трубы (гофры) в проделанные сверну и снизу отверстия в шкафчике.
Произвести соединение воздуховода с вентиляцией. Для этого потребуется согнуть трубу в месте выхода ее из кухонного шкафа. Можно воспользоваться для удобства и экономии времени обычными переходниками или хомутами, используемыми для крепления пластиковых труб.
Все без исключения места соединений следует обработать герметиком. Рекомендуется использовать силиконовый, так как он поможет сохранить показатели мощности устанавливаемой вытяжки и прочно закрепит пластик.
Производство разметки для креплений. Потребуется просверлить отверстия в стене, так чтобы они совпадали с монтажными отверстиями на корпусе самой вытяжки. Крепление производится с помощью саморезов. Затем труба закрепляется на вытяжке. Герметик здесь не используется.
Вытяжку подключают к электричеству с заземлением и используют по прямому назначению.

Таким образом, подключается вытяжка к вентиляции быстро, но требует неспешного подхода к работе и внимания к деталям. Теперь несложно ответить на вопрос, как подключить вытяжку и произвести работу самостоятельно.

Кухня является важным помещением в квартире или доме, поэтому в ней должно быть предусмотрено все для обеспечения комфортного процесса приготовления еды. В первую очередь стоит продумать обустройство газовой плиты и вытяжки. Особое значение имеет вытяжка: она позволит устранить все запахи, а также оседание жира, испарений, соков, образующихся во время приготовления еды. Ее нормальное функционирование зависит от подключения, по этой причине важно знать, как правильно подключить вытяжку к вентиляции на кухне. Если во время данного процесса соблюдать все действия, то в дальнейшем неприятные запахи не будут распространяться на все помещение.

Вытяжка, интегрированная в вентиляцию

Подготовка поверхности

Вытяжка помогает устранить неприятные проблемы, которые обычно возникают в процессе приготовления еды: оседание жира, испарение, неприятные стойкие запахи. Она втягивает всю грязь в себя и выводит ее. Но полноценное функционирование устройства зависит от его правильной установки.

Прежде чем устанавливать вытяжку, стоит заранее продумать ее место расположения. Конечно, она должна устанавливаться над газовой плитой, но и на качество поверхности стены также не стоит забывать обращать внимания. По этой причине, чтобы правильно выбрать зону для установки этого изделия, стоит изучить важные особенности:

первым делом рекомендуется проверить качество стен. Для монтажа данной системы стоит выбирать крепкую и прочную стену, которая изготовлена из качественной основы;
наиболее подходящим вариантом для установки вытяжки является стеновая поверхность, которая выполнена из бетона или кирпича;
обязательно требуется подготовить крепежные элементы, они должны полностью подходить под выбранную основу;
устанавливая вытяжку, стоит учитывать, что она должна располагаться над плитой на правильной высоте.

Для установки подойдет стена из бетона или кирпича

Особое значение уделяется высоте, именно от нее зависит правильное функционирование данного устройства. Итак, чтобы правильно определить необходимый уровень высоты стоит соблюдать следующие рекомендации:

допустимый показатель высоты над поверхностью электрической плиты составляет 65 см;
максимальная высота над поверхностью газовой высоты должна составлять 75 см;
обязательно нужно точно соблюдать показатели нижних границ, иначе прибор во время нагревания может выйти из строя и оплавиться;
верхние границы изделия необходимо подогнать под показатели роста хозяйки;
обязательно нужно знать правильные параметры ширины, они должны быть такими же, как и у газовой плиты – 50-60 сантиметров.

После того как будет выбрана поверхность для установки, а также куплена подходящая модель вытяжки, можно приступать к установке. Конструкция, которая будет вмонтирована и подключена в соответствии со всеми правилами и рекомендациями, сможет прослужить длительное время.

Выбор и монтаж воздуховодов

Обязательно нужно подобрать воздуховод, через который будут выводиться неприятные запахи из кухонного помещения. Особых требований к данному изделию не имеется, по этой причине с его выбором особых проблем возникнуть не должно.

Виды

Всего выделают три разновидности воздуховодов:

алюминиевый гофрированный рукав. Главное преимущество данного элемента состоит в том, что ему можно с легкостью придать желаемую форму. Он с легкостью сгибается под любым углом. Для того чтобы его установиться берется часть рукава необходимой длины и ему придается желаемая форма. Однако этот вид воздуховода имеет несколько недостатков – работа вытяжки достаточно шумная, это связано с тем, что поток выводимого воздуха вызывает сильный резонанс, а вот наличие ребер на поверхности рукава может вызывать некоторые трудности при выведении воздуха. Также за ним тяжело ухаживать, в промежутки ребер часто забивается пыль, жир, копоть, которые тяжело вычистить;
пластиковый круглый (ПВХ). Данная разновидность воздуховода собирается из несколько секций пластиковых элементов – закруглений, отводов, переходников, муфт. Соединение с трубой осуществляется благодаря наличиям расширениям на фасонных элементах. Для того чтобы предотвратить разъединение во время установки воздуховода, данного вида стыки можно промазать клеем или закрепить саморезами. Главное преимущество данных устройств состоит в том, что в них процесс воздухообмена осуществляется бесшумно. Также гладкая поверхность стенок не создает препятствий для прохождения воздуха;
квадратные воздуховоды из пластикового материала. Данные устройства изготавливаются из поливинилхлорида (ПВХ), они имеют сечение с прямоугольной формой. Остальные качества у данного устройства такие же, как и у других. Обычно прямоугольные воздуховоды используются в случаях, когда требуется сэкономить пространство в помещении.

Особенности установки

Для того чтобы очистить кухонную зону от неприятных запахов, испарений, которые образуются в процессе приготовления еды, требуется подсоединить вытяжку к вентиляции. А чтобы это сделать потребуется выполнить правильную установку воздуховода.

Пластиковый воздуховод

Чтобы установка данного элемента была правильная и качественная, стоит обратить внимание на несколько важных особенностей:

для вытяжки подойдут воздуховоды из пластикового материала или из алюминия, который выполнен на полужесткой основе;
наиболее подходящим считается устройство из пластика, но оно стоит достаточно дорого;
установка пластиковых воздуховодов имеет некоторые сложности. Для того чтобы она была качественной и правильной, требуется приобрести дополнительные элементы – переходники, вентиляционную решетку, колена с горизонтальным и вертикальным видом, которые имеет конфигурацию в виде буквы «Г»;
обязательно потребуется редуктор, который выступает в качестве соединяющего устройства элементов с круглым диаметром с изделиями прямоугольных форм.

Пластиковые воздуховоды комплектуются многими дополнительными элементами, которые помогают проводить монтажные работы с любым уровнем сложности. А вот выполнить данные работы начинающему мастеру будет достаточно сложно, по этой причине доверить данные работы лучше профессионалам.

Длина воздуховода составляет не меньше 3 метров

Несмотря на то, что пластиковые изделия имеют высокую стоимость и сложности в монтаже, они обладают высокими качествами. Они рассчитаны на неопределенный срок использования, а также они не шумят во время рабочего процесса.

Прикрепление гофры к вытяжке и вентиляции

Если же вы решили сэкономить или у вас нет возможности приобрести устройство для отведения воздуха из пластика, то тогда подходящим вариантом будет гофра. Но чтобы ее правильно подсоединить к вытяжке и вентиляции, потребуется соблюдать некоторые важные нюансы.

Установка гофры на решетку

Чтобы сохранить функционирование вытяжки на высшем уровне требуется продумать правильное крепление воздуховода из гофры к корпусу. Для крепления обязательно потребуются хомуты с подходящими размерами. Они могут быть изготовлены из металлической или пластиковой основы.

Для того чтобы выполнить , может потребоваться наличие специальной вентиляционной решетки. В верхней части данного элемента имеется отверстие, которое предназначено для подсоединения трубы воздуховода. В нижней части изделия располагаются отверстия, которые нужны для удаления из кухонного помещения воздуха за счет естественной циркуляции в период, когда вытяжка находится в не рабочем состоянии.

Для установки гофры подойдет решетка с выступом. Вокруг отверстия данного элемента имеется бортик с размером 2-3 см, на него производится надевание гофры. После этого она фиксируется при помощи хомутов с подходящими размерами.

Гофра к вытяжке подключается также. На ней имеется специальный выступ, на который производится установка гофрированного воздуховода. После этого нужно выполнить стягивание при помощи хомутов с требуемыми размерами.

Как установить купольную вытяжку

На современном рынке бытовых приборов особой популярностью пользуются вытяжки с купольными формами. Они гармонично вписываются в кухонное помещение и идеально справляются со своими функциями. Данные изделия в свою очередь разделяют на несколько подвидов:

каминные (пристенные). Крепление данных приборов осуществляется к поверхности стены. Устройство изделий этого вида похоже на вентиляционные системы для каминов;
угловые. Вытяжки с данной конфигурацией в кухонных помещениях встречаются редко. Их устанавливают только в случаях, когда плита находится в углу;
островные. Данные варианты монтируют только в больших помещениях, к примеру, в столовых. Они подходят, когда газовая плита установлена в центре комнаты. Крепление приборов производится к поверхности потолка.

Виды вытяжек

Для того чтобы правильно установить , требуется знать главные особенности данного процесса. Желательно доверить данную работу профессионалам, они смогут выполнить все правильно и качественно.

Вариант установки купольной вытяжки

Если же вы решили провести самостоятельную установку вытяжки, то обязательно запомните несколько важных рекомендаций:

чтобы произвести установку требуется вытяжку подвести к вентиляционной системе и подключить устройство к электрической сети;
желательно кухонное помещение заранее обставить мебелью, а уже после этого произвести разметку расположения вытяжки. При этом обязательно нужно учитывать показатели высоты нахождения этого устройства;
далее требуется высверлить отверстия для дюбелей. К ним при помощи болтов монтируем опоры, на которые надевается основа вытяжного прибора;
после этого выполняется соединение специального отвода вытяжного устройства с гофрированным воздуховодом, при этом обязательно соблюдается герметичность;
в конце проверяется работоспособность вытяжки и надевается верхний кожух прибора.

Требования к подключению

Установка вытяжки должна выполняться правильно, с учетом всех важных требований. Обязательное условие при монтаже данного устройство – это соблюдение заземления имеющейся электрической розетки. Если вы не знаете, как выполняется данный процесс, то лучше прибегнуть к профессиональной помощи.

Правильное подключение кухонной вытяжки к вентиляции

Практически в каждом доме, квартире имеется вентиляционная система, к которой можно произвести подключение вытяжки. В ванной и туалете обычно устанавливаются специальные отдушины с решетками, которые и выводят в общую шахту.

Устройство подключения к вентиляции

Особенности монтажа устройства зависят от выбора способа подключения. Вытяжное устройство может выходить в область вентиляционного отверстия или сразу же за пределы комнаты, к примеру, на улицу. Если в кухонном помещении присутствует отдельный канал для отведения воздуха, то это существенно упростит процесс установки.

Установка отдельного канала сможет предотвратить многие проблемы, которые часто возникают при пользовании общей вентиляции. Зачастую выведенный воздух, испарения, жир, копоть, которые выходят в общую вентиляционную систему приводят к образованию воздушной пробки, которая может вызвать нарушение обмена воздуха во всех квартирах.

Выведение вытяжки в отдельный канал отведения воздуха

Чтобы предотвратить все неприятные ситуации и проблемы, лучше сделать отдельный канал для отвода воздуха. При его организации стоит учитывать следующие действия:

во внешней стене требуется просверлить отверстия при помощи алмазного бура;
после этого устанавливается предохраняющая решетка с обратным клапаном;
к обратному клапану проводим вытяжку;
обратный клапан может быть выполнен из двух двигающихся створок, которые устанавливаются в канал воздуховода;
после того как вытяжное устройство включается, створки открываются, а после его отключения они закрываются. Это позволит защитить помещение от попадания в него холодного воздуха.

Установка выведенной вытяжки и подсоединение ее к вентиляции является сложным процессом. Во время него требуется соблюдать все установленные требования и правила, от которых зависит дальнейшее правильное функционирование данного прибора. Чтобы ее правильно соединить с вентиляцией, обязательно нужны воздуховоды, которые могут быть выполнены из пластикового или гофрированного алюминиевого материала Лучше предварительно изучить характеристики и особенности данных изделий.

Кухня - это главное помещение в любой квартире или загородном доме, здесь хозяйка ежедневно проводит довольно много времени, а все члены семьи обязательно бывают здесь не реже двух раз за сутки. В этом небольшом, но довольно уютном помещении, постоянно витают вкусные ароматы домашних пирогов и приготовленной еды. Чтобы различные запахи не распространялись на всю квартиру, необходимо сделать правильное подключение кухонной вытяжки.

Прежде чем идти в специализированный магазин за покупкой надо обсудить со всеми домашними тип вытяжки , чтобы потом не возникало разногласий.

Перед покупкой сделайте необходимые подсчеты, какой мощности вам требуется вытяжка в зависимости от кубатуры кухни.

Производители бытовой техники наладили выпуск разных вытяжных систем, которые имеют не только различия в установке, но и функционируют по-разному.

Настенный вариант - большой выбор дизайна корпуса, подобрать к вашему гарнитуру будет несложно. Установка осуществляется над плитой на прилегающей стене.
Угловые - считаются идеальным решением для маленькой кухни, где дорог каждый сантиметр, монтаж производится на стене в углу.
Подвесного типа - они плоские, подвешиваются над плитой под навесным шкафом, идеально вписываются в интерьер.
Встраиваемого типа - устанавливаются внутрь гарнитура.
Островные - универсальный тип вытяжки, применяются в больших помещениях, где плита и разделочный стол стоят посередине кухни.

Вы сделали выбор и приобрели тот вариант, который считаете лучшим. Теперь возникает естественный вопрос: как подключить вытяжку на кухне, чтобы все работало правильно, с выполнением требуемых санитарных норм и мер безопасности.

Требования для подключения

В первую очередь проверьте, есть ли в квартире заземление . Если вы проживаете в доме со встроенными электроплитами, то этот вопрос отпадает - заземление проведено при строительстве. При отсутствии не огорчайтесь, есть много вариантов, как правильно провести заземление современной городской квартиры, какие условия для этого требуются. Проще будет тем, у кого есть собственный дом. Подробнее об этих методах читайте в статье о заземлении .

Нельзя забывать и об отдельной розетке для вытяжки, которая устанавливается на уровне зонта системы или немного выше: таким способом осуществляется ее подсоединение к электрической сети квартиры или частного дома.

Вам будет достаточно общих знаний о принципе работы аналогичных систем, чтобы достойно справиться с установкой. В интернете можно найти подробные видеосюжеты, которые помогут вам разобраться с нюансами этого процесса.

Особенности вентиляции

Во время постройки любого домостроения, пригодного для проживания, предусмотрено наличие вентиляционной системы. Когда вы или вызванный мастер, производите подключение вытяжки на кухне, то она в любом случае нарушается. Дабы свести повреждения к минимуму, рекомендуется установить дополнительный короб с клапаном.

Принцип работы такого клапана очень простой: при выключенной вытяжке он закрыт крышкой, а воздух выходит самотеком, когда готовится пища и включается вытяжка, клапан силой напора воздуха от вентилятора перекрывает отверстие естественной вентиляции. Основное преимущество такой системы - обратная тяга отсутствует полностью.

Дома старой постройки оборудованы устаревшей системой естественной вентиляции, поэтому перед тем, как делать подключение к домашней вентиляции вытяжки на кухне, необходимо пригласить специалиста для консультации. Только он сможет подсказать, какой мощности нужна модель.

Многие пользователи делают вывод на улицу индивидуально: сверлят наружную стену и отводят все запахи в личное окошко с 100% гарантией.

Этапы подключения

Работы необходимо начинать, когда вся мебель в помещении уже стоит на своем конкретном месте, особенно тогда, когда схема подключения вытяжки делается встроенной в кухонный гарнитур.
Независимо от типа, вытяжка располагается над поверхностью плиты на высоте не ниже 60 см, а конечная высота будет зависеть от роста хозяйки, чтобы удобно было готовить и не биться головой об острые края зонта. Таким образом, вы будете соблюдать все основные требования по безопасности.

Простую модель вытяжки можно установить самостоятельно, для этого не нужны особые знания - надо уметь пользоваться стандартным набором инструментов, иметь желание все сделать на совесть, с отличным качеством.

Мы будем рассматривать простое крепление корпуса вытяжной системы к стене помещения:

Закрепляем при помощи дюбелей П-образную раму из уголков - это будет опора для всего корпуса.
Если мешают газовые трубы, то берем специальные длинные саморезы в виде шпилек - с одной стороны они выглядят как обычный саморез, а с другой есть резьба под гайку. Сначала вкручивайте их как саморезы, а потом устанавливайте корпус вытяжной системы на гайки - в результате, вытяжка буде отстоять от стены на нужном расстоянии.

Саморез-шпилька

На горловине зонта закрепляем гофру с помощью специального хомута.
Подключаем конструкцию к домашней электросети, при помощи специальной розетки .
Проверяем работу всей системы. Если все корректно функционирует, то подсоединяем гофру к специальной решетке из пластика, которой декорирован вход вентиляционной шахты. Место соединения предварительно промазываем герметиком , чтобы исключить потери при работе системы.

Крепление гофры к решетке

При монтаже отводов от вытяжки придерживайтесь простого правила - чем меньше изгибов трубы, тем лучше тяга. Каждый поворот снижает эффективность на 10%.

Фильтры системы надо периодически промывать, а подшипники вентилятора смазывать. Как часто это делать, вы узнаете из инструкции по эксплуатации.

Отдельная линия или розетка

Если заземление в доме есть, то достаточно установить только розетку для подключения вытяжки к электричеству. Здесь надо помнить, что располагать ее надо над зонтом системы, чтобы загрязнения не попадали на корпус.

Когда заземление отсутствует, то надо провести отдельную линию от раздаточной коробки. Хорошо, если она находится на стене в коридоре - надо только просверлить стену, вывести провода и закрепить розетку в нужном месте.

Если раздатка находится далеко, то предстоят основательные работы: штробить стену, прокладывать провод, подключаться к электрическому щитку. А это уже отдельный разговор.

Как правильно установить розетки для подключения всех бытовых приборов на современной кухне, показано на схеме.

Хоть многие из домашних мастеров не доверяют ей, намного лучше справляется с поставленной задачей, чем пластиковые трубы круглого или квадратного сечения. Монтаж обходится намного дешевле, потерь эффективности практически нет, чего не скажешь о воздуховодных трубах. При монтаже она растягивается максимально, что снижает уровень шума.

Чистить гофру и пластиковые трубы надо 2 раза в год, чтобы они не сильно забивались специфическими накоплениями.

Не стесняйтесь проконсультироваться с мастером перед тем, как устанавливать вытяжную систему. Отличный вариант, если ваш товарищ уже сталкивался с проблемой установки - позовите его в помощники, по окончании всех работ вы не пожалеете об этом.

При монтаже важен каждый этап: стоит только чуть ошибиться в горизонтальной установке вытяжке, и это неминуемо в будущем создаст проблемы, которые сейчас незаметны. Нанесли мало герметика и остались щели, которые невидно, но через какое-то время это скажется на эффективности работы установки. Довольно часто делаются такие ошибки, даже профессиональными строителями:

В шахты вентиляции замуровывают трубу, а к ней напрямую подключают вытяжную систему, в которой стоит обратный клапан. Когда вытяжка не работает, то нет вентиляции помещения, потому что клапан перекрывает трубу, если вентилятор не работает.
При установке применяют трубу с диаметром всего 100 мм, а это мало - надо использовать трубу с диаметром не менее 125 мм . Тогда в течение часа с кухни удалится загрязненный воздух объемом до 350 м 3 /ч.

Устранить такие дефекты можно самостоятельно, расширив вход в вентиляционную шахту, установить специальную решетку с круглым входом для системы вытяжки.

После проведения всех работ из помещения исчезнет духота, снизится шум от работы вентилятора вытяжки - на обновленной кухне можно будет с комфортом выпить чашку чая с друзьями.
