Практически каждого хозяина волнует вопрос сохранения своего урожая, который обычно отправляется после сбора в погреб. Раньше для этого использовались обычные ямы, что обкладывались кирпичом. Но сегодня существует другое решение, которое является более удобным и выгодным. Это - погреб-кессон, в котором всегда поддерживается оптимальная температура, подходящая как для свежих продуктов, так и для консервации, а также отсутствуют любые предпосылки для затопления водой. Сегодня поговорим о том, как сделать кессон для погреба.

Характеристика и достоинства кессона

Хранить фрукты, овощи и корнеплоды, бутылки с вином, а также различные соленья и консервированные съестные запасы, приготовленную на зиму, принято хранить в теплом сарае или отдельно стоящем хранилище, погребе или подвале под домом. Наиболее удобным и доступным местом для этих целей считается подвальное помещение под домом.

Ранее хранение припасов осуществлялось в яме, изготовленной из бетона, кирпича или древесины. Но недолговечность и негерметичность этих материалов говорят против них. Кирпичная кладка и бетон портятся со временем, а дерево подвергается воздействию грибка, плесени и грызунов. К тому же в нашей климатической полосе непросто отыскать место с низким уровнем грунтовой воды, поэтому погреб в любой момент может залить водой, и провизия не пострадает.

Однако сейчас таким строениям найдена достойная альтернатива, которая позволяет отказаться от изжившего себя решения - кессон для погреба. Кессон является своего рода сухой камерой, которая может образовать воздушный карман в водонасыщенном грунте или под водой. Изначально этот вид погреба использовался только под водой, но вскоре сфера его применения значительно расширилась.

Сегодня погреб-кессон имеет вид окружности или параллелепипеда, который имеет люк и горловину. Толщина потолка и стен может достигать 16 миллиметров, ведь им нужно противостоять давлению со стороны почвы и грунтовых вод. От образования сырости и переизбытка влаги внутри таких конструкций предусмотрена приточно-вытяжная вентиляция. Чтобы кессон не всплывал под напором грунтовой воды, имеется специальная анкеровка.

Давайте рассмотрим достоинства кессона для погреба. Кессоны для погреба отлично себя зарекомендовали в любых условиях, даже в низинах и на участке, который характеризуется высокими грунтовыми водами, так как являются полностью герметичными строениями. Как известно, большинство погребов страдает от грибка, но кессону это не грозит. Также не стоит также опасаться, что овощи и продукты, которые вы храните в кессоне, приобретут специфический запах.

Кессон-погреб можно смонтировать в любом желаемом месте, например, в доме, гараже, под кухней или сараем, а иногда - и вовсе на открытой местности. Если вы проведете все необходимые процедуры по гидроизоляции строения, то сможете защитить погреб от проливных дождей, аварий на водопроводе или большой массы грунтовых вод. Также кессон гораздо больше защищен от проникновения воров, в сравнении с классическими погребами.

Классификация кессонов

На данный момент существует несколько видов кессонов для погреба. Давайте разберемся в этом более подробно:

Конструкции из железобетона. Железобетонные кессоны выполняются из бетонных колец. Стоит оговориться, что перед началом установки кессона для погреба из бетонных колец необходимо подготовить хорошее основание. После размещения всех колец сверху устанавливается прочная крышка. Если вы планируете делать погреб из железобетона, необходимо обязательно провести качественную гидроизоляцию, которая осуществляется с водонапорной стороны. К недостаткам этого варианта можно отнести слишком тяжелый вес, который значительно затруднит установку и проведение гидроизоляции. К тому же железобетонные кессоны являются довольно дорогими. Поэтому с финансовой точки зрения лучше выбрать другой вид. Владельцы железобетонных кессонов рекомендуют выбирать металлические или пластиковые конструкции.
Конструкции из металла. Такие погреба можно назвать самыми популярными. Они изготавливаются из стальных листов толщиной примерно в 20 миллиметров, впоследствии из них сваривается герметичный куб с внутренней лестницей и встроенным люком, который обязательно обрабатывается специальным антикоррозийным покрытием. Подобная конструкция способствует поддержанию внутри погреба оптимальной температуры для хранения овощей и консервации. Возможно, в яму будут поступать грунтовые воды, поэтому необходимо сделать специальный перепускной клапан.
Конструкции из пластика. Пластиковый погреб-кессон не нуждается в антикоррозийной обработке. К тому же он обладает малым весом, поэтому при установке такого кессона вам не понадобится дополнительная техника. Также следует знать, что пластиковая модель наделена высокой герметичностью, поэтому также нет надобности проводить гидроизоляционную защиту. Пластиковый кессон может работать безотказно на протяжении пятидесяти и более лет.

Погреб-кессон своими руками

В последнее время кессон стал широко использоваться среди дачников и огородников. Многие владельцы домов знают, что уровень грунтовых вод может часто подниматься и портить запасы фруктов и овощей. А погреб-кессон может обеспечить провизии надежную защиту от воды. При правильном хранении овощи и корнеплоды будут оставаться свежими всю осень, весну и зиму, а домашняя консервация - храниться на протяжении многих лет.

Изготовление металлического кессона

При выборе места для кессона помните, что рекомендуется строить погреб в середине пространства подполья, чтобы его стенки могли постоянно обдуваться свежим воздухом. Чаще всего погреб располагают в подполье кухни. В этом случае вход лучше сделать через пол помещения, заранее предусмотрев проход со ступенями. Люк должен хорошо закрываться крышкой, которая должна размещаться на одном уровне с полом. Желательно сделать крышку из тех же досок, что и пол.

Кессон необходимо устанавливать еще до строительства основного помещения. Внимательно осмотрите поверхность, на которой планируется устанавливать кессон. Если ваш участок расположен на высоком и сухом месте, проблем возникнуть не должно. Но если почва является болотистой, придется хорошо потрудиться. Специалисты рекомендуют выбирать сварной металлический кессон, так как он отличается большой надежностью. Но вы можете отдать предпочтение и пластиковой модели.

Вы можете приобрести уже готовую конструкцию в специальных магазинах или заказать погреб по собственным меркам. Но если вы владеете определенными навыками и имеете подходящее оборудование, то можно попытаться изготовить кессон для погреба своими руками. Форма погреба может быть круглой, квадратной, шестигранной, эллиптической, прямоугольной.

Помните о том, что швы кессона должны хорошо провариться снаружи и внутри, чтобы внутрь не могла проникнуть вода. Если вы плохо приварите швы, коррозийное разрушение наступит очень быстро, и вам придется проводить дорогостоящий ремонт. Пол и стенки кессона обязательно изготавливают из металла, а вот верхнюю часть можно сделать из дерева или бетона.

Обустройство котлована и водосборника

После этого вам необходимо рассчитать размер будущего котлована и разметить территорию. Для обустройства кессона из металла требуется выкопать яму с глубиной не менее 2,5 метров. Разметку котлована стоит выполнять таким образом, чтобы между его стенами и стенками кессона оставалось расстояние размером в половину метра.

Такой зазор необходимо сделать по всему периметру. При этом постарайтесь сохранить дерн, чтобы стенки котлована не осыпались. Во время рытья котлована для кессона своими руками могут возникнуть проблемы с водой, которая скопилась в верхнем слое торфа. Торф подпирает глина, которая не дает воде уйти вниз. Поэтому когда вы удалите верхний слой и увидите глину, там может оказаться вода.

Чтобы справиться с этой проблемой, в центре котлована следует выкопать яму глубиной примерно на штык лопаты. Должно получиться что-то похожее на водосборник. Когда выкопаете котлован необходимой глубины, засыпьте дно песком, чтобы получилась некая подушка толщиной в десять сантиметров. Для надежности можно стенки и дно кессона обмазать гудроном.

Гидроизоляция погреба-кессона

Перед установкой металлического кессона его стенки необходимо обработать специальным антикоррозийным покрытием. Также вы можете применить окрасочную гидроизоляцию. Для этого следует купить специальный состав. Также вы можете самостоятельно сварить битумную мастику в котле. Битум следует загрузить в котел примерно на третью часть его объема, поставить на огонь и ждать до тех пор, пока не исчезнет вся влага. Это произойдет, когда масса перестанет пениться.

После этого необходимо влить расплавленный битум тонкой струйкой в открытую посуду с бензином и перемешать получившийся состав. Для грунтовки внешних стен металлического погреба-кессона следует взять битум и бензин в пропорции 1:3, для первого слоя покраски - 1:1, а для следующих слоев - 3:1. Покрытие этим составом должно быть сплошным и усиленным в острых местах.

Устройство теплоизоляции кессона

Здорово, что в погреб не проникает вода, но с другой стороны температура в кессоне является очень высокой. По этой причине с металлических стенок будет стекать вода, а продукты - быстро загнивать. Чтобы справиться с этой проблемой, следует установить хорошую тепловую изоляцию. Постарайтесь хорошо изолировать дно погреба и его стенки.

Кессон желательно установить на глиняный изоляционный слой, толщиной в 200-250 миллиметров. Внешние стороны погреба лучше изолировать жирной густой глиной с такой же толщиной. Для большей надежности рекомендуется оштукатурить внутренние стенки погреба и пол при помощи цементного раствора со слоем в 20 миллиметров.

Чтобы это выполнить, необходимо натянуть на стальной каркас из проволоки, что имеет толщину в 6 миллиметров, стальную сетку с ячейками не более 30х30, привязать проволоку к каркасу и оштукатурить стены. После этого следует сделать бетонный состав и уложить его на пол слоем в 35 миллиметров. Когда вы разровняете и загладите его, штукатурка должна хорошо просохнуть. Внутренние стены металлического кессона для погреба можно утеплить одеялами или стеклянной тканью с заполнением. Между полотнами ткани следует положить стекловату.

Установка кессона в котлован

После этого вы можете опустить кессон в котлован. Сначала с двух сторон следует вертикально опустить бревна. Они будут служить в качестве направляющих и ограничителей, что позволит вам установить кессон точно по центру. Кессон можно опустить при помощи лебедки, которая закрепляется за оставленный пень. Необходимо, чтобы один человек постоянно ослаблял трос, а другие - направляли каркас при помощи ваг и удерживали его от раскачки.

На этом этапе также могут возникнуть определенные трудности, когда кессон играет роль «плавающего корабля». Если в вырытую яму будет постоянно поступать вода, кессон будет всплывать. По этой причине необходимо установить гидрозатвор. Для этого следует заполнить глиной расстояние между стенками погреба и котлована. Каждый слой следует обязательно трамбовать. Гидрозатвор лучше устроить ниже глубины промерзания, на глубину примерно в полтора метра.

Как бы качественно ни был сделан гидрозатвор, он не может дать полной гарантии от поступления воды под дно погреба. Поэтому опасность всплытия остается. Чтобы ее исключить, следует при устройстве кессона для погреба руководствоваться принципом подводной лодки: для этого в балластные емкости набирается вода, воздух вытесняется и лодка получает отрицательную плавучесть. На дне кессона нужно проделать отверстие с вваренным патрубком.

Первое время его можно не заглушать, а оставить открытым. Когда пройдет первый дождь, в погребе будет примерно полметра воды, которую нужно вычерпать. После повторных дождей воды будет набираться очень мало, и скоро погреб не будет ее впитывать. Верховодка сама заполнит все трещинки водянистой глиной, прочно установит погреб и изолирует его от самой себя. После этого патрубок можно заглушить, но в первый год пользования кессона можно этого не делать.

Обустройство погреба-кессона

После установки кессона своими руками его необходимо оборудовать. На рынке существует огромный выбор ящиков и полочек для хранения продуктов, которые можно установить по периметру кессона. Вдоль одной стены можно сделать специальные ограждения со стенками и полом для хранения корнеплодов, например, картофеля, свеклы, моркови и т.д. Ширина ограждения должна равняться одному метру.

Также вы можете установить вдоль другой стены специальные стеллажи из досок с несколькими ярусами, расстояние между которыми должно равняться примерно 0,4 метра. Стеллажи обязательно должны опираться на деревянные стойки, которые выполняются из брусков. На таких стеллажах удобно хранить капусту и другие овощи, а также различные соленья, соки, компоты и варенья.

Устройство погреба-кессона своими руками - это не только установка полок и ящиков, это еще и сооружение вентиляции, подвод электроэнергии и, конечно же, крепление лестницы. Помните, что металлический кессон должен иметь трубы для вентиляции, иначе там будет присутствовать сырость. Вы можете установить вентиляционную трубу с ветроулавливанием. Для вентиляции небольшого помещения этого должно быть достаточно. Также вы можете поставить какие-то абсорбирующие материалы, которые будут впитывать влагу.

Чтобы вы могли спуститься в погреб без проблем, нужно установить удобную наклонную лестницу, шириной не менее полметра, которую изготавливают из дерева или металлических уголков. Лестницу следует хорошо закрепить с обоих концов, чтобы она не двигалась и не шаталась. Желательно закреплять ступени при помощи гвоздей с широкой шляпкой или металлических шайба.

Также вы можете сделать так, чтобы можно было попадать непосредственно в погреб попадать из самого дома. Для этого прорезают в полу лаз - отверстие размерами 0,7 на 0,7 метра. Впоследствии нужно установить на этот лаз щит, сооруженный из досок. Подход к люку, который закрывает кессон, должен быть заметным и безопасным. На крышке лаза стоит устроить тканевый коврик, который должен плотно входить в раму или коробку лаза. Толщина коврика должна составлять не меньше 50 миллиметров.

Вы можете осветить свой погреб электрической или керосиновой лампой, фонарем или свечами. При этом помните о пожарной безопасности и о том, что желательно не оставлять в кессоне керосин, поскольку продукты могут пропитаться его запахом. После заполнения погреба продуктами верх кессона засыпают теплоизоляционным материалом: торфом, опилками, мхом, шлаком или керамзитом. Первые три засыпки в силу их горючести следует покрыть сверху слоем земли, песка, шлака или керамзита.

Таким образом, после обустройства погреба-кессона своими руками старайтесь содержать свой погреб в чистоте и время от времени проветривать его. Внутри должно быть достаточное количество кислорода и минимум ядовитых газов. Летом рекомендуется просушивать кессон. Если вы обнаружили трещины, необходимо обмазать их глиной и покрыть известковой штукатуркой, смешанной с песком, разровнять покрытие, загладить его штукатурной лопаткой и хорошо просушить. Во время этой процедуры старайтесь не мыть пол в кессоне - просто протирайте его влажной тряпкой. И внимательно следите, чтобы овощи в вашем погребе не начали гнить!

Привычное городское водоснабжение через централизованную систему нечасто доступно в условиях загородного дома. Приходится создавать индивидуальные водозаборные устройства. При этом пользование ими сопряжено с определёнными трудностями. Одним из препятствий являются климатические условия эксплуатации, порождающие необходимость защиты оборудования от замерзания зимой. Актуально также препятствование вмешательству вандалов.

Что такое кессон для скважины

Любое водозаборное устройство на участке должно быть защищено от внешней среды. Для колодца это крышки различных конструкций. Но когда речь идёт о кессоне, понятно, что объектом внимания становится скважина. Кессон представляет собой углубление в грунте, призванное защитить находящееся там дорогостоящее оборудование и приборы от алчных любителей наживы. Кроме того, начинку кессона нужно уберечь от воздействия морозов и сезонных подвижек грунтов.

В кессон выводится оголовок скважины с установленным на нём наружным насосом или водозаборная труба от погружного агрегата. Кроме того, часто в кессоне устраивается распределительный узел с разводкой для различных сетей водоснабжения и автоматика управления подачей воды. Здесь же может находиться расширительный мембранный бак. Отрицательные температуры могут быстро вывести все это оборудование из строя, если кессон устроен не по правилам.

Надёжный кессон не только сохраняет оборудование, но и позволяет его удобно обслуживать

Это сооружение заглубляется в грунт ниже точки промерзания. Обычно она находится на глубине 1–2 метра в зависимости от климатических условий в регионе. Поэтому днище кессона нужно располагать на соответствующем углублении. Кессон призван также защищать оборудование от губительного действия воды из окружающих его грунтов, поэтому он должен быть абсолютно герметичным.

Виды кессонов

В основном классификация этих сооружений происходит в соответствии с материалом, из которого они изготовлены. Бывают такие кессоны:

Кирпичные, выложенные из силикатного кирпича или газобетонных блоков. Связующий раствор также должен быть наделён гидрофобными свойствами. Основание бетонное, заливается перед кладкой.
Литые бетонные корпуса, устроенные на бетонном же основании, заливаемом отдельно.
Кессоны из бетонных колец. Основные требования к ним - надёжная гидроизоляция. Они также устанавливаются на бетонном основании.
Пластиковые кессонные камеры. Они абсолютно герметичны, не обладают большим весом и могут иметь разные размеры. Установка таких кессонов производится в специально вырытые котлованы. Опасность состоит в том, что при весенних паводках его может просто выдавить из грунта. Чтобы этого не случилось, кессон крепится к якорной бетонной плите или устанавливается поверх земли. Но в этом случае нужно дополнительно утеплить его корпус.
Металлические. Такие кессоны имеют прямоугольную форму и изготавливаются из листового металла и сортовых профилей, а также из труб большого диаметра, которые несложно найти на вторичном рынке.

Все кессоны снабжаются входным люком для возможности проникновения внутрь и выполнения ремонтных и профилактических работ.

В большинстве случаев кессон погружается в землю и крепится к бетонной плите, которая удерживает его от выталкивания из грунта силами морозного пучения

По размерам кессоны бывают:

Малые, с внутренними размерами от 90 сантиметров. Входное отверстие на них должно быть от 60 сантиметров. В таких устройствах можно разместить только насос.
Средние - до 1,8 метра, они позволяют вполне удобно производить ремонтные и профилактические работы.
Большие - до 2,5 метров, позволяющие разместить оборудование, управляющее подачей воды, освобождая жилой дом от шума насосной станции и других неудобств.

Фотогалерея: различные виды кессонов для скважины

Устройство кессона

Глубина размещения ёмкости должна превышать уровень промерзания грунта. Размещение кессона производится на дренажной подушке из песка и гравия, устроенной на дне котлована. Ширина его должна быть приблизительно на полметра больше размера ёмкости, чтобы была возможность устроить наружный амортизирующий слой. Такая установка характерна для металлических или бетонных кессонов. Для других видов нужна бетонная плита основания.

Внутрь кессона выходит конец обсадной трубы, на котором размещается оголовок скважины с выходящей из него трубой водозабора при погружном насосе или наружный центробежный насос. Кроме того, там может находиться:

Оборудование для фильтрации скважинной воды.
Расширительный мембранный бак.
Система управления работой насоса и другого оборудования.
Запорная арматура и система ввода трубопроводов.
Воздухоотводящая трубка, предназначенная для выхода влажного воздуха из кессона. Так предотвращается образование конденсата внутри устройства.

Кессон размещается таким образом, чтобы выход обсадной трубы располагался приблизительно на середине радиуса - между центром и стенкой. Такое расположение позволяет создать наиболее удобные условия для обслуживания оборудования.

На стенке кессона устанавливаются скобы для спуска в него и выхода наружу.

Если кессон имеет достаточные размеры, в нём можно разместить всю автоматику управления подачей воды

Основные функции кессона

Главное назначение кессона состоит в защите оборудования от промерзания. Воздух, поднимающийся от фундаментной плиты или днища, расположенного ниже глубины промерзания грунта, имеет положительную температуру и предохраняет внутреннее пространство от замерзания.

Что касается второй функции кессона - охранной - она обеспечивается надёжностью запоров на входе.

Кирпичный кессон для скважины

Кирпичная кладка кессона является едва ли не самым распространённым способом устройства ёмкости. Для выполнения этой работы понадобятся следующие инструменты:

Таблица: инструменты для устройства кирпичного кессона

Для выполнения работ понадобятся материалы:

Кроме перечисленного, понадобится материал для опалубки отверстия обсадной трубы, которую можно изготовить из подручных материалов.

Подготовка к установке кирпичного кессона

Подготовительные мероприятия заключаются в рытье котлована для установки или изготовления ёмкости. Разметка контуров производится с учётом выхода обсадной трубы в определённом месте. Следует учесть, что между стенками кессона и грунтом нужен зазор величиной 25–30 сантиметров для устройства засыпки из керамзита.

Пошаговая инструкция по изготовлению кессона из кирпича

Изготовление кессона из кирпича производится в таком порядке:

Засыпка дренажного слоя из песка и гравия поочерёдно. Каждый слой нужно утрамбовать и пролить водой для уплотнения.
Установка опалубки по контуру плиты и в проёме для выхода обсадки. Толщина опорной плиты должна составлять порядка 25 сантиметров.
Опалубка для бетонной плиты собирается из обрезной доски и скрепляется распорками и стяжками
Установка арматуры. Для этой конструкции достаточно заложить армирующую сетку в один слой.
Заливка бетоном. Используется бетон марки 200. Дальнейшие работы можно продолжать спустя не менее 7 дней.
Кладка стен в половину кирпича. Предпочтительно использовать силикатный материал или газонаполненные блоки.
Для устройства кессона лучше использовать белый силикатный кирпич
Устройство гидроизоляции. Для неё можно использовать битумную мастику, наносимую в два слоя.
Засыпка керамзитом. Используется материал фракции 5–10 миллиметров.
Керамзит засыпается за внешнюю стенку кессона для образования надёжного теплоизолирующего слоя, предохраняющего рабочее пространство от замерзания
Установка плиты перекрытия.
Установка входного люка.
Вывоз вынутого грунта и рекультивация земли.

Видео: самодельный приямок (кессон) для скважины

Бетонный кессон для скважины

Размеры устройства берём те же - глубина 2 м при габарите 2,5 м. Для отливки кессона из бетона понадобятся инструменты:

Таблица: инструменты для отливки кессона

Понадобится также инструмент для нанесения гидроизоляции на наружную сторону отлитого корпуса.

Материалы для кессона

Рассчитываем объём бетона, который понадобится для отливки сплошного корпуса кессона. Достаточная толщина стенки составит 20 сантиметров. Используется бетон марки 200. Площадь стен составляет 2,7х2 + 2,5х2 = 10,4 м 2 , объём при высоте 1,8 метра составит: 10,4 х 1,8 х 0,2 = 3,74 м 3 .

Для изготовления высокой опалубки лучше использовать листовые материалы: фанеру водостойкую или металлический лист. Площадь высокой опалубки составляет 2,7 х 4 х 1,8 = 19,44 м 2 по наружной стенке и 2,5 х 4 х 1,8 = 18 м 2 по внутренней. Общая площадь - 37,4 м 2 . Исходя из этого и нужно приобрести материалы, учитывая их раскраиваемость.

Для сборки опалубки понадобятся также деревянные бруски 50х50 миллиметров в количестве 12 штук. Длина каждой стойки - 2 метра, то есть понадобится 3 шестиметровых бруска. Укосины и распорки можно изготовить из подручного материала.

Порядок подготовки к заливке бетонного корпуса такой же, как описан выше.

Пошаговая инструкция по отливке корпуса бетонного кессона

Для изготовления нужно выполнить ряд последовательных операций:

В процессе заливки нужно установить закладные детали для выхода труб разводки водоснабжения и кабеля электропитания.

Видео: как сделать бетонный приямок для гидроаккумулятора

Кессоны металлические

Наиболее популярными являются кессоны из металла двух видов:

прямоугольной формы без каркаса из листового металла;
круглые, из труб большого диаметра с приваренным днищем и крышей из листовой стали.

Общим правилом для любого вида кессонов является устройство дренажной подушки под ними и засыпка промежутка керамзитом.

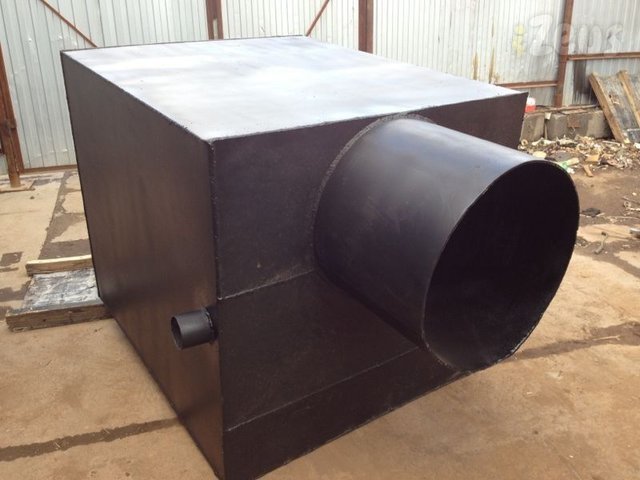

Прямоугольные металлические кессоны

Кессоны металлические прямоугольные собираются из листовой стали толщиной 3–4 миллиметра способом электросварки. Сборка, как правило, производится наверху поочерёдным привариванием листов друг к другу под прямым углом. Корпус усиливается рёбрами жёсткости, которые могут изготавливаться из сортовых профилей - швеллера, уголка или тавра. Расстояние между рёбрами должно быть в пределах 0,5–0,7 метра, и устанавливаются они вертикально.

При сборке кессона металлические листы привариваются друг к другу, а затем усиливаются рёбрами жёсткости

Расчёт потребности в металле для прямоугольного кессона

Учитывая, что металлический лист имеет свои стандартные размеры, целесообразно использовать рулонный материал толщиной 3 миллиметра и шириной 2 метра. Отрубить по длине в условия металлобазы в размер 2,5 метра не составит труда и будет стоить недорого. Чтобы не нести дополнительных затрат, лучше остановиться на размере кессона 2х2,5х2 метра. В таком случае понадобится 6 деталей размерами:

2,0х2,5 м - 4 штуки;
2,0х2,0 м - 2 штуки.

Общая площадь листового материала составит: 2 х 2,5 х 4 + 2 х 2 х 2 = 20 + 8 = 28 м 2 . Вес квадратного метра листа такой толщины составляет 23,56 кг. Таким образом, полный вес корпуса кессона составит 28 х 23,56 = 660 кг.

Один погонный метр трубы горловины размером 630х12 миллиметров весит 183 кг, если высота горловины принимается равной 60 см, её вес составит 183 х 0,6 = 110 кг.

Таким образом, общий вес кессона составит 770 кг.

Инструменты для изготовления металлического кессона

Для сборки устройства из металлического листа понадобятся следующие инструменты:

Таблица: инструменты для изготовления кессона

Обязательной операцией при сборке кессона является проверка сварных швов на герметичность. Для этого используется керосин и мел. Порядок контроля следующий:

Намелить шов со стороны сварки.
Нанести на него с обратной стороны керосин, используя кисть.
В местах, где монолитность шва нарушена, на меловом слое проступят желтоватые, хорошо заметные пятна.

В этих точках шов нужно проварить повторно и ещё раз проверить таким же способом. Сварку кессона может качественно выполнить только сварщик высокой квалификации.

Такое сооружение можно опустить в котлован только с применением грузоподъёмной техники. Но перед этим необходимо произвести следующие мероприятия:

Пошаговая инструкция по изготовлению металлического кессона

Сделать кессон из листа можно по следующей технологии:

Подготовить ровную площадку для сборки, установить стапель, плоскость которого должна быть ориентирована строго горизонтально.
Уложить на него лист донышка.
Второй лист для боковой стенки закрепить струбцинами под прямым углом к нижнему. Дополнительно закрепить его временными укосинами.
Проварить шов, окалину удалить.
Таким же образом установить второй лист боковой стенки, затем торцевые детали.
Проверить сварные швы на герметичность, при необходимости - проварить повторно негерметичные места.
По контуру верхнего проёма приварить пруток диаметром 6–10 миллиметров на расстоянии 5 миллиметров от края. Такое обрамление нужно для того, чтобы верхний лист имел точку опоры и его можно было варить снаружи. Сварка в невентилируемом закрытом пространстве крайне опасна.
На верхнем листе вырезать отверстие под горловину, после чего уложить на обрамление и приварить.
Установить на место горловину и приварить.
Установить крышку. Для всех конструкций крышку и горловину нужно утеплить рулонным утеплителем.

Изготовление кессона из трубы большого диаметра

Металлические трубы могут иметь диаметр от 420 до 2520 мм. Именно последний вариант очень подходит для изготовления кессона. Предпочтение можно отдать такому способу по следующим причинам:

Очевидно, что трудозатраты и стоимость такого материала будут значительно ниже, чем для всех остальных из перечисленных выше.

Видео: установка кессона вручную

Задача укрытия оборудования кессона в техническом и технологическом отношении не представляет собой сложной проблемы. Все работы легко могут быть проделаны своими руками, а для выполнения специальных операций, таких, как сварка и установка кессона на место, можно пригласить квалифицированных специалистов. Остальное скорее трудоёмко, чем сложно. Успехов вам!

6321 0 2

Какой кессон для скважины лучше - выбираем из 4 вариантов

Кессон или адаптер

Для начала давайте разберемся в терминах.

Адаптер - это специальный переходник, который врезается в обсадную трубу скважины и через него выводится водяная труба от погружного глубинного насоса опущенного в скважину. Цена там небольшая и инструкция по монтажу довольно простая.

Но адаптеры ставятся под землей ниже точки промерзания, в условиях России это от 1,5 м. Плюс каждые 2 года нужно его раскапывать, чтобы сделать профилактику и поменять прокладки. Я уже не говорю о том, что адаптер устанавливается на скважину, которая находится не далее 5 м от дома.

Совсем иное дело кессон, таким мудреным словом называют своеобразный бак, который обустраивается под землей, четко над скважиной и герметично соединяется с обсадной трубой. Этот бак утепляется и в него устанавливается насосное оборудование и контролирующая автоматика. Ограничений на его монтаж практически нет.

Выбираем хороший кессон из 4 вариантов

Подобные конструкции бывают пластиковыми, металлическими, бетонными и кирпичными. Условно я бы все кессоны разделил на 2 направления - это те, которые можно сделать своими руками и сугубо заводские модели. К последним относятся только пластиковые изделия, с них мы и начнем.

Вариант №1: пластиковый кессон

Пластиковые резервуары появились на рынке около 20 лет назад. Сейчас существуют несколько разновидностей этих конструкций. Более доступные по стоимости модели делают из ПВХ, полипропилена и полиэтилена. Чуть выше цена на изделия из стекловолокна. Из реальных плюсов здесь можно выделить следующие:

Абсолютно все виды пластика равнодушны к коррозии, плюс для этих резервуаров не имеет значения химический состав грунтовых вод, ведь они могут выдержать все, вплоть до агрессивных кислот и щелочей;
Вес резервуара вполне подъемный для пары крепких мужчин, а значит, вы без проблем сможете установить его своими руками;
Цена пластика относительно не велика, но есть варианты и подешевле, я бы назвал его стоимость - уверенной серединой;
Если не брать в расчет время выкапывания котлована, то монтаж можно выполнить за 1–2 дня;
Резервуары монолитные и если правильно обустроить стык с обсадной трубой, то даже в «болоте» ничего с ними не случиться;
Гарантия на большинство пластиковых резервуаров стартует от 50 лет.

Единственный серьезный минус пластика - это вероятность деформации. На сухих грунтах бояться нечего, а на влажных, чтобы защититься от сил морозного пучения придется заливать вокруг резервуара «рубашку» из армированного бетона толщиной от 100 мм.

Заверения производителей о том, что пластиковый резервуар не нуждается в утеплении не совсем правда. Без утепления можно обойтись только в относительно теплых регионах, от средней полосы и дальше на север все кессоны желательно утеплить.

Вариант №2: сталь

Металлический резервуар хорош тем, что его можно сделать своими руками. Естественно, для этого у вас должен быть сварочный аппарат и навык сварщика. Для тех, кто не обладает таким набором, есть заводские модели. Их качество и соответственно цена в основном зависят от наличия антикоррозийного покрытия и толщины металла.

Сказать честно, тонкостенный недорогой резервуар можно ставить только на сухих почвах. Для пучинистых грунтов толщина металла должна быть минимум 5–7 мм, иначе его просто раздавит. Но, как и в случае с пластиком всегда есть возможность залить бетонную рубашку.

Все стальные резервуары желательно утеплять снаружи, иначе вы получите постоянный конденсат на внутренних стенках кессона.

Также не стоит забывать, что стальной кессон штука тяжелая и установить его вручную практически нереально, соответственно придется заплатить за кран. Для тех, кто раздумывает по поводу покупки пластикового или стального кессона, ниже я поместил таблицу с опорными характеристиками.

Цены в статье актуальны осенью 2017 г.

Вариант №3: бетон

Здесь у нас 2 варианта:

Чисто бетонный резервуар - заливается на месте из армированного бетона;
Кессон из бетонных колец - обустраивается при помощи заводских колодезных железобетонных колец.

Первый вариант считается самым дешевым по себестоимости. При наличии бетономешалки, вам нужно купить цемент, песок, щебень и арматуру. Дальше выкапываете котлован, армируете его, сооружаете опалубку и заливаете раствором. На видео в этой статье процесс показан поэтапно.

Конструкцию из колец соорудить намного проще. Здесь можно пойти двумя путями:

Сначала выкопать котлован вокруг обсадной трубы, потом залить снизу бетонную подушку и вызвав кран установить бетонный корпус резервуара;

22222Если с краном проблемы, то обрезаете обсадную трубу над грунтом, после чего надвигаете на нее бетонное кольцо и выбираете грунт изнутри. Когда кольцо просядет до уровня грунта, надвигаете следующее и продолжаете копать. Для кессона достаточно 2 – 3 колец.

Вариант №4: кирпич

Кессон из кирпича - это едва ли не лучший вариант для одиночек, которые решили обустраивать скважину своими руками. Здесь можно делать все постепенно и не спеша. Алгоритм несложный:

Сначала выкапывается котлован;
Дальше на дне котлована засыпается и трамбуется песчано-гравийная подушка толщиной порядка 100 мм;
Поверх подушки укладывается арматурная сетка и заливается бетон толщиной от 50 мм;
Через неделю бетон немного окрепнет и можно выкладывать стены;
Для свода придется сделать опалубку, армировать ее и залить бетонную плиту.

Вывод

Каждая из описанных выше технологий хороша по-своему, выбирать нужно в зависимости от конкретных условий и естественно от материальных возможностей. Если остались вопросы, пишите в комментарии, постараюсь помочь.

Кессон для скважины – это герметичное сооружение в земле над скважиной, глубиной до 2 м. Кессон изготавливают из пластика, кирпича, бетонных колец, металла и бетона. Кессоны бывают цилиндрической, прямоугольной и квадратной формы.

Внутри кессона для скважины находится:

Манометр и другая автоматика.
Фильтры.
Насос.
Бак расширительный.

Для чего нужен кессон для скважины?

Кессон делается для того чтобы защитить скважину и оборудование для закачки воды:

От замерзания воды в насосном оборудовании зимой.
От попадания грунтовых вод.
От посторонних людей.
От попадания в скважину, а значит и в воду, лягушек, мышей и различных насекомых.

Как сделать кессон для скважины – начало работы

Для начала нужно определиться, из какого материала будет строиться кессон.

Затем следующее:

Выкопать вокруг скважины яму, глубиной приблизительно 2 м, а диаметр должен быть на 20-30 см больше диаметра самого кессона.
Яма выкапывается такой величины, чтобы все оборудование для скважины поместилось, снаружи должен быть только люк.

Как сделать кессон для скважины из бетонных колец

Чтобы сделать кессон для скважины из бетонных колец, делаем следующее:

Дно цилиндрической ямы заливаем бетонным раствором.
Даем бетону полностью схватиться и просохнуть, а затем дно очищаем и моем от упавшего сверху грунта.
Измеряем высоту бетонного кольца и намазываем бетонным раствором такую же высоту в яме, а затем устанавливаем кольцо.
После 1-го кольца устанавливаем таким же способом 2-ое, и следующие.
Если при установлении колец сверху упал грунт, убираем его и выбрасываем наверх.
После установки бетонных колец замазываем бетонным раствором все швы.
На верхнем бетонном кольце из кирпичей делаем сооружение, своеобразный колодец, чтобы высота люка была на 15 см выше над уровнем земли. Это нужно для того чтобы не затекала внутрь талая вода.
Закрываем колодец утепленным люком.

Как сделать кессон для скважины бетонный

Бетонный кессон делаем так:

Выкапываем яму.
Устанавливаем в яме опалубку.
Затем устанавливаем в яме из арматуры решётку.
Обрабатываем дно и стены бетонным раствором, оставив отверстия для подводки труб и электрического кабеля.
Сверху надстраиваем из кирпича оголовок, закрываем утепленным люком.

Как сделать кессон для скважины из кирпича

Такой кессон не подходит, если в вашем районе близко грунтовые воды. Он может пропускать внутрь воду.

Кессон из кирпича можно сделать двумя способами:

Кирпич плотно прилегает к стенке.
Стенки ямы по размеру больше, чем кессон, и пространство между кессоном и ямой засыпается грунтом.

Кверху кессон сужается, выступая над поверхностью земли, и накрывается утепленным люком.

Пластиковый кессон для скважины

Пластиковые кессоны самые распространенные теперь. Изготавливают такие кессоны из пластика, толщиной 2 см, разной расцветки.

Пластиковый кессон строить не нужно, его покупают готовый и устанавливают в яме.

Преимущества пластикового кессона:

Небольшой вес – его можно установить самому, без специального крана.
Невысокая цена.
Долговечность.
Не нуждается в утеплении.
Герметичен – грунтовая вода, если находится близко к поверхности, не попадет внутрь.

Недостаток у пластикового кессона только один – он недостаточно жесткий, что может привести к его деформации под воздействием внешних факторов.

Но эта проблема решается довольно просто: по периметру ямы покрываем её цементным раствором, даем высохнуть, а затем уже опускаем пластиковый кессон.

Металлический кессон для скважины

Металлический кессон делаем своими руками:

Металлический кессон изготавливается из листа металла, толщиной 0,5 см, используя сварочный аппарат и ножовку по металлу.
Сначала сваривают цилиндр. В нем оставляют отверстия для кабеля и водопроводной трубы.
Затем приваривают к цилиндру дно, вырезав отверстие и оборудовав его специальной гильзой, чтобы легче установить кессон на обсадную трубу на скважине.
Сверху цилиндр оборудуют узкой горловиной с крышкой.
Готовый кессон красят масляной краской сверху и внутри, чтобы защитить металл от коррозии.

Установка металлического кессона:

Перед установкой кессона обсадную трубу обрезают вровень с землей.
Опустив кессон на брусьях, одевают гильзу на обсадную трубу, а затем герметично приваривают её к днищу.
Металлический кессон устанавливают так в яме, чтобы на поверхность выступал только люк, на 10-15 см, остальное все закапывают в землю.
Металлический кессон и крышку внутри нужно утеплять.

Теперь вы знаете, как самому сделать кессон для скважины, чтобы водопровод ваш работал зимой так же хорошо, как и летом.

Когда к загородному дому нет возможности подвести водопровод, то остается один выход – пробурить скважину для питьевой воды. Но это только полдела. Для полноценной работы, нужно сделать кессон и обустроить скважину.

Поэтому следующим этапом становится разводка водопровода и установка необходимого оборудования. Вот здесь и возникает резонный вопрос – как сделать кессон своими руками. Ведь от правильности его постройки, прямо зависит снабжение дома чистой водой.

Кессон и его назначение

Фактически, это приямок. Основная его функция это защита скважины от мороза, мусора и талых вод. Поэтому он должен иметь соответствующую глубину. Обычно, высота кессона делается около 2-х метров, таким образом, достигается сразу две цели:

Скважину и разводку водопровода недостает мороз.
При такой высоте удобно проводить профилактические работы.

Еще одно назначение кессона это установка оборудования, необходимого для полноценной работы скважины. А это позволяет сэкономить полезное пространство в жилых помещениях.

Основные требования к кессону:

достаточные размеры для скважинного оборудования и удобства проведения работ;
герметичность стенок;
устойчивость к коррозии;
утепление.

Устройство кессона для скважины довольно простое:

внизу ввода обсадной трубы;
вверху – люк, через который можно попасть вовнутрь;
сбоку – технические отверстия для разводки коммуникаций.

Емкость можно приобрести уже готовую, либо сделать самому. В случае самостоятельно изготовления, обычно используются такие варианты:

из металла;
из бетона, кирпича;
из пластиковой емкости.

При самостоятельном изготовлении, нужно правильно рассчитать размер приямка. С одной стороны, в нем должно уместиться все оборудование, и было удобно его обслуживать. А с другой стороны – значительное увеличение размеров кессона, повлечет за собой большие затраты.

Кирпичный приямок

Изготовление кессона для скважины своими руками из кирпича – это самый простой и доступный вариант для домовладельца. Тем более, для постройки такого сооружения не требуется обладать большим опытом в строительстве.

Материалы для изготовления:

кирпич;
цемент марки М400;
песок, щебень;
доски для опалубки;
арматура, металлический уголок.

Чтобы сделать кессон для скважины из кирпича своими руками понадобится такой инструмент и оборудование:

бетономешалка – можно обойтись и без нее, но тогда процесс постройки мало того, что растянется, но и в разы увеличится трудоемкость работ;
сварочный аппарат;
болгарка;
уровень, лопаты, ведра.

Кирпичный кессон можно условно разделить на три части:

Фундамент и полы.
Стены;
Крышка и люк.

Вообще, еще перед выбором материала изготовления приямка, нужно учесть, что кирпичный кессон для скважины не герметичен. Поэтому нет смысла делать кирпичный приямок, если уровень грунтовых вод на участке выше 4-х метров.

Кирпичный приямок

Как сделать основание для кессона

Вначале необходимо сделать чертеж и правильно рассчитать размеры приямка исходя из габаритов устанавливаемого оборудования. В конструкции можно предусмотреть вывод наружу только люка. Т.е. основная крышка опускается ниже уровня земли, и впоследствии просто засыпается. Такой подход положительно сказывается на микроклимате внутри приямка – он получается теплее, т.к. уменьшается площадь контакта верхней части с воздухом.

Котлован делается на 50-60 см шире приямка. Во-первых, так удобнее работать, а во-вторых, дополнительное пространство потребуется для последующей обсыпки и утепления стен.

После того, как размеры приямка определены, нужно рыть котлован. На этом этапе, определяется технология изготовления фундамента и основания.

Варианта здесь два:

Сделать монолитное основание.
Сделать ленточный фундамент, и подушку из щебня и песка.

Вообще, второй вариант предпочтительнее, т.к. через щебень легко уходит конденсат. А через бетонный пол вода уже не пройдет.

Определить, как правильно делать основание просто. Для этого потребуется исследовать грунт в котловане. Делать это лучше всего весной, т.к. в это время года самый высокий уровень грунтовых вод. Дальше, логика простая, если почва влажна – делается монолитное основание, а если сухая, то можно обойтись подушкой из щебня.

Если требуется заливать основание бетоном, это делается в такой последовательности:

котлован углубляется по всей площади на 20-30 см;
дно засыпается песком и утрамбовывается, в процессе, песок обильно проливается водой. Толщина подушки делается 10-15 см;
после того, как она просохнет, вся площадь укрывается гидроизоляцией. Можно использовать полиэтиленовую пленку или другой материал;
на основание укладывается арматура, толщиной 8-10 мм. Ложится она на подложки, чтобы не касалась дна;
после этого, все заливается бетоном. Слой делается 10-15 см.

К последующим работам, можно переходить, после того как основание хорошо схватится.

Изготовление приямка

Во время кладки стен, нужно предусмотреть места для водопровода и электрики. Для этого сразу заготавливаются гильзы из металлической или пластиковой трубы. Также, стоит сразу предусмотреть организацию вентиляции. Стенки можно делать в полкирпича, этого хватит. Кирпичный кессон фото:

Кирпичный кессон

Этапы изготовления кессона для скважины своими руками:

для кладки нужно приготовить фундамент. Для этого, по периметру ямы делается углубление на 50-60 см. Ширина канавы – 15-20 см. Дно устилается подушкой из песка, толщиной 10-15 см. Дальше используется бут из любых подручных материалов, прокладывается арматура и все заливается щебнем;
в зависимости от погоды, потребуется выждать около недели, пока фундамент застынет. После чего можно будет приступать к кладке стен. На это время, фундамент накрывается пленкой;
выгонять кирпич, обычно начинают с углов. Кстати, для кессона можно использовать б/у материал – так получится гораздо экономнее, а на крепости сооружения это не отразится. Цементный раствор замешивается в пропорции 1 часть цемента к 3 частям песка;
чтобы яма не получилась перекошенной, между углами первого ряда нужно промерять диагонали – это самый простой способ получить правильный квадрат или прямоугольник;
по ходу работ, требуется контролировать ровность кладки при помощи уровня;
как только стены будут закончены, их нужно оштукатурить и вскрыть специальной грунтовкой, а снаружи проложить гидроизоляцию.

Следующий этап это изготовление крышки. Ее можно сделать своими руками из металла или отлить из бетона. Оба варианта будут хорошо работать, но у металла есть один недостаток – он подвержен коррозии.

Изготовление бетонной крышки:

для отливки потребуется сделать опалубку. Проще всего использовать для этого толстые доски;
в опалубке необходимо предусмотреть достаточный по размерам люк, чтобы можно было опустить оборудование и залезть самому внутрь кессона;
люк можно также отлить из бетона, для чего делается дополнительный короб, либо он выкладывается из кирпича;
снизу обязательно ставятся подпорки;
также, в опалубке предусматриваются все необходимые технологические выводы, например вентиляция и летний кран для воды;
толщина крышки делается 10-15 см, примерно по центру выкладывается арматура и все это заливается бетоном.

На этом, основная работа по изготовлению кессона завершатся. После того, как бетон застынет, приямок обсыпается керамзитом, а крышка землей. Изнутри поверхность утепляется пенопластом.

Опалубка для люка

Изготовление металлического кессона

Еще один вариант, как сделать кессон для скважины своими руками, это использовать металл. В этом случае, можно пойти двумя путями:

Сварить кессон из листового металла.
Использовать в качестве основы металлическую трубу.

Оба варианта получаются недешевыми, т.к. материалы и работа влетят в копейку. Но, если умения позволяют сварить его самостоятельно, имеет смысл рассматривать этот вариант. Металлический кессон фото:

Кессон из черного металла

Изготовление

Для изготовления понадобится:

сварочный аппарат;
болгарка;
листовой металл, толщиной 4-5 мм;
профильная труба 40*25 или уголок 50*50 для усиления каркаса;
грунтовка и краска по металлу.

Принципиальное устройство кессона для скважины из металла не отличается от сделанного из кирпича. Разница заключается лишь в том, что металлическая емкость вначале изготавливается, а потом уже устанавливается по месту.

Как самому сделать кессон для скважины листового металла:

вначале делается чертеж, в котором отмечаются общие габариты кессона и все технологические отверстия. Затем рассчитывается раскрой листа;
размечаются и вырезаются металлические заготовки, при этом желательно делать все стеновые панели цельными – каждый сантиметр сварного шва, это потенциальная угроза протечки;
теперь конструкция сваривается. Начинать сборку нужно от дна, к нему прихватываются все боковые панели, после чего по периметру делается обвязка из трубы;
верхняя часть вваривается в последнюю очередь;
в ней нужно предусмотреть люк для входа. Его можно сделать из подходящего по диаметру куска металлической трубы, либо сварить короб высотой 30-40 см из листа;
после обварки кессона, швы нужно проверить на герметичность. Для этого, они изнутри конструкции натираются мелом, а затем, емкость хорошо поливается водой. На меле будут явно видны места протечек;
последний этап – гидроизоляция. Снаружи, лучше всего, обработать кессон битумной мастикой, а углы проклеить гидроизоляцией. Изнутри – вскрыть грунтовкой и краской по металлу.

После того, как краска высохнет, конструкцию желательно утеплить. Для этого, лучше всего воспользоваться пенопластом – он недорогой и обладает низкой теплопроводностью. Чтобы установить кессон, потребуется подъемник, т.к. вес у него получится немаленький.

Установка металлического кессона

Кессон из пластика

У металла, есть один существенный минус – он подвержен коррозии. Чтобы ее избежать, придется периодически обновлять лакокрасочное покрытие. Поэтому, есть еще один распространенный вариант, как сделать кессон своими руками. Это использовать пластиковую емкость.

не подвержен коррозии;
легкий;
просто монтировать;
если приобрести емкость, бывшую в употреблении, получится очень дешево.

Из минусов, стоит отметить низкую жесткость конструкции.

Как сделать кессон из пластиковой емкости:

вначале необходимо определиться с размерами. От этого будет зависеть выбор емкости. Существует два варианта – использовать большую бочку, либо еврокуб;
при выборе емкости, стоит обратить внимание на размеры крышки – лучше всего, чтобы ее диаметр позволял опустить внутрь оборудование без дополнительного расширения;
подготовка бочки, заключается в проделывании необходимых отверстий под водопровод и ввод обсадной трубы.

Основной минус таких кессонов, заключен в их малом весе. Если почва на участке пучинистая, то зимой, емкость может быть запросто вытолкнута наружу. Или еще хуже – сплющена давлением промерзшего грунта.

Утепление пластиковой емкости

Поэтому перед установкой, требуется правильно подготовить котлован. Для этого, на дне делается песчаная подушка, а сверху заливается бетонная стяжка с армированием. После того, как кессон будет установлен, его нужно залить бетонным раствором.

В качестве основы берется керамзит – это послужит утеплением. Толщина заливки делается 20-30 см. Предварительно, бочку можно укатать алюминиевой фольгой. Поскольку кессон опускается ниже уровня грунта, для люка делается опалубка и заливается бетоном.

Верхняя часть входа обвязывается металлическим уголком, а на полученную раму приваривается крышка. После того, как бетон просохнет, кессон засыпается землей.

Таким образом, есть несколько вариантов для самостоятельного изготовления кессона. У всех из них, есть свои плюсы и минусы, но самое главное, что все они будут хорошо справляться со своими функциями. А какой способ изготовления выбрать, каждый должен решить для себя сам.
