Все вещества в зависимости от электропроводности делятся на проводники, полупроводники и диэлектрики.
Самыми хорошими проводниками электрического тока являются металлы. Металлы являются проводниками как в твёрдом, так и в жидком состоянии. При прохождении электрического тока через металлические проводники не изменяются ни их масса, ни их химический состав. Следовательно, атомы металлов не участвуют в переносе электрических зарядов. Исследования природы электрического тока в металлах показали, что перенос электрических зарядов в них осуществляется только электронами.
Особенностью атомов всех металлов является малое количество электронов на внешней электронной оболочке. При соединении атомов металлов в кристалл связь между атомами устанавливается путём объединения внешних электронных оболочек. Наличие большого числа вакантных мест на внешних оболочках позволяет электронам после объединения атомов в кристалл свободно переходить от одного атома к другому. В пределах кристалла валентные электроны металлов можно рассматривать как свободные заряженные частицы.
Экспериментально обнаружено, что удельное сопротивление р металлов линейно зависит от температуры:
р = р 0 (1 + αt)
В данном уравнении р 0
– удельное электрическое сопротивление при температуре 0˚ С, t
– температура проводника по шкале Цельсия, α
– температурный коэффициент сопротивления, р – удельное сопротивление при температуре t.
Возрастание удельного сопротивления проводников с повышением температуры объясняется тем, что валентные электроны атомов металлов могут свободно переходить с оболочки одного атома на оболочку другого атома только при определённых расстояниях между центрами атомов, когда их валентные оболочки перекрываются. В результате теплового движения атомы в кристалле колеблются относительно равновесных положений. Смещение атомов от равновесных положений нарушает перекрывание их электронных оболочек и затрудняет переходы электронов от атома к атому. Чем выше температура кристалла,
тем больше амплитуда тепловых колебаний атомов, больше нарушений в расположении атомов в кристалле, больше препятствий для движения электронов.
При приближении температуры металлического проводника к абсолютному нулю количество дефектов в кристаллической решётке, создаваемых тепловым движением атомов, стремится к нулю, поэтому и удельное сопротивление проводника приближается к нулю.
Однако у некоторых металлов удельное электрическое сопротивление падает до нуля при температуре выше абсолютного нуля. Это явление называется сверхпроводимостью. Например, удельное сопротивление ртути становится равным нулю при температуре 4,2 К.
При создании электрического тока в кольце из сверхпроводника сила тока остаётся неизменной неограниченно долго, так как нет потерь на нагревание проводника.
К настоящему времени созданы материалы, переходящие в сверхпроводящее состояние при сравнительно высокой температуре около 100 К (-173˚ С).
blog.сайт, при полном или частичном копировании материала ссылка на первоисточник обязательна.
При изучении тепловых явлений говорилось, что по способности проводить теплоту вещества делятся на хорошие и плохие проводники тепла.
По способности передавать электрические заряды вещества также делятся на несколько классов: проводники, полупроводники и непроводники электричества.
Проводниками называют тела, через которые электрические заряды могут переходить от заряженного тела к незаряженному.
Хорошие проводники электричества - это металлы, почва, вода с растворёнными в ней солями, кислотами или щелочами, графит. Тело человека также проводит электричество. Это можно обнаружить на опыте. Дотронемся до заряженного электроскопа рукой. Листочки тотчас опустятся. Заряд с электроскопа уходит по нашему телу через пол комнаты в землю.
а - железо; б - графит
Из металлов лучшие проводники электричества - серебро, медь, алюминий.
Непроводниками называют такие тела, через которые электрические заряды не могут переходить от заряженного тела к незаряженному.
Непроводниками электричества, или диэлектриками , являются эбонит, янтарь, фарфор, резина, различные пластмассы, шёлк, капрон, масла, воздух (газы). Изготовленные из диэлектриков тела называют изоляторами (от итал. изоляро - уединять).
а - янтарь; б - фарфор
Полупроводниками называют тела, которые по способности передавать электрические заряды занимают промежуточное положение между проводниками и диэлектриками.
В природе полупроводники распространены достаточно широко. Это оксиды и сульфиды металлов, некоторые органические вещества и др. Наибольшее применение в технике нашли германий и кремний.
Полупроводники при низкой температуре не проводят электрический ток и являются диэлектриками. Однако при повышении температуры в полупроводнике начинает резко увеличиваться число носителей электрического заряда, и он становится проводником.
Почему это происходит? У полупроводников, таких как кремний и германий, в узлах кристаллической решётки атомы колеблются около своих положений равновесия, и уже при температуре 20 °С это движение становится настолько интенсивным, что химические связи между соседними атомами могут разорваться. При дальнейшем повышении температуры валентные электроны (электроны, находящиеся на внешней оболочке атома) атомов полупроводников становятся свободными, и под действием электрического поля в полупроводнике возникает электрический ток.
Характерной особенностью полупроводников является возрастание их проводимости с повышением температуры. У металлов же при повышении температуры проводимость уменьшается.
Способность полупроводников проводить электрический ток возникает также при воздействии на них света, потока быстрых частиц, введении примесей и др.
а - германий; б- кремний
Изменение электропроводности полупроводников под действием температуры позволило применять их в качестве термометров для замера температуры окружающей среды, широко применяют в технике. С его помощью контролируют и поддерживают температуру на определённом уровне.
Повышение электропроводности вещества под воздействием света носит название фотопроводимость . Основанные на этом явлении приборы называют фотосопротивлениями . Фотосопротивления применяются для сигнализации и в управлении производственными процессами на расстоянии, сортировке изделий. С их помощью в экстренных ситуациях автоматически останавливаются станки и конвейеры, предупреждая несчастные случаи.
Благодаря удивительным свойствам полупроводников, они широко используются при создании транзисторов, тиристоров, полупроводниковых диодов, фоторезисторов и другой сложнейшей аппаратуры. Применение интегральных микросхем в теле-, радио- и компьютерных приборах позволяет создавать устройства небольших, а порой и ничтожно малых размеров.
Вопросы
- На какие группы делят вещества по способности передавать электрические заряды?
- Какой характерной особенностью обладают полупроводники?
- Перечислите области применения полупроводниковых приборов.
Упражнение 22
- Почему заряженный электроскоп разряжается, если его шарика коснуться рукой?
- Почему стержень электроскопа изготавливают из металла?
- К шарику незаряженного электроскопа подносят тело, заряженное положительно, не касаясь его. Какой заряд возникнет на листочках электроскопа?
Это любопытно...
Способность тела к электризации определяется наличием свободных зарядов. В полупроводниках концентрация носителей свободного заряда увеличивается с ростом температуры.
Проводимость, которая осуществляется свободными электронами (рис. 43), называется электронной проводимостью полупроводника или проводимостью n-типа (от лат. negativus - отрицательный). При отрыве электронов от атомов германия в местах разрыва образуются свободные места, которые не заняты электронами. Эти вакансии получили название «дырки». В области образования дырки возникает избыточный положительный заряд. Вакантное место может быть занято другим электроном.
Электрон, перемещаясь в полупроводнике, создаёт возможность заполнения одних дырок и образования других. Возникновение новой дырки сопровождается появлением свободного электрона, т. е. идёт непрерывное образование пар электрон - дырка. В свою очередь, заполнение дырок приводит к уменьшению числа свободных электронов. Если кристалл поместить в электрическое поле, то будет происходить перемещение не только электронов, но и дырок. Направление перемещения дырок противоположно направлению движения электронов.
Проводимость, которая возникает в результате перемещения дырок в полупроводнике, называется дырочной проводимостью или проводимостью р-типа (от лат. positivus - положительный). Полупроводники подразделяют на чистые полупроводники, примесные полупроводники n-типа, примесные полупроводники р-типа.
Чистые полупроводники обладают собственной проводимостью. В создании тока участвуют свободные заряды двух типов: отрицательные (электроны) и положительные (дырки). В чистом полупроводнике концентрация свободных электронов и дырок одинакова.
При введении в полупроводник примесей возникает примесная проводимость. Изменяя концентрацию примеси, можно менять и число носителей заряда того или иного знака, т. е. создавать полупроводники с преимущественной концентрацией отрицательного или положительного заряда. Примесные полупроводники n-типа обладают электронной проводимостью. Основными носителями заряда являются электроны, а неосновными - дырки.
Примесные полупроводники р-типа обладают дырочной проводимостью. Основными носителями заряда являются дырки, а неосновными - электроны.
Представляет собой соединение полупроводников р- и л-типа. Сопротивление области контакта зависит от направления тока. Если диод включить в цепь, чтобы область кристалла с электронной проводимостью n-типа была подсоединена к положительному полюсу, а область с дырочной проводимостью р-типа к отрицательному полюсу, то тока в цепи не будет, так как переход электронов из n-области в р-область затрудняется.
Если р-область полупроводника подключить к положительному полюсу, а n-область к отрицательному, то в этом случае ток проходит через диод. За счёт диффузии основных носителей тока в чужой полупроводник в области контакта образуется двойной электрический слой, препятствующий движению зарядов. Внешнее поле, направленное от р к n, частично компенсирует действие этого слоя, и при увеличении напряжения ток быстро возрастает.
В электричестве выделяют три основных группы материалов – это проводники, полупроводники и диэлектрики. Основным их отличием является возможность проводить ток. В этой статье мы рассмотрим, чем отличаются эти виды материалов и как они ведут себя в электрическом поле.
Что такое проводник
Вещество, в котором присутствуют свободные носители зарядов, называют проводником. Движение свободных носителей называют тепловым. Основной характеристикой проводника является его сопротивление (R) или проводимость (G) – величина обратная сопротивлению.
Говоря простыми словами – проводник проводит ток.
К таким веществам можно отнести металлы, но если говорить о неметаллах то, например, углерод – отличный проводник, нашел применение в скользящих контактах, например, щетки электродвигателя. Влажная почва, растворы солей и кислот в воде, тело человека – тоже проводит ток, но их электропроводность зачастую меньше, чем у меди или алюминия, например.
Металлы являются отличными проводниками, как раз таки благодаря большому числу свободных носителей зарядов в их структуре. Под воздействием электрического поля заряды начинают перемещаться, а также перераспределяться, наблюдается явление электростатической индукции.
Что такое диэлектрик
Диэлектриками называют вещества, которые не проводят ток, или проводят, но очень плохо. В них нет свободных носителей зарядов, потому что связь частиц атома достаточно сильная, для образования свободных носителей, поэтому под воздействием электрического поля тока в диэлектрике не возникает.
Газ, стекло, керамика, фарфор, некоторые смолы, текстолит, карболит, дистиллированная вода, сухая древесина, резина – являются диэлектриками и не проводят электрический ток. В быту диэлектрики встречаются повсеместно, например, из них делаются корпуса электроприборов, электрические выключатели, корпуса вилок, розеток и прочее. В линиях электропередач изоляторы выполняются из диэлектриков.
Однако, при наличии определенных факторов, например повышенный уровень влажности, напряженность электрического поля выше допустимого значения и прочее – приводят к тому, что материал начинает терять свои диэлектрические функции и становится проводником. Иногда вы можете слышать фразы типа «пробой изолятора» — это и есть описанное выше явление.
Если сказать кратко, то основными свойствами диэлектрика в сфере электричества являются электроизоляционные. Именно способность препятствовать протеканию тока защищает человека от электротравматизма и прочих неприятностей. Основной характеристикой диэлектрика является электрическая прочность – величина равная напряжению его пробоя.
Что такое полупроводник
Полупроводник проводит электрический ток, но не так как металлы, а при соблюдении определенных условий – сообщении веществу энергии в нужных количествах. Это связано с тем, что свободных носителей (дырок и электронов) зарядов слишком мало или их вовсе нет, но если приложить какое-то количество энергии – они появятся. Энергия может быть различных форм – электрической, тепловой. Также свободные дырки и электроны в полупроводнике могут возникать под воздействием излучений, например в УФ-спектре.
Где применяются полупроводники? Из них изготавливают транзисторы, тиристоры, диоды, микросхемы, светодиоды и прочее. К таким материалам относят кремний, германий, смеси разных материалов, например арсенид-галия, селен, мышьяк.
Чтобы понять, почему полупроводник проводит электрический ток, но не так как металлы, нужно рассматривать эти материалы с точки зрения зонной теории.
Зонная теория
Зонная теория описывает наличие или отсутствие свободных носителей зарядов, относительно определенных энергетических слоев. Энергетическим уровнем или слоем называют количество энергии электронов (ядер атомов, молекул – простых частиц), их измеряют в величине Электронвольты (ЭВ).
На изображении ниже показаны три вида материалов с их энергетическими уровнями:
Обратите внимание, что у проводника энергетические уровни от валентной зоны до зоны проводимости объединены в неразрывную диаграмму. Зона проводимости и валентная зоны накладываются друг на друга, это называется зоной перекрытия. В зависимости от наличия электрического поля (напряжения), температуры и прочих факторов количество электронов может изменяться. Благодаря вышеописанному, электроны могут передвигаться в проводниках, даже если сообщить им какое-то минимальное количество энергии.
У полупроводника между зоной валентности и зоной проводимости присутствует определенная запрещенная. Ширина запрещенной зоны описывает, какое количество энергии нужно сообщить полупроводнику, чтобы начал протекать ток.
У диэлектрика диаграмма похожа на ту, которая описывает полупроводники, однако отличие лишь в ширине запрещенной зоны – она здесь во много раз большая. Различия обусловлены внутренним строением и вещества.
Мы рассмотрели основные три типа материалов и привели их примеры и особенности. Главным их отличием является способность проводить ток. Поэтому каждый из них нашел свою сферу применения: проводники используются для передачи электроэнергии, диэлектрики – для изоляции токоведущих частей, полупроводники – для электроники. Надеемся, предоставленная информация помогла вам понять, что собой представляют проводники, полупроводники и диэлектрики в электрическом поле, а также в чем их отличие между собой.
Термин имеет два значения: 1) электропроводящее вещество (например, металл или электролит), 2) деталь, изделие или конструкция, позволяющие передавать электричество.
Первое значение используется в физике и в материаловедении, где все материалы по своей электропроводности делятся на проводники, диэлектрики и полупроводники. В энерготехнике чаще пользуются вторым значением этого термина. Передача электрической энергии по проводникам может происходить - от одного элемента источника, преобразователя или приемника электрической энергии к другому по соединяющим проводникам на расстояние от нескольких нанометров (например, в интегральных схемах) до нескольких метров (например, в мощном силовом оборудовании); - от одного элемента электроустановки к другому или от одной электроустановки к другой по электрическим линиям на расстояние от нескольких метров (например, в пределах одной установки) до нескольких тысяч километров (между крупными энергосистемами).
Совокупность линий и их узлов в электроустановке называется электропроводкой , а совокупность линий и их узлов, связывающая между собой электроустановки, – электрической сетью . По назначению и протяженности в энергосистемах различают системообразующие (основные) и распределительные сети, на предприятиях межцеховые и цеховые сети и др.
Передачу электрического заряда по проводнику (льняной нити) обнаружил в 1663 г. мэр города Магдебурга Отто фон Гюрике (Otto von Guericke, 1602–1686), который перед этим в том же году изготовил первый в мире электростатический генератор. Более подробное исследование электрических явлений началось в 18-м веке, и 2 июля 1729 года английский физик-любитель Стивен Грей (Stephen Gray, 1666–1735) проложил, использовав для проверки передаваемости электричества, конопляную веревку длиной в 80,5 футов на горизонтальных шелковых шнурах (рис. 4.5.1); этим он создал первую в мире электрическую линию. 14 июля он провел публичную демонстрацию линии, длина которой была уже 650 футов, а проводом в которой по-прежнему служила конопляная веревка, проложенная по шелковым шнурам, натянутым между опорами (первая воздушная линия). Опыт, несмотря на очень плохую проводимость провода, удивительным образом удался; веревка, очевидно, была (благодаря английскому климату) достаточно влажной. Грей впервые ввел также классификацию веществ на проводящие и непроводящие. Спустя 10 лет (в 1739 году) другой английский физик Жан Теофил Дезагюлье (Jean Theophile Desaguliers, 1683–1744) ввел понятие проводник (англ. conductor). Первую воздушную линию с металлическими (железными) проводами построил в 1744 году в Эрфурте (Erfurt, Германия) немецкий профессор философии Андреас Гордон (Andreas Gordon, 1712–1751), а первую опытную кабельную (телеграфную) линию проложил в 1841 году в Санкт-Петербурге Борис Семенович Якоби (Moritz Hermann Jacobi).
Рис. 1. Принцип устройства первой электрической линии Стивена Грея. 1 конопляная веревка (провод), 2 шелковые шнуры (изоляторы)
В технике электропередачи находят применение как гибкие, так и жесткие проводники. К первым относятся различные провода и кабели , ко вторым шины . Провода и шины могут быть изолированными или неизолированными (голыми). Изолированные провода и кабели могут содержать от одной до нескольких токоведущих жил , изолированных друг от друга.
Отличительным признаком кабеля является герметичная оболочка, изготовленная из полимерных материалов (например, из поливинилхлорида) или из металла (в настоящее время чаще всего из алюминия, раньше главным образом из свинца), защищающая жилы от вредных воздействий окружающей среды. Упрощенная классификация проводников по их гибкости, изоляции и области применения приведена на рис. 2.

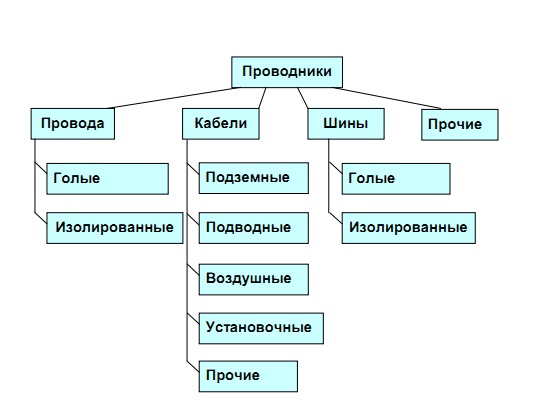

Рис. 2. Классификация проводников (упрощенно)
Металлическая часть жил, в зависимости от сечения и требуемой гибкости, может быть массивной или состоять из проволок; диаметр проволок может при этом составлять от десятых долей миллиметра (в тонкопроволочных жилах) до нескольких миллиметров. От проводников требуется
Высокая электропроводность,
- хорошие контактные свойства,
- высокая электрическая прочность изоляции,
- достаточная механическая прочность,
- достаточная гибкость (в случае проводов и кабелей),
- долгосрочная химическая стабильность,
- достаточная стойкость при нагреве,
- достаточная теплоемкость,
- защищенность от внешних воздействий,
- безвредность для окружающей среды,
- простота использования в электромонтажных работах,
- умеренная стоимость.
Из электропроводных материалов этим требованиям лучше всех соответствуют
- чистая (без каких-либо примесей) медь,
- чистый алюминий (по соображениям надежности начиная с сечения 16 mm2),
- в проводах воздушных линий
- комбинации алюминия и стали.
Из изоляционных материалов наиболее часто используют
- полиэтилен n ,
- поливинилхлорид n , который лучше других материалов сопротивляется воспламенению, но который содержит ядовитый и опасный для окружающей среды хлор, - синтетические (в том числе особо нагревостойкие кремнийорганические) каучуки.
Проводники (и жилы многожильных проводников) делятся по их назначению
- на рабочие проводники
(к которым в случае переменного тока относятся фазные и нейтральные проводники; в некоторых сетях или установках нейтральные проводники могут отсутствовать);
- на защитные проводники
, необходимые для обеспечения безопасности людей;
- на вспомогательные проводники
(например, для управления, связи или сигнализации). Рабочие проводники могут быть все изолированы от земли, но часто один из них (обычно нейтральный) заземлен. Таким рабочим заземлением достигается более низкое и равномерно распределенное напряжение фазных проводников относительно земли, что, например, в сетях высокого напряжения позволяет снизить стоимость изоляции.
Защитные проводники предусмотрены для надежного заземления тех частей электроустановок, которые при нарушении изоляции могут оказаться под напряжением (открытых проводящих частей). Такое защитное заземление должно исключить возникновение опасного напряжения между этими частями и землей и тем самым исключить возможность поражения людей электрическим током. В электрических сетях низкого напряжения ранее практиковалось совмещение защитного и нейтрального проводников; в настоящее время эти проводники, по соображениям надежности и безопасности, друг от друга отделены.
При использовании электроприборов человек постоянно сталкивается с веществами, которые являются проводниками, полупроводниками и диэлектриками, не проводящими ток. Эти материалы отличаются степенью электропроводности. Для того чтобы работать с бытовой техникой, необходимо знать все их особенности и характеристику. Выбрать лучший проводник электрического тока можно из металлов.
Проводниками тока называют те вещества, в которых количество свободных электрических зарядов превышает число связанных. Они могут начинать двигаться под влиянием внешней силы. Состояние материалов может быть газообразным, твёрдым и жидким. Электричество может протекать по металлической проволоке, если её подключить между двумя проводниками с разными потенциалами.
Ток переносят электроны, не связанные между собой атомами. Именно они способны охарактеризовать способность предмета пропускать через себя электрические заряды, или величину проводимости тока. Её значение обратно пропорционально сопротивлению, она измеряется в сименсах: См = 1/Ом.
Основные носители электричества в природе - это ионы, дырки и электроны. Поэтому способность к проводимости делят на три вида:
- ионную;
- электронную;
- дырочную.
Приложенное напряжение даёт возможность оценить качество проводника. Эту способность вещества называют ещё вольт-амперной характеристикой.
После того как получилось разобраться с тем, что проводит электрический ток, нужно узнать особенности некоторых веществ. Проводники могут быть разными - металлическая проволока, морская вода. Но в них ток различается, поэтому вещества делят на две группы:
- первого рода, в которых электричество протекает по электронам;
- второй вид - на основе ионов.
К первым относят все металлы и углерод. Ко второму роду относят щелочи, кислоты, соляные расплавы - электролиты. В них ток представляет упорядоченное движение отрицательных и положительных ионов. Электричество в таких материалах протекает при любом показателе напряжения. В обычных условиях хороший проводник электрического тока
- это изделие из золота, серебра, алюминия или меди.
Их двух последних материалов изготавливают кабели, отличающиеся низкой стоимостью. Качественное жидкое вещество, проводящее ток - ртуть, а также ток хорошо протекает через углерод. Но это вещество не обладает гибкостью, поэтому на практике его не применяют. Хотя физики недавно смогли представить углерод в форме графена, что позволило из его нитей изготавливать шнуры.
У графеновых изделий сопротивление такое, что оно является недопустимым для проводников. Их позволительно использовать только в нагревателях. В этом случае металлические провода из никеля и хрома проигрывают, так как они не могут выдержать очень высокую температуру. Спирали в лампах дневного света изготавливают из вольфрама. Этот материал способен накаливаться, так как вещество является тугоплавким.
Во время протекания электричества проводник попадает под определённое воздействие. Самое главное - это повышение температуры. А также выделяют некоторые химические реакции, которые могут изменить физические свойства вещества. Более всего такому влиянию подвергаются проводники второго рода. В них протекает химическая реакция, которую называют электролизом.
Ионы веществ около электрических полюсов получают необходимый заряд и восстанавливают исходное состояние, которое было у них до образования щелочи, кислоты или соли. С помощью электролиза химики и физики могут получать чистые химические вещества из природного сырья. Таким образом создают алюминий и другие виды металлов.
Вещества первого и второго рода участвуют в других процессах, кроме проводимости электричества. К примеру, во время взаимодействия кислоты со свинцом возникает химическая реакция, которая вызывает выделение тока. По такому принципу работают все аккумуляторы. Проводники первой группы при контакте друг с другом могут изменяться. Медь и алюминий при эксплуатации нужно покрывать специальной оболочкой, иначе оба металла просто расплавятся. Влажный воздух приведёт к тому, что произойдёт электрохимическая реакция. Поэтому проводники покрывают слоем лака или другого защитного материала.
Некоторые проводники не могут оказывать электричеству сопротивление при холодном воздухе. Такое явление называют сверхпроводимостью, которая соответствует значению температуры, близкой к химическому состоянию жидкого гелия. Но исследования привели к тому, что есть новые проводники с высокими показателями температуры.
Такие вещества были открыты в 20 веке. Керамика из кислорода, бария, меди и лантана при обычных условиях не проводит ток, но после нагревания становится сверхпроводником . На практике выгодно использовать вещества, которые могут пропускать электричество при 58 градусах по Кельвину и выше - температуре, превышающей отметку кипения азота.
Жидкость и газы, проводящие ток, используют реже твёрдых веществ. Но и они необходимы для изготовления современных электрических приборов.
