Электричество соединение проводов. Соединение проводов – методы надежных способов соединения проводов разных видов, типов и сечений (120 фото). Скотч-локи, ScotchLok, электрический соединитель с врезным контактом

Наиболее важными элементами любой электрической сети являются точки соединения проводов. От качества и правильности проведения этих работ зависит надежность и долговечность электрической сети. К сожалению, такие некачественные работы нельзя диагностировать, недостатки проявляются при нагрузке системы. При этом некачественное соединение начинает разогреваться и это зачастую приводит к пожару, который далеко не всегда удается локализовать.

В этом обзоре описаны основные виды соединения проводов с фото, их классификация и применение.

Регламентирующие документы

Существует множество способов соединения проводов. Их применение или запрет регламентируется действующими правилами устройства электроустановок (ПУЭ), которые утверждает Минэнерго РФ. Они не должны противоречить действующему документу.

Нормативная база с течением времени корректируется, так как идёт неуклонный рост потребления электроэнергии и некоторые типы соединений не обеспечивают необходимой в современных условиях надежности. Например, в соответствии с действующими правилами нельзя применять скрутку без дополнительной фиксации, которая широко применялась ранее, так как существуют более качественные и не менее доступные современные технологии.

Для того чтобы определить то, как лучше соединить провода, необходимо изучить все доступные технологии, определить их достоинства и недостатки. В первую очередь они классифицируются по необходимости наличия дополнительных навыков для проведения работ. Не требуют их крепления с использованием клемм, различных пружинных зажимов, болтов и колпачков СИЗ.

У каждого решения есть свои достоинства и недостатки. В первую очередь они различаются по простоте и надежности монтажа. В общих чертах можно сказать, что быстро выполненные контакты с применением различных клемм и зажимов, со временем могут ослабевать и приводить к авариям. Качественные контакты, выполненные с применением гильз, пайки или сварки требуют большего времени и не подвергаются разборке.

Таким образом, надежность прямо пропорциональна трудоемкости. Прежде тем как соединять провода своими руками следует ознакомиться с инструкциями. Стоит отметить, что во всех работах требуется предварительной очистки материалов от оксидной пленки.

Технические характеристики различных вариантов

Давайте более детально рассмотрим способы электромонтажа, требующие дополнительных инструментов. Они позволяют получить надежные подключения, рассчитанные на большие токи.

Пайка

Этот тип соединения электрических проводов широко распространен. Наиболее часто он применяется для медных проводников. Для этого нужен паяльник, олово и канифоль. Жало смачивается небольшим количеством расплавленного припоя, который потом переносится на скрутку при её нагреве. Остатки канифоли испаряются при прогреве. Перед пайкой нескольких жил имеет смысл залудить каждый из них по отдельности.

Такие решения очень удобно применять для проводников небольшого диаметра, как одножильные, так и с большим числом жил. Работу следует выполнять как можно быстрее, чтобы не расплавить пластиковую изоляцию. Таким способом можно соединять и алюминий, но для этого требуется специальный флюс и припой.

Сварка

Сварка выдерживает большие токи и обладает механической прочностью. Так можно соединять как медь, так и алюминий. Он очень удобен для жил большого диаметра. Они скручиваются в один пучок, и с использованием сварочного аппарата через него пропускается большой ток, который расплавляет металл на конце скрутки.

Для того чтобы получить аккуратный контакт необходимо сначала потренироваться и подобрать параметры работы сварочного оборудования. Сделать это можно с использованием ненужных обрезков. Необходимо расплавить металл не повредив изоляцию.

Опрессовка

Опрессовка выполняется с помощью гильз и специального инструмента. Они бывают из меди и алюминия. Эта операция достаточно проста, но требует подбора гильз нужного размера и особого инструмента, для их сжатия.

Работы выполняются достаточно просто: жилы сворачиваются в пучок, вставляются в гильзу и обжимаются в нескольких местах. Он может выдерживать большой ток. Самая большая сложность состоит в подборе гильз нужного диаметра: они не должны быть слишком большими или маленькими.

Скрутка

Как было описано выше этот способ нельзя использовать без дополнительной фиксации. Так как она не позволяет создать надежный контакт. Скрутка применяется в комбинации с пайкой, сваркой, опрессовкой или использованием СИЗ. Перед фиксацией провода подвергаются скрутке.

Описанные три метода предусматривают их последующую электрическую изоляцию. Для этого применяют изолирующую ленту для электромонтажных работ или термоусадочные трубки. Они выполнены из полимерного материала, который позволяет при нагреве уменьшать их диаметр в несколько раз.

Выпускается продукция различной номенклатуры. В первую очередь следует выделить необходимость использования вне помещений светостойких материалов. Для усадки лучше всего воспользоваться промышленным феном или аккуратно прогреть полимерную трубку паяльником.

Для надежности следует после установки первой трубки смонтировать вторую трубку большего диаметра. После усадки материал должен надежно закрывать концы контакта.

Следующие решения не требуют дополнительной оснастки и позволяют легко выполнить правильное соединение проводов при начальном уровне квалификации.

Клеммные колодки

Ранее они широко применялись, благодаря своей дешевизне и надежности. На ней можно соединять провода разных сечений. Они могут быть медными или алюминиевыми, могут состоять из одной или множества жил. Их зажимают винтами на контактной колодке.

Недостатком является то, что они соединяются только попарно. Для большего числа подключений требуется изготавливать специальные перемычки. Существуют другие варианты более легкого подключения.

Соединительные изолирующие зажимы

Одним из них является использование СИЗ колпачков. Это пластмассовый колпачок внутри которого установлена пружина из металла. Она накручивается на пучок, скручивая их, пластмасса служит электрической изоляцией. Такой контакт очень надежен. Существует отечественная разработка фирмы КЗТ, которая одевается непосредственно на скрутку.

Зажимы Wago

Этот вид подключения покорил рынок удобством и простотой применения. Ими соединяются всевозможные проводники. Зажимы выпускаются на различное число соединений.

Недостатком является то, что в конструкции имеется пружина, которая может со временем ослабнуть, что может привести к аварии и возгоранию. Поэтому следует приобретать только оригинальные, фирменные изделия.

Болтовые крепления

Такой тип крепления является классическим, позволяет соединять медь с алюминием. Состоит из болта с гайкой и трех шайб. Его можно изготовить самостоятельно при отсутствии других соединителей.

Заключение

Выбор того как лучше соединить провода зависит от их типа, бюджета и времени. Если следовать правилам ПУЭ, то можно выполнить безопасные и надежные контакты, которые будут служить долгие годы. Следует помнить, что в любом случае эти работы нужно выполнять максимально аккуратно и осмотрительно, без спешки.

Фото процесса соединения проводов

Способы соединения проводов

Контактные соединения проводников являются очень важным элементом электрической цепи, поэтому при выполнении электромонтажных работ нужно всегда помнить, что надежность любой электрической системы в значительной степени определяется качеством выполнения электрических соединений.

Ко всем контактным соединениям предъявляются определенные технические требования. Но в первую очередь эти соединения должны обладать устойчивостью к механическим факторам, быть надежными и безопасными.

При малой площади соприкосновения в зоне контакта может возникать довольно значительное сопротивление для прохождения тока. Сопротивление в месте перехода тока из одной контактной поверхности в другую называется переходным контактным сопротивлением, которое всегда больше, чем сопротивление сплошного проводника таких же размеров и формы. В процессе эксплуатации свойства контактного соединения под действием разнообразных факторов внешнего и внутреннего характера могут настолько ухудшиться, что увеличение его переходного сопротивления может вызвать перегрев проводов и создать аварийную ситуацию. Переходное контактное сопротивление в значительной степени зависит от температуры, при повышении которой (в результате прохождения тока) происходит увеличение переходного сопротивления контакта. Нагрев контакта приобретает особое значение и в связи с его влиянием на процесс окисления контактных поверхностей. При этом окисление поверхности контакта идет тем интенсивнее, чем выше температура контакта. Появление оксидной пленки, в свою очередь, вызывает очень сильное увеличение переходного сопротивления.

Это элемент электрической цепи, где осуществляется электрическое и механическое соединение двух или нескольких отдельных проводников. В месте соприкосновения проводников образуется электрический контакт - токопроводящее соединение, через которое ток протекает из одной части в другую.

Простое наложение или легкое скручивание контактных поверхностей соединяемых проводников не обеспечивает хорошего контакта, так как из-за микронеровностей действительное соприкосновение происходит не по всей поверхности проводников, а только в немногих точках, что приводит к значительному увеличению переходного сопротивления.

В месте соприкосновения двух проводников всегда возникает переходное сопротивление электрического контакта, величина которого зависит от физических свойств соприкасающихся материалов, их состояния, силы сжатия в месте контакта, температуры и фактической площади соприкосновения.

С точки зрения надежности электрического контакта алюминиевый провод не выдерживает конкуренции с медным . Предварительно очищенная поверхность алюминия после нескольких секунд пребывания на воздухе покрывается тонкой твердой и тугоплавкой окисной пленкой, обладающей высоким электрическим сопротивлением, что приводит к повышенному переходному сопротивлению и сильному нагреву зоны контакта, в результате чего еще больше увеличивается электрическое сопротивление. Еще одной особенностью алюминия является его низкий предел текучести. Сильно затянутое соединение алюминиевых проводов с течением времени ослабевает, что приводит к снижению надежности контакта. Кроме того, алюминий обладает худшей проводимостью. Именно поэтому применение в бытовых электрических системах алюминиевых проводов не только неудобно, но и опасно.

Медь окисляется на воздухе при обычных температурах жилых помещений (около 20 °С). Образующаяся при этом окисная пленка не обладает большой прочностью и легко разрушается при сжатии. Особенно интенсивное окисление меди начинается при температурах выше 70 °С. Оксидная пленка на медной поверхности сама по себе обладает незначительным сопротивлением и мало влияет на величину переходного сопротивления.

Состояние контактных поверхностей оказывает решающее влияние на рост переходного сопротивления контакта. Для получения устойчивого и долговечного контактного соединения должна быть выполнена качественная зачистка и обработка поверхности соединяемых проводников. Изоляцию с жил снимают на нужную длину специализированным инструментом или ножом. Затем оголенные части жил зачищают наждачной шкуркой и обрабатывают ацетоном или уайт-спиритом. Длина разделки зависит от особенностей конкретного способа соединения, ответвления или оконцевания.

Переходное контактное сопротивление в значительной степени уменьшается при увеличении силы сжатия двух проводников, так как от нее зависит действительная площадь соприкосновения. Таким образом, для уменьшения переходного сопротивления в соединении двух проводников необходимо обеспечить достаточное их сжатие, но без разрушающих пластических деформаций.

Существует несколько способов монтажа электрического соединения. Наиболее качественным из них всегда будет то, которое обеспечивает в конкретных условиях наиболее низкое значение переходного контактного сопротивления как можно более длительное время.

Согласно «Правилам устройства электроустановок» (п. 2.1.21), соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи сварки, пайки, опрессовки или сжимов (винтовых, болтовых и т. и.) в соответствии с действующими инструкциями. В таких соединениях всегда можно добиться стабильно низкого переходного контактного сопротивления. При этом необходимо соединять провода с соблюдением технологии и с использованием соответствующих материалов и инструментов.

Это важная и ответственная операция. Она может выполняться различными способами: при помощи клеммников, методом пайки и сварки, опрессовкой, а зачастую обычной скруткой. У всех этих способов есть определенные преимущества и недостатки. Выбрать способ соединения необходимо перед началом монтажа, так как это предполагает и подбор соответствующих материалов, инструментов и оборудования.

При соединении проводов следует соблюдать одинаковую цветность нулевых, фазных и заземляющих проводов. Обычно фазный провод - коричневый или красный, нулевой рабочий - голубой, провод защитного заземления - желто-зеленый.

Очень часто электрикам приходится подключать провод к уже существующей линии. Иными словами, необходимо создать ответвление проводов. Такие соединения выполняются с помощью специальных ответвительных сжимов, клеммных колодок и прокалывающих зажимов.

При непосредственном медь с алюминием образуют гальваническую пару, и в месте контакта возникает электрохимический процесс, в результате которого алюминий разрушается. Поэтому для соединения медных и алюминиевых проводов нужно использовать специальные клеммные или болтовые соединения.

Провода, подключаемые к различным устройствам, часто нуждаются в специальных наконечниках, которые способствуют обеспечению надежного контакта и снижению переходного сопротивления. Такие наконечники могут крепиться к проводу пайкой или опрессовкой.

Бывают самых различных видов. Например, для медных многопроволочных жил выпускаются наконечники из цельнотянутой медной трубы, сплющенной и просверленной под болт с одной стороны.

Сварка. Соединение проводов сваркой.

Дает монолитный и надежный контакт, поэтому она широко применяется при электромонтажных работах.

Сварку выполняют по торцам предварительно зачищенных и скрученных проводников угольным электродом при помощи сварочных аппаратов мощностью около 500 Вт (для сечения скруток до 25 мм2). Ток на сварочном аппарате выставляется от 60 до 120 А в зависимости от сечения и количества свариваемых проводов.

Из-за относительно малых токов и низкой (по сравнению со сталью) температуры плавления процесс происходит без большой ослепительной дуги, без глубинного прогрева и разбрызгивания металла, что позволяет использовать вместо маски защитные очки. При этом могут быть упрощены и другие меры безопасности. По окончании сварки и остывании провода оголенный конец изолируется с помощью изоленты или термоусадочной трубки. После небольшой тренировки с помощью сварки можно довольно быстро и качественно выполнить соединения электрических проводов и кабелей в системе электроснабжения.

При сварке электрод подносится к свариваемому проводу до касания, потом отводится на небольшое расстояние (ОД-1 мм). Полученная при этом сварочная дуга оплавляет скрутку проводов до образования характерного шарика. Касание электрода должно быть кратковременным для создания нужной зоны оплавления без повреждения изоляции провода. Большую длину дуги делать нельзя, так как место сварки получается пористым из-за окисления в воздушной среде.

В настоящее время сварочные работы по соединению электрических проводов удобно выполнять инверторным сварочным аппаратом, так как он имеет небольшие объем и вес, что позволяет электромонтажнику работать на стремянке, например под потолком, повесив сварочный инверторный аппарат себе на плечо. Для сварки электрических проводов используют графитовый электрод, покрытый медью.

В соединении, полученном методом сварки, электрический ток течет по монолитному однотипному металлу. Разумеется, и сопротивление подобных соединений оказывается рекордно низким. Кроме того, такое соединение обладает прекрасной механической прочностью.

Из всех известных способов соединения проводов ни один из них по долговечности и проводимости контакта не сравнится со сваркой. Даже пайка разрушается со временем, так как в соединении присутствует третий, более легкоплавкий и рыхлый металл (припой), а на границе разных материалов всегда существует дополнительное переходное сопротивление и возможны разрушающие химические реакции.

Пайка. Соединение проводов пайкой.

Пайка представляет собой способ соединения металлов с помощью другого, более легкоплавкого металла. По сравнению со сваркой пайка является более простой и доступной. Она не требует дорогостоящего оборудования, менее пожароопасна, а навыки для выполнения хорошего качества пайки потребуются более скромные, чем при осуществлении сварного соединения. Следует отметить, что поверхность металла на воздухе обычно быстро покрывается оксидной пленкой, поэтому ее перед пайкой требуется зачистить. Но зачищенная поверхность вновь может быстро окислиться. Во избежание этого на обработанные места наносят химические вещества - флюсы, повышающие текучесть расплавленного припоя. Благодаря этому пайка получается прочнее.

Пайка также является лучшим способом оконцевания медных многопроволочных жил в кольцо - пропаянное кольцо равномерно покрывается припоем. При этом все проволоки должны полностью входить в монолитную часть кольца, а его диаметр должен соответствовать диаметру винтового зажима.

Процесс пайки проводов и жил кабелей заключается в покрытии разогретых концов соединяемых жил расплавленным оловянисто-свинцовым припоем, который обеспечивает после затвердения механическую прочность и высокую электропроводность неразъемного соединения. Пайка должна быть гладкой, без пор, загрязнений, наплывов, острых выпуклостей припоя, инородных вкраплений.

Для пайки медных жил малых сечений используют трубки припоя, заполненные канифолью, или раствор канифоли в спирте, который перед пайкой наносят на место соединения.

Для создания качественного пропаянного контактного соединения жилы проводов (кабелей) необходимо тщательно облудить, а затем скрутить и обжать. От правильной скрутки в значительной степени зависит качество пропаянного контакта.

После пайки контактное соединение защищается несколькими слоями изоляционной ленты или термоусадочной трубкой. Вместо изоляционной ленты пропаянное контактное соединение можно защитить изоляционным колпачком (СИЗ). Перед этим желательно готовое соединение покрыть влагостойким лаком.

Нагрев деталей и припоя производится специальным инструментом, который называется паяльником. Обязательным условием создания надежного соединения способом пайки является одинаковая температура спаиваемых поверхностей. Большое значение для качества пайки имеет соотношение температуры жала паяльника и температуры плавления. Естественно, что добиться этого можно только при помощи правильно подобранного инструмента.

Паяльники различаются по конструкции и мощности. Для выполнения бытовых электромонтажных работ вполне достаточно обычного электрического стержневого паяльника мощностью 20-40 Вт. Желательно, чтобы он был оснащен регулятором температуры (с термодатчиком) или хотя бы регулятором мощности.

Опытные электромонтажники часто используют для пайки оригинальный способ. В рабочем стержне мощного паяльника (не менее 100 Вт) высверливается отверстие диаметром 6-7 мм и глубиной 25-30 мм и заполняется припоем. В разогретом состоянии такой паяльник представляет собой небольшую лудильную ванночку, которая позволяет быстро и качественно пропаять несколько многожильных соединений. Перед пайкой в ванночку бросается небольшое количество канифоли, которая препятствует появлению оксидной пленки на поверхности проводника. Дальнейший процесс пайки заключается в опускании скрученного соединения в такую импровизированную ванночку.

Одним из распространенных способов создания контакта является использование винтовых клеммников . В них надежный контакт обеспечивается за счет затяжки винта или болта. При этом к каждому винту или болту рекомендуется присоединять не более двух проводников. При использовании в таких соединениях многопроволочных жил концы проводов требуют предварительного облужения или применения специальных наконечников. Преимуществом таких соединений являются их надежность и разборность.

По назначению клеммники могут быть проходными и соединительными.

Предназначены для соединения проводов между собой. Они обычно применяются для коммутации проводов в распределительных коробках и распределительных щитах.

Проходные клеммники используются , как правило, для подключения к сети различных приборов (люстр, светильников и т. д.), а также при сращивании проводов.

При соединении при помощи винтовых клеммников проводов с многопроволочными жилами их концы нуждаются в предварительной пропайке или опрессовке специальными наконечниками.

При работе с проводами из алюминия использование винтовых клеммников не рекомендуется, так как алюминиевые жилы при их затяжке винтами склонны к пластической деформации, что приводит к снижению надежности соединения.

В последнее время очень популярным приспособлением для соединения проводов и жил кабелей стали самозажимные клеммники типа WAGO . Они предназначены для соединения проводов сечением до 2,5 мм2 и рассчитаны на рабочий ток до 24 А, что позволяет подключать к соединенным ими проводам нагрузку до 5 кВт. В таких клеммниках можно соединить до восьми проводов, что значительно ускоряет монтаж проводки в целом. Правда, по сравнению со скруткой, они занимают в распаянных коробках больше места, что не всегда удобно.

Безвинтовой клеммник принципиально отличается тем, что его монтаж не требует никаких инструментов и навыков. Зачищенный на определенную длину провод с небольшим усилием вставляется на свое место и надежно поджимается пружиной. Конструкция безвинтового клеммного соединения была разработана в немецкой фирме WAGO еще в 1951 г. Существуют и другие фирмы-производители такого типа электротехнических изделий.

В подпружиненных самозажимных клеммниках, как правило, слишком мала площадь эффективно контактирующей поверхности. При больших токах это приводит к нагреву и отпуску пружин, в результате чего происходит потеря их упругости. Поэтому такие устройства следует использовать лишь на подводках, не подвергающихся большим нагрузкам.

Фирма WAGO выпускает клеммники и для установки на DIN-рейку, и для крепления винтами к плоской поверхности, но при монтаже в составе домашней электропроводки применяются строительные клеммники. Эти клеммники выпускаются трех видов: для распределительных коробок, для арматуры светильников и универсальные.

Клеммники WAGO для распределительных коробок позволяют соединять от одного до восьми проводников сечением 1,0-2,5 мм2 или три проводника сечением 2,5-4,0 мм2. А клеммники для светильников соединяют 2-3 проводника сечением 0,5-2,5 мм2.

Технология соединения проводов при помощи самозажимных клеммников очень проста и не требует специальных инструментов и особых навыков.

Существуют также клеммники, в которых фиксация проводника осуществляется при помощи рычажка. Такие устройства позволяют добиться хорошего прижима, надежного контакта и при этом легко разбираются.

Одним из популярных среди электромонтажников соединительных изделий является . Такой зажим представляет собой пластмассовый корпус, внутри которого находится анодированная коническая пружина. Для соединения проводов их зачищают на длину около 10-15 мм и складывают в общий пучок После чего на него накручивают СИЗ, вращая по часовой стрелке до упора. При этом пружина обжимает провода, создавая необходимый контакт. Конечно, все это происходит только тогда, когда колпачок СИЗ подобран правильно по своему номиналу. С помощью такого зажима возможно соединение нескольких одиночных проводов общей площадью 2,5-20 мм2. Естественно, что колпачки в этих случаях разного типоразмера.

В зависимости от размера СИЗы имеют определенные номера и подбираются по суммарной площади поперечного сечения скручиваемых жил, которая всегда указана на упаковке. При выборе колпачков СИЗ следует ориентироваться не только на их номер, но и на суммарное сечение проводов, на которое они рассчитаны. Цвет изделия не имеет никакого практического значения, но может использоваться для маркировки фазных и нулевых жил и заземляющих проводов.

Зажимы СИЗ в значительной степени ускоряют монтаж, а за счет изолированного корпуса не требуют дополнительной изоляции. Правда, качество соединения у них несколько ниже, чем у винтовых клеммников. Поэтому при прочих равных условиях предпочтение все-таки следует отдать последним.

Скрутка. Соединение проводов скруткой.

Скрутка оголенных проводов как способ соединения в «Правилах устройства электроустановок» (ПУЭ) не включена. Но несмотря на это многие опытные электромонтажники рассматривают правильно выполненную скрутку как вполне надежное и качественное соединение, утверждая, что переходное сопротивление в нем практически не отличается от сопротивления в целом проводнике. Как бы то ни было, хорошую скрутку можно считать одним из этапов соединения проводов пайкой, сваркой или колпачками СИЗ. Поэтому качественно выполненная скрутка является залогом надежности всей электрической проводки.

Если провода соединены по принципу «как получилось», в месте их контакта может возникнуть большое переходное сопротивление со всеми отрицательными последствиями.

В зависимости от типа соединения скрутка может выполняться несколькими способами, которые при небольшом переходном сопротивлении способны обеспечить вполне надежное соединение.

Вначале аккуратно удаляется изоляция без повреждения жилы провода. Оголенные на длину не менее 3-4 см участки жил обрабатываются ацетоном или уайт-спиритом, зачищаются наждачной бумагой до металлического блеска и плотно скручиваются пассатижами.

Способ опрессовки широко используется для выполнения надежных соединений в распределительных коробках. При этом концы проводов зачищаются, объединяются в соответствующие пучки и впрессовываются. Соединение после опрессовки защищается изолентой или термоусадочной трубкой. Оно является неразъемным и в обслуживании не нуждается.

Опрессовка считается одним из самых надежных способов соединений проводов. Такие соединения выполняют с помощью гильз путем сплошного обжатия или местного вдавливания специальными инструментами (пресс-клещами), в которые вставляются сменные матрицы и пуансоны. При этом происходит вдавливание (или обжатие) стенки гильзы в жилы кабеля с образованием надежного электрического контакта. Опрессовка может производиться местным вдавливанием или сплошным обжатием. Сплошное обжатие обычно выполняется в форме шестигранника.

Медные провода перед опрессовкой рекомендуется обрабатывать густой смазкой, содержащей технический вазелин. Такая смазка снижает трение и уменьшает риск повреждения жилы. Непроводящая ток смазка не увеличивает переходное сопротивление соединения, так как при соблюдении технологии смазка полностью вытесняется из места контакта, оставаясь лишь в пустотах.

Для опрессовки чаще всего применяются ручные пресс-клещи. В наиболее распространенном случае рабочими органами этих инструментов являются матрицы и пуансоны. В общем случае пуансон - это подвижный элемент, производящий местное вдавливание на гильзе, а матрица - фигурная неподвижная скоба, воспринимающая давление гильзы. Матрицы и пуансоны могут быть сменными или регулируемыми (рассчитанными на разное сечение).

При монтаже обычной домашней проводки используются, как правило, небольшие опрессовочные клещи с фигурными губками.

В качестве гильзы для опрессовки можно, конечно, использовать любую медную трубку, но лучше применять специальные гильзы из электротехнической меди, длина которых соответствует условиям надежности соединения.

При опрессовке провода могут заводиться в гильзу как с противоположных сторон до взаимного соприкосновения строго посередине, так и с одной стороны. Но в любом случае суммарное сечение проводов должно соответствовать внутреннему диаметру гильзы.

О соединителях для электрических проводов очень важно знать, ведь от их качества зависит электрический контакт. Способов соединения проводов есть множество, это можно сделать старыми способами или использовать клеммные колодки.

Но не всё так гладко, есть и недостатки. В комнатных условиях алюминий под винтовым давлением начинает течь. Придётся производить периодическую ревизию клеммных колодок и подтягивать контакты, где зафиксированы алюминиевые жилы.

Если не делать этого своевременно, алюминиевая жила в клеммнике будет расшатываться, терять надёжный контакт, как следствие искрить, нагреваться, что может закончиться пожаром. С медными проводниками таких проблем не возникает, но не будет лишним производить периодическую ревизию и их контактов.

Клеммные колодки для соединения многожильных проводов не предназначены. Если в такие соединительные клеммы зажимать многожильные провода, то во время закручивания под давлением винта тонкие жилки частично могут поломаться, что приведёт к перегреву.

В случае, когда возникает необходимость зажатия многожильных проводов в клеммную колодку, то обязательно надо пользоваться вспомогательными штыревыми наконечниками.

Очень важно правильно подобрать его диаметр, чтобы провод потом не выскочил. Многожильный провод необходимо вставить в наконечник, опрессовать при помощи плоскогубцев и зафиксировать в клеммнике.

Как итог всего вышесказанного, клеммная колодка – идеальный вариант для одножильных медных проводов. С алюминиевыми и многожильными придётся соблюсти ряд дополнительных мер и требований.

Они обладают целым рядом преимуществ:
• Простота использования.
• Возможность соединения проводов из разнородных материалов.
• Защита от коррозии и других внешних воздействий.
• Надежность, прочность соединений.

Клеммники могут иметь разную конструкцию. Наиболее популярными являются 3 вида исполнения:
1. винтового;
2. пружинного;
3. ножевого;

Ещё один весьма удобный соединитель проводов – клемма на пластиковых колодках. От клеммных колодок этот вариант отличается ровным металлическим прижимом. В прижимной поверхности имеется выемка для провода, таким образом отсутствует давление на жилу от закручивающегося винта. Поэтому такие клеммы пригодны, чтобы соединять в них любые провода.

В этих зажимах всё предельно просто. Концы проводов зачищаются и помещаются между пластинами – контактными и прижимными.

Такие клеммы дополнительно оснащаются ещё прозрачной пластиковой крышкой, при необходимости её можно снять.

Монтаж проводки с использованием таких клемм отличается простотой и быстротой.

Проводок нужно засунуть в отверстие до самого конца. Там происходит его автоматическая фиксация при помощи прижимной пластины, которая придавливает провод к лужёной шине. Благодаря материалу, из которого сделана прижимная пластина, усилие прижима не ослабевает и сохраняется всё время.

Внутренняя лужёная шинка выполнена в виде медной пластины. Фиксировать в самозажимных клеммах можно и медные, и алюминиевые провода. Такие клеммы – одноразовые.

А если хотите зажимы для соединения проводов многоразового использования, то применяйте клеммники с рычажками. Подняли рычажок и в отверстие засунули провод, потом зафиксировали его там путём обратного нажатия. При необходимости рычажок снова поднимается и провод высовывается.

Старайтесь выбирать зажимы от производителя, который хорошо себя зарекомендовал. Особенно положительными характеристиками и отзывами обладают зажимы фирмы «WAGO».

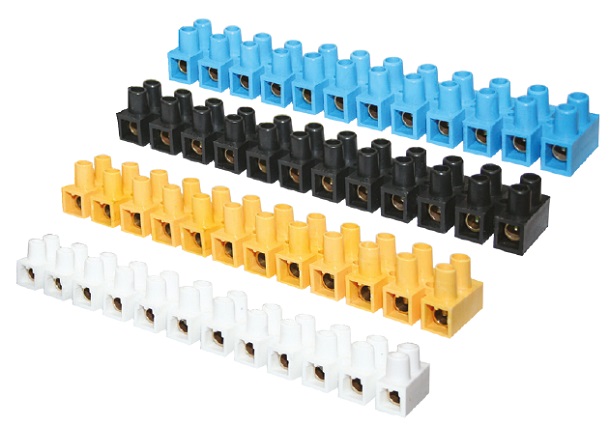

Клеммные колодки винтовые

Широко распространены в электрическом хозяйстве винтовые соединители, по сути, являющиеся вариацией трубчатого (муфтового) изделия. Они выполнены в виде трубки прямоугольной формы, но имеющей скруглённое (овальное) донышко. На верхнем плато такой трубки имеются отверстия с резьбой, куда вкручиваются стопорные винты.

Вся конструкция заключена в капроновую изоляцию. Для доступа к винтам в теле изоляции сделаны проходные каналы. Есть два вида таких клеммников (коннекторов) для соединения проводов – одиночные и групповые.

Клеммникам винтовым для соединения проводов присущи: выраженная механическая прочность; возможность работы с кабелями сечением до 25 мм; использование в цепях слабых токов и силовых. Работать с этим видом соединителей несложно.

Концевые части проводов вставляют внутрь латунной трубки и отвёрткой заворачивают стопорные винты (обычно два винта). В свою очередь, винты прижимают проводник к донной части металлической трубки.

К достоинствам винтовых колодок можно отнести:
• Не требуется специальный инструмент (нужна только отвертка).
• Возможность многократного использования.
• Возможность использования необходимого количества сегментов.

Винтовые колодки имеют также целый ряд недостатков:
1. Высокое переходное сопротивление.
2. Невысокая надежность (при вибрации ослабевают).
3. Ограничения по материалу проводов.
4. Длительность монтажа.
5. Требуется определенный навык для затяжки.
6. Необходимо ежегодное обслуживание.

Такими клеммами нежелательно. Они обладают повышенной «текучестью», соединение со временем ослабевает. Чтобы избежать нагрева из-за роста переходного сопротивления, необходимо их регулярно подтягивать. Это создает неудобства при эксплуатации.

Определенные проблемы возникают и с многожильными проводами. Винтовыми соединениями выполнить качественный монтаж можно, только используя специальные наконечники или колодки с прижимной пластиной. В противном случае, возникает вероятность повреждения жил при затягивании винта.

Таким образом, больше всего для такого исполнения подходят медные одножильные провода.

Выполнить монтаж винтовым соединением очень просто:
• От колодки отрезать необходимое количество клемм (обычным ножом).
• Зачистить изоляцию соединяемых проводов (на 5-12 мм).
• Вставить зачищенные концы проводов в клеммы.
• Затянуть винты.

Справиться с этим несложно. Главное – соблюдать осторожность при затягивании винтов и выбрать качественные клеммники.

При выборе нужно особое внимание уделять производителю продукции. Сегодня в продаже присутствует продукция разных брендов. Лучше использовать продукцию таких известных производителей, как Legrand, АВВ, Tridonic, Werit.

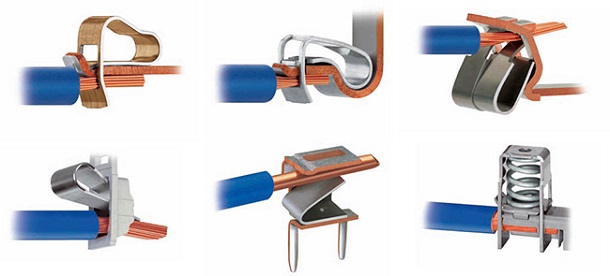

Самыми распространенными колодками этого типа считаются самозажимные клеммники фирмы WAGO.

Серия WAGO выпускается в 2 вариантах:
1. PUSH WIRE (неразъемные одноразовые).
2. CAGE CLAMP (многоразовые).

Извлечь проводник из одноразовых клемм, не повреждая клеммник, невозможно. Многоразовые имеют удобный рычажок для освобождения проводника.

Данное оборудование широко применяется не только в промышленном производстве, но и в бытовых условиях. Особенно они популярны для .

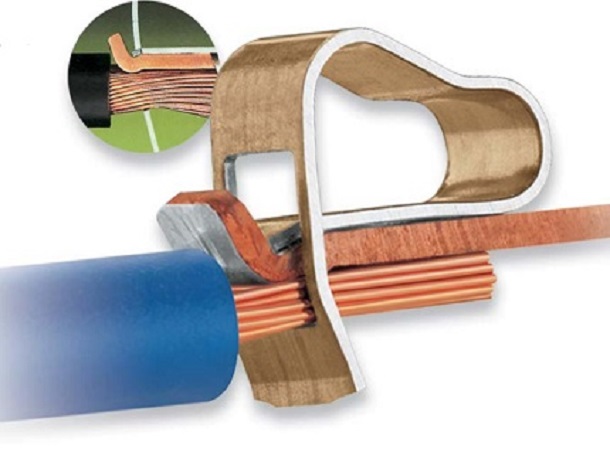

Зажим происходит при помощи пружины из стали, покрытой специальным хромоникелевым сплавом. Пружина сложной формы обеспечивает надежное, прочное соединение. Корпус, изготовленный из поликарбоната или полиамида, выдерживает широкий диапазон температур, стоек к воздействиям агрессивных сред.

Сами клеммники выполнены из луженой меди. Это значительно увеличивает контактное пятно, снижает переходное сопротивление, защищает от коррозии. Кроме этого, WAGO могут заполняться специальной смазкой, обеспечивающей дополнительную защиту от коррозии.

Все пружинные бывают 2 исполнений – под DIN-рейку и обычного исполнения.

Под DIN-рейку клеммники применяются в пультах и шкафах управления, распределительных ящиках. Они применяются везде, где присутствует повышенная вибрация (например - машиностроительная, железнодорожная промышленность).

Phoniexcontact выпускает клеммники под DIN-рейку, рассчитанные на провода как с наконечниками, так и без них сечением до 35 мм 2 . Существует возможность соединения до 50 проводов одновременно.

Основное преимущество оборудования Phoniexcontact – универсальность. Можно делать любые сборки. Все элементы легко состыковываются между собой.

Монтаж предельно прост и доступен:
• Сначала нужно подготовить проводник – зачистить изоляцию примерно на 10-13 мм.
• Для подключения провода достаточно открыть при помощи обычной отвертки зажим, вставить проводник и извлечь отвертку. Контакт замкнется автоматически.

Преимущества пружинных соединений:
1. Наличие отдельного гнезда для каждого проводника.
2. Прочное, качественное соединение.
3. Низкое переходное сопротивление.
4. Возможность состыковки проводов из различных материалов.
5. Защита от коррозии, а также других внешних воздействий.
6. Не требуется специальных инструментов.
7. Не требуется специальных навыков.
8. Возможность многоразового применения.
9. Не требует ежегодного обслуживания.
10. Устойчивость к вибрациям.
11. Свободный доступ для измерительных инструментов.
12. Распределение потенциала (при необходимости) используя перемычки.
13. К недостаткам можно отнести невысокие допустимые токи.

Кроме таких известных брендов, как WAGO, Phoniexcontact аналогичное оборудование выпускают Legrand, АВВ.

Клеммные колодки ножевого типа

Такие колодки применяются гораздо реже. В основном для цепей зануления, заземления при монтаже неразрывным токопроводящим проводником. Их используют для врезания ответвлений в несущий проводник.

Кроме этого, ножевые соединения получили широкое распространение в аудиотехнике. Выпускаются колодки шириной 5 мм для проводников сечением 0,2-1 мм 2 , шириной 6 мм для проводников 1-2,5 мм 2 . Большая площадь контакта позволяет выдерживать токи до 24 А. Цветовая гамма довольно разнообразна: желто-зеленые, оранжевые, серые, синие и красные.

Существуют одноразовые и многоразовые колодки. К одноразовым можно отнести колодки типа Scotchlok, которые выпускает компания 3М. В них состыковка нескольких проводов производится надавливанием специальным инструментом.

Их главная отличительная особенность – при монтаже не требуется зачистка проводника. Провод вместе с изоляцией вставляется в клеммник и обжимается до полной фиксации. Изоляция прорезается контактами, обеспечивая надежное неразъемное соединение.

Преимущества ножевых клеммников:
• Экономия времени на монтаж.
• Зачистка и обжимка провода не требуется.
• Безопасное соединение за счет рычага с защелкой.
• Надежность, компактность.
• Не требуется специальный инструмент.
• Не требуются специальные навыки.
• Повышенная электробезопасность.

К недостаткам можно отнести только высокую цену.

Продукция выпускается такими известными производителями, как Klemsan, Legrand, 3М, а также многими другими.

Клеммные зажимы

Клеммники для соединения проводов дают одно неоспоримое преимущество, в них можно соединять жилы из разного металла. И здесь, и в других статьях мы уже неоднократно напоминали, что скручивать между собой провода из алюминия и меди запрещено.

Образованная гальваническая пара в результате приведёт к возникновению коррозийных процессов и разрушению соединения. И не важно, насколько большой ток протекает в месте соединения. Поздно или рано, скрутка всё равно начнёт нагреваться. Выходом из такой ситуации как раз и являются клеммы.

Клеммные колодки Wago

В последние годы рынок наполнился клеммниками зарубежного производства. Нужно отдать должное: технологически иностранные конструкции выглядят более совершенными по сравнению с отечественными изделиями. С ними удобнее работать – быстрее и проще выполнять соединения.

Но с точки зрения надёжности выполненных соединений зарубежным продуктом не всё так однозначно. В этом плане отечественный продукт зачастую выглядит предпочтительнее. Однако рассмотрим некоторые примеры.

Заслуживают внимания электрические клеммы производства компании WAGO. Инженерами фирмы изобретены несколько привлекательных конструкций, где обычная клемма превращается в удобный интерфейс для подключения: Push wire, Power cage clamp, Cage clamp.

Push Wire

Технология Push Wire основана на использовании свойств жёсткости электрического проводника, за счёт чего и получают вполне надёжный контакт. Этот тип клеммников является наиболее подходящим для работы с одножильным проводом. Действительно, быстрый способ соединения Push Wire обеспечивает безоговорочно.

Достаточно лишь зачистить концевую часть провода (на 10-15 мм) и небольшим усилием протолкнуть зачищенный конец внутрь клеммы. А чтобы так же быстро извлечь проводник, его нужно вытягивать с одновременной прокруткой вокруг своей оси.

Разработаны два вида соединителей типа Push Wire: Под одиночный проводник. Под группу проводников. Конфигурация группового соединения рассчитана для работы с проводами меньшей жёсткости, чем в случае одиночного варианта. Здесь применяется несколько иная конструкция механического зажима.

Чтобы открыть доступ к отверстиям ввода проводника, необходимо приложить некоторое усилие к нажимной кнопке. Также есть модели Push wire без кнопки – под нажимное действие отвёрткой.

Универсальный Power cage clamp

Этот клеммник принадлежит к разряду универсальных разработок. Он изготовлен под любой тип электрического провода сечением 6 – 95 мм. Конструктивно Power cage clamp представляет собой, так называемую двойную клетку, где имеется пружинный пресс и токонесущая шина.

Подсоединение электрических проводников к таким клеммам выполняется при помощи ключа-шестигранника. Вращением ключа пружина поджимается, конец провода вставляется под пресс, затем ключом делается оборот против часовой стрелки. В результате пресс опускается и надёжно прижимает вставленный конец провода.

Наборный Cage clamp

Это уникальный (запатентованный WAGO) продукт, получивший характеристику наборного клеммника для проводов. Наборные клеммники WAGO рассчитаны под установку на провода сечением 0,5-35 мм 2 . Они удачно подходят не только для работы с одножильным проводом, но также с проводами многожильными, независимо от степени тонкости отдельных жил.

Действует Cage clamp просто: при помощи отвёртки (или специального рычага в других модификациях) пружинистый зажим поднимают, вставляют провод под токонесущую шину, после чего опускают зажим на место.

Несмотря на простоту конструкции, производитель утверждает: усилие зажима на контакте регулируется автоматически и напрямую зависит от сечения провода.

Вариант соединителя проводов, практически аналогичный выше описанному продукту. Но конструкция Cage clamp S всё-таки несколько иная. Особенность модификации «S» проявляется возможностью работать с клеммой этого типа без применения каких-либо инструментов электромонтёра.

Плюс к этому, наборный клеммник модификации «S» рассчитан под проводники достаточно высокой жёсткости – многожильные и одножильные. Также допустимо подключать на клемму провода с металлическими наконечниками.

Работать с Cage clamp S очень просто: концевая (зачищенная) часть проводника с некоторым усилием вставляется до упора, после чего соединение установлено.

Соединительным клеммам для проводов из серии Gage clamp S нашлось место практически во всех модификациях групповых многорядных клеммников. Их удобно применять на монтаже многочисленных слаботочных электрических линий. Однако также успешно закрытая конструкция Cage clamp S применяется в цепях высоких токов.

Есть две модификации полностью закрытой в изоляцию конструкции «S». Одна предполагает закрепление провода при отжиме пластины на фронтальном направлении. Другая рассчитана на исполнение бокового нажима отвёрткой на пружинистую пластину.

Соединение медных и алюминиевых проводов в домашних условиях

Если требуется соединение медных и алюминиевых проводов, а клеммных зажимов и колодок нет под рукой, можно обойтись без них. Скрутка проводов в этом случае не является хорошим выходом из положения, потому что рано или поздно место скрутки меди и алюминия окислится и это приведет к потере контакта.

Эффективным решением данной проблемы является использование обычной гайки, болта и шайбы.

Надежность данного соединения ничем не уступает описанным выше клеммникам. Единственный недостаток в громоздкости (например, при применении в распределительной коробке) и большого количества изолирующей ПХВ ленты для надежной изоляции.

Соединение проводов клеммной колодкой

При выборе соединительной колодки прежде всего следует учитывать величину тока, который будет проходить через место соединения, а также требуемое количество монтажных клемм в гребенке. Как правило, процесс соединения проводников не вызывает каких-либо затруднений даже у электриков-любителей.

Монтаж действительно очень прост: берете колодку с требуемым размером ячейки, отрезаете нужное количество секций, вставляете жилы внутрь клеммной ячейки и при помощи винтов зажимаете каждый из соединяемых проводников.

Затягивать винты фиксации жил следует с достаточно умеренным усилием. Естественно, предварительно с концов соединяемых проводников следует снять изоляцию (вполне достаточно снять около 5 мм изоляции), а саму поверхность токопроводящей жилы тщательно зачистить.

Большим преимуществом таких колодок является то, что в зависимости от условий монтажа каждый сегмент можно отрезать. Правда, здесь есть один нюанс: в такой колодке, я бы не рекомендовал зажимать алюминий. При затягивании алюминиевую жилу можно передавить самим винтом.

Если соединяются алюминиевые жилы, то винты необходимо затягивать с особой осторожностью. Обусловлено это тем, что, во-первых, алюминиевая жила может попросту переломиться, а, во-вторых, как известно, алюминий обладает определенной текучестью под воздействием значительного давления, что по истечению некоторого времени может привести к ухудшению или полному пропаданию контакта.

А это, в свою очередь, чревато перегревом проводника и его возгоранием. К слову, по нормативам, абсолютно все соединения, в которых есть алюминий, необходимо подтягивать с периодичностью раз в год.

Как соединять многожильные провода в колодке

Также обратим внимание, что недопустимо зажимать в такой колодке многожильные проводники. Многожильный провод, как и алюминиевый, можно передавить зажимным винтом.

Дело в том, что в соединительной колодке есть все то, что не очень «любит» многожильный провод – это и неровная поверхность зажимного винта, и точечное (неравномерное) давление, и вращательное движение.

Конечно, монтаж может получиться вполне приемлемым, но может и не получиться – и от проводника останется лишь очень небольшое количество жил.

Тонкие проволоки, из которых состоят такие жилы, быстро деформируются и повреждаются под действием прижимного винта колодки. В результате контакт получается ненадежным – соединение греется и оплавляется.

Лучшим решением данной проблемы является применение специальных наконечников для проводников. В бытовой электрике наиболее часто используются втулочные наконечники с пластиковыми манжетами, которые для удобства монтажа выполняются разных цветов.

Процесс монтажа наконечников выполняется в несколько этапов:
1. Конец проводника подравнивается при помощи кусачек (концы всех «проволочек» жилы должны быть одинаковой длины).
2. Производится зачистка изоляции в соответствии с длиной металлической гильзы наконечника.
3. Аккуратно формируется параллельность всех проволок (без скручивания). В случае, если проволоки скручены, их аккуратно выпрямляют.
4. Надевается наконечник таким образом, чтобы пучок проволок выступал из гильзы примерно на 0,5-1 мм. При этом следят, чтобы манжета закрывала край изоляционного покрытия проводника.
5. Далее при помощи специальных пресс-клещей наконечник обжимается (в случае отсутствия этого инструмента обжим можно произвести с помощью обыкновенных пассатижей).
6. После этого проводник с установленным наконечником вставляется в клеммный соединитель и фиксируется прижимным винтом.

В статье пойдёт речь о видах соединения электрических проводов между собой. Метод соединения выбирается исходя из условий окружающей среды, количества проводников, материала и сечения жил.

Самый простой способ соединения в электрике, представляет скручивание между собой двух проводов. Обычная скрутка не предусмотрена Правилами Установки Электрооборудования, как способ соединения ввиду своей ненадёжности, но она часто встречается и сегодня. Для скрутки необходимо взять 2 провода, снять изоляционный слой сантиметров на 5, скрутить оголённые кабеля, срезать до одного уровня и закрепить изоляционной лентой.

Для соединения проводов с помощью пайки потребуется следующее:

• паяльник;
• канифоль;
• наждачная бумага;
• припой.

Алгоритм действий:

1. Удаляем изоляционный слой с кабелей.
2. Зачищаем наждачной бумагой провода до металлического блеска.
3. Скручиваем кабеля.
4. Прогреваем скрутку паяльником (делать это лучше от конца скрутки, чтобы не повредить изоляционный слой).
5. Окунаем скрутку в расплавленный канифоль.
6. С помощью паяльной лампы спаиваем скрутку припоем.

Данный способ имеет следующие достоинства:

• соединение проводов получается надёжнее, чем в большинстве других вариантов;
• пайку можно сделать в домашних условиях.

Однако пайка кабелей имеет и недостатки:

• занимает много времени. Это довольно неудобно при соединении электрических кабелей в промышленных масштабах;
• если соединение необходимо разобрать, то место пайки срезается и теряется определённая часть кабеля.

Данный метод считается самым надёжным, однако требует специальных навыков. Сварку часто применяют при монтаже высоковольтных электросетей. Список необходимого при сварке проводов:

• сварочный аппарат;
• средства индивидуальной защиты;
• флюс для зачистки от окисления место сварки;
• металлическая щётка;
• электроды.

Сварка проводов

Для проведения сварки выполняется следующий алгоритм действий:

1. Зачистить жилы от изоляции (4-5 сантиметров).
2. Скрутка кабеля. Как и в пайке, рекомендуется откусить плоскогубцами провода до одинаковой длины.
3. Засыпать флюс в электрод.
4. Прижать скрутку к электроду.
5. Сварить контакт с помощью сварочного аппарата.
6. Отвести электрод.
7. Зачистить получившуюся сварку металлической щёткой.
8. Закрепить сварку изоляцией.

Недостатком сварки является вышеупомянутая сложность процесса и неудобство использования в домашних условиях.

Клеммники

Удобный и современный способ соединения проводов. В настоящее время существует несколько видов клеммников.

Полиэтиленовые клеммники

Одни из самых распространённых клеммников, поскольку продаются в каждом магазине. Кабеля в данной случае соединяются с помощью двух винтов, которые располагаются внутри клеммника.

Плюсы такого соединения — простота в использовании, низкая стоимость. Но полиэтиленовые клеммы имеют массу недостатков:

• нельзя соединять алюминиевые кабеля, поскольку винты клеммника сжимают металл и ввиду своей структуры тот под давлением начинает деформироваться, что приводит к ухудшению контакта;
• нельзя соединять многожильные провода (это связано с конструкцией клеммника);
• хрупкость материала (латунь, которая используется в данном случае, имеет свойство легко деформироваться, если сильно закрутить винты).

Пластиковые винтовые клеммники

Имеют схожий механизм зажима, однако являются более качественными и надёжными благодаря использующимся материалам.

Самозажимные клеммники

Чаще всего встречаются клеммники фирмы Vago. Для соединения кабелей таким способом достаточно зачистить кабеля до нужной длины и вставить в специальный разъём клеммника. Металлическая пластина внутри механизма прижмёт кабель, таким образом, надёжно его зафиксировав.

• можно соединить между собой от 2 до 8 кабелей (в зависимости от типа клеммника);
• можно соединять алюминиевые кабеля, поскольку металлическая пластина аккуратно прижимает их и при этом не деформирует;
• простота в использовании.

Минус саможажимных клеммников заключаются в том, что достать кабель, при этом не повредив клеммник, довольно-таки проблематично. Но всё же сделать это можно, если начать проворачивать кабель по своей оси и потихоньку доставать его.

Клеммники с рычажками Vago

Состоят клеммники из пластмассового корпуса снаружи, рычажков и внутренних металлических зажимных пластин. Для создания контакта надо просто зачистить жилы на необходимую длину, вставить в разъём клеммника и зажать рычажок.

Основные достоинства такого клеммника:

• возможность использования разных типов жил (медных и алюминиевых);
• многоразовое использование (открыл рычажок, достал кабель и вставил новый).

Из недостатков можно указать, что при монтаже сетей такие клеммники занимают сравнительно много места.

Состоят из прозрачного пластикового корпуса и нескольких заострённых металлических зубцов с пластиной. В этом варианте кабель просто вставляется в клеммник (без снятия изолирующего покрытия) и тот зажимается плоскогубцами. Таким образом, металлические резцы пробивают изоляцию проводов и создают контакт между ними.

Такой метод соединения прост и не требует специальных навыков. Однако такие клеммники обладают несколькими недостатками:

• можно использовать только для соединения жил со слабым током (телефонных проводов, кабелей для освещения);
• одноразовость в использовании. Для разъединения контакт, надо срезать провода у основания клеммника. Таким образом, ещё теряется и часть провода.

СИЗ (колпачки для скрутки)

Соединительные изолирующие колпачки (СИЗ) — простой и надёжный метод соединения. Состоят из двух частей — внешнего колпачка конусообразной формы из пластика, неподверженного горению и внутренней металлической пружины.

Для соединения с помощью СИЗ необходимо:

1. Зачистить жилы от изоляции.
2. Скрутить жилы между собой в винтообразном порядке.
3. Вставить в колпачок.
4. Провернуть пару раз по часовой стрелке.

Плюсы СИЗ:

• можно соединить от 2 до 8 жил в зависимости от типа СИЗ;
• простота в использовании;
• при необходимости можно разобрать соединение без повреждения провода;
• выдерживают большие перепады температур. Однако перед промышленным использованием СИЗ настоятельно рекомендуется протестировать его на предмет перегрева контакта.

Минусы СИЗ:

• нельзя соединять вместе алюминиевые и медные жилы ввиду их различной структуры. В таком случае возможно окисление проводов и ослабление либо полная пропажа контакта (в лучшем случае) или замыкание сети (в худшем), что может привести к пожару;
• если подобрать колпачки неправильного диаметра, то они могут слететь с соединения или наоборот передавить его.

Соединительные гильзы

Для использования такой гильзы надо зачистить провода, вставить внутрь и обжать гильзу плоскогубцами. Плюсом такого соединения является то, что гильза не уменьшает сопротивление в жилах и вследствие этого может прослужить достаточно долго. Также существуют специальные гильзы для соединения медных проводов с алюминиевыми. К минусам можно отнести одноразовость в использовании.

Этот тип соединения можно сделать в домашних условиях. Его плюсом является то, что можно скручивать вместе алюминиевые и медные жилы. Для соединения необходимо следующее:

• изоляционная лента;
• болт с гайкой и тремя шайбами;
• пассатижи или гаечные ключи для закрутки болта.

Порядок действий:

1. Зачищаем провода.
2. Закручиваем петли на концах. Лучше всего это сделать с помощью болта.
3. Надеваем на болт: 1 — шайбу, 2 — провод, 3 — шайбу, 4 — провод, 5 — шайбу. Затем сверху всего этого накручиваем гайку и закручиваем получившееся соединение.
4. Обматываем контакт изоляционной лентой.

Несомненным плюсом такой конструкции является то, что можно соединять жилы из разных металлов.

К минусам можно отнести то, что такой способ более затратен по времени, чем использование СИЗ или клеммников.

Такой метод отличается от всех описанных выше. Сжимы служат не для соединения проводов, а для ответвления от уже существующей электрической сети. В данном случае для соединения снимается изоляционный слой с кабеля по размеру сжима, надевается клеммник на провод, вставляется ответвительный кабель и закручивается сжим.

Плюсы такого соединения:

• нет необходимости разрезать жилы провода для последующего соединения;
• многоразовое использование зажима;
• возможность соединения вместе алюминиевых и медных проводов.

К минусам можно отнести разве только то, что такие сжимы чаще всего используются в магистральных электросетях и в домашних условиях будут просто непрактичны.

Вконтакте

Содержание:

Проблема соединения проводов хотя бы раз в жизни возникала у каждого человека. При этом данная продукция представлена в достаточно широком ассортименте: алюминиевые и медные, одножильные и многожильные, компьютерные и телефонные, силовые и нагревательные. Они рассчитаны на разную нагрузку и требуют особых подходов при работе. Возникает вопрос: как правильно соединять провода?

Главное требование, чтобы была обеспечена надежная изоляция и длительный срок службы .

Особенности соединения алюминиевого и медного проводов

Традиционные скрутки далеко не всегда способны обеспечить нужный результат. Особенно в случае соединения медного и алюминиевого провода.

Перед тем как соединить провода, следует познать то, что алюминий со временем окисляется. В результате поверхностный слой имеет большее сопротивление и начинает греться. Температурный коэффициент расширения у алюминия выше, чем у меди. При одной и той же температуре нагрева ему требуется больше места.

В результате через некоторое количество циклов нагревания и охлаждения контакт ослабнет настолько, что может произойти перегрев и обрыв соединения. Такая ситуация недопустима с точки зрения безопасности.

Насчитывается несколько основных разновидностей приспособлений для соединения проводов:

• Соединительные изолирующие зажимы;
• Винтовые клеммники и распределительные коробки или колодки;
• Самозажимные клеммники и разветвители;
• Зажимные разветвители;
• Электрические соединители с врезным контактом;
• Соединительные гильзы и наконечники.

Их практическое применение требует разных подходов и инструмента.

Соединительные изолирующие зажимы

Соединительно изолирующие зажимы для соединения проводов — Фото

Соединительные изолирующие зажимы или попросту колпачки СИЗ обеспечивают одновременную изоляцию и фиксацию контакта. Применяется исключительно для одножильных проводов.

Перед тем как соединить провода, их концы скручиваются по часовой стрелке. Внутри колпачка имеется винтовая пружина, сжимающая провода по мере надевания. Зажим накручивается на место контакта также по часовой стрелке.

Соединение проводов с помощью СИЗ — Фото

Винтовые клеммники и распределительные коробки

Как правильно соединить провода через клеммник — Фото

Винтовые клеммники используются для соединения медных проводов. Алюминий достаточно мягкий и пластичный материал. При постоянном давлении он деформируется. В результате со временем контакт ослабнет и начнет греться.

Кроме того, винтовые клеммники не применяются для многожильных проводов. Тонкие жилы рвутся от неравномерной нагрузки и трения. Это необходимо знать, чтобы понимать, как правильно соединять провода.

На практике провод вставляется в латунную гильзу клеммника и зажимается винтом. Для качественного соединения под каждое сечение провода необходимо подбирать размер отверстий приспособления.

Следует учитывать, что при слишком большом усилии латунная гильза может лопнуть.

Винтовые зажимные коробки для соединения многожильных проводов — Фото

В винтовой распределительной коробке место контакта также зажимается при помощи винтов. Она подходит для соединения алюминиевых и многожильных проводов. Это возможно благодаря некоторым конструктивным отличиям колодок от клеммников. Конец провода зажимается между двумя пластинами. При этом верхняя имеет поверхность, позволяющую увеличить поверхность контакта.

Как соединить провода — Видео

Самозажимные клемники wago для соединения проводов — Фото

Самозажимные клеммники и разветвители предназначены для соединения только одножильных проводов из меди или алюминия. Ими можно надежно соединять два этих материала между собой. Это одноразовые изделия. В их конструкции предусмотрена прижимная пластина, которая обеспечивает плотный контакт конца провода с шиной из луженой меди и не дает соединению ослабнуть со временем.

Клемники wago для соединения алюминиевых проводов — Фото

Возникает вопрос: как соединить алюминиевые провода с помощью этого приспособления? На поверхность прижимной пластины нанесена смесь кварцевого песка с техническим вазелином.

Первый служит абразивом для удаления оксидной пленки с алюминиевого провода, а второй - для предотвращения ее повторного образования. Для надежной и длительной службы изделий необходимо соблюдать требование по максимальному расчетному значению силы тока, пропускаемого через него.

Зажимные разветвители для правильного соединения проводов

Многоразовый зажим для проводов с рычажком — Фото

Зажимные разветвители подходят для любого вида проводов в произвольной комбинации. В конструкции изделия предусмотрена пластина, которая прижимает конец провода к шине из луженой меди.

В отличие от самозажимных клеммников данное соединение многоразовое. Надежный контакт обеспечивается с помощью специального подвижного рычажка. Он позволяет менять провода и их комбинации неограниченное количество раз. Изделие рассчитано на максимальную силу тока 35А.

Электрические соединители с врезным контактом для соединения проводов — Фото

Электрические соединители с врезным контактом или скотч-локи можно использовать только в сетях со слабой нагрузкой. Например, для телефонов или светодиодных светильников . Это одноразовое изделие.

В конструкции предусмотрена одна или две пластины, одна из поверхностей которых является режуще-зажимной. Внутреннее пространство соединителя заполнено гидрофобным гелем. Его назначение - защитить место контакта от окисления, влаги и коррозии.

Соединение тонких проводов специальным зажимом — Фото

При использовании провода вставляются в отверстия и скотч-лок защелкивается сжимающим усилием. Пластина прорезает изоляцию провода и обеспечивает плотное соединение.

Соединительные гильзы для проводов большого тока

Соединительные гильзы для проводов высокого тока — Фото

Соединительные гильзы используются для больших токов. Подходят для алюминиевых и медных проводов или их комбинации. Использование достаточно простое.

Обжатые провода высокого тока — Фото

Один или несколько проводов помещаются внутрь гильзы и она зажимается специальными клещами. Применение инструмента обеспечивает качественное соединение, которое не нуждается в дополнительном обслуживании. Существует несколько разновидностей изделия:

1. Для соединения провода с корпусом при выполнении заземления используют гильзы с плоским концом и отверстием в нем ;
2. Для одножильных проводов применяют гильзы с винтовым зажимом ;
3. Для любых комбинаций проводов используют универсальные гильзы из луженой меди .

Наконечник для опрессовки многожильных проводов — Фото

Наконечник предназначен для безопасного соединения многожильных медных проводов. С одной стороны он имеет расширение. Перед тем как соединить медные провода, их концы надо скрутить и вставить в расширение. Затем наконечник опрессовывается зажимными клещами. В дальнейшем таким образом обработанный конец провода можно использовать в любом типе соединения.

Основная цель, преследуемая при использовании различных средств для соединения проводов - обеспечение их надежного и длительного контакта. Знания о назначении и особенностях конструкции изделий поможет максимально эффективно использовать их на практике.
