Наша земля является колоссальным поглотителем электроэнергии любого происхождения, и это ее качество используется человеком для обеспечения безопасности при использовании электрических приборов.
Все заземлители делятся на две категории: естественные и искусственные. К первым относятся все металлические изделия, находящиеся в соприкосновении с землей. Это арматура в железобетонных конструкциях, в буронабивных сваях, канализационные, водопроводные трубы и прочие электропроводные предметы.
Но проводимость земли в разных местах сильно различается, зависит от типа почвы, места расположения, поэтому нормировать ее проводимость в местах растекания электрических зарядов от этих предметов не представляется возможным. Кроме этого, использование арматуры, труб, металлических ферм приводит к ускоренной коррозии и ухудшению их прочностных характеристик. В связи с этим, запрещается использовать при эксплуатации электроприборов и оборудования.
Государственными и международными стандартами разрешено применение только искусственного заземления. В этом случае оборудование через специальную шину присоединяется к заземлителю с допустимой нормированной проводимостью.
Виды искусственного заземления
Если рассматривать по функциональности, то существует защитное и рабочее заземления. Первое обеспечивает безопасность людей при использовании электроприборов, а второе – нормальную работу электроустановок. По типу заземления нулевого провода делятся на системы с изолированной (IT) и глухозаземленной (TN) нейтралью. На рисунке показаны все .
В системе IT нулевой провод генератора электроэнергии не имеет гальванической связи с заземлением, а токопроводящие части намеренно заземляются. Допускается между заземлителем и нейтралью установка дугообразующего устройства или приборов с большим внутренним сопротивлением.
Система заземления TN самая распространенная. В ней нулевой провод генератора электроэнергии глухо заземлен, а токопроводящие части с помощью специальных шин присоединяются к нему.
Она подразделяется еще на четыре подвида:
- систему заземления TN-С, в ней рабочий и защитный нулевые провода представляют собой один проводник от источника до потребителя энергии;
- систему TN-S, в ней рабочий и защитный нулевые провода представляют собой два проводника от источника до потребителя энергии;
- систему заземления TN C S, в ней рабочий и защитный нулевые проводники представляют собой один проводник, начиная от генератора электроэнергии, затем на каком-то участке разделяются на два;
- систему ТТ, в ней нулевой провод генератора электроэнергии глухо заземлен, а открытые токопроводящие части потребителя электроэнергии заземлены через собственное заземление, которое никак не связано с нулевым проводом генератора электроэнергии.
Первый символ аббревиатуры сообщает, в каком состоянии относительно земляного слоя находится нулевой провод производителя электроэнергии (генератора, трансформатора).
Т – заземленный нулевой проводник.
I - изолированный нулевой проводник.
Второй символ информирует о состоянии токопроводящих частей относительно заземления.
Т - токопроводящие части заземлены, состояние нулевого провода генератора электроэнергии значения не имеет;
N - токопроводящие части присоединены к глухозаземленному нулевому проводнику источника электропитания.
Символ после N показывают, как соотносятся рабочий и защитный нулевые проводники.
S (separated)- разделены рабочий (N) и защитный (PE) нулевые проводники.
С (combined)- объединены в (PEN) проводе N и PE проводники.
Системы с глухозаземлённым нулевым проводом
Система зануления TN C впервые была применена компанией AEG в начале ХХ века. Классическим ее видом является обычная схема электроснабжения с тремя фазными и одним нулевым проводом. Он одновременно является функциональным (N) и защитным (PE) «нолем», наглухо заземленным. С ним соединяют все корпуса и доступные токопроводящие части устройств. Самая большая проблема у системы возникает при обрыве нулевого провода, на токоведущих частях корпусов устройств появляется линейное напряжение в 1,73 раза больше фазного. При нормальной работе, попадание фазного провода на корпус приведет к короткому замыканию, но, благодаря специальным устройствам, произойдет мгновенное отключение, что оградит людей от удара током. В странах СНГ схема заземления TN C используется в наружном освещении и в зданиях, построенных до девяностых годов ХХ века.
Система TN-S
Самая надежная и безопасная система заземления TN-S была создана перед Второй мировой войной. Главная ее особенность заключается в раздельном использовании рабочего и защитного нулевого проводников, начиная от генератора электроэнергии. При трехфазном электроснабжении используются пять проводов, однофазном - три. Электробезопасность обеспечивается за счет практического дублирования защитного проводника. Независимо от места обрыва N проводника, система оставалась относительно безопасной. Позже, благодаря этому способу заземления были разработаны дифференциальные автоматы.
ГОСТ Р50571 и новая редакция ПУЭ предписывает при электроснабжении новых объектов, при капитальном ремонте зданий использовать систему зануления TN-S. Но ее распространению мешает высокая стоимость и то, что вся российская энергетика работает по четырехпроводной системе электроснабжения.
Система TN-C-S
Компромиссной стала система заземления TN-C-S, которая использовала преимущества TN-S, но по стоимости стала значительно дешевле. Все дело в том, что с трансформатора подача электроэнергии происходит с применением объединенного нуля «PEN», наглухо заземленного. При входе на объект PEN провод разделяется на защитный и рабочий нуль, но расщепление возможно и раньше ввода в сооружение. При обрыве провода PEN на участке генерирующая станция - здание, на корпусах электроустановок, появится опасное напряжение. Поэтому в системе заземления TN C S нормами предусмотрены особые меры защиты проводника PEN.
Система TT

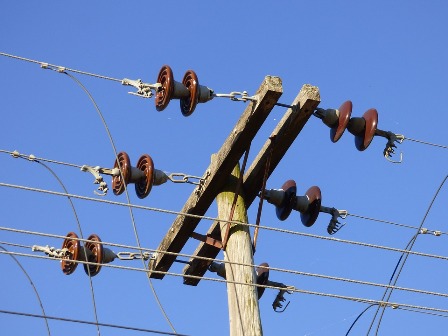

Самый экономичный способ доставки электроэнергии на селе по воздушным линиям. Использование системы TN-S, как наиболее безопасной, обходится дорого, у систем заземления TN-C и TN-C-S сложно обеспечить надежную защиту нулевого проводника PEN. Поэтому часто используется система TT, с заземленным нулевым проводом у источника электропитания. При трехфазном электроснабжении система работает по четырехпроводной схеме с одним нулевым проводником.
Около приемника электроэнергии делается местное заземление, к которому присоединяют токоведущие части и корпуса устройств. В случае обрыва нулевого провода, а вне города это нередкое явление, на корпусе устройства не возникает опасного напряжения благодаря местному заземлению. В городской черте система заземления TT используется при электроснабжении временных сооружений, при этом обязательно должны быть установлены устройства защитного отключения и проведена грозозащита.
Система IT
Это система, в которой имеется полностью изолированный от земли нулевой провод или соединенный с ней через высокоомное сопротивление, а также наличие у потребителя электроэнергии собственного защитного заземления. Все токопроводящие части оборудования при этом надежно заземляются. Система IT применяется в электроустановках зданий с повышенными требованиями безопасности, например, в больницах для медицинского оборудования, в шахтах, карьерах. Мобильные электростанции тоже используют изолированную нейтраль, что позволяет использовать подключенные к ним электроприборы без заземления. Раньше система IT широко использовалась и в энергоснабжении деревянных домов. В Советском Союзе сети напряжения 127/220 В долгое время использовались с изолированным нулевым проводом, это было связано с отсутствием заземления в домах. С началом панельного строительства от нее отказались.
Сами заземляющие устройства прежде выглядели как набор трехметровых стальных стержней вкопанных в землю на расстоянии нескольких метров, вершины которых соединялись стальной полосой. Получившийся огромный контактный элемент проверялся на сопротивление, если превышал нормированную величину, то вкапывались дополнительные стержни, пока не получали необходимый результат. Недостатком его были большие занимаемые площади и недостаточная стойкость к коррозии. Современные заземляющие устройства лишены этих недостатков. Они строятся на основе омедненных стальных стержней, которые могут соединяться между собой при помощи латунных муфт и забиваться на глубину до 50 м. По верху соединяются медной полосой. За счет такой конструкции могут устанавливаться на любых грунтах, не требуют земляных работ и занимают мало площади.
Вот такими заземляющими устройствами и системами заземления обеспечивается электробезопасность людей.
Применяться эта схема стала еще с 40-ых годов 20-го века. Впервые она была применена в европейских странах, где и используется до сих пор. У нас, в России, сейчас стоит точно такая же задача. Задача эта состоит вот в чем: проектируя и выполняя монтаж проводки на новых объектах в однофазных сетях, требуется применять кабельные линии, имеющие три жилы (фазная, нейтральная и жила PE), для сетей же, имеющих три фазы, такой кабель должен иметь пять рабочих жил (фазы А, В, С, нейтраль и PE). Все это должно начинаться от источника энергии вплоть до самой последней розетки потребителя. Иными словами, у такой системы заземления имеется два нейтральных провода (рабочая и защитная).
Такие требования не являются пустым звуком: подобные рекомендации, предписывающие переход от заземления по схеме TN-C на систему TN-S, или TN-C-S, обусловлены общеизвестным документом, именуемым ПУЭ (в пункте 1.7.132). Быстрый переход на эту систему невозможен по причине большой затратности и дороговизны такой системы.
Преимущества
Вот какие плюсы имеет данная схема заземления:
- Нет надобности контролировать состояние заземляющего контура;
- Значительно более высокая надежность и безопасность системы по сравнению с другими;
- Эта система позволяет использовать и дифавтоматы с целью повышения защищенности;
- Такая система практически полностью исключает появление наводок высокой частоты на потребительские силовые линии.
Недостаток ее только один – большая стоимость при переделке.
Попытаюсь подоходчивей объяснить замечательность этого перехода. Для того, чтобы это выяснить, надо рассмотреть его электросхему. Она схожа с традиционным вариантом электроснабжения, в котором, кроме фазных проводов, имеется и провод нуля, с той огромной разницей, что для него не нужно дополнительное заземление ни на «N»-линии, ни на «PE»-линии, а выполняется она лишь на первом источнике тока. Все это дает возможность выполнения разделения рабочих функций и функций защиты по разным питающим шинам. Подобная схема становится очень актуальной при полном отсутствии контроля состояния контуров защитного заземления.
Такая система стала главной рабочей заземляющей системой, применимой к зданиям, содержащим информационное и телекоммуникационное оборудование. В этой системе обеспечено полное отсутствие обратных токов РЕ-проводника , а это значительно уменьшает возможность возникновения помех электромагнитного типа. Во время эксплуатации системы, нужно, лишь, следить за тем, чтобы соблюдалась принадлежность проводов РЕ и N. Для максимального снижения помех, лучше всего, иметь встроенную (либо пристроенную) ТП.
Зданиям, в которых имеется, либо возможна установка значительного числа оборудования, обрабатывающего информацию или любого другого оборудования, которое чувствительно к помехам, требуется особенный контроль проводов защиты и проводов рабочего нуля от точки подачи питания для предотвращения, либо сведения к минимуму воздействий электромагнитного типа. Проводники эти ни в коем случае не подлежат объединению, иначе, нагрузочный ток, в особенности сверхток, что возникает во время однофазного КЗ, пойдет кроме нулевого рабочего провода, по защитному нулю и приведет к помехам.
Наконец, есть смысл рассказать об . Дело в том, что соединение оборудования с заземлителями обеспечивают именно они. Если требуется заземление непосредственного типа, то оно монтируется под специальную гайку. В розетке же, такое соединение происходит через специальные «заземляющие ножи». Розетки евростандарта от старых «совдеповских» отличны по диаметру гнезда и наличием специальных «ножей заземления».
Вывод
Отсюда мы видим, что такая система организации заземления значительно более надежна, нежели другие. Именно по этой причине в России стоит вопрос о постепенном переходе именно на эту схему заземления. Надеюсь, я достаточно доходчиво разъяснил суть и принципы заземляющей системы TN-S и ни у кого не возникнет вопросов по ее полезности, безопасности и необходимости перехода на нее всей России.
Рассмотрим какие существуют системы заземления. И схемы
Рис. 1. Система заземления TN-C переменного тока. Нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике:
1 – заземлитель нейтрали (средней точки) источника питания; 2 – открытые проводящие части
В системах заземления для электроустановок напряжением до 1 кВ приняты следующие обозначения:
- система заземления – TN – система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки присоединены к глухозаземленной нейтрали источника посредством нулевых защитных проводников;
- система заземления TN-С – система TN, в которой нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике на всем ее протяжении (рис. 1);
- система заземления TN-S – система TN, в которой нулевой защитный и нулевой рабочий проводники разделены на всем ее протяжении (рис. 2);
- система заземления TN-C-S – система TN, в которой функции нулевого защитного и нулевого рабочего проводников совмещены в одном проводнике в какой-то ее части, начиная от источника питания (рис. 3);
- система заземления IT – система, в которой нейтраль источника питания изолирована от земли или заземлена через приборы или устройства, имеющие большое сопротивление, а открытые проводящие части электроустановки заземлены (рис. 4);
- система заземления ТТ – система, в которой нейтраль источника питания глухо заземлена, а открытые проводящие части электроустановки заземлены при помощи заземляющего устройства, электрически независимого от глухозаземленной нейтрали источника (рис. 5).
Рис. 2.
Система заземления TN-S
переменного
тока. Нулевой защитный и нулевой рабочий проводники разделены:
1 –
2
– открытые проводящие части
Первая буква – состояние нейтрали источника питания относительно земли:
- Т – заземленная нейтраль;
- I – изолированная нейтраль.
Вторая буква – состояние открытых проводящих частей относительно земли:
- Т – открытые проводящие части заземлены, независимо от отношения к земле нейтрали источника питания или какой-либо точки питающей сети;
- N – открытые проводящие части присоединены к глухозаземленной нейтрали источника питания.
Последующие (после N ) буквы – совмещение в одном проводнике или разделение функций нулевого рабочего и нулевого защитного проводников:
- S – нулевой рабочий (N) и нулевой защитный (РЕ) проводники разделены;
- С – функции нулевого защитного и нулевого рабочего проводников совмещены в одном проводнике (PEN -проводник);
Условные обозначения на схемах:
N –
– нулевой рабочий (нейтральный) проводник;
РЕ – –
защитный проводник (заземляющий проводник, нулевой защитный проводник, защитный проводник системы уравнивания потенциалов);
PEN – – совмещенный нулевой защитный и нулевой рабочий проводники.

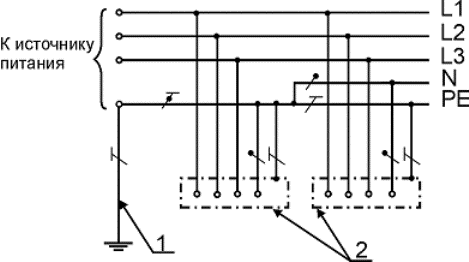

Рис. 3. Система TN-C-S переменного тока. Нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике в части системы:
1 – заземлитель нейтрали источника переменного тока; 2 – открытые проводящие части
Рис. 4.
Система IT
переменного
тока. Открытые проводящие части электроустановки заземлены. Нейтраль источника питания изолирована от земли или заземлена через большое сопротивление:
1 – сопротивление заземления нейтрали источника питания (если имеется); 2 – заземлитель; 3 – открытые проводящие части; 4 – заземляющее устройство электроустановки;
Рис. 5 Система ТТ переменного тока. Открытые проводящие части электроустановки заземлены при помощи заземления, электрически независимого от заземлителя нейтрали:
1 – заземлитель нейтрали источника переменного тока; 2 – открытые проводящие части; 3 – заземлитель открытых проводящих частей электроустановки;
Система заземления TN-C Имеет огромный недостаток об этом мы уже писали раньше: . Здесь используется один нулевой проводник и как рабочий, и для защиты. В нормальных условиях проблем не возникает, а вот в аварийных ситуациях, когда отгарает ноль (Ведь он находится под нагрузкой). Вместо защиты можно оказаться под напряжением.
Для систем заземления IT и ТТ для электроустановок требуется отдельное заземление что не всегда удобно, например, в этажных щитах.
Поэтому наиболее предпочтительна система заземления TN-S .
Так же следует заметить что иногда в одной электрической сети (схеме) эти системы заземления комбинируют.
Здесь рассмотрены схемы систем заземления переменного тока. Если интересны системы заземления постоянного тока пишите в комментариях.
Смотрите про системы заземления в ПУЭ
Всем известны системы энергоснабжения с напряжением до 1000 вольт, на уровне конечного потребителя. Они бывают всего двух видов:
- трехфазная (три фазы и рабочий нуль), где напряжение между фазами составляет 380 вольт, а между каждой фазой и нулем - 220 вольт.
- однофазная (одна из трех фаз с общего ввода на объект, и рабочий нуль), напряжение между каждой фазой и нулем составляет 220 вольт.
А вот с системами безопасности, ситуация гораздо сложнее. Для организации искусственного заземления, ГОСТ предусматривает 5 систем: TN-C, TN-S, TN-C-S, TT, IT.
Правила устройства электроустановок (ПУЭ) определяют условия, на основании которых проектировщики выбирают систему заземления объекта. Она отражается в проектной документации, и не может быть изменена после сдачи объекта в эксплуатацию.
В большинстве случаев, применяется система заземления TN, которая предусматривает обязательное заземление нейтрали источника питания. При этом открытые токоведущие части конечных электроустановок, могут быть соединены с нейтралью источника питания различными способами.
Каждая из предложенных систем искусственного заземления имеет свои преимущества и недостатки. При этом, любая из них направлена на решение вопросов безопасной эксплуатации электроустановок, и нахождения людей на объекте.
Условные обозначения
Для лучшего понимания материала, разберем принятые условные обозначения:
- L1, L2, L3 - проводник, на который подключена фаза источника питания. В однофазных системах, обозначается буквой L.
- N - рабочий нуль источника питания (нулевой проводник).
- PE - защитный нуль: он же заземляющий проводник, соединенный с заземлителем.
- PEN - проводник, совмещающий в себе рабочий и защитный нули.
TN-S
Самая безопасная система, это TN-S.
Силовой кабель для соединения потребителя электроэнергии с источником питания, выполнен по пятижильной схеме: три фазы (L1, L2, L3), рабочий нуль (N) и рабочее заземление (PE). Объединение нуля и «земли» происходит на ближайшей подстанции. При аварийной ситуации, если рабочий нуль отгорит, корпуса электроустановок все равно остаются присоединенными к заземлению. Защита от поражения электротоком обеспечивается независимо от состояния нулевого провода. Соответственно, внутренняя разводка к потребителям выполняется трехжильным проводом (для однофазного подключения), либо тем же пятижильным (при наличии трехфазных электроустановок: например, электропечей или отопительных систем).

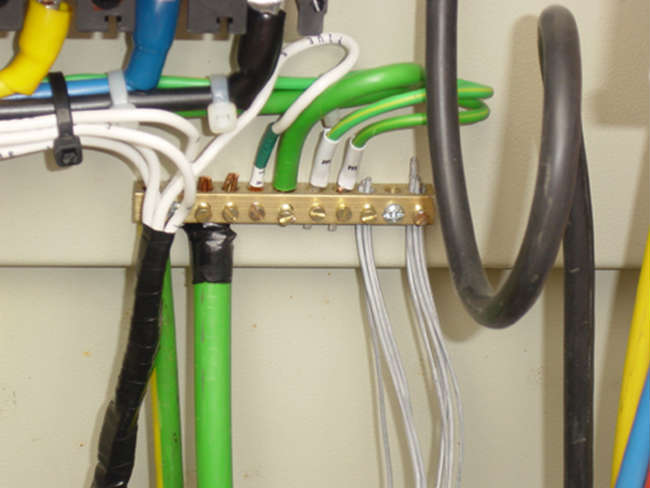

На вводных щитках в каждом помещении, монтируются по две раздельные клеммные колодки: рабочий нуль и защитная земля.
Причем после «земляной» колодки нельзя устанавливать коммутационные устройства: выключатели, защитные автоматы. По всей длине, заземляющий проводник от заземлителя до электроустановки, не должен иметь размыкающих устройств.
Вы спросите: «а как же розетка?» При извлечении из нее вилки, линия заземления действительно размыкается. Но при этом электроустановка полностью обесточивается, и перестает быть опасной.
TN-C
Системой заземления TN-S сегодня оборудуются все современные жилые и нежилые объекты. К сожалению, такая схема применяется только на объектах, введенных в строй не раньше, чем 15–20 лет назад. Подавляющее большинство жилого фонда, построенного во времена СССР, оборудованы системой TN-C. Это не значит, что все эти объекты построены с нарушениями СНиП. Просто в те времена, стандарты (включая ПУЭ) были иными.
В идеале, необходимо переоснастить все существующие сети до стандарта TN-S. Но это потребует огромных капиталовложений. К тому-же, прокладка дополнительных линий «земли» от питающих подстанций не всегда возможна технически. А значит, в некоторых местах придется менять всю сеть силовых кабелей.
Заземление TN-C не обеспечивает полной безопасности по следующей причине:
«Земля» и рабочий нуль представляют собой одну линию, которая расположена в силовом кабеле от источника питания, до потребителя. Заземлитель (контур заземления, физически соединенный с грунтом), расположен в непосредственной близости от питающей подстанции. Такой способ организации заземления называется глухозаземленной нейтралью. Силовой кабель состоит из четырех жил: три фазы (L1, L2, L3), и рабочий нуль, совмещенный с рабочим заземлением (PEN).
Поскольку рабочий нуль находится под нагрузкой (через него протекает активный электрический ток), он находится в так называемой зоне риска. Нередки случаи, когда от перегрева этот проводник просто отгорал. Что происходит при этом с конечными потребителями, оставим за скобками - напряжение может скакнуть до 600 вольт. Главная опасность в том, что все электроустановки в этом случае теряют защитное заземление. Прикоснувшись к корпусу, на котором может оказаться потенциал фазы, человек гарантированно будет поражен электротоком. Особую опасность при такой аварии, представляет одновременное прикосновение к электроустановке, находящейся под напряжением, и металлическим конструкциям, имеющим физический контакт с грунтом: системы отопления, водопровода, арматура в стенах. Даже влажный цементный пол, соединенный с арматурой в стяжке, может стать причиной трагедии.
В многоквартирных домах, и других объектах, оборудованных системой TN-C, вообще отсутствует защитное заземление в привычном понимании. Все знают, как выглядят розетки советского образца: в них нет контактов заземления. Даже если владельцы производят замену на трех контактные современные розетки, клемма защитного заземления остается невостребованной: ее просто не к чему подключить.
По этой причине, на объектах, оснащенных заземлением TN-C, в помещениях с повышенной влажностью (санузлы, бани, прачечные), запрещено использовать незаземленные электроприборы. Если вы устанавливаете бойлер, или стиральную машину - подводить к ней заземление (или организовывать систему дополнительного уравнивания потенциалов) на основе рабочей нейтрали, запрещено!
Необходимо организовать заземлитель (полноценный контур, имеющий физический контакт с грунтом). Причем параметры такого заземлителя должны соответствовать требованиям Правил устройства электроустановок.
Металлический уголок длиной 50 см, забитый в палисадник у подъезда, заземлителем не является!
Затем в квартиру заводится заземляющий проводник (сечением не менее 2.5 мм², и не имеющий разъединителей на всей протяженности), который соединяется непосредственно с электроустановкой. Разумеется, необходимо установить щиток или клеммную колодку заземления, завести на нее розетки и корпуса опасных электроприборов.
TN-C-S
Для минимизации проблем со схемой TN-C, введена система заземления TN C S. Это некий компромисс, переходный вариант от старой C к современной S.
Как она устроена, и в чем отличие от TN-S?
В произвольном месте, глухозаземленная нейтраль объединяется с защитным заземлением. Точнее, от рабочего нуля выполняется ответвление. Как правило, такая точка организуется на входе силового кабеля в объект.
На вводном щитке потребителя (обычно, это общий ввод на объекте: многоквартирный дом, офисное здание и прочее) имеются уже две шины: рабочий нуль, и защитное заземление. Далее к потребителям идут привычные и безопасные силовые кабели: трехжильный к однофазным электроустановкам, и пятижильный к трехфазным.
В каждый вводной щиток квартиры, или обособленного помещения внутри объекта, линии защитного заземления и нуля заходят уже в разделенном виде. Для конечного потребителя, система заземления по схеме TN-C-S выглядит, как обычная и безопасная TN-S. На самом деле, уровень безопасности далеко не 100%.
Почему система TN-C-S не обеспечивает полную защиту от поражения электротоком? Слабое место находится на участке от питающей подстанции до точки объединения нуля и защитного заземления. Если на пути от подстанции, где глухозаземленная нейтраль соединена с заземлителем, до вводного распределительного устройства на объекте, произойдет разрыв линии PEN, все потребители останутся без контура заземления.
При проведении капитального ремонта на объектах жилого фонда советской постройки, обязательно организуется система заземления. Для экономии средств, выполняется она по схеме TN-C-S. В лучшем случае, при объединении линии PEN с вновь проложенной шиной защитного заземления, производится электрическое подключение к реальному контуру заземления. В большинстве домов присутствует основная система уравнивания потенциалов, имеющая надежный контакт с грунтом. Но зачастую, чтобы упростить себе задачу, бригады ремонтников просто устанавливают перемычку между новой шиной заземления и рабочей нейтралью, внутри вводного распределительного устройства.
Совет. При заключении договора с исполнителем работ по капитальному ремонту, необходимо заранее оговаривать вопрос заземления.
Как быть, если ваш дом подключен по системе TN-C, а до ближайшего капремонта еще много лет? Организовывать индивидуальное заземление в квартире, или объединяться хотя бы с соседями по подъезду. Иначе использование современных электроприборов (бойлеры, электрические духовки, стиральные машинки и пр.) станет источником повышенной опасности.
Есть горе мастера, немного разбирающиеся в электротехнике, но не понимающие ответственности за нарушение ПУЭ. Зачастую, вместо организации контура заземления по ГОСТу, шина защитного заземления соединяется с металлическими элементами инфраструктуры. В лучшем случае, со стояками холодной или горячей воды, в худшем - с системой отопления.
Действительно, при строительстве дома, эти трубы соединялись с контуром основной системы уравнивания потенциалов. Изначально был организован физический контакт с «землей». Но в процессе эксплуатации (особенно если вашему дому несколько десятков лет), целые участки трубопроводов заменены на полипропилен. Разумеется, ни о каком заземлении в этом случае не может быть и речи.
Организовав такое подключение, владелец квартиры пребывает в ложной уверенности, что у него с безопасностью полный порядок. Мало того, при появлении на корпусе электроустановки опасного потенциала (достаточно напряжения более 42 вольт), опасности подвергаются все соседи.
Вывод
Единственный безопасный способ - установить недалеко от подъезда контур заземления (согласно ПУЭ), и завести на объект надежный проводник.
После чего, можно развести полноценное заземление по квартирам. Разумеется, лучше поручить эту работу квалифицированным специалистам.
Видео по теме
Существует несколько вариантов работы электрических сетей в зависимости от их системы заземления. Кратко охарактеризуем имеющиеся системы заземления электрических сетей класса напряжения до и выше 1000 В.
Сети класса напряжения до 1000 В
Система TN-C
В электрической сети данной конфигурации нейтральный вывод питающего силового трансформатора глухо заземлен , то есть электрически соединен с заземляющим контуром на трансформаторной подстанции. На всем протяжении от подстанции к потребителю нулевой и защитный проводник объединены в один общий – так называемый .
Данная сеть предусматривает «зануление» электроприборов
- присоединение нулевого и защитного проводника к совмещенному проводнику PEN. Данная сеть является устаревшей и реализуется только в промышленности и в уличном освещении.
Зануление электроприборов в быту запрещено из-за опасности появления опасного потенциала на зануленных корпусах, поэтому такая сеть в старых постройках эксплуатируется исключительно в качестве двухпроводной – используется только нулевой и фазный проводники.
Данная сеть отличается от предыдущей тем, что совмещенный проводник PEN разделяется в определенной точке, как правило, после входа в здание - на нулевой проводник N и защитный заземляющий проводник PE.
Сеть конфигурации TN-C-S наиболее распространенная в наше время. Данная сеть является одной из рекомендуемых систем и может быть реализована на новых объектах.
Система заземления TN-С:
1 - заземлитель нейтрали (средней точки) источника питания, 2 - открытые проводящие части, N - нулевой рабочий проводник - нулевой рабочий (нейтральный) проводник, PE - защитный проводник - защитный проводник (заземляющий проводник, нулевой защитный проводник, защитный проводник системы уравнивания потенциалов), PEN - совмещенный нулевой защитный и нулевой рабочий проводники - совмещенный нулевой защитный и нулевой рабочий проводники.
Конфигурация данной электрической сети отличается от предыдущих тем, что предусматривает разделение совмещенного проводника еще на питающей подстанции, на всем протяжении линии нулевой и заземляющий проводники разделены.
Данная система применяется при строительстве новых объектов и является наиболее предпочтительной из всех имеющихся. Но в связи с более высокой стоимостью реализации (необходимостью прокладки отдельного защитного проводника), часто все же отдается предпочтение сети конфигурации TN-C-S.
Система заземления TN-S:
Система TT
В данном случае также имеет глухое заземление, но электропроводка конечного потребителя заземляется от индивидуального заземляющего контура, не имеющего электрической связи с заземленной нейтралью трансформатора.
В основном это сети TN-C, в которых не предусмотрено заземление в принципе, а также сети TN-C-S, которые не удовлетворяют требованиям ПУЭ относительно механической прочности совмещенного проводника, а также наличия его повторных заземлений.
Система заземления TT:
1 - заземлитель нейтрали (средней точки) источника питания, 2 - открытые проводящие части, 3 - заземлитель открытых проводящих частей, N - нулевой рабочий проводник - нулевой рабочий (нейтральный) проводник, PE - защитный проводник - защитный проводник (заземляющий проводник, нулевой защитный проводник, защитный проводник системы уравнивания потенциалов).
Нейтрали силовых трансформаторов в сети данной конфигурации не заземлены, то есть, изолированы от заземляющего контура подстации. Защитный заземляющий проводник может подключаться к заземляющему контуру на подстанции либо непосредственно у потребителя к имеющемуся заземляющему контуру.
Система заземления IT:
1 - сопротивление заземления нейтрали источника питания (если имеется), 2 - заземлитель, 3 - открытые проводящие части, 4 - заземляющее устройство, PE - защитный проводник - защитный проводник (заземляющий проводник, нулевой защитный проводник, защитный проводник системы уравнивания потенциалов).
Данная система заземления применяется для электроснабжения объектов, к которым предъявляются особые требования относительно безопасности и надежности. Это помещения электроустановок электростанций, подстанций, опасных производств, в частности горнодобывающей промышленности, взрывоопасные помещения и др.
Электроустановки и сети класса напряжения 6, 10 и 35 кВ работают в большинстве случаев . В связи с отсутствие заземления нейтрали замыкание одной из фаз на землю не является коротким замыканием и не отключается защитой.
В случае наличия замыкания в сети данной конфигурации допускается ее непродолжительная работа, как правило, на время отыскания поврежденного участка и отделения его от сети. То есть при наличии замыкания в сети изолированной нейтралью потребители не теряют питание, а продолжают работать в прежнем режиме, за исключением поврежденного участка, в котором наблюдается неполнофазный режим – обрыв одной из фаз.
Опасность данной сети заключается в том, что в случае однофазного замыкания происходит растекание токов на землю от точки падения провода на 8 м на открытом пространстве и 4 м в помещениях. Человек, попавший в зону действия растекания данных токов, будет смертельно поражен электрическим током.
Нейтраль сетей 6 и 10 кВ может быть заземлена через и дугогасящие катушки, которые позволяют компенсировать токи замыкания на землю. Данная система заземления сетей применяется в случае наличия больших токов замыкания на землю, которые могут быть опасны для электрооборудования данных сетей. Такая система заземления электрических сетей называется резонансной либо компенсированной .
Электрические сети класса напряжения 110 и 150кВ имеют эффективную систему заземления. При данной системе заземления большинство силовых трансформаторов электрической сети имеет глухое заземление нейтрали
, а некоторые трансформаторы имеют нейтраль, разземленную через разрядники или ограничители перенапряжения
. Выборочное разземление нейтралей позволяет снизить .
В результате расчетов, выбирается, на каких подстанциях следует разземлить нейтрали трансформаторов, чтобы обеспечить максимально эффективную работу электрической сети. Разземление нейтралей через разрядники или ОПН выполняется для того, чтобы защитить обмотку силовых трансформаторов от .
Сети класса напряжения 220- 750 кВ работают в режиме глухозаземленной нейтрали, то есть в таких сетях все выводы нейтральных обмоток силовых трансформаторов и автотрансформаторов имеют электрическое соединение с .
