Как соединить провода? Пайка или сварка? Долго и неудобно. Надо искать паяльник или сварочный аппарат. Но скажу по секрету, что самое лучшее соединение – это сварка, потом идет пайка. Скрутка проводов? Дело хорошее, но не эстетично. Да и по новым правилам запрещено ее применять, разве что втихаря на даче. В настоящее время изобретены специальные соединители для проводов, которые очень облегчают жизнь электрикам и электромонтажникам. О них мы как раз и поговорим в этой статье.

Как правильно и быстро соединить провода

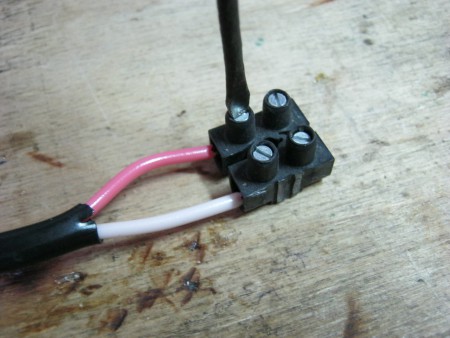

Соединительный винтовой клеммник

Применяется очень широко на производстве, а также в домашнем хозяйстве для соединения двух проводов между собой. Продается в виде кассеты по 10 штук и более. Сколько требуется, мы отрезаем и используем по надобности. Применяется в основном для соединения медных проводов. Для алюминиевых нежелательно. Алюминиевые провода обладают свойством текучести. Это значит, что через какое-то время зажатый алюминиевый провод будет “растекаться” из под зажимного болта и соединение ослабнет.

Преимуществом соединительных клеммников является то, что они очень дешево стоят и позволяют за считанные секунды соединить без проблем два провода между собой. Главное, найти подходящую плоскую отвертку.

Колпачки СИЗ

СИЗ – это соединительный изолирующий зажим. Применяется для соединения однопроволочных жил проводов с последующим их завинчиванием по часовой стрелке. Колпачки СИЗ очень удобны, но все-таки не очень надежны. Поэтому, если у вас имеется ответственная часть электропроводки, то лучше отдать предпочтение более крутым конкурентам колпачков СИЗ.

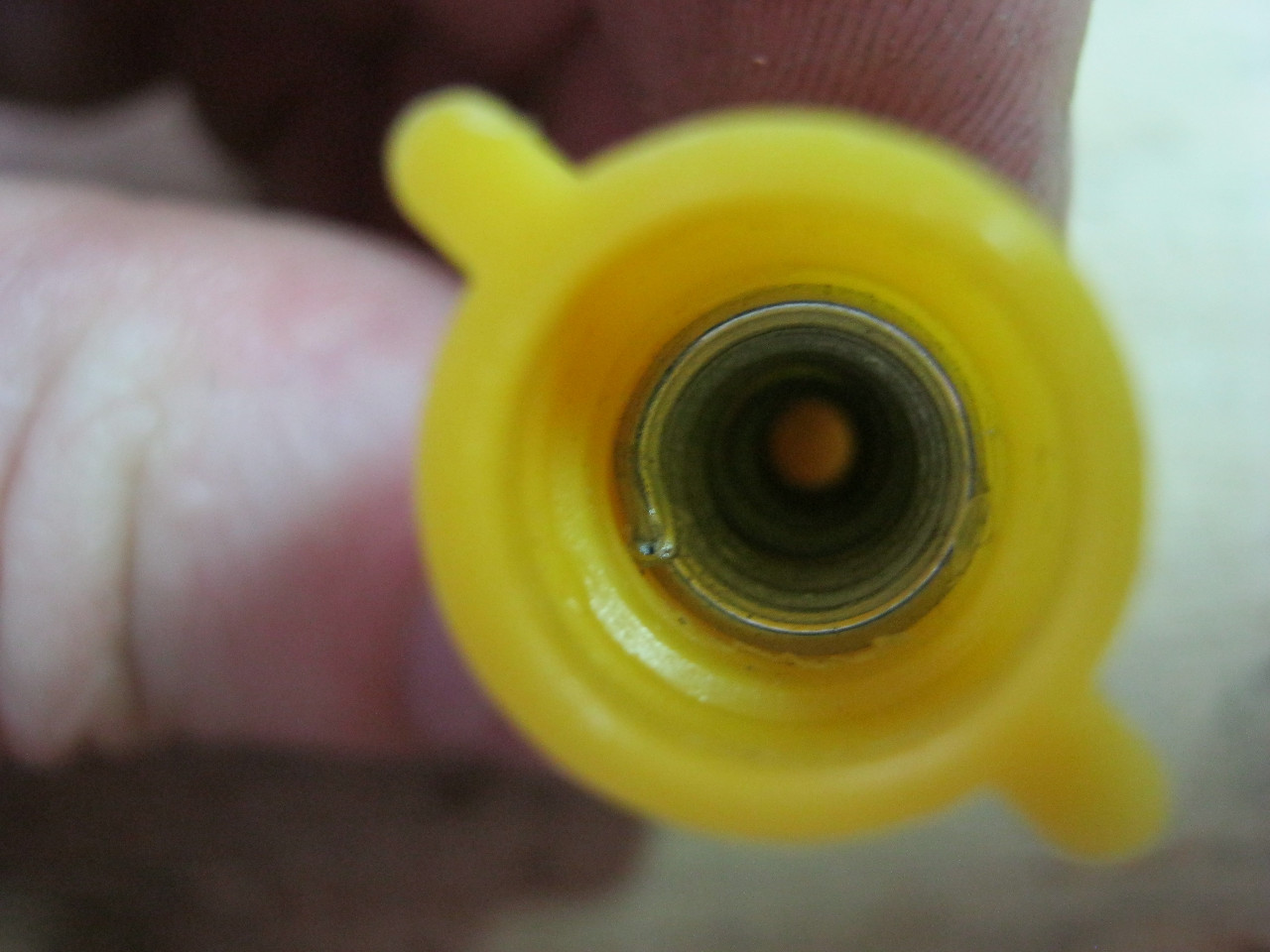

Как вы могли заметить, внутри колпачка стоит спираль, которая при завинчивании колпачка сжимает соединяемые провода.

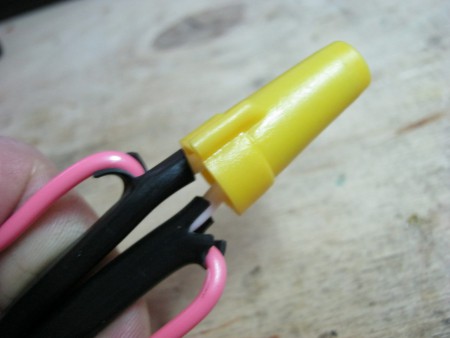

На практике все это происходит примерно так: зачищаем два провода, а потом завинчиваем на них колпачок СИЗ

Клеммники ВАГО (WAGO)

Клеммники Ваго в настоящее время являются самыми топовыми соединителями для проводов. Хотя и у них есть свои минусы – это дороговизна и слабый коммутируемый ток. Ниже на фото показан принцип работы клеммников Ваго.

Заключение

В настоящее время синюю изоленту уже можно отложить в долгий ящик. Если раньше с помощью нее построили Советский Союз, то сейчас в ней уже нет надобности. Гораздо проще все-таки сходить в ближайший магазин и купить соединители для проводов. Это не сильно ударит по вашему карману. В результате ваш электромонтаж будет намного крепче и безопаснее.

Также не забывайте и про силу тока, на которую рассчитаны данные соединители. Не стоит, например, использовать клеммники ВАГО на различные электрокотлы и мощные потребители энергии. В этом случае они могут не выдержать большой нагрузки, что приведет еще к более худшим последствиям.

Хотя бы раз, но скручивать провода приходилось практически каждому. Вы скажете, что это достаточно простая процедура. С одной стороны – действительно, чтобы переплести между собой несколько жил и сложить их в распределительную коробку не нужно иметь особых навыков.

Но не все так однозначно! Ведь сделать скрутку проводов– это одно, а вот выполнить ее КАЧЕСТВЕННО и НАДЕЖНО – совсем другое дело.

К сожалению, самодельная скрутка проводов нередко становится причиной возгорания электропроводки. Вот почему к подобной процедуре следует подходить весьма ответственно. Чтобы вы были уверены в своей работе и не беспокоились о том, что где-то плохо заизолировали или недостаточно надежно скрутили жилы, мы расскажем вам, как все сделать верно.

Почему скрутка проводов может быть опасной?

Все потому, что степень контакта двух или сразу нескольких проводников зависит лишь от качества выполненной вами работы. Тем более, со временем слабо загнутые жилы постепенно станут еще слабее. Чем это чревато? Ну хотя бы тем, что при высоких нагрузках электротока в этой зоне будет слишком слабый контакт. Как результат – нагрев проводов, разрушение изоляционного слоя и плачевный финал в виде короткого замыкания (о пожаре и ударе током мы вообще молчим).

Согласно правилам ПУЭ, такой способ соединения проводов и вовсе запрещен. Хотя, безусловно, практически все электрики прибегают к подобному методу в рядовых повседневных работах. И вот что говорят профессионалы-практики: если верно скрутить жилы и тщательно их заизолировать – проблем у вас не возникнет вовсе. Сами жилы при этом могут верно прослужить еще пару десятков лет.

Напрашивается вопрос – как сделать скрутку проводов правильно и «на века»? Рассказываем.

Надежная скрутка проводов: детальная инструкция

1. Аккуратно зачищаем обе жилы с помощью специального инструмента или простого ножа, удаляя изоляцию где-то на пять сантиметров;
2. Обезжириваем оголенные контакты с помощью ацетона;
3. Берем кусок наждачной бумаги и зачищаем концы проводников до ярко выраженного металлического цвета;
4. Кладем оголенные жилы крест-накрест и не спеша обвиваем одну жилу вокруг другой (процедура выполняется при помощи пассатижей, количество витков – не менее пяти);
5. Аналогично накручиваем вторую жилу;
6. Туго обматываем зону скрутки изолентой (также неплохо было бы использовать термоусаживаемый кембрик – специальную трубку, которая защитит оголенный участок от внешней среды).

Смело можно заметить – ничего сложного в процедуре нет. Главное – оголяем участки проводов не менее, чем на пять сантиметров и уверенно скручиваем их между собой пассатижами, обеспечивая тем самым прочный контакт.

Что насчет более сложной ситуации, когда приходится скручивать между собой одножильный и многожильный провода? Здесь необходимо выполнить первые два пункта приведенной выше инструкции, после чего – скрестить между собой изделия и туго намотать многожильный провод вокруг одножильного (на расстоянии пары-тройки сантиметров от его конца).

Намотали? Тогда берем оставшийся одножильный конец и одним плавным движением загибаем его в сторону витков многожильного проводника. Когда задача выполнены, провода изолируются и помещаются в коробку распределения. Абсолютно такой же ход действий поможет и при скрутке двух многожильных проводов.

Кстати, что важно – совершенно не советуем выполнять скрутку из медного и алюминиевого проводов. Об этом говорят не только электрики-профессионалы, но и нормативные документы – тот же ГОСТ. Не стоит делать подобных скруток потому, что медь и алюминий имеют различные показатели сопротивления металлов. Также при их взаимодействии происходит окисление, а это в свою очередь значительно ухудшает контакт.

Еще имеется следующий нюанс: медь и алюминий обладают различными физическими свойствами в том плане, что один из металлов – жесткий, а другой – мягкий. Это также крайне негативно скажется на качестве контакта между двумя проводниками.

Видео о скрутке проводов

Если хотите быть уверены в качестве произведенного вами соединения, советуем ознакомиться с следующими рекомендациями:

Воспользуйтесь данными советами, они точно не помешают вам при выполнении любых электромонтажных работ, где присутствует необходимость соединять между собой провода. На что важно обратить внимание – вышеперечисленные способы не позволяют сделать скрутку водонепроницаемой. Так что если вы задумали скрепить жилы в стене под слоем штукатурки (к тому же без коробки), обязательно изолируйте места соединения кембриками.

Какой вывод?

Вот мы и рассказали вам о том, как сделать скрутку проводов собственноручно. Мы советуем вам прибегать к данному методу лишь в рамках монтажа временной электропроводки, в остальных же случаях – пользоваться более современными и безопасными методиками. Также никогда не забывайте отключить электричество в доме, прежде чем приступить к любым электромонтажным работам. Удачи!

Необходимость скрепления проводов между собой может возникнуть по многим причинам, и если вас заинтересовал вопрос: «Как правильно соединить провода?», советуем вам ознакомиться с материалами данной статьи. Для осуществления работ такого вида нужно разобраться, каков порядок и особенности подключения проводов, внимательно изучить, какими методами можно произвести их соединение.

Попробуем как можно подробнее рассказать об основных способах решения этой проблемы, рассмотрим поэтапно процесс скрепления кабелей, продемонстрируем фото, как правильно подсоединить провода собственными силами.

Способы подсоединения

На сегодняшний день соединить электропровода можно несколькими способами. Выбор того или иного метода производится исходя из ваших предпочтений: узнав обо всех способах, можно выбрать вариант, наиболее подходящий и удобный для каждого конкретного случая.

Основных видов соединений проводов шесть:

• скрутка;
• опрессовка;
• сварка;
• пайка;
• винтовые контактные зажимы;
• самозажимные соединения.

Рассмотрим пошаговую инструкцию, как осуществить соединение кабелей тем или иным способом.

Скрутка

Сегодня соединение электропроводов между собой методом скрутки запрещено, так как он считается самым ненадежным и небезопасным по сравнению с остальными способами. Выбрав вариант скрутки, вся ответственность за возможные последствия будет возложена только на вас.

Подсоединение будет выполняться очень просто: с каждого кабеля необходимо счистить около 10-15 мм изоляции и накрутить их аккуратно друг на друга. Скрепляя провода сечением до 1 мм, обязательно должно быть выполнено от 5 витков, с большим сечением – не менее 3 витков.

Опрессовка

Подсоединение производится с помощью специальной гильзы, соответствующей размерам пучка проводков. Гильза должна быть изготовлена из материала, аналогичному материалу кабеля.

Для обжатия изделия используются пресс-клещи, с помощью которых происходит опрессовка гильз. В домашних условиях некоторые люди зажимают гильзу пассатижами, однако установлено, что такое соединение будет непрочным и ненадежным.

Инструкция, как подсоединить провода таким способом:

• ориентируясь на длину гильзы, применяемой для осуществления работ, снимите с кабелей изоляционный материал;
• скрутите проводки в общий пучок и поместите в гильзу;
• произведите обжатие соединителя, используя пресс-клещи;
• заизолируйте полученное соединение термоусадкой или изолентой.

Сварка

Используя данный метод, по окончанию работ вы получите по своей сути цельный кабель. Ему будут не страшны ни окислительные процессы, ни любое другое отрицательное воздействие, характерное для разъединенных проводов.

Для выполнения работ потребуются следующие элементы:

• сварочный аппарат;
• наждачная бумага;
• флюс;
• средства индивидуальной защиты – перчатки, очки;
• угольный электрод.

На первом этапе нужно произвести очистку кабелей от изоляции и зачистить жилы до появления блеска с помощью наждачки. После скрутить провода между собой. Третий этап будет заключаться в заполнении углубления угольного электрода флюсом.

После необходимо привести в рабочее состояние , прижать электрод к месту скрутки кабелей и держать так, пока не образуется шарик, по-другому – контактная точка.

Образовавшуюся контактную точку необходимо очистить от флюса и покрыть специальным лаком. На завершающем этапе нужно заизолировать соединение.

Пайка

Последовательность действий будет соответствовать предыдущему методу с использованием сварочного аппарата, главное отличие – проводки подсоединяются друг к другу с помощью припоя, который расплавляется паяльником.

Соединение, полученное в результате спайки, считается надежным и долговечным, однако не стоит применять этот способ в местах, где может произойти сильный нагрев проводов. Также не желательно осуществлять пайку в таких местах, где существует вероятность механических нагрузок на полученное соединение.

Винтовые контактные зажимы

Данный метод позволит оперативно и просто подсоединить проводки, например, в распределительной коробке. Такие зажимы позволяют присоединять и однородные, и разнородные проводники.

Алгоритм действий будет следующим:

• очистите изоляционный слой с кабелей (около 5-7 мм изоляции);
• вставьте их концы в зажим и плотно затяните винтом.

Самозажимные соединения

Такой способ является наиболее востребованным и современным. Самозажимные устройства просты в пользовании.

Также, внутри этих соединений находится паста, которая полностью исключает возможность окисления металлов. Данная функция позволяет помещать в клипсы и однородные, и разнородные проводники.

Действия будут следующими:

• очистите с каждого кабеля по 10 мм изоляционного материала;
• приподнимите рычажок самозажимного устройства;
• поместите проводник в клипсу;
• опустите рычажок клипсы.

Зажимы, в которых отсутствуют рычажки, необходимо просто защелкнуть.

Осуществить соединение проводов своими руками под силу даже человеку, не имеющему никакого опыта работы с электропроводами.

Изучив все возможные методы, можно выбрать тот, который кажется вам наиболее понятным и легким. А изучив подробную инструкцию к каждому из способов присоединения кабелей, благоприятный исход работ может быть гарантирован.

Распределительные коробки выполняют очень важную функцию. Именно они обеспечивают распределение электрических проводов между точками потребления, т.е. выключателями, осветительными приборами и розетками.

Решили выполнить установку перечисленных выше устройств самостоятельно? Тогда вам нужно досконально разобраться в особенностях и порядке подключения кабелей, а также основных методах их соединения.

Для лучшего понимания процесса данное мероприятие будет рассмотрено в несколько этапов: от подготовки необходимых материалов до подключения электроприборов на примере розетки, двухклавишного переключателя и лампочек. Предварительно вы узнаете об основных способах соединения кабелей и особенностях расключения

Способы соединения проводов

Существует несколько методов соединения электропроводов. Вы можете выбрать наиболее удобный и подходящий для вашего случая вариант.

Цены на кабели и провода для строительства и ремонта

Кабели и провода для строительства и ремонта

Первый этап – готовимся к работе

В первую очередь готовим все, что потребуется для подключения электроприборов к коробке. Набор включает:

• кабели 3х2,5, ВВГ;
• кабели 2х2,5, АВВГ;
• выключатель на 2 клавиши;
• крепления;
• осветительные приборы;
• розетку;
• круглогубцы;
• рулетку;
• кусачки;
• плоскогубцы;
• плоскую отвертку;
• молоток.

Второй этап – делаем разметку

На этой стадии размечаем места установки электроприборов и пути прохождения проводов. Так мы сможем рассчитать нужное количество материалов для монтажа системы.

Третий этап – приступаем к монтажу

Предварительно выключаем подачу электричества.

Подводим провода к распределительной коробке. Как правило, кабели прокладываются в штробах. Для закрепления кабелей используются маленькие гвозди или специальные пластиковые скобы. В случае же выполнения работы в деревянном доме, провода будут подводиться посредством специальных монтажных коробов.

Важное замечание! Проводку нужно стараться проложить так, чтобы кабели не пересекались. В случае же если пересечения неизбежны, такие места нужно изолировать особенно тщательно.

Четвертый этап – подключаем электроприборы и соединяем провода

Заводим в предварительно встроенную в стену либо же закрепленную на основании (в зависимости от модели) распределительную коробку примерно 10 см провода. Снимаем с кабелей общую оболочку. Затем удаляем приблизительно 0,5 см изоляции с каждой жилы. В этом моменте ориентируемся по ситуации – счищаем столько изоляции, чтобы жилы можно было соединить выбранным способом.

На схеме показан пример соединения электропроводов посредством клеммников.

В рассматриваемом примере подключение выполняется с использованием двухжильного провода, у которого одна жила является нолем, вторая – фазой. На ноль подключаем розетку и . Фазный питающий провод соединяем с розеткой и одной жилой кабеля выключателя.

В нашем примере выключатель двухклавишный. Каждая клавиша отвечает за контроль отдельной группы осветительных приборов. Второй провод кабеля переключателя соединяем с первой кнопкой, третий провод подсоединяем ко второй клавише.

В распределительной коробке соединены проводы ноля от розетки и патронов лампочек. Подключен питающий кабель: ноль маркирован синим, фаза – красным. Подключены провода для подсоединения каждой кнопки переключателя к патронам осветительных приборов.

Пятый этап – проверяем работоспособность системы

Включаем подачу электроэнергии и проверяем работу нашей розетки и . Все работает исправно. Мы отлично справились с работой.

Теперь вам известен порядок соединения проводов в распределительной коробке и особенности подключения каждого основного электроприбора. Пользуясь полученными сведениями, вы сможете самостоятельно справиться со всеми запланированными мероприятиями.

Удачной работы!

Видео – Соединение проводов в распределительной коробке

Содержание:

Соединение проводов - скорее всего самая распространенная задача в электротехнике. Поскольку по тем или иным причинам возникает нехватка длины проводников в электрических цепях, приходится соединять между собой их части. Очевидно, что при этом появляется контакт, который лежит в основе многих электротехнических проблем. И не электрические соединения в конкретном месте проводников подразумеваются в данном случае.

Если контакт выполнен правильно, электрическая цепь будет исправно функционировать. Но, тем не менее, фраза «электротехника - это наука о контактах» давно уже звучит как притча во языцех. Далее в статье речь пойдет о том, как правильно соединять провода для того, чтобы это соединение как можно дольше не создавало проблем. А также ряд иных вопросов, имеющих существенное значение для скрутки проводов и охватывающих другие виды их соединения.

Скрутка, о которой умалчивает ПУЭ

Помимо часто упоминаемых слов о контактах, в среде работников электротехники существует еще одна распространенная фраза о том, что работы, выполняемые электриками и минерами, часто весьма схожи своими летальными последствиями. В частности, по этой причине и существует ПУЭ - по сути, свод законов для всего того, что имеет отношение к электрическим сетям. Поинтересуемся в Правилах устройства электроустановок о том, каким образом должно осуществляться соединение проводов.

С одной стороны, все четко указано:

• опрессовка;
• сварка;
• пайка;
• сжимы -

и это четыре официально допустимых способа соединения концов проводников. Но все они требуют что-либо дополнительное из инструментария или оборудования, и в некоторых случаях довольно-таки сложное, поскольку:

• для опрессовки потребуется специальный инструмент, который соответствует соединяемым проводникам;
• сварка невозможна без сварочного аппарата;
• для пайки необходимо наличие паяльника, так же как и пригодности для пайки материала соединяемых жил;
• сжимы предполагают использовать специальный соединитель электрических проводов, предназначенный для этого.

Однако чтобы обеспечить соединение электрических проводов, можно просто скрутить их жилы между собой, получив, таким образом, электрический контакт. И, несмотря на то, что в ПУЭ не указана скрутка, само сжимающееся надежное соединение проводов, тем более утвержденное в установленном порядке, вполне соответствует букве электротехнического закона ПУЭ.

Чтобы скрутка проводов получилась надежной, необходимо выполнить такие условия:

• длина скрученных жил проводников от края изоляции и до концов составляет 40–50 мм;
• электрические провода, а точнее их контактирующие жилы, с целью удаления пленок окислов или остатков изоляции зачищают мелкозернистым наждаком или напильником. Можно воспользоваться также и ножом. При этом движения надо делать вдоль жилы. После зачистки рекомендуется с помощью лупы оценить качество удаления пленки. Это позволит создать наилучшее электрическое соединение;
• чтобы правильно сделать соединение проводов без пайки, свитые концы жил необходимо сформировать одним из общепринятых способов. Они максимально плотно должны прижиматься друг к другу в любом месте скрутки.
• Применяемые виды скруток показаны далее. Эти изображения помогут нашим читателям понять, как правильно сделать скрутку.

Что же имеет плохого соединение проводов скруткой и почему о ней явно не упоминается в ПУЭ? Ведь остальные методы соединения проводов заметно уступают ей в простоте монтажа и минимальной себестоимости, по которым такое соединение двух проводов с одной жилой, так же как и скрутка многожильных проводов, стоит впереди всех. Остальные способы соединения электрических проводов остаются далеко позади нее.

• Главный недостаток скрутки заключен в ее ослаблении со временем в результате повторяющихся температурных расширений проводников.

Постепенно из-за температурных деформаций жил усилие, прижимающее их друг к другу, ослабевает, и сопротивление контакта возрастает. Для проводов электрических цепей, в которых присутствуют маломощные потребители типа энергосберегающих и светодиодных ламп, ослабление контактного усилия не будет опасным. Но для скрутки проводов в цепи с электрическими нагревательными приборами мощностью в несколько киловатт с определенного момента может начаться лавинообразный процесс ухудшения контакта между скрученными жилами. Причем, если своевременно не заметить такое соединение электропроводки, в лучшем случае либо медные провода, либо алюминиевые, жилы которых скручены, вблизи него пострадают от порчи изоляции высокой температурой.

• По этой причине запрещается применение скрутки в помещениях с повышенной пожарной опасностью. В этих помещениях надо применять более надежное соединение проводов.
• Не разрешается скрутка медных проводов с алюминиевыми проводниками. Так же, как и в любом ином соединении, в скрутке не допускается непосредственный контакт медной и алюминиевой жилы из-за появления электрохимических процессов, приводящих к быстрой порче соединения и усиления пожарной опасности.
• Повторно соединять два провода, бывших в скрутке, не рекомендуется. Скручиваются только ровные жилы после снятия изоляции, а выпрямление обычно ломает даже жилки многожильного проводника.
• Правильная скрутка может получиться лишь для относительно тонких проводников. Скручивать толстые одножильные провода не рекомендуется. Чтобы соединить провода между собой при значительной толщине жил, лучше использовать опрессовку их гильзой.

Начиная с некоторого значения диаметра жил сделать скрутку проводов вообще не представляется возможным. Примером может быть силовой кабель. Поэтому скрутка кабеля, содержащего 2, 3 или большее число жил, делается тонкой медной проволокой как подготовка для соединения «начисто». Затем каждая пара зафиксированных жил паяется.

Скрутка как полдела

Однако эксперимент, который проводился со скрученными многожильными проводниками, показал высокое качество контакта всех соединений проводов сразу после завершения монтажа. Сделанная сотня скруток отрезков многожильного медного провода с сечением, характерным для обычной квартирной электропроводки, показала весьма малое контактное сопротивление, что подтверждают изображения далее.

Следовательно, выполнив скрутку, делаешь примерно половину монтажных работ по соединению двух проводников. Еще остается доработать полученное соединение так, чтобы со временем оно не ухудшилось. А для этого надо либо создать усилие, которое снаружи обжимает скрученные жилы, либо применить один из способов слияния жил. Слияние жил, безусловно, лучше всего обеспечивает минимальное сопротивление в месте соединения двух, трех или нескольких проводников.

Соединение проводов слиянием жил делается либо их расплавлением, либо припоем. В любом из этих вариантов достигается самое малое значение контактного сопротивления. Но есть и существенные недостатки у этих способов. И при сварке, и при пайке делается нагревание жил до температуры, опасной для изоляции.

• Чтобы не испортить ее, лучше держать скрутку щипцами сразу за краем изоляции для отвода тепла в ходе сварки или пайки и еще какое-то время после их завершения.
• Хотя и существует технология сварки и пайки алюминиевых жил, все же лучше иметь дело с медью. Но и медная жила перед пайкой или сваркой очищается от посторонних наслоений и обезжиривается.

Сварка и пайка устраняет само понятие контакта на конце скрутки, делая в этом месте либо тело в виде капли (при сварке), либо заполняя все щели припоем. При соединении проводов, предназначенных для мощных электроприборов, сварка и пайка - самый правильный способ соединения проводников. Однако эксперимент, который проводился на сотне уже показанных скруток, не продемонстрировал существенного уменьшения контактного сопротивления. Об этом свидетельствуют изображения, показанные далее.

На изображениях представлено очевидное доказательство одинаковых свойств соединения обычной и сваренной скрутки многожильных проводов. Но при увеличении толщины жил, а также для толстых одножильных проводов пайка и сварка будут иметь преимущество перед скруткой. Если соединение проводов можно сделать скруткой, и к ним не подключено мощное электрооборудование, не имеет смысла их паять и тем более сваривать.

Разъемные соединения

Рассмотренные выше опыты свидетельствуют в пользу механической фиксации скруток. Для этой цели наряду с гильзами существуют специальные колпачки СИЗ. Они дают возможность сделать как бы сращивание проводов, обжимая скрутку и сохраняя усилие сжатия. Это две разновидности сжимов, о которых упомянуто в ПУЭ. Первый - это гильза, а второй - колпачок. Его навинчивают до упора на зачищенные жилы. Устройство, а также возможные разновидности колпачков СИЗ, показаны далее на изображениях.

Аббревиатура СИЗ читается как:

С – соединительный;

И – изолирующий;

З – зажим.

Цифра 1 (СИЗ-1) указывает на колпачок с канавками, а 2 (СИЗ-2) - на такую же деталь с выступами. Числа через дефис указывают на диапазон сечений проводов, подключаемых СИЗ. Колпачок весьма удобен тем, что с его применением достигается не только хорошая проводимость соединения, но и возможность его разнять. Если необходимо выбрать, чем соединить проводники между собой, для домашних и офисных электросетей СИЗ - это оптимальный вариант.

Быстрым и удобным приспособлением, дополняющим разнимаемые виды соединений проводников, является клеммник. Однако удобство его ограничивается нагрузочными токовыми характеристиками. В сравнении с колпачком СИЗ, который улучшает контактное сопротивление, клеммник его ухудшает. Причем очень заметно. Для получения соответствующих данных был сделан третий опыт, информация о котором показана далее. Сваренные скрутки были отрезаны. Концы проводов вставлены в клеммники.

• Контактное сопротивление клеммника на порядок больше, чем у скрутки.

Но зато он не только является самым приемлемым решением для соединения проводов слаботочной электропроводки в квартире и офисе.

• Клеммник - это связующий элемент между проводами с медными и алюминиевыми жилами.
• Его удобно использовать для соединения проводов с разным сечением жил.
• Для медных жил перед вставкой их в клеммник рекомендуется нанесение контактной пасты.
• Алюминиевые жилы перед вставкой в клеммник надо зачистить от пленки окиси.

Применяются три разновидности этих соединителей:

Для того чтобы провод без усилия вставлялся в клеммник и при необходимости так же легко извлекался из него, применяется конструкция с рычагом, который создает усилие в соединении для фиксации жилы. На этом принципе сделаны клеммники WAGO и их аналоги.

Весьма распространенной разновидностью сжима является винтовое соединение. На таком соединении основаны конструкции многих клеммников, соединительных колодок и гильз. Винтовое соединение позволяет получить наибольшее усилие, сжимающее соединяемые жилы. Но для того чтобы со временем от вибраций и температурных деформаций такое соединение не ослабевало, к нему с помощью пружины прикладывается усилие, которое создает удерживающее напряжение.

• Винтовые зажимы - это наиболее эффективное соединение одножильного провода с многожильным, жил разного диаметра, в том числе из алюминия и меди.
• Поскольку винты, гайки и шайбы всегда есть в наличии у всех, кто связал свою профессию или увлечение с техникой и работает своими руками, при необходимости соединить два провода с их помощью не составит особого труда. Однако это делается по правилам, которые иллюстрирует изображение далее.

• Используя винтовые зажимы, необходимо помнить о том, что качество контакта в первую очередь определяется площадью контактирующих поверхностей. А она уменьшается по мере увеличения диаметра жилы. При этом не помогут никакие усилия винтовых зажимов. При больших диаметрах жил обязательно применяются контактные пасты и гели. Но в таком случае пайка и сварка все-таки обеспечат более надежный контакт, нежели винтовое соединение.

Правильное соединение проводов - залог безопасной работы электросети. Надо не забывать, как правильно делать скрутку, оптимально выбирать вид соединения, а также грамотно его исполнять.
