Кроме постоянного (неизменного во времени) тока есть переменный ток, который со временем меняет свою величину и направление.
Генераторы электричества, в том числе и автомобильные, вырабатывают переменный ток, который затем преобразуется в постоянный.
Как правило, переменный ток изменяется во времени по синусоидальному закону. Для его описания существуют дополнительные параметры - частота и амплитуда.
Рисунок 10.Сила тока
Частота - величина, которая показывает, сколько полных колебаний совершает ток (или напряжение) в секунду. Измеряется частота в Герцах (один Герц равен одному колебанию в секунду).
Для ее определения можно использовать специальный прибор - частотомер, но на практике обычно пользуются осциллографом, который может показать не только частоту, но и форму сигнала.
С частотой связан другой параметр, называемый периодом. Период - это время совершения одного полного колебания. Измеряется период в секундах.
Амплитуда - это высота синусоиды, то есть максимальное значение тока, измеренное от нулевого уровня. Измеряется амплитуда в тех же единицах, что и основная величина, то есть амплитуда переменного тока измеряется в амперах, амплитуда переменного напряжения - в вольтах.
В бытовой электросети обычно используют частоту 50Гц. Величину напряжения сети оценивают не по амплитуде, а по его эффективному значению, которое позволяет просто рассчитывать мощность переменного тока. Эффективное значение можно рассчитать по амплитуде напряжения и тока, используя соотношение 11э = 0,707 Urn.
Какая амплитуда напряжения в бытовой электросети? 220 Вольт? Нет! Оказывается 311 Вольт, а эффективное значение напряжения равно 220 Вольт.
Термин «эффективное» часто опускают. Все приборы при измерении в цепях переменного тока показывают эффективные значения.
В зависимости от значения частоты колебания получили различные названия, приведенные ниже.
Обратите внимание, что только начиная с частоты 100 кГц, колебания могут свободно излучаться в воздушной среде. Однако, эти же колебания прекрасно передаются и по проводам, что обеспечивает их широкое использование в автомобильных иммобилайзерах.
Если говорить кратко, сигнал от ключа-транспондера, вставленного в замок зажигания, передается в воздушной среде на антенну приемника, установленную на этом замке. С другой стороны, при использовании модуля обхода штатного иммобилайзера, сигнал от ключа-транспондера, спрятанного в подкапотном пространстве, идет по проводам к той же антенне.
Таблица 8. Диапазон частот различных колебаний |
||||||||||||||||||
|
Ознакомиться с областью применения радиочастот Вам поможет еще одна таблица.
Средние волны (СВ) |
300 - 3000 кГц |
радиовещание |
|
Короткие волны (KB) |
Радиовещание; Любительская радиосвязь (27 МГц). |
||
Ультракороткие волны (УКВ) |
|||
А) метровые |
Радиовещание; Телевидение. |
||
Б) дециметровые |
300 - 3000 МГц |
Радиовещание; Сотовая связь (900 МГц; 1800 МГц); GPS-навигация; Частота брелков автосигнализа- ций 433, 92 МГц и 867,8 МГц |
|
В) сантиметро- вые |
Радиолокация; Bluetooth (2,4 - 2,48 ГТц); Датчики объема; Иммобилайзеры. |
||
Г) миллиметро- вые |
радиолокация |
||
![]() |

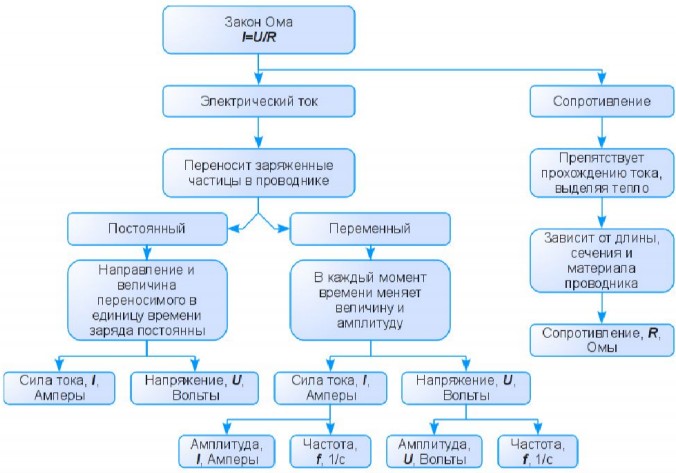

Рисунок 11. Схема-памятка "Закон Ома" |
Основные элементы электрической цепи
С теорией электричества почти закончено, осталось рассмотреть основные элементы электрической цепи, которые могут понадобиться при монтаже охранного оборудования.
Переменным называется ток, изменение которого по величине и направлению повторяется периодически через равные промежутки времени Т.
В области производства, передачи и распределения электрической энергии переменный ток имеет по сравнению с постоянным, два основных преимущества:
1) возможность (при помощи трансформаторов) просто и экономично повышать и понижать напряжение, это имеет решающее значение для передачи энергии на большие расстояния.
2) большую простоту устройств электродвигателей, а следовательно, и их меньшую стоимость.
Значение переменной величины (тока, напряжения, ЭДС) в любой момент времени t называется мгновенным значением и обозначается строчными буквами (ток i, напряжение u, ЭДС – е).
Наибольшее из мгновенных значений периодически изменяющихся токов, напряжений или ЭДС, называются максимальными или амплитудными значениями и обозначаются прописными буквами с индексом «м» (I м, U м).
Наименьший промежуток времени, по прошествии которого мгновенные значения переменной величины (ток, напряжение, ЭДС) повторяется в той же последовательности, называется периодом Т, а совокупность изменений, происходящих в течение периода, - циклом.
Величина обратная периоду называется частотой и обозначается буквой f.
Т.е. частота – число периодов за 1 секунду.
Единица частоты 1/сек – называется герц (Гц). Более крупные единицы частоты – килогерц (кГц) и мегагерц (МГц).
Получение переменного синусоидального тока.
Переменные токи и напряжения в технике стремятся получить по простейшему периодическому закону – синусоидальному. Т. к. синусоида – единственная периодическая функция, имеющая подобную себе производную, в результате чего во всех звеньях электрической цепи форма кривых напряжений и токов получается одинаковой, чем значительно упрощаются расчеты.
Для получения токов промышленной частоты служат генераторы переменного тока в основе работы которых лежит закон электромагнитной индукции, согласно которому при движении замкнутого контура в магнитном поле в нем возникает ток.
Схема простейшего генератора переменного тока

Генераторы переменного тока большой мощности, рассчитанные на напряжения 3 – 15 кв, выполняются с неподвижной обмоткой на статоре машины и вращающимся электромагнитом-ротором. При такой конструкции легче надежно изолировать провода неподвижной обмотки и проще отвести ток во внешнюю цепь.
Одному обороту ротора двухполюсного генератора соответствует один период переменной ЭДС, наведенной на его обмотке.
Если ротор делает n оборотов в минуту, то частота индуктированной ЭДС
.
Т.к.
при этом угловая скорость генератора
,
то между ней и частотой, наведенной
ЭДС существует соотношение
.
Фаза. Сдвиг фаз.

Предположим, что генератор имеет на якоре два одинаковых витка, сдвинутых в пространстве. При вращении якоря в витках наводятся ЭДС одинаковой частоты и с одинаковыми амплитудами, т.к. витки вращаются с одинаковой скоростью в одном и том же магнитном поле. Но вследствие сдвига витков в пространстве ЭДС достигают амплитудных знамений неодновременно.
Если в момент
начала отсчета времени (t=0)
виток 1 расположен
относительно нейтральной плоскости
под углом
,
а виток 2 под углом
.
То наведенная в первом витке ЭДС:,
а во втором:
В момент отсчета времени:
Электрические
углы
и
определяющие значения ЭДС в начальный
момент времени, называетсяначальными
фазами.
Разность начальных фаз двух синусоидальных величин одной частоты называется углом сдвига фаз .

Та величина, у которой нулевые значения (после которых она принимает положительные значения), или положительные амплитудные значения достигаются раньше, чем у другой, считается опережающей по фазе, а та у которой те же значения достигаются позже – отстающей по фазе.
Если две
синусоидальные величины одновременно
достигают своих амплитудных и нулевых
значений, то говорят, что величины
совпадают
по фазе
.
Если угол сдвига фаз синусоидальных
величин равен 180 0
,
то говорят, что они изменяются впротивофазе.
Переменный электрический ток - ток с меняющимися во времени направлением и силой. Те токи, которые изменяются только по величине, называются пульсирующими. В промышленности и быту чаще всего используется переменный
Преобразование в переменный электрический можно выполнить следующим образом. Поместим в равномерное постоянное магнитное поле виток проволоки. При равномерном вращении этого витка вокруг оси будет непрерывно меняться как по величине, так и по направлению. Вследствие этого, по в витке образуется переменная по направлению и величине Если такой виток присоединить к внешней цепи, то в ней мы получим переменный электрический ток.
Когда плоскость вращающегося витка становится перпендикулярна по отношению к силовым линиям данного магнитного поля, проходящий сквозь нее магнитный поток - наибольший (Φ = Φmax), скорость же изменения его равна нулю (ΔΦ/Δt = 0), так как, проходя через такое положение, проводники витка проскальзывают по силовым линиям поля, не пересекая их. А значит, ЭДС индукции, образующаяся в витке, станет равна нулю (Е = 0).
Когда же плоскость витка параллельна силовым линиям поля, поток, пронизывающий ее, равен нулю (Φ = 0), скорость же изменения его в таком положении наибольшая ((ΔΦ/Δt)max), поскольку проводники витка движутся перпендикулярно относительно силовых линий.
ЭДС, возникающая в этом случае в витке, имеет наибольшее значение (E = Emax). При дальнейшем вращении витка скорость изменения потока, пронизывающего виток, будет увеличиваться; значит, ЭДС по абсолютной величине будет возрастать от 0 до Emax. Так, уровень ЭДС индукции во вращающемся витке за один его оборот изменяется от -Emax до +Emax.
Разомкнем виток проволоки и присоединим его к осциллографу. Когда виток вращается в магнитном поле, осциллограф запишет все изменения тока, по которым можно будет судить и об изменении электродвижущей силы в витке за время одного оборота.
Ток, возникающий в витке при его равномерном обращении в равномерном магнитном поле, как показывает осциллограмма, изменяется синусоидально. Такой ток называют переменным синусоидальным.
Промежуток времени, за который электродвижущая сила выполняет одно колебание, называют периодом переменного тока.
Буквенное обозначение периода колебания - Т. Число колебаний за 1 секунду - частота тока, которую обозначают буквой f. Ее единица измерения - герц (Гц):
f = 1/T, либо T = 1/f.
Если значение ЭДС в некоторый произвольный момент времени мы обозначим через е (ее мгновенное значение), а самое большое значение (амплитудное) - через Emax, то закон, выражающий зависимость е от времени, в случае синусоидального тока можно выразить в виде следующего выражения:
e = Emax˖sin (2/T)t.
В большинстве стран в промышленности и в быту используют переменный электрический ток с частотой 50 Гц, продолжительностью периода 0,02 секунды.
Получение переменного электрического тока из механической энергии выполняется при помощи специальных машин, которые называют генераторами. В основе принципа их работы - закон электромагнитной индукции. Самая простая схема генератора может быть представлена в виде рамки, вращающейся вокруг оси в магнитном поле электромагнита или При вращении рамки в ней образуется переменная электродвижущая сила. Соединив рамку с внешней цепью, получим переменный электрический ток. Генератор переменного тока, имеющий неподвижную магнитную систему и вращающиеся витки, строится достаточно редко.
Почти во всех таких генераторах обмотка (якорь) установлена неподвижно, а магнитная система (индуктор) вращается. Недвижимую часть генератора называют статор, а подвижную - ротор.
Понятие переменного электрического тока даётся в учебнике физики общеобразовательного учебного заведения - школы. Переменный электрический ток имеет форму гармонического синусоидального сигнала, основными характеристиками которого являются действующее напряжение и частота.
Частота – это количество полных изменений полярности переменного электрического тока за одну секунду. Это означает, что ток, в обычной бытовой розетке частотой 50 Герц за одну секунду меняет своё направление с положительного значения на отрицательное и обратно ровно пятьдесят раз. Одно полное изменение направления (полярности) электрического тока с положительного значения на отрицательное и снова на положительное называют - периодом колебания электрического тока. В течение периода Т
переменный электрический ток меняет своё направление дважды.
Для визуального наблюдения синусоидальной формы переменного тока обычно используют осциллограф. Для исключения поражения электрическим током и защиты осциллографа от сетевого напряжения по входу, используют разделительные трансформаторы. Для измерения периода нет разницы, по каким равнозначным (равноамплитудным) точкам его измерять. Можно по максимальным положительным, или отрицательным вершинам, а можно и по нулевому значению. Это поясняется на рисунке.
Из учебника физики мы знаем, что переменный электрический ток вырабатывается с помощью электрической машины – генератора. Простейшая модель генератора это магнитная рамка, вращающаяся в магнитном поле постоянного магнита.
Представим себе прямоугольную проволочную рамку с несколькими витками, равномерно вращающуюся в однородном магнитном поле. Возникающая в этой рамке э.д.с. индукции меняется по синусоидальному закону. Период колебания Т
переменного электрического тока – это один полный оборот магнитной рамки вокруг своей оси.

Одними из важных характеристик электрического тока являются две величины переменного электрического тока – максимальное значение и среднее значение.
Максимальное значение напряжения электрического тока Umax - это величина напряжения, соответствующая максимальному значению синусоиды. Среднее значение напряжения электрического тока Uср
- это величина напряжения, равная значению 0,636 от максимального. Математически это выглядит так:
U ср = 2 * U max / π = 0,636 U max
Синусоиду максимального напряжения можно проконтролировать на экране осциллографа. Понять, что такое среднее значение переменного электрического напряжения можно проведя эксперимент по рисунку и описанию ниже.
Используя осциллограф, подключите к его входу синусоидальное напряжение. Ручкой вертикального смещения развёртки переместите "ноль" развёртки на самую нижнюю линию шкалы экрана осциллографа. Растяните и сместите горизонтальную развёртку так, чтобы одна полуволна синусоидального напряжения поместилась в десять (пять) клеток экрана осциллографа. Ручкой вертикальной развёртки (усилением) растяните развёртку так, чтобы максимальная амплитуда полуволны поместилась ровно в десять (пять) клеток экрана осциллографа. Определите амплитуду синусоиды на десяти участках. Суммируйте все десять значений и поделите на десять – найдите его "средний балл". В результате Вы получите значение напряжения, приблизительно равное 6,36 от его максимального значения - 10.
Измерительные приборы – вольтметры, цешки, мультиметры для измерения переменного напряжения имеют в своей схеме выпрямитель и сглаживающий конденсатор. Эта цепочка "округляет" множитель разницы максимального и измеряемого напряжения до числа 0,7. Поэтому, если Вы будете наблюдать на экране осциллографа синусоиду напряжения амплитудой 10 вольт, то вольтметр (цешка, мультиметр) покажет не 10, а около 7 вольт. Вы думаете что в Вашей домашней розетке – 220 вольт? Так и есть, но не совсем так! 220 вольт – это среднее значение напряжения бытовой розетки, усреднённое измерительным прибором - вольтметром. Максимальное же напряжение следует из формулы:
U max = U изм / 0,7 = 220 / 0,7 = 314,3 вольт
Именно поэтому, когда Вас "бъёт" током от электрической розетки 220 вольт, знайте, что это Ваша иллюзия. На самом деле, Вас трясёт напряжение около 315 вольт.
Трехфазный ток
Наряду с простым синусоидальным переменным током в технике широко используется так называемый трехфазный ток. Мало того, трёхфазный электрический ток - это основной вид энергии используемый во всём мире. Трёхфазный ток приобрёл популярность по причине менее затратной передачи энергии на большие расстояния. Если для обычного (однофазного) электрического тока требуется два провода, то для трёхфазного тока, у которого энергия в три раза больше, требуется всего три провода. Физический смысл Вы узнаете в этой статье позже.

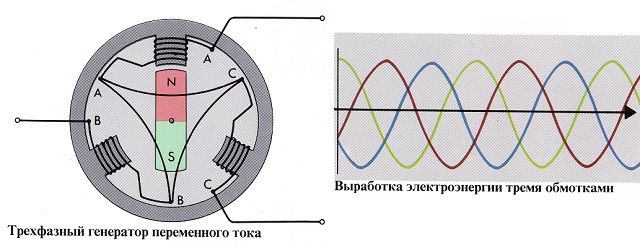

Представьте, если вокруг общей оси вращается не одна, а три одинаковые рамки, плоскости которых повернуты друг относительно друга на 120 градусов. Тогда возникающие в них синусоидальные э.д.с. также будут сдвинуты по фазе на 120 градусов (см. на рис).
Такие три согласованных переменных тока называют трехфазным током. Упрощённое расположение проволочных обмоток в генераторе трёхфазного тока иллюстрируется на рисунке.

Подключение обмоток генератора по трём независимым линиям показано на рисунке ниже.
Такое подключение шестью проводами довольно громоздко. Так как для явлений в электрических цепях важны только разности потенциалов, то один проводник может использоваться сразу для двух фаз, без снижения нагрузочной способности по каждой из фаз. Другими словами, в случае подключения обмоток генератора по схеме "звезда" с использованием "нуля", передача энергии от трёх источников производится по четырём проводам (см. рис.), в которых один является общим – нулевым проводом.

По трём проводам может передаваться энергия сразу от трёх (фактически независимых) источников электрического тока соединённых "треугольником".
В промышленных генераторах и преобразующих трансформаторах "треугольником" обычно подключается межфазное напряжение 220 вольт. При этом "нулевой" провод отсутствует. "Звезда" применяется для передачи напряжения сети с использованием "нуля". При этом на фазе относительно "нуля" действует напряжение 220 вольт. Межфазное напряжение при этом равно 380 вольт.
Частым явлением во времена "нагло ворующей демократии" было сгорание бытовой аппаратуры в квартирах добропорядочных граждан, когда из-за слабой проводки сгорал общий "ноль", тогда в зависимости от того, какое количество бытовых приборов включено в квартирах, горели телевизоры и холодильники у того, кто их меньше всего включал. Вызвано это явлением "перекоса фаз", которое возникало при обрыве нуля. В розетку добропорядочных граждан вместо 220 вольт устремлялось межфазное напряжение 380 вольт. До настоящего времени во многих коммуналках и сооружениях напоминающих жильё наших российских городов и весей это явление до конца не искоренилось.
ПОЛУЧЕНИЕ ПЕРЕМЕННОГО ТОКА
В промышленности в основном применяют синусоидальный переменный ток, который в отличие от постоянного каждое мгновение изменяет свое значение и периодически направление. Для получения такого тока используют источники электрической энергии, создающие переменную э. д. с, периодически изменяющуюся по величине и направлению; такие источники называются генераторами переменного тока. Принцип получения переменного тока. Простейшим генератором переменного тока может служить виток, вращающийся в равномерном магнитном поле (рис. 168, а). Пользуясь правилом правой руки, легко определить, что в процессе вращения витка направление э. д.с. е, индуцированной в рабочих участках 1 и 2 витка, непрерывно изменяется (показано стрелками), следовательно, изменяется и направление проходящего по замкнутой цепи тока i. По закону электромагнитной индукции э. д. с, индуцируемая в витке при вращении его с окружной скоростью? в магнитном поле с индукцией В,
2l - длина двух рабочих частей витка, находящихся в магнитном поле;
Угол между направлением силовых магнитных линий и направлением движения витка в рассматриваемый момент времени (направлением вектора скорости?).
При вращении витка с угловой скоростью? угол? = ?t, следовательно,
e = 2lBv sin ?t.
Переменный угол? t называется фазой э. д. с. Величина 2lB ? представляет собой максимальное значение э. д. с. е, которое она принимает при?t = 90° (когда плоскость витка перпендикулярна силовым магнитным линиям). Обозначив его Eт получим:
е = Е т sin ?t.
Полученная зависимость изменения э. д. с. е от угла?t или от времени t графически изображается синусоидой (рис. 168,б). Э. д. с, токи и напряжения, изменяющие свои значения и направления по закону синусоиды, называются синусоидальными . Ось, по которой откладывают углы? t, можно рассматривать как ось времени t. Рассмотрим несколько отдельных положений витка. В момент времени, соответствующий углу?t 1 (см. рис. 168, а), когда виток находится в горизонтальном положении, его рабочие участки как бы скользят вдоль силовых магнитных линий, не пересекая их; поэтому в этот момент э. д. с. в них не индуцируется (точка 1 на рис. 168,б). При дальнейшем повороте витка стороны его начнут пересекать магнитные силовые линии. По мере увеличения угла поворота увеличивается и число силовых линий, пересекаемых сторонами витка в единицу времени, и соответственно возрастает индуцированная в витке э. д. с е. В момент времени, соответствующий углу?t 2 , виток пересекает наибольшее число силовых магнитных линий, так как его рабочие участки 1 и 2 движутся перпендикулярно силовым линиям магнитного поля; в этот момент э. д. с. е достигает своего максимального значения Е т (точка 2 на графике). При дальнейшем вращении витка число пересекаемых силовых линий уменьшается и соответственно уменьшается индуцированная в витке э. д. с. В момент времени, соответствующий углу рабочие участки витка опять как бы скользят вдоль магнитных силовых линий, в результате чего э. д. с. е будет равна нулю (точка 3). Затем рабочие участки 1 и 2 витка вновь начинают пересекать магнитные силовые линии, но уже в другом направлении, поэтому в витке появляется э. д. с. противоположного направления. В момент времени, соответствующий углу?t 4 . при вертикальном расположении витка э. д. с. в достигает максимального значения - Е т (точка 4), затем она уменьшается, и в момент времени, соответствующий?t5, снова становится равной нулю (точка 5). При дальнейшем движении витка с каждым
Рис. 168. Индуцирование синусоидальной э. д. с. (а) и кривая ее изменения (б)
новым оборотом описанный выше процесс индуцирования э. д. с. будет повторяться.
В современных генераторах переменного тока магниты или электромагниты, создающие магнитное поле, обычно располагаются на вращающейся части машины - роторе , а витки, в которых индуцируется переменная э. д. с,- на неподвижной части генератора - статоре . Однако с точки зрения принципа действия генератора переменного тока безразлично, на какой части машины - роторе или статоре - расположены витки, в которых индуцируется переменная э. д. с.
Работа приемников электрической энергии при переменном токе. Если подключить к генератору переменного тока электрическую лампу (см. рис. 168, а), то нить ее будет периодически накаляться и остывать. Однако если частота изменений переменного тока достаточно велика, то нить лампы не будет успевать охлаждаться и глаз человека не будет улавливать изменений ее накала. Такие же условия имеют место и при работе электродвигателей переменного тока; такой двигатель при работе получает от источника импульсы переменного тока, следующие один за другим с большой частотой, и его ротор будет вращаться с постоянной частотой.
Движение электронов в проводнике
Чтобы понимать что такое ток и откуда он берётся, нужно иметь немного знаний о строении атомов и законах их поведения. Атомы состоят из нейтронов (с нейтральным зарядом), протонов (положительный заряд) и электронов (отрицательный заряд).

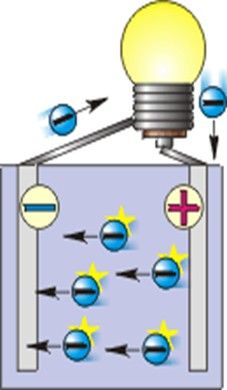

Электрический ток возникает в результате направленного перемещения протонов и электронов, а также ионов. Как можно направить движение этих частиц? Во время любой химической операции электроны «отрываются» и переходят от одного атома к другому.
Те атомы, от которых «оторвался» электрон становятся положительно заряженным (анионы), а те к которым присоединился – отрицательно заряженными и называются катионами. В результате этих «перебеганий» электронов возникает электрический ток.
Естественно, этот процесс не может продолжаться вечно, электрический ток исчезнет когда все атомы системы стабилизируются и будут иметь нейтральных заряд (отличный бытовой пример – обычная батарейка, которая «садится» в результате окончания химической реакции).
История изучения
Древние греки первыми заметили интересное явление: если потереть камень янтаря об шерстяную ткань, то он начинает притягивать мелкие предметы. Следующие шаги начали делать ученые и изобретатели эпохи ренессанса, которые построили несколько интересных устройств, демонстрировавших это явление.
Новым этапом изучения электричества стали работы американца Бенджамина Франклина, в частности его опыты с Лейденовской банкой – первым в мире электроконденсатором.
Именно Франклин ввёл понятия положительных и отрицательных зарядов, а также он придумал громоотвод. И наконец, изучение электротока стало точной наукой после описания закона Кулона.
Основные закономерности и силы в электрическом токе
Закон Ома – его формула описывает взаимосвязь силы, напряжения и сопротивления. Открыт в 19м веке немецким ученым Георгом Симоном Омом. Единица измерения электросопротивления названа в его честь. Его открытия были очень полезны непосредственно для практического использования.
Закон Джоуля – Ленца говорит, что на любом участке электрической цепи совершается работа. В результате этой работы нагревается проводник. Такой тепловой эффект часто используется на практике в инженерии и технике (отличный пример – лампа накаливания).

Движение зарядов при этом совершается работа
Эта закономерность получила такое название потому что сразу 2 ученых примерно одновременно и независимо, вывели её с помощью опытов
.
В начале 19го века британский ученый Фарадей догадался, что изменяя количество линий индукции, которые пронизывают поверхность ограниченную замкнутым контуром, можно сделать индукционный ток. Посторонние силы, действующие на свободные частицы, называют электродвижущей силой (ЭДС индукции).
Разновидности, характеристики и единицы измерения
Электрический ток может быть или переменным , или постоянным .
Постоянный электроток — это ток, который не меняет своё направление и знак во времени, однако он может менять свою величину. Постоянный электроток в качестве источника чаще всего использует гальванические элементы.

Переменным называется тот, который меняет направление и знак по закону косинуса. Его характеристикой является частота. Единицы измерения в системе СИ – Герцы (Гц).
В последние десятилетия очень большое распространение получил . Это вид переменного тока, который включает в себя 3 цепи. В этих цепях действует переменные ЭДС одинаковой частоты, но развернутые по фазе одна относительно другой на треть периода. Фазой называют каждую отдельную электроцепь.

Почти все современные генераторы производят трёхфазный электроток.

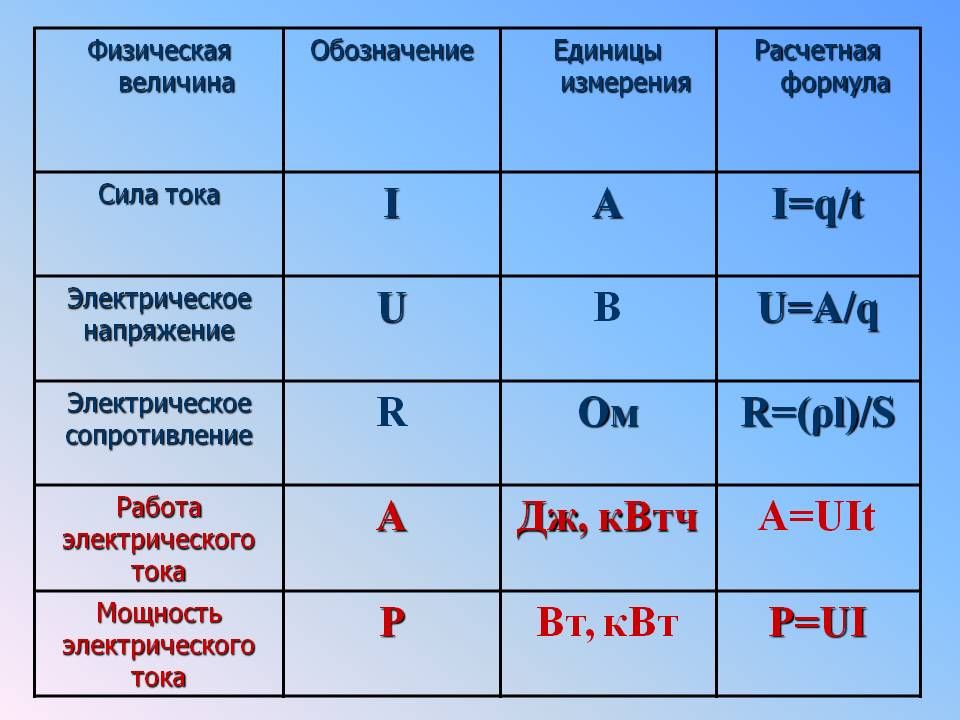

- Сила и количество тока
Сила тока зависит от величины заряда, протекающего в электроцепи за единицу времени. Сила тока это отношение электрозаряда, проходящего сквозь сечение проводника, ко времени его прохождения.
В системе СИ единица измерения силы заряда – кулон (Кл), времени – секунда (с). В итоге получаем Кл/с, данную единицу называют Ампер (A). Измеряется сила электротока с помощью прибора – амперметра.
![]()
- Напряжение
Напряжение — это соотношение работы к величине заряда. Работа измеряется в джоулях (Дж), заряд в кулонах. Данная единица называется Вольт (В).
- Электрическое сопротивление
Показания амперметра на различных проводниках дают разные значения. А для того чтобы замерять мощность электроцепи пришлось бы использовать 3 прибора. Явление объясняется тем, что у каждого проводника различная проводимость. Единица измерения называется Ом и обозначается латинской буквой R. Сопротивление также зависит и от длины проводника.
- Электрическая емкость
Два проводника, которые изолированы один от второго, могут накапливать электрические заряды. Данное явление характеризуется физ. величиной, которую называют электрической емкостью. Её единицей измерения – фарад (Ф).
- Мощность и работа электрического тока

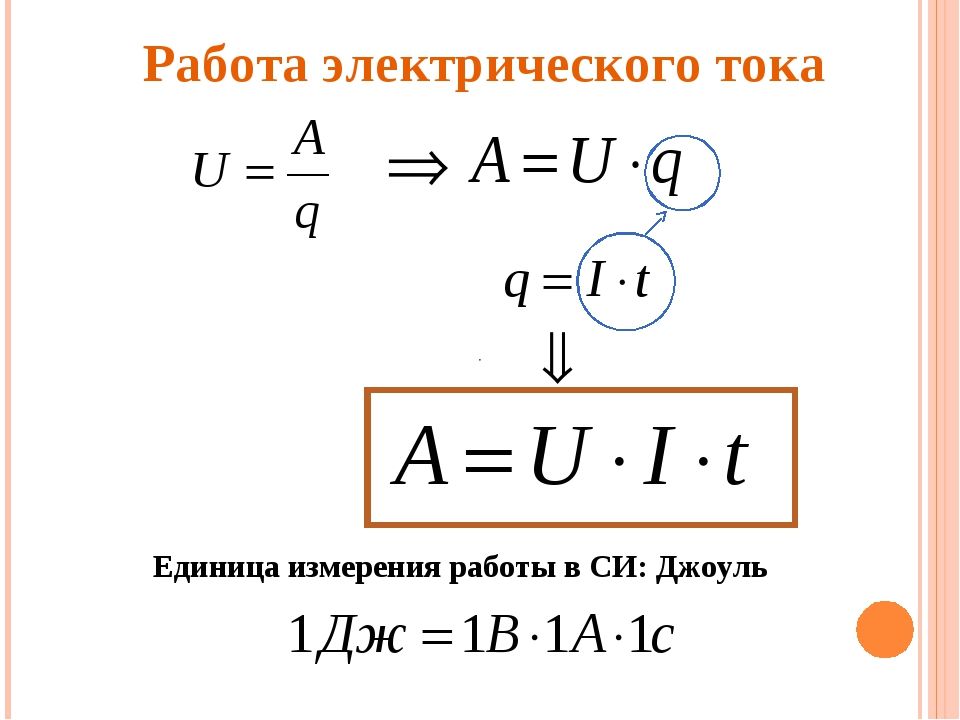

Работа электротока на конкретном участке цепи равняется перемножению напряжения тока на силу и время. Напряжение меряют вольтами, силу амперами, время секундами. Единицей измерения работы приняли джоуль (Дж).

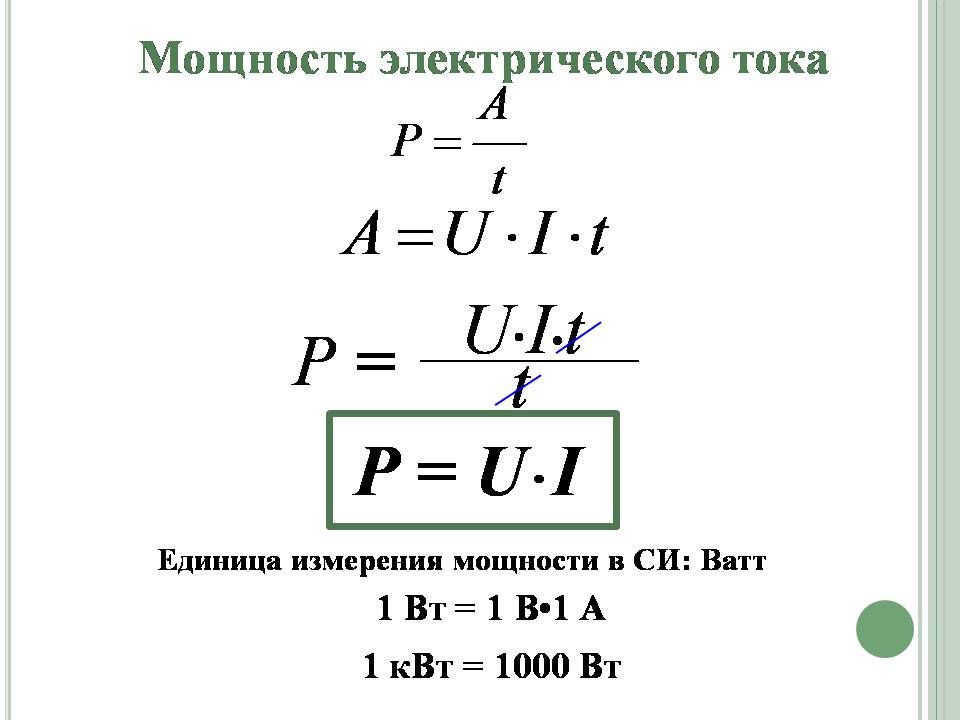

Мощность электротока – это отношение работы ко времени её совершения. Мощность обозначают буквой P и измеряют ваттами (Вт). Формула мощности очень простая: Сила тока умноженная на напряжение тока.

Существует также единица именуемая ватт-час. Её не следует путать с ваттами, это 2 разные физические величины. В ваттах измеряют мощность (скорость потребления или передачи энергии), а в ватт-часах выражается энергия произведённая за конкретное время. Это измерение часто применяют в отношении бытовых электроприборов.
Например, лампа мощность которой равняется 100 Вт работала в течении одного часа, то она потребила 100 Вт*ч, а лампочка мощность которой 40 ватт потребит столько же электроэнергии за 2.5 часа.

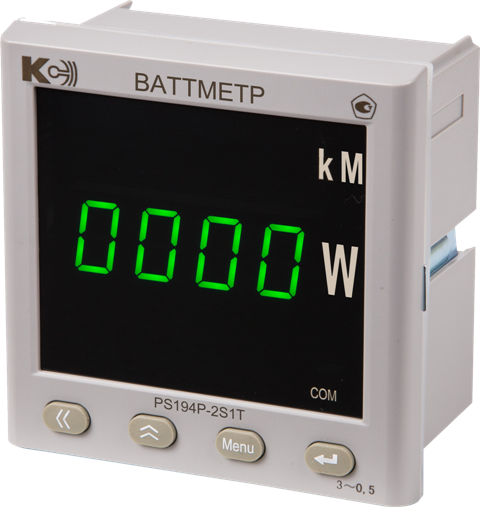

Для того, чтобы замерять мощность электроцепи используют ваттметр

Какой вид тока эффективнее и какая между ними разница?
Постоянный электроток легко использовать в случае параллельного подключения генераторов, для переменного необходима синхронизация генератора и энергосистемы.
В истории произошло событие под названием «Война токов». Эта «война» произошла между двумя гениальными изобретателями – Томасом Эдисоном и Николой Теслой. Первый поддерживал и активно продвигал постоянный электроток, а второй переменный. «Война» закончилась победой Теслы в 2007 году, когда Нью-Йорк окончательно перешел на переменный.
Разница в эффективности передачи энергии на расстоянии оказалось огромной в пользу переменного тока. Постоянный электроток невозможно использовать, если станция находятся далеко от потребителя.
Но постоянный всё равно нашел сферу применения: он широко используется в электротехнике, гальванизации, некоторых видах сварки. Также постоянный электроток получил очень большое распространение в сфере городского транспорта (троллейбусы, трамваи, метро).
Естественно, не бывает плохих или хороших токов, у каждого вида есть свои преимущества и недостатки, самое главное – правильно их использовать.
