Воздушные линии электропередачи ЛЭП: конструкция, разновидности, параметры. Монтаж и эксплуатация воздушных линий электропередачи Классификация опор воздушных линий

Линии электропередач (ЛЭП) являются одними из важнейших компонентов современной электрической сети. Линия электропередач - это система энергетического оборудования, выходящая за пределы электростанций и предназначенная для дистанционной передачи электроэнергии посредством электрического тока.

Линии электропередач разделяют на кабельные и воздушные. Кабельная линия электропередачи - это линия электропередачи, выполненная одним или несколькими кабелями, уложенными непосредственно в землю, кабельные каналы, трубы, на кабельные конструкции. Воздушная линия электропередачи (ВЛ) - это устройство, предназначенное для передачи и распределения электрической энергии по проводам, которые находятся на открытом воздухе.

Для устройства воздушных линий электропередач применяются специальные конструкции - опоры воздушной линии электропередач. Опоры ЛЭП - это специальные сооружения, предназначенные для удержания проводов воздушных линий электропередач на заданном расстоянии от поверхности земли и друг от друга.

Система опор воздушных линий электропередач была разработана в начале ХХ века, когда начали появляться первые мощные электростанции, и стало возможным осуществлять передачу электроэнергии на большие расстояния. До середины ХХ века раскатка проводов под опоры ЛЭП проходила по земле. Но такой способ раскатки имел множество недостатков: протащенный по земле провод получал многочисленные повреждения и требовал ремонта уже в процессе монтажа. Мелкие царапины и сколы становились причиной коронного разряда, приводящего к потерям передаваемой энергии.

В пятидесятых годах ХХ столетия в Европе был разработан специальный метод монтажа электропроводов - так называемый метод тяжения. Метод тяжения подразумевает под собой раскатку провода сразу на установленные опоры лэп с помощью специальных роликов, без опускания провода на землю. С одного конца воздушной линии устанавливается натяжная машина, с другого - тормозная. Благодаря этому методу при строительстве ЛЭП значительно снизилась возможность повреждения электропроводов и сократились расходы на ремонт, что, в свою очередь, привело к сокращению потерь передаваемой электроэнергии. Преимущество данного метода выражается и в том, что присутствие естественных (реки, озера, леса, горы и т.д.) и искусственных (автомобильные и железные дороги, здания и т.п.) преград облегчает и ускоряет монтаж ЛЭП. В России технология монтажа опор ЛЭП «под натяжением» применяется с 1996 года и на данный момент является наиболее целесообразным и популярным способом возведения опор воздушных линий электропередач.

В современном строительстве опоры ЛЭП применяются также в качестве опор для удержания заземленных молниеотводов и оптоволоконных линий связи. Также их используют в качестве освещения пространства на магистралях, улицах, площадях и т.п. в темное время суток. Опоры ВЛ предназначены для сооружений линий электропередач при расчетной температуре наружного воздуха до -65˚С включительно.

Опоры делятся на две основные группы, в зависимости от способа подвески проводов:

• промежуточные опоры ЛЭП. Провода на этих опорах закрепляются в поддерживающих зажимах;
• опоры анкерного типа. Провода на опорах анкерного типа закрепляются в натяжных зажимах. Данные опоры служат для тяжения проводов.

Две основные группы делятся на типы, имеющие специальные назначение:

• промежуточные прямые опоры. Устанавливаются на прямых участках линии и предназначаются для поддержания проводов и тросов и не рассчитаны на нагрузки от тяжения проводов вдоль линии. На промежуточных опорах с подвесными изоляторами провода закрепляются в специальных поддерживающих гирляндах, которые расположены вертикально. На опорах со штыревыми изоляторами закрепление проводов осуществляется проволочной вязкой. Промежуточные прямые опоры воспринимают горизонтальные нагрузки от давления ветра на провода и на опору и вертикальные - от веса проводов и собственного веса опоры ЛЭП;
• промежуточные угловые опоры. Устанавливаются на углах поворота линии с подвеской проводов в поддерживающих гирляндах. Помимо нагрузок, которые действуют на промежуточные прямые опоры, промежуточные опоры также воспринимают нагрузки от поперечных составляющих тяжения проводов и тросов;
• анкерно-угловые опоры. Устанавливаются при углах поворота ЛЭП более 20˚, имеют более жесткую конструкцию, чем промежуточные угловые опоры и рассчитаны на значительные нагрузки;
• анкерные опоры. Специальные анкерные опоры устанавливаются на прямых участках трассы для осуществления перехода через инженерные сооружения или естественные преграды. Воспринимают продольную нагрузку от тяжения проводов и тросов;
• концевые опоры. Являются разновидностью анкерных опор, устанавливаются в конце или начале ЛЭП и рассчитаны на восприятие нагрузок от одностороннего натяжения проводов и тросов;
• специальные опоры, которые включают в себя: транспозиционные - служат для изменения порядка расположения проводов на опорах; ответвлительные - для устройства ответвлений от магистральной линии; перекрестные - используются при пересечении ВЛ двух направлений; противоветровые - для усиления механической прочности ВЛ; переходные - при переходах ВЛ через инженерные сооружения или естественные преграды.

По способу закрепления в грунт поры делятся:

По конструкции опоры ЛЭП разделяются:

• свободностоящие опоры. В свою очередь, делятся на одностоечные и многостоечные ;
• опоры с оттяжками;
• вантовые опоры аварийного резерва.

Опоры ЛЭП подразделяются на опоры для линий с напряжением 0.4, 6, 10, 35, 110, 220, 330, 500, 750, 1150 кВ. Эти группы опор отличаются размерами и весом. Чем больше напряжение, проходящее по проводам, тем выше и тяжелее опора. Увеличение размеров опоры вызвано необходимостью получения нужных расстояний от провода до тела опоры и до земли, соответствующих ПУЭ (Правила устройства электроустановок) для различных напряжений линий.

По материалу изготовления опоры ЛЭП делятся на деревянные, металлические и железобетонные. Выбор вида опор ЛЭП обычно основывается на наличии соответствующих материалов в районе постройки линии электропередачи, экономической целесообразностью и техническими характеристиками строящегося объекта. Деревянные опоры применяют для линий с незначительным напряжением, до 220/380 В. Однако при таких преимуществах как низкая стоимость и простота изготовления, деревянные опоры имеют существенные недостатки: опоры из дерева недолговечны (срок службы составляет 10 - 25 лет), не обладают высокой прочностью, материал остро реагирует на изменения климатических условий.

Металлические опоры значительно прочнее деревянных, однако требуют постоянного техобслуживания - поверхность конструкций и соединительные элементы приходится периодически окрашивать или оцинковывать для предотвращения окисления или коррозии.

Высокая прочность и стойкость материала к деформации, коррозии и резкой смене климата, большой срок эксплуатации конструкций (порядка 50-70 лет), пожаростойкость, высокая технологичность и низкая стоимость - одни из немногих причин, которые позволяют сказать: железобетон является наиболее целесообразным решением для производства опор ЛЭП в России. Ведь в стране, имеющей огромную площадь и разнообразный климат, возникает необходимость не только в большом количестве протяженных линий связи, но и в высокой надежности в условиях резкой смены погодных условий и уровня влажности. Наличие качественных железобетонных опор для линий электропередач - важнейшее условие обеспечения стабильности в работе электроэнергетики. Группа компаний «Блок» производит и поставляет на строительный рынок только высококачественную продукцию из , в строгом соответствии с ГОСТ и СНиП.

Железобетонные стойки опор ЛЭП различаются на два типа по способу изготовления.

• вибрированные стойки опор. Метод изготовления, при котором бетонная смесь во время заливки в форму подвергается вибрации, благодаря которой обеспечивается увеличение плотности и однородности бетона при меньшем расходе цемента. Изготавливаются как из предварительно напряженного, так и ненапряженного железобетона и используются в качестве стоек и подкосов в опорах ЛЭП напряжением до 35 кВ, а также в качестве опор освещения;
• центрифугированные стойки опор. Метод приготовления бетонной смеси, при которой обеспечивается равномерное распределение смеси, следовательно, каждый участок получается полностью уплотненным. Центрифугированные стойки опор предназначаются для линий электропередач напряжением 35-750 кВ.

Конструктивно железобетонные опоры ЛЭП представляют собой вытянутые стойки с различные сечением в зависимости от предполагаемых условий эксплуатации и нагрузок. Конструкция стоек опор также предполагает наличие закладных деталей для установки зажимов, траверс и креплений для жестокого или шарнирного закрепления проводов, а также и плит для увеличения несущей функции изделий.

По типу конструкции железобетонные опоры делятся на основных вида:

• цилиндрические стойки опор;
• конические стойки опор.

Железобетонные опоры ЛЭП представлены широкой номенклатурой.

Для высоковольтных ЛЭП изготавливаются центрифугированные цилиндрические и конические опоры в соответствии с ГОСТ 22687.2-85 «Стойки цилиндрические железобетонные центрифугированные для опор высоковольтных линий электропередачи» и ГОСТ 22687.1-85 «Стойки конические железобетонные центрифугированные для опор высоковольтных линий электропередачи» соответственно.

Вибрированные стойки изготавливаются в соответствии с ГОСТ 23613-79 «Стойки железобетонные вибрированные для опор высоковольтных линий электропередачи. Технические условия», ГОСТ 26071-84 «Стойки железобетонные вибрированные для опор воздушных линий электропередачи напряжением 0,38 кВ. Технические уcловия» и сериями 3.407.1-136 «Железобетонные опоры ВЛ 0,38 кВ» и 3.407.1-143 «Железобетонные опоры ВЛ 10 кВ».

Специальные двустоечные опоры изготавливаются в соответствии с серией 3.407.1-152 «Унифицированные конструкции промежуточных двустоечных железобетонных опор ВЛ 35-500 кВ».
Серия 3.407.1-157 «Унифицированные железобетонные изделия подстанций 35-500 кВ» включает в себя вибрированные конические стойки с прямоугольным сечением центрифугированные цилиндрические стойки.Серия 3.407.1-175 «Унифицированные конструкции промежуточных одностоечных железобетонных опор ВЛ 35-220 кВ» содержит указания по изготовлению конических стоек опор.

Железобетонные центрифугированные опоры контактной сети и освещения изготавливаются по серии 3.507 КЛ-10 «Опоры контактной сети и освещения».

В качестве материала для изготовления железобетонных стоек опор ЛЭП используется устойчивый к электрокоррозии и коррозии от воздействия окружающей среды портландцемент различных классов по прочности на сжатие, от В25. В качестве заполнителей применяется мелкофракционный песок и гравийных щебень. Для каждого проекта подбирается различный вариант приготовления бетонной смеси: вибрирование применяется для стоек опор ЛЭП напряжением до 35 кВ и опор освещения, центрифугирование - для опор линий электропередач напряжением 35-750 кВ. Марки бетона по морозостойкости и водонепроницаемости назначаются в зависимости от условий эксплуатации и климата в зоне строительства, от F150 и от W4 соответственно. Дополнительно в бетон стоек опор добавляют специальные пластифицирующие и газововлекающие добавки.

Бетон стоек опор ЛЭП армируется предварительно напряженной арматурой для придания большей прочности изделиям. Все детали армирования и закладные изделия в обязательном порядке покрываются специальным веществом против внутренней коррозии.

В качестве рабочей арматуры применяется сталь следующих классов:

• стержневая термически упрочненная периодического профиля класса Ат-VI по ГОСТ 10884-71 при эксплуатации стоек в районе строительства с расчетной температурой наружного воздуха не ниже -55°С;
• стержневая горячекатаная периодического профиля классов А-IV и А-V. При расчетной температуре наружного воздуха ниже -55°С сталь этих классов следует применять в виде целых стержней мерной длины.В качестве поперечной арматуры применяется арматурная проволока класса В-I. Для изготовления хомутов, заземляющих проводников и монтажных петель применяется горячекатаная гладкая арматурная сталь класса А-I.

Маркировка стоек по ГОСТ 23613-79.

В обозначении марки стойки буквы и цифры означают: СВ - стойка вибрированная;дополнительные буквы «а» и «б» - варианты исполнения стоек, где:

• «а» - наличие в стойках закладных изделий (штырей) и отверстий для крепления проводов;
• «б» - наличие в стойках отверстий для крепления анкерных плит;
• цифра после букв - длину стойки в дециметрах;
• цифра после первого тире - расчетный изгибающий момент в тонна-сила-метрах;
• цифра после второго тире - проектную марку бетона по морозостойкости.

Для стоек, выполненных из сульфатостойкого цемента, после проектной марки бетона по морозостойкости ставится буква «с».

Для стоек, предназначенных к применению в районах с расчетной температурой наружного воздуха ниже -40°С или при наличии агрессивных грунтов и грунтовых вод, в третью группу марки включают также соответствующие обозначения характеристик, обеспечивающих долговечность стоек в условиях эксплуатации:М - для стоек, применяемых в районах с расчетной температурой наружного воздуха -40°С;

Для стоек, применяемых в условиях воздействия агрессивных грунтов и грунтовых вод - характеристики степени плотности бетона: П - повышенная плотность, О - особо плотный.

По ГОСТ 22687.1-85 и ГОСТ 22687.2-85 марка стойки состоит из буквенно-цифровых групп, разделенных дефисом.

Первая группа содержит обозначение типоразмера стойки, включающего:

буквенное обозначение типа стойки, где:

• СК - конические;
• СЦ - цилиндрические;
• далее указывается длина стойки в метрах в целых числах.

Вторая группа включает обозначения: несущей способности стойки и области ее применения в опоре и характеристики напрягаемой продольной арматуры:

• 1 - для арматурной стали класса A-V или Ат-VCK;
• 2 - то же, класса A-VI;
• 3 - для арматурных канатов класса К-7 при смешанном армировании;
• 4 - то же, класса К-19;
• 5 - для арматурных канатов класса К-7;
• 0 - для арматурной стали класса A-IV или Ат-IVK.

В третьей группе при необходимости отражают дополнительные характеристики (стойкость к воздействию агрессивной среды, наличие дополнительных закладных изделий и т.д.).

Маркировка по серии 3.407.1-136 для конструкций элементов опор ВЛ 0,38 кВ состоит из буквенно-цифрового обозначения.

В первой части указывается обозначение типа опоры ЛЭП:

• П - промежуточная;
• К - концевая;
• УА - угловая анкерная;
• ПП - переходная промежуточная;
• ПОА - переходная ответвительная анкерная;
• Пк - перекрестная.

Во второй части - типоразмер опоры: нечетные номера для одноцепных опор, четные - для восьми- и девятипроводных ВЛ.

Маркировка по серии 3.407.1-143 для опор ВЛ 10 кВ имеет в первой части буквенное обозначение типа опоры:

• П - промежуточная;
• ОА - ответвительная анкерная;
• И т.д.

Во второй части - цифровой индекс 10, указывающий на напряжение ВЛ.

В третьей части, через тире, пишется номер типоразмера опоры.

Элементы опор, в которую входят плиты и анкеры, маркируются буквенно-числовым обозначением.П - плита, АЦ - анкер цилиндрический.

Через дефис указывается номер типоразмера изделий.

Маркировка железобетонных промежуточных одностоечных опор по серии 3.407.1-175 и двустоечных опор по серии 3.407.1-152 состоит из буквенно-числового обозначения.

Первая цифра означает порядковый номер региона, в котором применяется опора;

Последующее сочетание букв - тип опоры:

• ПБ - промежуточная бетонная;
• ПСБ - промежуточная специальная бетонная;
• Последующая группа цифр - напряжение ВЛ в кВ, в габаритах которого выполнена опора;
• Следующее после тире число - порядковый номер опоры ЛЭП, в унификации, при этом нечетные номера принадлежат одноцепным опорам, а четные - двуцепным.

Маркировка изделий опор по серии 3.407.1-157:

Первая группа буквенно-цифрового обозначения включает литеры условного наименования изделий и основные габаритные размеры в дециметрах, где:

• ВС - вибрированная стойка.

Вторая группа, через дефис, обозначает несущую способность в кН.м;

Третья группа, через дефис, обозначает конструктивные особенности (вариант армирования, наличие дополнительных закладных деталей).

Маркировка опор серии 3.407-102 включает в себя следующие наименования:

• СЦП - стойка цилиндрическая полая;
• ВС - вибрированная стойка;
• ВСЛ - вибрированная стойка для осветительных линий и железнодорожных сетей;
• Далее следует цифра, означающая типоразмер изделия.

Маркировка опор контактной сети и освещения по серии 3.507 КЛ-10 состоит из буквенно-цифровых обозначений.

Центрифугированные опоры ЛЭП (выпуск 1-1):

• ОКЦ - опоры наружного освещения с кабельной подводкой питания;
• ОАЦ - анкерные опоры наружного освещения с воздушной подводкой питания;
• ОПЦ - промежуточные опоры наружного освещения с воздушной подводкой питания;
• ОСЦ - совмещенные опоры контактной сети и наружного освещения с кабельной подводкой питания.

Первая цифра после букв, через дефис, обозначает горизонтальную нормативную нагрузку на опору в центнерах, вторая - длину опоры в метрах.

Вибрированные опоры (выпуски 1-2, 1-4, 1-5):

• СВ - стойка вибрированная наружного освещения с кабельной или воздушной подводкой питания;
• Следующая после букв цифра указывает нормативный изгибающий момент в заделке, в тм;
• Вторая цифра, через дефис, указывает длину стойки в метрах.

Ненапряженные вибрированные стойки (выпуск 1-6):

• Первая группа содержит буквенное обозначение типа конструкции, СВ - стойка вибрированная, и числовое – длина стойки в дециметрах;
• Вторая группа - условное обозначение несущей способности.

Какие ассоциации возникают про упоминание воздушных линий электропередачи? Конечно же, провода натянутые по воздуху от опоры к опоре или от столба к столбу. Причем визуально, чем больше пролет между опорами, тем выше натянуты провода, следовательно, выше должна быть сама опора. На самом деле, нет прямой зависимости высоты опоры, от длинны пролета.

Основой проектирования ЛЭП является напряжение воздушной линии, и её мощность. По ним рассчитывается сечение и вид провода (кабеля), по сечению определяется вес кабеля, по весу вычисляются длины анкерных и промежуточных пролетов, а также виды и размеры опор. Также вид опоры зависит от количества «ниток» проводов, которые запланированы на участке ЛЭП, какие отводы придется делать и т.д.

Виды опор линий электропередачи

В процессе развития линий электропередачи утвердились четыре вида опор по материалу, из которого они изготавливаются:

• Опоры деревянные;
• Опоры железобетонные;
• Металлические опоры;
• Опоры сборно-составные.

Обо всем по порядку.

Деревянные опоры ЛЭП

Опора деревянная исторически самая старшая из всех видов опор. По конструкции деревянная опора это столб, сделанный из лесоматериала хвойных пород, методом оцилиндрования, длинной 8,5 – 13 метров. Также из дерева производятся детали к деревянным опорам: траверсы (деревянная горизонтальная балка на опоре), подкосы (крепление траверсы к опоре), ригели (поперечина на край опоры и подкоса, вкопанный в землю).

Преимущества деревянных опор

Деревянные опоры, как и любой строительный материал, имеет свои достоинства и недостатки. К достоинствам деревянных опор можно отнести их дешевизну, малый вес и гибкость при землетрясении. Нельзя забывать про общедоступность деревянных опор. Малый вес опор позволяет упростить их установку, а также упрощается доставка, разгрузка/погрузка опор на подготовительном этапе работ . Но и недостатков у деревянных опор, хоть отбавляй.

Недостатки деревянных опор

1. Во-первых, деревянные опоры отлично горят;
2. Будучи биологическим материалом, они гниют, плесневеют, разъедаются жучками;
3. Под дождем они мокнут, разбухают, трескаются.

Но в защиту деревянных опор, стоит отметить, что современные технологии пропитки столбов, а это пропитка 100 % заболони столба, производители гарантируют 50 летний срок эксплуатации деревянных опор, даже закопанных в землю.

Примечание: Заболонь – слабый слой древесины, находящейся между корой и сердцевиной бревна.

Подробно о конструкциях деревянных опор читайте статью: Деревянные опоры ЛЭП.

• Нормативы: ГОСТ 9463-88, ГОСТ 20022.0-93.

Чтобы снизить контакт древесины с землей, были гостированы сборные опоры.

class="eliadunit">

Опоры сборно-составные

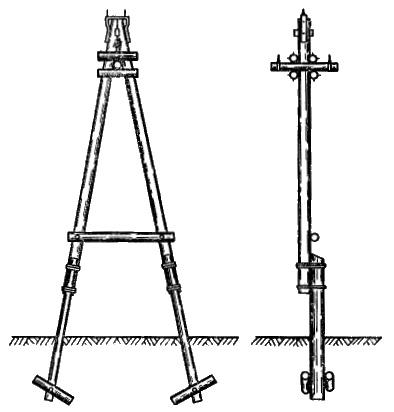

Сборно-составная опора состоит из двух частей. Нижняя часть называется пасынок и делается из железобетона, верхняя часть, это деревянный столб. Соединятся две части стальной проволокой в двух местах. Стоит отметить, что вместо железобетонного пасынка, может использоваться пасынок из дерева. К сборным опорам, также относятся опоры собранные из железобетонного пасынка и металлической верхней частью.

Подробно о конструкциях сборных опор читайте отдельную статью: Сборные опоры ЛЭП.

Железобетонные опоры, ЖБ столбы

Железобетонные опоры, давно пришли на смену деревянным опорам. Они прочно завоевали любовь и признание, как электромонтеров, так и заказчиков. И в этом несколько причин.

• Железобетонная опора не подвержена повреждениям характерным для деревянных опор;
• Срок эксплуатации ЖБ опор практически неограничен;
• Внутри опоры из бетона, заложена арматура, которая используется для повторного заземления воздушных линий. Причем, концы заземляющей арматуры выведены, сверху и снизу столба. Вывод арматуры упрощает монтаж, а защита заземляющего спуска бетоном увеличивает электробезопасность.

Маркируются железобетонные опоры, как СВ 95/105/110/164 и предназначены для воздушных линий различной мощности. Смотрим фото.

• Нормативные документы: ТУ 5863-007-00113557-94

Металлические опоры ЛЭП

Для воздушных линий электропередачи большой мощности и сверх высоких токов, используются металлические опоры. Несмотря на то, что этот вид опор изготавливают из специальной стали, они «боятся» коррозии и для защиты от неё опоры из металла покрывают антикоррозийным составом. В зависимости от размеров опоры, металлическая опора может быть сборной или сварной. Сборную опору доставляют на место раздельно.

По месту собирают и устанавливают на заранее подготовленный фундамент. Установка опоры металлической, сложный технологический процесс, с применением тяговых механизмов, обычно тракторов. К фундаменту опора крепится болтами, предварительно выравниваясь по строгой вертикали. Металлические опоры практически не находят применение в частном домостроении и в загородных товариществах различного типа, за исключением круглых металлических столбов.

Конструкций металлических опор настолько много, что пришлось написать отдельную статью: Металлические опоры и их конструкции.

Опоры воздушных линий электропередач

Воздушные линии напряжением 0,4-35 кВ

Воздушные линии напряжением до 1 кВ называют линиями низкого напряжения (НН), 1 кВ и более – высокого напряжения (ВН).

Низковольтные линии представляют собой простейшие сооружения в виде одиночных столбов, заглубленных непосредственно в землю, с укрепленными на них металлическими штырями и изоляторами, к которым прикреплены провода.

В качестве опор применяют деревянные, железобетонные и реже – металлические опоры. Последние, как правило, используют на ответственных пересечениях (железные электрифицированные дороги, автострады и др.). Деревянные опоры могут быть составными на деревянных или железобетонных приставках или из цельных бревен соответствующей длины и диаметра. На линиях 6-35 кВ подвешивают три провода, а на линиях 0.4 кВ опоры допускают совместную подвеску до восьми проводов марки А (Ап) сечением 16-50 мм2.

Линии ВН 3-10 кВ принципиально не отличаются от линий НН однако благодаря большим расстояниям между фазами и между проводами и землей размеры элементов – столбов, штырей, изоляторов – увеличены.

Железобетонные опоры ЛЭП разработаны и эксплуатируются в районах с расчетной температурой воздуха до -55°С. Основным элементом таких опор являются центрифугированные железобетонные стойки. Помимо центрифугированных стоек, в состав железобетонной опоры ЛЭП могут входить опорно-анкерные плиты, ригели, анкеры для оттяжек, нижняя бетонная крышка (подпятник) и металлоконструкции в виде траверс, надставок, тросостоек, оголовников, хомутов, оттяжек, внутренних связей, узлов крепления. Крепление металлоконструкций к стойке опоры осуществляется с помощью хомутов или сквозных болтов. Закрепление в грунте железобетонных опор производится путем установки их в цилиндрический котлован с последующим заполнением пазух песчано-гравийной смесью. Для обеспечения необходимой прочности заделки в слабых грунтах на подземной части опор ВЛ с помощью полухомутов закрепляются ригели. Главный недостаток опор из железобетона - низкие прочностновесовые характеристики, и как следствие высокие затраты при транспортировке из-за больших габаритов и массы изделий. Достоинство - высокая коррозионная стойкость к агрессивной среде.

Классификация железобетонных опор ВЛ

По назначению

Промежуточные опоры устанавливаются на прямых участках трассы ВЛ, предназначены только для поддержания проводов и тросов и не рассчитаны на нагрузки направленные вдоль линии электропередачи. Как правило общее число промежуточных опор составляют 80 - 90 % от всех опор ЛЭП.

Анкерные опоры применяются на прямых участках трассы ВЛ в местах перехода через инженерные сооружения или естественные преграды для ограничения анкерного пролета, а также в местах изменения числа, марок и сечений проводов линии электропередачи. Анкерная опора воспринимает нагрузку от разности тяжения проводов и тросов, направленную вдоль ЛЭП. Конструкция анкерных железобетонных опор ВЛ отличается повышенной прочностью. Это обеспечивается, в том числе, применением в опоре железобетонных стоек повышенной прочности.

Угловые опоры рассчитаны на эксплуатацию в местах изменения направления трассы ВЛ, воспринимают результирующую нагрузку от тяжения проводов и тросов смежных межопорных пролетов. При небольших углах поворота (15 - 30°), где нагрузки невелики, применяют угловые промежуточные опоры. При углах поворота более 30° используют угловые анкерные опоры, которые имеют более прочную конструкцию и анкерное крепление проводов.

Концевые опоры являются разновидностью анкерных и устанавливаются в конце и начале линии электропередачи, рассчитаны на нагрузку от одностороннего тяжения всех проводов и тросов.

Специальные опоры применяются для выполнения специальных задач: транспозиционные - для изменения порядка расположения проводов на опорах; переходные - для перехода линии электропередачи через инженерные сооружения или естественные преграды; ответвительные - для устройства ответвлений от магистральной линии электропередачи; противоветровые - для усиления механической прочности участка ЛЭП; перекрестные - при пересечении воздушных ЛЭП двух направлений.

По конструкции

Портальные железобетонные опоры ВЛ с оттяжками

Портальные свободностоящие опоры с внутренними связями

Одно-, двух-, трех- и многостоечные свободностоящие опоры

Одно-, двух-, трех- и многостоечные опоры с оттяжками

По количеству цепей

Одноцепные

Двухцепные

Многоцепные

Опоры ВЛ делятся на анкерные и промежуточные . Опо­ры этих двух основных групп различаются способом под­вески проводов. На промежуточных опорах провода подве­шиваются с помощью поддерживающих гирлянд изолято­ров. Опоры анкерного типа служат для натяжения проводов, на этих опорах провода подвешива­ются с помощью подвесных гирлянд. Расстояние между промежуточными опорами называется промежуточным про­летом или просто пролетом, а расстояние между анкерны­ми опорами - анкерным пролетом.

1. Анкерные опоры предназначены для жесткого закрепле­ния проводов в особо ответственных точках ВЛ: на пересе­чениях особо важных инженерных сооружений (например, железных дорог, ВЛ 330-500 кВ, автомобильных дорог шириной проезжей части более 15 м и т. д.), на концах ВЛ и на концах прямых ее участков. Анкерные опоры на прямых участках трассы ВЛ при подвеске проводов с обеих сторон от опоры с одинаковыми тяжениями в нормальных режимах работы ВЛ выполняют те же функции, что и про­межуточные опоры. Но анкерные опоры рассчитываются также и на восприятие значительных тяжений по проводам и тросам при обрыве части из них в примыкающем пролете. Анкерные опоры значительно сложнее и дороже промежу­точных и поэтому число их на каждой линии должно быть минимальным.

В наихудших условиях находятся концевые анкерные опоры, устанавливаемые при выходе линии с электростан­ции или на подходах к подстанции. Эти опоры испытывают одностороннее тяжение всех проводов со стороны линии, так как тяжение проводов со стороны портала подстанции незначительно.

2. Промежуточные прямые опоры устанавливаются на прямых участках ВЛ для поддержания провода в анкерном пролете. Промежуточная опора дешевле и проще в изго­товлении, чем анкерная, так как благодаря одинаковому тяжению проводов по обеим сторонам она при необорван­ных проводах, т. е. в нормальном режиме, не испытывает усилий вдоль линии. Промежуточные опоры составляют не менее 80-90 % общего числа опор ВЛ.

3. Угловые опоры устанавливают в точках поворота линии.

Кроме нагрузок, воспринимаемых промежуточными прямыми опорами, на угловые опоры действуют также нагрузки от поперечных состав­ляющих тяжения проводов и тросов. Чаще всего при углах поворота линий до 20° применяют угловые опоры анкер­ного типа (см. рис. 1.). При углах поворота линии элек­тропередачи более 20° вес промежуточных угловых опор значительно возрастает.

Рис. 1. Схема анкерного пролета ВЛ и пролета пересечения с желез­ной дорогой.

4. Деревянные опоры широко применяют на ВЛ до 110кВ включительно. Разработаны деревянные опоры также и для ВЛ 220 кВ, но они не нашли широкого распространения. Достоинства этих опор - малая стоимость (в районах, располагающих лесными ресурсами) и простота изготовления. Недостаток - подверженность древесины гниению, особенно в месте соприкосновения с почвой. Эффективное средство против гниения - пропитка специальными антисептиками.

Опоры делают в большинстве случаев составными. Нога опоры состоит из двух частей длинной (стойки) и короткой (пасынка). Пасынок соединяют со стойкой двумя бандажами из стальной проволоки. Анкерные и промежуточные угловые опоры для ВЛ 6-10 кВ выполняются в виде А-образной конструкции.

Промежуточная опора представляет собой портал, имеющий две стойки с ветровыми связями и горизонтальную траверсу. Анкерные угловые опоры для В Л 35-110 кВ выполняются в виде пространственных А-П-образных конструкций.

5. Металлические опоры (стальные), применяемые на линиях электропередачи напряжением 35 кВ и выше , достаточно металлоемкие и требуют окраски в процессе эксплуатации для защиты от коррозии. Устанавливают металлические опоры на железобетонных фундаментах. Наиболее распространенная конструкция опоры 500 кВ - портал на оттяжках (рис.2). Для линии 750 кВ применяются как портальные опоры на оттяжках, так и V-образные опоры типа «Набла» с расщепленными оттяжками. Для использования на линиях 1150 кВ в кон­кретных условиях разработан ряд конструкций опор - пор­тальные, V-образные, с вантовой траверсой. Основным ти­пом промежуточных опор для линий 1150 кВ являются V-образные опоры на оттяжках с горизонтальным распо­ложением проводов (рис.2). Линию постоянного тока напряжением 1500 (±750) кВ Экибастуз-Центр проекти­руют на металлических опорах (рис.2).

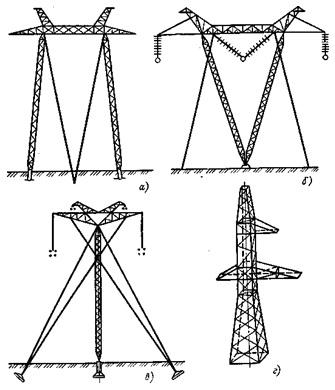

Рис.2. Металлические опоры:

а - промежуточная одноцепная на оттяжках 500 кВ; б - промежуточная V-образная 1150 кВ; в - промежуточная опора ВЛ постоянного тока 1500 кВ; г - элементы пространственных решетчатых конструкций

6. Железобетонные опоры долговечнее деревянных, требу­ют меньше металла, чем металлические, просты в обслуживании и поэтому широко применяются на ВЛ до 500 кВ включительно. Проведена унификация конструкций металли­ческих и железобетонных опор для ВЛ 35-500 кВ. В ре­зультате сокращено число типов и конструкций опор и их деталей. Это позволило серийно производить опоры на за­водах, что ускорило и удешевило сооружение линий.

Типы опор

Воздушные линии электропередачи. Опорные конструкции.

Опоры и фундаменты на воздушные линии электропередач напряжением 35-110 кВ имеют значительный удельный вес как в части материалоёмкости, так и в стоимостном отношении. Достаточно сказать, что стоимость смонтированных опорных конструкций на этих воздушных линиях составляет, как правило, 60-70 % полной стоимости сооружения воздушных линий электропередач. Для линий, расположенных на промышленных предприятиях и непосредственно прилегающих к ним территориях, этот процент может быть ещё выше.

Опоры воздушной линии предназначены для поддержания проводов линий на определённом расстоянии от земли, обеспечивающем безопасность людей и надёжную работу линии.

Опоры воздушных линий электропередач делятся на анкерные и промежуточные. Опоры этих двух групп различаются способом подвески проводов.

Анкерные опоры полностью воспринимают тяжение проводов и тросов в смежных с опорой пролётах, т.е. служат для натяжения проводов. На этих опорах провода подвешиваются с помощью подвесных гирлянд. Опоры анкерного типа могут быть нормальной и облегчённой конструкции. Анкерные опоры значительно сложнее и дороже промежуточных и поэтому число их на каждой линии должно быть минимальным.

Промежуточные опоры не воспринимают тяжение проводов или воспринимают его частично. На промежуточных опорах провода подвешиваются с помощью поддерживающих гирлянд изоляторов, рис. 1.

Рис. 1. Схема анкерного пролёта воздушной линии и пролёта пересечения с железной дорогой

На базе анкерных опор могут выполняться концевые и транспозиционные опоры. Промежуточные и анкерные опоры могут бытьпрямыми и угловыми .

Концевые анкерные опоры, устанавливаемые при выходе линии с электростанции или на подходах к подстанции, находятся в наихудших условиях. Эти опоры испытывают одностороннее тяжение всех проводов со стороны линии, так как тяжение со стороны портала подстанции незначительно.

Промежуточные прямые опоры устанавливаются на прямых участках воздушных линий электропередач для поддержания проводов. Промежуточная опора дешевле и проще в изготовлении, чем анкерная, так как в нормальном режиме не испытывает усилий вдоль линии. Промежуточные опоры составляют не менее 80-90 % общего числа опор воздушных линий.

Угловые опоры устанавливаются в точках поворота линии. При углах поворота линии до 20 о применяют угловые опоры анкерного типа. При углах поворота линии электропередачи более 20 о – промежуточные угловые опоры.

Чаще всего мы представляем себе опору ЛЭП в виде решетчатой конструкции. Лет 30 назад это был единственный вариант, да и в наши дни их продолжают строить. На место строительства привозят набор металлических уголков и шаг за шагом свинчивают из этих типовых элементов опору. Затем приезжает кран и ставит конструкцию вертикально. Такой процесс занимает довольно много времени, что сказывается на сроках прокладки линий, а сами эти опоры с унылыми решетчатыми силуэтами весьма недолговечны. Причина — слабая защита от коррозии. Технологическое несовершенство такой опоры дополняет простой бетонный фундамент. Если сделан он недобросовестно, например с применением раствора ненадлежащего качества, то спустя какое-то время бетон растрескается, в трещины попадет вода. Несколько циклов заморозки-оттаивания, и фундамент надо переделывать или серьезно ремонтировать.

Трубки вместо уголков

О том, что за альтернатива идет на смену традиционным опорам из черного металла, мы спросили представителей ПАО «Россети». «В нашей компании, которая является крупнейшим электросетевым оператором в России, — говорит специалист этой организации, — мы давно пытались найти решение проблем, связанных с решетчатыми опорами, и в конце 1990-х начали переходить на гранные опоры. Это цилиндрические стойки из гнутого профиля, фактически трубы, в поперечном сечении имеющие вид многогранника. Кроме того, мы стали применять новые методы антикоррозионной защиты, в основном метод горячего цинкования. Это электрохимический способ нанесения защитного покрытия на металл. В агрессивной среде слой цинка истончается, но несущая часть опоры остается невредимой».

Помимо большей долговечности новые опоры отличаются еще и простотой монтажа. Никаких уголков больше свинчивать не надо: трубчатые элементы будущей опоры просто вставляются друг в друга, затем соединение закрепляется. Смонтировать такую конструкцию можно в восемь-десять раз быстрее, чем собрать решетчатую. Соответствующие преобразования претерпели и фундаменты. Вместо обычного бетонного стали применять так называемые сваи-оболочки. Конструкция опускается в землю, к ней крепится ответный фланец, а на него уже ставится сама опора. Расчетный срок службы таких опор — до 70 лет, то есть примерно в два раза больше, чем у решетчатых.

Опоры электрических воздушных линий мы обычно представляем себе именно так. Однако классическая решетчатая конструкция постепенно уступает место более прогрессивным вариантам — многогранным опорам и опорам из композитных материалов.

Почему гудят провода

А провода? Они висят высоко над землей и издали похожи на толстые монолитные тросы. На самом деле высоковольтные провода свиты из проволоки. Обычный и повсеместно применяемый провод имеет стальной сердечник, который обеспечивает конструктивную прочность и находится в окружении алюминиевой проволоки, так называемых внешних повивов, через которые передается токовая нагрузка. Между сталью и алюминием проложена смазка. Она нужна для того, чтобы уменьшить трение между сталью и алюминием — материалами, имеющими разный коэффициент теплового расширения. Но поскольку алюминиевая проволока имеет круглое сечение, витки прилегают друг к другу неплотно, поверхность провода имеет выраженный рельеф. У этого недостатка есть два последствия. Во‑первых, в щели между витками проникает влага и вымывает смазку. Трение усиливается, и создаются условия для коррозии. В результате срок службы такого провода составляет не более 12 лет. Чтобы продлить срок службы, на провод порой надевают ремонтные манжеты, которые также могут стать причинами проблем (об этом чуть ниже). Кроме того, такая конструкция провода способствует созданию вблизи воздушной линии хорошо различимого гула. Происходит он из-за того, что переменное напряжение 50 Гц рождает переменное магнитное поле, которое заставляет отдельные жилы в проводе вибрировать, что влечет их соударения друг с другом, и мы слышим характерное гудение. В странах ЕС такой шум считается акустическим загрязнением, и с ним борются. Теперь такая борьба началась и у нас.

«Старые провода мы сейчас хотим заменить на провода новой конструкции, которую разрабатываем, — говорит представитель ПАО «Россети». — Это тоже сталь-алюминиевые провода, но проволока там применяется не круглого сечения, а скорее трапециевидного. Повив получается плотным, а поверхность провода гладкая, без щелей. Влага внутрь попасть почти не может, смазка не вымывается, сердечник не ржавеет, и срок службы такого провода приближается к тридцати годам. Провода схожей конструкции уже используются в таких странах, как Финляндия и Австрия. Линии с новыми проводами есть и в России — в Калужской области. Это линия «Орбита-Спутник» длиной 37 км. Причем там провода имеют не просто гладкую поверхность, но и другой сердечник. Он выполнен не из стали, а из стекловолокна. Такой провод легче, но прочнее на разрыв, чем обычный сталь-алюминиевый».

Однако самым последним конструкторским достижением в данной области можно считать провод, созданный американским концерном 3M. В этих проводах несущая способность обеспечивается только токопроводящими повивами. Там нет сердечника, но сами повивы армированы оксидом алюминия, чем достигается высокая прочность. У этого провода прекрасная несущая способность, и при стандартных опорах он за счет своей прочности и малого веса может выдерживать пролеты длиной до 700 м (стандарт 250−300 м). Кроме того, провод очень стоек к тепловым нагрузкам, что обусловливает его использование в южных штатах США и, например, в Италии. Однако у провода от 3M есть один существенный минус — слишком высокая цена.

Оригинальные «дизайнерские» опоры служат несомненным украшением ландшафта, однако вряд ли они получат широкое распространение. В приоритете у электросетевых компаний надежность передачи энергии, а не дорогостоящие «скульптуры».

Лед и струны

У воздушных линий электропередач есть свои естественные враги. Один из них — обледенение проводов. Особенно это бедствие характерно для южных районов России. При температуре около нуля капли измороси падают на провод и замерзают на нем. Происходит образование кристаллической шапки на верхней части провода. Но это только начало. Шапка под своей тяжестью постепенно проворачивает провод, подставляя замерзающей влаге другую сторону. Рано или поздно вокруг провода образуется ледяная муфта, и если вес муфты превысит 200 кг на метр, провод оборвется и кто-то останется без света. В компании «Россети» есть свое ноу-хау по борьбе со льдом. Участок линии с обледеневшими проводами отключается от линии, но подключается к источнику постоянного тока. При использовании постоянного тока омическое сопротивление провода можно практически не учитывать и пропускать токи, скажем, в два раза сильнее, чем расчетное значение для переменного тока. Провод нагревается, и лед плавится. Провода сбрасывают ненужный груз. Но если на проводах есть ремонтные муфты, то возникает дополнительное сопротивление, и вот тогда провод может и перегореть.

Другой враг — высокочастотные и низкочастотные колебания. Натянутый провод воздушной линии — это струна, которая под воздействием ветра начинает вибрировать с высокой частотой. Если эта частота совпадет с собственной частотой провода и произойдет совмещение амплитуд, провод может порваться. Чтобы справиться с данной проблемой, на линиях устанавливают специальные устройства — гасители вибрации, имеющие вид тросика с двумя грузиками. Эта конструкция, имеющая свою частоту колебаний, расстраивает амплитуды и гасит вибрацию.

С низкочастотными колебаниями связан такой вредный эффект, как «пляска проводов». Когда на линии происходит обрыв (например, из-за образовавшегося льда), возникают колебания проводов, которые идут волной дальше, через несколько пролетов. В результате могут погнуться или даже упасть пять-семь опор, составляющих анкерный пролет (расстояние между двумя опорами с жестким креплением провода). Известное средство борьбы с «пляской» — установление межфазных распорок между соседними проводами. При наличии распорки провода будут взаимно гасить свои колебания. Другой вариант — использование на линии опор из композитных материалов, в частности из стеклопластика. В отличие от металлических опор, композитная имеет свойство упругой деформации и легко «отыграет» колебания проводов, нагнувшись, а затем восстановив вертикальное положение. Такая опора может предотвратить каскадное падение целого участка линии.

На фото отчетливо видна разница между традиционным высоковольтным проводом и проводом новой конструкции. Вместо проволоки круглого сечения использована предварительно деформированная проволока, а место стального сердечника занял сердечник из композита.

Опоры-уникумы

Разумеется, существуют разного рода уникальные случаи, связанные с прокладкой воздушных линий. Например, при установке опор в обводненный грунт или в условиях вечной мерзлоты обычные сваи-оболочки для фундамента не подойдут. Тогда используются винтовые сваи, которые ввинчивают в грунт как шуруп, чтобы достичь максимально прочного основания. Особый случай — это прохождение ЛЭП широких водных преград. Там используются специальные высотные опоры, которые весят раз в десять больше обычных и имеют высоту 250−270 м. Поскольку длина пролета может составлять более двух километров, применяется особый провод с усиленным сердечником, который дополнительно поддерживается грузотросом. Так устроен, например, переход ЛЭП через Каму с длиной пролета 2250 м.

Отдельную группу опор представляют конструкции, призванные не только держать провода, но и нести в себе определенную эстетическую ценность, например опоры-скульптуры. В 2006 году компания «Россети» инициировала проект с целью разработать опоры с оригинальным дизайном. Были интересные работы, но авторы их, дизайнеры, часто не могли оценить возможность и технологичность инженерного воплощения этих конструкций. Вообще надо сказать, что опоры, в которые вложен художественный замысел, как, например, опоры-фигуры в Сочи, обычно устанавливаются не по инициативе сетевых компаний, а по заказу каких-то сторонних коммерческих или государственных организаций. Например, в США популярна опора в виде буквы M, стилизованной под логотип сети фастфуда «Макдоналдс».

Электричество в наше время это основной вид энергии используемый повсюду. Повсеместное использование её стало возможным благодаря электрическим сетям , которые объединяют источники и потребителей электроэнергии. Линии электропередачи или сокращённо ЛЭП выполняют функцию транспортировки электричества. Они прокладываются либо над поверхностью земли и именуются «воздушными», либо заглубляются в землю и или под воду и именуются «кабельными».

Воздушные линии электропередачи, несмотря на их сложную инфраструктуру получаются более дешёвыми по сравнению с кабельными линиями. Сам по себе высоковольтный кабель является дорогим и сложным изделием. По этой причине этими кабелями прокладываются только некоторые участки на трассе воздушной ЛЭП в тех местах, где невозможно установить опоры с проводами, например через морские проливы, широкие реки и т.п. Кабелями прокладываются электрические сети в населённых пунктах, где сооружение опор также невозможно из-за городской инфраструктуры.

ЛЭП, несмотря на большую протяжённость это всё те же электрические цепи, для которых закон Ома применим так же, как и для остальных. Поэтому экономичность ЛЭП напрямую связана с увеличением напряжения в ней. Сила тока уменьшается, а вместе с ней и потери становятся меньше. По этой причине, чем дальше от электростанции расположены потребители, тем более высоковольтной должна быть ЛЭП. Современные сверхдальние ЛЭП передают электрическую энергию с напряжениями в миллионы вольт.

Но увеличение напряжения с целью уменьшения потерь имеет ограничения. Причиной их является коронный разряд. Это явление проявляется, вызывая ощутимые потери энергии, начиная с напряжений выше 100 киловольт. Жужжание и потрескивание высоковольтных проводов является следствием коронного разряда на них. По этой причине, с целью уменьшения потерь на коронный разряд, начиная с 220 киловольт, применяется два провода и более для каждой фазы воздушной ЛЭП.

Протяжённость линий электропередачи и рабочее напряжение их являются взаимосвязанными.

• С напряжениями от 500 киловольт работают сверхдальние ЛЭП.
• 220 и 330 киловольт это напряжения для магистральных линий электропередачи.
• 150, 110, и 35 киловольт это напряжения распределительных ЛЭП.
• Напряжения 20 киловольт и менее характерны для местных электросетей, по которым снабжаются электроэнергией конечные потребители.

Опоры для проводов

Кроме проводов в состав линий электропередачи в качестве главных конструктивных элементов входят опоры. Их назначение это удерживание проводов. В каждой ЛЭП есть несколько разновидностей опор, что показано на изображении ниже:

Анкерные опоры воспринимают большие нагрузки и поэтому имеют прочную жёсткую конструкцию, которая может быть весьма разнообразной. Все опоры соприкасаются со слабым или сырым грунтом через бетонный фундамент. В прочном грунте делаются скважины, в которые непосредственно погружаются опоры ЛЭП. Примеры конструкций металлических анкерных опор показаны на изображении далее:

Опоры также могут быть изготовлены с применением бетона или древесины. Деревянные опоры хотя и менее долговечные, но в полтора раза более дешёвые в сравнении с металлическими и бетонными конструкциями. Особенно оправдано их применение в регионах с сильными морозами и большими запасами древесины. Наиболее широкое распространение деревянные опоры получили в электросетях с напряжением до 1000 Вольт. Конструкция таких опор показана на изображении далее:

Провода линий электропередачи

Провода современных ЛЭП в основном изготовлены из алюминиевой проволоки. Для местных линий электропередачи применяются провода из чистого алюминия. Ограничением является длина пролёта между опорами в 100 – 120 метров. Для более протяжённых пролётов применяются провода из алюминия и стали. Такой провод имеет внутри стальной трос, охваченный алюминиевыми жилами. Трос воспринимает механическую нагрузку, алюминий – электрическую.

Полностью стальные провода применяются только на непротяжённых участках, где необходима максимальная прочность при минимальном весе провода. Все линии электропередачи с напряжением выше 35 киловольт снабжены стальным тросом для защиты от удара молний. Провода из меди и бронзы в настоящее время применяются только в ЛЭП специального назначения. Медная и алюминиевая проволока используется для изготовления полых трубчатых проводов. Это делается для уменьшения потерь в коронном разряде и для уменьшения радиопомех. Изображения проводов различной конструкции показаны далее:

Провод для линий электропередачи выбирается с учётом условий работы и возникающих при этом механических нагрузок. В тёплое время года это ветер, который раскачивает провода и увеличивает нагрузку на разрыв. Зимой к ветру добавляется гололёд. Слой льда на проводах своим весом существенно увеличивает нагрузку на них. Тем более что понижение температуры приводит к уменьшению длины проводов и усиливает внутренне напряжение в их материале.

Изоляторы и арматура

Для безопасного соединения проводов с опорами используются изоляторы. Материалом для них служит либо электротехнический фарфор, либо закалённое стекло, либо полимер, как показано на изображении ниже:

Стеклянные изоляторы при одних и тех же условиях получаются меньше и легче, чем фарфоровые. Конструктивно изоляторы разделяют на штыревые и подвесные. Штыревая конструкция для ЛЭП с напряжением выше 35 киловольт не применяется. Механические нагрузки, воспринимаемые подвесными изоляторами больше, нежели у штыревых изоляторов. По этой причине подвесная конструкция может применяться и на более низких напряжениях вместо штыревых изоляторов.

Подвесной изолятор состоит из отдельных чашек, соединённых в гирлянду. Число чашек зависит от напряжения ЛЭП. Для соединения чашек в гирлянду и всех остальных креплений проводов и изоляторов применяется специальная арматура. Надёжность, прочность и долговечность в условиях открытой среды определяют такие материалы для изготовления арматуры как сталь и чугун. При необходимости получения повышенной стойкости к коррозии выполняется покрытие деталей цинком.

К арматуре относятся различные зажимы, распорки, гасители вибрации, сцепные соединители, промежуточные звенья изоляторов, коромысла. Общее представление об арматуре даёт изображение ниже:

Защитные приспособления

Ещё одним компонентом устройства линий электропередачи являются конструкции защищающие оборудование, присоединённое к ЛЭП от атмосферных и коммутационных перенапряжений. От ударов молний защитой являются трос, протянутый выше всех проводов линии электропередачи и молниеотводы, которые обычно устанавливаются вблизи подстанций. Защитные промежутки располагаются на опорах ЛЭП. Пример такого промежутка показан на изображении слева. Вблизи подстанций устанавливаются трубчатые разрядники, в которых внутри есть искровой промежуток. Если он пробивается и при этом возникает дуга питаемая током короткого замыкания, выделяется газ, который гасит эту дугу.

Все технические и организационные нюансы по устройству линий электропередачи регулируются Правилами устройства электроустановок (ПУЭ). Какие – либо отступления от этих правил категорически запрещаются и могут рассматриваться как преступление той или иной тяжести в зависимости от последствий оного.
