Простой корпус для солнечной батареи. Солнечная батарея своими руками: дорогая игрушка или реальная возможность сэкономить? Порядок изготовления солнечной батареи

Желание сделать систему энергообеспечения частного дома более эффективной, экономичной и чистой с экологической точки зрения заставляет искать новые источники энергии. Одним из способов модернизации является установка солнечных батарей, способных преобразовывать энергию солнца в электрический ток. Существует прекрасная альтернатива дорогостоящему оборудованию - солнечная батарея, сделанная своими руками, которая позволит ежемесячно экономить средства из семейного бюджета. О том, как такую вещь соорудить, мы сегодня и будем говорить. Обозначим все подводные камни и расскажем как их обойти.

Общую информацию о конструктивных особенностях солнечных батарей смотрите на видео:

Разработка проекта солнечной энергосистемы

Проектирование необходимо для более удачного размещения панелей на крыше дома. Чем больше солнечных лучей попадет на поверхность батарей и чем выше их интенсивность, тем больше энергии они произведут. Для установки понадобится южная сторона кровли. В идеале лучи должны падать под углом 90 градусов, поэтому следует определить, в каком именно положении работа модулей принесет больше пользы.

Дело в том, что самодельная солнечная батарея, в отличие от заводской, не имеет специальных датчиков движения и концентраторов. Для изменения угла наклона существует возможность изготовить механизм на ручном управлении. Он позволит устанавливать модули почти вертикально в зимний период, когда солнце стоит низко над горизонтом, и опускать их летом, когда солнцестояние достигает своего пика. Вертикальное зимнее расположение имеет и защитную функцию: оно препятствует скапливанию на панелях снега и наледи, чем продлевает срок эксплуатации модулей.

Энергоэффективность модульной конструкции можно увеличить, если создать простейший механизм управления, который позволит менять угол наклона батареи в зависимости от времени года и даже времени суток

Возможно, перед монтажом батарей потребуется усиление кровельной конструкции, так как комплект из нескольких панелей имеет довольно большую массу. Необходимо вычислить нагрузку на крышу с учетом тяжести не только солнечных батарей, но и снежного пласта. Вес системы во многом зависит от материалов, которые применяются при ее изготовлении.

Количество панелей и их размер рассчитывают исходя из требующей мощности. Например, 1м² модуля производит приблизительно 120 Вт, этого не хватит даже для полноценного освещения жилых помещений. Примерно 1 кВт энергии при 10м² панелей позволит функционировать осветительным приборам, телевизору и компьютеру. Соответственно, солнечная конструкция площадью 20м² обеспечит нужды семьи из 3 человек. Приблизительно на такие размеры следует рассчитывать, если частный дом предназначен для постоянного проживания.

Изготовление солнечной батареи не обязательно заканчивается первоначальной сборкой, в дальнейшем можно наращивать элементы, тем самым увеличивая КПД оборудования

Варианты модулей для самостоятельной сборки

Основное назначение солнечной панели – генерировать энергию солнечных лучей и преобразовывать ее в электрическую. Полученный электроток представляет собой поток свободных электронов, высвобожденных световыми волнами. Для самостоятельной сборки оптимальным вариантом являются моно- и поликристаллические преобразователи, так как аналоги еще одного вида – аморфные – в течение первых двух лет снижают свою мощность на 20-40%.

Стандартные монокристаллические элементы имеют размеры 3 х 6 дюймов и довольно хрупкую структуру, поэтому работать с ними нужно крайне бережно и аккуратно

Разные виды кремниевых пластин имеют свои плюсы и минусы. Например, поликристаллические модули отличаются довольно низким КПД – до 9%, тогда как КПД монокристаллических пластин достигает 13%. Первые сохраняют показатели мощности даже в облачную погоду, но служат в среднем 10 лет, мощность вторых резко падает в пасмурные дни, зато они прекрасно функционируют на протяжении 25 лет.

Самодельное устройство должно быть функциональным и надежным, поэтому часть деталей лучше приобрести в готовом виде. Перед тем, как сделать солнечную батарею по индивидуальному проекту, загляните на сайт eBay, где можно обнаружить огромный выбор модулей с незначительным браком. Легкая поломка не влияет на качество работы, зато заметно уменьшает стоимость панелей. Предположим, монокристаллический модуль Solar Cells, расположенный на стеклотекстолитовой плате, стоит чуть больше 15 долларов, а поликристаллический комплект из 72 штук – около 90 долларов.

Лучший готовый вариант солнечного элемента - панель с проводниками, которые требуют лишь последовательного соединения. Модули без проводников стоят дешевле, но увеличивают время сборки батареи в несколько раз

Инструкция по изготовлению солнечной батареи

Вариантов самостоятельной сборки солнечных батарей множество. Технология зависит от количества солнечных элементов, приобретенных заранее, и дополнительных материалов, необходимых для изготовления корпуса. Важно запомнить: чем больше общая площадь панелей, тем мощнее оборудование, но вместе с тем вырастает и вес конструкции. В одной батарее рекомендуют применять одинаковые модули, так как эквивалентность тока приравнивается к показателям меньшего из элементов.

Сборка модульного каркаса

Дизайн модулей, как и их размеры, могут быть произвольными, поэтому вместо цифр ориентироваться следует на фото и выбрать любой индивидуальный вариант, подходящий для конкретных расчетов.

Наиболее дешевые солнечные элементы - панели без проводников. Чтобы сделать их готовыми к сборке батареи, необходимо первоначально припаять проводники, а это долгий и кропотливый процесс

Для изготовления корпуса, внутри которого будут закреплены солнечные элементы, необходимо подготовить следующий материал и инструмент:

• листы фанеры выбранного размера;
• невысокие рейки для бортиков;
• клей универсальный или для древесины;
• уголки и саморезы для крепежа;
• дрель;
• плиты ДВП;
• куски оргстекла;
• краска.

Берем кусок фанеры, который будет играть роль основания, и по периметру приклеиваем невысокие бортики. Рейки по краям листа не должны загораживать солнечные элементы, поэтому следим, чтобы высота их не превышала ¾ дюйма. Для надежности каждую приклеенную рейку дополнительно привинчиваем саморезами, а углы можно скрепить металлическими уголками.

Деревянный каркас - наиболее доступный вариант для размещения солнечных элементов. Его можно заменить рамой из алюминиевого уголка или покупным набором рама + стекло

Для вентиляции высверливаем отверстия в нижней части корпуса и по бортикам. Отверстий в крышке быть не должно, так как это грозит попаданием влаги. Крепление элементов будет производится на листы ДВП, которые можно заменить любым похожим материалом, главное условие – он не должен проводить электроток.

Маленькие отверстия для вентиляции необходимо просверлить по всей площади подложки, включая бортики и серединную рейку. Оно позволят регулировать уровень влаги и давления внутри каркаса

Крышку вырезаем из оргстекла, подгоняя под размеры корпуса. Обычное стекло слишком хрупкое для размещения на крыше. Для защиты деревянных частей используем специальную пропитку или краску, которой следует обработать каркас и подложку со всех сторон. Неплохо, если оттенок краски каркаса будет сочетаться с цветом кровельного покрытия.

Покраска выполняет не столько эстетическую функцию, сколько защитную. Каждую деталь следует покрыть минимум 2-3 слоями краски, чтобы в дальнейшем древесину не покоробило от влажного воздуха или перегрева

Монтаж солнечных элементов

Все солнечные модули раскладываем ровными рядами на подложке обратной стороной вверх, чтобы произвести пайку проводников. Для работы потребуется паяльник и припой. Места пайки предварительно необходимо обработать специальным карандашом. Для начала можно потренироваться на двух элементах, соединив их последовательно. Так же последовательно, цепочкой, соединяем все элементы на подложке, в результате должна получиться «змейка».

Каждый элемент устанавливаем строго по разметке и следим за тем, чтобы проводники соседних элементов пересекались в местах пайки

Соединив все элементы, аккуратно поворачиваем их лицевой стороной вверх. Если модулей много, придется пригласить помощников, так как одному спаянные элементы, не повредив, повернуть достаточно сложно. Но перед этим намазываем модули клеем, чтобы прочно закрепить их на панели. В качестве клея лучше использовать силиконовый герметик, причем наносить его следует строго по центру элемента, в одной точке, а не по краям. Это необходимо для предохранения пластин от поломок, если вдруг произойдет небольшая деформация основания. Лист фанеры может прогнуться или разбухнуть из-за изменения влажности, и стабильно приклеенные элементы просто треснут и выйдут из строя.

Закрепив модули на подложке, можно произвести пробный запуск панели и проверить функциональность. Затем основу помещаем в готовый уже каркас и фиксируем по краям шурупами. Чтобы исключить разряд аккумулятора через солнечную батарею, на панель устанавливаем блокировочный диод, закрепляя его герметиком.

Для соединения цепочек можно использовать медный провод или оплетку кабеля, которые фиксируют каждый элемент с обеих сторон, а затем закрепляются герметиком

Пробное тестирование помогает сделать предварительные расчеты. В данном случае они оказались верными - на солнце без нагрузки батарея производит 18,88 В

Сверху установленные элементы накрываем защитным экраном из оргстекла. Перед тем, как зафиксировать его, вновь проверяем работоспособность конструкции. Кстати, тестировать модули можно и в течении всего процесса установки и пайки, группами по нескольку штук. Следим за тем, чтобы герметик просох окончательно, так как его испарения могут покрыть оргстекло непрозрачной пленкой. Выходной провод оснащаем двухконтактным разъемом, чтобы в дальнейшем можно было использовать контроллер.

Одна панель собрана и полностью готова к работе. Все оборудование, включая купленные в интернете элементы, обошлось в 105 долларов

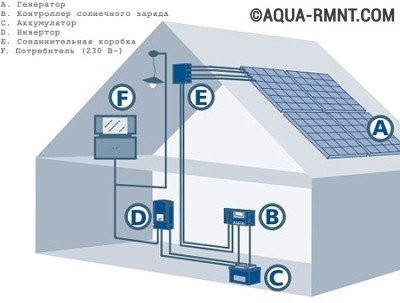

Фотоэлектрические системы частного дома

Электрические домашние системы энергообеспечения с использованием солнечных элементов можно разделить на 3 вида:

• автономная;
• гибридная;
• безаккумуляторная.

Если дом подключен к центральной энергосети, то оптимальным вариантом будет смешанная система: днем питание производится от солнечных батарей, а ночью – от аккумуляторов. Центральная сеть в данном случае является резервом. Когда нет возможности подключиться к центральному энергоснабжению, его заменяют топливными генераторами – бензиновыми или дизельными.

Контроллер необходим для предотвращения короткого замыкания в момент максимальной нагрузки, аккумулятор – для накопления энергии, инвертор – для распределения и подачи ее к потребителю

При выборе наиболее удачного варианта следует учитывать время суток, в которое происходит максимальное потребление энергии. В частных домах пиковый период выпадает на вечер, когда солнце уже зашло, поэтому логичным будет использовать либо подключение к общей сети, либо дополнительное применение генераторов, так как солнечное энергоснабжение происходит в дневное время.

В фотоэлектрических системах энергоснабжения используют сети и с постоянным, и с переменным током, причем второй вариант подходит для размещения приборов на расстоянии более 15 м

Для дачников, режим работы которых часто совпадает со световым днем, подходит солнечная энергосберегающая система, которая начинает функционировать вместе с восходом солнца, а заканчивает вечером.

Экология потребления. Лайфхак: Независимость от энергии и роста цен на нее, будь она хоть тепловая или же электрическая. На помощь придут солнечные панели и самодельные ветряки - одни из видов альтернативных источников электроэнергии

Что для Вас значит быть фермером? Для меня это независимость. Независимость от различного рода санкций, вводимых разными странами. Независимость от роста цен на продукты питания, так как все можно выращивать у себя на хозяйстве. И, конечно, это независимость от энергии и роста цен на нее, будь она хоть тепловая или же электрическая. В одной из своих статей я писал о том, как построить своими руками биогазовую установку, но она подходит тем фермерам, которые разводят скот, а как быть тем фермерам, которые занимаются овощеводством или растениеводством?

На помощь придут солнечные панели и самодельные ветряки - одни из видов альтернативных источников электроэнергии. На мой взгляд, все должно быть в совокупности. Ветряк зарядит аккумуляторы, когда есть ветер, но нет солнечного света, а солнечная панель наоборот.

Принцип работы солнечных батарей:

Чтобы понять, как собрать своими руками солнечные панели, необходимо разобраться в их принципе работы. Это позволит выбрать соответствующий материал при покупке. Я считаю, что необходимо знать следующее:

• Солнечные батареи работают за счет фотоэлементов, которые бывают монокристаллические и поликристаллические. Очень часто фотоэлементы называют солнечные элементы.
• Солнечные элементы своими руками собрать вряд ли получится, поэтому покупать их придется в любом случае. Я их искал в России, но к сожалению сейчас все делают в Китае.

В видео ниже отрывок из научной программы о солнечных панелях, в нем рассказано немного истории и то, как работают фотоэлементы. В конце статьи будет подробное видео о том, как собрать солнечную панель своими руками.

После того, как из видео вы узнали о принципе работы солнечной батареи, мы можем подвести некоторые итоги:

1. У монокристаллических фотоэлементов КПД составляет порядка 13 %, но он выгоднее лишь в том случае, когда количество солнечных дней достаточно высокое.
2. В России эти панели я считаю ставить не выгодно, поэтому существуют поликристаллические фотоэлементы, их КПД составляет примерно 7%, но они лучше работают при облачности и малом количестве солнечного дня.
3. Сейчас существуют технологии, которые позволяют делать фотоэлемент с КПД более 40 %.
4. Примерно один фотоэлемент будет выдавать 2.7 ватт.
5. Цена на поликристаллические и монокристаллические фотоэлементы в принципе одинакова, также она одинакова на солнечные панели.

Нужно понимать сколько мощности вам необходимо и, исходя из этого, вести расчет требуемого количества солнечных панелей, но об этом поговорим в будущих статьях. Важно знать, что солнечные панели можно использовать напрямую, поэтому, если вам необходимо вскипятить воду в чайнике 2 кВт, то для этого потребуется 20 панелей по 100 Вт. Но если использовать аккумуляторы, то можно обойтись 3-5 батареями, которые зарядят аккумулятор после того, как чайник вскипятит воду.

Хотелось бы отметить, что зачастую аккумуляторы стоят столько же, сколько и сами панели. Если использовать солнечные панели для освещения, то можно обойтись 200 Вт панелью и ставить в доме энергосберегающие лампочки.

Собираем солнечные панели своими руками

Перед сборкой солнечных панелей своими руками потребуется сделать каркас для батареи. В качестве защитного слоя и прозрачной поверхности в каркасе используют оргстекло, можно использовать и обычное стекло, но оно не так надежно. Для корпуса используют алюминиевые уголки.

ВАЖНО уделить внимание пайке фотоэлементов в цепь, от этого зависит то, насколько хорошо будет работать солнечная панель. Фотоэлементы бывают с припаянными проводами, что облегчит задачу, но паять придется в любом случае. Предварительно наносится флюс и припой.

О том, как собрать солнечную панель своими руками смотрите в видео ниже.

Немного экономики по поводу солнечных панелей и выгодности сборки её своими руками

Поискав в интернете фотоэлементы для сборки солнечных панелей, чтобы купить их в России, нашел их по 3200 рублей за 38 штук, считаю это не выгодным, так как сейчас существуют панели за 4500 рублей, разница в 1300 сократит ваше время и силы.

Но если поискать китайские солнечные элементы, то можно найти по 4500 рублей за 100 штук. Из 100 штук можно собрать уже две панели на 100 Вт. В этом случае выгодность покупки фотоэлементов на лицо. Хочу обратить ваше внимание на то, что в видео ниже идет сборка фотоэлементов, размер которых 125*63. В интернете я нашел китайские солнечные элементы размером 156*156 с их помощью можно собрать 4 солнечные панели по 100 Вт.

Как и обещал, видео о том, как собрать солнечную панель своими руками. Очень подробно показан принцип пайки и герметизации. ПОДПИСЫВАЙТЕСЬ на НАШ youtube канал Эконет.ру, что позволяет смотреть онлайн, скачать с ютуб бесплатно видео об оздоровлении, омоложении человека. Любовь к окружающим и к себе, как чувство высоких вибраций - важный фактор оздоровления - сайт

P.S. И помните, всего лишь изменяя свое потребление - мы вместе изменяем мир! © econet

Присоединяйтесь к нам в

В современном мире сложно представить себе существование без электрической энергии. Освещение, отопление, связь и прочие радости комфортной жизни напрямую зависят от неё. Это заставляет искать альтернативные и независимые источники, одним из которых является солнце. Эта область энергетики пока ещё не слишком развита, и промышленные установки стоят недёшево. Выходом станет изготовление солнечных батарей своими руками.

Что такое солнечная батарея

Солнечная батарея представляет собой панель, состоящую из соединённых между собой фотоэлементов. Она напрямую преобразует солнечную энергию в электрический ток. В зависимости от устройства системы, электрическая энергия аккумулируется или сразу идёт на энергообеспечение зданий, механизмов и приборов.

Солнечная батарея состоин из соединённых между собой фотоэлементов

Простейшими фотоэлементами пользовался почти каждый. Они встроены в калькуляторы, фонарики, аккумуляторы для подзарядки электронных гаджетов, садовые фонарики. Но этим использование не ограничивается. Существуют электромобили с подзарядкой от солнца, в космосе это один из основных источников энергии.

В странах с большим количеством солнечных дней батареи устанавливаются на крышах домов и используются для отопления и нагрева воды. Этот вид называют коллекторами, они преобразуют энергию солнца в тепловую.

Нередко электроснабжение целых городов и посёлков происходит только за счёт этого вида энергии. Строятся электростанции, работающие на солнечной радиации. Особенное распространение они получили в США, Японии и Германии.

Устройство

В основе устройства солнечной батареи лежит явление фотоэффекта, открытое в ХХ веке А.Энштейном. Выяснилось, что в некоторых веществах под действием солнечного света или других веществ, происходит отрыв заряженных частиц. Это открытие и привело в 1953 году к созданию первого гелиомодуля.

Материалом для изготовления элементов служат полупроводники - совмещённые пластины из двух материалов с разной проводимостью. Чаще всего для их изготовления используется поликристаллический или монокристаллический кремний с различными добавками.

Под действием солнечного света в одном слое появляется избыток электронов, а в другом - их недостаток. «Лишние» электроны переходят в область с их недостатком, этот процесс получил название р-n переход.

Солнечный элемент состоит из двух полупроводниковых слоём с разной проводимостью

Между материалами, образующими избыток и недостаток электронов, помещён барьерный слой, препятствующий переходу. Это необходимо для того, чтобы ток возникал только при наличии источника потребления энергии.

Попадающие на поверхность фотоны света выбивают электроны и снабжают их необходимой энергией для преодоления барьерного слоя. Отрицательные электроны переходят из р-проводника в n-проводник, а положительные совершают обратный путь.

За счёт разной проводимости материалов полупроводника удаётся создать направленное движение электронов. Таким образом возникает электрический ток.

Элементы последовательно соединены между собой, образуя панель большей или меньшей площади, которую и называют батареей. Такие батареи можно напрямую подключать к источнику потребления. Но поскольку солнечная активность в течение суток меняется, а ночью прекращается вообще, используют аккумуляторы, накапливающие энергию на время отсутствия солнечного света.

Необходимой составляющей в этом случае является контроллер. Он служит для контроля за зарядкой аккумулятора и отключает батарею при полном заряде.

Вырабатываемый солнечной батареей ток является постоянным, для использования его необходимо преобразовать в переменный. Для этого служит инвертор.

Поскольку все электрические приборы, потребляющие энергию, рассчитаны на определённое напряжение, в системе необходим стабилизатор, обеспечивающий нужные значения.

Между гелиомодулем и потребителем устанавливают дополнительные приборы

Только при наличии всех этих составляющих можно получить функциональную систему, снабжающую энергией потребители и не грозящую вывести их из строя.

Виды элементов для модулей

Существует три основных типа гелиопанелей: поликристаллические, монокристаллические и тонкоплёночные. Чаще всего все три типа производятся из кремния с различными добавками. Используются также теллурид кадмия и селенид меди-кадмия, особенно для производства плёночных панелей. Эти добавки способствуют увеличению эффективности ячеек на 5-10 %.

Кристаллические

Самые популярные - монокристаллические. Они изготавливаются из монокристаллов, имеют равномерную структуру. Такие пластины имеют форму многоугольника или прямоугольника со срезанными углами.

Монокристаллическая ячейка имеет форму прямоугольника со скошеными углами

Батарея, собранная из монокристаллических элементов, имеет большую по сравнению с другими видами производительность, её КПД 13 %. Она легка и компактна, не боится небольшого изгиба, может быть установлена на неровную поверхность, срок службы 30 лет.

К недостаткам можно отнести значительное снижение мощности при облачности, вплоть до полного прекращения выработки энергии. Это же происходит и при затемнении, ночью батарея работать не будет.

Поликристаллическая ячейка имеет форму прямоугольника, что позволяет собрать панель без пропусков

Поликристаллические производятся методом литья, имеют прямоугольную или квадратную форму и неоднородную структуру. Эффективность их ниже монокристаллических, КПД всего 7-9 %, но падение выработки при облачности, запылении или в сумерках несущественно.

Поэтому их применяют при устройстве уличного освещения, их же чаще используют самоделкины. Стоимость таких пластин ниже монокристаллов, срок эксплуатации 20 лет.

Плёночные

Токкоплёночные или гибкие элементы изготавливаются из аморфной формы кремния. Гибкость панелей делает их мобильными, свернув рулоном их можно взять с собой в путешествия и иметь независимый источник энергии в любом месте. Это же свойство позволяет монтировать их на криволинейных поверхностях.

Плёночная батарея изготавливается из аморфного кремния

По эффективности плёночные панели уступают кристаллическим в два раза, для производства одинакового количества необходима двойная площадь батареи. Да и долговечностью плёнка не отличается - в первые 2 года их эффективность падает на 20-40 %.

Но при облачности или затемнении выработка энергии сокращается всего на 10-15 %. Несомненным достоинством можно считать их относительную дешевизну.

Из чего можно сделать гелиопанель в домашних условиях

Несмотря на все преимущества батарей промышленного производства, главным их недостатком является высокая цена. Этой неприятности можно избежать, изготовив простейшую панель своими руками из подручных материалов.

Из диодов

Диод - это кристалл в пластиковом корпусе, выступающем в роли линзы. Она концентрирует солнечные лучи на проводнике, в результате возникает электрический ток. Соединив между собой большое количество диодов, получаем солнечную батарею. В качестве платы можно использовать картон.

Проблема в том, что мощность полученной энергии мала, для выработки достаточного количества понадобится огромное количество диодов. По финансовым и трудозатратам такая батарея намного превосходит заводскую, а по мощности сильно ей уступает.

Кроме того, выработка резко падает при уменьшении освещённости. Да и сами диоды ведут себя некорректно - нередко возникает самопроизвольное свечение. То есть сами же диоды потребляют произведённую энергию. Вывод напрашивается сам: неэффективно.

Из транзисторов

Как и в диодах, главный элемент транзистора - кристаллик. Но он заключён в металлический корпус, не пропускающий солнечный свет. Для изготовления батареи крышка корпуса спиливается ножовкой по металлу.

Батарею небольшой мощности можно собрать из транзисторов

Затем элементы крепят к пластине из текстолита или другого материала, подходящего на роль платы, и соединяют между собой. Таким способом можно собрать батарею, энергии которой достаточно для работы фонарика или радиоприёмника, но большой мощности ожидать от такого устройства не стоит.

Но в качестве походного источника энергии небольшой мощности вполне подойдёт. Особенно если вас увлекает сам процесс создания и не очень важна практическая польза от результата.

Умельцы предлагают использовать в качестве фотоэлементов CD-диски и даже медные пластины. Портативную зарядку для телефона несложно изготовить из фотоэлементов от садовых фонариков.

Лучшим решением будет покупка готовых пластин. Некоторые интернет-площадки продают модули с небольшим производственным браком по приемлемой цене, они вполне пригодны для использования.

Рациональное размещение батарей

От размещения модулей в большой степени зависит, сколько энергии будет производить система. Чем больше лучей попадёт на фотоэлементы, тем больше они произведут энергии. Для оптимального расположения нужно соблюдать следующие условия:

Важно! Сила тока батареи задаётся производительностью самого слабого элемента. Даже небольшая тень на одном модуле может снизить производительность системы от 10 до 50%.

Как рассчитать необходимую мощность

Прежде чем приступить к сборке батареи, необходимо определиться с требуемой мощностью. От этого зависит количество приобретаемых ячеек и общая площадь готовых батарей.

Система может быть как автономной (самостоятельно обеспечивающей электричеством дом), так и комбинированной, совмещающей энергию солнца и традиционного источника.

Расчёт состоит из трёх шагов:

1. Выясните общую потребляемую мощность.
2. Определите достаточную ёмкость аккумуляторной батареи и мощность инвертора.
3. Вычислите необходимое количество ячеек на основе данных об инсоляции в вашем регионе.

Потребляемая мощность

Для автономной системы определить её можно по вашему электросчётчику. Общее количество потребляемой энергии за месяц разделите на количество дней и получите среднее значение ежедневного потребления.

Если от батареи будет запитана только часть устройств, выясните их мощность по паспорту или маркировке на приборе. Полученные значения умножьте на количество часов работы в сутки. Сложив полученные значения для всех устройств, получите среднее потребление в сутки.

Ёмкость АБ (аккумуляторной батареи) и мощность инвертора

АБ для солнечных систем должны выдерживать большое количество циклов разряда и разряда, иметь малый саморазряд, выдерживать большой ток зарядки, работать при высоких и низких температурах, при этом требовать минимального обслуживания. Эти параметры оптимальны у свинцово-кислотных АБ.

Ещё один немаловажный показатель - ёмкость, максимальный заряд, который может принять и сохранить аккумулятор. Недостаточную ёмкость увеличивают, соединяя АБ параллельно, последовательно или комбинируя оба соединения.

Выяснить необходимое количество АБ поможет расчёт. Рассмотрим его для концентрации запаса энергии на 1 день в АБ ёмкостью 200 А.ч и напряжением 12 В.

Предположим, ежедневная потребность составляет 4800 В.час, выходное напряжение системы 24 В. Учтём, что потери на инверторе составят 20%, введём поправочный коэффициент 1,2.

4800:24х1.2=240 А.ч

Глубина разряда АБ не должны превышать 30-40%, учтём это.

240х0.4= 600 А.ч

Полученное значение втрое превышает ёмкость аккумулятора, поэтому для запаса необходимого количества потребуется 3 АБ, соединённых параллельно. Но при этом напряжение аккумулятора 12 В, чтобы увеличить его в два раза, понадобится ещё 3 АБ, соединённых последовательно.

Для получения напряжения в 48 В соедините параллельно две параллельные цепочки по 4 АБ

Инвертор служит для преобразования постоянного тока в переменный. Выбирают его по пиковой, максимальной нагрузке. На некоторых потребляющих устройствах величина пускового тока значительно выше номинальной. Именно этот показатель и берётся в расчёт. В остальных случаях учитываются номинальные значения.

Имеет значение и форма напряжения. Лучший вариант - чистая синусоида. Для приборов, нечувствительных к перепадам напряжения подойдёт квадратная форма. Следует также учитывать возможность переключения прибора от АБ напрямую к солнечным батареям.

Необходимое количество ячеек

Показатели инсоляции в разных областях сильно отличаются. Для правильного расчёта необходимо знать эти цифры для вашей местности, данные несложно найти в интернете или на метеостанции.

Таблица инсоляции по месяцам для разных регионов

Инсоляция зависит не только от времени года, но и от угла наклона батареи

При расчёте ориентируйтесь на показатели наименьшей инсоляции в течение года, иначе в этот период батарея не будет вырабатывать достаточное количество энергии.

Предположим, минимальные показатели - в январе, 0.69, максимальные - в июле, 5.09.

Поправочные коэффициент для зимнего времени - 0.7, для летнего - 0.5.

Необходимое количество энергии - 4800 Вт.ч.

Одна панель имеет мощность 260 Вт и напряжение 24 В.

Потери на АБ и инверторе составляют 20%.

Вычисляем потребление с учётом потерь: 4800×1,2=5760 Вт·ч=5,76 кВтч.

Определяем производительность одной панели.

Летом: 0,5× 260×5,09= 661,7 Втч.

Зимой: 0,7× 260×0,69=125,5 Втч.

Высчитываем необходимое количество батарей, разделив потребляемую энергию на производительность панелей.

Летом: 5760/661,7=8,7 шт.

Зимой: 5760/125,5=45,8 шт.

Получается, что для полного обеспечения, зимой понадобится в пять раз больше модулей, чем летом. Поэтому стоит сразу устанавливать больше батарей или на зимний период предусмотреть гибридную систему электроснабжения.

Как собрать солнечную батарею своими руками

Сборка состоит из нескольких этапов: изготовление корпуса, пайка элементов, сборка системы и её установка. Прежде чем приступить к работе, запаситесь всем необходимым.

Батарея состоит из нескольких слоёв

Материалы и инструменты

• фотоэлементы;
• плоские проводники;
• спиртово-канифольный флюс;
• паяльник;
• алюминиевый профиль;
• алюминиевые уголки;
• метизы;
• силиконовый герметик;
• ножовка по металлу;
• шуруповёрт;
• стекло, оргстекло или плексиглаз;
• диоды;
• измерительные приборы.

Фотоэлементы лучше заказать в комплекте с проводниками, они специально предназначены для этой цели. Другие проводники обладают большей хрупкостью, что может стать проблемой при пайке и сборке. Есть ячейки с уже припаянными проводниками. Стоят они дороже, но существенно экономят время и трудозатраты.

Приобретите пластины с проводниками, это сократит время работы

Рамка корпуса обычно изготавливается из алюминиевого уголка, но возможно использование деревянных реек или брусков квадратного сечения 2х2. Этот вариант менее предпочтителен, так как не обеспечивает достаточную защиту от атмосферного воздействия.

Для прозрачной панели выбирайте материал с минимальным показателем преломления света. Любое препятствие на пути лучей увеличивает потери энергии. Желательно, чтобы материал пропускал как можно меньше инфракрасного излучения.

Важно! Чем больше наргевается панель, тем меньше она вырабатывает энергии.

Расчёт каркаса

Габариты каркаса высчитываются исходя из размеров ячеек. Важно между соседними элементами предусмотреть небольшое расстояние в 3-5 мм и учесть ширина рамки, чтобы она не перекрывала кромки элементов.

Ячейки выпускаются различных типоразмеров, рассмотрим вариант из 36 пластин, размером 81х150 мм. Элементы располагаем в 4 ряда, по 9 штук в одном. Исходя из этих данных, размеры каркаса получаются 835х690 мм.

Изготовление короба

Пайка элементов и сборка модулей

Если элементы приобретены без контактов, сначала их нужно припаять к каждой пластине. Для этого нарежьте проводник на одинаковые отрезки.

1. Вырежьте из картона прямоугольник нужного размера и намотайте на него проводник, затем разрежьте с обеих сторон.
2. На каждый проводник нанесите флюс, приложите полоску к элементу.
3. Аккуратно припаяйте проводник по всей длине ячейки.

   Припаяйте проводники к каждой пластине

4. Ячейки выложите в ряд друг за другом с зазором 3-5 мм и последовательно спаяйте между собой.

   При монтаже периодически проверяйте работоспособность модулей

5. Готовые ряды по 9 ячеек перенесите в корпус и выровняйте относительно друг друга и контура рамки.
6. Спаяйте параллельно, используя более широкие шины и соблюдая полярность.

   Выложите ряды элементов на прозрачную подложку и спаяйте между собой

7. Выведите контакты «+» и «-».
8. На каждый элемент нанесите по 4 капли герметика и уложите сверху второе стекло.
9. Дайте клею высохнуть.
10. Залейте по периметру герметиком, чтобы внутрь не попадала влага.
11. Закрепите панель в корпусе при помощи уголков, прикрутив их в боковым сторонам алюминиевого профиля.
12. Установите при помощи герметика блокировочный диод Шоттке, чтобы исключить разрядку АБ через модуль.
13. Выходной провод снабдите двухконтактным разъёмом, к нему в дальнейшем подсоедините контроллер.
14. Прикрутите к рамке уголки для крепления батареи к опоре.

Видео: пайка и сборка солнечного модуля

Батарея готова, осталось её установить. Для более эффективной работы можно изготовить трекер.

Изготовления поворотного механизма

Простейший поворотный механизм несложно изготовить самостоятельно. Принцип его работы основан на системе противовесов.

1. Из деревянных брусков или алюминиевого профиля соберите опору для батареи в виде стремянки.
2. С помощью двух подшипников и металлической штанги или трубы установите на вершине батарею так, чтобы она была закреплена по центру большей стороны.
3. Сориентируйте конструкцию с востока на запад и дождитесь, когда солнце будет в зените.
4. Поверните панель, чтобы лучи падали на неё вертикально.
5. Укрепите на одном конце ёмкость с водой, уравновесьте её на другом конце грузом.
6. В ёмкости проделайте отверстие, чтобы вода понемногу вытекала.

По мере вытекания воды, вес сосуда будет уменьшаться и край панели поднимется вверх, поворачивая батарею за солнцем. Величину отверстия придётся определять опытным путём.

Простейший солнечный трекер изготавливается по принципу водяных часов

Всё, что вам понадобится, это утром налить воды в ёмкость. Такую конструкцию не установишь на крыше, а для садового участка или лужайки перед домом она вполне подойдёт. Есть и другие, более сложные конструкции трекера, но они потребуют больших затрат.

Видео: как изготовить самостоятельно электронный солнечный трекер

Установка батарей

Теперь можно провести испытание, и пользоваться бесплатным электричеством.

Обслуживание модулей

Особенного обслуживания солнечные панели не требуют, ведь у них нет движущихся частей. Для их нормального функционирования достаточно время от времени очищать поверхность от грязи, пыли и птичьего помёта.

Помойте батареи из садового шланга, при хорошем напоре воды для этого не понадобится даже забираться на крышу. Следите за исправностью дополнительного оборудования.

Как скоро окупятся затраты

Не стоит ждать сиюминутной выгоды от гелиосистемы снабжения электричеством. Средняя её окупаемость приблизительно 10 лет для автономной системы дома.

Чем больше вы потребляете энергии, тем быстрее окупятся ваши затраты. Ведь и для маленького, и для большого потребления требуется приобретение дополнительного оборудования: АКБ, инвертора, контроллера, а они оставляют нималую часть расходов.

Учитывайте также срок службы оборудования, да и самих панелей, чтобы не пришлось их менять прежде, чем они окупятся.

Несмотря на всё издержки и недостатки, за солнечной энергией будущее. Солнце относится к возобновляемым источникам энергии и он прослужит, по крайней мере, ещё 5 тысяч лет. Да и наука не стоит на месте, появляются новые материалы для фотоэлементов, с гораздо большим КПД. А значит, скоро они будут доступнее по цене. Но использовать энергию солнца можно уже сейчас.

Все началось с прогулки по сайту eBay -увидел солнечные панели и заболел.

Споры с друзьями об окупаемости были смешны…. Покупая автомобиль никто, не думает об окупаемости. Авто как любовница, готовь сумму на удовольствие заранее. А тут совсем наоборот, затратил деньги так они еще и пытаются окупиться… Кроме того, подключил к солнечным панелям инкубатор так они еще как оправдывают свое предназначение, предохраняя ваше будущее хозяйство от гибели. В общем, имея инкубатор, ты зависишь от многих факторов, тут либо пан, либо профан. Когда будет время, напишу о самодельном инкубаторе. Ну ладно чего рассуждать, каждый в праве выбирать…..!

После долгих ожиданий, заветная коробочка с тонкими хрупкими пластинками, наконец, греет руки и сердце.

Первым делом конечно Интернет … ну, не боги горшки обжигают. Опыт чужой всегда полезен. И тут наступило разочарование….. Как оказалось, своими руками панели сделали человек пять, остальные просто перекопировали на свои сайты, причем некоторые, дабы быть оригинальней скопированы с разных разработок. Ну да бог с ними пусть это остается на совести хозяев страничек.

Решил почитать форумы, долгие рассуждения теоретиков «как доить корову» привели в полное уныние. Рассуждения о том, как ломаются пластины от нагрева, трудности герметизации и т д. Почитал и плюнул на все это дело. Мы пойдем своим путем, методом проб и ошибок, опираясь на опыт «коллег», чего изобретать велосипед?

Ставим задачу:

1) Панель должна быть изготовлена из подручных материалов, дабы не тянуть кошелек, ибо неизвестен результат.

2) Процесс изготовления должен быть нетрудоемким.

Начинаем изготовление солнечной панели:

Первым делом были приобретены 2 стекла 86х66 см. для будущих двух панелей.

Стекло простое, приобретал у производителей пластиковых окон. А может и не простое…

Долгий поиск алюминиевых уголков, по опыту уже проверенному «коллегами» закончился ничем.

Потому процесс изготовления начинался вяло, с чувством долгостроя.

Процесс пайки панелей описывать не стану, так как в сети много информации про это и даже видео есть. Просто оставлю свои заметки и замечания.

Не так страшен черт, как его малюют.

Не смотря на трудности, которые описывают на форумах, пластины элементов паяются легко, как лицевая сторона, так и тыльная. Так же, вполне пригоден наш советский припой ПОС- 40, во всяком случае, никаких трудностей я не испытал. Ну и конечно, наша родная канифоль, куда без нее… За время пайки не сломал ни одного элемента, думаю надо быть полным идиотом, чтобы сломать их на ровном стекле.

Проводники, которые идут в комплекте к панелям, очень удобны, во-первых, они плоские, во-вторых, они луженные, что значительно сокращает время пайки. Хотя вполне можно использовать обычный провод, провел эксперимент на запасных пластинах, трудностей в пайке не испытал. (на фото остатки плоского провода)

На пайку 36 пластин у меня ушло около 2 часов. Хотя на форуме читал, что люди паяют по 2 дня.

Паяльник желательно использовать на 40 Вт. Так как пластины легко отводят тепло, а это затрудняет пайку. Первые попытки паять 25 Ватным паяльником были нудными и печальными.

Так же при пайке желательно оптимально подбирать количество флюса (канифоли). Ибо большой избыток ее не дает прилипнуть олову к пластине. А потому приходилось практически залуживать пластинку, в общем, ничего страшного, все поправимо. (приглядитесь на фото видно.)

Расход олова довольно большой.

Ну вот, на фото пропаянные элементы, во втором ряду косяк, не пропаян один вывод, но ничего главное заметил и исправил.

Окантовка стекла сделана двухсторонним скотчем далее на этот скотч будет приклеена полиэтиленовая пленка.

Скотчи, которые использовал.

После припайки, начало герметизации (скотч вам в помощь).

Ну вот, проклеенные пластины скотчем и исправленным косяком.

Далее с окантовки панели снимаем защитный слой двухстороннего скотча и приклеиваем на нее полиэтиленовую пленку с запасом на края. (сфоткать забыл) Ах да, в скотче проделываем прорези для отходящих проводов. Ну не глупые, поймете, что и когда… По краю стекла, а так же выводы проводов, углы, промазываем силиконовым герметикам.

И загибаем пленку на внешнюю сторону.

Предварительно было изготовлена рамка из пластика. Когда в доме устанавливал пластиковые окна, на окно шурупами крепят пластиковый профиль для подоконника. Посчитал, что эта часть слишком тонкая. А потому удалил и сделал подоконник по своему. Потому, от 12 окон остались пластиковые профили. Так сказать материал в избытке.

Рамку клеил обычным, старым, советским утюгом. Жаль, процесс не снимал, но думаю, ничего тут сверх непонятного нет. Отрезал под 45 градусов 2 стороны, нагрел на подошве утюга и приклеил предварительно установив на ровный угол. На фото рамка под вторую панель.

Устанавливаем стекло с элементами и защитной пленкой в рамку

Лишнюю пленку обрезаем, а края проклеиваем силиконовым герметикам.

Получаем вот такую панель.

Да, забыл написать, что кроме пленки к рамке приклеил направляющие, которые не дают упасть элементам, если скотч отклеиться. Пространство между элементами и направляющими залито монтажной пеной. Что позволило прижать плотнее элементы к стеклу.

Ну, начнем испытания.

Так как панель одну я изготовил заранее, результат одной мне известен Напряжение 21Вольт. Ток короткого замыкания 3,4 Ампера. Сила тока заряда аккумуляторной батареи 40А. ч 2,1 Ампера.

К сожалению не фоткал. Надо сказать, что сила тока круто зависит от освещенности.

Теперь соединенные параллельно 2 батареи.

Погода на момент изготовления была облачная, было около 4 часов дня.

Вначале меня это расстроило, а потом даже обрадовало. Ведь это самые усредненные условия для батареи, а значит результат правдоподобнее, чем при ярком солнце. Солнышко просвечивало через облака не так ярко. Надо сказать, что и светило солнышко немного сбоку.

При таком освещении ток короткого замыкания составил 7.12 Ампер. Что считаю превосходным результатом.

Напряжение без нагрузки 20,6 Вольт. Ну, это стабильно около 21 вольта.

Ток заряда АКБ 2,78Ампера. Что при таком освещении гарантирует заряд АКБ.

Замеры показали, при хорошем солнечном деньке результат будет лучше.

К тому времени погода ухудшалась, тучи закрыли, солнышко полностью и мне стало интересно, а что покажет при таком раскладе. Это же практически вечерние сумерки…

Небо выглядело так, специально снял линию горизонта. Да впрочем, на самом стекле батареи видно небо как в зеркало.

Напряжение при таком раскладе 20,2 вольта. Как уже говорилось 21в. это практически константа.

Ток короткого замыкания 2,48А. В общем, то, для такого освещения замечательно! Практически равен одной батареи при хорошем солнышке.

Ток заряда АКБ 1,85 Ампера. Ну что сказать… Даже в сумерки АКБ будет заряжаться.

Вывод построена солнечная батарея, не уступающая по характеристикам промышленным образцам. Ну а долговечность….., будем смотреть, время покажет.

Ах да, заряд батареи ведется через диоды Шоттки на 40 А. ну, что нашлось.

Так же хочу сказать про контроллеры. Все это красиво выглядит, но не стоит затраченных на контроллер денег.

Если вы дружите с паяльником, схемы очень просты. Делайте и получайте удовольствие от изготовления.

Ну вот, налетел ветер и оставшиеся запасные 5 элементов сорвались в неуправляемый полет….. результат осколки. Ну что поделать, безалаберность должна быть наказана. А с другой стороны…. Куда их?

Решили сделать из осколочков еще одну панельку, вольт на 5. На изготовление ушло 2 часа. Остатки материалов как раз пришлись в пору. Вот что получилось.

Замеры сделаны вечером.

Надо сказать, что при хорошем освещении сила тока короткого замыкания более 1 ампера.

Кусочки спаяны параллельно и последовательно. Цель, обеспечить примерно одинаковую площадь. Ведь сила тока равна самому маленькому элементу. А потому при изготовлении подбирайте элементы по площади освещения.

Настало время рассказать о практическом применении изготовленых мною солнечных батарей.

Весной установил две изготовленые панели на крыше, высота 8 метров под углом 35 градусов, оринтированые на юговосток. Такое орентирование было выбрано не случайно, потому как было замечено, что в данной широте, летом солнышко всходит в 4 утра и к 6-7 часам вполне сносно заряжает аккумуляторы током в 5-6 ампер, тоже касается и вечера. Каждая панель должна обязательно иметь свой диод. Дабы исключить выгорание элементов при отличающийся мощности панелей. И как следствие неоправданое снижение мощности панелей.
Спуск с высоты был выполнен многожильным проводом сечением 6мм2 каждая жила. Таким образом удалось достигнуть минимальных потерь в проводах.

В качестве накопителей энергии использованы старые еле-живые аккумуляторы 150А.ч,75А.ч,55А.ч, 60А.ч. Все аккумуляторы соеденены паралельно и учитывая потерю емкости, сумарно составляют ококло 100А.ч.
Контроллер заряда аккумулятора отсутствует. Хотя думаю установка контроллера необходима.Над схемой контроллера сечас работаю. Так как в течении дня аккумуляторы начинают кипеть. Потому приходится ежедневно сбрасывать излишки энергии, путем включения ненужной нагрузки. В моем случаее включаю освещение бани. 100 Вт. Так же в течении дня работает LCD телевизор примерно 105Вт, вентилятор 40Вт., а к вечеру добавляется энергосберегающая лампочка 20Вт.

Любителям проводить расчеты скажу: ТЕОРИЯ И ПРАКТИКА не одно и тоже. Так как такой "сендвичь" вполне прекрасно работает свыше 12 часов. при этом иногда заряжаем от него телефоны.Полного разряда аккумуляторов еще не достиг ни разу. Что соответственно перечеркивает расчеты.

В качестве преобразователя использован чуть- чуть переделаный для свободного пуска от аккумуляторов компьютерный бесперебойник (инвертор) 600В.А, что примерно соответствует нагрузке в 300Вт.
Так же хочу отметить, что батареи заряжаются и при яркой луне. При этом ток составляет 0,5-1 Ампер, думаю для ночи это совсем неплохо.

Конечно хотелось бы увеличить нагрузку, но для этого требуется мощьный инвертор. Планирую изготовить инвернтор сам по ниже приведенной схеме. Так как покупать инвертор за бешаные деньги НЕРАЗУМНО!

Одним из способов сократить оплату коммунальных услуг является использование солнечных батарей. Такую батарею можно сделать и установить своими руками.

Что представляет собой солнечная батарея и для чего она используется?

Солнечная батарея - это устройство, принцип работы которого основан на способности фотоэлементов преобразовывать энергию солнца в электричество. Эти преобразователи соединены между собой в общую систему. Получаемый электрический ток накапливается в специальных устройствах - аккумуляторах.

Чем больше площадь панелей, тем больше электрической энергии можно получить

Мощность солнечной батареи зависит от размера поля из фотоэлементов. Но это не означает, что только большие площади способны воспроизвести требуемое количество электроэнергии. Например, всем знакомые калькуляторы могут использовать портативные солнечные батареи, которые вмонтированы в их корпус.

Преимущества и недостатки

К преимуществам солнечной батареи относятся:

• простота монтажа и обслуживания;
• отсутствие вреда для окружающей среды;
• небольшая масса панелей;
• бесшумная работа;
• независящие от распределительной сети поставки электрической энергии;
• неподвижность элементов конструкции;
• небольшие денежные затраты на изготовление;
• долгий срок эксплуатации.

В число недостатков солнечной батареи входят:

• трудоёмкость процесса изготовления;
• бесполезность в тёмное время суток;
• потребность в большой площади для установки;
• восприимчивость к загрязнениям.

Хотя изготовление солнечной батареи является трудоёмким процессом, её можно собрать своими руками.

Инструменты и материалы

Если нет возможности приобрести готовую солнечную батарею для дома, её можно сделать самостоятельно.

Для изготовления солнечной батареи понадобятся:

• фотоэлементы (для создания гелиопанели);
• набор специальных проводников (для соединения фотоэлементов);
• алюминиевые уголки (для корпуса);
• диоды Шотке;
• крепёжные метизы;
• винты для крепежа;
• лист поликарбоната (прозрачный);
• силиконовый герметик;
• паяльник.

Выбор фотоэлементов

Сегодня производители предлагают потребителям выбор из двух типов устройств. Фотоэлементы из монокристаллического кремния имеют КПД до 13%. Они отличаются низкой эффективностью при пасмурной погоде. Фотоэлементы из поликристаллического кремния имеют КПД до 9%, однако они способны работать не только в солнечные, но и в облачные дни.

Чтобы обеспечить дачу или небольшой частный дом электроэнергией, достаточно воспользоваться поликристаллами.

Важная информация: Желательно приобретать фотоэлементы у одного производителя, так как ячейки разных марок могут иметь существенные различия, что сказывается на эффективности работы и процессе сборки, а также приводит к более высоким затратам энергии при эксплуатации.

При выборе фотоэлементов необходимо обратить внимание на следующее:

• чем больше ячейка, тем большее количество энергии она производит;
• элементы одного типа создают одинаковое напряжение (от размера данный показатель не зависит).

Чтобы определить мощность солнечной батареи, достаточно генерируемый ток умножить на напряжение.

Отличить поликристаллические фотоэлементы от монокристаллических достаточно просто. Первый тип выделяется ярко-синим цветом и квадратной формой. Монокристаллические фотоэлементы темнее, они срезаны по краям.

Не стоит отдавать предпочтение продукции со сниженной ценой, поскольку она может отказаться отбраковкой - это детали, которые не прошли тест на заводе. Лучше воспользоваться услугами проверенных поставщиков, которые хоть и предлагают товар по высокой цене, зато отвечают за его качество. Если нет опыта в сборе фотоэлементов, рекомендуется приобрести несколько тестовых образцов, чтобы потренироваться, а только потом купить продукцию для изготовления самой батареи.

Некоторые производители запаивают фотоэлементы в воск, чтобы предотвратить порчу во время перевозки. Однако избавиться от него довольно сложно из-за высокого риска повреждения пластин, поэтому рекомендуется покупать фотоэлементы без воска.

Инструкция по изготовлению

Процесс изготовления солнечной батареи состоит из нескольких этапов:

1. Подготовка фотоэлементов и пайка проводников.
2. Создание корпуса.
3. Сборка элементов и герметизация.

Подготовка фотоэлементов и пайка проводников

На столе собирается набор фотоячеек. Допустим, производитель указывает на мощность 4 Вт и напряжение 0,5 вольт. В таком случае нужно использовать 36 фотоэлементов, чтобы создать солнечную батарею на 18 Вт.

С помощью паяльника, мощность которого составляет 25 Вт, наносятся контуры, образуя припаянные проводки из олова.

Важная информация: Желательно выполнять процесс пайки на ровной твёрдой поверхности.

Затем все ячейки соединяются между собой в соответствии с электрической схемой. При подключении солнечной панели можно воспользоваться одним из двух способов: параллельным или последовательным соединением. В первом случае плюсовые клеммы соединяются с плюсовыми, минусовые с минусовыми. Затем клеммы с разным зарядом выводятся к аккумулятору. Последовательное подключение предусматривает соединение противоположных зарядов путём поочерёдного скрепления ячеек между собой. После этого оставшиеся концы выводятся к аккумуляторной батарее.

Важная информация: Независимо от того, какой вид подключения вы выбрали, необходимо предусмотреть шунтирующие диоды, которые устанавливаются на клемме «плюс». Идеально подходят диоды Шорке. Они препятствуют разрядке устройства ночью.

Когда спайка будет завершена, нужно вынести ячейки на солнце, чтобы проверить их работоспособность. Если функциональность в норме, можно начинать сборку корпуса.

Как собрать корпус

• Подготовить уголки из алюминия с невысокими бортиками.
• Для метизов предварительно выполняются отверстия.
• Затем на внутреннюю часть алюминиевого уголка наносится силиконовый герметик (желательно сделать два слоя). От того, насколько качественно он будет нанесён, зависит герметичность, а также длительность службы солнечной батареи. Важно обратить внимание на отсутствие незаполненных мест.
• После этого в раму помещается прозрачный лист поликарбоната и плотно фиксируется.
• Когда герметик высохнет, крепятся метизы с шурупами, что обеспечит более надёжное крепление.

Важная информация: Кроме поликарбоната можно использовать оргстекло или антибликовое стекло.

Сборка элементов и герметизация

• Очистите прозрачный материал от загрязнений.
• Разместите фотоэлементы на внутренней стороне листа из поликарбоната на расстоянии 5 мм между ячейками. Чтобы не ошибиться, предварительно сделайте разметку.
• На каждый фотоэлемент нанесите монтажный силикон.

• После этого прикрепляется задняя панель. После застывания силикона нужно герметизировать всю конструкцию.

Видео: Изготовление солнечной батареи своими руками в домашних условиях

Правила установки

Чтобы получить возможность использовать солнечную батарею по максимуму, рекомендуется при установке устройства придерживаться определённых правил:

1. Необходимо правильно выбрать место. Если разместить солнечную батарею там, где постоянно присутствует тень, устройство будет малоэффективно. Исходя из этого, не рекомендуется устанавливать прибор около деревьев, желательно выбирать открытое место. Многие монтируют солнечную батарею на крыше дома.
2. При установке необходимо направлять устройство в сторону солнца. Нужно добиться максимального попадания его лучей на фотоэлементы. К примеру, находясь на севере, следует ориентировать лицевую сторону солнечной батареи на юг.
3. Большую роль играет определение уклона устройства. Он также зависит от географического положения. Считается, что угол уклона должен составлять широту, в которой устанавливается батарея. При размещении в зоне экватора придётся производить настройку угла наклона по времени года. Коррекция составит 12 градусов, учитывая увеличение и уменьшение летом и зимой соответственно.
4. Рекомендуется установить солнечную батарею в доступном месте. По мере использования устройства его лицевая сторона накапливает грязь, а в зимнее время её заносит снегом, и в результате выработка энергии снижается. Поэтому необходимо периодически проводить чистку батареи, удаляя налёт с её лицевой панели.

Изготовление устройства из подручных средств

На сегодняшний день умельцами были разработаны способы создания солнечных батарей из подручных материалов, но оправдана ли такая экономия?

Использование старых транзисторов

Для изготовления солнечной батареи можно использовать старые транзисторы. Для этого срезают их крышки, зафиксировав приборы в тисках за ободок. Затем выполняется измерение напряжения под воздействием света. Необходимо определить его на всех выводах прибора с целью обнаружения максимальных значений. Напряжение зависит от мощности транзистора, а также от габаритов кристалла.

После этого можно приступить к изготовлению солнечной батареи. Используя пять транзисторов и, соединив их последовательно, можно получить устройство достаточной для обеспечения работы калькулятора мощности. Каркас собирается из листового пластика. Необходимо просверлить в нём отверстия, нужные для вывода транзистора. Калькулятор на основе такой солнечной батареи работает стабильно, однако нужно, чтобы он находился не дальше 30 см от источника света. Для лучших результатов целесообразно использовать вторую цепочку транзисторов.

Применение диодов

Для сбора солнечной батареи понадобится много диодов. Кроме того, используется плата для подложки. В процессе изготовления применяется паяльник.

Сначала нужно открыть внутренний кристалл, чтобы на него попадали лучи солнца. Для этого верхушка диода срезается и снимается. Нижнюю часть, где находится кристалл, необходимо подогреть над газовой плитой около 20 секунд. Когда расплавится припой кристалла, он легко снимется пинцетом. Аналогичная манипуляция проводится с каждым диодом. Затем кристаллы припаиваются к плате.

Для получения 2–4 В достаточно 5 блоков, состоящих из пяти кристаллов, спаянных последовательно. Блоки размещаются между собой параллельно.

Устройство из листов меди

Чтобы изготовить солнечную батарею из листов меди, потребуется:

• сами медные листы;
• два зажима «крокодил»;
• микроамперметр высокой чувствительности;
• электрическая плита (не менее 1000 Вт);
• пластиковая бутылка с обрезанным верхом;
• две ложки поваренной соли;
• вода;
• наждачная бумага;
• ножницы по листовому металлу.

Порядок действий:

1. Сначала отрежьте кусок меди, который по размерам соответствует тэну на плите. Поверхность листа очистите от жира и зачистите наждачной бумагой, затем поместите на плиту и нагревайте при максимальной температуре.
2. Во время образования окиси можно увидеть разноцветные узоры. Необходимо дождаться чёрного цвета, а затем оставить медный лист нагреваться ещё около получаса. По истечении этого промежутка времени плита выключается. Лист остаётся на ней для медленного охлаждения.
3. Когда чёрная окись отпадёт, необходимо промыть медь под проточной водой.
4. Затем вырежьте кусок аналогичного размера из целого листа. Обе части разместите в пластиковой бутылке. Важно, чтобы они не соприкасались друг с другом.
5. Медные пластины прикрепите к стенкам бутылки с помощью зажимов. Провод от чистого листа подключите к положительному выводу измерительного прибора, а от меди с оксидом - к отрицательному.
6. Соль растворите в небольшом количестве воды. Солёную воду осторожно вливайте в бутылку, стараясь не намочить контакты. Раствора должно быть столько, чтобы он не покрывал пластины полностью. Солнечная батарея готова, можно проводить эксперименты.

Есть ли выгода?

КПД устройства, изготовленного из транзисторов, очень низок. Причина этого состоит в большой площади самого прибора и небольшом размере солнечного элемента (полупроводника). Таким образом, солнечная батарея на основе транзисторов не получила распространения, подобные устройства подходят только для развлечений.

Диодам свойственно потреблять ток и самопроизвольно светиться. Поэтому при их использовании для изготовления солнечной батареи часть диодов будет генерировать электричество, а остальные приборы, наоборот, его потреблять. Из этого можно сделать вывод, что эффективность такого устройства низкая.

Чтобы зажечь лампочку от солнечной батареи на основе медных листов, потребуется использовать большое количество материала. К примеру, для работы плиты на 1000 Вт необходимо 1 600 000 м² меди. Для обустройства такого прибора на крыше дома потребуется, чтобы её площадь составляла 282 м². И все усилия пошли бы на обеспечение работы одной печи. На практике использовать такую солнечную батарею нет смысла.

Несмотря на относительную дороговизну, солнечные батареи довольно быстро окупаются. Попробуйте этот экологичный способ выработки энергии, собрав солнечную батарею своими руками.
