Одним из наиболее используемых природных материалов является древесина, обработка которой – важная часть современного технологического процесса. Если еще полвека назад о моторизированной технике для распиловки можно было только мечтать, то сегодня – ее ассортимент радует глаз, кошелек и одновременно человеческие руки, натруженные от каждодневной работы.
Одним из таких приборов, без которых сложно обойтись, была и остаётся пилорама, делающая этот процесс наиболее автоматизированным. Но эта покупка достаточно дорогостоящая, почему под силу не каждому. Но и такой барьер можно умело обойти, сделав пилораму в домашних условиях.
Преимущества самоделок
Несмотря на множественные предостережения, популярность техники, которую можно изготовить собственноручно, с каждым годом не угасает, а только подкрепляется новыми вариационными решениями.
Главными достоинствами такой категории инструмента считаются:
- низкая себестоимость;
- аналогичный эффект как и для заводских экземпляров;
- возможность приспособить ее из подручных материалов, найти которые не проблема в домашнем хозяйстве.
Разновидности самодельных пилорам из бензопилы
Существующий арсенал самодельных режущих агрегатов можно разделит на 2 обширные группы:
- стационарные пилорамы;
- мобильные.
Стационарная
В первой группе так же можно разграничить 2 основных подвида (неподвижный и подвижный) в зависимости от того, перемещается ли сам режущий компонент или стоит на месте.
В стационарной неподвижной пилораме подвижен лишь деревянный брус, который направляется вперед к режущему блоку. При таком техническом подходе обеспечивается высокое качество распила и геометрическая точность полученных распиловочных материалов.
В данном случае нет строгого лимита к габаритным параметрам заготовки, но уже в процессе конструирования неизбежна проблема с ее непосредственной подачей к распилочному полотну.
Мобильная
В подвижной пилораме, которая имеет стационарные опоры, сама пила будет перемещаться по направляющим, имеющим рельсовый механизм, а заготовка все это время будет иметь статичное положение в пространстве. Работа при этом упрощается в разы, но вот с размерностью заготовок придется поломать голову не один вечер.
Мобильные или переносные конструкции пилорам достаточно часто пополняют коллекции цехов по заготовке древесины. Их легко перемещать с места на место, однако и усилий для необходимого качества распила так же придется приложить намного больше. Полотно для распила перемещается по направлению к неподвижному бревну или балке, которая и выступает в роли непосредственной направляющей. Оператор в такой ситуации, помимо заботы о своей безопасности, вынужден постоянно следить за правильностью хода, что даже при самых лучших условиях все равно не обеспечит наивысшее качество обеих распиловочных поверхностей.
Но в обоих случаях конструкция берет начало с главного рабочего механизма пилы и не обязательно высокой мощности. Для бытовых целей будет достаточно среднемощного мотора и обычной режущей гарнитуры.
Пилорама из бензопилы своими руками – поэтапное руководство к действию
Любое такое мероприятие необходимо начинать, четко понимая, для чего оно затевается. От этого и будет зависеть тот тип конструкции, который использовать будет наиболее целесообразно. Для домашних работ лучше предприниматься за выполнение стационарной пилорамы, заранее продумав площадку или место (в гараже, сарае, на заднем дворе), где она будет располагаться.
Дальнейшие работы рассмотрим в логической последовательности:
В принципе, если разобраться, достаточно несложно и не на столько затратно по сравнению с приобретением заводской пилорамы.
Чем еще можно дополнить представленную конструкторскую схему? Вариантов много, однако, чаще всего надстраивают именно механизм, который отвечает за управление заданной толщиной распиловки. Для этого к сварному основанию приспосабливаются контргайки, посредством затягивания которых и выбирает нужная в данном случае толщина распускаемых досок.
Какая конструкция пилорамы наиболее оптимальна?
Ответ на этот вопрос может знать только ее создатель. Достаточно популярной на сегодня является мини пилорама из бензопилы, которую достаточно просто обслуживать и на сборку которой потребуется минимум расходных средств.
Но какая бы из предложенных конструкций не стала Вашим техническим шедевром, не стоит забывать о технике безопасности и последствиях ее несоблюдения.
Дерево считается самым востребованным материалом для использования в повседневной жизни человека. Основной отраслью использования считается строительная, где востребованы доски и брусья. Также дерево используется для отделочных работ.
Современный рынок наполнен продвинутыми инструментами от ручных до стационалрных, которые позволяют обрабатывать дерево, вырезая нужные элементы с точностью до миллиметра. Примером такого инструмента является пилорама, позволяющая ровно распиливать бревно на заготовки. Недостатком пилорамы является ее высокая стоимость, поэтому владелец малого бизнеса и частник просто не в состоянии приобрести себе такой инструмент.
Идеальным решением проблемы является использование самодельного варианта на основе бензопилы, который по себестоимости получается гораздо дешевле, а по функциональности не уступает заводской конструкции. Такую самоделку нельзя использовать в промышленных масштабах на лесопилках, но он отлично подойдет для бытового использования.
Какие бывают пилорамы из бензопилы?
Портативная пилорама, переделанная из бензопилы, внешне выглядит, как тачка на колесиках, которую необходимо двигать руками. Передвигается приспособление по рельсам. Различают два вида конструкции, которые различаются использованием различных видов пил.
- Вариант на основе цепи применяется для распиливания стволов деревьев на бруски. Недостатком применения такого варианта является множество опилок после работы, что свидетельствует о неэкономном использовании сырья.
- Ленточные пилы приспособлены для распиливания бревен большого диаметра. Во время эксплуатации такого аппарата следует соблюдать максимальные меры предосторожности, так как радиус вылета опилок довольно большой. Для предотвращения травмирования желательно использовать стружкоотсос с гибким воздуховодом.
Подобные пилы используются в промышленности, а для бытового использования достаточно небольшой пилорамы. Малые габариты являются дополнительным плюсом, так как самоделка будет портативной и не займет много пространства в помещении, а в случае необходимости ее легко можно перетащить в другое место.
Какую бензопилу можно использовать для переделки?
Для переделки бензопилы можно брать любую модель. Но при выборе особенное внимание надо уделить мощности изделия, так как от этого зависит его дальнейшая функциональность. Подходят инструменты с мощностью от 2 л.с., такие как «Штиль», «Урал», «Дружба» и т.д.
Чтобы успешно собрать пилораму необходимы умения читать чертежи и схемы, а также определенные навыки работы с инструментом.
Какие нужны детали для пилорамы из бензопилы своими руками
Для того, чтобы заняться переделкой бензопилы понадобятся следующие инструменты:
- два швеллера по 8 м. и высотой в 140-180 мл;
- две рельсы;
- уголки 50х100 мм и 40х40 мм;
- части трубы в 25 см в качестве стяжек;
- металлическая плита с толщиной 4-6 см и длиной в 60 см;
- подвижные шланги;
- трубы с диаметром в 35-40 мм.
Принцип сборки пилорам из бензопил своими руками по чертежам
На фото представлен чертеж, где обозначены основные части конструкции
В первую очередь собираем основание, состоящее из двух рельс. Их переворачивают дном вверх и крепят к ним большие уголки. Крепить необходимо параллельно полу, причем желательно удостовериться в параллельности при помощи уровня, чтобы достигнуть большей точности.
Потом необходимо просверлить отверстия диаметром 15 мм. на расстоянии 1 м. друг от друга. К полученным отверстиям крепятся на болтах стяжки.
Начинаем изготавливать стойки, которые будут держать основу. Чтобы самоделка была жесткой и не шаталась, прихватите сваркой уголки между стойками. Не забудьте приварить защиту на шину.
По завершению работ с основой, приступаем к передвижной тележке. Берется стальная пластина и внизу нее приваривается маленький уголок, а потом само изделие устанавливается на колесики, ролики или подшипники. Сверху нужно приварить два уголка, которые станут держателями пилы.
Обязательным станет самодельный зажим для фиксирования бревен, к изготовлению которого приступаем после доделки основы. Здесь все предельно просто – закрепляем на необходимой высоте подвижные шланги и трубы.
Портативная минипилорама по чертежу готова. На фото видно простую конструкцию
Советы и рекомендации для создания пилорам из бензопил своими руками
Даже самодельная мини пилорама обладает значительными размерами, поэтому для ее установки нужно пространство. Продумать месторасположение таким образом, чтобы оставалось свободное пространство для работы с бревнами.
Если вы использовали электродвигатель от электропилы, то примите меры безопасности и уберите провода подальше от рабочей зоны. Использование электродвигателя имеет свои достоинства, а именно экономиться топливо и отсутствуют вредные выбросы. А минусом можно считать привязанность к месту, где есть розетки, а также использование проводов и удлинителей.
Конструкция мини пилорамы простая, но все таки необходимо очень аккуратно обращаться с режущим инструментом и его движущимися частями.
Перед тем, как приступить к эксплуатации новой пилорамы, желательно еще раз проконтролировать надежность крепления всех узлов, чтобы предельно уменьшить травматизм.
Видео обзор пилорам из бензопил
Ниже представлены видео обзоры портативных пилорам, которые используются в домашних условиях
Видео обзор домашней пилорамы из бензопилы своими руками
Видео обзор ручной мобильной мини пилорамы, которая не использует стационарной конструкции
Самоделки из бензопилы – это тема интересная мастерам и умельцам. Используя это устройство, работающее на бензине, можно создавать разнообразные агрегаты, полезные для домашнего пользования и не только. Главное иметь кое-какие навыки и давать полет своей фантазии.
Основой любого самодельного прибора из бензопилы является ее использование в роли привода. Такие самоделки из бензиновых пил применяются:
- в резке каменных и металлических материалов;
- в выкачивании воды;
- в бурении скважин;
- в уборке снега;
- в езде и даже в полетах.
Что можно сделать из бензопилы? Вопрос, волнующий многих умельцев.
Самодельные устройства, собранные из бензиновой пилы делят на 2 типа:
- простые в конструкции. Сюда относят, например, болгарку, лебедку и т.д.;
- более сложные в конструкции. К данной группе относят: пилораму, аэросани, электростанцию и т.д.
Одним из агрегатов, изготовленных собственноручно, может быть генератор из бензопилы. Он является особенно полезным для дач и участков, где отсутствует централизованное электроснабжение. Известной простейшей конструкцией считается бензогенератор, собранный из бензопилы и электрического двигателя старой стиральной машины.
Используя двигатель от пилы, можно соорудить прибор, аналогичный болгарке. Бензорез из бензопилы может быть применен для резки металла, дерева, бетона, плитки, для торцевания и шлифовки.
Из пилы можно сделать культиватор, работа которого основана на том, что мотор, вращая пару шестеренок, увеличенную силу тяги передает на ведущее колесо. Мотокультиватор из бензопилы может обрабатывать небольшие по площади участки.
А можно ли соорудить траншеекопатель из бензиновой пилы? Скорее всего, да. Но понятно, что возможные технологии являются сложными, а сама идея не столь рациональная. При всем этом достаточно трудно найти хорошее руководство по изготовлению такого агрегата.
Мастера самостоятельно могут сконструировать мотобур из бензопилы – так называемый бензобур. Для сборки этого устройства используют следующие составляющие:
- Двигатели от пилы.
- Редукторы.
- Буры.
- Металлические трубы.
Такой мотобур применяют для земельных работ (создают углубления с нужным диаметром и глубиной с целью укрепления несущей конструкции какого-либо сооружения).
Упростить работу рыбака зимой при бурении льда также может самодельное устройство на основе бензопилы – ледобур. Для сооружения такого агрегата понадобится целый ряд инструментов и материалов.
Самостоятельно сделанное устройство – ледобур все равно выйдет дешевле, нежели покупать аналог в магазинах.
С помощью бензиновой пилы можно соорудить компрессор. Для этого необходимо обладать хорошими знаниями, в том числе и инженерной графики, ведь такая поделка является достаточно сложной.
Некоторых умельцев интересует вопрос, как сделать снегоход из бензопилы. Для сооружения снегоходного транспорта необходимы следующие основные детали и материалы:
- рама;
- двигатель (с мощностью, равной не менее 5 л.с.);
- гусеницы;
- рулевой механизм (сгодятся и велосипедные детали);
- полозья для движения.
Необходимо разработать и амортизацию. Также следует учитывать и некоторые другие нюансы в конструировании такого снегохода.
Мотопомпа является по сути тем же насосом, только работающим от бензинового или дизельного двигателя. Поэтому мотопомпу можно собрать и из бензопилы. Агрегат состоит из центробежного насоса, имеющего опору, служащую для закрепления с пилой, и колесо, которое приводит насосные турбины в работу (шкив).
О том, как можно сделать собственноручно помпу из бензиновой пилы и лопастного насоса, очень наглядно показано в следующем видео.
О других самодельных изобретениях подробнее рассказано ниже.
Мотоблок своими руками из бензопилы
Для сооружения этого устройства используются двигатель бензиновой пилы и 2ухступенчатая цепная передача. Рама с расположенной на ней конструкцией может быть сварена из металлопрофиля (32х32). Двигатель с редуктором прикрепляют к поперечным уголкам верхнего каркаса. Топливный бак крепят на опору из уголка 15х15.
Пилорама из бензопилы своими руками
Для такой самодельной пилорамы используется рама из металла, к которой прикрепляют пилу. Заготовки могут направляться по рельсовому пути. Существуют разные вариации пилорам. Для конструирования агрегата для продольного распила необходим адаптер, который крепится к шине, и направляющая, которая задает направление его движения. Направляющая устанавливается на доске, которая прикреплена непосредственно к бревну. С помощью данной пилорамы бревна могут быть разделены на несколько частей (2 – 4).
Карт из бензопилы собственноручно
Карт представляет собой небольшой автомобиль, который не имеет подвеску и способен быстро развивать приличную скорость. Такой автомобиль без кузова состоит из таких основных компонентов:
- Рулевой системы.
- Тормозной системы.
- Двигателя.
- Шасси.
В самодельных картах часто используют двигатель от бензопилы. Перед сборкой карта двигатель необходимо подготовить (убрать все ненужные детали: баки, цепи и пр.). Зубцы звездочки бензопилы стачивают, придавая звездочке нужный размер. Далее следует установка подвески двигателя.
Картинг из бензопилы и других материалов своими руками – это относительно дешево и увлекательно. Хотя процесс сборки карта достаточно сложен и требует определенных навыков.
Также можно соорудить и багги из бензопилы.
Квадроцикл из бензопилы
Самодельный картинг имеет очень сходные с квадроциклом этапы конструирования. Используя бензопильный двигатель, можно соорудить детский квадроцикл. При этом потребуются редуктор или промежуточный вал для увеличения силы тяги и крутящего момента. Помимо прочего, детский квадроцикл имеет и некоторые другие особенности сборки в сравнении с изготовлением карта.
Самодельный снегоуборщик
Снегоуборщик – устройство, очищающее от снега, которое можно соорудить на основе бензопилы с мощностью больше 3 кВт. Многие умельцы, не используют колеса, а устанавливают самые простые полозья от саней. Особенно важная часть в создании такого агрегата – монтировка шнекового узла, приводящегося в действие шестеренчатой парой и цепью. При изготовлении лопастей используют резину, при сооружении заборного устройства – сталь. Канализационная труба из пластика, закрепленная на заборнике, может служить в качестве снегоотбрасывателя.
Велик с мотором от бензопилы
На велосипед можно установить двигатель от бензопилы. На таком веломопеде можно разгоняться до 50 км/ч, а иногда и выше. С целью конструирования этого транспорта необходим двигатель от бензопилы с мощностью, равной 1,5 – 2 л.с. – этого хватит для развития скорости в 30 – 40 км/ч. Понятно, что нужна емкость, используемая в качестве бензопака, не обойтись без проводов и переключателя для подключения зажигания двигателя и т.д.
Велосипед из бензопилы расходует минимальное количество топлива.
Как из бензопилы сделать мотор для велосипеда, подробно рассказывают разные мастера в интернете.
Самодельная лебедка
В самодельной лебедке может быть применен мотор бензиновой пилы, от мощности которого зависит тяговое усилие всего агрегата. Кроме того, лебедка из бензопилы оборудуется:
- отводным блоком;
- крюками;
- ремнями;
- анкерами.
Самокат с мотором от бензопилы
На самодельный самокат также может быть установлен бензопильный мотор. Двигатель нужно подготовить: необходимо удалить пильную шину и цепь. Другие составляющие части остаются нетронутыми. Сохраненный корпус мотора позволяет облегчить его прикрепление к платформе самоката.
Поделки из бензопилы могут быть самыми разными. Они являются помощниками в хозяйстве, помогают сохранить бюджет. Однако для создания безопасного устройства необходимо владеть определенными навыками и знаниями. Поэтому важно, чтобы самоделки были выполнены действительно умельцами.
Древесина - это, пожалуй, наиболее распространенный строительный материал на сегодняшний день. Уже давно прошли те времена, когда процесс постройки дома осуществлялся с применением самых примитивных инструментов. Сейчас для выполнения подобного рода работ используются новые технологии и самая современная техника, в том числе и пилорама, при помощи которой древесина обрабатывается до нужных размеров. К сожалению, данный инструмент не является доступным для простых россиян, ведь стоит он сотни тысяч рублей. Однако выход из этой ситуации есть - конструирование самодельной пилорамы. Как это происходит, узнаете в нашей сегодняшней статье.
Почему выгоднее делать пилораму из бензопилы?
Вообще бензопила - это уникальный прибор, ведь на его основе можно сделать практически любой инструмент, начиная от и заканчивая снегоходами. В нашем случае использование данного устройства позволяет сконструировать нужный элемент почти без задействования каких-либо дополнительных деталей и агрегатов. Судите сами - двигатель у нас уже есть, причем вместе с бензобаком, каркас также присутствует, и даже цепь остается в рабочем состоянии. Ничего из вышеперечисленного мы менять и переоборудовать не будем. Единственное, что нам потребуется сделать, так это металлический навес, который будет прикрепляться к корпусу пилы. Приблизительную конструкцию такого аппарата вы можете увидеть на следующем фото.
Как видите, из бензопилы практически ничем не отличаются от истинной пилы. То есть усилия и денежные затраты, требуемые на выполнение данной операции, минимальны. В этом и заключается все преимущество использования данного инструмента в качестве пилорамы.
Как сделать пилораму из бензопилы?
Для создания подобного устройства вам необходимо иметь два швеллера размером в 150…180 х 8000 миллиметров (высота и длина соответственно). Кроме этого, в работе вам потребуется несколько уголков 50 х 100 мм и две рельсы. Последние нужно перевернуть подошвой вверх. При создании основы для пилорамы следует просверлить в ней несколько отверстий по 14-18 миллиметров каждое. Интервал между ними должен составлять примерно 1-1,2 метра.
Также в работе вам потребуются стяжки. Их можно изготовить из обычной водопроводной трубы длиной 250 миллиметров. В качестве соединительных элементов следует использовать болты, а не сварку. Из прямоугольников изготавливаются стойки, на которые затем закрепляется основа пилорамы. Кстати, при изготовлении основания недопустимо использовать деформированные элементы. Все детали должны иметь строго ровную форму. Что касается расстояния между стойками, их следует размещать до конца основы с интервалом 80-100 сантиметров. Дополнительно можно приварить раскосы между ними, чтобы конструкция казалась более прочной.
Что делать далее?
На следующем этапе пилорама из бензопилы укомплектовывается подвижной тележкой. В ее основу войдет стальная плита размером 600 миллиметров. К ней снизу следует приварить металлический уголок 40 х 40 миллиметров. Затем тележку нужно поставить на подшипники или же ролики. К верхней ее части также приварите 2 уголка. К последним прикрепляется сама бензопила.
На завершающем этапе производится конструкция для фиксации бревна. Что для этого нужно сделать? Здесь вам понадобится металлическая трубка диаметром в 35-40 миллиметров. Также в ходе работ необходимо применить подвижный шланг, который будет располагаться с последующим закреплением на нужной высоте. При этом значение высоты не должно превышать длину самой трубы. Итак, наша самодельная пилорама своими руками успешно сделана. Можно смело приступать к ее эксплуатации и обрабатывать древесину практически любого диаметра.
Как сделать из бензопилы пилораму? Способ № 2
Приведем еще один метод изготовления пилорамы в домашних условиях. В принципе, этот вариант создания режущего устройства не сильно отличается от предыдущего - чертеж и инструменты для работы будут такими же, как и в первом случае. Однако эта технология изготовления пилорамы будет более доработанной. Как делается пилорама из бензопилы своими руками в таком случае? На чертеже вам необходимо будет указать 4 основных элемента. Это пила, ее привод, механизм, при помощи которого регулируется толщина получаемой доски, а также элемент, позволяющий передвигать пильную часть конструкции. Также следует указать схему расположения устройства для фиксации бревна.
Как делается пила и ее привод?
Здесь ничего сложного нет. Поскольку делается пилорама из бензопилы, все эти элементы, в том числе и мотор, у нас уже будут готовыми. Поэтому все, что от вас требуется, так это исправная пила с режущими зубьями и рабочий двигатель, что, в принципе, и присутствует в конструкции данного инструмента.
Теперь о том, как сделать механизм для регулировки толщины доски. Сам распил бревна на пилораме происходит посредством опускания или же поднимания основания устройства, которое удерживается на 4 винтах или приваривается к пластине гайками, у которых согнуты края. В верхней части основания располагается контргайка. Она затягивается после того, как только пилорама из бензопилы будет настроена. Настраиваем на соответствующую толщину обрабатываемого бревна.
Как дальше делается пилорама из бензопилы своими руками? Пильная часть инструмента должна перемещаться по направляющим уголкам вдоль рамы. При этом между данными элементами должна соблюдаться дистанция в 50-55 сантиметров. К каждой стойке приваривается 2 ролика, верхний из которых опирается на направляющий уголок, а нижний удерживает пилораму от подъема. Если нет возможности использовать ролики, можно применить подшипники на 20 миллиметров.
Устройство, фиксирующее бревно на пилораме
Древесина на данном инструменте закрепляется при помощи двух гребенок, одна из которых перемещается при помощи винта, а вторая остается неподвижной. После установки бревна первый подвижной элемент закрепляется в неподвижном состоянии при помощи нескольких винтов. После установки фиксирующего устройства можно смело приступать к эксплуатации пилорамы и обрабатывать первые деревянные заготовки.
И напоследок...
Отметим несколько правил эксплуатации самодельной пилорамы:
- Время от времени производите смазку и заточку цепи инструмента, так как именно от этих факторов зависит качество и скорость выполняемых вами работ.
- Перед фиксацией бревна или доски убедитесь в том, чтобы в ней не присутствовали инородные металлические предметы (гвозди, шурупы и так далее) кроме тех, которые прибиты при закреплении устройства на древесине. Зубья, попавшие на поверхность таких деталей, вмиг затупляются, и не исключено, что такая цепь будет подлежать только замене.
- Ни в коем случае не извлекайте изделие из пилорамы до того, как заглушится двигатель. В противном случае травма оператора и поломка устройства просто неизбежны.
В тех регионах России, где стоимость леса кругляка приближается к нулю – актуален вопрос распиловки бревен на доски или брусья. Услуги пилорамы доступны в любом населенном пункте, но за это нужно платить деньги.
самодельная пилорама из бензопилы для продольного распила бревен
Поэтому самодельная пилорама из бензопилы является популярной темой среди доморощенных мастеров.
Разумеется, идеального среза, который дает промышленная дисковая или ленточная пилорама, вы не получите. Собственно, при расшивке бревна это не требуется. Да и доступность приспособления позволяет закрыть глаза на некоторые огрехи в качестве.
Самодельная пилорама из бензопилы – разновидности и принцип действия
Концептуально пилорамы можно разделить на два типа:
- Стационарная неподвижная. В такой системе станок с режущей частью стоит на месте, а заготовка движется навстречу пиле. Качество реза достаточно высокое, особенно с точки зрения геометрии. Длина заготовки неограниченна, но при изготовлении вы столкнетесь со сложным механизмом подачи бревна в зону распила;
- Стационарная подвижная. Станок имеет рельсовые направляющие, по которым пила движется относительно неподвижной заготовки. Работать с такой системой проще, однако есть ограничения по длине заготовки;

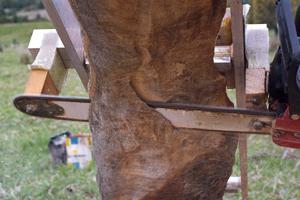

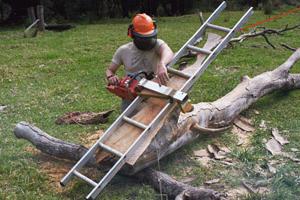

- Мобильная пилорама. Исходя из названия – пилящая часть движется относительно бревна, и ее можно переносить. В качестве направляющей используется сама заготовка, что упрощает конструкцию. Однако при работе требуется больше усилий (необходимо постоянно контролировать равномерность хода), и качество распила не такое высокое.
Подобная конструкция популярна на заготовках – распилить бревно на доски можно непосредственно в месте лесоповала.
В любом случае, мобильная пилорама из бензопилы начинается с главного компонента. Для стационарной конструкции потребуется мощный экземпляр с длинным рабочим наконечником.
А для мобильной пилорамы понадобится компактная пила с мотором малой мощности. Длина режущей части может быть меньшего размера.
