Одно из основных достоинств гравитационных схем отопления – надежность. Несмотря на это, сегодня они все чаще заменяются схемами с принудительным движением теплоносителя. Многие спрашивают, почему это происходит? На первый взгляд, все дело в недостатках самотечного обогрева, которые решаются простой установкой насоса. Если смотреть глубже, то выясняется, что в большинстве своем, современные котельные установки уже на заводе оснащаются оборудованием, позволяющим без труда создать отопительную систему со всеми достоинствами принудительной циркуляции теплоносителя в контурах.
Преимущества и отрицательные моменты
Прежде всего, рассмотрим все плюсы и минусы данной системы отопления (СО).
- Обогрев с насосом прекрасно справиться с теплоносителем, который перемещается по контуру, выполненному из достаточно тонких труб. Налицо снижение сметной стоимости за счет меньшего сечения трубопровода.
- Котельная установка быстрее нагреет меньший объем воды в трубах. В таких СО снижена инерционность.
- При системе отопления с принудительной циркуляцией нет нужды соблюдать уклон контура.
- При такой СО можно использовать схему нижней разводки, что делает ее более эстетичной.
- Можно значительно увеличит длину контура, а не ограничиваться 30 метрами, как при естественном перемещении теплоносителя.
- Можно применять многоконтурные схемы, «теплый пол» и пр.
- В принудительных СО можно монтировать расширительный бак в любом удобном для вас месте.
И это только основные достоинства такого способа перемещения теплоносителя. Недостатков гораздо меньше, но мы не имеем права их не рассмотреть:
- Шум от работы насоса. Если организовать котельную, то этот недостаток сразу становится несущественным.
- Затраты электроэнергии на работу насосного оборудования. Среднее потребление электричества современными устройствами (в зависимости от модели и производительности) составляет 50 – 120 Вт/ч. Следовательно затраты минимальны.
- Зависимость от подачи электричества. В районах с нестабильным электропитанием рекомендуется создание комбинированного отопления.
Кроме того, если использовать ИПБ, то данный недостаток можно не принимать во внимание.
Типы, разновидности, схемы
Существует два типа СО: однотрубная и двухтрубная. Однотрубная система отопления с принудительной циркуляцией может быть горизонтальная и вертикальная.
При горизонтальной, теплоноситель от котельной установки перемещается по магистральному трубопроводу, к которому последовательно подключены радиаторы.
На данном рисунке показана модернизированная, замкнутая система отопления с принудительной циркуляцией, с перемычками (байпасами) между входом и выходом каждой батареи. Контур оснащен группой безопасности, которая включает в себя: манометр, подрывной клапан, автоматический воздухоотводчик.
Вертикальная однотрубная СО работает следующим образом: нагретый в котлоагрегате теплоноситель поднимается по вертикальному стояку. При нижней разводке, теплоноситель проходит через последовательно подключенные радиаторы и уже охлажденный, опять по вертикальному стояку опускаться в котельную установку.
При верхней разводке, нагретая вода поднимается по вертикальному трубопроводу, перемещается по раздающему трубопроводу, после чего опускаясь, проходит через все подключенные отопительные приборы.

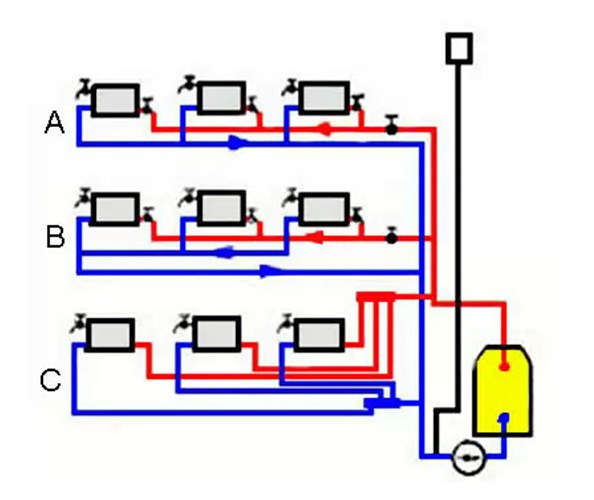

Двухтрубная система отопления с принудительной циркуляцией может быть разведена горизонтальным и вертикальным способом с различными вариантами разводки. Существует три типа горизонтальной СО:
Важно! Тупиковая схема может быть реализована, как в горизонтальных СО так и в вертикальных.
Выбор оборудования
Для того чтобы превратить любую самотечную отопительную систему в схему с принудительным перемещением теплоносителя, требуется правильно выбрать оборудование. От этого будет зависеть ее эффективность и экономичность.
Насос является центральной фигурой в обеспечении циркуляции воды по контуру. Как правило, для бытовых отопительных систем применяются устройства центробежного типа с прямыми лопастями крыльчатки. Отличаются насосы рабочим давлением, которое могут создавать в системе, производительностью, потребляемой мощностью, высотой напора и диаметром присоединительных патрубков.
Необходимую производительность циркуляционного насоса можно высчитать по формуле (Q/c*Dt)/ Р, где Q – теплопотери дома;
С – сколько тепла может нести в себе вода (значение таюличное, равно 1,16);
DT – температурная дельта;
Р – плотность воды при номинальной t°C (табличная величина).
- Для жилых построек площадью до 250 м 2 рекомендуется использовать циркуляционный насос, с характеристиками: производительность 3 – 4 м 3 /ч; напор 0,4 – 0,5 атмосферы.
- До 350 м 2 – 4 – 5 м 3 /ч; напор 0,6 атмосферы.
- До 800 м 2 – 11 – 12 м 3 /ч; напор 0,9 атмосферы.
Важно! Следует понимать, что выше приведены приблизительные данные. Правильный расчет зависит от множества факторов (тип и степень утепления дома, материал труб и фитингов, конфигурация системы и пр.) Для более точного подбора циркуляционного насоса обратитесь к специалистам.
Насос, самодостаточный элемент циркуляционной СО. Но для надежной работы этого устройства необходима грамотная обвязка, которая включает в себя:
- Шаровые краны с двух сторон насоса.
- Грязевик.
Расширительный бак – это еще один из важнейших элемент СО с принудительной циркуляцией. В зависимости от его конструкции различают схемы открытых систем отопления с принудительной циркуляцией и закрытых.

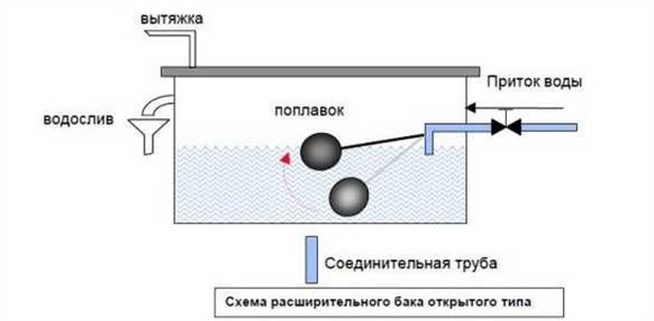

В открытых СО применяются атмосферные устройства, которые служат для компенсации температурного расширения теплоносителя. В случае превышения давления в системе происходит сброс части теплоносителя. Для пополнения воды в СО используется поплавковый клапан, который подключается непосредственно к водопроводу.
В современных отопительных системах применяются мембранные расширительные баки. Из-за герметичности последних контуры, в которых они применяются? называют закрытыми. Работает герметичный расширительный бак в закрытых системах отопления с принудительной циркуляцией весьма просто: в корпусе данного устройства установлена резиновая мембрана. С одной стороны мембраны находится теплоноситель, с другой – воздух, закаченный в бак под определенным давлением.
При превышении давления в СО мембрана выгибается в сторону воздуха, при падении – в сторону теплоносителя. Благодаря такой нехитрой технологии нивелируются скачки давления в системах отопления.
Совет: емкость расширительно бачка зависит от множества факторов. Исходя из опыта, в бытовых СО используются расширительные баки с емкостью в 10% от количества теплоносителя.
Этапы планирования отопительной системы с принудительным перемещением теплоносителя
Рассмотрим этапы создания системы отопления одноэтажного дома с принудительной циркуляцией. Первое, что нужно сделать – это гидродинамический расчет, который включает в себя следующие этапы:
- Определение мощности котельной установки.
- Выбор схемы: однотрубная, двухтрубная.
- Расчет сопротивлений на каждом участке магистрали.
- Расчет количества батарей и секций.
- Выбор схемы их подключения.
- Расчет диаметра магистрального трубопровода и отводов.
- Подбор оборудования, монтаж, опрессовка, балансировка СО.
Совет! Создание экономичной и надежной системы отопления требует знаний и грамотных расчетов. Мы настоятельно рекомендуем обратиться за консультацией к специалистам.
В последние годы гравитационные системы уступают свое место более «продвинутым». Многие задают вопрос о том, может ли быть смонтирована система отопления с принудительной циркуляцией своими руками?
Именно такие сейчас устанавливают во всех без исключения новых зданиях и именно так выглядят отопительные системы внутри жилых домов.
В основе такой схемы лежит принудительная циркуляция за счет разницы давления, которое осуществляется насосом, последний в данном случае называется циркуляционным .
Преимущества
- Помещения, которые необходимо отопить, нагреваются намного быстрее и, соответственно, необходимая температура воздуха в помещении достигается намного быстрее;
- Отопительные приборы в сети нагреваются равномерно. При естественной циркуляции температура радиаторов отопления зависит от расстояния до котла;
- Появляется возможность регулировать нагрев в сети по отдельным участкам, а также перекрывать часть цепи. Кроме этого можно изменять схему и монтаж компоновки всей отопительной системы здания;
- Принудительное отопление препятствует завоздушенности в трубопроводах системы отопления;
- Применение насоса дает возможность сделать всю систему закрытой, включив в цепь мембранный расширительный бачок. Следствием этого является уменьшение испарение воды в системе;
- Монтаж всей системы упрощается. Отпадает необходимость тщательно высчитывать высоты, длины, диаметры и уклон труб для нормальной циркуляции;
- Схема отопления с принудительной циркуляцией экономит тепло. Следовательно расход топлива уменьшается;
- Использование трубопроводов меньшего диаметра дает экономию при монтаже. При одинаковой длине цена на трубы меньшего диаметра ниже, чем на трубы большего диаметра;
- В закрытых системах разница температуры на входе и выходе из нагревательного котла значительно меньше. За счет этого срок эксплуатации котельного оборудования увеличивается.
Недостатки закрытых систем
Водяное отопление с принудительной циркуляцией имеет и недостатки:
- Существенный недостаток такой конструкции – зависимость от электроснабжения. Решить эту проблему можно только обеспечив систему отопления независимым бесперебойным источником электричества;
- Сам циркуляционный насос – оборудование хотя и не очень дорогое, но все-таки имеет определенную стоимость, что делает монтаж самой системы более дорогим. Дополнительно к насосу необходимо приобретать и арматуру для его отсечения в системе и нормальной работы;
- Работа насоса требует постоянных затрат на электричество.
Перед выбором насоса необходимо принимать во внимание ряд факторов:
- Вид теплоносителя (антифриз или вода);
- Температура теплоносителя;
- Характеристики трубопровода (материал, диаметр, длина и т.п.);
- Приборы отопления (радиаторы и батареи отопления), а также их технические характеристики (площадь теплоотдачи, материал, конструкция);
- Запорная арматура и регулирующие элементы;
- Наличие и характер системы автоматического регулирования.
Важно!
Общий принцип, которым следует руководствоваться при выборе циркуляционного насоса следующий.
Его производительность должна обеспечивать трехкратный оборот теплоносителя в системе за час работы на полную мощность.
Только при выполнении этого условия будет хорошая циркуляция.
Монтаж циркуляционного насоса
Какие основные моменты необходимо принимать во внимание при включении циркуляционного насоса в цепь?
Они перечисляются ниже:
- Насос монтируется на обратном магистральном трубопроводе. При такой схеме подключения срок службы всех приборов в системе продлевается;
- При подключении насоса перед ним в цепь очень рекомендуется включить фильтр, который защитит крыльчатку от поломки из-за попадания посторонних предметов (накипи, окалины, твердых частиц, посторонних предметов и т.п.);
- Во время подключения насос необходимо обезвоздушить. Для этого в конструкции насоса предусмотрен специальный винт;
- Инструкция, которая прилагается к насосу имеет расчет потребляемой мощности в зависимости от производительности;
- Обозначение насоса указывает на диаметр трубопровода, к которому его можно подключить (в миллиметрах) и давление, которое этим насосом создается (в дециметрах водного столба).
Например, маркировка GPD 25-100 означает, что этот насос подключается к трубе диаметров 25 мм и создает давление 10 м.
- При выборе насоса обращайте внимание на энергопотребление;
- Конструкция должна быть прочной;
- Оборудование не должно быть требовательным к техобслуживанию длительное время;
- Насос должен быть долговечным.
Пример приблизительного расчета мощности насоса
- Для , который дает производительность 4 м3 в час и напором до 0,5 атмосфер;
- Для дома общей площадью 500 м2 потребуется насос на 6 м3 в час и напором до 0,7 атмосфер;
- Для дома площадью 700 м2 производительность насоса должна составлять 10 м3 в час, а напор – до 0,8 атмосфер.
Кроме этого выбирая циркуляционный насос необходимо учитывать его способность к самостоятельному регулированию частоты вращения двигателя. Если такая функция присутствует, это увеличивает срок службы оборудования и уменьшает энергопотребление.
Также стоит учитывать тот факт, что принудительная система отопления не работает при наличии воздуха в системе (см. ). По этой причине необходимо учесть включение в цепь автоматических воздушных спускников.
На видео показано, как можно своими руками осуществить монтаж насоса:
Выводы
В описанной выше схеме отопления, используются те же принципы монтажа и расчета, как и в гравитационной схеме. Из-за включения в цепь насоса пропадает необходимость соблюдения всех уклонов в замкнутой отопительной системе.
Включение насоса в обратную магистраль позволяет продлить работу всех частей отопления. Применение принудительной циркуляции дает возможность эксплуатировать отопительные системы на протяжении длительного времени.
Принудительная циркуляция в системах отопления обеспечивается установкой гидравлического насоса. Он устанавливается на участок системы, в котором остывший теплоноситель движется в сторону нагревательного элемента – котла. Такая система энергозависима, но позволяет строить здания с любым количеством этажей, подключать желаемое число радиаторов, а также избавляет от необходимости прокладывать трубы с уклоном для увеличения скорости потока жидкости в трубах (последний фактор сказывается на эстетичности всей системы в целом).
Однотрубная система отопления » Л «
Видео – отопления однотрубной самостоятельно
Отрицательные и положительные качества однотрубной системы
Рассмотрим, какими еще преимуществами , помимо описанных выше, обладает однотрубная с принудительной циркуляцией.
- Погрешности в расчетах не отразятся на работе системы, ведь диаметр труб может быть небольшим, что позволяет сократить расходы на обустройство отопления в доме.
- Все узлы системы имеют продолжительный срок службы, что достигается отсутствием температурных перепадов в системе.
- Регулировать температуру возможно как в отдельно взятых помещениях здания, так и во всей системе в целом.
Стоит помнить о недостатках системы:
- системы с принудительной циркуляцией не рекомендуется монтировать в регионах с частыми перебоями электроэнергии. С отключением электричества прекращает свою работу, а поток теплоносителя продолжает двигаться естественным путем за счет сил гравитации и разницы температуры в системе. Производительность и теплоотдача при выключенном насосе резко падают;
- насосное оборудование редко бывает полностью бесшумным. Рекомендуется выделять под котельную отдельную подсобку.
Элементы и принцип функционирования системы
Однотрубная система, которую также именуют , представляет собой замкнутый контур. В этом контуре объединен и подающий, и обратный трубопровод. Система заполняется антифризом или водопроводной водой. Для последнего предусматривают подвод отдельного трубопровода с запорной арматурой. Для слива теплоносителя обязательно присутствует отдельный патрубок с вентилем, ведущий в канализацию. Узел пополнения системы желательно оборудовать фильтром.
Теплоноситель, нагреваемый в змеевике котла, поступает в трубопровод, проходит через стояки и радиаторы, отдает энергию, остывая, протекает через насос, который нагнетает поток, движущийся в котел. Для предотвращения аварийных ситуаций в системе присутствует бачок закрытого (мембранного) либо открытого типа. Независимо от типа бачка, монтаж производится на верхнем техническом этаже здания (либо чердаке дома).
Также в системе обязательно присутствует группа безопасности (иногда называется блоком безопасности). В приборе объединены следующие элементы:
- воздухоотводчик;
- предохранительный клапан;
- манометр и термометр (могут быть объединены в едином корпусе).
В случае возникновения аварийной ситуации, связанной с чрезмерно высоким давлением, группа безопасности выровняет его и предотвратит поломки оборудования и разрыв трубопроводов. С помощью прибора легко регулировать температуру и давление в системе отопления. Иногда приборы, которые входят в состав группы безопасности, монтируют на подающий трубопровод по отдельности, врезая предохранительный клапан выше уровня котельного оборудования, но чаще в систему отопления подключают единый блок безопасности, сокращая время на монтаж.
Радиаторы в однотрубной системе могут подключаться по нескольким схемам – параллельно, диагонально, с байпасами и т.д. На этапе монтажа рекомендуется устанавливать регуляторы температуры на каждый радиатор. Дополнительно для стравливания воздуха и предотвращения образования воздушных пробок стоит на каждый радиатор установить краны Маевского либо приобрести батареи отопления с уже вмонтированными кранами.
Отдельно о насосе и его выборе
В системах с естественной циркуляцией используются трубы увеличенного диаметра, что необходимо для преодоления потоком теплоносителя гидравлического сопротивления. Гидравлический насос же «подталкивает» теплоноситель, позволяя ему преодолевать сопротивление даже в трубах небольшого диаметра. Как устанавливается , Вы можете прочитать в нашей статье.
В быту обычно применяются насосы мощностью до 100 Вт. Этот прибор прогоняет через себя поток, увеличивая его скорость, но не изменяя существующий объем. Чтобы выбрать насос, следует правильно определить величину необходимого напора.
Расчет
Для расчета необходимо узнать мощность отопительного прибора. Этот показатель равен количеству воды, которая проходит через котел (расход).
Мощность (кВт) = Расход (л/мин)
Если мощность котла составляет 50 кВт, то расход будет равен 50 литрам в минуту. Через радиатор мощностью 5 кВт за минуту проходит 5 литров воды. Такой же принцип используется для всех участков цепи.
Мощность насоса (кВт) = L / 10 х 0,6,
где L – длина циркуляционного кольца.
То есть, для каждых десяти метров системы требуется 0,6 кВт мощности. Для отрезка 50 м необходим насос мощностью 3 кВт. Для отрезка 100 м – 6 кВт. В приведенной ниже таблице указаны рекомендуемые диаметры труб, при выборе трубы диаметром меньше необходимого, рекомендуется приобретать насос с увеличенными показателями мощности и напора.
Таблица 1. Соотношение диаметра трубопровода и расхода теплоносителя
| Расход, л/мин | Диаметр, дюймы |
| 5,7 | 1/2 |
| 15 | 3/4 |
| 30 | 1 |
| 53 | 11/4 |
| 83 | 11/2 |
| 170 | 2 |
| 320 | 21/2 |
Таблица 2. Показатели скорости потока теплоносителя для бесшумной работы системы
В системе может присутствовать не один насос, а два. В случае поломки одного насоса, второй (резервный) поможет предотвратить перерыв в работе всей системы отопления.
Насосное оборудование стоит монтировать на участке с остывшим теплоносителем, так как высокие температуры жидкости, которая проходит через оборудование, приводит к уменьшению срока службы подшипников, сальника, ротора.

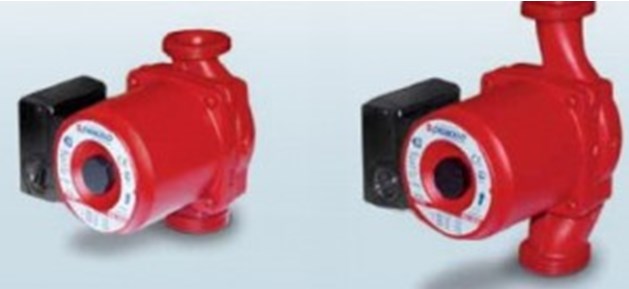

В частных домах часто используются циркуляционные насосы «мокрого» типа без дросселя. Корпус насосов обычно чугунный, а ротор стальной либо изготовленный из прочного пластика. Такие модели в течение двух десятков лет не нуждаются в смазке и ином обслуживании. Роль смазки и охлаждения играет теплоноситель.
Разводка однотрубной системы отопления
Однотрубную систему отопления монтируют горизонтально либо вертикально. К любому типу разводки допустимо подключать бойлер и систему теплого пола. Для этого в обвязке котла предусматривается распределительный коллектор, через который нагретый теплоноситель будет поступать в бойлер, радиаторы и контур теплого пола.
Горизонтальная магистраль, к которой подключаются радиаторы, монтируют над чистовым покрытием пола либо под ним. Второй скрытый способ подразумевает использование теплоизоляционных материалов для снижения тепловых потерь.
Такая схема подразумевает наличие вертикального стояка, по которому теплоноситель поднимается на максимальную высоту. От вертикального центрального стояка отводится горизонтальная разводка к другим стоякам. На каждом этаже устанавливаются радиаторы, которые подключаются к дополнительным стоякам. В верхней точке центрального стояка устанавливается расширительный бачок.
Видео – Вертикальная разводка однотрубной системы отопления
Видео – Однотрубная система отопления
Монтаж
Рассмотрим принципы монтажа отдельных элементов
Котел
В первую очередь устанавливается нагревательный котел, выполняется монтаж трубопровода и вытяжки. Часто применяются газовые агрегаты, как наиболее экономичные. Для котла выделяется отдельная подсобка (котельная), обычно расположенная на первом либо цокольном этаже здания.
Трубы
Котел имеет входной и выходной патрубки, к которым крепятся трубы отопления, проходящие по периметру всех отапливаемых помещений. Материал труб теплопроводки выбирается владельцем индивидуально, рекомендуемые трубы для обвязки – медные. Соединение труб производится в зависимости от материала, посредством сварки, пайки, фитингами.
Обратите внимание! Монтаж магистралей необходимо проводить до укладки финишного напольного покрытия. Причем это правило актуально как в случае прокладки трубопровода в полости пола, так и в случае его монтажа над чистовым полом.
Несмотря на эстетичность скрытого типа монтажа, рекомендуется прокладывать трубы именно над полом, так как при аварийных ситуациях будет гораздо легче найти дефектный участок и произвести ремонт.
и группа безопасности
Расширительный бачок стандартно монтируется в верхней точке системы (если дом имеет только один этаж, бачок должен располагаться на 3 м выше котла). К трубопроводу, который выходит из котла подключается тройник и фиксируется вертикальный стояк. Эта труба в свою очередь подключается к бачку открытого либо закрытого типа. С расширительным баком мембранного типа одновременно монтируется группа безопасности. Этот прибор устанавливается на трубопровод через тройник с резьбовым соединением.
Радиаторы
Лучший вариант монтажа радиаторов – с байпасом и двумя запорными клапанами на входе и выходе. Таким образом можно отключать отдельный радиатор, не перекрывая полностью поток теплоносителя в системе. При поломке радиатор легко будет заменить, перекрыв краны и демонтировав отопительный элемент. Рекомендуется установка кранов Маевского на каждый радиатор.
Количество секций зависит от удаленности радиатора от котла – в самых дальних комнатах отопительный приборы должны быть мощнее ввиду последовательного подключения всей системы и остывания теплоносителя в процессе движения по трубопроводам. Если разводка вертикальная (многоэтажный дом), то бо льшим количеством секций должны обладать радиаторы первого этажа.
Любое произведенное в заводских условиях оборудование оснащается подробной инструкцией и технической документацией. Перед установкой важно ознакомиться со всеми рекомендациями производителя.
Насос устанавливается на участке с возвращающимся в котел остывшим теплоносителем, причем ротор должен быть расположен строго горизонтально. Чтобы узнать, как развернуть насос относительно потока теплоносителя, следует найти стрелку на корпусе и ориентироваться на ее положение.
Перед насосом в трубопровод необходимо врезать фильтр грубой очистки, чтобы посторонние примеси (например, окалина и песок) не нарушили работы крыльчатки и всего насоса в целом. Емкость для сбора осадка должна быть расположена под фильтром, тогда последний не будет препятствовать движению потока теплоносителя.

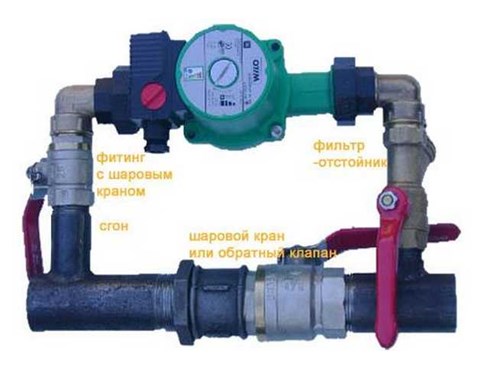

Нередко насос устанавливают с байпасом. Этот небольшой участок трубы с двумя запорными вентилями позволяет производить замену и ремонт оборудования без полного слива теплоносителя из системы.
Для бесперебойного электроснабжения важно предусмотреть подключение насоса к трем независимым аккумуляторам, смонтированным последовательно. Этот внешний источник бесперебойного питания позволит системе функционировать минимум два часа даже в случае отключения электроэнергии. При монтаже используется термостойкий силовой кабель. Важно исключить соприкосновения трубопроводов, корпуса насоса и двигателя с силовым кабелем. Также важно правильно обустроить заземление устройства.
Запуск системы
Когда все элементы будут смонтированы, следует открыть вентиль, чтобы заполнить систему теплоносителем. Далее из системы удаляется воздух, а на насосе откручивается центральный винт (находится на крышке корпуса). Появившаяся из под винта жидкость укажет на полное удаление воздуха и возможность запуска оборудования (винт перед включением следует затянуть).
Видео – Насос для системы отопления
Видео – Установка циркуляционного насоса
Сепаратор воздуха — аналог клапана Маевского
Обогрев дома или дачи можно обеспечить с помощью одного из двух видов отопительных систем, отличающихся друг от друга способом циркуляции теплоносителя. При естественном движении воды или антифриза по трубам не требуется использовать дополнительное оборудование, но надо обеспечить соответствующий уклон магистрали трубопровода. Если выбирается схема отопления с принудительной циркуляцией, то в трубопровод врезается циркуляционный насос, отвечающий за скорость движения теплоносителя в отопительной системе. Чем выше этот показатель, тем быстрее прогреваются все помещения в доме. Работа циркуляционного насоса зависит от наличия электричества, поэтому при возможных сбоях поставки электроэнергии и отключениях на длительное время надо запастись бензогенератором.
Чем отличаются открытые системы от закрытых?
Любую гидравлическую систему отопления можно представить в виде комплекса отопительного оборудования и нагревательных приборов, объединенных в определенном порядке в одно целое с помощью труб.
В системах отопления устанавливают расширительный бак, так как нагревающийся теплоноситель увеличивается в объеме. Если бак сообщается с наружным атмосферным воздухом, то систему отопления называют открытой. Изолируя расширительный бак от взаимодействия с атмосферным воздухом, получают отопительную систему закрытого типа. В происходит испарение теплоносителя, поэтому приходится следить за уровнем воды в баке и доливать при возникновении такой необходимости. В , оснащенных расширительными баками мембранного типа, такой проблемы не возникает.
Монтаж отопительной системы, включающей котел, открытый расширительный бак, радиаторы, запорную арматуру, воздухоотводчики, циркуляционный насос, обеспечивающий принудительную циркуляцию теплоносителя
Зачем ставить циркуляционный насос?
Преимущества установки циркуляционного насоса:
- Упрощается монтаж, так как отпадает необходимость сооружения сложной и неудобной верхней разводки трубопровода с соблюдением угла уклона. Не требуется главные стояки сооружать из труб большего диаметра. Благодаря этому удается улучшить интерьер помещения.
- Можно выбрать коллекторный тип разводки трубопровода, при котором обеспечивается равномерный нагрев всех отопительных приборов независимо от степени их удаленности от отопительного котла.
- Появляется возможность увеличения протяженности трубопроводов.
- С принудительно циркулирующим носителем можно в систему отопления встраивать дополнительные элементы, например, « теплые полы».
Циркуляционный насос устанавливают перед отопительным котлом на обратной магистральной трубе. Там же рекомендуется устанавливать и мембранный (расширительный) бак, являющийся необходимым элементом системы отопления закрытого типа.
Элементы отопительной схемы закрытого типа
Основными элементами системы отопления с принудительной циркуляцией являются:
- котел (твердотопливный, газовый и др.);
- расширительный герметичный бак мембранного типа;
- циркуляционный насос, подобранный по мощности;
- радиаторы (батареи) отопления;
- трубы для сооружения стояков, перемычек и подводок;
- переходники для соединения труб (фитинги);
- шаровые и пробковые краны;
- обратные клапаны;
- воздухоотводчики;
- фильтры, необходимые для поддержания работоспособности отопительного котла и насосов;
- крепежные приспособления (хомуты и др.).
Схема устройства в частном доме системы отопления закрытого типа с установкой на обратке циркуляционного насоса и герметичного мембранного бака
Важные моменты при осуществлении монтажа
Чтобы отопление с принудительной циркуляцией функционировало без проблем в течение длительного времени, необходимо выполнить грамотно монтаж важных узлов, от которых зависит эффективность всей системы.
Для увеличения продолжительности срока эксплуатации циркуляционного насоса его врезают в обратку. Объясняется это просто. По трубопроводу обратного хода вода движется в охлажденном виде, так как тепло уже отдано нагревательным приборам. В конструкции насоса производители используют манжеты и уплотнители, выполненные из резины, которая может поменять свойства, находясь под постоянным воздействием высоких температур. Охлажденный теплоноситель, поступающий в обратку, не оказывает существенного влияния на резиновые детали, что позволяет им дольше сохранять свои первоначальные свойства.
Для монтажа принудительной системы отопления можно использовать трубы, имеющие минимальную величину диаметра. При этом удается сократить себестоимость работ по устройству отопительной системы дома. Ведь сокращается объем теплоносителя, которым заполняется система. Это в свою очередь влияет на выбор расширительного бака подходящего объема и мощности приобретаемого отопительного котла.
В системах отопления с принудительной циркуляцией рекомендуется использовать современные отопительные котлы, в конструкции которых предусмотрено наличие автоматики. Эти устройства обеспечивают контроль и регулировку всех процессов с минимальным вмешательством человека в работу оборудования. Эффективнее расходуется топливо и регулируется температура внутри помещения при учете различных факторов, оказывающих влияние на ход процесса обогрева дома.
Как выбрать модель циркуляционного насоса?
При выборе насосного оборудования обращают внимание на простоту и надежность его эксплуатации, а также на потребление электроэнергии. Помимо этих важных качеств имеет значение мощность насоса и напор. Эти характеристики определяются размерами отапливаемого помещения. Можно ориентироваться на следующие примеры:
- для домов, площадь которых составляет 250 кв. метров, приобретают насосы с напором 0,4 атмосферы и мощностью 3,5 куб. метра в час;
- для домов, площадь которых находится в пределах 250-350 кв. метров, приобретают насосы с напором 0,6 атмосфер и мощностью 4,5 куб. м/ч;
- для домов, площадь которых превышает 350 кв. метров, доходя до 800 кв. метров, приобретают насосы с напором 0,8 атм. И мощностью 11 куб. м/ч.
Монтаж циркуляционного насоса на байпасе (перемычке) позволяет легко снимать оборудование для замены или текущего ремонта и технического обслуживания
Препятствовать нормальной циркуляции теплоносителя в системе отопления могут воздушные пробки, образующиеся в каждом радиаторе и в местах вертикального подъема трубопровода. Бороться со скоплениями воздуха можно с помощью установки кранов Маевского на каждый радиатор или специальных автоматических воздухоотводчиков. Монтаж данных устройств позволит не допускать «завоздушивания» отдельных участков системы и нарушений в работе отопления, сказывающихся на микроклимате в помещении.
Преимущества монтажа двухтрубной системы
Проектируя водяное отопление с принудительной циркуляцией для частного дома, выбирают, исходя из материальных возможностей владельца, однотрубную или двух трубную схему. Однотрубная система дешевле, проще в монтаже, а двухтрубная система – эффективнее в работе. При монтаже горизонтальной двухтрубной системы отопления возможны три схемы прокладки трубопровода: тупиковая, попутная и коллекторная.
Сразу отметим, что наибольшей эффективностью обладает последняя, а именно . Однако при ее воплощении увеличивается расход материалов, а также трудоемкость выполнения монтажных работ.
Благодаря простоте установки, невысокой стоимости и достаточной эффективности открытая система отопления продолжает пользоваться спросом. Разобравшись с принципом работы, комплектацией и правилами монтажа, вы сможете организовать теплоснабжение дома самостоятельно.
Мы расскажем, как составить работоспособную схему отопления открытого типа. Подскажем, как соорудить систему, четко следуя технологическим требованиям и нормам при выборе и соединении элементов. С учетом наших рекомендаций вы построите безотказно действующий эффективный контур.
Самостоятельным мастерам мы предлагаем ознакомиться с проверенными на практике вариантами сборки. Представленная к рассмотрению информация дополнена полезными схемами, фото-подборками, видео-инструкциями.
Незаменимый элемент системы – открытый расширительный бак, в который поступают излишки разогретого теплоносителя. Благодаря резервуару происходит автоматическая стабилизация давления жидкости. Емкость устанавливается над всеми компонентами системы.
Весь процесс функционирования «открытого теплоснабжения» условно делится на два этапа:
- Подача . Разогретый теплоноситель движется от котла к радиаторам.
- Обратка . Излишек теплой воды поступает в расширительный резервуар, остывает и возвращается в котел.
В однотрубных системах функцию подачи и обратки выполняет одна магистраль, в двухтрубных схемах подающая и обратная трубы независимы друг от друга.
Плотность теплой воды ниже плотности холодной, поэтому в системе образуется гидростатический напор. Под давлением горячая вода продвигается к радиаторам
Самой простой и доступной для самостоятельного монтажа считается . Конструкция системы элементарна.
Базовая комплектация однотрубного теплоснабжения включает:
- отопительный котел;
- радиаторы;
- расширительный бак;
- трубы.
Некоторые отказываются от установки радиаторов и размещают по периметру дома трубу диаметром 8-10 см. Однако специалисты отмечают, что эффективность системы и удобство эксплуатации при таком решении снижается.
Схема гравитационной однотрубной системы открытого типа энергонезависима. Затраты на приобретение труб, арматуры и оборудование относительно невысоки. Возможна работа с котлами разных типов
Сложнее в устройстве и дороже в исполнении . Однако расходы и сложность сооружения полностью компенсируются устранением стандартных недостатков однотрубных систем.
Теплоноситель с равной температурой поставляется практически одновременно во все приборы, остывшая вода собирается обратной магистралью, а не перетекает в следующую батарею.
Для обслуживания каждого прибора в двухтрубном отопительном контуре устраиваются подающая и обратная магистраль, благодаря чему температура система поставляет теплоноситель равной температуры во все точки, а остывшую воду собирает и направляет к котлу обратка – независимая от подачи магистраль
Требования к обустройству и эксплуатации
При устройстве теплоснабжения дома важно учитывать ряд особенностей открытой отопительной системы:
- Для обеспечения нормальной циркуляции монтаж котла выполняется в самом низком месте магистрали, а расширительного бачка – в наивысшей точке.
- Оптимальное место для размещения расширительного бачка – чердачное помещение. В холодное период года емкость и подающий стояк в пределах неотапливаемого чердака надо утеплять.
- Прокладка магистрали выполняется с минимальным числом поворотов, соединительных и фасонных деталей.
- В гравитационной отопительной системе вода циркулирует медленно (0,1-0,3 м/с), поэтому и нагрев должен происходить постепенно. Нельзя допускать кипения – это ускоряет износ радиаторов и труб.
- Если зимой отопительная система не используется, то жидкость необходимо слить – эта мера сохранит целыми трубы, радиаторы и котел.
- Уровень теплоносителя в расширительном баке необходимо контролировать и периодически восполнять. В противном случае в магистрали возникнуть воздушные пробки, снижающие эффективность работы радиаторов.
- Вода – оптимальный теплоноситель. Антифриз токсичен, его не рекомендуется использовать в системах, имеющих свободный контакт с атмосферой. Его использование целесообразно, если нет возможности сливать теплоноситель в неотапливаемый период.
Особое внимание уделяется расчету сечения и уклону трубопровода. Нормы проектирования регламентированы СНиП за номером 2.04.01-85.
В контурах с гравитационным движением теплоносителя размер сечения трубы больше, чем в насосных схемах, но общая протяженность трубопровода меньше почти в два раза. Уклон горизонтальных участков системы, равный 2 – 3 мм на погонный метр, устраивают только при монтаже теплоснабжения с естественным движением теплоносителя.
Несоблюдение уклона при устройстве систем с естественным перемещением теплоносителя приводит к завоздушиванию труб и недостаточному прогреву радиаторов, отдаленных от котла. В результате теплоэффективнось снижается
Типы схем открытого теплоснабжения
В открытой схеме системы отопления движение теплоносителя осуществляется двумя различными способами. Первый вариант – естественная или гравитационная циркуляция, второй – принудительное или искусственное побуждение от насоса.
Выбор схемы зависит от этажности и площади постройки, а также от предполагаемого теплового режима.
Естественная циркуляция в отоплении
- Схема со встроенным насосом энергозависима. Чтобы обогрев помещения не прекращался при отключении электричества, насосное оборудование размещается на байпасе.
- Насос устанавливается перед входом в котел на обратной трубе. Расстояние до котла – 1,5 м.
- При установке насоса учитывается направление движения воды.
На обратке монтируются два отсекающих крана и обводное колено с циркуляционным насосом. При наличии тока в сети краны закрываются – движение теплоносителя осуществляется через насос. Если напряжение отсутствует, то вентили надо открыть – система перестроится на естественную циркуляцию.
Варианты разводки трубопровода в системе
Для обустройства трубопровода используют трубы из следующих материалов:
- Стальные . Отличаются высокой теплопроводностью и стойкостью к высокому давлению. Недостаток – сложность монтажа и необходимость задействования сварочного оборудования.
- Полипропиленовые . Основные плюсы: устойчивость к температурным колебаниям, прочность, герметичность и простота монтажа. Срок службы – 25 лет.
- Металлопластиковые . Материал не поддается коррозии, предупреждает засорение контура. Недостатки магистрали: ограниченный срок эксплуатации (до 15 лет) и высокая стоимость.
- Медные . Трубы с максимальной теплоотдачей и стойкостью к высоким температурам – до +500°С. Главный минус – дороговизна материала.
В открытом контуре теплоснабжения , выполненные из металлов высокой прочности.
Наиболее распространены стальные модели. Они имеют оптимальное соотношение основных параметров: внешний вид, цена и тепловая мощность.
Стальные радиаторы благодаря тонким стенкам, небольшому весу и высокой степени теплоотдачи сравнивают с конвекторами. Оборудование быстро прогревает помещения, за счет ускоренного движения воздуха
Этапы монтажа открытой системы
Весь процесс организации гравитационной системы отопления можно разбить на несколько этапов:
- Монтаж котла . Оборудование фиксируется на напольной поверхности или подвешивается на стене. Выбор метода зависит от габаритов котла.
- Разводка трубопровода согласно выбранной схеме и разработанному проекту. Важно соблюдать рекомендованный угол уклона трубного контура.
- Установка радиаторов отопления и подключение их к системе.
- Монтаж расширительного бака и его утепление.
- Соединение всех элементов , проверка герметичности стыков и стартовый запуск системы.
После котла, на подающей трубе, желательно установить температурный датчик для контроля эффективности работы системы теплоснабжения.
Монтаж отопительной системы надо осуществлять в теплое время года. Обустройство магистрали и ввод в эксплуатацию займет около одной недели
Особенности сборки принудительной схемы
Чтоб принудительная система оправдала себя и функционировала исправно, необходимо правильно подобрать и грамотно «врезать» его в магистраль теплоснабжения.
Выбор циркуляционного насоса
Основные параметры выбора насосного оборудования: мощность прибора и напор. Эти характеристики определяются исходя из площади отапливаемого помещения.
Ориентировочные показатели:
- для домов в 250 кв.м подойдет насос мощность которого 3,5 куб.м/ч, а напор – 0,4 атм.;
- в помещениях размером 250-350 кв.м устанавливают прибор на 4,5 куб.м/ч с напором 0,6 атм.;
- если площадь дома составляет 350-800 кв.м, то целесообразно приобрести насос мощностью 11 куб.м/ч, напор которого не менее 0,8 атм.
При более скрупулезном подборе специалисты учитывают протяженность отопительной системы, вид и количество радиаторов, материал изготовления и диаметр труб, а также тип котла.
Установка насоса в магистраль
Размещение насоса производится на обратке, чтобы через прибор проходил не слишком горячий теплоноситель. На подающую магистраль возможна установка современных моделей из устойчивых к высоким температурам материалов.
При «врезке» насоса не должна нарушиться циркуляция воды. Важно, чтоб в любой точке магистрали при работе насосного агрегата гидростатическое давление оставалось избыточным.
Четыре допустимые схемы отопительных систем с насосной циркуляцией и расширительным баком открытого типа. Гидростатическое давление сохраняется на нужном уровне
Вариант 1. Подъем расширительного резервуара. Простой способ переоборудования системы естественной циркуляции на принудительную. Для реализации проекта понадобиться высокое чердачное помещение.
Вариант 2. Перемещение бака на дальний стояк. Трудоемкий процесс реконструкции старой системы, а для устройства новой – не оправдан. Возможны более простые и удачные способы.
Вариант 3. Труба расширительного бачка около патрубка насоса. Для изменения типа циркуляции необходимо отрезать резервуар от подающей магистрали, а затем подключить его к обратке – за циркуляционным насосом.
Вариант 4. Насос включен в подающую магистраль. Наиболее простой способ реконструкции системы. Минус метода – неблагоприятные условия эксплуатации насоса. Не каждый прибор выдержит высокие температуры.
Выводы и полезное видео по теме
Видео #2. Порядок установки циркуляционного насоса:
Важными аспектами обустройства эффективной системы отопления являются выбор работоспособной схемы, расчет параметров магистрали, подбор комплектующих и следование технологии монтажа. Собственноручная установка возможна при наличии сантехнических навыков, а разработку детального проекта лучше доверить профессионалам.
Хотите задать вопрос по схеме организации и устройству разводки открытого контура водоснабжения? Оставляйте, пожалуйста, комментарии в расположенном ниже блоке. Здесь же у вас есть возможность задать вопрос или сообщить интересный факт по теме.
