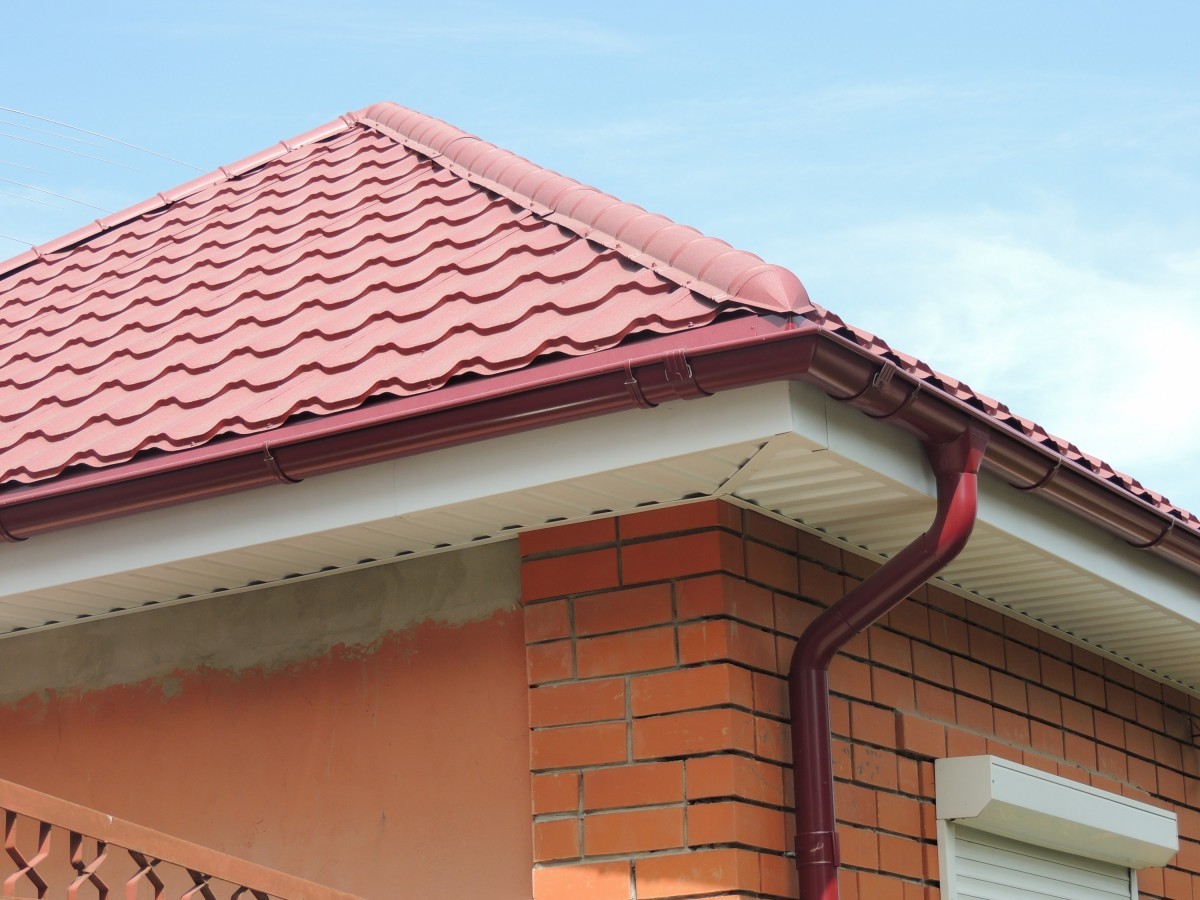

Водосточные системы имеют в основном утилитарное назначение – эффективная защита от агрессии атмосферных осадков. Однако, нередко ее линии настолько изящны и гармоничны, что их скорее можно принять за важный элемент архитектурного проекта. Подобная красота и причудливость очертаний, как правило, результат точнейших гидродинамических расчетов.
Принцип действия водосточных систем заключается в следующем: после сбора осадки перераспределяются в один канал, который направлен к точке безопасного стока. При ее грамотном проектировании и установке защищенной оказывается не только кровля, но также стены и фундамент здания.
Конструкция водосточной системы
Устройство водостока со скатных крыш по конструктивному исполнению чаще всего наружное. Благодаря уклонам скатов, собранная вода по трубам, которые расположены снаружи здания, уходит вниз. Еще до покупки необходимо провести расчет водостока для крыши, чтобы все его части в точности подходили друг к другу, самой крыше, ее площади и конфигурации.
Основой расчета считается площадь водосбора, от которой зависит, например, размер желоба. Еще одна достаточно важная величина – площадь ската кровли под водосток, так как обычно число ливневых водостоков и углов на крыше совпадают.
Водосточные трубы могут отличаться своими размерами и формой. Для наружного водостока принято на 100 м 2 водосбора брать одну трубу. Однако, следует знать, что точнее эффективную площадь отвода воды рассчитывают по специальной формуле:
Особого внимания требует угол наклона водостока
:- если он будет маленьким, то желоб переполнится водой;
- если большим, то будет «захлебываться» воронка водостока.
Оптимальным вариантом считается диапазон в 2-5 мм на 1 пог. м желоба. Для предотвращения деформирования желоба под тепловым воздействием, придерживаясь определенных рекомендаций, используют компенсаторы. Например, в случае четырехскатной кровли для компенсаторов и воронок предпочтительнее спаренное положение.
Труба должна оканчиваться сливом. Для подвешивания желоба к краю кровли используют крючки для водостоков, а крепление водостоков к стене выполняют при помощи хомутов.
Технология монтажа водостоков: желоб, капельник, шаг установки
Желоб и комплектующие к нему

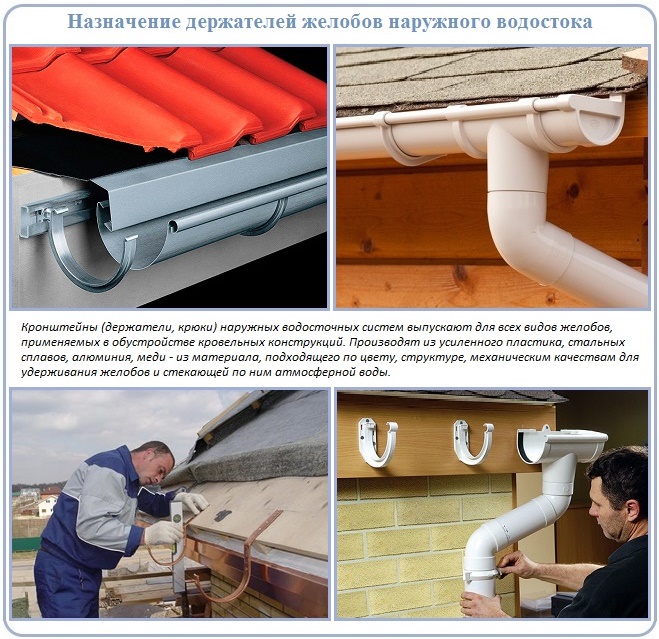

Один из самых важных нюансов установки водостока – способы крепления водостоков. Кронштейны, обычно, привинчивают к установленной ровно лобовой доске. Если таковой нет, крепление проводят к стропилам или обрешетке.
Следующий момент, на который требует внимания – шаг установки
. Хотя в большинстве случаев независимо от он не должен быть больше, чем 60–70 см, однако в целях экономии это ограничение нередко нарушается. Пренебрежение рекомендациями приводит со временем к провисанию желобов, что чревато протечками.Далее, расположение желобов. Их устанавливают таким образом, чтобы кромкой кровельного материала оказалась закрытой самое большее треть их диаметра – тогда будет полностью гарантирован сбор стекающей воды. Чтобы защитить желоб от повреждения в следствии схода с крыши снега или льда, ее внешний край располагают на 1 -2 см ниже, по сравнению с линией ската.
Для обеспечения эффективности отвода воды с крыши желоб необходимо монтировать с некоторым уклоном вдоль карнизного свеса. Подобная мера способствует также его очищению от грязи и уменьшает зимой образование в них наледи. При наличии на крыше ендовы направление стока задается от ендов к фронтонам. Минимальный уклон желоба водостока обычно изменяется в диапазоне одного-трех мм на погонный метр в зависимости от рекомендаций производителя системы.
Обязательная процедура – установка капельника на водосток , металлического или пластикового. Одним краем его закрепляют на обрешетке, а другим – опускают в желоб. Функция этого фартука в направлении воды, стекающей по скату, в водосток без увлажнения при этом деревянных элементов основания крыши и карнизного свеса. Капельник не допускает также перелива воды из желоба и попадания на фасад здания.
Еще один вопрос, требующий обстоятельного ответа – это как соединить желоба водостока.
Желоба между собой, как и с углами или заглушками соединяют несколькими способами:
- клеевым – для пластиковых систем;
- при помощи специальных деталей, как правило, снабженных резиновыми уплотнителями или из ЕПДМ – или пластиковые водостоки;
- пайкой – и цинк-титановые.
Пластиковые желоба чувствительны к перепадам температуры, поэтому при их установке предусмотрены меры для компенсации их тепловой деформации, а именно соединительные детали, не сковывающие подвижки желобов или особые компенсаторы.
Воронки, трубы, колена
Вода из желобов поступает в воронки. Для определения их количества и месторасположения необходимо провести расчет пропускной способности водостока. Эта величина определяется длиной скатов, конфигурацией крыши, диаметром желобов и труб и другими параметрами. Воронки рекомендуется располагать с шагом не больше 12 м.
Если выстроить желоба на расстояние более 12 метров, не прерывая их линию воронками, тогда поток воды создаст чрезмерный напор, с которым не сможет справиться даже воронка с большим диаметром.
От воронки к трубе переходят при помощи конструкции из промежуточной трубы и двух колен. Кстати, колена помогают также обогнуть выступы на фасаде.
Водосточная труба монтируется по возможности ближе к стене – это помогает уменьшить воздействие ветровой нагрузки.
Соединение труб между собой выполняют в одних системах с помощью специальных муфт с раструбами, а в других – они сами снабжены раструбами. Раструбы для стыковки встречаются и у колен, значительно реже у воронок.
Раструбные соединения в водостоках из пластика и меди имеет свои особенности – в них детали стыкуются с компенсационным зазором температурной деформации водостока в 4-6 мм.
Снегопады и дожди – нормальное явление для России. Осадки негативно сказываются на состоянии дома: кровли, фасада, цоколя. Для защиты его от губительного воздействия дождей и талой воды при обустройстве кровли необходимо предусмотреть монтаж водостока. Он представляет собой конструкцию для сбора и отвода воды с крыши, чтобы она не попадала на фасад здания и на цоколь. Наиболее распространен внешний водосток, но иногда монтируют внутреннюю водосточную систему.
Внутренний водосток. Устройство
От внешнего варианта монтажа эта система отличается местоположением. Например, она незаменима в домах с плоской крышей, применяют ее в многоэтажных многоквартирных домах. Основная особенность этой системы – монтаж водосточной трубы внутри здания, а не снаружи. Вода точно так же попадает в водоприемную воронку, но стекает внутрь дома.
Устройство такой конструкции имеет свои особенности:
- Место, где будет установлена воронка, должно быть чуть ниже всей поверхности.
- Воронки не размещают рядом с наружными стенами здания, так как в этом случае трубопровод может замерзнуть зимой.
- Диаметр горизонтальных и вертикальных труб – от 85 до 200 мм.
- При монтаже необходимо заранее предусмотреть способ чистки водостока. Для этого обустраиваются ревизии на нижних этажах многоквартирных домов, а также смотровые колодцы и прочистки.
- При установке трубопроводов ниже первого этажа нужно рассчитать давление, которое может возникнуть на трубы при засорах или их переполнении.
Элементы
Функционирование системы обеспечивается соединением нескольких элементов таким образом, чтобы получилась надежная и прочная конструкция.
Водоприемные воронки
Именно в них попадает талая и дождевая вода, которая скапливается на поверхности кровли. Воронки могут быть изготовлены из разных материалов:
- Пластик – самый демократичный по цене вариант.
- Нержавеющая сталь – наиболее популярный материал.
- Медь – самый дорогой и в то же время самый надежный вариант для монтажа водостока.
Обычно внутренний водосток монтируется на плоской кровле, в этом случае воронка должна быть плоской. Если установка происходит на скат, то СНиПом предусмотрена другая конструкция – с колпаком.
Важные параметры – это диаметр детали и количество воронок на поверхности кровли.
Данные параметры рассчитываются, исходя из среднегодового объема осадков в регионе и площади крыши.
К воронкам существуют различные дополнения, которые повышают эффективность всей системы: подогрев, защитный фильтр, стабилизатор потока. Обычно они уже встроены в изделие, но в этом случае цена воронки будет выше.
Подробнее о воронках для внутреннего водостока можно узнать из видео
Отводящие трубы
Этот элемент представляет собой трубопровод, по которому вода попадает из воронок в стояк. Движение воды осуществляется самотеком, поэтому монтаж отводящих труб следует проводить под уклоном.
Ввиду того, что трубопровод будет находиться внутри здания, соединение деталей выполняется путем сварки.
Элементы, призванные компенсировать температурное расширение, не предусмотрены.
Основная характеристика отводящей трубы – это ее диаметр. Расчет этого показателя должен осуществляться, исходя из норм и требований, указанных в СНиП. Диаметр трубы должен совпадать с диаметром воронки.
Водосточный стояк
Вертикальный отрезок трубопровода, который монтируется внутри здания. Сверху он соединяется с отводящими трубами – именно так вода поступает в стояк. Внизу вертикальная труба уходит напрямую в ливневую канализацию. Диаметр трубы рассчитывается по СНиПу и обязательно соотносится с диаметром горизонтального трубопровода.
Во внутренних водосточных системах протечки особенно опасны, вот почему диаметр стояка и диаметр отводов должны совпадать. Это позволит создать герметичное соединение для обеспечения надежности водостока.
Крепежные элементы
Внутри здания трубы крепятся при помощи специальных кронштейнов. Одно из требований нормативов – это одинаковый материал креплений и водостока. То есть пластиковые трубы монтируются на пластиковые кронштейны.
Ревизионные отверстия
Необходимы для проведения проверок, профилактических осмотров водосточной системы и ухода за ней. Через ревизионные отверстия осуществляется чистка трубопровода.
Виды
Внутренний водосток отличается от внешнего местом установки. Существует две основных разновидности этой системы.
Самотечная
Это самый простой способ монтажа внутренней водосточной системы. Расчет всех параметров и установка элементов могут быть выполнены самостоятельно. Отличительная особенность – отсутствие сифона. Процесс водоотведения происходит естественным образом за счет небольшого уклона отводящего трубопровода. Самотечная система состоит из воронок, отводов и вертикальных стояков.
Достоинство данного варианта – низкая стоимость за счет самых простых деталей конструкции.
Недостаток – невозможность эффективно справляться с отводом воды при ливнях и большом объеме талых вод. Даже если количество воронок установлено согласно СНиПу, а все диаметры точно и четко рассчитаны, система в любом случае является малопроизводительной.
Сифонная
Это более сложный и дорогой вариант. В то же время сифонная водосточная система позволяет эффективно справляться даже с большим объемом стоков. Свое название конструкция получила из-за наличия стабилизатора потока (сифона) в водоприемной воронке. При функционировании система полностью заполняется водой, образуется своеобразный столб из воды. Как только влага уйдет в ливневую канализацию, в воронке создается разреженная зона, так что влага с поверхности крыши засасывается в систему.
Достоинство данного варианта – высокая эффективность и производительность. При этом неважно, из какого материала изготовлена водосточная система, каждый узел очищается самостоятельно.
При монтаже сифонного водостока нужно пристальное внимание уделить расчетам.
Недостаток – высокая стоимость специально оборудованных водоприемных воронок.
Необходимые материалы и инструменты
Для монтажа внутренней водосточной системы в первую очередь требуются все ее элементы. В качестве материала обычно выбирают пластик или оцинкованную сталь. Водосточная система из ПВХ стоит дешевле и монтируется, когда на крышу не предвидится больших нагрузок. Если же плоская крыша будет использоваться в качестве террасы, то лучше взять металлические детали.
Из инструментов необходимы:
- Измерительные приборы (рулетка)
- Уровень, вертикальный отвес
- Перфоратор, дрель
- Ножовка по металлу или пластику, в зависимости от выбранного типа водостока, строительные ножницы
Монтаж внутренней системы водостока. Пошаговая инструкция
Трубы монтируются в коммуникационном канале, чтобы при необходимости получить к нему доступ. После произведенных расчетов установка проводится в несколько этапов.
- Разметка для креплений и проделывание отверстий под них.
- Определение точки, где стояк будет выходить к перекрытию.
- Определение места монтажа водоприемных воронок.
- Монтаж кронштейнов. Если вы покупаете водосточную систему в сборе, то все крепежные элементы уже входят в комплектацию.
- Установка патрубка, который отводит воду из стояка в ливневую канализацию. Другой вариант – выведение его просто за пределы дома.
- Герметизация точки вывода.
- Монтаж стояка.
- Установка ревизионных отверстий на высоте 1 м от пола.
- Герметизация соединений стояка.
- Монтаж воронки и герметизация швов.
- Заделывание скатов воронки кровельным материалом.
- Монтаж решетки на поверхность воронки для исключения попадания в систему мелкого мусора.
После монтажа нужно проверить эффективность работы системы.
Если вы занимаетесь монтажом внутреннего водостока впервые, обратите внимание на своеты специалистов.
- Монтаж начинается снизу, постепенно нужно подниматься наверх.
- Все каналы и шахты внутри здания, предназначенные для водопровода, после его монтажа нужно закрыть панелями. Это позволит сохранить температурный режим.
- При выборе водоприемной воронки учтите, что она должна подходить к кровельному материалу крыши.
- Места, где устанавливаются воронки, должны быть немного ниже остальной поверхности. небольшой уклон можно сделать специально.
- Металлические трубы во внутренней системе обязательно оснащать электроподогревом, иначе в зимний период они промерзнут и могут лопнуть.
Устройство внутренней водосточной системы более сложно, чем внешней. Важно обратить внимание на точность расчетов, а при монтаже – на герметичность соединений.
Человечеством было изобретено два типа систем водостока: внешняя и внутренняя. Внутренний водосток применяется как в частных постройках, так и при возведении многоэтажных зданий (включая и 110-этажные небоскребы – другой возможности водоотвода просто нет). Более привычно применение данной системы на плоских кровлях частных домов и традиционных многоквартирных домов. Принцип данной системы состоит в расположении вертикальной наклонной трубы внутри здания, когда влага попадает в водоприемную воронку, находящуюся во внутренней части конструкции кровли.
Общие положения
Правила устройства внутреннего водостока
Внутренний водосток кровли, имеющий наружный выпуск, может применяться для крыш любых сооружений в любой климатической зоне.
Внутренние водостоки зданий в включают в себя:
- воронку водоприемника;
- стояк;
- отводную трубу;
- выпуск.
Система водостока должна обеспечить удаление воды с кровельного покрытия, невзирая на отклонение температуры в «+» или «-» от 0ºС. Запрещено размещение водоприемных воронок рядом с наружными стенами, так как в этом случае коммуникации просто замерзают в зимнее время. Как правило, водоприемные воронки и стояки размещают в продольном направлении крыши.
- Вся поверхность кровли должна быть разделена на участки.
- На один стояк водослива приходится 150-200 м2 площади кровли.
- Необходимый уклон кровли к водоприемникам – 1-2%.
- Система внутреннего водостока требует прокладки водосборного коллектора под землей с подключением его к основной канализационной сети.
- Согласно действующим строительным нормам, предусмотрено применение труб диаметром 100, 140 и 180 мм, которые имеют длину звеньев 700 или 1380 мм.
- Расчет поперечного сечения труб водостока выполняется исходя из возможности 1-1.5 см2 сечения коммуникаций отвести воду с площади крыши около 1 м2.
- Вывод влаги из внутренней системы водостока выполняется во внешнюю сеть ливневой канализации.
- Площадь кровли, обеспечивающая сток воды одной воронкой, не должна превышать 0,75 м2 на 1 см2 поперечного сечения водоотвода.
- Для стабильного круглогодичного функционирования системы все стояки должны находиться по всей своей высоте в отапливаемой зоне.
- Водоприемная воронка должна обеспечивать полностью герметичное и надежное соединение водоприемника с настилом кровли, имеющим водоизолирующую функцию.
- Самый простой вариант для рулонной кровли – водоприемник из колпака с перфорацией для отвода воды и воронки с широким бортом.
- Герметичность соединения должна быть обеспечена наклейкой ковра гидроизоляции на борта воронки.
Конструкция систем внутреннего водостока
Наиболее совершенная конструкция системы включает в себя колпак, состоящий из крышки и стакана. Крышка должна обязательно быть съемной, а стакан может составлять с воронкой одно целое. Монтаж водоизолирующего настила производится на плоские грани воронки, встык к решетчатой основе колпака. Это дает возможность получить надежный крепеж воронки и изолирующего ковра.
Устройство внутреннего водостока имеет особенности:
- Стакан, оснащенный расширенным основанием, может использоваться для зажима края ковра водоизоляции.
- Минимальное количество воронок в одной ендове или на плоской кровле – 2. (Ендова – это область между двумя скатами кровли, которые создают входящий угол).
- Наибольшее расстояние между воронками при любом типе конструкции кровли не должно быть более 48 м.
На каждую секцию плоской кровли общественных и жилых зданий допустима установка одной воронки.
- Диаметр трубы для внутреннего водостока может быть 85, 100, 150, 200 мм.
- Для прочистки системы необходимо предусматривать устройство ревизий, смотровых колодцев и прочисток. Ревизии должны устанавливаться в нижнем этаже дома, в случае наличия отступов – над ними.
- Стояки и отводные трубопроводы, включая прокладываемые ниже уровня пола первого этажа, необходимо рассчитывать на давление, которое должно выдерживать гидростатический напор при переполнениях и засорах.
Разновидности внутренних систем водостока
Конструктивно внутренние водостоки разделяются на самотечные и сифонные:
- Самотечный водосток осуществляет сбор и свободный отвод осадков по желобам с уклоном. В таком случае система водостока только частично заполнена водой.
- Сифонная система базируется на ее полном заполнении осадками. В этом случае, когда он полностью заполнен водой, и создается постоянный водяной столб, началом которого является воронка внутреннего водостока, а окончанием – выход в канализацию. При понижении уровня осадков в вертикальной части, разряжение, всасывающее из воронки осадки и перемещающее их в вертикальный стояк. В результате вода с кровли удаляется принудительно, что эффективнее.
Внутренний водосток – узлы монтируются исключительно с использованием сварки, что обеспечивает герметичность всей системы. Тогда она будет способна к эффективной работе при любом количестве осадков.
Расчет системы внутреннего водостока
Данный расчет инженерами выполняется на этапе разработки проекта непосредственно самого здания:
- Главное условие – возможность отвода влаги – выполнимость этой операции даже при таком нахождении влаги относительно уровня кровли, когда воздух не может попасть внутрь воронки.
- Обязательным при расчете является учет:
- климатической особенности определенного региона;
- числа осадков;
- особенности конструкции кровли;
- габаритов здания;
- обратного напора вод.
Особенности функционирования сифонных систем внутреннего водостока
Для предупреждения возникновения потребности в ремонте, водосточная система внутренняя при ее исполнении требует:
- Теплоизоляции трубопроводов, в некоторых случаях – электроподогрева.
- Для снижения уровня шума стекающей воды, прокладка трубопроводов должна производиться с изоляцией шумопоглощающими материалами.
Устранение неисправностей работы внутренних систем водостока в многоэтажных зданиях
Сифонная система водостока имеет особенность оканчиваться в переходе в самотечную систему, что выполняется установкой труб диаметра, превышающего предыдущий отрезок.
Если в многоэтажном доме поломался внутренний водосток, есть выход:
- Полная замена внутреннего водостока во вех квартирах (чаще касается домов старого фонда).
- Оборудование водостока в общем коридоре, при блокировке старой системы – прочистка, как правило, оказывается неэффективной.
Правильное устройство и эксплуатация системы внутреннего водостока – надежная защита зданий определенного типа от проникновения атмосферных осадков. Конечно, к таким домам относятся, а первую очередь, сооружения с плоской кровлей.
В условиях нашей климатической зоны, очень часто можно наблюдать сильные дожди и длительные снегопады. Для того чтобы сохранить помещения в целости и не дать стихии разрушить стены, фундамент или крышу используют устройство водостока. Многие могут посчитать, что, сделав больший наклон крыши или увеличив ее свис, возможно избежать неблагоприятных последствий. На самом деле, если вода будет стекать по всему периметру кровли, брызги все равно будут лететь на стену, и в скором времени помещение придет в плачевное состояние, ведь как известно, «вода камень точит». Система водоотведения для крыши, вам обойдется куда дешевле, чем косметический ремонт целого здания в последствии.
Водосточный канал является неотъемлемой частью любого строения. Принцип работы водостока достаточно простой и понятный- вода, что локализуется на кровле, собирается в одном месте с помощью желобов и отводиться трубами на любое отдаленное место, даже под землю. Современный рынок строительных материалов предлагает большой ассортимент комплектующих для водосточных систем. Большинство людей выбирают водосток в тон установленному кровельному материалу и фасаду. В таких ситуациях, водосточные крепления выполняют декоративную функцию, ведь являются выразительным архитектурным акцентом.
Водосточная система может быть двух типов:
- внутренняя - применяют в зданиях, где плоская кровля, чтобы смонтировать водоотвод создают специальный кровельный уклон, в нижней части которого устанавливается воронка для водоприема;
- внешняя – используется, как правило, для скатной кровли, монтируется снаружи здания, на свесе крыше или карнизах.
Водоотвод с плоских крыш и скатных кровель включает в себя воронки, желоба и трубы, объединенные в одну водосточную систему. Для того чтобы собрать действительно надежную конструкцию, размеры и диаметры комплектующих, должны максимально соответствовать друг другу, и размеру здания. Очень важно водоотвод с плоской кровли время от времени очищать от наличия мусора, льда и грязи. Засорение желобов может повлечь за собой серьезные проблемы и частичное разрушение кровельной системы.
Интересно будет знать, что комплектация водослива из кровель помимо желобов, воронок и труб из разных материалов, включает также дренажную систему. Она необходима для того, чтобы предупредить образование больших луж на земле и повреждение фундамента. Правильно собранная дренажная система обеспечит защиту от проникновения влаги и талой воды в подвальные помещения.
Типы крепления водостоков и дополнения к системе
Как сделать водосточную систему в теории, знают все мужчины, но вот когда предстоит сборка конструкции, то на практике они сталкиваются с массой проблем. Закрепить водосток можно с помощью хомутов и кронштейнов. Желоба лучше всего крепить на кронштейны, их выбор напрямую зависит от размеров желоба. Хомута дают возможность прикрепить трубы непосредственно к стене, и можно сказать, собирают отдельные части системы в одно целое. Перед тем, как крепить хомуты обратите внимание на метиз, он должен входить в стену, а не в утеплитель, которым часто отделывают фасады дома. Оптимальная глубина вхождения 60мм.
Очень важно убедиться, что хомут не очень плотно обжимает трубу. Если изделия изготовлены из ПВХ, то есть вероятность, что труба быстро треснет, ведь она склонна изменять свой диаметр при колебании температур.
Последовательность монтажных робот по креплению водостока, выглядит следующим образом:
- Прикрепляют два крайние кронштейна с учетом уклона, гайками или болтами.
- Натягивают строительный шнур между установленными кронштейнами. Это дает возможность правильно рассчитать места для установки других кронштейнов.
- Выполняют монтаж оставшихся кронштейнов.
- По линии шнура закрепляют сливную воронку водостока.
- Выполняют монтаж водостоков.
Важно отметить, что монтаж труб выполняют снизу-вверх, под метизы предварительно высверливают отверстия нужной глубины и диаметра. Оптимальный шаг установки хомутов 1,8 метра. Конец верхней трубы соединяют с воронкой, а нижнюю трубу выводят в канализацию либо комплектуют дополнительным коленом.
Сегодня, водостоки могут дополняться специальной системой антиобледенения. Она представляет собой кабельный обогрев, который прокладывается по длине желобов, а также в местах скопления снега. При нагреве кабеля осуществляется таяние снега, и вода стекает на землю. Управляют кабелями с помощью пульта, им также можно регулировать потребляемую мощность системы.
Типы водосточных систем
Водоотвод с крыши может производиться несколькими способами, современные производители предлагают варианты модульных водоотводных систем, что отличаются в основном типом материала, из которого изготовлены. Самые старые водоотводы производятся из оцинкованной стали. Ливневая система, что была введена еще в Советском Союзе, характеризуется широкой горловиной, которая отлично удерживает массы снега и большие потоки воды. Устройство водостоков этого типа, направляют поток воды с помощью желобов, выполненных на свесе карниза. Для крыш с большим уклоном, системы водоотвода с оцинкованными трубами не подходят. Среди плюсов этого типа конструкции можно отметить их большую прочность - изготовленные на заводе оцинкованные трубы, могут прослужить до сотни лет. Даже если в них появятся мелкие изъяны или механические повреждения, их легко вправить, подпаять. Установив такую систему, вы можете быть уверены, что она прослужи долго, кроме того, если придется заменить ее детали, то вы не столкнетесь с существенным материальным ущербом -комплектующие детали стоят очень дешево.
Среди минусов водоотвода с крыши оцинкованного типа, можно отметить подверженность коррозии, трубы утратят свой эстетический внешний вид, уже спустя 4 года. Внешний вид труб не привлекательный, может портить фасад дома, а также водоотвод из стальных листов плохо шумоизолирован. Ливень дождя вызовет у вас головную боль, ведь капли будут громко барабанить.
- Водоотводная система из оцинкованной стали и полимерного покрытия пользуется большой популярностью. Водоотвод с кровли этого типа, можно монтировать в зависимости от высоты и конструкции здания, есть огромное количество цветов, поэтому трубы не испортят внешний вид дома, а напротив подчеркнут дизайн. Оцинкованные листы обладаю высокой прочностью, не подвергаются коррозии и хорошо противостоят ультрафиолетовым лучам. Устройство водоотвода не требуется перекрашивать, оно отлично сохраняет эстетический вид на протяжении 25 лет.
- Медные водосточные системы очень хорошо себя зарекомендовали. Они обладают высокой гибкостью, прочностью, а также устойчивы к агрессивной среде и механическим повреждениям. Они отлично смотрятся на фасах домов, но минусом их есть высокая цена, позволить себе конструкции из меди могут немногие.
- Устройство водосточной системы может изготавливаться из пластика, это самый дешевый вариант. Цветовая гамма изделий не богата, но зато конструкция герметична, есть множество конфигураций, и в целом, система может прослужить 30 лет. Водоотведение пластиковыми трубами легко монтируется. Есть два оптимальных способа-клеевый либо с помощью резиновых уплотнителей. Плюсами этой конструкции есть их незначительный вес, дешевизна деталей, а также приятный внешний вид. Минусы заключаются в низкой устойчивости к морозам. Пластиковые трубы треснут, если на улице будет длительное время минусовая температура, кроме того, пластиковые трубы не способны выдержать большой вес снега и льда.
Водосточную систему нужно монтировать, исходя из предполагаемых объемов снега и воды, что будет через нее проходить. Для маленьких помещений достаточно будет пластиковых труб. Для складских помещений- подойдут советские ливневые системы оцинкованного типа. В таких местах, нет нужды облагораживать внешний вид здания. Конечно, для большого загородного дома, лучше выбирать системы с оцинкованной стали и полимера.
Правильно закрепленная водосточная система, будет полноценно выполнять поставленную на нее функцию на протяжении многих десятилетий. Если вы не уверены в своих навыках мастера, лучше оставить монтаж водосточной системы профессионалам, не портя купленные материалы и свои нервы.
Стекающая с крыши вода как следствие атмосферных осадков - это нагрузка на фасад и фундамент дома, а также на отмостки, сооружённые по периметру постройки. Под действием этой нагрузки эксплуатационные характеристики здания постепенно снижаются. Решить проблему поможет водосточная система. Это комплекс желобов и труб, соединённых в одну конструкцию, с помощью которой происходит сбор и отвод воды со скатов кровли в ливневую канализацию. Это и является основным назначением такой системы.
Желоба устанавливаются в горизонтальной плоскости под карнизом крыши на уровне края кровельного материала. Монтаж проводится с небольшим уклоном в сторону водосточных труб для обеспечения перемещения воды самотёком. Трубы - это полые вертикальные стойки, соединённые сверху с желобами, а снизу через водосборники - с ливневой канализацией. Кроме двух основных элементов, в систему водостока дома входят и дополнительные материалы:
- воронки, обеспечивающие сбор и слив воды с желобов;
- заглушки, устанавливаемые на верхних торцах горизонтального участка;
- муфты или переходники, которые используются для соединения отдельных желобов или труб в единую сеть;
- кронштейны, с помощью которых желоба крепятся к кровельной конструкции здания;
- хомуты, которыми к стенам дома крепятся трубы.
Водосточная система кровли состоит из нескольких элементов: лотки-желоба, трубы, воронки, сливы, заглушки, кронштейны и хомуты
Материалы
Производители сегодня предлагают два вида материалов, из которых изготавливаются водосточные системы: пластик и металл. В категории металлических изделий несколько групп: из оцинкованной или нержавеющей стали, а также из алюминиевого и медного сплавов.
Металлические водостоки
Наибольшим спросом пользуются водосточные системы для кровли из оцинкованной стали за счёт своей невысокой стоимости. Остальные три подгруппы - дорогие модели - не всем по карману. В чистом виде оцинкованные водосточные элементы обладают рядом недостатков, которые снижают их востребованность: низкий эксплуатационный срок и шум перемещающейся по желобам и трубам воды.
Производители решили эту проблему, покрыв изделия из оцинковки полимерным слоем. Он практически в три раза увеличивает срок службы и снижает уровень шума. Чем толще полимерный слой, тем выше качественные характеристики системы водостока. Для обработки внешних и внутренних поверхностей водосточных элементов используются пурал, полиэстер или пластизол.
Популярность металлических водостоков определяют две важные характеристики: повышенная прочность металла и диапазон рабочих температур от -50 до +120 градусов
Пластиковые водостоки
Самая дешёвая модель пластикового водостока имеет срок эксплуатации до 25 лет. К положительным характеристикам пластиковых изделий относятся:
- малый вес;
- простота монтажа с использованием герметика или клея;
- разнообразие цветового оформления;
- хорошие шумопоглощающие качества;
- нейтральность к слабоагрессивным средам.
Недостаток один - разрыв труб, если в них замёрзла вода.
Производители сегодня предлагают два вида пластика, из которого изготавливаются элементы водосточных систем. Это поливинилхлорид (ПВХ) и винил, выпускаемый по специальной технологии и рецептуре. Последний при различных степенях деформации не трескается, не ломается и принимает первоначальную форму и размеры после снятия нагрузки. Поэтому водостоки из этого материала используются в северных регионах, где снежная нагрузка выводит из строя даже металлические конструкции.
Пластиковый водосток обеспечивает системе отвода воды с кровли механическую прочность, климатическую устойчивость, эстетичный внешний вид и невысокую цену
Правила расчёта
После выбора материала надо определиться с количеством необходимых элементов. Это зависит от вида и размеров кровли. Так как желоба устанавливаются по длине карнизов, соответственно длина скатов крыши и будет определять общую длину горизонтальной части водостока. Поэтому надо просто замерить длину свесов (карнизов) кровли. Если есть проект дома, то это можно сделать на нём, не забыв умножить полученный параметр на масштаб чертежа.
Что касается вертикальных водостоков, то длина каждого стояка соответствует высоте стены. Но в зависимости от размеров крыши стояков может быть несколько. Если длина карниза одного ската не превышает 10 м, то устанавливается одна водосточная труба. Если она больше 10 м, то две. При этом максимальное расстояние между трубами не должно быть больше 20 м. Из этого расчёта определяется количество трубных стояков. Полученное значение умножается на длину одного вертикального водостока и получается общая длина всех водостоков дома.
Водосточные трубы устанавливаются через каждые 20 м, их высота определяется расстоянием от карниза до слива в ливневую канализацию
Максимальная длина одного жёлоба и одной водосточной трубы - 3 м. На этот параметр надо разделить отдельно общую длину желобов и отдельно общую длину труб. В результате получается точное количество этих изделий по позициям. Если получилось нецелое число, то его округляют в большую сторону. К примеру, общая длина желобов - 98 м. Делим это число на 3, получаем - 32,66, округляем до 33. Это количество желобов длиной 3 м, необходимых для сооружения водосточной системы дома.
Расчёт вспомогательных элементов
- Воронок и нижних сливов потребуется столько же, сколько вертикальных стояков запланировано для монтажа.
- Количество кронштейнов для желобов определяется расстоянием между ними - 50–60 см. При этом первый и последний кронштейн устанавливается на расстоянии 30 см от края ската.
- Количество хомутов для крепления водосточных труб определяется расстоянием между ними в 1,8–2,0 м. Если высота монтажа водосточной трубы превышает 20 м, то расстояние между хомутами уменьшается до 1,5 м. Нижний хомут устанавливается около соединения слива с первой трубой.
Есть ещё один элемент в трубной системе вертикального водостока. Это отвод под углом 45 или 90°. Устанавливают его как соединительный элемент между воронкой и трубами. В зависимости от архитектуры дома монтируется или 45-градусный фитинг, или 90-градусный. В соединение применяются всегда два фитинга на один стояк.
Стояк водосточной системы к конструкции лотков крепится через воронку и два отвода
Так как водосточная система кровли является самотёчной, то лоточный участок под крышей надо установить с небольшим уклоном в сторону воронки. Угол наклона определяется смещением края последнего жёлоба у воронки относительно противоположного края всего участка на 2–3 мм по вертикали.
Видео: расчёт и монтаж пластиковой водосточной системы
Правила монтажа
Монтаж водостока проводится строго в определённой последовательности.
- В первую очередь устанавливаются и крепятся к стропильной системе кровли кронштейны под желоба. Монтаж проводится с учётом угла наклона.
В зависимости от типа водосточной системы кронштейны под желоба могут устанавливаться на обрешётку или на лобовую карнизную планку
- На кронштейны укладываются сами желоба. Установку начинают с места расположения воронки, чтобы обеспечить правильный нахлёст с учётом уклона трассы: расположенный выше жёлоб должен быть сверху. Соединение проводится с использованием герметика.
При установке желобов важно соблюсти наклон в сторону водосборной воронки и правильный нахлёст между элементами
- Крепление желобов к кронштейнам производится разными способами: защёлками, стяжками и прочими крепёжными конструкциями.
Крепление пластикового жёлоба обычно производится при помощи защёлкивания в пазах кронштейна
- Проводится монтаж водосточных труб с установкой воронок и сливов.
Условия эксплуатации и правила ремонта
Водосточная система подвергается известным всем природным нагрузкам. Поэтому хотя бы один раз в год надо проводить профилактические мероприятия, связанные с осмотром элементов, очисткой и ремонтом.
Обычно это делается осенью, когда заканчивается листопад, ведь именно листья больше всего забивают желоба. Их просто надо удалить руками или веником.
Мусор из желобов убирают руками, веником или какими-либо подручными приспособлениями
Сложнее с водосточными трубами. Внутрь руками не добраться, поэтому рекомендуется делать гидравлическую промывку, используя шланг и воду под давлением. Для этого лучше всего использовать ёмкость с водой, к примеру, бочку и небольшой мощности бытовой насос.
Второй по значимости дефект - разгерметизация стыков. Если это касается желобов, то разбирать участок не надо. Просто край следующего лотка приподнимается от края предыдущего, соединение очищается от старого герметика, наносится новый, и верхний край прижимается к нижнему. С трубами сложнее, потому что при таком дефекте конструкцию придётся разбирать, зачищать места стыков, а затем заново собирать.
Трещины на элементах водосточной системы - редкость. Если появились небольшие, то для их заделки используют специальные мастики, которые называются «холодная сварка». Это одно- или двухкомпонентные материалы, которые после нанесения на трещину склеивают два её торца намертво. При больших дефектах элементы водосточной системы ремонту не подлежат. Их меняют на новые, для чего дефектный участок придётся разбирать.
Водосточная система - обязательный атрибут кровли, который защищает дом от атмосферных осадков и тающего снега, стекающих со скатов. Поэтому к его подбору, расчёту и монтажу надо подходить со всей ответственностью.
