Отопительные приборы радиаторы конвекторы батареи. Конвекторы или радиаторы На что обратить внимание при выборе

Водяное отопление ценят за универсальность – его можно подключить к котлу, работающему на электричестве, газе, твердом и жидком топливе, и даже к дровяной печи. Система работает просто – разогретый теплоноситель циркулирует по трубам и приборам, установленным в жилых помещениях. В качестве отопительных приборов используют радиаторы и конвекторы. Первые нагревают воздух методом излучения, а вторые работают по принципу конвекции. Как устроены водяные конвекторы отопления и что предлагают производители?

Устройство и принцип работы конвекторов

Водяные конвекторы представляют собой блок, состоящий из корпуса, внутри которого находятся медные трубы для циркуляции теплоносителя и окружающий их пластинчатый теплообменник. Принцип работы прибора основан на подогреве воздуха, проходящего через камеры с теплообменниками. Внизу и вверху корпуса предусмотрены решетки, через которые беспрепятственно проходят воздушные потоки.

В приборах с естественной циркуляцией забор воздуха происходит без помощи вентиляторов – опускающиеся вниз холодные воздушные массы попадают в корпус прибора, нагреваются, покидают его, устремляются вверх и смешиваются с окружающей атмосферой. Эти батареи работают бесшумно и не требуют подключения к источникам питания.

Производительность конвекционного оборудования зависит от температуры теплоносителя и от интенсивности воздушных потоков, создаваемых вокруг теплообменника. Более эффективно работают водяные конвекторы отопления с вентилятором.

Схема конвекторного радиатора

Принудительная вентиляция ускоряет циркуляцию воздушных масс и делает ее равномерной, увеличивает производительность прибора и сокращает время, необходимое для обогрева помещения. Принудительная конвекция особенно важна для помещений с повышенной влажностью и обогрева больших площадей. Меняя скорость вращения вентилятора, несложно управлять теплопроизводительностью устройства. Для работы вентилятора необходимо подключение к электричеству.

Конвекторы более эффективны и экономичны, чем обычные радиаторы, так как для их полноценной работы не требуется высокая температура теплоносителя. Они безопасны и практически не сушат воздух, а корпус никогда не нагревается до высоких температур – его температура в среднем составляет 40-50 градусов.

Обзор основных видов конвекторов

Конвекционные приборы отопления принято классифицировать по принципу работы, способу и месту установки. Современные обогреватели мало похожи на привычные чугунные батареи, а некоторые из них непросто обнаружить в интерьере.

Настенные конвекторы для водяного отопления

Настенные водяные конвекторы отопления по виду напоминают привычные радиаторы, но в отличие от чугунных батарей, в которых конвекция воздуха очень незначительна, их конструкция способствует забору охлажденного воздуха и его быстрому нагреву. Конвекционные батареи устанавливают в тех же местах, что и радиаторы, чаще всего – под окнами. Важно соблюдать правильное расстояние между элементами – неверный расчет может привести к гашению турбулентных воздушных потоков внутри корпуса.

Устройство настенной модели

Настенные конвекторные радиаторы отличаются размерами, формой, количеством теплообменников и материалом изготовления пластин. Это может быть медь или алюминий, но чаще используют комбинированный вариант – медные трубы и алюминиевые пластины. Современные приборы компактные и легкие, имеют обтекаемую форму и прочный корпус.

Конвекционные радиаторы последнего поколения оснащены кранами Маевского, предназначенными для спуска воздуха из системы, клапанами для регулировки подачи теплоносителя, термостатами. Для окрашивания корпусов используют порошковые красители, устойчивые к высоким температурам и моющим средствам.

Конвекторы для напольной установки

Напольные водяные конвекторы отопления внешне напоминают настенные устройства, имеют небольшую высоту и крепятся к полу. Такой монтаж идеально подходит для внутрипольной разводки труб и для помещений с большими окнами. Забор воздуха в этих моделях также происходит снизу, поэтому важно не препятствовать циркуляции воздушных масс и устанавливать батарею в свободном месте.

Современные напольные приборы гармонично вписываются в интерьер и даже украшают его. Примером удачного дизайнерского решения может служить радиатор-скамейка, дополненный удобным деревянным сиденьем, не перекрывающим движение тепла. Эти приборы не привязаны к стенам и могут быть установлены в любом месте, что очень удобно для квартир-студий без внутренних перегородок.

Напольный источник тепла

Встраиваемые в пол конвекторы

Современные тенденции дизайна требуют, чтобы в интерьере не было ничего лишнего – это и послужило главной причиной создания встраиваемой отопительной техники. Внутрипольные водяные конвекторы отопления монтируют в пол. Видимая часть прибора – декоративная решетка, установленная вровень с напольным покрытием. Съемные решетки изготавливают из стали, алюминия и дерева – выбор зависит от финишного покрытия пола.

Устройство и принцип монтажа внутрипольного конвектора

Встраиваемые водяные конвекторы отопления подходят для помещений с панорамным остеклением. Установка отопительных приборов вдоль окон и дверей создает тепловой экран для отсечения холодного воздуха. Внутрипольные системы отопления используют независимо и в комбинации с другими радиаторами.

Плинтусное водяное отопление

Компактное плинтусное отопление отвечает всем современным требованиям и не нарушает уют в доме, не занимает места и экономично расходует энергию. Теплый плинтус монтируют по периметру помещения в нижней части стены. Система представляет собой замкнутый контур, состоящий из алюминиевого корпуса, декоративной решетки и нескольких теплообменников, соединенных между собой трубами из ПВХ.

Установка вдоль стен способствует их равномерному прогреванию и помогает избежать сырости в помещении. Близость к полу решает проблему холодных полов и обеспечивает равномерный нагрев воздуха. Благодаря замкнутому корпусу, сокращаются тепловые потери теплоносителя, что помогает сэкономить на отоплении.

Монтаж водяного плинтусного отопления

На что обратить внимание при выборе

Определившись с видом и формой прибора, переходим к изучению технических характеристик водяных конвекторов отопления.

Мощность – главный показатель отопительного оборудования. На каждый квадратный метр жилища нужно 100 Вт мощности. Это базовое значение, которое может поменяться после учета высоты потолков, качества теплоизоляции и других важных параметров. В больших комнатах задачу решают несколькими устройствами.
Допустимое рабочее и максимальное опрессовочное давление – эти параметры особенно важны для квартир с центральным отоплением, так как сезонную проверку системы проводят под повышенным давлением.
Количество теплообменников – чем их больше, тем эффективнее работает прибор.

Также стоит обратить внимание на объем циркулирующей жидкости, максимальную температуру теплоносителя, ежечасный оборот воды, вес изделия, материал изготовления деталей. Любые сомнения советуем развеивать вместе со специалистом, компетентным в данной области.

Видео: как выбрать конвектор отопления

Некоторые владельцы частных домов, обустраивая свое жилище, отказываются от традиционных батарей и выбирают вместо них конвекторы отопления водяные встраиваемые в пол. Этот сравнительно новый тип отопительных приборов не испортит ни одного интерьерного стиля, и, кроме того - отлично подойдет для комнат и залов со стенами, имеющими панорамное остекление.

На самом деле конвекторные обогревающие устройства нельзя в полной мере назвать новым изобретением. Они уже достаточно давно устанавливались в тамбурах крупных универмагов или гостиниц, создавая мощные тепловые завесы от проникновения холодного воздуха. Да и сегодня подобные конвекторы не потеряли своей актуальности, и ими оснащаются входы в офисные центры и другие строения с большими площадями и часто открывающимися входными дверями. Интенсивность поступления нагретого воздуха такова, что он, поднимаясь вверх, от пола к потолку, полностью перекрывает вход, и холодный воздух не успевает попасть внутрь здания.

Со временем такие приборы «перекочевали» и в жилые частные дома, становясь основным или дополнительным источником обогрева помещений.

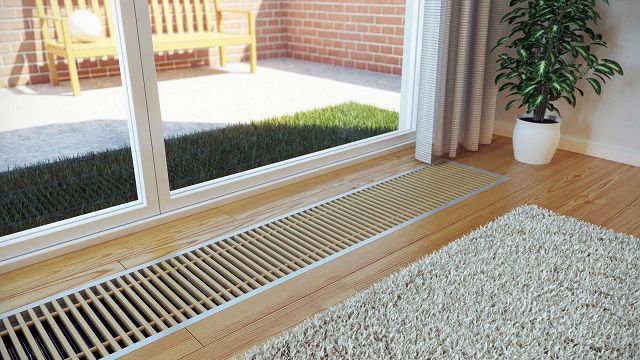

Функции встроенных в пол конвекторов

По какой же причине вместо привычных для всех радиаторов все чаще устанавливаются именно конвекторы, и какие функции на них возложены? На эти вопросы существует несколько ответов:

Конвектор с помощью тепловой завесы создает максимально эффективную защиту от потоков холодного воздуха, исходящего от дверных и оконных проемов. Например, обязательно требуют тепловой завесы стены дома с панорамным остеклением, иначе помещение будет быстро выхолаживаться.

Этот прибор способен создавать даже в большом зале с высоким потолком комфортные условия для пребывания в нем человека.
Для некоторых помещений с большим внутренним объемом конвекторы становятся единственно возможным эффективным источником отопления, так как способны равномерно распределять нагретый воздух по всему пространству, благодаря дополнительному поддуву.
Если конвектор установлен вдоль остекленной стены или окна, то он эффективно противостоит образованию конденсата, а значит, и появлению скоплению сырости на откосах, чреватой образованием плесени.
Любой из радиаторов менее эффективен, чем конвектор, и не способен создать должную преграду для холода от окна или постоянно открывающейся двери. Кроме этого, батарея, установленная у прозрачной стены, будет существенно портить вид, ради которого, в принципе, и было устроено панорамное остекление.

Базовая конструкция конвектора

Слово «конвекция» произошло от латинского «convectiō», что значит, перенесение. В случае с такими обогревательными приборами речь, понятно, идет об интенсивных потоках тёплого воздуха, получающего нагрев от проложенных внизу труб отопительного контура, по которым циркулирует теплоноситель.

Конструкция и принцип работы конвектора — достаточно просты и понятны

Современные монтируемые в пол конвекторы – это усовершенствованные, эстетичные и компактные приборы. Если проводить сравнение с другой скрытой системой обогрева – водяными теплыми полами, то конверторы, безусловно, выигрывают прежде всего по простоте конструкции. Кроме того, они несколько отличаются и принципом работы. Нагреваемая поверхность «теплого пола», в основном, работает на прямую теплопередачу, а конвекция при в этом случае достаточно слаба. Конвекторы же активно нагревают воздух, и способствуют свободному и направленному поступлению его в помещение. Помимо этого, плотный теплый восходящий поток создает надежную преграду от проникновения холода извне и сохраняет в комнатах комфортную температуру.

Теплый воздух поднимается вверх, вдоль стены, панорамного остекления или окна, затем проходит по поверхности потолка до противоположной стены комнаты, после этого опускается вниз и снова поступает в конвектор, повторяя цикл. Такая циркуляция воздуха поддерживает примерно одинаковую температуру как около пола, так и под потолком – обычно разница составляет всего 2÷3 градуса.

Цены на встраиваемые конвекторы Бриз

Встраиваемые конвекторы Бриз

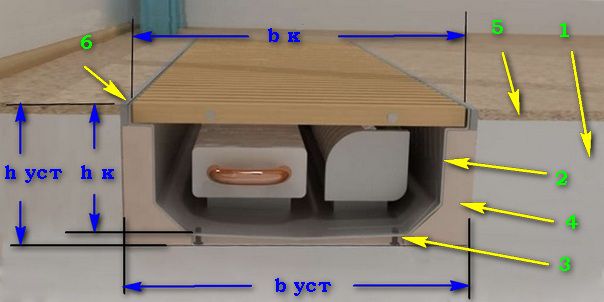

Внутрипольный конвектор имеет достаточно несложную принципиальную конструкцию, включающую следующие детали и узлы:

1 – металлический корпус конвектора;

2 – отверстия в корпусе для подводки труб с заглушками;

3 – монтажные скобы или ножки, необходимые для установки прибора и регулировки его по высоте. Могут быть такими, как показано на рисунке, или регулируемые – винтового типа (поз. 3а на рисунке ниже).

4 – радиатор-теплообменник, подключаемый к трубам отопления, при прохождении между пластинами которого воздух получает необходимый нагрев.

5 – наружная декоративная рамка.

6 – верхняя декоративная решетка.

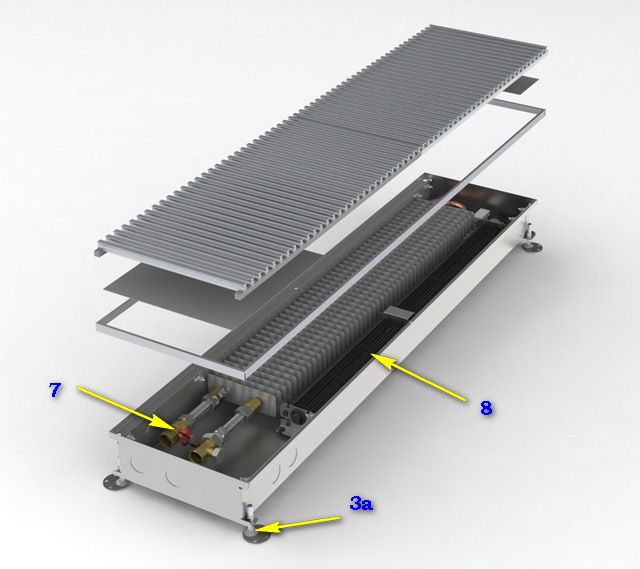

Кроме перечисленных деталей простого конвектора, он может быть оснащен запорно-регулировочной арматурой (поз.7), термостатом, а также вентилятором для принудительного создания воздушного потока (поз. 8).

Чтобы разобраться с предназначением каждого из элементов, нужно рассмотреть их более подробно.

Корпус конвектора изготавливается обычно из нержавеющей стали. Он встраивается в пол, поверхность которого поднимается на определенную высоту. Поэтому планировку пола и установку конвектора нужно проводить одновременно.
Теплообменник, устанавливаемый в корпус, состоит из медной трубы и теплообменных пластин, обычно изготавливаемых их алюминия, так как этот металл обеспечивает максимальную теплоотдачу. Патрубки теплообменника подключаются подводкой к трубам контура отопления. Обычно между подводкой и теплообменником устанавливаются запорно-регулировочные краны.

Алюминиевые пластины прочно соединены с трубопроводом конвектора с помощью пайки, которая выполняется с применением специального припоя, имеющего в своем составе серебро. Благодаря этому обеспечивается минимизация потерь при прямой теплопередаче, а кроме того, термическое расширение при нагревании не делает подобное соединение элементов менее надежным.

В верхней части корпуса предусмотрено посадочное место для установки рамки и декоративной решетки, которая закрывает внутреннее пространство прибора с установленным теплообменником. Решетка имеет достаточную прочность, чтобы выдержать вес человека, может быть жесткой или сворачиваемой в виде рулона. Она может изготавливаться из нержавеющей стали, высокопрочного пластика или древесины твердых пород.

Вентилятор устанавливается в конвекторы с функцией принудительной циркуляцией воздуха. В последние годы производители делают все больший упор на выпуск именно таких приборов – они отличаются более высокой эффективностью
Конвектор часто оснащается клапаном для выпуска воздуха, так как в трубе теплообменника могут образовываться воздушные пробки. Отопительный прибор, монтируемый в пол, находится в самой низкой точке отопительного контура, тем не менее, вероятность образования такой пробки все же сохраняется. Клапан способен отвести воздух, наладив нормальную циркуляцию теплоносителя.
Некоторые современные модели конвекторов оснащаются терморегулятором с выносным датчиком или термостатом с сервоприводом, который позволяет поддерживать установленную температуру нагрева воздуха в помещении. В других, более доступных по цене приборах, для регулировки устанавливается уже упомянутые выше ручные вентили или шаровые краны.
Отверстия для подводки труб позволяют провести подключение как с торцевой, так и с боковой стороны корпуса конвектора.
В корпусе многих конвекторов предусмотрены специальные патрубки к которым при необходимости подключается приточные воздуховоды, например, если с целью дополнительной вентиляции забор воздуха осуществляется с улицы.

Иногда конвектор оснащается несколькими теплообменниками, соединенными последовательно (их называют двухуровневыми). Такие варианты выбираются в том случае, если необходима модель с усиленной тепловой мощностью. Другой вариант – каждый из теплообменников имеет свои патрубки подключения.

В этом случае они могут быть подключены параллельно или же использоваться в разных контурах - один из теплообменников может быть не задействован в отоплении, а, наоборот, подсоединен к системе охлаждения и кондиционирования воздуха, задействованной в летний период.

Типы внутрипольных конвекторов

Сегодня в продаже представлены конвекторы трех основных типов, работающих по принципу естественной и принудительной циркуляции воздуха.

Конвекторы с естественной циркуляцией воздуха (КВЕ) уже были рассмотрены выше. В этом варианте нагретые потоки поднимаются вверх без дополнительного воздействия, в соответствии только с законами физики, из-за разности плотности теплого и охлажденного воздуха.

Безусловно, процесс такой циркуляции – достаточно медленный. Но зато прибор не требует подключения к сети питания, и совершенно не издает шума.

Внутрипольные водяные конвекторы с принудительной циркуляцией воздуха (КВП) оснащены вентилятором, и более эффективно обогревают помещение, так как поток нагретого воздуха принудительно направляется вверх, интенсивнее перемещается в пространстве, и, не успевая остывать полностью, снова поступает на подогрев.

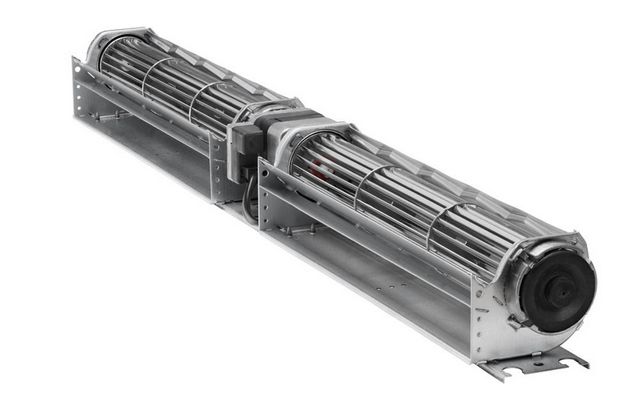

Тангенциальный вентилятор …

Тангенциальные вентиляторы характерной вытянутой цилиндрической формы, устанавливаемые в конструкцию, обычно работают от напряжения в 12 вольт, которое безопасно при эксплуатации прибора.

… и его типичное место в конструкции конвектора, работающего по принципу принудительной циркуляции

Этот вид конвекторов на сегодняшний день – наиболее популярный как для установки в частных домах, так и в различных общественных зданиях.

Конвекторы двухконтурные, с функциями нагрева и охлаждения воздуха – это третий тип приборов. Приобретение таких конвекторов, да и организация их подключения к контурам отопления и охлаждения - достаточно дорогое удовольствие, которое не каждый может себе позволить, поэтому спрос на них среди частных застройщиков - довольно таки «скромен».

Эту систему вполне можно назвать «зима-лето», так как в зимний период воздух нагревается от циркулирующего в теплообменнике горячего теплоносителя, а летом, когда в комнатах необходимо получить прохладу, по трубам второго контура проходит охлажденная жидкость, способствующая созданию в помещении более прохладной атмосферы. Таким образом, этот вид конвектора работает по подобию своеобразного кондиционера.

Цены на встраиваемые конвекторы Techno

Встраиваемые конвекторы Techno

Кроме разделения конвекторов на типы по функциональным возможностям, приборы имеют существенные различия и по иным параметрам:

Высота, ширина и длина прибора.
Мощность, зависящая от размера и количества теплообменников.
Оснащенность конвектора дополнительными приборами контроля и автоматической регулировки. Очень часто подобные устройства при покупке конвектора предлагается приобрести самостоятельно – это могут быть встроенные или выносные датчики температуры, термостатические клапаны (краны) с ручной предустановкой или сервоприводами, настенные блоки управления работой вентилятора и т.п.

Особенности монтажа и обвязки внутрипольных конвекторов

Эти отопительные приборы могут быть установлены в пол практически любого помещения, используемого для различных нужд. Так как при изготовлении корпусов конвекторов используется нержавеющая сталь, то их можно устанавливать даже во влажных помещениях бассейнов, саун и ванных комнат. Чтобы получить качественное подключение, при монтаже конструкции следует придерживаться некоторых рекомендаций.

Внутрипольный конвектор отопления устанавливается в нишу, сделанную заранее при обустройстве пола или вырезанную в нужном месте. Другой вариант – прибор устанавливается под фальшпол, который поднимают над основой (перекрытием) на уровень декоративной решетки отопительного прибора.

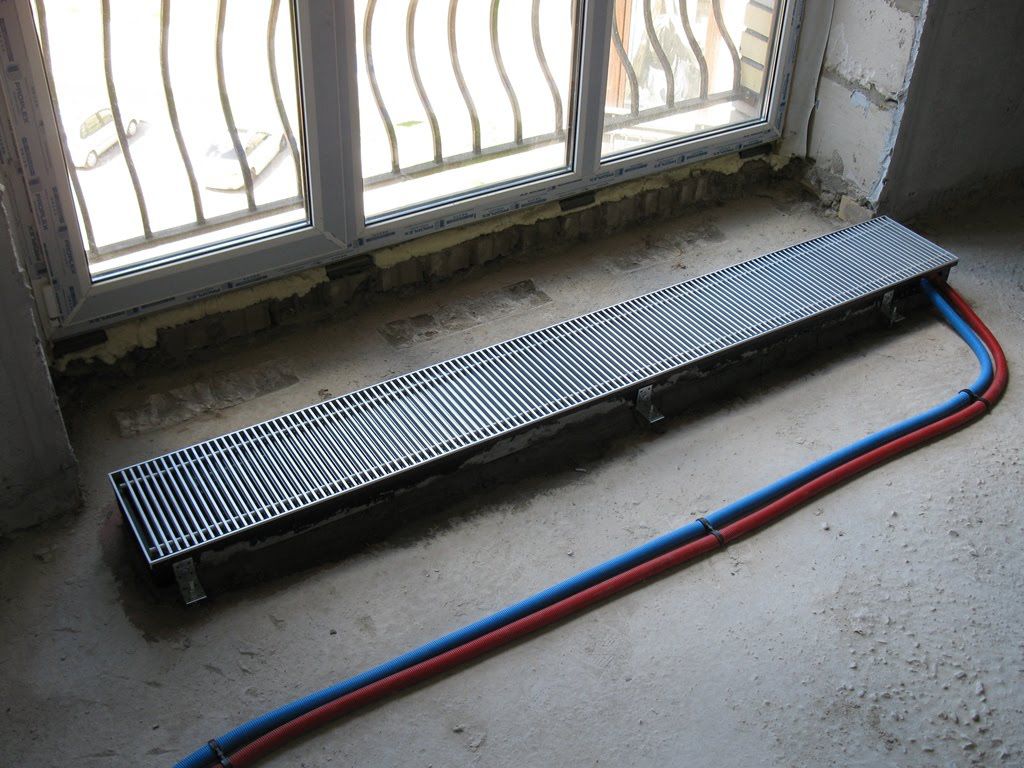

Одна из схем установки прибора — в подготовленную для него нишу в полу

При подготовке места под конвектор и при монтаже следует учитывать некоторые правила.

Если обустраивается ниша в полу (поз. 1), то она должна быть шире корпуса конвектора на 5÷7 мм в каждую сторону по всему его периметру, и на 100 мм — со стороны подводки труб. (b уст = b к + 10÷15 мм). Глубина ниши (h уст) с учётом толщины финишного напольного покрытия (поз. 5). Должна быть больше высоты прибора (h к) на 10÷15 мм.
Точно конвектор позиционируется, до достижения полной стабильности и нужной высоты, с помощью регулируемых опор (поз. 3) или специальных кронштейнов. Прибор должен стоять очень устойчиво, и для этого после установки и подводки труб оставшееся пространство между корпусом (поз. 2) и стенками ниши рекомендуется заполнить фиксирующим строительным раствором (поз. 4).
После настила чистового пола узкий просвет между финишным покрытием и декоративной рамкой можно заполнить силиконовым герметиком (поз. 6).
еще один вариант — когда конвекторы устанавливаются и обвязываются предварительно, а затем пол заливается на требуемую высоту стяжкой (с учетом толщины будущего напольного покрытия).

Обвязка конвектора, устанавливаемого в нишу пола, производится металлопластиковыми трубами, так как, возможно, их придется изгибать.
Трубы вмуровываются в бетонное покрытие или закрываются фальшполом, и на этом участке они не должны иметь никаких соединений. По этой причине металлические трубы для этой цели не подойдут, так как будут ненадежны в эксплуатации.
Если поверхность поднимается за счет фальшпола, то трубы для подключения могут быть использованы любые, но все-таки лучше применить металлопластиковые или полипропиленовые.
Присоединение труб контура, подведенных к конвектору, и его медного теплообменника обычно производится внутри корпуса с помощью накидных гаек-«американок», иногда — с использованием качественной гибкой подводки (нержавеющих гофрированных труб)..

Если устанавливается конвектор с принудительной циркуляцией, то потребуется подключение прибора к электропитанию. Поэтому необходимо хорошо продумать схему присоединения и прокладки кабеля. Кроме этого, следует продумать место для монтажа блока управления вентилятором и трансформатора, так как обычно в конвекторах устанавливаются тангенциальные вентиляторы, использующие безопасное напряжение 12 В. В этом вопросе следует учитывать рекомендации производителя, и лучше воспользоваться услугами профессионального электрика.

Видео: анимированный пример установки простого конвектора с последующей заливкой стяжки пола

Другие разновидности водяных конвекторов отопления

Кроме рассматриваемых, встраиваемых в пол конвекторов, существует и другие разновидности, которые несколько отличаются конструкцией и местом установки - это напольные и настенные приборы. О них тоже стоит сказать несколько слов.

Напольные конвекторы

Напольные конвекторы работают по тому же принципу, что и внутрипольные, и имеют схожую с ними конструкцию. Прибор оснащен элементами регулировки и также могут работать по принципу естественной или принудительной циркуляции. Отличаются эти отопительные приборы, по сути, только место установки, и снабжены устойчивыми ножками для их размещения и закрепления на полу.

Обычно напольные конвекторы имеют компактный размер, но, несмотря на это, обладают хорошей теплоотдачей и встраиваются вместо обычных радиаторов в отопительный контур.

Если в доме предусмотрено панорамное остекление, но оно поднято от пола на определенную высоту, то напольные конвекторы идеально подойдут для создания тепловой завесы. Приборы предотвратят появление на стеклах конденсата и образование пятен плесени на стенах вокруг окон.

Возможно, вас заинтересует информация о том, как выглядит

Настенные конвекторы

Настенный вариант конвекторов навешивается на специальные кронштейны. Отопительные приборы имеют небольшой вес, поэтому их монтаж достаточно прост, и вполне может проводиться силами одного мастера. Кроме того, благодаря небольшой массе, такой вполне можно навесить даже на гипсокартонную перегородку между комнатами.

Навесным конвекторам придаются различные формы и размеры, но самыми востребованными можно назвать узкие конвекторы, которые выступают от стены всего на 70÷100 мм, так как они отлично подходят для комнат с небольшой площадью.

Разновидностью настенных конвекторов можно считать и «теплые плинтусы» с водяным подогревом. Они отличаются компактными размерами в высоту и толщину, характерной вытянутой формой, и устанавливаются обычно вдоль внешних стен помещения, прямо над обычным плинтусом или даже вместо него.

Весьма удобная новинка среди отопительных приборов — «теплый плинтус»

Напольные и настенные конвекторы могут иметь боковое или нижнее подключение, и выбираются по этому критерию в зависимости от подведения труб отопительного контура.

Основным преимуществом таких конвекторов над внутрипольными, безусловно, является значительно более простой монтаж, не требующий масштабных общестроительных и отделочных работ.

«Плюсы» и «минусы» водяных конвекторов отопления

Как и у любых отопительных приборов, у конвекторов имеются свои достоинства и недостатки.

«Плюсами» конвекторов можно назвать следующие их качества:

Быстрый нагрев помещения за счет равномерного распределения по нему потоков нагретого воздуха.
Экономия средств на оплате за энергоносители, так как эффективный нагрев комнат обеспечивается заполнением системы небольшим количеством теплоносителя, нагреваемого всего до 60-ти градусов.
Небольшой вес и простота конструкции настенных или напольных конвекторов делает их монтаж простым и доступным даже для непрофессионалов.
Установив внутрипольные или же узкие настенные конвекторы, заменив ими более громоздкие конструкции радиаторов, можно освободить немало полезной площади комнаты,
Конвекционные потоки установленных под окнами конвекторов препятствуют образованию на стеклах конденсата, защищая тем самым помещение от появления пятен плесени, от которых очень непросто избавиться.
Современный и аккуратный внешний вид всех видов конвекторов позволяет их использовать в любых стилях интерьеров.
Конвекторы способны выдерживать температуру теплоносителя, доходящую до 90 и более градусов. Эта их термическая выносливость особенно полезна для монтажа в зданиях, расположенных в регионах с очень низкими зимними температурами.
Трубы внутрипольного конвектора полностью спрятаны, а сама внешняя часть прибора (решетка) никогда не нагревается до опасных температур. Поэтому исключается вероятность получения ожога, что говорит о безопасности их для маленьких детей.
Конвекторы практически не сушат воздух в помещении. Нагретые массы благодаря тому, что находятся в постоянном движении, обогащаются влагой. При необходимости повышения влажности в комнате, на решетку конвектора можно установить емкость с водой. Некоторые модели имеют встроенную емкость для этих целей.

К недостаткам подобных конвекционных приборов отопления относят следующее:

Если в помещениях в качестве отопительных приборов установлены конвекторы, то влажную уборку придется проводить гораздо чаще, так как циркулирующий воздух будет увлекать с собой с поверхности пола немало пыли. Так как циркуляция будет проходить постоянно, воздух в комнате будет наполнен пылью, что очень опасно для людей, предрасположенным к аллергическим реакциям.
Конвекторы с естественной циркуляцией неэффективны для нагрева комнат с высокими потолками, так как из-за медленного движения воздуха, весь объем помещения не будет прогреваться в полной мере. Если потолки слишком высокие, то выбирать следует только приборы с со встроенным вентилятором.
Не будет эффективным естественная циркуляция и в том случае, если в помещении установлена принудительная вентиляционная система. В этом случае нагретый конвектором воздух будет просто вытягиваться через вентиляционные каналы.
Явным недостатком является сложность монтажа внутрипольных приборов, так как для них нужно устраивать в полу нишу нужного размера и прокладывать штробы для труб и кабеля, или же поднимать пол на высоту корпуса конвектора.

Возможно, вас заинтересует информация о том, что собой представляет

Критерии выбора водяного конвектора

Чтобы правильно подобрать один из таких обогревателей для конкретного помещения, нужно опираться на несколько критериев:

Чтобы отопление было эффективным, нужно правильно рассчитать мощность отопительного прибора для определенного помещения – конвектор, выступающий в роли основного источника тепла должен суметь поддерживать требуемую комфортную температуру и полностью восполнять тепловые потери. Принято считать, что нормой является 100 Вт на каждый квадратный метр помещения, при высоте потолка в комнате не более трех метров. Однако, в реальности все может выглядеть несколько иначе. Подобный расчет не принимает во внимание климатических условий региона проживания, особенностей помещения, которое может иметь одну или сразу несколько внешних стен, выход на улицу или на неотапливаемый балкон. Очень серьёзно влияет на уровень теплопотерь соотношение площади комнаты к площади ее остекления. Даже расположение комнаты относительно сторон света может внести коррективы.

Температура - одна из основных составляющих комфорта в помещении. Чтобы получить её требуемое значение, дома, квартиры или иные постройки оборудуются системой отопления. Эта система делается, как правило, один раз и должна быть эффективной и долговечной. Поэтому при её монтаже необходимо учитывать все нюансы.

Из чего будет состоять система отопления? Какова стоимость материалов? Сколько средств потребуется на проведение работ по монтажу? Все эти вопросы прорабатываются до начала работ.

Один из основных элементов системы отопления это нагревательный прибор. Различают два основных вида таких приборов, которые отличаются по принципу действия. Это радиаторы и конвекторы.

Что такое радиатор?

Радиатор представляет собой прибор системы отопления, предназначенный для обогрева помещения с помощью аккумулирования и распространения теплового (инфракрасного) излучения . Излучая, радиатор нагревает находящейся вокруг предметы и поверхности, которые сами становятся источниками тепла.

Классифицировать радиаторы можно по следующим признакам:

По материалу изготовления радиаторы делят на чугунные, алюминиевые, стальные и биметаллические (состоящие из внешнего алюминиевого слоя с внутренними стальными элементами).
По исполнению их подразделяют на цельные, секционные, панельные и трубчатые.
По конструкции различают радиаторы напольной и настенной установки.

В качестве теплоносителя используется вода (в некоторых случаях тосол или антифриз), масло, водяной пар. Нагрев происходит или непосредственно в корпусе радиатора с помощью нагревательного элемента, или подаётся предварительно нагретый теплоноситель. Характеристики радиаторов зависят от материала изготовления, их формы и конструкции, но есть и общие для всех положительные и отрицательные моменты.

К плюсам можно отнести невысокую стоимость , надёжность, длительный срок эксплуатации, возможность использования для сушки вещей, мобильность (для масляных радиаторов).

Минусами является длительное время прогрева радиатора , достаточно большой вес и габаритные размеры, высокая температура поверхности (может достигать 115°С , в результате возможно получение ожога). Возможна установка декоративной решётки, но это приведёт к потере мощности.

Что представляет собой конвектор?

Конвектор — это отопительный прибор, который нагревает окружающий воздух конвекцией . Под термином «конвекция» понимается вид теплообмена, при котором тепловая энергия передаётся с помощью потоков вещества, в данном случае воздуха. Различают естественную и принудительную конвекцию.

При естественном движении потоков нижний слой воздуха, нагреваясь, поднимается к потолку. Верхний слой, остывая, опускается в нижнюю часть помещения, чтобы нагреться. Процесс происходит непрерывно при наличии источника тепла. Принудительная конвекция подразумевает воздействие внешних сил для перемещения воздушных масс. С этой целью используются вентиляторы.

Конвекторы имеют следующие различия:

По материалу изготовления нагревательного элемента их делят на стальные, медные, алюминиевые и латунные.
По способу передачи тепловой энергии различают электрические, газовые, водяные отопительные приборы.
По способу установки подразделяют на напольные, настенные, плинтусные, универсальные и встраиваемые конвекторы.
По типу терморегулятора конвекторы дифференцируют на модели с механическим и электронным типом управления.

К преимуществам использования конвектора относят небольшой вес, пожаробезопасность, высокая скорость прогрева помещения за 20-30 минут , невысокую температуру поверхности 50°С (нет риска получить ожог), мобильность электрических конвекторов.

Недостатками можно назвать сквозняк , вызванный неравномерным прогревом, необходимость наличия дымохода (газовый конвектор), нецелесообразность установки в помещениях с высокими потолками (тёплый воздух будет находиться в верхней части помещения).

Что же объединяет радиатор и конвектор, и каковы различия между ними?

Они имеют одно функциональное предназначение: нагрев воздуха в помещении.
Теплоносителем преимущественно является вода.
Конструкция в обоих случаях позволяет выдерживать большое рабочее давление.
Отсутствие постороннего шума во время работы.

В чём различие между радиатором и конвектором?

Различные способы передачи тепла в атмосферу. Конвекция и тепловое излучение.
Площадь поверхности радиатора меньше соответствующего размера у конвектора. Для эффективной работы нагревательный элемент конвектора должен иметь как можно большую поверхность соприкосновения с воздухом.
Конструкция конвектора сложнее, чем у радиатора. В состав конвектора, как правило, входит корпус, нагревательный элемент, устройство управления (терморегулятор), датчик температуры.
Многообразие размеров конвекторов и цветовой палитры в отличие от монохромности радиатора. Радиаторы красят преимущественно в белый цвет и его оттенки. Это обусловлено данью традициям и универсальностью белого цвета в декоре. На деле наибольшей тепловой отдачей обладает чёрный цвет.
Конвектор приводит в движение потоки воздуха, которые перемещают пыль, в отличие от радиатора.
Разница в конструкции: радиатор - несколько поверхностей, излучающих тепло; конвектор - это труба, на которой установлены металлические пластины.
Для остывания радиатору требуется больше времени, чем конвектору.
Конвектор со встроенным вентилятором может охлаждать воздух.
Конвектор можно устанавливать при невозможности монтажа радиаторов. Например, под панорамными окнами или в случае скрытой установки.

При выборе отопительного прибора следует руководствоваться параметрами помещения, а также требованиями безопасности при эксплуатации системы отопления.

Решать проблему обогрева собственно жилища в настоящее время каждому из нас приходится самому. Причем абсолютно ясно, что здесь нужен комплексный подход. Ведь мало выбрать наиболее оптимальную модель котла отопления, позаботиться о том, чтобы теплопотери были минимальными, но еще нужно и правильно определить, какой тип конвектора подойдет лучше всего для конкретно взятого помещения или здания.

Все отопительные приборы предназначены для теплопередачи тепла от носителя обогреваемому помещению. Конвекторы отопления относятся к отопительному оборудованию, которое устанавливается непосредственно в обогреваемом помещении и к ним предъявляются следующие требования:

Экономические . Максимальная ценовая доступность, экономный расход металла при производстве.
Санитарно-гигиенические . Ограниченная площадь горизонтальной поверхности конвекторов для минимизации отложений пыли. Удобство и доступность для очистки самих приборов и пространства вокруг них.
Производственно-монтажные . Высокая степень механической прочности приборов. Максимально возможный уровень механизации и автоматизации процесса с целью повышения производительности труда.
Архитектурно-строительные . Стилистическое соответствие конвекторов общему интерьеру помещений. Они должны быть максимально компактными, чтобы занимали минимальное количество полезной площади отапливаемого помещения. Другими словами значение глубины, ширины и длины, которые приходятся на единицу теплового потока, должны выражаться наименьшими значениями.
Эксплуатационные . Теплоотдача приборов должна регулироваться в зависимости от тепловой инерции. Кроме того, их стенки должны быть термоустойчивыми и водонепроницаемыми при предельных значениях гидростатического давления внутри приборов в рабочих условий.

Важно! Конвекторы должны в полной мере отвечать важному теплотехническому требованию: обеспечение максимально возможного теплового потока от теплоносителя через заданную единицу площади.

Газовые конвекторы — высокая эффективность обогрева и приятный внешний вид

Естественно всем вышеперечисленным требованиям в полной мере один и тот же прибор соответствовать не может. Именно данным обстоятельством объясняется широкий рыночный ассортимент отопительных приборов, в том числе и конвекторов.

Классификация и эксплуатационные возможности

Все отопительные приборы, в настоящий момент имеющиеся на рынке в соответствии со способом теплопередачи подразделяются на 3 группы:

Радиационные: передают излучением от 50% всего теплового потока. Потолочные отопительные излучатели и панели.
Конвективно-радиационные: передают конвекцией 50%-75% всего теплового потока. Радиаторы панельные, секционные, гладкотрубные, а также напольные отопительные панели.
Конвективные: передают конвекцией от 75% всего теплового потока. Конвекторы и ребристые трубы.

Обратите внимание! Особой популярностью пользуются электрические конвекторы отопления. Но на деле необходимо выбирать тип коллектора в соответствии с теми функциональными задачами, которые он призван решать.

Кроме того существует классификация относительно места расположения нагревательного прибора:

настенные;
навесные;
внутрипольные водяные;
напольные;
универсальные.

И наконец, конвекторы подразделяются по способу нагрева:

Водяные.
Газовые.
Электрические.

Электрические варианты на основе ТЭНа

Отопительный прибор этого типа конструкционно представляет собой металлический корпус, в котором размещен нагревательный элемент (ТЭН). Поверхность ТЭНа оснащена пластинами, которые призваны увеличить его площадь. В некоторых моделях с этой же целью нагревательный элемент помещают в алюминиевый кожух. Принцип обогрева заключается в следующем: холодный воздух проходит через небольшую решетку, расположенную в нижней части конвектора, пропускается к тэну, где нагревается до заданной температуры, поднимается вверх и выходит через верхнюю решетку прибора. Конвекторы отопления электрические настенные отличаются бесшумной работой, поскольку не снабжены вентиляторами. Выбор подобной продукции на рынке просто огромен, однако среди лидеров стоит отметить модели производителя «Универсал».

Электрические конвекторы отопления — дешево, надежно, красиво

Преимущества

Доступная цена.
Просты в монтаже и эксплуатации.
Высокий КПД – порядка 95%.
Высокая скорость нагревания ТЭНа.
Бесшумность.

Недостатки

Через определенный период КПД и отопительные параметры снижаются.
Значительный расход электроэнергии.
Малоэффективны при отоплении больших помещений, поэтому могут использоваться как дополнительные источники обогрева.
Значительно сушат воздух и способствуют пылеобразованию.

Конвекторы отопления электрические – как выбрать, и на что в первую очередь обратить внимание? Этим вопросом задается каждый, кто впервые обращает свое внимание на эти отопительные приборы. На самом деле самыми значительными являются такие факторы:

площадь помещения, расчет ведется из соотношения 90 Вт на 1 кв.м;
вид термостата – механический (более дешевый) или электронный (более точный);
при излишней влаге в помещении, рекомендуется приобретать конвектор, оснащенный защитой от воды IP24.

Обратите внимание! При покупке отдайте предпочтение прибору, имеющему автоматическую защиту от перегрева. В этом случае можно будет говорить о его полной пожаробезопасности.

Водяные конвекторы и их особенности

Главной отличительной чертой этого отопительного прибора является теплоноситель – вода. Именно этот тип конвекторов пришел на смену таким привычным батареям и радиаторам, характеризующимся отличной теплоотдачей, но в то же время большим объемом теплоносителя. Независимо от того вы приобретете внутрипольные конвекторы отопления или настенные, для производства их корпусов, поверхность которых закрыта крышкой, используется нержавеющая сталь.

Снимается такая крышка или нет, зависит от конкретной модификации. К общей отопительной системе водяной конвектор присоединяется через специальные вводы, расположенные сбоку или на торце прибора. Для управления уровнем нагревания воздушных масс большинство современных водяных конвекторов снабжены воздушными заслонками, краном спускания воздуха и клапаном, позволяющим ограничивать подачу теплоносителя для регулирования интенсивности нагрева.

С помощью таких приборов устраивается внутрипольная система отопления

Важно! Главный элемент – теплообменник, представляет собой медную трубу, покрытую металлическими пластинами, в значительной степени увеличивающими ее площадь. Между ребрами и самой трубой недопустимо наличие даже минимальных зазоров, иначе теплоотдача резко падает.

Преимущества

Быстро нагревается.
Малый вес, что делает возможной его монтаж на гипсокартонные поверхности.
В случае размещения под окном, служит своеобразной тепловой завесой, полностью отсекает холодный воздух, поступающий извне.
Хорошая эффективность обогрева при низких температурах, относительно низкий расход электроэнергии.

Недостатки

Малоэффективен при отоплении больших помещений, особенно с высокими потолками.
Неравномерность распределения воздушных потоков может вызвать образование сквозняков.
Конвекционные потоки провоцируют циркуляцию пыли.
Несовместимы с системами принудительной вентиляции, поскольку весь, собравшийся наверху воздух, будет выводиться наружу.

Чем хорош газовый конвектор?

А тем, что характеризуются простотой монтажа и эксплуатации. Для их функционирования нет необходимости в наличии источников электрического тока, исключением являются приборы оснащенные вентилятором. Возможна их эксплуатация на природном и сжиженном газе. На рынке присутствуют конвекторы отопления напольные и настенные. Для их работы необходима организация дымоходов, которые в принципе безопасны, даже если сооружаются в деревянной стене. По сути такой дымоход является коаксиальной трубкой, центральный ход которой предназначен для выделения продуктов распада, образованных в процессе горения. Через верхний контур дымохода проходит холодный воздух, который и препятствует нагреванию его оболочки.

Это очень эффективные и практичные приборы, которые прослужат вам не один год

Преимущества

Простота монтажа – вешаются на стену или устанавливаются на пол.
Безопасность при эксплуатации.
Экологически безопасные материалы, используемые для их изготовления.
Высочайшая эффективность обогрева при низких температурах.

Недостатки

Необходимость в обустройстве дымохода.
Высокая стоимость газа.

Надеемся, наш подробный анализ классов и типов отопительных приборов поможет вам сделать действительно правильный выбор при организации системы отопления в вашем частном доме, квартире или офисе.
