Вентиляция в бане: лучшие схемы и профессиональные советы. Правильная вентиляция в бане: основные моменты Сделать вентиляцию в бане из бруса

Вентиляция в бане - это не только комфорт, но и насущная необходимость. Она нужна и во время банных процедур и после них:

• В процессе важно, чтобы никто не угорел . Опасность отравления угарным газом существует всегда - это результат неполного сгорания топлива. Поэтому вентиляция нужна для безопасности людей в бане.
• Помимо этого воздух, который вдыхается и выдыхается, становится «отработанным» , и его нужно удалять, замещая новым, с большей долей кислорода.
• Регулировать температуру, следя за состоянием людей, тоже можно с помощью вентиляции, особенно, когда нужно сделать это экстренно.
• Любая печка работает за счет кислорода (горение - это окисление), поэтому и ей нужна вентиляция. А при грамотном устройстве можно получить еще и экономию топлива .
• И, наконец, просушка после, от которой напрямую зависит долговечность строения, особенно его деревянных частей. Вентиляция способна стать хорошей профилактикой грибков и гниения .

При этом банная вентиляция достаточно сложна и разнообразна по устройству. Конечно, вопрос можно свести к финансовым вложениям, но на деле нужен просто хороший спец по вентиляции, который найдет оптимальное решение в каждом конкретном случае. Мы же рассмотрим все возможности и особенности устройства .

Система вентиляции в бане: какая она может быть?

Системы вентиляции в банях разделяются сразу по нескольким параметрам:

• принудительная или естественная;
• вытяжная, приточная или приточно-вытяжная;
• местная или общеобменная .

Поясним, что принудительная отличается от естественной наличием вентиляторов, которые насильно гонят воздух внутрь или наружу, местная отличается от общеобменной своим локальным характером, например, дымоход над печкой - местная вентиляция, а отдушины - часть общеобменной.

Что же касается приточной, вытяжной и их комбинации, то это обозначения того, какой воздух куда направляют: вытяжная гонит отработанный воздух наружу, приточная - свежий внутрь, а их комбинация создает сбалансированный воздухообмен внутри помещения.

Это общие термины для любой вентиляции, но наша задача - рассмотреть банную, имеющую свою специфику. Советуем попутно ознакомиться с (8 типов).

Полезное видео

Посмотрите небольшой ролик, как один из вариантов организации вентиляции в бане:

Естественная вентиляция в бане

Работает она на принципах физики, которые говорят, что нагрев делает воздух легче и заставляет его подниматься вверх. А увеличение объема холодного воздуха ускоряет движение горячего. Зная об этом свойстве, можно вообще не ставить никакие приборы, достаточно вентиляционных отверстий, расположение которых сделает одни из них приточными, а другие - вытяжными.

А еще в бане есть печь, и это очень благоприятное обстоятельство для направления циркуляции воздуха. Если приточное отверстие естественной вентиляции расположено у самого пола рядом с поддувалом, то печь сама будет втягивать свежий воздух, без всякого вентилятора. Также улучшению тяги способствует подъем чистового пола чуть выше отверстия под топкой.

Вытяжное отверстие делается обычно на стороне, которая противоположна стене с приточным отверстием, но это не единственный вариант.

Принудительная вентиляция

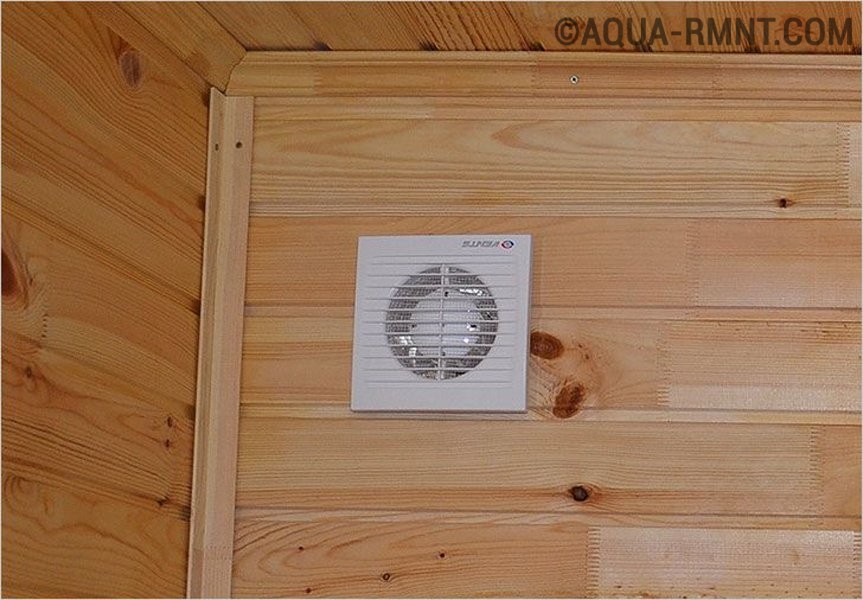

Если в те же отверстия поставить вентиляторы, то можно не опасаться безветрия или других погодных обстоятельств, которые плохо сказываются на циркуляции воздуха в бане.

В принципе, большого отличия между естественной и принудительной вентиляцией в самой схеме нет, это лишь вопрос того, в каких отверстиях стоят вентиляторы. Потому что можно ставить их не везде, усиливая только вытяжку или только приток. Но создавая большую разность между притоком и оттоком, мы меняем давление в помещении. Это легко обнаруживается по тому, как хлопает дверь. Задача же в создании баланса между оттоком и притоком, причем воздух во время банных процедур должен циркулировать медленно, не вызывая сквозняка. А при просушке сквозняк только на пользу.

ВАЖНО! Направление, в котором вентилятор гонит воздух, зависит от расположения его лопастей, поэтому важно следить за тем, чтобы в приточном отверстии не оказался вытяжной вентилятор и наоборот.

Устройство вентиляции в бане: принципы работы

Вентиляцию бани можно условно разделить на функционирующую постоянно (кровельная, фундаментная, стеновая) и функционирующую периодически, во время банных процедур и работы печи. Та и другая - части единой вентиляционной системы, которая закладывается еще при строительстве.

Принцип работы вентиляционной системы: вытеснение отработанного воздуха свежим. В самом примитивном случае для этого достаточно двух отверстий, но на практике имеют значение и направления потоков, поэтому количество приточных и вытяжных отверстий может быть увеличено, а сами они снабжаются заслонками, которые и есть средство управления потоками, их объемами и скоростью.

Независимо от места приточные делаются всегда ниже вытяжных. Иногда приток воздуха обеспечивается через жалюзи внизу двери в парную. Но есть одно правило: откуда воздух берется, туда же он должен и отдаваться . Если берем из помещения, нужно возвращаться не на улицу, а тоже в помещение. Иначе работать не будет.

Расчет площади вентиляционных окошек достаточно прост: надо исходить из того, что каждому кубометру объема помещения нужно окошко площадью 24 см². Окошки ни в коем случае не делаются прямо напротив друг друга на одной высоте.

1. При прогреве бани продухи в фундаменте закрываются, заслонки в парной задвигаются.
2. Во время парения окошки приоткрываются по необходимости.
3. После завершения процедур баня проветривается целиком.

В помощь вам также подготовлен (10+ разных схем).

Вентиляция басту в бане

Все большую популярность в российских банях получает вентиляция типа басту, названная в честь конвекционных шведских бань. Ее и сделать просто, и эффективность ее высока.

Приток воздуха под печь осуществляется с помощью вентиляционной трубы с улицы. При этом обязательно нужна заслонка, которая бы его перекрывала.

Для оттока воздуха монтируется короб, который начинается в 20-30 см от пола и уходит на улицу. Расположение короба - по диагонали от печи. Материал - лучше всего нержавейка. Короб тоже должен перекрываться на 100%.

Итак, работает это следующим образом: если внутрь помещения входит определенный объем, то соответствующий объем оттуда будет выталкиваться при наличии выхода. Работающая печь активно засасывает холодный воздух из приточного воздуховода. Часть его используется в горении (и уходит через дымоход), а часть поднимается вверх, нагреваясь по пути от печки. Избыточный объем параллельно начинает уходить через короб, который забирает воздух от пола. Поэтому свежий нагретый воздух оказывается в зоне дыхания, а отработанный оказывается внизу и уходит.

Видео

Посмотрите, как объясняется и делается Басту в этих роликах:

Вентиляция басту «включается» и «выключается» посредством манипуляций с задвижками. При этом печь должна работать, потому что именно она - тепловой насос, ответственный за циркуляцию воздуха. Если печь погасла, вентиляция басту в бане работать не будет .

Идеальное применение вентиляция басту получает в сауне, где нужно менять воздух 6-8 раз в час. А вот в русской бане условия несколько иные и хотя басту можно ставить и в ней, есть ограничения на ее использование.

Вентиляция басту в русской бане

Русская баня - это не слишком высокая температура и обилие пара. В таких условиях вентиляцию басту в русской бане не стоит «включать» во время парения .

Но можно спокойно запустить ее в самом начале, на этапе прогрева парной. При этом время нагрева увеличится, но он будет равномерным. Если же оставить задвижки открытыми, басту пересушит и перегреет парную. Можно попробовать «включать» басту на последнем этапе парения - воздух будет легкий, горячий, дышать можно свободно. Отличное завершение парения.

В русской бане басту пригодится и для просушки после процедур - с этим она справляется отменно и никаких запахов, никакой плесени при такой просушке уже не будет.

Вентиляция пола в бане

Пол в бане нуждается в полной просушке после процедур. Первым условием этого будет организация правильного стока, с уклоном, который отведет воду в канализацию. Конечно, вариантов устройства пола несколько.

Для проливного (мокрого) пола вентиляция особо важна . Поэтому зазоры между досками, достигающие в ширину до 1 см нужны не только для отвода воды, но и для высушивания досок. А поможет в этом открытие продух в фундаменте, о которых мы расскажем ниже.

Сухой пол не предполагает щелей между досками, потому что монтируется из шпунтованной доски. А значит, принцип его проветривания несколько иной. Сушить придется сверху средствами залповой вентиляции (это означает открытие всех окон и дверей) и той системы, что предусмотрена в бане, например, принудительной приточно-вытяжной.

Полезное видео

Посмотрите к чему может привести сырость на сухом полу, даже если он покрыт яхтным лаком:

О вентиляционном стояке в моечной речь пойдет ниже, но он тоже влияет на вентиляцию пола.

И еще пол хорошо продувается во время работы печи, если (как уже упоминалось), поднять его уровень над поддувалом, а в самом полу оставить небольшие зазоры между досками.

Вентиляция фундамента бани

Собственно, с нее все и начинается, потому что она монтируется при закладке фундамента. Для этого берутся обрезки асбоцементных труб, заполняются песком и в таком виде закладываются среди арматуры, крепясь вязальной проволокой между прутьев на высоте от 5 до 12 см над уровнем грунта. После распалубки песок удаляют.

Всего таких отверстий может быть два, заложенные на противоположных сторонах цоколя. Однако в реальности надо учесть целый ряд разнообразных факторов, от которых в итоге зависит и количество отверстий, и их диаметр. Кстати, обычный диаметр - 11 см.

Полезное видео

Посмотрите, к чему может привести отсутствие продухов для вентиляции пола и фундамента:

Перед проектированием вентиляции берутся в расчет:

• удаленность бани от водоема;
• расположение (на возвышенности или в низине);
• окруженность другими постройками со всех сторон;
• роза ветров данного участка;
• площадь бани.

Понятно, что если баня в низине или вокруг сплошные строения, надо делать больше отверстий и даже со всех сторон. Также можно увеличить диаметр, но поставить решетку-жалюзи или заслонку.

ОСТОРОЖНО! Грызуны могут проникать в незащищенные продухи, поэтому рекомендуется также затягивать их металлической сеткой.

Отверстия, снабженные заглушками, обычно оставляют закрытыми во время процедур, но для просушки их открывают.

Вентилирование разных помещений бани:

В силу различий в температурном и влажностном режиме каждого из банных помещений, вентиляция в них организуется по-разному.

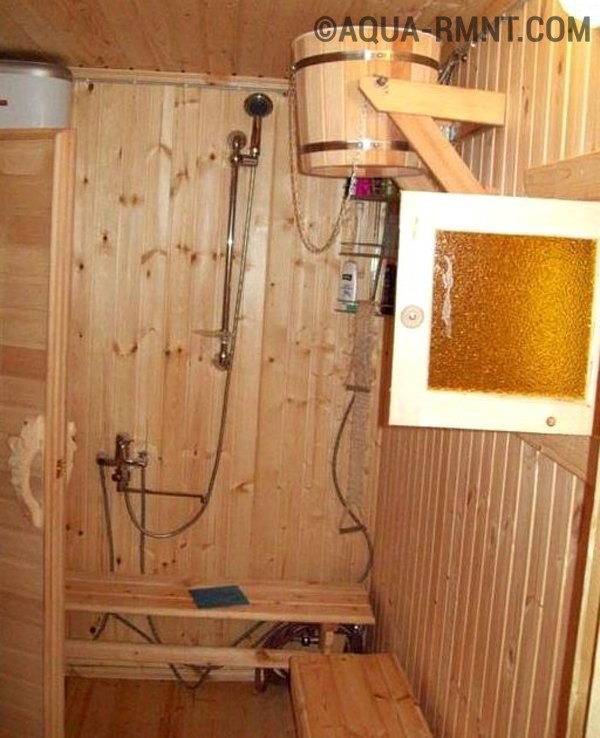

мойки

Моечное отделение - самое влажное, поэтому рекомендуется оборудовать его вентиляционным стояком, который располагается в углу, под полом. Это асбоцементная труба, которая потом выводится на крышу и снабжается сверху дефлектором. Вентиляция в мойке происходит за счет разницы давлений между помещением и концом трубы над крышей, воздух стремится наружу, увлекая с собой и лишнюю влагу.

Причина, по которой приходится выводить на крышу, проста: если влажный воздух сразу выгонять на улицу, то стена, где будет расположено это отверстие, быстро испортится с внешней стороны.

парилки

чердака

Чердачная вентиляция - это особая песня. Она делается на этапе установки кровли.

1- перекрытие 2- софиты 3- конёк крыши

ВАЖНО! Неверно мнение, что для вентиляции чердака достаточно по окошку на фронтоне. Эти окошки не заменят приточно-вытяжную систему в кровле.

Приточные отверстия делаются под навесом кровли (между обрешеткой кровли и верхней частью стены, где стропила опираются на мауэрплат), а вытяжные - на коньке. Отверстия должны быть и на фронтонах, но они небольшие и очень высоко расположенные.

Также важно принимать во внимание соотношение между площадью приточных и вытяжных отверстий с одной стороны и общей площадью чердака. Оптимально, чтобы первые составляли 1/500 от второй. Соотношение между площадью приточных и вытяжных не 50 на 50, вытяжные должны быть на 10-15% больше по площади, чем приточные .

Эта система подходит для тех бань, у которых чердак холодный. А есть еще бани с мансардами. Там вентиляция тоже делается в момент, когда кровля еще открыта с чердака.

Для вентиляции подкровельного пространства (между материалом кровли и мембраной) может использоваться либо естественная, либо принудительная вентиляция. Но для функционирования той и другой нужны аэраторы и софиты.

Аэраторы устанавливаются либо на площади кровельного ската, либо на коньке (эти наиболее эффективные). Они служат для вытяжки. А софиты отвечают за приток воздуха. Это сайдинг-панели для обшивки свесов крыши, часть из которых должна быть перфорированной. Соотношение площади вентиляционных отверстий и вентилируемой площади то же, что упоминалось выше 1/500.

ВАЖНО! Эффективность аэраторов будет выше, если устанавливать только обычные или только коньковые.

Вентиляторы для подкровельного пространства используются приточные. Особое внимание уделяется проводке, дабы она не стала причиной возгорания.

бани в подвале или цокольном этаже дома

Часть владельцев загородных домов отводит под баню подвал или цокольный этаж. Подобное расположение горячего и влажного помещения предъявляет особые требования к вентиляции, на которой держится теперь уже долговечность целого дома.

Заметим, что перепланировка бывшего жилого или хозяйственного помещения включает и перепланировку вентиляции. В целом, это затратнее, чем баня, заложенная в проект строящегося дома.

Так или иначе, нужно не забыть о вентиляционном зазоре между стенами и утеплителем . Это обезопасит от порчи утеплителя конденсатом. Но влага в воздушном коридоре тоже должна куда-то уходить. Поэтому для подвальных и цокольных бань рекомендуется профессионально сделанная приточно-отточная вентиляция, причем лучше не естественная, а принудительная. Та и другая сопровождается установкой цокольного дефлектора.

Расположение подвальной вентиляции зависит от конкретики проекта и здесь приводиться не будет. Возможна также установка специального осушителя.

Хорошим вариантом будет выбор вентиляции басту - это не так затратно, но очень эффективно. Об устройстве басту говорилось выше.

душевой

При наличии в бане душевой кабины или открытого душа стоит установить рядом принудительную вентиляцию, которая ускорит процесс просушки.

Если считать, что приток воздуха обеспечен за счет уже имеющихся приточных отверстий, расположенных в моечной и других помещениях, то можно поставить вентилятор только на вытяжное отверстие, которое находится поблизости от душа. (Аналогичным образом можно поступить, если в бане есть санузел.)

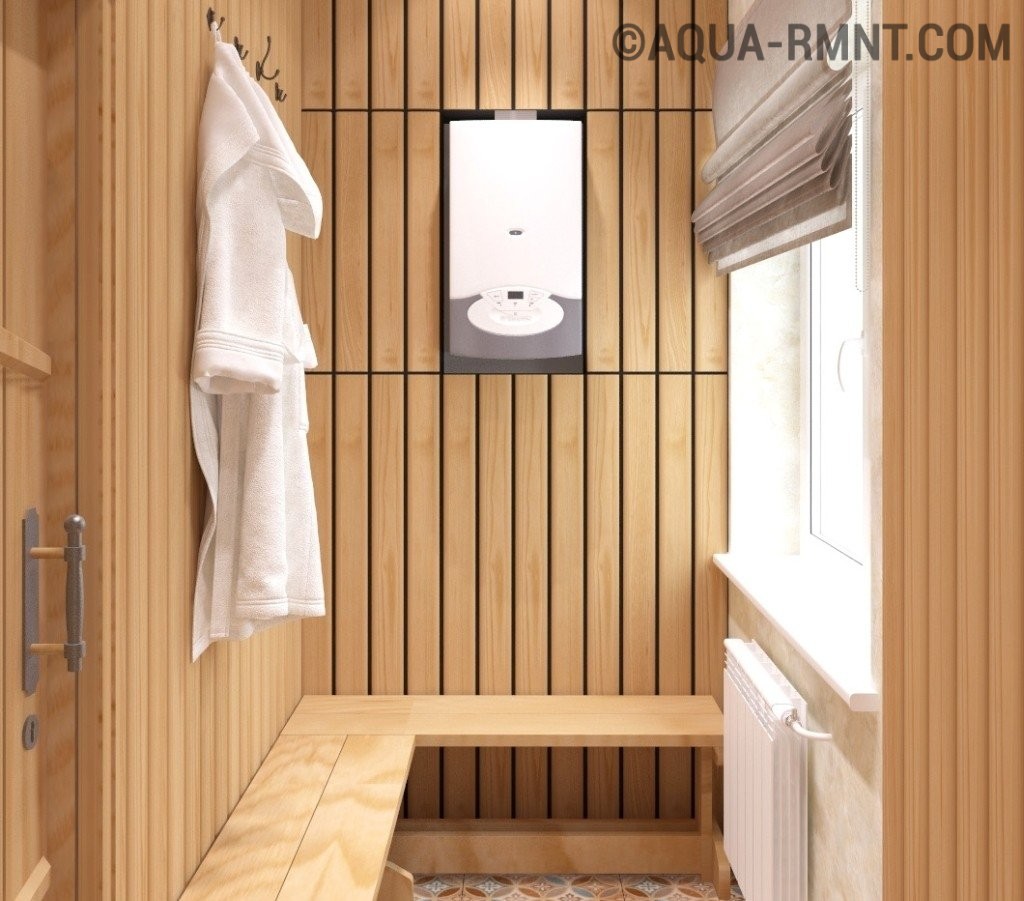

предбанника

Предбанник страдает от конденсата в силу разницы температур между ним и горячими помещениями бани. Поэтому вентиляция в нем необходима так же, как и везде в бане . Один продух располагается внизу, другой сверху. Нижний отвечает за приток воздуха, верхний - за его отток. Установка принудительной вентиляции не возбраняется. Помимо этого проветривать предбанник можно с помощью двери и (если есть) окна.

Вконтакте

Качественно обустроенная вентиляция в бане решает две важнейшие задачи:

1. обеспечение людей необходимым количеством свежего воздуха во время процедур;
2. быстрое снижение влажности и просушка бани после их завершения.

При этом сохраняется необходимая температура, обеспечиваются комфортные условия, устраняется опасность появления затхлого запаха, грибка, плесени, уменьшается расход топлива. Если не будет организована правильная вентиляция в бане, то ее деревянные конструкции приходят в негодность всего за пару сезонов.

Надежная вентиляция бани предохраняет от воздействия газа угарного при печном отоплении.

При необходимости вентиляция способна решить проблему быстрой регулировки температуры. В ряде случаев для больных людей или детей требуется ускоренное снижение температуры и ее дальнейшее поддержание на новом уровне.

Согласно действующим нормативам качественная вентиляция бани должна обеспечить кратность воздухообмена на уровне 5…10 объемов помещения в течение часа.

Может применяться естественный либо принудительный с использованием вентилятора приточно-вытяжной воздухообмен. Естественная вентиляция для бани отличается простотой, отсутствием затрат на электроэнергию, надежностью. Ее особенностью является обязательное наличие отдушин подвода/отвода воздуха с устройством регулирующих заслонок.

Комбинированный вариант использует вентилятор – для интенсификации воздухообмена. Для механической разновидности вентиляции управление производится датчиками влажности и температуры.

Эффективная вентиляция – необходима во всех помещениях бани

Правильная вентиляция для бани должна соответствовать следующим принципам:

1. при проектировании бани выбирается
2. обустройство вентиляционных каналов, приточных и выходных отдушин производится во время строительства;
3. площадь отверстия вытяжки обязательно превышает площадь отверстия притока, иначе не получится добиться доступа необходимого количества свежего воздуха;
4. расчет площади вентиляционного отверстия производится из зависимости 24 см.кв площади отдушины на один кубометр объема помещения;
5. запрещено располагать отверстия вытяжки и притока на одной прямой во избежание нарушения правильности циркуляции воздуха;
6. обязательно обустраиваются вентиляционные задвижки для бани на приточных и выходных отверстиях.

Наличие регулировки живого сечения притока и выхода позволяет:

• заметно ускорить достижение нужной температуры парилки при закрытой вентиляции;
• добиться комфортных условий, регулируя интенсивность воздухообмена;
• подстроиться под погодные условия.

Комбинированная вентиляция в баню требует использования вентиляторов с уровнем защиты не меньше IP44 с теплостойкостью порядка 130 градусов.

Вентиляция в баню своими руками – особенности устройства

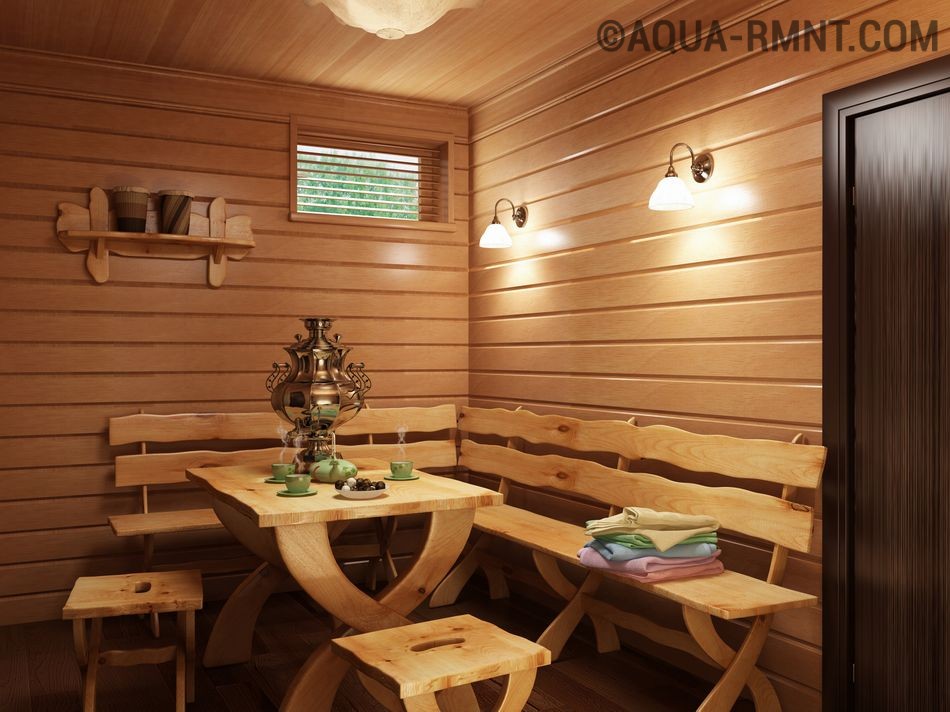

Правильная и эффективная вентиляция в предбаннике организуется по следующим правилам:

• часовая производительность должна трехкратно превышать объем предбанника;
• приток должен соответствовать выходу воздуха;
• движение воздуха направляется от жилой зоны к хозяйственной;
• наиболее эффективным считается комбинированный воздухообмен с вентилятором на вытяжке;
• решетка вентиляции обустраивается на двухметровом уровне от грунта.

Рассмотрим, как выполняется вентиляция в предбаннике бани своими руками:

1. дверь из парилки должна быть максимально приближена к печке для обеспечения комфортного температурного режима;
2. на противоположной стороне от парилки делают отдушину 0,15х0,2 м с регулировочной заслонкой;
3. устанавливают осевой вентилятор вытяжной;
4. приточная отдушина выполняют на полуметровой высоте над полом;
5. под полом предбанника обустраивают воздухопровод выхода горячего воздуха из парной, улучшая отопление.

Чрезвычайно важной является вентиляция пола в бане, позволяющая быстро его высушить и обеспечить долговечность и надежность покрытия. Основные правила ее выполнения:

• в подполе делают цементную стяжку с уклоном к трубе стока;
• для крепления лаг пола используют тумбы из кирпича;
• фундамент бани под настилом пола должен иметь отверстия для воздуха на противоположных сторонах, но не напротив друг к другу;
• при укладке настила между досками обеспечивают зазоры около 8 мм;
• обустраивают отметку чистового пола над уровнем поддувала печи;
• вентиляционные отдушины в подполе необходимо снабдить регулировочными заслонками и защитными решетками.

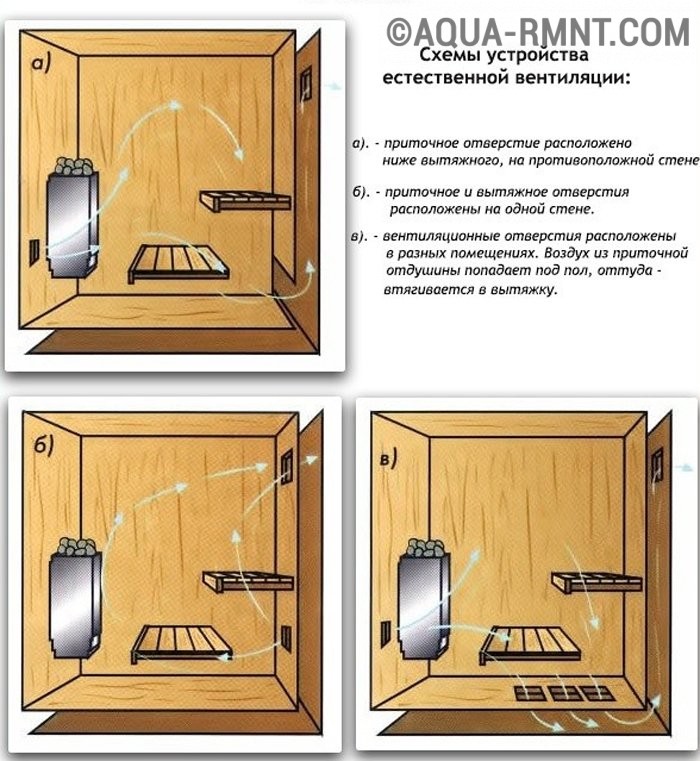

5 лучших схем вентиляции для бани

Лучшие результаты дает вентиляция бани – схема которой соответствует одному из пяти основных вариантов.

По первой схеме воздухообмена :

• отверстие приточное делают сзади печи на 50 см выше отметки каменки;
• отдушину вытяжки с вентилятором размещают на противоположной стенке на уровне порядка 250 мм выше отметки нулевой;
• прогреваемый печью холодный поток воздуха уходит под потолок, охлаждаясь, спускается ниже к отверстию вытяжки;
• гарантируется равномерность подогрева свежего воздуха.

Согласно второй схеме для осуществления воздухообмена:

• отверстия подачи и отвода воздуха делают на одной стене напротив печи;
• отдушину притока располагают внизу в 200…300 мм от пола, а вытяжки сверху в 200…300 мм ниже потолка;
• в вытяжном отверстии ставят вентилятор;
• в процессе циркуляции поток холодного воздуха идет на печь, отражается от нее вверх и под потолком идет к вытяжке.

Схема используется при наличии только одной внешней стены, используемой для отверстий подвода/отвода воздуха.

По третьей схеме вентиляция в парилке осуществляется так:

• приточная отдушина размещена позади печи в 200 мм над полом;
• отверстие вытяжки помещают на противоположную стенку также в 200 мм над отметкой пола;
• для интенсификации вытяжки применяют вентилятор, установленный в вытяжной отдушине.

Для этой схемы характерным является быстрый, равномерный нагрев воздуха, свежесть и комфорт.

Четвертая схема применяется для парилок с протекающим полом:

• отверстие для притока делают за каменкой на 200…300 мм выше пола;
• воздух нагревается, проходя каменку, и опускается под пол;
• оттуда отработанный воздух по вентиляционной трубе уходит вверх и выводится за крышу.

При постоянной работе печи вентиляция парной осуществляется по пятой схеме :

• приточное отверстие делают напротив каменки на дальней стене;
• выход воздуха осуществляется через печное поддувало.

Нередко вентиляция в парной русской бани выполняется по шестой схеме :

• приток происходит через отдушину в нижней части стены за каменкой;
• на противоположной стенке делают два выходных отверстия;
• отверстия вытяжки связаны гибкой трубой и оснащены заслонками;
• во время процедур верхнее отверстие закрыто;
• для быстрого проветривания и просушки парилки открываются обе отдушины.

Учитывая чувствительность древесины к повышенной влажности, для вентиляции бани из бруса необходимо :

Особенности вентиляции сауны

При сходстве принципов вентиляция сауны имеет некоторые особенности. Для различных помещений сауны рекомендованы следующие кратности воздухообмена:

• душевая – 50;
• комната массажа – 5;
• парилка – 5;
• комната для обеспечения отдыха – 3.

Отверстия подвода, отвода воздуха размещенные на противоположных стенах разносятся по диагонали.

Наиболее часто вентиляция для сауны выполняется по двум схемам:

1. Включает в себя приточную отдушину за печью над полом. С противоположной стены выполняются два отверстия выхода связанные вентиляционным коробом. Первое выходное отверстие делают в 100 см над полом, а второе ниже потолка. Такое размещение улучшает равномерность воздухообмена по объему помещения парилки.
2. Предусматривает приточную отдушину у печи немного выше ее уровня. Отверстие вытяжки в противоположной стене обустраивается ниже на 50 см. Для эффективной вытяжки на выходе устанавливается вентилятор.

Кирилл Сысоев

Мозолистые руки не знают скуки!

Содержание

Создать оазис гармонии среди горячего пара, текущей рекой из душевых воды или мини-бассейнов непросто. Эксплуатация бани требует соблюдения некоторых тонкостей еще на этапе строительства. Чтобы повышенная влажность не испортила строение, а спертый воздух не помешал банным процедурам, необходимо правильно выбрать и сделать вентиляцию.

Вентиляция в бане – схема и устройство

Приток и отток воздуха – важнейшее условие, поскольку воздухообмен строится на балансе приточной вентиляции (свежий воздух) и вытяжной – выход отработанного. Движение воздушного потока может происходить естественным, принудительным или комбинированным способом. От правильного выбора вентиляционной системы будет зависеть уровень влажности воздуха, циркуляция потока, теплообмен. При нарушении схемы и устройства вентиляции в бане нарушится микроклимат, будет трудно дышать, а на стенах появится плесень. Избежать этого помогут советы экспертов:

• Вытяжное отверстие должно находиться выше, чем приточное, потому что холодный воздух тяжелее теплого.
• Не рекомендуется делать вытяжное отверстие на потолке, поскольку это место прогревается медленнее других.
• Классическое расположение приточного отверстия – около печи и близко к полу.
• Вентиляция бани должна строится по принципу: приточные отверстия располагаются на противоположной стене от вытяжных, при этом на последних следует установить заслонки.

Вентиляция в парной

Чтобы подобрать правильную систему, продлевая жизнь строению и отделочным материалам, следует разобраться с особенностями каждого вида, а вентиляция парной бывает следующих типов:

Вентиляция в предбаннике

Парилка с ее высокой температурой часто окружена функциональными помещениями. Просушить элементы обстановки, поддержать комфортные условия, обеспечить приток обогащенного кислородом воздуха – вот основные функции вентиляции в предбаннике. Если парилка используется круглый год, то надо позаботиться о монтаже вентилятора, идеальный вариант – принудительная (механическая) система с выводом отработанного воздуха через туалет или моечное отделение. Естественный способ – открытее настежь двери и окна – это ненадежный способ проветривания предбанника.

Вентиляция в мойке бани

Правильно установить печь, распределить поток холодного и теплого воздуха так же важно, как и позаботиться о других банных процедурах. Желание помыться, ополоснувшись водой, потребует внимательного подхода к обустройству этого места. Чтобы под полом или в стенах не скапливалась сырость, нужна вентиляция в моечном отделении бани. Самый простой вариант – сделать совмещенную парную и мойку, а если эти помещения раздельные, то потребуется специальное оборудование для удаления конденсата.

Вентиляция в комнате отдыха бани

После активных банных процедур, когда перегретый воздух паровой расслабляет мышцы, хочется отдохнуть. Устройство вентиляции в комнате отдыха бани почти ничем не отличается от общих принципов. При небольшом размере помещения, где есть пару полок, и отсутствии контакта с водой можно с периодичностью устраивать сквозняк. Если же помещение большое, то необходима вентиляция для бани комбинированного вида. Среди новейших технических разработок лучше отдать предпочтение компактным устройствам – проветривателям.

Вентиляция в каркасной бане

Деревянные полы уже за пару лет прогниют, если не позаботиться о вентсистеме и просушке. Даже антисептическая обработка не справится с этим так, как вентиляция в каркасной бане, обеспечивающая приток свежего воздуха. Схема устройства естественной вентиляционной системы включает: каналы, трубу от печи, сквозную выемку, форточки, двери. Отдушина в бане располагается сверху, ближе к крыше, при этом для регулирования потока ее надо снабдить задвижкой или заслонкой. Принудительная вентиляция в бане из каркаса применяется там, где только одна из стен является наружной.

Вытяжка в бане из сруба

Из деревянного бруса получается традиционная русская парилка, и если правильно расположить отдушины, то направление воздушного потока создаст комфортные условия. Чтобы обеспечить полное проветривание, вытяжку в бане из сруба все же придется обустроить. Классический вариант предполагает устройство естественной схемы воздухообмена. Особенность поддувала печи-каменки, шибер с клапаном для дымохода, крепление вентиляторов для ускорения воздухообмена – все это необходимо, чтобы исключить образование слоя конденсата и сквозняка.

Как сделать вентиляцию в бане

Еще на этапе строительства придется предусмотреть создание вентиляционной системы. Как сделать вытяжку в бане, чтобы поддержать микроклимат? Бревна традиционной парилки укладывают с зазором, поэтому щели сруба пропускают свежий воздух, а проветривать можно с помощью сквозняка. Система вентиляции в бане кирпичной, из пеноблока или из других современных строительных материалов, потребует закладки вентсистемы с необходимым количеством приточных и вытяжных отверстий до начала возведения строения. Предпочтение следует отдать комбинированной или механической схеме.

Вентиляция басту

Чтобы сухой пар дарил жаркие объятия, мог обогревать полы и защищать стены от гнили, монтаж вентиляции басту производят так:

1. В фундаменте здания не нужны специальные отверстия, можно сделать деревянный пол со щелями. Оборудовать помещение стеклянной дверью с тремя навесами, хорошим уплотнителем, защелкой на магнитах.
2. Установить электрическую печь конвекционного типа, которая обеспечит режим циркулирования воздушных потоков по принципу перевернутого стакана.
3. Приток сделать под печью, а вытяжное отверстие – под полоком в 30 см от пола. Теплый воздух будет подниматься вверх по коробу под вагонкой и выводиться наружу через отверстие, которое следует сделать на противоположной стене от притока (по диагонали и как можно дальше).
4. Прогретый воздух заполнит парную, выталкивая холодный к низу. Если сделать канал со смежным помещением, то парилка будет отдавать часть тепла и ему.

Вентиляция сауны

Закладывать основы вентсистемы необходимо на стадии строительства, потому что переделка готового здания обойдется дороже. Краткая инструкция по проектированию вентсистемы бани выглядит так:

1. Допускается свободное расположение отдушин, поэтому подходит комбинированная или механическая система, включающая вытяжки для бани.
2. Для непрерывного притока свежего воздуха сделать отдушину на уровне полуметра от пола около печи, а вытяжное отверстие – на противоположной стене.
3. Обязательно установить регулируемые заслонки (затвор, шибер) на притоке и отводе для поддержания микроклимата.

Вентиляция в русской бане

Чтобы естественная вентиляция в парилке русской бани способствовала оздоровительному эффекту, при обустройстве необходимо придерживаться следующей схемы:

1. Позаботиться о возможности проветривания: окно, дверь, продухи.
2. Верхние уровни окна и двери должны совпадать, а выше – это место для теплового кармана. Для залповой вентиляции небольших парных простого проветривания хватит, чтобы быстро обновить воздух.
3. Печь с дымоходом – это естественная вытяжка для бани: отработанный воздух будет идти по коробу вверх, а приток осуществляться через щели внизу двери.
4. Для воздухообмена обустроить продухи: вытяжное отверстие под потолком, оборудовать его дверцей (заслонкой), а приток сделать рядом с печкой и установить вентиляционную решетку.

Видео: как правильно сделать вентиляцию в бане

Правильная организация воздухообмена в помещении бани - серьёзная задача, требующая профессионального подхода. Недостаточно построить баню, выполнить отделку интерьера, установить отопительное оборудование и мебель. Важно обеспечить эффективную вентиляцию помещений бани, сформировать благоприятный микроклимат, позволяющий наслаждаться водными процедурами и способствующий длительному ресурсу эксплуатации отделки, а также всего строения.

Вентиляция в бане - залог комфорта

Отдых в бане доставит удовольствие, если в помещении легко и комфортно дышится.

В парной температура вохдуха очень высокая, поэтому если в ней не будет вентиляции, можно задохнуться или получить тепловой удар

При нарушении правильного воздухообмена или при полном отсутствии вентиляции в парной будет трудно дышать и невозможно долго находиться.

Создать комфортный микроклимат позволяет система вентиляции, обеспечивающая поступление насыщенного кислородом воздуха и вывод «отработанных» воздушных масс.

Традиционная планировка банного комплекса предусматривает предбанник, отделение мойки, а также комнату для отдыха, и везде важно обеспечить эффективную циркуляцию воздуха.

Благоприятный микроклимат в комнате отдыха позволит расслабиться после посещения парилки

Повышенная концентрация влаги не доставляет удовольствия как в процессе водных процедур, так и во время отдыха. Организм человека чувствителен к недостатку кислорода и повышенной влажности.

Вывод однозначен: в бане нужно делать хорошую вентиляцию, чтобы в ней было приятно и комфортно не только париться, но и отдыхать.

Нарушение циркуляции воздуха или отсутствие вентиляции вызывает:

Виды и принципы обустройства вентиляции

Для любого типа бани (русская, финская сауна, турецкий хамам) предусматривается вентиляция, которая может осуществляться разными способами.

Естественный воздухообмен

Принцип образования конвекционных потоков воздуха основан на перепаде температуры и давления воздуха с уличной стороны и внутри помещения бани.

Разница температур способствует движению воздушных потоков

Максимальная эффективность воздухообмена достигается благодаря правильному расположению приточной и вытяжной вентиляционных магистралей.

Для вентиляции помещений русской бани и сауны применяется традиционное расположение воздушных каналов. Приточный воздуховод размещается на расстоянии 0,2–0,3 метра от пола, а вытяжная магистраль - на таком же расстоянии от потолка. Следует предусмотреть регулировочные заслонки в помещении, позволяющие оптимизировать воздушные потоки и обеспечить комфортный температурный режим.

Заслонка позволяет регулировать поступление воздуха в помещение

Естественная вентиляция должна обеспечивать воздухообмен, сохраняя температуру помещения и не создавая дискомфорта в процессе отдыха. Достоинства естественного воздухообмена - простота и незначительные затраты, связанные с отсутствием необходимости приобретения дорогостоящего оборудования.

Комбинированный вариант

Метод организации движения воздушных масс в помещении с использованием вентилятора, обеспечивающего циркуляцию, называется комбинированным. При этом какая-либо закономерность в расположение вентиляционных каналов отсутствует.

Схема вентиляции определяется индивидуально и предусматривает установку отдушины и канала, оборудованного вентилятором, который монтируется на приточной магистрали или вытяжном канале и создаёт необходимый перепад давлений.

Обеспечение воздухообмена в помещениях бани комбинированным методом удобно и экономически оправдано.

Принудительная циркуляция

Принудительную систему воздухообмена также называют механической. Система оборудована элементами автоматики, осуществляющими контроль температурного режима, регулировку влажности и интенсивности циркуляции масс воздуха.

Принудительный воздухообмен обеспечивает максимальный уровень комфорта.

Повышенные затраты, связанные с приобретением и установкой оборудования, а также сложности в обслуживании ограничивают применение системы механического воздухообмена в небольших банных помещениях.

Для помещений с увеличенной площадью используют принудительную циркуляцию, если естественный или комбинированный воздухообмен не эффективен.

Если помещения бани имеют большие размеры, в них нужно устраивать принудительную вентиляцию

Применяют следующие виды механической вентиляции:

1. Вытяжную, оборудованную фильтровальным элементом и вентилятором. Этот вид вентиляции обеспечивает эффективное удаление неприятных запахов и загрязнённых воздушных масс из помещений с бассейнами, моечных отделений и зон отдыха. Применение вытяжной системы нуждается в обеспечении притока свежего воздуха, необходимого для компенсации создаваемого вентилятором разряжения.
2. Приточную, обеспечивающую поступление воздуха, богатого кислородом. Насыщенные парами воздушные массы благодаря увеличенному давлению покидают помещение сквозь вентиляционные каналы, а также через имеющиеся зазоры в дверях и окнах. Объединение приточной магистрали с нагревательным устройством позволяет подавать свежий нагретый воздух. Конструкция приточного воздухообмена более сложная.
3. Приточно-вытяжную, объединяющую принцип действия приточной и вытяжной вентиляции. Использование этого принципа вентиляции в помещении сауны требует предварительного выполнения расчётов. Интенсивность циркуляции определяется исходя из того, что объём поступающего воздуха должен соответствовать объёму вытесняемого. С целью недопущения проникновения воздуха из санузла в зону отдыха соотношение умышленно нарушается. Это позволяет сформировать пониженное давление в туалетной комнате и направить в неё дополнительные потоки.

Принципы организации воздухообмена

Планируя устройство вентиляции, руководствуйтесь следующими рекомендациями:

Важно правильно рассчитать площадь вентиляционных магистралей. Сечение отдушины и воздуховода определяется размером помещения парной, на каждый кубический метр объёма которой необходимо предусмотреть 24 см 2 площади вентиляционного воздуховода.

Для комфортного пребывания в нагретом помещении парной обеспечьте возможность более чем пятикратного воздухообмена (воздух в парилке должен за час обновляться 5 раз). Схема расположения приточного канала и вытяжного воздуховода, а также их количество должны способствовать лёгкой циркуляции масс в парильном помещении.

Эффективный воздухообмен позволит увеличить ресурс эксплуатации деревянных полов. Для его обеспечения необходимо:

Правильное устройство вентиляции позволит в полной мере насладиться парной и получить огромное удовольствие от банного отдыха.

Видео: вентиляция в бане

Как сделать вентиляцию в бане своими руками

Организация циркуляции воздуха в каждом помещении имеет индивидуальные особенности.

Вентиляция предбанника

Тамбурное помещение или предбанник используется в качестве раздевалки. Отделение расположено вдали от зон с повышенной влажностью и температурой.

В вентилируемом помещении раздевалки всегда будет сухо и комфортно

Использование входной двери способствует притоку свежего воздуха и надёжной вентиляции раздевалки.

Расположение в верхней части стены вентиляционной решётки с клапаном позволит обеспечить естественный воздухообмен и контролировать объём поступающих воздушных масс.

При строительстве здания необходимо предусмотреть вентиляционное отверстие. Если воздушный канал отсутствует, то его необходимо сделать самостоятельно:

Воздухообмен в моечной

Моечное отделение, в котором установлен душ, вентилируется за счёт естественной циркуляции воздушных потоков, перемещающихся от помещений с повышенной влажностью к вентиляционным отдушинам или небольшим форточкам.

Проще всего проветривать моечное помещение можно с помощью форточки

Для повышения эффективности вентиляции и уменьшения влажности целесообразно оснастить душевую вытяжным вентилятором.

Выполняйте установку вентилятора по следующему алгоритму:

Для вентиляции моечного помещения применяйте вентиляторы с рабочим напряжением 220 вольт, имеющие небольшую мощность - 20–100 Вт.

Приобретая вентилятор, обратите внимание на возможность работы устройства при повышенной температуре и влажности, а также на степень защиты, которая не должна быть ниже IP44.

Организация циркуляции воздуха в парилке

Для вентиляции парной выполните 2–3 канала, предназначенных для воздухообмена. Одна магистраль обеспечит поступление свежего воздуха, а остальные позволят отработанным воздушным массам беспрепятственно покинуть помещение.

Увеличенный размер вытяжного канала позволяет быстрее проветривать помещение парной

Расположение каналов выполните согласно одной из предложенных схем вентиляции.

Интенсивность воздухообмена зависит от расположения и соотношения размеров приточных и вытяжных каналов

Выполнение отверстий на стадии строительства позволит сохранить целостность отделочных материалов и облегчить работы.

Площадь входящей магистрали должна соответствовать размеру выходного канала. Однако можно обеспечить более эффективный конвекционный поток, выполнив незначительное увеличение диаметра вытяжной магистрали.

Обязательное условие - установка регулируемых задвижек, позволяющих изменять интенсивность воздухообмена.

В деревянной бане задвижку лучше изготовить из той же из древесины, которая использовалась для внутренней отделки

Выполнение мероприятий по обустройству каналов не представляет сложности:

Видео: вентиляция в парилке

Создание микроклимата в комнате отдыха

Комфортный температурный режим и оптимальная циркуляция воздуха в комнате отдыха достигаются благодаря естественному воздухообмену.

Воздушный канал в верхней части стены обеспечивает достаточный приток свежего воздуха

Важно предусмотреть воздушный канал, оснащённый регулируемой задвижкой или вентиляционным клапаном. Это позволит при необходимости усилить интенсивность движения воздушных масс.

Для организации доступа свежего воздуха вместо вентканала можно использовать окно

Просверлить отверстие и установить задвижку не составит труда.

Видео: изготовление вентиляционного клапана

Варианты и схемы размещения каналов вентиляции

В бане можно использовать разные варианты расположения вентиляционных коммуникаций, предусматривающие естественную циркуляцию воздуха и применение вентилятора.

Различные варианты устройства вентиляции отличаются расположением каналов, но обеспечивают высокую эффективность воздухообмена

Обеспечить комфортное принятие банных процедур позволит одна из предложенных схем естественного воздухообмена, предусматривающих следующие варианты размещения вентиляционных магистралей:

Добиться благоприятного температурного режима и комфортной влажности позволяют схемы воздухообмена, предусматривающие установку вентилятора:

Помните, что определение производительности вентиляторной установки производится путём умножения объёма парилки на коэффициент воздухообмена.

Например, для определения требуемого воздухообмена в парилке площадью 10 м 2 , имеющей высоту 2 метра, необходимо умножить объём на коэффициент воздухообмена, равный 5 (мы уже говорили выше, что в парилке воздух должен полностью обновляться 5 раз в час). Полученное значение производительности вентилятора составляет 10 х 2х 5 = 100 м 3 /ч.

Вентиляция воздуха с подогревом

Обеспечение воздухообмена с одновременным нагревом поступающего воздуха осуществляется в бане различными путями. Они предусматривают использование вентилятора или естественный воздухообмен. Например, располагая определённые воздушные каналы в непосредственной близости от горячей печи, можно одновременно осуществить приток насыщенного кислородом воздуха и повысить его температуру благодаря разогретой поверхности отопительного агрегата.

Для того чтобы создать благоприятный температурный режим, комфортную влажность и плавный нагрев поступающих воздушных масс, приходится использовать заглушки или шиберные заслонки, расположенные на воздушных магистралях. Осуществлять вентиляцию, одновременно производя подогрев воздуха - это довольно сложная задача.

Каждый отопительный агрегат имеет свой индивидуальный «характер». Только в результате экспериментов можно подобрать оптимальный режим воздухообмена и обеспечить комфортную температуру в помещении бани.

Для повышения температуры поступающих воздушных масс можно использовать электрокалорифер, нагревающий поступающий в помещение воздух. Это ещё один вариант вентиляции воздуха с одновременным подогревом.

Поступающий через вентиляционные каналы воздух может предварительно подогреваться калорифером

Мощность электрического нагревателя подбирается экспериментальным путём.

Применяемое в помещениях бани электрооборудование должно выдерживать повышенную температуру и влажность, быть надёжно заземлено и иметь класс защиты не ниже IP44.

Совмещение вентиляции воздуха с нагревом позволяет создать комфортные условия для отдыхающих, а также уменьшить затраты, связанные с обогревом помещения с помощью отопительного оборудования.

Знакомство с принципами организации правильной циркуляции воздуха в парной, а также остальных помещениях сауны и бани, позволит самостоятельно организовать процесс эффективного воздухообмена. Важно правильно выполнить расчёт размеров воздушных магистралей и оптимально разместить входные отверстия каналов в помещениях. Помните, что на степень циркуляции воздуха дополнительно влияет конструкция нагревательного устройства и дымохода. Соблюдая рекомендации, можно избежать ошибок и получить удовольствие от оздоровительных процедур в бане с комфортным микроклиматом.

Чтобы успешно выполнить весь намеченный перечень работ, нужно, как минимум, осмысленно подойти к осуществлению технологических операций, проштудировать практические рекомендации и фото различных вариантов вытяжных систем.

Механическая схема

Одновременно является самой дорогой, но и самой эффективной. Для комплектации понадобятся вентиляционные клапаны для сауны, фильтры, диффузоры, устройство для нейтрализации шумов и иные компоненты.

Такой тип вентиляции сауны и парилки считается самым легким для организации своими руками. Но это можно сказать лишь о процессе ее установки, потому как достаточный воздухообмен можно организовать лишь после точных просчетов. К тому же, у такой системы присутствует и ряд отрицательных моментов. К примеру, она зависима от скорости ветра и его направленности.

Организовать такую систему несложно, главное – разобраться в работе основных ее составляющих элементов.

Если говорить о парной, то в ней приточные отверстия нужно монтировать на стенах у пола, а также возле печи. Так холодный воздух с улицы сможет быстрее прогреваться. К тому же, это не даст непрогретому воздуху попадать в место, где человек парится.

Установка вытяжки

Отверстия для вытяжки всегда делаются на стенах с противоположной стороны от приточных каналов. В парилке таких вытяжек должно быть две, одна – на уровне 1 мот пола, а вторая – под потолком (прочитайте: «Как сделать вытяжку в бане – проектирование и монтаж вентиляции»). Между собой они соединятся коробом. Чтобы на силу вентилирования не влияла сила ветра и высота фановой трубы, дополнительно следует установить вентилятор.

В общем, обустраивая такую схему вентиляции, для контроля микроклимата и потоков воздуха, следует вмонтировать регулируемые заслонки (то есть затворки или шиберы).

Включаем вентилятор, полностью открываем все задвижки и двери – в течение 5-10 минут происходит полное замещение воздуха свежим.

Процесс прогрева

Наиболее сложным в плане обустройства вентиляции является парная или моечная, если их функции совмещены. Рассмотрим несколько эффективно работающих схем вентиляции для этих банных помещений.

Одна из самых популярных схем обустройства банной вентиляции. Приточный проем выполняется на небольшой высоте от пола в пределах 250-350 мм. Он должен располагаться в непосредственной близости от печки, можно прямо за нею.

Вытяжной проем устанавливают на противоположной стене вблизи потолка. Расстояние между ними должно составлять около 150-250 мм. Тогда воздушные массы движутся таким образом.

Так движутся воздушные массы, если приточное отверстие находится у печи, а вытяжное на противоположной стене под потолком

Поступая через приточный проем, воздух попадает в зону нагрева печи, здесь он вытесняет более легкие уже подогретые воздушные массы, которые поднимаются к потолку и движутся к противоположной стене в сторону вытяжного отверстия. Таким образом в помещении присутствуют только смешанные или теплые, а так же горячие воздушные потоки. Зона максимального обогрева находится под вытяжным проемом.

Именно здесь оптимально расположить полок. Достоинство схемы в том, что холодные воздушные массы в помещении практически отсутствуют, поскольку сразу же после поступления внутрь они прогреваются от печи.

Схема вполне работоспособна с использованием естественной циркуляции, может работать и с принудительной. В последнем случае хороший эффект дает вытяжной вариант, когда в верхний проем устанавливается вентилятор.

Его мощность нужно правильно рассчитать, иначе не избежать возникновения сквозняков при избыточной мощности и замедленной циркуляции воздуха при недостаточной. Для возможности дополнительного регулирования в приточный проем желательно установить подвижные жалюзи, что позволит управлять не только интенсивностью потока, но и в некоторой мере его направлением.

Может показаться, что это малоэффективно, но в данном случае и вытяжной и приточный проем располагаются на одной стене. Такая схема работает и незаменима в случае если отсутствует возможность обустройства проемов на разных стенах.

Например, баня обустроена в доме и имеет только одну стену, выходящую на улицу. В этом случае приточный проем располагают в нижней части стены на высоте порядка 200 мм от пола.

Такая схема станет хорошим решением для пристроенных к дому бань, у которых только одна стена граничит с улицей

Напротив приточного отверстия следует установить печь. Вытяжной проем обустраивают над приточным на расстоянии около 200 мм от потолка. Прохладные массы воздуха поступают внутрь комнаты и движутся в направлении печи. Это обусловлено принципом конвекции.

В районе печки холодный поток вытесняет нагретый, который по широкой дуге, охватывающей всю комнату, поднимается к вытяжному отверстию.

Таким образом схема эффективно работает. Благодаря расположению отопительного прибора входящий поток приточного воздуха движется достаточно интенсивно, что стимулирует воздухообмен в целом. Можно установить вентилятор в вытяжку, чтобы несколько ускорить циркуляцию потоков воздуха. На приточный проем рекомендуется поставить регулируемую решетку.
