Как правильно делать заземление дома. Как сделать заземление в частном доме? Заземление и бытовая техника

Заземление является необходимой мерой в любом частном доме или квартире. Это гарантирует безопасность использования электрических приборов и защищает от риска коротких замыканий. Если вам необходимо выполнить заземление в частном доме своими руками: 220 В и 380 В — это две сети, для которых вам потребуется выполнить различные действия для заземления. Для первого варианта подходит нормальное обнуление без установки контура, но для второго обязательный контур заземления.

Нужно ли заземление в частном доме

Заземление усиливает уровень безопасности для вашей электроники. Вот как это работает:

• Электричество проходит путь наименьшего сопротивления. Если прибор, такой как тостер, сломается, электричество может попасть в металлическую оболочку снаружи тостера.
• Прикосновение к нему может привести к серьезному шоку, травме или даже смерти. Но если электрическая система заземлена и тостер подключен с заземлением, электричество не будет поступать наружу тостера. Оно будет уходить в землю. .
• Электрическая система может быть заземлена с помощью различных типов устройств. «Заземляющий провод» — это просто провод, подключенный к вашей электрической системе, который надежно вставлен в землю. Металлические трубы (электрики называют их «кабелепроводом»), которые удерживают и защищают электропроводку, также могут выполнять функцию заземления.

Для чего нужно заземление в частном доме?

Заземление защищает не только людей, но и чувствительную электронику.

Без заземления электрические заряды накапливаются в проводке и создают небольшое, но постоянное повреждение чувствительной электроники. Это повреждение может сократить срок службы компьютеров, телефонов, любых электроприборов с «умными» (компьютерными) компонентами и, возможно, холодильником или сушилкой.

Электрический ток представляет собой устойчивый поток электронов. Подобно тому, как вода бежит вниз по склону, электроны движутся к положительному заряду, такому как почва (например, удары молнии) или заземлённый контакт на зарядном устройстве. Металл и вода являются хорошими проводниками электричества, потому что они слабо удерживают электроны и являются относительно плотными, что позволяет электрическому току течь через них.

Для электрического тока необходима цепь из проводящего материала. Правильно построенный электрический забор является потенциальной цепью. Электрический ток передается от источника питания через провода забора. Заземляющие стержни установлены и подключены к источнику питания. Когда живой организм касается контура, цепь замыкается, позволяя электрическому току течь от источника энергии, через провода забора, сквозь тело, во влажную почву, к заземляющим стержням и обратно к клемме заземления на источнике энергии.

Строительство электрического забора означает создание потенциальной цепи: цепи, которая правильно закрывается, когда что-то касается горячей проволоки и почвы одновременно.

Чем заземление отличается от громоотвода

Системы защиты от света — это первоклассная проводящая сеть, спроектированная по образцу клетки Фарадея, которая используется для защиты конструкции от воздействия грозовых разрядов (прямых или косвенных).

Система заземления — это сеть проводников низкого качества, предназначенная для обеспечения возможности передачи электрической энергии (из сети высокого качества) из сети проводников в окружающую естественную почву (землю). Много различных первоклассных проводниковых сетей полагаются на систему заземления для разряда нежелательных электрических энергий. Это включает в себя систему молниезащиты, но также включает в себя основную электрическую сеть заземления, конструкционную сталь здания, системы заземления телефона и интернета, системы заземления компьютерных комнат серверов, системы статического заземления, системы заземления газопроводов, заземление водопроводных труб и многое другое.

Таким образом, упрощенная взаимосвязь между системой молниезащиты (LPS) и системой заземления состоит в том, что LPS улавливает электрическую энергию и направляет ее от конструкции к системе заземления, которая затем рассеивает электрическую энергию в земле.

Устройство заземления в частном доме

Схема заземления в частном доме включает в себя следующие элементы:

• три вертикальных заземления, которые вбиваются в землю. Они могут быть выполнены в виде угла;
• три горизонтальные стальные полосы, которые соединяют вертикальное заземление;
• стальная полоса, которая действует как проводник между контуром заземления и распределительным щитом.

Виды контуров заземления в частном доме

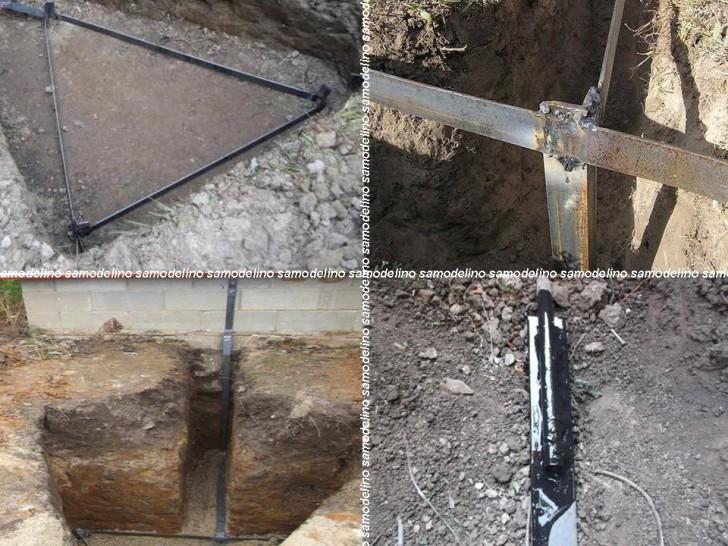

Контуры заземления могут быть в виде треугольника, прямоугольника, овала, линии или дуги. Оптимальный вариант для частного дома - треугольник, но вполне подойдут и другие.

Виды заземления в частном доме могут быть смешанные, то есть сочетать в себе разные типы контуров и материалов.

Треугольник

Штыри забивают на глубину 2,5 метра, то расстояние между ними должно быть 2,5-5,0 м. В этом случае при измерении сопротивления контура заземления получаются оптимальные показатели.

Линейный контур заземления

Альтернативный метода, который состоит из цепочки штырьков. Выполняется тогда, когда обычный контур сделать невозможно. Правильное заземление в частном доме начинается именно с обустройства контура.

Элементы контура заземления

Групповой контур — это непреднамеренно индуцированный контур обратной связи, собранный двумя или более цепями, имеющими общее электрическое заземление.

В идеале все заземленные точки электрической системы должны иметь одинаковый потенциал. Однако разные точки одной и той же системы заземления могут иметь разные потенциалы из-за:

• Вариации в сопротивлении почвы;
• Расстояние между заземляющими проводниками;
• Напряжение и ток переходных напряжений от осветительных или тяжелых токовых нагрузок;
• Объекты или здания с неисправной заземлением.

Контур заземления в основном формируется в установках оборудования, состоящих из нескольких периферийных устройств и устройств, подключенных к разным источникам питания, и использующих линии данных, видео или аудио провода для связи. Если существует разница между различными основанием опорного напряжения, ток будет течь от более высокой точки опорного заземления на более низкий по круговой траектории, которая использует линию передачи данных.

Ток вызывает индуктивные напряжения заземления, что может привести к нестабильному заданию заземления для системы. Они также являются основным источником шума и помех в электронных схемах, таких как видео, звук и компьютерные системы. Нежелательный шум ухудшает сигналы и может привести к потере данных. Кроме того, контур заземления может создать опасность поражения электрическим током, особенно на открытых металлических частях, доступных для пользователя.

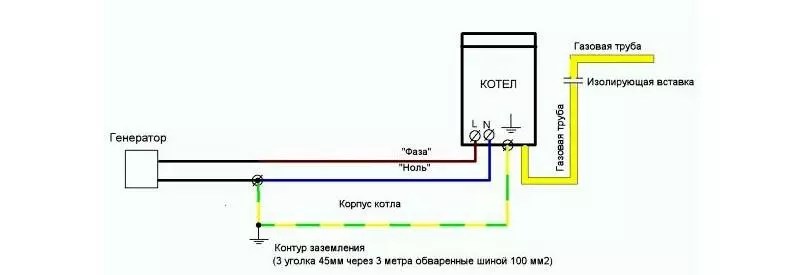

Рис 1. Как правильно заземлить дом.

Устранение помех

Для уменьшения или предотвращения возникновения контуров заземления используются различные методы подключения и схемы.

1. Подключите все физически соединенные устройства к одной розетке и убедитесь, что заземленные вилки подключены к той же цепи, а незаземленные используются в другой розетке.
2. Запуск оборудования из той же цепи с общим заземлением
3. Схематическое проектирование: две общие конструкции блока питания:
   • Плавающий выход: изолирует выходное напряжение от влияния контуров заземления, отделяя линию и нейтральные провода от заземления источников. Это подходит для применений, где помехи от контуров заземления могут повредить чувствительные электронные схемы или привести к ошибкам в измерительном оборудовании.
   • Заземленный выход: нейтраль заземлена и привязана к заземлению шасси источника. Заземление шасси также связано с выводом заземления входа источника питания. Они используются в приложениях, где требуется заземленная нейтраль, а также для соответствия государственным нормам.

В чем разница зануления и заземления

Если в однофазной системе электропроводки устанавливается трехпроводной кабель (ноль, земля, фаза), а в трехфазной – пятипроводной (три фазы вместо одной), то это совершенно точно заземление без зануления.

Материал для контура заземления

Что нужно для обустройства:

• Картонная коробка размером около 20×17 см (7,5×6,5) Ins;
• Алюминиевая фольга;
• Кабель;
• Лента (лучше всего подходит электрическая или клейкая лента);
• Резистор 100 кОм;
• Синяя лента или двухсторонняя лента для крепления (опция);
• Трехконтактная вилка (три лезвия).

Заземляющий электрод

Заземляющий электрод должен состоять из одного или нескольких заземляющих стержней (также заземляющей пластины или заземляющего мата), соединенных между собой заземленной лентой или кабелем, который должен иметь общее суммарное значение сопротивления, в любое время года и до присоединения к другому заземленному. системы или средства заземления, не превышающие 1 Ом. Расстояние между 2 стержнями не должно быть менее 6 метров.

Сопротивление заземления главного кольца не должно превышать 1 Ом.

1. Заземляющий электрод кольцевого типа должен состоять из заземляющих проводников в замкнутом контуре, скрытых в фундаментах наружных стен под гидроизоляцией или, альтернативно, на расстоянии 0,6 м по периметру фундаментов зданий, как показано на чертежах. Подключите все заземляющие проводники к этому кольцу. Изолированные флажки для подключения к зданию, из того же материала, что и заземляющие проводники, должны быть расположены в местах расположения служебного входа и в помещениях главного распределительного щита, заканчиваясь точками заземления болтового типа (шпильками) или контрольными звеньями для присоединения основной заземляющей шины. , При необходимости необходимо предусмотреть дополнительные заземляющие стержни, соединяющиеся с заземляющим кольцом, чтобы снизить сопротивление заземляющего электрода до приемлемого значения.
2. Функциональный заземляющий электрод должен быть предусмотрен отдельно от другого заземляющего (ых) электрода (ов) через искровой разрядник (470 В), но соединен с ним. Функциональные заземляющие электроды должны использоваться для заземления электронного оборудования (коммуникационное оборудование, цифровые процессоры, компьютеры и т. д.) В соответствии с требованиями конкретного раздела «Спецификации и рекомендации производителя».
3. Альтернативный заземляющий электрод. После утверждения могут использоваться другие типы заземляющих электродов, в том числе:
   • Медная пластина (ы)
   • Ленточные коврики (полоски)

Стержень

1. Главный заземляющий стержень должен быть предоставлен в точке входа в пункт обслуживания или в главную распределительную комнату, как описано в Спецификации или показано на чертежах. Подключите все заземляющие провода, защитные провода и соединительные провода к главной заземляющей шине.
2. Обеспечьте 2 изолированных основных заземляющих провода, I на каждом конце шины, соединенных через испытательные соединения с заземляющим электродом в 2 отдельных заземляющих колодцах.
3. Проводник должен быть рассчитан таким образом, чтобы выдерживать максимальный ток замыкания на землю системы в точке применения с конечной температурой проводника, не превышающей 160 град. С (320 град. F) не менее 5 секунд.
4. Длина главных заземляющих проводников должна быть не менее 120 мм2, или как того требует конкретный раздел Спецификации. Главная заземляющая шина должна быть расположена в доступном месте в электрическом помещении и иметь четкую маркировку.
5. Основная заземляющая шина должна быть в форме кольца или колец из оголенных проводников, окружающих или находящихся внутри области, в которой находятся предметы, подлежащие заземлению. Если установлено 2 или более колец, они должны быть соединены как минимум двумя проводниками, которые должны быть широко разнесены.
6. Испытательные соединения (испытательные соединения) должны быть расположены в доступном месте на каждом главном заземляющем проводнике, между клеммой заземления или шиной и заземляющим электродом.

Проводники

1. Защитные проводники должны быть отдельными для каждой цепи. Выбор размеров должен соответствовать таблице стандартов.
2. Защитные проводники не должны быть образованы трубопроводом, магистралью, воздуховодом или тому подобным.
3. Непрерывность защитных проводников: последовательное подключение защитного проводника от одного элемента оборудования к другому не допускается. Посторонние и открытые проводящие части оборудования не должны использоваться в качестве защитных проводников, а должны соединяться с помощью болтовых зажимных соединителей и / или пайки с непрерывными защитными проводниками, которые должны быть изолированы с помощью формованных материалов. Оболочки проводников должны быть из ПВХ желто-зеленого цвета, чтобы соответствовать требованиям с минимальной толщиной 1,5 мм.
4. Только неизолированные ленточные проводники должны использоваться для заземляющих электродов или ячеек контроля напряжения.
5. Заземленные в земле проводники, как правило, должны прокладываться на глубине 1000 мм ниже подземных силовых кабелей в вырытой траншеи. Засыпка вблизи проводника не должна содержать камней, а вся засыпка должна быть хорошо уплотнена. Все проводники, не заглубленные в землю, должны быть выпрямлены непосредственно перед установкой и поддерживаться на расстоянии от смежной поверхности.
6. Импеданс контура замыкания на землю: Для конечных цепей, питающих розетки, импеданс замыкания на землю на каждой розетке должен быть таким, чтобы отключение защитного устройства при превышении тока происходило в течение 0,4 секунды. Для конечных цепей, питающих только стационарное оборудование, полное сопротивление контура замыкания на землю в каждой точке использования должно быть таким, чтобы отключение происходило в течение 5 секунд. Используйте соответствующие таблицы и представьте их для утверждения инженером.

Эквипотенциальное соединение

1. Дополнительное эквипотенциальное соединение: Соедините все посторонние проводящие части здания, такие как металлические водопроводные трубы, дренажные трубы, другие сервисные трубы и дуэли, металлические кабелепроводы и дорожки качения, кабельные лотки и броню кабеля с ближайшими клеммами заземления с помощью проводников эквипотенциального соединения. Сечение проводника защитного соединения должно составлять не менее 1/2 защитного провода, соединенного с соответствующей клеммой заземления, с минимальным 4 мм2.
   • Отдельные компоненты металлических конструкций установки должны быть связаны со смежными компонентами, образуя электрически непрерывный металлический путь к соединительному проводнику.
   • Небольшие электрически изолированные металлические компоненты, установленные на непроводящей строительной ткани, не должны быть прикреплены к основной шине заземления.
   • Болтовые соединения в металлических конструкциях, включая трубопроводы, которые не обеспечивают прямого металлического контакта, должны быть соединены проводником, или обе стороны соединения должны быть отдельно соединены с землей, если соединение не предназначено для того, чтобы быть изолированным соединением для катодной защиты или других целей.
2. Основное эквипотенциальное соединение: Основные входящие и исходящие водопроводные трубы и любые другие металлические сервисные трубы должны быть соединены основными проводниками эквипотенциального соединения с главной клеммой заземления или шиной. Соединительные соединения должны быть как можно короче между точкой входа / выхода служб и главной заземляющей шиной. Там, где установлены счетчики, склеивание должно производиться со стороны помещения счетчика. Сечение проводников должно быть не менее 1/2 сечения заземляющего провода, подключенного к нему, и не менее 6 мм2.

Защита заземления

• Соединение каждого заземляющего проводника с заземляющим электродом и каждого соединительного проводника с посторонними проводящими частями должно маркироваться в соответствии с правилами.
• Защитные и заземляющие проводники должны быть идентифицированы по сочетанию зелено-желтого цвета изоляции или покраске шинных проводников этими цветами в соответствии с утверждением.
• Проводник заземления источника (или провод заземления нейтрали) должен быть идентифицирован по всей его длине с помощью непрерывной черной изоляции, обозначенной как «заземление нейтрали». Яма заземляющего стержня заземления должна быть также четко обозначена.
• Открытые соединительные швы внешнего заземления или заземляющего проводника должны быть защищены от коррозии с помощью масленок или ленты Denso (битумная лента) или одобрены аналогично.
• Система заземления и молниезащиты для любого нового расширения должна быть соответствующим образом подключена к существующей системе.
• В общем случае соединения заземляющего проводника со структурами, соединения внутри проводников системы молниезащиты должны быть экзотермического типа с медной сваркой, если не указано иное.

Контур заземления в частном доме своими руками

Многие владельцы частных домов и квартир знакомы с проблемой старой и ветхой электропроводки, к которой может быть очень сложно подключить землю. Единственным правильным вариантом в этом случае является полная замена старой проводки на новую. Однако не каждый может себе это позволить, поэтому иногда приходится справляться с тем, что у вас есть.

Если невозможно заменить всю проводку, то, по крайней мере, вам необходимо установить новые розетки, выключатели и распределительные коробки. В то же время нет необходимости менять их макет. При установке новых розеток очень важным моментом является контроль заземляющих проводов. Они должны быть расположены в распределительных коробках и достигать заземляющей шины через распределительный щит. Крепится на корпусе щита.

Другим относительно простым и дешевым вариантом правильного заземления в частных домах является полное отключение старой проводки.

В этом случае он просто отсоединяется от экрана и остается в стене, а новая проводка проложена снаружи. Пластиковые крышки хорошо подойдут для этой цели, а новые выключатели и розетки могут быть установлены в существующие отверстия в стенах.

Для обновления распределительных коробок достаточно будет просто удалить старые провода из них. Новая схема подключения относительно проста в сборке, если у вас есть все необходимые компоненты:

• кабельные каналы для защиты внешней проводки;
• провода;
• розетки, выключатели и распределительные коробки.

Если вам необходимо провести новую проводку в старом доме и заземлить электрическое оборудование, вам также нужно будет установить новый распределительный щит. В этом случае старую проводку можно оставить, но к ней необходимо подключать только маломощные электроприборы.

Кстати, оптимальным местом для захоронения земляных петель в частном доме своими руками является северная сторона дома, поскольку там обычно максимальная влажность почвы. Соответственно, сопротивление распространению будет минимальным.

Требования к заземлению следующие:

• длина вертикальной планки должна быть не менее 16 мм;
• горизонтальный — от 10 мм;
• минимальная толщина стали — 4 мм;
• минимальный диаметр стальных труб — 32 мм.

Перед началом установки контура заземления необходимо выбрать место под ним. В месте, выбранном для приводных стержней, не должно быть никаких коммуникаций, и для того, чтобы убедиться в этом, необходимо согласовать площадку с соответствующими службами: газ, вода, телефон и теплоэнергетика.

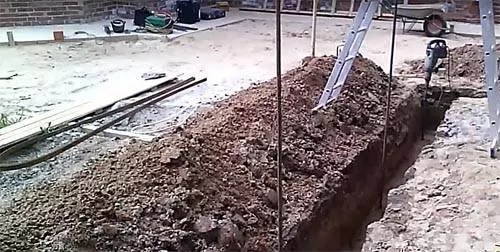

Идеальное место для расположения контура заземления — отмостка дома. Лучше всего сделать контур линейным, вы также можете уложить его по периметру, если у него есть средства, время и желание. Чаще всего заземление выполняется в форме различных геометрических фигур, таких как треугольник, многогранник или прямоугольник. Установка линейного контура хороша тем, что вы всегда можете увеличить его.

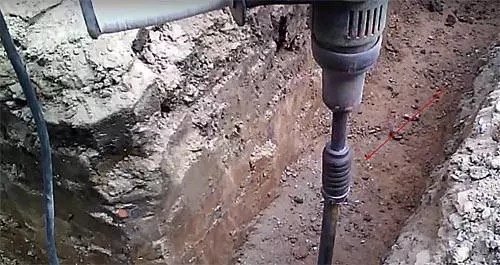

Как сделать заземление в частном доме максимально простым? Для этого достаточно просверлить отверстие глубиной около 2 м, используя ручную дрель, и вставить в него первый заземляющий стержень. Если он легко упал на землю, следующий может проехать немного глубже, но вы не должны превышать глубину 3 м, в противном случае заземляющий выключатель может просто застрять.

После того, как все заземляющие устройства врезаны в землю, их необходимо разрезать сверху примерно на 15-20 см ниже уровня земли. Затем между ними необходимо вырыть котлован соответствующей глубины, вдоль которого прокладывать шатуны. Их можно закрепить с помощью сварных или болтовых соединений, но при последнем варианте придется периодически проверять, удалять ржавчину и затягивать контакты.

Полезный совет! Лучше всего соединять элементы контура заземления сваркой. Тогда вам не придется постоянно проверять контур, и сопротивление распространению останется постоянным даже через несколько лет.

Контур заземления ПУЭ нормы

«Землю» подключают к спец.шине. От неё «земля» подключается к каждой линии и разводится по дому.

Монтаж заземления

Как сделать заземление в частном доме своими руками, чтобы все размеры совпали с рекомендациями СНиП? Инструкция как правильно сделать заземление в частном доме самому:

1. Имеются заземляющие стержни из меди или оцинкованного металла. Хотя медь является более проводящей, она также корродирует быстрее.
2. Корродированный металл не является хорошим проводником и может препятствовать замыканию цепи.
3. Оцинкованные стержни прослужат дольше медных, потому что они защищены от коррозии. Заземляющие стержни должны торчать из почвы на 10 — 15 см (4 — 6 дюймов).
4. Зажимы заземляющего стержня предназначены для подачи электричества от стержня к возвратному проводу и работают лучше, чем зажимы домашнего изготовления или предназначенные для другой цели.
5. Дважды проверьте, что латунные зажимы используются с медными стержнями, а разнородные металлические (не подверженные коррозии) зажимы используются с оцинкованными стержнями: смешивание металлов может вызвать коррозию компонентов быстрее.
6. Для обеспечения того, чтобы заземляющие стержни соприкасались с достаточным количеством влаги в почве, чтобы завершить контур, рекомендуется устанавливать 90 см (3 ‘) заземляющего стержня ниже уровня воды для каждой джоуля мощности, выдаваемой источником питания.
7. Уровень грунтовых вод — это уровень, ниже которого земля насыщается водой, и глубина может сильно варьироваться в зависимости от местоположения. Там, где земля сухая или уровень грунтовых вод низкий, это может быть невозможно — регулярное опорожнение ведра воды на каждый заземляющий стержень может помочь поддерживать контакт.
8. Требуемую длину можно разделить между несколькими заземляющими стержнями, но они должны быть расположены на расстоянии не менее 3 м (10 ‘) друг от друга, в противном случае они действуют как один заземляющий стержень.
9. В областях с очень малой глубиной до коренной породы может оказаться невозможным зарыть стержни достаточно глубоко, чтобы правильно заземлить ограждение. Некоторые фермеры добились успеха в таких ситуациях с использованием заземляющих плит для заземления домов. Их можно найти во многих хозяйственных магазинах.

Тестовые работы на работоспособность

Проверяется качество работы двумя способами:

1. электрическим прибором (тест качества и корректности работы);
2. мультимером.

Почему нельзя делать отдельные заземления

Для правильной работы автоматических выключателей необходима связь между нейтралью и землей. Устройства защиты от перегрузки по току (OCPD), такие как автоматические выключатели и предохранители, на самом деле требуют короткого и интенсивного увеличения электрического тока (короткого замыкания), чтобы обнаружить неисправность и отключить цепь. Без резкого и резкого увеличения электрического потока неисправность может продолжаться без включения автоматического выключателя для остановки потока. На самом деле это происходит довольно часто и может быть легко измерено путем проверки количества тока, протекающего по заземляющему проводнику. В большинстве случаев он должен быть меньше 1 А. Если ток, протекающий по заземленному проводнику, превышает ампер, и вы не находитесь в среде высокого напряжения (600 В +),

Чтобы визуализировать причину, по которой требуется связь между нейтралью и землей, необходимо рассмотреть всю электрическую цепь от 120-вольтной розетки вплоть до вспомогательного трансформатора, висящего на полюсе:

• В правильно спроектированной цепи, если возникнет неисправность на 120-вольтной розетке между горячим проводом и землей, ток будет течь через заземляющий провод обратно к главной панели, где он будет перемещаться к нейтральному проводу через связь между нейтралью и землей, вплоть до вспомогательного трансформатора, отсоединение горячего провода до автоматического выключателя, отключение автоматического выключателя.
• В неисправно спроектированной цепи, если возникнет неисправность на 120-вольтовой розетке между горячим проводом и землей, ток будет течь через заземляющий провод обратно к главной панели, где, поскольку он не имеет нейтрали к — заземлению, ток будет проходить через заземляющий стержень в землю и поперек земли, а также вверх по заземляющему стержню и к вспомогательному трансформатору, обратно по горячему проводу к автоматическому выключателю.
• Сопротивление земли почти всегда слишком велико, чтобы позволить току, достаточному для размыкания выключателя, и вы в конечном итоге получаете постоянное замыкание на землю, которое никогда не отключает выключатель, и это действительно опасная ситуация. Вы не можете использовать землю в качестве проводника.

Другая проблема, которая может возникнуть, заключается в том, что в системе могут существовать несколько (и незаконных) нейтральных связей (в основной панели разрешена только одна связь). Когда это происходит, и земля, и нейтраль становятся токонесущими проводниками, что фактически означает, что у вас есть два нейтральных провода, идущих параллельно. Это делит ток и помещает электрическую энергию в шасси всех металлических объектов в системе. Еще одна опасная ситуация.

Кроме того, воздействие энергии вспышки дуги также может возрасти, если у вас нет твердой нейтрали к заземлению из-за кривых обратного времени автоматических выключателей.

Этот предмет может быть очень сложной для понимания концепцией, и неправильное применение нейтральных и заземляющих соединений может иметь очень серьезные и опасные для жизни последствия.

Схема заземления в частном доме

Существует два варианта: TN-CS и TT. Каждая из них имеет свои особенности и недостатки. Рассмотрим их ниже.

Система TN-CS

Сложность обеспечения того, что на строительных площадках соблюдаются требования по склеиванию, означает, что материалы TN-CS не должны использоваться для временных поставок. Правила электроснабжения также не разрешают использовать поставки TN-CS для питания караванов и площадок для караванов.

Реальная опасность может возникнуть, когда нетоковедущие металлоконструкции установки подключены к нейтрали системы, как в случае системы с питанием TN-CS. Система заземления эффективно параллельна нейтрали и, таким образом, может разделять нормальный ток нейтрали при определенных условиях.

Строительные площадки

Целью заземления на строительной площадке является обеспечение освещения и питания для продолжения работы. По самой природе установки она будет подвергаться грубой обработке, которая вряд ли будет применяться к большинству стационарных установок.

Особые правила применяются к строительным энергетическим установкам, чтобы минимизировать опасность для рабочего персонала. Помимо использования системы TN-S, применяются также некоторые дополнительные требования.

Как устроить заземление в частном доме? Требования и нормы

Требование № 1

Распределительное и питающее оборудование должно быть защищено. Это означает обеспечение механической защиты от предметов толщиной более 1 мм и защиты от брызг воды. Такое оборудование будет включать в себя переключатели и изоляторы для управления цепями и изоляции входящего питания.

Главный изолятор должен быть заблокирован или иным образом зафиксирован в выключенном положении. Аварийные выключатели должны отключать все проводники под напряжением, включая нейтраль.

Требование № 2

Поскольку электроинструменты на 12 В потребляют слишком много тока, чтобы быть практичным, большинство розеток, скорее всего, будут питаться при 110 В от трансформаторов с центральным подключением и поэтому будут соответствовать этому требованию. Розетки на строительной площадке должны быть отделены сверхнизким напряжением (SELV) или защищены автоматическим выключателем остаточного тока (УЗО) с рабочим током не более 30 мА, или должны быть электрически отделены от остальной части источника питания, каждый розетка питается от собственного индивидуального трансформатора.

Требование № 3

Кабели и их соединения не должны подвергаться растяжению, а кабели не должны проходить по дорогам или проходам без механической защиты.

Цепи питания оборудования должны питаться от распределительного узла, включая защиту от перегрузки по току, местное УЗО при необходимости и розетки при необходимости.

Розетки должны быть заключены в распределительные сборки, прикреплены к внешней части монтажного шкафа или прикреплены к вертикальной стене. Розетки нельзя оставлять без присмотра, как это часто бывает на строительных площадках.

Требование № 4

Такие установки также по своей природе временны. По мере строительства они будут перемещены и изменены. Обычно такие установки подвергаются тщательному осмотру и испытаниям с интервалами, которые никогда не превышают 3 месяца.

Требование № 5

Используемое оборудование должно соответствовать конкретному источнику питания, к которому оно подключено, и выполнять свои обязанности на месте. Если используется более одного напряжения, вилки и розетки должны быть взаимозаменяемыми во избежание неправильного подключения.

Шесть уровней напряжения признаны для установки на строительной площадке. Они есть:

• 25- вольтный однофазный SELV для переносных ручных ламп во влажных и ограниченных условиях
• Однофазное 50-вольт, центральная точка заземлена для ручных ламп в условиях повышенной влажности
• 400-вольтный трехфазный, для использования с стационарным или переносным оборудованием с нагрузкой более 3750 Вт
• Однофазный 230 В, для строительных площадок и стационарного освещения
• 110-вольтный трехфазный, для переносного оборудования с нагрузкой до 3750 Вт
• Однофазный 110-вольт, питаемый от трансформатора, часто с заземленной вторичной обмоткой с отводом по центру, для питания переносных инструментов и оборудования, такого как прожектор, с нагрузкой до 2 кВт. Этот блок питания гарантирует, что напряжение на землю не должна превышать 55 V . Первичная обмотка трансформатора должна быть защищена УЗО, если только оборудование не будет использоваться в помещении.

Требования также будут применяться к:

• сетям, на которых проводятся ремонтные работы, изменения или дополнения;
• сносу зданий;
• общественным инженерным работам;
• строительным работам, таким как строительство дорог, защита берегов и т. Д.

Особые требования к строительным площадкам не распространяются на временные здания, возводимые для использования строителями, такие как офисы, туалеты, гардеробные, общежития, столовые, помещения для совещаний и т. д. Эти площади / здания не подлежат изменениям в ходе строительных работ прогрессирует и, таким образом, освобождаются от этих требований.

Подключение дома к контуру заземления по системе TТ

На основании результатов измерения можно сделать следующие выводы:

1. Тип используемого защитного проводника (TN, TT или IT-система)
2. Значение сопротивления заземления для системы TT
3. В случае TT или TN-системы результат очень похож на Fault Loop

Значение сопротивления, поэтому прибор также может рассчитать предполагаемый ток короткого замыкания в контуре неисправности.

Вообще о принципе измерения

Поскольку между клеммами N и PE отсутствует напряжение в сети, которое можно использовать в качестве испытательного напряжения, прибор должен генерировать внутреннее напряжение. Это напряжение может быть постоянным или переменным. Используемый прибор использует испытательное напряжение переменного тока, измерение производится по методу пользовательского интерфейса в соответствии с рисунком ниже.

Результат = Ut / It = R N-PE
Где:
Ut — Испытательное напряжение, измеренное V-метром.
It — тестовый ток, измеренный А-метром.
R N-PE — сопротивление петли N-PE.

Измерение сопротивления петли N – PE в TN-системе

Измерительный прибор измеряет сопротивление нейтрали и защитных проводников от силового трансформатора до места измерения (петля отмечена жирной линией на верхнем рисунке).

Результат теста в этом случае довольно низок (максимум пара Ом) , показывая, что TN-система задействована.

Измерение сопротивления между нейтралью и защитным проводником в системе TN

Результат 1 = R N + R PE

Результат 2 = I psc = 230 В × 1,06 / (R N + R PE)

• R N — сопротивление нейтрального провода (выделено жирной линией)
• R PE — сопротивление защитного провода (выделено жирной пунктирной линией)
• I psc — предполагаемый ток короткого замыкания в контуре неисправности

Измерение сопротивления петли N – PE в системе TT

Испытательный прибор измеряет сопротивление в следующем контуре — нейтральный проводник от силового трансформатора до места измерения (розетка), защитный проводник от розетки питания до заземляющего электрода и затем обратно к силовому трансформатору через землю и систему заземления трансформатора (контур выделено жирной линией на рисунке 3 ниже).

Результат теста в этом случае довольно высокий (более десяти Ом), показывая, что задействована система TT.

Измерение сопротивления между нейтралью и защитным проводником в системе TT

Результат 1 = R N + R PE + R E + R O

Результат 2 = I psc = 230 В × 1,06 / (R N + R PE + R E + R O )

Поскольку можно предположить, что сопротивление R E намного выше, чем сумма всех других сопротивлений, можно отметить следующее:

Результат 1 ≈ R E
Результат 2 = I psc = 230 В × 1,06 / R E

• R N — сопротивление нейтрального провода от силового трансформатора к месту измерения (розетка)
• R PE — Сопротивление защитного проводника от сетевой розетки до заземляющего электрода
• R E — сопротивление заземления защитного заземляющего электрода
• R O — сопротивление заземления системы заземления трансформатора
• I psc — предполагаемый ток контура короткого замыкания

Измерение сопротивления петли N – PE в IT-системе

Как видно из фиг.4, нет жесткого проводного соединения между нейтральным и защитой проводником в IT-системе. Результат теста, следовательно, очень высок (он может даже быть вне диапазона отображения) , показывающий, что ИТ-система участвуют.

Готовые комплекты заземления для частного дома

Заземляющий состав для засыпки:

Это специально разработанный проводящий состав, протестированный CPRI,; который способен впитывать и удерживать влагу в течение длительного времени; это уменьшает удельное сопротивление почвы и помогает быстрее рассеивать ток повреждения. Он поможет самому сделать заземление в частном доме. Колебания.

Особенности:

• Экономично и полезно использовать технологию заземления для бытовых, промышленных пользователей LT & HT
• Очень простая установка и простота установки
• Коррозия, погода, водостойкость, высокая долговечность, экономия средств и экономически эффективное решение на весь срок эксплуатации.
• Правильное заземление обеспечивает более длительный срок службы всего электрического и электронного оборудования.
• Колебания значения OHMIC минимальны (в пределах безопасных пределов)
Код продукта

Технические параметры:

• Сопротивление в вертикальном положении: 32,5% удельного сопротивления грунта на месте.
• Сопротивление в горизонтальной плоскости: 21,05% удельного сопротивления почвы в Месте.
• Несбалансированная сила тока: 6,28 Ампер
• Краткосрочный Долг: 596,60 Ампер

Физические данные:

• Материал корпуса: SS 304L.
• Центральная проводимость: Spl коррозионная стойкость SS.
• Размер: длина 65 мм, диаметр 1,2 м.
• Вес: 3 кг ок.

Заполнение соединения (химическое соединение Terec в гранулированной форме, как показано ниже):

• Гранулометрия: от 0,85 до 4 мм / серого цвета и без запаха.
• Объемная масса: 500-650 кг на сперму (в сжатом состоянии) / 450-500 кг (в несжатом состоянии).
• Растворимость в воде: Частично растворимый 1000 г на литр при 20 ° C.
• Значение рН: 6,9-7,2.

Процедура установки:

• Вертикальная установка:
  Просверлите отверстие диаметром 150 мм х 1,5 м в земле и поместите заземление Mobi так, чтобы рукоятка находилась над землей. Заднюю часть заполнить отверстие рыхлым жидким раствором. В зависимости от удельного сопротивления грунта и желаемого сопротивления ям (PR), подключите к другой земле Mobi на расстоянии не менее 1,2 м, если требуется более низкий PR.
• Горизонтальная установка:
  Сделайте в земле траншею шириной 600 мм x 900 мм глубиной x 1500 мм. Заполните первые 300 мм почвенным раствором. Поместите землю Моби горизонтально в траншее. Засыпать траншею рыхлым грунтовым раствором. В зависимости от удельного сопротивления грунта и желаемого сопротивления ям (PR), соедините с другой землей Mobi параллельно, по крайней мере, на расстоянии 1,2 м, если требуется более низкий PR.
• Демонтаж:
  После завершения операций и заземления не требуется, вытащите заземление Mobi из земли в случае вертикальной установки и после рытья верхнего слоя земли в случае горизонтальной установки, чтобы вытащить его из траншеи. Очистите мягко и упакуйте для будущего использования.

Как заземлить розетку в частном доме

У старомодных двухконтактных розеток, подключенных к двухпроводным кабелям, нет заземляющих проводов, которые защищают людей и электрические устройства в случае неисправности. Тем не менее, можно установить новую трехконтактную розетку или розетку GFCI в одну и ту же розетку без каких-либо проводов, если сама коробка заземлена.

К счастью, металлические коробки, прикрепленные к бронированному или BX кабелю — тип проводки, обычно встречающийся в старых домах — обычно заземляются; гибкая металлическая оболочка кабеля выполняет те же функции, что и специальный заземляющий провод.

Чтобы заменить двухконтактные розетки, выполните следующие действия.

1. Проверьте заземление. Вставьте один штырь тестера цепи в горячий разъем розетки (более короткий), а другой прикоснитесь к винту, который крепит крышку. Тестер должен загореться. Если это не так, коробка не заземлена. Вы можете установить GFCI (см. Совет внизу) или вызвать электрика, чтобы починить проводку.
2. Снимите старую емкость. Отключите питание на панели выключателя или блоке предохранителей. Выкрутите старую розетку из коробки и отсоедините провода.
3. Подсоедините новую розетку. Подсоедините черный (горячий) провод к латунной клемме, а белый (нейтральный) — к серебру. На GFCI используйте клеммы в соответствии с меткой «line» на задней панели розетки. (Если ваш ящик не заземлен, перейдите к шагу 6.)
4. Закрутите винт заземления. Этот зеленый винт, продаваемый в хозяйственных магазинах, помещается в резьбовое отверстие в задней части коробки. Прикрепите один конец 8-дюймового зеленого заземляющего провода или косички (также можно приобрести в магазинах бытовой техники) к винту и затяните его.
5. Заземлите розетку. Закрепите другой конец 8-дюймового заземляющего провода на зеленой клемме заземления на трехконтактном или розетке GFCI. Вставьте новую емкость в коробку.
6. Включите питание. Используйте тестер цепи, чтобы убедиться, что цепь работает.

Заключение

Заземление в частном доме нужно, особенно, если есть много металлических электронных приборов. Подведём итоги статьи:

• заземление можно сделать своими руками;
• оно увеличивает уровень безопасности и защищает электросеть от аварии;
• чтобы точно убедиться в корректности заземления, нужно выполнить тестовый запуск;
• контур заземления может быть любым, но оптимальный вариант — треугольник.

Если не уверены в своих силах или ранее не имели дел с электроникой — проконсультируйтесь со специалистом и заручитесь их поддержкой.

Как вы знаете, при электромонтаже, будь то дача, дом в коттеджном поселке, магазин или любой другой объект, везде по правилам устройства электроустановок необходимо делать заземление.

Качественный контур заземления может спасти вас не только от пробоя изоляции на корпус оборудования, но и от в питающей сети или от однофазного короткого замыкания, когда фаза оказывается на нулевом проводе, а ноль в вашей щитовой преднамеренно соединен с заземляющей шиной.

Нормы заземления

Главное требование, предъявляемое к заземляющему устройству – это его сопротивление.

При напряжении питания в системе 380/220В данное сопротивление для частного дома должно быть не более 30 Ом.

Если у вас в доме подключен газовый котел, в целях защиты и предотвращения возможного взрыва котла, газовики предъявляют более жесткие нормативы – не более 10 Ом.

Чем меньше сопротивление заземляющего устройства, тем больше его надежность.

Согласно закону Ома I=U/R. То есть, чем меньше R, тем больше ток КЗ, а значит защитный аппарат сработает обязательно. Но есть здесь и “подводные камни”, о них поговорим чуть дальше.

Отличия между традиционным и штыревым заземлением

Традиционный контур заземления, который обычно монтируют самостоятельно, представляет из себя весьма громоздкую и трудоемкую подземную конструкцию.

Забивается несколько вертикальных электродов (уголок, труба, прут), между ними прокапывается траншея, и все они соединяются между собой горизонтальными связями (шиной или прутком).

Расстояние между вертикальными электродами должно быть не меньше их длины. Чем же плох такой способ?

Во-первых, мало кому охота перекапывать свой участок метровыми траншеями, а если территория оказалась уже облагорожена, то вообще возникает тупиковая ситуация. Кроме того, все эти ржавые металлические уголки, трубы и шины, находясь в земле, через несколько лет эксплуатации (буквально за 5-7 лет) начинают усиленно разрушаться.

Поэтому на сегодняшний день большую популярность получила другая система заземления, а именно — модульно штыревая или глубинная. Наиболее известные фирмы производители в наших краях Galmar и ZandZ.

Как известно, сопротивление заземляющего устройства зависит от:

• типа грунта

• времени года

• глубины залегания электродов

Таким образом, если один электрод путем постепенного наращивания, забить на максимально возможную глубину, то можно получить идеальные показатели сопротивления. На этом принципе и работает глубинное заземление.

Кроме того, оно:

• намного долговечнее

• на порядок проще в монтаже

• и при этом стоит уже не так дорого (можно найти комплекты порядка 5000 рублей)

Плюс ко всему этому, весь монтаж обходится без сварочных работ.

Именно необходимость сварки многих останавливает от самостоятельного выполнения данной работы. Либо нет аппарата, либо нет необходимых навыков.

Вот и приходится нанимать сторонних электриков.

Все заземление занимает место на территории вашего дома, буквально несколько квадратных сантиметров.

А еще его без проблем можно сделать прямо в подвале здания.

В среднем выходит, что в частном доме без котла для достижения требуемых 30 Ом, придется забить электрод общей длиной на 6-9 метров. Для дома с газовым отоплением (R=10 Ом) – на 9-15 метров.

Если ваш дом построен на песке, однозначно покупайте 15-ти метровый комплект. Даже без наличия газового котла.

Расстояние трассы заземлителя от стены также регламентируется. В отличие от вводного кабеля оно должно быть не менее 1 метра.

Для подземного кабельного ввода этот показатель – 0,6м. Почему так, подробно читайте об этих и других требованиях в отдельной статье.

Комплектация

Что обычно входит в стандартный комплект?

Давайте подробнее пройдемся по каждому из пунктов.

Стартовый заостренный наконечник – какой лучше

Он может быть с острым углом в 60 градусов, либо универсальным в 90 градусов. Зависит от плотности грунта.

Какой угол лучше? В результате научных исследований было выявлено, что лучшая форма наконечника – круговой конус.

А оптимальный угол раскрытия (заострения) для глинистых и песчаных грунтов, при условии сохранения прочностных характеристик – от 45 до 53 градусов.

Выбор стержней для модульно штыревого заземления

Обычно они идут омедненные стандартной длины 1,5м. Для подвалов, где низкие потолки, можно взять и покороче – 1,2м.

Самый распространенный диаметр стержней – 14мм.

Говорят, что чем выше пятно контакта с землей, тем лучше. Безусловно это так. Но не ждите каких-то супер улучшенных характеристик по сопротивлению при увеличении сечения.

Согласно формуле расчета заземления для одиночного вертикального заземлителя, диаметр не шибко влияет на общий показатель.

Даже если вы его увеличите на 100%, то сопротивление уменьшится всего на 9%.

Не то, что вы ожидали, правда? Поэтому особого смысла переплачивать и покупать максимально толстые штыри нет.

Берите минимально допустимые по нормам.

Помимо омедненных, есть еще один вид стержней с резьбой - безмуфтовые оцинкованные. В них стержень просто вворачивается один в другой. На краю одного штыря находится наружная резьба, на другом внутренняя.

Что лучше, медь или цинк однозначно сказать нельзя. Каждый производитель всегда нахваливает именно свою продукцию.

Однако имейте в виду, что медное покрытие хотя и устойчиво к коррозии, но только до тех пор, пока его не повредили.

А поцарапать его можно очень легко. Например, при использовании газовых ключей, затягивая соединительные муфты.

Либо при вхождении в каменистую почву, сковырнув верхний слой острыми гранями камешков.

В этом случае медный защитный покров разрушается и место царапины начинает активно окисляться. Далее происходит постепенное, но неумолимое разрушение стального сердечника, вследствие чего резко ухудшается общее сопротивление всего контура.

Именно поэтому медное покрытие должно быть как можно толще. Рекомендуемое значение – не менее 0,25мм (включая резьбу!).

С цинком все наоборот. Такие штыри не особо боятся внешних повреждений. В них цинк по отношению к стальному сердечнику является восстановителем.

Поэтому здесь корродировать в первую очередь будет цинк, и только затем сталь. И пока весь цинковый слой не испортится, стальной сердечник будет чувствовать себя хорошо.

Тем не менее гарантийные сроки работы, указываемые производителями примерно следующие:

• омедненные стержни – 30 лет

• оцинкованные – от 20 до 30 лет

Правда применяя оцинковку большего диаметра (20мм > 14мм), показатели сроков службы можно подравнять. При этом это никак не сказывается на общем сопротивлении заземлителей. Так что выбирайте по своему бюджету.

Еще бывают комплекты из нержавейки.

Такие предназначены для тех, кто вообще не экономит на электрике и хочет сделать контур, что называется “на века”.

Безмуфтовые стержни

Кстати, не смотря на все преимущества и хороший контакт, многие считают резьбовые соединения самым слабым местом подобных модульных систем.

Вспомните про водопроводные трубы, лежащие в земле. После нескольких лет эксплуатации в первую очередь в них ржавеют именно резьбовые муфты.

То же самое может произойти и со штырями. Кроме того, в момент забивания вибромолотом, нередко происходит ослабление соединения. Попросту говоря, резьба откручивается.

Опытные монтажники после каждого вхождение в грунт очередного стержня, подтягивают электрод по резьбе. В этот момент случается еще одна ошибка.

Затягивая гладкий штырь или муфту газовым ключом с насечками, вы царапаете и сдираете медный слой с поверхности. К чему это приводит, говорилось выше.

Через 3-4 года вместо полноценного электрода, у вас останется полая медная трубка с трухой из ржавчины внутри.

Как же сделать правильно? В этом случае всю систему протягивать лучше ударной насадкой, вставленной в верхнюю муфту и закрученной до упора.

Так вы не будете касаться ни электрода, ни муфты.

Еще обратите внимание, что во всех муфтовых комплектах, сама муфточка немного шире диаметра стержня. Чем это чревато?

Более узкий электрод при заходе в землю вслед за такой муфтой, не будет достаточно плотно соприкасаться с поверхностью грунта. Для получения реальных показателей сопротивления иногда приходится выжидать несколько дней, пока земля не осыпится и не уплотнит все свободные места.

Поэтому многие предпочитают другой вид стержней для глубинного заземления. Например, как у OBO Беттерманн с системой BP (Bundes Post).

У таких комплектов штыри стыкуются между собой без резьбы, методом прессовки.

Это что-то типа соединения “шип-паз” с саморасклепывающимся штырем. При забивании шип намертво расклинивается в пазе и получается абсолютно монолитное соединение.

Иногда внутри отверстия на конце одного стержня может идти свинцовый шарик, который при ударах еще более герметично заполняет все пространство.

Поэтому, если не доверяете муфтам и хотите свести на нет человеческий фактор, покупайте подобные комплекты.

Правильная установка бойка для забивания

Всегда закручивайте эту головку до упора! Конструкция муфты и насадки таковы, что насадка должна проходить сквозь муфту до непосредственного соприкосновения со штырем.

Таким образом энергия удара будет передаваться на стержень, и не разрушит резьбу муфты.

Если у вас после вкручивания снизу муфты виднеется резьба, а на ударной головке сверху ее вообще не видно, значит вы собрали комплект неправильно.

При нормальной ситуации снизу никакой резьбы виднеться не должно, а вот сверху на забивном болту может остаться 1-2 витка. В противном случае муфту заклинит.

Особенности зажима заземления

Одна его часть адаптирована для подключения штыря. Вторая, под посадочное место провода или шины заземления.

Так как шина чаще всего идет стальной, посреди пластины есть разделительная перегородка. Она необходима для предотвращения очага биметаллической коррозии при контакте разнородных металлов.

Как сделать модульно штыревое заземление

Каким образом производится весь монтаж? Во-первых, необходимо выкопать небольшой приямок глубиной 0,5м.

Далее накручиваете стартовый наконечник на первый стержень.

После чего, руками пробуем его забить в землю. Для облегчения вхождения в грунт подливайте водички.

При достаточно мягком грунте, поступательными движениями и ударами небольшого молотка, иногда получается целиком загнать первый штырь.

Почему это лучше попробовать сначала сделать вручную? При забивании первого или второго электрода, в этих верхних слоях зачастую попадаются камни. В случае ручной работы, электрод после этого легко вытаскивается наружу и переставляется на новое место.

А вот если вы с самого начала работали перфоратором, то плотность вхождения его в грунт будет таковой, что без раскопки еще на 1м его и вытащить то не получится.

После погружения первого заземлителя накручиваете муфту и вставляете второй прут.

Не забывайте про смазку. Она улучшает токопроводящие свойства и защищает резьбу от коррозии.

Также следите за тем, чтобы приямок постоянно был в воде. Это существенно улучшает вхождение электродов в грунт.

При этом обратите внимание на важный момент! Некоторые недобросовестные электрики таким дешевых способом пытаются обмануть заказчиков.

Забивают два, три электрода, обильно смочив приямок соленой водичкой, присыпают место свежей землицей и тут же делают замер. Показатели с таким грунтом первоначально могут быть в идеале.

А вот через несколько дней после просыхания почвы, все резко меняется. Только вы об этом даже не узнаете.

Без специальных измерительных приборов невозможно понять, насколько надежно и качественно сделан контур заземления. Можете только перекреститься и уверовать.

Второй и последующие электроды загоняете в землю ударным перфоратором большой мощности, или отбойным молотком.

То есть, лучше, чтобы это был не дорогой перфоратор Хилти, а дешевый ноу нэйм китайский отбойник.

Кстати, есть комплекты заземлений, которые забиваются без отбойного молотка, а обычной кувалдой весом более 10кг.

Для этого понадобится специальный нагель, по которому и будут наноситься удары.

Здесь самое главное не сила удара и размер замаха, иначе быстро разобьете посадочное отверстие, а равномерность и поступательность движений.

При работе перфом следите за кривизной направляющей. Из-за сильного изгиба и вибраций, ударная головка нередко ломается!

После углубления очередного штыря делается замер. Там, где преобладает чернозем и суглинок с глиной, показатели всего с одного заземлителя уже могут достигать минимально требуемых 30 Ом. При погружении второго на глубину 3м, вполне реально приблизиться до 10 Ом.

А вот там, где песок, электроды один за одним будут просто улетать вниз, при этом не давая желаемого результата.

Но это конечно не относится к скальному грунту.

Если загнали почти все штыри из комплекта, а последний зашел наполовину и встал как мертвый, срезайте его болгаркой возле земли, оставив место под сжим.

При плохих результатах сопротивления, придётся отступить расстояние равное глубине уже забитых заземлителей и делать на новом месте второе. После чего соединять два контура горизонтальной шиной.

Замеры сопротивления контура заземления

Что следует знать касательно замеров? Имейте в виду, если вы при монтаже постоянно подливали водичку в приямок, все замеры следует повторить на следующий день, когда грунт просохнет.

Иначе высока вероятность погрешности.

Если вам не удалось добиться нормы, а все штыри израсходованы, попробуйте залить в лунку электропроводящий состав для заземляющих устройств. Специальный порошок растворяете с водой и заливаете по стенкам электродов в скважину.

Сверху засыпаете все грунтом и трамбуете почву. Через сутки состав плотно забьет все щели и увеличит плотность прилегания грунта к заземлителю.

В отдельных случаях удается уменьшить сопротивление почти в два раза от изначального!

Замеры с выдачей протокола делаются в обязательном порядке! При подключении дома к электросетям, у энергетиков сетевой компании начинается масса вопросов.

При каких-то нюансах могут вообще отказать. А если у вас будет чертеж схемы заземления и протокол измерения, многие вопросы отпадут сами собой.

Поэтому, когда говорят, что контур заземления можно выполнить полностью самостоятельно своими руками, немного лукавят. Стороннюю организацию или эл.лабораторию с измерительными приборами все таки придется вызывать.

Раньше основным прибором для замера сопротивления контура заземления был М416 и два штыря к нему.

Сегодня все большую популярность получают цифровые аналоги. Например, такие как ИС-10 или измеритель 2120ER.

Через чур хорошее сопротивление, это такой же “косяк” монтажа, как и завышенное!

Оно должно быть на один порядок выше, чем сопротивление заземления на ТП.

Не нужно делать его с “запасом” и радоваться при этом. В противном случае при подключении по системе TN-C-S, вся “дрянь”, включая токи КЗ на землю, будет стекать в первую очередь не через трансформаторную подстанцию, а через заземление вашего дома!

Ток ведь не дурак, он будет стремиться туда, где сопротивление меньше. Именно поэтому многие, после того как сделают идеальный заземляющий контур, подключают свой частный дом по системе ТТ.

Вы то откуда знаете, все ли в порядке на трансформаторе у энергопередающей компании? И когда они там в последний раз делали проверку своего контура?

Монтаж ревизионного колодца и вывод заземления наружу

При достижении нормируемого сопротивления, на последнем отрезке устанавливается сжим для подключения проводника заземления или шины.

Данное место защищается ревизионным колодцем. Это может быть как заводская конструкция, так и самодельная из канализационной трубы.

Выбирайте те экземпляры, которые рассчитаны для применения в земле (оранжевого цвета).

Такая сборка - обязательное условие монтажа. Все контакты контура заземления должны быть открытыми и доступны для ревизии или замены.

Нельзя это место просто засыпать землей. Иначе когда у вас отвалится провод заземления, вы узнаете об этом только после серьезной аварии и вынужденной замены сгоревшей техники.

Зато иногда его оставляют прямо на поверхности без всякой защиты. Очень часто так делают в подвалах. Заземление при этом выводят цельной шиной на стену дома.

Но мы рассмотрим вариант с колодцем. На муфту одеваются две крышки. В одной из них по центру просверливается отверстие.

После чего туда монтируется гермоввод или сальник PG.

Такие ставятся на металлических распред шкафах. Рядышком или сбоку, сверлится еще одно отверстие для вывода проводника в гофре.

Центральный сальник необходим для плотного насаживания заглушки на цилиндрический штырь заземлителя.

Если не нашли подобных сальников, просто заделайте все отверстия после монтажа силиконовым герметиком. Далее подготавливаете медный заземляющий проводник.

Это провод ПуГВ и ПВ-3 сечением не менее 10мм2. Не желательно его подключать так, чтобы зачищенные жилы торчали наружу.

Лучше сделать это через прессовку наконечником, с последующей термоусадкой.

Поверх всех контактов на сжиме наматываете гидроизоляционную ленту.

Простая изолента здесь не годится!

После всех процедур защитная муфта закрывается сверху крышкой.

Не используйте в качестве такой защиты ревизионного колодца пластиковую бутылку.

Она никогда не создаст герметичности. Более того, наоборот будет задерживать воду в этом месте, постепенно разрушая контакты.

Сегодня в каждом доме есть холодильник, печь СВЧ и телевизор. Другие добавят к этому списку стиральную машину, водонагреватель, пылесос, кондиционер и т. п. Все эти приборы требуют много качественной электроэнергии. При этом и домашняя техника, и система защиты людей от поражения электрическим током будут функционировать нормально только при наличии надежного заземления.

Почему необходимо качественное заземление

Заземление – это электрическое соединение металлических поверхностей приборов с землей. Физически оно состоит из ряда последовательно соединенных конструктивных элементов, которые называют системой заземления.

Его электрическое сопротивление в сетях 220В, 380В не должно быть выше 4 Ом.

Многим известно, что правила организации рабочего места на предприятии требуют заземления металлических корпусов компьютеров. Конечно, это делается для повышения электробезопасности. Однако при этом улучшается и помехоустойчивость электроники, что увеличивает скорость работы компьютера. Так почему бы не провести в дом заземление, чтобы обеспечить лучшие условия для работы и себе, и технике?

Так бывает, что при касании металлического корпуса водонагревателя или стиральной машины ощущается пощипывание током. Неприятность данного вида также устраняется при заземлении корпуса агрегата.

Известно, что исправная микроволновая печь не создает опасного излучения для людей, находящихся рядом. При этом действительно надежная защита обеспечивается только при надежном заземлении ее корпуса. Если же в доме установлен газовый котел, его эксплуатация без заземления вообще не допускается из соображений безопасности.

Как известно, громоотвод защищает строения от пожара, а электроприборы - от повышенного напряжения. Монтаж молниеотвода у деревянного дома выполняется только при наличии контура заземлителей.

Приведенная иллюстрация наглядно демонстрирует механизм защиты людей от поражения электрическим током при наличии заземления. Суть его заключается в том, чтобы тело человека не подвергалось воздействию недопустимого напряжения и тока.

Системы энергоснабжения и контур заземления в частном доме

Всем известно, что далеко не в каждом жилье имеется защитный проводник. Может показаться, что в существующих линиях электропередачи уже заложено решение всех вопросов безопасности. Однако зачастую системы подачи электроэнергии либо устарели, либо находятся не в должном состоянии.

В настоящее время огромное количество жилья получает электроэнергию по двухпроводной линии системы TN-C. В данной схеме защитный проводник PE и нулевой N объединены на подстанции в провод PEN.

На производстве с целью защиты применяют так называемое зануление, то есть корпус оборудования соединяют с проводом PEN. В жилых помещениях так делать нельзя, так как в ряде аварийных ситуаций поверхность прибора может оказаться под напряжением. Вывод: для надежной защиты людей и техники необходимо заземление.

Эффективное и правильное решение – это преобразовать систему TN-C в TN-C-S. В этом случае на входе в здание проводник PEN расщепляют на PE и нулевой N, и в этом месте производят подключение местного заземления (снова!) Для практического осуществления на вводном щите устанавливают шину заземления, контактирующую со щитком и шину зануления, изолированную от его корпуса.

К шине нуля подключают проводник PEN линии электропередачи, а к шине земли подключают местный защитный контур. Между шинами устанавливают перемычку. Со стороны внутренней электропроводки к шине нуля подключают проводники N, а к шине - провод PE.

Данный способ обеспечения защиты имеет недостаток: при плохом контакте или обрыве общего проводника PEN все подключенные к данной линии электроснабжения объекты будут соединены с Вашим контуром. Это может привести к появлению опасного напряжения на проводнике PE, или он перегорит.

Подобных неприятностей можно избежать, если использовать еще один метод защиты – преобразовать систему TN-C в TT. Такое решение чаще применяют в производственных условиях. В этом случае проводник PEN считают нулевым N, а корпуса потребителей заземляют отдельно.

В практическом плане преобразование сети следует выполнить так же, как и в предыдущем случае, однако перемычку между шинами не ставят. В этом случае корпуса приборов будут всегда под потенциалом земли, однако в данной схеме обязательно применение УЗО и реле напряжения.

Заметим, что в двухпроводной схеме отсутствует защитный провод и возникает вопрос: какой можно применить? При этом, по правилам устройства электроустановок он должен быть в составе общего кабеля, и электропроводку в доме следует заменить. Иногда его все же прокладывают отдельно в кабель-канале. Конечно, сечение защитного провода должно быть не меньше, чем у проводников нуля и фазы.

Самая надежная система электроснабжения - TN-S. В этом случае от подстанции идут отдельно защитный проводник PE, нулевой N и провода фазы L (один или три). Однако и в этом случае надежность линии электропередачи может вызывать сомнение, так что лучше на входе в дом проводник PE соединить с контуром местного заземления. Как видите, практически в любом случае, если речь идет о частном доме, полноценную защиту можно обустроить только при наличии собственного защитного контура.

Варианты устройства заземляющего контура

Далеко не всегда необходимо обустраивать так называемое искусственное заземление. Возможно, в Вашем случае уже существует естественный заземлитель, который и нужно использовать. В качестве естественного заземлителя могут выступать:

• труба водопроводной скважины;
• заложенный в грунт трубопровод из металла;
• сваи и другие железобетонные элементы;
• стальные рельсы, трубы и другой профиль, заглубленный в грунт.

Разумеется, в случае использования естественного заземлителя следует обеспечить его надежное электрическое соединение с шиной РЕ вводного щита. Лучше всего в качестве соединителя подойдет стальная полоса сечением 40х5мм, которую необходимо приварить к конструкции в грунте.

Ее прокладывают до цоколя здания. Здесь к полосе приваривают болт диаметром 10мм, на который наворачивают две гайки с двумя шайбами между ними. Между шайбами зажимают медный провод сечением не менее 10мм2, который подключается к шине РЕ входного щита. Не допускается использовать в качестве заземлителей:

• трубы отопительной системы;
• водопровод;
• канализационные трубы;
• трубопроводы горючих и токсичных веществ.

Один из вариантов естественного заземления – железобетонный фундамент здания. При этом необходимо соблюсти ряд условий:

• отдельные металлические элементы фундамента должны быть соединены с помощью сварки;
• его поверхности не должны быть обработаны изолирующими гидроизоляционными материалами;
• фундамент не должен находиться в агрессивной среде;
• влажность грунта должна быть не более 3%.

Если нет ничего, что можно использовать в качестве естественного заземлителя, придется сделать искусственный своими руками. Схему контура заземления можно выполнить в виде:

• контура вокруг здания из большого количества элементов, забитых на небольшую глубину;
• конструкции из трех и более штырей, забитых на глубину порядка 2-3м в виде треугольника, квадрата и т. п;
• одного электрода, заглубленного на несколько метров.

Теоретически все варианты имеют право на существование. Практически, наиболее популярна схема из трех штырей, размещенных в углах треугольника. Заметим, если сделать своими руками конструкцию в цокольном этаже здания, можно не опасаться увеличения сопротивления растеканию тока в результате промерзания грунта.

Расчет параметров заземляющего контура

Как мы уже отмечали, в сети 220 В и 380 В сопротивление заземления не должно превышать 4 Ом. Данная величина зависит от целого ряда параметров:

• глубины заложения, количества и площади электродов;
• проводимости поверхности заземлителей;
• глубины заложения и размеров горизонтальных элементов;
• состава грунта и его увлажненности.

Кроме того, сопротивление грунта заметно увеличивается при его замерзании, так что необходимо принимать во внимание климатическую зону. Исходя из необходимых электрических характеристик, а также перечисленных параметров, и происходит расчет заземления. При этом, расчетные формулы имеют немало составляющих и достаточно громоздки.

Разумеется, сложные расчеты необходимо производить в промышленных условиях, когда речь идет о большом количестве материалов и значительных размерах конструкций. В условиях частного дома заметно проще выполнить оценочные расчеты, проконсультироваться в местной организации электроснабжения и у соседей. Мы же подготовили для Вас справочную таблицу расчета количества заземлителей.

Данная таблица составлена для условий 3-й климатической зоны с возможными температурами до -40°С. Состав грунта условно принят одинаковым по всей глубине закладки контура. При этом выбраны следующие параметры конструкции:

• штыри из стального уголка сечением 50х50х5мм и длиной 3м;
• расстояние между заземлителями 2м;
• горизонтальная соединительная полоса из стали сечением 40х4мм;
• глубина закладки горизонтальных элементов 0,5м.

Из таблицы следует, что соль и влага способствую растеканию тока в грунте, тогда как сухой песок имеет большое сопротивление. Следовательно, правильно обустроить заземление в сухой сезон, тогда в другие периоды его параметры только улучшатся. На практике следует выполнить заземляющий контур в соответствии с таблицей, предусматривая возможность добавления штырей. После завершения работ его сопротивление измеряют и, при необходимости, монтируют дополнительные заземлители.

Инструкция обустройства треугольного контура заземления

На практике наиболее популярна схема выполнения заземляющего контура в виде треугольника, хотя возможны любые другие варианты его геометрии. Три штыря одинаковой длины забивают в грунт в углах равностороннего треугольника и соединяют их горизонтальной шиной.

В замкнутой системе при нарушении одного из контактов контур продолжает работать. В случае последовательного размещения заземлителей при разрыве горизонтального соединителя сопротивление контура заметно возрастает. В таком варианте для увеличения надежности можно подключить горизонтальный соединитель в середине конструкции и выполнить несколько линий.

Чтобы обустроить контур защитного заземления, потребуются следующие материалы:

• • уголок стальной 50х50х5мм, длина каждого штыря 3-5м;
  • полоса из стали сечением 40х4мм;
  • комплект оцинкованных метизов М10 из болта, двух гаек и двух шайб;
  • антикоррозийный состав или краска для наружных работ.

В качестве штырей может также выступать пруток диаметром не менее 12мм. При этом использование арматуры не приветствуется, так как она имеет повышенное сопротивление поверхности. Уголок, напротив, подходит очень хорошо, так как имеет большую площадь контактной поверхности, не изгибается при забивании в землю, обладает небольшим сечением и легко входит в грунт.

Выше представлен перечень основного инструмента, необходимого для выполнения работ. Сначала необходимо вырыть траншею глубиной 0,7м в виде треугольника со стороной 2,5м на расстоянии 1-2м от здания. Одна из вершин треугольника должна быть соединена канавкой той же глубины со стеной дома. При этом необходимо предусмотреть возможность размещения дополнительных стержней, если сопротивление контура заземления окажется больше 4Ом.

Его следует измерить по мере готовности конструкции.Стальной профиль длиной 3-5м обрезают болгаркой под углом для облегчения забивания в грунт. Отметим, что для уменьшения сопротивления растекания тока следует выбрать максимально длинные стержни, которые удастся загнать в землю. В любом случае они должны заходить ниже глубины промерзания не менее, чем на 1м. Для облегчения работы можно предварительно пробурить отверстия в земле на длину бура.

Уголки забивают в грунт кувалдой, разместив их в вершинах треугольника со стороной 2м. В итоге, верхний срез уголков должен выступать над дном траншеи на 20см. Учтите, при увеличении или уменьшении расстояния между штырями на 1м, общая эффективность контура соответственно возрастает или падает на 10-20%.

Выступающие части уголка соединяются полосой 40х4мм с помощью сварки. Далее горизонтальный соединитель выводится на цоколь здания, где к нему приваривается болт. Надежность конструкции будет выше, если соединительная полоса является единым куском. Места сварки следует обработать антикором или покрыть краской.

Больше ничего красить не следует, так как это ухудшит электрический контакт заземления с грунтом.

После выполнения монтажных работ рекомендуется сфотографировать конструкцию, а затем траншеи засыпают грунтом без камней и мусора. Места бурения земли уплотняют.На приваренный к полосе болт наворачивают две гайки с двумя шайбами между ними. Между шайбами зажимают кольцо медного провода сечением не менее 10мм2, который подключается к шине заземления входного щита.
Варианты ввода заземления в здание

Как вариант, в цоколе здания можно просверлить отверстие, в которое вставляется металлический штырь или шпилька, приваренный к полосе заземляющего контура. В этом случае медный проводник подсоединяется с внутренней стороны здания.

Монтируем заземление промышленного изготовления

Рассмотренная выше система защиты хороша тем, что ее можно обустроить из стандартных материалов самостоятельно. Придется повозиться с земляными работами и сваркой, зато результат достигается сравнительно небольшими средствами. Альтернативный вариант – приобрести специальный комплект для обустройства заземления.

Комплекты, один из которых представлен на фото, рассчитаны на суммарную длину от 6 до 45м и состоят из различного количества следующих элементов:

• штырь стальной омедненный длиной 1,5м;
• муфта соединительная;
• наконечник стартовый;
• головка направляющая для насадки перфоратора;
• зажим для подключения провода;
• смазка токопроводящая;
• лента гидроизоляционная;
• насадка на перфоратор.

Рассматриваемая система защиты хороша тем, что не требует сварочных работ и занимает минимальную площадь. Покрытые медью стержни имеют очень хороший контакт с землей. В этом случае в небольшой ямке можно установить всего один достаточно длинный заземлитель (до 40м).

Однако стоит такой комплект немало. Кроме того, забивая стержни в грунт, можно попасть на камень. Извлечь детали из земли без повреждения проблематично. Кроме того, при устройстве заземления нужно проверять его сопротивление после забивания очередного штыря.

Монтаж модульного заземлителя производится в следующем порядке:

• резьбовые части стержня покрывают токопроводящей смазкой;
• наворачивают на стержень наконечник стартовый и муфту соединительную;
• в муфту закручивают головку направляющую;
• в перфоратор зажимают специальную насадку, которую устанавливают в гнездо направляющей головки;
• один человек удерживает штырь в вертикальном положении, другой включает перфоратор и забивает штырь в землю;
• резьбовые части следующего стержня покрывают токопроводящей смазкой;
• наворачивают на стержень муфту соединительную;
• направляющую головку переставляют на новый стержень, а его вкручивают в муфту предыдущего;
• проверяют сопротивление растеканию тока измерителем Ф4103-М1;
• по достижении значения менее 4Ом на стержень закрепляют зажим для подключения провода;
• детали зажима предварительно смазывают токопроводящей смазкой и подсоединяют медный провод сечением не менее 10мм2;
• зажим вместе с проводом плотно обматывают лентой гидроизоляционной.

Проверка характеристик заземляющего контура своими руками

Наиболее просто и правильно проверить результаты своего труда, пригласив специалиста с измерителем сопротивления заземления. Необходимый для этого прибор Ф4103-М1 стоит дороже, чем конструкция контура, так что покупать его Вы не будете.

Настали времена, когда мы с трудом можем представить себе жизнь без современной бытовой техники. «Умный дом» обеспечивает нашу жизнь всем необходимым. Электронные системы с минимальным вмешательством человека , и снабжают нас необходимой информацией. Все эти гаджеты стоят совсем не дешево и только представьте себе, какой катастрофой может обернуться короткое замыкание! Чтобы этого не произошло, необходимо заземление. В этом материале пойдет речь о том, как сделать заземление в частном доме своими руками. 220В – стандартное напряжение в сети, и мы подробно обсудим, как сделать так, чтобы оно не причинило вреда ни людям, ни бытовой технике.

Читайте в статье

Информация для тех, кто до сих пор не знает, для чего нужно заземление

Зачем нужно заземление? Трудно найти человека, который не знает, что такое электричество. Первый негативный опыт от контакта с ним получали многие еще в детстве, засовывая маленькие пальчики в . Помните эти бодрящие ощущения? Все дело в том, что организм человека на 70% состоит из жидкости, а она, как известно, отлично проводит ток. И если провести через этот организм мощный поток электроэнергии, ткани разрушатся.

Порой удивительно, как взрослые люди попадают в неприятные ситуации с электричеством, прекрасно зная эти азы.

Важно! Если вы случайно оказались вблизи оборванного провода высоковольтной линии электропередач, покиньте опасную зону, прыгая на одной ноге. Как только вы поставите две ноги на землю, неизбежно получите поражение током.

Между прочим, профессиональные электрики, не раз битые этим самым током, используют не только изолированный инструмент и специальные перчатки, но и диэлектрическую обувь. Она не дает цепи замкнуться.

Кто-то может сказать: ну я-то не хожу под вышками электропередач, я под собственной , в безопасности. Нет, мол, такой необходимости в заземлении для частного дома. И будет неправ. Как раз в доме коварные 220 вольт так и ждут, когда вы расслабитесь. Простенький пример: вы установили современный и подключили его к цепи . Все чудесно до поры до времени, пока обогреватель не вышел вдруг из строя и не попала на его корпус. Хорошо, если пощупать батареи решит взрослый, у него есть небольшой шанс выжить. А если ребенок?

Вот чтобы избежать таких катастрофических последствий и необходимо заземление на даче, в доме, в квартире, в офисе.

Заземление и зануление: в чем разница и есть ли она?

Заземление – это металлическая рамка (контур), которая является связующим звеном между электрической сетью дома и землей.

Как работает заземление? Контур закапывается в землю возле дома и соединяется с электросетью дома с помощью проводников. К каждой домашней подходят три провода: фаза, ноль и заземление. Современные производители электрооборудования (щитков, розеток) уже не выпускают моделей без заземления.

В электросетях старого образца использовалось – это когда контакты «земля» выводились в щиток и соединялись с нулем напрямую. И получалось, что ноль одновременно являлся и заземлением.

Важно! Есть такие кулибины, которые при установке новых розеток с заземлением устанавливают перемычку между землей и нулем и считают, что таким образом позаботились о безопасности. А на деле если проводник ноль случайно оборвется, то и заземления не будет. От такой розетки в открытой проводке, например, в брусовом доме, точно будет пожар.

Зануление считается менее эффективной системой безопасности, чем заземление. Почему? В распределительном щитке при такой системе стоит автомат, который срабатывает при коротком замыкании. Он настроен на определенную критическую силу тока. Если «пробьет» меньше, например, не 18, а 10 ампер, автоматика просто не сработает. А вот человек от такого удара вполне может получить серьезные травмы.

Таким образом, можно сделать вывод, что заземление и молниезащита в частных домах – оптимальный выбор. А вот для квартиры в многоквартирном строении следует выбирать зануление.

Как правильно сделать заземление в частном доме с учетом нормативов

Планируя обустройство заземления, следует сначала разобраться с терминологией. Основные понятия, которые вам необходимо знать:

• Заземляющий проводник – это провод с максимальной проводимостью, подключающий прибор (потребитель электроэнергии) к заземлителю.
• Заземлитель – каркас из устойчивого к коррозии материала, хорошо проводящего ток, закопанный в грунт.

Важно! Для эффективной работы заземлитель должен быть заглублен в почву на полметра ниже уровня промерзания и ниже уровня пересыхания в районах с жарким климатом. Стержни заземлителя постоянно должны находиться во влажной почве.

В процессе изучения вопроса вы можете столкнуться с термином «земля». Под ним обычно объединяют все составляющие части конструкции заземления.

Контуры заземления в частном доме, требования по обустройству:

• при установке конструкции не используется механическое бурение грунта, придется копать яму;
• в качестве заземлителя используют стальной уголок длиной 3 метра;
• для конструкции потребуется 3-4 уголка. Их следует скрепить между собой металлической полосой при помощи ;
• к конструкции присоединяется заземляющий проводник с сечением от 6 мм2, второй конец проводника .

Есть еще несколько важных требований, и при обустройстве контура нужно выполнить хотя бы одно из них:

• выровнять значения потенциалов;
• установить автоматику для отключения электричества в аварийной ситуации;
• использовать проводку с надежной двойной изоляцией;
• установить разделительные трансформаторы на разные объекты на участке.

Как правильно сделать заземление описано в стандарте ГОСТ Р 50571.5.54-2013. В частности, в этом документе описано, чего нельзя делать при подобных работах. Отметим только два наиважнейших момента: нельзя заземлятся на и оставлять заземляющий проводник на поверхности без надлежащей защиты от влаги.

Заземление частного дома своими руками: схемы и рекомендации

Даже если полностью застроен, всегда можно найти место для контура. Его вполне можно разместить и на территории сада или . Контур заглублен в грунт и не причинит вреда растениям.

Схема заземления на даче своими руками начинается с определения количества потребителей и установки проводки с использованием заземляющего проводника в каждой розетке. Шина заземления ставится в общем щитке.

Схема при 220 или 380 вольт напряжения принципиально не различается. Контур все тот же, есть только нюансы в способах подключения.

Важно! Нельзя размещать клеммы одна на другой. Если это сделать, в процессе окисления возрастет сопротивление и следующие в цепи потребители окажутся без защиты.

Заземляющий проводник, идущий от щитка к контуру, должен быть цельным. Любая скрутка или даже повышает сопротивление и снижает эффективность системы.

Шины можно соединять кругом, линией или треугольником. Треугольник традиционно считается самой надежной конструкцией. Даже при случайном отделении одной шины, контур будет работать.

К сведению! Законодательство не требует от владельцев частных домов установки заземления. Нет необходимости приглашать для этой работы сертифицированных специалистов. Всю конструкцию можно установить собственноручно.

Требования к контуру заземления в частном доме

Помните курс школьной физики? Ток стремится в направлении наименьшего сопротивления. Если нарушить изоляционный слой в токопроводящих устройствах, энергия будет идти туда, где сопротивление будет ниже. Так в электроприборе происходят пробои на металлический корпус. Совсем необязательно, что прибор при этом перестанет работать, но вот его владелец непременно получит разряд, едва прикоснувшись к корпусу.

Что является заземляющим контуром? Для выполнения своей задачи он должен быть выполнен из материала, легко проводящего электрический ток. Отличный вариант – омедненные стальные детали, они прослужат довольно долго, так как слабо подвержены коррозии.

Почему лучше всего использовать металлический уголок, а не, например, трубы? Можно и трубы, но уголок легче забивать в землю. Именно забивать, так как его поверхность должна плотно контактировать с грунтом для эффективной работы. Трубу забить сложнее, но если нет под рукой уголка, сойдет и она или даже толстая гладкая арматура.

Важно! Расстояние контура от дома должно быть не меньше одного, но не больше десяти метров.

Делаем расчеты

Расчеты для контура можно делать приблизительно, следует только знать основы. Есть формулы, которые используют профессионалы, и их нужно применять в случае, если в вашем доме размещены какие то мощные электроприборы, потребляющие большое количество энергии.

Важно! Устанавливая контур, не покрывайте его краской, лаком или другим защитным составом. Это значительно снизит эффективность системы.

R = U / I

При этом U – напряжение (по показателям вольтметра), а I - сила тока (по показаниям амперметра).

Есть формула сопротивления стержня, с помощью которой можно сделать расчеты, если нет амперметра или вольтметра. Оцените, насколько сложнее в этом случае рассчитать, сколько Ом должно быть заземление:

Значение ρ в этих формулах - удельное сопротивление грунта. Если вы знаете содержание почвы в регионе, где находится участок, можно определить это значение по таблице:

• при сухой почве с глубоким залеганием грунтовых вод используйте длинные стержни, сухой грунт имеет высокое сопротивление;
• не используйте тонкий металл для контура, он быстро разрушится от .

Совет! Если сомневаетесь в своих расчетах, используйте компьютерные программы «Электрик», «Расчет заземляющих устройств», «Заземление» или «Акула». Они помогут не только рассчитать необходимой параметры заземляющей конструкции, но и организовать молниезащиту.

Пример расчета заземления для частного дома с помощью программы «Электрик» в видеоинструкции:

Как сделать заземление 220 В в частном доме своими руками: пошагово

Для устройства заземления в частном доме своими руками не требуется каких-то особых навыков и специальных инструментов. Потребуется лишь , кувалда и . Мы уже говорили о том, что контур заземления в частном доме своими руками 380 или 220 вольт принципиально не отличается. Так что предлагаем вам простой алгоритм действий:

Фото	Описание работ
	Монтаж контура заземления начинается с составления схемы устройства и определения место его размещения. Оптимальное расстояние от дома – 3-5 метров.
	Для шин используйте металлический уголок или гладкие стальные стержни. Арматуру не рекомендуется использовать для контура. Она каленая, а это нарушает распределение тока по сечению. Кроме того, такие стержни очень подвержены коррозии.
	Для контура необходимо вырыть траншею глубиной примерно 80-100 сантиметров. Ширина траншеи не имеет значение, но учтите, что вам будет необходимо в дальнейшем проводить в ней , так что подумайте, как вам будет удобно.
	Расстояние между вертикальными заземлителями – 1.5 – 2 метра. Чтобы облегчить процесс забивания стержни заостряют. Если используются уголки, они тоже обрезаются на концах так, чтобы легко входили в землю.
	Если вы используете стальные стержни, можно механизировать труд своими руками. Контур заземления в частном доме можно забивать с помощью специальной насадки на перфоратор.
	В режиме долбления постепенно забивайте штыри на глубину, оставляя на поверхности траншеи примерно 20-25 сантиметров стержня.
	Когда все вертикальные шины будут вбиты, приварите к ним металлическую полосу. Не рекомендуется заменять сварку болтовыми соединениями. В процессе окисления контакт горизонтального и вертикального заземлителя будет нарушен.
	После монтажа горизонтального заземлителя нужно соединить его проводником со щиткам. Для этого на конце привариваются крупные болты, на которые и будет закреплен проводник. Места сварки можно обработать от коррозии специальным составом, но сам контру ни в коем случае не окрашивается!
	Остается только засыпать траншею грунтом и плотно утрамбовать. Сверху вы можете высадить цветы или кустарники.

И еще несколько советов в видеоматериале как сделать заземление на даче своими руками:

Отдельно о заземлении некоторых агрегатов

В частном доме есть некоторые мощные приборы, потребляющие большие объемы электроэнергии и представляющие повышенную опасность. Важно выполнить правильное заземление этих агрегатов, чтобы обезопасить себя и своих близких.

Газовый и электрический котел

К вопросу заземления в частном доме следует подойти со всей ответственностью. В противном случае вы можете не только лишиться автоматики, очень чувствительной к резкому изменению напряжения, но и рискуете жизнью, так как газ может взорваться от любой искры.

Не расслабляйтесь, если инспектор газовой службы не потребовал от вас установки заземлителя. Это строго не предписано правилами. Позаботьтесь о собственной безопасности, не дожидаясь неприятных последствий.

Для можно использовать самодельный контур, о котором мы уже говорили или приобрести готовый комплект.

К сведению! Отдельный контур для котла можно разместить в подвале дома. Потребуется всего один квадратный метр площади для установки конструкции.

Статья

Наверное, каждый человек, хоть несколько раз в жизни слышал термин «заземление». Однако мало кто представляет, что это такое и зачем оно служит. В данной статье мы постараемся полностью раскрыть суть заземления, его функциональное назначение и способ выполнения своими руками.

Что такое заземление в частном доме?

Это соединение металлических элементов сети, оборудования или механизмов с заземляющим устройством (контуром заземления), благодаря которому при возникновении токов утечки (пробой изоляции) весь потенциал полностью переходит в землю.

Если рассмотреть этот вопрос на уровне «пользователя», то заземление защищает Вас от поражения электрическим током при повреждении изоляции в электропроводке.

Нужно ли делать заземление частного дома или дачи?

Очень часто люди задаются вопросом: «нужно ли заземление на даче»? Согласно требованиям ПУЭ (Глава 1.7. Заземление и защитные меры электробезопасности) все современное оборудование и электросети в обязательном порядке должны быть заземлены.

Заземленные системы имеют обозначение TN-S и закладывается еще на этапе проектирования при реконструкции или капительном строительстве.

Если же у Вас дача или частный дом были построены очень давно, то крайне рекомендуется выполнить заземление своими руками, поскольку электроснабжающая организация может прекратить подачу электроэнергии, аргументируя свое решение нарушением правил ПУЭ, ГОСТ, ПТБ и ПТЭЭП.

Основные функциональные узлы системы заземления

Полноценная система заземления состоит из:

1. Контура заземления.
2. Полосового металла.
3. Медных заземляющих проводников.

Рассмотрим более детально каждый из элементов и его функциональное предназначение.

Это группа соединенных между собой проводников или электродов (в большинстве случаев нержавеющая или обычная сталь) которые располагаются вертикально в земле и располагаются вблизи защищаемого объекта.

В зависимости от характеристик защищаемого объекта, для устройства контура заземления применяют уголки 50х50х5 мм (заземление для газового котла в частном доме), либо круглую сталь (ᴓ16–18) которые вбивают в землю на глубину 3 м. После чего данные электроды сваривают между собой с помощью полосы (4х40 мм) и выводят вышеуказанную полосу к месту подключения общей системы заземления дома.

Схема контура заземления для частного дома или дачи

На сегодняшний день существует 2 основных типа контура заземления:

1. Замкнутый в виде равностороннего треугольника.
2. Линейный.

Поскольку линейный контур заземления имеет существенный недостаток - при сильной коррозии соединителя между электродами часть контура будет попросту не способна отводить потенциал от электрооборудования и тем самым основное функциональное предназначение контура не будет выполнятся. По этой причине монтаж данного контура не будет рассмотрен в данной статье.

Конструктивно контур заземления своими руками выполняется в виде равностороннего треугольника с длинной стороны 3 м. Оптимальное расстояние от контура заземления до фундамента составляет 1 м.

Как было сказано ранее, вершинами данного треугольника служит либо уголок 50х50х5, либо круглая арматура с сечением 16–18 мм (далее «электроды»). Электроды перед забиванием в землю с помощью кувалды либо какого-либо другого инструмента, предварительно необходимо заострить, поскольку в противном случае Вы не сможете забить его на глубину в 3 м.

После забивания на необходимую глубину электродов, по контуру полученного треугольника необходимо снять слой грунта в 30–50 см. Это необходимо для того, чтоб в дальнейшем упростить сваривание электродов между собой. Сваривание заземлителей между собой выполняется с помощью обычной полосы 40х4 мм.

После сваривание электродов, на фундамент здания в одном или нескольких местах выводится полоса 40х4 с приваренным болтом М12 или М14 с гайками и шайбами к которой затем производится подключение заземляющего проводника (в большинстве случаев желто-зеленого цвета) который является одной жилой вводного кабеля ВВГнг (ПВСнг) 3х6, ВВГнг (ПВСнг) 3х10.

Если же в доме предусмотрена 3-х фазная система запитки, то вводной кабель может быть (ПВСнг) 5х6, ВВГнг (ПВСнг) 5х10, в котором 3 жили - это фазы «А», «B», «С», нулевая жила синего цвета «N» и заземляющий проводник «G» желто-зеленого цвета.

Важно! После сваривание заземлителей между собой с помощью полосы категорически запрещается окрашивать металлические конструкции, поскольку это приведет к ухудшению токопроводящей способности контура заземления.

Хитрости при монтаже контура заземления

При вводе объекта в эксплуатацию, очень часто возникают случаи, когда при проверке полученного контура заземления специализированной электротехнической лабораторией значение сопротивления выше 4 Ом. Это может быть вызвано высоким сопротивлением грунта или несоблюдением требований запроектированного заземления.

В таком случае можно развести в ведре воды 2–3 пачки соли и залить полученный раствор в места залегания электродов. Благодаря такой простой манипуляции можно уменьшить значение сопротивления контура заземления до 1–3 Ом.

После ознакомления с теорией рассмотрим практический ответ на вопрос: «как сделать заземление в частном доме своими руками»?

Устройство заземления своими руками: поэтапная инструкция

Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:

• сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
• угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
• гаечные глючи для болтов с гайками М12 или М14;
• штыковая и подборная лопаты для рытья и закапывания траншей;
• кувалда для вбивания электродов в землю;
• перфоратор для разбивания камней, которые могут встречаться при рытье траншей.

Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:

После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.

Выбор места для монтажа контура заземления

Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.

После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.

Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.

Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.

После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².

Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м. Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу.

После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.

Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.

После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.

После полученную почву необходимо хорошо утрамбовать.

После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.

Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.

Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй - к контуру заземления.

Если лампочка будет ярко светить - все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток - значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).

Основные требования к сопротивлению контура заземления

Если Вы не знаете, как правильно сделать заземление в частном доме и какие технические характеристики его должны быть, рекомендуем ознакомится с ПУЭ в котором Глава 1.7. под названием «Заземление и защитные меры электробезопасности» регламентирует основные технические характеристики контура заземления для оборудования до 1000 В.

Согласно данному нормативному документы сопротивление контура заземления должно быть :

1. Не более 4 Ом для электроустановок до 1000 В (к данному классу электроустановок как раз и относится электрооборудование дачи, дома или коттеджа).
2. Не более 10 Ом в случае если суммарная мощность генераторов или трансформаторов менее 100 кВА.
3. Не более 0.5 Ом для электроустановок выше 1000 В с большими токами замыкания на землю (свыше 500 А).
4. Не более 10 Ом для электроустановок свыше 1000 В с маленьким током замыкания на землю.

В каких случаях необходимо проверять контур заземления?

Если Вы выполняете устройство заземления в частном доме или на даче, то проверку можно выполнить и обычной контрольной лампочкой (как было описано выше), если же Вас необходимо вводить объект в эксплуатацию, легализировать изменение в схеме электроснабжения или же заключать договор на электроснабжения со специализированной организацией, тогда вам будет необходим протокол испытания контура заземления.

Данный документ имеет право выдать только сертифицированная лаборатория, которая выполнит замеры. При этом подрядная организация, которая выполняла монтаж контура заземления обязана предоставить Вам паспорт на контур заземления с актами на скрытые работы.

Выводы

Заземление в частном доме своими руками 220 В позволит Вам защитить себя и членов своей семьи от поражения электрического тока. Помимо этого, заземление частного дома необходимо для заключения договоров с электроснабжающей организацией или при вводе объекта в эксплуатацию при новом строительстве, реконструкции или капительном ремонте.

Чтоб выполнить заземление своими руками будет достаточно ознакомится с данной информационной статьей и иметь небольшие навыки в электротехнике.
