Деревянное перекрытие в доме из газобетона своими руками (фото). Межэтажные перекрытия для дома из газобетона Перекрытия из бруса в домах из газобетона

Деревянные перекрытия в доме из газобетона бывают межэтажными, цокольными, чердачными. Это самый экономичный вариант, который можно изготовить своими руками.

Достоинства деревянных перекрытий

Несущие конструкции из дерева имеют ряд положительных характеристик:

• малый вес;
• экологичность;
• невысокая стоимость;
• легкость монтажа;
• богатый выбор древесины;
• гибкость в конфигурации.

Древесина улучшает микроклимат в помещении из газобетонных блоков, способствует циркуляции воздуха, поддержанию нормальной влажности.

Подготовка перед проведением работ по изготовлению каркаса перекрытия

Перед началом работ необходимо подготовить стройматериал для монтажа каркаса и стен. Газобетон нужно армировать, нагрузки на сжатие он переносит плохо. Это особенно актуально для каркасов между этажами, в т. ч. деревянных перекрытий в здании из газобетона, имеющих подвал.

Основание испытывает нагрузку от веса строительного материала, установленной мебели, проживающих в помещении людей. Конструктивные элементы подвержены и вертикальному давлению, которое также влияет на стены из газобетона.

Армирование проводят при кладке стен через каждые 4 ряда. Данная процедура предотвращает взаимодействие стенового бетона с деревянными балками, которые крепятся к поясу армированными пластинами. Арматура закладывается в прорезанные в блоках штробы размером 1,2*1,2 см.

Для обустройства балочных перекрытий потребуются следующие материалы:

• Балки из древесины без слабых зон, крупных сучков, или клееного бруса размером от 50*150 мм.
• Деревянные бруски 5*5 см.
• Гидроизоляция в рулонах и обмазочная.
• Фанера, вагонка или иной материал для подшивки балочных перекрытий изнутри.
• Антисептик, огнезащитная пропитка.
• Песок, цемент, щебень.

Методы обработки древесины и установка несущих балок

Древесное сырье имеет некоторые недостатки, для их устранения материал обрабатывают:

• специальными пропитками от гниения, грибка, плесени;
• растворами, препятствующими проникновению влаги;
• жаростойкими средствами , снижающими уровень воспламеняемости дерева.

Стальные элементы конструкции нужно обработать антикоррозийными смесями.

Монтаж несущей конструкции начинается с укладки силовых балок с шагом не более 1 метра на стены с заходом на них более 15 см.

Крайние деревянные балки устанавливают в первую очередь. При помощи длинной доски, поставленной торцом, их выводят по уровню. Они не должны плотно соприкасаться со стенами, а иметь зазор 3–4 см, который позже заполняется утеплителем.

Остальные балки монтируют горизонтально по уровню крайних. Если опоры имеют недостаточную длину, их можно нарастить тем же материалом. Бруски соединяют болтами внахлест 0,5–1 метр. Такое крепление считается надежным.

Брус крепится к армопоясу анкерными пластинами. Торцы брусьев обрезают под углом примерно 70° для лучшего выхода влаги. Дерево промазывают антисептиком и жаропрочной пропиткой. Вещества на масляной основе и краску для этих целей использовать не рекомендуется. Они нарушают процесс естественного испарения влаги.

Заходящие за стену части брусьев обмазывают битумной мастикой и обматывают рулонным рубероидом в несколько слоев. Внешние торцы утепляют пенополистиролом.

Для утепления пустоты между балками заполняют газобетонными блоками или кирпичом с зазорами между разными материалами в 2–3 см. В пустоты забивают минеральную вату. Она не дает дереву отсыреть, предотвращает появление конденсата.

Расчет размера деревянного перекрытия

Важно правильно выполнить расчет межэтажных элементов, от этого напрямую зависит долговечность дома из газобетона. Перед началом строительства необходимо определиться с длиной и сечением балок.

Общую нагрузку на газобетонный блок и брус рассчитать сложно. Ее суммарное значение принимается равным 400 кг/м², сюда включается масса конструкции, мебели, жителей.

В таблице ниже для определения сечения указаны длина пролета и шаг кладки бревен.

Пусть длина пролета в доме из газобетона составляет 4 м, а балки устанавливаются через каждые 60 см. Из данных таблицы видно, что для строительства подойдет брус сечением 100*200 мм.

Важно учесть, что доски заходят в стену минимум на 15 см, поэтому длина несущей конструкции равна 4,3 м (4 = 0,15 = 0,15).

Толщину балок определяют в зависимости от ожидаемой нагрузки, плюс запас 15–20%. При расчете шага между ними учитывают:

• ширину пролета;
• сорт древесины;
• нагрузку на конструкцию.

Чем больше пролет, тем чаще нужно производить укладку ребер. Это исключит их прогиб под собственным и дополнительным весом.

Сечение пиломатериала должно обеспечивать прогиб не более 1/300 размера этажного пролета. Для хорошего сопротивления нагрузкам используют стройматериал длиной до 6 м.

После расчета размеров элементов конструкции приступают к приобретению необходимых материалов.

Технология монтажа деревянных перекрытий

Из-за специфических свойств древесины монтаж перекрытий в доме имеет некоторые конструктивные особенности. Все несущие элементы усиливают металлом: соединения закрепляют нержавеющими пластинами. При большой площади помещения добавляют дополнительные элементы: колонны или ригели.

Возведение деревянной несущей конструкции в доме из газобетона осуществляют в определенной последовательности.

Шаг №1

Расчет конструктивных элементов:

• Установку начинают по короткой стороне комнаты.
• Шаг настила напрямую зависит от сечения бруса. Лучше реже класть материал с большим сечением, чем чаще - с малым.
• Первый брус монтируется идеально ровно, по уровню.
• Деревянные балки должны выдерживать давление до 400 кг на 1 м².
• Оптимальным размером несущего элемента выступает соотношение высоты и ширины 1,5 к 1.

Шаг №2

Подготовка к установке. При возведении стен нужно наметить места крепления брусьев с характеристиками:

• шаг перекладины - 1 м;
• глубина бруса - 0,3 м;
• ширина стройматериала - 0,3 м.

Торцы установленных досок обрабатывают гидроизолом и утепляют. Оставшееся воздушное пространство ничем заливать не нужно.

Шаг №3

Компоновка пирога несущей конструкции. Процесс включает следующие операции:

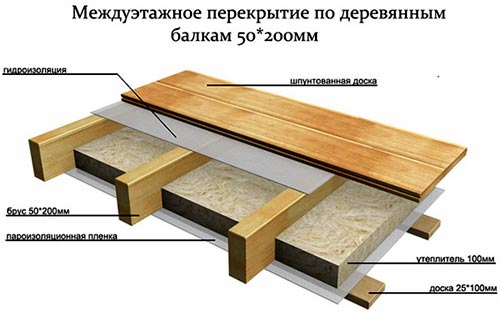

Схема «пирога» деревянного перекрытия

• Все элементы деревянного перекрытия, за исключением торцов, обрабатывают влаго- и огнезащитными пропитками.
• Балки вымеряют, укладывают по периметру помещения, с каждой стороны крепления оставляют 0,4-0,5 м от размера комнаты. Для придания прочности под углом 70° от них отпиливают «уголки», т. е. придают элементам форму трапеции.
• По уровню монтируют крайние ребра, центруют их. Зазор для вентиляции должен равняться 2-4 см.
• Все уложенные основные доски фиксируют сухим щебнем, посадочные выемки бетонируют смесью цемента со щебенкой.
• Теплоизоляция слоем не менее 100 мм делается после полного затвердевания стяжки. Для наполнителя подойдет пенополистирол, эковата или керамзит.
• Сверху укладывают гидробарьер из жидкой резины, инъекционной смолы, битумных средств или бесшовной полимочевины.
• Настилают лаги. Материалом-основой служат балки 5 см толщиной. На них крепят поперек на саморезы черновой пол, материал которого предварительно пропитывается антисептиком.
• Настил потолка производится в той же последовательности, что и устройство пола.
• Финальный этап - чистовая облицовка конструкций.

В доме из газобетона можно сделать монолитный пояс из газобетона для установки деревянных перекрытий. Его создают из специальных газоблоков, равномерно распределяющих давление на стены. Это позволит избежать растрескивания стеновых плит.

Сегодня всё более популярными становятся здания из газоблоков. Они позволяют значительно сократить время на строительство, выстроить лёгкие стены с ровной поверхностью, построить тёплое жилище с хорошими звукоизоляционными свойствами. Поэтому деревянные перекрытия в доме из газобетона, как никакие другие, соответствуют характеристикам этого материала.

Устройство железобетонных перекрытий в доме из газобетона

Домам из газобетона необходим дополнительный конструктивный элемент – монолитное армированное сооружение. Оно обеспечивает равномерное распределение веса между перекрытиями и газобетонными стенами, которые не выдерживают точечной нагрузки. Оно также предохраняет их от деформации на случай усадки грунта или смещения фундамента.

Такое устройство обязательно, а его установка требует следующих элементов:

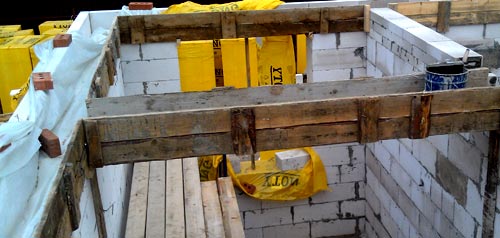

Процесс подготовки опалубки для заливки монолитного пояса

• опалубки;
• арматуры;
• тонких газобетонных блоков;
• утеплителя;
• бетонного раствора.

Укрепляющий пояс необходимо сделать цельным, охватывающим весь периметр постройки. Для этого на всех стенах сколачивают деревянную опалубку. В неё помещают скреплённую арматуру, изготовленную из двух, трёх или четырёх металлических прутьев. Связывать их надо проволокой и укреплять к опалубке так, чтобы они держались на расстоянии от неё не ближе 5 см. Уровнем проверяют, ровно ли держится армирующий каркас.

Чтобы монолитное укрепление не было заметно с улицы, его делают несколько уже стены. А свободное пространство, образовавшееся снаружи, заполняют тонкими блоками, которые можно нарезать самому, поскольку этот материал легко поддаётся кройке ручной пилой. Между ними и бетоном укрепления обязателен утепляющий слой из полистирола.

Заливка бетонного раствора производится только за один раз, ведь это монолитное сооружение.

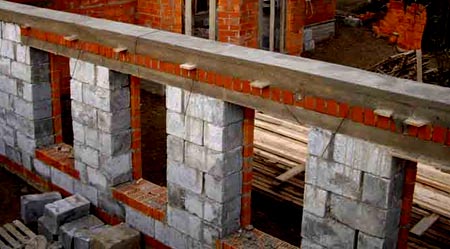

Готовый залитый монолитный пояс

А возможные пустоты в бетоне удаляют методом штыкования. Снимают опалубный короб не раньше чем через 4 дня. Если, например, не хватило какого-либо материала, залить всю конструкцию сразу не удалось, устанавливают вертикальную перегородку, которую после убирают для продолжения работы. Место стыковки с новым слоем обильно смачивают водой.

Вместо деревянной опалубки используются зачастую U-образные газоблоки, внутри которых укладывается металлическая арматура. Опять же её монтируют так, чтобы между ней и стенками из газобетона было расстояние, которое будет заполнено бетонным раствором.

Ниши в цельных газобетонных блоках можно сделать ручной пилой. А заливку их бетоном, как и деревянную конструкцию, производят по такой же технологии.

Читайте также

Расстояние между сваями для каркасного дома

Варианты перекрытий

В доме из газоблоков можно установить перекрывающие из разных материалов. Для их монтажа в строительном деле применяются:

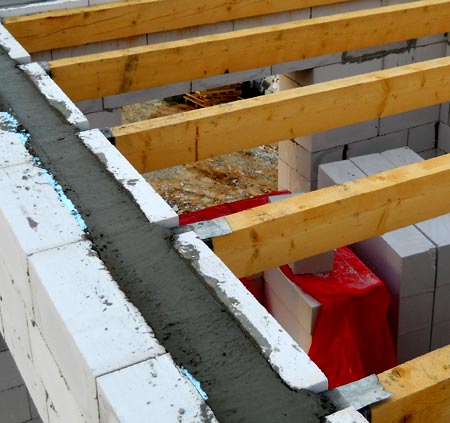

Монтаж деревянных балок для перекрытия газобетонного дома

• деревянные, металлические, железобетонные балки;
• бетонные плиты и монолитные панели.

Перекрытия на балках из дерева

Газобетон – это пористый стройматериал, по прочности уступающий кирпичу или бетону. Поэтому для постройки из газобетонных плит необходимо устройство перекрытий на лёгких опорах. Лучше других для этих целей подходит древесина. Её легко обрабатывать, подгонять под необходимые размеры, не требует использования грузоподъёмной техники, обладает хорошей звукоизоляцией. К тому же она является превосходным термоизолятором.

Но дерево не лишено недостатков. Оно горюче, подвержено воздействию внешней среды, гниению, порче насекомыми вредителями. Поэтому балки до монтажа перекрытия должны обрабатываться соответствующими химикатами, не позволяющими им гнить и подвергаться разрушению жучками-точильщиками.

Схема для монтажа деревянного перекрытия

А чтобы обезопасить его от возгорания, используются различные противопожарные средства.

Из металла

Металлические балки из двутавра, уголка или швеллера также имеют небольшой вес. К тому же их прочность, долговечность значительно выше, чем у древесины. Но стоят они больше. Монтаж перекрытий с их использованием несложный и достаточно широко применяется при возведении малоэтажных домов. Металл не горюч, не гниёт, однако со временем поддаётся коррозии. Монтаж конструкции можно осуществить своими руками.

Из железобетона

Перекрытие на горизонтальных железобетонных опорах обладает большим весом, потому что пространство между ними заполняют обычно бетонными плитами. Хотя они легкобетонные, пустотелые, здесь без грузоподъёмной техники не обойтись, что удорожает всё строительство. Акустическая изоляция таких конструкций очень невысокая. Это можно сказать и о теплоизоляции.

Дома из газобетона строятся быстро и сравнительно просто. Стены обладают прекрасной теплоизоляцией, но они обладают меньшей прочностью по сравнению с кирпичными и железобетонными ограждениями. Данный фактор сказывается на малой этажности строений и выборе материалов для конструктивных элементов, опирающихся на легкие блоки. Перекрытие по деревянным балкам в газобетонном доме считается наиболее предпочтительным вариантом по отношению к сборным или монолитным железобетонным плитам. Основным его преимуществом является малый вес, отражающийся на существенном снижении нагрузок на стены и фундамент.

Виды деревянных перекрытий

Внутренние перекрытия, наряду с прочими конструктивными элементами дома, являются важными составляющими строения. Они придают определенную жесткость возводимому сооружению и несут всю весовую нагрузку от напольного покрытия, располагаемой мебели и самих жильцов. Способ устройства и выбор материалов обусловлен местом монтажа перекрытия. Оно определяет и разделение конструкций по назначению на:

• цокольные;
• межэтажные;
• чердачные.

Особенность цокольного перекрытия состоит, прежде всего, в необходимости более тщательной предварительной пропитки несущих деревянных балок и настила чернового пола антисептическим раствором, предотвращающим поражение древесины грибком и плесенью. Если под жилым помещением расположен неотапливаемый подвал или кладовка, потребуется укладка гидроизолирующих и утепляющих материалов толщиной не менее 20см. В данном случае для предотвращения образования конденсата, обусловленного разницей температур чернового пола и холодного подвала, сверху на утеплитель следует уложить слой пароизоляции. Снизу перекрытие можно обшить горбылем.

К межэтажным перекрытиям предъявляются особые требования по прочности и несущей способности сооружаемой конструкции, так как они одновременно служат полом вышележащих помещений. При этом перекрытие первого этажа в доме из газобетона должно быть:

• легким, не создающим слишком большой нагрузки на стены и фундамент;
• предельно жестким, не допускающим даже минимальных подвижек и прогибов.

Пренебрежение расчетными параметрами, заложенными на этапе проектирования дома, могут привести к его обрушению.

В отличие от выше рассмотренных видов, чердачные перекрытия не нуждаются в устройстве полов, если только помещения под крышей не будут использоваться для хозяйственных нужд. Важным моментом здесь является надежная изоляция потолка жилых комнат утепляющими материалами, которые размещают между деревянными балками перекрытия.

В доме, возводимом из газобетонных блоков, любой вид сооружаемого перекрытия укладывают на монолитный армирующий пояс, являющийся обязательным конструктивным элементом строения.

Устройство армирующего пояса

Ячеистые бетонные блоки, в силу особенностей и способа изготовления материала, плохо выдерживают долговременные точечные нагрузки. Монолитный армопояс, выполненный по периметру возводимых стен, перераспределяет возникающие в них напряжения, предотвращая, тем самым, растрескивания в местах размещения оконечностей опорных балок перекрытия. Опоясывающая конструкция укрепляет стены, придавая им целостность и обеспечивая устойчивость при возможных небольших подвижках фундамента, связанных с усадкой грунта.

Для устройства армопояса применяют специальные блоки с U-образной выемкой, которые значительно облегчают монтаж. В готовую полость укладывают арматурный каркас с закрепленными на нем закладными элементами, предназначенными для крепления опорных балок. После этого выполняют заливку выемки бетонным раствором.

При отсутствии блоков со специальными вырезами, армирующий пояс изготавливают как монолитную железобетонную ленту, охватывающую весь периметр стен на определенном уровне.

Типы перекрытия и особенности монтажа

Подбор балок, устанавливаемых на подготовленный армопояс, должен соответствовать определенным типам конструкции деревянного перекрытия, которые могут быть:

• балочными;
• балочно-ребристыми;
• облегченными ребристыми.

Несущие элементы балочных перекрытий представляют собой клееные или цельные деревянные брусья, размер поперечного сечения которых зависит от длины перекрываемого пролета, а также от воздействующих нагрузок. Их расчет выполняется довольно сложно, поэтому за возможные суммарные нагрузки берут усредненное значение, равное 400 кг/кв.м. Исходя из этого, подбирают необходимую длину, сечение и шаг установки балок.

Монтаж балочно-ребристых конструкций предусматривает дополнительное использование досок, поставленных на ребро. Подобная технология несколько сложнее предыдущей, однако такой вариант значительно экономит расход древесины в тех местах, где нагрузка на балки минимальна.

Облегченный ребристый тип перекрытий встречается довольно редко и применяется, в основном, при возведении каркасных деревянных домов. При этом допустимая длина перекрываемого пролета не должна превышать 5м, а шаг поставленных на ребро досок – 30см.

Монтаж любого типа перекрытия в доме из газобетона состоит из ряда технологически важных моментов, на которые следует обратить особое внимание:

• балки подбирают из качественной древесины, влажность которых не превышает 15%. Они не должны иметь прослабленных зон и включений из сучков;
• все элементы подвергают пропитке антисептиком с последующей обработкой антипиреновыми составами для предотвращения возможного возгорания;
• для исключения прямого контакта дерева с металлом или газобетонными блоками, производят дополнительное изолирование древесины в проблемных зонах рубероидом или его аналогами с целью недопущения скопления конденсируемой влаги;
• укладку балок производят перпендикулярно к бо́льшей стороне постройки, оставляя, при этом, вокруг оконечности балки температурный зазор в 2-3см, компенсирующий линейные деформации древесины.

Балки перекрытия начинают монтировать от края стены, соблюдая шаг, определенный расчетным проектированием, и выравнивая их по строительному уровню. Концы опор заводят на стену не менее чем на 13-15см и крепят их к армопоясу оцинкованными металлическими пластинами или уголками.

После того, как балки будут надежно зафиксированы, снизу их обшивают вагонкой, обрезной доской или гипсокартоном, в зависимости от желаемой отделки потолка. Промежуток вдоль опор заполняют звукоизолирующими материалами. Затем сверху на балки устанавливают лаги, а по ним уже сооружают черновой пол. Для его устройства используют обрезную доску или древесно-стружечные плиты, исходя из варианта напольного покрытия.

Современные частные дома зачастую имеют больше одного этажа. Причина этого простая - меньшая площадь фундамента, а значит и меньшая стоимость строительства, при приличной общей площади всего дома. Наличие больше, чем одного этажа у дома требует обустройства межэтажных перекрытий. И это дополнительно к чердачным, если вы не собираетесь вместо чердака устраивать мансарду.

Дома, возведённые из разных строительных материалов, требуют индивидуального подхода. Поэтому существует несколько методов установки перекрытий. Да и благодаря новым материалам возникли новые их виды.

Перекрытия: какие бывают и чем отличаются

Для домов из газобетона есть два наиболее подходящих типа перекрытий - железобетонные и деревянные. Естественно, каждый из них имеет свои особенности, свои достоинства и недостатки, которые нужно учесть, выбирая наиболее подходящее вам.

Железобетонное перекрытие многие считают наиболее современным и прочным. Как видно из названия, при его обустройстве используют один из видов железобетонных плит. Они обеспечивают высокий уровень пожароустойчивости, они очень прочные и долговечные, практически нет ограничений по длине. Плиты из этого материала не особо страдают от повышенной влажности. Да и, что немаловажно, у них невысокая цена.

Хотя, конечно, у данного типа перекрытий есть и недостатки. Это, во-первых, высокий вес плит. Они тяжёлые и большие, что необходимо учитывать при закладке фундамента и возведении стен. Из-за того же веса их трудно уложить самостоятельно - практически не обойтись без специальной техники и помощников. Кроме того, если не сделать дополнительный бетонный или кирпичный распределительный пояс под плитами, то они могут нарушить целостность стен. Железобетон требует дополнительного утепления.

По типу плит железобетонные перекрытия делят на:

• Сделанные из обычных пустотных ж/б плит;
• Монолитные.

Перекрытия из пустотных ж/б плит

Пустотные ж/б плиты делают из тяжёлых марок бетона, но облегчают с помощью специальных воздушных камер-пустот, обычно имеющих форму цилиндра. Иногда эти пустоты существенно снижают вес плит.

Среди их достоинств стоит назвать:

1. Большую лёгкость всей конструкции. Как уже было отмечено, воздушные камеры позволяют уменьшить вес каждой плиты, что положительно влияет на уровень нагрузки на фундамент и стены;
2. Большую прочность. Пустоты не только хорошо влияют на вес, но и на прочность бетона. Они создают каркас, увеличивающий долговечность материала;
3. Упрощение установки. Благодаря меньшему весу, эти плиты устанавливаются достаточно быстро и с минимальными усилиями;
4. Отсутствие ограничений на форму оснований. Благодаря пустотным плитам перекрытия в доме можно делать даже самых сложных форм;
5. Эстетику. Одной из важных проблем является расположение коммуникаций так, чтобы их было меньше видно. В пустотных плитах их можно размещать внутри камер.

Главный недостаток этих плит в сравнении с другими вариантами железобетонных перекрытий заключается как раз в прочности. Всё же они менее прочные, чем, например, монолитные плиты и более подвержены воздействию влажности и перепадов температур.

Монолитные перекрытия отличает наибольшая прочность, но платой за это является большой вес, самый большой из всех ж/б плит. Прочность монолитных плит достигается за счёт использования рёбер жёсткости и двухслойных связок.

Из достоинств монолитных железобетонных плит стоит отметить:

1. Высокую прочность. Их несущая способность самая высокая из всех видов ж/б плит;
2. Простоту в изготовлении. Для того, чтобы сделать такую плиту не нужны специальные формы или особые технологические навыки. Зачастую их делают прямо на стройплощадке;
3. Простой монтаж.

Но все эти достоинства идут рядом с недостатками, которые многим могут показаться значительными:

1. Необходимость наличия опалубки и опор. Хотя их можно арендовать, это всё равно дополнительные расходы. К тому же, и опалубка, и опоры - довольно громоздки;
2. Остановка строительства при низких температурах. Монолитный бетон нельзя производить когда холодно, что при отечественном климате существенно сокращает время, когда можно заниматься возведением дома;
3. Долго застывает. Паузы в строительстве придётся делать и из-за того, что монолитные плиты требуют продолжительного периода застывания;
4. Низкий уровень звукоизоляции. Звукопроницаемость подобных плит очень высока;
5. Дороговизна. Стоимость производства может быть слишком высокой.

Деревянные перекрытия: что это?

Деревянные перекрытия являются наиболее традиционным их типом. При их возведении используется материал, представленный у нас достаточно широко, экологически чистый и довольно прочный - дерево.

Они легче, чем железобетонные. А это избавляет от необходимости строить особо мощный фундамент, не нужный сам по себе при использовании в качестве основного строительного материала газобетона. Несомненным их плюсом является и то, что возводить их можно самостоятельно, и уж точно нет необходимости привлекать дорогостоящую технику.

Деревянные перекрытия: конструкция

Обустройство межэтажных перекрытий требует особо тщательного подходу к расчёту сечения балок. Дело в том, что нагрузка на них может быть достаточно высокой - это и люди, и мебель, и коммуникации - и она должна быть учтена. В качестве главного материала несущего основания зачастую используют двутавровые балки. Кроме них применяют обычный или клеёный брус.

Укладывают балки с шагом от 60 см до 1,2 м. Всё зависит от их сечения - чем оно меньше, тем меньше и расстояние между ними. Оптимальной считается длина, которая не превышает шести метров, иначе прогиб может быть больше требуемого в 1/300 длины пролёта.

Рассчитывая необходимые для балок параметры не стоит забывать, что их длина должна быть примерно на 30 см больше длины пролёта, поскольку они заходят в каждую стену на 15 см.

Помимо балок и досок конструкция деревянного перекрытия в газобетонном доме предусматривает наличие армирующего пояса.

Деревянные перекрытия: крепим к стенам

Укладывать балки нужно в ниши на армированный железобетонный пояс, делая это перпендикулярно несущим стенам. Перед тем как закреплять балки в нишах, последние покрывают гидроизолирующим материалом. В качестве гидроизоляционного слоя может выступать обычный рубероид с битумной мастикой, или же современная самоклеящаяся мембрана.

Балки крепят на анкерные пластины или шпильки, устанавливающиеся при заливке армирующего пояса. Также вместо них допустимо использовать стальные уголки на саморезах и дюбелях. Между концами балки и стенами ниши, которую её укладывают, должен быть зазор не меньше 2 см, но и не больше 3 см. Это зазор необходим на случай температурного расширения.

На торцевых концах делает надрез в 60–70 градусов. Он делается для того, чтобы древесина «дышала» и в ней не задерживалась влага.

Эти концы покрывают антисептиком, на длину не менее 75 см, но важно, чтобы он был не на масляной основе. Все швы заполняются герметиком, чтобы не допустить гниения. А в оставшееся пространство между концом балки в нише и стеной укладывается утеплитель.

Балки, идущие вдоль стен нельзя ставить впритык к ним. Между ними и газобетонными блоками нужно оставлять зазор до 3 см, который заполняется герметиком и утеплителем.

Деревянные перекрытия: межбалочное пространство

Заполняется межбалочное пространство только после того, как завершены все работы по установке балок. Тут хорошо подходят доски толщиной до 50 см. Для наката их прибивают снизу к балкам. Можно из таких досок сделать щиты по черепным брускам, но если вы используете двутавровые балки, то в них нет никакой необходимости.

На накат нужно уложить слой изоляционного и утепляющего материала, толщиной не меньше 10 см. Дело не только в сохранении тепла, но и в достаточной звукоизоляции.

После чего можно приступать к обустройству пола. Для пола к балкам для начала прибивают деревянные лаги. Остальное зависит от типа напольного покрытия. Если оно планируется деревянным, то доски кладутся прямо на лаги, если же речь идёт о линолеуме, ламинате или паркете, то сначала стоит обустроить сплошное выравнивающее покрытие. Для него подойдут фанера или ДСП. Накат снизу тоже можно подшить гипсокартоном, вагонкой или каким-то другим материалом, в зависимости от того, каким должен быть потолок.

Монолитный железобетонный пояс: то, без чего не обойтись

Одной из важнейших частей конструкции перекрытий в доме из газобетона является армированный монолитный пояс. Основная задача этого пояса заключается в распределении нагрузки от перекрытий и крыши. Ввиду особой важности этого пояса его иногда ещё называют кольцевой балкой.

Для обустройства пояса необходимы арматура и бетон марки М200. В качестве армирующего элемента лучше всего применять стальные прутья и скобы. Диаметр прутьев должен быть около 8 мм, а скоб - 6 мм.

Скобы для соединения, прутья устанавливают на расстоянии 15 см друг от друга. После этого их помещают внутрь опалубки.

В качестве опалубки использую U-образные газобетонные блоки. Точное положение арматуры внутри блоков обеспечивают распорки. Когда они установлены и закреплены, пришло время бетонирования. Но перед ним надо смочить стенки опалубки.

Бетон для монолитного пояса надо укладывать слоями, каждый из которых хорошо утрамбовывается кельмой. Металл, особенно на дне, должен быть плотно залит материалом. После того, как кольцевая балка полностью готова, весь лишний бетон стоит удалить как можно быстрее. Если же есть выступающий гравий, то он утопляется в наполнителе. Застывать бетон будет около трёх дней. Для возведения стен на пояс наносится тонкий слой раствора.

Общие требования к возведению деревянных перекрытий

Возведение перекрытий - это ответственное дело. Нужно следить за их прочностью, способностью выдержать нагрузки. Кроме того, разные типы требуют разных подходов. Но, если речь идёт о доме из газобетонных блоков, то есть ряд требований, которые должны быть учтены:

1. Перекрытия можно укладывать только на армированный монолитный железобетонный пояс, для распределения нагрузки;
2. Они не должны ложиться ни на внутренние конструкции, ни на внешние стены. Первые должны быть для этого ниже внешних несущих стен;
3. Для удержания несущих конструкций перекрытия устанавливаются арматурные стержни, которые заанкериваются. Длина зависит от типа;
4. Между балками перекрытий и блоками в нишах оставляется зазор, заполняющийся гидроизоляционными материалами;
5. Длина балок не должна превышать 6 м, а высота и ширина рассчитываются исходя из длины пролёта и ожидаемой нагрузки.

Деревянные перекрытия для дома из газобетонных блоков - наиболее подходящий вариант как на случай, если вы строите своими руками, так и в случае, если нанимаете строителей. Их монтаж намного проще, чем железобетонных. В результате меньше и стоимость. Кроме того, благодаря лёгкости конструкции вам не придётся тратить на крепкий фундамент.

Выбор в пользу перекрытий из дерева - это выбор в пользу доступности, прочности и долговечности. Это современный выбор, ведь дерево - природный материал. Не зря сегодня всё чаще вновь предпочитают именно их. Отзывы о деревянных перекрытиях можно прочитать на форумах.

Видео

Посмотрите видео о строительстве деревянных перекрытий

К преимуществам установки деревянных перекрытий в доме из газобетона относят низкую нагрузку на стены, доступную стоимость стройматериалов, возможность реализации сложных и нестандартных проектов, отсутствие потребности в подъемной технике и простоту монтажа. Технология установки считается простой, особое внимание уделяется правильному распределению нагрузки на блоки, обработке дерева антипиренами и антисептиками и защите конструкции от внешних воздействий.

Расчет материалов

Ориентировочная нагрузка на брус и стены составляет 400 кг/м 2 (при необходимости находится ее точное значение путем сложения веса конструкций и мебели). Сечение несущих пиломатериалов подбирается из учета обеспечения прогиба в пределах 1/300 от основного пролета. Допустимая длина деревянной балки при этом равна 6 м, при выборе ее размеров нужно сделать заход на перегородки из газобетона как минимум на 15 см. Рекомендуемый шаг расположения опор варьируется в районе 60-100 см, но не более. Рекомендуем ознакомиться с другими .

Стандартная схема включает элементы с сечением от 50×100 и выше, располагаемые поперечно основному пролету, обшитые снизу досками, паро-, тепло- и гидроизоляционные прослойки, и настил, выполняющий роль пола или защищающие утеплитель от внешних воздействий. Расчет сводится к выбору сечения и шага несущих опор, в свою очередь зависящих от площади помещения и величины ожидаемых на газобетон и перекрытие нагрузок. Рекомендуемые размеры деревянных балок проще взять из таблиц:

Нетрудно заметить, что знание точного значения весовых нагрузок позволяет сэкономить на приобретении деревянных балок как минимум на 20 %. Количество остальных пиломатериалов находится из учета площади помещений и размеров лестничного проема (при наличии). При составлении сметы к обязательным расходам относят затраты на обработку древесины антисептиками и антипиренами. Размеры и тип утеплителя подбирают исходя из целевого назначения конструкции: для перекрытия между этажами достаточно 10 см, главной задачей прослойки в данном случае является обеспечение хорошей звукоизоляции, предпочтение отдается дышащим волокнистым материалам. При укладке его на первом этаже (полы по грунту) минимум составляет 20 см, при обустройстве чердака – 15-20.

Руководство по монтажу своими руками

Для межэтажных и чердачных перекрытий работы начинаются после закладки армопояса поверх газобетонных блоков по всему периметру стен.

1. Подготовка материала. Элементы нужной длины подпиливаются под углом в 60-70° на участке захода на газобетон с верхней стороны и обматываются толем или рубероидом.

2. Подготовка. Между будущей балкой и наружной стеной укладываются кусочки утеплителя и оставляется зазор для свободной циркуляции воздуха.

3. Монтаж опор, начиная с крайних элементов согласно выбранной схеме. Для фиксации к армопоясу (U-образным блокам или армированной ж/б ленте) используются металлические уголки или шпильки, обработанные составами против коррозии. Этот этап не стоит проводить самому, для ровного размещения требуются силы как минимум двух человек, тщательно проверяется уровень каждой опоры.

4. Фиксация пароизоляции с учетом рекомендуемого нахлеста. Этот слой является обязательным при разделении двух этажей или чердака, при сборке перекрытия первого этажа в доме из газобетона пленки или мембраны заменяются более плотной и надежной рулонной гидроизоляцией.

5. Монтаж наката, выполняющего функции потолка. К нижней стороны балок крепятся доски толщиной от 25 см или листовые материалы, например, гипсокартон. На этом этапе между ними и пароизоляцией нужно сделать вентиляционный зазор в 1-2 см.

6. Размещение утеплителя между деревянными элементами. Для определения толщины этой прослойки желательно сделать теплотехнический расчет, при отсутствии данных минимум принимается равным 10 см. Теплоизоляция укладывается без зазоров, с плотным примыканием к балкам, лучше всего для этих целей подходят плиты или маты минваты с пружинистыми краями, они удобны в работе и сохраняют способности древесины и газобетонных блоков к пропусканию воздуха.

7. Защита утеплителя от промокания. Оптимальные характеристики в данном случае имеют тонкие гидроизоляционные мембраны и пленки, рубероид используют преимущественно на чердаках.

8. Накрытие лагами и настил будущего пола. При укладке межэтажных перекрытий его можно сделать из шпунтованных досок, фанеры или листов ДСП, окончательный вариант зависит от типа напольного покрытия. При обустройстве неэксплуатируемых чердаков в целях экономии этот этап пропускают, достаточно прокладки поверх брусьев мостиков для перемещения.

9. Декоративная отделка потолка. Крупные балки иногда оставляют открытыми, но такое интерьер будет уместен не везде, в жилых домах нижний настил облицовывают вагонкой, гипсом или закрывают натяжными конструкциями.

Приведенная инструкция подходит для монтажа перекрытий с любой конфигурацией поверх газобетона с плотностью не менее 400 кг/м 3 и керамзитобетона. Основной зоной риска являются участки контакта дерева, блоков и металла. Прямого примыкания избегают, в данных зонах стен предусматриваются прокладки утеплителя или синтетических материалов и оставляются зазоры. К обязательным условиям относят выбор правильной древесины: без крупных сучков, трещин и слабых участков и влажностью не выше 15%. Необходимыми характеристиками обладает клееный или высушенный брус и готовые двутавровые балки.

Для обеспечения максимальной надежности эксплуатации перекрытия при его сборке рекомендуется:

• Соединять балки с помощью шурупов, а не гвоздей.
• Учитывать требования пожарной безопасности и пропитывать материалы не только антисептиками, но и антипиренами. Все элементы обрабатываются заранее, на стены из газобетона укладывается исключительно сухой брус. В целях экономии этот этап можно провести самостоятельно.
• Провести точный расчет толщины и согласовать полученные данные с параметрами армопояса. С целью исключения образования мостиков холода в домах на этих участках прокладывается тонкий слой теплоизоляции, в идеале защищающий обе эти конструкции. Закладка минваты или пенопласта только со стороны армопояса или перекрытия является нарушением, исключение делается лишь при использовании для увеличения несущих способностей стен U-образных блоков.
• Обрабатывать металлические крепежи антикоррозийными составами.

Деревянное балочное перекрытие является оптимальным только в малоэтажных домах из газобетона, при других вариантах проектирование доверяют специалистам.
