Плиты перекрытия пустотные. Обзор плит перекрытия Производство железобетонных плит перекрытия

Плиты перекрытия - недорогой, удобный и незаменимый, во многих случаях, стройматериал. С их укладкой можно завершить строительство гаража, отделить подвал от основного корпуса здания, вывести этажи или использовать, как часть общей конструкции крыши. Как и другой подобный строительный материал из железобетона, применяемый в разных сферах строительства и укладки подземных газовых магистралей, у плит перекрытия есть несколько своих разновидностей. Они отличаются по нескольким параметрам, имеющим свои характеристики.

Применение плит перекрытия в монтажных работах

Обширная сфера применения плит перекрытия вполне объяснима - это отличный материал для типового строительства, для скоростного возведения торговых площадей, сооружения промышленных предприятий и других объектов. Изредка используются и для частного домовладения, например, для укладки на фундамент поверх подвального или цокольного уровня. Они отлично подходят для быстрого возведения блочных, каменных и кирпичных строений, при крупнопанельном монтаже, а также для основания под дома быстрой сборки из древесины.

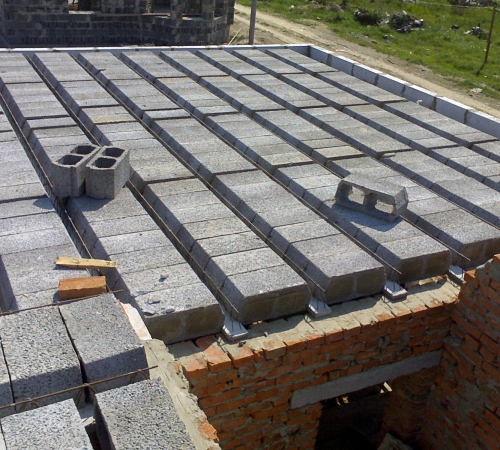

Также существуют нестандартные разновидности плит перекрытия, например, шатровые - нередко отливают для перекрытия по всему размеру помещения в виде купола или пирамидальной формы. Однако их себестоимость может в разы превышать стоимость стандартных плит, а размеры зависят от архитектурного проекта.

Основные преимущества стройматериала

1. Благодаря системе перекрещивающихся балок и армированию с заполнением бетона, такие железобетонные конструкции способны выдерживать довольно внушительную нагрузку.

2. Сегодня плиты делают из высокопрочного бетона по новейшим технологиям - для получения высококачественного материала. Например, они нашли широкое использование в зоне сейсмической активности.

3. Пустотелый строительный материал имеет отличные теплоизоляционные свойства, он морозоустойчив и способствует противопожарной безопасности.

4. При грамотном монтаже стандартизированный стройматериал обеспечивает водонепроницаемость в здании и выполняет другие изоляционные задачи. Например, препятствует проникновению, шума, пара, газа в другие части строения.

5. Плиты перекрытия способны обеспечить абсолютную горизонтальность поверхностей, особенно при грамотной корректировке опор.

6. Материал отличается прочностью и долговечностью, не требует дополнительного ухода и облегчает отделку финишными покрытиями, становясь основой.

7. Некоторые пустотные разновидности содержат пористые материалы для дополнительной морозоустойчивости или противодействия перепадам температур.

Разновидности плит перекрытия

Универсальный стройматериал выпускается разного размера, но у всех них есть общее - их форма. Плиты выпускаются 2-х видов - полнотелые и пустотелые.

1. Полнотелая монолитная плита перекрытия не имеет внутренних пустот, используются на нижних этажах и в строительстве производственных площадей. Этот строительный материал имеет 3 подвида:

• безбалочные плиты, монолитный гладкий материал для потолков;
• кессонные плиты, которые напоминают ячеечную сетку из одинаковых балок с небольшим слоем бетона, применяемые для промышленного строительства;
• наибольшую нагрузку выдерживают плиты перекрытия ребристые, например, в основании при высотном строительстве.

Изготовление монолитной плиты перекрытия - довольно простой процесс, который нередко производится по месту монтажа. Каркас из арматуры загружается в горизонтальную опалубку, после чего заливается бетоном. Размеры таких плит могут варьироваться.

Основные технических параметры и маркировка изделий

Важный фактор для расчетов в архитектуре и монтаже соблюдение требований по стандартизации выпуска плит перекрытия. Они должны соответствовать ГОСТу не только по габаритам, но и по прочности, трещиностойкости, жесткости и другим параметрам, чтобы выдерживать проектную нагрузку.

По ГОСТу плиты перекрытия размеры имеют разные, но обязательно имеют свои стандарты. Это удобно для проектирования строений и их монтажа.

Буквы - марка изделия, 2 цифры - длина измеряемая в дециметрах, следующие цифры - ширина также в дециметрах, последняя цифра в маркировке обозначает ее общую расчетную нагрузку, без учета самого веса плиты перекрытия, то есть ее несущую способность в конструкции перекрытий. Например, при маркировке ПК 53-12-8т это значит, что плита круглопустотная, то есть параллельные отверстия в ней имеют цилиндрическую форму. Ее габариты, длина и ширина указаны в дециметрах, а т - означает, что она сделана из плотного бетона М200.

Стандартная толщина плиты перекрытия железобетонной - порядка 220 мм, но есть облегченный вариант, на 16 мм. Этот стройматериал также имеет важный показатель - третья категория трещиностойкости, то есть, в их эксплуатации допустимо возникновение трещин, но это не может влиять на основные несущие характеристики строения. Некоторые плиты выпускаются с дополнительным армированием класса АтV. Считается, что наибольшая несущая способность - у монолитных перекрытий, при заливке этих плит применяется профнастил марки Н.

Маркировка также предполагает и другие характеристики:

• 1ПК - многопустотная на 220 мм, диаметром округлых пустот 159 мм;
• 2ПК - многопустотная плиты на 220 мм, диаметром округлых пустот 140 мм;
• 1П - плита 1-слойная сплошная, выпуск на 120 мм;
• 2П - сплошная плита на 160 мм;
• ПБ - многопустотная плита формирования без опалубки на 220 мм.

При маркировке 1П в миллиметрах стандартные размеры для плит перекрытия:

• 3000х4800, 3000х5400, 3000х6000 и 3000х6600;
• 3600х4800, 3600х5400, 3600х6000 и 3600х6600.

При маркировке 2П в миллиметрах стандартные размеры для плит перекрытия:

• 2400х6000,
• 3000х4800, 3000х 5400, 3000х 6000;
• 3600х2400, 3600х3000, 3600х3600, 3600х4800, 3600х5400 и 3600х6000;
• 6000х1200, 6000х2400, 6000х3000 т 6000х3600.

Такие варианты по размерам дают возможность наиболее точной подгонки на объектах индивидуальной планировки любой конфигурации. Пустоты могут иметь разную форму и интервал между ними.

Особенности пустотных плит перекрытия и маркировка

Плита перекрытия пустотная имеет внутри параллельные отверстия, круглой, овальной или квадратной формы. По сути, большинство пустот имеет цилиндрическую форму. Есть плиты армированные и безарматурные. Хотя арматура и утяжелят изделия, они имеют наибольший запас прочности, поэтому используются в нижней части конструкций.

Каждая маркировка плиты перекрытия говорит не только о ее основных характеристиках, но учитывает особенности для выбора в том или ином месте монтажа.

• ПБ - плита с округлыми пустотами 159 мм в диаметре, нарезается лазером любой длины во время непрерывной формовки. Стандарт: длина 6-12 м, ширина 1, 1,2 и 1,8 м, толщина 260 мм. Устанавливается на оба торца на стену;
• ПГ - плита с овальными пустотами для монтажа на оба торца, стандарт толщины 260 мм;
• 1ПК - плита с округлыми пустотами диаметром 159 мм, толщина 220 мм, монтаж на оба торца;
• 2ПК - плита с округлыми пустотами меньшего диаметра, 140 мм, стандарт толщины 260 мм, монтаж на 2 торца;
• 2ПКТ - плита с пустотами диаметра 140 мм, но толщина 220 мм, монтаж с опорой на 3 стороны;
• 2ПКК - плита с теми же параметрами (220 мм 140 мм), опора на 4 стены;

• 3ПК - плита толщиной 220 мм с округлыми пустотами 127 мм, опора на 2 торца;
• 3ПКТ - плита с теми же параметрами и опорой на 3 стороны, где 2 торцевые и одна открыта длинная;
• 3ПКК - плита с пустотами 127 мм, толщина 220 мм, монтаж с опорой по 4-м сторонам;
• 4ПК - плита с пустотами диаметром 159 мм, толщиной 260 мм, для установки по 2-м торцам;
• 5ПК - плита толщиной 260 мм с отверстиями 180 мм, монтаж с опорой по обоим торцам;
• 6ПК - плита с округлыми пустотами 203 мм, толщина в 300 мм, опора по 2-м торцам;
• 7ПК - толщина плиты 160 мм с диаметром пустот 114 мм, монтаж с опорой на 2 торца;
• 1ПКТ - плита с такими же параметрами, как предыдущая, но на стены укладывается с опорой по 3-м сторонам;
• 1ПКК - плита с такими же параметрами, монтаж по 4-м сторонам.

По типу армирования плиты НВ имею такие разновидности:

• в плитах НВ применяется бетон марки В40 и одноярдовое армирование;
• в НВК - бетон той же марки и армирование двухярдовое;
• в НВКУ - армирование двухярдовое, применяется бетон марки В45.

Основные технические параметры плит перекрытия

1. В ЖБИ используется бетон, имеющий на сжатие показатель по прочности порядка В22,5.

2. Марка бетона для плит, используемых в условиях сурового климата - F200, с учетом запаса морозостойкости.

3. Показатель плотности бетона - порядка 2000-2400 кг/м3.

4. Показатель прочности бетон должен отвечать параметрам 261,9 кг/см2.

5. Марка бетона для укладки плит внизу, с учетом влагостойкости - W4.

6. Длина плит перекрытия колеблется по стандарту - в пределах 2,1-9,2 м.

7. Стандарты ширины изделий - порядка 1м, 1,2м, 1,5м, 1,8м.

8. Плиты НВ и ПБ также делают шириной от 0,55 м.

Плиты перекрытия в качестве фундамента

Отечественное домостроение широко применяет плитную разновидность укладки фундамента. Для этого подходят монолитные, ребристые и пустотные ЖБИ, все зависит от этажности и общей нагрузки строения. Такой фундамент имеет небольшое давление на грунт, поэтому здание легче переносит сезонные колебания в почве. Монтаж такого фундамента наименее трудоемкий и подходит для быстрого монтажа домов сборной конструкции - за 1 сезон.

Перед началом укладки выравнивают котлован и отсыпают дно щебнем, гравием или песком под укладку плит перекрытия. В малоэтажном доме фундамент с пустотелыми плитами будет надежен, обойдется дешевле, такие плиты дают лучшую звуко- и теплоизоляцию. Швы между плитами необходимо перекрывать, чтобы сборная конструкция фундамента получилась наиболее цельной. Для такой конструкции подойдут плиты толщиной 100-120 мм, а для более основательного строения нужны плиты на 200-250 мм с ребрами жесткости. В их пустотах также очень удобно прокладывать различные коммуникации.

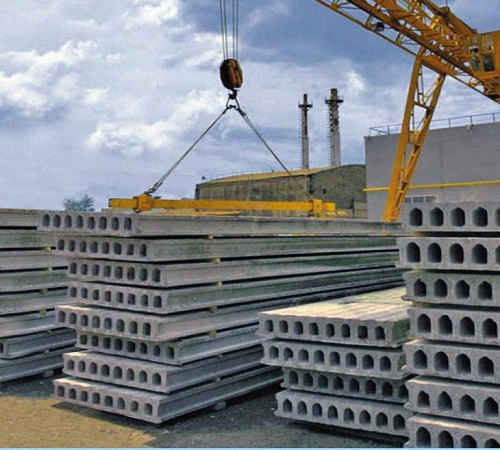

Хранение и транспортировка плит перекрытия

От правильности хранения и транспортировки плит перекрытия в дальнейшем будет зависеть качество стройки, соответственно и безопасность всего объекта. Перевозят плиты только спецтранспортом, гарантирующим их целостность, а также он обеспечивает грамотную выгрузку и складирование. Плиты одинакового размера складируются штабелями, осторожно укладываясь друг на друга, но не выше 2,5 м. Между ними желательно уложить прокладки около 30 мм. Штабеля можно накрыть защитной пленкой - от разрушительного действия осадков и агрессивной внешней среды. Годами храниться на открытом воздухе и при существенных перепадах температур плиты перекрытия не должны, они отсыревают и теряют свойства.

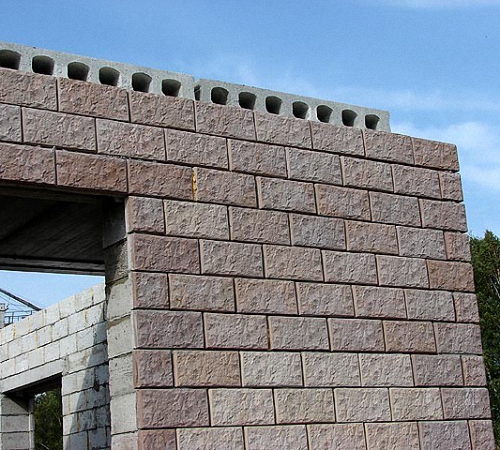

Особенности укладки плит перекрытия

Любые виды ЖБИ достаточно тяжелы, и плиты перекрытия в том числе. Но это их единственный недостаток при монтаже, который сам по себе вполне удобен. Основное требование при укладке - горизонтальная и ровная плоскость опоры, на которые будут монтироваться плиты. Когда стена пенобетонная, кирпичная или уложенная из крошистого ракушечника, то нужен дополнительный бетонный армопояс.

Другой момент - площадь опоры плит перекрытия при укладке. Наилучший вариант, когда она будет не менее 120 мм с каждой торцевой стороны. Раствор, который будет уложен под плитами, используется в полусухом виде. В использовании плит перекрытия с пустотами важно соблюдать такие условия, где температурный режим и общий уровень влажности не будет выше нормы. Анкеровка, или связка плит, делается сваркой - для соединения плит между собой с помощью прута в 12 мм. Открытые пустоты при качественной укладке должны быть по краям заделаны минеральным утеплителем и закрыты цементной смесью. Это предохраняет промерзание плит в морозное время.

Глядя на штабеля железобетонных плит, рядовой гражданин не подозревает, сколько важной информации они могут сообщить специалисту – строителю. Это не удивительно, ведь в повседневной жизни мы редко встречаемся с такими конструкциями.

Если же речь идет о новостройке, то заказчику монтажных работ будет полезно знать о том, какие существуют типы и размеры плит перекрытия, а также какова их максимальная несущая способность по ГОСТ.

На первый взгляд, отличия между пустотными плитами перекрытия заключаются только в их длине, толщине и ширине. Однако, технические характеристики этих конструкций гораздо обширнее, поэтому мы рассмотрим их более подробно.

Государственный стандарт – свод законов прочности

Все базовые требования по пустотным плитам перекрытия, включая их назначение и прочностные характеристики, описывает ГОСТ 9561-91.

Прежде всего, в нем указывается градация плит в зависимости от их толщины, диаметра отверстий и количества сторон, которыми они опираются на стены.

Кроме разной толщины и геометрических размеров пустотные плиты перекрытия классифицируют по способу армирования. ГОСТ указывает, что панели, которые опираются на стены 2 или 3 сторонами, должны быть изготовлены с использованием предварительно напряженной арматуры.

Практический вывод, который из этого следует для застройщика, – нельзя пробивать отверстия под инженерные коммуникации, нарушая целостность рабочей арматуры. В противном случае плита может потерять несущую способность (треснуть под нагрузкой или разрушиться).

Пункт 1.2.7 ГОСТ 9561-91 делает важные исключения, разрешая при изготовлении некоторых типов плит не ставить в них напрягаемую арматуру.

Они относятся к таким панелям:

• Толщиной 220 мм при длине 4780 мм (пустоты диаметром 140 и 159 мм);
• Толщиной 260 мм, длина менее 5680 мм;
• Толщиной 220 мм, длина любая (пустоты диаметром 127 мм).

Если вам на объект привезли такие железобетонные плиты перекрытия, а в их паспорте указана ненапрягаемая арматура, не спешите отправлять машину обратно на завод. Эти конструкции соответствуют строительным нормам.

Особенности технологии изготовления

Плиты перекрытия изготавливают разными способами, что отражается на качестве их лицевой поверхности. Плиты марки ПК и ПГ отливают в опалубке, а панели ПБ делают непрерывным способом на конвейерной линии. Последняя технология совершеннее опалубочного изготовления, поэтому поверхность у плит ПБ более ровная и гладкая, чем у панелей марок ПК и ПГ.

Кроме этого, конвейерное производство позволяет делать плиты ПБ любой длины (от 1,8 до 9 метров). Это очень удобно для заказчика, когда речь идет о так называемых «доборных» плитах.

Дело в том, что при раскладке плит на плане здания всегда образуется несколько участков, куда не помещаются стандартные панели. Строители выходят из положения, заполняя такие «белые пятна» монолитным бетоном прямо на объекте. Качество такой самодельной конструкции заметно уступает тому, которое достигается в заводских условиях (виброуплотнение и пропаривание бетона).

Преимущество плит ПК и ПГ перед панелями ПБ состоит в том, что в них можно пробивать отверстия под коммуникации, не опасаясь разрушения конструкции. Причина состоит в том, что диаметр пустот у них составляет минимум 114 мм, что позволяет свободно пропустить канализационный стояк (диаметром 80 или 100 мм).

У плит ПБ отверстия более узкие (60 мм). Поэтому здесь для пропуска стояка приходится перерубать ребро, ослабляя конструкцию. Специалисты утверждают, что такая процедура неприемлема только для высотного строительства. При возведении малоэтажного жилья пробивка отверстий в плитах ПБ допускается.

Преимущества пустотелых железобетонных плит

Их немало и все они достаточно весомые:

• Снижение веса строительных конструкций;
• Пустоты в плитах гасят вибрации, поэтому такое перекрытие обладает хорошей звукоизоляцией;
• Возможность прокладки коммуникаций внутри пустот;
• Огнестойкость и влагостойкость;
• Высокая скорость монтажных работ;
• Долговечность сооружения.

Размеры пустотных плит перекрытия

Здесь все по-максимуму унифицировано для того, чтобы можно было изготовить конструкцию любого монтажного размера. Градация ширины и длины плит идет с шагом от 100 до 500 мм.

Маркировка – паспорт плиты перекрытия

Застройщику не обязательно знать тонкости технологии, с использованием которой изготавливается многопустотная плита перекрытия. Достаточно научиться правильно расшифровывать маркировку.

Ее выполняют в соответствии с ГОСТ 23009 . Марка плиты включает три буквенно-цифровые группы, разделенные дефисами.

Первая группа содержит данные о типе панели, ее длине и ширине в дециметрах (округленных до целого числа).

Во второй группе указывается:

• Несущая способность плиты или расчетная нагрузка (килопаскали или килограмм-силы на 1 м2);
• У предварительно напряженных плит указывается класс арматурной стали;
• Вид бетона (Л — легкий, С – силикатный, тяжелый бетон в маркировке не обозначается).

Третья группа в маркировке содержит дополнительные характеристики, отражающие особые условия применения конструкций (стойкость к агрессивным газам, сейсмическим воздействиям и т.д.). Кроме этого здесь иногда обозначают конструктивные особенности плит (наличие дополнительных закладных деталей).

В качестве примера, поясняющего принцип маркирования пустотных панелей, рассмотрим такую конструкцию:

Панель пустотная тип 1ПК, длина 6280 мм, ширина 1490 мм, рассчитана на нагрузку в 6 кПа (600 кг/м2) и изготовленна из легкого бетона с использованием напрягаемой арматуры класса Ат-V).

Ее маркировка будет выглядеть так: 1ПК63.15-6АтVЛ. Здесь мы видим только две группы символов.

Если плита изготовлена из тяжелого бетона и предназначена для использования в сейсмоопасной зоне (сейсмичность до 7 баллов), то в ее обозначении появляется третья группа символов: 1ПК 63.15-6АтV-С7.

Рассмотренные технические характеристики плит перекрытия определяют область их применения.

Все типы многопустотных панелей рассчитывают, исходя из нормативной нагрузки на перекрытие — 150 кг/м2 (вес людей, оборудования и мебели).

Несущая способность стандартной плиты находится в диапазоне от 600 до 1000 кг/м2. Сравнивая норматив 150 кг/м2 с фактической прочностью панелей, нетрудно увидеть, что запас надежности у них очень высок. Поэтому их можно укладывать во всех видах жилых, производственных и общественных зданий.

В данной таблице содержится приведенная толщина плиты – термин непонятый для новичков. Это не геометрическая толщина панели, а специальный параметр, созданный для оценки экономичности плит. Его получают делением объема бетона, уложенного в плиту, на площадь ее поверхности.

Ориентировочные цены

При строительстве используются десятки типоразмеров пустотных плит, поэтому детальному описанию их цен пришлось бы посвятить отдельную статью. Мы же укажем ценовые параметры наиболее «ходовых» панелей (самовывоз):

• ПК 30.12-8 – от 4 800 руб./ед.;
• ПК 30.15-8 – от 5 500 руб./ед.;
• ПК 40.15-8 – от 7 600 руб./ед.;
• ПК 48.12-8 – от 7 000 руб./ед.;
• ПК 51.15-8 – от 9 500 руб./ед.;
• ПК 54.15-8 – от 9 900 руб./ед.;
• ПК 60.12-8 – от 8 200 руб./ед.;
• ПК 60.15-8 – от 10 600 руб./ед.;

Монтаж пустотных плит перекрытия

Главным условием качественной установки панелей, является строгое соблюдение расчетных параметров опирания на стены. Недостаточная площадь опирания приводит к разрушению материала стены, а излишняя – к повышенным теплопотерям через холодный бетон.

Монтаж плит перекрытия должен выполняться с учетом минимально допустимой глубины опирания:

• на кирпич — 90 мм;
• на пенобетонные и газобетонные блоки — 150 мм;
• на стальные конструкции — 70 мм;
• на железобетон — 75 мм;

Максимальная глубина заделки плит в стены не должна быть больше 160 мм (кирпич и легкие блоки) и 120 мм (бетон и железобетон).

Перед монтажом у каждой плиты нужно заделать пустоты (легким бетоном на глубину не менее 12 см). Класть панель «на сухую» запрещается. Для равномерной передачи нагрузки на стенах перед укладкой расстилают растворную «постель» толщиной не более 2 см.

Кроме соблюдения нормативных глубин опирания, при монтаже плит перекрытия на хрупкие блоки их газо или пенобетона, под ними следует уложить монолитный бетонный армированный пояс. Он исключает продавливание блоков, но требует хорошего наружного утепления для устранения мостиков холода.

В процессе монтажа следует постоянно контролировать отклонение разности отметок лицевых поверхностей у смежных панелей. Делать это нужно в швах. Не слушайте строителей, которые ставят панели «ступеньками» и говорят вам, что ровнее их положить невозможно.

Строительные нормы устанавливают следующие допуски в зависимости от длины плит:

• до 4 метров – не более 8 мм;
• от 4 до 8 метров – не более 10 мм;
• от 8 до 16 м – не более 12 мм.

Сегодня пустотные плиты перекрытия являются наиболее востребованными на рынке строительства многоэтажных жилых домов. Они одинаково хорошо подходят для возведения зданий из бетона, кирпича или газобетонных блоков. Многопустотные плиты перекрытия внешне представляют собой параллелепипед. При их изготовлении внутри формируется несколько продольных полостей в виде труб. Благодаря таким конструктивным особенностям многопустотные плиты перекрытия обладают рядом важных эксплуатационных характеристик.

Основные преимущества

• Низкий вес. Наличие пустот внутри плиты позволяет значительно облегчить конструкцию здания без ущерба для ее прочности. Это упрощает расчет фундамента и выбор подходящих грунтов и строительных материалов.
• Высокая прочность. Наличие армирования делает плиты железобетонные перекрытия многопустотные чрезвычайно устойчивыми как к изгибающим, так и скручивающим нагрузкам. Они способны выдерживать нагрузку от 450 до 3000 килограммов на метр квадратный.
• Отличная теплоизоляция и звукоизоляция. Воздух является отличным изолятором, поэтому наличие полостей в структуре делает плиты ЖБ перекрытия пустотные незаменимыми при строительстве жилых зданий, где сохранение тепла и шумозащита являются важнейшими факторами.
• Удобство прокладки коммуникаций. Наличие в плите перекрытия многопустотной (ПК) полостей позволяет осуществить закладку кабель-каналов еще на стадии строительства здания. Для этого используются специальные короба или гофрированные трубы, в которых предусмотрены тросики или проволока для облегчения протяжки коммуникаций.
• Низкая стоимость плит перекрытия пустотных. Благодаря наличию полостей при производстве данного строительного материала расходуется сравнительно небольшое количество сырья (бетона). Таким образом, отпускная цена на многопустотные плиты перекрытия относительно невысока и зависит в первую очередь от их геометрических размеров.

Маркировка

Перечислим основные параметры, которые указываются в маркировке на плиты перекрытия многопустотные: размеры, диаметр полостей, тип армирования и способ изготовления. Рассмотрим возможные варианты:

По типу (способу изготовления):

• ПК - плиты перекрытия, изготовленные из предварительно напряженного железобетона с высотой поперечного сечения 220 мм;
• НВ (НВК, НВКУ, 4НВК) - многопустотные предварительно напряженные плиты перекрытий стендового безопалубочного формования для жилых и общественных зданий. Бывают с однорядным (НВ) и двурядным армированием;
• ПБ - многопустотные плиты, изготовленные методом непрерывного формования, предназначенные для опирания по двум сторонам.

Приведем пример расшифровки плиты 1ПК 63 15 6 АtV:

• Тип плиты - ПК. 1ПК означает, что диаметр пустот 159 мм (2ПК - 140 мм, 3ПК - 127 мм).
• Длина плиты - 63 дм, ширина - 15 дм.
• Плита изготовлена из тяжелого бетона с напрягаемой арматурой класса АtV.

Для плит ПК часто используют упрощенную маркировку. В ней указывается только габариты и расчетная нагрузка. Приведем несколько маркировок таких плит перекрытий в порядке возрастания цены: ПК 10 10 8, ПК 12 10 8, ПК 15 12 8, ПК 60 15 10, ПК 72 12 8, ПК 72 15 8 и так далее. По умолчанию диаметр полостей считается равным 159 мм.

Где купить пустотные плиты перекрытия?

Данный строительный материал представлен на рынке весьма широко, однако выгоднее всего приобретать его без посредников у производителя. Компания ООО «Хоумстрой» предлагает купить пустотные плиты перекрытия высокого качества с доставкой нашим транспортом в любой район Москвы и области.

Железобетонные плиты перекрытия (ПП) – изделия, широко используемые в строительстве многоэтажных производственных зданий, жилых и нежилых домов.

Нередко их применяют при возведении коттеджей и дач, а также для прокладки теплотрасс и тоннелей. Область применения железобетонных изделий расширена благодаря простоте укладки и универсальному использованию, ведь эти строительные единицы можно комбинировать с такими материалами, как обычный бетон, блоки, кирпич и панели. Важно лишь правильно рассчитать нагрузку и учесть их вес.

Виды плит перекрытия

В зависимости от использования в конкретной отрасли железобетонные ПП могут отличаться по своей структуре, весу, бывают монолитными (сплошными) или пустотными (содержат каналы разного сечения).

Оборудование для производства плит перекрытия может немного отличаться, но в целом процесс производства проходит одинаковые этапы.

• Пустотные изделия используют для создания перекрытий в жилых и производственных зданиях. Пустоты (или каналы) заполняются воздухом, что при эксплуатации строений повышает теплоизоляцию помещения, а также снижает уровень шума. Более того, такие плиты намного легче монолитных конструкций.
• Пустотные облегчённые плиты используют в строительстве зданий, когда нужно снизить нагрузку на фундамент.
• Полнотелые канальные ПП подходят для создания систем коммуникаций.
• Сплошные доборные ПП участвуют в строительстве в том случае, когда плита перекрытия играет роль несущей части конструкции.
• Ребристые железобетонные изделия пригодны для возведения промышленных корпусов и нежилых помещений в основном из-за выступающих рёбер в нижней части плиты.

Технические характеристики плит перекрытия

Высота ПП не превышает 220 мм. Вес плиты перекрытия колеблется в пределах от 900 кг до 2500 кг и зависит от длины и ширины.

Чаще всего в строительстве используют железобетонные изделия, размер которых составляет 6000 х 3000 мм, хотя предельная длина плиты может достигать 9000 мм. Сечение пустот внутри панелей перекрытия может быть круглым, овальным или иметь форму арок различной высоты. При этом можно использовать универсальное оборудование для производства плит перекрытия.

Какие требования предъявляют к ПП

Панели для перекрытия должны быть прочными, поскольку именно на них возлагается основная нагрузка как от самого строения, так и от предметов, расположенных внутри.

Благодаря достаточной жёсткости, качественные плиты не прогибаются при нагрузках, а значит, их разлом исключается. При укладке обращают внимание на целостность: на изделиях не должно быть разломов и расколов более 1 мм.

Правильно выбранное оборудование для производства плит перекрытияпозволяет получить железобетонные изделия, которые препятствуют проникновению влаги внутрь конструкции, огнеустойчивы, газоустойчивы и экономичны в эксплуатации. Наличие качественной арматуры обеспечивает достаточную жёсткость и прочность панелей, а благодаря внутренним пустотам существенно облегчается процесс прокладки внутренних коммуникаций.

Получение формы ПП

Различные железобетонные изделия создаются путём формования бетонной массы. Не являются исключением и панели перекрытия. Однако здесь, как и в любом процессе производства, есть исключения и особенности. Такая технология производства плит перекрытий характеризуется использованием множества механизмов. Это удобно в том случае, когда цеха или заводы работают с ограниченным ассортиментом.

Форму для изготовления ПП устанавливают на специальный вибростол и фиксируют при помощи электромагнита в неподвижном состоянии. В подготовленный металлический поддон укладывается арматурная сетка, которая является залогом прочности и жёсткости будущего изделия.

С одной из сторон оборудования есть отверстия, через которые въезжают специальные трубы – пуассоны. Они нужны для создания пустот внутри плит. Сверху также накладывается арматурная сетка, и вся конструкция аккуратно заливается бетонным раствором. Следует упомянуть, что нижний слой арматуры более плотный, и металлические стержни толще.

После того как металлический поддон накрывают крышкой, вибростол заставляет форму двигаться, в результате чего смесь плотно утрамбовывается. По окончании процесса пуассоны возвращаются на место и в плите остаются пустоты. Использовать такой станок для производства плит перекрытия очень удобно, поскольку основной процесс выполняется быстро и качественно, что очень важно при выпуске больших партий одинаковых железобетонных изделий.

Отделка, пропаривание и тепловая обработка

Создать непрерывный цикл работы позволяют специальные тоннели (проходные), высота которых не превышает 1 м. Внутри медленно передвигаются конвейер со сформованными плитами перекрытия, которые равномерно обрабатываются паром. Длина камер и скорость перемещения ЖБ изделий рассчитана таким образом, чтобы панели прошли качественную обработку. Как правило, на это уходит не менее суток. Через день готовые плиты перекрытия можно отправлять на склад.

Технические характеристики пустотных плит перекрытия

Возведение многоэтажных зданий связано не только с разработкой проекта и определением места строительства. Важный момент – правильно выбрать железобетонные конструкции, к которым относятся пустотелые плиты перекрытия. Они используются в качестве связующих элементов при формировании межэтажной основы в постройках сборного типа и сборно-монолитных зданиях.

Повышенная несущая способность железобетонных элементов обеспечивает устойчивость возводимых строений. Перекрытия пустотные усиливаются предварительно напряженными стальными прутьями, эффективно поглощают шумы, обеспечивают надежную теплоизоляцию, обладают повышенной стойкостью к воздействию влаги и температуры.

Применяя плиты пустотные в строительной отрасли важно знать их эксплуатационные характеристики, конструктивные отличия, особенности изготовления, а также уметь расшифровать маркировку пустотной панели и выбрать плиту перекрытия в соответствии с действующей нагрузкой. Остановимся подробно на этих особенностях.

Плиты перекрытия пустотные давно стали самым распространенным способом монтажа этой системы

Пустотелые плиты перекрытия – изготовление и конструкция

Панели перекрытия изготавливаются предприятиями по производству железобетона по различной технологии:

• безопалубочным путем на специальном оборудовании с применением вибрационной трамбовки. На автоматизированной линии формируются панели пустотные, размеры которых определяются индивидуально путем резки непрерывно перемещающегося бетонного массива. В зависимости от требований клиента определяется длина, на которую разрезается пустотка. Габарит продукции, маркируемой ПБ, не превышает 12 м;
• путем заливки бетонной смесью стационарно расположенной металлической опалубки длиной до 9 метров. В форме закреплены предварительно напряженные арматурные прутья и стальная сетка. Залитая бетонным раствором конструкция, находящаяся в каркасе, подвергается виброуплотнению и тепловой обработке в пропарочных камерах. Извлечение плиты и дальнейшее перемещение производится с помощью строповочных проушин. Стройматериал обозначается индексом ПК.

Элементы перекрытия пустотные конструктивно представляют собой железобетонный параллелепипед с полостями круглого сечения, выполненными параллельно продольной оси.

Наличие цилиндрических полостей повышает эксплуатационные характеристики:

• положительно влияет на прочностные характеристики;
• улучшает теплоизоляционные характеристики;
• облегчает процесс прокладки инженерных коммуникаций;
• снижает степень воздействия внешних шумов.

Плиты перекрытия пустотные выпускаются в широкой номенклатуре, но их параметры достаточно жестко нормируются стандартами и строительными нормами

Пустотная панель производится из бетонного раствора тяжелых марок (М300–М400), усиливается стальной сеткой и специальной арматурой класса А3-А4, отличающейся повышенной устойчивостью к коррозионным процессам.

Пустотные плиты перекрытия – характеристика

Основными качествами облегченных пустотелых элементов являются:

• повышенные прочностные характеристики;
• уменьшенный по сравнению с полнотелыми конструкциями вес;
• приемлемая цена;
• высокая степень надежности;
• теплоизоляционные свойства;
• надежная звукоизоляция;
• стойкость к воздействию огня.

Высокие эксплуатационные характеристики продукции с цилиндрическими полостями способствуют росту их популярности при возведении многоэтажных зданий.

Маркировка пустотных плит перекрытия – расшифровка аббревиатуры

Вся продукция, выпускаемая предприятиями железобетонных изделий, маркируется согласно требованиям стандарта. Это позволяет заказчикам и проектировщикам по маркировке определить необходимые параметры.

Маркировка стандартизована, например, ПБ 12-10-8

Например, продукция с маркировкой ПК 23.15-8 расшифровывается следующим образом:

• ПК – обозначает плиту перекрытия с круглыми каналами, произведенную методом заливки в опалубку;
• 23 – округленный размер изделия длиной 2280 мм, выраженный в дециметрах;
• 15 – соответствует ширине, равной 1490 мм с округлением до дециметров;
• 8 – допускаемая нагрузка на поверхность, соответствующая для данного стройматериала 800 кгс/м2, не учитывающая собственную массу.

Аналогичным образом можно расшифровать пустотную панель с обозначением ПБ 72.15-12,5:

• ПБ – соответствует панели с цилиндрическими полостями, изготовленной безопалубочным методом;
• 72 – округленный до дециметров размер изделия длиной 7180 мм;
• 15 – соответствует ширине 1490 мм, округленной до дециметров;
• 12,5 – нагрузка на поверхность, соответствующая для данного изделия 1250 кгс/м2, не учитывающая собственную массу.

Размеры бетонных плит перекрытия

Предназначенные для формирования межэтажного перекрытия плиты изготавливаются согласно действующему стандарту.

На схеме видно, что основными геометрическими параметрами являются длина L, ширина B и высота H
