Как вывести выключатель от лампочки. Схема подключения электричества к лампочке через выключатель. Обычный выключатель на одну лампу

Простейшим прибором для непосредственного включения света в помещении является одноклавишный выключатель. Его монтаж не составит труда технически подкованному человеку, если следовать изложенным ниже рекомендациям.

Чтобы обозначить планируемые каналы для проводки, надо знать принцип монтажа выключателя. Схема его подключения не представляет особой сложности. Первое и главное правило: одноклавишный выключатель должен прерывать фазовый провод (обычно коричневого или белого цвета). Это делается в целях безопасности, чтобы лишний раз не ударило током.

Обычно для потолочного освещения заземление не используется, но на схеме заземляющий провод указан. Дело в том, что по правилам электробезопасности такой тип электропроводки нужен для влажных помещений, а квартиры таковыми не являются. Однако использовать для монтажа освещения сухих помещений трёхжильный кабель с заземляющим проводом лишним не будет.

Изучив схему монтажа, чертим линии прокладки кабелей наиболее удобным способом и начинаем готовиться к работам.

Пошаговая инструкция подключения одноклавишного выключателя

Рассмотрим сначала случай со спрятанными в стене кабелями без заземления. Нужно помнить главное правило безопасности при монтаже любого типа электропроводки - все работы производятся при выключенном напряжении. То есть, приступая к действиям, отключите автомат в щитке ради сохранения собственной жизни и здоровья.

Необходимые инструменты и материалы

Понятно, что прежде всего нужно запастись кабелем. Его требуемую длину можно определить, измерив рулеткой прочерченные линии электропроводки. Для освещения используется провод сечением 1,5 мм 2 . Кроме кабеля надо приготовить:

• выключатель;
• светильник;
• изоленту;
• стандартный стакан (подрозетник) для встраиваемого в стену прибора.

Из инструментов потребуется следующее:

• перфоратор с канальной лопаткой;
• отвёртки плоская и крестовая;
• тестер-пробник;
• плоскогубцы с изолированными ручками для безопасности;
• ножик;
• коронка по бетону диаметром со стакан (6,8 см);
• шпатель и шпатлевка.

Подготовительные работы

Предположим, электропровода для освещения комнаты не подведены. Для начала нужно определиться, откуда их можно забрать. Достаточно отыскать наверху под потолком электрическую коробку, в которой спрятана разводка кабелей квартиры. Обычно она закрыта круглой пластмассовой крышкой, последняя легко снимется, если поддеть отвёрткой.

Далее нужно определить положение будущего выключателя и найти центр потолка помещения. В последней указанной точке будет размещаться светильник. В общем случае, если в потолке нет соответствующих кабелей, их нужно подвести. Для этого необходимо в электрической коробке найти провода, идущие от щитка в подъезде.

Чтобы найти силовую линию с фазой, идущую от общей сети дома, нужно воспользоваться помощью напарника. Последний должен выйти в подъезд и отключить поочерёдно каждый из автоматов, питающих электропроводку квартиры. В это время второй человек пробником определяет, исчез ли электрический ток в сети. При прикосновении жала отвёртки-тестера к оголённому проводу с коричневой изоляцией должен пропасть огонёк индикатора. Обычно из подъезда идёт толстый кабель, с него и надо начинать проверку.

Место установки выключателя выбирается исходя из удобства нажатия на его клавишу. То есть достаточно выбрать небольшую высоту от 1 до 1,5 м от пола и отступить от косяка двери какое-то небольшое расстояние (от 1 до 40 см). Середину комнаты можно определить с помощью рулетки, отмерив длину и ширину помещения и разделив их пополам. Когда указанные места определены, нужно нарисовать на стене и потолке карандашом воображаемую линию прокладки кабеля.

Последовательность прокладки кабелей и подключения приборов

Перфоратором будем проделывать канал для кабеля, если проводка скрытая. Если запланирована наружная сеть, то этот электроинструмент не понадобится, зато будут необходимы пластиковые кабель-каналы.

1. Начинаем штробить перфоратором каналы для кабелей, ориентируясь по прочерченным линиям. Для этого заправляем в перфоратор специальную лопатку и включаем режим долбления. Аккуратно проходим всю необходимую длину. Глубина канала должна получиться такой, чтобы кабель затем утопился полностью, да ещё осталось 2 - 3 мм для шпатлевки (заделки канала).


   С помощью лопатки, вставленной в перфоратор, в стене проделываются прямолинейные углубления (штробы) строго по намеченным линиям монтажа кабелей

2. Прокладываем кабели по схеме. Две жилы подводим к выключателю от коробки. Одна из жил - фазная, коричневого или белого цвета - пойдёт на выключатель, вторая не нужна. Другой такой же кабель подводим от коробки к светильнику, здесь используем только «ноль». Наконец, от люстры отводим ещё один кабель с фазным проводом. Он должен прийти к выключателю.

   В сделанные штробы укладывается кабель и крепится в нескольких точках пластиковыми клипсами

3. Делаем углубление для выключателя с помощью коронки по бетону. Здесь перфоратор необходимо переключить на режим одновременного сверления и долбления.

   Необходимое посадочное место высверливается с помощью коронки соответствуюшего диаметра

4. Заделываем каналы шпатлевкой с помощью шпателя. Этот процесс сам по себе несложный. Его можно произвести даже без всякого опыта отделочных работ. Главное - аккуратность. Одновременно вставляем стакан и тоже подмазываем место его крепления шпатлевкой. Торчащий кусок кабеля при этом нужно просунуть в специальную дырку на стакане.

   Все проделанные в стене каналы, включая место под установку подрозетника, замазываются шпатлёвкой, а кабель, заведённый под выключатель, выводится через подрозетник

5. Вскрываем упаковку нового выключателя. Первоначально поддеваем клавишу шлицевой отвёрткой и удаляем её. Снимаем облицовочную панель выключателя.

   После снятия облицовочной панели появится доступ к механизму выключателя

6. Оголяем концы проводов в гнезде подрозетника. У одноклавишного выключателя два входа. В них и вставляем зачищенные отрезки фазовых линий.

   При подключении выключателя порядок проводов не имеет значения

7. Монтируем сам выключатель. Затянув болтики на контактах проводов, вставляем прибор в стакан, углубляя вровень со стеной, и отвёрткой закручиваем боковые винты. При затягивании последних выдвигаются усики, которые и фиксируют выключатель в стакане.

   Механизм выключателя крепится к подрозетнику при помощи двух болтов по краям металлического суппорта

8. Собираем выключатель: фиксируем облицовочную панель и вставляем пальцами клавишу на место. Процесс окончен.

   На установленный механизм одевается облицовочная панель, а затем вставляется клавиша выключателя

Существуют ещё такие типы выключателей, у которых нет болтов на контактах. В этом случае зачищенные концы проводов достаточно просто вставить в соответствующие входы, и провода сами зафиксируются автоматическим зажимом. Если потребуется извлечь концы обратно, нужно воткнуть жало шлицевой отвёртки в специальный паз и отжать механизм.

Если при укладке кабеля в проделанном канале он не фиксируется, то необходимо приобрести специальные дюбели. Они выглядят так: на одном конце кольцо для кабеля, на другом - обычный стержень. Далее нужно просверлить перфоратором несколько отверстий вдоль канала и вставить указанные дюбели, зафиксировав с их помощью кабель.

При открытой проводке всё делается гораздо проще. Перфоратор не нужен. Достаточно проложить кабель по наружной части стены и прикрепить его любыми подручными элементами, например, теми же дюбелями. Но обычно в этом случае используют декоративные короба для электропроводки. Последние просто приклеивают к стене на двойной скотч или крепят на саморезы, а в них, открыв крышку, укладывают провода. В остальном процесс полностью повторяет описанный выше.

Видео: подключение одноклавишного выключателя с индикацией

Как подключить выключатель от розетки

В этом случае можно сэкономить на электропроводах. Подключение производится обычным порядком по уже описанному сценарию. Однако провода запитываются не в электрической коробке, а в розетке.

Видео: подключение выключателя от розетки

Как подключить три розетки и один выключатель от коробки

Рассмотрим ещё один случай. Пусть нам требуется запитать от электрораспределительной коробки три розетки и один выключатель. Тогда лучше всего поступить так.

Кабель для освещения порой выводят и сразу из коробки. Тогда получаются две отдельные линии - одна на розетки, вторая на освещение. Выключатель подсоединяется по первоначальной схеме, описанной в самом начале статьи.

Подключение одноклавишного выключателя на две лампочки

Возможен также вариант компоновки одноклавишного выключателя с двумя светильниками. В этом случае осветительные узлы просто подключаются параллельно.

Например, фазовый провод, идущий из выключателя, можно завести в отдельную коробку. Внутри её корпуса следует вставить конец этого провода в клеммную колодку или другое приспособление для соединения проводки. А с другой стороны такой контактной группы надо завести одновременно два провода. Эти две фазы должны запитать оба светильника.

Другой вариант: оба провода от освещающих приборов следует вставить в один выход выключателя. Недостаток в том, что один из концов в процессе эксплуатации может выпасть из контакта.

Видео: как подключить одноклавишный и двухклавишный выключатель

Обычно одноклавишный выключатель служит долго. Если клавиша перестанет «отщёлкивать», то лучше заменить узел полностью. Современные выключатели плохо поддаются ремонту. Чаще всего случается такая неисправность: один из проводов выпадает из контакта. Тогда нужно поддеть клавишу отвёрткой, ослабить открывшиеся болты, вытащить основу, вставить контакт на место и зафиксировать его. Однако поломки, как правило, происходят редко, если используется оборудование известных производителей.

Любая бытовая электропроводка подразумевает наличие в ней таких привычных элементов, как светильник, выключатель и . Исходя из кажущейся простоты их подключения, многие люди устанавливают их самостоятельно и нередко игнорируют основные правила монтажа.

Чаще всего ошибки допускаются при установке совмещенных в одном корпусе элементов электросети. И поскольку в последнее время у многих домовладельцев все чаще появляется желание за счет такого совмещения сэкономить место и время, эту тему стоит рассмотреть детальнее.

Спаренные конструкции стали особенно популярными в последние годы с развитием новых принципов оптимальной организации технологичного пространства помещений.

Ранее, пока не было необходимости объединять вместе внутри одного корпуса разные по функционалу элементы электросети , соединение проводами розетки и выключателя производилось в отдельно расположенном , а сами указанные элементы «разносились» в места, которые им были предназначены по проекту.

Сейчас такое электрическое соединение возможно и оно демонстрирует определенные функциональные преимущества перед раздельным вариантом.

Среди его достоинств можно выделить следующие:

• Пара отличается более простой схемой подключения за счет отсутствия необходимости прокладывать отдельные провода к каждому потребителю.
• Соединенные в одном корпусе, они легче монтируются на любых поверхностях (каменных, деревянных, гипсокартонных, бетонных). При этом количество монтажных отверстий и канавок для проводки будет минимальным.
• Упрощается разметка места установки – ее параметры общие для обоих компонентов.
• В одном устройстве можно совмещать более дорогие и качественные изделия с компонентами более дешевыми (если, конечно, в этом есть практическая необходимость).

Есть у системы выключателя вместе с розеткой и свои недостатки . Но их так мало, что чаще всего удается вспомнить единственный существенный минус. Так, при выходе из строя даже одного из элементов, скорее всего, придется заменить весь блок.

Узнайте из этого видео, как с помощью схемы подключения можно подключить блок выключатель (комбинированный, двойной, встроенный, ) с розеткой в одном корпусе:

Разновидности, дизайн и средние цены

При выборе того или иного электротехнического компонента следует исходить из:

• технических параметров и возможностей электросети;
• функциональности изделия (зависит от того, сколько и каких по мощности электроприборов будет подключаться);
• его дизайна (форма, цвет и т.д.).

Все эти вопросы при покупке необходимо решать практически одновременно , хотя технические параметры и функциональность все же идут несколько впереди.

Сегодня электротехническая промышленность выпускает изделия с самыми разными комбинациями элементов. Потребитель может выбирать продукцию в зависимости от количества в сборке штепсельных розеток, выключателей и клавиш в выключателе.

Следует также помнить, что бывают розетки внутренние и наружные : первые используются при скрытой проводке, вторые – при . Наружный вариант выглядит более громоздким, но без него никак не обойтись, если невозможно или затруднительно смонтировать в комнате скрытую проводку.

Перед покупкой надо выяснить, сколько электроприборов и источников света будут подсоединяться к сети в данном помещении. Если планируется установка розетки с выключателем во влажном помещении (ванная, душевая, баня и т.д.) или на улице, то необходимо убедиться в наличии специальных защитных крышек (шторок).

Что касается ценовых показателей, то они варьируются в зависимости от типа изделия, производителя и места реализации.

Например, спаренные розетку и 1-клавишный выключатель можно купить менее чем за 200 рублей . Средняя стоимость 2-клавишного пакета с евророзеткой для питания приборов мощностью до 3,5 кВт может быть около 300 рублей . Аналогичная, но влагозащищенная модель может стоить до 450 рублей . Силовой одноклавишный вариант на три розетки, скорее всего, обойдется покупателю уже более 1000 рублей .

Установка

Если мастер решил провести самостоятельную установку, ему не обязательно иметь какой-то особый специализированный инструмент . Достаточно, чтобы у него были:

Предварительная подготовка для всех конструкционных вариантов указанных блоков сводится к следующему.

Необходимо отключить электропитание . На выбранном на стене месте делается соответствующая разметка. В нужных точках в стене коронкой высверливаются монтажные отверстия, после чего делается ниша (при скрытой проводке). На корпусе коробки выламываются перфорированные отверстия для кабелей.

Одноклавишного блока

Розетка совмещенная с 1-клавишный выключателем в одном корпусе является наиболее популярным. Подключение такой пары происходит так (схема 1):

• двужильным () соединяется с распределительной коробкой.
• Сдвоенным проводом соединяется источник освещения с распредкоробкой.
• В коробку заводят 3 провода от спарки розетка-выключатель.
• Необходимо убедиться, что от фазной клеммы в коробке провод идет к розеточной клемме, а от розетки – к одному из контактов выключателя.
• Прибор освещения, подсоединенный к распределительной коробке, одним своим проводом соединяется с «нулем», а другим подходит к свободной клемме выключателя.
• Если в блоке типа «евростандарт» предусмотрено заземление, оно должно соединяться с заземляющей клеммой в коробке.

Двухклавишного устройства

При установке такого блока появляется возможность, кроме подключения любых потребителей через розетку, управлять светом минимум в двух разных помещениях или разными источниками света в общей комнате.

Чтобы выполнить такой монтаж (схема 2), надо сделать следующее:

• Из распределительной коробки к спаренному блоку подводятся 5 проводов.
• Только к розетке подсоединяются нулевой провод и провод заземления.
• «Фаза» на сдвоенный выключатель подается через особую перемычку в коммутирующем блоке.
• 2 свободных провода подключают к 2 коммутирующим клеммам выключателя.
• В коробке-распределителе делают скрутки из проводов, подающих «фазу», и проводов, идущих к лампам в разных комнатах.

Предлагаем вашему вниманию схему соединения в распределительной коробке двухклавишного выключателя и двух розеток:

Какую бы конфигурацию ни выбрал мастер, он должен перед началом монтажа досконально изучить и проработать принципиальную схему всех подводок и соединений.

В итоге правильная установка розетки, соединенной с выключателем – это не только качественная работа электроприборов, но и безопасность дома и человека.

Перед человеком, слабо разбирающимся в электричестве, возникают проблемы подключения нескольких лампочек. Когда проводка уже сделана, вся работа заключается в замене перегоревших ламп. Но бывают ситуации, когда нужно добавить еще одну или более лампочек к существующей системе. Здесь уже понадобятся элементарные знания электротехники и умение составить схему подключения.

Параллельное подключение светильников к проводам питания

В моду вошли точечные светильники, в результате количество источников света в домах и квартирах значительно увеличилось, а освещению стали уделять особое внимание. На фото выше изображены светильники для подвесного потолка с параллельным соединением. Через клеммные колодки лампы подключаются к фазному (L) и нулевому (N) проводам.

На первый взгляд здесь нет ничего сложного, но для длительной и надежной работы все должно быть сделано по правилам, которые нужно знать.

Схема подключений

Для создания подключений лампочек, прежде всего, надо изобразить упрощенную электрическую схему соединений и подключения к питанию. Она составляется по определенным правилам:

• проводники графически обозначаются прямыми неразрывными линиями;
• соединения обозначаются точками (если их больше двух), если точки нет, значит, провода пересекаются;
• электрическая арматура и проводка на плане изображаются по ГОСТ 21.614 и ГОСТ 21.608.

Параллельное и последовательное соединение

Для того чтобы зажечь самую простую лампу накаливания, нужно подключить ее контакты на фазу (L) и ноль (N). Два провода к ней подходят из распределительной коробки или из розетки. Параллельная схема предусматривает подключение нескольких лампочек на общие фазный и нулевой провода (рис. а ниже). Здесь параллельно подключены три лампы накаливания. Для удобства в схеме установлен выключатель. Принципиальная схема (рис. б) изображает соединения нагляднее.

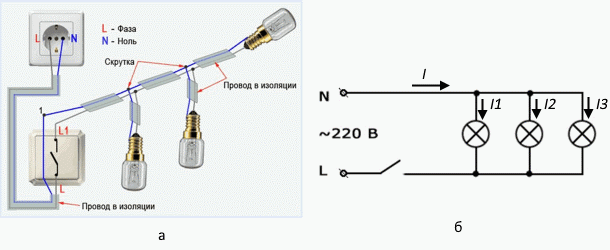

Схема параллельного соединения лампочек

Достоинством параллельного соединения является возможность подключения потребителей электроэнергии к напряжению сети. К лампам на рис. выше можно добавить еще несколько, но ток при этом увеличится, а напряжение останется прежним.

Сила тока (I) в питающих проводах равна сумме сил токов всех участков (I 1 , I 2 , I 3 ), подключенных параллельно (рис. б выше):

I = I 1 + I 2 + I 3 .

Мощность цепи (Р) находится как сумма мощностей всех участков (Р 1 , Р 2 , Р 3 ):

Р = Р 1 +Р 2 + Р 3 .

Сопротивление (R ) для трех нагрузок определяется из выражения:

1/R = 1/R 1 + 1/R 2 + 1/R 3 ,

где R 1 , R 2 , R 3 – сопротивления лампочек.

Типы ламп и схемы подключения

Подключение ламп накаливания, приведенное выше, не представляет особой сложности. Но схема галогенных и люминесцентных ламп имеет некоторые отличия.

Галогенные

Питание пониженным напряжением повышает безопасность эксплуатации источников света. При этом яркость остается прежней. Галогенные лампы могут применяться с понижающими трансформаторами на 6, 12 и 24 В (рис. ниже).

Схема подключения галогенной лампы

Напряжение 220 В подается на малогабаритный электронный трансформатор, который можно встроить даже в корпус выключателя. Низковольтные галогенные лампы часто применяются в подвесных потолках. Их подключают параллельно и соединяют с трансформатором. На фото ниже представлена блок-схема с двумя трансформаторами. Напряжение 220 В подается на них через распределительную коробку. Нулевой провод обозначен синим цветом, а фазный – коричневым, со вставленным в разрыв выключателем.

Схема подключения галогенных ламп

Группы ламп соединены между собой параллельно в распределительной коробке, после которой производится разветвление питающих проводов на первичные обмотки трансформаторов.

Лампы подключаются ко вторичной обмотке 12 В параллельно между собой. Для их соединения применяются клеммные колодки (на схеме не показаны).

Выходной провод низкого напряжения не должен быть длиннее 2 метров. Иначе возрастают потери напряжения, и лампы будут светиться хуже. Будет лучше, если сделать расчет напряжения для всех ламп.

Пример расчета

Пример расчета напряжения на лампочках в зависимости от потерь в проводах следующий. При питающем напряжении V=12 В к трансформатору подключены параллельно 2 лампочки с сопротивлениями R1 = R2 = 36 Ом. Сопротивления подводящих проводов к ним равны r1 = r2 = r3 = r4 = 1,5 Ом. Требуется найти напряжение на каждой лампочке. Схема изображена на рис. ниже.

Потери в проводах питания лампочек

Напряжение на первой и второй лампочках составят:

V 1 = VR(2r + R)/(4r 2 +6rR + R 2) = 10,34 В,

V 2 = VR 2 /(4r 2 +6rR + R 2) = 9,54 В.

Из расчета видно, что даже небольшие сопротивления подводящих проводов приводят к существенному падению на них напряжения.

Общая нагрузка в схеме поддерживается на уровне 70-75% от максимальной, чтобы не перегревались трансформаторы.

Люминесцентные

Недостатком люминесцентных ламп является эффект мерцания, что ухудшает восприятие света глазами. Современные электронные ПРА (пускорегулирующие аппараты) решают эту проблему, но цена их выше. Для уменьшения пульсации при использовании электромагнитного балласта применяется двухламповая схема подключения, где на одной из ламп фаза сдвигается во времени. В результате суммарный световой поток выравнивается.

На рис. ниже изображена схема светильника с расщепленной фазой. Две лампы подключены к сети переменного напряжения параллельно. Обе они содержат индуктивные балласты (L 1) и (L 2). Но к лампе (2) подключен дополнительный балластный конденсатор (С б), благодаря которому создается сдвиг тока по фазе на 60 0 .

Схема двухлампового светильника

В результате снижается суммарная пульсация светового потока светильника. Кроме того, ток внешней цепи почти совпадает по фазе с напряжением питания за счет комбинации опережающей и отстающей схем, что позволяет увеличить коэффициент мощности.

Видео про подключения

Про особенности параллельного и последовательного подключения рассказывает видео ниже.

Таким образом, для того чтобы правильно подключить лампочки в доме или квартире, надо сделать следующее:

• начертить принципиальную электрическую схему системы освещения;
• выполнить расчет проводки;
• подобрать электрооборудование, арматуру и светильники;
• правильно выполнить монтаж лампочек.

Объединение силовой точки и устройства, управляющего приборами освещения, позволяет рационально организовать электроснабжение жилого или офисного пространства. Согласитесь, гораздо удобнее, если электротехническая арматура сгруппирована, а не беспорядочно «разбросана» по помещению.

Кроме веских эргономических плюсов подобное техническое решение обладает массой дизайнерских преимуществ. Однако оно же заставляет задуматься о том, как розетка с выключателем в одном корпусе подключается к электросети. В нашей статье вы найдете ответы на все сложные и простые вопросы, возникающие в процессе монтажа подобного блока.

Мы представляем исчерпывающую информацию по методам установки и способам подключения блочных электротехнических устройств. Тонкости и нюансы освещены в фото-подборках и видео, наглядно демонстрирующих специфику выполнения работы. Настолько мощная информационная поддержка поможет “на отлично” справиться с задачей.

С тех пор, когда провода от выключателя подключались к электрической цепи, не пойми как, а в некоторых случаях даже наугад, прошло совсем немного времени. Замечено, что в старинных домах и постройках достаточное количество приборов были присоединены с нарушением многих требований безопасности.

Да, на работоспособность компонентов такой подход никоим образом не повлиял. Все функционирует нормально, вот только безопасность эксплуатации таких приборов остается под вопросом.

Коммутация розетки через выключатель – популярный способ безопасно управлять бытовой техникой или инструментами, не имеющими собственной кнопки питания

С каждым годом экономия денежных знаков и пространства остаются приоритетными факторами. Именно по этому, для снижения количества проводов и использованного пространства на стенке, производители электроприборов совместили в единой конструкции несколько устройств.

Комбинирование одно- и двухклавишного выключателя с розеткой повышает предельную эффективность и комфортное применение подобного электрического оборудования.

Комбинирование электрических приборов между собой, с применением цельного корпуса, позволяет экономить пространство и уменьшить число задействованных проводов

Следует помнить, что для подключения блочного электроустановочного устройства нужно с учетом максимальной нагрузки.

#1: Способы подключения блока выключатель-розетка

Существует несколько способов присоединения объединенного блока. Эта возможность стала доступна относительно недавно. Ранее найти в доме различное по опциональным возможностям электрическое оборудование в едином корпусе было невозможно.

Подключенная в одном корпусе розетка с выключателем более привлекательна на внешний вид, не имеет зазоров и стыков

Способ присоединения коммутатора и розетки осуществлялся посредством соединения проводки в боксе, но без смешивания самих устройств. Такой способ применяется и сегодня, если по определенным причинам нельзя установить потребители друг возле друга.

При этом, вариант неспаренного подсоединения конструкции также имеет свои плюсы. Рассмотрим их ниже:

1. Подобные устройства общедоступны. Покупка даже дешёвого выключателя с розеткой сделает возможным их подключение в одной схеме.
2. Работы по подключению этих электрических приборов можно выполнить легко даже своими руками.
3. Повышенный уровень безопасности при использовании раздельно подключенных механизмов, поскольку проводка к ним прокладывается отдельно, что снижает вероятность короткого замыкания.

Так почему же в последние годы в домах отдают предпочтение специальным блокам, где совмещение розетки и выключателя заложено поставщиком. А все потому, что подобный план подключения устройства является более облегченным.

Во-первых, отпадает потребность в прокладке двух отдельных кабелей к устройствам. Во-вторых, преимуществ такого блока гораздо больше, чем у разделенных.

Перечислим некоторые из них:

• Упрощенный перенос такого блока в иное место. Теперь надобности в прокладывании двух отдельных проводок нет.
• Дважды измерять высоту в процессе установки вышеописанного приспособления больше не нужно, поскольку это один блок.
• Высококачественные приборы могут использоваться снаружи и внутри помещений.
• Объединенный блок проще монтировать на поверхностях из бетона, камня, дерева и гипсокартона.

Основной недостаток соединенного блока – нельзя заменить при поломке одну часть. Неважно, сетевое гнездо это или непосредственно выключатель. Практически всегда потребуется полная его замена.

Новые блоки изготовляются с одно-, двух- или трёхкнопочным коммутатором, который совмещен с розеткой в цельном изделии.

Рассмотрим пошаговый процесс замены блочной системы выключатель-розетка:

Галерея изображений

Завершив демонтаж старого устройства и подготовив проводку, приступаем к установке и подключению нового блока из розетки с выключателем.

Галерея изображений

#2: Подсоединение и коммутация розетки через выключатель

Существует конкретная последовательность, определяющая, как подключать розетку с выключателем в цельной конструкции. Следует помнить, что в основе ее заложены стандартные иобязательное соблюдение ПЭУ.

Элементарным способом соединения проводов от сети является подключение их к устройствам по чёткому плану в распределительном боксе.

Приведенный ниже алгоритм работ подскажет, как грамотно подключить объединенные в блок розетку с выключателем:

1. Для внутреннего блока подготавливается специальное отверстие в стене, а для внешнего – выбирается подходящее пространство для установки. Для помещений в деревянных постройках чаще всего применяют накладные спаренные механизмы с совмещёнными электрическими блоками. Такой способ используется, например, с открытой проводкой.
2. Распределительный короб имеет шесть (6) жил входящих электрических кабелей. Одна пара для розетки, вторая от выключателя, а третья – для распределительного щитка. Каждая пара – это фазная и нулевая жилы. Чаще всего в домах можно увидеть добавочный провод заземления.
3. Прежде всего, определяем фазу, которая идет от распределительного щитка, и обесточиваем помещение.
4. Следующим шагом является подсоединение кабеля с фазой от электросети к проводу, идущему к выключателю. Необходимо зачистить концы фазных жил, потом скрутить их вместе и изолировать. Для этого применяется изолента.
5. Далее нулевую жилу сети необходимо соединить с проводом от розетки. Обматываем их также изолирующим материалом.
6. Незадействованные края проводов от объединенного блока также скручиваются друг с другом и обязательно перематываются изолентой.
7. Данная схема подсоединения обеспечит связывание фазного кабеля розетки через рубильник. Эффективность такого метода замечается, когда сетевое гнездо очень редко используется, а подключаемые приборы надо постоянно вкл/выкл.

Совмещенный в едином теле механизм действует относительно просто. На розетку подается фаза через коммутатор в том случае, если выключатель активизирован. Такая схема пользуется популярностью, например, если нужно нагреть воду в нагревателе, который не имеет своей собственной кнопки выкл/вкл, а дергать вилку постоянно не хочется.

Веское преимущество монтажа блока розетка-выключатель состоит в сокращении работ по разметке, формированию “посадочных мест”, выравниванию положения блока

Еще один способ – подключение освещения в подсобном помещении через удлинитель. Тогда выключать его можно как раз, используя одноклавишный рубильник.

#3: Монтаж соединенных розетки с выключателем

Блоки электроустановочных устройств, совмещенные в едином корпусе, пользуются большим спросом. Главным фактором остается то, что оба прибора будут использоваться отдельно.

Для установки подобной розетки и выключателя от лампы осуществляется ряд простых действий:

1. От главного щитка прокладываются кабели с нулем и фазой к распределительному боксу.
2. Коробка должна содержать пять (5) проводов – два (2) от лампы и три (3) от блока, объединяющего отдельные устройства.
3. Фазную жилу из щитка нужно соединить с проводом от розетки. Используя перемычку объединить розетку с клеммой на выключателе.
4. Нулевую жилу от электрической сети надо подсоединить к проводу с нулем от лампы и розетки.
5. Фазные кабели, идущие от патрона к выключателю, нужно скрутить и обязательно изолировать.
6. Заземление также подключается при помощи соответствующего кабеля.

Подобная схема с объединённой в едином корпусе розеткой и коммутатором, будет работать отдельно от выключателя. А основные функции одноклавишного рубильника (вкл/выкл электролампы) будут выполняться также независимо.

Соблюдая правильную схему подключения каждого провода можно защитить себя от последующих исправлений, а также от непредвиденных ситуаций

Желающим узнать, как подключить двойной выключатель, управляющий двумя лампочками, стоит обратить внимание на и , с которой мы рекомендуем ознакомиться.

#4: Присоединение розетки с двухклавишным выключателем

Чаще всего блок, соединяющий в себе розетку и выключатель на две клавиши, устанавливается между входом в уборную и ванную комнаты. Как вариант, его можно установить в большом помещении, для подачи напряжения на один–три источника света.

Вывод: благодаря единому блоку пользователь может управлять светом сразу в нескольких помещениях, а также подсоединить в розетку любое устройство, потребляющее электричество.

Рассмотрим схему подсоединения объединенного устройства, состоящего из 7 шагов:

1. Первый этап – прокладка от бокса распределения к сдвоенной электрической системе пять (5) проводников.
2. От распределительного щитка жилы с нулем и заземлением подключаются только к розетке.
3. Благодаря специальной перемычке в связывающем блоке подается фаза на сдвоенный прибор отключения.
4. Обе свободных жилы присоединяются к двум связывающим узлам рубильника, через которые подается фаза на приборы освещения в ванной комнате и уборной.
5. Необходимо скрутить кабели с фазой (от коммутатора) со свободными жилами (от патронов с лампами) в уборной и ванной.
6. В сортировочном коробе кабель с «0», а также провод заземления от розетки надо скрутить с оголенными концами скруток от освещения.
7. Бывают случаи, когда порядок клавиш на выключателе необходимо изменить. Для этого жилы на контактах коммутации, подающих напряжение на лампы в ванную и уборную, просто меняются местами.

Выходит, что схема подсоединения совмещенного с розеткой одно- и двухклавишного выключателя, отличается только объемом затрачиваемого времени и количеством проводов. Для однокнопочного устройства задействуется четыре (4) кабеля, а для – пять (5) проводников. Оба варианта включают в себя заземление.

Волноваться не стоит, ведь схема подсоединения совмещенного блока с розеткой и двухкнопочным выключателем имеет совсем немного отличий

#5: Монтаж блока с розеткой и трехклавишным выключателем

Трехклавишный выключатель с розеткой используется для большей экономии электроэнергии. За последние годы пользуется все большим спросом у электриков, специалистов и обычных людей.

Ранее трехклавишные выключатели с розеткой устанавливались только в панельных домах. Основным их назначением было управление светом в кухне, ванной комнате и уборной. А вот сетевое гнездо предусматривалось для бытовых целей – подключение фена, электробритвы, пылесоса и других приборов. С тех пор прошло немало времени, большинство из них нуждаются в замене.

Современные планировки и дизайнерские возможности позволяют применять трехклавишный прибор отключения в качестве главного управляющего звена нескольких источников света для одной комнаты. Среди них:

• основной;
• дополнительные источники света;
• декоративные.

Такой способ избавляет человека от надобности в подключении светильников при нехватке освещения. С другой стороны защищает человека от чрезмерного объема света в комнате и позволит приглушить его. Регулировка освещенности остается под полным вашим контролем, благодаря одному, единому выключателю.

Кроме удобства, такой украшает комнату. Согласитесь, что цельный блок с розеткой выглядит более эстетично, нежели три отдельных. К тому же, количество потраченного времени и сил по его установке значительно меньше.

Трехклавишное устройство, как правило, монтируют в помещениях такого типа:

• в месте, где планируется многоярусное освещение;
• в комнатах с большой площадью и сложной формой;
• в нешироких и длинных переходных помещениях;

Такой рубильник также монтируется для управления освещением сразу в нескольких комнатах, таких как туалет, ванная и прихожая, с единого места. Также его можно использовать в рабочих помещениях для подсветки конкретного рабочего стола.

Как и в случае с двухкнопочным выключателем, трехклавишный блок с розеткой имеет несложную схему, имеющий всего одно отличие

Конфигурация устройства с розеткой мало чем отличается от обычного трехкнопочного выключателя. Нулевой провод, идущий прямо в розетку – это главное отличие.

Ранее подобная конструкция могла вызвать неудобство. Течение времени изменило данное правило. Поскольку мода на расположение выключателей значительно изменилась, монтаж розетки над плинтусом, а рубильник на расстоянии 800–900 мм от пола, становиться практически невостребованным вариантом.

Подобная схема расположения розеток и выключателей постепенно отходит на задний план, ведь удобство и соблюдение дизайна более приоритетная цель современных планировок

Есть несколько правил при выборе выключателя. Тогда он будет служить дольше и не вызывать дискомфорта. Вот главные из них:

• клавиши не западают;
• не издают посторонних звуков при нажатии;
• внутренняя часть выключателя содержит схему его подключения;
• гладкая и ровная поверхность.

Также внимание нужно обратить на степень защищенности устройства – это код IP на упаковке. Первая цифра отражает уровень защиты от пыли, вторая – от влаги. Значение и эффективность указывается от нуля (0 – отсутствие защиты) до шести (6 – высший уровень защиты).

Например, при установке выключателя в ванной или в душевой комнате, необходимо приобрести устройство с IP 44. Если это улица – уровень защиты 65. При установке выключателя в комнате для отдыха – будет достаточно значения IP 20.

При введении в эксплуатацию выключателя с розеткой сложно обойтись без определенных инструментов, таких как:

• пассатижи для зажима и захвата деталей;
• стриппер для удаления изоляции с края провода;
• плоская и крестовая отвертки.

Схема монтажа трехклавишного выключателя также мало чем отличается от подключения двух- или однокнопочного устройства.

Комфортная работа по монтажу/ремонту объединенных блоков, розеток и выключателей во многом зависит не только от навыков специалиста, но и от используемых им инструментов

Рассмотрим их еще раз:

1. Перед началом работ надо убедиться, что сеть полностью обесточена.
2. Нулевые и фазные кабели необходимо распределить.
3. Проверить фазу специальной отверткой с индикатором.
4. Подсоединить кабель к распределительному боксу.
5. Протестировать соединение.

Немаловажным умением при монтаже считается навык поиска проводов с нулем и фазой. Обычно, определенный . Нулевая жила синего цвета, а фаза – черная или красная.

Самым удачным инструментом для помощи начинающим электрикам является индикаторная отвертка, которая имеет особые восприимчивые элементы и датчик-отражатель

Для определения фазы существует сразу несколько способов. Ее наличие подскажет индикатор на отвертке или простая лампочка накаливания. Первый вариант более предпочтителен, поскольку он проще. Для второго способа лампу нужно вкрутить в патрон, и попеременно замыкать выведенные провода. Когда кабель на нулевой фазе, лампочка светит ярче.

Одним из подручных способов определения фазы является лампочка и патрон, используйте этот вариант только если отсутствует индикаторная отвертка

Приобрести одно-, двух-, трехклавишные рубильники с розеткой – процесс не сложный. А вот, как показывает практика, разобраться в плане подключения может не каждый. Поэтому данная статья и появилась. Теперь самостоятельно осуществить установку, а тем более замену выключателя с розеткой стало намного легче.

Ролик #3. Ремонт блока с двухклавишным выключателем и розеткой:

Запомните, если данная статья и видео не дали вам ясного представления о подключении выключателей, или вы вообще никогда не сталкивались с электрооборудованием, особенно, если предстоит проводить , обратитесь к профессиональным электрикам, чтобы избежать случаев поражения током или короткого замыкания.

Прошли те времена, когда схему подключения электроприборов, в том числе светильников, "подгоняли" под имеющиеся коммутирующие устройства, заботясь об оптимальном расположении последних. В настоящее время различных по функциональности и техническим возможностям выключателей, переключателей и так далее такое разнообразие, что можно смело делать разводку электропроводки таким образом, чтобы включение и отключение используемых электроприборов было максимально удобно их пользователю. Частный случай – управление освещением с двух мест (точек), то есть парой выключателей.

Варианты и преимущества применения управления освещением двумя выключателями

Классическая схема подключения одной лампы (светильника) всем известна. Нужен 1 выключатель, который располагают в наиболее доступном или удобном для управления освещением месте: в начале или середине проходных комнат, длинных коридоров, галерей, аллей (); на входе в помещение либо подъезд и так далее. С тем, насколько это бывает неудобно, сталкивались практически все.

А теперь те же и другие варианты управления осветительными устройствами, но с помощью 2-х выключателей:

• В проходных комнатах и помещениях, а также строениях с двумя входами (гаражи, сараи, хозпостройки для содержания домашних животных или птицы), особенно когда они противоположные. Установка по одному выключателю на каждый вход избавит от неприятной необходимости идти в темноте, чтобы включить свет или после его выключения. Ведь часто бывает, что нужно зайти через одну дверь, а выйти через другую.
• В коридорах, галереях, на аллеях (дорожках в саду) и др., особенно когда они длинные, подключение двух коммутаторов – по 1-му на каждом конце этих объектов – обеспечит не только удобное использование света, но и его экономию. Ведь можно будет пользоваться освещением при передвижении в любом направлении и сразу отключать его после прохождения этого участка пути.
• В подъезде жилого многоквартирного или на лестнице между этажами частного двухэтажного дома. Здесь тоже 2 выключателя и удобно, и экономично.
• В спальне. Если один коммутатор разместить у входа, а другой у изголовья кровати, то не придется с нее вставать, чтобы выключить свет, когда придет пора засыпать. И наоборот, проснувшись, можно сразу, не вставая, включить освещение, а потом выключить его уже только на выходе из спальни, не возвращаясь к кровати. Особенно это удобно, когда у спальни большие размеры.
• И во многих других случаях, когда возникает необходимость управления 1-им осветительным прибором с двух мест.

Как видно из примеров, 2 выключателя – это не только очень удобно, но и еще позволяет экономить электроэнергию, то есть, в конечном итоге, деньги. Ведь свет можно выключить сразу же, как только он стал не нужен. И его не надо оставлять на всю ночь, как это было в случаях с 1-им коммутатором, например, в длинных коридорах, когда возвращаться в их начало для обесточивания светильников не имело смысла. Ведь свет и был включен, чтобы пройти этот коридор.

Какие выключатели нужны для управления светом с двух точек – название и конструкция

Рассматриваемое применение двух выключателей предполагает, что независимо от положения коммутационных контактов одного из них другим всегда можно в любой момент включить или выключить освещение. Обычные выключатели, которыми человечество пользуется еще с момента изобретения электричества, для этого совершенно не пригодны. Ведь они изначально конструктивно не рассчитаны на такую работу, потому что в одном из двух своих положений размыкают (разрывают) электрическую цепь. Поэтому, как их между собой не соединяй, все равно, если у одного из них контакты разомкнуты, вторым ни за что не включить электроприбор. А они должны быть именно соединены как-то между собой, так как предполагается, что будут использоваться для управления работой одного и того же светильника, то есть установлены в составе 1-ой общей электрической цепи.

Для независимого управления освещением, да и другими электроприборами с двух мест используются, сравнительно недавно появившиеся на рынке электротехнических товаров, так называемые проходные выключатели.

Их также еще называют проходными переключателями или перекидными выключателями и переключателями. А есть еще перекрестные переключатели, но это немного другие и более сложные устройства, используемые совместно с проходными для управления электроприборами из трех и более точек. Их можно установить вместо проходных, но они обойдутся дороже, а вот наоборот менять нельзя. Внешне с лицевой стороны эти коммутаторы ничем не отличаются от обычных выключателей. Такие же корпус и 1 или 2 клавиши (иногда другой тип детали управления) для включений-отключений.

Внешне проходной переключатель отличается от обычного выключателя в следующем: с обратной стороны корпуса, там, где подсоединяются , у него 3 клеммы для них. То есть к проходному переключателю подключаются 3 проводника. У обычного коммутатора только 2 клеммы (у перекрестного переключателя – 4). Это если коммутационное устройство одноклавишное.

Если же понадобится управление 2-мя группами ламп одного светильника, то есть нужны будут двухклавишные (двойные) проходные переключатели, то надо искать устройства с шестью клеммами под подсоединяемую проводку. У сдвоенных обычных коммутаторов только 3 клеммы (у перекрестных переключателей – 8).

А теперь о внутренних конструктивных и вытекающих из них отличиях в работе. Подводимая к проходному выключателю цепь выходит из него по 2-м линиям, между которыми он производит переключение. То есть в каждом из 2-х своих положений этот коммутатор одну выходящую из него линию замыкает, а вторую разрывает. Получается, что он как бы никогда и не разрывает проходящую через него цепь. Как это работает на практике и обеспечивает независимое управление с помощью 2-х проходных переключателей 1-м электроприбором, рассмотрено в следующей главе и наглядно видно на схемах, приведенных в ней же.

Схемы подключения и принцип работы двух проходных выключателей в одной цепи

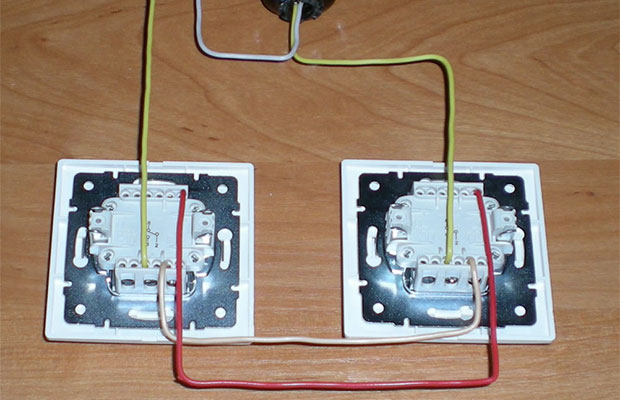

Подключить два проходных коммутатора для коммутации 1-го осветительного либо какого-то другого электроприбора или нескольких, подсоединенных последовательно, то есть объединенных в одну группу, можно только одним способом. Так что ошибиться в этом невозможно. Ниже приведена схема подключения для одной лампы.

В этой типовой схеме видно, что проходные коммутаторы подсоединяются последовательно друг за другом в разрыве цепи между потребителем электроэнергии и фазой. Причем соединены они должны быть 2-мя проводами. На следующей схеме двух выключателей на одну лампочку можно более наглядно рассмотреть работу всей цепи в целом.

На предыдущем рисунке электроприбор был включен, а на этом было произведено его отключение переключателем № 2. Очевидно, что это же самое действие можно было сделать и коммутатором № 1. И по нынешнему положению переключателей видно, что любым из них можно вновь запитать электроприбор.

Собрать такую схему очень просто. У переключателей точно так же, как изображено на рисунках, входная (общая) клемма под фазу либо ноль находится с одной стороны корпуса, а 2 выходные – с другой. Так что смело соединяем их, причем в любом порядке, 2-мя проводами между собой. А потом, к уже подсоединенным коммутаторам, подводим остальную проводку: к одному из них , к которой подведен ноль, а к другому – фазы. Так как подключить все электроустройства следует через распределительную коробку, ниже приведена схема правильной сборки всей цепи с ее использованием.

Чтобы включать и выключать 2 группы электроприборов, потребуются сдвоенные (с двумя клавишами) проходные коммутаторы. Следующая схема как раз для такой цепи, собираемой с использованием распределительной коробки.

На рисунке отчетливо видно и в комментариях к нему подписано, что потребуются проходные коммутаторы 2-х разных модификаций – один с подключением фазы сверху, а другой – снизу. Несмотря на кажущуюся сложность, и эту цепь сделать достаточно просто. На переключателях, точно так же, как это изображено на рисунке, есть отметки в виде стрелок, подсказывающие, какой провод куда заводить.
