Какие существуют виды дренажей. Виды дренажей: поверхностный, глубинный, горизонтальный и вертикальный Горизонтальный дренаж

Из-за большого количества осадков и неспособности грунта быстро поглощать влагу многие загородные участки в весенний и осенний период страдают от переувлажнения почвы. Переизбыток воды пагубно сказывается как на выращивании сельскохозяйственных культур, так и на целостности строительных объектов. Чтобы удалить лишнюю влагу, на участке обустраивается дренажная система. Для частных объектов чаще всего применяется горизонтальный дренаж, который представляет собой систему искусственных водотоков (труб, лотков, каналов), позволяющую отводить грунтовые воды за пределы осушаемой территории.

Оптимальная ситуация – это обустройство дренажной системы одновременно со строительством дома и облагораживанием приусадебной территории. Поэтому перед началом основных работ необходимо определиться: нужен на участке дренаж или нет?

Согласно строительным нормам, дренажные конструкции устанавливаются в таких случаях:

• Если нижняя точка строительного объекта превышает уровень грунтовых вод (УГВ) менее чем на 0,5 м.
• Если на участке преобладает глинистый или суглинистый грунт (вне зависимости от УГВ).
• Если подземная часть строений находится в зоне капиллярной влажности.

В случае устройства горизонтального дренажа на уже обжитых объектах проектирование необходимо выполнять с учетом всех построек и ранее сооруженных дренажных систем, которые находятся на прилегающих территориях.

Правильно выполненный дренаж минимизирует влияние грунтовых вод на строительные объекты

Типы горизонтальных дренажных систем

Задача любой горизонтальной системы заключается в сборе и отводе лишней воды с территории посредством специальных водотоков. В зависимости от расположения конструкции и выполняемых задач дренаж может быть поверхностным или глубинным.

Поверхностный дренаж

Данный тип используется в случае преобладания грунтов с низкой водопроницаемостью и предназначен для быстрогоудаления атмосферных осадков с поверхности земли и осушения верхнего слоя почвы.В состав поверхностной системы входят: центральная дрена и полевые канавы. Вода с поверхности участка через полевые канавы попадает в центральный канал и отводится в водосборник. Глубина дренажных канав определяется с учетом характера почвы и обычно составляет не менее 0,2 м.

Горизонтальный трубчатый дренаж на поверхности земельного участка

Одним из подвидов поверхностной дренажной системы является ливневая канализация, которая бывает открытой и закрытой. В первом случае в качестве водотоков применяются открытые лотки, а во втором – закрытые дренажные трубы. Дополнительно ливневка может оборудоваться дождеприемниками (для точечного сбора дождевой воды) и пескоуловителями (для фильтрации песка и другого мусора).

Совет. Чтобы проверить работоспособность ливневой канализации, необходимо в дождеприемник налить определенное количество воды и собрать ее на выходе. При отсутствии неисправностей выходной объем воды должен быть равен входному.

Открытые лотки ливневой системы

Глубинный дренаж

С целью снижения общего УГВ и поддержания оптимального водного баланса на участке применяется горизонтальный дренаж глубинного типа. Глубина каналов зависит от УГВ и особенностей рельефа и в среднем равняется 1 м. Укладка труб осуществляется на гравийно-песчаную подушку, при этом каждая труба должна быть обмотана полотном из геотекстиля для предотвращения закупоривания дренажных отверстий песчаной массой.

Глубинная система конструктивно может выполняться в разных вариантах, каждый из которых решает определенные задачи.

• Пристенный дренаж.

Если строительный объект возводится на глинистом или суглинистом грунте, тогда фундамент и подвальное помещение должны быть защищены от влаги с помощью пристенной дренажной конструкции. Такая система прокладывается по периметру здания с наружной стороны. Точка расположения дрены должна находиться ниже основания фундамента. При большой глубине труба дополнительно укрепляется с целью предотвращения ее деформации.

• Кольцевой дренаж.

Такая система применяется для защиты здания или земельного участка от поступающих извне подземных вод. В отличие от пристенного, кольцевой дренаж закладывается на определенном расстоянии от здания (5-8 м) и позволяет «взять в кольцо» сразу несколько объектов для комплексной защиты территории.

Стоит обратить внимание. Если подземные воды подступают к зданию только с одной стороны, допускается монтаж незамкнутого дренажного кольца.

Схема кольца горизонтального трубчатого дренажа: 1 – дренажная труба; 2 – смотровой колодец

• Пластовый дренаж.

В случае невозможности систем других типов обеспечить достаточную защиту от переувлажнения, например при наличии подземных напорных вод или строительстве здания над линзой, применяется пластовая конструкция.Она укладывается под основанием защищаемого объекта непосредственно на водонасыщенный грунт и гидравлически связывается с трубчатой дреной, предназначенной для отвода воды.

Подготовка дренажного пласта перед строительством здания

Проектирование дренажной системы

Перед обустройством горизонтального дренажа необходимо составить проект, по которому в дальнейшем будут вестись работы. Как правило, такой документ создается специалистами. Тем не менее хозяевам участка также следует знать особенности проектирования, особенно в случае желания самостоятельно произвести монтаж.

Что учитывается при создании проекта

Для того чтобы дренажная система правильно и бесперебойно функционировала, проект должен основываться на следующих документах:

• План участка с расположением всех строений.
• Топографическая съемка местности (если работы будут вестись в условиях сложного рельефа).
• Дендроплан территории для привязки дренажа к существующим и будущим насаждениям.
• Гидрология участка (информация о гидрологических факторах и водном балансе).
• План подземных коммуникаций для учета пересечений электрокабеля и трубопровода с дренами.

Состав типового проекта

Готовый проект состоит из таких частей:

1. План водотока (общая схема).
2. Разбивочный чертеж (для сложной конструкции).
3. Поперечный разрез дрены.
4. Пояснительная записка.
5. Таблица уклонов с необходимыми расчетами.
6. Перечень материалов.
7. Технологическая карта на устройство горизонтального дренажа.

К сведению. Технологическая карта – это документ, который включает полный перечень работ и последовательность их выполнения. Данный раздел обычно оформляется в виде таблицы и применяется при обустройстве особо сложных систем осушения территории.

Пример общей схемы дренажа участка

Обустройство горизонтального дренажа: основные процессы

Определение оптимального варианта дренажной системы зависит от инженерно-геологических и ландшафтных условий на участке, которые в первую очередь учитываются при составлении проекта. Как правило, предпочтение отдается самотечным конструкциям. Однако если нет возможности соблюсти правильный уклон трубы для отвода грунтовой воды, применяется принудительная откачка с помощью насосного оборудования.

При обустройстве горизонтального трубчатого дренажа производятся основные и вспомогательные работы. К основным процессам относятся:

• копка траншеи на заданную глубину;
• укладка дренажных труб;
• устройство фильтрующего слоя;
• соединение труб с коллектором.

Полезно знать. В качестве фильтровой обсыпки обычно используются: гравий, щебень, керамзит, шлак и др.

Вспомогательные процессы в свою очередь делятся на подготовительные и заключительные. На подготовительном этапе выполняется доставка оборудования и материалов, вынос в натуру компонентов дренажной сети, строительная разметка. Заключительная стадия характеризуется строительством смотровых колодцев, обратной засыпкой траншей, рекультивацией растительного слоя и уборкой территории.

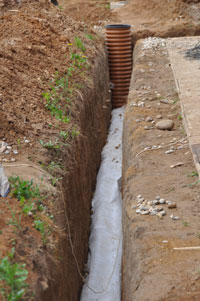

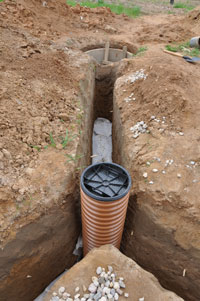

Дренажные работы на участке

Если все работы выполнены корректно, горизонтальный дренаж будет правильно функционировать и позволит добиться оптимального водного баланса на осушаемой территории. При этом любая ошибка в проектировании и при выполнении монтажных работ может обойтись очень дорого. Чтобы избавиться от ненужного риска, обустройство дренажной системы лучше доверять специалистам.

Разновидности дренажных систем.

Системы дренажей бывают горизонтальными, вертикальными и комбинированными. Для вертикального дренажа обязательными компонентами является насосное оборудование и колодцы, в которых смонтирована система откачки. Довольно редко систему дренажа данного типа можно встретить в частных владениях. Обычно она устраивается на таких объектах, как подвальные помещения либо шахты промышленного назначения. Для корректного функционирования всех узлов дренажа выкапывают метровые скважины и оснащают их автоматикой (поплавочными выключателями). Совершенным называется система, в которой уровни водоупора и водоприемника совпадают. Если же уровень водоупора не достигается водоприемником, имеет место несовершенная система.

Система дренажа горизонтального типа может иметь открытое исполнение, когда выкапываются специальные каналы, разделенные системой коллекторов. Закрытая система представляет собой горизонтально расположенные трубы, которые могут быть заглублены под землю. В обеих системах имеются общие элементы: водоотводящие коллекторы, водоприемная и собирающая части. Горизонтальная дренажная система получила широкое распространение, как в частном строительстве, так и в промышленности. Она идеально подходит для осушения больших территорий, которые часто используются в сельскохозяйственных целях. Данный вид дренажа имеет смысл рассмотреть подробнее.

Довольно часто имеет применение пристенный (профилактический) дренаж. Данный вид систем обычно используется в глинистых почвах, чтобы не допустить образования верховодок в пазухах и приямках. В зависимости от фактуры почвы и ее фракции, применяется различное количество слоев. Пристенный дренаж может иметь такую разновидность, как сопутствующий, который служит для той же цели: защищает от образования поверхностных вод. Сопутствующий дренаж идеально подходит для применения на объектах внушительной длинны: канавы, магистрали, тоннели и т.д. Если же дренажная система монтируется на песчаной почве или другом легком грунте, применяется кольцевой дренаж. Такое устройство создает депрессионную воронку, которая не позволяет растекаться легким частицам и упрочняет прилегающие грунты.

Систематический дренаж представляет собой еще одну разновидность системы, относящейся к закрытому типу. Данное сооружение широко применяется на разного рода объектах совместной собственности: коттеджных поселках, дачных хозяйствах и т.д. Для придания системе повышенной надежности может быть дополнительно применен пластовый дренаж, представляющий собой чередования слоев песка и щебня.

Если целью является остановка воды, которая прибывает со стороны, применяется перехватывающая дренажная система, а для предварительного осушения определенного участка применяется кротовый дренаж. Он подразумевает отток воды без технических приспособлений, под действием собственной тяжести.

Ливневые дренажные системы.

Устройство ливневой системы.

В жизни каждого владельца частного дома или дачи может возникнуть ситуация, когда дождевая вода нигде не собирается, а каждое выпадение осадков сопровождается лужами на крыше и мокрыми разводами на стенах. На самом деле, устранить подобные неудобства не составит труда, стоит лишь устроить ливневую систему.

Данное устройство представляет собой систему труб и канализационных колодцев, которые позволяют собрать воду во время дождя и слить ее в дренажный колодец, после чего она попадет в канализацию. Впрочем, если таковой поблизости не обнаружится, вполне подойдет и самостоятельно выкопанный канал или просто канава.

Ливневка, как ее часто называют, внешне похожа на обычный дренаж, но имеет собственные конструктивные отличия. Главная особенность – отливы и желоба устанавливаются не только на крышу, но также и в другие места, в которых планируется собирать дождевую или снеговую воду. Кроме того, изменения коснулись и дождеприемника, и прочих элементов. Теперь они выпускаются из прочных разновидностей пластмасс, которые не ржавеют, что придает всей системе особую прочность и долговечность. Цена такой системы существенно ниже, чем оснащения старого образца. Из дополнений следует отметить корзину-мусоросборник и сифон, который убирает неприятные запахи.

Как правило, в ливневой системе используется горизонтальный дренаж, не требующий особых подготовительных мероприятий. В зависимости от необходимости и пожеланий владельца объекта, он может иметь открытое либо закрытое исполнение. Чтобы придать системе дополнительную прочность и уплотнить грунт по бокам от дренажа делают наклонную поверхность, а верх закрывается решеткой, что предотвращает попадание мусора.

Что касается канализации ливневой системы, то здесь технологией предусматривается использование пластиковых труб и гофрированных элементов, внутри которых расположены гладкие стенки. Устанавливаются такие трубы либо прямо под системой дренажа, либо переносятся под фундамент строения. Для того чтобы система радовала владельца своей безупречной работой, необходимо установить смотровые колодцы. Изготавливаются они из пластика либо железобетона. В каждом конкретном случае специалисты рекомендуют использовать тот или иной вариант.

Открытые дрены - канавки и лотки, и закрытые беструбчатые дрены устраивают для непродолжительной эксплуатации на период проведения строительных работ.

Наибольшее распространение получили трубчатые дрены, укладываемые в нижней части дренажных траншей, заполненных фильтрующим материалом.

В трубчатых дренажах используют следующие разновидности труб: асбестоцементные, бетонные и железобетонные, чугунные, керамические, пластмассовые, трубофильтры из пористого бетона на плотных заполнителях, трубофильтры из пористого полимербетона и др.

Материал труб назначают в зависимости от степени агрессивности подземных вод и прочности материала с учетом глубины их заложения.

Глубина заложения труб из пористого полимербетона ограничена 5 м. Трубы из пористого бетона на плотных заполнителях укладывают на глубину свыше 8 м. Глубина заложения асбестоцементных труб определяется расчетом, а поливинилхлоридных труб назначается с учетом толщины их стенок. Бетонные, железобетонные и асбестовые трубы применяют только в неагрессивных по отношению к бетону средах.

В таблице 6.1 приведены характеристики некоторых разновидностей дренажных труб.

Дренажные трубы из пластмасс, получившие в настоящее время широкое применение, изготавливают из полиэтилена низкого давления (ПЭНД) и поливинилхлорида (ПВХ) с круглыми отверстиями диаметром до 4 мм и щелевидными - шириной 0,8 - 1,5 мм.

Для фильтровых покрытий вокруг труб используют песчано-гравийные обсыпки, обертки из искусственных волокнистых материалов (геотекстиль), обмотки из нетканого рулонного материала, а также дренажные композиционные материалы - геокомпозиты.

Для дренажных труб, обмотанных рулонным фильтрующим материалом с перехлестом слоев, устраивают песчано-гравийную подготовку (подушку) толщиной не менее 100 мм. Если в основании залегают песчаные грунты, то допускается укладка труб на спланированное естественное основание.

Таблица 6.1

Обсыпку призмы из разделительных слоев песчано-гравийного материала назначают из условия незаиливания трубы и исключения суффозии грунта.

Фильтровые покрытия вокруг труб из минеральных волокнистых материалов выполняют из стеклохолстов ВВТ, ВВК (4 слоя), из стеклотканей ВПМ-1 (два слоя), ССТЭ-6 и СС-1 (один слой) в сочетании с обсыпкой из несортированных песчаных грунтов более водопроницаемых, чем дренируемые грунты.

Для обеспечения длительной работы фильтров дренажных труб используют геотекстильные материалы (водопроницаемые тканевые, нетканевые, вязаные и композиционные полотна из синтетических волокон), которые при высокой плотности и фильтрационной способности обеспечивают в наименьшей степени заиливание дренажных труб.

Геотекстиль выполняет три функции в массиве грунта - сепарацию, фильтрацию и армирование.

Из российских материалов, получивших широкое применение в подземном строительстве, следует отметить дорнит, разработанный ВНИИСтройполимером и Ростокинской фабрикой нетканых материалов (г. Москва); из зарубежных - Geolon голландской фирмы Nicolon, Heidelberger Vlies немецкой фирмы Gebruder Friedrich, Bidim французской фирмы Rhone-Poulenc, Polyfelt австрийской фирмы Polyfelt и другие.

Дренажный композиционный материал (геокомпозит) включает два элемента - трехмерное пластиковое основание (проводник влаги) и геотекстильный фильтр. Последний пропускает воду в пластиковое основание, задерживая при этом частицы грунта.

Наибольшее распространение получили дренажные материалы: Delta Drain (Германия), Enkadrain (Нидерланды), GSE Hyper Net (Германия), J-Drain (США), Polyfelt (Австрия), Terram Drain (Англия) и другие.

При сложных геологических и гидрогеологических условиях с наличием водоносных пластов большой мощности и при слоистом их строении, а также при наличии напорных подземных вод следует устраивать под подошвой подземного сооружения пластовые дренажи (рис. 6.2).

Пластовый дренаж защищает сооружение как от гравитационной воды, так и от капиллярной влаги. Такой дренаж устраивают в слабопроницаемых грунтах, где трубчатые и другие линейные конструкции малоэффективны. Вода из пластового дренажа отводится по трубчатым и беструбчатым дренам, лоткам и канавкам.

Под сооружениями пластовый дренаж выполняют однослойным или двухслойным. Однослойный дренаж из щебня или гравия укладывают на скальные или полускальные трещиноватые грунты. Двухслойный дренаж выполняют в пылеватых и мелких песках и глинистых грунтах. Верхний слой отсыпается из щебня или из гравия минимальной толщины 150 мм. Крупность щебня или гравия рекомендуется принимать 3 - 20 мм при коэффициенте неоднородности 5. Содержание глинистых или пылеватых частиц не должно быть более 3 %. Нижний слой отсыпается из песка средней крупности с минимальной толщиной слоя 100 мм.

Рис. 6.2. Схема пластового дренажа

1 - уровень подземных вод; 2 - подземное сооружение; 3 - пристенный дренаж; 4 - песчаный слой; 5 - защитное покрытие щебеночного слоя; 6 - песчано-гравийный или щебеночный слой; 7 - труба

Пристенный дренаж представляет собой вертикальный слой из проницаемого материала, устраиваемый с наружной стороны заглубленного сооружения, и выводится на отметку выше максимального уровня подземных вод на 0,3 м. Пристенный дренаж прокладывается по контуру здания с наружной стороны (рис. 6.3).

Рис. 6.3. Схема пристенного дренажа с применением поливинилхлоридных труб и дренажной оболочки «Дрениз»

1 - песок К ф > 5 м/сек; 2 - дорнит или минерально-волокнистый материал по ОСТ 33-10-73; 3 - гранитный щебень размером 3 - 10 мм; 4 - Бетон В15; 5 - гранитный щебень, втрамбованный в грунт

6.1.10. Конструкции пластовых и пристенных дренажей из пластмасс в сочетании с геотекстильными материалами являются наиболее эффективными.

Примером современного типа конструкций пристенного дренажа с применением полимерных фильтрующих материалов являются оболочки «Дрениз». Оболочка «Дрениз» состоит из двух слоев: листов специального профиля из полимерного материала (полиэтилена, полипропилена, и поливинилхлорида) и нетканого геотекстильного материала, скрепленных между собой с помощью сварки или водостойкого клея. Листы оболочки «Дрениз» соединяются друг с другом внахлест. Технология применения данного материала указана в Инструкции ВСН 35-95.

Дренажная система Delta немецкой фирмы Dorken представляет собой одно-, двух- и трехслойную конструкцию, в составе которой имеется высокопрочное полиэтиленовое полотно с отформованными округлыми шипами (рис. 6.4).

Рис. 6.4. Пристенный и горизонтальный пластовый дренаж с применением систем Delta

1 - стена из бетонных блоков; 2 - горизонтальная гидроизоляционная мембрана; 3 - наружная гидроизоляционная мембрана стен; 4 - пластовый дренаж по бетонной подготовке, выполненный из полотна Delta MS или Delta MS-20; 5 - пристенный дренаж, выполненный из полотна Delta-Geo-Drain TR или Delta-Drain; а - дренажное полотно, b -филирующая мембрана из геотекстиля; 6 - перфорированные дренажные трубы по периметру сооружения; 7 - засыпка гравием; 8 - грунт обратной засыпки; 9 - профиль крепления верхней кромки дренажного полотна; 10 - металлическая сетка; 11 - теплоизоляция по гидроизоляции цоколя; 12 - поверхность пола

В однослойных конструкциях при толщине полотна 8 мм (Delta-MS) и 20 мм(Delta-MS-20) водопропускная способность составляет соответственно 5,0 и 10,0 л/м·с, что значительно выше, чем у классических дренажных систем.

В двухслойных конструкциях используют фильтрующую геотекстильную мембрану из полипропилена (Delta-Drain, Delta-Geo-Drain TP). Отличительной особенностью системы Delta-Drain является конструкция с двухсторонним расположением каналов с отформованными шипами, которая обеспечивает одновременно отвод воды и вентиляцию подземной стены.

Трехслойная система Delta-Geo-Drain состоит из профилированного полотна и геотекстиля и имеет скользящую мембрану из листового полиэтилена. Эта мембрана, создавая дополнительную изоляцию стены, обеспечивает также сохранность дренажной системы в целом при возможной осадке грунта обратной засыпки.

Система внутреннего пластикового дренажа Delta (рис. 6.5) устраивается по стенам и днищу (полу) защищаемого подземного помещения при ремонте или реконструкции здания, а также в процессе возведения новых сооружений.

В зависимости от типа отделочных покрытий могут быть реализованы два варианта. Первый вариант - использование дренажного полотна Delta-MS в сочетании с оцинкованной штукатурной сеткой, второй вариант - установка дренажного полотна Delta PT с наваренной полимерной сеткой.

Сбор воды из системы внутреннего дренажа осуществляется в специально оборудованном приямке. Поступление дренажной воды в приямок осуществляется по дренажному лотку, через дренажную трубу или непосредственно через воздушный зазор в днище с дренажным полотном.

Удаление воды из приямка осуществляется насосом с поплавком, который перекачивает воду в систему канализации.

Рис. 6.5. Внутренний дренаж пола и стен сооружения с применением систем Delta

1 - кирпичная кладка стен; 2 - железобетонная плита основания; 3 - строительные швы и возможные трещины в плите основания; 4 - пластовый дренаж по бетонной подготовке, выполненный из полотна Delta MS или Delta MS-20; 5 - перфорированные дренажные трубы по периметру стен; 6 - бетон пола с арматурной сеткой; 7 - пристенный дренаж с внутренней стороны стен, выполненный из полотна Delta PT; 8 - специальный профиль по периметру пола и потолка в местах крепления полотна Delta PT; 9 - штукатурка стен; 10 - система «Инжекто» по периметру примыкания основания и стен; 11 - специальная обработка поверхности пола; 12 - насос

Лучевые дренажи устраивают в наиболее проницаемых грунтах (песках, супесях) или когда слабопроницаемые грунты чередуются с обводненными прослойками. Лучевые дренажи целесообразно использовать на строительных площадках, расположенных в стесненных условиях городской застройки с густой сетью коммуникаций.

При лучевом дренаже совмещены горизонтальные трубчатые скважины с водосборным колодцем и водосборником. Горизонтальные скважины устраивают с помощью станков горизонтального бурения или проколом. Водосборный приемник выполняется методами «стены в грунте», опускного колодца и другими (рис. 6.6).

Рис. 6.6. Лучевой дренаж

1 - водоприемник; 2 - естественный уровень подземных вод; 3 - пониженный уровень подземных вод; 4 - водосборный колодец; 5 - горизонтальная лучевая скважина

Рис. 6.7. Основные схемы расположения лучевых водозаборов

а, б - кольцевая; в, г - площадная

В грунтах с низкими фильтрационными свойствами устраивают вакуумные дренажи. Конструктивно вакуумный дренаж представляет собой обычную дрену, выведенную в вакуумный колодец с крышкой, обеспечивающей надежную герметизацию внутреннего пространства колодца. Для откачки воды и воздуха используются вакуумные насосы. Рекомендуемая длина вакуумных дрен не должна превышать 50 м.

При глубоком осушении грунтов (более 10 м) целесообразно выполнять галерейные дренажи. Эти дренажи выполняют открытым или подземным способами (штольневым, щитовым, методом продавливания). Дренажные галереи имеют гравийно-песчаную обсыпку или фильтры из пористых материалов.

Очень часто перед постройкой нового дома или покупкой нового участка требуется проверить, не будет ли помещение, расположенное на этой земле, слишком сырым. Особенно это касается подвалов и первых этажей. Дело в том, что на влажных землях с небольшой глубиной залегания грунтовых вод не обойтись без специальной системы осушения – дренажа. В противном случае в доме будет и сырость, и плесень, и прочие проблемы, связанные с близко расположенными водами. О том, что такое дренаж, о типах и конструкции расскажем ниже.

Что же такое дренаж? Определение дренажа – это специальная система труб, скважин или каналов, позволяющая отвести грунтовые воды в сторону от участка, дома или любого строительного сооружения. Для большей части России – особенно для средней полосы – хороший дренаж просто жизненно необходим. Причем это касается не только явно болотистой местности. Только специалист сможет точно определить, на каком уровне залегают грунтовые воды, нужен ли дренаж и какого типа, а также как его лучше установить. Однако простейшие работы по водоотведению можно сделать и самостоятельно – о том, как это сделать, мы расскажем в конце статьи.

Разумеется, многое зависит от типа местности, где располагается ваш дом или дача — или иное сооружение. Возможны разные варианты:

• — дом на глинистой почве (то есть водоупорный слой близко);
• — дом в низине;
• — дом на песчаной почве (до грунтовых вод далеко);
• — дом на склоне холма;
• — дом в болотистой местности или возле реки/водоема.

В каждом случае – свой подход и своя система дренажа. В низинах, например, грунтовые воды всегда ближе, на склонах – тоже. Но на холмах дренаж тоже может понадобиться – в частности, для стока дождевой воды, избыток которой на вашем участке вовсе ни к чему.

До проектирования дренажной системы проводится исследование местности. В первую очередь, определяются цели, для которых нужно осушить почву, для чего ставят дренаж. Так, осушение может понадобиться для агротехнических целей – избыток влаги вредит отдельным растениям, ведет к загниванию корней и гибели саженцев. Чаще всего, правда, дренируют придомовые и придачные участки, чтобы защитить фундамент и не позволить воде создать неприятную сырость внутри помещения.

Типы дренажных систем

Дренажные системы бывают нескольких типов. В первую очередь, классификация дренажей опирается на глубину установки труб или иных частей осушающей конструкции. Таким образом, системы бывают поверхностными и глубинными. Поверхностный дренаж чаще всего представляет из себя каналы для вывода дождевой и паводковой воды за пределы участка. Такого типа система также нужна для поддержания в порядке дорожек, крыш и открытых террас. Глубинный же дренаж требуется для борьбы с избытком грунтовых вод, которые по специальным трубам выводятся в колодец или за пределы осушаемого участка.

В каких случаях делать дренаж поверхностного типа? Практически в любых – и желательно в связке с глубинным. Поверхностный дренаж бывает нескольких типов:

• — точечный водоотвод,
• — линейный водоотвод,
• — комбинированный водоотвод.

Водоотводные линии обычно представляют собой желобки с небольшими емкостями для сбора лишнего мусора и песка. При помощи таких канальчиков можно удалить лишнюю воду с довольно большой площади – но надо следить, чтобы пескоуловители (емкости для мусора) не переполнялись и линии не засорялись. Точечные элементы дренажа обычно делают там, где нужно локально отвести избыток воды – например, такие водоотводы предусматривают возле водостоков, у дверей, у террас. Правда, чаще всего их дополняют линейными элементами – так воду отвести проще, быстрее и эффективнее. Сочетание разных деталей, к тому же, позволяет оптимизировать систему осушения и ливневой канализации, сделать ее дешевле и лучше.

Основные подвиды глубинного дренажа

Кроме того, выделяют следующие основные типы дренажей:

• — пластовый,
• — пристенный,
• — кольцевой.

Пластовый дренаж помогает отвести от сооружения не только грунтовые воды, но и мелкие капельки любой другой влаги. Дело в том, что части подобной системы лежат непосредственно на водоносном грунте – такой почвы, внутри которой течет подземная вода, — образуя сложную конструкцию, в которую входят и трубы для отведения влаги от фундаментов. Основание защищаемого сооружения – то есть фундамент и подвал — оказывается надежно изолированно от ненужной сырости. Пластовый дренаж очень востребован при строительстве теплосетей и дымоходов. Правда, такой вариант осушения надо планировать еще до строительства дома – поскольку трубы обязательно надо закладывать одновременно с фундаментом.

В конструкции дренажей пристенного типа главной частью является система труб со специальной фильтрующей обсыпкой, которая укладывается на водоупорный грунт (землей, которая почти не пропускает влагу еще ниже). Разумеется, защищаемое строение должно стоять на земле такого типа – если водоупорный грунт находится глубоко, то пристенный дренаж не делают.

Нужен ли дренаж кольцевого типа, можно решить и в том случае, когда дом или дача уже полностью готовы и хозяева вдруг поняли, что в помещении слишком сыро. Преимущества такой системы заключаются в том, что ее ставят в относительном удалении от стен. Кольцевой дренаж понижает уровень грунтовых вод внутри своего периметра – в этом его действие схоже с пластовым типом. Дрены (элементы системы) при этом стоят под уклоном.

От глубинного дренажа в отдельных случаях можно и отказаться – но для этого нужна оценка специалиста. Впрочем, если почва песчаная, дом на холме, то грунтовые воды вряд ли расположены близко к поверхности. Основные рекомендации по отказу от глубинной системы осушения – вода должна быть ниже уровня земли на полтора метра. В этом случае расходы оказываются несопоставимы с пользой – глубина дренажа на участке должна быть очень большой, а эффект от него практически не заметен.

Отличаются виды дренажных систем и по основным особенностям конструкции. Здесь все просто — дренаж бывает:

• — горизонтальный,
• — вертикальный,
• — комбинированный.

Популярнее и проще всего первый – например, поверхностный дренаж как раз и относится к горизонтальным системам. Вертикальные сооружения чаще всего включают в себя несколько скважин, вода из которых откачивается насосами. Такую систему самостоятельно не создаешь, тут нужны специальные знания, поэтому вертикальный дренаж – редкое явление, требующее вмешательства специалиста и больших денежных вложений. Комбинированная же система включает в себя элементы горизонтального и вертикального дренажей – и скважины, и трубы. Ее применяют в основном в сложных условиях, где невозможно обойтись осушением попроще. Установка комбинированного дренажа – тоже удовольствие не из дешевых.

Принципы работы и устройство дренажных труб

Принцип работы дренажа таков, что ему никак нельзя обойтись без небольшого уклона – а в России, например, участки, на которых строят дома, слишком ровные для естественного оттока воды. В этом случае при укладке труб нужно организовать небольшой искусственный уклон дренажа – но не перестараться, чтобы нечаянно не увеличить себе объем земляных работ. Для каждого типа грунта минимальный уклон дренажа свой:

• для глинистых почв – 0,02,
• для песчаных почв – 0,03.

При меньшем значении вода, конечно, тоже будет течь, но при этом повысится вероятность засорения труб, заиливания их частицами грунта — а от засоренной системы толку вам не будет никакого.

Оптимальная глубина закладки дренажных труб тоже зависит от типа почвы – и, естественно, от уровня залегания грунтовых вод: чем ниже хотите опустить их уровень, тем глубже надо размещать элементы системы осушения.

Что же представляют из себя дренажные трубы? Обычно это гофрированные трубы, сделанные из поливинилхлорида. Внутри они гладкие, с отверстиями от полутора до пяти миллиметров, благодаря которым внутрь и попадает вода. Чаще всего для инженерных сооружений и осушения участков берут трубы в 100 мм внутреннего диаметра. Их особенности позволяют без опаски закладывать дренаж на глубине в пять метров, не боясь неполадок и разрушения. К тому же они довольно легкие, их несложно доставить на место монтажа и довольно просто справиться с ними самостоятельно. Впрочем, рассчитывать диаметр труб лучше с учетом особенностей конкретного участка, а именно:

• количества (объема) грунтовых вод, протекающих по его территории;
• площади участка;
• типа почвы;
• расположения участка (низина, холм и т.д.).

Дренаж участка своими руками

Впрочем, зная простейшие правила и то, как устроен дренаж, можно сделать несложную систему осушения собственного участка своими руками. В первую очередь вам для этого потребуется план, согласно которому будут проложены дренажные каналы. Нужно зарисовать, как вода течет по участку, и по ее пути проложить сетку. Траншеи желательно оставить открытыми вплоть до следующего дождя, чтобы было видно, достаточен ли уклон – если появились лужи, канавы идут неправильно. Затем в вырытые желоба укладывается специальный материал – геотекстиль, а на него уже – дренажные трубы. Их все надо свести в один дренажный колодец. Уложенные трубы надо накрыть геотекстилем (иначе внутрь набьется грунт), а затем засыпать щебнем – но не до самого верха траншеи. Верх оставшихся ям – сантиметров тридцать – надо закрыть обычной почвой.

То есть, говоря простым языком, вам надо:

Независимо от того, нужен ли дренаж профессиональный, или достаточно самодельного – важно, чтобы система хорошо исполняла основное назначение дренажа: лишней сырости после монтажа быть не должно. Если же участок все еще остается влажным, если в доме упорно не исчезает плесень, а в подвале и на первом этаже чувствуется влага – значит, где-то допущены ошибки, и дренаж не сплавляется с возложенными на него функциями. Возможно, нужна система другого типа, или уклон недостаточен, или просто засорились трубы – в любом случае, стоит проверить все элементы.

Неправильно установленный или нерабочий дренаж не сможет помочь в борьбе с лишней влагой. А она грозит такими проблемами, как гибель или плохой рост растений (в том числе деревьев и газона), глубоким промерзанием почвы (что негативно сказывается как на растениях, так и на домах и сооружениях) и просадкой фундамента.

Большинство владельцев частных домов и дачных участков интересуют виды дренажей. Дренажными системами называют широко разветвленные взаимосвязанные друг с другом сети каналов, проходящие вокруг или вдоль постройки. Они защищают от негативного влияния поверхностных и грунтовых вод здание, а если необходимо — всю площадь, на которой оно расположено, выводя излишки влаги за пределы осушаемой территории. Подобное решение позволяет отводить воды, накапливающиеся на участке, что особенно важно в зимний период, когда влага расширяется в объеме из-за низких температур.

Следует выбрать наиболее подходящий вид дренажной системы еще на этапе планировки, чтобы дать зданию возможность сохраниться дольше без видимых разрушений. Более того, хорошо сделанная дренажная система поможет упростить процесс выращивания растений на участке, всегда доставляя им достаточное количество воды.

Виды дренажных систем

При выборе наиболее подходящего вида дренажа для своего проекта следует сначала разобраться с их классификацией. По типу размещения виды дренажных систем различаются на:

• поверхностные;
• подземные.

Первые также называются открытыми, а вторые — закрытыми. Суть поверхностной системы заключается в простоте ее постройки: делаются небольшие канавы на поверхности, доставляющие воду в нужный пункт. Главными минусами этой системы являются быстрая изнашиваемость и не очень эстетичный внешний вид.

Подземный дренаж представляет собой систему труб, проведенную под землей. Он не портит внешний вид участка и служит дольше, но возведение подобной системы стоит больших усилий и затрат. Также существуют и другие варианты, например, горизонтальные и вертикальные дренажи. Они используются реже приведенных ранее, но бывают случаи, когда они необходимы. Остановимся подробнее на открытом и закрытом дренажах.

Открытая дренажная система

Открытый (поверхностный) вариант предполагает собой отвод воды с поверхности участка и крыш зданий.

Ливневый поток отводится с территории участка, таким образом сохраняя фундамент, подвалы и другие подземные сооружения от повреждений. Для устройства подобного дренажа достаточно выкопать траншею вокруг здания, впоследствии именно она будет принимать водные потоки. Обычно система накрывается решетками для придания ей более эстетичного вида. Поверхностная система делится на такие виды дренажа:

• линейный;
• точечный.

Линейный тип требует значительных усилий при возведении, так как строительство каналов происходит с учетом наклона участка и стен зданий. Особенное внимание уделяется въездам в гараж, особенно если они находятся ниже уровня земли. Такой дренаж делается при помощи протоков, которые выкапываются в земле. Чтобы почва не размывалась водными потоками, внутренняя поверхность каналов заливается бетоном.

Точечный дренаж используется для сбора воды в точках для слива, каналы закрываются декоративными решетками. Помимо улучшения вида системы, это предотвращает попадание в нее крупного мусора, который может уменьшить эффективность работы дренажа. Вода чаще всего сливается в ближайшее озеро или реку.

Как было сказано ранее, данная система достаточно проста в реализации и не требует при возведении профессиональных знаний и навыков. Самая большая сложность при постройке дренажных устройств заключается в соблюдении уклона водоводов, чтобы вода сама стекала в выбранное место слива.

Глубинная (закрытая) дренажная система используется в случае необходимости, например, когда участок располагается в низине или на почве глинистой структуры. Этот вид дренажа еще называют трубчатым, так как в траншеях устанавливаются трубы, которые имеют открытые участки, собирающие воду.

Возведение подобных систем — достаточно сложный процесс. Первым делом выкапываются траншеи шириной на 40 см больше диаметра используемых труб. Глубина зависит от уровня грунтовых вод. Дно траншеи засыпается слоем песка, на него укладывается слой щебня. Толщина водопроницаемых слоев, таким образом, должна быть равна 20 см. Поверх щебня укладываются трубы, которые следует обернуть геотекстильной тканью.

Таким образом, песок не будет попадать внутрь труб, засоряя их. Далее поверх трубы засыпается слой песка и щебня, система полностью закрывается грунтом, на который укладывается дерн. Нужно иметь в виду, что трубы необходимо устанавливать с небольшим уклоном, направленным к точке сбора воды. На местах изгиба труб следует устанавливать смотровые колодцы.

Горизонтальные и вертикальные системы

В некоторых случаях открытый и закрытый типы дренажей не подходят для устройств водоотведения. Тогда используются другие типы дренажей: горизонтальные и вертикальные.

Горизонтальный тип дренажа на участке включает в себя как возведение канав и лотков, так и строительство засыпных сооружений. Обычно подобная система применяется на частных участках, но используется и в городском строительстве. Главная задача горизонтального дренажа — сохранение фундамента, однако он справляется и с влажностью в подвалах. Так, кольцевой вид горизонтальных дренажей основывается на снижении уровня почвенных вод. Чтобы этого достичь, трубы закладываются в пределах 6-8 метров от стен защищаемых сооружений при глубине на 50 см ниже пола здания.

Дренаж вертикального типа используется в основном для слива воды, находящейся в колодце. Достигается это путем использования насосов, соединенных с трубами. После откачивания воды возле колодцев образовываются депрессионные воронки. Пока в них поступает водный поток, окружающая территория защищена от воды. Подобный вид дренажа позволяет эффективно отводить влагу из глубоких слоев почвы, тем самым значительно понижая уровень грунтовых вод в округе.

Система дренажа на участке за городом является обязательным элементом, так как канализация и водоснабжение здесь нередко бывают автономными. Ну а какой тип устройств водоотведения выбрать, зависит от индивидуальных возможностей и предпочтений.
