Вытяжка из подвала частного дома как правильно. Обустройство вентиляции подвала в частном доме: схемы, монтаж. Какой диаметр трубы нужен для вытяжки

Погреб, лишённый нормальной циркуляции воздуха, подвергается накоплению влаги, появлению грибка на стенах, порче продуктов. Чтобы предотвратить такие проблемы, необходимо правильно организовать дополнительного помещения. Соблюдая правила, . Обо всем что необходимо знать о грамотном монтаже вентиляции в подвальных помещениях можно узнать ознакомившись с нашей статьей.

Мнение многих владельцев частных домов о том, что в погребе необязательно, ошибочно. Проделанные отверстия и стенах хранилища не нарушают микроклимат. Стабильная вентиляция с сохранением необходимых температуры и влажности воздуха сохранит качество и полезные свойства хранящихся в погребе продуктов.

Важно обеспечить оптимальную влажность и температуру. Чрезмерная циркуляция приведёт к высыханию овощей и фруктов, а недостаточная вызовет образование повышенной влажности, появление плесени, порчу продуктов.

Основные требования

Каждый частный дом оборудован подвалом, добавляя дополнительные квадратные метры полезной площади, которую используют под погреб, кладовку, спортзал или мастерскую. При обустройстве придерживаются правил:

• Его располагают так, чтобы одна из сторон примыкала к одной из внешних стен жилого дома.
• Ограничивают использование источника света в виде электрической лампочки. В погребе не устанавливают окна, чтобы не допустить проникновения прямых солнечных лучей.
• Обеспечивают приток свежего воздуха .
• Поддерживают влажность не ниже 90%, температуры в пределах 2–3 градусов Цельсия.

Виды вентиляционных отверстий в подвале

• Естественная вентиляция. Перфоратором вырезаются отверстия в стене: одно для поступления свежего воздуха на расстоянии 10–15 см от пола. Другое - для вывода отработанного воздуха в 10 см от потолка на противоположной стороне. Заводится за крышу минимум на полметра.

  В проёмы вставляется асбестовая или пластиковая труба, щели заделываются цементным раствором. Снаружи отверстия труб прикрываются решётками для защиты от грызунов и мусора.

• Принудительная вентиляция. Поступают по принципу естественной, но с установкой вентиляторов в проёмы. Такая система эффективнее, но дороже. Для подземных гаражей способ - единственно возможный.
• Комбинированный способ, когда совмещают принудительную вентиляцию с естественной. Воздух подаётся приточной трубой, а отвод осуществляется вентилятором.

В яме гаража

Вентиляция в гаражном подвале выполняет непрерывную подачу свежего воздуха, выводит неприятные запахи, влагу и испарения, предупреждает появление конденсата, что препятствует порче техники.

Воздухообмен обеспечивается естественным и принудительным типом вентиляции. Оба способа имеют свои достоинства и недостатки:

• Первая проста в установке, не требует больших расходов, но недостаточно эффективна, если помещение слишком большое.
• Вторая более надёжная, но требует покупки вентилятора.

Правила обустройства естественной вентиляции:

1. Трубы проводят в противоположных углах. Вытяжную трубу выводят сквозь пол и крышу гаража или вдоль любой стены протяжённостью не менее 3 метров. При этом край трубы находится на метр выше уровня гаража, дополнена дефлектором для улучшения тяги.
2. Край входной трубы размещают на 35–55 см выше уровня пола подвала и на расстоянии не менее 2 метров от пола к потолку.

Предлагаем к просмотру видео о вентиляционной системе в яме гаража:

В частном доме

Обустраивая вентиляцию подвала, находящегося в доме, учитывают площадь помещения. Для небольшого пространства с отдельным выходом на улицу достаточно установить естественную вентиляцию с одной трубой.

Если в погребе нет отдельного входа, обеспечивают воздухообмен двумя трубами в противоположных углах. Они выводятся следующими способами:

1. Вытяжную шахту проводят с наружной стороны здания, длина составляет 2 м от заборного отверстия. Край приточной трубы размещается на уровне цоколя.
2. Если другие постройки мешают выводу, воздуховод прокладывается сквозь крышу, при этом край вытяжки находится выше конька.

Как сделать правильно: пошаговая инструкция

Своими руками начинается с подготовки необходимых расходных материалов, определения способа воздухообмена.

Оборудование и материалы

Для обустройства понадобятся:

• асбестовые, пластиковые или оцинкованные трубы одинакового диаметра;
• лист металла или решётка.

Для подвала с повышенной влажностью допустимо использование трубы большего диаметра для вытяжки.

Из инструментов нужны:

• болгарка;
• перфоратор;
• крепёжные элементы;
• герметик или штукатурная смесь.

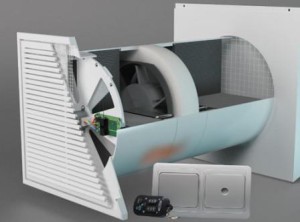

Если планируется установка принудительной вентиляции, запасаются вентилятором.

Монтаж системы

Подготовив материалы, инструменты, приступают к монтажу:

1. Перфоратором сверлят сквозные отверстия в стене, расположенные противоположно друг другу. Одно на 10–15 см ниже потолка для вытяжки, а для подачи воздуха - на 15–20 см выше пола.
2. В проёмы вставляют трубы, закрепляют, зазор между трубой и стеной замазывают герметиком или штукатуркой.
3. Вытяжную трубу выводят над поверхностью крыши или земли на расстоянии не менее полуметра. Чем выше труба, тем эффективнее вентиляция.
4. Приточную трубу также выводят наружу.
5. На верхнюю трубу надевают козырёк, изготовленный из металлического листа, чтобы вода не попала в подвал.
6. Нижнюю трубу закрывают мелкой решёткой для предотвращения проникновения грызунов внутрь погреба.
7. Часть трубы, находящейся на улице, утепляют, так как зимой скопившийся конденсат превратится в лёд и снизит тягу.
8. Воздуховод оснащается заслонками для регулировки поступающего и отводящего воздуха.

Вытяжное отверстие, расположенное на крыше, находится выше приточного. Оптимальное расстояние для приточного выхода - 20–25 см от поверхности земли.

Предлагаем к просмотру видео о том, как произвести монтаж вентиляционной трубы в погребе:

Проверка на эффективность

По окончании монтажных работ проверяют эффективность работы системы:

1. Для этого зажигают спичку, следят за пламенем. По законам физики, огонь поддерживается кислородом, перенасыщенный углекислым газом воздух потушит пламя. Исходя из этого, делают выводы, насколько хорошо работает вентиляция.
2. Второй способ проверки - поднести бумажный лист к выходам труб. Пришедший в движение лист свидетельствует о правильной работе системы.

Влажность определяют с помощью стакана с водой. Запотевший стакан с холодной жидкостью оставляют на некоторое время в погребе. Если конденсат на стенках ёмкости испарился - система работает нормально. Иначе придётся корректировать работу, регулируя заслонки.

Для корректной работы вентиляции соблюдают все требования на всех этапах - и при проектировании, и при проверке работы системы. Правильно работающая вытяжка надолго сохранит качество продуктов, позволит избежать затхлого воздуха и чрезмерной влажности.

Вконтакте

Без устройства вентиляционной системы не может обойтись ни одно подвальное помещение, так как при отсутствии постоянного притока свежего воздуха сырости избежать не удастся. В подвалах и погребах обычно хранятся не только консервированные запасы, но и свежие овощи и фрукты, которые «дышат», от чего в помещении обязательно скапливается влага. Кроме этого, стены могут впитывать сырость из почвы, находящейся с внешней стороны, если при строительстве плохо была устроена и цоколя.

Вентиляция погреба своими руками делается достаточно просто. Причем установить и наладить работу этой системы постоянного воздухообмена можно не только на стадии строительства, но и уже в готовом хранилище.

Принцип работы системы

В основе работы системы вентиляции лежат законы физики, и если внимательно рассмотреть ее принципиальную схему, то можно видеть, что она устроена весьма просто и понятно.

В помещении погреба предусматриваются два вентиляционных отверстия, через одно из которых свежий воздух поступает в подвал, а через второе — выводится вместе со всеми испарениями. Но система была бы недостаточно эффективна, если к вентиляционным отверстиям не были бы подведены трубы определенного диаметра.

Также качество работы вентиляции сильно зависит от правильного расположения вытяжной и приточной труб и от поднятия их над поверхностью грунта над погребом.

Трубы вентиляции могут быть установлены в стенах подвала, если он находится под домом или гаражом, или же выведены через потолок, в том случае, когда устроен во дворе, как отдельная постройка.

Еще одним важным моментом при расчете и монтаже системы является высота установки труб от пола подвала и выведения их на улицу, так как в помещение может поступать слишком большое количество холодного воздуха, что будет опасным для овощей, хранящихся в ларях в свежем виде. Нельзя сделать отверстия и слишком маленькими, так как затхлый воздух не будет уходить из помещения полностью, а значит , хранящиеся в нем продукты обязательно начнут портиться.

Прежде чем начать монтаж любой из разновидностей вентиляционных систем, нужно ознакомиться с некоторыми рекомендациями, которые необходимо учесть во время проектировочных и строительных работ:

• Будет правильно, если система вентиляции начнет закладываться в процессе постройки погреба – в этом случае в кладке стен оставляются каналы, в которые устанавливаются вентиляционные трубы.

Чтобы впоследствии не гадать, где лучше установить трубы, вентиляцию нужно сразу включить в проект погреба.

• Устанавливаемые трубы должны иметь одинаковый диаметр — этот параметр сд елает циркуляцию воздуха равномерным. При необходимости ускорить отвод застоявшегося, пропитавшегося сыростью воздуха, вытяжную трубу можно взять немного большего диаметра, чем у приточной. Однако, ни при каких обстоятельствах нельзя устанавливать вытяжную трубу с диаметром меньше, чем у приточной, так как воздух при таких условиях может начать задерживаться внутри помещения. Это негативно будет влиять на хранящиеся в погребе продукты, но главная опасность все же в другом — создается определенная угроза здоровью человека при его спуске в загазованное подземное помещение.
• Никогда не располагают обе вентиляционные трубы рядом друг с другом, так как помещение в этом случае не будет хорошо проветриваться. Их необходимо монтировать на противоположных стенах или в противоположных углах. Это делается для того, чтобы свежий поток, прежде чем выйти на улицу, прошел через все помещение и подтолкнул застоявшийся воздух на выход в вытяжную трубу.
• Отверстие вытяжной трубы необходимо монтировать под самым потолком, так как отработанный более теплый воздух устремляется вверх. Такое ее месторасположение будет способствовать постоянной очистке воздуха, без застоя в области потолка, а значит – и хорошей сохранности продуктов.
• Вентиляционная труба вытяжки для обеспечения хорошей тяги поднимается выше конька или насыпи над потолком погреба, как минимум на 1500 мм.
• Для системы проветривания чаще всего используют пластиковые трубы, предназначенные для проведения канализации. Для небольших помещений такого диаметра обычно бывает достаточно.
• Если погреб располагают под гаражом или под другим хозяйственным помещением, то в качестве вытяжного отверстия, можно использовать входной люк.

В этом случае, делается две две рцы, одна утепленная — зимняя , а другая — в виде каркаса, с закрепленной на нем мелкой решеткой . Решетка необходима для того, чтобы в подвал не проскочили мелкие грызуны.

Утепленный люк снимают в летний период для постоянного проветривания погреба. Если же помещение над подвалом утеплено, то и в зимнее время можно проводить сеансы проветривания.

• Устанавливая вентиляцию в погребе, находящимся под домом или гаражом, нужно предусмотреть то , чтобы изгибов и поворотов и у приточной, и у вытяжной трубы было как можно меньше . В идеале лучше добиться такого расположения, чтобы труба была абсолютно прямая.
• Труба по всей своей длине должна иметь один диаметр, без расширений и сужений.
• На улице приточная труба, если она располагается невысоко над землей , должна быть обязательно закрыта сеткой (решеткой ), чтобы защитить погреб от проникновения грызунов или иных мелких животных и птиц.

• Рекомендовано в обе трубы установить регулирующие приток и отток воздуха заслонки, которые особенно необходимы в зимний период. Они помогают дозировать поступление холодного воздуха в сильные морозы и, соответственно, отток теплого , для поддержания необходимого микроклимата в погребе.

• Если оголовки труб расположены строго вертикально, их необходимо защитить от попадания вовнутрь атмосферных осадков, пыли и мусора, установив сверху металлический зонтик или дефлектор.

При использовании дефлектора, вокруг него создается область разряжения, и это явление способствует увеличению тяги.

• Отрезок вытяжной трубы, находящийся на улице, должен быть хорошо утеплен , во избежание возникновения конденсата в холодный период года.

Виды систем вентиляции погреба

Существуют два базовых вида вентиляционных систем — это естественная и принудительная. А выбирается тот или иной вариант в зависимости от объема и планировки помещения подвала.

Естественная система вентиляции

Естественная вентиляция основана на разнице давления и температур в помещении и на улице. Эффективная работа во многом зависит от правильного месторасположения труб. Так, приточное отверстие должно находиться на высоте максимум в 250 ÷ 300 мм от пола, а вытяжное — ниже уровня потолка на 100 ÷ 200 мм. Размещать его еще ниже непозволительно, иначе потолок начнет сыреть.

Этой системы вентиляции может быть явно недостаточно для большого по объему помещения погреба, или же в том случае, если он состоит из нескольких комнат.

Видео: Естественная вентиляция в погребе под гаражом

Принудительная система вентиляции

В системе принудительной вентиляции имеются все те же каналы (трубы), но в них встраиваются вентиляторы для создания принудительного движения воздуха.

В самых простых системах принудительного типа вентилятор устанавливается на вытяжной канал. Таким образом, в помещении создается искусственное разрежение, способствующее активному поступлению свежего воздуха в погреб через приточное отверстие. Мощность выбираемого вентилятора будет зависеть от объема помещения.

Поступают и по-другому – устанавливают вентиляторы и на приточный, и на вытяжной канал. Это бывает актуально в объёмных, сложных по конфигурации подвальных помещениях. Здесь обязательно потребуется помощь специалиста, чтобы рассчитать согласованность поступления и выхода воздуха, то есть диаметров каналов и мощности (производительности) установленных в них вентиляторов.

Видео: пример самодельной принудительной вентиляции погреба

Расчет диаметров вентиляционных каналов

При любом виде вентиляции очень важно правильно определиться с диаметрами труб. Алгоритмы расчёта, которыми пользуются профессиональные проектировщики, очень сложны, и приводить их полностью не имеет никакого смысла. Однако, при оборудовании вентиляции в небольшом частном погребе можно воспользоваться упрощенной методикой подсчета .

Так, с некоторыми допущениями, приемлемыми в данных условиях, можно считать, что для одного квадратного метра площади погреба требуется 26 квадратных сантиметров площади сечения вентиляционного канала. Так, можно для примера прикинуть, какой диаметр тр убы нужен будет для погреба размерами 3 × 2 метра.

Находим площадь помещения:

S = 3 × 2 = 6 м²

Согласно указанному соотношению, для нее потребуется труба следующей площади сечения канала:

Т = 6 × 26 = 156 см²

Остается найти радиус трубы:

R = √ (Т / π) = √ (156 / 3,14) ≈ 7,05 см

Стало быть, диаметр пр иточной трубы:

Dп ≈ 14 см = 140 мм.

При условии, если в подвале устанавливается только приточная вентиляция, а роль вытяжной будет играть люк, то можно несколько увеличить входного канала, установив трубу с диаметром 150мм .

Для гарантированного обеспечения воздухообмена принято устанавливать на вытяжной канал трубу с диаметром, на 10 ÷ 15% больше, нежели на входе. В рассматриваемом примере можно на вытяжном канале установить:

Dв = Dп + 15% = 140 + 21 ≈ 160 мм

Монтаж вентиляции

Проведя необходимые расчеты , учитывая все вышеописанные нюансы, можно переходить к монтажу вентиляции.

• Если система вентиляция устанавливается уже после постройки погреба, то в его потолке необходимо проделать отверстие для прохождения воздуховода.
• Затем, через отверстие в погреб опускается труба, которая будет работать на вытяжку , ее закрепляют под потолком, не более, чем на 100 ÷ 150 мм ниже его поверхности.
• На улице вытяжную трубу поднимают на высоту не менее 1500 мм над грунтом или над поверхностью крыши.

• В противоположном углу погреба также проделывают отверстие в потолке или же стене, и в нее устанавливается и закрепляется приточная труба, которую опускают низко к полу. Она должна располагаться не ниже 200 мм от пола и не выше 500 мм.
• На улице приточную трубу не следует делать очень высокой. Если она выходит через потолок, достаточно поднять ее на 200 ÷ 250 мм. Следует учитывать то, что чем ниже расположено заборное отверстие приточной трубы, тем выше разница давления на входе и на выходе, тем сильнее будет естественная тяга, а значит – и приток воздуха.
• Если приточная труба выводится через стену, то на нее надевается вентиляционная решетка или пластиковый дефлектор.

• В том случае, когда монтаж вентиляции для погреба проводится в доме, где установлены камин или печь, рекомендовано поднимать вытяжную трубу рядом с дымоходом, так как это активирует отвод отработанного воздуха из подвального помещения за счет большой разницы температур.

• На трубы внутри погреба для регулировки силы воздушных потоков рекомендуется устанавливать заслонки. Открытием их на нужный просвет в помещении регулируется интенсивность циркуляции, влажность и температура воздуха. Именно от наличия заслонки и правильного регулирования микроклимата в погребе будет зависеть, сохраняться ли заготовки в надлежащем состоянии долгое время.

После того, как система собрана, обязательно следует ее проверить на на личие нормальной тяги.

• Чтобы проверить напор воздушного потока на входе, к трубе нужно приложить листок тонкой бумаги. Если она начнет явственно колыхаться, значит, интенсивность поступления воздуха хорошая.
• Другим способом проверить работу системы является направление дыма, который может исходить от зажженной в металлическом ведре бумаги. Достаточно будет пару старых газет, которую нужно зажечь, дать догореть до половины, а затем притушить до состояния тления.

Дополнительные действия для поддержания нормального микроклимата

Чтобы поддерживать в погребе комфортный для хранения продуктов микроклимат, следует периодически осуществлять следующие действия:

Для того чтобы содействовать понижению влажности в подвале, необходимо проводить его регулярное проветривание. Так, в летний период открываются все двери или люки и полностью открываются заслонки на отверстиях. Горячий летний ветер сделает свое дело — высушит и проветрит погреб. Ниже будут описаны другие, более эффективные способы принудительной просушки погреба.

Бывают случаи, когда необходимо наоборот — увеличить влажность в помещении хранилища. Тогда в погребе с помощью пульверизатора распыляют воду, посыпают пол влажными опилками или устанавливают ящик, наполненным влажным песком. Опилки и песок по мере надобности смачивают водой.

Просушка погреба

Тоже можно отнести к вентиляционным мероприятиям, поэтому о них тоже следует иметь достаточное представление. Тем более, что существует несколько способов выполнения этой процедуры.

Как говорилось выше, все процессы просушивания проводят в летнее время, но дополнительно рекомендовано выполнить их еще один раз непосредственно перед закладкой в погреб овощей.

Если помещение сильно отсырело, то из него следует удалить все предметы «подвальной мебели» и ящики (лари) для хранения овощей. Их желательно просушить под прямыми солнечными лучами – их ультрафиолетовая составляющая будет отличным «лекарством» от плесни и грибка.

Все двери и люки открываются настежь, а если в подвале установлен вентилятор, то его тоже можно включить. Таким образом, погреб должен проветриваться в течение 3 ÷ 5 дней, и это станет предварительной подготовкой перед основными мероприятиями по осушке.

Первый способ – ящики с гигроскопичным веществом

В процессе просушки иногда можно обойтись совсем несложным методом. В погреб заносится ящик, наполненный негашеной известью или поваренной крупной солью. Эти компоненты недороги, отличаются высокой гигроскопичностью и отлично поглощают влагу. Мало того, они также дезинфицируют воздух и стены помещения.

Второй способ – старый метод со свечкой

Очень старым, популярным, чрезвычайно простым и доступным способом просушки является установка у вытяжной трубы горящей свечи. Ее нужно обязательно установить в железную емкость и на устойчивую подставку.

Свеча способствует созданию более интенсивной тяги в вытяжной трубе, поэтому циркуляция воздуха в помещении ускоряется, и обмен его происходит значительно чаще, чем при обычном режиме вентиляции.

Кроме свечи, для этой же цели может использоваться обычная спиртовка на жидком или на сухом топливе.

Просушку таким способом продолжают несколько дней, в зависимости от того, насколько увлажнено помещение. Свечу или топливо в горелке по мере необходимости заменяют несколько раз — до получения желаемого результата.

Третий способ – металлическая жаровня

Более хлопотный, но не менее надежный способ быстрой просушки — при помощи импровизированной жаровни, которую можно изготовить из металлической емкости , например — из старого ведра.

В нем делают несколько отверстий для увеличения тяги, а затем загружают в емкость дрова, желательно березовые , так как они способны создать благоприятный дезинфицирующий дым.

Можно создать и более сложную конструкцию с применением чугунной колосниковой решетки , которую устанавливают на кирпичи, подложенные по ее углам. Сверху решетки устанавливается ведро без дна, в которое также укладываются дрова и поджигаются. Преимущество этого способа в том, что колосник способен раскаляться докрасна, а затем медленно остывать, отдавая тепло в помещение. При этом увеличивается тяга, и соответственно — ускоряется воздухообмен.

Огонь должен гореть беспрерывно, как минимум 12 ÷ 14 часов, поэтому на эти процедуры нужно выделить целый день и заготовить достаточно много березовых дров.

Подъем жаровни для дозагрузки дров и опускание производят через люк с помощью тросика с крючком. Место для такого импровизированного «огороженного костра» должно быть заранее подготовлено, чтобы не создавалось никаких предпосылок пожара.

Четвертый способ – использование электронагревателей

Не слишком хлопотным можно назвать способ с использованием электронагревателей. Для этой цели подойдет любой из имеющихся в продаже приборов, но лучше всего использовать или «ветродуйные » модели.

Обогреватель устанавливается посередине погреба для того, чтобы тепло равномерно распространялось по всей площади помещения.

При использовании этого способа нужно в полной мере понимать, что подобный процесс пр осушивания достаточно долог и, стало быть, дорог, поэтому нужно сразу рассчитать свои финансовые возможности.

Просушка погреба мощным теплогенератором достаточно популярна, так как этот способ очень эффективен. Его используют даже для просушки подвалов домов, переживших наводнение.

За счет теплового излучения и мощного потока, создаваемого вентилятором, погреб просыхает достаточно быстро. Прибор тоже работает от электричества, но такая просушка обойдется дешевле, так как пройдет гораздо быстрее. Впрочем, можно попробовать найти тепловую пушку, работающую и на пропане.

Цены на популярные модели электрообогревателей

Электрообогреватели

Пятый способ – обычный домашний вентилятор

Так как вентиляторы есть почти в каждом доме, их также часто используют для удаления из погреба излишней влажности. Вентилятор устанавливают в центре погреба и включают его на три ÷ пять дней. При этом все имеющиеся отверстия, двери или люки должны быть открыты настежь.

Шестой способ – переносная печурка

Используют для процедур просушивания подвальных помещений и обычные печки-буржуйки.

Дымоотводную трубу печи в этом случае подводят к вытяжному отверстию, и топят буржуйку в течение трех ÷ пяти дней. Воздухообмен в погребе при этом стремительно возрастает, что приводит к эффективной просушке помещения.

Если же в погребе нет вытяжной трубы, то этот способ использовать не имеет смысла, так как в помещении будет много дыма, но эффект пр осушивания будет совсем небольшой.

Гидроизоляционная обработка погреба

После просушивания погреба для максимально длительной сохранности достигнутого состояния помещения, поверхности стен и пола рекомендовано покрыть составами гидроизоляции.

• Если стены выведены из бетона, то используется , которой обрабатывают поверхности в несколько слоев .

С каждым слоем она проникает вглубь бетонной плиты, закрывая все поры внутри ее , таким образом , создавая водонепроницаемую, но дышащую поверхность.

• Покрывают высушенный погреб и рубероидом, который является отличным гидроизолятором .

В этом случае можно получить желаемый эффект, если материал будет настилаться на ровную поверхность. На нее наносится мастика, которая затем нагревается, а затем на нее клеится рубероид, создавая водонепроницаемые стены и пол.

• Отличным гидроизоляционным экологически чистым материалом является глина.

Этот способ гидроизоляции помещения называют набивкой. Единственное требование к природному материалу для устройства пола и стен — это высокий процент жирности.

— Для процесса понадобятся камни, которые укрепят пол погреба . Их насыпают на его поверхность, затем сверху них выкладывают раствор из глины с добавлением песка. Этот слой должен составлять не менее 100 ÷ 120 мм. Консистенция глиняного раствора должна быть достаточно густой.

— Глину распределяют по по верхности и утрамбовывают ее среди камней, создавая смешанное покрытие.

— Полностью уплотнив поверхность до ровного состояния, на нее засыпают слой крупнозернистого песка, толщина которого должна составлять 40 ÷ 60 мм. Песок также уплотняется трамбовкой – это делает поверхность еще более плотной. Остатки песка затем просто сметаются с пола. Если хочется добиться аккуратной ровной поверхности, то сверху она окончательно выглаживается с помощью специального инструмента для затирки.

— Глиняный пол сохнет долго — от 20 до 40 дней, поэтому эту работу нужно начинать в начале лета. Тогда погреб будет в полной мере готов к эксплуатации осенью.

• Земляные стены тоже можно гидроизолировать глиной. На них при помощи небольших металлических скоб закрепляется сетка-рабица или обычная мягкая проволока. Затем на эту основу набрасывают глиняный раствор. Когда он подсохнет, наносится еще один слой, который разравнивается вручную или с помощью затирки, круговыми движениями.

Кроме этих гидроизолирующих материалов, используются и другие, но вышеперечисленные можно назвать самыми доступными и безопасными для помещения, где будут храниться продукты питания.

Устройство вентиляции в погребе необходимо, и лучше подумать об этом заранее, проведя ее монтаж еще при постройке хранилища. Если система будет установлена правильно, то можно избежать серьезных и долговременных процессов просушки, так как вполне достаточно будет обходиться обычным проветриванием.

Видео : как может быть устроена вентиляция в погребе

С давних времён, тогда ещё на Руси, было принято запасаться продуктами питания на зиму. Тогда еще не было гигантов пищевой промышленности, и если люди ходили на базар, то находили там исключительно товары из соседствующего погреба. Люди возводили землянки, копали подвалы без каких-либо инженерных сетей и гидроизоляции. Как следствие, помещения топило водой, пропадали продукты. О таких устройствах, как вентиляция погреба и гидроизоляция помещения не вели и речи. Народ не был ещё настолько образован и развит.

Сейчас все иначе. Знания в проектировании и строительстве подвальных помещений позволяют создавать лучшие помещения для хранения продуктов. При расчёте и проектировании устройства вентиляции в погребе применяются стандартизированные нормы и правила. Они позволяют грамотно и с умом организовать подвальное помещение изнутри, обеспечить идеальный микроклимат для хранения овощей и сохранить урожай до следующего года.

Вентиляция погреба: основные требования

По своему назначению устройство вентиляции погребов и подвалов призвано обеспечить умеренные и устойчивые показатели влажности и температуры воздуха. Кроме вентиляции на эти показатели влияет ещё несколько факторов.

Поэтому, непосредственно перед строительством, необходимо разобраться и предусмотреть все возможные факторы, которые при эксплуатации помещения могут оказать влияние на климат подвала.

Только учёт всех факторов, которые могут влиять на функционирование погреба, поможет добиться определённого климата. Если что-то упущено, то не стоит ругать вентиляцию или возлагать на неё чрезмерные надежды. Несомненно, она способна поддерживать нужный микроклимат, но вот устранить намокание стены ей не под силу.

Если подвал имеет благоприятное расположение, хорошую гидро- и теплоизоляцию, тогда можно переходить к проектированию и устройству вентиляции.

Как и в большинстве жилых и производственных помещений общего назначения, вентиляция в подвале имеет источник притока воздуха из окружающей среды и устройство оттока влажных, загрязненных углекислых масс.

Системы вентиляции подвала

Самый распространенный вариант устройства подвального помещения подразумевает расположение погреба под основными комнатами частного дома. В этом случае применяется два варианта устройства вытяжки:

1. двухканальный;
2. одноканальный.

Первый используется чаще всего. Он имеет ряд преимуществ в части обслуживания большего по площади помещения погреба.

Устройство двухканальной вентиляции

Технология проветривания при двух точках притока и оттока не имеет сложностей в монтаже воздуховодов.

Вентиляцию подвала при идеальном развитии строительного процесса дома следует рассчитывать на этапе начала стройки. Так вы обойдётесь меньшими финансовыми и трудозатратами.

Приточная труба воздуховода.

Устройство притока обеспечивает поступление воздушных масс из окружающей среды, посредством забора воздуха через приёмное отверстие (продух). Продух располагают чаще всего у боковой стены основного здания – возвышение над уровнем домовой отмостки должно составлять 20-30 см.

Само отверстие в трубе закрывают вентиляционной решёткой. При необходимости решётку можно снабдить . Воздуховод прокладывают через основание дома, подвальное перекрытие и вводят в подвал. Выходное отверстие вентиляции протягивают почти до пола погреба , отступая 15-20 см. Благодаря такому расположению вентиляционного канала прохладный воздух с улицы попадает в воздуховод, проходит по нему и попадает в подвал у самого пола. После этого происходит его постепенное нагревание и вытеснение верхних слоёв теплого и увлажненного воздуха из подвального помещения через вытяжной трубопровод.

Система оттока загрязнённых масс.

Ее располагают в противоположном углу помещения погреба, по диагонали относительно приточной трубы. Главным принципом является необходимость захвата подогретого воздуха. Это достигается за счёт размещения входа трубы под самым потолком подвала (10-15 см от него). Далее канал вытяжки проходит через потолок основного здания, через чердак на крышу.

В зависимости от формы крыши и от преобладающей розы ветров необходимо добиться условий, при которых ветер будет направлен на установленный предварительно . Дефлектор нужен в любом случае, так как он защищает трубу от попадания в неё атмосферных осадков. Также он дополнительно создаёт отрицательное давление под крышкой, благодаря которому поток воздуха в трубе усиливается.

Чем длиннее вытяжной воздуховод, тем будет сильнее поток выдуваемого воздуха в нём.

Вытяжной канал следует оборудовать в несколько слоёв для создания необходимого утепления. Для этого на стадии планирования помещений и инженерных сетей дома:

• монтируют кирпичный или деревянный колодец для трубы вентиляции погреба ;
• выбирают место для прокладки утеплителя между колодцем и трубой;
• обертывают саму трубу специальным утеплителем, который не будет впитывать влагу.

Утеплять вытяжной воздуховод нужно для того, чтобы в холодный период времени не получить конденсацию воздуха за счёт резкого охлаждения.

По поводу двух последних пунктов стоит отметить, что только двойная тепловая изоляция может обеспечить устойчивость к промерзанию воздуховода. Если регион расположения дома и подвала предполагает аномально низкие температуры, дополнительно нужно сделать воздушный просвет между основным утеплителем и утеплителем на самой трубе. Такое решение значительно уменьшит показатели теплопроводности канала в целом.

Одноканальная вентиляция

В редких случаях, когда площадь погреба меньше 5 кв.м., можно объединить каналы притока и оттока кислорода в одной трубе. Это основной принцип работы данной системы и главное отличие от двухканального расположения. Трубу разделяют перегородкой, посредством которой получается два канала циркуляции: один на приток, второй на вытяжку.

Естественная или принудительная вытяжка?

Чтобы разобраться с данным вопросом, нужно провести эксперимент с уже имеющейся естественной вентиляцией в погребе под домом. Для этого понадобится поднести тонкий лист бумаги к выходным отверстиям канала в подвале и определить, по колыханию листа, наличие движения воздушных масс.

Такой эксперимент подойдёт для подвальных помещений, площадью до 10 кв.м. Если же подвал свыше 10 кв.м., то, даже при наличии движения кислорода внутри помещения эффективность естественной вытяжки может быть под сомнением.

При относительно большом помещении, необходимо приобрести гигрометр. Этот прибор производит измерение влажности воздуха. Наличие термометра обязательно при любых размерах подвала.

Для выявления степени проветривания необходимо установить прибор, измеряющий влажность воздуха. Его следует устанавливать примерно на уровне 1,5 метра от пола.

Это важно, так как у самого потолка влажность будет самая большая. Но овощи в основном хранятся на полу. Поэтому измерять надо среднюю величину влажности помещения.

При высоких показателях гигрометра (свыше 85-90%), необходимо обустройство принудительной схемы вентиляции в погребе.

Принудительная (механическая) вытяжная система

Переделать своими руками вентиляцию в погребе не составит труда. Для этого нужно установить осевые вентиляторы внутри воздуховодов. Это усилит циркуляцию. Для приточного канала вентилятор ставится у входа на защитную решётку. Соответственно, вытяжной канал снабжается вентилятором непосредственно на входе в подвальное помещение.

Мечта любого домовладельца - это чистый и сухой подвал под домом. В погребе, используемом для хранения овощей с приусадебного участка, должен поддерживаться особый микроклимат, характеризующийся низкой влажностью и невысокой положительной температурой (1-2°С). Для этого еще на этапе проектирования дома должна быть разработана и включена в проект схема вентиляции погреба. Но зачастую, на практике все выглядит печальней.

Просчет проектировщика или халатность строителей приводят к удручающим результатам. Затхлый воздух, сырость, плесень, грибок на стенах и полках подвала. И, как следствие, испорченный урожай, гниение деревянных элементов строения и ослабление прочности несущих элементов. К счастью, восстановить или даже заново создать систему воздухообмена - вентиляции подвального помещения, дело хоть и не простое, но осуществимое. Ниже мы рассмотрим примеры работающих схем вентиляции подвалов, находящихся под домом, гаражом или сараем.

В основу работы вентиляции заложен физический эффект стремления теплого воздуха вверх. В классической схеме воздухообмена в противоположных концах помещения монтируются две вертикальные шахты. Выход из одной расположен над полом, а вход во вторую под потолком. Это приточная и вытяжная трубы системы. Холодный воздух опускается в подполье через приточную трубу, под действием силы тяжести. Теплый воздух, наоборот, стремится покинуть помещение через трубу вентиляционного канала, расположенную под потолком.

Виды вентиляционных систем

Естественная двухтрубная

Этот вид системы воздухообмена называется двухтрубным. И представляется наиболее целесообразной для установки. Проектируя систему вентиляции подвала с двумя трубами, начинать надо с правильного математического расчета проходных сечений воздуховодов вентиляции. По действующим стандартам на один квадратный метр помещения должно приходиться не менее 25 см2 проходного сечения вентиляционной шахты. Зная это соотношение, нетрудно рассчитать необходимый диаметр. Ниже в таблице приведены значения расчетов для типовых подвалов.

Значения проходных сечений для небольших подвалов

Важно! При проектировании системы воздухообмена для подвала или погреба, необходимо использовать трубы сечением больше расчетного на 10 – 15%. И предусмотреть задвижки или заслонки в каналах. Это обеспечит запас мощности системы и позволит регулировать её производительность.

Так же при разработке проекта следует учесть следующие аспекты:

• трубы или шахты воздуховодов должны иметь как можно меньше углов, изгибов и колен. Идеальная шахта - это прямая вертикальная труба.
• вытяжная труба в верхней своей части должна быть утеплена, во избежание появления конденсата.
• также вытяжная труба должна быть выше конька крыши на 25-30 см и иметь наверху колпак, предотвращающий попадание внутрь атмосферных осадков.
• приточная труба обычно выводится сквозь фундамент и располагается чуть выше уровня земли.
• входное отверстие приточной трубы должно быть забрано мелкой металлической сеткой или решеткой. Во избежание проникновения в подвал грызунов, птиц и других мелки животных.
• приточная и вытяжная трубы должны быть одного диаметра, а производительность системы регулируется заслонками.

Естественная однотрубная

Однотрубная система менее продуктивна, так как в данном случае шахта воздуховода делается двух – канальной, и развести входящий и выходящий поток воздуха представляется затруднительным. Но, не смотря на низкую эффективность, такие системы все равно используются в погребах с одной трубой в случаях, когда подводить две трубы в разные концы помещения слишком накладно. Смотрите фото ниже.

Для подвала в гараже или в частном доме достаточно обычной системы вентиляции погреба с естественной циркуляцией, а вот для больших помещений этого уже бывает недостаточно.

Принудительная система вентиляции

Для подвала в гараже или в небольшом частном доме достаточно обычной системы вентиляции погреба с естественной циркуляцией, а вот для больших помещений этого уже бывает недостаточно. Поэтому в помещениях большой площади, или в которых по каким-то причинам установка естественной вентиляции затруднена, используют принудительную вентиляцию. Движение воздуха в ней обеспечивается электровентиляторами. Принудительная вентиляция бывает нескольких типов:

• вытяжная;
• приточная;
• приточно-вытяжная системы;

Тип системы определяется местом установки вентилятора. И подбирается, исходя из местных условий.

Следует отметить, что для большого подвального овощехранилища хорошим решением будет использование принудительной вытяжной вентиляции с естественным притоком.

Преимуществом таких систем является хорошая производительность, независимо от количества изгибов и поворотов воздушной магистрали, а так же возможность включения в систему дополнительных устройств – таких, как системы фильтрации и очистки воздуха, электрический подогрев, автоматическое включение/отключение по показателям температуры или загазованности. Проектирование и монтаж таких систем лучше доверить специалистам, что, несомненно, окупится в будущем.

Профессиональный расчет и монтаж систем воздухообмена

Несмотря на кажущуюся простоту системы вентиляции подпольного пространства, неспециалисту бывает трудно правильно произвести расчет вентиляции и тем более смонтировать подобную систему своими руками. Потому что в процессе монтажа обычно возникают непредвиденные ситуации, и человеку без опыта подобных работ бывает трудно с ними справиться. Особенно, когда дело доходит до бурения монолитного фундамента или прокладки воздуховодов сквозь перекрытия первого и второго этажей. В таких случаях лучше доверить работу специалистам, которые быстро и с гарантией проведут все необходимые работы от проектирования до монтажа. И избавят от этой головной боли хозяина, которому останется только принять работу и порадоваться замечательному микроклимату, образовавшемуся в его подвале.

Чтобы гарантированно избежать ошибок в проектировании и монтаже инженерных систем, вы можете заказать проекты вентиляции общественных и частных зданий и помещений в компании «Мега.ру». Связаться с нами можно, перейдя на страницу .

Тенденцией жизни в больших мегаполисах сегодня является загородное строительство, таунхаусы и тенденция к жизни вне городского пространства. Поэтому современные загородные дома и коттеджи не похожи на их предшественников 20-30 летней давности – здесь оборудована и мансарда, и гараж, и цокольный этаж является не просто пространством – именно об устройстве вентиляции цокольного этажа пойдет речь в данной статье.

При условии постоянного использования подвального или полуподвального помещения, например при устройстве там бассейна, сауны, тренажерного зала или прачечной, этому помещению необходима нормально функционирующая вентиляционная система. В первую очередь для поддержания нормальных уровней температуры и влажности, а также предотвращения появления плесневых грибов и распространения их по всем помещениям.

В идеальном случае вентиляция цокольного этажа коттеджа или дома должна продумываться на этапе разработки проекта и закладываться на этапе заливки фундамента, но в случае покупки готового дома и необходимости доработки вентиляционной системы – возможен и вариант более поздней ее постройки.

По типу конструкции подвальная вентиляция может быть:

1. естественная;
2. принудительная.

Естественная вентиляция – принципы устройства и работы

При закладке проветривания этого типа на уровне проектирования и фундамента в нем предусматривают отверстия, создающие естественный обмен воздуха в проектируемом помещении. Такие отверстия называют отдушинами или каналами воздухообмена. При проектировании вентиляции цокольного этажа своими руками на этапе формирования фундамента необходимо учесть следующие факторы:

Нормой для жилищного строительства считается одна отдушина на 2-3метра стены.

Преимуществами такой вентиляции являются:

1. дешевизна и доступность;
2. отсутствие механического оборудования;
3. отсутствие запитанности от электросети;
4. простота обслуживания.

К недостаткам можно отнести:

1. практически полная бесполезность летом;
2. обмерзание выходов зимой при резких температурных перепадах;
3. невозможность регулирования объема удаляемого воздуха.

Приточно-вытяжная вентиляция

Это еще один вид естественной вентиляции, которая может быть заложена на этапе проектирования строения. Использование систем этого типа рекомендуется в случае климата или местности повышенной влажности (например, недалеко от водоемов), когда обычных воздуховодом недостаточно.

Конструктивно система представляет собой две трубы, расположенные на разной высоте:

• вытяжную – труба, расположенная выше, призвана выводить теплый и влажный внутренний воздух наружу из помещения;
• приточную – низкорасположенная труба, призванная обеспечивать доступ воздуха с улицы внутрь помещения.

Принцип работы прост – за счет разницы высот, температур, веса различных воздушных масс и давления теплый воздух поднимается вверх по вытяжной трубе и выводится из помещения, а холодный уличный воздух поступает внутрь. Выходы труб необходимо закрывать решетками и москитными сетками, для обеспечения зашиты от насекомых, мелких грызунов, уличного мусора и пыли. Решетки и сетки, закрывающие трубы, а также их раструбы необходимо чистить и мыть – особенно перед и после смены сезонов (например, в конце осени перед зимой, в конце зимы перед весной, в конце весны перед летом).

При наличии камина вытяжную трубу ставят как можно ближе к каминной – как проветривание будет более эффективным. Для создания проветривания данного типа могут подойти абсолютно любые трубы, самый лучший вариант – асбестоцементная или полиэтиленовая труба – ввиду долгого срока их эксплуатации.

Вентиляция цокольного этажа своими руками в данном случае – не самая трудная задача, особенно при необходимом минимуме инженерных знаний и навыков, а главным преимуществом является то, что такую вентиляцию можно сделать и для уже существующей конструкции.

Принудительная вентиляция

Принудительное вентилирование – это процесс проветривания помещение под механическим воздействием.

Как правило, к принудительной вентиляции прибегают в нескольких случаях:

1. если объект строительства расположен низко, на болотистой или другой очень влажной почве;
2. под объектом находятся или проявились источники подземных или грунтовых вод;
3. помещение предназначено для продуктов, сохранение которых требует строгого соблюдения режимов температуры и влажности (например, винные погреба для специфического сохранения вина, сырохранилища и прочие).

Самая простая принудительная вентиляция представляет собой традиционную проточно-вытяжную, но с вентиляторами, встроенными в каждую из труб. Таким образом, можно контролировать поток и выводимого, и нагнетаемого воздуха. Для поддержания определенного уровня температуры и влажности в общую электрическую цепь необходимо подключить термостат и гигрометр – в таком виде система может быть еще и автоматической.

Кроме того, в этом случае необходимо предусматривать и дополнительный калорифер для обогрева нагнетенного воздуха в зимнее или просто холодное время года.

Деревянные дома – есть отличия?

Принципиальных отличий в процессе проектирования и наладки вентиляции цокольного этажа деревянного дома не наблюдается – она также может быть естественной и принудительной в зависимости от внешних факторов. Но дерево как материал в отличие от бетона и камня изначально склонно к большему впитыванию влаги и более подвержен воздействию влаги. Деревянные поверхности более предрасположены к образованию плесневых грибов и разрушению структуры древесины, чем каменные или бетонные.

Древесные поверхности регулярно должны обрабатываться морилками и прочими влагоотталкиващими составами (лаком, например).

Отличие в том, что в деревянных домах при естественном вентилировании обязательны небольшие форточки или фрамуги на цокольном этаже для дополнительного притока воздуха.

Кроме того для деревянных домов более предпочтительна принудительная вентиляция с дополнительным обогревом и просушиванием. Целесообразно использовать влагопоглотители различной конструкции дополнительно к системе проветривания – ими могут быть от примитивных коробочек с солью и древесным углем, расставленным по помещению или влагопоглотителей промышленного вида, которые могут также стать стильным предметом интерьера.

Вентиляция зимой – а надо ли?

С приходом теплоизоляционных материалов и энергоэффективных окон, квартиры и дома стали намного теплее, но при этом зимой они превращаются в термос с затхлым воздухом и взвесью микробов, бактерий и микрочастиц шерсти и кожи животных. Кроме того использование обогревательных приборов способно сильно высушить воздух.

Поэтому вентиляция цокольного этажа зимой должна нормально функционировать, особенно если этот этаж нежилой. Для проветривания естественного типа достаточно будет чуть прикрыть (примерно наполовину) входы-выходы труб при сильных ветрах или морозах. При принудительном проветривании – уменьшить мощность вентиляторов и отрегулировать температуру, но при этом стоит помнить о том, что зимой в помещении нужно использовать увлажнитель воздуха.

Итак, в статье рассмотрены виды и способы вентилирования цокольных этажей в различных условиях. Очевидно, что система вентиляции в подвальных и полуподвальных помещениях необходима, особенно если они используются как дополнительные помещения в доме (бойлерная, бассейн, спортзал и прочее).

Ответ на вопрос о том, как сделать вентиляцию цокольного этажа зависит от многих факторов – рельефа, типа почвы, расположения на местности, назначения самого помещения, но при этом самостоятельное ее устройство – процесс абсолютно не сложный, требующий минимальных знаний и навыков. Так что при необходимости устроить систему проветривания дома не представляется проблемой, принимая во внимание множество почти готовых решений, предлагаемых на строительном рынке.
