Подключение тепловой завесы. Тепловые завесы водяные: принцип работы, способы установки, виды Как правильно установить тепловую завесу

Современный рынок электроники не стоит на месте. С каждым годом на прилавках магазинов появляются все новые устройства, задача которых состоит в том, чтобы сделать жизнь человека максимально комфортной. Одним из таких является тепловая завеса. Это уникальная разработка, которая за довольно короткое время стала самой востребованной среди. Основной ее задачей является не допустить попадание холодного воздуха в помещение.

Тепловая завеса незаменима и в летний период года. Она защищает помещение от жары, таким образом экономя энергию при использовании кондиционеров. Монтаж любой тепловой завесы – сложный процесс. Но если не имеются навыки в данном направлении, то лучше конечно привлечь специалистов.

Особенность тепловой завесы

Принцип работы тепловой завесы

Воздуходув является главным элементом в конструкции тепловой завесы. Он обеспечивает равномерную подачу воздуха. К нему крепятся направляющие пластины, которые способствуют изменению угла подачи потока.

Существует еще несколько обязательных компонентов:

• элемент, который отвечает за нагрев воздуха;
• система вентиляции;
• воздушный фильтр.

Важно! В зависимости от модели вентиляторов может быть несколько.

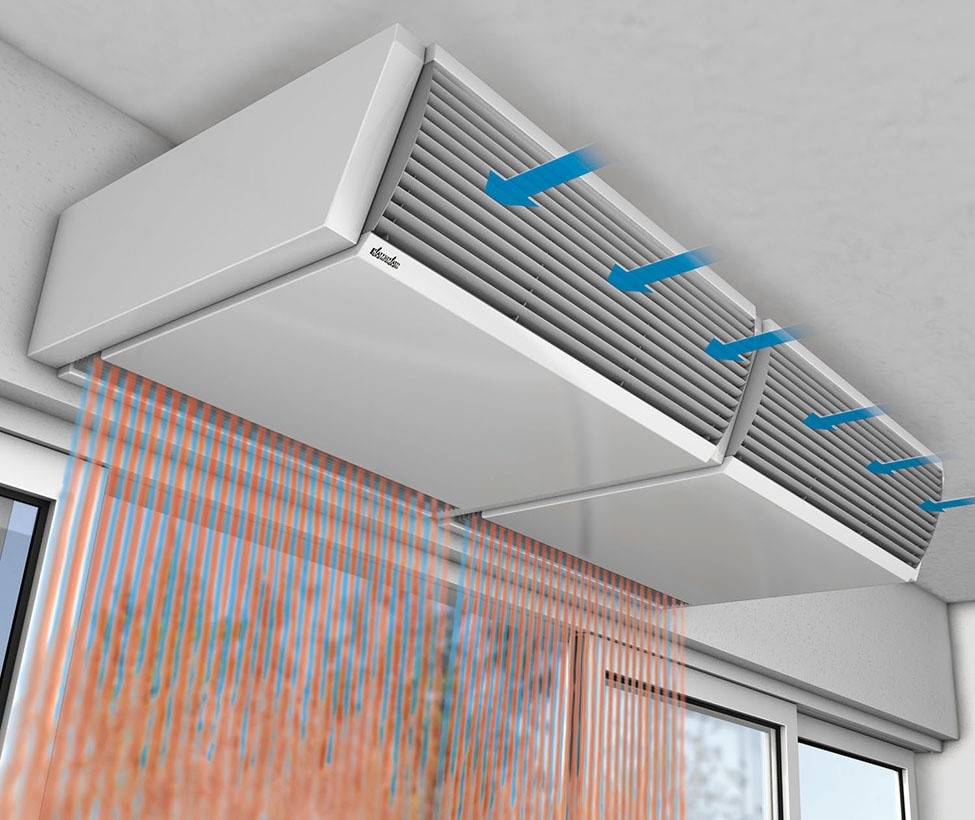

Принцип работы тепловой завесы простой. Мощный вентилятор создает быстрый поток воздуха, который выходит наружу через отверстия. Из него образуется определенное ограждение, которое направлено на дверной проем. Таким образом воздушная стена не позволяет холодному потоку из вне попасть в здание.

Преимущества устройства

Теплый воздух выходит через заднюю панель устройства

Данный вид прибора обладает многими преимуществами. Благодаря им устройство с каждым годом все больше набирает популярности, особенно среди предпринимателей.

Достоинства, которым обладает тепловая завеса:

• постоянно поддерживается комфортная температура и микроклимат в помещении;
• значительная экономия электроэнергии, которая достигается за счет сниженния теплоотдачи;
• отсутствие сквозняков;
• защита зданий от попадания внутрь пыли, различных насекомых.

Зачастую используют тепловые завесы в помещениях общественного значения. Где регулярно проходит большое количество людей. Также применяются эти приборы в местах, с вмонтированным в дверной проем фотоэлементом. Подобная система входа распахивает двери перед каждым человеком, пересекающим порог. Установленная тепловая завеса на таких проемах на 100% защитит помещение от проникновения холодного воздуха внутрь.

Систему воздушной завесы, часто монтируют у входов таких объектов общественного пользования:

• ресторанные комплексы, кафе;
• торговые центры с большой площадью и магазины средних размеров;
• метрополитены;
• заводские и фабричные проходные;
• учебные учреждения;
• складские помещения и морозильные комнаты производственных масштабов;
• цеха по изготовлению продуктов питания, кондитерских изделий;
• офисы, администрации либо муниципальные организации.

Существуют разные . Зачастую они отличаются по принципу работы. Наибольшей популярностью в нынешнее вермя пользуются именно электрические. В продаже имеются также водяные и газовые виды этого оборудования. Электроприборы характеризуются небольшим весом, легкостью монтажа и хорошей функциональностью.

Принципы монтажа тепловой завесы Ballu

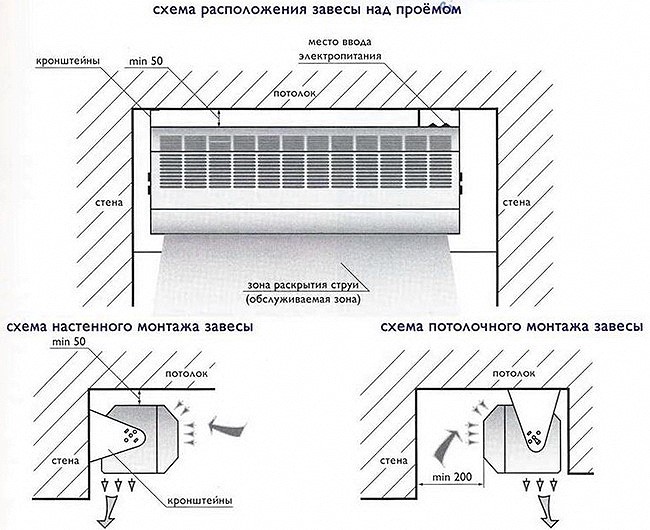

Правильная установка тепловой завесы

Прежде чем заняться какими-то подготовительными работами, следует детально ознакомиться со схемой, прилагаемой к прибору. Основное количество существующих моделей устанавливается в горизонтальном положении. Область нагнетания у таких приборов находится в нижней части.

Важно! Если проем двери очень широкий, монтируется одновременно несколько тепловых завес. Крепить их следует вплотную, прямо над проходом.

Для проведения работ нужно подготовить такие инструменты:

• скобы определенного размера для монтажа;
• винты и гайки;
• консоли;
• болты М10 и анкерные;
• уровень;
• перфоратор;
• отвертку.

Перед тем установить завесы, нужно предварительно их наживить. Для этого потребуется использовать от двух до трех саморезов. На задней панели есть отверстия, соответствующие имеющимся в передней части крепежам.

При монтаже можно воспользоваться французской отверткой, которую применяют для работ по дереву. Только тогда нужно будет воспользоваться страховочными скобами. Крепятся они на стену и устанавливаются либо в верхней или же в нижней части.

Нередко устройства фиксируют на винтах к стеновому проему или балке. В таком случае надо найти шесть отверстий, расположенных на задней панели прибора. Для этого потребуется иметь при себе шурупы с резьбой М6.

Если оказалось, что для горизонтальной установки прибора над входом мало пространства, можно его монтировать в боковой части от проема. Таким образом будет образовываться боковая подача воздушного потока. Если производится монтаж современной тепловой завесы в помещении со внутренней стороны, то работы необходимо проводить так, чтобы остался зазор для выхода воздуха. Но стоит учесть, что размещать устройство нужно максимально близко к торцевой части дверей и их долевой оси.

Для вертикальной тепловой завесы, состоящей из двух приборов, надо запастись парой специальных вставок. Их крепят анкерными к нижней части устройства и к полу. Общая высота колонны не должна превышать 3,5 метра. На верхнюю завесу следует разместить консоль, чтобы прикрепить оборудование к стене. Чтобы защитить приборы от механических повреждений, следует использовать специальные ограждения.

Последовательность проводимых работ

Монтаж горизонтальной тепловой завесы

Перед тем как начать установку прибора, нужно внимательно изучить инструкцию. От правильности проведения работ зависит насколько качественно будет функционировать завеса.

Этапы проведения монтажных работ:

1. Разметка мест для сверления отверстий, где будут расположены монтажные скобы. Межосевое расстояние должно составлять около 600 мм.
2. Отрегулируйте завесу так, чтобы совпали пазы винтов и скоб. Максимально закрутите соединения.
3. Если завеса будет крепиться на подвеске, надо раздвинуть установочные скобы, чтобы они стали вертикально.

При установке этого прибора на перекрытиях, нужно в верхней части панели сделать отверстия. Когда устройство планируется монтировать на фальшпотолке, надо заранее удостовериться в достаточности подачи воздуха. И что работа вентиляции не станет мешать правильному функционированию завесы в будущем.

Подключение прибора Ballu к электричеству

Тепловая завеса Ballu

Подключение к электросети тепловой завесы – это несложный процесс, особенно если имеются навыки. Устройство подсоединяют к отдельному автомату на электрощитке. Для этого применяется медный трехжильный кабель с сечением – 1 кв. мм. Также следует приобрести предохранители. Их разновидность зависит от особенностей работы электросети.

Нюансы, которые возникают при подключении завесы Ballu к электросети:

1. Подбор автомата, силового кабеля производится с учетом параметров, указанных в инструкции.
2. Будьте внимательны к тому, какой тип сети использовать – 200 либо 380 В. Учтите мощность прибора.
3. Датчики и управляющие элементы монтируют вне зоны распространения воздушного потока, выходящего от прибора. Так исключается зависимость в работе терморегулятора и степени нагрева воздуха, идущих через сопло.

Правильный подбор тепловых завес, качество монтажа – это те факторы, от которых напрямую зависит эффективность работы прибора и срок его эксплуатации. При таких условиях устройство создаст максимальный уют и комфортную температуру в любом помещении.

Самое основное предназначение тепловой завесы заключается в том, чтобы в процессе входа и выхода, открывания двери, в отапливаемое помещение не проникал холодный, морозный воздух. Кроме того, такая завеса в состоянии защитить помещение, в котором осуществляет работу система кондиционирования с целью понизить температуру воздуха в жаркий период времени.

По сути, тепловые завесы представляют собой особое оборудование, которое наделено достаточно простым принципом действия. Воздух в процессе работы поступает в специальный канал, который осуществляет всасывание, а затем выдувается с достаточно большой скоростью . Как правило, тепловые завесы в состоянии обслужить помещения, где высота дверного проема не превышает 3,5 метров. Некоторые модели могут быть оснащенными дополнительными нагревательными элементами. Что касается эффективности таких приборов, то здесь все зависит от качества оборудования, а также от грамотно осуществленных монтажных работ.

Процесс установки оборудования

Обычно монтаж тепловой завесы производится в помещениях, для которых характерна высокая проходимость, когда в процессе довольно частого открывания дверей потоки уличных воздушных масс сразу попадают в помещение, вызывая дискомфорт и губительные для здоровья сквозняки.

Рекомендуется предоставить процесс установки тепловой завесы профессионалам. Только квалифицированные монтажники в состоянии максимально грамотно произвести монтаж и подключение приспособления . Как правило, компания, которая занимается реализацией подобного оборудования, предлагает также услуги по инсталляции. Квалифицированные специалисты перед монтажом в обязательном порядке проверяют приборы на целостность, а также должно быть полное соответствии комплектации. Обычно в комплект входят такие элементы, как кронштейны, которые дают возможность определенным образом направлять потоки воздуха. Установка в настоящее время может быть произведена двумя методами – горизонтальная и вертикальная инсталляция.

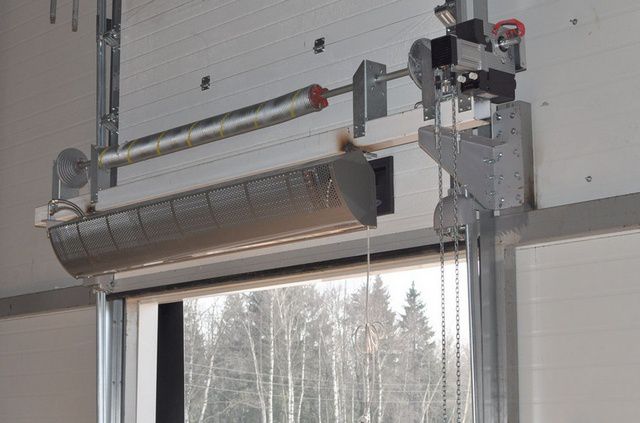

Горизонтальная установка завесы

Самым популярным на данный момент является горизонтальный монтаж завесы. Это основано на том, что оборудование монтируется над дверным или оконным проемом. В данном случае завесу стоит подобрать исключительно с учетом того, чтобы все полностью соответствовало определенной ширине проема, допускается также, если ширина будет немного превышать данный показатель.

Как правило, для всех моделей предусматриваются определенные параметры высоты монтажа, потому для того чтобы обеспечить максимальные показатели пользы устройство просто необходимо расположить таким образом, чтобы было полное соответствие установленным правилам. Горизонтальный метод идеален в ситуации, когда дверь открывается внутрь помещения, в этом случае оборудование будет защищать помещение от проникновения воздуха с улицы.

Вертикальная установка завесы

В случае, если дверной проем в помещении очень высокий, то горизонтальная установка не сможет должным образом обеспечить по всей длине поток воздуха . Именно по этой причине наиболее целесообразно применять метод вертикальной установки завесы. В данном случае оборудование монтируется с боковой стороны проема, только так есть возможность обеспечить сплошной поток воздуха поперек двери или окна, при этом не пропуская сквозняков на уровне пола.

Горизонтальная и вертикальная модели по своему принципу действия практически ничем не отличаются, но их монтаж должен производиться строго в соответствии с предназначением. Например, если произвести подключение тепловой горизонтальной завесы вертикально, через какое-то время могут появиться некоторые проблемы, вплоть до поломки всей системы в целом.

Процесс подключения тепловой завесы

Как правило, завеса реализуется с гибким кабелем, а также есть вилка, которая оснащена заземлением. Если осуществляется стационарное подключение, то есть без вилки, то стоит производить этот процесс через центральный выключатель с зазором из воздуха, с параметром более 3 мм. Подключение такой завесы в обязательном порядке должно выполняться электриком, который имеет высокий профессиональный уровень и способен соблюдать все обязательные нормы.

В процессе установки применяются провода особого типа. На месте ввода кабеля в оборудование применяются особые уплотняющие кольца, которые предназначены для обеспечения качественной защиты.

Особенности тепловой завесы

Перед тем, как произвести подключение тепловой завесы, стоит качественно сбалансировать рабочий процесс системы вентиляции в помещении, так как разные перепады давления в состоянии оказать некоторое влияние на работу данного оборудования.

Устанавливать тепловые завесы стоит как можно ближе к проемам, а также при этом тщательно учитывать то, что ширина потока в обязательном порядке должна полностью соответствовать размерам дверного проема.

Также специалисты в обязательном порядке монтируют оборудование строго с внутренней стороны помещения. С внешней установка производится только с целью защиты от перегрева морозильной камеры. Скорость движения и направление регулируется в процессе инсталляции, а направлять его стоит в сторону выхода на улицу.

Основные этапы монтажа тепловой завесы

Процесс установки тепловой завесы состоит из нескольких основных этапов. Для начала стоит высверлить специальные отверстия, которые потребуются для крепления оборудования. Оборудование крепится на специальные монтажные скобы, с соблюдением расстояния, которое в среднем равно 600 мм. Такие скобы крепятся на поверхность стен в нижнем и верхнем положении.

Тепловая завеса в обязательном порядке должна быть расположена таким образом, чтобы ее монтажные винты точно попадали в пазы скоб. После того, как проверено, что винты расположены правильным образом, они тщательно затягиваются. Такая завеса может быть монтирована на подвеске, но для этой цели потребуется определенное положение монтажных креплений. Если завеса устанавливается на специальные перекрытия, то отверстия проделываются в панели. Что касается метода установки, то он выбирается строго в зависимости от типа приобретенной завесы , а также от особенностей помещения.

В процессе установки подобного оборудования для завесы стоит уделить основное внимание особому направлению потока воздуха, а также скорости их движения . Завеса должна быть установлена так, чтобы воздушные потоки входящие и выходящие не создавали друг для друга преграды.

Специалисты, которые производят процессы установки, перед их осуществлением тщательно изучают технические документы на оборудование, а также знакомятся со всеми приложенными инструкциями, которые предоставляет производитель. Что касается особенностей монтажа, то они могут быть совершенно разными, и данный фактор в обязательном порядке необходимо учитывать. Практически все современные тепловые завесы могут быть установлены исключительно в горизонтальном положении, при этом нагнетание воздуха производится строго снизу. В ситуации, когда необходимо осуществить монтаж тепловой завесы над проемом, который достаточно широк, можно расположить одновременно несколько устройств, но вплотную друг с другом .

Такое оборудование, как тепловая завеса не позволяет холодному воздуху с улицы проникать в помещение. От того, как качественно будет произведен монтаж, прямо зависит не только эффективность его работы, а также время эксплуатации. Если подобрать оборудование правильно, а также грамотно его установить, завеса долгое время будет создавать комфорт и уют в помещении.

Обеспечение комфорта пребывания в помещениях дома в любое время года – одна из главных забот хозяев. Но усилия по утеплению стен, по установке соответствующей системы отопления могут быть напрасными, если тепло будет свободно выходить через окна или двери. Особенно это касается тех построек, в которых, по тем или иным причинам, открываются очень часто или даже длительное время остаются в открытом положении.

Простая ситуация: хозяева дома открывают какой-либо семейный бизнес — мастерскую, магазин или офисное помещение. С одной стороны, многочисленные клиенты – это отлично, но, вместе с тем, частое открытие дверей способно быстро выстудить даже хорошо отапливаемое помещение, а это – серьезные затраты на энергоресурсы. Другой вариант – специфика деятельности частной мастерской, оборудованной в гараже или в специальной пристройке, требует постоянного или очень частого открытия ворот (). Чтобы обеспечить себе приемлемые условия эффективной производительной работы в зимнее время придется тратить непомерные силы и средства для поддержания нормальной температуры. Но выход есть - и в том, и в другом случае должна помочь тепловая завеса на входную дверь.

Что было проще понять предназначение тепловой завесы, следует для начала разобраться в том, как холодный воздух проникает в дом через открытые двери. Этот процесс обусловлен несколькими причинами – разницей температур снаружи и изнутри помещения, вызываемым этим перепадом различный уровень давления. И плюс к этому очень важная причина – это движение воздушных масс по улице – ветер, создаваемые вихревые потоки от проезжавшего транспорта и т.п.

На фрагменте «А» показано перемещение потоков холодного и более теплого воздуха через дверной проем в «спокойных» условиях. Холодный воздух всегда плотнее, и своим повышенным давлением просто выдавливает более лёгкий теплый. При этом холодный поток всегда расположен ближе к полу – все, наверняка, на своей житейской практике ощущали, как «тянет холодом» понизу из-под неплотно прикрытой двери.

К этому вполне обычному обмену прибавляется ветровая составляющая (фрагмент «Б»). Она конечно, величина непостоянная, зависит от направления и скорости ветра, стабильности или периодических порывов, размеров дверного проема и других параметров, но в целом чаще всего такое приложение вектора перемещения воздушных масс все же присутствует.

В итоге, в результате сложения обоих факторов, получается картина, показанная на фрагменте «С» - «канал» поступления холодного воздуха еще сильнее увеличивается по площади, занимая большую часть дверного проема. В таких условиях, если дверь приходится держать распахнутой или же часто открывать, с обогревом помещения не сможет справиться никакое отопительное оборудование, которое будет «молотить» вхолостую. Кроме того, по комнатам гуляют постоянные сильные сквозняки, резко повышающие вероятность простудных заболеваний, даже если люди одеты «по сезону».

А что, если подать достаточно узкий, но плотный направленный поток воздуха. Так, чтобы его давление превышало даже теоретически возможные значения внешнего и внутреннего напоров (фрагмент «D»). Если правильно рассчитать параметры такого потока, то он станет преградой для показанного выше обмена, отгораживая воздушные массы снаружи и внутри помещения. Несколько искривляя свою конфигурацию под влиянием внешнего на него давления, поток все же сохраняет нужную «собранность» и дробится только по достижению поверхности пола, разделяясь на два направления. Определенная часть выходит наружу, но все же более значительная – возвращается обратно в помещение (фрагмент «Е»).

Как такой эффект можно использовать?

• Картинка «а» - зимнее время. Воздух получает необходимый нагрев, и получаемая завеса не только не пропускает холодные массы внутрь и не позволяют нагретым вырваться наружу, но и, возвращаясь в помещении, «оказывает подмогу» системе отопления.
• Однако, рассматривать воздушную завесу слишком «узко», только в качестве своеобразного отопительного прибора, было бы большой ошибкой. На картинке «б» показана ее работа в теплое время года. Ситуация меняется на обратную – прохладный внутренний воздух не выходит наружу (хотя его плотность в рассматриваемом случае выше), а разогретый летним зноем уличный – не может проникнуть в помещение. Таким образом, в комнатах поддерживается комфортная для пребывания людей температура.
• Но и это еще не все. Независимо от времени года и от режима работы такая завеса выполняет еще одну важную функцию (картинка «в»). В уличном воздухе всегда взвешено немало пыли, особенно, если в непосредственной близости располагается оживленная автомагистраль или даже железнодорожная линия. По этой же причине воздух может быть перезаполнен выхлопными газами. Естественно, что при попадании всех этих «бонусов» в помещения, тамошний микроклимат значительно пострадает. А вот тепловая завеса вполне справится с такой проблемой. Это касается еще и падающего снега, мелкого моросящего дождя, а в летнее время – полчищ мелких надоедливых насекомых.
• И еще одно применение. С помощью таких воздушных завес появляется возможность зонировать помещения по типу создаваемого в них микроклимата. Например, можно «отгородить» просторный холл на входе (где повышенная температура воздуха особо и не нужна, и на прогрев такого помещения будет тратиться неоправданно много энергии) от внутренних жилых или рабочих помещений, даже не устанавливая дополнительных дверей.

Итак, создание воздушной завесы помогает справиться с большим количеством проблем. И всего этого можно добиться установкой специального прибора.

Несмотря на то что сама по себе воздушная тепловая завеса является потребителем электроэнергии, ее использование дает немалую выгоду. Так, практика показывает, что правильно выбранный и установленный прибор позволяет сэкономить до 30% на энергоносителях, затрачиваемых на отопление помещений зимой и их кондиционирование в летнее время. А если хозяин мыслит более широко, то не сможет не заметить того, что отсутствие холодных сквозняков резко сократит затраты на лекарства для домочадцев или на оплату больничных листов работающего у него персонала.

Еще одно важное достоинство – при таком богатом спектре возможностей сам прибор практически не занимает полезного места в пространстве помещения.

Для наглядности – небольшой анимированный ролик по принципу действия тепловых завес:

Видео: как работает тепловая воздушная завеса

Как устроена воздушная завеса

Как правило, воздушная тепловая завеса приставляет собой электротехническое устройство, собранное в корпусе выраженной вытянутой формы.

В верхней части корпуса имеется решетка (поз. 1), через которую производится забор воздуха из помещения.

Снизу расположено выходное щелевидное окно (сопло) (поз. 2), которое может быть оснащено подвижными шторками по типу жалюзи.

Элементы управления (поз. 3) могут располагаться на самом корпусе, в доступном для визуального контроля и манипулирования месте. Пульт управления, кроме того, может быть, выносным, и располагаться на стене комнаты в удобном месте.

На корпусе может быть клеммная колодка для подключения к сети электропитания, но на моделях бытового класса чаще всего имеется уже скоммутированный кабель с вилкой для подключения к розетке (поз. 4).

На многих современных моделях предусмотрено, кроме того, еще и дистанционное управление с помощью инфракрасного пульта (так же, как и в кондиционерах сплит-системы).

Основная задача тепловой завесы – создание мощного воздушного потока. А это означает, что главным узлом прибора становится нагнетательный вентилятор. Обычно эти устройства – не обычного лопастного, а турбинного типа, двух разновидностей – более компактного радиального (поз. «а») или вытянутого тангенциального вида (поз. «б»).

Поз. «в» - это теплообменник, где поток воздуха при необходимости получает нужный нагрев. Подавляющее большинство моделей имеет электрический теплообменник, где воздух получает нагрев от спиралей или ТЭНов. Однако, существуют стационарные модели тепловых завес, которые подключаются к существующим контурам водяного отопления.

Многие современные тепловые завесы имеют встроенные фильтры, которые попутно очищают прогоняемый через прибор воздух от взвешенной пыли.

Электронные схемы современных завес предусматривают многоуровневую защиту от короткого замыкания, пробоя на корпус, перегрева, имеют модули термостатического управления уровнем нагрева теплообменника и скоростью вращения вентилятора.

Классификация воздушных тепловых завес

Существует несколько градаций классификации тепловых завес.

По расположению относительно дверного проема:

• Классическое исполнение большинство тепловых воздушных завес — это прибор с горизонтальной установкой над дверным проемом (воротами, окном и т.п.)

• Иногда, в силу тех или иных причин технологического или эстетического характера установка тепловой завесы сверху может быть невозможна или нерациональна. Для таких ситуаций предусмотрены вертикальные приборы, которые устанавливаются «колоннами» с одной, или даже с обеих сторон дверного проема.

Многие модели в этом плане обладают повышенной универсальностью – их конструкция позволяет, с учетом специфики помещения, устанавливать их как в горизонтальном, так и в вертикальном положении.

По типу установки:

Большинство моделей имеет металлический корпус, исполнение которого подразумевает монтаж прибора на стене. Однако, если к внутреннему оформлению помещения предъявляются какие-либо повышенные требования с точки зрения дизайна, то можно подобрать тепловую воздушную завесу, которая встраивается в потолок или в стену по высоте проема.

По наличию и виду теплообменника:

Все воздушные завесы по этому критерию можно разделить на три группы:

• Завесы с электрическим теплообменником. Обычно в классификации маркируются серийными обозначениями RS , RM или RT .

Достоинства – максимальная простота устройства и установки прибора, высокие показатели эффективности, возможность плавной регулировки температуры нагрева воздушного потока.

В качестве нагревательных элементов на старых моделях применялись обычные спирали, но сейчас от такого подхода практически повсеместно отказались, так как открытые нагреватели «пережигают» кислород и быстро сушат воздух в помещении. В настоящее время применяются трубчатые нагреватели по типу всем знакомых ТЭНов, или более современные полупроводниковые РТС (Pоsitive Tempеrature Coеfficient), имеющие возможность саморегуляции нагрева и потребления электроэнергии.

Недостатки электрических теплообменников – значительное потребление мощности (не считая затрат на обеспечение работы вентилятора), и некоторая «инертность» при запуске – теплообменнику требуется определенное время для выхода на рабочий режим.

• Тепловые завесы с водяным теплообменником (серия RW ).

В таких моделях электроэнергия расходуется только на обеспечение работы вентилятора и группы управления. Это, безусловно, делает водяные тепловые завесы намного более экономичными при постоянной эксплуатации.

В корпусе (снаружи или скрытно) расположены патрубки для подключения прибора с существующему контуру системы водяного отопления (на рисунке показаны стрелками).

Патрубки для подключения подачи и «обратки» системы отопления дома

Недостатки такой разновидности тепловых завес очевидны – это масса сложностей в процессе установки. Необходимо заранее предусматривать ответвления от общего контура, а при условии сохранения эстетичности интерьера подобная операция бывает довольно проблематичной. Теплообменник такой завесы имеет мелкую трубчатую структуру (подобно радиатору в автомобиле), которая быстро забьётся, если не предусмотреть фильтрующее устройство. Кроме того, потребляемая тепловая мощность подобной установки должна соответствовать реальным возможностям автономной системы отопления, чтобы подключение завесы не сказалось на уровне нагрева радиаторов в других помещениях.

• Воздушные завесы, не оснащенные теплообменником (серийное обозначение – RV ).

Такие приборы используются в условиях, года дополнительного нагрева воздуха не требуется. Они хорошо защищают от попадания в помещения уличной пыли, загазованности, насекомых, от утечки кондиционированного воздуха наружу. Находят широкое применение в производственной практике – для зонирования просторных помещений, защиты от попадания теплого воздуха в морозильные камеры или хранилища и т.п.

По уровню мощности (производительности) и, соответственно, предназначению:

• К серии RS относят мини-завесы с ограниченной сферой применения. Их производительности хватает для эффективного «завешивания» только небольших проемов, например, окон приема посетителей, выходящих в холодный холл, или окошек обслуживания клиентов в уличных киосках, транспортных кассах и т.п. Обычно они рассчитаны на проемы высотой не более полутора метров, шириной до 800 мм.

Скорость потока воздуха и объем прокачки в минуту – невелики. В бытовом плане подобные тепловые завесы практического применения не получают.

• Тепловые завесы серии RМ – это самая большая группа приборов, которые предназначены для установки в большинстве существующих стандартных дверных проемов, высотой примерно от 2,5 до 3,5 метра. В том числе, подходят они и для или для перехода от холодной прихожей в жилой сектор дома.

Тепловая завеса среднего класса — вполне подойдет для входной двери

Такие приборы – наиболее «ходовые». Именно такие серии чаще всего оснащаются удобными выносными блоками или дистанционными пультами управления.

• Мощные тепловые завесы серии RТ находят применение для защиты высоких проемов, от 3,5 до 7 метров. Это могут быть ворота автомастерской, складских или производственных помещений, входы в крупные торговые центры или здания культурно-социального предназначения.

Очень часто именно к такой категории относят и мощные установки серии RW , подключенные к системам центрального отопления или горячего водоснабжения общественных зданий и промышленных сооружений. стоимость водяных тепловых завес – значительно превышает аналогичный показатель электрических моделей, сопоставимых по производительности и размерам.

Существуют и сверхмощные тепловые завесы, которые способны создать воздушный барьер в проемах и проездах высотой вплоть до 12 метров.

Цены на популярные модели тепловых завесов на входную дверь

Как выбрать оптимальную тепловую завесу

Выбор воздушной тепловой завесы имеет свои особенности, с которыми непременно нужно ознакомиться перед походом в магазин.

Помимо уже упомянутых критериев выбора – по месту установки (горизонтально или вертикально) и принципу работы теплообменника, обязательно обращают внимание на следующие характеристики:

• Размеры (в большей мере – длину) самого прибора, то есть ширину создаваемой им воздушной завесы.
• Производительность, то есть способность прокачать определенное количество воздуха за единицу времени.
• Мощность теплообменного блока.
• Оснащенность полезными регулировочными опциями.
• Степень защиты, то есть уровень безопасности эксплуатации устройства.
• Для интерьерного оформления помещения имеет значение и внешний вид тепловой завесы.

Размеры тепловой завесы

Определяющим параметром, безусловно, является длина прибора. Она должна обеспечивать требуемый воздушный поток по всей ширине дверного проема, не допуская свободных просветов для проникновения холодных или запыленных масс снаружи. Как правило, длина таких устройств лежит в пределах 600 ÷ 2000 мм.

Для стандартных дверных проемов обычно приобретаются завесы длиной порядка 800 мм. При грамотном подходе следует принимать в расчет, что ширина воздушного потока должна быть как минимум равна просвету дверей, но еще лучше, если она будет несколько больше.

Есть еще один нюанс. Технология производства воздушных нагнетателей несколько ограничивает длину турбины (до 800 мм), так как при превышении подобных размеров резко возрастают вибрационные явления, что требует достаточно дорогостоящей «подвески».

Длина турбины обычно ограничивается — до 800 мм

Стараясь минимизировать затраты при выпуске «длинномерных» моделей, многие производители идут по пути упрощения: размещают электропривод в центре прибора, а турбины – слева и справа, добиваясь нужной длины. В подобной компоновке может таиться серьезный недостаток – в центре создаваемого воздушного потока может образоваться «провал» или область пониженного давления, которые способны стать лазейкой для проникновения воздуха снаружи.

Если ширина дверного проема больше, чем длина понравившейся модели или вообще имеющихся в продаже приборов, имеет смысл приобрести две завесы (а иногда – и больше), и установить их вплотную одна к другой.

Показатели производительности тепловой завесы

Вполне понятно, что тепловая завеса должна создавать воздушный поток, «плотность» которого, то есть внутренне давление воздуха превышало бы внешнее в любой точке дверного проема, от места установки и до пола (противоположной стороны дверей).

Расчетами определено, что такие требуемые параметры сохраняются при скорости воздушного слоя в точке встречи с преградой не менее 2,5 м/с. Естественно, скорость из-за сопротивления воздуха падает по мере удаления от прибора.

Скорость и плотность воздушного потока зависят от рабочего диаметра турбины, скорости ее вращения и, стало быть, от общей производительности нагнетательного блока. Например, в таблице ниже наглядно показана зависимость дальности эффективного действия тепловой завесы в зависимости от диаметра турбины – в ряде случаев можно ориентироваться и на такие показатели:

Чаще всего в технической документации на изделие производитель напрямую указывает, под какие максимальные размеры проема разработана конкретная модель. Там же обязательно указывается и производительность системы, обычно в кубометрах в час. Считается, что оптимальным для стандартного дверного проема габаритами 0,8÷1,0 × 2,0÷2,2 м считается прокачка 700 ÷ 900 м³/ч. Однако, если посмотреть на каталоги оборудования, то нередко встречаются завесы и с куда более скромными значениями. Единства взглядов производителей в этом вопросе нет.

Существуют специальные алгоритмы расчета параметров тепловых завес, которые учитывают не только линейные показатели места установки, но и особенности расположения входов в здание, средние перепады температур для конкретного региона, преобладающее направление ветров и т.п. Подобные вычисления – это удел специалистов, и если кому-то недостаточно для выбора модели заявленных производителем характеристик, то можно обратиться в соответствующую проектную организацию.

Почему вопрос производительности стоит столь остро? От него напрямую зависит эффективность функционирования воздушной завесы.

• На фрагменте №3 схематично показана работа правильно подобранной модели тепловой завесы. Воздушный поток сохраняет свою «плотность» для встречи с преградой, а затем примерно на ¾ отражается обратно в помещение.
• Фрагмент №2 – установлена тепловая завеса с избыточной производительностью. Скорость у поверхности пола слишком велика, и поток разбивается таким образом, что значительная его часть выносится наружу. Безусловно, это ведет к совершенно неоправданным потерям затраченной энергии.
• А на фрагменте №3 показано, что будет, если мощностей создаваемого потока — недостаточно. Внешнее давление воздушных масс перевешивает, и в нижней части дверного проема открывается широкое «окно» для холодного уличного воздуха. Смысл установки такой тепловой завесы вообще весьма сомнителен – она попросту не играет сколь-нибудь значимой роли.

Тепловая мощность воздушной завесы

Как ни странно, но этот показатель для тепловой завесы не является определяющим – в этом их принципиальное различие от, казалось бы, родственных приборов – тепловых пушек или устанавливаемых у дверей и окон напольных или встраиваемых в пол конвекторов отопления.

Работа теплообменника воздушной завесы направлена не на поддержание оптимальной температуры в помещении, а лишь на частичную компенсацию тепловых потерь через дверь. Понятно. что часть нагретого воздуха при работе в «зимнем» режиме возвращается обратно в помещение, но эта циркуляция должна оказывать лишь вспомогательное действие на функционирующую в здании систему отопления, но никак не подменять ее.

При высоких скоростях прокачки воздуха придать ему слишком высокую температуру – задача сложная и очень энергозатратная. Обычно в большинстве моделей прирост температуры ограничивается в лучшем случае 20-ю градусами, а на термостатических элементах управления максимальное значение, как правило, не превышает 30°С – большего от тепловой завесы и не требуется.

А вот на общую потребляемую мощность стоит обратить внимание. От этого показателя будут зависеть параметры выделенной линии электропитания, автомата в распределительном щите дома, УЗО и т.п.

Управление и системы защиты

Все электрические тепловые завесы оснащены двумя уровнями управления: один отвечает за создание и поддержание заданной производительности «по воздуху», а второй – за работу теплообменного узла. При этом система защиты никогда не допустит включения обогревателя при неработающей турбине, чем обеспечивается предохранение прибора от перегрева.

Самые простые, недорогие модели имеют предустановленные уровни производительности и нагрева ТЭНов, которые изменить не получится (единственное исключение – можно полностью выключить нагрев при работе в «летнем» режиме. Однако такая дешевизна и упрощение конструкции вряд ли оправданы для использования в частном доме – всем хочется иметь возможность оптимально настраивать микроклимат в помещении.

Более сложные модели оснащены ступенчатой регулировкой, например, имеют 2 ÷ 3 уровня мощности турбины и столько же – градаций по нагреву теплообменника.

Однако, в последнее время все же наиболее популярными становятся тепловые завесы с электронным управлением, которое открывает хозяевам возможность плавных точных регулировок.

Наличие термостатического датчика позволит существенно сэкономить на потреблении электроэнергии – автоматика будет включать или выключать блок ТЭНов только по мере необходимости.

Тепловые завесы могут комплектоваться выносными блоками управления, которые располагаются на стене. Удобны в эксплуатации модели, у которых предусмотрены дистанционные пульты.

Как и все современные электроприборы, тепловая завеса должна быть оснащена несколькими степенями защиты от коротких замыканий, перегрева, пробоя фазы на корпус, перепадов напряжения и т.п.

Конструкторы и дизайнеры фирм-производителей стараются выполнить тепловые завесы внешне так, чтобы они не портили своим видом интерьера помещения. Некоторые модели могут стать даже своеобразным украшением входной группы.

Монтаж тепловой завесы

Самостоятельная установка тепловых воздушных завес, хотя и не приветствуется производителями, но все же вполне возможна, особенно, если речь идет о самых распространенных – полностью электрических моделях. По степени сложности она – намного проще установки бытового кондиционера.

Можно ли самостоятельно установить кондиционер?

Монтаж кондиционера обычно требует особых навыков, так как при установке сплит-системы потребуется правильно произвести заправку ее хладагентом. Как производится – в специальной публикации нашего портала.

Главное – предусмотреть линию питания требуемой мощности, необходимые предохранительные и защитные устройства (автомат и УЗО), точку подключения прибора.

В комплект тепловой завесы, как правило, входят кронштейны (или монтажная панель), крепежные элементы для ее подвеса над дверным проемом. Вся установка в основном будет заключаться в проведении тщательной разметки, закреплению на плоскости стены монтажных деталей и последующего подвешивания самого прибора. Он может быть достаточно массивным, так что следует проявлять разумную осторожность, а еще лучше – заручиться помощником.

После установки прибора, если он оснащён регулируемыми жалюзи, следует расположить их под углом примерно 30° от вертикали в сторону входа. На многих моделях подобный уклон потока предусмотрен самой конструкцией воздушного сопла.

Возможно, потребуется прокладка сигнального кабеля и крепление на стене выносного блока управления. Все эти нюансы всегда подробно описываются в руководстве по монтажу конкретной модели, и с ними следует ознакомиться заранее, еще при выборе завесы, чтобы реально оценить свои возможности.

Монтаж завесы с водяным теплообменником – куда более сложное мероприятие, нередко требующее специальных теплотехнических расчетов и установки дополнительного коллекторного или насосного оборудования. Приниматься за подобное занятия, не имея опыта – не стоит.

Узнайте, а также ознакомьтесь с советами профессионала, из нашей новой статьи.

Видео: несколько рекомендаций по выбору тепловой завесы на входную дверь

Водяная тепловая завеса - один из видов климатического оборудования, предназначенного для сохранения в помещении определённой температуры в результате предотвращения утечки тёплого воздуха наружу и отсечения холодного внешнего воздуха. Это своеобразная тепловая преграда, разделяющая помещение и наружное пространство плоской струёй воздуха, который подаётся под напором.

Оборудование, создающее тепловую преграду, предназначено для установки в плоскости дверного или воротного проёма в местах с большим потоком людей: в промышленных цехах, общественных и жилых зданиях, торговых центрах, складах, ресторанах.

Как работает водяная тепловая система

Принцип работы достаточно прост: радиальный вентилятор направляет на проём воздушный поток - своеобразный барьер, через который тёплый воздух не может покинуть помещение, а холодный – проникнуть внутрь.

Турбина вентилятора размещается вдоль всего устройства – это обеспечивает эффективность и равномерную подачу горячего воздуха, который прокачивается по корпусу. Схема движения воздуха следующая: холодный воздух забирается у пола, продувается через нагревательный контур и выдаётся горячей струёй параллельно плоскости дверей или ворот.

Двигатель прикрепляется сбоку. Если длина турбины превышает 0,8 м, тогда двигатель располагают в центральной части, а по бокам устанавливают дополнительные турбины небольшого размера.

Отсекающая завеса нагревается во время прохождения воздуха по водяному калориферу. Для работы водяной завесы требуется центральное отопление или сеть горячего водоснабжения.

Конструкция в полной сборке выглядит следующим образом:

• теплообменный механизм;
• система управления (электронная);
• вентилятор;
• корпус;
• направляющие жалюзи;
• кронштейны;
• боковые накладки и крышки.

Классификация

Водяная тепловая завеса может быть представлена в различных моделях, предназначенных для использования в зданиях с теми или иными условиями. Классификация оборудования проводится по разным характеристикам, в том числе:

• по назначению: общие, для автомоек;
• по расходу воздуха: малые, средние, большие;
• по расположению: вертикальные, горизонтальные;
• по геометрическим параметрам: по сечению корпуса – круглые, эллиптические, прямоугольной формы, другие; по строению сопла – полукруглые, прямые.

Управление

Водяные завесы управляются с помощью двух переключателей, которые могут быть механическими или электрифицированными.

Вентилятор — который может быть двухскоростным — и нагревательные элементы переключаются по отдельности. Система управления может оснащаться дополнительными 2 (3)-х ступенчатыми регуляторами мощности нагрева. Если вентилятор двухскоростной, то его скорость также регулируется пультом.

В случае установки термостата может происходить автоматическое отключение оборудования, когда будет достигнуто заданное значение температурного режима.

Пульт управления в зависимости от модели имеет разновидности:

• встроенный – для небольших завес, которые устанавливаются над дверными или оконными проёмами в маленьких помещениях;
• проводной – в больших помещениях, где управление встроенной кнопкой затруднено, а выносной пульт можно расположить в удобном месте.

В складских и ангарных помещениях используют концевые выключатели, которые приводят систему в рабочее состояние только в том случае, если дверь или ворота открыты.

Уникальные преимущества системы

Водяные тепловые завесы обладают такими особенностями конструкции, которые дают им ряд преимуществ перед электрическими нагревательными устройствами:

• Меньшее потребление энергии при равной теплоотдаче. Экономия затрат может достигать 30%.
• Возможность установки в случае технических затруднений: недостаточная мощность электросети, большая высота проёма (до 12 метров).
• Удобное техническое обслуживание, обусловленное простотой конструкции.
• Поддержание стабильной температуры в помещении и выравнивание разницы температур в зоне потолка и на уровне человеческого роста – это делает более комфортным нахождение людей в помещении и создаёт благоприятные условия для хранения любых товаров.
• Нейтрализация сквозняков, что приводит к снижению риска простудных заболеваний.
• Защита от попадания внутрь здания насекомых, мелких животных, пыли.
• Возможность использования в качестве кондиционера, если отключить систему циркуляции теплоносителя.

Водяная завеса создаёт дополнительные удобства на станциях автосервиса, автомойках, проходных и пунктах общественного питания, так как благодаря ей входная дверь может всегда оставаться открытой. Кроме того, она не только создаёт изоляционную защиту, но и несёт на себе функцию обогревателя преддверия склада.

От функциональности оборудования зависит сфера его применения: от воздушного экранирования складов и ангаров до сохранения интерьера офиса или торгового центра от уличной пыли.

Выбор водяной тепловой завесы

Водяные завесы нужны, в первую очередь, для воздушной изоляции внутренней части помещения от наружного воздуха. Производительность, то есть КПД – это и есть главная характеристика оборудования.

Важными являются и другие критерии, на которые необходимо обращать внимание при выборе определённой модели:

• вид помещения;
• имеется ли тамбур;
• какие обычно погодные условия;
• с какой целью приобретается завеса;
• желательный тип установки;
• способ управления;
• габариты (длина) устройства, необходимые для качественного перекрытия проёма;
• какая необходима мощность – этот фактор наиболее важен, если необходимо нагревать помещение;
• производительность, влияющая на скорость воздушного потока и высоты агрегат.

Рынок тепловых завес

На российском рынке наиболее известны фирмы:

• «Ballu» (международный холдинг) – продукция с минимальным энергопотреблением. Среди моделей: горизонтальные BHC-H20-W45, BHC-H10-W18; вертикальные: Stella BHC-D25-W45, StellaBHC-D20-W35.
• «Frico» (Швеция) – отличный дизайн, отличное качество, универсальность, но высокая стоимость. Варианты моделей: AR3515W, ADCSV25WL.
• «Тропик Лайн» (отечественная марка) – функциональное и эффективное оборудование по приемлемым ценам. Однако только несколько моделей (например, X432W, X540W) - промышленные водяные устройства, остальные относятся к бытовым.
• «Тепломаш» (российский производитель) – продукция надёжна, проста в использовании, стоимость доступна.

Серийные российские модели «Тепломаш»

В качестве примера можно более детально рассмотреть по тепловой мощности серийные модели российского производителя – фирмы «Тепломаш»:

• . Здесь представлены серия 100 (проём: 1–2,5 м), КЭВ — П114Е и П115Е — с керамическими нагревателями с PTC-эффектом саморегулирования и терморегуляторами.
• Средней мощности. В этом модельном ряду можно увидеть серии: 200 (проём: 2–2,5 м); 300 (3–3,5м) и потолочные серии 300 (встраиваются в подвесной потолок).
• Интерьерные. Серия 600 выпускается в виде элегантных вертикальных колонн и горизонтальных эллиптических или сегментных вариантов с подсветкой.
• Промышленные тепловые. Серия 400 (проём: 3–5 м); серия 500 (до 6 м).

Сверхмощные конструкции - водяная тепловая завеса серии 700 для проёмов высотой до 12 метров. Обычно производится на заказ для специальной техники (ангары для самолётов и вертолётов).

Установка моделей указанных серий может быть как вертикальная, так и горизонтальная – сбоку от двери или ворот. Если необходимо, можно установить с двух сторон проёма.

Во всех конструкциях оболочка обеспечивает степень защиты - IP-21(от вертикальных капель и крупных частиц). Если в помещении преобладает повышенная влажность, то по заказу может быть обеспечена степень защиты IP-54 (для некоторых моделей).

Установка

Монтаж водяной тепловой завесы трудоёмкий и требует привлечения специализированной фирмы – это обеспечит гарантийное обслуживание и последующие сервисные услуги.

Затраты, необходимые для установки оборудования, в полной мере окупаются в процессе эксплуатации за счёт высокой мощности, эффективной работы и низких накладных расходов на обслуживание.

Существуют 3 способа расположения системы:

1. Горизонтальная установка – над проёмом двери или ворот.
2. Вертикальная установка – сбоку от входного проёма.
3. Скрытая установка – размещение за подвесными элементами потолка встраиваемого агрегата с выводом отсекающего потока через воздухоподающие решётки.

Высота вертикальных водяных тепловых завес должна составлять не менее ¾ части от высоты обогреваемого проёма.

Горизонтальные завесы должны перекрывать проём по всей ширине. Несоблюдение этого правила приведёт к провалу в воздушном барьере.

Для крепления системы допускается использование только стандартных кронштейнов, рекомендованных производителем. Расстояние от поверхности (при горизонтальной установке – от потолка, при вертикальной – от стены) должно быть не меньше 0,3 м. В противном случае забор воздуха оборудованием будет затруднён, что приведёт к снижению производительности.

К центральному отоплению или системе горячего водоснабжения оборудование подключается при помощи быстроразъёмных деталей. В случае необходимости, обусловленной типом изолируемого помещения, устанавливают насос, усиливающий циркуляцию воздуха для усиления теплоотдачи.

Благодаря генерации воздушного изолирующего барьера водные завесы создают особый микроклимат в помещениях различного назначения: от офисов до складов и ангаров. Такие конструкции требуют энергетических затрат, но общее энергопотребление снижается за счёт защиты здания от выстуживания. Водные тепловые завесы можно считать оптимизированным источником энергии, работающим за счёт циркуляции горячей воды в общей системе отопления.
