Теплый пол двухконтурный. Газовый котел для системы отопления «теплый пол. Трубы из металлопластика

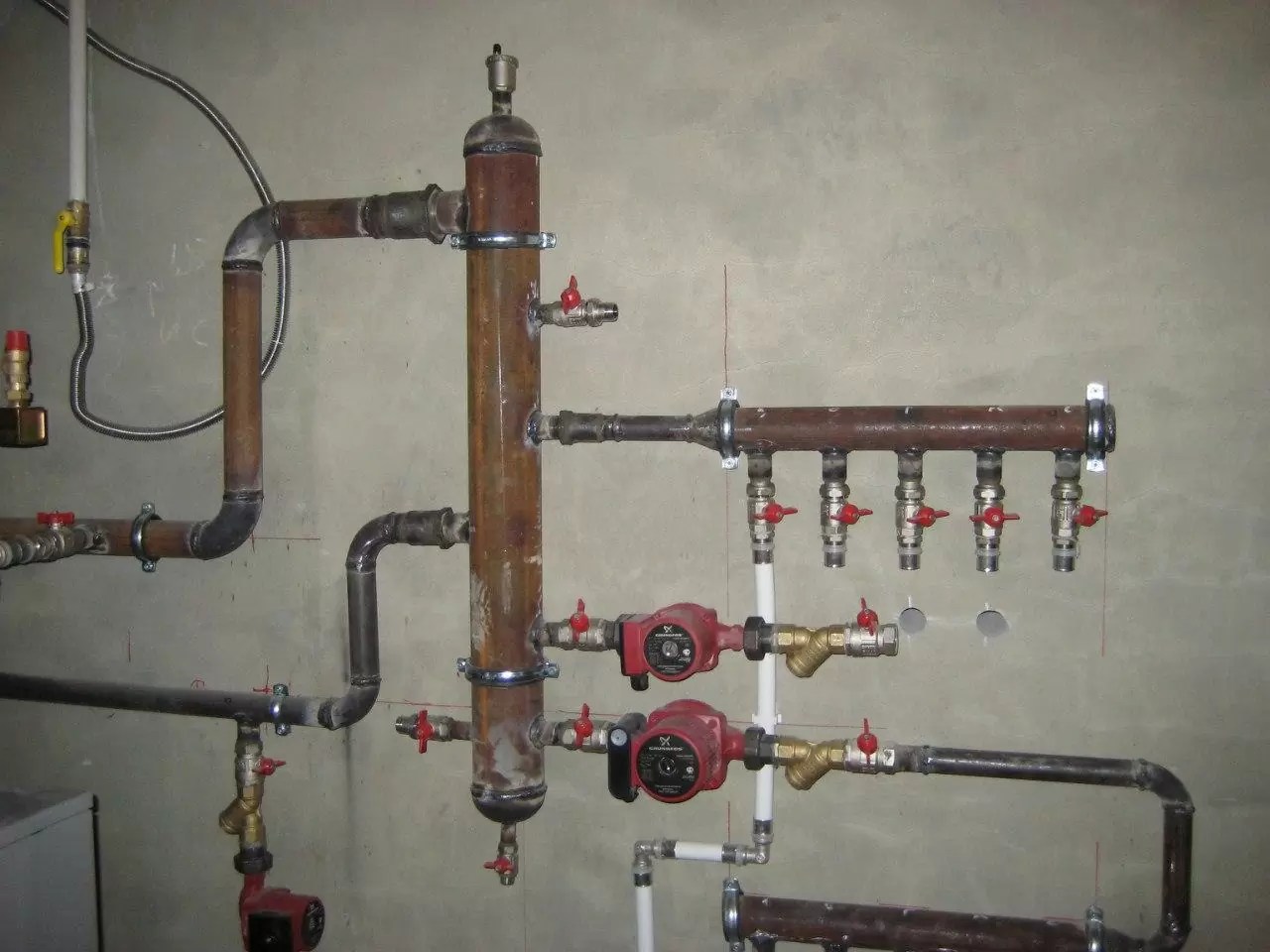

Гидрострелка имеет несколько выходов, расположенных на разных уровнях по высоте:

• Самый верхний выход – это подача в систему основного отопления. Таким образом радиаторы являются потребителями воды с самой высокой температурой.
• Нижние выходы выдают теплоноситель с меньшей температурой, он отправляется на «теплые полы».
• Обратные линии «теплых полов» и радиаторов отопления врезаются в самую нижнюю точку гидрострелки, на том же уровне происходит забор остывшей воды на конденсационный котел.
• Для обеспечения более точного регулирования температуры на каждый контур «теплых полов» устанавливается свой циркуляционный насос, который автоматически регулирует скорость движения теплоносителя.

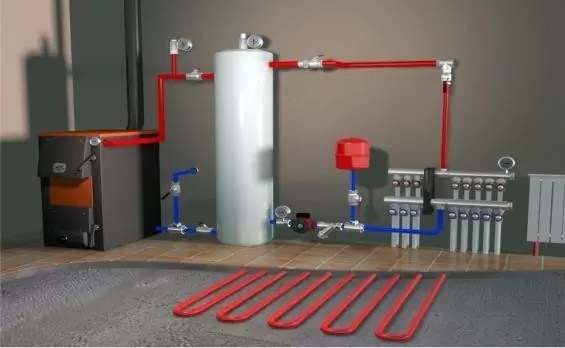

На рисунке подробно изображена схема отопления из нескольких отопительных контуров с применением гидрострелки и двух коллекторов.

Коллектора устанавливаются после гидрострелки на подаче и до нее на «обратке», если смотреть по ходу движения теплоносителя.

Самым оптимальным вариантом для обеспечения отопления с «теплым полом» будет газовый двухконтурный котел с принудительной тягой в подвесном исполнении.

Такая модель хорошо подойдет для частного дома средних размеров и даже в квартире. Останется лишь обеспечить вывод продуктов сгорания. Коаксиальная труба для газового котла с закрытой топкой заменяет традиционный кирпичный газоход. Поэтому установка агрегата возможна даже при отсутствии специального газохода.

По своей сути гидравлический пол представляет собой систему труб , по которым циркулирует жидкость определенной температуры. Нагрев производится котлом, в конструкцию которого может быть включен насос . В противном случае он может быть выведен отдельно. Насос служит для закачки остывшей воды в нагревательный прибор.

На входе в котел в обязательном порядке устанавливается манометр , позволяющий контролировать давление в системе отопления. Горячая вода поступает в систему труб через коллектор . Он служит также для отвода жидкости.

Коллектор представляет собой отрезок трубы, с двумя типами разветвителей: для горячей и остывшей воды. В составе коллектора находятся системы аварийного слива, регулировки и настройки работы системы, клапаны, препятствующие обратному току жидкости.

Технология монтажа системы

Самостоятельная укладка включает в себя несколько этапов: стяжка (или выравнивание), укладка теплоизоляционного и гидроизоляционного слоев, распределение труб, монтаж коллектора теплого пола, установка водонагревательного прибора (котла), монтаж труб, заливка стяжки.

Все виды работ необходимо производить с соблюдением сантехнических норм и правил безопасности.

Каждая составляющая конструкция должна иметь соответствующие показатели по стойкости к давлению , воздействию жидкости или пара.

На каждом этапе необходима проверка герметичности и прочности всех устройств.

Каждая схема водяного теплого пола может иметь свои отличительные особенности в зависимости от выбранного типа помещения (ванна, балкон, жилая комната), а также основного материала напольного покрытия (плитка, дерево, пластик, бетонная стяжка).

Данные нюансы и детальные описания каждого этапа монтажа представлены ниже.

Выравнивание основания

Процесс выравнивания, необходимый при наличии неровностей, всегда сопровождается полным удалением старой стяжки , уборкой грязи, пыли строительного мусора.

При перепадах по горизонтали, превышающих 10 мм, проведение процедуры обязательно.

Процедура может выполняться «сухим» и «мокрым» способом. В обоих случаях первым этапом является избавление от дыр и трещин при помощи бетонного раствора или иной предназначенной для этого строительной смеси.

При «сухом» способе проводятся следующие работы:

Начинать выравнивание нужно с дальних углов, двигаясь к входной двери. Если в ходе работы обнаружатся выступы или впадины, добраться до них можно при помощи «строительных островков» — листов ГВЛ.

При использовании «мокрого» метода после снятия старой стяжки на пол заливается грунтовка и разравнивается поролоновыми валиками. Для сушки необходимо до 5 часов. Следующий порядок действий аналогичен «сухому» методу, единственное отличие заключается в использовании воды при уплотнении керамзита.

Как укладываются трубы

На выровненную поверхность пола укладываются полистирольные плиты. Они служат для температурной изоляции и препятствуют распространению тепла во всех направлениях.

Собственно укладка труб осуществляется двумя основными способами: бифилярно (параллельными рядами) и меандрово (спирально) .

Первая разновидность применяется, когда имеется уклон полов , нет необходимости в строго равномерном обогреве. Вторая — требует больших усилий и точности, применяется при использовании насосов меньшей мощности.

Количество контуров зависит от размеров отапливаемого помещения. Максимальная площадь для размещения одного контура — 40 кв м. Шаг укладки может быть как равномерный на всем ее протяжении, так и различаться в зависимости от необходимости усиленного обогрева в определенных зонах. Средняя длина шага составляет 15-30 см.

Поскольку трубы испытывают сильное гидравлическое давление то при установке водяного теплого пола недопустимо их соединения при помощи муфт. Для каждого контура можно использовать только одну муфту.

Рекомендуется использовать один контур для отопления каждого помещения, в том числе ванной комнаты, лоджии, кладовки, сарая. Чем меньше контур, тем выше его теплоотдача, что особенно актуально для угловых помещений.

Монтаж коллектора

Коллектор должен содержать количество выходов, достаточное для подключения всех контуров.

То же самое касается возвратного коллектора. В самом простом варианте он содержит в своем составе только клапаны, необходимые для одностороннего тока воды.

Наличие сервоприводов позволяет осуществлять открытие или закрытие клапанов.

Термостат дает возможность задать определенную температуру и подвергать ее регулировке. Он связан с клапанами при помощи контроллеров и выведен в доступное для пользователей системой место.

Размещать термостат необходимо в удалении от сквозняков , холодных или горячих потоков воздуха для адекватной передачи информации.

Устанавливается коллектор на высоте 50 см на настенный кронштейн или в специальный ящик, вмонтированный в стену. Трубы входят в угловой фиксатор и закрепляются при помощи евроконусов.

Для установки термостата понадобится кабель длиной 1.5-3 м и наличие розетки рядом с его месторасположением.

Гидравлическая опрессовка системы

После соединения труб в единую систему необходима проверка их прочности и герметичности. Для этого их полностью заполняют водой и выпускают воздух. Контролируется рабочая способность всех клапанов, визуально проверяются трубы на предмет утечек.

Повторная опрессовка проводится после подключения насоса и барометров.

После того, как пол будет залит бетоном, трубы будут находиться под давлением до 30-40 МПа. Опрессовка проводится под давлением, в 1.5 раза превышающим рабочее , что составляет 60 МПа.

Для этого перекрывают все клапаны коллектора и закачивают в трубы воздух или жидкость. Накачка водой производится в течение 30 минут, контроль над давлением производится несколько раз в период от 1 до 2 часов при выключенном насосе. Допустимым является падение показателя за 2 часа на 20кПа.

Установка и подключение своими руками газового котла и насоса для теплого пола

Стандартный котел, работающий от газа и служащий для подачи горячей воды и отопления помещений, имеет 5 расположенных последовательно слева направо выводов:

1. Выход горячей воды в отопительную систему.
2. Выход горячей воды в систему водоснабжения.
3. Подача газа.
4. Вход холодной воды для нагрева и подачи.
5. Вход холодной воды от отопления (обратка).

Соединения всех труб с нагревательным элементом разъемные , устанавливаются при помощи муфт и гаек.

Система отопления контролируется отдельно от водоснабжения, что дает возможность независимого подключения.

В котел от коллектора теплого водяного пола должно подходить две трубки. По одной будет проходить подача остывшей воды, по другой — горячей в систему отопления.

Насос входит в большинство современных котлов. В случае его отсутствия необходима установка его последовательно с коллектором и нагревателем.

Смесь для заливки стяжки

Заливка пола или стяжка — процедура, требующая большой внимательности и аккуратности. Избежать растрескивания пола при высыхании и в ходе функционирования системы можно, тщательно соблюдая температурный режим и строго следуя инструкции по приготовлению растворов.

Для заливки применяют готовые самовыравнивающиеся смеси для теплого пола или самостоятельно замешанные на бетонной основе.

В первом случае смеси изготавливаются на основе гипса, требуют разведения водой до консистенции сметаны. Срок сушки пола в таком случае составляет от 3 до 5 дней. В этот период рекомендуется минимизировать влажность воздуха.

От применения данных растворов для стяжки пола в помещениях, постоянно подвергающегося воздействию воды (ванная, погреб) лучше воздержаться.

Самодельные смеси изготавливаются на основе цемента. Рекомендуемая марка — М300 и выше. Состав смесь имеет следующий:

1. Цемент — 1 часть.
2. Песок мелкозернистый — 4 части.
3. Вода. Добавление воды производится до тех пор, пока смесь не приобретет консистенцию теста. При внесении воды необходимо постоянное перемешивание.
4. Пластификатор. Он облегчает проведение стяжки, вносится в концентрациях, рекомендуемых производителем, в пределах от 1 до 10% от объема.
   Критерием правильной консистенции смеси является возможность лепить из нее комки , которые не рассыпаются и не растекаются. Если пластичность состава не достаточна — шарик трескается , значит, жидкости в смеси мало. Если смесь слишком жидкая — необходимо добавление песка с цементом.

Перед заливкой периметр помещения обтягивают демпферной лентой, которая служит для шумоизоляции , предотвращения растрескивания пола при нагревании.

Трубы и кабеля закрепляют жесткими хомутами.

Стяжка производится при температуре воздуха от 5° до 30° (ряд профессиональных смесей допускают укладку при более низких температурах, они имеют особую маркировку).

Максимальная площадь для единовременной заливки — 30 кв м. Большие пространства лучше разделить на участки. В местах деления поверхности на участки на трубы надеваются защитные гофрированные шланги.

Срок годности готового раствора составляет 1 час , по истечению которого использовать его нельзя.

Заливку одного участка производят оперативно и в один прием.

Сразу после процедуры смесь стоит проколоть в нескольких местах шилом или тонкой спицей , чтобы обеспечить выход пузырьков воздуха. Для этих же целей и дополнительного выравнивания применяют игольчатый валик или жесткую щетку. Игла должна быть длиннее толщины слоя раствора.

Сушка самодельных смесей происходит в течение 20-30 дней и имеет ряд особенностей:

1. Недопустимы резкие перепады температуры в помещении, воздействие прямых солнечных лучей. Это чревато неравномерным высыханием и последующей деформацией.
2. Поверхность пола лучше накрыть полиэтиленовой пленкой и периодически (раз в несколько дней) смачивать жидкостью.
3. После высыхания рекомендуется включить систему отопления на несколько часов в режиме умеренной подачи тепла.
4. Рекомендуемая влажность воздуха — 60-85%.

Перед укладкой плитки, линолеума, паркета или деревянного настила обогрев необходимо выключить.

При использовании материалов, склонных к растрескиванию и набуханию влажность воздуха необходимо понизить до 65%.

Плитка укладывается на плиточный клей, ковролин, линолеум и ламинат непосредственно на стяжку.

Самостоятельный монтаж теплого водяного пола возможен только при наличии достаточного количества времени, аккуратного и четкого соблюдения всех инструкций и правил.

Предлагаем посмотреть видео, подробно рассказывающее о монтаже водяных теплых полов:

О комфорте использования теплых полов говорить не приходится, этот вид обогрева очень популярен в частных домах, так как эффективен и имеет высокий КПД. Несмотря на то, что этот вид работ не намного сложнее, чем другие, связанные с обустройством максимального удобства и комфорта собственного жилища, немногие знают, как сделать теплый пол от отопления своими руками.

Рассмотрим теоретические и практические вопросы, связанные с самостоятельным расчетом и обустройством водяного обогрева пола в небольших помещениях жилого или офисного типа.

Подготовительные работы и расчет материалов

Такая ответственная работа, как монтаж теплого пола своими руками должна начинаться с подготовки материалов и планирования. Строго говоря, точный расчет могут сделать только специалисты, имеющие информацию об уровне утечки тепла в данном помещении. Но для индивидуальных потребностей часто используют приблизительные расчеты, которые удовлетворяют поставленным требованиям.

Для начала нужно начертить план размещения труб. Понятнее и нагляднее всего будет нарисованная на бумаге в клетку схема, теплый пол на которой можно рассчитать исходя из квадратуры помещения. Каждая клетка будет соответствовать шагу - расстоянию между трубами.

Для зоны умеренного климата:

• При хорошей изоляции дома и окон, расстояние между соседними витками трубы можно делать 15-20 см;
• Если стены не утеплены, 10-15 см.
• В просторных помещениях, где часть стен холодные, а часть - теплые, делают переменный шаг: возле холодных стен расстояние между соседними витками труб небольшое, а по мере приближения к теплым стенам - его увеличивают.

Какое напольное покрытие подойдет на теплый пол

Большую ошибку делают те, кто планирует на теплый пол укладывать паркет или толстое деревянное покрытие. Дерево плохо проводит тепло и будет препятствовать нагреванию помещения. КПД такого обогрева может оказаться даже ниже, чем у радиаторного, а расходы на отопление - слишком большими.

Идеальное покрытие для теплого пола - это каменная, керамическая или керамогранитная плитка. Нагревшись, она прекрасно будет держать тепло, и это лучший вариант для кухни или ванной. В помещениях, где пол теплый - очень любят играть дети, да и ходить босиком там приятнее, чем по деревянному паркету.

Чуть худший вариант напольного покрытия, но более подходящий для гостевой комнаты или спальни - линолеум и ламинат. Эти материалы хорошо пропускают тепло, и не понизят КПД водяного теплоснабжения. При этом ламинат следует выбирать минимальной толщины, а линолеум - без утепляющей подложки.

При нагреве многие синтетические материалы могут выделять вредные испарения. Поэтому напольные покрытия с химическими компонентами обязательно должны иметь отметку производителя о возможности их эксплуатации в жилых помещениях на теплом полу.

Основа под теплый пол

Если речь идет о доме с бетонными перекрытиями, то самый доступный общепринятый вариант - это бетонная стяжка с водяным подогревом. Такой же способ применяется и для первых (цокольных) этажей частных коттеджей, если основание пола находится на песчаной подушке, которая расположена непосредственно на грунте.

В домах с деревянным перекрытием такой вариант неприменим. Деревянные балки перекрытия просто не выдержат огромного веса бетонной стяжки, какой бы тонкой она ни была. В этом случае применяется облегченный вариант теплого пола, о котором будет рассказано в отдельном разделе.

Установка теплого пола своими руками начинается с подготовки основания. Основа для создания теплого пола должна быть ровной, без выступов и впадин. Максимально допустимый перепад составляет 5 мм. Если глубина дефектов поверхности достигает 1-2 см, то придется насыпать и разровнять тонкий слой гранитного отсева (мелкий щебень) с размером зерна до 5мм. Поверх выравнивающего слоя придется уложить пленку и при укладке теплоизоляции ходить по деревянным щитам. В противном случае выравнивающий слой сам станет источником неровностей.

Схемы укладки водяного теплого пола

Наиболее распространенные схемы укладки водяного пола - улитка и спираль. Улитка равномерно прогревает всю площадь пола. Зато при спиральной схеме можно обеспечить больший уровень прогрева в самой холодной зоне помещения. Для этого первые ветки трубы, по которым подается горячая вода, укладываются именно там. По готовому чертежу определяется точная длина трубы.

Для теплого пола используется только цельный кусок трубы! Если площадь помещения очень большая - планируется несколько контуров обогрева. Длина трубы каждого контура не должна превышать 100 м. Иначе потребуется слишком большое давление, необходимое для нормальной скорости потока теплоносителя. По площади это соответствует 15 кв.м.

Водяной пол своими руками лучше всего делать из металлопластиковой трубы диаметром 16 мм. Она легко гнется с достаточно малым радиусом, и работать с ней на порядок удобнее, чем с трубой из сшитого полиэтилена. Трубу диаметром 20 мм использовать нежелательно. Большой диаметр потребует увеличения толщины бетона, а это плохо влияет на эффективность системы нагрева.

Обычно расход трубы на 1 кв.м. площади составляет:

• 10 м при шаге 10 см;
• 6,75 м при шаге 15 см.

Выбор теплоизоляции и крепежей для водяного теплого пола

Для того чтобы тепло не уходило вниз - на основание укладывается слой плотного пенопласта. Плотность утеплителя выбирается не менее 25, а лучше - 35 кг/куб.м. Более легкий пенополистерол просто сомнется под весом бетонного пласта.

Утеплитель и теплоотражатель

Оптимальная толщина утеплителя - 5 см. При укладке на грунт или при необходимости повышенной защиты от холода, когда уровнем ниже находится не отапливаемое помещение, толщину теплоизоляции можно довести до 10 см. Чтобы уменьшить тепловые потери - рекомендуется поверх утеплителя настелить теплоотражающий экран из металлизированной пленки. Это может быть:

• Пенофол (металлизированный вспененный полиэтилен);
• Отражающий поролоновый экран, приклеиваемый за радиаторами;
• Обычная алюминиевая пищевая фольга.

Металлизированный слой быстро уничтожается от агрессивного действия бетона, поэтому сам экран тоже нуждается в защите. Такой защитой служит полиэтиленовая пленка, которую используют для парников и в тепличном хозяйстве. Толщина пленки должна быть 75-100 мкм.

Кроме того, она обеспечивает нужную влажность для созревающей бетонной стяжки на протяжении всего периода ее застывания. Куски пленки нужно укладывать внахлест, а место соединения герметично проклеивать скотчем.

Крепежные соединения для труб водяного отопления

На теплоизоляцию устанавливают крепеж для трубы. Его назначение - закрепить соседние ветки трубы и расположить ее по территории пола в строгом соответствии с предварительным планом. Крепеж удерживает трубу, пока бетонная стяжка не приобретет нужную степень твердости. Использование крепежа облегчает монтаж пола и гарантирует правильное размещение трубы в толще бетонной подушки.

Крепежом могут быть специальные металлические планки, металлическая сварная сетка, пластиковые скобы, которые пришпиливают трубу к пенопластовому основанию.

1. Металлические планки используются при увеличенной толщине бетонной подушки. Они немного поднимают трубу относительно теплоизолятора, благодаря чему она оказывается ближе к верхней поверхности бетонной подушки. Труба просто защелкивается в фигурные выемки планок.
2. Металлическая сетка не только крепит трубу, но и армирует слой бетонной подушки. Труба привязывается к сетке кусочками проволоки или пластиковыми хомутами. Расход крепежа составляет 2 шт. на погонный метр. В местах закруглений можно использовать дополнительный крепеж.
3. Пластиковые скобы устанавливаются вручную. Они пришпиливают трубу к пенополистеролу по мере ее укладки. Полупромышленные теплые полы своими руками делаются с помощью особого степлера. Но его приобретение оправдано только при интенсивном профессиональном использовании.

В последние годы производители систем теплых полов стали предлагать еще одно очень удобное решение. Речь идет о специальных листах плотного пенополистерола с профилированной поверхностью. Обычно поверхность таких листов представляет собой пересечения канавок или ряды выступающих элементов, между которыми легко укладываются трубы подогрева.

Поверхность листов гладкая, эструдированная, все поры закрыты и дополнительной гидроизолирующей пленки для нее не требуется. Имея особый терморезак, канавки в пенополистероле можно нарезать и самостоятельно. Но для проведения этой работы нужен хотя бы минимальный опыт.

Металлопластиковая труба поставляется в бухтах. При укладке бухта раскатывается по траектории размещения трубы. Нельзя вытягивать трубу из лежащей бухты, поскольку это вызовет ее скручивание и может привести к расслоению внутренних слоев.

Выбор рецептуры, приготовление и заливка бетона

Заливать трубы бетоном можно только после того, как они полностью уложены, подключены к коллекторам и наполнены водой под давлением 4 бар. Перед заливкой требуется выдержать трубу под этим давлением на протяжении пары суток. Если обнаружится течь - ее сразу же устраняют. Если сама система отопления еще не смонтирована - вместо воды в трубы, при помощи компрессора, закачивают воздух и фиксируют давление шаровыми вентилями.

Сразу после закачивания давление может немного понизится за счет распрямления труб. Во время заливки и затвердевания бетона давление контролируется при помощи подключенного манометра.

Для компенсации тепловых расширений вдоль всех стен крепим демпферную ленту. Температурное расширение бетонной подушки составляет 0,5 мм на погонный метр, при увеличении температуры на 40 градусов. Если нагрев составляет всего 20 градусов, тот расширение соответственно будет в два раза меньше. Умножаем расширение на протяженность самого длинного участка бетонного пола и сравниваем полученную величину с толщиной демпферной ленты.

Для обычных квартир, как правило, достаточно уложить ленту только вдоль стен и при дверном пороге. Кроме того демпферная лента также играет роль теплоизоляции стен от теплого пола. Таким методом устраняются мостики холода, вызывающие ненужную утечку тепла.

Дополнительно в некоторых случаях делаются компенсационные швы:

• при протяженности любой из сторон помещения более 8 метров;
• ширина и длина помещения различаются более чем в два раза;
• площадь пола превышает 30 кв.м.;
• форма помещения имеет несколько изгибов.

Для протяженных теплых полов компенсационный шов с демпферной лентой обустраивается через каждые 10 м. Чтобы движение бетонных подушек в этих местах не разорвало трубу - на нее одевают жесткую пластиковую гофру (предпочтительнее) или трубу большего диаметра. Заход защитной трубы в бетонные подушки - не менее 0,5 м с каждой стороны.

Если по схеме размещения возникает скопление теплых труб в одном месте (например - возле коллектора), то на часть труб нужно надеть рукав теплоизолятора. Это поможет избежать локального перегрева и сохранит тепло для нужных участков пола.

Как сделать водяной теплый пол: бетонирование

Если бетон для заливки не привозится, а готовится на месте, то потребуются такие компоненты:

• цемент марки 300 или 400 - 1 весовая часть;
• песок речной промытый - 1,9 в.ч.;
• щебень размером 5-20 мм - 3,7 в.ч.

Это состав тяжелого бетона. Его вес достигает 2,5 т на 1 куб.м. готового материала.

Многие предпочитают отказываться от песка в бетоне для теплого пола. Связано это с его плохой теплопроводимостью. Поэтому на практике используют и цементно-гравийные смеси. Ее состав:

• гранитный щебень 5-20 мм - 2 ведра;
• цемент - 1 ведро;
• мелкий гранитный отсев до 5 мм - 4 ведра;
• вода - 7 л (можно добавить еще 1 л, если раствор очень густой).

Гранит прекрасно проводит тепло, а такой бетон имеет гораздо более низкое тепловое сопротивление. В состав также рекомендуется ввести армирующую фибру, представляющую собой мелкие пластиковые волокна.

В составе любого наливного пола обязательно должен быть пластификатор. Конкретное количество зависит от конкретной марки и предназначения этого препарата. Пластификатор должен быть не любой, а именно для теплого пола!

Если труба крепилась на планки или скобы - поверх нее укладывают армирующую сетку. Высота бетонной стяжки выбирается от 5 до 10 см. При этом нужно обеспечить не менее 3 см бетона над трубой. Меньшая прослойка чревата растрескиванием. А слишком толстая бетонная подушка увеличивает потери при передаче тепла.

При верном выборе бетона и нормальной температуре он начинает схватываться уже через 4 часа. Для поддержания нормальной влажности его следует накрыть водонепроницаемой пленкой, а при подсыхании поверхности - поливать ее водой. Уже через 12 часов застывший бетон может выдержать вес человека. Но полное его вызревание наступает только через 28 дней. Все это время нужно заботиться о влажности и поддерживать высокое давление в уложенных трубах. Только по истечении указанного срока можно провести первое тепловое испытание этого пола.

Как при первом испытании, так и впоследствии нельзя быстро нагревать водяной теплый пол до высокой температуры!

Напольное покрытие

На готовое бетонное основание можно клеить плитку и другие напольные покрытия. При этом используют клей, предназначенный для теплых полов. Если плитка попадает на компенсационный шов, то одну ее часть надо приклеить, а вторую - посадить на силикон. Силиконовый клей амортизирует тепловые перемещения основания, и плитка не треснет от перенапряжения.

Облегченный теплый пол для деревянных перекрытий

Как уже говорилось ранее, для деревянных перекрытий обустраивается легкий теплый пол без бетонной подушки. В этом случае последовательность работ может немного отличаться в зависимости от состояния старого пола и конструкции перекрытия.

Чтобы тепло не уходило вниз - под трубы укладывается утеплитель. Он может размещаться между лагами перекрытия, и тогда лучше использовать минеральную вату, а может настилаться на старый прочный черновой пол - тут уже потребуется пенополистерол с плотностью 25-35 кг/куб.м. Чтобы не образовывался конденсат, под минвату укладывается мембрана паробарьер. Сверху на лаги набивается первый черновой пол.

Так же, как и для бетонного пола, на утеплитель желательно настелить теплоотражающий экран из фольги или пенофола. Все стыки и швы должны быть герметично проклеены скотчем.

Прямо на пенополистерол настилаются лаги, к которым прибиваются доски чернового пола. Между досками должны оставаться зазоры около 2 см для укладки трубы. Аналогичные зазоры нужно предусмотреть на торцах досок чернового пола. В ином случае для трубы придется выбирать поперечные канавки, а это может привести к поломке досок.

Чтобы тепло равномерно распределялось по полу - трубу укладывают не просто в канавки, а в специальные металлические желоба, предназначенные для этой цели. Металл передает тепло по всей своей поверхности и равномерно прогревает чистовое финишное покрытие. Рекомендации по его выбору уже давались выше - это может быть ламинат с допуском к работе с подогревом или жесткое полимерное покрытие. Толстый паркет и паркетная доска для теплых полов подходят меньше всего.

По сравнению с бетонным теплым полом облегченная конструкция делается гораздо быстрее и стоит значительно меньше. Еще одно преимущество - возможность ремонта водяных труб в случае аварии. Проблемы с тубами в бетонном полу устраняются только полной его заменой.

Основной недостаток деревянного теплого пола - значительно меньшая тепловая мощность.

Питать теплый пол от отопления многоквартирных домов можно только с разрешения поставщика тепловой энергии. Все рекомендации остаются в силе, хотя, от себя мы советуем установить на входе трубы теплостойкий водяной фильтр.

Итог

Грамотно обустроенное тепло в собственном доме - это еще один шаг к комфортабельным и удобным условиям проживания для всей семьи. Но, даже если вы не в состоянии выполнить эти работы и вынуждены пригласить мастеров - полученные знания позволят вам принять самое активное участие в этом процессе.

Дом — это место с теплой атмосферой, в котором можно набраться сил и подзарядиться энергией для каждого нового дня. Чтобы атмосфера в доме была теплой не только в переносном, а и в прямом смысле, собственнику не стоит игнорировать вопрос оборудования энергоэффективной и практичной системы отопления. В качестве формата отопления в доме может быть установлена система отопления теплый пол, которая при грамотном подходе решит проблему обогрева.

Качественные водяные полы в деревянном доме, в кирпичном коттедже или в городской квартире помогут создать оптимальные температурные условия и уютный микроклимат в каждой комнате. Они также могут использоваться для подогрева вспомогательных помещений, например, хорошо себя зарекомендовал теплый водяной пол на балконе, в гараже и на веранде.

Данный метод отопления был известен с древних времен. Примитивный водяной пол использовали римляне для обогрева римских бань. Несмотря на то, что с тех пор прошло много лет, такой метод отопления не утратил своей актуальности и является довольно востребованным среди современных потребителей. Сегодняшняя пола значительно оптимизировалась — она отличается экологичностью, доступной себестоимостью, равномерностью обогрева и возможностью настройки режимов с помощью автоматических термостатов.

В общем виде, обогрев пола водяной представляет собой системы труб с различным внутренним сечением, по которым циркулирует теплоноситель. Трубы могут быть изготовлены из различных материалов. Также могут использоваться маты для теплого водяного пола цена которых составляет около 3-4 долларов за квадратный метр. Маты и трубы монтируются в пол, при этом может применяться цементная стяжка, деревянная или полистирольная система сухого монтажа.

К основным преимуществам, которые дают водяные полы с подогревом, можно отнести несколько факторов:

Кроме того, водяной пол в частном доме или в квартире является экономически выгодным видом отопления. В долгосрочной перспективе затраты, потраченные владельцем на приобретение оборудования окупаются и дают возможность пользоваться недорогой и энергоэффективной системой, работа которой не наносит ущерб окружающей среде и экологии планеты.

Перед монтажом, специалисты проводят анализ помещения и составляют схему отопления, которая охватывает весь дом или отдельные комнаты. Схема отопления, разработанная специалистом-теплотехником, даст ответы на многие вопросы: какие трубы лучше для теплого водяного пола, как стоит расположить котел, а также поможет определиться с типом стяжки, форматом используемой арматуры и вспомогательного оборудования — термостатов, гидрострелок и т.п.

Система водяного теплого пола — нюансы монтажа

Главная особенность, которую стоит учитывать собственникам недвижимости решившим установить водяной пол — это высокое гидравлическое сопротивление данного типа обогрева. Его показатель в несколько раз превышает аналогичные значения радиаторной системы отопления. Ввиду этого, жители многоквартирных домов не всегда имеют возможность использовать систему теплого пола при наличии централизованного теплоснабжения — это приводит к холодным стоякам в подъезде и неудобству для жителей соседних квартир.

Этих недочетов лишено водяное отопление пола в частном доме — при должном уровне реализации такая система даст владельцу возможность использовать безопасный и экологичный вид отопления.

Способ организации

Для того, чтобы система теплого пола была эффективной и безопасной, температура на поверхности пола должна составлять около 28 градусов. Добиться такой температуры теплоносителя самостоятельно может только конденсационный котел — прокладка труб отопления в полу может производиться от него напрямую. Другие виды отопителей — обычный газовый котел, электрокотел для теплого водяного пола — рассчитаны на минимальный прогрев теплоносителя на уровне 60 градусов. Поэтому слишком горячий теплоноситель необходимо разбавлять с помощью смесительного узла.

Схема смесительного узла представлена следующим образом:

С помощью смесительного узла происходит смешивание холодного теплоносителя из обратки с подогретым теплоносителем, поступающим из трубопровода подачи.

Как происходит распределение теплоносителя по контурам?

Чтобы равномерно распределить теплоноситель по нескольким контурам, задействованным в системе, используется специальное устройство — распределительная гребенка или коллектор. Она представляет собой блок из двух взаимосвязанных труб подачи и обратки, к которым подключаются все контуры, используемые в доме. В небольших квартирах или в случае отопления отдельного помещения, к коллектору может подсоединяться всего одна петля труб. При отоплении больших зданий количество контуров может значительно увеличиваться.

Использование коллектора имеет несколько функциональных преимуществ, среди них:

В общем виде схема коллекторного подключения теплого пола предполагает наличие следующих узлов:

В целях безопасности, газовый или электрический котел для теплого водяного пола оборудуют байпасом. Он позволяет обеспечить непрерывное функционирование системы в случае возникновения аварийных ситуаций и дает возможность избежать выхода котлов из строя по причине перегрева теплоносителя или повышения давления в контуре до критического уровня. С помощью байпаса, часть теплоносителя отводится от основных контуров и во время аварийных ситуаций котел остается в безопасности.

Укладка системы

В любой системе теплого пола есть две ключевых составляющих — это трубы отопления в полу, а также система их фиксации. Современным домовладельцам доступны несколько технологий фиксации труб.

Сухая деревянная или полистирольная система фиксации представляет собой пластины из дерева или полистирольные маты, в которых есть ниши для размещения труб.

Такой вид фиксации довольно эффективен — он позволяет равномерно распределять тепло, отличается простотой и доступностью. После того, как трубы были уложены, на систему фиксации настилается определенное жесткое покрытие. Затем может производиться укладка плитки на водяной теплый пол, или монтаж других вариантов настила, таких как ламинат, ковролин, линолеум и пр. Применение цементно-песчаной стяжки на основе портландцемента также довольно часто практикуется при выполнении работ по монтажу теплого пола.

Она подразумевает под собой несколько слоев, располагаемых поочередно:

Выбор определенного типа стяжки должен производиться в индивидуальном порядке. При этом нужно понимать, что каждый тип стяжки имеет свои нюансы, но по причине дешевизны более популярным вариантом является стяжка с использованием цемента. Высокая стоимость теплого водяного пола с использованием сухого формата стяжки смущает некоторых покупателей, которые не учитывают то, что полистирольная или деревянная система фиксации отличается лучшей ремонтопригодностью и более легким весом, нежели мокрая стяжка на основе цемента.

В помещениях, где по каким-либо причинам монтаж водяного пола невозможен, проблема обогрева может быть решена использованием инфракрасных нагревательных элементов. Среди них можно отопление Хитлайф купить цена которого составляет 15-20 долларов за квадратный метр пленки.

Выбор труб

Одним из главных элементов системы водяного теплого пола являются трубы, поэтому к их выбору стоит подойти ответственно. Они должны соответствовать двум требованиям — хорошо гнуться и отличаться износоустойчивостью. Чаще всего практикуется использование металлопластиковых, полимерных и . Лучшими показателями теплопроводности характеризуются трубы из нержавейки, но на сегодняшний день их применение не особо распространено из-за малой известности.

Помимо выбора труб из оптимального материала, собственнику предстоит подобрать трубу с правильной конфигурацией. Диаметр внутреннего сечения трубы может варьироваться. Он определяется после проведения ряда гидравлических расчетов.

Наиболее распространены в системах теплого пола трубы диаметров от 16 до 20 мм, которые укладываются в пол по спиральной или змеевидной схеме.

Также могут применяться различные модифицированные схемы укладки, учитывающие индивидуальную планировку каждой комнаты.

Выбор котла

Эффективный водяной теплый пол комплект которого подбирается в соответствии со схемой отопления, не может нормально функционировать без корректно подобранного котла. Существуют котлы, которые специально разрабатываются для системы теплых полов. Среди них современные конденсационные модели от различных производителей. Традиционные газовые, твердотопливные, электрические и дизельные отопители также могут быть адаптированы для использования в системе теплого пола.

Выбор системы теплого пола имеет множество нюансов. Потребителю стоит определиться с типом труб, вариантом стяжки, выбором котла и напольного покрытия, поэтому реализация системы теплого водяного пола не должна проводиться в спешке. Качественные компоненты системы, подобранные в соответствии со спецификой здания позволят добиться равномерного, экономичного и продуктивного обогрева.
