Межэтажная лестница своими руками из дерева чертежи. Деревянная лестница на второй этаж. Лестницы на металлокаркасе и их особенности

Лестница на второй этаж – необходимый элемент двухэтажного дома, при этом она должна быть не только удобной, крепкой и надежной, но и гармонировать с интерьером дома. Конструкции лестниц могут отличаться как формой, так и материалом, из которых они изготовлены. В частных домах чаще всего устанавливают лестницы из дерева, при этом могут быть использованы металлические опоры и конструкции.

По форме лестницы могут быть маршевые – прямые или поворотные, или винтовые. Вторые занимают меньше места, при этом они менее удобны для постоянной ходьбы. Маршевые лестницы отнимают у помещения значительную площадь, однако, при разумной планировке пространство под лестницей можно зашить перегородкой и использовать как кладовую или гардеробную.

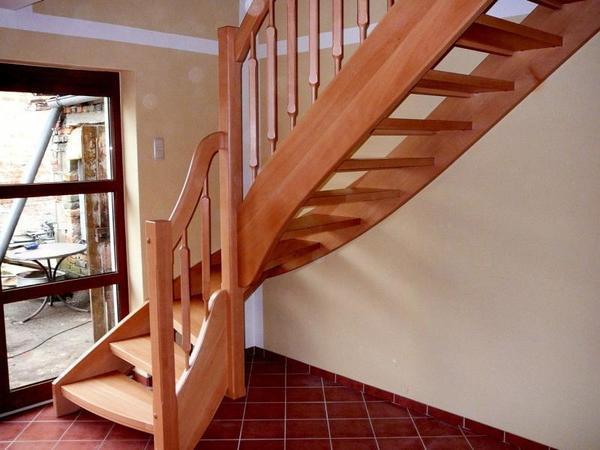

Поворотные лестницы выполняют Г-образными или П-образными, с забежными ступенями или промежуточными площадками. Они занимают меньше места в помещении, однако несколько сложнее в выполнении. Прямые маршевые лестницы имеют простую и надежную конструкцию, и сделать их своими руками сможет каждый.

Любая лестница имеет ступени – они принимают основную нагрузку. Ступени, в свою очередь, опираются на косоуры или тетивы. Косоур – это балка, имеющая пилообразную форму, ступени опираются при этом на горизонтальный срез, а к вертикальному срезу «зубьев» крепят подступенки. Лестница может быть выполнена с одним центральным косоуром с опорой ступеней на стену, либо с опорой на два боковых косоура.

Тетивы – толстые балки, в которых выбраны пазы для ступеней и подступенков. Тетивы изготовляют из толстой доски, а паз вырезают по шаблону. Между собой тетивы стягивают с помощью тяжей из дерева либо металла.

Подступенки выполняют декоративную функцию, позволяя зашить подлестничное пространство наглухо. Лестницу можно сделать и без подступенков, тогда ее конструкция будет более легкой.Для удобства и безопасности лестница должна быть оснащена перилами. Каркас перил выполняют из опор – балясин, и поручня. Кроме того, лестницы могут иметь площадки в верхней и нижней части, опорную ступень и другие элементы.

Наиболее простой универсальной конструкцией для самостоятельного изготовления является лестница на двух косоурах. Ниже рассмотрена пошаговая технология ее изготовления.

Лестница из дерева на косоурах

• высоту лестницы делят на предварительно принятую высоту ступени, полученное значение округляют до большего целого числа;
• умножают количество ступеней на предварительно принятую ширину ступени и получают длину основания лестницы;
• вычисляют длину пролета по теореме Пифагора;
• вычисляют отношение высоты лестницы к длине пролета, оно должно находиться в пределах 0,5-0,7.
• Если геометрические вычисления вызывают затруднение, можно просто начертить лестницу в масштабе и измерить длину пролета и угол.
• При расчете необходимо учесть, что деревянный дом в первые два-три года дает значительную усадку, и жестко закрепленная лестница может деформироваться или изменить угол наклона.
• Изготовление косоуров.

Косоуры изготовляют из хорошо высушенной доски из твердых пород древесины: сосны, бука, дуба. По результатам расчетов выполняют шаблон из картона или тонкой фанеры, имитирующий форму выступа и учитывающий угол наклона лестницы. В верхней и нижней части косоуров выполняют пазы, с помощью которых они будут крепиться к балке перекрытий сверху и к опорному брусу снизу. С помощью электролобзика выпиливают на косоурах выступы, после чего обрабатывают заготовки с помощью шлифмашинки или наждачной бумаги.

1. Установка косоуров. Косоуры устанавливают в заранее определенном месте, закрепляя в нижней части с помощью опорного бруса, а вверху – с помощью врубки в балку . Можно установить на балке перекрытия металлические опоры, к которым крепят косоуры с применением анкерных болтов. Нижнюю опорную балку также крепят на анкерные болты. При установке косоуров обязательно используют уровень.



2. Изготовление ступеней и подступенников. Ступени изготовляют в необходимом количестве из сухой доски толщиной не менее 36 мм и шириной доски не менее выбранной ширины ступеней. Ступени могут немного выступать за плоскость подступенка, поэтому обрезать более широкую доску не нужно. Доски нарезают по необходимой длине, равной ширине лестницы с учетом перил, обычно это значение составляет 0,8-1,2 метра. Ступени шлифуют, срезая острые кромки.Подступенки выполняют из сухой доски толщиной не менее 20 мм, ширина доски равна высоте ступеней, а длина – ширине лестницы.
3. Крепление ступеней. Крепят к установленным косоурам сначала подступенки, а затем ступени с помощью саморезов и столярного клея. Клеем промазывают все стыки для уменьшения скрипа при ходьбе по лестнице.



4. Изготовление перил. Для выполнения перил используют балясины и поручни. Балясины можно изготовить из бруска квадратного сечения или купить готовые, резные. Балясины устанавливают на ступени, обычно по одной балясине на каждую ступень. В начале и конце лестницы устанавливают опорные балясины, между ними – декоративные. Крепят балясины к ступеням с помощью саморезов, после чего устанавливают декоративные заглушки в местах крепления. Перила также закрепляют с помощью саморезов с нижн6ей стороны.



5. Обработка и нанесение декоративного покрытия
6. Лестница, как и любая другая деревянная конструкция, нуждается в защите от воздействия влаги. Деревянные лестницы покрывают с этой целью краской, лаком либо защитным бесцветным или тонирующим составом. При этом лучше использовать покрытия, не образующие очень гладкой поверхности – скользкие ступеньки опасны, особенно при спуске вниз. Перед нанесением покрытия лестницу еще раз шлифуют, чтобы убрать все заусенцы, задиры. Места креплений закрывают заглушками из дерева. Покрытие наносят кистью или небольшим валиком в два-три слоя, при этом позволяя предыдущему слою хорошо просохнуть.



7. Установить прямую маршевую лестницу не всегда возможно из-за ее габаритов. Для экономии места можно выполнить другие разновидности лестниц, например, .

В последнее время в строительстве стали особенно востребованы чертежи деревянных лестниц на второй этаж из-за ажиотажа вокруг домов из двух, трех и более этажей. Сделать одну из таких лестниц самостоятельно вполне посильная задача для людей, владеющими азами обработки дерева и строительства. Ниже разберем всевозможные виды лестниц, узнаем, как правильно рассчитать и построить маршевую лестницу на второй этаж.

Виды лестниц и требования к ним

С распространением моды на дома в несколько этажей встал вопрос о целесообразности возведения лестницы к верхним этажам. Дело в том, что существует множество видов и вариаций лестниц как из дерева, так и из других материалов. Причем каждый из них имеет свою особенность и монтируется исходя из размеров помещения, возможностей и предпочтений хозяина.

Лестницы бывают следующих видов:

1. Маршевая. Это простая прямая лестница со ступеньками, которая ведет на второй этаж. Могут быть одномаршевыми, двухмаршевыми, трехмаршевыми и многомаршевыми, прямыми и поворотными. Расположение такой лестницы подразумевает большое количество места в помещении. Для экономии места можно соорудить конструкцию поворотного типа (четвертьоборотная — 90 градусов, полуоборотная — 180 градусов). На повороте устанавливаются трапециевидные ступеньки.
2. Винтовые. Эти лестницы поворачиваются на 360 градусов вокруг оси и направлены вверх. Такой вариант используется в том случае, если в помещении мало места.

Также нужно, чтобы конструкции отвечали всем требованиям, где главные — лестница должна быть комфортной и безопасной. По ней должно быть легко подниматься, даже держа в руках разнообразные тяжелые вещи.

Поэтому самым комфортным вариантом является сооружение именно маршевой лестницы, но тут есть один недостаток: такая конструкция занимает много места.

Его можно компенсировать, соорудив под лестницей дополнительную комнату в роли комода или гардероба. Очень мало места занимают винтовые виды, но конструкция такой лестницы сложная в исполнении, и не представляется возможным затащить по ней на второй этаж большие, тяжелые предметы (такие как мебель или техника для дома).

Помимо упомянутых, есть еще целый ряд требований к ним, а именно:

1. Если лестница не прилегает к стенке, то перила необходимо устанавливать с двух сторон. Их высота должна быть не менее 800 мм. Если в доме имеются маленькие дети, то балясины (детали, которые поддерживают поручень) должны располагаться через каждые 100 мм.
2. Конструкция должна выдерживать вес около 350 кг/м². Такой стандарт установлен для обычных жилых домов.
3. Ширина ступеней должна быть от 200 до 300 мм. Нельзя чтобы ступеньки были мокрыми, поэтому нужно продумать их фактуру и будущее покрытие.
4. Вся конструкция должна надежно фиксироваться, поэтому крепления нужно подбирать не из дешевых.
5. Ширина пролета должна быть от 1000 до 1200 мм.

Перейдем теперь к расчетам и строительству.

Как сделать расчеты?

Перед любыми работами, которые касаются строительства, первым делом делаются необходимые замеры и расчеты. Имея на руках все данные для построения, нужно нарисовать чертежи, на котором изображается примерный вид строения и размеры всех его узлов. Лестница не исключение, поэтому для ее сооружения необходимо произвести замеры. За основу возьмем маршевую.

Сначала нужно узнать размеры места, количества ступенек и ширину пролета. Все расчеты выполняются следующим образом:

1. Нужно начертить прямоугольный треугольник, где в роли гипотенузы будет выступать лестница, а в роли катетов участки пола и стены под лестницей. Обычно такую лестницу устанавливают с углов в 45 градусов, но этот показатель можно изменить на другие значения. Но если угол будет слишком маленьким, то конструкция займет много места, а если очень большим — по лестнице будет тяжело и неудобно подниматься.
2. Чтобы узнать количество ступеней, необходимое для подъема на второй этаж, нужно их ширину поделить на натуральную длину катета пола. Для того чтобы высчитать необходимое количество подступенников (обычно от 100 до 200 мм) нужно их длину разделить на длину катета стены.
3. Ширина самой лестницы выбирается исходя из размеров комнаты и предпочтений хозяев.

Все полученные данные нужно учитывать при построении чертежа. Примерный чертеж деревянной лестницы можно увидеть на фото №1, а на фото №2 изображена вспомогательная таблица, которая упростит расчеты.

Построение деревянной лестницы

Для постройки первым делом нужно подготовить следующие материалы:

• брус для косоуров 50 на 250 мм;
• брус для ступеней толщиной от 40 мм;
• доски для подступеней от 30 мм толщиной;
• балясины, перила, поручни;
• шурупы из нержавеющей стали;
• анкерные болты.

Из инструментов понадобится циркулярная пила и шуруповерт. Сначала вырезаются косоуры (фото №3). Далее нарезаются ступеньки, подступенники и поступи.

Поручни, балясины или перила можно выпилить самому, но такой процесс требует специальных навыков обработки дерева, поэтому лучше приобрести уже готовые.

Приступая к монтажу, в балках перекрытия вырезают места под косоуры, а на полу для них устанавливают опорный брус. Косоуры устанавливают очень внимательно, постоянно надо проверять расстояние между ними и уровень, потом все скрепляется анкерными болтами. С помощью шуруповерта и шурупов привинчивают сразу подступенники, потом ступеньки и поступи.

Затем можно приступать к установке балясин. Для этого внизу, на полу первого этажа и на самом верху лестницы устанавливают опорные столбики для обозначения границ и выставляются далее по всей длине лестницы. На балясины поверх устанавливают поручни.

Весь материал тщательно шлифуется, придается правильная форма и обрабатывается веществами, которые защитят древесину от гниения, влаги и насекомых. И финальным штрихом является покрытие лестницы лаком. После его полного высыхания лестница на второй этаж готова к эксплуатации.

Еще статьи по этой теме:

На сегодняшний день строительство частного дома не ограничивается одним этажом, поэтому необходимо выполнить лестницу на второй этаж, чтобы была возможность получить удобный доступ. Вполне возможно построить лестницу из различных материалов самостоятельно, самое главное тщательно провести все требуемые расчеты, так как в противном случае эта конструкция может стать опасной и ненадежной.

Сооружение внутренней лестницы в частном загородном доме – процесс достаточно непростой, но вполне выполнимый.

При возведении лестницы необходимо:

• Учитывать интерьер дома;
• Сделать все требуемые расчеты;
• Подобрать конструкцию, которая будет подходить по всем параметрам.

Чтобы легко подобрать наиболее приемлемый вариант, стоит предварительно схематически прорисовать лестницу, которая должна быть в доме или найти уже готовый вариант, который наиболее всего подойдет по всем запросам и уже адаптировать под свои запросы. Перед тем как подобрать модель лестницы для частного дома, важно правильно просчитать все имеющиеся параметры конструкции. Многие задаются вопросом, какую лучше лестницу сделать.

Чаще всего в жилом доме лестницы делают из таких материалов как:

• Дерево;
• Бетон;
• Металл.

По своей конфигурации лестница может быть прямой, винтовой или поворотной. Кроме того, встречаются и комбинированные варианты. Наиболее прочными и долговечными считаются изделия из бетона, однако, требуется довольно много времени на подготовку прочного основания и изготовление конструкции. Металлическую конструкцию можно изготовить достаточно просто, необходимо только знать правила работы со сваркой, а деревянную лестницу можно очень легко сделать самому, самое главное ознакомиться с пошаговой инструкцией ее изготовления.

Проще всего сделать прямую маршевую лестницу, так как она имеет небольшое количество деталей и занимает абсолютно немного места. Винтовые конструкции характеризуются тем, что им нужна небольшая площадь, выглядят они очень изысканно, однако, не всегда удобные в эксплуатации.

Лестница из нескольких пролетов считается довольно сложным сооружением, построить которое проблематично. Подобная конструкция превосходно подходит для дома, где имеется значительное расстояние между этажами.

Инструкция изготовления простой деревянной лестницы

Наиболее простым считается устройство простой одномаршевой лестницы.

Она состоит из:

• Косоуров;
• Перил;
• Проступей;
• Подступенек.

Чтобы просчитать высоту необходимо взять расстояние между этажами и прибавить толщину перекрытий. Чтобы довольно быстро посчитать какая должна быть длина пролета и основания, изначально стоит определиться с параметрами ступенек. Если в доме проживают маленькие дети, оптимальная высота ступенек будет составлять 15 сантиметров, а во всех остальных случаях она должна приравниваться 20 сантиметрам. Делать подступенки более высокими не стоит, так как подъем будет менее комфортным.

Оптимальная ширина ступеней должна составлять 20-30 сантиметров, так как если они будут более широкими, то вся конструкция будет занимать гораздо больше места, что может быть не совсем удобно.

Существует пошаговая инструкция изготовления лестницы, которой обязательно нужно придерживаться, так как это позволит выполнить довольно качественную и прочную конструкцию. Для изготовления лестницы необходимо подбирать прочную и крепкую древесину, так как все элементы лестницы должны выдерживать не только общий вес конструкции, но и людей. Из прочного картона необходимо вырезать шаблон, который будет соответствовать всем параметрам будущей лестницы, а затем по этому шаблону изготовить деревянные элементы для лестницы. Затем необходимо собрать все элементы лестницы и обработать их антисептическими растворами, покрыть краской или лаком.

Как сделать лестницу быстро и легко из бетона

Если дом имеет бетонные перекрытия второго этажа, то можно обустроить бетонную простую лестницу, которая будет прочной, и при правильной обработке будет выглядеть очень красиво. Можно изготовить полностью бетонную лестницу в доме, или залить бетоном только косоур, а все остальное сделать из других материалов.

Для производства такой лестницы потребуется:

• Водостойкая фанера;
• Прочный брус;
• Арматура;
• Саморезы;
• Бетонный раствор.

Постройка бетонной лестницы требует особого внимания, поэтому все необходимо тщательно просчитать, так как основание должно быть очень прочным. Начинать нужно со сборки опалубки, которую необходимо сделать согласно все имеющимся чертежам и учитывая то, что не должно быть совершенно никаких щелей.

Готовую опалубку необходимо расположить между этажами и закрепить с помощью деревянных брусьев. После этого внутрь каркаса необходимо уложить арматуру и залить подготовленное основание бетонным раствором.

Заполнить каркас раствором необходимо сразу же, иначе монолитность готовой конструкции может быть нарушена. Когда бетон достаточно хорошо застынет, опалубку можно убрать, а ступеньки периодически поливать водой, чтобы избежать растрескивания бетона. Конструкция должна тщательно просохнуть и затем можно приступать к отделке лестницы. Оформить готовую конструкцию можно самыми различными материалами, в частности можно использовать дерево, камень, плитку и многие другие материалы.

Быстро и просто: постройка лестницы в частном загородном доме из металла

Довольно интересно и оригинально выглядят самодельные , однако, для их изготовления необходимо приложить немного усилий и учитывать все особенности работы с этим материалом. Чтобы поставить лестницу из металла, необходимо предварительно подготовить некоторые материалы и инструменты.

В частности:

• Стальной швеллер;
• Металлические уголки;
• Сварочный аппарат;
• Листовой металл;
• Напильник.

Кованные лестницы обладают отличными эстетическими и эксплуатационными свойствами. Подробнее про кованные лестницы в материале на нашем сайте: .

Строить лестницу необходимо начинать с того, что швеллер режется на части и из них собирается каркас. К боковым граням каркаса приварить уголки через равные промежутки, которые будут равны высоте ступеней. Все уголки обязательно должны располагаться строго параллельно один к другому. Верхние концы рамы прочно зафиксировать и прикрепить к перекрытию верхнего этажа, а нижние закрепить на полу. Затем привариваются ступени из листового железа, а также перила. На завершающем этапе готовая конструкция обрабатывается специальными антикоррозионными смесями. Чтобы не переделывать конструкцию, необходимо все этапы проводить последовательно и строго соблюдать все правила ее возведения.

Советы, как сделать самому лестницу в частном загородном доме: постройка винтового типа

Довольно интересно и оригинально выглядит винтовая лестница, которая занимает совершенно немного свободного места. Это компактная конструкция, которую можно разместить даже на небольшой площади. Винтовая лестница может идти с первого этажа или с гаража, что очень удобно. Самый известный и распространенный способ проведения монтажа винтовых лестниц – пошаговое нанизывание ступеней на центральную основу. Ступени могут быть треугольной или трапециевидной формы.

Чтобы построить винтовую лестницу необходимо взять:

• Стальную трубу;
• Деревянные рейки;
• Сварочный аппарат;
• Уголки для ступеней;
• Напильник;
• Грунтовку.

Труба будет выступать в качестве центральной стойки, поэтому ее длина должна полностью соответствовать имеющемуся расстоянию между этажами. Для большей устойчивости необходимо забетонировать трубу около основания. Для изготовления ступеней необходимо использовать шаблоны, выполненные из деревянных реек. Их необходимо склеить таким образом, чтобы они образовывали ступеньки с заданными параметрами. Каждую ступеньку необходимо крепить к своему собственному предварительно подготовленному цилиндру, тщательно отшлифовать, обработать грунтовкой и покрасить.

При надобности и для большего удобства винтовую лестницу можно переделать на прямую конструкцию. Перед тем, как монтировать постоянную лестницу, устанавливается временная конструкция.

Какие могут быть виды конструкции

Если твердо решили, делаем лестницу в частном загородном доме, стоит изначально определить какая конструкция должна быть.

В частности вполне возможно выделить такие типы конструкций как:

• На косоурах;
• На больцах;
• Винтовая.

Наибольшей популярностью пользуются лестницы на косоурах, так как они подходят для различных по площади и стилистическому решению помещений. Такое устройство очень прочное и гарантирует безопасность при его эксплуатации. Многие предпочитают делать лестницу на больцах, особенность которой считается то, что все элементы конструкции скрепляются между собой с помощью специальных болтов и штырей. При надобности можно очень просто выполнить ее ремонт и полностью разобрать.

Лестница своими руками на второй этаж (видео)

Изготовить лестницу в частном загородном доме самостоятельно вполне возможно, самое главное четко следовать все правилам и требованиям.

Подробно: лестница на второй этаж своими руками (фото примеров)

В двухэтажном доме необходимо поместить удобную, безопасную и красивую лестницу. Можно пригласить мастеров или собрать из готового комплекта, но мы расскажем, как спроектировать и смонтировать самому.

Виды лестниц – классификация по форме

Лестницы на второй этаж в частном доме отличаются своей формой. Применяется несколько конструкций: с маршами и винтообразные. Первые могут быть прямые поворотные на 90°, 180° или 360°. Винтовые компактны, но ими неудобно пользоваться, особенно маленьким детям и пожилым людям. Марши удобны, но отнимают значительную часть полезной площади, особенно прямые. Пространство под ними часто используют как подсобные помещения. Легче всего построить маршевую лестницу.

Она включает один или два марша со ступеньками, расположенными равномерно. Их количество 3–15, если маршей более одного. В среднем устраивают 8–11 ступенек на каждом марше, а между ними площадки. Если лестнице с одним маршем ступенек больше, рекомендуется также устраивать площадки, чтобы повысить прочность. Ступени выполняют открытыми или закрытыми, с подступенниками. Открытые удобны при недостаточной ширине поступок.

Маршевые лестницы могут выполняться с небольшими поворотами, меньше 90°, и называются поворотными. На повороте чаще устраивают вместо площадки забежные ступеньки.

Популярностью пользуются лестницы с больцами – длинными стержнями с резьбой на концах. Они служат для скрепления ступеней и ограждения конструкции, которая монтируется в стене. Имеют легкий и воздушный вид, но на самом деле очень крепкие и надежные. Конструкцию можно растянуть на всю стену, а можно соорудить компактной. Из-за особенностей крепления располагается только у стены. Ее можно собрать из готовых элементов, установку лучше поручить профессионалам.

Сложны в изготовлении, но зато занимают мало места, их можно установить где угодно, хоть посреди гостиной. Многие так и делают: лестница эстетически привлекательна и становится украшением помещения. Известны различные исполнения этих изделий, но для двухэтажных зданий лучше подходит модель со стойкой и клинообразными ступенями. Стойка крепится к полу и перекрытию, а к ней по спирали ступеньки. Сбоку располагается поручень, повторяющий винтовую форму изделия. К поручням и ступенькам делают крепление балясин.

Используемые материалы – достоинства и недостатки

Кроме формы важную роль играет материал лестницы. Самым доступным материалом с множеством достоинств является дерево. Мода на него не проходит веками. Изделия из дерева прочные, красивые, украшают дом многие годы. Для поддержания вида следует раз в несколько лет обновить декоративное покрытие. Можно не использовать лакокрасочное покрытие, а подчеркнуть структуру натурального дерева.

Между этажами часто устраивают , как основу для крепления деталей из других материалов. Для ступеней используют дерево, мрамор, стекло. Голый металл допускается для всей конструкции, но соприкосновение с ним в прохладной комнате неприятно. Красиво смотрятся металлические лестницы со стеклянными перилами – легкие и воздушные. Стекло и металл хорошо сочетаются с деревянными деталями из бука, тика, клена, кедра.

Новым словом в изготовлении лестниц является применение специального ударопрочного стекла. Оно выдерживает большие нагрузки, совершенно безопасно для использования. Дизайн с лестницей из стекла только выигрывает своим изяществом и элегантностью. Очень эффективно использовать для подсветки неоновые лампочки.

Материалы подбираем в соответствии с избранным стилем интерьера. Для классического минимализма и барокко подойдет металл. Современный и скандинавский стили предпочитают стекло. Бетон, мрамор характерны для стиля лофт, эклектики. Бетон отличается исключительной прочностью, специалисты делают из него потрясающие вещи невероятной красоты.

Особенности изделия – из каких деталей состоит лестница

В конструкцию лестницы входит немало деталей. Одни из них обязательно присутствуют во всех изделиях, другие – специфические, применяются только в некоторых видах. Даже самая простая межэтажная конструкция не обходится без опор и ступеней. Ступенька имеет две части: одна из них расположена горизонтально, другая – вертикально. Горизонтальную называют поступью, вертикальную – подступенкой. Подступенки играют роль опоры для поступи, но в некоторых случаях обходятся без них.

Марши из ряда ступенек устанавливаются на опорах. Применяется два их типа: тетива и косоур – балки, различающиеся местом расположения. Тетиву размещают так, что она крепит ступеньки с торца, а косоур поддерживает снизу. Опоры изготавливаются из толстого материала: 50–70 мм. Косоуры имеют форму пилки, на горизонтальной площадке размещаются поступи, на вертикальной – подступени. Их может быть один центральный, когда ступеньки опираются на стену, или два. Пазы в тетивах для поступок и подступенок вырезаются по шаблону. Балки стягиваются деревянными или металлическими тяжами.

На лестницах почти всегда имеются перила, хотя они не обязательны. Но для пожилых людей они просто необходимы. Перила дополняют балясинами – вертикальными опорами между ними и ступеньками. Они часто являются не просто функциональным элементом, но играют роль декоративного украшения. Их делают из различных материалов, разной формы. Если в доме есть малые дети, балясины устанавливаются обязательно, чтобы защитить их от нечаянного падения.

Для отдельных конструкций используются детали, характерные только для них. Винтовые лестницы не могут обойтись без стойки. Она выполняется из стальной трубы или деревянной, служит основой для всего изделия. На некоторых моделях для крепления ступеней к стене используют больцы – специальные резьбовые штыри.

Подготовка к проектированию – выбор вида, крепления, размеров

Начиная изготовление, сначала решают, какой тип изделия лучше использовать с учетом имеющихся условий. Для частного дома возможны варианты лестниц:

1. 1. Прямые – простые для расчетов и установки, удобные для использования. Требуют большого пространства.
2. 2. Поворотные с двумя-тремя маршами и площадками между ними. Повороты лестничных маршей на 90, 180 или 360 градусов позволяют сэкономить пространство.
3. 3. Поворотные забежные – подобны предыдущему варианту. Роль площадок играют ступеньки, дополнительно экономится до 2 м 2 площади.
4. 4. Винтовые – очень компактные, но не очень удобные для использования. Рекомендуются для помещений с небольшой площадью.

Строительство продолжаем выбором крепления:

• больцы – монтируются на стене, конструкция изящная, но выдерживает значительные нагрузки;
• стойка – применяется в спиральных конструкциях или поворотных как дополнительное крепление;
• тетива – ступеньки устанавливаются во внутренние пазы балки, торцы закрыты;
• косоур – верхняя часть балки имеет фигурный профиль для опоры на него ступеней, торцы открыты.

• высоту проема между чистовыми полами первого и второго этажа;
• ширину проема, которая кроме прямоугольной, может быть круглой, овальной, что определяется вариантом изделия;
• высоту от пола на первом этаже до потолка.

Расчеты – строительные нормы и формулы

Покажем на примере маршевой лестницы, как спроектировать изделие. Чтобы не наделать ошибок, следует ознакомиться со строительными нормами для возведения лестниц. Они выработаны многолетней практикой и гарантируют безопасность и удобство эксплуатации изделия. Основные нормы, которых следует придерживаться, выполняя все расчеты в дальнейшем:

• наклон маршей не больше 45°;
• по ширине не меньше 90 см;
• высота ступеней не превышает 20 см, глубина – не менее 25 см;
• размеры всех ступеней одинаковы;
• ограждение с минимальной высотой 90 см;
• расположение балясин в доме с маленькими детьми через 10–12 см.

В поворотных конструкциях размеры межмаршевых плошадок не менее 75 см, а забежные ступеньки, если используются вместо площадок – шириной не менее 20 см.

Дальнейшая работа над проектом продолжается на бумаге. Вычерчиваем план первого этажа с указанием всех размеров. На нем отмечаем различные выступы, ниши, окна, двери, коммуникации. Проектируя, стараемся, чтобы они не перекрывались несущими конструкциями. Указываем место начала марша на первом этаже и выход на второй. Стараемся проставить возможно больше размеров, что облегчит в дальнейшем монтаж изделия.

Дальше работаем с замерами, которые выполнили раньше. Рассчитываем количество ступеней: высоту проема (расстояние между полами первого и второго этажей) делим на высоту одной супени. Пример: проем 290 см, ступенька 18 см. Разделив, получим 16 ступенек.

Узнаем длину изделия: количество проступей (у нас 16) умножаем на их оптимальную глубину - 25 см. В результате получаем 4 метра. Длина такая, что в небольшом помещении может не хватить площади. Если разделить на 2 марша по 8 ступенек, понадобится, с учетом минимального размера площадки 75 см, почти вдвое меньшая площадь.

Напоследок узнаем длину опор, безразлично, для косоуров это или тетивы. Применяем теорему Пифагора: c 2 =a 2 b 2 . В данном случае a – длина изделия (4 м), b – проем (2,9 м). Требуется узнать c – длину опор. Додаем квадраты a и b: 16 8,41=24,41. Извлекаем корень квадратный из 24, 41, получаем 4, 94 м – это необходимая длина одной опоры. Если делать 2 марша, длина составит 3,5 м.

Все расчеты наносим на чертеж.

Простое решение – прямая маршевая лестница на косоурах

Самостоятельно смонтировать проще на косоурах с одним прямым маршем. Правда, по основанию ее длина будет не менее 4 метров, а пролет превысит пять. Но если размеры помещения позволяют, она станет украшением дома. Расчеты изделия приведены выше, мы расскажем, как своими руками изготовить детали и собрать конструкцию.

Для косоуров берем сухую заготовку из доски твердых пород. Рисуем на картоне или тонкой фанере шаблон с учетом формы выступа и угла наклона. Прикладываем его к балке и зарезаем крепление. На концах косоуров вырезаем пазы крепления к верхней балке перекрытия и нижнему брусу. Пазы обрабатываем наждачной бумагой, чтобы устранить заусеницы. В подготовленном месте на полу к анкерным болтам крепим опорную балку. Для крепления косоуров к потолочной балке можно установить на ней анкера или просто присоединиться способом врубки.

Для изготовления поступок используем сухую доску с толщиной после обработки 35 мм и более, для подступеней достаточно 20 мм. Подступенки можно устанавливать не по краю поступок, а немного углубив, тогда не следует обрезать более широкую доску. Как вариант, возможно не применять подступенки, конструкция получится легче. Длину деталей выбираем с учетом ширины марша плюс перила. Срезаем кромки на поступках, шлифуем заготовки. Сначала на косоурах крепится подступенка, затем поступка. Используем столярный клей и саморезы. Клей нужен, чтобы лестница не скрипела при ходьбе.

Приступаем к изготовлению перил. Они состоят из поручней и балясин. Для балясин используем квадратные бруски, если есть возможность – протачиваем на токарном станке или покупаем красивые резные. Они устанавливаются на ступенях, обычно по одной балясине на каждую. Крепим саморезами, шляпки которых закрываем декоративными заглушками.

Сборка окончена, сталось нанести лакокрасочные средства, которые одновременно защитят дерево от влаги и выполнят декоративные функции. Предварительно еще раз шлифуем собранное изделие, убирая мельчайшие заусеницы, задиры. Для покраски используем краску, лак или защитный бесцветный состав, тонирующее средство. Краску, лак выбираем такие, которые не обладают свойствами создавать гладкую поверхность. На скользких ступенях легко травмироваться.

Винтовая лестница – готовое решение с чертежами

Винтовая лестница для самостоятельного изготовления должна отличаться простым монтажом и быть безопасной. Ширина ступенек играет определяющую роль в предупреждении травматизма. Они у спиральных конструкций забежные, промежуточных площадок нет. Существует несколько способов крепления: на стенах, на косоурах, на больцах. Они достаточно сложны для расчетов и монтажа. Самым лучшим и надежным способом для дома является крепление к стойке.

Конструкцию выполняют из дерева или металла. Деревянное изделие, покрытое лаком, выглядит очень красиво, придает уют. Возможно использование любых твердых пород дерева. Для поручней лучше применить комбинацию дерева и металла. Для ступеней также используют, помимо дерева, металл, искусственный мрамор, стекло. Для стойки отлично подойдет металлическая труба. Ступеньки к ней крепятся на муфтах, болтах или сваркой, в зависимости от материала ступенек. Для центральной стойки применяют также кирпич, бетон, дерево. Главное, чтобы она выдержала нагрузку.

Следует соблюдать , чтобы она была удобной и безопасной. Один из самых важных – расстояние между ступенькой, на которой стоит человек, и той, что у него над головой. Чтобы не задевать головой, оно должно быть 2 метра. По ширине лестница выбирается не меньше 90 см, при размерах более 1,5 м по краю потребуется установка косоура. Лестничный проем должен быть шире диаметра лестницы на 10 см с каждого края, чтобы не поцарапать руки, пользуясь перилами при выходе на второй этаж. Ниже приводим чертежи для расчета спиральной лестницы

Лучший тип винтовой лестницы – с металлической центральной опорой из трубы диаметром 50 мм. Вашему вниманию пошаговая инструкция по ее изготовлению:

1. 1. Опору устанавливаем вертикально, проверяя отвесом и уровнем. К деревянному полу крепим болтами, применяя крепежные изделия, в бетонном заливаем. Крепление подобным способом обеспечит надежность всего изделия.
2. 2. Берем еще одну трубу несколько большего диаметра, чтобы нарезать из нее гильзы. Их нарезаем перпендикулярно высотой 23–26 см. Гильзы должны находить на стойку плотно. Если не удалось подобрать для гильзы трубу нужного диаметра, можно вварить кольца для уплотнения.
3. 3. Затем приступаем к изготовлению ступенек. Они должны быть одинаковыми. Чтобы добиться этого, делаем кондуктор из ДСП и трубы, равной по диаметру гильзе.
4. 4. Укладываем профильную трубу в кондуктор и соединяем сваркой – вышло основание для площадки. Затем соединяем все основания с гильзами сваркой на одинаковом расстоянии от их края. Чтобы выдержать расстояние, используем кондуктор.
5. 5. К нижней части основания со стороны переда привариваем кронштейн, равный по высоте расстоянию между соседними ступенями. Можно сделать и вварить подступенки, что несколько сложнее.
6. 6. Нанизываем гильзы с металлическими площадками на стойку, разворачиваем веером. Привариваем кронштейн, идущий от верхней поступи, к нижней.
7. 7. Свариваем между собой гильзы, устанавливаем перила с балясинами. Способ крепления зависит от материала, из которого они изготовлены. Возможно применение металла, дерева, пластика или их комбинации.
8. 8. Собрав все элементы, зачищаем сварочные швы, всю конструкцию покрываем нитроэмалью. Деревянные части покрываем краской, если текстура богатая – бесцветным лаком или тонирующим средством.

Межэтажные лестницы для человека, имеющего элементарный опыт строительства, создать несложно, а удовольствие от результата будет большим.

Современные коттеджи и частные дома предполагают наличие 2-х и более этажей, причем самый верхний из них может быть как жилым, так и не жилым помещением. В любом случае необходима лестница.

Самостоятельно смастерить надёжную межэтажную или чердачную лестницу из бетона или металлоконструкций достаточно тяжело, чего нельзя сказать о деревянной.

Собрать ее под силу даже начинающему мастеру.

Из этой статьи Вы узнаете, какие виды деревянных лестниц бывают, в чем их отличия, какой материал используется для изготовления пролетов. Кроме того, каждый из Вас сможет сам изготовить лестницу из дерева на второй этаж – в статье мы приведём примерные расчеты и фото.

Виды и типы конструкций

Существует несколько видов конструкций лестниц из дерева:

• Маршевые лестницы . Просты в изготовлении и удобны в использовании, но требуют большой площади помещения. Лестницу маршевой конструкции можно расположить вдоль стены или смонтировать посередине комнаты;
• . Обычно располагают в условиях ограниченного пространства. Так как пропускная способность конструкции очень мала, лучше перемещаться по ней по одному. Винтовая лестница (если строить её самому) обойдется намного дешевле остальных конструкций, а прослужит примерно столько же;
• Комбинированные лестницы . Можно использовать в строительстве частного дома, если планировка позволяет. Чаще всего изготавливаются маршевые лестницы с винтовым элементом.

Типы конструкций деревянных лестниц выделяют следующие:

• Лестницы на больцах – ступени крепятся к огромным навесным болтам (балясинам);
• лестницы на тетивах – лестничный пролет монтируется к балке со специальными вырезами на внутренней стороне встык;
• лестницы на косоурах . Косоур – наклонная балка, поверх которой крепятся ступени.

Из какого дерева можно сделать лестницу

Выбор материала для зависит от предпочтений владельца дома или квартиры, характеристик дерева и стоимости на него. Различные породы имеют свои преимущества и недостатки:

1. Клен . Лестница из данной породы получится самой прочной и долговечной. Цвет – светло коричневый. Недостаток кленовой лестницы – высокая цена.
2. Лиственница . Цвет конструкции – золотисто-желтый или темно-желтый с коричневыми прожилками. Отлично переносит воздействия внешних факторов. Лестница из лиственницы получится прочной и твердой.
3. Дуб . Особенность лестниц из дуба – чем они старше, тем темнее оттенок.
4. Ель . Наиболее популярный материал из-за своей невысокой стоимости. Еловая древесина имеет однородную структуру и светлый оттенок.
5. Сосна . Благодаря низкой плотности древесины, ее очень легко обрабатывать. Дополнительным преимуществом сосны является невысокая стоимость материала. К недостатку сосновой лестницы стоит отнести небольшой срок эксплуатации. Лестницу из сосны лучше всего устанавливать на даче, где она будет использоваться сезонно .

Плюсы и минусы лестниц из дерева

Деревянные лестницы имеют свои преимущества и свои недостатки. Ознакомимся с ними подробнее.

Положительные стороны :

• Низкая стоимость стройматериала;
• экологичность древесины;
• простота обработки;
• возможность монтажа своими руками;
• небольшой вес;
• эстетичный внешний вид.

Отрицательные стороны древесины :

• Невысокая прочность в сравнении с бетонными или металлическими лестницами;
• дерево – природный материал и ему свойственно портиться и видоизменяться. Поэтому через некоторое время могут понадобиться профилактические работы;
• пожароопасность материала.

Материалы для изготовления лестницы

Для монтажа лестницы на второй этаж Вам понадобятся :

• Бруски для ступеней;
• балки для подступенок (опоры для ноги);
• доски;
• балки шириной 30 - 40 мм ;
• брус для косоура – 50*240 мм ;
• шурупы, саморезы;
• столярный клей;
• строительный уровень, угольник, рулетка;
• поручни и , но их лучше приобрести в строительном магазине.

Расчеты лестничной конструкции

Если Вы решили изготовить деревянную лестницу своими руками , продумайте нюансы конструкции: определите ее размеры, рассчитайте число ступеней и опор. Важно изначально представлять, какую функцию будет выполнять лестница: соединять этажи или вести наверх мансарды. (Информацию о самостоятельном утеплении мансарды можно прочитать ).

Начертить схему самому тоже несложно. Чаще всего изготавливают прямую маршевую лестницу. Она соединяет первый этаж со вторым, а в высоту достигает нескольких метров. Для удобства угол наклона конструкции должен быть равен значению в 30-40 градусов .

Обратите внимание! Деревянные дома дают значительную усадку в первые два года после строительства, поэтому угол наклона может измениться.

Итак, для Вашего удобства, мы приведём основные расчеты элементов лестницы (на примере деревянной) стандартной конструкции:

• Длина основания - 3,5-4 м ;
• лестничный пролет – 2,5 м ;
• ширина ступеней – 30 см ;
• высота ступеней – 15-20 см .

Необходимые расчеты

1. 1. Определяем высоту лестницы . Среднее значение величины от потолка до пола – 250 см . К данному значению нужно прибавить толщину межэтажного перекрытия. Его среднее значение 35 см . Получаем:
      250+35=285 см

1. 1. вычисляем количество ступеней : высоту лестницы делим на высоту ступени. Последнее значение (т.е. высоту ступеней) лучше брать усредненное – 17 см . Получаем:
      285 см/17 см =16,76

Значение округляем в большую сторону. Итого получаем 17 ступеней.

1. 1. определяем ширину ступени . Считается, что допустимая ширина проступи (плоская облицовочная часть ступени) может находиться в пределах от 22-40 см . В российской практике для расчета ширины ступени и подъема (подступенок) используют формулу: a + b = 47 см , где а - высота подступенка, b - ширина ступени. Получаем:
      47-16,67=30,3 см

Значение округляем до 30 см . – это и есть ширина ступени.

1. 1. ширина марша лестницы должна быть кратна ширине ступени. В нашем случае это значение значение может быть равным 60 см , 90 см , 120 см . и т.д.
   2. вычисляем длину лестницы . Длина лестницы равна произведению количеству ступеней на их ширину. Получаем:
      17*30= 480 см

• вычисляем длину косоура . Расчеты производим по теореме Пифагора : сумма квадратов катетов равна квадрату гипотенузы. То есть А²+В²=С² . В этой формуле:
  А – высота косоура,
  В – длина лестничного марша,
  С – длина косоура. Получаем:

230400 + 81225 = 311625
Корень этого числа равен 558,23 см . Можно округлить до 560 см .

Совет! Если сделать геометрические расчеты затруднительно, то можно начертить лестницу на бумаге в соответствующем масштабе и измерить угол и длину основания.

Сборка лестницы

Прежде чем приступить к сборке лестницы на второй этаж, нужно определиться с местом установки косоуров (несущей конструкции лестничного марша). Монтаж лестницы (в нашем случае, маршевой конструкции) включает в себя несколько этапов :

1. 1. Установка косоуров . Нижнюю часть косоура крепим опорным брусом. Сверху косоур врубаем в балку потолочного перекрытия.

1. шлифовка лестницы, покрытие защитным составом.
2. лакировка и покраска . Для этого используют валик или кисть. Прокрашивать лестницу нужно в 2-3 слоя , каждый следующий слой нужно наносить спустя некоторое время, чтобы предыдущий слой успел высохнуть.

Стоимость готовой лестницы

Те, кто решил купить готовую деревянную лестницу или сделать на неё заказ , должны знать, что стоимость будет зависеть от сложности конструкции и породы дерева.

К примеру, самая распространенная конструкция маршевой лестницы с поворотом на 90 градусов из сосны будет стоить 60-80000 руб ., из березы – 100000 руб ., из дуба – 150000 руб .

Заказать деревянную лестницу можно в специализированном магазине либо на сайтах компаний. Изготовление лестницы в среднем занимает 5-10 рабочих дней.

Изготовить деревянную лестницу самому либо заказать у специалистов – решать Вам. Самостоятельный монтаж не быстрый процесс, но и у него есть свои преимущества. В первую очередь, это экономия денежных средств и наглядная оценка качества стройматериалов.

О том, как сделать деревянную лестницу своими руками рассказывает это видео .
