Для самостоятельного выведения цыплят можно приобрести промышленное устройство для инкубации. Но также есть возможность собрать инкубатор своими руками в домашних условиях. Самодельный аппарат обойдется значительно дешевле и можно будет подобрать его размер под количество яиц. В таком устройстве можно автоматизировать изменение температуры и настроить регулярное переворачивание яиц в лотках.
Эта статья расскажет о том, как сделать инкубатор своими руками и какие для этого понадобятся материалы.
Основные правила создания самодельного инкубатора
Корпус является основным элементом домашнего инкубатора. Он сохраняет тепло внутри себя и препятствует резким скачкам температуры яиц. Перепады температурного режима могут отрицательно повлиять на здоровье будущих цыплят. В качестве корпуса для инкубатора подойдут следующие материалы:
- пенопласт;
- корпус старого холодильника.
Для размещения яиц используются лотки из пластика или дерева, имеющие сетчатое или реечное дно. Автоматические лотки, снабженные моторами, могут самостоятельно производить переворачивание яиц, в заданное таймером время. Смещение яиц в сторону позволяет предотвратить неравномерный нагрев их поверхности.
При помощи ламп накаливания , в домашнем инкубаторе создается необходимая для развития детенышей температура. На выбор мощности ламп влияет размер корпуса инкубатора, она может варьироваться в пределах 25-1000 Вт. Вт. Следить за уровнем температуры в аппарате помогает термометр или терморегулятор электронного типа с датчиком.
Воздух в инкубаторе должен постоянно циркулировать, что обеспечивается принудительной или естественной вентиляцией. Для маленьких устройств будет достаточно отверстий у основания и на поверхности крышки. Крупным сооружениям, сделанным из корпуса холодильника, необходимы специальные вентиляторы, расположенные в верхней и нижней части. Вентиляция позволит воздуху не застаиваться, а теплу равномерно распределяться в устройстве.
Для непрерывного инкубационного процесса необходимо сделать оптимальное число лотков. Промежуток между лотками, а также расстояние до лампы накаливания должны составлять не меньше 15 см. От стен до лотков нужно оставить зазор в 4-5 см. Диаметр вентиляционных отверстий может составлять 12-20 мм.
Прежде чем размещать яйца в инкубаторе, необходимо проверить работу вентиляторов и равномерность нагрева устройства. После оптимального прогрева, температура в углах аппарата не должна отличаться больше чем на 0,5 градуса. Поток воздуха от вентиляторов должен быть направлен на лампы, а не на сами лотки с яйцами.
Инкубатор из пенопласта своими руками
Достоинствами пенополистирола являются его доступная цена, качественная теплоизоляция, небольшой вес. Благодаря этому, он часто применяется для изготовления инкубаторов. Для работы потребуются следующие компоненты:
Этапы сборки
Перед тем как сделать инкубатор в домашних условиях, необходимо подготовить чертежи с точными замерами. Сборка включает в себя следующие этапы:
- Для подготовки боковых стенок, лист пенопласта нужно разделить на четыре равных квадрата.
- Поверхность второго листа разделяется пополам. Одну из полученных деталей необходимо разрезать на прямоугольники с параметрами 50х40 см и 50*60 см. Меньшая часть будет являться дном инкубатора, а большая - крышкой.
- На крышке вырезается смотровое окно с параметрами 13х13 см. Оно будет прикрываться при помощи прозрачного пластика или стекла и обеспечивать вентиляцию в устройстве.
- Сначала собирается и склеивается каркас из боковых стенок. После высыхания клея, прикрепляется дно. Для этого нужно намазать края листа клеем и вставить его в каркас.
- Чтобы повысить жесткость конструкции, ее необходимо оклеить скотчем. Первые полосы ленты накладываются на дно с небольшим заходом на поверхность стенок. Затем плотно оклеиваются стены.
- Равномерное распределение тепла и циркуляция воздушных масс обеспечиваются при помощи двух брусков, расположенных под дном лотка. Они также изготавливаются из пенопласта, с высотой 6 см и шириной 4 см. Бруски крепятся на клей вдоль стенок дна, с длиною в 50 см.
- На 1 см выше дна, на коротких стенах, проделываются по 3 отверстия для вентиляции, с равными промежутками и диаметром около 12 см. Отверстия будет сложно вырезать ножом, поэтому лучше использовать паяльник.
- Для плотного прилегания крышки к корпусу, по ее краю нужно прикрепить бруски из пенополистирола, с параметрами 2х2 см. От края листа до поверхности бруска должен оставаться зазор в 5 см. Такое расположение позволит крышке заходить во внутреннюю часть инкубатора и плотно состыковываться со стенками.
- В верхней части короба размещается сетка, с закрепленными на ней ламповыми патронами.
- На поверхность крышки монтируется терморегулятор, а его датчик опускается внутрь инкубатора, на расстояние до 1 см от яиц. Отверстие для датчика можно проткнуть острым шилом.
- На дно устанавливается лоток, на расстоянии от стен в 4-5 см. Такое расположение нужно для вентиляции устройства.
- Вентиляторы не являются необходимым элементом, если инкубатор имеет малые габариты. В случае их установки, поток воздуха необходимо направлять на лампы, а не на лоток с яйцами.
Для лучшего сохранения тепла, можно оклеить внутреннюю поверхность инкубатора теплоизоляционной фольгой.
Инкубатор своими руками из корпуса холодильника
Принцип действия инкубатора
во многом сходен с работой холодильника. Благодаря этому можно собрать удобное и качественное самодельное устройство из корпуса холодильного прибора. Материал стен холодильника хорошо сохраняет тепло, вмещает большое количество яиц, лотки с которыми можно удобно расположить на полках.
Необходимый уровень влажности будет поддерживаться специальной системой, расположенной на дне прибора. Перед видоизменением корпуса, из него необходимо убрать встроенное оборудование и морозильную камеру.
Чтобы изготовить инкубатор для яиц своими руками из старого холодильника , потребуются следующие компоненты:
- корпус холодильника;
- терморегулятор;
- шток из металла или цепь со звездочкой;
- лампочки, мощностью 220 Вт;
- вентилятор;
- привод, переворачивающий яйца.
Требования к самодельному инкубатору
Период выведения птенцов обычно длится около 20 дней. Влажность внутри инкубатора в это время должна сохраняться в пределах 40-60%. После выхода цыплят из яиц, ее следует повысить до 80%. На этапе отбора молодняка, влажность понижают до изначального показателя.
Для правильного развития яиц также важен температурный режим. Требования к температуре могут различаться для определенных видов яиц. В таблице 1 показаны необходимые условия.
Таблица 1. Температурный режим для разного вида яиц.
Установка системы вентиляции
Вентиляция регулирует соотношение температуры и влажности в инкубаторе. Ее скорость должна составлять в среднем 5 м/с . В корпусе холодильника нужно просверлить по одному отверстию снизу и сверху, с диаметром 30 мм. В них вставляются металлические или пластиковые трубки соответствующего размера. Использование трубок позволяет избежать взаимодействия воздуха со стекловатой, расположенной под обшивкой стенок. Уровень вентиляции регулируется полным или частичным закрыванием отверстий.
Спустя шесть дней после начала инкубации, зародышам требуется поступление воздуха извне. К третьей неделе, яйцо поглощает в сутки до 2 л воздуха. Перед выходом из яйца, цыпленок потребляет около 8 л воздушных масс.
Существует два вида вентиляционных систем:
- постоянная, обеспечивающая непрерывную циркуляцию воздуха, обмен и распространение тепла;
- периодическая, активирующаяся один раз в сутки для замены воздуха в инкубаторе.
Наличие вентиляции любого типа не отменяет необходимости установки устройства для поворота яиц. Использование автоматического переворота позволяет избежать слипания зародыша и скорлупы.
Постоянная вентиляционная система , размещается во внутренней части инкубатора и выгоняет воздух через отверстия. На выходе происходит смешение потоков воздуха и их прохождение через нагреватели. Потом воздушные массы опускаются и насыщаются влагой от емкостей с водой. Инкубатор способствует повышению температуры воздуха, которая в дальнейшем передается яйцам. Отдав тепло, воздух стремится к вентилятору.
Вентиляция постоянного типа сложнее, чем переменная модель. Но ее работа позволяет одновременно производить вентилирование, обогрев и увлажнение внутри инкубатора.
Периодическая система вентилирования работает по другому принципу. Сначала происходит отключение обогрева, потом включается вентилятор. Он обновляет нагретый воздух и охлаждает лотки с яйцами. После 30 минут работы, вентилятор отключается и приходит в действие устройство обогрева.
Количество яиц в инкубаторе определяет мощность вентилятора. Для среднего аппарата на 100-200 яиц, потребуется вентилятор со следующими характеристиками:
- диаметром лопастей 10-45 см;
- питающийся от сети в 220 Вт;
- производительностью 35-200 куб. м/час.
Для вентилятора должен быть предусмотрен фильтр, который будет защищать лопасти от пыли, пуха и грязи.
Монтаж элементов обогрева
Для повышения температуры в инкубаторе
потребуются четыре лампы накаливания, имеющие мощность в 25 Ватт (можно заменить их двумя лампами, мощностью в 40 Ватт). Лампы равномерно закрепляются по площади холодильника, между дном и крышкой. В нижней части должно остаться место под емкость с водой, которая будет обеспечивать увлажнение воздуха.
Подбор терморегулятора
Качественный терморегулятор способен обеспечить оптимальный температурный режим в инкубаторе. Существует несколько видов таких приспособлений:
- биметаллическая пластина, замыкающая цепь, когда нагрев достиг нужного значения;
- электроконтактор - ртутный термометр, снабженный электродом, отключающим обогрев при достижении необходимой температуры;
- барометрический датчик, замыкающий цепь, когда давление превышает норму.
Терморегулятор автоматического типа обеспечивает удобство работы с инкубатором и значительно экономит время на его обслуживание.
Сбор механизма для автоматического переворота яиц
Стандартная частота переворачивания яиц, устанавливаемая для механизмов, составляет два раза в сутки. По мнению некоторых экспертов, переворачивание нужно проводить в два раза чаще.
Существует два типа переворота яиц:
- наклонный;
- рамочный.
Устройство наклонного типа
периодически наклоняет под определенным углом лоток с яйцами. В результате этого перемещения, зародыши в яйцах меняют свое расположение по отношению к скорлупе и нагревательным элементам.
Рамочное устройство для переворота сталкивает яйца при помощи рамки и обеспечивает их вращение вокруг своей оси.
Автоматическое устройство для поворота яиц представляет собой двигатель, который запускает шток, воздействующий на лотки с яйцами. Сделать элементарный механизм для переворота яиц в корпусе холодильника, довольно просто. Для этого нужно установить редуктор в нижней, внутренней части холодильника. Лотки закрепляются на деревянной раме, с возможностью наклона под углом 60 градусов в сторону двери и по направлению к стенке. Фиксация редуктора должна быть крепкой. Шток присоединяется одним концом к двигателю, а другим к противоположной стороне лотка. Двигатель задействует шток, который приводит лоток в наклонное состояние.
Для синхронизации вывода цыплят нужно подбирать яйца одинакового размера и сохранять равномерный уровень нагрева всего пространства инкубатора. Изготовление самодельного инкубатора требует определенных навыков и умений. Если нет возможности сделать инкубатор в домашних условиях или этот процесс кажется слишком сложным, то всегда можно приобрести готовую модель устройства или же его компонентов, например, механизм для переворота яиц, лотки, вентиляционную систему.
Прежде, чем строить инкубатор надо понять, сколько же яиц вы собираетесь в нем хранить. Дело в том, что инкубатор, рассчитанный на 50 яиц построить легче всего, поскольку распределит ь тепло можно не с помощью вентилятора, а равномерно разместив нагревательные элементы. Итак, приступим к постройке инкубатора.
Корпус
Корпусом инкубатора может быть все, что угодно, начиная от упаковочного ящика или пчелиного улья и заканчивая старым холодильником, главное чтобы площади основания хватило для комфортного размещения яиц. Ведь от стенки инкубатора до края лотка зазор должен быть шесть или десять сантиметров для лучшей вентиляции.
Но как же вентиляцию улучшить? В днище инкубатора проделывают 5 отверстий диаметром не меньше одного сантиметра. Не смотря на то, что на дне должен лежать противень с водой для поддержания влажности воздуха, он не должен закрывать этих дырок, его можно поставить на подпорки высотой 3-5 сантиметров для лучшей циркуляции воздуха. В потолке должно быть застеклённое оконце 10Х10. Стекло надо отодвигать на полтора сантиметра для лучшей циркуляции воздуха. Главное во время работы не забыть про дверцу, чтобы можно было поворачивать яйца и менять воду.
Лоток
Для яиц подбирается лоток в виде рамки с натянутой сверху капроновой сеткой с ячейками 5Х5. Для того, чтобы было легче переворачивать яйца, лоток должен быть в подвижной раме, лишенной дна. С шириной на четыре мм меньше ширины лотка и 10 сантиметров меньше по длине. На узкой стороне рамки надо закрепить рейка на десять сантиметров друг от друга. При повороте подвижной рамки яйца будут поворачиваться тоже.
Подогрев
Как правильно расположить нагревательные элементы?
Лучше всего тепло по инкубатору будет распределяться, если тепловые элементы будут располагаться сверху. В таком случае теплоотдача будет максимальной, поскольку холодный воздух, поступающий из вентиляции снизу, не успеет смешаться с теплым воздухом сверху. Расстояние от яиц до нагревателя разнится от типа этого самого нагревателя.
Если источник тепла точечный (вроде лампы накаливания) то расстояние должно быть минимум двадцать пять сантиметров. Если нагреватель в форме спирали, то десять сантиметров.
Суммарная мощь лампочек, обогревающих инкубатор, должна быть 80 Ватт. Чем меньше Ватт будет лампа – тем лучше.
Контроль за температурой
Не забудьте приобрести терморегулятор. Лучше всего подойдут регуляторы мощностью до 300 Вт.
Видео уроки
Многие заводчики, не располагая лишними финансовыми средствами, строят инкубаторы сами. Такая работа под силу почти всем. Конечно, придется потрудиться. Инкубатор, это не , его создание намного затратнее по времени и по финансам. Но, тем не менее, все возможно.
Самодельная конструкция обладает большим количеством преимуществ:
- минимальные финансовые вложения;
- прочность и элементарность.
- инкубатор можно изготовить на столько яиц насколько это необходимо, в том числе сделать его больше стандартной модели.
Можно найти великое множество разновидностей моделей, выполненных своими руками. А уж для строительства хороши все материалы. Это может быть старый холодильник, ведро с трещиной или тазик.
В данном материале читателям предлагается ознакомиться, как делать инкубаторы своими руками в домашних условиях.
Разнообразие самодельных инкубаторов
У самодельного инкубатора много полезных качеств, в него закладывается необходимое количество яиц, проводится их дальнейшее развитие искусственным путем, который максимально приближен к естественному процессу, а главное, это делается в то время, которое устраивает птицевода.
Простота, надежность и экономичность лишь подчеркивают преимущества самодельной конструкции. Можно не только выбрать желаемый размер устройства, а также обеспечить его необходимыми функциями.
На просторах интернета можно найти достаточно изображений с домашними инкубаторами и чертежами созданными заводчиками. Решив собрать собственную модель нужно с вниманием отнестись ко всем аспектам. Если нарушить температурные условия, или уровень влажности, вывести цыплят не получится − яйца просто испортятся.
Фанерные конструкции
На изготовление инкубатора понадобится несколько листов фанеры. Конструкция предусматривает стены двойной толщины. Свободное место заполняется сухой деревянной стружкой, предусмотренной обеспечить термоизоляцию. Верх и низ такого инкубатора накрывается деревянным брусом.
Верхняя крышка конструируется таким образом, чтобы ее можно было снять. Чертеж предполагает окошко с двойными стеклами. По верхнему краю устройства приклеивают синтепоновый утеплитель, благодаря которому крышка максимально плотно закрывает конструкцию. На края крышки нужно прибить планки. Обеспечить вентиляцию помогут отверстия, которые просверливают на каждой стороне крышки. Регулировать влажность и теплообмен позволит планка из фанеры, она крепится к крышке, но не намертво, а чтобы обеспечить беспрепятственное передвижение по пазам брусков.
Изнутри инкубатор оснащается электропроводкой также необходимо установить патроны, чтобы вкрутить лампочки. Аккуратно прибиваются рейки, которые будут держать лотки. В днище конструкции необходимо сделать несколько дырочек, они также служат вентиляционными отверстиями. Внизу помещаются емкости, наполненные жидкостью.
Яичный лоток делается в виде рамы, снизу крепится сетка из металла. Лоток будет двигаться за счет особого движка, обеспечивающего перемещение. Начальный температурный режим, который устанавливают в фанерных инкубаторах, равняется 38,6 – 39,0 градусов.
Пенопластовые конструкции
Благодаря отменным теплоизоляционным свойствам, очень часто пенопласт выбирают для строительства инкубатора. На листах вырезают фигуры нужного размера, которые потом легко соединить между собой с помощью скотча, в итоге должен получиться куб или ящик. Стены из пенопласта обеспечивают лучшую теплозащиту.
Дополнительно системой обогрева могут послужить 20 Вт лампочки. Этот вариант поможет значительно сэкономить средства, по сравнению с обогревателями, которые также можно использовать для обеспечения теплом инкубатора. Лампы крепятся в верхней части крышки, но при этом соблюдается промежуток в 15 см от яиц.
Выводные лотки изготавливаются или из деревяшек, которые подходят по размерам или используется готовая конструкция. Они устанавливаются по центру, с соблюдением одинакового интервала до обогревательных ламп и емкостей с водой.
При конструировании пенопластового инкубатора необходимо соблюсти необходимое расстояние между стенками и выводковым лотком. Это делается, чтобы обеспечить нужный воздухообмен. Сквозь верхнюю стенку конструкции пропускают стержень, к которой будет крепиться лоток. К стержню крепят ручку и выводят ее на поверхность, с ее помощью будет производиться систематический поворот яиц. Для изготовления лотков используют плотную сетку с размером ячеек 2,5 на 5 см.
Для измерения температуры, прибор крепят таким образом, чтобы деления шкалы находились снаружи. Промеж лампочек ставят емкости с водой. Для увеличения площади испарения делают специальные крепления на емкости, поверх которых укладываются кусочки ткани.
Отверстия сверху и снизу инкубатора позволяют обеспечить конструкцию необходимой вентиляцией и поддержать влажность.
Старый холодильник – новый инкубатор
Не стоит избавляться от старого холодильного оборудования, оно отлично подойдет для изготовления самодельного инкубатора, имея на руках чертежи. Тем более, конструкция готова к работе, нужно внести незначительные изменения.
Для удобства инкубационного процесса из холодильника удаляется морозильная камера. На это место устанавливаются 4 лампочки, имеющие мощность 100 Вт каждая. Для осуществления контроля над выращиванием молодняка можно сделать небольшие окошки в двери бывшего холодильника. Снизу также устанавливается 25 Вт лапочка. Над лапочкой крепят жестяную или стеклянную перегородку. Сверху устанавливаются емкости с водой и смоченная тряпочка, которая увеличивает испарение внутри инкубатора. Яичный лоток помещается выше, на одном с ним уровне размещается термометр, с его помощью можно отслеживать температуру внутри домашнего инкубатора.
Инструкция по строительству инкубатора из пенопласта
Пенопласт является самым популярным материалом, чтобы сделать инкубатор. Его отличает доступность по цене, небольшой вес, и свойства теплоизоляции. Для работы необходимо обзавестись следующими материалами:
- пенопластовые листы в количестве двух штук − их толщина должна быть 50 мм;
- клейкая лента, клей;
- лампочки накаливания на 25 Вт – 4 штуки, 4 патрона;
- вентилятор − можно использовать модель, предназначенную для охлаждения компьютера;
- регулятор температуры;
- выводные лотки;
- емкость для воды.
Перед основной работой нужно сделать подробный чертеж, где будут указаны все необходимые размеры.
Инструкция
- Один лист пенопласта разрезать пополам и каждую половину еще на 2 части, все они должны быть равными. Это будущие боковые стенки корпуса.
- Следующий лист режут наполовину, и одну половину разрезают надвое. Ширина 60х40 см. Кусок 40х50 будет служить дном, а 60х50 – крышка. Она будет хорошо закрываться.
- В крышке делается прямоугольное отверстие – смотровое окошко 13х13 см, которое попутно будет служить вентиляцией. Отверстие можно заделать стеклом или прозрачным пластиком.
- Из четырех равных кусков монтируется каркас. После застывания клея, крепится низ. По периметру лист 40х50 промазывается клеем и потом его крепят в каркасе.
- Для придания инкубатору жесткости короб необходимо оклеить липкой лентой. Низ обтягивают с захватом стен, и потом обтягивают все остальное.
- Чтобы обеспечить хорошую циркуляцию воздуха и равномерный обогрев яиц, находящихся в лотке, его ставят на пару пенопластовых подставок 4х6. Крепеж проходит по днищу широкой стены, немного от нее отступая.
- По коротким стенам в 1 см от днища нужно проделать вентиляционные отверстия их диаметр 12 мм. Обычно сверлят по 3 штуки. Легче всего отверстия проделать при помощи паяльника, т.к. под режущими предметами пенопласт начинает крошиться.
- Для плотного прилегания крышки к инкубатору по краю нужно приклеить небольшие брусочки 2х2 см. Их помещают на расстоянии 4 см от края крышки. Так они будут находиться внутри устройства и плотно прилегать к стенам.
- Патроны для лампочек подвешивают на кусочки сетки.
- Регулятор температуры крепят снаружи на крышки. Сам датчик укрепляют на примерной высоте в 1 см над лотком. Сделать дырочку в крышке для терморегулятора можно острым шилом.
- Лоток устанавливают, соблюдая промежуток между ним и стенами в 4,4 см, чтобы не нарушать вентиляционные параметры.

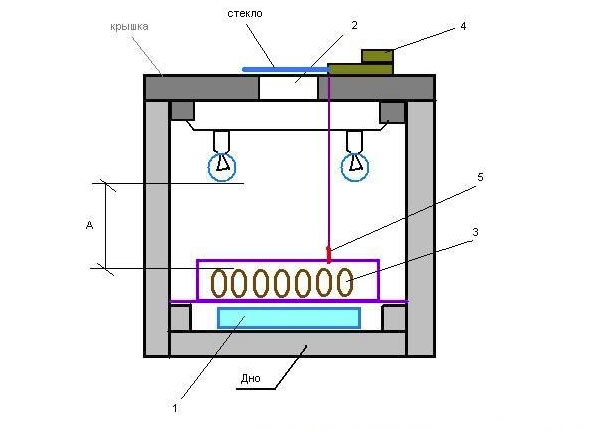

1 – емкость для воды; 2 – окошко; 3 – лоток для яиц; 4 – регулятор температуры; 5 – датчик регулятора температуры.
- Если есть необходимость, можно установить вентилятор. Воздушные потоки от него должны попадать на лампы, а не на лотки, что приводит к высушиванию яиц.
Для создания лучшей теплоизоляции в пенопластовом инкубаторе его можно обклеить фольгой, которая способствует удерживанию тепла.
Как сделать автоматические инкубаторы своими руками в домашних условиях?
Понадобится:
- бруски из дерева, фанера;
- пенопластовый лист;
- яичный лоток;
- сетка 6 на 2 см;
- лампы по 25 Вт – 4 штуки;
- емкость для воды;
- электрический мотор с червячной передачей − некоторые используют моторчики от других инкубаторов АПЛ – 1, 2;
- необходимые инструменты (винты, молоток, сверло, гвозди).
Инструктаж пошаговый:
- Для создания конструкции изначально делается остов в форме короба. По чертежу вырезаются бруски из дерева, сколачивается основа и обшивается фанерой. Отличной теплоизоляцией будет помещенная вовнутрь прослойка из пенопласта.
- Следующий шаг нужно сделать устройство, которое будет автоматически переворачивать яйца. В этой роли отлично выступит электрический моторчик с червячной передачей, необходимая мощность 220 Вт. Такое механизм можно приобрести на специализированном рынке, подойдет электромотор от любого отечественного инкубатора, к примеру, от АПЛ – 1.
- Потом в потолке устанавливается стержень, к нему будут крепиться яичные лотки. Сетку можно сварить самостоятельно или взять имеющуюся.
- Металлические пластины пойдут на изготовление штырька, можно взять уже изготовленный. Он соединяется со стержнем поворота лотков и выводится на поверхность.
- К электрическому моторчику прикручивается прочная штанга (угол 90 градусов), она присоединяется к штырю и лотку. Штанга берется на половину длины хода лотка кверху и книзу.
- На дно устанавливаются лампы и накрываются согласно чертежам пластинами из металла. Тепло будет от них отражаться и равномерно распределяться по инкубатору. Изначально в коробе должна быть проведена проводка, и установлены патроны.
Самым последним шагом будет установка термометра и емкостей для воды. И вот, инкубатор – готов. Останется проделать отверстия для обмена воздуха, после этого можно опробовать аппарат в работе.
Сделать инкубатор своими руками очень просто и под силу даже не очень опытным птицеводам.
Самодельные инкубаторы имеют множество плюсов – низкая стоимость, надежность и простота, возможность сделать конструкцию на большое количество яиц.
Существует огромное множество вариантов самодельных устройств. Иногда для их создания используют самые неожиданные материалы – холодильники, ведра и даже тазики.
В статье рассмотрено, как сделать инкубатор правильно в домашних условиях.
Виды и чертежи устройств
Большинство заводчиков выводят птенцов дома. Далеко не всегда есть наседка, готовая высиживать птиц. К тому же часто нужно получить молодняк в определенные сроки.
Как утверждают опытные заводчики птиц, простой выводной домашний инкубатор иногда может давать до 90% вывода птиц.
Некоторые фирмы производители предлагают приобрести наборы для изготовления домашних инкубаторов.
Но рычажный переворот лотка сложно собрать человеку, не обладающему специальными навыками.
Но если у вас есть соответствующая или необходимые чертежи, то вы сможете сделать инкубатор своими руками без особых проблем даже у себя дома.
Если вы хотите разобраться в том, как сделать инкубатор, вначале нужно выполнить чертежи вашего будущего устройства.
Самодельный домашний инкубатор может быть сделан из различных подручных материалов – деревянных обрезков, старого холодильника или даже из коробки.
Важно позаботиться о хорошей теплоизоляции вашего устройства. На современном рынке представлен большой выбор теплоизолирующих материалов – пенопласт, минвата и многое другое.
Обогрев инкубатора производится с помощью обычных ламп накаливания мощностью 25-40 Вт. Для небольшого устройства хватит 4 лампы. Можно также обогревать инкубаторы электрическими ТЭНами.
Если вы используете лампы, то яйца должны располагаться на расстоянии не меньше 25 см от нагревательного элемента.
Если воздух нагревает нихромовая проволока, то яйца могут быть на расстоянии 10 см от нее. Очень важно не допускать сквозняков, иначе цыплята могут так и не вылупиться.
Из картонной коробки
Самый простой вариант такого устройства для дома можно соорудить из обычной картонной коробки.
Следует приготовить коробку размером примерно 50 на 50 на 50 см.
Внутри обклейте ее бумагой и войлоком в несколько слоев. Вверху сделайте окошко, через которое вы будете следить за процессом.
Для проводов проделайте небольшие отверстия, через которые вы подключите электролампы 25 Вт. Лампы устанавливают на 15 см выше яиц.
Отверстия вокруг проводов заделайте ватой, чтобы важное для будущих птиц тепло не уходило.
Лотки можно сбить из деревянных реек, на стенках коробки также прикрепите рейки, на которые будут крепиться лотки.
Для того, чтобы теплый воздух равномерно распределялся по всей коробке, нужно также установить вентилятор.
Можно использовать вентилятор от поломанного компьютера. Чтобы повысить влажность внутри инкубатора, внизу поставьте небольшую емкость с водой.
Устанавливать такой инкубатор нужно не на пол, а на деревянные бруски, на высоте 15-20 см от пола в таком месте вашего дома, где нет сквозняков.
Из миски или тазика
Такие самодельные устройства для дома отлично подойдут в том случае, если бывают перебои с электричеством.
Для его изготовления вам понадобятся две миски или похожие емкости одинакового размера, желательно чтобы они были металлическими.
Такие круглые емкости будут прогреваться равномерно, а значит и яйца тоже.
Миски ставят одна на другую так, чтобы внутри образовалась полость. С одной стороны — их нужно скрепить между собой мебельными навесами или другим удобным для вас способом.
Таким образом вы получите открывающуюся крышку.
В верхней миске по центру повесьте патрон. Можете прикрепить ее на кронштейне с помощью клея или силикона. Так ваша миска останется целой.
Лучше, конечно, сделать отверстие и вставить в него патрон, но в таком случае вы больше не сможете использовать миску по ее прямому назначению.
В глубокой емкости лампу можно установить горизонтально, а в больших тазах установите несколько лампочек (подберите их количество путем проб).
В нижнюю миску следует насыпать 1,5-2 см песка, потом положить фольгу, а сверху настелить солому или сено.
В фольге проделайте несколько небольших дырочек, чтобы из него испарялась влага. Установить всю конструкцию нужно там, где у вас дома держится примерно одинаковая температура.
Когда вы собрали свое устройство, прогрейте его, а в центр положите градусник на той высоте, где будут лежать яйца.
Время от времени в просохший песок следует добавлять воду. Песок не только увлажняет воздух в инкубаторе, но и служит аккумулятором тепла.
Если свет у вас дома выключат, то вы можете поставить инкубатор в кастрюлю с теплой водой и накрыть одеялом. Так вы сможете не бояться за сохранность своих яиц.
Можно также поставить инкубатор у батареи, а летом – вынести на солнце. Каждый день обрызгивайте яйца водой и переворачивайте их на 180°.
Делаем инкубатор с применением пенопласта
Каркас инкубатора для яиц из пенопласта делают из деревянных брусков, а внутри и снаружи обшивают его фанерой.
В полость между слоями фанеры вставляют листы пенопласта. Некоторые птицеводы оббивают деревянный каркас жестью, а внутри утепляют инкубатор слоем пенопласта.
Через верхнюю стенку конструкции из пенопласта вставлена ось, на которую прикреплен лоток для яиц. Ручка оси выводится наружу, и с ее помощью происходит переворот яиц.
Лотки следует изготавливать из плотной сетки с ячейками 2 на 5 см. Термометр установите так, чтобы его шкала выглядывала наружу. На дне корпуса устанавливают 4 лампы по 25 Вт каждая.
Каждую лампу нужно накрыть металлическим листом толщиной 1 мм. Для этого поставьте вокруг лампы 2 кирпича и на них положите металл.
Между лампами установите жестяные ванночки для воды.
Нескольким отрезкам медной проволоки придайте П-образный изгиб и прикрепите на ванночки, а сверху покройте их отрезками ткани – это поможет увеличить площадь испарения.
В верхней и нижней стенке инкубатора проделайте около 10 отверстий, через которые будет происходить движение свежего и увлажненного воздуха.
Из холодильника
Очень часто заводчики, чтобы построить инкубатор для яиц дома, используют старые холодильники. По сути это уже готовый домашний инкубатор, который следует только немножко доработать для удобства процесса.
Морозильная камера из холодильника удаляется. На ее месте размещают 4 лампы по 100 Вт. В двери холодильника нужно вырезать небольшое окошко для того, чтобы контролировать процесс инкубации.
Внизу также устанавливают одну лампу мощностью 25 Вт.
Над ней крепят стеклянную или жестяную перегородку, на которую ставят лоток с водой и отрезок мокрой ткани для увеличения количества испарений.
Еще выше ставят лоток для яиц, на этом же уровне закрепляют контрольный термометр. Это самая простая схема инкубатора из холодильника. Но есть и более сложные варианты.
Можно сделать устройство, с возможностью осуществлять переворот яиц в процессе. Вначале сделайте корпус жестче.
Для этого на боковых стенках прикрепляют доски, которые снизу соединены брусками. В досках проделайте углубления, в которые вставляют подшипники, благодаря которым будет проводиться переворот яиц.
После этого устанавливают рамки или лотки для яиц, к рамкам крепится трос, с помощью которого осуществляется переворот лотков. Конец троса выводится наружу и закрепляется на двигателе.
Чтобы переворот осуществлялся правильно, следует заранее подготовить чертежи устройства и обсудить их с профессионалом.
В заднюю стенку встраивают вентилятор.
В холодильниках есть желоб, по которому отводится вода, его следует установить в обратном направлении и подавать через него воду вентилятору, когда цыплята начинают выводиться.
Автоматические инкубаторы
Чтобы добиться максимальной производительности, яйца должны находиться в определенных условиях.
Самое важное – это вовремя выполнять переворот яиц и поддерживать необходимый температурный режим, колебания которого должны быть в пределах полуградуса.
Это довольно сложно, поэтому некоторые птицеводы используют самодельные автоматические устройства с терморегулятором.
В роли терморегулятора могут выступать биметаллические пластины, барометрические датчики и электроконтакторы.
Готовые терморегуляторы можно без труда приобрести в магазинах или сделать самому.
Кроме терморегуляции автоматика отвечает также за переворот лотков. Для этого вам потребуется устройство Мечта-12 имеющее напряжение питания 12 В.
Требуется также установить регулятор влажности. Для обеспечения питания можно использовать компьютерные блоки.
Лотки для автоматических инкубаторов лучше купить в магазине.
Лампочки соединяют последовательно по 2 штуки – 2 вверху и 4 внизу. Внизу инкубатора установите ванночки с водой, а сверху – инкубатор.
Когда ваш инкубатор готов, следует протестировать его работу в течении двух-трех суток.
Установите нужную температуру и попробуйте поддерживать ее на протяжении всего времени. Особенно важно, чтобы яйца не подвергались перегреву.
Если яйца пробудут при температуре 41° в течении хотя бы 10 минут, то зародыши погибнут. Перевороты лотков следует обязательно осуществлять 2-3 раза в сутки.
Чтобы добиться максимального вывода цыплят, нужно уделить много внимания отбору и хранению яиц в специальных условиях. Хранить яйца нужно лежа.
Инкубатор своими руками в домашних условиях поможет решить вопрос бюджета при воспроизводстве птичьего поголовья. Можно купить установку, но это дорого. Сложно отыскать готовое оборудование, которое оптимально впишется в домашнюю обстановку. Задачу, как сделать инкубатор в домашних условиях, можно решить самостоятельно. Необходимо определиться, из каких материалов будет конструкция, как будут обогреваться яйца, сколько цыплят хотелось бы получить.
Тонкости установки
Инкубатор для яиц своими руками представляет собой емкость, в которой создаются условия для развития зародышей и появления цыплят. Установка поддерживает в постоянном режиме параметры, близкие к тем, которые возникают при условии, когда курица высиживает цыплят в естественной обстановке.
Основным требованием по режиму, обеспечиваемому в инкубаторе, является длительное поддержание температуры и влажности. В курятнике наседка не может постоянно сидеть на яйцах, и поэтому краткосрочные изменения режима в инкубаторе допускаются (например, при неожиданном отключении электроэнергии), но такие экстремальные обстоятельства должны держаться под контролем. Идеальные условия — поддержание постоянных параметров без перепадов и скачков.
Другой важный фактор — равномерность воздействия на яйцо. В природе эта проблема решается просто: курица периодически переворачивает яйца. В хорошем инкубаторе необходимо учитывать это обстоятельство. Современные устройства выпускаются с автоматическим переворотом яиц. Это должно быть сделано и в самодельном аппарате.
Когда конструкция удалась…
В домашних условиях инкубатор можно сконструировать из различных материалов. Существенно снизить затраты на изготовление помогают подручные средства. Приложив смекалку и фантазию, можно соорудить нужное устройство из старого холодильника, улья, различных емкостей с хорошей теплоизоляцией.
Какие условия необходимо поддерживать
Внутри инкубатора необходимо поддерживать условия, близкие к естественным. Основные требования: температура в пределах +37,2…+38,7 ºС в непосредственной близости от яйца (на расстоянии 10-25 мм) при влажности в пределах 45-62%. От момента проклевывания и до выведения цыплят влажность увеличивается до 75-82%. Равномерность распределения параметров по камере улучшается при использовании в инкубаторе вентиляторов. Желательное условие — наличие принудительного вентилируемого потока со скоростью порядка 4,5-5,5 м/с.
Режим переворачивания яиц определяется их расположением в лотке (вертикально, тупым концом вниз). При таком положении куриные яйца достаточно наклонять в разном направлении под углом 44-50ºС. Утиные и гусиные яйца желательно поворачивать на 85-90°. Возможно и горизонтальное расположение закладки, но в этом случае их придется перекатывать на угол 165-185º. Переворачивание рекомендуется производить ежечасно. Самый минимальный режим — 1 раз за 8 ч. Перед проклевыванием цыплят (за 40-60 ч) можно прекратить процесс переворачивания.
Нарушение условий инкубации приводит к гибели зародышей или появлению цыплят с врожденными дефектами. Длительный недогрев ведет к замедлению развития, а у цыплят нередко наблюдается вздутый живот и незаживающая пуповина. Перегрев во время инкубации также недопустим. При чрезмерной температуре в течение первых 45-50 ч может развиться дефект головы цыпленка, уродство клюва, глазные проблемы. Перегрев перед проклевыванием (за 4-5 суток) способствует порокам сердца, пищеварительной системы и печени. Возможно развитие эктопии. Слишком сильный, даже кратковременный перегрев, способен привести к скреплению зародыша со скорлупой, различным внутренним кровоизлияниям.
Влажность также существенно влияет на качество выводка. Чрезмерная увлажненность ведет к ухудшению развития плода за счет недостаточного использования белка, вызывает повышенную смертность в середине инкубационного периода.
Разные породы требуют различной длительности инкубационного периода. При разведении мясных кур средний срок полной инкубации составляет 512 часов, причем первая наклевка должна начаться через 470 часов после закладки. Массовое вылупление цыплят происходит через 490-500 часов.
Принципы конструирования
Любой инкубатор имеет корпус с достаточной емкостью и надежной теплоизоляцией. Внутренняя его полость формирует рабочую камеру, где и осуществляется процесс инкубации. Яйца укладываются в пластмассовые или деревянные лотки, дно которых выполнено в виде сетки или ряда реек так, чтобы фиксировалось положение каждого яйца. Заполненные лотки устанавливаются внутри корпуса в несколько ярусов с достаточным расстоянием между рядами для переворачивания лотков.
Важнейший элемент конструкции — источник подогрева. В самодельных устройствах чаще всего применяются для этого лампы накаливания мощностью 60-200 Вт в зависимости от емкости рабочей камеры. Еще один вариант — спираль от утюга. Ее нужно поместить в керамическую изоляцию, а место размещения укрыть листом асбеста. Контроль температуры осуществляется в ручном режиме с помощью обычного термометра или в автоматическом режиме с применением терморегулятора с соответствующими реле и датчиками.
Обязательным условием считается обеспечение принудительной вентиляции в рабочей камере. При ее небольшом объеме для этих целей просверливается несколько отверстий в верхней и нижней зоне. Диаметр отверстий выбирается в пределах 14-18 мм. Для увеличенных инкубаторов обязательна установка вентилятора.
При эксплуатации инкубатора возникает естественное желание закладки максимального количества яиц. Однако количество лотков определяется определенными нормами при их размещении в камере:
- от источника тепла (ламп) до лотка должно оставаться расстояние не менее 14-16 см;
- между лотками выдерживается зазор не менее 15 см;
- между стенкой корпуса и ближайшими яйцами должно оставаться расстояние не менее 35-45 мм.
Необходимый инструмент
В зависимости от выбранного типа инкубатора понадобится следующий инструмент:
- болгарка;
- электродрель;
- шуруповерт;
- электрический лобзик;
- ножовка;
- молоток;
- киянка;
- мебельный степлер;
- малярная кисть;
- ножницы;
- плоскогубцы;
- кусачки;
- линейка металлическая;
- рулетка.
Пенопластовый инкубатор
Большую популярность у домашних умельцев имеет инкубатор из пенопласта своими руками. Пенопласт или пенополистирол является прекрасным теплоизоляционным материалом, корпус из него способен сохранять тепло, при этом обладая легким весом.
Изготовление пенопластового инкубатора осуществяется в следующем порядке:
- Подготовка деталей корпуса. Пенопластовый лист (размером 1х1 м) режется на 4 плиты одинакового размера. Аналогичный лист разрезается на 2 части, а затем одна из половин разрезается на 2 неравные части так, чтобы одна имела ширину 60 см, а другая — 40 см. Первый элемент предназначен для изготовления днища, а второй — крыши корпуса инкубатора.
- В элементе, предназначенном для крыши, вырезается смотровое окно размером 14х14 см. Оно затем закрывается стеклом или пластиком.
- Из четырех одинаковых элементов собираются стенки корпуса. Соединение осуществляется с помощью клеевого состава. Днище плотно вставляется в склеенный корпус, причем торцы нижнего элемента промазываются клеем.
- Для повышения прочности корпуса стенки и днище стягиваются скотчем.
- Лоток с яйцами устанавливается на пенопластовых брусках размером 4х6 см, установленных на дне корпуса.
- На расстоянии 10-12 мм от дна в стенках просверливаются по 3 отверстия для вентиляции диаметром 13-14 мм.
- Внутри корпуса закрепляются патроны для ламп накаливания, а на крышке монтируется терморегулятор.
Другие способы изготовления
Самодельный инкубатор из холодильника — это вполне реальный способ использования вышедшего из строя небольшого аппарата. Его трансформация осуществляется в таком порядке:
- Освобождение внутренней камеры холодильника от всех деталей, в т.ч. морозильника.
- С внутренней поверхности верхней части сверлятся гнезда для патронов ламп накаливания и несколько сквозных вентиляционных отверстий диаметром 15-20 мм.
- Задняя стенка после снятия холодильной системы дополнительно укрывается пенопластом для обеспечения теплоизоляции.
- Старые решетки холодильника переделываются в лотки для яиц.
- Устанавливаются датчики температуры внутри камеры, а терморегулятор выводится на боковую стенку снаружи.
- В двери прорезается смотровое окно, которое закрывается прозрачным пластиком.
Достаточно простой и распространенный способ изготовления инкубатора основывается на использовании фанеры или ДСП. Из бруса 40х40 мм изготавливается прямоугольный каркас. Листы фанеры или ДСП утепляются минеральной ватой или пенопластом. Крепление ваты можно осуществить мебельным степлером, а пенопласт приклеивается. Производится обшивка корпуса листами утепленной фанеры или ДСП. На крышке делается смотровое окно по аналогии с пенопластовым инкубатором.
Как изготовить переворотный механизм
При домашнем использовании инкубатора переворачивание яиц чаще всего осуществляется ручным способом. Однако это мероприятие требует достаточно много времени. Процесс можно механизировать путем установки простых приспособлений. Существует несколько вариантов таких устройств.
В небольших инкубаторах можно использовать принцип передвижной сетки. Яйца в лотке фиксируются с помощью сетки, от торцов которой в обе стороны выводятся наружу шнуры. Потянув за один конец, можно обеспечить наклон яиц в одну сторону, а потянув с обратной стороны — наклон изменится на противоположный. Этот ручной способ позволяет поворачивать яйца все одновременно, что облегчает задачу.
Автоматизация процесса предусматривает использование поворотных механизмов. С помощью редукторов обеспечивается медленное вращение вала, которое трансформируется в поступательное движение сетки. Для своевременного включения механизма устанавливаются суточные реле времени. Они же помогают контролировать температуру в рабочей камере.
Инкубатор для выведения цыплят можно сделать своими руками. Сама конструкция установки очень проста. Важно обеспечить в рабочей камере оптимальные условия и поддерживать их в постоянном режиме.
