Чтобы правильно им пользоваться, необходимо получить основные уроки работы фрезером по дереву. На рынке много фрезеров китайского производства, все они одинаковой конструкции и отличаются только мощностью двигателя. Специалисты рекомендуют приобретать более мощный инструмент, так как перечень выполняемых работ значительно расширится. Мастер сможет вырезать узор, делать выборку под четверть, нарезать шипы и выполнить другие операции, связанные с изготовлением мебели.
Творчество без границ
Фрезерное оборудование незаменимо при обработке древесины. С его помощью можно превратить деревянную заготовку в изящное декоративное изделие. Это оборудование чаще всего используют профессионалы, но и любители с опытом тоже смогут его освоить. Использование механизмов - задача не из лёгких , поэтому прежде чем приступить к работе с их применением, необходимо обеспечить себе комфорт и безопасность. Очень важна организация рабочего места. Домашний мастер должен помнить о том, что во время работы есть вероятность повреждения не только фрезы или механического устройства, но и здоровья.
Деревообработка - это не только работа за станком , но и подготовка рабочего места, планирование последовательности выполняемых работ. Прежде чем начать фрезерование, нужно подобрать подходящий тип фрезы для конкретной задачи, с учётом её формы и размера. Следует подобрать скорость работы машины и глубину резки и не забывать о том, что обрабатываемый материал необходимо надёжно прикрепить к столу.
В зависимости от конкретного типа фрезерного устройства правила их использования во многих аспектах разные. На сегодняшний день широко используются вертикально-фрезерные машины, в которых шпинделя расположены над рабочим столом. Они отлично зарекомендовали себя при такой операции, как фрезерование по дереву при обработке краёв полок и круглых столешниц, изготовлении паза, выполнении соединения деревянных деталей. При обработке круглых конструкций незаменимым дополнением является специальный циркуль с опорной пластиной, который обеспечивает точность обработки.
Работая с фрезером, необходимо научиться вести его спокойно, плавными движениями. Ключевым моментом является правильное и безопасное перемещение обрабатываемого материала. Нельзя это делать слишком медленно, поскольку на древесине могут появиться пятна от ожогов, что может привести к повреждению материала.
Сколы появляются при выполнении фрезерных работ по дереву против направления волокон древесины. За один проход надо выполнять фрезерование на глубину до 8 мм, некоторые модели дают возможность настройки с точностью до 0,1 мм. Глубокие пазы и четверти нужно фрезеровать в несколько проходов.
Обработка деревянных деталей
Первое чему нужно научиться - правильно выставлять глубину фрезерования. Для этого необходимо установить нулевую точку. Жёстко установить ее невозможно, потому что при каждой смене фрезы она меняется. Нулевая точка - такое положение инструмента, когда конец фрезы касается материала и фиксируется специальным устройством, которое называется фиксатор.
Необходимо обратить внимание на то, что каждый фрезер имеет различное положение при фиксировании. Для контроля глубины погружения режущего инструмента в тело материала используется упорный штифт с нанесённой шкалой грубой настройки.
При фрезеровании торцевой фрезой сила противодействия от силы резания уводит фрезер в сторону. Чтобы этого не случилось, нужно использовать . Процесс фрезерования выглядит следующим образом. Установить фрезу по разметочной линии, зафиксировать положение упора специальным винтом. Выставить глубину фрезерования и включить машину. Если параллельный упор установлен с левой стороны, тянуть фрезер нужно на себя, когда с правой стороны - от себя.
Для того чтобы выбрать четверть на брусе, нужно установить режущую кромку фрезы по самому краю, зафиксировать, установить глубину четверти, включить фрезер и тянуть его на себя (если упор на левой грани бруса). Фрезерование поверхности узких брусков имеет свою особенность. Проблема заключается в том, что на узкой стороне заготовки фрезер удержать очень трудно. Если он качнётся во время работы, паз получится неточный.
Чтобы избежать этой проблемы, брусок нужно зажать струбциной, параллельно положить точно такой по размеру брусок. Тогда фрезерная машина приобретет две точки опоры и шататься не будет.
Способна заменить работу строгального станка. Для этого понадобятся несколько приспособлений к фрезерному механизму. Выглядит он следующим образом: на две одинакового размера рейки закрепить фрезерный механизм и использовать его как строгальный станок, где вместо вала установлена фреза большого диаметра.
Полезные самоделки своими руками
Для того чтобы сделать что-нибудь полезное, например, шкатулку необязательно иметь целый арсенал сложного оборудования и дорогостоящего инструмента. Можно обойтись минимумом инструментов и механизмов. Для выполнения столярных работ понадобятся:
В качестве материала использовать можно абсолютно всё - например, обрезки паркетной доски, куски фанеры и отходы плиты ДСП, но обязательно с прямым углом. Для упрощения работы нужно сделать простенький фрезерный стол. Для обработки заготовок понадобится прямая пазовая фреза большого диаметра. Процесс выглядит примерно так. На самодельном столе построгать торцы обрезков паркетной доски. Разметить боковины шкатулки и при помощи лобзика убрать всё лишнее.
Полученные заготовки необходимо обработать рейсмусом, чтобы выдержать размер всех боковин. При отсутствии рейсмуса можно воспользоваться фрезерным столом. Для этого установить упор по размеру заготовки и двигать деталь между упором и вращающейся фрезой по направлению к себе. Следующую операцию по калиброванию боковин по длине выполнить лобзиком.
Соединить боковины между собой можно на ус. Для этого нужно фрезеровать торцы боковин конической фрезой с углом в 90 градусов. Сделать это можно с помощью фрезера. Таким образом, торцы боковин имеют одинаковые скосы в 45 градусов. Далее нужно сделать пазы в боковинах для донышка. Для этого применяется торцевая фреза диаметром 6 миллиметров, равная толщине фанеры. Соединяются детали при помощи клея. Изделие выглядит аккуратно и красиво как снаружи, так и внутри. Что ещё можно сделать ручным фрезером по дереву? Всё что угодно: например, полку для вещей, ящики для хранения овощей или инструментов, кухонную мебель.
Ящик для инструментов
Для того чтобы изготовить ящик для инструментов, необходимо укрепить столярное соединение боковин, вставив дополнительные шипы. Операция называется нарезка шипов ручным фрезером. Выполнить её вручную очень сложно, поэтому нужно изготовить несложное приспособление - фрезерный стол. Принцип его изготовления простой:
Устройство для нарезки шипов в доске работает следующим образом. Разметить место фрезерования и, прижав доску к упорной планке, выполнять движение кареткой, направляя её на режущий инструмент. Полученное шиповое соединение деталей будет прочным и надёжным.
Как изготовить филёнку
Одна из наиболее часто выполняемых столярных операций - это изготовление филёнки. Оно выполняется специальной фрезой. Для качественного выполнения работы необходимо к столешнице фрезерного устройства изготовить простое приспособление. Для этого понадобится толстослойная фанера размером 500 х 300 х10 миллиметров. Для выхода фрезы вырезается отверстие диаметром 100 миллиметров. К столу струбцинами крепится параллельный упор. Фреза выставляется с учётом расстояния от поверхности стола до острой кромки режущего инструмента в один миллиметр. Обрабатываются последовательно все стороны заготовки. Толщина филёнки регулируется подъёмом фрезы.
Используя ручной фрезер, очень просто создать мебельный фасад на дверках. Для этого потребуются фигурная торцевая фреза, копировальная втулка и шаблон из фанеры. Технологический процесс очень простой:
- прикрепить шаблон к заготовке, применяя тонкие гвоздики;
- установить и зафиксировать глубину погружения фрезы в древесину;
- установить копировальную втулку на фрезерный механизм;
- фрезерную машинку, прижимая к шаблону, вести по его контуру.
В результате получается аккуратный рисунок мебельного фасада.
Дёшево и сердито
Резьба по дереву - это всегда красиво, богато и дорого. Этим занимаются талантливые люди, художники или скульпторы. Но есть такие способы резьбы, которыми может заниматься любой человек. Например, вырезать узоры ручным фрезером по дереву очень легко. Работа выполняется торцевой фрезой малого диаметра по контуру рисунка. Для этого нужно подобрать доску твёрдой породы, прибить трафарет, вырезанный из картона, и фрезеровать по шаблону.
Для работы подойдёт фрезерная машинка любой мощности. Желательно, чтобы она была лёгкая и удобная, тогда проще будет копировать рисунок. Поэтому не нужно заморачиваться, какой выбрать фрезер для начинающих, главное - подобрать фрезы диаметром от 2 миллиметров. При работе нужно проявить усердие, чтобы ровно пройти тонкой фрезой по контуру рисунка и не сломать её. Следующий шаг - углубление фона, для этого применяется фреза-флажок большого диаметра.
Опасные факторы
Фрезерные станки требуют соблюдения полной безопасности и высокой квалификации работника. При применении электрических машин могут произойти несчастные случаи, вызванные выбросом материала при фрезеровании. Поэтому исполнитель работ должен иметь специальную рабочую одежду.
Если в процессе фрезерования выделяется сильная пыль, нужно иметь защитные очки. Максимальную безопасность в этой ситуации предоставляют специальные струбцины и тиски, эффективно удерживающие заготовку, предотвращая её выброс. Нельзя руками удерживать заготовку в зоне вращения фрезы или непосредственно касаться вращающегося инструмента. Необходимо применять специальные прижимные приспособления для продвижения детали во время фрезерования.
Фрезерование — обработка резанием металлов и неметаллических материалов, при которой режущий инструмент – фреза — имеет вращательное движение, а обрабатываемая заготовка — поступательное.
Применяется для обработки плоскостей, криволинейных поверхностей деталей, резьбовых поверхностей, зубьев зубчатых и червячных колес и т. д.
Осуществляется на фрезерных станках.
Такое определение дает Политехнический словарь (Москва, «Советская энциклопедия», 1989). Оно явно требует дополнения, ведь совершенно не упомянута возможность фрезерования ручным электроинструментом. Именно ей и посвящена наша статья.
Начнем с того, что ручные фрезеры бывают разные: кромочные, штанговые, бесштанговые и просто специализированные, например, для врезки дверных замков или ремонта оконных рам. Подробно остановимся на самых универсальных и, как следствие, самых популярных — штанговых.
Такой инструмент состоит из двух частей: верхней, куда входят мотор, рукоятки, цанговый зажим, фиксаторы вертикального положения, и нижней — со штангами, опорной подошвой и револьверным упором. Машины этой разновидности отличаются тем, что позволяют погружаться в обрабатываемый материал на требуемую (в пределах возможностей) глубину.
На примерах конкретных операций рассмотрим важные особенности конструкций современных устройств данного типа.
Готовимся к работе
Начнем с азов — подготовки к работе. В зависимости от материала и задачи выбирают фрезу. Для мягких пород древесины, фанеры, МДФ и алюминия применяют насадку с ножами из быстрорежущей стали (HSS), не возбраняется и более дорогая, точная и стойкая, с твердосплавными лезвиями (НМ).
В остальных случаях — ДСП, древесина твердых пород, композитные составы типа искусственный мрамор и тому подобное — использование НМ обязательно. Как уже упоминалось, одна из важных особенностей твердосплавных лезвий — точность: они оставляют более чистую поверхность.
В зависимости от диаметра фрезы и материала устанавливают частоту вращения. Поскольку регулировочное колесико обычно маркируют в условных единицах, придется воспользоваться инструкцией, где указывают, когда что нужно выставлять. Вообще говоря, настройка оборотов — очень ответственная процедура.
Во-первых, оснастка большого диаметра может не выдержать слишком высокую скорость, во-вторых, важно правильно подобрать режим. При завышенной частоте есть риск «прижечь» заготовку, при заниженной — падает производительность и ухудшается качество обработки.
Определившись с оборотами и типом фрезы, устанавливают оснастку. Сделать это верно помогут риски на хвостовике — ориентироваться нужно на них. Если требуется отступить от предписания (или его попросту не оказалось), пользуются простым правилом — фиксируют 2/3-3/4 от общей длины хвостовика.
Покупая «расходку», важно помнить, что диаметры зажима бывают разные. Обычно встречаются цанги под хвостовик 6, 8 или 12 мм. Не отыскав оснастки нужного размера, печалиться не стоит — просто смените цангу. Она представляет собой вставку, расположенную внутри полого вала привода и зафиксированную гайкой.
Итак, пора зажимать фрезу. Делают это рожковым ключом, предварительно закрепив вал. В моделях попроще понадобится второй ключ, в инструментах среднего уровня есть кнопка-стопор, но самый удобный фиксатор оборудован еще и «трещоткой» — в таком случае даже перехватываться не придется.
Фрезу зажимают в цангу, пользуясь рожковым ключом и механизмом блокировки вала. Если последнего не предусмотрено, понадобится второй ключ. В данном случае установка упрощена донельзя - стопор снабжен переключаемой (отворачивание/ заворачивание) «трещоткой». Фрезу зажимают, руководствуясь разметкой на ней или исходя из общего правила (2/3-3/4 длины хвостовика).
«Голову» инструмента опускают до упора фрезой в поверхность, после чего ее удобно фиксировать. Далее, исходя из вылета режущей оснастки и желаемой глубины обработки, выбирают самую низкую из подходящих «ножек» револьверного упора. Это позволяет проходить заготовки в несколько приемов, не повторяя точных регулировок.
Зачастую положение каждой «ножки» можно подстроить в небольших пределах. На выбранную «подставку» опус кают опорную штангу, предварительно отпустив ее зажим. Не фиксируя ее, а лишь прижимая пальцем, перемещают по ней подвижный указатель, добиваясь его совпадения с нулем мерной линейки.
Штангу поднимают до совпадения указателя с требуемым делением измерительной шкалы и зажимают ее фиксатором.
Если операция требует точности, хороший фрезер позволяет скорректировать установленное значение глубины. Его изменяют, не ослабляя (чтобы не сбить) фиксации опорной штанги, а вращая регулировочное колесико. Это можно сделать заранее, добившись точного совпадения рисок указателя и шкалы, или после пробного прохода.
При опускании «головы» фреза войдет в заготовку на глубину, выставленную на откалиброванной шкале.
Глубина фрезерования
Следующий этап настройки — установка глубины погружения. Она задается вертикальным упором, который может иметь несколько ступеней регулировки. Наиболее ходовая — положение самого упора. Уперев его в самую низкую из ножек «револьвера» (если это возможно), ослабляют фиксаторы упора (обычно реализован барашковый зажим) и самой «головы» и опускают ее до касания фрезой поверхности.
Заметим, что вовсе не обязательно использовать заготовку, лучше проделывать данную операцию на плоскости верстака, без риска повредить деталь.
Теперь нужно зафиксировать подвижный упор или просто придерживать его одной рукой, а другой установить подвижный указатель (он «ездит» вверх-вниз) напротив нулевого деления мерной шкалы, тем самым откалибровав линейку. Все, она готова к работе.
Перемещая упор и следя за указателем, настраивают глубину и затягивают винт подвижного упора. Если фрезер «из простых», то юстировка закончена. В ином случае глубину погружения подгоняют более точно. Положение подвижного (уже закрепленного) упора изменяют с точностью до десятых долей миллиметра, поворачивая регулировочное колесико.
Оно имеет фиксаторы («перещелкивается» по делениям) или просто туго вращается. Первый вариант лучше, так как установка не собьется в процессе эксплуатации. Хорошо, когда такая регулировка реализована в широких пределах, и очень удобно, когда ее можно производить непосредственно во время работы.
Фрезерование
Не вдаваясь в особенности операций и пропустив пункт «Позиционирование машины на плоскости», расскажем, как приступать к работе. Установив максимальную глубину погружения, ее по необходимости «разбивают» на несколько ступеней — для этого предназначен револьверный упор. В подавляющем большинстве случаев он имеет три регулируемые ножки.
Иногда их больше, например, восемь, что, впрочем, не считается признаком высокого класса инструмента, а скорее говорит об оригинальности. Не трогая ту ножку, по которой выставляли глубину погружения, задают ступени более высокими. Логика действий тут та же, что и в случае с оборотами, — слишком большое сечение прохода зараз приведет к медленному перемещению и «прижогу» материала, слишком маленькое — к потере производительности.
Важен оптимум. Поворачивая барабан и перемещаясь от высокого упора к низкому, двигаются по заготовке до нужной глубины.
Начиная каждый проход, действуют так. Включают мотор, опускают фрезу (в материал или за пределами заготовки в зависимости от ситуации) и фиксируют «голову» стопором. Если проходов несколько или нет уверенности в том, что операция удалась, ее повторяют. Важно помнить, что двигаться по заготовке нужно в строго определенном направлении — материал навстречу вращающимся ножам.
Вести фрезер «задом наперед» нельзя, так как это приведет к появлению брака. Направление движения обычно указано на подошве стрелкой; для всех моделей оно одинаково.
Несколько слов о штанговом механизме подъема/опускания «головы». Важно обратить внимание на класс изготовления. Перемещение должно быть плавным и легким, без перекосов и люфтов. Хорошо, когда стопор действует на две штанги — при такой компоновке жесткость и точность фиксации выше.
Надеемся, что читатель уже понял, что главное во фрезере - регулировки. Они обязаны обеспечить точность (это, к слову, во многом зависит от жесткости элементов конструкции) и удобство. Но если углубиться в тонкости выполнения операций, станет ясно, что не менее важно и другое - система.
Под ней подразумевается ручная машина с приспособлениями для ее позиционирования на плоскости (без последних от фрезера будет мало толку, по крайней мере универсальность сильно пострадает). Рассказ о системе «фрезер + направляющий аппарат» начнем с наиболее простых случаев.
Фреза с опорным подшипником
Самым элементарным и компактным устройством, задающим положение машины, становится сама фреза, если она дополнена миниатюрным шариковым подшипником. Он располагается под или над режущими ножами и соответственно опирается на верхний или на нижний край кромки. С помощью такой оснастки получают фасонные кромки или нарезают пазы под соединение, окантовку, уплотнитель и т. д.
К достоинствам метода отнесем необременительность подготовительных операций (нужно настроить только вертикальное положение) и возможность точной обработки скругленных и криволинейных кромок (типичный пример — столешница). Недостатки вытекают из достоинств - сделать кривое ровным не удастся.
Параллельный упор
Все вышеперечисленное под силу и обычной фрезе без опорного подшипника (она дешевле), если использовать копировальное кольцо или параллельный упор. Начнем с упора. Им комплектуют все без исключения фрезеры, но это не значит, что он у всех одинаков. В самом простом случае упор представляет собой гнутую металлическую пластину на двух стальных штангах с вырезом по центру.
В подошве фрезера для них предусмотрены направляющие с фиксаторами. Для обеспечения жесткости их делают длинными (во всю плиту) или короткими, но двойными — на каждую штангу по две разнесенных. Фиксация происходит минимум в двух точках (по одной с каждой стороны), максимум — в четырех.
В «примитивном» варианте такой упор имеет существенные недостатки — низкую жесткость штампованной конструкции, сложность точной настройки положения, ограничения по диаметру используемой фрезы (она должна помещаться в центральный вырез), невозможность отрегулировать базу опорной поверхности. По мере усложнения аксессуар избавляется от этих недостатков. Для примера рассмотрим самую интересную конструкцию, опуская промежуточные.
Штанги фиксируют в подошве не отдельными зажимами, а одним, действующим сразу на две стороны, — так сподручнее. После того как «штыри» зажаты, выставляют положение опорного башмака - он выполнен не заодно со штангами, а способен по ним перемещаться. У него тоже два зажима с одним (что удобнее) или двумя стопорными винтами.
После грубой настройки ослабляют дополнительный фиксатор и двигают опорную часть башмака, вращая юстировочное колесико. Как и в случае с вертикальной настройкой, здесь присутствуют мерные деления. Выставив требуемое значение, дополнительный стопор фиксируют.
Далее при необходимости раздвигают или сближают накладки, тем самым расширяя базу и/или подгоняя размер центрального промежутка между ними под фрезу конкретного диаметра. Заключительное и важнейшее замечание — основа механизма не стальная штампованная, а отлитая из легкого сплава.
Параллельный упор пригодится при работе с кромкой или при фрезеровании в поверхности на заданном удалении от края. Работают как по ровному контуру, так и по криволинейному. «Минусы» у такого устройства позиционирования таковы: ограничение отступа от края и сложность процесса.
Качественное фрезерование требует определенной сноровки и твердой руки. Например, легко «завалить» линию в начале и в конце заготовки, когда упор контактирует с кромкой не по всей длине базы. Если отступ велик, возрастает и риск уклониться от перпендикуляра с кромкой (или касательной к ней, когда она криволинейна).
Для удобства и точности работы регулируют базу бокового упора. При максимальном сближении губок легче начинать и заканчивать проход. Сближая «башмаки», необходимо помнить о том, что при опускании фрезы она может встретиться с ними, если отступ от края незначителен.
Максимально расширенная база облегчит длинные проходы на большом удалении от края, когда велик крутящий момент, уводящий линию упора от перпендикуляра к кромке.
Фрезер устанавливают на линию разметки, упор подводят к кромке и фиксируют. В данном случае обе штанги зажимают вращением одной рукоятки, обычно - несколькими «персональными» винтами.
Отпустив фиксатор механизма прецизионной регулировки, вращают котировочный винт, добиваясь точной установки упора.
После окончания настройки механизм фиксируют.
Точная настройка позволяет добиться полного совпадения линии разметки и оси фрезы. Для облегчения процедуры на подошве делают «мушку-прицел», по которой легче ориентироваться.
Направляющая шина
Когда речь идет о прямой линии, хорошей альтернативой параллельному упору считается направляющая шина. Ее закрепляют с произвольным отступом от края и под любым углом к нему. На штанги вместо упора устанавливают специальный башмак — он скользит по шине и задает положение фрезера. Из-за опоры на направляющую может возникнуть перепад высот, так как машина приподнимается над заготовкой. Чтобы не держать ее на весу, выдвигают опорную ножку (если она предусмотрена).
В особой комплектации подобные направляющие служат еще и для точного фрезерования отверстий, что особенно актуально при изготовлении мебели (на линейке есть отверстия со стандартным шагом, на машине — стопор; остается только выбирать нужные позиции и засверливаться).
Важное замечание: набор деталей для работы по направляющей докупают не во всех случаях; он должен присутствовать в списке аксессуаров производителя и подходить к конкретному фрезеру.
Шину фиксируют относительно заготовки. Фрезер позиционируется по ней при помощи «башмака», аналогичного боковому упору, и может размещаться на разном удалении от нее. Поскольку на шину опирается лишь часть платформы, выдвигают дополнительную «ножку».
Копировальное кольцо
В некоторых случаях копировальную втулку устанавливают одним движением, центровка в таком случае не требуется.
Есть и другие дополнительные приспособления, но о них позже. Сейчас же расскажем о копировальном кольце — одном из обязательных атрибутов ручного фрезера, почти всегда входящим в комплект поставки. Приспособление очень простое, но удобное в работе и полезное.
Как правило, это штампованная стальная пластина с выступающим кольцевым бортиком вокруг центрального отверстия, который и служит упором, отслеживающим копировальный шаблон. Втулку подбирают под конкретную фрезу. В идеале она должна проходить сквозь центральное отверстие с небольшим зазором. Иными словами, не стоит полагаться на то единственное кольцо, что прилагается к инструменту.
Чаще всего втулка нуждается в центрировании специальным конусом. Его вставляют в цангу (до упора в копировальное кольцо), тем самым выравнивая положение, и лишь затем окончательно затягивают крепежные винты. Иногда вместо последних используют быстрозажимные фиксаторы, тогда ничего центрировать не нужно.
Принцип действия оснастки прост — выступающий кольцевой бортик в центре ведут вдоль шаблона. При этом фреза повторяет изгибы на заготовке. Главный «минус» у такой «приспособы» один — невозможно получить точную копию — она всегда будет больше оригинала.
Подобный метод удобен в серийном производстве (естественно, речь о бытовых масштабах) или когда заготовка достаточно ценная и ради ее обработки стоит изготовить шаблон.
Для точной и удобной работы фрезер должен иметь гладкую подошву. Когда копировальная втулка не используется, паз, предназначенный для нее, закрывают кольцом.
Для точной и удобной работы фрезер должен иметь гладкую подошву. Когда копировальная втулка не используется, паз, предназначенный для нее, закрывают кольцом.
Подобная втулка с нужным диаметром опорного кольца, ее привинчивают, но крепежные винты не затягивают.
Для точного позиционирования втулки устанавливают центрирующий корпус. Его, как обычную фрезу, зажимают в цангу (с той лишь разницей, что опорная подошва при этом прижата к корпусу).
После установки конуса стопор механизма опускания освобождают, и подошва под действием подъемных пружин прижимает конус ко втулке, тем самым точно центрируя ее. Вновь зафиксировав стопор, винты крепления втулки надежно затягивают.
Если шаблон дает надежную опору только одной из сторон платформы, с другой выдвигают и фиксируют стопорным винтом дополнительную «подпорку». Если этого не сделать, велик риск проиграть в точности.
Угловой упор
Получить точную (один в один) копию с оригинала реально, установив угловой упор со щупом (как и многие другие аксессуары, его докупают отдельно). В этом случае заготовку располагают не под, а над шаблоном. Для точной подгонки размеров может быть предусмотрена настройка положения щупа.
Кстати, если установить вместо кронштейна со щупом опорную плиту или регулируемый упор для работы в горизонтальном положении, получится инструмент для фрезерования кромочных накладок заподлицо.
Циркуль
Частный случай криволинейной резки — по радиусу. Отдельно докупаемая линейка-циркуль поможет выполнить ее без шаблонов, а значит, точнее и с меньшими усилиями.
Подошву фрезера жестко привинчивают к «циркулю»; радиус задают перемещением по направляющей «центра». Центрирующий штифт вставляют в просверленное в заготовке отверстие. Существуют конструкции, в которых «циркулем» служит боковой упор или дополнительное приспособление, устанавливаемое на штангах.
Недостаток подобной конструкции - не каждая фреза пройдет сквозь предусмотренное в подложке отверстие.
Пылеотсос
Об общих особенностях ручных фрезеров, пожалуй, все. Отметим только, что важное значение имеет система пылеудаления, ведь место «прописки» этого инструмента — мастерская. Стандартный вариант — кожух, закрепляемый снизу, под параллельным упором. Эффективность такого сборника средняя, как и другой разновидности — бокового «отбойника». Лучше, когда его ставят сверху, правда, лишь в том случае, если верхнее отверстие для фрезы не слишком велико.
Примеры использования
Что касается наиболее известной работы для фрезера — по кромке — здесь комментарии излишни, все и так ясно: выбирают насадку под нужный фасон и материал, способ позиционирования на плоскости (фреза с опорным роликом, копирование по шаблону с помощью втулки или углового упора, по самой заготовке с помощью бокового упора или направляющей шины) и приступают к делу. Не требуют разъяснений и действия с выборкой пазов на плоскости (декоративных или технологических).
А что еще умеет фрезер?
Следующая группа типовых задач — врезка. Большинство моделей без труда справляются с подготовкой посадочных мест под накладные или мебельные петли. Более совершенные, с увеличенным вертикальным ходом, помогут с установкой врезных замков.
Обширная область применения ручных фрезеров связана с соединением деталей из древесины и ее производных. Наиболее просты (не требуют сложной оснастки) соединения типа шип-паз и переплеты. Их используют при изготовлении окон, дверей и многих других сборных столярных изделий. Как правило, применяют две парные фрезы (профиль и контрпрофиль). Как уже упоминалось, инструмент облегчает точное засверливание под нагели.
Достаточно дорогое, но оправдывающее свою цену приспособление — шипорезное. По сути, это сложный и точно выполненный зажим для заготовок, дополненный копировальным шаблоном. Работают по нему со специальной копировальной втулкой. Она не только опирается на плоскость шаблона, но и «держится» за него с обратной стороны за счет небольшого бортика.
Закрепляют сразу две или четыре сопрягаемые детали (с другого края, с каждой парой работают отдельно), при этом специальные упоры задают требуемое смещение заготовок друг относительно друга. Далее настраивают фрезер. Зажимают насадку специальной формы («ласточкин хвост») и в соответствии со справочной таблицей задают глубину фрезерования. От нее зависит плотность соединения, то есть зазор в паре шип-гнездо.
При точной настройке несложно добиться «нулевого» зазора — после сборки внатяг конструкция будет плотно держаться без клея и других дополнительных мер фиксации. Такие соединения применяют, например, при изготовлении мебели из массива древесины ценных пород.
Несложно получить соединения и под прямой шип — потребуются другие шаблон и насадка.
В рамках нашей статьи мы кратко обрисовали основные технологические операции, на самом же деле их гораздо больше. Что и неудивительно, ведь фрезер используют даже в художественных целях для нанесения гравировок (опять-таки специальной — перьевой — фрезой).
Важно понимать, что этот инструмент, за редким исключением, — вещь не самодостаточная и требует всякого рода оснастки и приспособлений. Без них он едва ли раскроет и четверть своих возможностей.
Именно по этой причине к покупке стоит отнестись максимально ответственно, обратив внимание не столько на сам аппарат, сколько на перечень фирменных (иные могут и не подойти!) аксессуаров к нему.
Фрезы
Работая с упором или направляющей и используя специальную фрезу, делают пазы для установки мебельных петель. Для точного продольного позиционирования отверстий можно воспользоваться специальной шиной, позволяющей жестко фиксировать положение фрезера через стандартные промежутки длины.
Некоторые шипованные соединения получают при помощи одной фрезы (контрпрофиль не нужен).
Специальные фрезы, необходимые для изготовления переплета.
Одна из фрез (профиль) формирует кромку детали; парной (контрпрофиль) «проходят» торец сопрягаемой заготовки.
Одна из фрез (профиль) формирует кромку детали; парной (контрпрофиль) «проходят» торец сопрягаемой заготовки. Такая оснастка удобна в работе и к тому же позволяет фрезеровать криволинейные кромки.
Такая оснастка удобна в работе и к тому же позволяет фрезеровать криволинейные кромки.
Шипорезное приспособление
В зависимости от типа шаблона устанавливают фрезу. Регулируя глубину ее погружения, задают плотность соединения. Его можно собрать внатяг или на клею (для него необходимо предусмотреть зазор). С помощью специальных окон в шаблоне задают продольное положение упоров заготовки и поворачивают их соответствующей шаблону стороной.
На фрезер устанавливают специальную копировальную втулку. Для повышения точности вертикального позиционирования она имеет бортик на опорном кольце, позволяющий захватить пластину шаблона с двух сторон.
Руководствуясь общим правилом ведения инструмента против хода фрезы, заготовку проходят от центра к краю. Предварительно рекомендуется сделать подрезку (пройти шаблон по выступам, не «заходя» в них) - это позволит избежать сколов.
Фрезер для резьбы по дереву представляет собой разновидность специального ручного инструмента, посредством которого в домашних условиях своими руками есть возможность исполнять различные типы работ по дереву. Специалисты, которые могут управляться с фрезером, могут с его помощью создавать весьма различные изделия для различных целей. Тем более, такой инструмент как фрезер для резьбы по дереву поможет вам в тех случаях, когда есть необходимость врезания дверных замков, прорезание необходимых отверстий или пазов, мебельных петель и тому подобных элементов.
Резьба по дереву фрезером - основные моменты
Для того чтобы научиться правильно работать с фрезером, сначала рекомендуется уяснить, что это за инструмент и в чём заключаются принципы его действия. Итак, фрезер - это инструмент для обработки древесных заготовок, предназначенный, в том числе, и для выполнения весьма тяжёлых сложных и творческих работ. Основной рабочий элемент инструмента - это фреза, посредством действия которой, собственно, и обрабатывается заготовка. Её конструкция включает в себя рабочую головку с режущими деталями разнообразной формы и хвостовик.
Разновидности работ по дереву с помощью фрезера
В зависимости от конечной цели назначения, а также используемых при создании изделий из дерева различают несколько разновидностей фрезерных работ.
     |
Среди них:
1) фрезеровка кромок профилированных деревянных элементов;
2) фрезеровка различных пазов (технологических, декоративных);
3) фрезеровка необычных элементов;
4) фрезеровка художественных изделий.
С помощью фрезера любой хозяин может самостоятельно изготовить дома различные изделия. Например, плинтус, наличник и т.д. Подобные кромки можно использовать для создания домашней мебели, для разнообразных поделок, в декоративном оформлении предметов обихода или других вещей.
Для данного типа фрезеровки вам потребуются специальные кромочные фрезы с направляющим подшипником на рабочей головке. Во время исполнения изделия подшипник прижимается к кромке обрабатываемого участка детали, обеспечивая необходимое конкретное расстояние между изделием и фрезой. Здесь умелец также может взять на выбор различные типы кромочных фрез, отличающиеся по форме. К примеру, профилированные фрезы помогут вам создать фигурные кромки на торцах. Для того же, чтобы кромка приняла вид конкретного углового скоса, могут применяться конусные фрезы. Имеются также и дисковые разновидности фрез, посредством которых на детали можно сделать прямоугольный паз соответствующей нужной вам глубине. Фальцевые и галтельные типы таких инструментов чаще применяют при создании декоративных деревянных изделий.
     |
Резьба по дереву фрезером часто требует выбора определённых по разным параметрам отверстий или выемок, равно как и разных канавок отличных по форме для изделий из древесины, как открытого, так и закрытого типа. Изделие может состоять из разъёмных или неразъёмных элементов при сочленениях «паз-шип», а также другими возможными переплётами, исполнение которых требует максимально точной и правильной работы (скажем, при изготовлении окон или дверей).
Чтобы выполнить подобные работы, вам потребуются две противопоставленные фрезы, которые расположены симметрично одна по отношению к другой. Они лишены подшипников, поэтому использовать их рекомендуется с другими спецприспособлениями, которые бы смогли обеспечить точность позиции рабочей головки.
     |

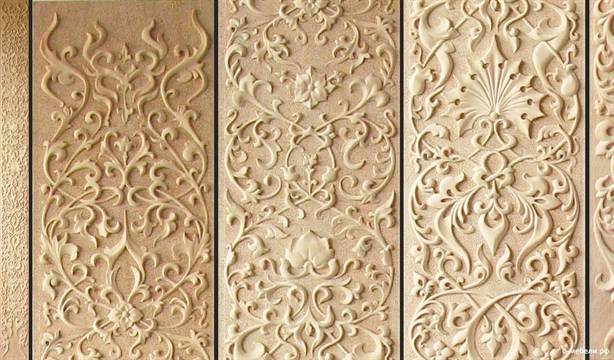

Резьба фрезером необычных и художественных предметов
Если вы приняли решение создать своими руками, к примеру, какое-то эксклюзивное мебельное изделие из дерева или какую-то декоративную вещь, претендующую на художественную ценность, вам понадобятся самые разные разновидности фрез в зависимости от сложности формы предполагаемого изделия.
Если у вас имеется электрический ручной фрезер, то при достаточном усердии вы действительно сможете самостоятельно создать совершенно уникальный предмет обихода, мебели или что-то совсем другое. При помощи разных фрез вы сможете наносить разнообразные пазы или делать разные отверстия на нужных вам деревянных деталях. Также без приложения больших усилий в домашних условиях можно обрабатывать различные кромки или раскраивать щиты. Фрезером очень легко монтировать различную мебельную фурнитуру, и, что немаловажно, вам будет доступна настоящая резьба по дереву фрезером.
В основном для художественной резьбы выбирают галтельные фрезы и так называемые V-образные фрезы, которые мастера используют без наличия подшипников. Такое применение позволяет делать гравировки необходимой глубины на поверхностях изделий. И если вы считаете себя достаточно творческим человеком, то у вас обязательно получится уникальное художественное изделие.
Фрезерование по дереву может быть профессией и хобби. Начинающим мастерам будет интересно узнать о том, как выбрать ручной фрезер, какие существуют приёмы и правила при подготовке и работе с инструментом, какая оснастка может понадобиться при изготовлении изделий из дерева. Об этом и поговорим.
Фрезерование древесины — механическая обработка материала, удаляющая его часть для создания пазов, канавок, кромок, отверстий, фигурного рисунка на поверхности, получения деталей сложной формы. Фрезер — ручной электроинструмент для деревообработки c рабочим органом — фрезой. Фреза — одно- или многолезвийный инструмент, режущий древесину при вращении. Возможности выполняемой работы зависят от модификации фрезера, количества и типа фрез, а также плотности древесины и опыта мастера.
Типы ручных фрезеров
Используют фрезерование по дереву при изготовлении мебели, производстве и установке дверей, укладке деревянных напольных покрытий, для различного рода поделок. Выбор инструмента зависит от перспектив его использования: специального и универсального назначения.
Специальные фрезеры:
- погружной (для отверстий, пазов, канавок любой глубины — двигатель с фрезой двигается вдоль вертикальной оси);
- окантовочный (только для кромок, фасок — с направляющим подшипником);
- ламельный (для округлых линейных канавок);
- дюбельный (для пазов, под дюбели, сборку шип-паз);
1 — погружной; 2 — окантовочный; 3 — ламельный; 4 — дюбельный
Универсальный фрезер комплектуется двумя базами. При этом инструмент работает в качестве погружного и обрабатывает кромки.
При выборе инструмента нужно обращать внимание на параметры:
- мощность (для домашнего мастера достаточно 0,8-1,3 кВт);
- обороты фрезы;
- соответствие мощности и «оборотистости»;
- тип зажима (лучший — конусная цанга);
- регулировка скорости (плавная, тактовая);
- максимальная глубина погружения;
- точность работы;
- плавный пуск;
- блокировки безопасности;
- наличие пылеотсоса.
Определив уровень важности каждого параметра можно найти фрезер, соответствующий предстоящим задачам и интенсивности эксплуатации.
Типы режущего инструмента
Конструкционно фрезы могут быть монолитными, со сменными лезвиями, сборными, напайными. Материалы: твёрдосплавные или быстрорежущие сплавы, металлокерамика и пр. Конфигурация инструмента соответствует выемке или форме кромки, которые необходимо получить на изделии.
Разновидности пазовых фрез:
- прямые;
- галтельные;
- конструкционные;
- фасонные;
- «ласточкин хвост»;
- «мышиный зуб» и пр.
Разновидности кромочных фрез:
- прямые;
- калёвочные;
- дисковые;
- фигурные;
- горизонтальные и пр.
Каждая фреза производится в различных типоразмерах. Проще всего приобрести комплект, содержащий набор режущего инструмента для определённой деятельности. Диаметр закрепляемой части должен соответствовать цанге фрезера.
Порядок работы с ручным фрезером
Проще всего начинать учиться на погружном фрезере. Визуально такой инструмент самый громоздкий и сложный, но работать им проще, так как направление фрезы зафиксировано конструкцией машинки перпендикулярно к обрабатываемой поверхности.
Шаг 1. Закрепить хвостовик фрезы в цанге.
Нужно вставить хвостовик в патрон и затянуть предназначенным для этого ключом. На этом этапе важно правильно рассчитать усилие затяжки. Перетяг нежелателен и недостаточная фиксация тоже.
Внимание! Если планируется глубокая выемка, лучше брать фрезу с удлинённым хвостовиком.
Шаг 2. Установление глубины выработки
Если работа ведётся по чертежам и паз неглубокий, нужно просто установить соответствующую глубину на ограничителе и выставить точную регулировку (если в модели есть тонкая настройка). Если фрезерование выполняется «на глаз», нужно оценить глубину погружения инструмента, приложив фрезер к торцу изделия. Глубину можно выбирать и поэтапно — при выработке более 3-8 мм (в зависимости от диаметра), точных работах или на стадии обучения.
Шаг 3. Апробирование работы фрезера
Для тех, кто не имел опыта фрезерования, приобрел новый инструмент или работает с незнакомой породой древесины, желательно воспользоваться «черновиком» — таким же куском дерева, что и будущее изделие. Нужно опробовать работу фрезы, изменяя скорость, направление (на себя, от себя, поворот по и против часовой стрелки) и глубину выемки, проследить за точностью. Скорректировать настройки.
Шаг 4. Определить частоту вращения
При работе фрезы важным показателем является окружная скорость — скорость вращения не хвостовика, а поверхности режущего инструмента в самой широкой его части. При слишком быстром вращении фреза будет вырывать волокна древесины и оставлять пропуски, при очень быстром — материал получит прижоги. При слишком медленном вращении поверхность изделия будет грубой, как бы покрытой «рябью».
При регулировке действует правило: чем больше диаметр фрезы, тем ниже должна быть скорость на хвостовике (обороты вала). Некоторые производители снабжают инструменты инструкцией: древесина/диаметр/скорость. Если таких данных нет, нужно экспериментировать.
1 — слишком малые обороты; 2 — слишком большие обороты; 3 — неравномерное движение фрезы на больших оборотах; 4 — хороший результат
Шаг 5. Фиксирование изделия
Обрабатываемая древесина не должна вилять. Результат работы будет испорчен, можно нанести себе травму. Заготовку нужно уложить на надёжное основание и закрепить, например, струбцинами . При использовании шаблона, его тоже закрепляют.
Шаг 6. Общие правила подготовки к работе
На заготовку нужно нанести разметку (при работе без шаблона). Движения фрезеровщика не должны быть резкими. Плавный пуск и плавное, равномерное движение по расчётной траектории, правильно подобранное число оборотов — рецепт идеального и красивого результата.
При работе не следует наваливаться всем телом на фрезер или отпускать его в свободное плавание. Прижим должен быть плотным, уверенным, равномерным в течение всего этапа.
Внимание! В инструкции к машинке будет указано, как правильно держать фрезер. Каждая модель имеет рукоятки, обеспечивающие безопасность при работе.
Шаг 7. Фрезерование готового изделия
Начало работы может быть с краю изделий (открытый паз) или в его массиве (глухой паз). В первом случае нужно сначала установить фрезер, а затем включить его. Во втором — включить, а потом подать фрезу в нужную точку. По завершению фрезерования выключить инструмент нужно после его извлечения из древесины.
При выполнении глубоких пазов и ступенчатой выборке нужно всегда отключать инструмент для регулировки. Максимальная разовая глубина должна соответствовать диаметру и материалу фрезы, плотности древесины. Для получения гладкой поверхности последний съём должен быть не толще 1,5 мм.
Важно правильно определить скорость движения фрезера вдоль обрабатываемой линии. Слишком медленная даст перегрев и прижоги. При слишком быстром движении не будут успевать удаляться опилки, работа затруднится, может иметь неаккуратный вид.
Основное правило при выборе направления движения фрезера: в сторону набегания лезвий фрезы (режущих кромок). Это относится и к свободному фрезерованию, и к работе с оснасткой.
Для обработки кромок, получения определённой конфигурации края, иногда фрезер закрепляют под столом, причем фреза возвышается над столешницей, а деревообработка выполняется движением заготовки относительно фрезы. Таким образом, из категории ручного инструмент переходит в разряд мини-станка.
Оснастка при работе с ручным фрезером
Для облегчения и ускорения работы желательно воспользоваться простыми приспособлениями, такими как:
- направляющие шины;
- параллельный упор;
- штанговый циркуль;
- копировальные втулки;
- шаблоны.
Все приспособления могут быть куплены, а некоторые даже изготовлены самостоятельно и усовершенствованы, чтобы соответствовать задумке автора.
Параллельный упор обеспечивает прямолинейное движение фрезы относительно заготовки, края верстака, направляющей планки. Это приспособление, как правило, входит в комплектацию инструмента.
Направляющая шина (планка) позволяет вести инструмент не параллельно краю, а под любым заданным углом. Она должна быть закреплена струбцинами к столу. Самодельный вариант — зафиксированная деревянная планка-ограничитель.
Штанговый циркуль нужен для выполнения кругов, дуг, геометрических кривых. При работе с циркулем движение должно выполняться по направлению против часовой стрелки.
Копировальная втулка облегчает ведение инструмента по сложной траектории и обеспечивает точность. В сочетании с шаблонами достигается наилучший результат.
Шаблоны бывают двух типов: внутренние и внешние. Всё зависит от того, по внутренней или наружной кромке двигается инструмент. При движении по внутреннему контуру шаблона, фрезер нужно вести по часовой стрелке, по наружному — против. Шаблон должен иметь толщину достаточную для того, чтобы копировальная втулка не касалась заготовки.
Работать фрезером с использованием оснастки нужно также внимательно, плавно и равнопоступательно, как при свободном фрезеровании. Возможно, с первого раза получится не слишком выдающийся результат фрезеровки. Это тот вид работы, где очень важен опыт и внимание к деталям.
Если резьба интересует, резьба по дереву фрезером своими руками заинтересует еще больше. Резьба - древнее искусство, которое было известным еще на Руси. Особенность искусства заключается в работе с инструментами и заготовкой из дерева.
Несколько слов о главном
Фрезер - это универсальный инструмент, который используется для обработки дерева. Нередко специалисты используют его во время ремонта. Например, просверлить отверстия, установить замки в дверь и т.д. В резьбе инструмент предназначен для обработки краев, кромок изделий.
С ручным фрезером работать не сложно. Достаточно знать основы работы. В комплекте всегда идет много рабочих головок, каждая их них выполняет определенную функцию.
Не всем мастерам удается работать с фрезером. Очень часто в обучающих книгах можно встретить цитату: «Научитесь работать с лобзиком, стамесками. Попробуйте выполнить работу руками. После обретения опыта легче будет справиться с фрезером». При выборе стоит проконсультироваться со специалистами, дабы не купить некачественный инструмент.
Для начала работы с инструментом можно записаться на курсы. К сожалению, они бывают дорогостоящими или не все захотят их посещать. В наше время найти обучающие пособия довольно легко. Существуют видео-уроки, которые помогут постичь азы работы с фрезером. Примеры некоторых из них указаны ниже.
Фрезер - непростой инструмент, поэтому перед просмотром видео нужно прочитать инструкцию по правилам эксплуатации инструмента. Множество сайтов и книг предлагают основы сборки, настройки, расскажут о назначении каждой фрезы. В специализированных магазинах можно найти дополнительные насадки для фрезера.
Схема фрезера для начинающих расписана на фото:
Материальная составляющая
Чтобы создать красивое изделие, нужно запастись нужными материалами. Для начала, карандаши. Они существуют разной мягкости, поэтому нужно относиться к ним с особой бережливостью.
Когда мастер делает эскизы своих работ, он использует различные канцелярские приборы - карандаши, ластик, линейки и циркули. Благодаря им работа будет без изъянов.
Успех работы зависит от древесины. Не каждое дерево подойдет для резьбы. Мастера советуют использовать липу, сосну, пихту и березу. На них не остаются зазубрины, работа идет легко.
Не забывайте об инструментах. Помимо фрезера существуют стамески, лобзики и т.д. Если фрезер выполняет более грубую работу, то они подходят для маленьких изделий - шкатулки, скульптуры, наличники, статуэтки животных.
Фото-примеры:
С чего начать
Для того чтобы «подружиться» с фрезером, нужно потренироваться на простых изделия. Работа по шаблону поможет «набить руку». Возьмите заранее приготовленную заготовку нанесите рисунок, стараясь соблюдать пропорции. Найти шаблоны просто. В Интернете существуют варианты, которые легко перенести карандашом.
Не стоит забывайте о мастер-классах. Из преимущество в том, что можно сравнить свой результат с результатом работы интернет-наставника.
Рисунки для вдохновения:
Узоры на изделиях могут быть разными. Все зависит от фантазии создателя, ведь тот, кто создает, видит произведение по-своему. Новички, освоив элементарные правила, приступают к сложному. Можно научиться регулировать глубину выреза, добавляя узоры разными фрезами. Для самобытности работы мастера добавляют выемчатую резьбу на изделия.
Эффективная работа
Использование ручного электрофрезера подходит для художественной резной мебели. Художественная резьба особенно красиво смотрится на мебели. Фрезы разных размеров и профилей легко выполняют различные задания. К сожалению, фрезером невозможно сделать трехгранно-выемчатую работу. Это задание подходит для стамесок или ножей. Барельефная, контурная резка по дереву - все это под силу ручному фрезеру.
Можно сказать, что функциональность инструмента зависит от комплектации. Различные приспособления способны творить чудеса, улучшают изделие и облегчают работу мастера.
Трафареты подходят не только для обычных инструментов, но и для ручного фрезера. Примеры можно увидеть ниже:
Для чего же еще можно использовать ручной фрезер? Мастерам под силу преобразить интерьер дома с помощью сего инструмента. Нередко привлекают внимание дизайнерские вещи, интересные предметы. Если хочется что-то изменить в доме, то фрезер специально для этого! Он способен оживить старые вещи. Красивый узор еще никогда не ухудшал вид дерева!
Для осуществления такого рода задач существует фигурная резьба, воплощающая необычные решения в оформлении интерьера. Ею можно украсить мебель, паркет, сделать новые украшения. Эта резьба преобладает в славянском стиле. В наши дни он возвращается в моду и на рынке товаров изделия ручного фрезера высоко ценятся.
