Угловую шлифовальную машинку, получившую на постсоветском пространстве прозвище «болгарка», 3-4 десятка лет назад в своей домашней мастерской хотел иметь каждый хозяин. Тогда для большинства людей это действительно была мечта, поскольку производил этот электрический инструмент только один завод — «Элтос-Болгарка» в болгарском городе Пловдив (отсюда и народное название). И хотя за прошедшее время количество и ассортимент болгарок выросли неимоверно, главные узлы конструкции инструмента не изменились.
Болгарка используются не только для шлифовки и полировки поверхностей, но и для обработки металла, бетона (с помощью алмазных или абразивных кругов).
Устройство электрического оборудования болгарки
За 40 лет внешний вид болгарки практически не изменился: продолговатый корпус с вмонтированными внутрь двигателем и редуктором, сбоку прикрученная ручка и защитный кожух.
Болгарка, как и любой инструмент, рано или поздно отказывается работать. Но бывают ситуации, когда для устранения неисправности достаточно простейшего ремонта электрического оборудования. Чтобы выполнить этот мелкий ремонт, нужно иметь понятие, как такое оборудование работает внутри, и уметь читать его электрическую схему.
Электрическая схема шлифовальной машинки состоит из таких элементов:
- якорь;
- коллектор;
- электрощетки;
- редуктор;
- статор;
- ручки-держатели;
- силовой кабель с вилкой.
Каждый из этих элементов выполняет в электрической цепи свои функции, неисправность каждого ведет к остановке работы инструмента. Например, якорь, являясь вращающимся элементом цепи, отвечает за вращения шлифовального диска. Чтобы заставить диск вращаться, якорь должен крутиться с еще большей скоростью. Поэтому чем больше скорость вращения якоря, тем больше мощность инструмента.
Коллектор — это площадка на якоре, на которую выходят все силовые и управляющие кабели. Его задача — переводить проходящие по обмоткам сигналы на понятный двигателю и управляющему блоку язык. Если снять крышку корпуса, то его отполированные пластины сразу бросаются в глаза, тем более что имеют сравнительно большие размеры.
Предназначение электрощеток — обеспечивать подвод тока к коллектору от силового кабеля. Если они находятся в нормальном рабочем состоянии, то через вентиляционное отверстие будет видно их ровное свечение. Если же свечение незаметно или оно пульсирует, то это признак того, что со щетками есть проблемы.
Редуктор — очень важная деталь не только электрической схемы, но и всей конструкции болгарки. Его предназначение — подавать энергию от вращающегося якоря к шлифовальному диску, обеспечивая таким образом его вращение. Фактически именно редуктор отвечает за скорость и мощь вращения шлифовального диска болгарки.
Статор — наиболее технически сложный узел в электрической схеме болгарки. В нее впрессованы все обмотки якоря и ротора, определяющие их вращение. Находящиеся в статоре обмотки катушек рассчитаны до последнего витка. При выходе статора из строя удачно выполненная непрофессионалом его перемотка — очень редкий случай. Поэтому если в болгарке сломался статор, то лучше не рисковать и устранять его неисправность в мастерской.
Вернуться к оглавлению
Прочтение электрической схемы
Но знать предназначение основных элементов электросхемы инструмента мало, нужно еще уметь эту схему читать. И хотя электрическая схема у болгарки — не самое сложное, что может вам встретиться из электрических схем, но даже в ней человеку, далекому от электричества, разобраться без посторонней помощи бывает сложно.
Схема болгарки устроена так: две обмотки статора подключены последовательно через кабель к сети с напряжением 220 В и электрически не связаны между собой. Их включение/выключение осуществляется при помощи выключателя, механически связанного с кнопкой пуска болгарки. Каждая обмотка через контакт соединена с графитовой щеткой.
Дальше электрическая цепь путем двух параллельно подключенных к графитовым щеткам обмоток идет на ротор, где и замыкается на контактах его коллектора. Примечательно, что якорную обмотку составляет множество обмоток, но непосредственно к графитовым щеткам подключены только две. В 9 случаях из 10 выход из строя шлифовальной машинки, как и любого электроинструмента, случается из-за разрыва в электрической цепи.
Для диагностики цепи и обнаружения в ней неисправностей используют специальный прибор — мультиметр. Этот портативный тестер пригодится не только для диагностики болгарки, но и любого другого электроинструмента, вплоть до электропроводки в доме.
Тестирование всегда следует начинать на участке ввода электрического тока и последовательно прозванивать мультиметром все элементы электрической цепи. Для проверки проводимости электричества мультиметр следует выставить в положение минимального сопротивления.
Вернуться к оглавлению
Устранения мелких неисправностей
Если при нажатии на кнопку «Пуск» болгарка не запускается, вполне возможно, что причина поломки не слишком серьезная и машинку можно починить своими силами. Существует правило ремонта любого электроинструмента — двигаться от простого к сложному.
В приведенной ситуации в 9 случаях из 10 причиной неисправности будет разрыв электрической цепи на участке от источника питания к графитовым щеткам. Первым делом нужно снять кожух и проверить тестером, подводится ли электричество к кнопке «Пуск». Если электрический ток на клеммы кнопки не поступает, то достаточно поменять старый электрический провод на новый, чтобы отремонтировать инструмент.
Если ток поступает на пусковой механизм, но не идет дальше, то проблема в самой кнопке пуска. Ее нужно заменить, но делать это следует не спеша. Сначала требуется аккуратно разобрать пусковой механизм, при этом не поленитесь промаркировать снимаемые контакты. Для замены пришедшей в негодность кнопки подойдет любая, подходящая по размеру и с аналогичными параметрами. Особенно внимательными нужно быть при обратном подключении контактов, поскольку их неправильный монтаж наверняка обернется сгоревшей обмоткой или заклиненным якорем.
Если и электрический провод, и пусковая кнопка в полной исправности, но ток не поступает на графитовые щетки, нужно для начала зачистить прикрепленные к коллектору контактные пластины щеткодержателей. Если же и после выполнения этой процедуры болгарка не включается, то следует поменять сами щетки.
(УШМ), в простонародье болгарок, имеют регулятор оборотов.
Регулятор оборотов расположен на корпусе УШМ
Рассмотрение различных регулировок нужно начать с анализа электрической схемы болгарки.
простейшее представление электросхемы шлифовальной машины
Более продвинутые модели автоматически поддерживают скорость вращения вне зависимости от нагрузки, но чаще встречаются инструменты с ручной диска. Если на дрели или электрическом шуруповерте используется регулятор куркового типа, то на УШМ такой принцип регулирование невозможен. Во-первых – особенности инструмента предполагают другой хват при работе. Во-вторых – регулировка во время работы недопустима, поэтому значение оборотов выставляется при выключенном моторе.
Для чего вообще регулировать скорость вращения диска болгарки?
- При резке металла разной толщины, качество работы сильно зависит от скорости вращения диска.
Если резать твердый и толстый материал – необходимо поддерживать максимальную скорость вращения. При обработке тонкой жести или мягкого металла (например, алюминия) высокие обороты приведут к оплавлению кромки или быстрому замыливанию рабочей поверхности диска; - Резка и раскрой камня и кафеля на высокой скорости может быть опасной.
К тому же диск, который крутится с высокими оборотами, выбивает из материала мелкие куски, делая поверхность реза щербатой. Причем для разных видов камня выбирается разная скорость. Некоторые минералы как раз обрабатываются на высоких оборотах; - Шлифовальные работы и полировка в принципе невозможны без регулирования скорости вращения.
Неправильно выставив обороты, можно испортить поверхность, особенно – если это лакокрасочное покрытие на автомобиле или материал с низкой температурой плавления; - Использование дисков разного диаметра автоматически подразумевает обязательное наличие регулятора.
Меняя диск Ø115 мм на Ø230 мм, скорость вращения необходимо уменьшить практически вдвое. Да и удержать в руках с 230 мм диском, вращающимся на скорости 10000 об/мин практически нереально; - Полировка каменных и бетонных поверхностей в зависимости от типа используемых коронок производится на разных скоростях. Причем при уменьшении скорости вращения крутящий момент не должен снижаться;
- При использовании алмазных дисков необходимо уменьшать количество оборотов, так как от перегрева их поверхность быстро выходит из строя.
Разумеется, если ваша болгарка работает только в качестве резака для труб, уголка и профиля – регулятор оборотов не потребуется. А при универсальном и разностороннем применении УШМ он жизненно необходим.
Если в вашем арсенале есть старенькая угловая шлифовальная машина, не спешите списывать её со счетов. Используя несложную электрическую схему, прибор можно легко модернизировать, добавив к нему функцию изменения частоты оборотов. Благодаря простому регулятору, который реально собрать своими руками за несколько часов, функциональность аппарата значительно возрастёт. Снизив частоту вращения, болгарку можно применить как шлифовальный и заточный станок для различных видов материалов. Появляются новые возможности для применения дополнительных насадок и оснастки.
Для чего болгарке низкие обороты?
Встроенная функция регулирования скорости диска позволит деликатно обрабатывать такие материалы, как пластмасса или древесина. На низких оборотах повышается комфортность и безопасность работы. Особенно полезна такая функция в электро- и радиомонтажной практике, в автосервисах и реставрационных мастерских.
Кроме того, среди профессиональных пользователей электроинструмента существует устойчивое мнение, что чем проще устроен аппарат, тем он надёжнее. А дополнительный сервисный «фарш» лучше вынести за пределы силового агрегата. При таком раскладе ремонт техники значительно упрощается. Поэтому некоторые компании специально выпускают выносные отдельные электронные регуляторы, которые подключаются к сетевому шнуру машины.
Регулятор оборотов и плавный пуск - для чего нужны
В современных болгарках применяют две важные функции, повышающие надёжность и безопасность инструмента:
- регулятор оборотов - прибор, предназначенный для изменения количества оборотов двигателя в различных режимах работы;
- плавный пуск - схема, обеспечивающая медленное увеличение оборотов двигателя от нуля до максимального при включении устройства.
Применяются в электромеханических инструментах, в конструкции которых используется коллекторный двигатель. Способствуют уменьшению износа механической части агрегата во время включения. Снижают нагрузку на электрические элементы механизма, запуская их в работу постепенно.
Как показали исследования свойств материалов, наиболее интенсивная выработка трущихся узлов происходит во время резкого перехода из состояния покоя в режим быстрого движения. К примеру, один запуск двигателя внутреннего сгорания в автомобиле приравнивается по износу поршневой группы к 700 км пробега.
При включении питания происходит скачкообразный переход от состояния покоя до вращения диска со скоростью 2,5–10 тысяч оборотов в минуту. Тем, кто работал с болгаркой, хорошо известно ощущение, что машинка просто «вырывается из рук». Именно в этот момент и происходит подавляющее количество поломок, связанных с механической частью агрегата.
Не меньшую нагрузку испытывают и обмотки статора и ротора. Коллекторный двигатель стартует в режиме короткого замыкания, электродвижущая сила уже толкает вал вперёд, но инерция ещё не позволяет ему вращаться. Возникает скачок пускового тока в катушках электромотора. И хотя конструктивно они рассчитаны на такую работу, рано или поздно наступает момент (например, при скачке напряжения в сети), когда изоляция обмотки не выдерживает и происходит межвитковое замыкание.
При включении в электрическую схему инструмента схем плавного пуска и изменения частоты вращения двигателя, все вышеизложенные проблемы автоматически исчезают. Кроме всего прочего, решается проблема «провала» напряжения в общей сети в момент запуска ручного инструмента. А это значит, что холодильник, телевизор или компьютер не будут подвержены опасности «перегорания». А предохранительные автоматы на счётчике не будут срабатывать и отключать ток в доме или квартире.
Схема плавного пуска используется в болгарках средней и высокой ценовой категорий, блок регулировки оборотов - преимущественно в профессиональных моделях УШМ.
Регулировка оборотов позволяет обрабатывать болгаркой мягкие материалы, выполнять тонкую шлифовку и полировку - на большой скорости дерево или краска просто сгорят.
Дополнительные электросхемы повышают стоимость инструмента, но увеличивают срок службы и уровень безопасности при работе.
Как собрать схему регулятора своими руками
Простейший регулятор мощности, подходящий для болгарки, паяльника или лампочки, легко собрать своими руками.
Принципиальная электрическая схема
Для того чтобы собрать простейший регулятор оборотов для болгарки, необходимо приобрести детали, изображённые на этой схеме.
Принципиальная схема регулятора оборотов
- R1 - резистор, сопротивлением 4,7 кОм;
- VR1 - подстроечный резистор, 500 кОм;
- C1 - конденсатор 0,1 мкФ х 400 В;
- DIAC - симистор (симметричный тиристор) DB3;
- TRIAC - симистор BT-136/138.
Работа схемы
Подстроечный резистор VR1 изменяет время заряда конденсатора C1. При подаче напряжения на схему, в первый момент времени (первый полупериод входной синусоиды) симисторы DB3 и TRIAC закрыты. Напряжение на выходе равно нулю. Конденсатор C1 заряжается, напряжение на нём возрастает. В определённый момент времени, задаваемый цепочкой R1-VR1, напряжение на конденсаторе превышает порог открытия симистора DB3, симистор открывается. Напряжение с конденсатора передаётся на управляющий электрод симистора TRIAC, который также открывается. Через открытый симистор начинает протекать ток. В начале второго полупериода синусоиды симисторы закрываются до тех пор, пока конденсатор C1 не перезарядится в обратную сторону. Таким образом, на выходе получается импульсный сигнал сложной формы, амплитуда которого зависит от времени работы цепи C1-VR1-R1.
Порядок сборки
Сборка этой схемы не затруднит даже начинающего радиолюбителя. Запчасти доступны, купить их можно в любом магазине. В том числе и выпаять со старых плат. Порядок сборки регулятора на тиристорах следующий:
Как подключить прибор к болгарке, варианты
Подключение регулятора зависит от того, какой вид прибора выбран. Если используется простая схема, достаточно вмонтировать её в канал сетевого питания электроинструмента.
Установка самодельной платы
Не существует готовых рецептов по монтажу. Каждый, кто решил оборудовать УШМ регулятором, располагает его сообразно своим целям и модели инструмента. Кто-то вставляет прибор в ручку держателя, кто-то в специальную дополнительную коробку на корпусе.
В различных моделях пространство внутри корпуса болгарки может быть разным. В некоторых достаточно свободного места для установки управляющего блока. В других приходится выносить его на поверхность и крепить иным способом. Но хитрость в том, что, как правило, в задней части инструмента всегда существует определённая полость. Предназначена она для циркуляции воздуха и охлаждения.
Полость в задней части аппарата
Обычно именно здесь и располагается заводской регулятор оборотов. Сделанную своими руками схему можно поместить в это пространство. Чтобы регулятор не перегорел, тиристоры следует установить на радиатор.
Видео: плавный пуск плюс и регулировка оборотов двигателя
Особенности монтажа готового блока
При покупке и установке заводского регулятора внутрь болгарки, чаще всего приходится модифицировать корпус - прорезать в нём отверстие для вывода регулировочного колеса. Но это может неблагоприятно отразиться на жёсткости кожуха. Поэтому предпочтительной является установка прибора снаружи.
Регулировочное колесо изменяет обороты
Цифры на регулировочном колесе обозначают количество оборотов шпинделя. Значение это не абсолютное, а условное. «1» - минимальные обороты, «9» - максимальные. Остальные цифры служат для ориентировки при регулировании. Расположение колеса на корпусе бывает различным. Например, на УШМ Bosch PWS 1300–125 CE, Wortex AG 1213–1 E или Watt WWS-900, оно расположено у основания рукояти. В других моделях, таких как Makita 9565 CVL, регулировочное колесо находится в торце кожуха.
Схема подключения регулятора к болгарке не сложная, но иногда не так просто протянуть кабели к кнопке, которая располагается на другом конце корпуса прибора. Задача может решиться подбором оптимального сечения провода или выводом его на поверхность кожуха.
Регулятор подключается согласно схеме
Хороший вариант - установка регулятора на поверхности прибора или крепление к сетевому кабелю. Не всегда всё получается с первой попытки, иногда прибор приходится протестировать, после чего внести некоторые коррективы. А это легче делать, когда доступ к его элементам открыт.
Важно! Если отсутствует опыт работы с электротехническими схемами, целесообразнее приобрести готовый заводской регулятор или УШМ, оснащённую этой функцией.
Крепление к сетевому шнуру
Руководство по эксплуатации устройства
Основное правило при эксплуатации болгарки с самодельным регулятором оборотов - соблюдение режима работы и отдыха. Дело в том, что двигатель, работающий на «отрегулированном» напряжении, особенно сильно греется. При шлифовании на пониженных оборотах важно делать частые перерывы, чтобы обмотки коллектора не сгорели.
Также крайне не рекомендуется включать инструмент, если регулятор оборотов выставлен на минимум - пониженного напряжения не хватит на прокрутку ротора, ламели коллектора останутся в режиме короткого замыкания, обмотки начнут перегреваться. Открутите переменный резистор на максимум, затем, включив УШМ, снизьте обороты до нужной величины.
Соблюдение правильного порядка включения и регулировки позволит эксплуатировать болгарку неограниченно долгое время.
Кроме того, следует понимать, что регулировка скорости оборотов на болгарке происходит по принципу водопроводного крана. Прибор не увеличивает количество оборотов, он может только понижать их. Из этого следует, что если максимальная паспортная скорость 3000 об/мин,то при подключении регулятора оборотов, болгарка будет работать в диапазоне ниже, чем максимальная скорость.
Внимание! Если УШМ уже содержит в себе электронные схемы, например, уже оборудована регулятором оборотов, то тиристорный регулятор работать не будет. Внутренние схемы прибора просто не включатся.
Видео: самодельный регулятор оборотов УШМ
Оснащение болгарки схемой регулировки оборотов двигателя, повысит эффективность использования прибора. и расширит его функциональный диапазон. Также это сэкономит технологический ресурс шлифовальной машины и увеличит срок её службы.
У всех кто пользуется болгаркой не один год, она ломалась. Поначалу каждый мастер пытался отремонтировать шлифовальную машинку сверкающую искрами самостоятельно, надеясь, что она заработает после замены щёток. Обычно после такой попытки, сломанный инструмент остается лежать на полке с прогоревшими обмотками. А на замену покупается новая болгарка.
Дрели, шуруповёрты, перфораторы, фрезеры в обязательном порядке оборудованы регулятором набора оборотов. Некоторые так называемые калибровочные шлифмашинки также снабжаются регулятором, а обычные болгарки имеют только кнопку включения.
Маломощные болгарки производители не усложняют дополнительными схемами преднамеренно, ведь такой электроинструмент должен стоить дешево. Понятно конечно, что срок службы недорого инструмента всегда короче, чем у более дорогого профессионального.
Самую простую болгарку можно модернизировать, так что у неё перестанут повреждаться редуктор и обмоточные провода якоря. Эти неприятности преимущественно происходят при резком, другими словами, ударном пуске болгарки.
Вся модернизация заключается всего лишь в сборке электронной схемы и закреплении её в коробке. В отдельном коробке, потому что в ручке шлифмашинки очень мало места.
Проверенная, рабочая схема выложена ниже. Она первоначально предназначалась для регулировки накала ламп, то есть для работы на активную нагрузку. Её главное достоинство? простота.
- Изюминкой устройства плавного пуска, принципиальную схему которого вы видите, является микросхема К1182ПМ1Р. Эта микросхема узкоспециализированная, отечественного производства.
- Время разгона можно увеличить, выбрав конденсатор С3 большей емкости. Во время заряжания этого конденсатора, электродвигатель набирает обороты до максимума.
- Не нужно ставить взамен резистора R1 переменное сопротивление. Резистор сопротивлением 68 кОм оптимально подобран для этой схемы. При такой настройке можно плавно запустить болгарку мощностью от 600 до 1500 Вт.
- Если собираетесь собрать регулятор мощности, тогда нужно заменить резистор R1 переменным сопротивлением. Сопротивление в 100 кОм, и больше, не занижает напряжение на выходе. Замкнув ножки микросхемы накоротко, можно вовсе выключить подключенную болгарку.
- Вставив в силовую цепь семистор VS1 типа ТС-122-25, то есть на 25А, можно плавно запускать практически любую доступную в продаже шлифмашинку, мощностью от 600 до 2700 Вт. И остается большой запас по мощности на случай заклинивания шлифмашинки. Для подключения болгарок мощностью до 1500 Вт, достаточно импортных семисторов BT139, BT140. Эти менее мощные электронные ключи дешевле.
Семистор в приведенной выше схеме полностью не открывается, он отрезает около 15В сетевого напряжения. Такое падения напряжения никак не сказывается на работе болгарки. Но при нагреве семистора, обороты подключенного инструмента сильно снижаются. Эта проблема решается установкой радиатора.
У этой простой схемы есть ещё один недостаток – несовместимость её с установленным в инструмент регулятором оборотов.
Собранную схему нужно запрятать в коробок из пластмассы. Корпус из изоляционного материала важен, ведь нужно обезопасить себя от сетевого напряжения. В магазине электротоваров можно купить распределительную коробку.
К коробке прикручивается розетка и подключается кабель с вилкой, что делает эту конструкцию внешне похожей на удлинитель.
Если позволяет опыт и есть желание, можно собрать более сложную схему плавного пуска. Приведенная ниже принципиальная схема является стандартной для модуля XS–12. Этот модуль устанавливается в электроинструмент при заводском производстве.
Если нужно менять обороты подключенного электродвигателя, тогда схема усложняется: устанавливается подстроечный, на 100 кОм, и регулировочный резистор на 50 кОм. А можно просто и грубо внедрить переменник на 470 кОм между резистором 47 кОм и диодом.
Параллельно конденсатору С2 желательно подсоединить резистор сопротивлением 1 МОм (на приведенной ниже схеме он не показан).
Напряжение питания микросхемы LM358 находится в пределах от 5 до 35В. Напряжение в цепи питания не превышает 25В. Поэтому можно обойтись и без дополнительно стабилитрона DZ.
Какую бы вы схему плавного пуска ни собрали, никогда не включайте подключенный к ней инструмент под нагрузкой. Любой плавный пуск можно сжечь, если торопиться. Подождите пока болгарка раскрутиться, а затем работайте.
Ремонт стиральной машины своими руками Ремонт трансформаторов с заваренными сердечниками. Аккумулятор из литий ионных батареек своими руками: как правильно заряжать
В нашей стране одним из самых популярных перфораторов является "Макита 2450". И это не случайно. Ведь "Макита 2450" обладает хорошими характеристиками, а его схема сборки позволяет выполнять своими руками. Фирма "Макита" известна как качественный японский производитель, но модель HR 2450 производится в Китае. Чтобы сделать выводы о качестве представленного оборудования, следует рассмотреть отзывы пользователей о "Макита 2450", оставляемые в разных источниках. Углубив знания о представленном инструменте, будет просто сделать вывод о целесообразности его покупки.
Общие характеристики
"Макита 2450" известен среди строителей и ремонтников как довольно функциональный профессиональный инструмент. Он прост и надежен в эксплуатации, обладает легкостью и хорошей балансировкой. Благодаря этому "Макита 2450" прослужит достаточно длительное время. Он обладает хорошей системой пылезащиты, что делает эксплуатацию оборудования долговечной.
Его популярность объясняется возможностью проведения ремонта перфоратора "Макита 2450" в домашних условиях. Не потребуется тратить много денег на его обслуживание. Однако перед процессом сборки 2450" следует ознакомиться с технологией его разборки и ремонта.
Технические характеристики
Определенным набором качеств обладает перфоратор "Макита 2450". Характеристики, представленные производителем в инструкции, следующие.
Вес инструмента составляет всего 2,4 кг. Крепления буров осуществляет система SDS+. Перфоратор предназначен для осуществления дробления, сверления и ударного сверления. У него предусмотрены три режима работы. Количество оборотов холостого хода равно 1100 в минуту, а максимальное число ударов - 4500 в минуту. Сила поступательного движения в максимуме равна 2,7 Дж. Максимальный диаметр сверления:
- для дерева - 32 мм;
- для металла - 13 мм;
- для бетона - 24 мм;
- для полой коронки - 54 мм.
Есть также дополнительные функции у перфоратора "Макита 2450". Характеристики выделяют наличие предохранительной муфты, реверса, блокировки кнопки включения, а также электронную регулировку частоты вращения.
Мощность сети питания равна 780 Вт. Длина кабеля составляет 4 м.
Признаки подделки
Из-за большой популярности представленного оборудования нередки случаи его подделки. Существуют характерные особенности, которые определяют ненастоящий перфоратор HR 2450. К ним относится короткий шнур (около 0,5 м). Буквы на черных застежках чемодана у подделки матовые, а у оригинала - блестящие.
На фото перфоратора в инструкции у настоящего изделия фон светло-серый, почти белый. У копии будет темный, глухой цвет заднего плана изображения.
Если на чемоданчике модели HR 2450 указана в качестве производителя Япония, это ненастоящий инструмент. На оригинале написано: "Made in P.R.C.", т. е. "сделано в Китае".
Включает в себя обрезиненную ручку, на которой указан серийный номер. Все детали чемоданчика также должны содержать каждый свое обозначение. У подделки ручка выполнена не из резины, а из пластмассы. Это также должно стать сигналом о необходимости отказаться от покупки такого инструмента.
Схема разборки
В процессе осуществления ремонта представленной техники пользователь должен уметь разбирать инструмент. Схема сборки перфоратора "Макита 2450" имеет множество узлов и элементов. Для проведения ремонта следует знать не все из них. Вот самые основные элементы, которые представляет схема ("Макита 2450" - прибор очень сложный).
Первое - это стопорное кольцо. Оно участвует в процессе демонтажа крышки патрона. Далее идет кольцевое запорное устройство. Оно удерживает шарик для фиксации бура. Его направляющим служит шайба и коническая пружина.
Редуктор с двигателем соединяют 4 винта. В схеме находится много резиновых деталей, которые при их износе становятся частой причиной поломки.
Этих знаний достаточно для осуществления ремонта в домашних условиях. Далее следует ознакомиться с техникой его проведения.
Целесообразность самостоятельного ремонта
Ремонт перфоратора "Макита 2450" своими руками стоит проводить по нескольким причинам.
Представители сервисного центра осуществляют устранение неполадок по определенному алгоритму. Это приводит к достаточно большим затратам на
Также велика вероятность, что сотрудники представительства компании проведут просто плановый осмотр, потребность которого сомнительна. Причем заплатить за него все равно придется.
Если же узел или несколько из них все же потребуют произвести замену, сотрудники сервиса поставят только лицензионные детали "Макита 2450". Ремонт в этом случае может оказаться сопоставим по стоимости с покупкой нового инструмента. Все эти факты говорят в пользу самостоятельного проведения настройки или замены деталей оборудования.
Ремонт
"Макита 2450" своими руками ремонтируется при наличии определенных знаний и навыков. Технология осмотра и замены деталей модели HR 2450 довольно несложная. Она предполагает совершение разборки инструмента, после чего удаляется вся старая смазка, пыль, грязь. Поврежденные узлы заменяются новыми. Затем все детали перфоратора собираются воедино. Необходимо ознакомиться с каждым пунктом таких работ. Они могут производиться в области патрона, переключателя режимов, корпуса перфоратора.
Для проведения ремонта сначала снимают патрон, потом переключатель скоростей. После этого выполняют ремонт внутри корпуса. Производится замена смазки и изношенных резиновых элементов.
Патрон
При помощи плоской отвертки разбирается патрон. Ремонт перфоратора "Макита 2450" своими руками начинают с этого элемента. Отжав крышку патрона, снимают резиновый пыльник. Демонтируется стопорное кольцо. Затем снимается крышка патрона и металлическое кольцо. Оно запирает в стволе шарик фиксации бура. Он вынимается, и металлическая шайба, коническая пружина достаются без усилий.
Причиной поломки может быть износ деталей. Он выявляется, если бур не защелкивается автоматически, без отжатия крышки. Проверив все детали, выявляют причину поломки. Старые элементы очищают от грязи и старой смазки. Шарик густо обрабатывают новым маслом. Коническая пружина устанавливается узкой стороной к резистору.
Направляющая шайба должна прижать ее так, чтобы оказаться ниже отверстия в стволе. Ремонт перфоратора "Макита 2450" с области патрона требует фиксации шарика в лунке. Все детали собирают в обратном порядке.
Переключатель режимов
Для проведения разборки производят снятие Т-образной защелки на ручке переключателя. Используют для этого 2-миллиметровую отвертку. Очень аккуратно нужно поджать лапки защелки. Ее вытягивают наружу. Красный фиксатор нужно придерживать, чтобы он не вылетел под действием пружины.
После проведения этих действий ручку переключателя следует повернуть в крайнее левое положение. Так выступы ее будут совпадать с пазами корпуса редактора. Переключатель легко вынимается. Фиксатор достают вместе с пружиной. Резиновое кольцо на ручке переключателя следует поддеть тонкой отверткой и снять его. Оно предотвращает вытекание смазки из корпуса.
Схема сборки перфоратора "Макита 2450" в области переключателя предполагает определенную последовательность проведения. Все детали и посадочное место очищают от старой грязи. Густо смазывают два металлических штырька и резиновое кольцо. Его надевают на переключатель. В ручку вставляется пружина, затем фиксатор. Он не должен выскакивать, когда в корпус установится защелка.
Затем переключатель вставляют в редуктор. При этом ручка направляется в сектор между обозначением совмещенного режима и удара. Он при этом не вставится до конца. Переключатель следует повернуть до режима сверления и чуть дальше. При этом нужно не забывать нажимать кнопку фиксатора, чтобы он не мешал движению.
Затем поворачивают переключатель по часовой стрелке и до конца вдавливают защелку.
Неисправности переключателя
В процессе ознакомления с вопросом, как собрать "Макита 2450", следует выяснить частые неисправности переключателя. Они могут быть вызваны износом металлических штырей. В этом случае не будет включаться какой-нибудь из режимов. Потребуется заменить переключатель. Это следует сделать и в случае поломки посадочных выступов.
Если же износилось резиновое кольцо, будет происходить незначительное вытекание смазки. Придется его заменить.
Случается, что у фиксатора ломается клювик, которым он крепится к впадинам редуктора. Могут повредиться лапки фиксатора. Чтобы избежать всех вышеперечисленных поломок, нужно аккуратно обращаться с инструментом.

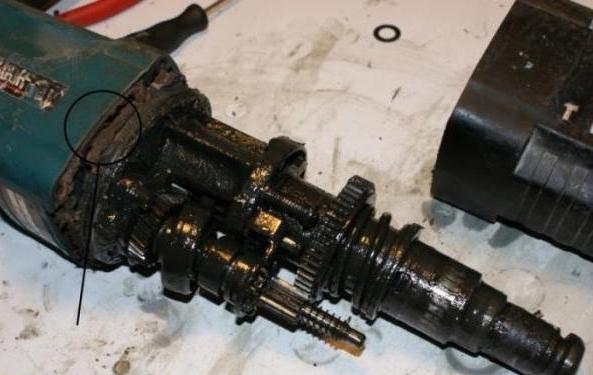

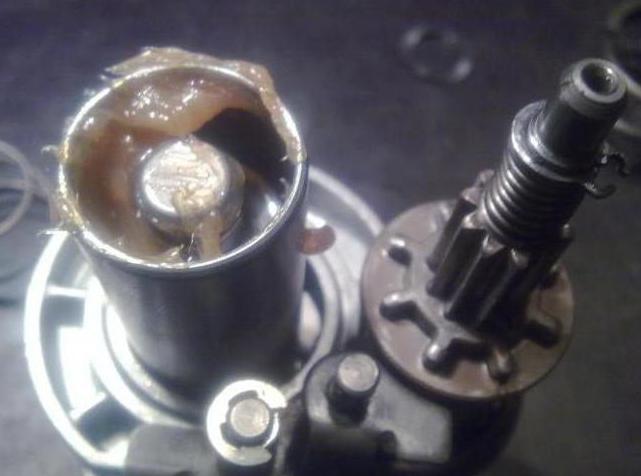

Корпус редуктора
Для снятия корпуса с редуктора необходимо поднять ствол инструмента вверх. Перфоратор следует прижимать к верстаку, одновременно вытягивая оболочку вверх. В таком положении все детали остаются на своих местах.
После их ревизии, проверки и замены корпус редуктора устанавливается на место. Все его элементы должны быть расположены в первоначальном виде. Необходимые элементы требуется смазать.
В процессе сборки корпус редуктора необходимо очистить керосином или бензином. Далее оболочку надевают на исходное место. Переключатель режимов в нем находиться не должен.
Неисправности в корпусе редуктора
Корпус модели HR 2450 характеризуется высокой прочностью, поломки в этом узле достаточно редки. Но случается, что и здесь происходят определенные неприятности. Если корпус достался вместе с значит, его посадочное место сильно износилось. Когда эта деталь разбалтывается крайне сильно, следует заменить корпус.
Иногда бывает разбито посадочное место промежуточного вала. Ремонт предполагается аналогичный первому случаю.
Шайка корпуса редуктора имеет Если его повредила строительная пыль (случается крайне редко) или неаккуратные действия ремонтника, его меняют вместе с корпусом.
Такую же процедуру выполняют в случае выхода из строя отверстий переключателя режимов. Перечисленные виды поломок характерны для поддельных экземпляров.
