Биметаллические радиаторы появились на строительном рынке сравнительно недавно, но уже успели стать более популярными, чем алюминиевые либо чугунные радиаторы . Причиной такой популярности является набор отличных технических характеристик, которыми обладают Биметаллические радиаторы.
Для расчета радиаторов отопления, вы можете воспользоваться калькулятором расчета радиаторов отопления .
Типы и виды биметаллических радиаторов.
Состоит биметаллическая отопительная батарея из стальных труб, по сердечнику которых проходит горячая вода, а так же алюминиевых панелей, которые нагревают воздушные массы в комнате. Алюминиевая оболочка сердечника способствует лучшему распределению тепла, кроме этого, благодаря использованию алюминия, вес биметаллической батареи уменьшается, что дополнительно сказывается на удобстве при монтаже батареи.
Биметаллических радиаторов отопления состоят из стальных труб, выполненных в форме сердечника, эти трубы могут выдерживать давление от 20 до 40 атм., а температура горячей воды, которая может проходить по ним варьируется от 110, до 130 °C
На сегодняшний день на полках магазинов можно встретить биметаллические батареи двух типов:
- Полностью биметаллические радиаторы;
- Полубиметаллические радиаторы.
Полностью биметаллические радиаторы , то есть на 100% состоящие из биметалла, это радиаторы у которых имеется стальной сердечник из труб, окруженный алюминиевой оболочкой. Они отличаются повышенной прочностью. В основном данный тип радиаторов изготавливают итальянские компании:
- Global Style;
- Royal Thermo BiLiner.
А так же изготавливают их российские производители - например, фирма Сантехпром БМ.
Полубиметаллические радиаторы , отличаются своим устройством от полностью биметаллических тем, что из стали выполнены только трубы усиливающие вертикальные каналы. При такой компоновке алюминий частично контактирует с водой. Данные биметаллические радиаторы обладают более высокой теплоотдачей, их стоимость на 20 процентов ниже, но они обладают меньшей прочностью.
Изготавливают их:
- Отечественный производитель Rifar,
- Китай - Gordi,
- Италия - Sira.
Подавляющая масса подобных радиаторов состоит из определенного числа секций. То есть изначально каждая из секций изготавливается полностью, а потом их соединяют ниппелями. Делается это в заводских условиях, общее число секций - четное. Кроме секционных, в продаже так же существуют и цельные батареи из биметалла , такие батареи не лопнет, если даже давление достигнет ста атмосфер.
Если вы выбираете радиаторы, необходимо как следует изучить паспорт понравившейся модели радиатора. Далее мы подробнее рассмотрим, какие параметры могут быть там указаны.
Параметры биметаллических радиаторов.
Теплоотдача . Количества тепла, которое отдает радиатор при температуре воды + 70 °C, измеряется в ваттах. Среднее значение теплоотдачи биметаллических батарей - от 170 до 190 ватт. Это довольно высокий показатель. Теплопередача происходит как путем нагрева воздуха, так и благодаря особой конструкции радиаторов - путем конвекции.
Давление . Давление, которое могут выдерживать биметаллические радиаторы составляет от 16 до 35 атм. и зависит от модели и изготовителя. В случаях когда система отопления централизованная, то стандартное давление не в ней не превышает 14 атмосфер, а в автономной системе оно составляет порядка 10 атмосфер. Чтобы батарея не дала течь при повышении давления, обычно производитель указывает этот параметр с запасом.
Межосевое расстояние. Таким расстояние называют отступ от верхнего коллектора радиатора до нижнего. Стандартные значения межосевого расстояния составляют: 800, 500, 350, 300 и 200 мм. Однако зачастую более востребованными бывают радиаторы с 50, 35 и 20 см между осями коллекторов.
Предельная температура теплоносителя. Как правило, радиаторы из биметалла могут выдержать температуру воду до 90 °C, но не более.
Надежность и срок эксплуатации. Если учесть характеристики биметаллических радиаторов отопления, то 20 это гарантированный срок службы практически любого биметаллического радиатора. Никакого обслуживания этот радиатор не потребует.
Простота установки. Секции биметаллических радиаторов абсолютно идентичны. Это позволяет устанавливать их как слева, так и справа от подходящей трубы. В месте, где подходит труба, к радиатору подсоединяют патрубок. С противоположного конца монтируется заглушка, которую завершает кран Маевского (сбоку), а также еще одна заглушка (снизу).
Помимо упомянутых выше, изготавливают также и радиаторы с патрубками, которые расположены с нижней стороны. К ним подключается клапан с термостатом, который управляет температурой воздуха в комнате. Патрубки, заглушки, а так же кран Маевского входят в комплект каждого биметаллического радиатора. Плюс к нему полагается и набор кронштейнов для установки батареи на стене.
Недостатки биметаллических радиаторов.
Самым ощутимым недостатком этих батарей можно назвать их высокую стоимость. Она сравнительно выше чугунных радиаторов.
Еще одним недостатком является еще и то, что при воздействии и воды, и воздуха одновременно стальные трубы сердечника могут быть подвержены коррозии. А происходит это тогда, когда во время ремонта либо аварии воду спускают из системы отопления. Частенько стальной сердечник может ржаветь ржавеют от присутствия в воде антифриза, который может добавляться в системы отопления небольших домов. В данных случаях от биметаллических секционных батарей нужно отказаться - лучше приобрести цельные, или полностью алюминиевые радиаторы .
Существует так же вариант радиаторов с медным сердечником и алюминиевым корпусом. Оксидная пленка на медных трубах довольно прочная - она предохраняет трубы от коррозии. Так же как вариант, можно вместо медного сердечника использовать и нержавеющий.
Биметаллическим называют прибор отопления, в конструкции которого используются одновременно два металла: сталь и алюминий. При этом биметаллический радиатор сочетает в себе все достоинства обоих металлов: обладает высокой теплоотдачей алюминия, а также прочностью, надежностью и устойчивостью к коррозии, характерной для приборов отопления, сделанных из стали.
Как устроен биметаллический радиатор отопления?
Внешне отличить биметаллический радиатор от обычного алюминиевого прибора отопления не просто даже опытному мастеру, установившему немало отопительных приборов. Выглядят они на первый взгляд абсолютно одинаково: правда, биметаллический радиатор немного тяжелее, но это вовсе не означает, что более массивный и тяжелый радиатор обязательно сделан из двух металлов.
Основное отличие кроется под внешней оболочкой, а точнее под наружными пластинами отопительного прибора, сделанными из алюминия и прикрепленными к сердечнику радиатора, изготовленному из стальных труб. Благодаря такой конструкции теплоноситель движется только по стальным трубам и не вступает в контакт с алюминием. При этом наружная оболочка прибора отопления, сделанная из алюминия, быстро нагревается при контакте с горячей сталью и эффективно передает тепло в окружающее пространство. Преобладающим при этом (так же, как и у алюминиевых радиаторов) является конвективный теплообмен.
Результатом такой конструкции являются уникальные эксплуатационные характеристики биметаллических радиаторов отопления, а именно:
Способность выдерживать эксплуатационное давление в системе отопления до 20 атм и давление опрессовки до 60 атм
Способность работать при температуре теплоносителя до 130 С.
Разумеется, в обычной автономной системе отопления подобные параметры вряд ли достижимы, да и нужды в них попросту нет, но такие эксплуатационные характеристики можно смело называть «настоящей находкой» для тех, кто решил установить в своем доме настоящее паровое отопление. Пригодятся биметаллические радиаторы и для тех, кто хочет быть абсолютно уверенным в надежности и долговечности своей системы отопления и опасается протечек.
В отопительных системах с биметаллическими радиаторами о возможных аварийных ситуациях и связанном с ними риске затопить соседей с нижних этажей можно забыть.
Как выбрать биметаллический радиатор отопления?
При выборе биметаллических радиаторов отопления нужно знать, что не все приборы отопления, на этикетке которых значатся сразу два металла, используемые в их конструкции, одинаково хороши и надежны.
Дело в том, что сегодня на рынке отопительного оборудования представлены 2 вида биметаллических радиаторов:
Приборы, сердечник которых полностью сделан из стали. Их можно условно назвать «биметаллическими на 100 %» или полностью биметаллическими
Приборы, усиленные сталью, которые можно смело называть «полубиметаллическими», в них алюминий контактирует с теплоносителем, а, значит, ни о какой устойчивости к коррозии, надежности и прочности вести речь просто не имеет смысла.
Следует отметить, что полубиметаллические радиаторы часто выдают за полнобиметаллические, продавая их практически по одной цене. Покупая такой прибор отопления, потребитель приобретает низкокачественное изделие, срок службы которого вряд ли окажется долгим.
Как избежать обмана?
Полубиметаллические радиаторы представляют собой приборы отопления, в которых сталь используется только для усиления конструкции. Обычно из нее делают вертикальные каналы, соединяющие верхний и нижний коллекторы. При этом корпус радиатора и горизонтальные каналы для движения теплоносителя изготавливаются из алюминия. Надежное соединение этих двух металлов невозможно: вертикальный канал просто устанавливается в корпусе радиатора и ничем не фиксируется.
Понятно, что при монтаже или просто при неосторожном обращении вертикальный канал может сместиться, что приведет к образованию течи.
Нередки случаи, когда недобросовестные производители делают из стали только ниппели, называя радиаторы биметаллическими приборами отопления.
Распознать обман можно с помощью простого магнита. Его достаточно поднести к радиатору и по уровню притяжения определить, где в приборе отопления есть сталь, а где ее нет. Покупать можно только те батареи отопления, в которых из стали сделаны горизонтальные коллекторы и каналы для движения теплоносителя, соединяющие их, что возможно только в полно биметаллических радиаторах.
Выбор сделан: берем полно биметаллические радиаторы!
В свою очередь полно биметаллические радиаторы бывают монолитными и секционными.
Секционные биметаллические радиаторы отопления состоят из отдельных секций, соединяемых затем в единый прибор отопления. Каждая секция изготавливается из стальной заготовки, представляющей собой две горизонтальные трубы (сердечника), соединенные между собой вертикальной трубой меньшего диаметра, залитой под давлением расплавом алюминия. В результате получается прочная и надежная конструкция из стального основани, предназначенного для движения теплоносителя, и наружного алюминиевого кожуха, эффективно передающего тепло в окружающее пространство.
При соединении секций для обеспечения герметичности прибора отопления используются различные уплотнительные прокладки.
Расстояние между сердечниками может быть разным от 20см для 120 см и более, что позволяет выпускать радиаторы различной высоты и тепловой мощности, пригодные для обогрева практически любых помещений.
При желании из отдельных секций можно собрать прибор отопления практически любой тепловой мощности.
Среди недостатков секционных биметаллических радиаторов следует назвать уязвимость соединения отдельных секций между собой, что делает невозможным их использования в отопительных системах, заполненных антифризом, а также в автономных системах с паровым отоплением. (в местах соединения секций может образоваться течь)
Секционные биметаллические радиаторы могут работать с теплоносителем, нагретым до температуры 95 С и непродолжительное время работать при нагреве теплоносителя до 115С, выдерживая давление в системе отопления до 3,5 МПа.
Монолитные биметаллические радиаторы
Более надежными и прочными являются монолитные биметаллические радиаторы, в конструкции которых нет отдельных секций. Внутри них стальные каналы, по которым движется теплоноситель, соединены с помощью сварки в единую конструкцию, залитую затем под давлением сплавом алюминия.
Благодаря такому устройству в монолитном радиаторе нет отдельных элементов или прокладок, а значит, нет места для протечек.
При этом прибор отопления обладает высокой тепловой отдачей, имеет низкую тепловую инерцию и может выдерживать, по истине, экстремальные нагрузки. В частности монолитные биметаллические радиаторы могут выдерживать давление опрессовки до 150 атм и нагрев теплоносителя до 135 С.
Высота монолитных биметаллических радиаторов также может быть различной, а их тепловая мощность зависит от геометрических размеров прибора отопления и является постоянной величиной.
Преимущества и недостатки биметаллических радиаторов отопления
Биметаллические радиаторы характеризуются высокой теплоотдачей. В среднем одна секция имеет мощность 170-190 Вт (боле точные характеристики указываются в паспорте прибор)
Биметаллические радиаторы могут монтироваться в любой системе отопления (автономной, центральной, с пластиковыми или со стальными трубами)
Приборы отопления могут иметь любые геометрические размеры, что позволяет подбирать их к любому дизайну интерьеру и устанавливать даже в ограниченном пространстве
Биметаллические радиаторы долговечны. Монолитные приборы отопления рассчитаны на срок эксплуатации не менее 25 лет
Биметаллические радиаторы имеют низкую тепловую инерцию, что позволяет использовать их в регулируемых системах отопления
Единственным недостатком биметаллических монолитных радиаторов отопления является их сравнительно высокая стоимость, а также то, что изменить мощность радиатора или уменьшить его размер, не представляется возможным.
В настоящее время биметаллические радиаторы отопления становятся все более популярными, и все чаще именно их покупают жители городских многоквартирных домов. Это обусловлено тем, что такие радиаторы имеют особенности,позволяющие прослужить дольше, без возникновения таких проблем, как коррозия и многое другое.
Сегодня мы расскажем, в чем состоит преимущество биметаллических радиаторов, также вы познакомитесь с рейтингом радиаторов отопления как отечественных, так и зарубежных производителей, чтобы сделать в будущем правильный выбор.
Описание и классификация
Секция биметаллического радиатора состоит из сердечника, по которому идет вода, и из корпуса на основе алюминия. Прибор отопления хорошего качества имеет сердечник, целиком сделанный на основе углеродистой стали , который предотвращает порчу металла и не допускает коррозии, поэтому срок эксплуатации такого изделия может составить более 25 лет.
Изделия некоторых производителей оснащены стальными трубами только в вертикальных каналах, а в местах перехода вода все равно имеет контакты с алюминием, поэтому такие биметаллические агрегаты обладают худшим качеством, стоят дешевле и служат меньше.
Биметаллические радиаторы разделяются на две группы:
- полубиметаллические;
- полностью биметаллические.
Первые оснащены алюминиевым корпусом, а стальные трубы есть только в вертикальных каналах. Помимо того, что вода все равно имеет контакты с металлом, максимальное давление таких приборов ниже, чем в приборах полностью биметаллических.
А вот вторая группа – это цельный каркас из стали , который сверху покрыт алюминием. Такой прибор отопления гораздо лучше в плане качества, поскольку теплоноситель соприкасается исключительно со сталью и никак не контактирует с алюминием, следовательно, разрушить его не может.
Стоимость изделий из полного биметалла значительно выше, нежели полубиметаллических изделий.
Рейтинг биметаллических радиаторов отопления
Конечно же, такие рейтинги существуют, но они достаточно условны. Самая высокая популярность – у изделий от итальянских производителей . Биметаллические приборы отопления в Европе практически не востребованы, поэтому их производство в той же Италии не поставлено на поток.
Описание биметаллических радиаторов иностранных производителей
Возьмем наиболее популярные модели радиаторов отопления данного типа от иностранных производителей и приведем их краткие характеристики.
Global Style – качественная модель от итальянского производителя. Целиком биметаллическая, предельно допустимое давление – 35 атмосфер.
Технические характеристики модели Global Style Plus таковы:
- уровень мощности – от 125 Вт;
- теплоноситель в 1 секции имеет объем от 160 до 200 г;
- высота секции составляет 425 и 575 мм;
- вес конструкции составляет порядка 1,5 кг.
Единственный недостаток данной модели, который отмечают и специалисты, это завышенная стоимость, которая не совсем соответствует характеристикам радиатора отопления .
Другой итальянский производитель биметаллических радиаторов - Sira. Под данным брендом выпускаются модели не только стандартной, но и оригинальной формы с округлостями . По сравнению с предыдущим изделием, этот имеет более высокий уровень теплоотдачи, хоть и стоимость их одинаково. Допустимое давление – 24 атмосфер включительно. В числе прочих характеристик:
- мощность от 90 Вт;
- теплоноситель имеет объем порядка 100-420 г;
- секция имеет высоту 275, 423 и 575 мм;
- вес конструкции от 0,6 до 1,6 кг.
Немецкие биметаллические агрегаты Tenrad производятся в Китае, хотя технологии и качество целиком европейские. Характеристики этих приборов таковы:
- они имеют мощность от 120 Вт;
- теплоноситель объемом от 150 до 220 г;
- секция высотой 400 и 550 мм;
- вес от 1,2 кг.
А китаец Gordi хорош тем, что отлично адаптирован к российским условиям эксплуатации при отоплении помещений. Он рассчитан на давление до 40 атмосфер и способен выдержать гидроудары. Мощность такого агрегата составляет от 160 Вт.
Особенности радиаторов отопления от российских производителей
Самой популярной российской маркой на рынке биметаллических приборов отопления является «Рифар»
. Показатели теплоотдачи в таких конструкциях выше, чем у итальянских Global. «Рифар» способен выдержать давление до 20 атмосфер, имеет разные модификации, в частности, которые предназначены для нижнего подключения или для установки в эркеры в виде изгиба.
Батареи отопления этой марки имеют такие серии:

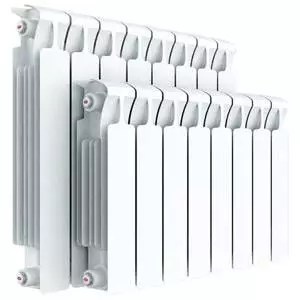

- Rifar Monolit – целиком биметаллические конструкции для отопления, более дорогие и долговечны по сравнению с другими. Гарантийный срок эксплуатации составляет 25 лет;

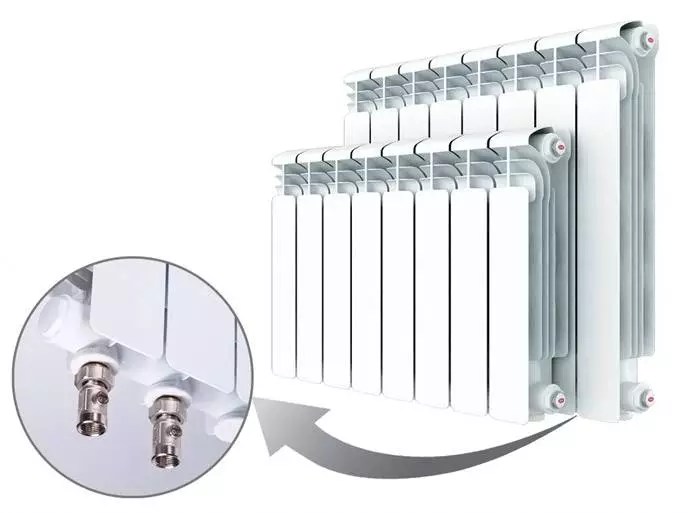

- Ventil – приборы для нижнего подключения, применяются, если есть необходимость скрыть трубопровод от глаз;
- Base – стандартная серия, мощность таких приборов составляет от 136 Вт, объем теплоносителя до 200 г, а температура до 135 градусов. Вес такой конструкции от 1, 3 кг.
Производитель марки САНТЕХПРОМРБС 500 делает упор на европейские стандарты качества, но при этом такие приборы максимально адаптированы для отопления в отечественных климатических условиях. Характеристики этого радиатора такие:
- мощность составляет от 185 Вт;
- теплоноситель имеет объем 217 г;
- температура теплоносителя до 115 градусов;
- секция имеет высоту 560 мм;
- вес агрегата от 2,3 кг.
Изделия марки Regulus доступны в разных цветовых решениях . Кроме того, их отличительной особенностью является то, что сердечник сделан из меди, а не из стали. Поэтому такому радиатору не страшно замерзание теплоносителя. Также данный радиатор можно подключить внизу. Мощность составляет от 575 Вт, а объем теплоносителя 470 г. Данный агрегат достаточно габаритный, его вес составляет более 4 килограмм.
Средняя стоимость биметаллических радиаторов
На стоимость той или иной модели влияет ее производитель, известность марки, страна производства, дизайн и технические характеристики. Средняя стоимость каждой модели такова:
- Global (Италия) - порядка 1000 рублей;
- Sira (Италия) – около 900 рублей;
- Tenrad (Германия – Китай) - около 400 рублей;
- Gordi (Китай) – порядка 700 рублей;
- Rifar (Россия) – от 400 до 3000 рублей в зависимости от характеристик;
- САНТЕХПРОМ (Россия) - порядка 600 рублей:
- Regulus (Россия) – более 6000 рублей.
Требования к качеству биметаллического радиатора
Если для вас не важна марка изделия, и вы больше ориентируетесь на его качественные и прочие характеристики, то перечисляем перечень требований
, которыми должно обладать данное изделие для отопления:
- хорошая теплоотдача;
- устойчивость к воздействию химических и других агрессивных веществ;
- высокий уровень прочности;
- приемлемые габариты;
- удобство установки конструкции.
Также помните и следующее , когда будете приобретать радиатор отопления:
- в плане теплопередачи лучше всего алюминиевые радиаторы;
- чтобы не образовывалась накипь, и поверхность не окислялась, часть радиатора, которая контактирует с водой, должна быть выполнена из стали или чугуна;
- чтобы сохранить характеристики прибора неизменными в течение всего срока эксплуатации, нужно промывать систему отопления;
- стальные радиаторы со стальными сердечниками наиболее прочные и лучше всего способны выдержать повышенное давление;
- стальные радиаторы отопления лучше всего устанавливаются, поскольку их детали достаточно твердые и не отличаются хрупкостью. В плане установке биметаллические радиаторы очень просты.
Чем хороши биметаллические радиаторы, это тем, что они совместили в себе все преимущества других приборов отопления и при этом не имеют их недостатков. Высокая стоимость такого прибора отопления вполне компенсируется его высоким качеством и производительностью.
Важной составляющей создания отопительной системы является . От их производительности и эффективности зависит быстрота и качество обогрева площади. В отличие от советских времен, когда не было аналога , в современные времена предлагается огромный ассортимент различных радиаторов. Одним из функциональных вариантов считаются биметаллические радиаторы отопления. Какие лучше выбрать зависит от конкретных фирм и характеристик материала.
Подобный вариант радиаторов превосходно справляется с обогревом жилища и является стильным дополнением интерьера
Читайте в статье
Особенности конструкции
Биметаллические модели вполне соответствуют всем нормам и ограничениям, которые сопровождают монтаж в квартире. По виду биметаллические изделия похожи алюминиевые, но их внутреннее содержание отличается.
Какие лучше подобрать биметаллические радиаторы отопления подскажет изучение устройства продукции. Биметаллический элемент отличается деталями из нержавейки, которые оберегают алюминий от опасных компонентов, находящихся в воде. Благодаря этим деталям, корпус оборудования не соприкасается с . Сталь характеризуется стойкостью к влиянию кислотной или щелочной среды, которые есть в схемах центрального .
Кроме «Глобал» на нашем рынке есть другой итальянский производитель Sira, который предлагает три варианта продукции, в основном полубиметаллические. При этом приборы известны отличной . Для поддержания нужной температуры потребуется меньшее количество секций, чем у других компаний аналогичной продукции.
Из отечественных производителей стоит выделить компанию «Рифар». Полубиметаллическая продукция данной фирмы характеризуется надежностью и длительным сроком службы. Пользуются спросом модели со специальным антикоррозийным покрытием Rifar-zin, которое делает алюминий таким стойким.
В таблице можно видеть значимые характеристики радиаторов нескольких известных фирм на примере моделей с межосевым расстоянием 500 мм.
Итальянская продукция ориентирована на долговечность и надежность изделий даже в ущерб показателю тепловой мощности.
Полезная информация! Компания Рифар предлагает модель, которая функционирует при давлении в 100 бар. Подобное возможно, благодаря монолитной установке, где отсутствуют резьбовые детали.
Плюсы и минусы отопительных приборов
Структура биметаллических изделий позволяет улучшить качественные показатели данного вида оборудования. Стержень из стали внутри устройства характеризуется продолжительным эксплуатационным сроком и необыкновенной стойкостью к коррозии. Оболочка создается из алюминия, который обеспечивает быструю передачу тепловой энергии.
Подобные изделия обладают такими параметрами:
- Долгий срок службы. Стальные элементы внутри корпуса устойчивы к коррозии и повреждениям, поэтому срок службы устройства может достигать 20 лет;
- прочность. Корпус выдерживает значительное давление и не боится гидроударов;
- разнообразие видов изделий, стильный вид и сочетание с любым ;
- отличный показатель теплоотдачи, маленькая инерция и коррозийная стойкость;
- компактность, удобство установки и малый вес;
- экономичность. Механизмы подачи воды создают оптимальную комбинацию тепловой инертности и затрат энергоресурсов.
К минусам подобных конструкций можно отнести значительную стоимость и небольшой показатель пропускной способности.
Какой радиатор отопления лучше: алюминиевый или биметаллический вариант
Определяясь, какие радиаторы отопления лучше алюминиевые или биметаллические, стоит внимательно изучить особенности и характеристики данных вариантов.
Алюминиевые модели производятся из расплавленного алюминия, который заливается в формы. При этом радиатор становится полностью герметичным, что защищает от протеканий. Алюминий обладает большей , чем биметалл или чугун. Кроме того, материал отличается прекрасной устойчивостью к коррозии.
К минусам моделей можно отнести хрупкость материала, изделие можно легко повредить. Также подобные приборы рассчитаны на небольшое давление в трубах. Основным плюсом биметаллического радиатора по сравнению с алюминиевым аналогом является высокая устойчивость к высокому давлению. Подобные конструкции можно устанавливать как в .
Полезная информация! Алюминиевое устройство рассчитано на показатель давления в 16 бар, но в многоквартирных домах даже в сезон показатель давления установки не превышает 15 бар. А вот в частных домовладениях стоит проявлять осторожность, так как давление часто нагнетается дополнительными устройствами.
Правила расчета секций биметаллических радиаторов
Прежде, чем подойти к подключению биметаллических радиаторов отопления, следует провести расчеты. Одна секция подобного устройства рассчитана для прогрева двух квадратных метров помещения. Чтобы правильно выбрать количество секций проводится расчет:
- производится помещения;
- полученный результат умножается на 100 Вт. Если площадь потолка больше стандартного значения, то применяется поправочный коэффициент, который равен 1,1;
- число, которое получилось, делится на значение теплоотдачи одной секции.
Владельцам частного жилья стоит особенно тщательно выполнить расчет. При этом нужно учитывать теплопроводность таких элементов, как окна, крыши, стены и пол.
