Грамотный монтаж проходного узла через кровлю для печной или вентиляционной трубы обеспечивает не только сохранность печи, трубы и строения, но и является залогом безопасности жильцов. На первый взгляд оформление кровельной проходки для дымохода представляется делом несложным. Однако здесь потребуется обеспечить безупречную гидро- и теплоизоляцию проходного узла, выбрать наилучшее место для вывода трубы на крышу, не разрушить эстетическое оформление здания.
Бытует мнение, что эффективность и безопасность индивидуальной отопительной системы зависит от конструкции печи и умения печника. Мало кто задумывается о том, что полноценное сгорание топлива зависит больше от печной трубы и силы тяги. И только специалисты знают насколько важно смонтировать качественный проходной узел через кровлю.
Когда строят печь, то основное внимание уделяют температурной устойчивости материалов. Но огнеупорный кирпич дымохода и минеральный утеплитель сэндвич-трубы беззащитны перед систематическим увлажнением.
Некачественное оформление вывода трубы на крышу влечет за собой серьезные последствия, влияющие на работу дымохода. Нарушение норм теплоизоляции трубы от горючих материалов кровли, чердачных перекрытий может привести:
- к возгоранию в местах соприкосновения трубы и горючих материалов конструкции дома;
- к образованию большого количества конденсата в трубе, что приведет к ее быстрому разрушению;
- к образованию толстого налета сажи на внутренней стенке дымохода и уменьшению его рабочего просвета;
- к уменьшению печной тяги и образованию угарного газа, опасного для жизни человека.
Некачественная гидроизоляция проходного кровельного узла грозит:
- попаданием атмосферной влаги в чердачное помещение, что провоцирует образование грибка и плесени;
- намокание стропил ведет к инициации процессов гниения древесины, как бы хорошо она не была обработана антисептиком;
- разрушением кирпичной кладки дымохода;
- повышенной коррозией металлической трубы;
- намоканием теплоизоляции (минеральной ваты), после которой этот материал приходит в полную негодность и теряет свои теплоизоляционные свойства.
В доме требуют соответствующего инфраструктурного обеспечения. В частности, дымоход и система вентиляции предусматривают организацию выхода через крышу. Прежде такая возможность обеспечивалась с помощью специальных проемов, которые после монтажа соответствующим образом заделывались средствами герметизации. В наши дни производители инженерного оборудования предлагают более надежные решения, среди которых проходка кровельная, которую устраивают непосредственно в конструкции крыши.
Какие задачи решает кровельная проходка?
Для определения назначения таких дополнений стоит обратиться к функции самой крыши. Она должна защищать дом от осадков и других внешних воздействий, сохраняя при этом оптимальные показатели тепло-, шумо- и гидроизоляции. Наличие отверстий и щелей в кровле не допускается, поэтому коммуникации, проходящие через крышу, должны тщательным образом герметизироваться в местах контакта с отделочным материалом и силовой конструкцией. В свою очередь, проходка кровельная изначально создает минимум свободного пространства, которое не используется в инженерных целях. В то же время она способствует эффективному выведению дыма и воздуха, оберегая и материалы крыши от теплового воздействия. Вентиляционные системы, к слову, нередко приводят к образованию конденсата в местах вывода воздушных потоков. Специальные узлы для таких каналов препятствуют процессам капельного образования, отводя влагу наружу.
Разновидности проходок
Существует несколько классификаций проходок для крыши. В первую очередь стоит ориентироваться на конкретное назначение. Производители выпускают специальные модели для организации пропуска антенн, труб, и дымоходов. Принадлежность узла к определенной группе определяет и конструкционное исполнение, и материал изготовления. Так, не все виды проходок могут соседствовать с каменным дымоходом. Также и пластиковые устройства не сочетаются с некоторыми видами металлических труб. Различаются узлы и по форме. Наибольшее распространение получили круглые и квадратные сечения, но в некоторых случаях помочь может только кровельная проходка угловая, которая имеет свои недостатки, но и достоинства. Конструкции с таким сечением, к примеру, целесообразно использовать в тесных условиях или при укладке нестандартного покрытия.
Способы управления проходками
Все проходки обеспечивают возможность выведения воздуха через крышу. Таким образом, формируется канал, который может также способствовать и прохождению холодного воздуха в чердачное помещение. В простейших моделях этот нюанс никак не учитывается и узлы в постоянном режиме обеспечивают бесконтрольное прохождение воздуха. Более совершенная проходка кровельная предусматривает и возможность управления протоком с помощью клапана. В недорогих системах начального уровня предусматривается ручное управление пропускными задвижками, но можно встретить и немало автоматизированных моделей, управлять которыми можно на расстоянии. Более того, становятся все популярнее устройства с интеллектуальными системами управления, которые управляют клапанами, ориентируясь на текущие погодные условия.
Универсальная проходка
Узлы такого типа представляют собой, в сущности, изоляционные трубки, которые органично вписываются в проем благодаря силиконовой оболочке. Правда, в такой конфигурации должна быть предусмотрена дополнительная защита вокруг проходной части. Главная задача, которую выполняют такие проходки, заключается в механической защите трубопровода или дымохода от повреждений. Помимо внешнего силиконового покрытия узел имеет металлическую прослойку и теплоизоляцию. Это оптимальные кровельные проходки для круглых труб вентиляционных систем, поскольку они могут подстраиваться под любой изгиб. Что еще важно, благодаря ступенчатой структуре такие устройства позволяют направлять канал в ту или иную сторону по надобности. Ориентация трубы возможна и в традиционных проходках, но изменение направления в таких случаях требует больших усилий.
Монтаж проходки
Техника установки во многом зависит от конкретного варианта проходки. Но в большинстве случаев монтаж предполагает выполнение трех этапов. В первую очередь устраивается основа, на которую встанет узел. Это может быть бетонный или металлический стакан, который поддержит конструкцию по типу фундамента. Второй этап предусматривает непосредственное проведение коммуникационной трубы через узел, а также выполнение обжимных действий. Завершается проходки механической фиксацией на поверхности крыши. Для этого используют саморезы, шурупы и гвозди. Конкретный способ крепления зависит от отделочного материала крыши.
Аксессуары для кровельной проходки
К дополнительным элементам, которые повышают надежность, функциональность и долговечность кровельного узла, можно отнести обжимные аксессуары, герметизирующие и теплоизолирующие материалы. Например, с помощью покрытия из силикона или полимерных эластичных тканей можно обеспечить изолированную зону вокруг места установки конструкции. Благодаря такому усилению проходка кровельная прослужит дольше и не допустит прохождения в проем влаги и мусора. В некоторых случаях целесообразно использовать и элементы механического укрепления. Такие решения применяют с целью страховки на случай ветреной погоды.
Как правильно выбирать проходку?
Изначально стоит ориентироваться на размерные параметры. Чем крупнее вентиляционный проем или дымоход, тем толще должны быть стены узла. Кроме того, учитываются изоляционные качества проходки. К примеру, если пластик может обеспечить герметичность, то в плане теплоизоляции он будет эффективен лишь при условии дополнительного укрепления. С другой стороны, металлическая проходка кровельная для дымоходов должна обязательно иметь антикоррозийное покрытие. Собственно, из-за риска развития негативных процессов ржавления специалисты и вовсе не рекомендуют обращаться к таким моделям.
Заключение
К рассмотрению вопросов дополнительного оснащения кровли следует подходить еще на этапе проектирования крыши. В самой конструкции можно предусмотреть технические условия и для прохождения коммуникационного канала, и для установки узла. Например, широкая проходка кровельная для вентиляции может потребовать дополнительного закрепления в области стропил. Но эта возможность не всегда допускается в готовых сооружениях. Также не стоит экономить и отказываться от современных предложений изготовителей проходок. Те же автоматизированные модели избавят от множества хлопот в процессе эксплуатации установки. Например, последние версии таких узлов позволяют программно настраивать управление клапаном - так, что он будет автоматически подбирать режимы работы в зависимости от сезона и температурных амплитуд. Впрочем, и простые установки без клапанов исключать не стоит, если планируется эксплуатация в теплом регионе.
Кровельная проходка – устройство, позволяющее вывести на поверхность крыши вентиляционные и дымоходные трубы. Главной задачей подобных конструкций является недопущение проникновения под кровлю влаги. Наличие подобного устройства не должно быть причиной скопления конденсата на внутренней стороне крыши. Существует множество видов кровельных проходок, изготовленных из различных материалов, именно об этом пойдет речь в этой статье.
Кровельные проходки классифицируются по множеству различных признаков. В первую очередь вид и конструкция этого элемента зависят от устройства, которое требуется вывести на поверхность крыши. Кровельная проходка может быть предназначена для вывода:
- антенн, труб и флагштоков;
- вентиляционных отверстий;
- люков.
Из вышесказанного становится понятно, что сечение проходок под разные виды устройств, может сильно отличаться, ведь их габариты варьируются в довольно обширных пределах. Геометрия проходок тоже отличается. Они могут быть круглыми, прямоугольными, квадратными или овальными.
Выбирая кровельные проходки, в первую очередь следует учитывать следующие характеристики крыши:
- кровельный материал;
- угол наклона крыши;
- расстояние от конька и ската;
- площадь и величина кровельного перекрытия;
- наличие или отсутствие чердачного помещения;
- площадь чердака;
- характеристики устройства, для которого предназначен проходной элемент.
Если не учесть хотя бы один параметр из вышеперечисленных, то провести монтаж кровельной проходки успешно вряд ли получится, что неизбежно приведет к возникновению проблем в процессе эксплуатации.
Характеристики кровельных проходных элементов
Проходной элемент для кровли обустраивается путем вставления металлической трубки в заблаговременно проделанное в крыше отверстие. Трубка вставляется в специальный стакан, который изготавливается из металла или бетона. В последнем, соединение выполняется с помощью заблаговременно забетонированном в стакане анкера.
Если основой кровельных проходных элементов служит перекрытие из железобетона, то отверстие должно быть сделано еще во время монтажа крыши. Это довольно важный момент, ведь в противном случае не избежать такого утомительного и трудоемкого процесса, как сверление крыши из железобетона.
По способу регулировки проходящих потоков воздуха, кровельные проходки разделяются на несколько видов:
- бесклапанная проходка , является самым простейшим. Он не предназначен для регулировки воздушных потоков и работает на постоянной основе;
- механический клапан - это устройства, оснащенные обычным механическим клапаном, регулируемым вручную. Наличие подобного клапана позволяет регулировать прохождение воздушных потоков, вплоть до полного прекращения вентилирования;
- Электрический клапан – это проходной элемент крыши, снабженный электронным клапаном с дистанционным управлением. Чаще всего подобные клапаны устанавливаются на крышах больших зданий со сложными системами вентилирования.
При обустройстве проходки своими руками стоит помнить, что клапан с ручным или электронным управлением нельзя ставить ниже муфты кольца. Если не учесть этот момент, то велика вероятность накопления в нем конденсата.
На сегодняшний день наряду с узкопрофильными проходными элементами кровли, большее распространение получили устройства, именуемые универсальными проходками. Они отлично подходят для выведения на крышу любой конструкции.
Универсальная проходка выполнена в виде многоступенчатой пирамиды. Ее расширенная часть прикреплена к жесткому фланцу, выполненному из полимеров или алюминия. Подобные изделия отличаются отменной герметичностью и высокой устойчивостью к порывам ветра. Кроме того, они очень просты в установке.
Чаще всего подобная проходка кровли выполняется для установки на крыше осветительных приборов, антенн и т. д. Ее преимущество заключается в том, что подобное изделие можно использовать на крыше из любого материала. Она отлично подойдет как для мягкой кровли, так и для металлочерепицы. Особого значения не имеет и крутизна ската. Не стоит забывать и о том, что проходка изготавливается из силикона, способного выдержать мороз до -75 градусов и жару до +260 градусов. Таким образом подобной проходкой можно обрамлять дымоходные каналы.
Способы монтажа
Перед проведением монтажа следует подобрать уплотнитель. Если проходка имеет круглую или овальную форму, то диаметр уплотнителя должен быть на одну пятую меньше толщины пропускаемой трубы. Это гарантированно обеспечит герметичность места соединения.
Излишки уплотнителя нужно обрезать, после чего натянуть его на трубу. Чтобы облегчить этот процесс, требуется смазать поверхность трубы жидким мылом, вазелином или любым другим подобным материалом. Уплотнитель требуется плотно прижать к поверхности кровельного материала. Поверх уплотнителя наносится герметик, а фланец проходки прикручивается саморезами на расстоянии 35 миллиметров друг от друга.
Монтаж проходки для дымоходной трубы
Особое внимание следует уделить проходкам для дымоходных труб. Главные особенности их монтажа заключаются в необходимости соблюсти нормы пожарной безопасности. Газы, выходящие через дымоходный канал, имеют очень высокую температуру. Таким образом они могут стать причиной возгорания кровельных материалов. Это наиболее опасно для крыш, несущие элементы которых изготовлены из древесины.
Чтобы исключить возможность подобного развития событий, труба обкладывается термоизоляционными материалами, в роли которых могут выступать любые негорючие материалы, например, асбест. Помимо этого, между поверхностью дымохода и подкровельными материалами, необходимо оставлять зазор, который регламентирован требованиями пожарной безопасности и СНиП (строительными нормами и правилами).
Элемент, используемый для обустройства дымоходного канала, рекомендуется устанавливать внутри специального фартука. Его несложно собрать из листов оцинкованной стали. Имеющееся между фартуком и проходкой пространство, следует заполнять минеральной ватой или любым другим негорючим материалом со схожими характеристиками.
Грамотный выбор кровельного проходного элемента и его правильная установка, являются гарантией отсутствия возможности проникновения влаги под крышу. В свою очередь это является залогом долгого и корректного срока службы кровли.
Кровельные проходные элементы дают возможность выводить на поверхность крыши самые разные устройства. При этом, грамотно проведенный монтаж, является залогом не нанесения ущерба эксплуатационным характеристикам кровли. Практически все разновидности проходок можно смонтировать своими руками, особенно если угол наклона крыши невелик. Разумеется, самостоятельное проведение строительно-монтажных работ подобного типа, допустимо при наличии определенного опыта пользования строительными инструментами и изучения технологии. В противном случае, проведения монтажа лучше доверить специалистам в этой области, большинство из которых предоставляют гарантию на проделанную работу.
Кровельная проходка представляет собой особые устройства, обеспечивающие вывод на поверхность крыши вентиляционных шахт, труб, антенн, флагштоков и прочих подобных вещей. Главной задачей этих устройств является недопущение проникновения в подкровельное пространство атмосферных осадков. При этом устройства должны не только быть достаточно герметичными, но и не допускать скопления конденсата на внутренней поверхности крыши. В целом, для прохода через кровлю в отверстие, проделанное в ней, вставляется специальная труба, которая, в свою очередь, помещена в стакан. Виды и формы, как и материалы изготовления, бывают различными.
Виды кровельных проходок зависят прежде всего от назначения устройств, которые выводятся на поверхность кровельного покрытия. Это могут быть антенны, флагштоки или трубы. Другой вид предназначен для вентиляционных отверстий, причем для внутренних помещений, канализации или подкровельной вентиляции они делаются своего вида.
Отдельный вид проходки для люков выхода на крышу, и тем более специального обустройства требуют проходы через крышу для печных и каминных труб. Сечение узлов проходки также может быть самым разным, это зависит прежде всего от типа крыши и конструктивных особенностей кровли.
Помимо размеров сечения кровельная проходка может иметь различную форму: круглую, овальную, прямоугольную или квадратную. Выбор вида проходки зависит от следующих параметров кровельного покрытия:
- Материал, из которого сделана крыша.
- Угол наклона кровли относительно конька, а также расстояние от отверстия до конька и ската.
- Величина и площадь кровельного перекрытия.
- Наличие и площадь чердачного помещения.
- Параметры коммуникации, к которой будет подсоединена проходка.
Если не учесть хотя бы один из этих параметров, возникнут неизбежные проблемы либо в процессе эксплуатации, либо еще в процессе монтажа.
Вернуться к оглавлению
Конструктивные черты проходок
Для обустройства проходок в отверстие, проделанное в крыше, вставляется трубка из металла, имеющего толщину от 1 до 3 мм, покрытая специальной термостойкой эмалью. Она помещается в специальный стакан, который может быть либо металлическим, либо железобетонным. В последнем случае проходка крепится в нем на предварительно забетонированные анкера.
Если основой проходки является железобетонное перекрытие, отверстие для нее должно быть предусмотрено еще на стадии создания проекта. Тогда оно делается еще на стадии отливки перекрытия, что помогает избежать такого затратного и длительного процесса, как сверление готовой бетонной плиты. В случае, если отверстие нарушает прочность пустотелой бетонной плиты, участок с отверстием принято делать монолитным.
Проходки через кровлю делятся по своим конструктивным чертам на несколько вариантов по способу регулировки проходящих через них потоков воздуха. Бесклапанные проходки являются простейшими из них. Они никак не могут ограничивать поток и всегда функционируют в постоянном режиме. Другие проходки снабжаются простым механическим клапаном, который регулируется в ручную.
Это позволяет регулировать вентиляционный поток вплоть до полного его перекрытия. Третий вариант снабжается электронным клапаном, которым можно управлять дистанционно. Эти клапаны ставятся на сложные управляемые системы вентиляции. Однако стоит помнить, что клапан нельзя ставить ниже муфты кольца, поскольку это неизбежно приведет к скоплению в нем конденсата.
В наше время наряду со специализированными узлами кровельных проходок появилось устройство, именуемое универсальной проходкой. Оно выполнено в виде ступенчатой пирамиды из силикона, расширенная часть которой крепится в жесткий фланец из полимерного материала или алюминия. Такие системы герметичны, устойчивы к порывам ветра и просты для монтажа. Чаще всего они применяются для вывода на крышу осветительных приборов и антенн. Преимущества такой системы в том, что ее можно устанавливать на крыше из любого материала и с любым углом наклона ската. Идущий на изготовление пирамиды силикон выдерживает перепады температур от 74° мороза до 260° тепла.
Вернуться к оглавлению
Монтаж и его способы
Для начала нужно подобрать уплотнитель. Если проходка округлая, диаметр уплотнителя должен быть примерно на 20 % меньше, чем диаметр пропускаемой через него трубы. Это будет гарантией герметичности места соединения. Излишки уплотнителя просто обрезаются ножом или ножницами. После этого уплотнитель натягивается на трубу, для облегчения процесса ее поверхность нужно смазать жидким мылом, затем уплотнитель плотно прижимается к поверхности кровельного покрытия. Под поверхность фланца наносится герметик, а сам фланец прикручивается саморезами, расстояние между которыми должно быть не более 3,5 см.
Особо выделяются виды проходок для дымовых труб. Отличительные особенности их монтажа определяются, в первую очередь, требованиями пожарной безопасности. Выходящие через такие вентиляционные устройства газы, образованные в процессе сгорания топлива, имеют достаточно высокую температуру. Она передается на поверхность трубы, что может привести к возгоранию кровельных материалов. Особенно это опасно для крыш с деревянными несущими конструкциями.
Для того чтобы избежать такой опасности, помещаемая в проходку дымовая труба покрывается термоизоляцией, в роли которой чаще всего используется асбест.
Кроме этого, между поверхностью трубы и подкровельными материалами особенно способными к воспламенению, оставляется специально регламентированный зазор. Сам же конструктивный элемент проходки рекомендуется в месте прохода через слои утеплителя и гидроизоляции монтировать внутри специального кожуха, который нетрудно собрать из оцинкованной жести. Пространство между ним и проходкой заполняется минеральной ватой или иным негорючим материалом.
Если кровельную проходку правильно подобрать и грамотно установить, проникновение влаги под кровельное покрытие будет надежно перекрыто.
А это является главным условием как надежности крыши, так и длительной ее эксплуатации. Именно кровельные проходки позволяют выводить на поверхность крыши самые различные устройства, не нанося при этом ущерба защитным свойствам кровли. Некоторые из их разновидностей вполне можно установить своими руками, особенно если угол наклона ската крыши невелик. Но чаще всего способы их монтажа желательно доверить специалистам, обладающим достаточной квалификацией и знаниями.
Проход дымовой трубы через кровельную систему неспроста признают наиболее сложным узлом конструкции. Обустроить его нужно так, чтобы была обеспечена герметичность и устранена вероятность возгораний. Для достижения цели раньше проводили внушительный ряд действий, работу доверяли только опытным кровельщикам. К проблемным участкам крепили жесть, асбест, рубероид, швы заливали цементными растворами и битумными составами. Результат трудоемких операций служил недолго из-за атмосферных и температурных влияний. Новый вид кровельного уплотнителя – Мастер Флеш для дымохода предоставляет возможность отказаться от изнурительных процедур. С его помощью надежную проходку можно устроить своими руками, затратив минимум времени и сил со средствами.
Master Flash – знакомство с устройством
Мастер Флеш – это серия эластичных уплотнительных систем, предназначенных для герметизации участков пересечения кровли трубами. Их применяют в организации проходок дымоходов, канализационных и вентиляционных стояков и прочих коммуникаций.
Выпускают в форматах, пригодных для обустройства кровель из всех известных видов материалов. Производятся уплотнители для плоских и скатных крыш с профилированными покрытиями и для собратьев без рельефа.
Неоспоримые преимущества уплотнителей Master Flash:
- Эластичность, позволяющая создать плотное примыкание к стенкам дымоходов.
- Устойчивость к резким температурным перепадам, беспроблемная работа в широком температурном диапазоне.
- Инертность к озону, сопротивляемость окислительным процессам.
- Сверхнизкая пористость, обеспечивающая отличную герметизацию.
- Огнестойкость.
- Способность принимать прежние размеры и форму после теплового линейного расширения.
- Гарантии от изготовителей порядка 30 лет.
- Для крепления уплотнительных систем не нужны особые инструменты и оборудование.
- Погодных ограничений в период установки нет.
Веский плюс эластичных уплотнителей заключается в ощутимом сокращении расхода материалов, применяемых в организации проходки. При их использовании отпадает необходимость в укладке дополнительной гидроизоляции вокруг проходки.
Конструктивные особенности уплотнителей
Кровельные уплотнительные системы пришли на смену традиционным трубным фартукам. Конструктивно они напоминают предшественников, но включают только две основные части, это:
- Гибкая манжета, изготовленная в форме усеченного конуса из резины с маркировкой ЭПДМ или из силикона. Именно манжета обеспечивает примыканию кровли к трубе герметичность, исключающую проникновение пыли и атмосферной воды. В рабочем положении верхняя часть конуса плотно обрамляет . Нижняя часть соединена с основанием уплотнительной системы – с фланцем, выполненным в форме округлой или квадратной юбки.
- Фланец – основание системы, изготовленное из резины ЭПДМ, силикона, оцинкованной жести, свинца или алюминия. Силиконовое и резиновое основание для установки на кровлю с крупными рельефными гофрами оснащается алюминиевыми полосами по периметру. Вставки из алюминия помогают придать фланцу форму профиля для максимально плотного прилегания.
Манжеты кровельных уплотнителей для скатных крыш расположены под углом к основанию. На конусовидном элементе имеются гофры, обозначающие контуры круглых отверстий с четкой градацией по диаметру.
Гофры также необходимы для повышения точности трубной разделки: они позволяют при необходимости изменять угол наклона уплотнителя в пределах, указанных производителем.
Если воображаемая центральная ось конуса расположена строго перпендикулярно к поверхности основания, то Мастер Флеш предназначен для обустройства плоских крыш.
Общие принципы установки
Гибкие уплотнители существенно опережают устаревшие способы обустройства кровельных проходок по техническим характеристикам. Они без потери качественных показателей выдерживают значительно больший диапазон температур, дольше служат, реже нуждаются в ремонте.
По критериям простоты монтажа тоже, бесспорно, лидирует Мастер Флеш для дымохода – установка системы производиться самым элементарным образом. Для проведения работы исполнителю не потребуются ни теоретические познания, ни практика в кровельном деле.
Верх конусовидной манжеты надрезается так, чтобы диаметр полученного отверстия был меньше диаметра обустраиваемого дымохода на 20%. Надрезанный конус банально надевается на круглую в сечении трубу и аккуратно продвигается вниз вплоть до точки крепления. Для облегчения процесса продвижения изготовители рекомендуют смачивать или намыливать поверхность дымохода.
Метод фиксации фланца определяет тип кровельного материала, в зависимости от которого подбирается и модель уплотнительной системы:

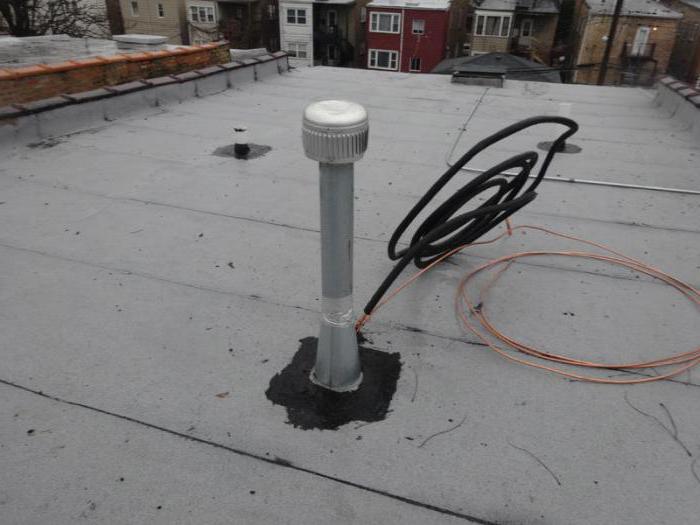

- К плоской крыше с рулонным покрытием фланец приклеивается на битумную мастику или силиконовый клей.
- К скатной крыше фланцевое основание сначала приклеивается силиконовым средством, затем прикручивается саморезами и фиксируется клепками. Если тыльная сторона фланца оснащена уплотняющей пористой прокладкой, он прикручивается без предварительного приклеивания силиконом.
После установки верхний срез конуса и нижний край фланца для надежности обрабатываются силиконовым герметиком. Для фиксации верхней кромки может использоваться металлический хомут.
Прочно зафиксированное проходное приспособление остается подвижным. Т.е. в случае теплового расширения крепежные швы и точки позволят трубе переместиться относительно места проходки без потери герметичности. Аналогично манжета себя поведет в случае усадки стен и фундамента.
Как грамотно выбрать Мастер Флеш
Сведения о размерах недостаточны, чтобы безошибочно подобрать кровельный уплотнитель для герметизации дымохода, хотя это немаловажный аспект. Чтобы приобрести пригодную к употреблению систему следует учесть, что:
- Для обустройства скатных крыш с уклоном от 10º до 40-45º, покрытых профилированным металлом, нерельефно кровельной сталью, битумной черепицей, полимерной мембраной, пластиком, плоской сланцевой и керамической черепицей подходят уплотнители с гибким квадратным и округлым основанием. Их установка производится с предварительным приклеиванием на силикон и последующей фиксацией саморезами.
- Для обустройства скатных крыш крутизной от 45º до 60º с аналогичными видами покрытия применяются уплотнители с эластичным фланцем, армированным алюминиевой полосой.
- Для обустройства пологих крыш и кровельных конструкций круче 60º используются модели Мастер Флеш с увеличенной площадью фланца.
- Проходки плоских крыш оснащают манжетами, перпендикулярными к плоскости основания. К битумным кровлям приклеивают с помощью битумной мастики, к полимерным покрытиям – с помощью силиконового состава.
- На шиферные и черепичные крыши устанавливают эластичные системы с металлическими фланцами увеличенной площади. Основания уплотнителей располагают согласно своду правил установки жестяных фартуков: верхнюю часть заводят под расположенный выше ряд черепицы или шифера.
Кроме того необходимо учесть, в каком температурном диапазоне сможет работать приспособление без потери технических характеристик. Указанные аспект напрямую связан с материалом, из которого изготовлена основная часть манжеты для дымохода.
Системы Мастер Флеш изготавливают:
- Из этилен-пропиленового каучука ЭПДМ, переносящего воздействие температур в диапазоне от -50º до +160ºС без разрушения. Ряд производителей ограничивает верхний предел +140ºС.
- Из силикона, абсолютно «равнодушного» к температурам в диапазоне от -60º до +200ºС. Есть силиконовые манжеты, в техпаспорте которых указан верхний предел +240ºС.
Стандартное значение температуры дымовых газов на уровне входа в дымовую трубу примерно 120-140ºС. У газовых и жидко-топливных котлов слегка пониже. В принципе, оба варианта вполне удовлетворяют условиям оснащения банных дымоходов.
Однако, согласно мнению специалистов, указанные величины можно признать действительными, если между топочной частью и выходом из печи дыма есть расстояние минимум 1м. Если нет, то предпочтение лучше отдать изделиям из силикона, дополнительным плюсом которых вполне обоснованно признают насыщенный колорит и безупречную совместимость с герметизирующими составами. Правда, сроки эксплуатации продукции ЭПДМ несколько больше, чем у силиконовых уплотнителей. Зато в регионах, где изредка или не очень случаются заморозки ниже -50ºС, их не слоит устанавливать на банные крыши. Да еще и химики уверяют, что синтетическая резина начинает правиться при tº = +135ºС.
Если для оборудования дымоходной трубы уже приобретена гидроизоляционная манжета из ЭПДМ, но появились сомнения в реальном температурном режиме, отчаиваться не надо.
Есть народный метод адаптации резинового приспособления к нежелательным температурным воздействиям. Перед монтажом манжеты вокруг дымохода нужно установить гильзу, создающую небольшой зазор между ней и стенкой трубы. Поверх гильзы укладывается базальтовая вата, затем надевается еще одна гильза, форма которой близка к конфигурации манжеты. В завершении стандартным методом устанавливается Мастер Флеш.
Уплотнительные системы Мастер Флеш выпускаются не только для оснащения дымоходов строящегося дома. В линейках продукции есть модели для проведения ремонтных работ и для установки в случае, если эластичное приспособление на трубу надеть просто невозможно.
У конусов подобных изделий имеется сбоку разрез с защелкивающимися при соединении клипсами или замком. Модели с застежкой также применяются для герметизации квадратных в сечении труб с размером стенки до 150мм. Более солидные квадратные трубы обрамляются резиновой или силиконовой полосой на алюминиевой основе.
Как установить кровельный уплотнитель?
Общие принципы организации кровельных проходов с помощью Мастер Флеш были приведены выше. К тому же производители прилагают подробное описание монтажного процесса. Однако в алгоритмах установки и фиксации разных моделей имеются отличия, с которыми лучше ознакомиться еще до момента приобретения.

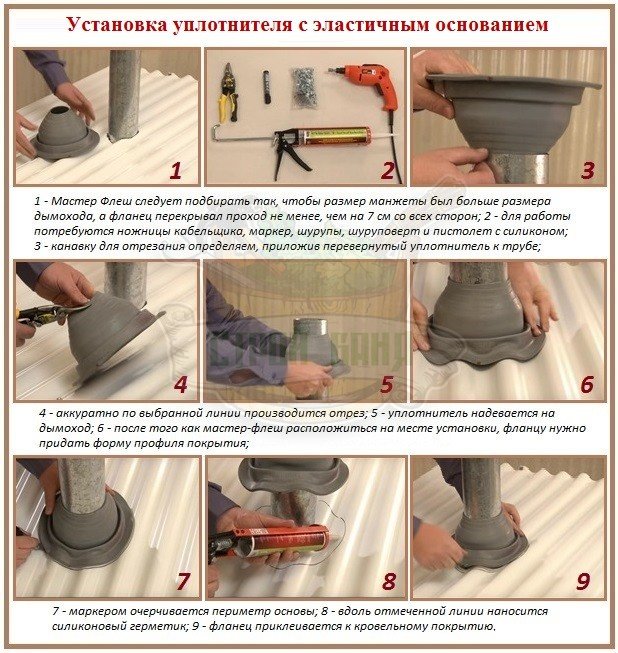

Установка уплотнителя с гибким фланцем
Уплотнительная система с эластичным основанием в основном применяется в обустройстве дымоходов, пересекающих металлические кровли.
Алгоритм работ:
- Определяем на конусе местоположение канавки для предстоящего среза. Не забываем, что Ø удаляемого сегмента должен быть на 20% меньше Ø трубы.
- Аккуратно ножницами кабельщика отрезаем излишки, стараясь, чтобы срез получился максимально ровным.
- Увлажняем поверхность трубы для оптимизации скольжения. Надеваем манжету на дымоход и тянем ее к месту фиксации, держась за конус, а не за фланец.
- Дотянув уплотнитель до положенного ему места, очерчиваем линию вокруг края фланца.
- Слегка приподнимаем манжету, чтобы нанести клеящий состав по периметру фланца согласно разметке.
- Устанавливаем уплотнитель на место.
- Вокруг верхнего среза и кромки основания наносим эластичный герметик.
Клеящее вещество обязано соответствовать типу покрытия. Правила и ограничения по подбору указывается в приложенном к изделию инструктаже. Например, приклеивать битумной мастикой мастер-флеш к крыше с поликарбонатным покрытием или полимерной мембраной запрещено, т.к. материалы начнут разрушаться, а соединение придет в непригодность.

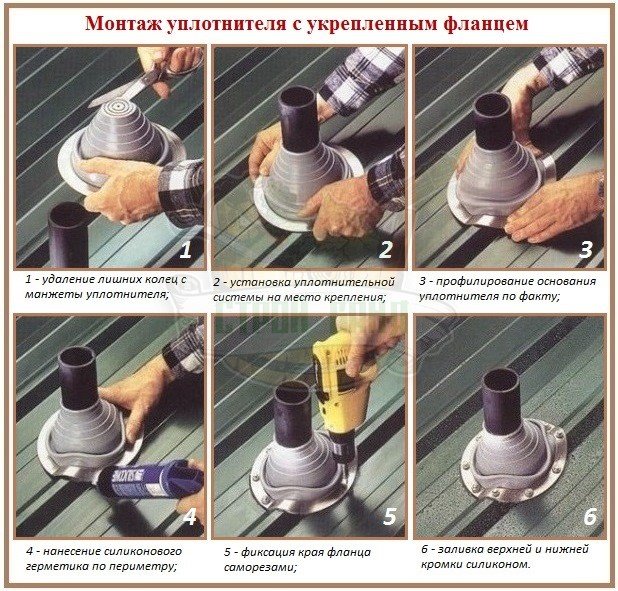

Крепление Master Flash с жесткой окантовкой

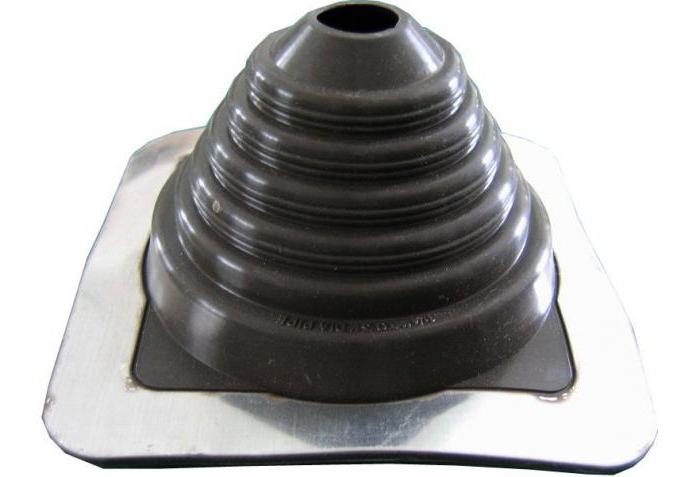

Процедура установки уплотнителя с алюминиевой полосой по краю выполняется по аналогичной схеме. До этапа крепления все работы проводятся в том же порядке. Разница в том, что во время примерки перед обводкой абриса фланца его необходимо спрофилировать для плотного прилегания к поверхности покрытия.
Крепление производится саморезами с шестигранной шляпкой. Завинчивается крепеж в низкие полки профиля. При желании для надежности фиксации саморезами можно купить встречную металлическую деталь, устанавливаемую с обратной стороны крыши.
На кровельные проходы под дымоходы большого размера и на крышах круче 45º квадратный фланец рекомендовано располагать в виде ромба. С целью более эффективной защиты от протеканий крыш с выраженной ребристой поверхностью и крутых скатов рекомендовано приобретать уплотнители с увеличенным основанием.
В линейке манжет с металлической окантовкой фланца имеются модели с пористым уплотнителем, расположенным с тыльной стороны. Для их фиксации нет необходимости обрабатывать поверхность клеящим составом. Система просто прикручивается к крыше без приклеивания и заливки швов силиконом. Пористый материал обеспечивает безупречную герметичность без дополнительных манипуляций.

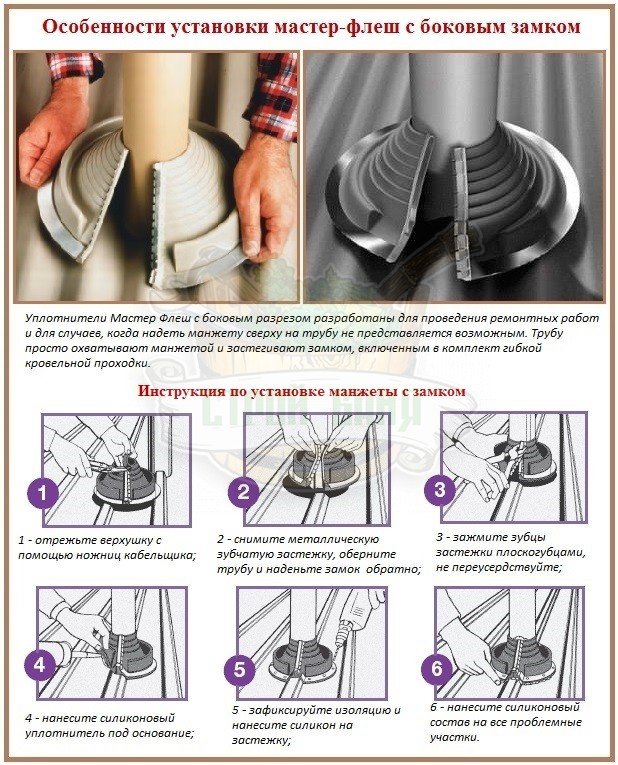

Изоляция для ремонтных операций
Кровельные уплотнители с разрезом требуются там, где надеть изоляцию на дымоход сверху не представляется возможным. Чаще всего они востребованы в ремонте износившейся изоляции дымовых труб.
Алгоритм установки:
- Ножницами кабельщика отрезаем верхушку конуса по кромке, Ø которой на 20% меньше аналогичного размера дымохода.
- Снимаем зубчатую застежку с замка и оборачиваем манжетой трубу.
- Соединяем стороны разреза манжеты и надеваем застежку обратно, без фанатизма поджимая зубцы плоскогубцами.
- Приподняв край фланца, наносим силиконовый уплотнитель на кровлю.
- Прижимаем систему и наносим силиконовый клей на застежку и все проблемные участки изоляции.

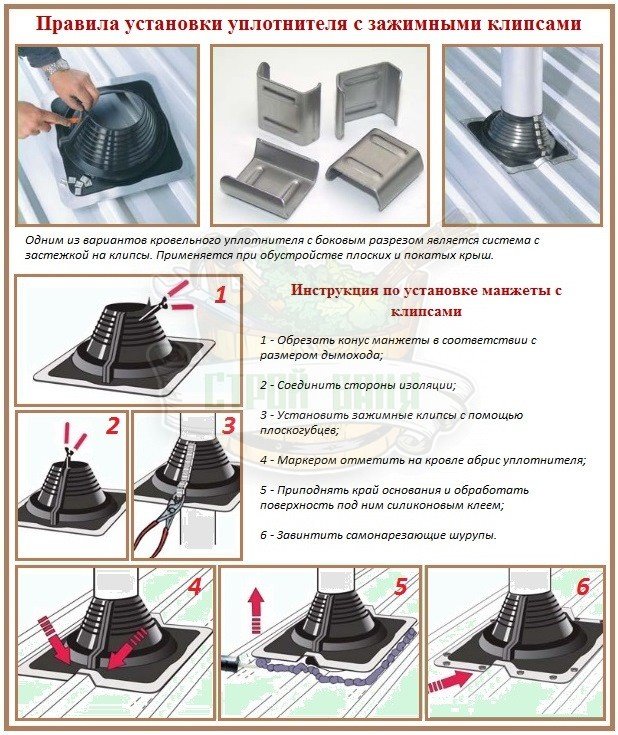

На крышах с увеличенной вероятностью протекания устанавливаются системы с увеличенной площадью основания.

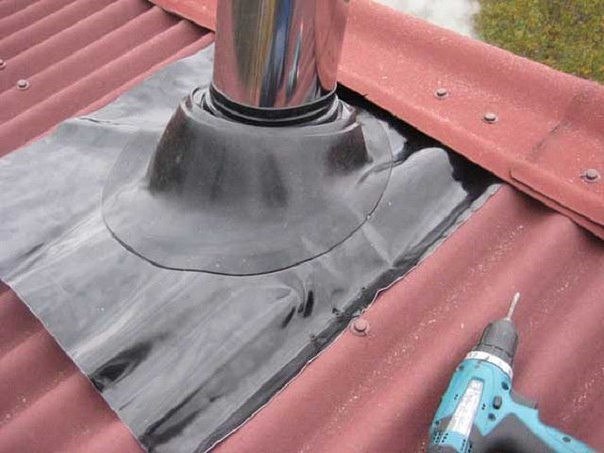

Устройство рулонной изоляции
Для разделки труб большого размера выпускается рулонный материал, армированный алюминиевой полосой. Он позволяет герметизировать дымоходы круглой, квадратной, прямоугольной конфигурации. Благодаря эластичности легко формируются детали трубного обхода, благодаря встроенному алюминию уплотнительная система безупречно прилегает к кровельной поверхности. Способ установки рулонной изоляции схож с , которые мы приводили в другой статье.
С целью герметизации круглого дымохода нужно отрезать кусок материала на 30 см больше длины окружности трубы. Так необходимо сделать, чтобы изоляция закрепилась с нахлестом. Перед приклеиванием отрезок нужно согнуть наподобие металлического уголка так, чтобы вертикальная полка была шириной 17см. Эта часть будет приклеена к вертикальной поверхности дымохода. Перед фиксацией горизонтальной полке следует придать форму юбки путем растягивания. Край рулонного уплотнителя может растягиваться на 25%. После полной формовки и пары примерок гибкий кровельный фартук приклеивается к трубе и покрытию.
Квадратные дымоходы оклеиваются в четыре приема в следующей последовательности:
- Вырезаем 4 части фартука, оставив на углы припуски 30см. растягиваем материал до приклеивания, потому что после его форму и размеры нельзя будет изменить.
- Заполняем силиконовым средством или уплотнителем углубления шифера или покрытий с подобным профилем, чтобы разделка легла плотно. Уплотняющего состава должно быть не более 1см. Углы заполнять не надо.
- Приклеиваем верхнюю часть изоляции к стенкам дымохода, не трогая углы. Сначала приклеиваем нижнюю полосу фартука, затем заводим на нее и приклеиваем две боковые детали. После накладываем верхнюю полосу так, чтобы ее края перекрыли верха боковушек. В результате атмосферная вода будет стекать, не попадая в стыковые швы.
- Разравняем фартук и приклеим его нижнюю часть к кровле силиконом, не забывая приклеить углы. По периметру укладываем металлическую полосу, крепим ее саморезами или клепками.
Рулонную изоляцию можно окрасить в любой сочетающийся с кровлей цвет.

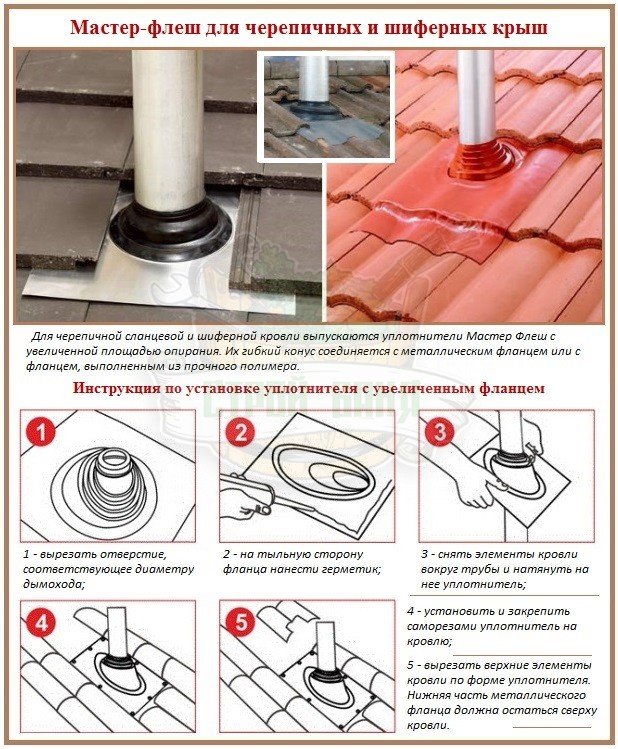

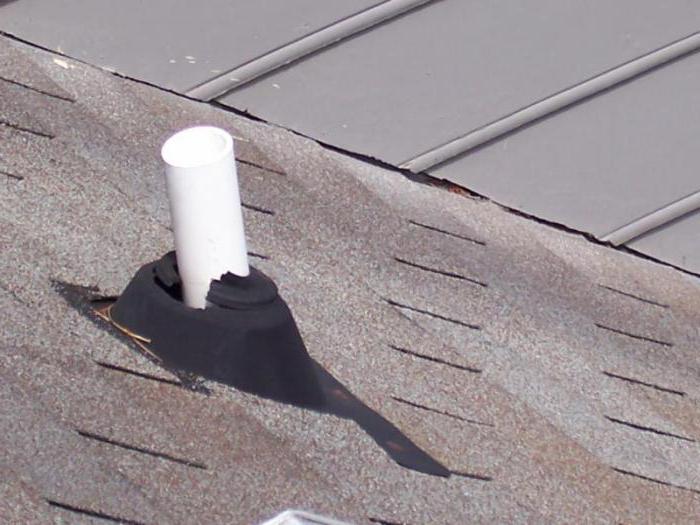

Монтаж манжеты на черепицу и шифер
Для обустройства проходок через крыши, покрытие битумной и керамической черепицей, сланцевыми плитками и шифером выпускаются уплотнительные системы со свинцовым или алюминиевым основанием. Конус традиционно обрезают, чтобы плотно надеть манжету на дымоход. Верхнюю его часть металлического фланца необходимо завести под покрытие, сбоку и снизу он укладывается поверх кровли.
Верхняя кромка основания загибается во избежание проникновения атмосферной влаги в систему. После установке все проблемные соединения заливаются силиконовым составом.
С подробностями выполнения монтажа систем мастер-флеш для дымоходов ознакомит подборка видео:

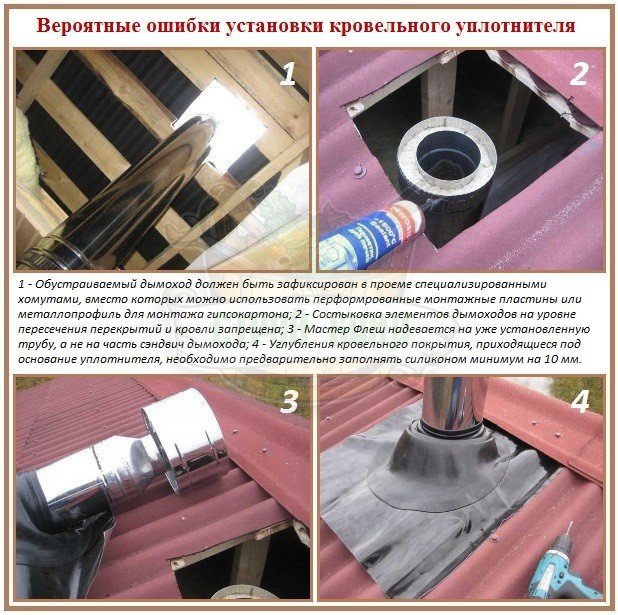

Свод правил установки гидроизоляции дымоходов:
Монтаж и крепление разрезной уплотняющей манжеты:
Как установить уплотнитель на металлочерепицу:
Применение кровельных уплотнителей Мастер Флеш привлекает скоростью и удобством установки. Немаловажное преимущество эластичных проходок заключается в ощутимой экономии денежных средств, в надежности гидроизоляции и длительных сроках службы. Однако наиболее убедительный аргумент в пользу новых материалов для обустройства проходки – это возможность установить их собственными руками без привлечения рабочих.
