Герметизация трубы и швов на крыше. Заделка трубы на шиферной крыше своими руками Заделка печной трубы

Популярность каминов и печей при обустройстве загородных домов не пошло на спад после появления более современных отопительных приборов, работающих на природном газе или электричестве. Для отведения продуктов горения печного оборудования используются дымоходные трубы: их проход через крышу должен быть максимально герметичным.

Что бывает при недостаточной герметизации

Участок выхода дымохода через кровельную поверхность называются узлом прохода, или просто проходкой. Ее устанавливают в стене или на крыше здания: именно второй способ монтажа пользуется наибольшей популярностью. При этом провести качественную гидроизоляцию такой проходки намного сложнее.

Все допущенные ошибки герметизации трубы на крыше могут спровоцировать появление следующих последствий:

• Протечки . Как свидетельствует статистика, причиной большинства протечек кровли является именно некачественная гидроизоляция участков примыкания дымохода и кровельного материала.
• Гниение стропильной конструкции . Влага, попавшая под кровлю через некачественно оформленной узел прохода, становится причиной загнивания и деформации деревянной стропильной конструкции.
• Уменьшение тяги . По причине слабой герметичности участка соприкосновения кровельного покрытия и печной трубы на поверхности последней начинает образовываться конденсат. Как результат, дымоход остывает и уменьшает внутреннюю тягу.

Для того, чтобы исключить все перечисленные проблемы, необходимо тщательно соблюдать технологию герметизации проходки печной трубы. В комплект практически всех кровельных материалов входят специальные доборные элементы или эластичные кожухи, позволяющие провести качественную изоляцию указанного участка.

Назначение гидроизоляции труб на крыше

Гидроизоляцию дымоотводной трубы обычно проводят по завершению кровельных работ, что провоцирует халатное отношение к этой процедуре некоторыми мастерами. Такое положение вещей является серьезной ошибкой, последствия от которой могут быть весьма плачевными.

Задачи герметизации дымоходной трубы:

1. Увеличение безопасности печного оборудования . Дымоотводы, обслуживающие печи на твердом топливе, обычно разогреваются до очень высоких температур. Это накладывает дополнительную ответственность на изоляцию ее поверхности от деревянной кровельной конструкции.
2. Повышение энергоэффективности . Если провести качественную изоляцию швов, тем самым можно значительно снизить теплопотери. Как результат, будет достигнута заметная экономия топливных материалов.
3. Защита трубы от конденсата . Хорошо изолированный дымоход способен сохранять стабильную температуру своих стенок. Это позволяет на порядок снизить количество образующегося конденсата.

Какой должна быть гидроизоляция

Не так давно гидроизоляция места выхода печной трубы проводилась подручными материалами. В настоящее время для этих целей выпускается значительное число материалов и приспособлений, позволяющих решить задачу, чем заделать щель между трубой и крышей.

Гидроизоляция для проходки должна обладать следующими качествами:

• Стойкое перенесение влаги . Так как указанный участок находится на поверхности кровли, это предполагает постоянное воздействие на него атмосферных осадков. Поэтому очень важно, чтобы изоляционный материал был в состоянии длительное время сопротивляться влаге и коррозии.
• Термостойкость . Поверхность дымохода может разогреваться до +600 градусов, поэтому гидроизоляция должна отлично справляться с значительными температурными колебаниями. Постоянное воздействие солнца подразумевает наличие у заделки дымохода на крыше хорошей стойкости к ультрафиолетовому излучению.
• Сопротивляемость износу . Как правило, любой кровельный материал рассчитан на эксплуатацию на протяжении не менее 15-20 лет. Желательно, чтобы доборные элементы имели схожую продолжительность службы.
• Совместимость с кровлей . Перед тем, как герметизировать трубу на крыше, важно выбрать наиболее оптимальный вариант. Подбор материала для оформления места выхода дымохода проводится с учетом типа кровельного материала. Крышу из профнастила или металлочерепицы необходимо оснащать оцинкованными доборными элементами. На черепичных кровлях используются керамические изделия, а на мягких – битумные.

Запрещается выполнять гидроизоляцию трубы бытовым силиконовым герметиком, нефтяным битумом или цементом. При подборе изоляции должна учитываться температура нагревания трубы и тип кровельного материала.

Какие бывают средства для герметизации - чем лучше заделать щель

Благодаря готовым проходным узлам дымоходной трубы значительно упрощаются кровельные работы. Эти задачи могут выполняться даже людьми без соответствующего опыта.

Основные виды средств для герметизации проходок:

1. Металлический воротник для трубы на крыше . Самый популярный вид изоляции дымохода. Чаще всего таким образом оснащаются квадратные или прямоугольные трубы. Состоит такой фартук из набора металлических уголков, которые фиксируют на кровельные скаты и наружные стенки дымохода. Этот вариант обычно применяют на кровлях из профнастила, металлочерепицы или шифера.
2. Резиновые вкладыши . Речь идет об уплотнителях из резины или латекса, имеющие воронкообразную конструкцию. Такая форма изделий удобна для изоляции дымоходов с круглым сечением. Их натягивают на трубу, фиксируя к обрешетке сквозь кровельное покрытие. Чтобы добиться плотного прилегания резинового вкладыша к поверхности дымохода, важно грамотно подобрать его диаметр.
3. Мембраны . С помощью полосных диффузных мембран удобно проклеивать периметр дымохода. Таким образом можно оформлять трубы круглого и прямоугольного сечения. Справедливости ради нужно сказать, что этот тип заделки не очень эстетичен.

Чтобы достичь надежной гидроизоляции для проходки, рекомендуется применять многослойные конструкции, где комбинируется резиновый уплотнитель, внутренний фартук и наружная декоративная окантовка.

• Несмотря на все старания кровельщиков уложить кровельное покрытие по возможности плотнее к дымоходу и различным выступам, все равно в местах примыкания остаются неплотности. Вода с крыши, таким образом, может через образовавшиеся щели попасть в подкровельное пространство. Поэтому все их необходимо хорошенько герметизировать.

  Один из самых обсуждаемых вопросов среди печников – как заделать трубу на крыше. Во времена, когда печное отопление присутствовало практически везде, при обустройстве дымохода на крыше выполняли специальное утолщение, которое и защищало кровлю от протекания. В наше время повсеместно кирпичные трубы уступили свои позиции металлическим, зачастую серийным сварным дымоходам. Стоит также отметить, что современные печники, выбрав кирпич для трубы на крыше, утолщения не делают.

  Чтобы не столкнуться с неприятнейшей ситуацией, когда течет труба, нужно разобраться, как заделать трубу на крыше.

  Принципы заделки зазоров

  Щели закрывают, используя различные подручные материалы. Схематично их можно разделить на две группы:

  • Элементы, с помощью которых закрывают щели между дымоотводом и крышей. Это разные фартуки, воротники как фабричного, так и собственного изготовления. Материалом для них служат устойчивые к коррозии оцинкованная сталь, резина или силикон. Доборные элементы могут отличаться по внешнему виду и своим техническим характеристикам. Функционально их установка обеспечивает начальное черновое закрытие стыков.
  • Всевозможные герметики, с помощью которых заполняют оставшиеся щели. К примеру, цементные смеси или мастики. Сегодня для решения этих задач используются и более современные материалы, которые отличаются простотой, и очень удобны при выполнении работ по изоляции, к примеру, самоклеящиеся ленты.

  Чем заделать щель между трубой и крышей



  Сразу, как сделана труба, перед кровельщиками встает вопрос, каким образом заделать и гидроизолировать стыки, как герметизировать печную трубу. Для этого используют различные материалы. Отметим несколько самых распространенных.

  • Силиконовый герметик для печной трубы на крыше. Это морозостойкий, водонепроницаемый материал. Он прост в использовании и доступен по стоимости. К тому же силиконовый герметик имеет высокий уровень термостойкости, вплоть до 150˚ С, поэтому широко используется при строительстве бань и парных.
  • Мастика битумная. Обрабатываемую поверхность предварительно очищают и подсушивают. Мастику наносят слоем высотой в 3 или 4 мм. Если щель оказалась слишком широкой, то ее можно для начала заполнить монтажной пеной, и только потом нанести битумную мастику.



  • Экобит. Этот изоляционный материал обеспечивает достаточно хорошую гидроизоляцию. Он представляет собой упроченную самоклеящуюся алюминиевую ленту с герметизирующим слоем из специального модифицированного битума. Ее прокладывают по периметру дымохода.

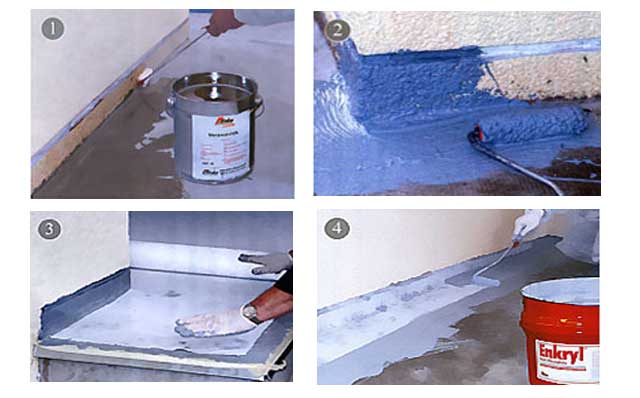

  • Enkryl . Это однокомпонентная акриловая мастика немецкого производства, которую используют для обработки проблемных стыков. Процесс гидроизоляции проходит в 4 этапа.

  1. обезжиривают поверхность по периметру трубы;

  2. с помощью кисти наносят первый слой жидкой мастики Enkryl;

  3. трубу обматывают Polyflexvlies Rolle (это армирующая ткань на основе вискозы), которая будет обеспечивать дополнительную эластичность гидроизоляции;

  4. минут через 15–20, когда мастика уже впитается в ткань, наносят второй слой.

  Как утверждает производитель, вряд ли можно будет увидеть, что течёт крыша возле трубы, в течение 9–10 лет.

  Как заделать трубу на крыше из разных материалов

  Технологии заделки щелей зависят от таких факторов, как тип материала кровли, величина зазора, форма дымового канала. Рассмотрим пошагово процесс герметизации трубы на крыше от дождя для популярных покрытий.



  Черепичная крыша

  • Образовавшиеся между покрытием кровли и наружной стенкой дымохода зазоры нужно обложить уголками из нержавеющей стали. Если дымоотвод имеет овальную либо круглую форму, металлические уголки можно заменить на уплотнители из резины с клейкой основой.
  • Из листовой оцинкованной стали готовят специальный декоративный воротник. Его надевают через оголовок дымоотвода и крепят на саморезы. Таким образом между ними формируется пространство под заливку.
  • В сформированный зазор заливают вязкий цементно-песчаный водостойкий раствор и оставляют на сутки. Этого времени обычно должно хватить для застывания смеси.

  При заливке зазоров необходимо проследить, чтобы раствор полностью заполнил все возможные щели.

  • Для отведения воды с крыши формируют наклонную поверхность. Делают это следующим образом: в листе нержавейки вырезают отверстие. Его диаметр должен соответствовать размерам воротника. Надев раскроенный лист на оголовок, его крепят на саморезы.



  Кровля из шифера

  Заделка раствором – самая доступная технология герметизации шиферной крыши. Однако в случае дымоотводов круглой формы использование этого способа связано с определенными сложностями. Данную проблему можно удачно решить по следующему алгоритму.

  • На плотный картон помещают лист полиэтилена и формируют кольцо. Его вставляют в щель между кровельным покрытием и дымоотводом.
  • На шифере формируют временный ограничительный бортик из какого-либо пластичного материала, скажем, пластилина.
  • В полученный промежуток заливают асбестоцементный раствор.
  • После того как строительная смесь затвердеет, бортик и картонный цилиндр убирают.
  • На их месте остается асбестовое кольцо, которое и служит в качестве гидроизоляции.



  Кровля из битумной черепицы

  На мягкой кровле обычно делают разделку. Заделку щелей выполняют, используя специальный фартук, который обрамляют гибкой самоклеящейся лентой на основе каучука, к примеру, «Вакафлекс». Ленту тщательно приклеивают на имеющийся клеевой слой по периметру дымохода, заводя ее с поверхности кровли на стенки дымоотвода. Затем разделку прижимают футляром. Оставшиеся между гибким кровельным материалом и дымоходом бреши герметизируют битумной мастикой.

  В случае если размеры щелей достаточно велики, их сначала заполняют паклей либо веревкой. До этого материал пропитывают составами, которые придают ему водонепроницаемые качества. Например, использовать масляную краску, битум и другое. Зазоры можно заполнить также цементным раствором.

  Гидроизоляция печной трубы на крыше из профнастила



  Примыкание профлиста к дымоходу с прямоугольным сечением . Самый распространенный способ герметизации дымоотвода в этом случае – установка фартука. Данный фасонный элемент изготавливают из листовой оцинкованной стали. Устанавливают его на крышу выкрашенным в цвет кровли.

  • Основная часть монтажных работ связана с планками примыкания из металла, которые необходимо расположить в нижней доле дымохода.
  • Так как труба выведена через профнастил, то в результате паро- и гидроизоляционный слои оказываются разрезанными. Их при помощи скотча аккуратно приклеивают к внешним стенкам дымоотвода.
  • По его периметру проделывают неглубокую штробу (около 1,5 см), используя для этого специальную машинку.
  • Часть планки примыкания, загнув верхний край, заводят штробу и дополнительно фиксируют на силиконовый герметик с высоким уровнем термостойкости.

– уже сама по себе чрезвычайно ответственная задача, требующая особой аккуратности, последовательности действия, строгого следования разработанным технологическим рекомендациям. Какая бы материал для покрытия крыши ни применялся , он должен в итоге обеспечить стопроцентную защиту здания от разрушающего действия атмосферных осадков.

Одним из наиболее уязвимых с точки зрения возможного проникновения воды и сложных в монтаже узлов является примыкание кровли к трубе дымохода или вентиляции. От того, насколько качественно будет произведена герметизация подобных участков, напрямую зависит долговечность стропильной системы, чердачного перекрытия, а зачастую – и даже отделки в самом доме. Поэтому очень важно отнестись к данному этапу кровельных работ с особым вниманием и аккуратностью.

Особенности обустройства прохода дымохода через кровлю

Качественное примыкание кровельного материала к трубе может быть сделано только в том случае, если крыша имеет надежную жесткую обрешетку , соответствующую типу кровли и крутизне скатов, на которой будет равномерно распределена нагрузка как от массы самой системы крыши, так и от внешних воздействий.

• Оптимальным вариантом является тот, когда дымоходная труба устанавливается еще до обустройства обрешетки . То есть в самой конструкции стропильной системы предусмотрен для нее проход, укрепленный дополнительными деталями. В таких случаях примыкание к трубе листового или штучного кровельного материала будет выполнить гораздо проще, чем в тех, когда в готовой обрешетке приходиться организовывать проход для вновь возводимой трубы.
• Если труба устанавливается позднее, то чтобы освободить место для прохождения дымохода, необходимо будет демонтировать некоторые элементы обрешетки , что вполне может ослабить общую конструкцию.
• Заранее необходимо предусмотреть и то, чтобы труба не приходилась на стропильную ногу, так как ее частичный или полный демонтаж – крайне нежелательная операция. Если же труба все-таки пришлась на одно из стропил, и часть его приходится удалять, то перед проведением этого процесса необходимо сразу же установить под остающиеся части подпорные стойки, которые закрепляются на балки перекрытия. Кроме этого, чаще всего приходится еще и связывать части этой ноги с целыми стропилами, горизонтальными перемычками.
• Какой бы вариант ни рассматривался , вокруг дымоходной трубы необходимо обязательно обустроить дополнительный надежный каркас, который должен быть прочно соединен с другими элементами стропильной системы и кровельной обрешётки.

Цены на дымоходные трубы

дымоходная труба

• Просвет между дымовой трубой и элементами стропильной системы регулируется правилами СНиП 41— 01-2003, пункт 6.6.22. В нем говорится, что расстояние от поверхностей бетонных и кирпичных дымоходных труб до любых деталей стропильной системы и кровельного «пирога», изготовленных из горючего материала должно составлять не меньше, чем 130 мм. От керамических труб, не имеющих изоляции, этот просвет должен быть не менее 250 мм, а при наличии теплоизоляции - также не менее 130 мм.

Оставшееся не закрытым пространство между трубой и горючими или даже слабогорючими кровельными покрытиями должно перекрываться только совершенно негорючими материалами (обычно для этих целей применяется листовой металл).

Конструкция узлов примыкания кровельного покрытия к трубе

Когда надежная основа под обустройство примыкания кровельного материала к дымоходу будет готова, можно переходить к монтажу элементов герметизации покрытия.

Конструкция системы примыкания покрытия к трубе может быть разной, в зависимости от выбранного кровельного материала. Функции, которые возлагаются на элементы, входящие в конструкцию примыкания - это герметизация и гидроизоляция стыков покрытия крыши и вентиляционной или дымоходной труб, а также отвод и перенаправление потоков воды, стекающих от конька крыши к трубе сверху.

Схема обустройства такого примыкания в идеале должно определяться еще при составлении проекта стропильной системы и кровельного . Дело в том, что некоторые варианты предполагают монтаж отдельных деталей конструкции до укладки кровельного покрытия.

Кроме выбранного для покрытия крыши типа кровли, при составлении проекта следует учитывать и месторасположение дымоходной трубы, ее форму, а также материал, из которого она изготовлена.

Профессионалы-строители обычно рекомендуют применять для обустройства примыканий только готовые конструкции, которые выпускаются производителями кровельных покрытий. Тем не менее , очень многие мастера предпочитают изготавливать эти детали самостоятельно.

Необходимо отметить, что дымоходную трубу, проходящую через кровлю непосредственно на коньковой линии крыши - герметизировать проще всего. При таком расположении вода во время дождя, а также снежные наносы в зимний период, не имеют возможности скапливаться выше задней стенки трубы, что сводит к минимуму риск протекания кровли в этом, пожалуй, самом уязвимом месте примыкания.

Не составит труда обустроить надежное примыкание кровельного материала к дымоходу, который находится и в непосредственной близости от линии конька, то есть практически сразу же за коньковым элементом. Над трубой также получается очень небольшое пространство что не дает возможности скопления снега и воды.

А вот выполнить качественную герметизацию дымохода, расположенного в средней или нижней части ската крыши – значительно сложнее. В данном случае гидроизоляция должна быть особо надежной . Поэтому в довольно часто, и в особенности, например, когда крыша покрывается мягкой битумной кровлей, приходится обустраивать дополнительную скатную конструкцию – как показано на иллюстрации выше. Такой специальный излом кровли будет разводить потоки воды, направляя их вдоль боковых стенок трубы. Подобные защитные пристройки к трубе обычно называются разжелобками.

И, безусловно, сложнее всего качественно обустроить примыкание вокруг дымохода, приходящегося на среднюю или нижнюю часть ендовы. Труба в этом случае будет находиться на пути выраженно направленных потоков воды, которые во время дождя или таяния снега будут стекать в желоб стыка скатов. В этом случае чрезвычайно важно надежно герметизировать не только заднюю сторону трубы, но и ее боковые линии. Поэтому еще на стадии проектирования необходимо очень постараться избежать такого месторасположения трубы.

Теперь, чтобы ответить на самые популярные вопросы, которые возникают в процессе обустройства этого узла крыши, необходимо рассмотреть несколько вариантов герметизации проходов трубы через кровлю.

Герметизация проходов круглых в сечении труб

Как известно, печи и камины в последние годы все чаще оснащаются дымоходными трубами круглого сечения разных диаметров. Современные дымоходные металлические трубы чаще всего представляют собой «сэндвич-конструкцию», то есть состоят из трех слоев - двух металлических цилиндров, наружного и внутреннего, и слоя термоизоляции между ними. В качестве термоизоляции, как правило, применяется минеральная вата на базальтовой основе.

Цены на металлочерепица

металлочерепица

Производители предусмотрели для герметизации примыкания таких круглых труб к кровельному покрытия специальные элементы - проходки. Эти детали могут быть изготовлены из металла или же из эластичного термостойкого композитного материала, который монтируется в комплексе с металлическими элементами.

В принципе, по этому же принципу обустраивается герметичное примыкание кровли и для вентиляционных труб.

Металлическая проходка для круглых труб

Варианты готовых металлических изделий для обустройства примыкания кровли к круглым трубам обычно состоят из двух частей. Это колпак-фартук и так называемая «подошва» , представляющая собой жесткую основу и изготавливаемая из стального листа, на котором производителем закрепляется колпак. Отличаются между собой металлические проходки углом уклона нижней пластины конструкции по отношению к колпаку, поэтому , выбираются в зависимости от уклона крыши. Как правило, в специализированных магазинах всегда можно найти нужный вариант изделий, так как они производятся к скатам крыш различной крутизны скатов.

Верхняя часть колпака перед монтажом конструкции на крышу, срезается до диаметра дымоходной трубы, так как она должна свободно проходить через отверстие колпака. Затем, «подошва» жестко закрепляется на поверхности крыши с помощью кровельных саморезов, на которые надеваются герметизирующие эластичные прокладки, изготовленными из резины или неопрена.

Очень часто при монтаже металлической проходки на рельефное кровельное покрытие, для усиления герметизации примыкания, выше трубы закрепляется металлический лист, который подводится под коньковый элемент и фиксируется внакладку на верхнюю сторону «подошвы» проходки.

После того как подошва будет закреплена на поверхности кровли, а труба будет пропущена через проходку, верхний край колпака прижимается к дымоходу с помощью специального хомута, в который установлена термостойкая эластичная прокладка. Этот элемент защитит стык двух элементов от попадания в него влаги.

Готовые эластичные проходки

Как уже говорилось выше, кроме металлических проходок, в продаже можно найти и эластичные, снабженные в нижней части подошвой из мягкого гибкого металла, такого, как свинец или алюминий. Через эту пластичную, но сохраняющую приданную ей форму прокладку, обрамляющую «подошву» проходки, она фиксируется к обрешетке , через поверхность кровельного материала. Сам же колпак выполнен из атмосферостойкой эластичной резины, и плотно охватывает трубу по окружности, тем более, что обычно он еще и «прихватывается» металлическим хомутом.

Цены на шифер

Преимущество эластичных проходок заключается в их универсальности, так как они могут быть установлены на скаты, которые возведены под любым уклоном. Благодаря гибкости комбинированного основания проходки, подошве несложно придать форму рельефа кровельного материала.

Такие эластичные проходки для круглых труб часто именуют «мастер-флэш». Недостатка в ассортименте таких изделий в наше время не ощущается. А монтаж очень прост, и доступен любому хозяину дома.

Видео: установка эластичной проходки для дымохода «мастер-флэш»

Герметизация примыкания кровли к круглой трубе с помощью алюминиевой или свинцовой ленты

В тех случаях, когда по каким-либо причинам нет возможности использования для герметизации проходов труб готовых проходок, то для выполнения этих работ может быть использована специальная самоклеющаяся алюминиевая или свинцовая лента. Благодаря гибкости, термостойкости и универсальности этого материала, с помощью него можно сформировать проходку самостоятельно.

Отрезками ленты оклеивается вертикальная часть трубы с переходом на кровельное покрытие. А затем производится закрепление ленты вокруг дымохода – таким образом, герметизируется стык примыкания.

Подобный материал обладает высокой стойкостью к различным внешним негативным воздействиям : высоким и низким температурам и их резким перепадам, к влаге, ультрафиолетовому излучению,

Чтобы лента обеспечила качественную гидроизоляцию примыкания, а герметизация прослужила максимально долго, ленту необходимо наклеивать на чистую , обезжиренную и просушенную поверхность и трубы, и кровли.

Варианты герметизации примыкания кровли к трубам прямоугольного или квадратного сечения

Для обустройства примыкания вокруг труб, имеющих прямоугольное или квадратное сечение (чаще всего – кирпичных), также используются готовые стандартные системы, изготавливаемые производителями кровельных покрытий. В связи с этим , приобретая тот или иной кровельный материал, можно сразу же купить или заказать по конкретным размерам комплект деталей проходки для кирпичного или бетонного дымохода.

Этот стандартный вариант, изготовленный из листового металла, может быть использован для таких кровельных материалов, как , профилированный лист, а также знакомый всем шифер старой и новой модификации. Для названных покрытий обычно используется демонстрируемая ниже схема герметизации стыков.

Так, прежде чем на каркасе обрешетки будут зафиксированы листы кровельного покрытия, проводятся подготовительные работы, в которые входят следующие действия.

• Вокруг трубы закрепляются дополнительные бруски обрешетки , их размер в сечении может быть таким же, как и у других элементов обрешетки .
• Затем, от передней стенки трубы вниз до карниза крыши закрепляется, так называемый «галстук», оснащенный отбортовкой с обеих боковых сторон. Галстук обычно изготавливается из оцинкованного листового металла.
• Далее, вокруг трубы, сверху «галстука» укладывается и закрепляется пристенный профиль. Его верхний край, имеющий загиб в обратную сторону размером в 8÷10 мм, заводят в предварительно прорезанную штрабу на стенке дымохода.
• Затем, на этот стык пристенного фартука и стены трубы необходимо обязательно нанести атмосферостойкий герметик, то есть предназначенный для внешних работ.
• Следующим шагом производится монтаж кровельного материала.
• Завершающим этапом идет установка и закрепление внешнего пристенного профиля - фартука, состоящего из четырех элементов, устанавливаемым по всем сторонам трубы. Эти детали фартука прикручиваются к стенкам дымохода, а также скрепляются между собой по его углам.

Еще один, более современный вариант герметизации примыкания предполагает использование самоклеяющейся гидроизоляционной свинцовой ленты, которая удобна для применения как на ровном, так и на любом рельефном кровельном покрытии .

При использовании такой ленты, ее необходимо зафиксировать на поверхностях стенок трубы с помощью специальных прижимных металлических планок, которые вполне можно изготовить самостоятельно. Верхний стык планок со стенками трубы необходимо обязательно дополнительно покрыть слоем атмосферостойкого герметика.

Гибкая гидроизоляционная самоклеящаяся лента отлично подойдет для герметизации примыкания кровельных покрытий, имеющих достаточно высокий рельефный рисунок, так как она легко принимает его форму при наклеивании и сохраняет ее . Такую ленту весьма часто используют для закрытия стыков, если крыша покрывается керамической черепицей, шифером или ондулином .

Цены на керамическую черепицу

керамическая черепица

Герметизация примыкания ондулиновой кровли к кирпичной дымоходной трубе - пошагово

Выше уже говорилось, что многие производители кровельных материалов стремятся сопровождать свою продукцию и фирменными системами герметизации проходов труб. Одним из примеров может послужить система оформления примыкания к трубе довольно популярного в наше время волнистого целлюлозно-битумного кровельного материала ондулин .

Иллюстрация	Краткое описание выполняемой операции
	В данном случае представлен вариант обустройства примыкания кровли, покрытой ондулином, к печной или каминной трубе прямоугольного сечения. Система герметизации будет монтироваться после настила кровельного материала на обрешетку. Зазор между покрытием и боковыми сторонами трубы, а также ниже нее, должен составлять 20÷30 мм. С задней стороны дымохода, то есть обращенной к коньку, расстояние между стенкой трубы и брусом обрешетки может варьироваться между 50 и 100 мм.
	Для того чтобы закрепить герметизирующий примыкание фартук по периметру трубы, необходимо заблаговременно включить в конструкцию крыши дополнительные элементы обрешетки, которые закрепляются вдоль стенок дымоходной трубы. Для этой дополнительной обрешетки подойдет брус, имеющий размер в сечении 40×40, 40×30 или 50×30 мм.
	Первым шагом примыкание по стыку кровли с трубой с передней стороны трубы закрывается покрывающим фартуком, изготовленным специально для ондулина. Обычно производитель кровельного материала производит и доборные элементы для оформления примыканий, конька и других сложных и уязвимых узлов покрытия. Поэтому, приобретая материал, необходимо сразу же поинтересоваться и ассортиментом доборных элементов, и, производя предварительные расчеты, их необходимо сразу включать в проект.
	Покрывающий фартук прикладывается на место его будущей установки – по нижнему, обращённому к карнизу краю трубы. На фартуке делается разметка, по которой необходимо будет сделать срезы. Верхняя, ровная часть фартука должна остаться точно по ширине трубы, а волнистая часть должна иметь по одной волне с каждой из сторон. При этом резать волнистую часть необходимо по нижнему гребню волны. Вначале разметка производится карандашом.
	А затем выполняется раскрой фартука по нанесенной разметке. Резать деталь удобнее всего острым строительным ножом.
	Далее, готовый фартук прижимается к трубе и фиксируется к поверхности кровли с помощью фирменных кровельных гвоздей. Гвозди должны войти через ондулин в брус обрешетки, установленной вокруг трубы.
	В данном случае, гвозди вбиваются в вершину каждой волны рельефа фартука. Не производится крепление только на крайних, выходящих за габариты трубы волнах с обеих сторон. Очень важно гвозди вбивать правильно, строго вертикально к поверхности кровли. И соразмерять усилия, чтобы не деформировать покрытие при слишком сильном забивании крепежа.
	Теперь необходимо подготовить гидроизоляционную самоклеящуюся ленту «Ондуфлэш-супер». Этот материал отлично подходит для герметизации сложных участков – бутил-каучуковая составляющая обладает отличными гидроизоляционными качествами, а алюминиевая основа позволяет придавать ленте весьма сложные формы. Стандартная ширина ленты – 300 мм. Длина первого отрезка должна равняться 250÷300 мм
	Отрезанный кусок ленты прикладывается к будущему месту монтажа и предварительно изгибается по рельефу герметизируемого угла. Функция этого отрезка будет заключаться в герметизации краев ранее закрепленного фартука.
	После примерки ленты к месту монтажа, с ее тыльной стороны снимается защитная пленка, закрывающая клеевой слой.
	Лента прикладывается на участке примыкания кровли к трубе по передним углам так, чтобы она могла одновременно закрыть верхнюю и нижнюю часть фартука на 70÷80 мм. Для того чтобы лента согнулась в необходимое положение и плотно прилегала к материалу кровли, фартука и трубы, ее угол подрезается.
	Далее, ленту необходимо с хорошим усилием прижать ко всем поверхностям. Особенно важно, чтобы лента максимально плотно прилегала вдоль линии стыков. Сначала такую герметизацию проводят на одном нижнем углу трубы, а затем то же самое выполняется и с противоположной стороны.
	Следующим шагом к трубе прикладывается фартук бокового примыкания. Деталь прижимают к поверхности кровли и к боковой стенке трубы и отмечают линии срезов.
	Срезы верхней части фартука должны быть сделаны четко по вертикальным границам трубы, то есть края фартука срезаются под определенным углом. А нижняя часть детали, находящая на кровельное покрытие, должна выходить за пределы трубы как в нижней, так и в верхней ее части на 100÷150 мм.
	Срезы производятся по размеченным линиям с помощью острого ножа. Сначала к разметке прикладывается металлическая линейка и вдоль по ней необходимо провести ножом с несильным нажимом.
	То есть материал фартука прорезается примерно на ⅔ его толщины. Затем от небольшого изгибающего усилия деталь фартука аккуратно обламывается по линии реза.
	Следующим шагом подготовленные боковые части фартука прибиваются гвоздями к кровельной поверхности, под которой закреплены дополнительные элементы обрешетки. В каждую из боковых деталей фартука достаточно вбить по три гвоздя - один в центре и по одному сверху и снизу.
	Далее, от гидроизоляционной самоклеящейся ленты отрезается кусок, по длине, превышающий ширину трубы на 200 мм. Этот отрезок пойдет для герметизации задней, наиболее уязвимой части проходки дымоходной трубы.
	Отрезанная часть гидроизоляционной ленты прикладывается на место ее будущего монтажа и сгибается по линии примыкания кровельных листов к трубе. При этом ее нижней части стараются сразу по максимуму придать форму, повторяющую волны ондулиновых листов.
	Далее, с ленты аккуратно снимается защитная пленка, и гидроизоляционный материал плотно прижимается к поверхности трубы и к кровельному покрытию. Боковые стороны ленты разрезаются так, чтобы верхняя из разрезанных частей могла быть приклеена на боковые стороны трубы, где уже закреплены элементы фартука. Таким образом, лента изолирует стык бокового элемента фартука со стенкой трубы, не давая проникать сюда каплям воды во время дождя.
	Следующая задача - гидроизолирующая лента приклеивается с передней стороны трубы. Ее закрепляют сверху передней верхней части фартука, то есть той, что заходит на трубу. Ширина ленты должна составлять 100÷150 мм, а ее длина превышать ширину трубы на 200÷300 мм, так как она будет загибаться на боковые стороны трубы, и прятаться под боковые детали фартука. Ленту также необходимо очень хорошо прижать к кирпичной или оштукатуренной поверхности трубы.
	Далее, верхний край гидроизоляционной ленты с передней стороны дымохода прижимается металлической фиксирующей планкой. Ее закрепление производится на дюбели.
	Такие же планки прикручиваются и к боковым сторонам трубы, на 15÷17 мм ниже края фартука. На фото хорошо видно, как должна быть расположена фиксирующая рейка, торцы которой срезаются по линии углов трубы.
	Далее, края фартука, оставшиеся сверху прикрученных боковых прижимных планок, необходимо несколько отогнуть от поверхности трубы.
	Теперь этот образовавшийся уголок между стеной трубы и слегка отогнутым краем фартука плотно заполняется слоем полиуретанового герметика. Для этой операции потребуется специальный строительный шприц-пистолет.
	Теперь осталось только вырезать и уложить с задней стороны трубы дополнительный кусок ондулина. Его ширина должна быть равна ширине расположения боковых элементов фартука. а длина - от конька до трубы. Дополнительный отрезок ондулина укладывается сверху уже настеленного покрытия, а также сверху приклеенной к нему и трубе гидроизоляционной ленты.
	Уложенный дополнительный фрагмент ондулина прибивается к обрешетке прямо через остывшее внизу покрытие. Фиксация выполняется кровельными гвоздями, вбиваемыми в вершину каждой волны покрытия.
	Когда будет закончено обустройство примыкания кровельного материала к трубе, можно переходить к дальнейшему монтажу коньковых элементов. Этим коньковым элементом будет закрыт верхний край дполонительного листа ондулина сверху трубы.

Представленная выше информация довольно убедительно свидетельствует о том, что нет ничего сверхъестественно сложного в герметизации участка примыкания кровли к трубе дымохода. Такую работу вполне можно провести собственными силами. Однако, при этом не стоит забывать о соблюдении всех требований обеспечения безопасности, так как работы будут проходить на большой высоте. Выполнять какие бы то ни было монтажные операции на скатах кровли без страховочных приспособлений – крайне легкомысленно!

В завершение публикации предлагаем посмотреть видеосюжет, в котором подробно показывается процесс герметизации примыкания черепичной кровли.

Видео: Герметизация примыкания к трубе кровли из керамической черепицы

Для комфортного круглогодичного проживания, загородный дом должен иметь систему отопления. Вне зависимости от её типа, газовое оно или дровяное, отвод продуктов сгорания происходит через дымоходную трубу, которая выводиться наружу через крышу дома. Основное назначение кровельной разделки вокруг печной трубы – защита крыши от протечек и перегрева. О том, как выполнить весь комплекс работ правильно и не допустить при этом грубых ошибок, далее в нашей статье.

Герметизация трубы на крыше

Герметизация дымоотвода на крыше проводится с учетом формы трубы и рельефности кровельного покрытия:

• Для прямоугольной и квадратной конструкции подойдет металлический фартук;
• Для круглых выходов часто используются эластичные резиновые или полимерные проходки;
• Трубы типа «сэндвич» оснащают металлическим конусом, закрепленным под углом на стальном фартуке;
• Шифер или металлочерепицу оборудуют свинцовыми планками примыкания или системой Мастер Флеш.

Места прохода трубы через крышу

Существует закономерность — чем ниже по скату крыши будет размещается труба, тем больше усилий потребуется для гидроизоляция стыка между дымоходом и кровлей.

Крыши, изготовленные из профлиста, оснащают трубами в следующих участках:

• Возле конька. Согласно СНиП 41-01-2003, вывод устройства близ конька снизит вероятность образования снежных карманов и появления конденсата.
• Изоляция печной трубы на скате. Прохождение дымохода на расстоянии 500-700 мм. от конька крыши снижает риск протечки и сохраняет стропильную конструкцию. Защитить стык помогут эластичные проходки или доборные элементы фартука.

Конструктивные элементы узла примыкания крыши к дымоходу

Планируя сделать проход дымохода через кровлю своими руками, начните с деревянного короба.

1. Подберите бруски, соответствующие толщине балок перекрытия (минимум 5-10 см), и отмерьте длину, увеличивающую размер трубы на 15-25 см.
2. Соедините доски для образования квадратной или прямоугольной конструкции (соответствующей форме дымохода), прикрепите к горизонтальным и вертикальным балкам перекрытия.
3. Приготовьте дополнительные материалы: верхний и нижний фартук, галстук (длинный гладкий лист с отбортовкой для отвода дождевой воды), герметик.
4. Планки примыкания, образующие фартук, устанавливаются по бокам, сверху и снизу. Внутренний фартук размещают под кровельным материалом для отведения воды. Под него укладывают галстук длиной, равной расстоянию нижнего фартука до карниза. Внешние планки примыкания выполняют декоративные функции, и предупреждают попадание влаги в зону прохождения дымохода через крышу.
5. Закрыть отверстие вокруг трубы и балок перекрытия поможет базальтовая вата. Расстояние между бетонным и кирпичным дымоотводом, относительно элементов стропильной системы — 13 см., от керамической неизолированной трубы оставляют просвет 25 см., при наличии теплоизолирующего слоя - 13 см.
6. Промежуток между трубой и горючим материалом закрывают листовым металлом. Герметичность кровли обеспечивает специальная пленка, которую прорезают конвертом, и фиксируют края на внешней части трубы, деревянного короба.

Организовывая вывод круглой трубы, достаточно подобрать эластичный уплотнитель, исключающей необходимость дополнительной гидроизоляционной защиты вокруг проходки.

Разделка на коньке

Отвести воду от дымовой системы, проходящей через конёк, позволит гладкий металлический фартук и декоративная заделка из шифера или профнастила.

1. Проложите возле трубы жестяной лист (галстук), подведенный под кровельный настил.
2. Зафиксируйте нижнюю, затем боковые и верхнюю планку примыкания.
3. Заполните стыки возле трубы герметиком на силиконовой основе.
4. Прижмите верхними планками фартука.

Проходка на скате

Проводя обустройство небольшой проходки, зафиксируйте на скате крыши водоотводный желоб.

Разделка для труб шириной более 80 см потребует создания разуклонки на скате крыши для отвода воды, поступающей сверху к центру дымохода.

Сверху образуются две короткие ендовы (разжелобки). Планка нижней ендовы устанавливается в местах стыков отрицательных углов, защищая от попадания воды в подкровельное пространство. Размещается она, до укладки листов профнастила. Верхняя планка выполняет чисто декоративные функции.

Обход стропильной системы

Качественное примыкание кровли к трубе дымохода возможно при наличии жесткой обрешётки, позволяющей равномерно распределить нагрузку. Дымоход обычно устанавливают до укрепления стропильной системы.

Если вывод осуществляется позднее, важно предусмотреть расстояние от стропил более 20 см, в противном случае потребуется демонтировать обрешетку, ослабив общую систему.

1. Установите под элементы стропильного каркаса опорные стойки, срежьте перекрытия и соедините с целыми стропилами, воспользовавшись горизонтальными перемычками.
2. Вокруг дымового отвода обустройте надежный каркас, прочно соединенный со стропильной системой и кровельной обрешеткой.

Проход дымохода через крышу из металлочерепицы

Гидроизоляция дымохода на крыше из металлочерепицы требует подготовки следующих инструментов и материалов:

• строительный карандаш или маркер;
• дрель и набор сверл;
• болгарка с диском 2 мм;
• силиконовый герметик;
• заклепочник;
• алюминиевая ленты и хомуты;
• металлические уголки;
• кровельные саморезы;
• длинная линейка или рулетка;
• плоскогубцы и молоток.

Инструмент и материалы необходимые для работы

Обход дымохода на крыше из металлочерепицы предусматривает создание двух защитных слоёв, которые делаются следующим образом:

1. На обрешетке собирают внутренний фартук, охватывающий крышу и дымоход.
2. Подготавливают внешнюю декоративные планки, покрывающие кровельный материал и нижний фартук.

Если дымовая система размещена поблизости конька, то кромку верхней планки вводят под коньковый элемент.

Обустройство внутреннего фартука начинается с нижней стенки стояка.

1. Каждый элемент покрывает скат на 200 мм и поднимается по вертикали вентиляционной конструкции на высоту 150 мм.
2. Боковые планки заходят под гребень металлочерепицы, накрывают нижний элемент фартука по всей длине, выходят за пределы трубы на 20 см.
3. Все детали прочно соединяют саморезами.
4. На трубе отмеряют 15 см, делают болгаркой штроб глубиной 15 мм.
5. Далее заполняют канаву силиконовым герметиком, после чего фиксируют нижнюю планку примыкания.

Важно! Верхняя деталь фартука должна плотно войти в паз, заполненный герметиком.

Остается настелить кровельный материал и прикрепить верхние планки к дымоходу саморезами, заполнить линию заделки гидроизолирующей мастикой.

Разделка для круглых труб: металлическая проходка

Заделку дымохода круглой формы поможет провести готовый фартук-колпак, представленный металлическим листом с отверстием, закрытый наклонным усеченным конусом.

1. Лист крепят к обрешетке, пропускают трубу через колпак, верхнюю часть которого прижимают к дымоходу стальным хомутом с термоустойчивой прокладкой.
2. Желая направить поток воды вниз, по краю листа выполняют бортик посредством плоскогубцев и молотка.

Интересно знать! Изготавливают фартук для круглого дымохода из черной стали толщиной 1-3 мм. Покрывают металл термостойкой эмалью, способной противостоять нагреву до 600 градусов. Также возможно изготовление деталей из нержавейки максимальной толщиной 2 мм.

Герметизация места примыкания кровли и трубы системой Мастер Флеш

Мастер Флеш — это эластичные проходки выполнены в виде ступенчатой пирамидки с алюминиевой или свинцовой мягкой основой. Конструкция выдерживает диапазон рабочих температур 50°С(+ 130°С), и легко регулируется под крутизну кровли.

Монтаж эластичного узла прохода через кровлю проводят в следующем порядке:

1. Выбирают кольцо уплотнителя с зазором на 20% меньше диаметра вентиляционной системы.
2. Уплотнитель натягивают по трубе, предварительно смочив мыльным раствором.
3. Колпак закрепляется герметиком и шурупами, оснащенными неопреновыми или резиновыми прокладками. Шаг — 35 мм.

Важный момент! Эластичные проходки с гибким свинцовым или алюминиевым кольцом оснащены клеящим слоем, находящимся под защитной пленкой. Для усиления фиксации, используйте дополнительный клеевой состав.

Алюминиевые и свинцовые ленты

Альтернативой готовых проходок послужит гидроизоляция дымохода самоклеющейся алюминиевой/свинцовой лентой на основе битума или модифицированных полимеров. Она позволяет герметизировать стыки трубы и крыши.

Гидроизоляция трубы с помощью самоклеющейся ленты делается в несколько этапов:

1. Очистите место нанесения ленты, после чего плотно прижмите пленку.
2. Оклейте отрезками вертикальную часть дымохода, охватывая одновременно горизонтальное кровельное покрытие.
3. Зажмите ленту планкой из металла и зафиксируйте термостойкими дюбелями.

Лента для герметизации труб — отличный способ сэкономить время и деньги

Герметизация прямоугольных и квадратных труб

Обеспечить надежность крыши в местах ендов и примыканий поможет галстук из металлических деталей (планок примыкания), которые заводят под покрытие на 150-200 мм.

Места соединения фартука с профлистом вокруг дымохода уплотняют кровельным герметиком. Снизу и по бокам устанавливают карнизные отводы, направляющие поток осадков на скат крыши.

Перед тем, как наложить профнастил, необходимо загерметизировать место прохода стояка мембраной.

1. В материале делают крестообразный вырез, и приклеивают к стенкам дымохода на высоте более 5 см.
2. Под верхнюю планку примыкания крепят самоклеющуюся ленту «Вакафлекс»: снизу, сбоку, затем сверху.

• Иногда дымоход устраивают в готовой крыше, вырезая в профнастиле отверстие с запасом 1,5-2 см. Для этого металлический лист в месте примыкания прямоугольной трубы отгибают, приклеивают гидроизоляционную мембрану и устанавливают нижнюю, затем верхнюю обрешетку, плотно прижатую к кровельному пирогу и дымоходу.

Оштукатуривание трубы

Во избежание образования толстого слоя штукатурки, следует знать, как правильно утеплить трубы:

1. Для начала заделайте цементным раствором все имеющиеся неровности на трубе;
2. Затем обтяните стенки армирующей сеткой;
3. Завершающим этапом является нанесение штукатурки.

Важно! Прежде, чем замазать первый слой, доведите раствор извести, цемента и шлаковой крошки (или песка) до густоты сметаны, набрызгивайте, не выравнивая. Второе покрытие более плотное, его накладывают мастерком, затирая до получения гладкой поверхности.

Укрепление трубы асбестоцементом

Обшивка дымохода асбестоцементом требует использования цементно-известковой смеси, наносимого на поверхность плит.

1. Дымоотвод армируют сеткой и набрызгивают первый слой раствора.
2. На отрезки изоляции наносят новый слой смеси и крепят к поверхности дымохода.

Асбест содержит в себе опасные для человека канцерогены, поэтому специалисты не рекомендуют использовать его в жилых помещениях.

Обшивка листовым железом

Изолируя металлическую трубу, следует соблюдать расстояние дымохода от горючих материалов — 60см.

1. Конструкцию обворачивают минватой толщиной 5 см внахлест, зажимают стальной проволокой. Поверх обворачивают металлическим листом.
2. В предварительно подготовленные зазоры вставляют заклепки, замыкают головки фиксаторов специальным инструментом.

Какая преследуется цель

При подготовке чертежей важно предусмотреть прямое расположение трубы, идущей от печи.

• Максимальная температура нагрева внешней стенки дымохода не должна превышать 50 градусов.
• Гидроизоляция кирпичной печной трубы на крыше позволяет соблюдать установленные нормы, а металлические элементы потребуют дополнительного утепления, предупреждающего образование конденсата.

После монтажа трубы, достаточно провести оштукатуривание с последующей укладкой миллитового кремнезема, теплоизоляционной ваты МКРР – 130 или рулонного фетра МКРФ-100.

Противопожарная защита дымохода

Сегодня в продаже имеются готовые «сэндвич» панели, изготовленные из стали или керамики. Их монтаж происходит следующим образом:

1. Для установки модульной системы, между печью и дымоходом проводят асбестовую прокладку.
2. Затем наносят слой раствора на который помещают модуль. Выравнивают по уровню, закрепляют последующие блоки слоем раствора.
3. Места прохода дымового устройства через крышу хорошо изолируют. Огнестойкую изоляцию кровли обеспечит стальной оцинкованный короб, закрепленный скобами к стропилам и поперечным балкам в месте прохождения трубы.

Гидроизоляция трубы

Быструю и надежную защиту дымохода от протекания проводят посредством нанесения рулонных материалов.

Основные этапы монтажных работ:

1. Трубу покрывают грунтовкой, обклеивают супердиффузионной мембраной. Вместо грунтовки возможно использование полимерно-битумной мастики. Мембрану приклеивают к крыше, края заводят на трубу.
2. Из металла делают верхний и нижний галстук. На обрешётку набивают бруски и закрепляют уголки.
3. Рулонный материал укладывают внахлёст, позволяя добиться правильного стока воды на мягкой или металлической кровле. Длина нижнего листа достигает свеса кровли.
4. Места стыка изолируют битумной мастикой. Уголки к обрешётке крепят дюбелями. Щели обрабатывают жаростойким герметиком.
5. Укладывают кровельный настил, сверху размещают ПВХ фартук, используя ленту Ондуфлеш, заканчивают герметизацию.

Устранение течи на крыше возле трубы

Течет труба на крыше дома — устранить проблему позволит битумная лента, полимерный колпак или жестяной фартук.

Изоляция битумной лентой проходит в 5 шагов:

1. Щёткой по металлу очищают кровлю вокруг дымохода по внешней нижней части.
2. Влажной тряпкой удаляют пыль и грязь.
3. В местах стыка трубы и кровельного пирога приклеивают куски битумной ленты.
4. Отрезки прогревают газовой горелкой, прижимают максимально плотно к крыше и дымовому отводу.
5. Сверху фиксируют деревянные бруски или доски. Срок эксплуатации ленты 2-3 года.

Полимерные манжеты надежно защищают стык кровли с овальной трубой и не вызывают особых сложностей при монтаже:

1. В верхнем участке манжета делают вырез диаметром меньше толщины дымохода.
2. Надевают на внешнюю часть стояка, опускают до уровня кровли.
3. В местах соприкосновения крыши с менжетом используют защитный слой герметика.

Полимерные манжеты для труб — отличный и недорогой способ защитить крышу от протечек

Создание металлических отводов

Для защиты от воды на трубу дымохода надевают жестяной фартук с параметрами, аналогичными габаритам трубы. Верхнюю часть покрытия фиксируют к вертикальной конструкции, обжимают хомутами и герметизируют. Нижнюю часть фартука устанавливают на крыше поверх кровельной обшивки и фиксируют саморезами.

Предотвратить проникновение воды в перекрытие также помогут специальные «раскладки» — широкие металлические полосы с боковым бортиком, герметизирующим щель между верхним слоем кровельного пирога и трубой. Размещают раскладки между коньком и местом прохода трубы, охваченной со всех сторон.

Стоимость материала и работ

Стоимость услуг по монтажу и ремонту кровельной проходки в зависимости объема или сложности работ составляет 450-850 руб./м2.

Кровельная разделка дымохода – важный этап строительства, требующий правильного подбора материалов и соблюдения последовательности операций.

Создавая гидроизоляцию узла примыкания крыши к дымоходной системе, следует обеспечить максимальную безопасность и комфорт, без пожаров и протечки.

Как бы ни старались кровельщики укладывать кровельный материал как можно плотнее к трубе, все равно в этих местах образуются неплотности. Если оставить их незаделанными, то через них в подкрышное пространство будет просачиваться вода.Поэтому все щели в местах примыкания кровли к трубам и различным выступам необходимо закрыть.

Чем заделать стык между трубой и крышей

Существует несколько способов заделки щелей в зависимости от типа кровельного материала и величины зазора.

1. Небольшие зазоры можно закрыть силиконовым герметиком. Надо только выбрать такую марку, которая может эксплуатироваться при высоких температурах. Особенно это важно при герметизации зазора вокруг печной трубы.

2. На кровле черепичной вокруг трубы устраивается «выдра» из цементно-песчаного раствора:

• щель между трубой и кровлей выкладывают подворотничками из стали оцинкованной;
• заполняют подготовленный зазор цементно-песчаным раствором так, чтобы вокруг трубы он образовал воротник, выступающий над уровнем кровли. Нижняя расширенная часть воротника должна плотно прилегать к черепице, а верхняя – точно облегать трубу по всему периметру;
• для отвода воды на воротнике с коньковой стороны формируется выступ с двумя наклонными плоскостями.

Эту работу надо выполнять со всей тщательностью, иначе конструкция со временем растрескается и даст течь.

Заделка щели между трубой круглого сечения и шифером

Если труба проходит рядом с коньком, то щель заделывается довольно просто:

• во время оформления конька стальным листом опускаем один из них до середины диаметра трубы;
• прорезаем в листе отверстие под трубу и выполняем отбортовку в два сантиметра высотой (по направлению вверх);
• на трубу надеваем кольцо из асбоцемента листового;
• для фиксации верхней части кольца вставляем в боковое отверстие в трубе штырек;
• нижнюю часть кольца при помощи клина устанавливаем в положение, параллельное скату;
• замазываем стык раствором, приготовленным из смеси цемента и асбеста распушенного (1:2).

Этот способ отлично защищает крышу от дождя, но в щель между шифером и трубой попадает снег.

Чтобы сделать стык трубы и шифера герметичным, надо проделать следующее:

• в зазор между трубой и шифером вставить картонный цилиндр, обернутый с наружной стороны полиэтиленовой пленкой;
• на листе сформовать бортик ограничительный из пластичного материала (глины или пластилина). Расстояние от бортика до картонного цилиндра не должно превышать 10 мм;
• полученный промежуток залить раствором асбоцементным;
• как только раствор затвердеет, цилиндр и ограничительный бортик убрать;
• на трубе закрепить асбестовое кольцо (см. выше).

Заделка щели между трубой и мягкой (битумной) кровлей

Вокруг труб при устройстве мягкой кровли выполняется разделка (фартук, обрамление с помощью Вакафлекса, и пр.). Разделки прижимаются футляром из трубы, диаметр которой превышает диаметр венттрубы. Зазор между трубой и футляром заливается мастикой битумной.

Примечание: «Вакафлекс» — это кровельная лента, назначение которой – герметизация щелей в местах примыканий кровли к трубам и стенам. Она представляет собой самоклеящуюся ленту на каучуковой основе. Лента армирована алюминиевой сеткой. Эластична, легко принимает любую форму.

Широкие щели перед заливкой зачеканиваются веревкой или льняным очесом, пропитанными масляной краской. После этого щель заливают мастикой и сверху промазывают раствором цементно-песчаным (жирным).

Как видите. способов заделать щель между трубой и кровлей много. Объединяет их одно: все работы должны выполняться качественно. Только так вы добьетесь надежной защиты крыши от влаги.
