Маломощный центробежный вентилятор даст мало проку. Даже тихие вытяжки снабжаются коллекторными двигателями, сильно шумящими. Если факт не пугает, приступим к выбору средств. Покажем, как сделать центробежный вентилятор своими руками из подручных предметов. Если в типичном – осевом – вентиляторе важны мотор и крыльчатка, здесь, ко всему прочему, добавляется корпус. Попробуем собрать центробежный вентилятор самостоятельно.
Что такое центробежный вентилятор
Центробежный вентилятор используется в качестве канального. Чтобы упростить рассмотрение, скажем, что пылесос содержит в нечто похожее на канальный вентилятор. Теперь подумайте:
- Пыль всасывается шлангом.
- Проходит в мешок (бак, отсек).
- Проходит фильтрацию.
- Минует двигатель.
- Выбрасывается с обратной стороны корпуса.
За счет чего получается: внутри стоит центробежный вентилятор, образованный барабаном (беличья клетка), насаженным на вал двигателя. Этого недостаточно. Двигатель с крыльчаткой заключен в герметичный корпус, по каналам которого воздух выходит наружу. Без плотного кожуха смысл работы центробежного вентилятора потеряется. Вот главное различие. В отличие от осевых вентиляторов, часто служащих для личных нужд человека, центробежные применяют в хозяйственной сфере: вентилирование помещения, уборка, очистка воздуха. Чтобы понять, как сделать центробежный вентилятор, изучим принцип действия устройства.
Принцип действия центробежного вентилятора
Центробежный вентилятор работает за счет динамических характеристик потока. Попробуйте привязать камень к нити и покрутить вокруг себя в горизонтальной плоскости. Рука чувствует ощутимое натяжение, если бы связь оборвалась, снаряд немедленно вылетит по касательной к круговой траектории вращения. Аналогично ведут себя и молекулы воздуха: на лопастях колеса обретают значительную скорость и, ничем не удерживаемые, уносятся на внешний периметр. Потом система каналов уже придает потоку нужное направление. Наконец, входит воздух по центру, обычно с противоположной от двигателя стороны.
Внутри пылесоса наблюдаем картину:
- Воздух из мешка (бака, контейнера), очищенный от пыли, подходит к двигателю с фронтальной стороны и заходит в центр барабана.
- Разогнанные лопастями до значительной скорости молекулы выбрасываются наружу. Проходят по каналам герметичного корпуса, попутно охлаждая двигатель, покидают чрево пылесоса с обратной стороны.
Особенность конструкции: лопасти центробежного вентилятора создают давление, если корпус негерметичен, то движение потока воздуха станет нарушаться. Следовательно, сложность для мастера-самоучки заключается в создании правильных условий.
В хороших вытяжках применяются двигатели с вентиляторами тангенциального (центробежного) типа. В избранных конструкция удивляет дуэтом беличьих клеток. В последнем случае пара крыльчаток насаживается по обе стороны от двигателя на вал. Тогда воздух входит с двух направлений, перпендикулярных плоскости вращения колес. Таким образом, эффективность центробежного вентилятора растет.
Как сделать центробежный вентилятор
Из сказанного очевидным способом осуществить задуманное является снять тангенциальный вентилятор с вытяжки, к примеру. Преимущество: обеспечивается бесшумная работа. Производитель соблюдает нормы, предписанные стандартами, поэтому заводские устройства класса вытяжек сравнительно тихие. Полагаем, что для большинства читателей это не лучшее решение задачи, продолжим рассмотрение.

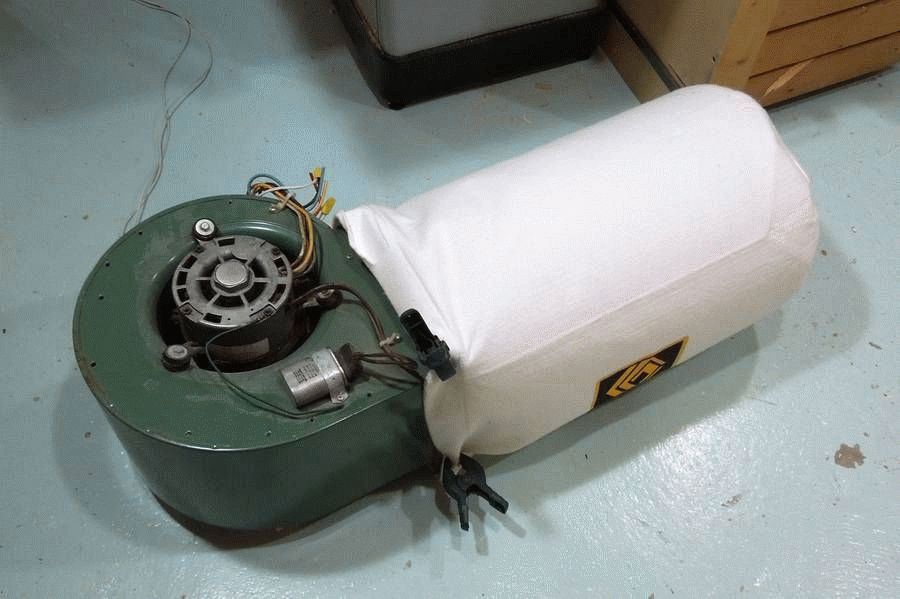

Пылесос
Внутри пылесоса таится готовый центробежный вентилятор. Большой плюс — уже имеется готовый корпус, который необходимо смонтировать в канал по месту. К дополнительным преимуществам отнесем:
Недостаток двигателя пылесоса – шумность. Вдобавок коллекторный двигатель искрит, что создает помехи по сети питания. Понадобится сделать сетевой фильтр, чтобы не сжечь импортную домашнюю аппаратуру. Уровень шума высок. Превышает 63 дБ, разрешённых производить в квартире по закону.
Стиральная машина
Из чего еще собрать центробежный вентилятор? Пришел на ум образ стиральной машины с фронтальной загрузкой. Если дверцу снять, а в корпусе проделать каналы, чтобы поток охлаждал обмотки двигателя, получится центробежный вентилятор. Плюс — рабочий отсек стиральной машины герметичен. Просто удалите стенку бака в районе двигателя, чтобы получить подобие центробежного вентилятора. Барабан придется переработать коренным образом, чтобы захватывал воздух. Корпус понадобится разобрать.
Возникает главная дилемма: стоит ли демонтировать бак. У большинства моделей специально сделан так, чтобы без повреждения крепежа операцию сделать оказалось нельзя. Это помогает сервисным центрам отслеживать хитрецов, делающих ремонт. В любом случае барабан прорезается по месту, чтобы изготовить в стенках лопатки. Отгибайте сталь внутрь, чтобы конструкция не задевала бак. Вариант: из стенок стального цилиндра, причём выгнуть лопасти нужной формы по образу и подобию заводских промышленных моделей центробежных вентиляторов.
Главным видится правильный подбор скорости. 1000 оборотов на отжиме вполне хватит. Диаметр барабана велик. Пылесос дает 6000-16000 оборотов в минуту, но радиус лопастей много меньше. Следовательно, оценивать нужно линейную скорость. Как известно, длина окружности прямо пропорционально зависит от радиуса, следовательно, если диаметр барабана стиральной машины Samsung составляет 45 см, получается минимум в три раза больше, нежели у пылесоса — эквивалентно скорости 3000 оборотов в минуту (минимум). Но! При этом площадь колеса намного больше, следовательно, поток образуется грандиозный.
Из сказанного заключаем, что скорости 1000 оборотов в минуту, тем более, 1500 оборотов в минуту достаточно, чтобы самостоятельно сделать центробежный вентилятор из стиральной машины. Производительность примерно одинакова, однако удельное давление потока сократится. Многое зависит от формы лопаток, настоятельно рекомендуем осведомиться на форуме физиков и гидравликов. Простейший вариант заимствование лопасти у напольного вентилятора. Пластмасса сваривается при помощи набора полиэтиленовых пакетов и паяльника, что позволит укрепить маховик на валу.
Главное, сохранить герметичность. Рекомендуется заделать лишние отверстия, которыми изобилует барабан. Самодельный центробежный вентилятор из стиральной машины опасен в эксплуатации (если бывают безопасные тангенциальные вентиляторы), люк для загрузки белья рекомендуется закрыть прочной решеткой. К примеру, проделайте с фронтальной стороны корпуса ряд отверстий под установку элемента. Устройство центробежного вентилятора дополняется прочной оградой. Решетку делайте из стального прута и крепите на болты.
Регулировка двигателя центробежного вентилятора
В 85% случаев двигатель в стиральной машине коллекторный. Такие, кстати, работают и от постоянного тока. Направление вращения определено полярностью напряжения.
Про схему регулировки оборотов. Принцип действия центробежного вентилятора требует задействования режимов отжима. Найдите тиристорную схему, регулирующую угол отсечки и настройте нужным образом. Для максимальных оборотов подключайте двигатель к сети 220 В. Считаем раскрытыми вопросы, что такое центробежный вентилятор, и как его сделать.
Вентиляторы улитки свое название получи по форме корпуса, которая напоминает панцирь этого моллюска. Сегодня этот вид оборудования применяется и в промышленности, и в жилищном строительстве в вентиляционных системах. Производители предлагают сегодня несколько моделей улиток для вентиляции. Но все они работают по одному и тому же принципу – центробежная сила, создаваемая вращением лопаток на роторе, захватывает воздух через входное отверстие виде улитки и выталкивает его через прямолинейное выходное отверстие, расположенное под 90° в другой плоскости к входному.
Общие данные о центробежных (радиальных) вентиляторах
Вентиляторы улитки имеют двойственное обозначение (маркировку): ВР и ВЦ, то есть, радиальный и центробежный. Первое говорит о том, что лопатки рабочего органа оборудования расположены радиально относительно своего ротора. Второе – это обозначение физического принципа работы прибора, то есть, процесс забора и перемещения воздушных масс происходит за счет центробежной силы.
Именно центробежные вентиляторы в системах вентиляции показали себя с положительной стороны за счет высокой эффективности отвода воздуха.
Принцип действия
Как уже было сказано, вентиляторы этой модификации работают на основе действия центробежной силы.
- Лопатки, закрепленные на роторе устройства, вращаются с большой скоростью, создавая завихрения внутри корпуса.
- Давление на входе падает, что становится причиной всасывания близ расположенного воздуха, который устремляется внутрь.
- Под действием лопаток он отбрасывается к периферии пространства, где создается высокое давление.
- Под его действием воздушный поток устремляется к выходному патрубку.
Так работают все центробежные модели, которые устанавливаются не только в системах вентиляции, но и дымоудаления. О последних надо сказать, что изготавливают их корпус из алюминиевого сплава или стали, покрытой жаростойкими материалами, а комплектуют взрывозащищенным электродвигателем.
Особенности конструкции
Как уже было сказано, основная особенность конструкции – улитка. Необходимо обозначить и форму лопаток. В вентиляторах этой марки применяют три их разновидности:
- с прямым наклоном,
- с наклоном назад,
- в виде крыла.
Первая позиция – это небольшие вентиляторы с большой мощностью и производительностью. То есть, они могут создавать условия, при которых другие модели требуют наличия большого корпуса. При этом они работают с низким уровнем шума. Вторая позиция – это экономный вариант, который потребляет на 20% электроэнергии меньше, чем другие позиции. Такие вентиляторы легко переносят нагрузки.
Что касается исполнения, которое относится к электродвигателю, то здесь также три позиции:
- ротор закреплен напрямую с валом двигателя через муфту и подшипники;
- через ременную передачу с помощью шкивов;
- крыльчатка насажена на вал электродвигателя.
И еще одна особенность – это места соединения вентилятора с воздуховодами вентиляционной системы. Входной патрубок имеет прямоугольную форму отверстия, выходной круглую.
Виды
Виды центробежных вентиляторов улиток – это три позиции, отличающиеся друг от друга мощностью. Этот параметр зависит от скорости вращения электродвигателя, а соответственно и ротора, а также от количества лопаток в конструкции устройства. Вот три вида:
- Вентиляторы улитки низкого давления, параметр которых не превышает 100 кг/см². Чаще всего их используют в системах вентиляции многоквартирных домов. Устанавливают улитки на крышах.
- Модели среднего давления – 100-300 кг/см². Устанавливаются в системах вентиляции промышленных объектов.
- Разновидность высокого давления – 300-1200 кг/см². Это мощные вентиляторные установки, которые обычно включают в систему воздухоотвода лакокрасочных цехов, в производствах, где установлен пневмотранспорт, на складах с горюче-смазочными материалами и прочих помещениях.
Есть еще одно разделение вентиляторов улиток – по своему назначению. Это в первую очередь приборы общего назначения. Далее еще три позиции: взрывозащищенные, термостойкие и коррозионостойкие.
Ограничения в использовании
- с липкими взвесями с концентрацией более 10 мг/м³;
- с волокнистыми материалами в воздухе;
- со взрывоопасными включениями;
- с коррозионными частицами;
- и на складах, где хранится взрывчатка.
Во всех остальных случаях использовать улитки можно без ограничений. И еще один момент, регламентирующий условия их эксплуатации, это температурный режим, который нельзя нарушать: от -45С до +45С.
Популярные модели
В принципе, по-модельного разделения улиток не существует. Есть определенные марки, которые выпускаются всеми производителями. И делятся они в основном по прямому назначению. К примеру, вентилятор ВРП, где буква «П» обозначает, что это пылевая модель, которую используют в системах вентиляции и аспирации, для удаления воздуха с большой концентрацией пыли. То есть, это специфичная модель, которую надо использовать именно по прямому назначению. Конечно, этот прибор легко справится и с обычным воздухом, но он дороже стандартных ВР или ВЦ, потому что в его конструкции используется толстый металл для изготовления корпуса и лопаток, отсюда и более высокая мощность электродвигателя.
То же самое касается вентиляторов марки ВР ДУ, то есть, для дымоудаления. Изготавливают их из более качественных материалов с установкой взрывозащищенного двигателя. Отсюда и высокая их цена. Что касается других позиций, то ВР разделяется на виды, о которых было уже сказано, и в каждой группе есть свои модели со своими техническими характеристиками.
Как сделать своими руками
Вопрос, поставленный названием этого раздела, можно отнести к категории риторических. То есть, в принципе, сделать улитку своими руками можно, если владеть навыками жестянщика или сварщика. Потому что собирать прибор придется из листового металла. А в зависимости от мощности и производительности устройства металл будет разной толщины.
Плюс ко всему самостоятельно сделать лопатки и качественно прикрепить их к ротору – сложно. Потому что ротор будет вращаться с огромной скоростью, и если балансировка конструкции нарушена, то вентилятор разнесет на части в первые 20 секунд работы. Да и правильно подобрать электродвигатель надо с учетом мощности и скорости вращения, плюс грамотно провести подсоединение его к ротору вентилятора. Так что не пытайтесь ничего делать своими руками – это опасно для вашей же жизни.
Одним из важнейших элементов производственного процесса является обеспечение комфортных условий труда. Состояние и состав воздушных масс в любой отрасли промышленности часто требует корректировки из-за пыли, выделения паров и газов, чрезмерной влажности, повышенной температуры или токсичных примесей. В зависимости от особенностей технологического процесса эти факторы влияют не только на здоровье работников, но и на герметичность оборудования.
Приемлемый температурный режим, комфортная влажность и удаление загрязненных примесями отработанных воздушных масс обеспечиваются системой вытяжной вентиляции. Не стоит ее путать с приточной, которая призвана нагнетать свежий воздух в помещения, хотя обе они осуществляют свои функции при помощи специальной техники – вентиляторов или эжекторов.
Широкое применение в промышленности получила вытяжная система с использованием радиальных или центробежных вентиляторов.
Вытяжные системы с использованием радиальных вентиляторов
Эффективные и простые устройства пользуются заслуженной популярностью и в бытовых условиях. Вытяжка улитка, как по-другому называют такие вентиляторы, быстро справляется с устранением запахов, излишней влажностью, снижением температуры на кухне, в ванной комнате, в гараже, подвальных помещениях или в погребах. Такие системы используются, например, в котельных или многоквартирных домах.
На рисунке показана схема, обеспечивающая вытяжку воздушных масс при помощи радиального вентилятора.
Конструкция
Простота сборки и доступность конструкционных элементов стали причиной того, что радиальные вентиляторы собираются не только в заводских условиях, но и в домашних. Ведь промышленная сборка, хотя и имеет гарантию качества, не всегда доступна по ценовому диапазону и в необходимой конфигурации для небольших жилых или подсобных помещений.
Конструкция стандартного центробежного вентилятора предусматривает обязательное наличие:
- Всасывающего патрубка, в который поступают отработанные газо-воздушные массы.

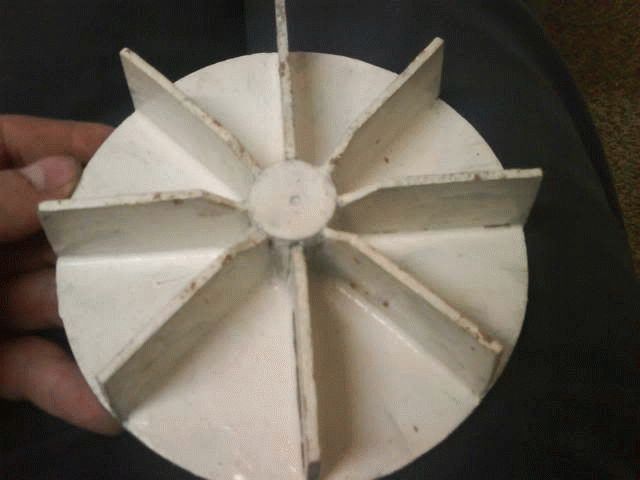

- Рабочего (турбинного) колеса, оснащенного радиальными лопастями. В зависимости от предназначения они могут быть загнуты вперед или назад от угла вращения. В последнем варианте бонусом будет экономия расходуемой электроэнергии до 20%. Они обеспечивают ускорение, а также задают направление движению воздуха.
- Спиральной коллекторной трубы или спирального кожуха, из-за которого конструкция и получила название улитки. Она призвана снизить скорость движения прогоняемого через устройство воздуха.
- Вытяжного канала. Из-за разной скорости, с которой воздушные массы двигаются во всасывающем патрубке и в спиральном кожухе, здесь создается достаточно сильное давление, которое может доходить до 30кПа в промышленных условиях.
- Электродвигателя.
Размеры улитки, мощность двигателя, угол вращения и форма лопастей и другие особенности зависят от сферы и конкретных условий применения.
Принцип действия
Эффективность вытяжных систем с применением улиток основана на их простом принципе действия.
В процессе работы электродвигатель запускает вращение рабочего колеса.
Турбинное колесо с радиальными лопатками, благодаря центростремительному движению, засасывают через патрубок и придают газо-воздушным массам ускорение.
Их движению передается вращательный характер центробежного усилия лопаток. Это обеспечивает разный вектор входящему и выходящему потокам.
Вследствие этого выходящий поток направляется в спиральный кожух. Конфигурация спирали обеспечивает торможение и последующую подачу потока под давлением в вытяжной канал.
Из вытяжного канала газо-воздушные массы выводятся в воздуховоды для дальнейшей очистки и выброса в атмосферу.
Если в воздуховодах предусмотрены перекрывающие клапаны, то радиальный вентилятор может работать как вакуумный насос.
Виды
Масштабы помещений, а также уровень загрязнения и нагрева воздуха в них требуют установки вытяжных систем соответствующего размера, мощности и конфигурации. Поэтому и центробежные вентиляторы бывают различных видов.
В зависимости от уровня давления, создаваемого воздушными массами в вытяжном канале, они классифицируются на вентиляторы:
- Низкого давления – до 1кПа. Чаще всего их конструкция предусматривает широкие листовые лопатки, которые загнуты вперед к всасывающему патрубку, с максимальной скоростью вращения до 50м/с. Сфера их применения – преимущественно вентиляционные системы. Они создают меньший уровень шума, вследствие этого их можно использовать в помещениях, где постоянно находятся люди.
- Среднего давления. При этом уровень нагрузки, создаваемой движением воздушных масс в вытяжном канале, может находиться в диапазоне от 1 до 3 кПа. Их лопасти могут иметь разный угол и направление наклона (как вперед, так и назад), выдерживают максимальную скорость до 80м/с. Сфера применения шире, чем у вентиляторов низкого давления: они также могут устанавливаться на технологических установках.
- Высокого давления. Такая техника применяется преимущественно для технологических установок. Полное давление в вытяжном канале составляет от 3кПа. Мощность установки создает окружную скорость всасываемых масс более 80 м/с. Турбинные колеса оснащаются исключительно лопастями загнутыми назад.
Давление является не единственным признаком, по которому различают радиальные вентиляторы. В зависимости от скорости воздушных масс, которая обеспечивается рабочим колесом, они делятся на два класса:
- I класс – говорит о том, что фронтально загнутые лопасти обеспечивают скорость менее 30 м/с, а обратно загнутые – не более 50 м/с;
- II класс включает более мощные установки: они обеспечивают скорость прогоняемым воздушным массам выше, чем вентиляторы I класса.
Кроме того, устройства производятся с разным направлением вращения относительно всасывающего патрубка:
- ориентированные направо можно устанавливать с поворотом корпуса по ходу часовой стрелки;
- налево – против хода часовой стрелки.
Сфера применения улиток во многом зависит от электродвигателя: его мощности и способа крепления к рабочему колесу:
- оно может набирать обороты непосредственно на валу двигателя;
- его вал соединяется с двигателем при помощи муфты и фиксируется одним или двумя подшипниками;
- при помощи клиноременной передачи, при условии его фиксации одним или двумя подшипниками.
Ограничения в использовании
Радиальные вентиляторы целесообразно устанавливать для перемещения больших объемов газо-воздушных масс при условии, что они не содержат:
- взрывчатых веществ;
- волокнистых материалов и липких взвесей в количестве более 10 мг/м 3 ;
- взрывоопасной пыли.
Важным условием эксплуатации является температурный режим окружающей среды: он не должен выходить за рамки от -40 0 С до +45 0 С. Кроме того, в составе проходящих газо-воздушных масс не должны присутствовать коррозионные агенты, способствующие ускоренному разрушению проточной части вентилятора.
Безусловно, для использования в некоторых отраслях промышленности, производятся вентиляторы с большой степенью коррозионной устойчивости, защитой от искр и перепадов температуры с корпусами и внутренними комплектующими из сплавов повышенной прочности.
Корпус вентилятора "улитки" напоминает панцирь данного моллюска. Это оборудование используется в ряде промышленных объектов, строительства жилья, вентиляционных системах. Принцип работы - сила, создаваемая вращательным движением роторных лопаток, они проникают в отверстия входа в виде улитки, захватывают воздушный поток и гонят его через отверстия выхода. Располагаются под углом в 90 градусов к отверстию входа.
Особенности
Добротный вентилятор "улитка" своими руками получается в процессе сборочных работ только в том случае, если вы знаете конструкцию. Установка и крыльчатка создают вращательный момент для движения воздуха. Необходимость вытяжного устройства возрастает при ограничении пространства, то монтаж происходит со специализированным оборудованием. Корпус "улитки" вентилятора сделан в виде спирали и служит для направления воздуха.
Самодельные вентиляторы подобного типа весьма популярны в последнее время. Однако при отсутствии навыков и необходимого времени покупка готового оборудования станет одним из лучших вариантов.
Чтобы создать во внутренней части крепления вентилятора "улитки", нужно расположить радиальный элемент - колесо, присоединенное к установке. Разряженное пространство создается загнутыми рабочими лопатками колеса.
Поступление воздушной массы осуществляется через патрубок входа. Давление на входе падает и всасывает окружающий воздух. В результате стремительного продвижения воздуха по спирали в отверстии выхода значительно увеличивается скорость и создается высокое давление. Из выходного патрубка стремительно идет воздушный поток. Если патрубок слева, то ротор вращается по часовой стрелке, если справа, то противоположно.
При сборки своими руками учитывается кривизна используемых лопастей "улитки".
Создаваемые потоки
Центробежные "улитки" - мощность, учитываемая по трем позициям.
Вентиляторы низкого давления - не выше сто кг/см в квадрате. Температура не более 80 °С. Используются при оснащении производственных цехов и строительстве домов. "Улитки" устанавливаются на крышах.
Модели со средним давлением - от ста до триста килограмм на сантиметр квадратный.
Оборудование с высоким давлением - триста -тысяча двести кг/сантиметров в квадрате. Потоки воздуха высокого давления вытяжных "улиток" обычно располагаются в зонах сгорания топлива разных марок в котельных, на складах с ГСМ, системах воздуховода лакокрасочных цехов.
Центробежный вентилятор "улитка" требует надежного крепления и прочного основания. В целях избегания вибрации качественно фиксируется корпус. Игнорирование этого явления приведет к тому, что устройство выйдет из строя.
Делаем своими руками
Вопрос риторический, который требует в процессе владения навыками сварщика или жестянщика. Ведь сборка осуществляется из листов металла различной толщины.
Сделать лопатки самому, а затем качественное крепление к ротору - довольно-таки сложная задача. Ведь при нарушении балансировки вентилятор разлетится на кусочки в связи со значительным вращением ротора в первые же минуты работы.
При оценке мощности и скорости вращения правильно подбирают электродвигатель. При этом мастера пользуются улитками, демонтированными с оборудования, пылесосов и вытяжек. Это служит гарантией определения мощности и параметров корпуса.
Собрать вентилятор "улитка" для бытовых нужд в мастерской можно, это будет посильной задачей. В других случаях вентиляторы используются только заводского изготовления.
Создание
Инструкция по созданию.
- Рассчитать параметры и размеры будущего оборудования. При этом вставляют демпферные прокладки с целью избегания вибрации при работе. Эти меры позволят сберечь "улитку".
- Использование подручного материала при изготовлении корпуса вентилятора из пластика, фанеры. При выполнении работ по сборке лишний раз выясните, что нет зазоров, а швы загерметизированы.
- Предварительно надо проанализировать силовые схемы агрегата. Здесь учитывается мощность. При большой мощности вентилятора используется ременной привод. При невысоких мощностях применяют вал, соединения ротора с редуктором.
- Используются элементы крепления, а именно пластины буквой "П" для монтажа на корпусе. Прочный фундамент нужен для мощных агрегатов.
Вентилятор улитка — это одно из наиболее востребованных устройств, которые применяются с целью создать воздушный поток с высокими показателями плотности. У данной вытяжки есть свои особенности, нюансы конструкции и принцип работы, который отличает улитку от других систем.
Прежде чем собрать своими руками высокоэффективный вентилятор улитка, вам следует узнать про особенности данного устройства и его конструкцию.
- Чтобы осуществлять принудительное движение воздуха, иногда можно обойтись крыльчаткой и силовой установкой, которая будет вращать рабочий элемент;
- Если пространство ограничено, но вытяжной агрегат крайне необходим, на помощь приходит специализированное оборудование;
- Улитка представляет собой корпус, выполненный в виде спирали;
- Задача корпуса — выполнять задачи воздушного канала;
- Сделанные своими руками улитки достаточно популярны, но когда нет времени на сборку или отсутствуют соответствующие навыки, объективно лучшим решением станет покупка готового оборудования;
- Чтобы образовать воздушный поток, внутри конструкции вентилятора располагается радиальный компонент — колесо;
- Этот радиальный элемент оборудования соединяется с силовой установкой;
- Лопатки на рабочем колесе загнуты, что позволяет при их движении создавать разряженную область;
- Входной патрубок конструкции служит для поступления воздуха или другой среды;
- За счет движения по спиральному корпусу скорость воздуха на выходе через выходное отверстие заметно возрастает;
- Вентиляторы улитки бывают термостойкими, коррозийностойкими и общего назначения;
- Движение лопастей вентилятора улитки зависит от конструкции оборудования. Особое внимание следует уделять расположению выходного патрубка. Если он находится слева, тогда ротор должен совершать свои вращения по часовой стрелке, или наоборот;
- При выборе или сборке своими руками улитки, нужно учесть, сколько используется лопастей и каковы показатели их кривизны.
Создаваемые потоки воздуха
Планируя собрать своими руками самодельный агрегат или купить готовый вытяжной аппарат типа улитка, вам обязательно следует принять во внимание характеристики создаваемых воздушных потоков. А именно вас должна интересовать величина потока, от которой во многом зависит область применения улитки.
- Низкое давление. Воздушные потоки низкого давления широко применяются при оснащении производственных цехов и компоновке бытовых приборов. Здесь не допускается превышение температуры воздуха более 80 градусов Цельсия. Также улитки низкого давления не приспособлены к работе в условиях агрессивной среды.
- Среднее давление. Вентиляторы-улитки среднего давления чаще всего встречаются при компоновке вытяжной системы, применяемой для перевозки, удаления материалов мелкой фракции. Ярким примером можно назвать зерно и удаление опилок.
- Высокое давление. Вытяжки улитки высокого давления образуют потоки воздуха, которые поступают к зонам сгорания различного вида топлива. Котельное оборудование, работающее на разных видах топлива, оснащается именно улитками высокого давления.
Улитка, или центробежный вентилятор, требует наличия надежного основания. Корпус должен быть качественно зафиксирован, чтобы не создавать вибрации. Промышленные агрегаты отличаются повышенной вибрацией. Если не предотвратить это явление, постепенно устройство выйдет из строя.
Делаем своими руками
Построение вентилятора-улитки — дело не самое сложное, если вы решите взяться за самодельный агрегат своими руками.
- Функциональное назначение. Для оснащения системой вентиляции части помещения, небольшого участка или оборудования, корпус допускается собрать из подручных материалов. Если это центробежный агрегат, который будет формировать воздушные потоки для обеспечения работы котельного оборудования, тогда корпус изготавливается своими руками на основе нержавеющей стали или жаропрочного металла.
- Мощность. Этот параметр напрямую зависит от функций, которые будет выполнять центробежный агрегат. Многие домашние умельцы используют улитки, снятые со старого оборудования, вентиляционных систем, вытяжек или пылесосов. За счет использования такого агрегата, вы гарантируете точное соотношение мощности и характеристик корпуса.
Если вы хотите сделать улитку для бытового применения, использования внутри мастерской, тогда собрать своими руками устройство можно. Все остальные ситуации подразумевают необходимость использования только заводских, проверенных улиток.
Чтобы своими руками собрать эффективный самодельный вентилятор-улитку, вам потребуется выполнить следующие задачи:
- Рассчитать габариты будущего оборудования. Если это центробежный агрегат для установки на ограниченном пространстве, обязательно воспользуйтесь демпферными прокладками. Они позволят компенсировать образующиеся вибрации в процессе его работы, уберегут улитку от преждевременного износа. Если это крупный стационарный агрегат, защита от вибраций происходит за счет массы оборудования и его фиксации;
- Изготовить корпус вентилятора-улитки. Если у вас нет готового короба, который идеально подойдет для вентилятора, используйте подручные материалы. Для данных целей подойдет пластик, фанерные листы, сталь. Если вы решите взять листы фанеры, убедитесь, что в процессе сборки конструкции полностью отсутствуют зазоры, все швы качественно загерметизированы;
- Продумать схему силового агрегата улитки. Задача силовой установки — вращать лопасти вентилятора. При выборе учитывайте, какую мощность имеет улитка. Если это центробежный вентилятор высокой мощности, используйте ременной привод. В небольших установках актуально применять вал, который соединяет редуктор мотора с ротором;
- Использовать крепежные элементы. При установке вентилятора-улитки на внешнем корпусе конструкции, используют П-образные монтажные пластины. Если мощность агрегатов внушительная, тогда обязательно примите на вооружение массивное, прочное основание;
- Минимизировать шум. Улитка высокой мощности характеризуется тем, что такой центробежный вентилятор излучает достаточно много шума. Объективно лучший способ защититься от шума улитки — собрать оборудование максимально качественно. Уже после сборки улитки компенсировать шум проблематично. Самыми шумными являются модели, корпус которых изготовлен из пластика и металла. Деревянные корпусы уменьшают шум улитки, но существенно уступают металлическим и пластиковым аналогам длительностью эксплуатации.
Согласно представленной схеме вы можете создавать вытяжные центробежные устройства различной мощности назначения своими руками. При необходимости можно вносить изменения в схему, менять комплектующие, добавлять вспомогательные элементы.
Наиболее значимым моментом при сборке вентилятора своими руками — это надежная герметизация всех имеющихся в конструкции швов и защита самого двигателя. С течением времени и по мере эксплуатации на двигатель, не имеющий надлежащей защиты, может попадать различный мусор, пыль, грязь и влага. Не секрет, что это приводит к износу, постепенному разрушению и выходу оборудования из строя.
