Выбор уклона канализационной трубы и требования снип. Какой нужен наклон канализационной трубы на метр погонный – как рассчитать В чем измеряется уклон трубопровода

Уклон канализационной трубы – это важнейший показатель, без которого невозможно грамотно построить эффективно функционирующую систему удаления сточных вод. Его величина оговаривается в СНиП 2.04.01-85, а практический расчет производится по специальным формулам.

1

При создании домашних сточных систем необходимо грамотно определиться с тем, под каким уклоном будут прокладываться трубы. Если проектировщик неправильно рассчитает угол их снижения, канализация просто-напросто не будет работать на должном уровне эффективности. А с течением времени она и вовсе перестанет выполнять свои функции.

Правильный уклон канализации

Обычно домашние канализационные сети работают по принципу самотека. Это означает, что малый угол их снижения может стать причиной плохого прохождения нечистот. Не меньше проблем принесет и чрезмерно большой уклон труб. В подобных ситуациях наблюдается быстрое прохождение воды по системе. Это приводит к налипанию твердых фракций к внутренним поверхностям трубных изделий. Ведь вода банальным образом не успевает смывать твердые частицы. Также чрезмерный угол снижения труб нередко вызывает срыв в сифонах водяных запоров, что становится причиной появления в жилых комнатах дома или квартиры малоприятного запаха, исходящего из туалета.

Существует и чисто практическая причина, по которой каждый пользователь желает точно знать, какой уклон канализационной трубы следует выбирать. Суть в том, что недозаполненность сточной системы является причиной ускоренного ржавления . Они служат намного меньше времени, чем предполагалось, а затем требуют замены, причем немедленной. Сами понимаете, такие ремонты влетают владельцам жилья в хорошую копеечку.

2

Большинство домашних мастеров, решивших своими силами обустроить канализацию, буквально впадают в ступор, когда сталкиваются с единицей измерения уклона труб. В СНиП и различных справочниках они находят не привычные градусы, а десятичные дроби, которыми принято обозначать угол снижения.

Допустим, вы видите перед собой число 0,008 в графе "необходимый (максимальный, минимальный) уклон". Что должна означать эта величина для человека, который привык оперировать градусами? У некоторых любителей самостоятельного проведения ремонтных работ после знакомства со СНиП и цифрами, указанными в них, пропадает всякое желание заниматься обустройством канализации.

Определение уклона канализационных труб

Они зовут специалистов и платят им немалые деньги. А зря. Разобраться в "хитростях" СНиП совсем не сложно. Число 0,008 показывает нам соотношение высоты снижения трубного изделия к его протяженности. В данном примере это значит, что на один метр пластиковой или требуется брать уклон в 0,8 см. Если в саннормах стоит число 0,03, снижение на метр будет составлять 3 см, 0,04 – 4 см.

Таким образом, взятая в метрах протяженность трубы канализационной системы при умножении ее на рекомендуемый показатель уклона продемонстрирует нам общую высоту снижения трубного изделия по всей его длине.

Простой пример. Допустим, общая длина вашего трубопровода составляет 5,6 м, а его рекомендуемое снижение на каждый метр по СНиП равняется 0,07. Какой перепад между началом и окончанием трубы следует взять? Элементарно – умножаете 0,07 на 5,6, получаете 0,39. Это и есть нужный нам перепад, выраженный в метрах.

3

Ключевой характеристикой при монтаже труб канализации считается величина их заполненности. Для ее определения существует простая формула y = H/D. Здесь под D понимают сечение трубы, а под Н – уровень воды в ней. В случаях, когда значение y равняется 1, говорят о полностью залитой трубе. Если же y = 0, перед нами пустое трубное изделие.

Монтаж канализационной трубы

СНиП говорят, что канализация функционирует эффективно при заполненности труб на уровне 0,5–0,6. Показатель 0,6 характерен для асбестовых и керамических конструкций, внутренняя поверхность которых достаточно шероховата, а 0,5 – для более гладких пластиковых изделий. При таких показателях сточные воды протекают по трубам со скоростью около 0,7 метров за секунду. Это – норма, при которой твердые нечистоты не прилипают к внутренним поверхностям элементов канализационной системы.

На практике мастера-самоучки редко проводят подобные расчеты. Им достаточно знать, что уклон зависит от сечения труб (от 40–50 до 110 мм), которые используются для монтажа канализации. Норма снижения трубопровода, собранного из изделий диаметром 100–110 мм, равняется 0,02 (2 см на метр), диаметром 50 мм – 0,003. Отводные трубы имеют следующие рекомендованные значения: изделия 100–110 мм (от унитаза) – 0,012 (минимум), 0,02 (норма); до 50 мм (от раковины, ванны, мойки) – 0,025 и 0,035 соответственно.

Теперь вы знаете, какой уклон канализационной трубы необходимо выбирать при установке внутренней системы. Далее поговорим о требуемом снижении трубопровода при монтаже наружной коммуникации. Между ними есть некоторые отличия. Вне дома для строительства канализационных сетей редко используются трубы с относительно малым диаметром (50–100 мм). Для обустройства наружной канализации чаще применяются изделия с сечениями 200 и 150 мм. Для них оптимальным уклоном считаются величины 0,007 и 0,008.

Монтаж наружной системы допускается выполнять и с другими показателями уклона: с наименьшими – 0,005 и 0,007 для изделий 200 и 150 мм соответственно; с наибольшим – 0,15. Максимальный угол уклона (0,15) превышать нельзя. Если снижение труб будет составлять хотя бы 16 см на погонный метр системы, она станет функционировать неэффективно. Твердые нечистоты в подобных случаях смываются очень плохо, что приводит к закупорке трубопровода и выходу наружной канализации из строя.

В этой статье подробно рассматривается такой нюанс монтажа системы, как правильный уклон канализации на 1 метр: СНиП и нормативные требования, которых следует придерживаться на практике, оптимальные показатели для определенных участков, рекомендации по организации разводки трубопровода. В тексте содержится обзор распространенных ошибок и советы, помогающие их избежать, и формулы, на которые стоит опираться во время проектирования магистрали для стоков.

Для обеспечения правильной и бесперебойной работы при проектировании системы необходимо соблюдать нормы СНиП

Комфортное проживание в загородном доме возможно только при наличии системы, предназначенной для отвода и утилизации бытовых стоков. Для этих целей используется канализация автономного типа (централизованная для квартир) или септическая конструкция. Внутри системы перемещение отработанной жидкости по трубам осуществляется безнапорным способом. Другими словами, загрязненные стоки транспортируются к месту очищения самотеком. Этому способствует естественная гравитация, которая достигается за счет уклона магистрали.

Важно! Естественная гравитация появляется лишь в том случае, если канализация располагается под определенным уклоном. При этом система будет нормально функционировать, только если уклон канализации на каждый метр трубопровода будет соответствовать нормативным требованиям СНиП.

Оптимальный коэффициент уклона также зависит от дополнительных факторов:

• диаметра элементов трубопровода;
• материала, из которого изготовлены трубы;
• схемы внешнего и внутреннего размещения канализации.

Несмотря на кажущуюся простоту, в результате некорректного проектирования очистных сооружений канализации и отводящей стоки магистрали в коллекторах могут формироваться засоры и пробки, а сама система не сможет полноценно выполнять свою основную задачу.

Как избежать ошибок при монтаже канализации в квартире своими руками

Когда речь идет об уклоне трубопровода, важно не опускаться в крайности. Существует лишь два вида популярных ошибок, которые допускают неопытные люди при строительстве канализации.

В первом случае наклон магистрали отсутствует либо его недостаточно для перемещения жидкости самотеком. В результате снижается скорость потока, из-за чего плотные фракции не смываются, а остаются на внутренних стенках труб. Наблюдается постепенное накапливание осадка, который перерастает в засор.

Частично сточная вода с примесями фракций различной плотности задерживается на стенках магистрали, в результате чего трубопровод покрывается илом и начинает источать неприятные запахи, которые проникают обратно в помещение. Поэтому придется регулярно выполнять прочистку канализации в частном доме или квартире, где монтаж системы выполнен с нарушением требований.

Чрезмерный наклон системы также может создать предпосылки для частых чисток в целях профилактики. Интенсивный поток жидкости с высокой скоростью не сможет захватить твердые частицы со стенок и смыть их. Более того, в процессе перемещения воды фекальные фракции будут наслаиваться, и прессоваться на стенках канализации. В этом случае все запорные клапаны и места стыков труб будут подвергаться серьезным нагрузкам, что увеличивает риск поломки. Поэтому очень важно придерживаться рекомендуемых параметров, приписанных в документах СНиП.

Организация водоснабжения и канализации: СНиП внутренней сети и внешней

В первую очередь на пропускную способность трубы влияет ее диаметр. Поэтому рекомендуется подбирать угол прокладки магистрали на основе размеров сечения ее элементов. Чем больше диаметр изделия, тем меньшим будет оптимальный для перемещения воды наклон.

Минимально допустимые углы наклона на 1 м трубопровода с учетом его сечения:

Если диаметр трубы составляет 5 см, то с учетом минимального угла (0,02) после установки системы разница в высоте между размещением концов участка длиной 1 м будет составлять 2 см.

Важно! При разводке канализации в частном доме не рекомендуется устанавливать трубы под наклоном, соответствующим максимально допустимому значению.

Расчет наполненности труб для применения СНиП 2.04.01-85 при монтаже внутренней канализации

Рекомендуемые параметры для обустройства внутренней канализации четко обозначены в СНиП. Эти данные содержатся в нормативном документе 2.04.01-85, который может использоваться, как свод правил и основа для строительства коммуникационной системы для вывода стоков.

Расчет показателя наполненности трубопровода осуществляется с учетом особенностей материала, из которого изготовлены элементы системы. На основе этих данных путем вычислений можно выяснить, с какой скоростью должны перемещаться стоковые воды по канализации, чтобы внутри магистрали не возникало засорений. Уровень наполненности учитывается при выборе труб для строительства отводящей системы.

Для вычислений применяется следующая формула:

Н=В/Д , где:

• Н – уровень наполненности;
• В – уровень высоты стоков;
• Д – диаметр труб.

Максимальное значение уровня заполненности равняется 1-нице. В этом случае уклон внутренней канализации полностью отсутствует, а степень заполнения трубы составляет 100%. Оптимальным вариантом размещения системы является показатель в 50-60%. При этом немалое значение имеет материал, на основе которого изготовлена труба, а также ее угол размещения относительно локального очистного сооружения канализации – септика.

Изделия, изготовленные из чугуна или асбестоцемента, имеют шероховатую поверхность. Наличием текстуры на внутренней стороне труб обеспечивается быстрое наполнение. Основная цель подобных расчетов заключается в установлении максимально допустимого показателя скорости в стоке. Согласно стандартным нормативам минимальная скорость перемещения отработанной жидкости составляет 0,7 м/с. Минимально допустимый показатель наполняемости труб равен 30%.

Расчет скорости перемещения стоков во внутренней сети канализации, СНиП и ограничения

Для дальнейших расчетов по безнапорной канализации потребуется следующая формула:

V (h/d) ½ ≥ K , где:

• V – скорость перемещения стоков внутри системы;
• h – степень наполненности трубы (уровень стоков в просвете изделия);
• d – размер сечения трубы (диаметр);
• K – коэффициент, который зависит от шероховатости внутренней поверхности труб и материала их изготовления, а также гидравлического сопротивления, оказывающего влияние на поток.

Для полимерных труб справочный коэффициент составляет 0,5. Прочие материалы соответствуют показателю 0,6. На практике консистенция стоков и их количество не являются постоянными величинами. Поэтому далеко не всегда удается точно соблюдать наполняемость канализации и скорость перемещения потока воды.

Полезный совет! Если нет возможности выполнить вычисления по причине отсутствия точных данных по указанной ранее формуле, для прокладки участков, не поддающихся расчету, можно использовать минимальный угол наклона. Его можно получить, воспользовавшись формулой: 1/D, где D – размер наружного диаметра в миллиметрах.

Оптимальный диаметр труб для обустройства внутренней канализации равен 40, 50 и 60 мм. В отличие от СНиП, актуальный свод правил, который был утвержден в 2012 году, не налагает ограничений на максимальный угол наклона трубопровода. Минимальный угол можно посмотреть в таблице. Для трубы с сечением 80 мм коэффициент составляет 0,125.

Обустройство наружной и ливневой канализации: СНиП 2.04.03-85 и его требования

Наружная канализация выводит отработанную жидкость от сантехнических приборов, установленных внутри жилого здания, а также собирает дождевую воду с участка при обильном выпадении осадков за счет ливневой системы. Чаще всего для монтажа канализации на участке применяются асбестоцементные и чугунные трубы. Допускается применение полиэтиленовых изделий с гофрированной текстурой.

Трубы, предназначенные для строительства наружной части канализации, имеют большой диаметр. Для их монтажа предусмотрен отдельный документ СНиП со следующими требованиями:

• если диаметр наружной трубы не превышает 150 мм, то минимально допустимый угол наклона магистрали составляет 0,8 см на каждый метр системы;
• максимально допустимое значение уклона дренажа не превышает 1,5 см на 1 м канализации;
• если диаметр наружной трубы равен 200 мм, то значение минимального уклона магистрали будет составлять 0,7 см на 1 м канализации.

Устанавливаются с уклоном 0,02 см. Монтаж ливневой канализации выполняется с учетом дополнительных нюансов:

• типа и особенностей почв на участке;
• среднего объема выпадения осадков, характерного для региона, где находится участок;
• общей площади стока;
• мест, где пролегают подземные коммуникационные системы.

Обратите внимание! СНиП допускает уменьшение оптимального уклона ливневки на 2 мм на каждый метр системы, если условия местности не позволяют выполнить монтаж канализации строго по нормам.

Как отрегулировать уклон канализации в частном доме и правильно выполнить монтаж системы

Чтобы монтаж канализации был выполнен качественно, для контроля наклона системы потребуются специальные инструменты или приспособления. Они позволят выполнять измерения угла размещения магистрали и корректировать его, если этот показатель не соответствует нормам или расчетам.

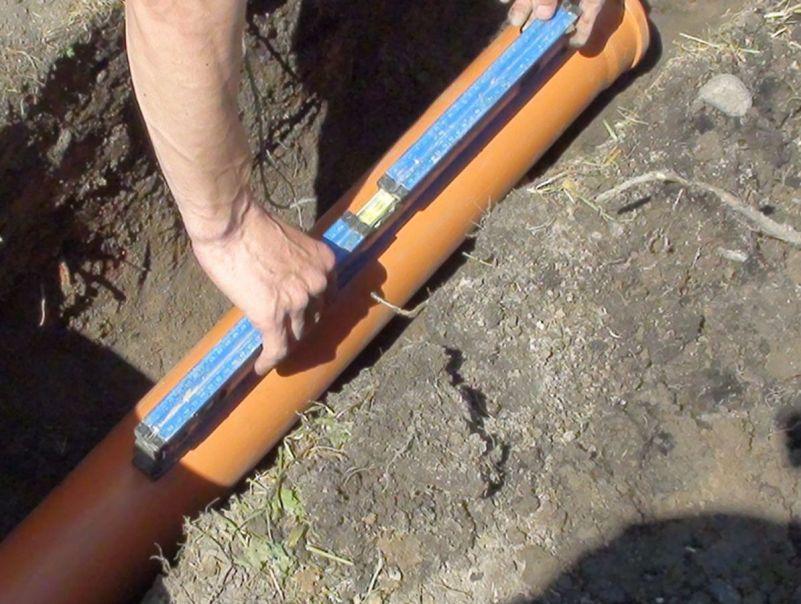

Для этих целей идеально подойдет строительный уровень пузырькового типа. Причем с обеих сторон пузырька должно размещаться по три метки, которые фиксируют отклонение от горизонта на 1 см.

Процесс установки трубопровода в необходимом положении выглядит следующим образом:

1. Выполняется монтаж трубы с закреплением лишь одного ее конца.
2. Строительный уровень нужно установить поверх закрепленной стороны элемента.
3. Выставляется необходимый наклон трубы, ориентируясь на показания уровня.

Когда пузырек строительного уровня остановится на нужной отметке, трубу следует закрепить с другого конца в установленном положении. В качестве инструмента для измерений подойдет строительный уровень лазерного типа и нивелир.

Нормативы уклона канализации в соответствии с типом прибора и диаметром труб:

Проектирование схемы канализации в квартире и ее установка

Схема внутренней канализации квартиры или частного дома должна включать приборы, которые являются источниками водоотвода. Список этого оборудования состоит из унитаза, раковин и умывальников, ванной или душевой кабинки, а также бытовой техники, которая подключается к сети. Посудомоечная и стиральная машинка автомат обязательно подключаются к канализационной системе и водопроводу.

Для строительства внутренней канализации рекомендуется использовать пластиковые трубы с диаметром 110 и 50 мм.

Требования СНиП, затрагивающие монтаж сточного комплекса:

• уклон канализации подбирается с учетом диаметра трубы центрального стояка, который уже установлен;
• минимально допустимый показатель уклонения канализационного трубопровода составляет 3 см на 1 м.п., при условии, что диаметр магистрали не превышает 50 мм;
• рекомендуемый уклон трубопровода с размером сечения 1600 мм составляет 8 мм на 1 м.п. водостока.

Обратите внимание! Система канализации в многоэтажных домах устанавливается в вертикальном положении. Перемещение стоков осуществляется по периметру внутренних стенок, в то время как в центре потока находится сжатый воздух. Такой подход позволяет снизить вероятность засорения канализации.

• не допускается поворачивать трубопровод, устанавливаемый горизонтально, под углом в 90º, для этого лучше использовать угловые отводы в 45º;
• использование прямых углов в вертикальной системе категорически запрещено;
• допускается незначительное превышение нормы уклона, если длина трубы небольшая.

Особенности установки автономной канализации на дачном участке

Внешняя канализация предназначена для вывода загрязненных стоков в сторону септика. типы систем для перемещения жидкости не используют гравитацию. Загрязненная вода транспортируется в накопительную емкость с помощью насоса. Для этих систем предусмотрены определенные требования СНиП, в которых прописано максимальное расстояние, доступное для перекачки стоков таких способом.

Преимущества автономных канализаций:

• трубопровод напорной канализации пролегает на меньшей глубине, чем магистраль других типов систем;
• нет необходимости в точном соблюдении нормативов уклона, поскольку стоки перемещаются с помощью насосной станции;
• работа системы основана на самоочищении внутренних стенок трубы, поэтому проблемы с засорами возникают крайне редко.

Наличие таких преимуществ не избавляет от необходимости сверки со СНиП при монтаже канализации. Нормативные документы содержат требования в отношении оптимального размещения септика и других элементов на участке по отношению к жилым зданиям, источникам питьевой воды и прочим объектам. Несмотря на небольшую глубину пролегания труб, обязательно нужно учитывать уровень промерзания почвы в зимнее время.

При работе с наружной канализацией принимаются во внимание рельефные особенности территории. Конструкции сливных колодцев рекомендуется размещать в самых низких точках участка. При этом прокладка трубы осуществляется так, чтобы конец канализационной магистрали не размещался ниже входного отверстия в септике, в противном случае сточные воды не смогут попадать в накопительную емкость самотеком.

Оформление акта испытаний систем внутренней канализации и водостоков

После того как работы по установке внутренней и наружной канализации завершены, составляется акт испытаний, подтверждающих функционирование системы и соответствие нормативам. Это требование прописано в одном из приложений СНиП 3.05.01-85.

Чтобы проверить работоспособность канализационной системы трубопровод следует пролить. Для этого одновременно запускается не менее 75% всего санитарного оборудования, которое подключено на участке, подлежащем проверке. Если установку канализации выполняла монтажная организация, без такого акта не обойтись.

Данные, которые заносятся в документ:

• название системы, которая будет проверяться;
• название объекта строительства;
• наименование генерального подрядчика, заказчика и монтажной организации, включая должности и ФИО представителей;
• информация из проектной документации (номера чертежей);
• перечень открытых прибором на время испытаний и продолжительность проверки;
• данные о наличии или отсутствии дефектов;
• подписи проверяющей комиссии.

Монтаж канализации можно выполнить самостоятельно или, воспользовавшись услугами специалистов. В любом случае важно придерживаться нормативных требований и соблюдать технологию.

Канализация стоков в процессе жизнедеятельности человека имеет решающее значение в создании условий для комфортного образа жизни. Водопроводные системы, обеспечивающие утилизацию бытовых и фекальных вод, являются безнапорными, и поэтому основным условием их исправного функционирования является создание уклонов в сторону перетока жидкости.

СНиП 02.04.21-85 указывает, какой угол наклона канализационной трубы должен быть для обеспечения беспрепятственного стока – его величина должна составлять 0,03 на трубах диаметром 40-50 миллиметров и 0,02 для размеров 85 и 100 миллиметров. По сути, сливные трубы должны устанавливаться с указанным наклоном в сторону стока 3 и 2 миллиметра на каждый погонный метр водопровода.

Определяя, какой наклон канализационной трубы должен быть, нужно также учитывать свойства материалов, из которых она произведена. Для пластиковых труб, получивших широкое распространение в строительстве именно для безнапорных систем, этот показатель несколько меньше, чем для изделий из другого материала.

Это связано с более высоким качеством внутренней поверхности и, следовательно, с более высокой скоростью прохождения стоков по ним. Следует понимать, что чрезмерный угол наклона канализационной трубы может быть вреден. При быстром стоке сечение трубы может быть заполнено до предела и тогда за ним образуется воздушная пробка, сдерживающая отход жидкости.

Онлайн калькулятор для расчета уклона

Введите данные для онлайн расчета уклона канализации.

Нормирование угла наклона канализации на 1 погонный метр

Кажется естественным считать, что превышение величины наклона внутренней канализации может иметь только положительное влияние, при котором стоки быстрее доходят до коллектора. Но, если вода проходит по трубе слишком быстро, на ее стенках осаждаются волокнистые и твердые включения, которые постепенно приводят к засорам.

Прочистка такой пробки механическим способом приводит к ухудшению качества внутренней поверхности труб, что усугубляет положение со свободным стоком. Жизненный цикл таких сливных систем, как правило, не превышает одного года.

Величина угла наклона трубы канализации на 1 метр для труб различного размера имеет разные нормативные значения.

Для полного представления о работе канализационной системы бытовых стоков проследим процесс от начала до конца.

Формирования стока и его состав

Сбор вод производится подводкой системы к каждой консоли водопроводной сети. Объектами образования потока являются:

1. Следующим объектом в сети безнапорного слива может быть умывальник. Это также источник стоков повышенной опасности, поставляющий в слив самое неприятное – волосы. Смешиваясь с жиром из мойки, они создают прочные, плохо пробиваемые пробки. Для их беспрепятственного удаления создается уклон канализационной трубы 50 миллиметров на метр длины с внутренним диаметром трубопровода (Ду) 32.
2. Третьим объектом слива является ванная. Она подключается к канализации через двойной сифон для сливного и переливного отверстий.
3. В квартирную сеть сточных вод включается также туалет, образующий фекальные стоки.

Вся система внутриквартирной сточной системы состоит из труб нужного диаметра, монтирующихся с одинаковым углом наклона на всем протяжении. Общая длина канализационной сети обычно составляет не более 6 метров, что при уклоне канализационной трубы Ду 50 в квартире составляет 18 см.

Для монтажа сливной системы в квартире традиционно использовались канализационные трубы из чугуна. Этот материал устойчив к коррозии даже при прохождении достаточно химически активных фекальных стоков.

Соединения труб производились через раструб, в котором в заводских условиях устанавливается резиновое уплотнение в виде кольца. После установки труба в трубу соединение зачеканивалось, что требовало применение ковких сортов чугуна, представителем которого является чугун с шаровидным графитом.

Набравшие популярность в 90-х годах прошлого веках пластиковые трубы, все более активно вытесняют традиционный материал, являясь более технологичными в монтаже, легкими и достаточно надежными. Соединение элементов трубопровода производится таким же образом с использованием силиконового герметика.

Смотреть видео

В сточных системах обычно используются трубы размерами: Ду 40, Ду 50, Ду 80 и Ду 100 миллиметров с уклонами внутренней канализации на 1 метр по СНиП от 0,035 до 0,02 . При этом размер 100 миллиметров применяется для монтажа общего участка на месте схождения линий канализационной системы.

Наружные канализационные сети

Устройство наружных систем удаления отработанной жидкости из дома представляет собой установку безнапорного трубопровода, соединенного с коллектором. Здесь также основным условием успешности в работе является создания определенного угла наклона в сторону слива. Как рассчитать уклон канализации? Можно воспользоваться соотношением:

• V – скорость протока слива, м/сек;
• Н – степень наполнения трубопровода;
• d – размер трубы;
• K – коэффициент наклона сточной трубы.

Однако можно решить вопрос проще и произвести расчет уклона канализационной трубы онлайн, воспользовавшись встроенным калькулятором.

Наклон наружной канализации обеспечивает беспрепятственный сток дворовых и квартальных сетей. Для сечения в 100 миллиметров уклон канализационной трубы на 1 метр по СНиП должен составлять не менее 2 миллиметров. Это обеспечивает бесперебойный и надежный слив стоков любого происхождения.

Основным параметром, учитываемым при расчете уклона, является величина скорости потока воды в трубопроводе. Она также регламентируется нормативными документами, в частности СНиПом «Уклоны самотечной канализации».

Согласно этому своду правил минимальной является скорость протока, составляющая 0,7 метра за секунду. Этот документ регламентирует и другие моменты, такие, как особенности устройства ливневого водосбора на участке.

Одним из основных параметров является величина наполнения сточной системы. В соответствии с нормативами она должна быть более 30% сечения. Показатель зависит не только от скорости прохождения жидкости в трубе, но и ее размера, а также качества внутренней поверхности.

Для контроля угла наклона трубы канализации внутри помещения и вне его применяются уровни различной конструкции:

1. Водяные, в которых имеются две стеклянные вставки по концам гибкой трубки. На них наносится шкала с ценой деления до 1 сантиметра. Показания такого уровня наиболее точны при определении угла уклона. Такой уровень несложно изготовить своими руками.
2. Пузырьковые.
3. Магнитные.
4. Лазерные.

Правила пользования этими приборами изложены в инструкциях по применению.

В многоэтажных жилых домах проток канализируемых вод происходит практически непрерывно, достигая своего максимума в вечернее время.

Смотреть видео

При монтаже сливной трубы в частном доме следует избегать таких ошибок:

1. Не допускается прогиб магистрали между точками опоры. Для этого их нужно устанавливать как можно чаще. Нужно учитывать, что на трубу в траншее будет воздействовать давление грунта, которым канава засыпается по окончании установки.
2. Также недопустимо наличие горизонтальных участков на наружной системе канализации. В идеале наружный участок канализации должна быть прямой.
3. При прокладке стока нужно учитывать сезонные подвижки грунта на участке, то есть – полную гарантию неподвижности слива может дать только его размещение ниже глубины промерзания грунта.

Уклон наружной канализации на 1 метр по СНиП для слива диаметром 160 миллиметров не должен быть менее 0,8 см. Самотечные системы это традиционное решение для организации сбора и слива сточных вод. Уклон канализации в частном доме обеспечивает длительную эксплуатацию системы и позволяет избежать засоров.

При большом угле наклона может получаться захлест канала по полному сечению и срыв сифонных пробок на консолях. После этого все содержимое канализации будет поступать внутрь жилого помещения. Нужно также учитывать, что излишний уклон увеличивает скорость потока слива, создавая при этом шум.

Наклон канализации в частном доме – делаем своими руками

Современный частный дом принято оборудовать системой слива. Даже если магистраль городской канализации находится на значительном отдалении, устанавливаются септики или оборудуются специальные емкости для их накопления.

Правила оборудования канализационной сети регламентируется теми же нормативами – уклон внутренней канализации на 1 метр по СНиПам имеет те же значения, что и уклон канализации в квартире городского дома.

Для монтажа внутренней сети применяются те же материалы и элементы. Теми же остаются и нормы уклона вне жилого дома.

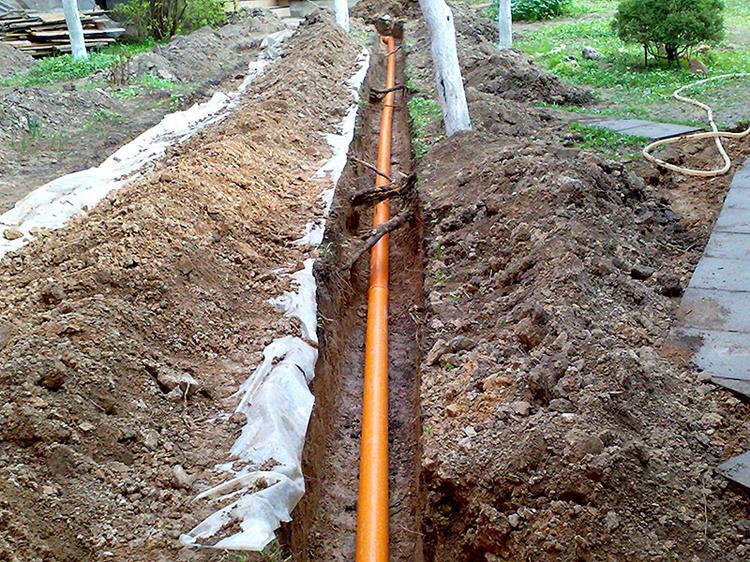

Для наружного контура канализации в частном доме можно использовать трубы размером 100 миллиметров, а при небольшом количестве живущих в доме людей, возможно и применение 80-ти миллиметровых.

Трубопровод протягивается по траншее с глубиной заложения не менее уровня промерзания грунта. Если это покажется чрезмерным (для Подмосковья этот показатель составляет 1,8 метра), можно установить менее глубокую утепленную магистраль или установить на сливной трубопровод греющий кабель с автоматикой включения при понижении температуры грунта ниже нуля градусов.

Требования по углу наклона в частном доме подчиняются тем же нормативам, что и для других устройств.

Все работы по устройству системы слива при загородном доме могут быть выполнены следующим образом:

1. Определить нужные параметры трубопровода для внутренней и наружной сливных систем.
2. Выполнить эскизный проект трубопровода с указанием привязки к горизонту на различных уровнях.

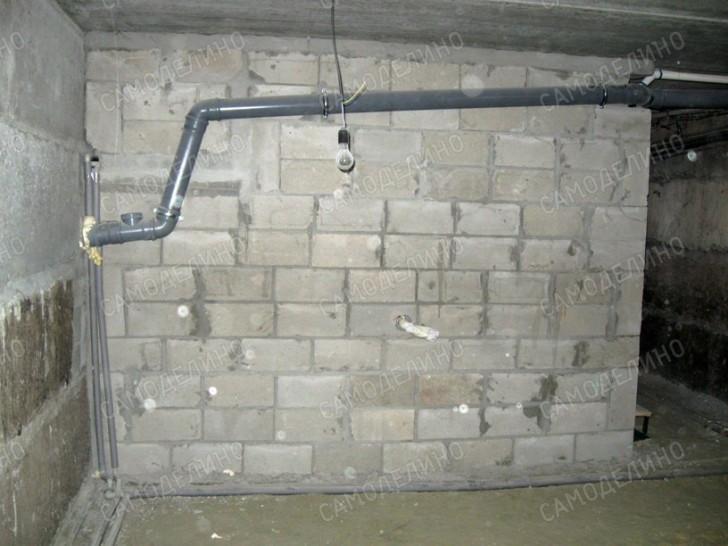

3. Произвести монтаж внутренней канализационной сети с выполнением требований СНиПа. Вывод разводки из внутренних помещений произвести через короткий стояк размером 80 или 100 миллиметров. Стояк через угловой переход впоследствии соединить с наружной частью канализации.
4. Отрыть траншею для прокладки наружной части. При этом нужно учитывать глубину промерзания грунта, если трубопровод не по проекту утепляется. Глубина траншеи выбирается с учетом последующей подсыпки
5. На дно траншеи насыпать слой песка толщиной 15-20 сантиметров, утрамбовать и пролить водой для лучшего уплотнения. Уровень дна траншеи при копке и песчаной подсыпки по отношению к горизонту контролировать с использованием водяного уровня.
6. Установить на песчаную подсыпку опоры для трубопровода. Для этого можно использовать бетонные блоки или кирпичи. При установке нужно руководствоваться требованием по уклону канализационной трубы 110 миллиметров. Количество опор зависит от длины траншей, а расстояние между ними допускается не более метра. Это связано с тем, что на трубу будет оказываться давление от грунта, которым впоследствии зарывается траншея.
7. После укладки трубы на опоры необходимо проверить работоспособность системы пробным пропуском воды по ней. Если выполнено требование наклона канализационной трубы 100 мм и вода проходит по ней без протечек, можно приступать к закрытию траншеи. Сначала трубопровод аккуратно засыпается слоем песка с его трамбовкой по бокам и поверх нее. Закрыв все полностью, производят засыпку траншеи ранее вынутым грунтом и рекультивацию верхнего слоя почвы.
8. При устройстве сложно разветвленной канализационной схемы слива на участке, когда имеются дополнительные источники стоков, используются те же правила по наклону трубы для канализации в частном доме. Но возникает необходимость в устройстве смотровых колодцев в месте пересечения двух или более систем. В таком варианте глубина размещения в месте стыковки согласуется с этим фактором для основной схемы, которая выводит стоки во внешнее пространство.

Смотреть видео

Если вблизи дома проходит ветвь городской канализации, желательно подключить свой сток именно к ней. Для этого придется получить разрешение от Горводоканала, ведающего системой, понеся при этом определенные затраты. Но при таком случае впоследствии не понадобятся расходы на очистку септика или выгребной ямы.

Нормативные документы по устройству внутренних и внешних сетей

Любые документы, касающиеся устройства тех или иных объектов, создаются на основании длительного опыта, полученного при их строительстве и эксплуатации. Поэтому не исполнять их требования – себе дороже.

Касательно рассматриваемой темы, таковыми являются:

1. СНиП 02.04,21-85 Водопроводы и канлизация зданий. Он рассматривает правила проектирования, строительства и эксплуатации канализационных систем внутридомового применения.
2. В рекомендациях СНиПа 02.04,03-85 Канлизация. Наружные сети и сооружение рассматриваются вопросы проектировании, постройки и эксплуатации наружных сетей.

В указанных документах можно найти все необходимые требования и допуски.

Максимальный угол уклона

При строительстве иногда возникает необходимость увеличить угол наклона. Этот вариант также оговаривается в первом из указанных выше документов . Показатель максимального уклона канализационной трубы, «с учетом местных условий», может достигать 0,15 метрового размера, то есть до 15 сантиметров на метр трубопровода .

Однако напомним, что в такой ситуации возникает опасность заиливания системы – вода проскочит, загрязнения останутся.

Минимальный угол уклона

На определение значения минимального уклона трубопроводов канализации влияет скорость потока и его сопротивление с внутренней поверхностью трубопровода. Если отклонение по горизонтали будет слишком маленьким, возможно скапливание продуктов жизнедеятельности, что приводит к частому образованию засоров.

Важно также избегать контр уклона канализации, при котором сточные воды начинают двигаться в обратном направлении. Если минимальный наклон не выдержан, со временем канализация может просесть до горизонтального состояния, и даже до склона в обратную сторону.

Минимальный угол уклона для изделий различного диаметра

Стандартная размерность величины оптимального уклона – см/м, то есть на сколько сантиметров должен опуститься метровый участок трубопровода . Данная величина напрямую зависит от диаметра трубопровода, так как элементы разного сечения отличаются различным гидравлическим сопротивлением, а значит, требуют индивидуального подхода.

Так для канализационной трубы диаметром 40 или 50 миллиметров минимальное значение наклона – 0,03 (3 сантиметра на метр трубопровода), уклон канализации 110 миллиметров должен составлять 0,012(1,2 см/м), для 150 мм минимальное значение – 0,007 (0,7 см/м), для 200 мм минимальное значение – 0,005 (0,2 см/м).

Смотреть видео

Разница обусловлена различным характером движения жидкости в зависимости от сечения. Воде проще перемещаться по трубопроводу большего диаметра, так как потеря давления из-за трения о внутренние стенки трубопровода меньше.

Как провести расчет минимального угла наклона?

Минимальный уклон канализации в градусах не измеряется, во всей справочной литературе значение минимального наклона канализации приводится в виде десятичной дроби, которая является отношением высоты наклона к длине соответствующего участка трубопровода. Для расчета уклона канализации, то есть перепада между началом и концом участка необходимо перемножить его длину и величину наклона:

H=L*x, где H – величина перепада, L – длина участка, x – минимальное значение угла наклона.

Главное при расчете – внимательное отношение к размерностям, то есть если величина наклона взята в стандартных см/м, то и длина участка должна быть представлена в метрах.

Пример: имеется участок трубопровода диаметром 150 миллиметров и длиной 6 метров. Согласно существующим нормам минимальное значение угла наклона для данного диаметра составляет 0,8 сантиметров на метр длины. Тогда подставив величины в формулу 0,8*6=4,8 см/м. То есть расстояние по высоте между начальной и конечной точками участка должно составлять 4,8 сантиметра.

Смотреть видео

Самостоятельный монтаж внутренней и наружной систем канализации вполне возможен и не представляет особой сложности.

Но, приступая к этой работе, нужно досконально ознакомиться с теми немногочисленными и несложными правилами, которые нужно исполнять неукоснительно.

Вполне очевидно, что для нормального проживания в современном доме или квартире невозможно обойтись без надежно работающей системы канализации. Она представляет собой трубопроводную систему для удаления сточных вод. Неполадки в работе последней приводят к не самым лучшим последствиям, поэтому при обустройстве канализации в частном доме необходимо соблюдать требования строительных норм и правил.

Сточные воды движутся самотеком под воздействием гравитационных сил, поэтому важно рассчитать правильный уклон канализации на 1 метр. Если он будет слишком большим или слишком маленьким, появятся нарушения в работе системы, вплоть до возникновения неприятных аварийных ситуаций. Какой именно уклон для труб системы канализации установить, определяется рядом обстоятельств.

Последствия слишком маленького или излишне большого уклона

Слишком маленький уклон трубы не обеспечивает достаточной скорости протекания сточных вод. Слабый напор не в состоянии обеспечить удаление крупных фрагментов отходов, и они будут осаживаться на внутренних стенках трубопроводной системы. В результате произойдет ее засорение и выход системы из строя.

Чем меньше угол наклона трубы по сравнению с правильным значением, тем чаще будут возникать аварийные ситуации. Минимальный уклон труб в квартире должен обеспечивать самоочищение системы.
Неправильный уклон канализации приводит к засорам

Излишне большой уклон канализационной трубы обуславливает слишком высокую скорость протекания сточных вод. В этом случае крупные фрагменты отходов будут отбрасываться к внутренним стенкам трубопроводной системы, прилипнут к ним и не смогут двигаться дальше. Важно обеспечить оптимальный наклон труб канализации на 1 метр в частном доме.

Последствием излишнего наклона опять будет засор канализационной системы. Кроме того, при большой скорости протекания сточных вод фланцевые соединения трубопровода и гидравлические затворы будут испытывать повышенную нагрузку, что приведет к подтеканию в местах соединений и скорому выходу элементов конструкции из строя.

Оптимальный угол наклона в зависимости от диаметра трубы

При проектировании сточной системы, в зависимости от диаметра трубы, выбирается оптимальный угол ее наклона. Для исправной работы системы трубам меньшего диаметра нужно обеспечивать больший уклон. Он измеряется в сантиметрах на погонный метр длины трубы. СНиП определяют следующие параметры для труб в соответствии с их диаметром:

• 50 мм – 3 см уклона на 1 метр длины;
• 110 мм – 2 см;
• 160 мм – 0,8 см;
• 200 мм – 0,7 см.

Данные оптимальные значения рассчитаны на ровные протяженные участки внешней и внутренней трубопроводной сети. Существуют свои особенности при подключении к фланцевым соединениям, сифонам и фитингам.

Особенности определения уклона в ванной, кухне и туалете

Особенности определения уклона в ванной комнате, кухне и туалете определяются тем, что там имеются соответствующие сантехнические приборы. Под кухонную мойку устанавливаются трубы максимальным диаметром пятьдесят миллиметров, оптимальным углом для них будет 3,5 см. В туалете используют трубы диаметром сто миллиметров, оптимальный уклон для них составляет 2 см. Значения этого параметра для бытовых сантехнических приборов сведены в следующую таблицу.

Правила определения угла наклона для внешней канализации

Для прокладки наружной сети используют трубы значительно большего диаметра, чем внутри дома. Вследствие этого углы установки у них другие. Например, для трубы диаметром сто пятьдесят миллиметров уклон будет составлять 0,8 см на метр длины, если диаметр двести миллиметров, величина этого параметра уменьшается на один миллиметр и составит 0,7 см.

Максимальное снижение уровня для трубопроводной системы внешней сети не должно превышать значения в пятнадцать сантиметров на один метр длины. Это правило не распространяется на короткие отрезки трубопровода, длиной менее полутора метров.

Расчет необходимого уклона канализационной трубы своими силами

Для того, чтобы рассчитать уклон трубы своими силами, нужно знать ее длину и диаметр. В СНиП опубликованы специальные таблицы со значениями этого параметра. В общем случае определить угол наклона трубы своими силами можно по следующим правилам:

• расчет следует производить, учитывая диаметр вертикальной трубы;
• для трубы сечением до ста десяти миллиметров требуется уклон в двадцать миллиметров;
• диаметр до ста шестидесяти миллиметров требует наклона трубы в восемь миллиметров;
• узкие трубы до пятидесяти миллиметров в диаметре устанавливаются с уклоном в три сантиметра.

Определенные трудности восприятия вызывает единица измерения этого параметра, выраженная в сотых долях числа. Однако ничего сложного на самом деле нет, например, значение уклона 0,05 означает, что разница высот начала и конца метрового отрезка трубы составляет пять сантиметров.

Значение наполненности канализации

Одной из важнейших эксплуатационных характеристик сточной системы является ее наполненность фекальными водами. Значение этого параметра определяется делением высоты уровня сточных вод на величину сечения трубы.

Нормальное функционирование канализации обеспечивается при ее наполненности не более, чем на пятьдесят или шестьдесят процентов.

При этом имеет значение материал, из которого изготовлены трубы. Если это керамика или асбест, такая трубопроводная сеть может заполняться на шестьдесят процентов. В случае использования более скользкого пластикового материала наполненность канализации не должна превышать пятидесяти процентов. Соблюдение этих условий обеспечивает достаточную скорость прохождения потока сточных вод для удаления крупных фрагментов отходов.

Расчет диаметра канализационной трубы

При проектировании канализационной системы для ее безотказной работы нужно правильно подобрать такой важный эксплуатационный параметр как диаметр трубопроводной сети. Он определяется совокупностью следующих условий:

• сечение патрубков сантехнических приборов на должно быть больше диаметра основной канализационной трубы;
• увеличение диаметра приводит к ускорению проходимости сточных вод в геометрической прогрессии;
• показатель наполняемости не должен быть выше шестидесяти процентов;
• строительные нормы и правила содержат данные, необходимые для расчета диаметра канализационной трубы.

Строительные нормы и правила определяют диаметр труб на магистральных участках сети в сто десять миллиметров. Подключение бытовых сантехнических приборов осуществляется к трубам, диаметр которых не превышает пятидесяти миллиметров. Исключение составляет унитаз, эксплуатационная нагрузка на который увеличена. Диаметр общего стояка составляет сто миллиметров. Сечение канализационных труб крупных городских магистралей может достигать тысячи двухсот миллиметров.

Укладка внешней канализации с учетом уровня промерзания грунта

Монтаж наружной канализации необходимо осуществлять с обязательным учетом глубины промерзания грунта в месте проведения работ. Этот уровень меняется в зависимости от климатических условий и различен в разных областях. СНиП 23-01-99 содержат точные значения этого параметра для различных регионов.

Например, если глубина промерзания почвы составляет полтора метра, ближе к поверхности земли канализационную систему прокладывать нельзя. В этом случае фекальные воды замерзнут и разорвут трубопроводную сеть, что приведет к ее полному выходу из строя. Для подмосковного региона глубина промерзания почвы составляет 1,4 метра, в центральных районах нашей страны она приблизительно такая же.

Правила организации монтажной подушки для прокладки труб

Правильная прокладка канализационной системы предусматривает обустройство монтажной подушки. Она представляет собой песчаную насыпь, на которую непосредственно укладывается трубопроводная сеть. Для выдерживания нужного угла наклона системы и предназначена монтажная подушка. Этот параметр можно изменять, подсыпая песок в том или другом месте.

Перед укладкой трубопроводной сети все элементы ее конструкции проверяются на целостность, недопустимо наличие трещин и видимых дефектов. В противном случае неизбежно возникновение протечек и аварийных ситуаций. Проверенные канализационные трубы укладываются на монтажную подушку и выравниваются с помощью строительного уровня. При необходимости корректировки угла наклона в нужном месте подсыпается песок таким образом, чтобы лежащая на насыпи труба плотно к ней прилегала и была неподвижна.

• Элементы конструкции трубопроводной сети с течением времени подвергаются усадке. Вследствие этого приходится периодически корректировать угол наклона труб.
• При изменении направления прокладки фланцевые соединения следует выполнять под углом не менее ста двадцати градусов. В противном случае придется оборудовать дополнительный смотровой люк для осуществления контроля над трубопроводной сетью и ее прочисткой в случае необходимости.
• Обустройство скрытой канализации требует особенно тщательной проверки всех элементов ее конструкции на целостность и отсутствие протечек. В этом случае смотровые окошки следует располагать на небольшом расстоянии друг от друга.
• Трубы укладывают в направлении, противоположном движению потока сточных вод. Монтаж начинается от сливной трубы с дальнейшим продвижением к подключаемым сантехническим приборам.

Нужный угол наклона канализационных труб при строительстве домашней сети выдержать нетрудно. Предварительно на стену наносится разметка, очерчивающая линию предварительно рассчитанного уклона. По ней и производится укладка трубопроводной сети.

Работа по обустройству наружной системы несколько сложнее. В этом случае для обеспечения требуемого уклона приходится выкапывать траншею, глубина которой постепенно увеличивается. Контроль осуществляется при помощи строительного уровня, натянутая под нужным углом бечевка значительно облегчит выполнение производственных манипуляций.

Эффективность работы системы во многом зависит от правильно выдержанного угла наклона трубопроводной сети. Необходимо придерживаться рекомендованных норм. При отступлении от указанных параметров будут довольно часто возникать аварийные ситуации и засорения трубопроводной сети.

Занимаясь проектированием домашнего стока в первую очередь нужно знать, какой выставить наклон для канализационной трубы.

Простота прокладки канализации умалчивает много мелких нюансов, несоблюдение которых может негативно сказаться в той или иной ситуации.

Одним из самых важных моментов является выбор угла наклона.
Неправильный угол наклона может вызвать обратную реакцию — и все спущенное в унитаз или раковину вернется к вам, или вообще исключить адекватную работу.

Многие неопытные сантехники даже не знают о таком понятии, как излишний уклон. Все привыкли считать, что если уклон будет очень «крутым», то отходы в этом случае будут стекать намного быстрее, и возврат отходов не будет случаться.

На самом деле это не совсем правильно, а данный подход имеет другую сторону медали.

Если труба имеет крутой спуск, внутри ее происходит заиливание, так как вода уходит очень быстро. Все не смытые водой нечистоты прилипают к стенкам, тем самым, засоряя ее.

Также может случиться срыв водяных запоров в сифонах, впоследствии этого, неприятный запах будет попадать в дом. Согласитесь, не очень приятный момент будет, особенно, если в доме гости.

Еще одна важная причина держать трубы постоянно в воде – приток воздуха к поверхностям, который будет вызывать коррозию, уменьшая сроки их службы. Поэтому придерживаться правильного уклона нужно не только в доме, но и вне его.

Максимальный уклон для наружной трубы – 0,15, т.е. не более чем на 15 сантиметров за каждый метр. При значениях выше этого система будет совершенно неэффективной.

Минимальный уклон

Многие новоиспеченные сантехники или начинающие строители, самостоятельно проводящие водоотвод, сталкиваются с проблемой, которая заключается в единицах измерения наклона трубы.

В любой инструкции или справочных материалах по установке минимального уклона канализационных труб вы найдете лишь десятичные дроби вида 0,02, это значит, что на каждый метр приходится 20 миллиметров наклона.

Немаловажным фактором, является расчет коэффициента наполненности.

Вычисляется он так: высота уровня воды, находящейся в трубе деленная на диаметр. Самым оптимальным значением будет варьирование коэффициента в пределах от 0,5 до 0,6.

Расчет по СНиП

Ссылаясь на правила СНиП, можно трактовать, что минимальный уклон для канализации в квартире или загородном доме зависит, прежде всего, от ее диаметра.

Как пример, уклон канализационной трубы 50 мм составляет 3 сантиметра на один метр на сотку.

Основные правила СНиП:

• Для коллекторов угол наклона рассчитывается в зависимости от наполнения, расхода и скоростей транспортировки отходов.
• Наклон трубы должен находиться в допустимых границах и не превышать их.
• Коэффициент наклона указывает на количество метров наклона на один погонный метр канализационной трубы.
• В СНиП вы никогда не найдете вычисление угла наклона в градусах.

Таблица расчета для труб разного диаметра

Возьмем для примера установку и отвод канализационной трубы от унитаза. Тут лучше всего использовать трубу с диаметром 100.

Как вы можете видеть в таблице, уклон по СНиП равен 1/20, это значит 1 метр разделить на 20, итого 5 сантиметров на каждый погонный метр трубы.

Таким путем вы можете вычислить необходимый уклон для совершенно любых сантехнических приборов.

Обратите внимание, что при монтаже канализации стоит учитывать, от чего вы ее ведете. Для мойки например не рекомендовано использовать трубы диаметром, больше чем 50 миллиметров, а для унитаза – максимум 100 миллиметров.

Для 110-го диаметра

Чаще всего используется для общего отвода канализации и врезки в центральную городскую канализацию.

Угол наклона может колебаться от 5 до 15 сантиметров на один погонный метр трубы.

Тут в первую очередь будет играть коль количество соединений, различные повороты и удаленность дома от центральной городской канализации.

Обратите внимание: трубы такого большого диаметра подходят только для прокладывания ветвей к центральной канализации и для вывода отходов из унитаза.

Также они могут использоваться для стояка, если дом имеет несколько этажей. Для проведения канализации от кухонной мойки, ванны, стиральной машины, умывальника и т.д. используют трубы исключительно 40-50 мм диаметром.

И напоследок видео — монтаж канализации с правильным уклоном. Практические методы.
