Сигнализация старлайн е90 инструкция эксплуатации. Сигнализация Старлайн Е90 — инструкция по эксплуатации, подробный обзор. Максимально допустимый ток на выходах

Автосигнализации StarLine

Представляем вашему вниманию современный охранно-телематический комплекс для автомобиля с функциями обратной связи и автоматического запуска двигателя - StarLine E90.

Система оснащена диалоговым кодом управления который невозможно вскрыть никаким внешним вмешательством, а радиус её действия распространяется более чем на 2000 метров. Кроме того, комплекс StarLine E90 относительно прост в монтаже и модернизации, при необходимости вы сможете в разы расширить диапазон его функций, установив GSM, GPS и 2CAN модули.

Наличие 128-канального трансивера надёжно защищает систему от возможных помех из-за городского шума, а три оси датчика удара и наклона дают ей возможность чутко и мгновенно реагировать на все попытки сдвинуть ваш автомобиль с места.

Комплекс укомплектован брелоком оригинального дизайна со встроенной антенной и ударопрочным корпусом. Ещё одной особенностью именно этой модели StarLine является весьма низкий и экономный расход энергии.

StarLine E90 – абсолютно универсальная система, она идеально подходит для установки на автомобиль любого вида и марки. С E90 ваше авто всегда под надёжной защитой.

Комплектация СтарЛайн Е90:

• центральный блок сигнализации
• 1 брелок с двусторонней связью с ЖКИ
• 1 брелок с двусторонней связью без ЖКИ
• приемопередатчик
• кнопка капота
• светодиод
• сирена
• сервисная кнопка
• комплект проводов
• датчик температуры двигателя
• памятка пользователя
• реле блокировки с колодкой

Сигнализация Старлайн Е90 является одним из последних высокотехнологичных решений в области производства противоугонных систем. Из-за роста числа автомобильных краж производители сигналок вынуждены постоянно модернизировать свои продукты. Подробнее о функциях, а также использовании этой модели сигнализации мы расскажем ниже.

[ Скрыть ]

Описание Старлайн E90

Противоугонная установка для автомобиля Starline E90 и E90S представляет собой полноценный охранный комплекс, созданный в 2013 году для обеспечения более надежной защиты машины. Наличие обратной связи позволяет настраивать систему с помощью брелка и передавать на пульт информацию о состоянии транспортного средства. Имеется опция удаленного управления дополнительными замками.

Пользователь Юрий Фанкарс в ролике показал, насколько надежно сигнализация Старлайн Е90 может защитить машину.

Функции

Разберем основные опции, которыми обладает сигнализация с автозапуском Старлайн Е90:

1. Передача данных осуществляется по защищенному диалоговому каналу. Благодаря этому автовладелец вряд ли столкнется с проблемой электронного взлома противоугонной установки.
2. Наличие GSM модуля позволяет дистанционно определить координаты машины. При необходимости пользователь может удаленно управлять основными функциями.
3. Одна из важных функций — полный контроль канала передачи данных системой. Это позволяет определить координаты пульта. Но для выявления местоположения должно соблюдаться основное условие — брелок должен находиться в зоне действия приемопередатчика.
4. Эффективная защита канала передачи данных от воздействия помех. Автосигнализация нормально работает в условиях радиопомех, что характерно для крупных городов и мегаполисов. Это обеспечивается благодаря использованию многоканального узкополосного трансивера.
5. Функция интеллектуального запуска позволяет программировать удаленный пуск машинного мотора в указанное время или при наступлении определенной температуры.
6. Комплектация системы включает в себя контроллер удара и наклона, имеется возможность его удаленной настройки. Это позволяет своевременно определить подъем автомобиля на домкрат или эвакуацию машины.
7. Наличие гибких сервисных каналов связи позволяет настроить основные параметры противоугонной установки.

Технические характеристики

Основные характеристики модели:

• передача импульсов производится по каналу, работающему с частотой от 433 до 434, 79 МГц;
• противоугонная установка работает со 128 каналами управления;
• диапазон действия главного пульта при условии, что местность открытая, составляет 800 метров при передаче команд;
• в режиме приема импульсов радиус действия брелка составляет до двух километров;
• если говорить о дополнительном пульте, то его диапазон действия составляет только 15 метров;
• контроллер удара относится к классу интегральных трехосевых датчиков;
• противоугонная установка выполняет все возложенные на нее функции при температуре от -50 до +85 градусов;
• величина напряжения, с которой работает сигнализация, составляет от 9 до 18 вольт.

Канал АвтоАудиоЦентр рассказал об особенностях сигналки Старлайн Е90 Слэйв.

Плюсы и минусы

Преимущества установки:

1. Хороший функционал, который сочетает в себе основные опции, необходимые для обеспечения безопасности машины.
2. Опция дистанционного запуска двигателя авто. Пользователь может настроить пуск агрегата в нужное время, через определенный временной промежуток либо по температуре.
3. Наличие GSM-канала связи. Эта опция при правильном монтаже и подключении модуля дает возможность отслеживать координаты машины из любой точки мира.
4. Наличие CAN канала. Если автомобиль оборудован такой шиной, то основные элементы можно подключить без необходимости врезаться в штатную проводку.
5. Энергоэффективность. При таком широком функционале противоугонная установка могла бы потреблять большое напряжение аккумуляторной батареи, что в итоге привело бы к разряду АКБ и его выходу из строя впоследствии. Но благодаря технологиям, которые разработчик использовал при производстве, воздействие сигнализации на аккумулятор практически неощутимо. По факту система может работать до двух месяцев в режиме охраны без подзарядки батареи.
6. Понятная инструкция по эксплуатации, входящая в комплектацию. Читать руководство по монтажу и самостоятельно установить сигналку сможет любой потребитель, имеющий минимальный опыт и навыки в этом вопросе.

Согласно отзывам, выделим два основных недостатка:

1. Опция автоматического пуска агрегата может функционировать нестабильно. В частности, многие пользователи отмечают, что эта опция может быть заблокирована иммобилайзером. Чтобы избавиться от неисправности, потребителю придется дополнительно установить обходчик иммо.
2. Качество приема сигнала может быть низким. В соответствии с официальными данными, импульс должен передаваться в диапазоне 800 метров и 2 километра. Но и в первом, и во втором случаях радиусы действия значительно ниже.

Канал АвтоАудиоЦентр рассказал о важных функциях управления этой системой.

Как установить систему и схема подключения

Как устанавливать систему:

1. Перед установкой надо удостовериться в том, что электросеть машины работает в нормальном режиме. При наличии ошибок на приборной панели следует произвести диагностику автомобиля.
2. Первым делом производится монтаж центрального блока. Управляющий модуль является основным элементом системы, его предназначение заключается в приеме и обработке поступающих импульсов, а также передаче сигналов на брелок. Допускается установка блока в багажнике при условии, что место монтажа будет сухим и защищенным. Но обычно модуль управления устанавливается в салоне авто. Его можно разместить за вещевым ящиком, для этого бардачок надо снимать. Одно из самых труднодоступных мест для монтажа — свободное пространство за контрольным щитком. Чтобы получить к нему доступ, злоумышленнику придется снять часть облицовки, а на это уйдет немало времени. После выбора места установки модуль надежно закрепляется, чтобы он не вибрировал при езде машины.
3. Сирена ставится под капотом авто. Учтите, что на ее состояние влияют высокие температуры, поэтому нахождение устройства в непосредственной близости с блоком цилиндров приведет к его поломке. Установите сирену рядом с аккумуляторной батареей или найдите другое свободное пространство для монтажа. Главное, чтобы она располагалась подальше от силового агрегата.
4. Затем производится установка температурного контроллера. Его надо врезать в патрубок охладительной системы, чтобы датчик точно фиксировал температуру хладагента и двигателя. Нельзя устанавливать контроллер рядом с выпускным коллектором. При заведенном двигателе это устройство сильно нагревается, что может привести к поломке датчика. При монтаже стальной корпус контроллера нельзя сдавливать болтами.
5. Датчик чувствительности рекомендуется разместить на перегородке между салоном автомобиля и моторным отсеком. При монтаже контроллер надо прочно зафиксировать, иначе он будет срабатывать без причины.
6. На ветровом стекле машины производится монтаж приемопередатчика с диодным индикатором. Антенна устанавливается подальше от металлических составляющих кузова, иначе прием и передача импульсов будут затруднены. Приемопередатчик надо ставить как минимум в 5 см от металла. Диодный индикатор размещается таким образом, чтобы его можно было увидеть на расстоянии от машины. Это позволит предупредить потенциальных злоумышленников о том, что машина находится под защитой.
7. На все двери, багажник, а также капот монтируются концевые переключатели.
8. При надобности можно подключить к установке GSM модуль либо произвести монтаж встроенного адаптера. Внешние устройства надо подключать к трехконтактному штекеру управляющего модуля. Для подсоединения используется специальный провод.
9. Монтируется сервисная кнопка. Ее надо установить так, чтобы она располагалась в скрытом месте, при этом у водителя со своего кресла должен быть доступ к клавише.
10. Производится укладка проводов. Электроцепи следует уложить так, чтобы они находились подальше от источников помех. Речь идет о высоковольтных кабелях, катушках зажигания и прочих компонентах. При укладке проследите, чтобы на провода не оказывали воздействия движущиеся компоненты конструкции машины. К примеру, педали, механизмы дверей, рулевые тяги и т. д. Все компоненты противоугонной установки подключаются к управляющему модулю, из моторного отсека от сирены проводка прокладывается через технологическое отверстие.

Пользователь Сергей Зайцев в ролике рассказал о нюансах самостоятельного монтажа сигналки.

Все компоненты сигналки подключаются к блоку в соответствии со схемой, обеспечение питания производится по двум каналам:

1. Контакт черного цвета — заземление. Для соединения с массой можно использовать штатный болт либо гайку. На сам кабель можно установить клемму, только она должна соответствовать размеру фиксатора. Подсоединение кабеля массы к кузову автомобиля посредством самореза не допускается. Перед подключением следует тщательно обработать рабочую поверхность антикоррозийным средством.
2. Подсоединение красного контакта выполняется с использованием имеющейся электропроводки машины. Цепь соединяется с не отключаемым напряжением, значит лучше всего врезаться в замок зажигания. Сечение проводки должно быть не меньше 2 мм2. Допускается подключение контакта к аккумуляторной батарее.

Отдельно следует рассказать о подключении электроцепей для реализации удаленного старта ДВС:

1. Красный контакт - питание, соединяется с аккумуляторной батареей. Для подсоединения желательно применять кабеля, сечение которых будет не меньше 6 мм2. Если подключиться к батарее напрямую не получается, можно выбрать штатный кабель с указанным выше сечением. Помните, что номинальный показатель штатного предохранительного устройства составит не меньше 30 ампер.
2. Контакт желтого цвета — силовой, необходим для подсоединения к системе зажигания, речь идет о выходе IGN на замке.
3. Зеленый контакт является программируемым, предназначен для дублирования цепи зажигания. Подключается к выходу IGN либо АСС.
4. Синий контакт также программируемый и силовой, предназначен для дублирования электроцепей IGN либо АСС. Также он может применяться для имитации нажатия на педаль тормоза либо сцепления при удаленном старте двигателя. Этот выход может использоваться не во всех авто, все зависит от модели.
5. Контакт черно-желтого цвета необходим для подсоединения к стартерному механизму, в частности, к его электроцепи управления. Если понадобится продублировать электроцепь, в схему придется добавить дополнительное реле.

Типовая схема подключения StarLine E90, E91

Если автомобиль оборудован кнопкой Старт-Стоп вместо замка, схема соединения будет несколько другой.

Что учесть:

1. Красный контакт является силовым и подсоединяется напрямую к аккумуляторной батарее. Цепь можно защитить предохранительным устройством номиналом не менее 30 ампер. Допускается подсоединение к кабелю питания управляющего модуля, выключателю зажигания.
2. Контакт желтого цвета не используется.
3. Зеленый контакт также подключать не надо.
4. Выход синего цвета соединяется с педалью тормоза.
5. Желто-черный выход подсоединяется к клавише Старт-Стоп. Схема подключения может быть разной в зависимости от того, какой ток требуется для обеспечения питания.

Как правильно пользоваться?

Если брелок управления сигнализацией утерян, можно выполнить экстренное отключение системы:

1. Дверь машины надо открыть ключом. Если активирован защитный режим, включится сирена.
2. Производится ввод пароля, который назначается при настройке. Сначала указывается цифра, соответствующая первой цифре комбинации. Зажигание выключается. Если первая цифра указана верно, то сигналка выключит функцию защиты.
3. Зажигание опять активируется. Сервисная кнопка нажимается количество раз, соответствующее второй цифре комбинации. Зажигание отключается. В подтверждение правильности ввода кода поворотные огни машины должны моргнуть дважды.
4. Процедура с включением, вводом цифры и отключением зажигания повторяется. Только теперь вводится третья цифра кода.

Использование и программирование брелка

Сигналка Старлайн Е90 позволяет записать в свою память не больше четырех пультов для управления.

Процедура программирования выполняется при выключенном режиме защиты:

1. Зажигание выключается, сервисная клавиша нажимается семь раз, после чего зажигание активируется.
2. Раздастся семь звуковых сигналов сирены. Это говорит о том, что система вошла в режим программирования.
3. Кратковременно нажимаются клавиши 1 и 2 на главном пульте. Чтобы внести в память сигналки вспомогательный брелок, жмутся аналогичные клавиши.
4. Если процедура выполнена верно, то раздастся один звуковой сигнал сирены, также брелок издаст мелодичный сигнал.
5. Предыдущие пункты повторяются для программирования всех пультов. Учтите, что при настройке интервал между записью пультов должен составить не более пяти секунд. Если процедура программирования завершена успешно, сирена издаст сигнал.
6. После программирования надо выйти из режима настроек, для этого следует выключить зажигание. Если процедура выполнена верно, поворотные огни машины моргнут трижды.

Фотогалерея «Основные команды пульта»

Длительность нажатия играет важную роль при выполнении функции:

• один короткий клик — кратковременное нажатие одной или нескольких клавиш, продолжительность должна составить не более половины секунды;
• одно длительное нажатие — клик и удержание одной или двух клавиш до момента, пока брелок не издаст мелодичный сигнал;
• двойной клик — два нажатия на одну клавишу на протяжении половины секунды;
• последовательный клик — два нажатия клавиши, при этом первое будет длительным, а второе — кратковременным.

Фото руководства по назначению команд пульта представлены ниже.

Возможные неисправности

С какими сложностями могут столкнуться потребители при использовании системы:

1. Сигнализация не реагирует на команды пульта. Если причина заключается в выходе из строя брелка, то его придется разбирать и ремонтировать. Проблема может заключаться в окислении контактов, такая неисправность характерна для систем, которые используются давно. Если причина кроется в разряде аккумулятора, то батарейка меняется на новую. Брелок может выйти из строя в результате воздействия влаги.
2. Сигнализация не работает, хотя пульт рабочий. Причину надо искать в управляющем модуле. Если один из контактов на его разъеме повредился, передача сигналов и выполнение функций может быть невозможным. Требуется детальная диагностика блока. Ремонт вышедшего из строя модуля лучше доверить специалистам.
3. Не работают концевые переключатели. Машина снимается с охраны, двери открываются, но через несколько секунд защита опять включается. Если причина кроется в вышедшем из строя концевике, деталь меняется на новую.

Возможные трудности в настройке

В комплектацию к сигналке входит понятное руководство по настройке, подключению и применению. Если у вас возникли сложности с программированием сигналки, рекомендуем обратиться к специалистам. Внимательно изучите руководство, в нем подробно описаны все нюансы настройки.

Автомобиль - вещь достаточно дорогая, а уж в условиях современных экономических реалий - так и подавно. А потому не помешает позаботиться о его сохранности, установив новую охранную систему. На рынке сегодня можно отыскать десятки различных вариантов, но неизменной популярностью у отечественных автомобилистов пользуется сигнализация «Старлайн Е90».

Так как современные устройства такого рода относятся к весьма сложному электронному оборудованию, в процессе эксплуатации нередко возникают различные ошибки, которые нередко приводят к полному разочарованию своей покупкой. Чтобы такого не было, автолюбитель должен знать об основных нюансах того, как функционирует сигнализация «Старлайн Е90», а также иметь представление об основных этапах ее настройки. Данная статья была создана в качестве краткой памятки, содержащей наиболее необходимые данные.

Для начала - пара слов о том, как, собственно, включать охранный режим для сохранности вашего авто на стоянке. Чтобы сделать это, необходимо просто нажать на пиктограмму ключа на дисплее брелока. Все, ваша машина защищена от посягательств темных личностей.

Ввод номера авто в память сигнализации

Все авто, которые обладают поддерживаемым CAN-интерфейсом, постоянно регистрируются в базе данных производителя. Перечень моделей вы можете отыскать в перечне поддерживаемых автомобилей, который имеется в инструкции, поставляемой в комплекте с сигнализацией при ее покупке.

Что предусматривает инструкция сигнализации «Старлайн Е90» с автозапуском сразу после установки охранной системы? Вам предстоит ввести CAN номер в ее память. Чтобы это сделать, вам предстоит выполнить следующие действия (обязательно придерживайтесь этой последовательности). Вход в режим сервисной настройки:

• Полностью отключите питание комплекса, а затем временно отсоедините кабель CAN-интерфейса.
• Удерживая сервисную кнопку, подайте питание. Внимание! Если вы все сделали правильно, после этого последуют пять коротких гудков сирены, во время чего кнопку обязательно (!) нужно держать зажатой.
• После того как сигналы прозвучали, клавишу можно отпускать. Последуют еще четыре коротких сигнала. Они свидетельствуют, что вы все сделали верно, и сигнализация и в самом деле перешла в сервисный режим.

Ввод номера, возможные проблемы и их решение

• После входа в режим сервиса однократно нажмите сервисную кнопку. В подтверждение сигнализация один раз коротко «прогудит» сиреной. После этого нажмите сервисную клавишу столько раз, какова первая цифра кода вашего автомобиля (например, если он начинается с трех, то и нажимать на кнопку вам придется три раза).
• Система снова «прогудит», подтверждая принятие первой цифры. Нажимать кнопку можно от одного до девяти раз. Если вы по ошибке надавили десять и более раз, то система автоматически будет возвращена в сервисный режим, а вы будете вынуждены начинать все с начала.
• Все прочие цифры вводите аналогичным образом, дожидаясь после каждой серии подтверждающего сигнала охранной системы.

Через две секунды после того как вы ввели последнее число, сигнализация «Старлайн Е90» GSM может выдать следующие варианты сигналов:

• В случае когда она коротко «бибикнет» два раза, операция прошла успешно, номер был сохранен во внутренней памяти вашего устройства.
• Если она пикнула четыре раза, то во время ввода произошла какая-то ошибка, а потому информация не была сохранена.

Вне зависимости от результатов ввода, сигнализация «Старлайн Е90» (отзывы о которой мы рассмотрим) переходит в меню программирования. Если вам требуется еще раз повторить ввод номера, все необходимо начинать сначала.

Определяет ли охранная система наличие работающего двигателя?

Так как в электрических и электронных схемах автомобилей сегодня постоянно происходят какие-то изменения еще на этапе производства (причем нередко автолюбители об этом не знают), сразу после подключения сигнализации нелишним будет выяснить, выявляет ли ваше устройство сам факт работы двигателя. От этого будет зависеть не только возможность его удобного дистанционного запуска, но и ваша безопасность. Как проводится настройка сигнализации «Старлайн Е90»?

Чтобы проверить работу этой функции, вам понадобится штатный брелок с ЖК-дисплеем. Что предполагает проведение проверки? Все довольно просто: вам предстоит проверить два состояния автомобиля и понять, различает ли их ваша сигнализация «Старлайн Е90». Если при проверке проблем выявлено не будет, то и с дистанционным запуском мотора никаких сложностей возникнуть не должно. Итак, вот последовательность ваших действий:

• Первое состояние, при котором зажигание есть, но двигатель не запущен. Коротко нажмите третью кнопку на брелоке. На ЖК-дисплее при этом должна возникнуть пиктограмма ключа. Помните, что иконка дыма при этом в норме не появляется.
• Соответственно, во втором случае двигатель работает. Так же коротко нажмите на третью кнопку брелока. При этом на дисплее должна появиться не только иконка ключа, но и пиктограмма дыма.

Как оценивать результаты проверки

Если вы наблюдаете неправильную индикацию хотя бы в одном из этих случаев, это указывает на неправильное подсоединение разъема Х3. Вариантов тут два, и оба плохие: или вы не сможете пользоваться дистанционным запуском двигателя, или же мотор запустится… даже если машина стоит на включенной передаче. Итак, первый вариант неправильной индикации, когда сигнализация «Старлайн Е90» отображает правильные пиктограммы запущенного и выключенного двигателя автомобиля. Причинами такого поведения могут быть:

• Если контроль работы двигателя основан на съеме показаний с генератора, то, возможно, при установке просто была перепутана полярность.
• В случае когда используется тахосигнал, его амплитуда крайне мала, а потому охранная система ее просто не различает.
• Когда состояние контролируется по показателям напряжения, то, с высокой степенью вероятности, снова проблема в генераторе.

Вот как контролируется сигнализация «Старлайн Е90». Инструкция по эксплуатации четко гласит, что в этих случаях обязательно следует воспользоваться помощью квалифицированных специалистов. Увы, но далеко не все автомобилисты следуют этому простому и грамотному совету. Это очень плохо, так как последствия такого неадекватного поведения электронных систем могут быть крайне серьезными, приводя к многочисленным проблемам.

Чем это грозит?

• Как уже неоднократно говорилось, автовладелец просто не сможет воспользоваться функцией
• Возможно, что сигнализация просто не подхватит зажигание на нейтралке (справедливо для машин с ручной КПП).
• Аналогичная ситуация - в режиме турботаймера и защиты авто с работающим двигателем, если речь идет о технике с современной АКПП.
• Будет ошибочно выполнена проверка программной нейтрали при выключенном двигателе. Проще говоря, при следующем дистанционном запуске владельца ждет большой сюрприз, когда его автомобиль самостоятельно поедет по стоянке.
• Получение информации о работающем двигателе будет происходить практически мгновенно. При нормальных условиях в этом нет ничего страшного, но если температура окружающей среды сильно ниже нуля, то мотор вряд ли нормально заведется.
• Если полярность подключения к генератору была перепутана, мотор будет постоянно заводиться, но сразу глохнуть (спустя пару секунд).

Как правильно пользоваться функцией дистанционного запуска?

Что делать, если у вас современное авто с АКПП? Поставьте коробку в положение «паркинг», а затем закройте багажник, капот, все двери. Для машин с механической КПП все аналогично, но коробку, соответственно, нужно поставить в положение «нейтраль». После этого выполняется процедура программной «нейтрализации».

В большинстве случаев для этого нужно надежно затянуть убрать из замка зажигания ключ, а затем выйти из машины и закрыть все двери, капот и багажник. Двигатель при этом должен заглохнуть автоматически, после закрытия дверей, или же после нажатия на первую кнопку брелока.

В некоторых случаях «Старлайн Е90» (инструкция по эксплуатации допускает этот вариант) включает нейтраль «по нажатию кнопки брелока». При этом нужно, не выключая мотор, тщательно затянуть и нажать на пульте управления вторую кнопку. Только после этого из замка зажигания можно извлекать ключ, выходить из автомобиля и закрывать все двери, багажник и капот. После этого мотор также автоматически заглохнет, и программная нейтраль будет задействована.

Есть и еще один вариант, когда данная функция задействуется после затягивания стояночного тормоза. Официальное описание сигнализации «Старлайн Е90» предусматривает, что при этом также нужно сперва затянуть тормоз, оставив ключ в замке зажигания, а затем выйти из автомобиля и закрыть все двери, багажник и капот. Как и в первом случае, программная нейтраль будет включена или после этого, или по нажатию первой кнопки на брелоке управления.

Первый дистанционный запуск двигателя

Здесь все просто. Сперва зажмите первую клавишу и дождитесь, пока не прозвучат два мелодичных звоночка. Двигатель будет автоматически запущен. Чтобы заглушить его, возьмите брелок сигнализации «Старлайн Е90» и нажмите на ее первую клавишу, дождитесь одного сигнала, а затем повторите нажатие четыре раза (кратко). Мотор заглохнет. А что делать, если сигнализация «Старлайн Е90», инструкция по эксплуатации которой нами рассматривается, не смогла завести движок?

Возможные проблемы с автоматическим запуском движка

Во-первых, после не менее чем четырех попыток запуска (а в первый раз система может «тормозить») запуск не состоялся. Это свидетельствует, что штатный обход иммобилайзера по какой-то причине не функционирует. Как это проверить? Просто: извлеките ключ или чип из обходного модуля, после чего при попытке автоматического запуска приложите к замку зажигания (чтобы проверить возможность его считывания). В случае когда двигатель заведется, то проблема действительно в модуле: возможно, где-то в авто имеется еще один штатный иммобилайзер; есть вероятность, что не хватает мотков в катушке обходного модуля.

Другая проблема - двигатель заводится, но практически сразу глохнет. Здесь причина может скрываться в неправильно определенной полярности при к генератору. Может статься, что дело в самой охранной системе, которая не имеет правильной программы для контроля работы двигателя в конкретной модели автомобиля. Обычно помогает прошивка на более свежую версию ПО в сервисном центре, после которой сигнализация с автозапуском «Старлайн Е90» начинает работать нормально.

Другой вариант - мотор также не стартует, а на ЖК-дисплее брелока появляется надпись «ОСТ». Если это так, то вам нужно установить программную нейтраль. О процедуре проведения этой операции мы уже говорили выше. Наконец, двигатель также может не проявлять никаких признаков жизни, но при этом дисплей брелока будет исправно отображать пиктограмму работающего мотора. В этом случае вы 100% не подключили кабель, отвечающий за передачу данных от соответствующего датчика. Возможно, разъемы провода были вставлены неплотно.

На последний же вариант намекает ситуация, когда время от времени автомобиль заводится с брелока нормально, но чаще всего никак на него не реагирует. Если вы проверили кабель, но он плотно вставлен в разъемы, и никаких люфтов в них не наблюдается, советуем сразу же обратиться в тот сервисный центр, где была произведена установка сигнализации «Старлайн Е90».

Новинка 2013 года. Надежная автомобильная охранно- телематическая система с интеллектуальным автозапуском , несканируемым диалоговым кодом управления, ударопрочным брелком управления, 128 -канальным помехозащищенным трансивером с дальностью до 2000 м . Опциональный Super Slave .

Предусмотрена легкая и быстрая интеграция CAN, GSM и GPS интерфейсов (опционально , в состав комплекта не входят).

Преимущества StarLine E90:

Модульная архитектура. StarLine E90 позволяет при необходимости за несколько секунд интегрировать 2CAN-модуль и GSM/GPS-модуль

Кнопка СТАРТ/СТОП. StarLine E90 идеально совместим с автомобилями, оснащенными кнопкой Старт/Стоп.

Благодаря гибким сервисным каналам сигнализация StarLine E90 позволяет облегчить установку и реализовать дополнительные функции без использования внешних компонентов.

Противоугонные функции:

• Подключение цифрового беспроводного реле блокировки StarLine R2 ;
• Добавление GSM/GPS модуля StarLine с использованием всего одного разъема.

Команды в режимах охраны и тревоги:

• Управление дополнительными замками блокировки дверей;
• Дополнительная блокировка двигателя (имитация неисправности);
• Открытие багажника с отключением штатной сигнализации;
• Управление замком капота (закрытие);
• Включение световой сигнализации при подключении к аварийной сигнализации.

Функции комфорта:

• Удаленное управление предпусковым обогревателем;
• Автоматическая установка сидений под владельца;
• Автоматический возврат рулевой колонки в исходное положение (складывание);
• Автоматическое включение ближнего света фар при движении автомобиля (по опусканию ручного тормоза, нажатию на педаль тормоза).

При автозапуске:

• Отключение дворников, магнитолы на время работы автозапуска;
• Включение подогрева сидений и обогрева стекол на время работы автозапуска;
• Имитация сигналов «интеллектуальных» замков зажигания;
• Второй импульс для выключения зажигания в случае неудачного автозапуска на автомобилях с кнопкой Старт/Стоп;
• Имитация второго сигнала стартера.

При включении режима охраны:

• Автоматическое складывание зеркал;
• Автоматическое закрытие люка;
• Световая дорожка после включения режима охраны.

Полный спектр стандартных и программируемых функций обеспечивает владельцу автомобиля надежную защиту и комфорт при использовании автомобильной охранной системы StarLine E90 .

Таблица функциональных характеристик

На базе системы StarLine E90 можно построить надежный охранный комплекс , включающий в себя:

Комплектация:

• центральный блок сигнализации
• 1 брелок с двусторонней связью с ЖКИ
• 1 брелок с двусторонней связью без ЖКИ
• приемопередатчик
• кнопка капота
• светодиод
• сервисная кнопка
• комплект проводов
• датчик температуры двигателя
• инструкция по установке
• инструкция по эксплуатации
• памятка пользователя
• реле блокировки с колодкой
• сирена

Технические характеристики:

Максимально допустимый ток на выходах:

Спасибо за Ваш выбор. Пожалуйста, заполните форму. Мы обязательно свяжемся с Вами в течение 24 часов.

Поля, отмеченные звёздочкой, обязательны для заполнения

Автосигнализация starline позволяет прогреть двигатель и салон автомобиля без нахождения водителя в салоне. В жаркую погоду имеется возможность помимо запуска мотора включить кондиционер, обеспечив снижение температуры в машине. Автозапуск старлайн е90 имеет тонкую настройку для более комфортного программирования работы силовой установки. Например, активация автозапуска по будильнику позволяет иметь готовый к движению автомобиль к требуемому времени, что особо удобно при нормированном режиме дня. Также сигнализация дает возможность в любой момент заглушить двигатель.

Особенности запуска мотора автомобиля с брелка

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год!

Для осуществления успешного запуска силовой установки с брелка должны быть выполнены следующие условия:

• зажигание выключено;
• капот закрыт;
• машина находится на ручном тормозе и его запуск не приведет к движению.

В случае с автомобилями, оборудованными механической коробкой передач, должна быть предварительно выполнена процедура программной нейтрали. В противном случае поставить на автозапуск машину не получится. Дистанционный пуск можно произвести длительным нажатием кнопки «1». Заглушить машину с брелка можно нажатием кнопки «1» длительно и кнопки «4» коротко.

Кнопка «1»

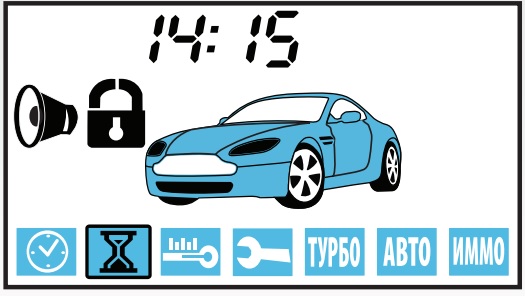

Периодический автозапуск

Для того, что бы включить периодический автозапуск, должна быть выполнена следующая инструкция:

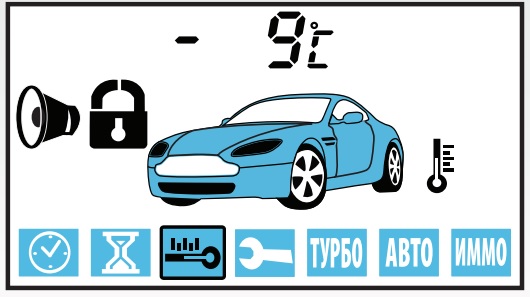

Поддержание температуры двигателя

В случае если требуемое для прогрева время работы двигателя не известно, можно использовать автозапуск по температуре. Запуск двигателя в таком случае производится в следующей последовательности:

Автоматическое включение двигателя по будильнику

Автосигнализация старлайн позволяет завести двигатель в заранее установленное время. Для этого необходимо:

Отображение запуска по будильнику
