Настройка автоматического запуска двигателя на сигнализации Pantera. Автосигнализация Pantera — неограниченные возможности для защиты вашего автомобиля Настройка автосигнализации пантера

Программирование кодов передатчиков системы

В память системы может быть запрограммировано всего до 4-х передатчиков (максимум два 5-кнопочных передатчика и два 4-кнопочных передатчика). При программировании нового или дополнительного передатчика, все коды ранее запрограммированных передатчиков (5-кнопочных и 4-кнопочных) будут автоматически стерты из памяти системы.

ВНИМАНИЕ: Помните, что каждая операция должна быть выполнена в течение 15 секунд после предыдущей операции. Если 15-секундный интервал превышен, система автоматически выйдет из режима программирования, что будет подтверждено одним коротким и одним длинным сигналом сирены. Если в процессе программирования было выключено зажигание система также немедленно выйдет из режима программирования и Вы услышите 1 короткий и 1 длинный сигналы сирены.

Для программирования дополнительных передатчиков системы:

1. Снимите систему с охраны и сядьте в автомобиль.

2. Если с помощью функции №1.8 задан стандартный (некодированный) режим аварийного отключения охраны, то перейдите к п. 3. Если же функция № 1.8 выключена (отключение системы с помощью персонального кода), то для входа в режим программирования кодов передатчика системы Вам необходимо будет ввести свой персональный код, как описано ниже:

Включите, выключите и вновь включите зажигание

В течение 15 секунд нажмите и отпустите кнопочный выключатель Valet количество раз, равное 1-й цифре Вашего персонального кода (заводская установка – 1 раз), затем выключите и вновь включите зажигание.

Примечание: Если Ваш персональный код состоит только из одной цифры – пропустите следующий шаг.

В течение 15 секунд нажмите и отпустите кнопочный выключатель Valet количество раз, равное 2-й цифре Вашего персонального кода (заводская установка – 1 раз), затем выключите и вновь включите зажигание.

3. В течение 15 секунд после включения зажигания нажмите кнопочный выключатель Valet 3 раза. Вы услышите 1 короткий сигнал сирены и СИД начнет медленно мигать, подтверждая, что система готова к программированию нового передатчика.

4. Нажмите и отпустите кнопку передатчика. Вы услышите длинный сигнал сирены, подтверждающий, что программирование 1-го передатчика произведено.

6. Для выхода из режима программирования:

Выключите зажигание или

Подождите 15 секунд, не производя никаких действий.

Вы услышите 1 короткий и 1 длинный сигнал сирены, подтверждающие, что система вышла из режима программирования передатчиков.

Pantera SLK-35SC, SLK-100SC, SLK-4i, SLK-5i, SLK-7i, SLK-200SC

ФУНКЦИИ КНОПОК ПЕРЕДАТЧИКА

Передатчики, входящие в комплект системы, программируются на заводе-изготовителе следующим образом:

ПРОГРАММИРОВАНИЕ ПЕРЕДАТЧИКОВ

В память системы может быть запрограммировано всего до 4-х передатчиков. При попытке запрограммировать 5-й передатчик, код первого передатчика будет?вытеснен? из памяти системы, при попытке запрограммировать 6-й передатчик, код второго передатчика будет?вытеснен? из памяти системы, и т.д.

Код одного и того же передатчика не может быть запрограммирован больше одного раза.

Внимание! Помните, что каждая операция должна быть выполнена в течение 15 секунд после преды-

дущей операции. Если 15-секундный интервал превышен, система автоматически выйдет из режима

программирования, что будет подтверждено одним коротким и одним длинным сигналом сирены. Если в

процессе программирования было выключено зажигание, система также немедленно выйдет из режи-

ма программирования и Вы услышите один короткий и один длинный сигналы сирены.

1. Снимите систему с охраны, сядьте в автомобиль и включите зажигание.

2. Нажмите кнопку Valet 3 раза. Вы услышите 2 сигнала сирены через паузу, после чего СИД начнет мигать, подтверждая, что система готова к программированию нового передатчика.

3. Вы можете выбрать для управления каналом 1 системы (функция постановки и снятия системы с охраны или дистанционное управление замками дверей) любую из кнопок передатчика (кнопку 1 или кнопку 2). Нажмите и удерживайте выбранную Вами кнопку передатчика до тех пор, пока Вы не услышите длинный сигнал сирены, подтверждающий, что программирование Канала 1 произведено. СИД при этом перестанет мигать и будет светиться постоянно.

4. Программирование остальных кнопок передатчика произойдет автоматически. Так, например, если Вы запрограммировали кнопку 2 передатчика для постановки/снятия системы с охраны, и т.д., то Кнопка 1 передатчика будет автоматически запрограммирована для бесшумной постановки/снятия системы с охраны и управления выходом дополнительного канала системы и т.д. Дистанционное включение режима?Паника? в любом случае будет производиться одновременным нажатием Кнопки 1 и Кнопки 2 передатчика при выключенном зажигании; а дистанционное включение режима Anti-HiJack в любом случае будет производиться одновременным нажатием Кнопки 1 и Кнопки 2 передатчика при включенном зажигании.

5. Для выхода из режима программирования:

Выключите зажигание или

Нажмите кнопку Valet еще раз или

Подождите 15 секунд, не производя никаких действий.

Вы услышите один короткий и один длинный сигнал сирены, подтверждающие, что система вышла из режима программирования.

Pantera SLK-75SC, SLK-85

1) Автоматическое программирование 1-кнопочной конфигурации кнопок передатчика (при нажатии одной кнопки передатчика все кнопки будут запрограммированы в данной конфигурации).

2) Автоматическое программирование 2-кнопочной (?стандартной?) конфигурации кнопок передатчика (при нажатии одной кнопки передатчика все кнопки будут запрограммированы в данной конфигурации). Данная конфигурация кнопок передатчика является заводской установкой при поставке системы.

3) Программирование индивидуальной кнопки для постановки/снятия с охраны/включения режима "Паника" *

4) Программирование индивидуальной кнопки для управления выходом дополнительного канала 1 системы*

5) Программирование индивидуальной кнопки для управления выходом дополнительного канала 2 системы *

6) Стереть все ранее запрограммированные коды передатчиков**

Для программирования передатчиков:

В течение 15 секунд нажмите и отпустите кнопку Valet 1?...6 раз для выбора одного из описанных выше вариантов программирования.

В течение 15 секунд нажмите кнопку Valet еще один раз и удерживайте ее нажатой. Сирена подаст 1 сигнал и СИД будет мигать 1?6 раз через паузу, показывая выбранный вариант программирования.

В течение 15 секунд, удерживая кнопку Valet нажатой, нажмите кнопку программируемого передатчика (кнопку 1 для вариантов 1 или 2 и любую кнопку для вариантов 3...6). Один сигнал сирены подтвердит, что операция программирования прошла успешно.

После завершения программирования отпустите кнопку Valet.

Примечание* - если программируются варианты 3?5 ? нажатие любой кнопки передатчика автоматически сотрет информацию об остальных кнопках данного передатчика из памяти системы (если он был ранее запрограммирован). Необходимо будет заново войти в режим программирования и запрограммировать остальные кнопки передатчика для выполнения оставшихся функций.

Примечание** - при нажатии любой кнопки передатчика в этом случае все ранее запрограммированные

коды передатчиков будут стерты из памяти системы.

Выход из режима программирования передатчиков:

Выключите зажигание или

Закройте дверь или

Был превышен 15-секундный интервал времени между операциями или

Кнопка Valet была нажата более 6 раз.

Сирена подаст 1 короткий и 1 длинный сигнал, подтверждая, что система вышла из режима программирования передатчиков.

Pantera SLK500, SLK755RS

ПРОГРАММИРОВАНИЕ ПЕРЕДАТЧИКОВ СИСТЕМЫ

Вы можете выбрать один из следующих вариантов программирования передатчиков системы:

1) Автоматическое программирование 1-кнопочной конфигурации кнопок нового 3-кнопочного передатчика (при нажатии одной кнопки передатчика все кнопки будут запрограммированы в данной конфигурации).

2) Автоматическое программирование 2-кнопочной (“стандартной”) конфигурации кнопок нового 3-кнопочного передатчика (при нажатии одной кнопки передатчика все кнопки будут запрограммированы в данной конфигурации). Данная конфигурация кнопок передатчика является заводской установкой при поставке системы.

3) Автоматическое программирование нового 5-кнопочного передатчика с 2-сторонней связью (возможна только 2-кнопочная конфигурация).

4) Стереть все ранее запрограммированные коды передатчиков*

Для программирования передатчиков системы:

Снимите систему с охраны, откройте дверь автомобиля и включите зажигание.

В течение 15 секунд нажмите и отпустите кнопочный выключатель Valet 1, 2, 3 или 4 раза для выбора одного из описанных выше вариантов программирования передатчика.

В течение 15 секунд нажмите кнопочный выключатель Valet еще один раз и удерживайте его нажатым. Сирена подаст 1, 2, 3 или 4 сигнала, и СИД будет мигать 1, 2, 3 или 4 раза через паузу, показывая выбранный вариант программирования.

Система автоматически выйдет из режима программирования (сирена подаст 5 сигналов и габаритные огни мигнут 5 раз) после запоминания 4-го передатчика или при включении зажигания или при превышении временного интервала 10 секунд между операциями.

Pantera XS-1500

Для программирования передатчиков (максимум 4 передатчика):

Снимите систему с охраны

Включите зажигание

В течение 5 секунд после включения зажигания нажмите и отпустите кнопочный выключатель Valet 5 раз

Вы услышите 1 длинный сигнал сирены, подтверждающий включение режима программирования передатчиков.

В течение 10 секунд после подтверждающих сигналов нажмите и удерживайте Левую кнопку 1-го передатчика, пока Вы не услышите 1 короткий сигнал сирены, подтверждающий, что программирование 1-го передатчика произведено

В течение 10 секунд после подтверждающих сигналов нажмите и удерживайте Левую кнопку 2-го радиопередатчика. Вы услышите 2 сигнала сирены и т.д. Повторите последнюю операцию для всех оставшихся радиопередатчиков. Каждый раз, после запоминания кода нового передатчика, сирена будет подавать соответствующее количество сигналов. Один и тот же передатчик нельзя запрограммировать несколько раз.

Система автоматически выйдет из режима программирования (сирена подаст 2 сигнала) после запоминания 4-го передатчика, при выключении зажигания или при превышении временного интервала 10 секунд между операциями.

Устройство, с помощью которого осуществляется управление - это брелок. На нём имеются пять кнопок, с помощью которых можно давать команды. Связь является двухсторонней. Для выдачи необходимой информации брелок оснащён небольшим жидкокристаллическим дисплеем.

В дополнение к основному брелоку, в комплекте предусмотрен также дополнительный брелок, на котором установлены четыре кнопки. Радиус, при котором обеспечена двусторонняя связь, составляет тысячу метров. Если же говорить о расстоянии, на котором может быть передан информационный сигнал, то речь идёт уже о двух тысячах метров.

Основные функции

Брелок «Пантера» имеет ряд важных функций для охраны автомобиля, но ими функционал не ограничивается. Для того чтобы конкретно представить себе возможности, расскажем более подробно о её функционале.

• Предусмотрены часы. Конечно, в наше время этим никого не удивить, но заметим, что эта функция дополнена наличием будильника, а также таймера обратного отсчёта.
• Код предусматривает защиту от сканирования и от перехвата. Как известно, современные технологии в некоторых случаях позволяют получить несанкционированный доступ к системе, но в данном случае предусмотрена динамическая модификация программного кода, которая даёт повышенный уровень защиты в подобных ситуациях.
• Функция постановки на охрану с отключённой подачей сигнала на главный брелок. Защита от ложного срабатывания. С одной стороны, это может несколько снизить степень защиты автомобиля при попытке его угона. С другой - бывают случаи случайного срабатывания от погоды (сильного дождя) или других аналогичных воздействий на транспортное средство. Во всяком случае, водитель может этим воспользоваться, если сочтёт нужным.
• Возможность передачи вызова изнутри автомобиля на брелок хозяина. Это может иметь значение в том случае, когда в автомобиле остался пассажир и он хочет напомнить водителю о себе.
• Дистанционный запуск двигателя. Здесь предусмотрено несколько различных вариантов использования. Есть запуск по команде. Также предусмотрен периодический запуск с отключением. Может быть указан регулярный интервал времени, через который производится запуск двигателя. Есть возможность запуска в зависимости от изменений температуры.
• Некоторые другие функции.

Комплект поставки

Эта система состоит из нескольких частей. После покупки их нужно аккуратно установить. Если у водителя есть какие-то навыки по работе с подобной аппаратурой, то он может без особого труда произвести установку. Если же это кажется слишком трудным, то имеет смысл обратиться к соответствующему специалисту. Перечислим основные устройства, составляющие «Пантера».

• Основной электронный блок.
• Брелок, на котором имеется дисплей и пять кнопок управления.
• Дополнительный брелок. На нём дисплей не предусмотрен и имеются только три управляющих кнопки.
• Датчик удара двухуровневый.
• Сирена для подачи громкого звукового сигнала.
• Реле, которое предназначено для блокировки двигателя по команде охранной системы.
• Специальная колодка с проводами, предназначенная для установки реле блокировки.
• Светодиодный индикатор, вместе со своим кабелем.
• Кнопочный переключатель для режима работы Valet. Иногда может возникнуть вопрос о том, для чего предназначен этот режим. Речь здесь идёт о том, чтобы отключить некоторые защитные функции тогда, когда это необходимо водителю. Такая ситуация, например, может возникнуть в процессе мойки машины.
• В комплекте поставки предусмотрен концевой выключатель.
• Комплект проводов.
• Инструкция.
• Упаковка.

Принцип работы брелока

Когда-то давно, в самых первых моделях использовался статический код. В связи с тем, что он постоянно сохранял своё значение, была высокая вероятность взлома и как следствие, возможности отключить сигнализацию при угоне. Этот уровень безопасности был явно недостаточен.

В дальнейшем создатели стали применять намного более безопасный динамический код. Принцип его действия состоит в том, что при каждой подаче команды брелоком, меняются коды доступа как брелока, так и всей охранной системы.

Поскольку при таком подходе используется каждый раз другой код, то вероятность взлома резко снизилась. Однако, такая вероятность всё же существует.

В современных моделях принцип действия брелока снова усовершенствован. За основу здесь взята диалоговая модель изменения кода. Речь идёт о том, что его формирование происходит в три этапа.

1. Брелок связывается с охранной системой.
2. На основе полученных данных подаётся особый сигнал брелку.
3. С учётом полученной информации брелок производит изменения в кодах охранной системы.

Такая система безопасности делает практически невозможным взлом кодов доступа системы.

Инструкция по эксплуатации

Для того чтобы всё работало правильно, нужно провести грамотную установку и запрограммирование. Основой для этого должна служить прилагаемая инструкция. Коротко расскажем о ней.

В первом разделе документа кратко перечислены основные функции. Затем указан перечень функций, которые нужно будет запрограммировать. Вот некоторые их них.

1. Автоматическая постановка на охрану.
2. Запирание дверей при постановке на охрану.
3. Запирание дверей при включении зажигания.
4. Отпирание дверей в этой же ситуации.
5. Режим иммобилайзера.
6. Защита от ложного срабатывания.
7. Перезапуск системы в автоматическом режиме.
8. Тридцатисекундная задержка для включения охраны (речь идёт о том, что если завести мотор без отключения защитного режима, то через указанное время будет включена сирена).
9. И также некоторые другие функции.

В следующем разделе описано то, как при помощи различных нажатий на кнопки брелока, давать те или иные команды.

• Отпирание или запирание дверей.
• Включение или выключение охраны.
• Полное или частичное отключение датчика удара.
• Бесшумное включение охранной системы.
• Временная отмена пассивной постановки автомобиля на охрану.
• Включение или выключение режима «Паника». Речь здесь идёт о краткосрочно включении хаотических звуковых и световых сигналов в течение небольшого промежутка времени.

Во второй части инструкции следует подробное описание с объяснениями по каждому рассмотренному вопросу.

Рассмотрены подробно программируемые функции и подробно рассказано о том, как их настраивать.

Заканчивается инструкция подробным описанием устройства охранной системы и процесса её установки.

Что делать при возникновении неисправностей

Как и в любом техническом устройстве, иногда могут возникать неисправности. Рассмотрим несколько возможных ситуаций такого рода.

Радиус действия брелока очень важен для безопасности автомобиля. Если он начинает стремительно уменьшаться, то с этим надо что-то делать. В данном случае самой вероятной причиной является севшая батарейка. Это возможная, но не единственная причина.

Для того чтобы охранная система опознала брелок нужно, чтобы она «помнила» о нём, помнила его данные. Для исправления этого нужно провести процедуру инициализации данных брелока, которая описана в инструкции по эксплуатации.

Если брелок перестал работать при разряжённом автомобильном аккумуляторе, при возможном внезапном воздействии электромагнитного поля или вследствие очень низкой температуры, то его работы может измениться непредсказуемо сначала нужно сделать некоторые попытки исправить данную ситуацию. Для этого необходимо провести аварийное отключение и, отъехав на некоторое расстояние, проверить работу системы. Иногда могут помочь неоднократные нажатия на кнопки брелока.

Если неисправность продолжает проявляться, то следующим шагом будет разборка брелока. Его нужно раскрутить и проверить на предмет пыли и грязи и на предмет целостности контактов. Также возможно проникновение жидкости в брелок. Нужно очистить его и проверить исправность системы.

Если такого рода меры не помогли, то имеет смысл обратиться в сервисную мастерскую.

Программирование охранной системы

Для того чтобы правильно настроить охранные функции системы, нужно провести программирование некоторых её функций. При покупке «Пантеры» имеет место предустановленные параметры, описанные в инструкции по эксплуатации. Возможно, это вас устроит. Если же нет, то нужно будет войти в режим программирования. Опишем кратко, как это нужно делать.

• Первоначально нужно отключить охранную систему и сесть в автомобиль.
• При помощи кнопки Valet дополнительно убедитесь, что охранная система отключена.
• Введите свой персональный код для доступа к режиму программирования. Он выдаётся при покупке системы и может быть введён только один раз.
• Заведите машину, выключите зажигание и нажмите кнопку Valet столько раз, какова первая цифра кода безопасности. Постарайтесь уложиться в отведённое время. Если код состоит из нескольких цифр, то нужно ввести и их, не забывая о необходимости соблюдать жёсткий временной график.
• После введения программы нужно три раза нажать на кнопку Valet. После этого должен прозвучать звуковой сигнал и должна начать мигать индикаторная лампочка системы.
• После этого нужно включить зажигание или ничего не делать какое-то время, пока не прозвучит сигнал (один короткий и один длинный гудок). После этого система перейдёт в охранный режим.

Цены на брелок «Пантера»

• Pantera SLR-5750 будет стоить 3100 рублей.
• Pantera SLR-5650 - также стоит 3100 рублей.
• Pantera SLR-5700 несколько дешевле. Его цена составит 2590 рублей.
• Pantera SLR-5200 стоит 2590 рублей.
• Pantera QX-290 обойдётся в 2900 рублей.

Заключение

Автомобильная охранная система «Пантера» представляет не только все основные функции охраны автомобиля, но и некоторые дополнительные. Также можно сказать, что она динамично развивается, совершенствуя качество предоставляемой системы безопасности.

В современном мире, где вы никогда не можете быть уверены в защите вашего автомобиля, одной из лучших является продукция российской компании Saturn High-Tech, торговой маркой которой считаются такие автосигнализации, как Пантера, Аллигатор и другие. И хотя системы Пантера появились чуть позже, их история продолжается вот уже 15 лет.

С уникальными функциями, такими как включение защиты в случае сбоёв в работе, охрана от ложных срабатываний, система разработана с использованием современных противоугонных механизмов.

Основные функции

На рынке можно встретить одностороннюю, Пантера с автозапуском. Все устройства поставляются в полной комплектации:

• мощная сирена;
• двухуровневый датчик удара;
• переключатель.

Видеообзор автомобильной сигнализации Пантера:

Модели CLK-355, 375, QX-44, CL-500 представляют собой одностороннюю систему. Их основные функции включают в себя:

• противоугонную функцию Anti-Carjacking с возможностью активного безопасного глушения двигателя;
• мощную 6-тональную сирену;
• программируемый персональный код отключения системы;
• режим Anti-HiJack;
• дистанционный режим Valet;
• встроенные реле системы для , правыми/левыми указателями поворота;
• 2-уровневый датчик удара;
• сервисный режим Valet;
• другие программированные параметры.

Бренда Пантера являются модели SLK-468, CLC-180, CLC-200, SLR-5625 BG, SLR-5650, QX-270. Из основных функций, которыми обладают эти устройства, можно назвать:

• будильник, часы, таймер;
• функция виброоповещения;
• вызов владельца;
• поиск автомобиля;
• автоматическое открывание и запирание дверей.

На видео показано, как работает сигнализация Пантера с автозапуском двигателя:

Представлена такими моделями, как SLK-625RS, SLK-775RS, SLK-868RS. Эти устройства отличаются , наличием оригинального многофункционального брелока, большими возможностями автозапуска и широким набором сервисных функций. Инструкция автосигнализации Пантера с автозапуском поставляется в комплекте с устройством.

Подключить автосигнализацию самостоятельно

Схема подключения автосигнализации Пантера обычно входит в комплект с устройством. Некоторые владельцы воспринимают её с тревогой, но если вы хотите надёжно установить систему на свой автомобиль, просто будьте внимательны и делайте всё в соответствии с требованиями.

Вещи, которые нужно иметь в виду

Если транспортное средство, на которое производится установка автосигнализации Пантера своими руками, имеет механическую КПП, а выбранное устройство , вам нужно поставить магнитный переключатель. В противном случае вы можете иметь проблемы с дистанционным запуском функций вашей автосигнализации.

Вы должны знать, какие блокировочные системы использует ваш автомобиль и какой цвет провода необходимо подключить для взаимодействия с функциями сигнализации. Также вам нужно узнать, как подключить реле для функции блокировки дверей.

Установка

Установка автосигнализации Пантера своими руками начинается с подбора необходимых инструментов, а именно вам понадобится:

• изолента;
• мультиметр/вольтметр;
• ножницы;
• контрольная лампа;
• дрель;
• стяжки;
• двусторонняя монтажная лента.

Позади приборной панели. Не подключайте основной провод питания для ввода/вывода проводов мультиконтактного модуля управления, пока не будут сделаны все соединения.

Установите сирену в моторном отсеке в месте, которое является недоступным. Убедитесь, что он будет находиться в пределах недосягаемости горючих или движущихся деталей двигателя.

Установить контакты и капоте. Выбери такое заземлённое место, где вода не будет уменьшать их работоспособность. Все выключатели должны быть установлены так, чтобы не мешать открыванию/закрыванию капота.

Установите светодиод на приборной панели или в области видимости для обеспечения сдерживающего фактора. Свет должен быть хорошо виден с места водителя и снаружи автомобиля. Установите антенну под поясом линии приборной панели для лучшего приёма.

Смонтируйте ручной переключатель и переключатель управления в доступном месте. Таким местом может стать нижняя часть панели или бардачок.

Смонтируйте реле в месте начала провода . Закрепите его с помощью кабеля вокруг жгута проводов реле.

Вооружитесь вашей инструкцией автосигнализации Пантера с автозапуском, чтобы протестировать включение всех функций.

Замена деталей

Если у вас сломалась какая-то часть устройства, вы можете проделать такую операцию, как прошивка сигнализации Пантера, то есть заменить сломанную часть на новую, подключив её к системе. Делается это довольно просто в домашних условиях. Если речь идёт о потерянном или сломанном брелоке, сначала нужно купить новый и присоединить его к сигнализации. Для этого нужно вскрыть старый брелок и узнать, какой тип идёт в комплекте с системой. Брелоки бывают двух типов:

• с частотой передачи сигнала 308 MHz;
• с частотой передачи сигнала 434 MHz.

Внутри брелока, вскрыть который можно с помощью отвёртки, вы увидите кварцевый генератор, на нём будет видна цифра частоты передачи сигнала.

После приобретения нужного комплекта приступайте к прошивке сигнализации Пантера. вы найдёте размещённые там блок предохранения, рычаг открытия капота и педаль сцепления.

Чтобы установить новый брелок, нужно найти переключатель, который размещён в передней части предохранительного блока. На нём поменяйте выключатель в положение «Установить». Дальше нажмите любую кнопку на одном брелоке, затем на втором. После этого снова поменяйте положение выключателя в положение «Выключить». Прошивка автосигнализации Пантера позволит вашему новому брелоку включиться в систему.

Автосигнализация Пантера представлена на рынке многими различными типами, которые способны удовлетворить . Некоторые из них представляют собой довольно простые системы, которые издают лишь звук тревоги при несанкционированном открытии дверей или багажника. Более сложные варианты характеризуются эксклюзивным предупредительным сигналом, который легко идентифицирует владелец в случае опасности. Через ряд датчиков, подключённых к центральному компьютеру, сигнализация срабатывает в ответ на раздражители, такие как звон бьющегося оконного стекла или подозрительная активность, происходящая в непосредственной близости.

Это большие инвестиции, поэтому есть смысл защитить его, установив сигнализацию Пантера. Множество вариантов моделей даёт большие возможности для ваших пожеланий и бюджета. Вы уже остановили свой выбор на конкретной модели?

Бренд сигналок Пантера представлен на российском рынке практически с момента его создания. И сигнализации указанной марки получили заслуженную популярность. В первую очередь, конечно, речь идет о надежности охранных систем, представленных в широком ассортименте и предлагаемых по доступной цене. Но с точки зрения установщика бренд Пантера – не лучший вариант. Монтаж этих сигналок требует определенной квалификации. Рассмотрим типичные ошибки, допускаемые при установке одной из таких систем – а именно, Pantera SLK 625RS ver 3. Приятного чтения.

Проблемы с реализацией автозапуска

В большом количестве можно найти отзывы, где сказано следующее: подключили сигнализацию, а работает все, кроме автозапуска. Еще, чтобы заставить автозапуск работать, на авто с МКП приходится использовать неправильный вариант настройки, то есть «АКП». И чаще всего нельзя даже найти ошибок – все подключено правильно, но система ведет себя непонятно. Почему получается так, рассмотрим подробнее.

Тонкости подключения контроля ручника

Казалось бы, что сложного – подключить один провод к концевику ручника. Сам этот провод, идущий от сигналки, будет замыкаться на «массу». Еще в схему могут добавлять диод, чтобы защитить «штатные» цепи:

Стандартная схема подключения к ручнику

На клеммах диода, если речь идет не о диоде Шоттки, падение напряжения превосходит 0,5 Вольта. Что не учитывают.

При замыкании контактов микрокнопки контрольный провод соединяется с «массой». Но этого оказывается недостаточно. Когда ручник не активирован, потенциал в контрольной точке должен составлять 12 Вольт. Для сигналки рассматриваемой модели это важно!

Иногда подключение выполняют без диода, как и рекомендует инструкция:

Кажется, если нет лишних деталей, не будет и проблем. Но, ничего подобного! Часть напряжения падает на контрольной лампе. Напряжение на входе сигналки, когда контакты разомкнуты, не должно быть намного меньше 12-ти Вольт. Выполните проверку.

Понятно, что все зависит от сопротивления лампы – если оно слишком большое, сигналка работает неправильно. Решением можно считать установку второй микрокнопки. Вместо лампы тогда подключают резистор (1000 Ом). Все, сказанное в этой главе, имеет отношение к авто с МКП.

Провода, отвечающие за автозапуск

Для начала посмотрим, как выглядит силовой 6-контактный разъем:

Схема подключения силовых кабелей

Оба красных шнура подключают к 30-й клемме замка. Фиолетовый шнур будет питать стартер. Розовый кабель обязательно подключают к 15-й клемме. Ну а розово-белый шнур в действительности дублирует розовый. Этот факт подтверждают отзывы.

Основной разъем сигнализации не содержит ни одного провода, назначение которого можно менять. Что относится ко всем версиям сигналки, включая ver 3. А в моделях, не относящихся к 625-му семейству, есть один «программируемый» силовой провод.

Напряжение на оранжевом проводе пропадает при работе стартера. Может быть, этот шнур вы подключите к клемме 15/2 – все зависит от конструкции авто. В сигнальном разъеме тоже есть кабели, подключить которые будет важно:

Схема подключения основного разъема

Фиолетово-желтый шнур, как сказано в инструкции, должен получать плюсовой потенциал в момент запуска «с ключа». Красно-белый шнур – это питание сигналки. А фиолетово-белый кабель тоже желательно подключить, и подключают его к тахометру.

Получается, что фиолетовый силовой и фиолетово-белый сигнальный шнур включают в разрыв кабеля, питающего стартер.

Желто-черный провод – это управление обходчиком. Провод замыкается на «массу», и обходчик срабатывает. По умолчанию длительность срабатывания равна времени работы двигателя. Другой вариант – включение на 1 секунду для эмуляции нажатия педалей.

Замок с клеммой 15/2

Трудно ли контролировать мотор?

Желательно, чтобы сигнализация получала сведения о том, заведен ли в данный момент двигатель. К охранным функциям контроль двигателя отношения не имеет. В общем, если выполняете подключение без автозапуска, эту главу можно пропустить. Сразу заметим, что контрольный шнур лучше подключать к таходатчику.

Наилучший вариант контроля двигателя

В этом случае в схему добавляют резистор и конденсатор.

Анализируя отзывы, вы узнаете, что номиналы должны быть такими, как указано на схеме: 1 мкФ (50 Вольт), 680 кОм. Проверка выполнена на сигналках версии ver 2, и вряд ли с обновлением до «версии 3» что-то изменилось.

Конечно, возможен еще один вариант. Шнур соединяют с клеммой, получающей при запуске потенциал «+12». Резистор с конденсатором в таком случае не нужны! Таблица настроек, в свою очередь, содержит три варианта:

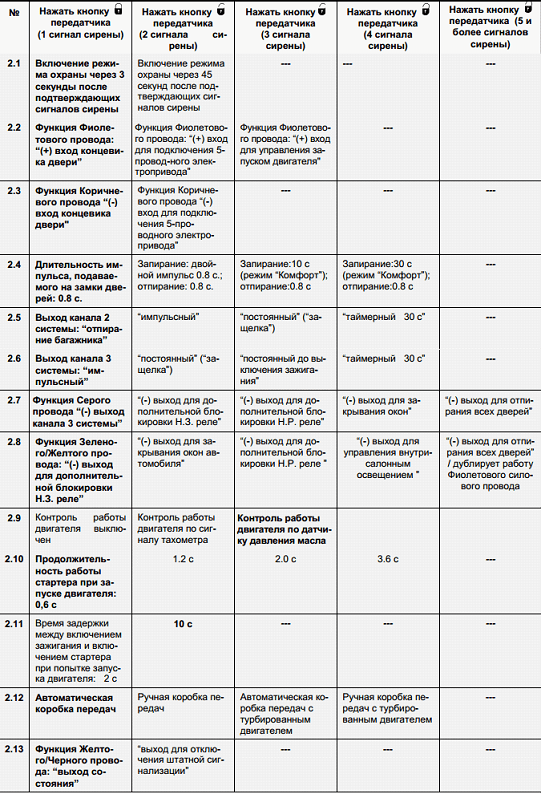

Таблица опций автозапуска

Установки, сделанные «по умолчанию», выделены шрифтом Bold.

Реализуя контроль по таходатчику, нужно будет выполнить «обучение»:

Процедура обучения холостым оборотам

Перечислим все действия по шагам:

1. Зажигание включают, заводят двигатель;
2. Не позднее чем через 5 секунд после поворота ключа к метке START нажимают кнопку Valet, подключенную к основному блоку;
3. Когда светодиод, который тоже подключен к основному блоку, начнет гореть постоянно, кнопку отпускают;
4. Световая индикация, если она подключена, сработает 1 раз.

Рисунок, размещенный выше, скопирован из инструкции к сигналке 625RS ver 3. Если что-то не получается, ищите другую точку подключения или используйте другой метод контроля.

По напряжению бортсети мотор контролировать не получится. В крайнем случае, если автозапуск не срабатывает, можно попробовать выключить контроль (значение 1 для опции 2.9). Как выполнять программирование, рассмотрим сейчас.

Процедура настройки

Рассмотрим последовательность, позволяющую начать программирование системы:

1. Зажигание включают и в течение 15-ти секунд 3 раза жмут кнопку Valet;
2. Прозвучит сигнал сирены, затем зажигание сразу выключают;
3. Прозвучат два сигнала, зажигание включают снова;
4. Чтобы настраивать опции, перечисленные во второй таблице (см. выше), кнопку Valet жмут и удерживают 3 секунды;
5. Одиночными нажатиями на кнопку Valet выбирают номер опции;
6. Значение 1 выбирают нажатием клавиши «Закрыть» на брелоке;
7. Значение 2 и последующие соответствуют клавише «Открыть», которую жмут 1 раз или несколько.

Для программирования можно пользоваться как основным, так и дополнительными брелоками:

Дополнительный брелок Pantera SLK

Кстати, на шагах 6-7 можно одновременно нажать и удерживать две следующих кнопки: «багажник», «AUX». Тогда за 3 секунды настройки сбрасываются к «начальным».

Если был задан персональный код, его значение требуется ввести до «шага 1». При этом используется кнопка Valet. Нужно включить, выключить и снова включить зажигание, а затем выполнить ввод первой цифры. Зажигание выключают и включают, затем производят ввод второй цифры.

Перед «шагом 1» зажигание обязательно выключают. Для всех версий сигналки, включая ver 3, заводское значение кода – это две единицы.

Зачем нужны диоды?

Основной блок сигнализации с переходом к последней версии стал выпускаться на новой элементной базе.

Комплект 625RS, предлагаемый в рознице

Сравним между собой три разных версии:

• Ver 2 – отличия от сигналок, выпущенных в «версии 1», можно найти только в прошивке;
• Последняя (третья) версия – появилась новая элементная база, но схемные решения изменились мало.

К сигналкам, выпущенным в предыдущих версиях, поворотники подключались через диоды:

Вариант подключения из инструкции

С переходом к новому поколению ситуация не поменялась. Подключая лампы поворотников, используйте два диода.

Габаритные огни, в отличие от поворотников, к разъему блока подключаются напрямую. Диоды при этом устанавливать не требуется.

Ниже показано, с чем соединяют контрольный шнур (коричневый), если речь идет о монтаже в автомобиле ВАЗ:

Сигналка Pantera подключена к БУС

Здесь используются диоды Шоттки, рассчитанные на 1 Ампер. В первом случае, подключая лампы, нужно подобрать другой номинал. А еще, помните о том, что силовой диод при работе греется.

Может быть, когда-нибудь появится сигналка в версии ver 4, и силовые диоды будут в нее встроены. А от подключения сигнальных, то есть слаботочных диодов уйти нельзя. В некоторых авто блок подключают к одному концевику, в других – к четырем. Использование внешних сигнальных диодов является оптимальным.

Сигнализация Starline A93 на механической коробке передач

В наше неспокойное время защита транспортного средства стало актуальной проблемой. Естественно, на рынке появился большой выбор охранных систем. В статье рассматривается сигнализация Pantera: ее особенности, достоинства и недостатки, модели, инструкция по эксплуатации.

[ Скрыть ]

Характеристика противоугонной системы

Автосигнализация Pantera — противоугонная система нового поколения.

Модельный ряд

Сигнализации Pantera представлены в широком ассортименте. Определить модель можно по брелоку, а также узнать об их возможностях можно из руководства по эксплуатации.

SLK 625RS

Охранная система SLK 625RS приобрела большую популярность. Модель с автозапуском и двусторонней связью. В комплект входит два брелока управления.

SLK 675RS ver 2

Сигнализация Pantera SLK 675RS ver 2 имеет стандартный набор функций, как и в предыдущей версии, но дополнена функцией автоматического запуска двигателя в заданное время. Двухуровневый датчик удара позволяет настроить правильно чувствительность, исключив, таким образом, ложные срабатывания.

QX 270

Данная автосигнализация с двумя брелоками имеет возможность программируемого кода, позволяющего отключать систему. Есть возможность включения режима тревоги и его отключения в два этапа. В комплекте с QX 270 инструкция содержит информацию по установке и настройке (автор видео — Avtozvuk.ua — База Автозвука).

XS 1000

Модель XS 1000 оснащена двумя передатчиками, динамичным кодом защиты, двухуровневым датчиком удара. Идущая в комплекте с системой XS 1000 инструкция дает возможность разобраться с установкой и настройкой. Бесшумная постановка в режим охраны и снятие с него, защита от ложных срабатываний – плюсы XS 1000.

Плюсы и минусы девайсов

Установка состоит из этапов:

1. Сначала следует отключить питание авто, сняв клемму с минусом на АКБ.
2. Под капотом размещается сирена рупором вниз.
3. В салоне устанавливается блок управления.
4. Далее необходимо установить датчик удара, концевики багажника и капота, сервисную кнопку Valet.
5. Далее нужно выполнить подсоединение к бортовой сети.

Настройки для каждого вида сигнализации имеют свои нюансы. Поэтому по поводу настроек для конкретной модели лучше обратиться к руководству по эксплуатации.

После установки нужно проверить работоспособность охранной системы, чтобы уверенно пользоваться.

Как отключить устройство?

Выполняется путем нажатия кнопки на брелоке. Если этого не произошло, то нужно знать, как отключить сигнализацию.

Следует поступить следующим образом:

• уменьшить расстояние, причиной могут быть радиопомехи;
• проверить ;
• заменить батарейки в брелоке;
• если вы забыли пин-код, то узнавать его нужно у фирмы, устанавливающей систему;
• следует проверить предохранители.

Если перечисленные меры не дали результата, следует обратиться на фирму, которая занималась установкой.
