Старлайн е90 программирование сервисных функций. Обзор сигнализации Starline E90. Как правильно пользоваться охранной системой

Автомобильная сигнализация Starline e90 является охранно – телематическим комплексом, разрабатывался для обеспечения защиты от угона и передачи владельцу транспортного средства информации об его состоянии. Автомобильная сигнализация Starline e90 имеет возможность дистанционного руководства дополнительными замками, которые блокируют дверцы автомобиля, открывать багажное отделение во время отказа штатной сигнализации, использовать световую охранную систему во время ее подключения к аварийной.

Владелец автомобиля может руководить сигнализацией Старлайн е90 на расстоянии около двух тысяч метров.

Под руководством сигнализацией Старлайн е90 подразумевается возможность руководить предпусковым обогревателем, менять расположение сидений в салоне автомобиля, автоматически возвращать рулевую колонку в нужное расположение и множество других возможностей. В данной статье мы представили информацию о сигнализации Старлайн е90, а именно описание ее основных функций и характеристик.

Описание

Сигнализация Starline е90 заменила охранную систему Старлайн а61, при ее разработке применялись исключительно самые новые технические и инженерные решения.

Плата центрального блока охранной системы разрабатывалась по принципу модульной архитектуры. Силовые ключи используются как компоненты основной платы.

Это дало возможность добиться более качественного функционирования противоугонной системы и сделать ее практически бесшумность, а это оказывает влияние на скрытность и безопасность установки.

В комплект системы безопасности Старлайн е90 входят такое дополнительное комплектующее:

Инструкции по эксплуатации и установлению;
Памятка пользователя;
Главный брелок руководства с двухсторонней связью и ЖД дисплеем;
Добавочный блок;
Силовой модуль;
Основной блок процессора;
Элемент питания главного брелока;
Добавочное реле с колодкой;
Трансивер или как его еще называют модуль приемопередатчика;
Кабель, подключающий трансивер;
Кабель, подключающий добавочный датчик;
Кабель, подключающий силовой модуль и датчик температуры двигателя к блоку автомобильной сигнализации;
Главный кабель с восемнадцати контактным разъемом;
Светодиод индикации состояния автомобильной охранной системы;
Провод, подключающий концевой выключатель капота;
Кабель с восьми контактным разъемом, подключающий входа сигнализации;
Сервисная клавиша;
Температурный датчик двигателя;
Переходник, подключающий GSM устройства;
Переходник, подключения добавочных датчиков;
Концевой выключатель капота;
Два самореза;
Клемма, подключающая массы;
Диоды.

Основные функции

Старлайн е90 – это современный охранно-телематический комплекс, защитные свойства которого разрабатывались в соответствии с инновационными технологиями и вот основные из них:

Диалоговая защита руководства Старлайн е90 с индивидуальными ключами гарантирует исключение интеллектуального электронного взлома;
Телематический опционный дает возможность определения месторасположения автомобиля, а также дистанционного руководства над ним;
Контроль канала связи с автоматическим руководством связи дает возможность проверять месторасположение брелока в зоне функционирования трансивера автомобильной сигнализации;
Защита от помех и автомобильная охранная система достаточно уверенно функционирует в условиях экстремальных радиопомех города при помощи уникального многоканального узкополосного трансивера;
Интеллектуальный автозапуск дает возможность проводить автоматический и дистанционный запуск двигателя в определенное время или же по температуре;
Датчик наклона и удара с дистанционной настройкой обеспечивает регистрацию подъема при помощи домкрата или же эвакуации транспортного средства;
Сигнализация Starline е90 предназначается для суровых климатических условий с температурой от -50⁰С до +85⁰С;
Гибкие сервисные каналы и программируемые параметры сигнализации автомобиля;
Патентная защита и авторский дизайн автомобильной сигнализации Старлайн е90 защищается авторскими правами и патентами;
Низкое потребление энергии.

Функция автозапуска делает более комфортным использование автомобиля с сигнализацией Старлайн е90, а особенно это заметно в холодное время года.

Оснащение автомобильной сигнализации Старлайн е90 датчиком наклона и удара гарантирует добавочную безопасность вашего транспортного средства.

Некоторые рекомендации по установлению сигнализации Старлайн е90

Давайте рассмотрим основные требования, которые необходимо соблюдать во время установления охранной системы Старлайн е90:

Система охраны Старлайн е90 предназначается для использования на автомобилях с двенадцативольтным напряжением бортового питания;
Прежде чем перейти к установлению сигнализации нужно убедиться в нормальном функционировании цепей электрического оборудования транспортного средства, а также отсутствие индикации ошибок штатного оборудования на приборной системе;
Установление противоугонной системы Старлайн е90 необходимо проводить, соответствуя всем схемам по подключению, которые прилагаются к самой сигнализации;
Основной блок и другие компоненты автомобильной сигнализации подключаются к разъемам кабелей исключительно после завершения установления охранной системы;
Нужно стараться прокладывать провода как можно дальше от источников электрических помех, таких как высоковольтных проводов, катушек зажигания и тому подобное. При этом нужно обращать внимание на то, чтобы проводки не касались движущихся частей конструкции транспортного средства (рулевыми тягами, педальками и тому подобное);
Запрещено закреплять датчик температуры двигателя рядом с выпускным коллектором, так как это может привести к перегреву датчика;
Для правильного функционирования автомобильной сигнализации все добавочные установленные реле должны быть шунтированными диодами;
Во время установления концевых выключателей капота и багажного отделения нужно проверить правильность их функционирования. В момент нахождения капота или багажного отделения зазор между контактами в выключателе должен составлять около трех миллиметров. Обратите внимание на то, что неправильное установление концевых выключателей может привести к ложному срабатыванию сигнализации.

Обратите внимание на то, что категорически запрещается делать при установки охранной системы на автомобиль:

Ни в коем случае нельзя крепить датчик температуры двигателя рядом с выпускным коллектором, так как это может привести к поломке самого датчика;
Не сдавливайте металлический корпус датчика при креплении болтиков.

Надеемся, что наша статья помогла вам пополнить свои знания по установке сигнализации Старлайн e90 и полученная информация будет полезной не только сейчас, но и в дальнейшем. Будьте осторожнее на дорогах и соблюдайте правила дорожного движения!

Да Нет

Имеет стандартный набор фирменных методов защиты от угона с применением высоких технологий, обладает выдающимся потенциалом по расширению набора функций. Опционально можно добавить модули, делающие эксплуатацию сигнализации еще удобнее и эффективнее, тем самым лучше защищая Ваш автомобиль.

Знакомимся с содержанием

Что внутри:

две инструкции по установке и эксплуатации;
памятку пользователя и гарантийный талон;
центральный процессорный блок;
дополнительное реле с колодкой (3шт.);
брелок с двусторонней связью с ЖК-дисплеем;
батарейка для брелока с ЖК-дисплеем;
дополнительный брелок;
силовой модуль;
модуль приемопередатчика (трансивер);
кабель подключения силового модуля и датчика температуры;
кабель подключения 2CAN интерфейса;
кабель с 8-контактным разъемом для подключения входов автосигнализации;
кабель подключения приемопередатчика;
светодиод;
провод кнопки капота;
датчик температуры двигателя;
переходник для подключения дополнительных датчиков;
сервисная кнопка;
основной кабель с 18-ти контактным разъемом;
концевой выключатель капота.

Небольшую коробочку, по кругу украшенную значками со всевозможными достоинствами, довольно приятно открывать, взгляд тут же падает в центр, где лежит единственная вещь из всего набора, которая всюду будет сопровождать владельца.

Спецификации

Сигнализация имеет самый защищенный на данный момент способ кодирования передаваемых данных — диалоговый. Он препятствует взлому всеми известными кодграбберами. Открывая автомобиль, можно не бояться, что кто-то перехватит код с Вашего брелока. Система отлично приспособлена для работы в больших городах, загрязненных радиопомехами, так как может отправлять сигнал на 128 каналах, с помощью узкополосного трансивера. Встроенный 3D датчик удара и наклона среагирует при любых изменениях нахождения автомобиля в плоскости и при сотрясениях, т.е. Вы всегда будете оповещены, если автомобиль начнут буксировать, домкратить или эвакуировать. Если Ваш автомобиль оснащен кнопкой Старт/Стоп, то это не помешает оснастить его E90.

Сигнализацию разрабатывали в России, поэтому она полностью готова для использования как в жарком, так и в холодном климате, диапазон рабочих температур от -50 до +85 градусов Цельсия, а потребляемый ток составил всего 22мА, что особенно актуально в морозы, как и контроль напряжения аккумулятора. Система подаст сигнал при низком заряде.

Еще одно преимущество E90 заключается в наличии системы интеллектуального автозапуска. Помимо, уже приевшегося, ручного дистанционного старта двигателя с брелока, можно выставить запуск по будильнику, по таймеру, каждые 2, 4, 6, 8 ….. 24 часа или по температуре двигателя, все настройки доступны для программирования прямо с брелока.

Центральный блок этой сигнализации устроен по принципу гибкой модульной архитектуры системы, т.е. плату возможно дополнить необходимыми компонентами. В самой базовой версии не установлен модуль 2CAN, т.е. сигнализацию возможно будет монтировать лишь на автомобили без цифровых CAN шин. Дополняя систему таким модулем, она становится полностью пригодна для установки на все любые современные автомобили, более того, благодаря подключению сразу в две цифровые шины, реально расширяется функционал.

Модуль 2CAN прописывается под конкретный автомобиль, по пожеланиям владельца возможно оставить лишь самые необходимые функции сигнализации.

При желании снять ограничение максимального расстояния дистанционного управления сигнализацией, необходимо установить телематический GSM-GPRS модуль. Благодаря оному Вы увидите местоположение машины по идентификационным кодам базовых станций сети GSM, сможете управлять сигнализацией, принимать уведомления о срабатываниях и их причинах на свой мобильный телефон, доступно приложение для планшетов и смартфонов на Android, iOS (Iphone, Ipad) и Windows Phone 8, как и специальный интернет-сервис.

Приложение подскажет, когда нужно пополнить баланс. На дисплее смартфона будут показаны зоны срабатывания сигнализации. Доступна подробная история действий, происходивших с охранной системой. В случае необходимости будет отображено местоположение автомобиля на карте. Для владельцев оборудования, выпущенного в 2014 году, с наклейкой телематика 2.0 будет, доступен полноценный мониторинг автомобиля с отображением треков, скорости и маршрута.

Интерфейс приложения для iPhone.

Интерфейс приложения для Android.

Super Slave

Для работы системы в slave режиме требуется подключение к . В этом режиме снятие и постановка системы в охрану осуществляется штатным брелоком, при этом брелок от сигнализации начинает выполнять функцию метки для авторизации владельца. Все функции сигнализации сохраняются. С режимом Slave не придется постоянно доставать брелок из кармана для того, чтобы нажать кнопку, он нужен лишь в качестве метки или в роли пейджера.

Управлять СтарЛайн можно:

штатным брелоком (кнопкой на ручке);
с мобильного телефона;
с помощью приложения StarLine;
через веб-приложение.

с помощью брелока (метки);
сервисной кнопкой;
секретной кнопкой.

Брелоки

Основной брелок с ЖКИ имеет простую форму, удобно лежит в руке, антенна находится в корпусе. Выглядит, можно сказать, на манер современных смартфонов. В некоторых случаях может даже их дополнить. На дисплее можно увидеть индикацию заряда, время. Он оповестит при срабатывании автосигнализации и их причинах по 11 зонам охраны, как визуальным, так и звуковым или вибро способом, максимальное расстояние приёма сигнала — 2км. С помощью основного брелока можно управлять, например, настройками датчиков, автозапуском, ограничить количество срабатываний сигнала тревоги.

Дополнительный брелок диалоговый, как и основной, в данном случае поддерживает Super Slave режим. Его кнопки повторяют комбинации нажатия кнопок на основном брелоке.

Вывод

Сигнализации стоит своих денег, имеет множество опциональных возможностей, расширяющих функционал, надежно защищена от взлома, может работать как иммобилайзер. Подходит для установки абсолютно на все старые и новые автомобили, не зависимо от того, есть ли в них цифровая CAN шина.

Как оградить свой автомобиль от взлома? Конечно, при помощи установки надежной охранной системы. Выбор огромен. В списке достойных вариантов: сигнализации fortress, pantera, tomahawk, pharaon, alligator, berkut и другие. На первых строках этого перечня уверено расположились starline.

Особенный интерес представляет модель Старлайн E90, впервые заявившая о себе в 2013 году.

Подкупающие характеристики

Сигнализации этой серии имеют массу достоинств, связанных со следующими их характеристиками:

100 % защита от угона . Она обусловлена особым диалоговым кодом управления с индивидуальными ключами шифрования, считать или просканировать его не представляется возможным.
Широкий функционал . Система хороша тем, что предусматривает большой перечень опций, изначально предложенных в базовом комплекте производителем (автоматического запуска двигателя, использования возможностей гибких сервисных каналов – управление настройкой сиденья, складывание зеркал, бесшумную работу автосигнализации и прочих).
Дополнительные опции . Стар лайн е90 – это одна из немногих сигнализаций, которая изначально наделена достаточным для защиты и комфорта опциональным набором. Она работает с автозапуском, обратной связью, в большом радиоволновом (до 2000 м) и температурном диапазоне (от – 50 до + 85° С). При этом может значительно расширить свой функционал за короткий промежуток времени. Устройством системы предусмотрена быстрая интеграция таких дополнительных опций, как GPS, GSM, CAN.
Надежные компоненты сигнализации starline . Все элементы изготовлены из прочных материалов, от проводов до брелка (конечно, при сильном механическом воздействии его корпус может треснуть, но у автолюбителя всегда есть возможность купить новый и самостоятельно заменить его).Описание достоинств можно продолжать бесконечно, но хочется остановиться и на другом не менее важном моменте.

Особенности монтажа и настройки

Есть и еще один повод для приобретения starline e90: инструкция, предусмотренная в комплекте, дает полное представление о том, как грамотно установить и настроить эту охранную систему без участия специалистов (своими силами). Вся необходимая информация разбита на тематические разделы, касающиеся определенного действия, в частности:

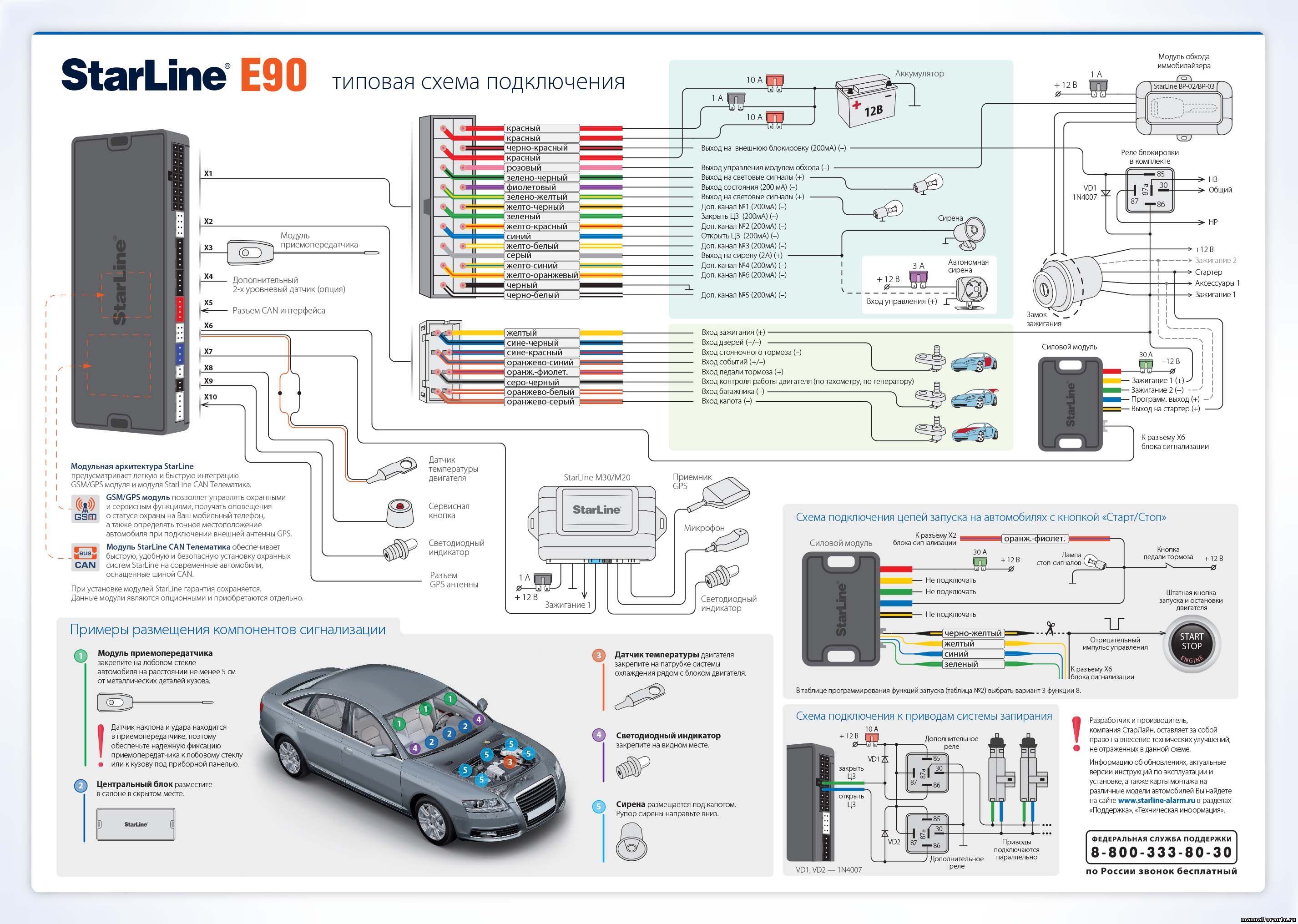

монтажа (здесь можно найти подробную схему прокладки проводов, расположения основных элементов и прочие сведения, необходимые для безошибочной установки);
настройки (в данном разделе приведены четкие алгоритмы действий, позволяющие пошагово привязать брелок, активизировать режимы, в том числе и автозапуск, выбрать оптимальные параметры);
эксплуатации (эти страницы, своего рода, краткое руководство пользователя, значительно упрощающее ему знакомство с возможностями системы и способами управления ею).

Имея на руках комплект starline e90 и инструкцию по эксплуатации этой модели сигнализации, можно быстро и без проблем воздвигнуть надежный защитный барьер вокруг своей машины и перестать переживать о ее сохранности!

В автосигнализации StarLine E90 Dialog реализованы самые новейшие научные разработки компании УльтраСтар. Система обладает усовершенствованным диалоговым кодом авторизации 128 бит, повышенной помехозащищённостью и увеличенным радиусом действия обратной связи до 2000 м.

УДАРОПРОЧНЫЙ БРЕЛОК. E90 имеет инновационную ударопрочную конструкцию, эргономичный дизайн и внутреннюю защищенную антенну

Отличительной особенностью систем нового поколения является исполнение базового блока на единой платформе, что позволяет дополнять сигнализацию StarLine E90 опциями по желанию заказчика. Т.е. в систему может быть добавлен CAN - модуль, GPS - приёмник и GSM - модуль позволяющий управлять сигнализацией через сотовых операторов.

Для владельцев смартфонов на базе Android или iPhone разработано приложение "Телематика", позволяющее наглядно и удобно управлять охранной системой (при наличии опции - GSM модуль), а так же видеть в реальном времени местонахождение автомобиля на карте.

В Старлайн Е 90 Диалог реализована новая технология электронных ключей, позволившая уменьшить габариты базового блока и увеличить срок службы системы в отличии от ранее используемых ключей на базе силовых реле.

Установка сигнализации StarLine E90 упрощена за счёт применения гибких каналов FLEX, которые могут быть настроены под разные особенности автомобильной электроники.

Впервые в бюджетной модели реализована функция контроля канала связи. Теперь при удалении от автомобиля Вы всегда сможете контролировать зону приёма сигнала.

Снижено энергопотребление системы, что очень актуально при редком использовании авто.

В E90 встроен 3-х осевой датчик наклона и удара отслеживающий перемещения авто в пространстве такие как, поддомкрачивание или эвакуация. Имеет удобный дистанционный интерфейс настроек на брелке.

Система имеет возможность совместной работы с автомобилями обладающими кнопкой СТАРТ/СТОП.

После проведения тестовых испытаний, о StarLine E90 отзывы были только положительными.

Старлайн Е90 имеет возможность установки на автомобили как с бензиновым, так и с дизельным двигателем, а так же АКПП или МКПП.

Комплектация StarLine E90

центральный блок сигнализации
1 брелок с двусторонней связью с ЖКИ
1 брелок с двусторонней связью без ЖКИ
приемопередатчик
кнопка капота
светодиод
сервисная кнопка
комплект проводов
датчик температуры двигателя
инструкция по установке
инструкция по эксплуатации
памятка пользователя
реле блокировки с колодкой

Рекордная энергоэкономичность StarLine благодаря использованию запатентованных прогрессивных технологий и программных решений

Интеллектуальный автозапуск позволяет осуществлять дистанционный и автоматический запуск двигателя по температуре или в заданное время

StarLine E90 предназначен для суровых климатических условий в диапазоне температур от минус 50 до плюс 85 °С

Интегрированный 3-х осевой датчик наклона и удара с дистанционной настройкой. Регистрирует поддомкрачивание и эвакуацию автомобиля.

StarLine E90 уверенно работает в условиях экстремальных городских радиопомех, благодаря уникальному 128-канальному узкополосному трансиверу

StarLine E90 стала одной из первых сигнализаций на модульной платформе, выпущенных под этой маркой. В линейке 2013 года она позиционировалась как базовая и возможностью установки дополнительных плат расширения (в первую очередь – CAN-модуля) и опциональным GSM-интерфейсом (либо с помощью внутреннего модуля, либо кабельным сопряжением с маяком StarLine M-серии). Плата центрального блока собрана на полупроводниках и не имеет ни одного реле, способного щелчками выдать место установки сигнализации.

Для управления автозапуском, как и в прочих моделях StarLine на модульной платформе, используется внешний силовой блок с гибким программированием. Возможна установка на автомобили с обычным ключом зажигания и кнопкой «Старт-Стоп».

Охранные возможности E90

В комплектации поставки возможности сигнализации крайне ограничены, возможна установка только одного внешнего реле блокировки по нормально замкнутой или нормально разомкнутой схеме. Тем не менее, надежность защиты увеличивается сопряжением с радиореле StarLine R2/R3, которое придется покупать отдельно.

Так как GSM-модуль с завода в сигнализацию не устанавливается, единственный орган управления — штатный радиобрелок. Он работает с диалоговым кодом и 128-битным шифрованием на стандартной частоте 433 МГц. По современным меркам такой способ передачи данных продолжает оставаться достаточным для защиты от кодграбберов, но физическое отключение сигнализации достаточно просто. Поэтому при установке этой системы на автомобили с повышенным риском угона желательно применять дополнительные меры безопасности (установка дополнительного радиореле, механических устройств, отдельного иммобилайзера).

Прошивка сигнализации и брелоков поддерживает работу в Slave-режиме, когда сигнализация управляется со штатного радиоключа, а брелок работает как радиометка с настраиваемым радиусом действия. Однако этот функционал реализуется только при установке в центральный блок платы CAN-адаптера.

Отсутствие CAN-адаптера вынуждает при установке использовать только аналоговое подключение к концевикам дверей, цепи зажигания, ручнику/концевику тормоза. Дополняет зоны контроля встроенный в сигнализацию трехмерный акселерометр, на котором реализована работа виртуальных датчиков удара и наклона/качения. Чувствительность этих датчиков настраивается непосредственно с брелока.

Применимость

Отсутствие возможности интеграции в цифровые сети в комплектации поставки ограничивает применение Старлайн E90 автомобилями, где для работы достаточны аналоговые подключения – старые автомобили, новые бюджетные машины. Поскольку в сигнализации отсутствуют силовые реле управления центральным замком, удобнее использовать ее на машинах со штатным ЦЗ, где управление открыванием и закрыванием дверей идет по отдельным проводам импульсами отрицательной полярности. Силовое управление отдельно устанавливаемыми актюаторами или подключение в однопроводную схему потребует использования дополнительных реле.

Видео: StarLine E60, E90

У сигнализации нет возможности бесключевого обхода штатных иммобилайзеров, потребуется извлечение чипа из ключа и установка его в комплектный обходчик. Контроль работы двигателя по тахосигналу требует наличия на сигнальном входе прямоугольного или близкого к нему по форме сигнала с амплитудой до 12 В, частота которого пропорциональна оборотам двигателя. При этом в момент включения зажигания до запуска мотора на этом входе обязательно присутствует «масса», иначе сигнализация не сможет корректно распознать тахометрический сигнал.

Инструкция по автозапуску StarLine Е90

Сигнализация работает с механическими и автоматическими трансмиссиями. Для активации внешнего обходчика иммобилайзера используется слаботочный выход с программируемой длительностью активации.

Дистанционный запуск возможен как по команде пользователя (длительным нажатием кнопки 1 на брелоке с последующим кратковременным нажатием на кнопку 3), так и периодически. Доступные варианты автозапуска активируются непосредственно с брелока системы через экранное меню (стандартный для StarLine перебор иконок):

автозапуск по будильнику – автомобиль запускается каждый день во время, установленное в настройках будильника основного брелока;
периодический запуск – автомобиль запускается, начиная с момента активации режима с периодичностью от 2 до 24 часов. В последнем случае режим периодического автозапуска дополняет режим запуска по будильнику (по будильнику машина прогревается с утра, по периоду – вечером перед окончанием рабочего дня);
по температуре – пользователь может задать температуру, при снижении до которой подаётся команда на запуск мотора. Температура считывается с внешнего аналогового датчика, крепящегося к патрубкам системы охлаждения. Температура задается с основного брелока в диапазоне от минус 3 до минус 37 градусов, минимальное время между попытками запуска составляет 1 час.

Учтите, что при недостаточной зарядке аккумулятора возможна блокировка периодического запуска.

Расширенный функционал

Сигнализация оснащена несколькими гибко программируемыми слаботочными каналами, у которых возможна произвольная установка условий и длительности срабатывания. При программировании допускается комбинирование нескольких условий. Это позволяет реализовывать при установке сигнализации:

«Пробуждение» и «засыпание» штатных цепей автомобиля перед и после автозапуска.
Автоматическую доводку стекол, складывание и раскладывание зеркал.
Включение отопителя салона с задержкой относительно момента автозапуска.
Управление подогревом сидений.
Блокировку на автозапуске автоматически зажигающегося ближнего света или дневных ходовых огней.

Эти функции облегчают интеграцию сигнализации в проводку автомобилей с управляемой по CAN-шине бортовой электроникой, делают эксплуатацию более комфортной.
