Выполнить дренажную систему. Дренажные системы: устройство, принципы работы, укладка. Когда дренаж необходим в любом случае

Закрытая дренажная система в обязательном порядке включает в себя дренажные колодцы.

В каких случаях необходима дренажная система?

грунтовые воды находятся очень близко к поверхности земли и могут повредить фундамент построек, корни садовых насаждений, привести к размыванию грунта на дорогах и т.д. Этот фактор особенно значим, когда подвал дома находится ниже уровня грунтовых вод или если цокольный этаж (подвал) расположен выше уровня грунтовых вод не более чем на 50 см;
почва на участке тяжелая (глина, суглинок), а здание будет построено с подвалом;
рельеф участка плоский (не превышает 1-2 см перепада на 1 м длины);
участок обнесен забором на ленточном фундаменте (тем самым закрыт естественный подземный водоотвод с участка);
грунт на участке влажный и пучинистый;
местность характеризуют обильные осадки;
к зданию подходит тальвег - естественная канава, собирающая в себя дождевые воды.

Даже если не все из перечисленных причин есть в наличии, лучше все же устроить дренажную систему на участке. Переувлажнение грунта может привести к нарушению воздухообмена в почве, ее заболачиванию и, как следствие, невозможности полноценно эксплуатировать участок (высаживать некоторые виды растений, устраивать несложные виды фундаментов под постройки и т.д.).

Необходимость дренажной системы на садовом участке определяют, исходя из того, какие растения будут на нем посажены. Для некоторых влаголюбивых растений, возможно, сооружение дренажа даже на переувлажненном участке будет противопоказано. Важно знать, что устройство дренажной системы с уже существующими взрослыми деревьями может привести к болезням и даже их гибели. Поэтому дренаж сооружают, как правило, при первичном обустройстве участка.

Нормы и правила устройства дренажных систем определены рекомендациями, изложенными в СНиП 2.0615-85.

Дренажные работы проводят на участке до возведения фундамента или параллельно с ним. Необходимость в дренаже отсутствует только в том случае, если грунт на участке очень прочный (скальные породы), уровень грунтовых вод ниже 2 м, среднегодовые осадки не обильны, рядом нет водоемов (рек, родников, озер или болот).

Ландшафтный дизайн сада всегда предусматривает работы по устройству дренажа садовых дорожек. Под всеми дорожками и площадками в обязательном порядке устраивают дренажное основание для отвода избыточной воды в дрены или нижние слои почвы.

Дренажные коммуникации

Открытый дренаж

Такой дренаж называют также канавным. Канавы выкапывают со скошенными под углом 20-30° стенками и оставляют открытыми. Чтобы они не засорялись и не представляли опасности для людей и животных, их закрывают решетками по всей длине.

Канавы устраивают по периметру участка или поперек склона. Основные канавы роют в верхней части склона и его основании.

Вода из канав отводится, как правило, в централизованную сточную канаву, проходящую по низинной местности. Вода может быть отведена также в водоем или дренажный колодец.

В открытые канавы попадают как грунтовые воды при общем подъеме их уровня, так и поверхностные. Если участок расположен на склоне, устройство открытого дренажа часто совмещают с ливневой канализацией. Канавы, расположенные поперек склона, перехватывают воду, стекающую сверху, а те, что устроены вдоль него, отводят ее вниз к сточной канаве. Чистить их от травы, мусора и ила необходимо раз в год.

Канавный дренаж экономичен, поскольку не требует укладки труб и полной засыпки.

Его устройство сводится к земляным работам и уплотнению стенок. Еще одно достоинство такого варианта - возможность испарения воды, а недостаток в том, что они занимают полезную площадь и портят внешний вид участка.

Открытую систему дренажа устраивают на больших площадях и на равнинных участках. На индивидуальных участках, где несложно обеспечить необходимый уклон дрен, целесообразно сооружение закрытого дренажа.

Закрытый дренаж

Закрытый дренаж состоит из дрен, которые могут быть трубчатыми и гравийно щебеночными, а также осушительными и собирательными.

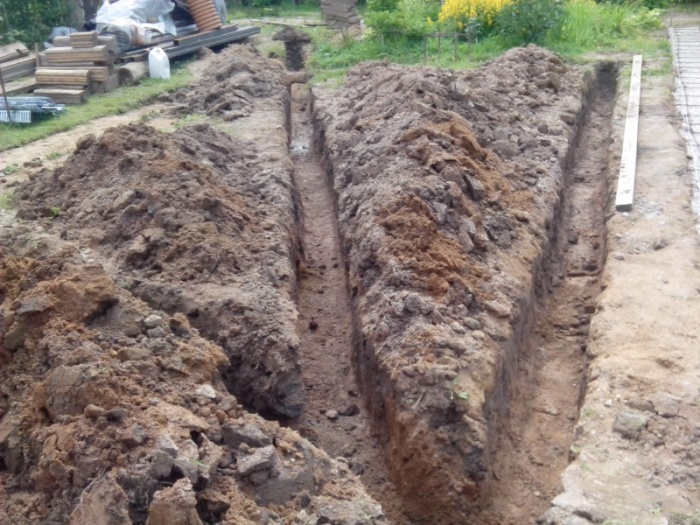

Для дрен выкапывают траншеи глубиной 50-150 см и шириной 30-50 см.

Стенки траншеи делают с уклоном, как и стенки канав открытого дренажа. Траншеи выкапывают с уклоном в сторону дренажного колодца или естественного сброса воды в водоем (либо по рельефу, если есть такая возможность).

На дне траншеи устраивают подушку из песка, затем высыпают щебень. Если дрены трубчатые, на щебень укладывают дренажные трубы, обмотанные геотекстилем, которые снова засыпают щебнем. По этой причине траншеи закрытого дренажа называют также деренами (дернами). Их чаще всего устраивают в виде елочки, «ствол» которой собирает воду из «веточек» и отводит ее в дренажный колодец или естественный сток. Боковые дрены с диаметром 75 мм укладывают под углом 60° к основной трубе диаметром 100 мм.

Укладка щебня вокруг дренажных труб необходима для того, чтобы на трубу не оказывали сильного давления грунт и подземные воды, а также для фильтрации вод, поступающих в трубы. Гравийно-щебеночный дренаж называют также засыпным и галерейным.

Существует узкое значение термина «закрытый дренаж». Это дренаж, в устройстве которого не требуется вскрытия грунта, но дрены пролегают под землей. К видам такого дренажа относят кротовый и щелевой дренаж. Из-за недолговечности дрен эти виды применяют достаточно редко.

Закрытый дренаж без вскрытия грунта устраивают с помощью трактора. В вырытый в одном из концов будущих дрен колодец опускают специальную насадку («крот») - металлический цилиндр с заостренным наконечником. С помощью трактора эту насадку на прицепе протаскивают под землей, проделывая дренажный канал постоянного диаметра.

Кротовый и щелевой дренаж применяют только на участках с глинистым основанием. Первый устраивают на глубине 60-70 см, второй - на глубине 70-90 см. Диаметр «кротовой» дрены составляет 8-20 см, ширина и высота сечения щелевой дрены - 20-25 и 30 см соответственно.

С использованием жердей и хвороста сооружают дрены фашинного и жердевого дренажа. Для них необходимо подготовить траншеи глубиной 50-70 см.

Фашинный дренаж представляет собой траншею с уложенными на дно пучками хвороста (ивы, березы или ольхи), гравийной засыпкой и уложенным сверху плодородным грунтом. Хворост должен быть свежим и очищенным от листьев.

В жердевом дренаже на дно траншеи по песчаной подушке укладывают поперечные перекладины, на них - жерди, которые затем укрывают мхом, а после засыпают гравием (гравийная засыпка не обязательна). Поверх фильтрующих слоев насыпают торф или плодородный грунт.

Коэффициент фильтрации грунта характеризует его водопроницаемость. Для глин и монолитных скал он равен 0,00001 м/сутки; для суглинков, тяжелых супесей и песчаника без трещин - 0,001 м/сутки; для супесей, известняков и слаботрещиноватых сланцев и песчаников - 0,5 м/сутки; для мелкозернистых песков и трещиноватых скальных пород - 5 м/сутки; для среднезернистых песков и скальных пород с повышенной трещиноватостью - 50 м/сутки; для галечников, гравелистых песков и сильно потрескавшихся скальных грунтов - более 50 м/сутки. Наибольшая интенсивность инфильтрации осадков в грунт в песчаных слоях грунта - от 0,3 до 0,6 м/сутки.

Максимальный интервал между дренами зависит от типа грунта и составляет:

10 м для глины;
20 м для суглинка;
50 м для песка.

Слишком маленькое расстояние между дренами неудобно при эксплуатации участка.

Общую длину труб гончарного дренажа при диаметре 100 мм можно рассчитать по формуле:

где k - размер участка в сотках (1 ар, или сотка, равен 100 м 2).

Это примерная величина, которая может варьироваться в зависимости от влажности грунта, его типа и других условий.

Дрены укладывают по заранее составленной схеме, на глубину промерзания грунта. Их уклон должен быть постоянным во всей системе (как правило, 2-3 см на погонный метр). Его предусматривают на стадии устройства траншей. После организации уклона приступают к укладке в траншею щебня и дренажных труб. От направления уклона зависит принципиальная схема устройства гончарного (трубного) дренажа.

На тпяжагом грунтовом основании (глина, суглинок) дренаж имеет особое значение, поскольку такие, грунты имеют низкую водопроницаемость. Вода, замерзшая в такой почве, приводит к значительному расширению грунта, что может повлечь разрушение мощения или фундамента.

В глинистых грунтах можно устраивать дрены с минимально допустимым уклоном - 2-3 мм на погонный метр. В песчаных грунтах уклон, напротив, лучше увеличить до рекомендуемых 2-3 см, хотя на таком грунте система может справиться с: работой и при уклоне дрен 5 мм на 1 м. Чем больше диаметр дренажных труб, тем меньший уклон можно создавать в системе. Допустимо оставлять горизонтальными участки дрен длиной до 10 м, если в целом вся сеть траншей и труб имеет нормативный уклон в сторону кювета или колодца. Максимальный уклон дрен должен обеспечивать скорость потока воды не более 1м/с.

Наиболее долговечны трубчатые дрены с трубами из керамики или бетона, меньше всего прослужат деревянные (несмотря на обязательную пропитку антисептиком). Деревянные трубы прямоугольного сечения устраивают из досок толщиной 25-30 мм, а их сечение колеблется от 5 х 7 см до 10 х 15 см.

Чтобы вода попадала в трубу из грунта, в ее стенках делают отверстия диаметром 8-10 мм. На каждый метр длины трубы должно быть сделано 40-60 отверстий по всему периметру, которые располагают рядами с интервалами между рядами 5-6 см. В деревянные трубы вода просачивается сквозь оставленные при их сборке щели между досками.

Вокруг здания устраивают кольцевой дренаж, который удобно проводить параллельно с ливневой канализацией.

Кольцевой дренаж чаще всего является пристенным, поскольку располагают его рядом со стеной фундамента. По этой причине пристенный дренаж может быть только трубчатым (для отвода воды от стены фундамента), а стену в обязательном порядке защищают слоем гидроизоляции с заведением ее под дренажную трубу.

Трубы кольцевого дренажа укладывают на расстоянии примерно 2-8 м от стен здания (на глинистом основании это расстояние равно 4,5 м, на суглинках - 7,5 м, на песке -12 м).

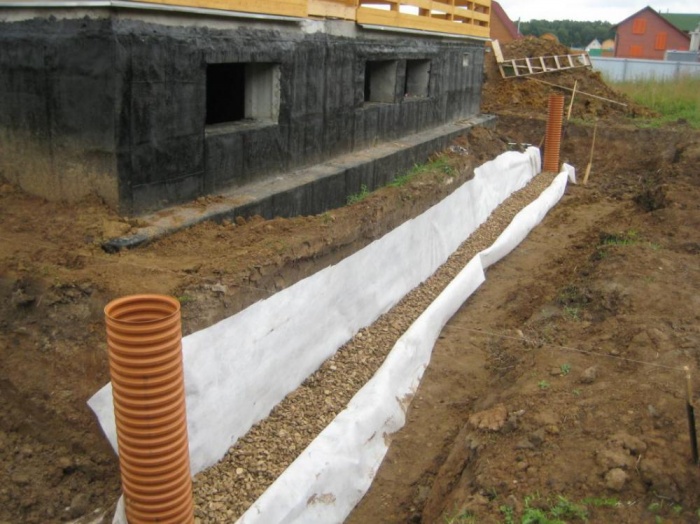

Пристенный дренаж выполняют после возведения фундамента, но до обратной засыпки грунта. Это оптимальный вариант, если основание под зданием глинистое или суглинистое Дренажные грубы прокладывают, как правило выше подошвы фундамента на 50-100 см.

Другой вариант трубного дренажа - сооружение подобия трубы из кирпичей.

На утрамбованном щебне по всей длине траншеи выкладывают из целых кирпичей подобие тоннеля. Кирпичи аккуратно засыпают гравием или щебнем, затем устраивают еще одну песчаную подушку, на которую укладывают перевернутый дерн.

Засыпной дренаж тоже имеет разновидности. Интересен «скрытый» дренаж, при котором траншею сверху так закрывают слоем дерна и плодородной земли, что ее становится не заметно. Такой прием можно использовать и в устройстве трубчатого траншейного дренажа.

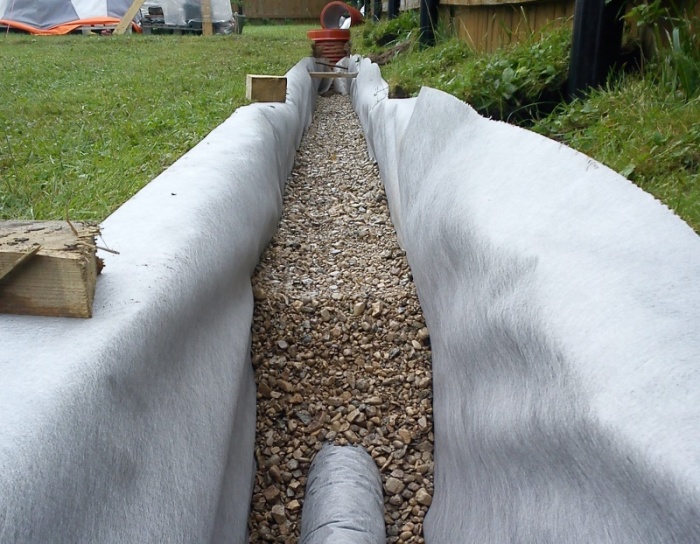

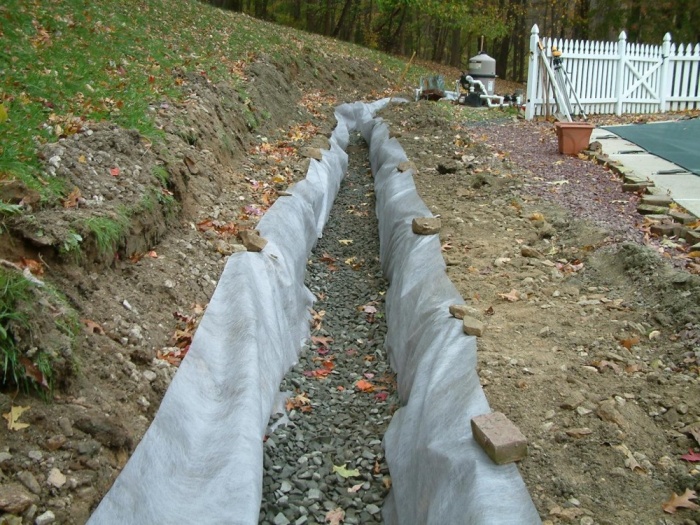

Уложенный в траншею геотекстиль защищает щебеночно-гравийную засыпку траншеи от попадания мелких частиц, которые приводят в заиливанию и засорению дрены.

Под зданием и плитным фундаментом при неблагоприятных гидрогеологических условиях устраивают пластовый дренаж - сплошной дренаж на выделенной площади. Его организуют аналогично засыпному траншейному дренажу.

Песчаную подушку в нижней части траншейного или пластового дренажа можно не устраивать, если на участке нет зданий или здания небольшие, а потоки воды слабые. Если траншейный кольцевой дренаж можно устраивать и после возведения здания, то пластовый дренаж всегда укладывают перед закладкой фундамента.

Все описанные выше типы относят к горизонтальным дренажным системам. Вертикальный, дренаж представляет собой скважины, пробуренные в грунте, с установленными в них насосами или гравийной засыпкой. На несколько скважин может быть поставлен и один насос Водоприемную часть скважин устраивают в слоях грунта, обладающих высокой водопроницае мостью (песок, супесь). Скважины с засыпкой гравием или керамзитом (без насоса) опираю" на водопроницаемый грунт.

Вертикальный дренаж занимает намного меньше места на участке и требует меньше времени для его устройства, чем горизонтальный но придется использовать специальное оборудование (бур и при необходимости насос).

Закрытый дренаж нуждается в устройстве смотровых или инспекционных колодцев. К последнему типу принадлежат только те смотровые колодцы, в которые человек может попасть, чтобы проверить состояние системы. С помощью смотровых колодцев периодически проверяют уровень грунтовых вод на участке и непосредственно в дренажной системе. Если вода поднялась слишком высоко, необходима прочистка труб и колодцев или откачка воды с помощью насоса.

Смотровые колодцы устанавливают на каждом повороте (изломе) линейной системы дрен. Если на участке нет зданий или они имеют сложный план, допускается устраивать смотровые колодцы на каждом втором повороте дренирующих каналов.

На прямолинейных участках смотровые колодцы устраивают с интервалом не более 50 м. Габариты смотровых колодцев дренажной системы: диаметр 300-425 мм, высота 1-3 м. Колодцы оборудуют герметичной шахтой с дном и крышкой.

Если дренажная система установлена под ливневой канализацией, смотровые колодцы этих систем нельзя объединять друг с другом.

В этом случае необходимо углы поворота дрен и углы поворота груб ливневки устраивать не на одной вертикали, а на расстоянии как минимум 300-400 мм друг от друга.

Из дрен вода поступает в главный дренажный колодец (перепускной, откачивающий, поглотительный, фильтрующий, коллекторный), из которого выходит выпускная труба или траншея, отводящая стоки с участка.

При обычном гончарном (трубчатом) дренаже коллекторный колодец устанавливают диаметрохм 1-2 м и глубиной до 2 м. Он может представлять собой герметичную емкость с подключенными трубами, а может быть устроен в виде ямы с уплотненными стенками и гравийной или щебеночной засыпкой. Щебень или гравий в любых дренажных системах можно заменить кирпичным боем.

Глубина колодцев, как и траншей, зависит от глубины заложения фундамента и корнео-битаемого слоя. Дрены должны располагаться ниже этих слоев. Например, при выращивании на огороде томатов и огурцов дренирование проводят на глубине не менее 100-120 см, корнеплодов и капусты - не менее 90-100 см. При этом для различных по материалу труб гончарного дренажа существует максимально допустимая глубина заложения.

Засыпной дренаж в колодцах и траншеях можно устраивать не только из камней определенной фракции, но также из твердого мусора: консервных банок, стекла и т. д. Это очень экономичный, но не очень удобный в отношении ремонта системы вариант (замена заполнителя будет сложнее).

Кроме коллекторного колодца, иногда необходимо устройство перепадных колодцев. Их планируют в местах крутого понижения рельефа, когда невозможно проложить дрены под таким уклоном, чтобы скорость потока воды была не слишком большой. Перепадный колодец представляет собой шахту, в которую в верхней части выведена дрена с верхней части участка, а из нижней выходит дрена на пониженный участок рельефа. В таком колодце скорость потока гасится, и вода не набирает большой скорости.

Дренажная система и ливневая канализация

В идеальном варианте дренажная система не должна быть совмещена с дождевой канализацией, поскольку при весеннем таянии снега или обильных осадках система будет перегружена, и вода уйдет в грунт, вызвав подтопление участка.

Трубы ливневой канализации устанавливают над дренажными трубами для экономии трудозатрат (минимизации земляных работ).

Воду из обеих систем можно собирать в общий коллекторный колодец при наличии предварительной очистки ливневых стоков и установки обратного клапана на выпуск дренажной трубы.

Все работы с самого начала: от проекта и разметки до непосредственного выполнения по этапам, включающим и окончательное обустройство системы. Материалы для устройства дренажа на участке: для непосредственной системы и вспомогательных работ, а так же для обустройства и благоустройства водоотведения. Устройство дренажа на участке в зависимости от характера почвы и условий расположения участка. Уделено внимание базовым промерам уклонов, которые могут изменяться на конкретных условиях проведения работ.

Как спроектировать и изготовить дренаж на земельном участке

Причиной, которая требует устройства дренажа на участке, является перенасыщение почвы влагой, приводящей к возникновению предпосылок, а затем и риска преждевременного разрушения построек путем подмыва, замедлению роста, развития и нарушению нормального цикла жизнедеятельности деревьев и кустарниковых растений. Из-за более высокой влажности почвы, как следствие, становится затруднительной нормальная работа местной канализации. Наилучший способ решить эти проблемы - провести комплекс мероприятий по устройству дренажа на земельном участке, что неминуемо приведет к его осушению.

Предусмотреть и спроектировать создание и устройство системы дренажа нужно заранее, еще при планировании и разбивке участка. Выбор варианта дренажа земельного участка происходит на основе рельефа территории и его особенностей.

В обязательном порядке дренажирование почвы необходимо для территорий:

расположенных на суглинке и глинистых почвах (выпадение осадков, вне зависимости от их интенсивности, будет способствовать возникновению луж);

имеющих завышенный уровень подземных грунтовых вод;
имеющих ровную, или около того, поверхность, по которой вода почти не уходит;
расположенных на нижних частях склонов и предгорий, где возможен сток внушительного объема воды по причине ливней или при резком таянии снегов.

Необходимость изготовления дренажной системы в большинстве своем возникает практически на всех участках.
Какой вид дренажа наиболее предпочтителен?

В самом начале нужно сказать, что существуют два основных вида систем дренажа: открытый и закрытый.

Устройство открытой дренажной системы на участке

Открытая, или как ее еще называют — поверхностная, дренажная система предназначена для удаления (отвода) воды с земельного участка при таянии снегов или выпадении осадков.

Цена такой системы невелика, ее не трудно сделать своими руками. Для сооружения открытой системы дренажа понадобится выкопать по периметру дома траншею, глубина которой должна составлять около полуметра.

Боковую часть траншеи, которая расположена со стороны предположительного поступления воды, нужно сделать под уклон до 30 градусов для ускорения процесса стока воды. Все канавы, прокопанные на территории участка, соединяются в одну общую, более широкую, которая ведет к предварительно выкопанному колодцу.

Важно! После выполнения всех работ необходимо провести проверку устройства дренажа на участке на правильность выбранного уклона - если он будет недостаточным - вода на отдельных участках может скапливаться.

Такой вариант потребует производства дополнительных действий по изменению углов уклона сточных траншей. Правильно спроектированная и выполненная поверхностная дренажная система позволит быстро и качественно избавиться от лишней влаги при большом объеме атмосферных осадков.

Устройство дренажа на участке изначально создает проблему — не самый эстетичный вид перерытого участка. Поэтому все рвы нужно засыпать щебнем, который должен иметь крупную фракцию, и только верхний слой можно сделать из мелкой щебенки или гальки.

Глубинная закрытая дренажная система

Второй тип системы, закрытый глубинный, такое устройство дренажа на участке обычно применяют на местности с повышенным расположением грунтовых вод. Система предназначена для предупреждения и профилактики затопления погребов и подвальных помещений.

Это устройство дренажа на участке гораздо более трудоемко и требует прокладки труб и, как следствие, больших финансовых затрат. В зависимости от типовой принадлежности грунта прокладывать дренажные трубы необходимо на глубину около 60 см (применимо для глинистых почв) и до метра (для песчаных). Диаметры вспомогательных труб должны составлять 75 мм, а основных - 100 мм.

Укладка труб при устройстве дренажа на участке может проводиться различными способами, но наиболее эффективный среди них - «елочка».

Необходимым элементом системы становится сточная канава, колодец или ручей. Хотя изготовление этого сооружения финансово затратное и достаточно трудоемкое, зато в засушливое время устройство дренажа на участке предоставит определенные преимущества и удобства. Воду из колодца можно использовать на полив растений.

Схема дренажа закрытого типа на земельном участке

Выбираем трубы для прокладки системы дренажа

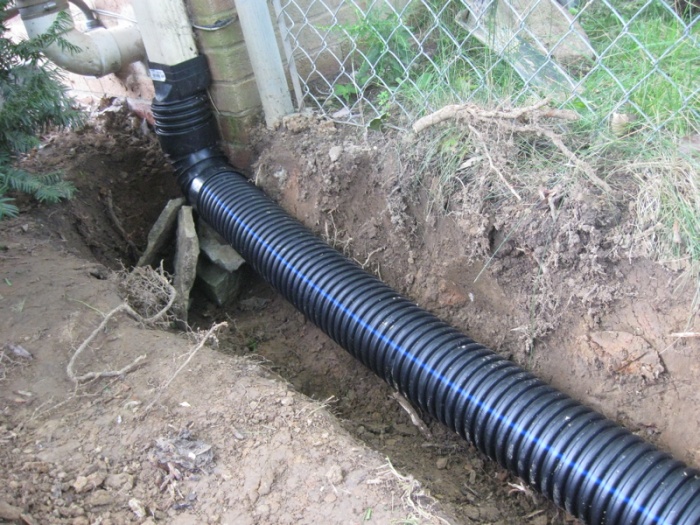

Для комплектования и устройстве дренажной системы на земельном участке сегодня используют специализированные гофрированные перфорированные пластиковые трубы. Эти материалы не вредят окружающей среде (чего никак нельзя сказать об асбестоцементных трубах, применяемых ранее), не требуют внушительных финансовых затрат на покупку и трудоемкости при монтаже (как популярные в недавнем прошлом трубы из керамики). Выбор методики прокладки труб напрямую зависит от типовой принадлежности грунта на конкретном участке.

Глинистые грунты требуют использовать специальные фильтрующие материалы, если грунт преимущественно щебеночный, то можно сделать подсыпку толстого слоя (в райне 20 см) щебня крупной фракции под трубы. Трубный прокат, укладываемый в суглинок, необходимо обертывать в геотекстиль.

Для песчаных грунтов применяется подсыпка щебня и обертывание труб геотекстилем. Использование геотекстиля может предотвращать заиливание в перфорированных отверстиях труб.

Сегодня промышленность выпускает уже полностью готовые к прокладке обмотанные трубы, применение которых значительно упрощает и ускоряет выполнение работ по устройству дренажа на участке и непосредственному монтажу.

Этапы монтажных и строительных работ

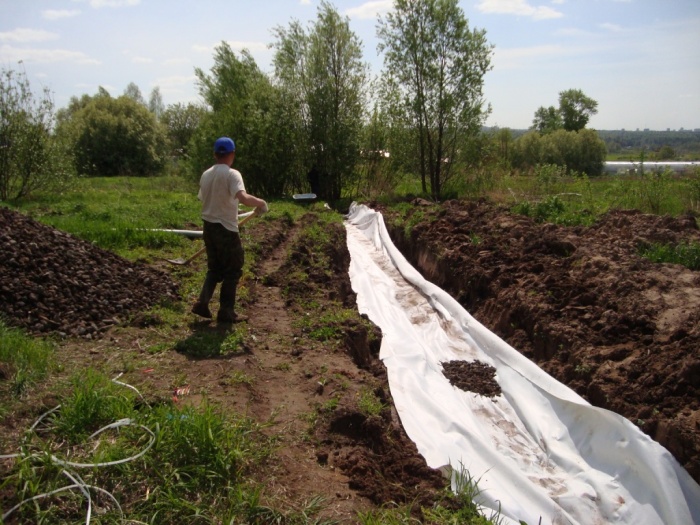

К строительству можно приступать только после составления плана и проекта, определения места для установки сточного колодца и покупки материалов. По желанию их можно сделать собственноручно. Сначала копаем канавы, а по достижении требуемой глубины дно выстилаем геотекстилем, с расчетом на запас. При выборе материалов следует отдавать предпочтение образцам мягким: флизелину или дорниту, более жесткие варианты применять нежелательно - они плохо пропускают воду.

Вариант укладки труб без настила геотекстиля влечет необходимость отсыпки на дно слоя песка 10-15 см, а сверху трубы закрывают крупным щебнем или керамзитом. При устройстве дренажа на участке необходимо строго и постоянно отслеживать соблюдение нужного уклона труб (от 7 см на 10 м длины трубы). Для определения уклона достаточно воспользоваться строительным уровнем.

Соединение труб происходит с помощью тройников или крестовин. Засыпают трубы щебнем, но верхний слой - это снятый при рытье канавы грунт. Его уровень над траншеей нужно сделать немого выше, для учета проседания.

Как обустроить колодец

Вариантов удаления сточных вод, проводимых системой дренажа, несколько. В большинстве случаев применяют сооружение колодца. Изготовить его можно, как вариант, из железобетонных колец, купленных уже готовыми.

Более доступный, но не факт, что дешевый вариант — приобретение пластиковой емкости крупного объема. К смонтированному колодцу подводятся трубы дренажа. Для стока избыточной воды, в верхней части емкости или колодца устанавливается отдельная труба. Либо же всю эту воду выкачивают с помощью насоса.

Или дачного участка невозможно без дренажной системы, особенно если они расположены в местах, где количество осадков выше среднего или грунтовые воды подходят близко к поверхности. Лишняя влага - это не только лужи и постоянная грязь, но и серьезная опасность для фундамента построек.

В этой статье мы поговорим о том, что представляет собой устройство дренажных систем для дачного участка или двора частного дома. Кроме того, мы рассмотрим, какие виды осушительных конструкций бывают и во сколько обойдется обустроить свой участок подобной системой.

Что такое дренажная система

Система - это комплекс надземных или подземных каналов, предназначенных для отвода лишней влаги. Иными словами, это искусственно созданный водоток, благодаря которому вода, находящаяся на поверхности грунта или внутри него, выводится за пределы определенного участка. На дренаж возлагается всего три основные задачи:

снижение до проектного значения уровня грунтовых вод;
сбор и отвод талой воды;
сбор и отвод воды, появившейся вследствие продолжительного выпадения атмосферных осадков.

Так ли нужен дренаж

Если вы живете в теплом регионе, где снег - это большая редкость, дожди идут 2-3 раза в год, а грунтовые воды располагаются на глубине более 50 метров, устройство дренажных систем вам ни к чему. Но если ваш дом или дача расположены в средних широтах, где зимы снежные, а весна и осень дождевые, без них не обойтись. И дело здесь не только в том, что излишняя влага создает определенные неудобства и не лучшим образом влияет на произрастающие на участке растения.

Вода, проникая в щели фундамента дома, может замерзать, расширяя их и тем самым разрушая основу строения. Грунтовые воды, подходя к нижней точке фундамента, могут способствовать проседанию грунта под ним, а это ведет к появлению трещин на стенах строений.

Согласно требованиям Руководства по проектированию и (2000 год), устройство дренажных систем обязательно:

для используемых заглубленных строений, расположенных ниже расчетного уровня подземных вод, а также при превышении уровня пола подвальных помещений над ним менее 5 метров;
используемых заглубленных строений в глинистых и суглинистых почвах, независимо от наличия и уровня подземных вод;
технических подпольных (подвальных) помещений в глинистых и суглинистых почвах при их заглублении более 1,5 метра, независимо от наличия и уровня подземных вод;
всех строений и помещений, располагающихся в зонах капиллярного увлажнения, если они используются в жестких влажностных и температурных условиях.

На основе чего делается расчет дренажной системы

осуществляется на основе данных:

о характеристиках почвы и структуре грунта;
среднем количестве воды, выпадающей в виде осадков;
уровне расположения грунтовых вод в зависимости от сезона.

Получить подобную информацию можно, обратившись с запросом в отдел (отделение) земельных ресурсов области (района).

Виды дренажных систем

Устройство водоотводных и дренажных систем предполагает использование трех типов их конструкций:

открытой;
закрытой;
засыпной.

Каждая из конструкций в определенных условиях может достаточно эффективно справляться с отводом лишней влаги.

Открытый дренаж

Устройство дренажных систем открытого типа - наиболее простой и распространенный вид осушения участка. Основной элемент такого дренажа - открытые каналы (канавы), выкопанные по периметру участка. Обычно они имеют ширину 0,5 м и выкапываются на глубину 0,6-0,7 м. Края канавы срезаются под углом 30 градусов, чтобы воде было легче в нее заходить.

Сточные воды, собирающиеся в поверхностном отводящем контуре, из него попадают в сточную канаву, которая выводит их за пределы участка в специально предусмотренный дренажный бассейн либо же в центральную ливневую канализацию.

Стенки каждого канала укрепляются при помощи кирпичей или бетона. Вместо этих классических материалов могут использоваться специальные современные приспособления - лотки, изготовленные из того же бетона или пластика. Для того чтобы в канал не попадали ветки, листья, камни, иногда сверху он прикрывается соответствующего размера решеткой.

Стоит отметить, что такая осушительная система в силу своей конструкции не может быть использована для снижения уровня грунтовых вод. Она эффективна лишь для отвода воды, выпадающей в причем на участках, расположенных на склоне.

Стоимость устройства дренажной системы открытого типа минимальна. Строительство подобной конструкции без учета проектирования обойдется вам примерно в 1000-1200 рублей за погонный метр.

Закрытый дренаж

Если грунтовые воды подходят слишком близко к поверхности, лучшим решением будет организация дренажа закрытого типа. Его конструкция предусматривает прокладывание системы траншей шириной 0,3-0,4 м на глубине до 1,5 м. Они выкапываются под уклоном в направлении дренажного колодца. Закрытый дренаж кроме каналов, расположенных по периметру, обычно предусматривает и внутренние каналы, расположенные по всему участку в форме елочки.

Дно каждой траншеи по всей длине сначала засыпается слоем песка, а после него - слоем щебня. Поверх такой "подушки" укладываются специальные дренажные трубы, обмотанные геотекстилем. Сверху труба вновь засыпается крупным щебнем, образующим верхний водонесущий слой. Завершает конструкцию шар грунта или дерна.

Что представляет собой дренажная труба

Еще несколько лет назад дренажные трубы изготавливали из асбестоцемента или керамики. Естественно, устройство водоотводной системы требовало существенных затрат, и не всегда могло быть осуществлено своими силами. Сегодня все намного проще. Пластиковые конструкции практически вытеснили асбест и керамику. Современная труба для дренажа - это надежный и долговечный элемент, легко монтируемый и ремонтируемый.

В продаже можно встретить два типа труб: обычные пластиковые с перфорацией и гофрированные. Последние считаются более прочными за счет применения ребер жесткости.

В песчаный, глинистый или суглинистый грунт, перед монтажом обматывают геотекстилем. Это делается для того, чтобы частички почвы не засоряли отверстия, через которые просачивается влага. Иными словами, геотекстиль выполняет функцию своеобразного фильтра.

Стоимость строительства закрытого водоотвода заметно выше. Здесь за погонный метр придется заплатить 1500-2000 рублей. Смета на устройство дренажной системы также включает стоимость труб и геотекстиля. В среднем погонный метр трубы обойдется в 40 рублей, а геотекстиля - 30 рублей/м. п. Строительство коллекторного колодца глубиной в 3 и диаметром в 1 метр стоит примерно 400 тыс. рублей.

Засыпной дренаж

Лучше всего осуществлять, используя засыпной водоотвод. Конструктивно он отличается от закрытого тем, что здесь не используются никакие трубы. Их роль выполняет крупный щебень или битый кирпич. Верхний слой - щебень мелкой фракции и дерн. Глубина траншей и расположение каналов такие же, как и у закрытого дренажа.

Вода, просачиваясь с поверхности в канаву или поднимаясь с нижнего уровня, попадает в канал и под наклоном движется в сторону дренажного колодца. Учитывая, что между крупным щебнем образуется свободное пространство, вода практически не встречает на своем пути никакого сопротивления, поэтому эффективность такого водоотвода нисколько не уступает водоотводу закрытого типа. А вот расценки на устройство дренажной системы засыпного типа существенно ниже, ведь сюда не входит стоимость геотекстиля, труб и их монтажа.

Пристенный дренаж зданий

Если установлено, что грунтовые воды подходят слишком близко к поверхности грунта на участке, стоит подумать об организации пристенного дренажа. Он поможет защитить фундамент задания от образования в нем трещин и проседания грунта под ним. Кстати, уровень грунтовых вод можно примерно определить, замерив расстояние от поверхности до воды, находящейся в обычном колодце. Не забудьте учесть при этом, что по весне уровень обязательно поднимется за счет талых вод.

Устройство дренажной системы водоотвода от фундамента зданий начинается с определения заглубления его нижней точки. Иными словами, нам нужно узнать, насколько глубоко фундамент уходит в грунт. Дренажную систему рекомендуется располагать на глубине не менее 0,5 м от нижней точки основания здания. Только в этом случае грунтовые воды будут отводиться раньше, чем они подойдут к фундаменту.

Устройство дренажной системы вокруг дома начинают с выкапывания траншей по периметру здания на расстоянии 0,5-0,7 м от стен. Чтобы вода не застаивалась, каналы обязаны иметь определенный уклон в направлении расположения дренажного колодца. Если на участке уже есть водоотвод, пристенный дренаж можно подвести к нему.

Система осушения фундамента строится по тому же принципу, что и закрытый дренаж, т. е. с использованием специальных перфорированных труб, замотанных в геотекстиль.

Для защиты основания строений недостаточно использования только дренажа. Обязательно к нему в дополнение должна быть оборудована водосточная система, которая будет отводить воду в ливневку. При этом совмещать две системы ни в коем случае нельзя, это приведет к обратному эффекту. В случае выпадения большого количества осадков дренаж попросту не будет справляться со своей задачей, что вызовет существенное переувлажнение грунта вокруг фундамента.

Расчет уклона

Эффективность отведения воды от фундамента и участка в целом во многом зависит от правильности организации уклона, причем чем он больше, тем лучше. Каким же должен быть уклон? Минимальное нормированное значение этой величины для глинистых почв составляет 2 мм, а для песчаных - 3 мм на каждый погонный метр системы. Но на практике чаще всего делается уклон в 5-7 мм на метр. Для его расчета берется вся протяженность водоотвода, начиная от самой высшей его точки и до дренажного колодца. Если, например, его длина составляет 20 метров, то минимальный расчетный уклон должен быть 0,4 м, а практический - 1-1,5 м.

Распространенные ошибки при устройстве дренажных систем

При строительстве дренажных систем чаще всего допускаются следующие ошибки:

устройство пристенного дренажа без ;
использование дренажных труб в геотекстильной обмотке в супесчаных или суглинистых грунтах;
применение при проектировании дренажных систем жидкостных уровней вместо нивелира и теодолита;
монтаж ливнесточных колодцев вместо дренажных.

Перед началом строительства дома на участке необходимо установить дренажную систему. Это позволит защитить фундамент от подтопления в период выпадения большого количества осадков.Также создание дренажной системы необходимо в случаях, когда почва не подготовлена для посадки культур из-за обилия поверхностных и грунтовых вод. Следуя основным правилам создания дренажной системы можно сделать свой участок более красивым, а огород пригодным для посадки растений.

Когда дренаж необходим

Перед рассмотрением ситуаций, когда установка дренажной системы необходима, стоит узнать о последствиях переувлажнения почвы:

регулярное подтопление фундамента приводит к разрушению кладки, а также к образованию трещин в стенах строения;
появление в помещениях плесени из-за подтопления подвала;
«выдавливание» встроенных в почву водоемов и бассейнов при сильном переувлажнении грунта.

Все описанные последствия являются лишь основными проблемами. Кроме них могут возникать и другие трудности.

Дренаж необходим в следующих случаях:

участок состоит из глинистой почвы;
большая часть территории дачного участка покрыта такими искусственными материалами, как плитка, асфальт или бетон;
многие постройки, расположенные на участке, основаны на сильнозаглубленном фундаменте;
если участок расположен в низине, куда постоянно стекает вода;
наличие большого количества грунтовых вод.

Чтобы предотвратить затопление участка, достаточно сделать дренажную систему на участке своими руками. Проведение таких работ не требует наличия опыта или специализированных инструментов. Но перед тем, как начать создавать дренажную систему, стоит узнать о видах дренажа.

Виды дренажа на участке

Дренажные системы, создаваемые на участках, можно разделить на два типа:

поверхностные;
глубинные.

Открытые дренажные системы используются для отвода поверхностных вод, которые скапливаются на участке после дождя или во время таяния снега. Для создания такой системы участок окапывается канавами. Стоит помнить, что они должны располагаться по всему периметру. Глубина канав обычно составляет 0,7 м, а ширина 0,5. Если участок имеет уклон, необходимо чтобы канавы располагались поперек. Это будет способствовать сбору всей стекающей воды.

Открытая дренажная система может быть сделана с решеткой. В таком случае канавы создаются бетонными, а сверху кладется решетка. Это позволяет сохранить привлекательный вид участка. В подобных системах могут быть установлены улавливатели песка и мусора. Они представляют собой емкости из пластика, которые собирают все мелкие частицы, попадающие в систему с водой. Чтобы предотвратить заливание канав, необходимо их периодически чистить.

Закрытые дренажные системы применяются для отвода грунтовых вод. При их создании стоит помнить, что траншеи выкапываются на глубину, расположенную ниже уровня промерзания грунта. Закрытый дренаж сначала создается вокруг дома. Это необходимо, чтобы отвести грунтовые воды от фундамента. Если на этого недостаточно для отвода воды с участка, система прокладывается по всему периметру.

Стоит помнить, что стоки с крыши не должны поступать в дренажную систему. Это объясняется тем, что во время дождя вода будет переполнять трубы и система не будет эффективно выводить влагу.

Поверхностная дренажная система

Стоит отметить, что поверхностные дренажные системы разделяются на точечные и ливневые. Первые имеют следующие элементы:

водоотводы;
дождеприемники;
трапы, необходимые для транспортировки воды.

Точечная дренажная система подразумевает установку элементов в низких местах на участке, а также около входа в дом.

Но более серьезной защитой является линейная дренажная система. Для ее создания необходимо выкопать канаву, ширина и высота которой должна быть равна 30-50 см. такие канавы создаются по всему периметру участка и соединяются в дренажном колодце.

После выкапывания углубления засыпаются щебенкой. Для таких работ лучше не использовать известковый щебень, так как данный материал под воздействием влаги слеживается и со временем превращается в монолитную структуру.

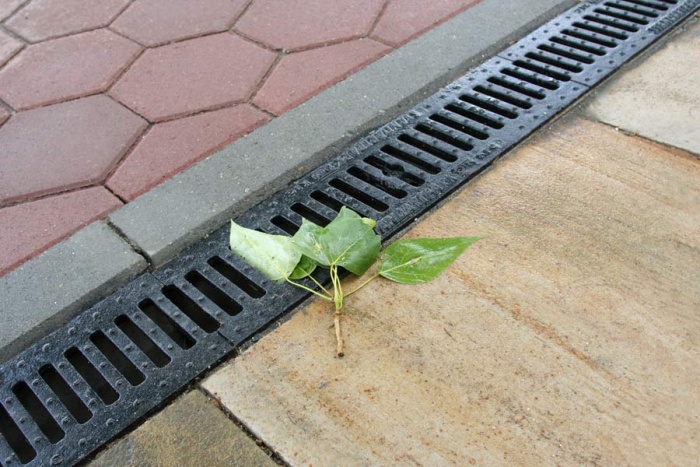

На последнем этапе сооружения дренажной системы на участке траншеи бетонируются и закрываются декоративными решетками. Такие изделия можно найти практически в каждом строительном магазине.Перед началом работ стоит помнить о том, что все желоба должны располагаться под небольшим уклоном в сторону дренажного колодца.

Также на многих участках создаются системы из гравия, песка, геотекстиля и газонных решеток. При выборе такого типа системы почва остается рыхлой и впитывает лишнюю влагу.

Создание закрытой дренажной системы

Для создания такой системы необходимо приобрести специальные трубы. Обычно используются пластиковые гофрированные изделия, которые способны выдерживать нагрузку пластов земли и эффективно выводить лишнюю воду с участка.

Если почва на участке суглинистая или песчаная, стоит выбирать трубы, которые обмотаны геосинтетическим материалом. Диаметр простых изделий может быть равен 50 или 110 см. Если же используются блоки с геосинтетическим материалом, их диаметр составляет 150 или 300 мм.

Трубы

Выбор труб происходит в зависимости от типа грунта. Если он песчаный, стоит использовать трубы, которые имеют фильтр из геоткани. Он защищает систему от попадания песка. Если грунт щебеночный, можно приобретать стандартные дренажные трубы с перфорацией.

Для дренажа участка необходимо выбирать трубы из поливинилхлорида, которые имеют диаметр 63 или 110 мм. На поверхности таких труб имеются отверстия. Они необходимы для эффективного сбора влаги. Внутренняя поверхность таких изделий является гладкой, что облегчает отток воды.

Стоит помнить, что кроме труб необходимо произвести монтаж смотровых колодцев. Через них и происходит очистка труб.

Владельцы участков, которые ограничены в средствах, закрывают траншею со всех сторон геотканью и насыпают щебень. В таком случае можно использовать стандартные дренажные трубы или канализационные изделия, в которых высверлены отверстия.

Пластиковые дренажные трубы являются дешевыми изделиями, поэтому многие владельцы участков используют именно их. Во время покупки нужно учитывать глубину, на которой они будут располагаться.

Геотекстиль

Распространенным типом такого материала является геотекстиль из полипропилена. Во время приобретения материала стоит обращать внимание на такой показатель, как плотность. Для создания дренажной системы на участке приобретается геотекстиль 60-100 г/м2.

Во время покупки стоит обратить внимание и на структуру материала. Качественное полотно создается из сплошной бесконечной нити. Если приобрести геотекстиль для обустройства дренажной системы на участке, созданный из обрезков, даже при небольшой нагрузке он расползется.

Засыпка

В качестве засыпки используются такие материалы как щебень и песок. Песок может быть любым. Щебень же необходимо выбирать внимательнее. Не стоит засыпать известняковый материал, так как при соприкосновении с водой он не только начинает слеживаться, но еще и становится причиной засоления почвы.

Стоит помнить, что материалы для засыпки не должны содержать загрязнений.

Как происходит укладка труб

В щебеночный грунт трубы укладываются в траншею без использования фильтрующего материала. В остальных случаях работа происходит следующим образом:

После того, как траншея выровнена, в ней устанавливаются смотровые колодцы. Расстояние между ними должно быть равно 50 метрам, если участок является большим. Также они устанавливаются на углах.
Затем насыпается песок, который впоследствии уплотняется. Толщина слоя засыпки должна составлять около 5 см. поверх песка укладывается геотекстиль. Этот материал закрепляется на краях траншеи.

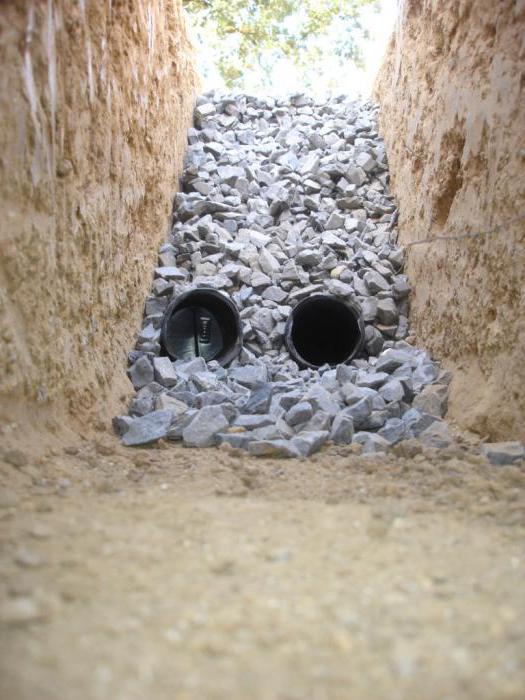

Далее происходит засыпка щебня, толщина которого должна составлять 5-10 см. сверху на данный материал укладываются трубы, которые затем также засыпаются щебнем.
На последнем этапе создания дренажной системы происходит соединение свободных краев геотекстиля и засыпка их грунтом.

Как определить глубину укладки труб

Выбор глубины зависит от климата, а также от особенностей грунта на участке. Основное условия, которое следует соблюдать при создании закрытой дренажной системы, заключается в том, что трубы необходимо располагать ниже уровня промерзания почвы. Если грунт глинистый, глубина обычно составляет 0,8 м. В некоторых случаях эта цифра может быть больше. Например, при создании дренажа на песчаном грунте необходимо увеличить глубину, так как земля промерзает на большую глубину.

Стоит учитывать и среднюю температуру в регионе. Например, в Архангельске глубина промерзания может достигать 175 см. Именно поэтому перед началом работ стоит узнать особенности грунта в регионе.

Определение места для колодцев

Колодец нужно располагать в самом низком месте участка. Удаление влаги происходит при помощи насоса. В некоторых случаях такие устройства можно не устанавливать, так как вода просачивается в почву. Узнать о необходимости установки насоса можно уже через несколько дней после создания дренажной системы, а также после дождя. Если вода не будет уходить за несколько часов и колодец будет переполняться, стоит приобрести специальный насос.

Для отведения грунтовых и инфильтрованных вод сооружается система закрытого дренажа. Дренажная система представляет собой систему трубопроводов, которые расходятся по всему участку по направлению к дренажным колодцам. Эта технология позволяет эффективно решить проблему водного баланса почвы. В этой статье мы рассмотрим, как устроена дренажная система закрытого типа, ее особенности, а также то, как можно ее соорудить своими руками.

Особенности глубинного дрена

Если в вашей местности повышенная влажность почвы, то решить эту проблему сможет закрытый дрен. Соорудив такую систему, вы сможете предотвратить затопление подвальных помещений и погреба . В отличие от открытого, закрытый дренаж требует больших трудозатрат. Прокладка труб осуществляется по специальной технологии. Глубина прокладки должна достигать 600 мм при глинистой почве, а если почва песчаная, – одного метра. Диаметр труб основного канала должен быть 100 мм, а вспомогательных ответвлений – 75 мм.

Обратите внимание! Способы укладки дренажных труб могут быть самыми разными. Например, большой популярностью пользуется метод «елочка». Он считается наиболее эффективным.

Важным элементом всей системы является дренажный колодец, в который стекает вся вода. Хотя для его изготовления придется потратить много ресурсов, в засушливый период года вы сможете использовать эту воду для полива растений.

Трубы и другое оборудование для дренажа

Для дрена можно использовать специальные гофрированные перфорированные пластиковые трубы. Этот материал не наносит окружающей среде никакого вреда. Работать с ними просто. Если на участке преобладает глинистая почва, то важно предусмотреть фильтрующий материал, который будет защищать трубопровод. Если же песчаная, то из щебня крупной фракции необходимо сделать подсыпку толщиной примерно 200 мм. После чего трубы оборачиваются в геотекстиль . Это позволит предотвратить заиливание отверстий в трубах.

Обратите внимание! Чтобы упростить и ускорить работу можно приобрести уже готовые трубы, которые обмотаны геотекстилем и готовы к монтажу.

Приступаем к монтажным работам

Перед тем как вы начнете сооружать закрытый дренаж, необходимо разработать схему установки. Имеющийся проект поможет заранее подсчитать нужное количество строительных материалов. Для создания проекта необязательно прибегать к помощи специалистов. Сделать соответствующие расчеты можно самостоятельно.

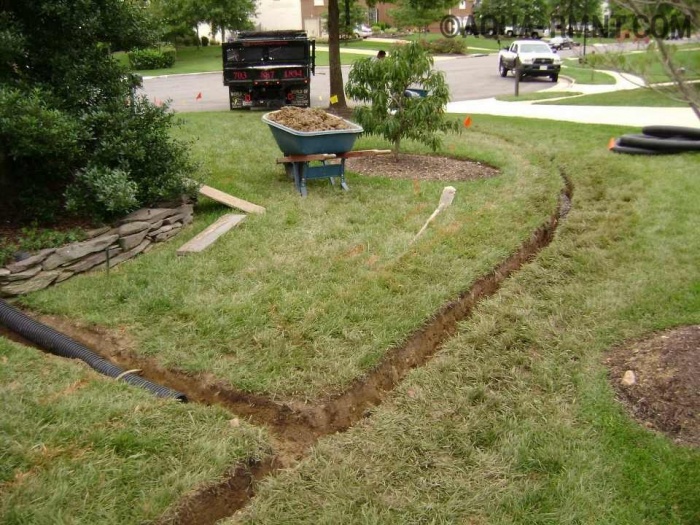

Итак, когда все подготовительные работы выполнены, можно приступать к рытью котлована. Первым делом выкапывается траншея нужной глубины. Затем на дно ямы укладывается геотекстиль. Если вы решили не использовать геотекстиль, тогда в обязательном порядке на дно траншеи укладываете 150 мм песка. После чего укладываются трубы, которые засыпаются щебнем крупной фракции и керамзитом.

Обратите внимание! В процессе монтажа труб дренажа следите за уклоном труб. В среднем на 10 м должен быть перепад в 7 см.

Для соединения и стыковки труб используются специальные тройники и переходники. Траншея засыпается грунтом, который был изъят ранее. Учтите тот факт, что земля имеет свойство проседать, поэтому сделайте насыпь немного больше, чем это необходимо.

Обустройство колодца

Колодец будет служить местом сбора всех стоков. Сделать его можно самостоятельно из кирпича или из железобетонных колец. Можно купить готовую пластиковую емкость с большим объемом. О том, как сделать дренажный колодец, можно почитать . К колодцу необходимо подвести трубы, которые собирают воду со всей сети трубопровода, закопанного в земле. Выкачивать воду можно при помощи насоса для использования технической воды.

Итак, мы рассмотрели с вами устройство дренажа закрытого типа. Если у вас остались вопросы, то смотрите видео ниже. Кроме того, вы можете обратиться к нашим экспертам, которые проконсультируют вас по интересующим вопросам. Если у вас есть собственный опыт по изготовлению закрытого дренажа, то поделитесь им, оставляя комментарии в конце статьи.

Видео

Подробнее о достоинствах и устройстве глубинного дренажа в видеоматериале:

Закрытый дренаж в действии:
