Винтовой дровокол своими руками. Изготовление дровокола своими руками по чертежам — инструкция Электрический дровокол своими руками

Многие люди, которые занимаются заготовкой дров для отопления дома в зимний период, знают важность дровокола – инструмента, который в значительной мере облегчает обработку древесины. Несмотря на то, что современные механизированные инструменты могут выполнять множество различных функций, благодаря простоте их конструкции они могут изготовляться самостоятельно.

Каким функциональным и техническим параметрам должен отвечать такой инструмент для обеспечения бесперебойного и высокопроизводительного рабочего процесса? Как использовать самодельный дровокол и, главное, что понадобится для изготовления такого механизма своими руками – мы и попробуем рассмотреть максимально подробно.

Особенности деревозаготовительного станка

Под дровоколом подразумевается механизм для заготовки древесины, на который возложены задачи по торцовке и расколу брёвен , поленьев и чурок. Его можно охарактеризовать как высокотехническое, многофункциональное, практичное, простое в эксплуатации и доступное в техническом обслуживании механическое устройство. Такой инструмент имеет высокие технические характеристики, незначительные размеры и при возникновении необходимости перемещается в нужное место.

Важной особенностью данного механизма является длительный эксплуатационный ресурс. Дровокол или как его называют, колун, укомплектован деталями с высокой механической прочностью и поэтому имеет повышенную износостойкость. Благодаря возможности выдерживать повышенные нагрузки такой станок может эксплуатироваться в любых условиях , обеспечивая бесперебойность заготовки дров достаточно длительное время без необходимости вмешательства со стороны человека.

На сегодняшний день есть множество моделей дровоколов, которые могут работать как на жидком топливе, так и электрической энергии. При этом в зависимости от конструктивных особенностей такие агрегаты бывают промышленного и бытового назначения. Естественно, промышленный станок невозможно сделать своими руками, поэтому и будет рассмотрена конструкция бытового дровокола.

Конструкция и принцип функционирования

Самодельный дровокол, как и его заводской аналог, имеет достаточно простую конструкцию, зависящую от вида станка. При этом большинство стандартных установок имеют в своём комплекте следующее составляющие:

Подбор деталей дровокола собираемого своими руками выполняется индивидуально в зависимости от условий эксплуатации оборудования и потребностей пользователя. Благодаря этому станок будет соответствовать всем предъявляемым требованиям.

В зависимости от конструктивных особенностей устройства для колки дров все станки могут отличаться по принципу работы. Стандартный дровокол функционирует в соответствии со следующим принципом: посредством редуктора приводится в движение вал, на котором расположен буравчик, который вращаясь, ввинчивается в деревянную чурку, раскалывая её на части.

Плавность работы механизма обеспечивается вхождением режущей кромки в древесину без удара, благодаря чему происходит раскол заготовки без сдавливания. В случае нехватки мощностей для раскола древесины работа цилиндра прекращается, а насос переходит в холостой режим тем самым, предотвращая поломку станка.

Самостоятельное изготовление винтового станка

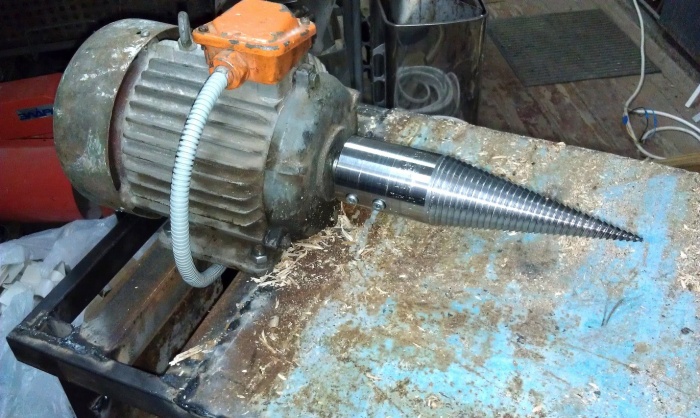

Винтовой колун , собранный своими руками – конструктивно простое изделие. Из расходных материалов понадобится запастись резьбовой конусной насадкой, станиной, в изготовлении которой использовался высокопрочный металл, мотором с необходимой мощностью, валом и редуктором понижающего типа.

Крепление мотора и редуктора выполняется непосредственно к станине. Насадка рабочего конуса выполняется прямо на вал, а для приведения его в действие используется редуктор понижающего типа, подключённый к двигателю. При самостоятельной сборке дровокола желательно просмотреть видео и придерживаться следующих правил:

• нельзя насадку соединять напрямую с двигателем;
• ремённая или цепная передача должна размещаться в защитном кожухе;
• все части дровокола связанные с электричеством должны иметь хорошую изоляцию.

Скорость, с которой может вращаться насадка должна колебаться в пределах 200–350 об/мин. При уменьшении скорости резко падает производительность станка.

Особенности изготовления гидравлического колуна

Изготовление гидравлического дровокола своими руками намного сложнее винтового станка. Самым сложным узлом считается гидравлический механизм, в состав которого входит цилиндр с толкателем , узел распределения потоков жидкости, насосный механизм, резервуар с маслом и приводящий все узлы в движение двигатель.

Основой станка для колки дров является металлическая рама, в изготовлении которой используются прочные сорта стали. В процессе подготовки проекта рамы для дровокола, собираемого своими руками целесообразно предусмотреть её постановку на колёса . В дальнейшем такой станок будет легко транспортировать.

Перед непосредственным изготовлением дровокола важно ознакомиться с видео и оценить насколько это выгодно с экономической стороны. Если дрова нужны для декоративного камина или мангала, то их проще приобрести, чем застрачиваться на сооружение самодельного колуна.

Собрать устройство для колки древесины своими руками не слишком сложно, главное - подготовить необходимые составные части и механизмы. При этом самостоятельно проще изготавливать конусный колун, хотя его эффективность намного меньше, чем у самодельного гидравлического дровокола.

Ручная колка дров является тяжёлым и утомительным занятием, облегчить которое можно, применяя разные виды специальной техники, в том числе современные или самодельные дровоколы. Дровокол своими руками - нужное и доступное по цене приспособление, значительно облегчающее самостоятельную заготовку дров.

Что такое дровокол, история создания устройства и его назначение

Дровокол (англ. logsplitter) - станок, который предназначается для наколки дров. Такой тип инструмента часто называют дровокольным станком, колуном или станком для расколки дров. При этом дровокольные станки выполняют также торцовку дров и раскол их на отдельные поленья.

Первые механизмы для колки дров появились в Европе в XVI веке. Их приобретали владельцы крупных промышленных предприятий в целях создания тепловой энергии. Замена традиционного ручного труда помогала быстрее выполнять заготовку дров. С тех пор инженерами было создано несколько типов дровокольных станков, различающихся в первую очередь по принципу работы.

С небольшими объёмами заготовки дров справлялись обычными механическими дровоколами, которые отличались простотой конструкции, а также минимальным количеством сложных узлов. Самые простые механические дровоколы напоминали обычный колодезный журавль, но вместо ведра в данной конструкции закреплялся резак с ручками. Стоечное соединение и перекладины были шарнирными с применением хорошего смазочного материала. Принцип работы такой конструкции интуитивно понятен и предполагал установку чурбака на подставку с резким оттягиванием рычага вниз. Инерция резца набирала значительную силу, благодаря чему чурбак раскалывался, а весь процесс повторялся до получения полена нужной толщины.

Современные дровоколы чаще всего являются гидравлическими устройствами и широко используются для быстрого и лёгкого раскроя брёвен. Основное преимущество эксплуатации любого современного дровокола - максимально высокая безопасность, поэтому колуны бензинового или электрического типа по большинству показателей во много раз превосходят ставший уже традиционным топор.

Общая классификация

Все виды дровоколов отличаются методом укладки брёвен, объёмами перерабатываемой древесины, мобильностью и типом привода.

Горизонтальные

В горизонтальных моделях укладка бревна осуществляется внутрь горизонтального жёлоба, после чего уложенный элемент проталкивается по направлению к ножу. В некоторых инструментах бревно может лежать неподвижно внутри жёлоба, а сам нож двигается в его сторону. Горизонтальные модели могут быть на коротких ножках (настольные) и на длинных (для работы в полный рост).

Станок представляет собой прочную горизонтальную раму, на которую установлен желоб расколки с делительным ножом

Вертикальные

В вертикальных моделях бревно устанавливается вертикально, а сверху посредством гидравлического цилиндра толкается нож. КПД у этого станка выше, чем у горизонтальных моделей, что обусловлено отсутствием движения бревна в процессе раскола без создания дополнительного трения. Тем не менее работа с криво отпиленными элементами требует их ручного удерживания, что идёт в разрез с техникой безопасности эксплуатации этого оборудования.

Станок представляет собой прочную вертикальную конструкцию

Промышленные

Промышленные дровоколы, чаще всего оснащаемые электрическим двигателем, используются с двигателем на 220 или 380 В при мощности от 3 кВт или более.

Промышленные дровоколы очень мощные, способны справиться с огромными объемами заготовки дров

Бытовые дровоколы

Бытовые модели отличаются максимальной конструктивной простотой, предельной лёгкостью в эксплуатации и абсолютной непритязательностью в плане обслуживания.

Конструкция самого простого механического дровокола напоминает колодезный журавль

Виды по типу привода

С электрическим, бензиновым двигателем, с валом отбора мощности или с гидросистемой и комбинированным видом привода (по типу привода).

Бензиновые дровоколы подходят для предприятий средних размеров

Небольшой электрический дровокол отлично подойдет для бытового применения

Стационарные и мобильные

Первый вариант таких механизмов, как правило, представлен массивными промышленными моделями или целыми многофункциональными станками. Эксплуатация стационарного дровокола в бытовых условиях чаще всего совсем не целесообразна. Передвижные или мобильные модели комплектуются транспортировочными колёсами, которые значительно облегчают перемещение устройства практически в любое место работы и оптимально подходят для бытового применения.

Классификация самодельных дровоколов

Выполненные своими руками дровоколы могут быть механическими и снабжёнными обычным электрическим приводом гидравлического, реечного и винтового типа. Дровоколы конусные, винтовые представлены конусом «шуруп», который при «всверливании» в деревянную заготовку со стороны коры, выполняет её раскол на части или так называемые на поленья.

Внешние характеристики реечного и гидравлического привода дровокола

Реечного типа дровоколы раскалывают поленья благодаря удару рейки с наконечником в торцевую часть полена. Дровоколы гидравлические функционируют аналогично реечным моделям, но работа привода зависит от гидронасоса, и рассчитана на обработку больших, сучковатых чурбаков. Важно помнить, что гидравлические модели обладают значительными показателями мощности, соответственно, и самостоятельно изготовить их сложнее, чем более простые конусные конструкции.

Механический

Этот вариант устройства достаточно прост в изготовлении своими руками и последующей эксплуатации. Наиболее удачные варианты представлены агрегатами, устроенными по принципу рычага, включая модели дополненные пружиной, и инерционными устройствами на основе пары труб с разным диаметром. Устройство функционирует с использованием возвратного механизма, а благодаря наличию в конструкции мощных возвратных пружин обеспечивается очень большая производительность дровокола с быстрым возвращением механизма в исходное положение.

С электроприводом

Дровоколы, оснащённые электрическим приводом, могут иметь реечный, гидравлический и винтовой вариант исполнения.

Гидравлический вариант дровокола с вертикальным типом компоновки

Устройство реечного дровокола

Реечный вариант представлен следующими элементами:

• 1 - поворотный механизм для регулирования подъёма ножа по высоте;
• 2 - бак гидростанции;
• 3 - нож гидравлического колуна;
• 4 - стационарный лоток;
• 5 - раскалываемая заготовка;
• 6 - раскос фиксации в верхней части ножа;
• 7 - подвижная упорная пята;
• 8 - опора передняя гидравлического цилиндра;
• 9 - гидравлический распределитель;
• 10 - гидравлический цилиндр;
• 11 - опора задняя для гидроцилиндра;
• 12 - электрический двигатель;
• 13 - вводное устройство для электрической сети;
• 14 - заливной патрубок гидравлического бака;
• 15 - кронштейн для гидронасоса;
• 16 - рама.

Устройство винтового дровокола

В винтовом варианте исполнения дровокола размеры бура, а также оптимальные показатели угла наклона конуса, определяющие максимальные размеры разбиваемого полена, подбираются в индивидуальном порядке или в соответствии с табличными значениями.

Таблица: параметры дровоколов винтового типа

Пошаговые инструкции по изготовлению инструмента своими руками

Безусловно, самым простым и быстрым в самостоятельном изготовлении является механический тип инструмента, который не нуждается в использовании специальных узлов или какого-либо профессионального оборудования. Тем не менее дровокол с электроприводом имеет более широкое применение, он практичен и очень удобен в эксплуатации.

Механический вариант

Наиболее востребованной и простой в самостоятельном изготовлении является стандартная реечная конструкция.

Реечный дровокол самый простой в изготовлении

Дровокол с электроприводом

Для самостоятельного изготовления агрегата для колки дров с электрическим приводом следует подготовить материалы, представленные:

• стальной станиной для фиксации всех элементов установки;
• двигателем, мощность которого выбирается в соответствии с индивидуальными потребностями;
• валовым механизмом;
• понижающим редуктором;
• конусной насадкой с резьбой.

Могут использоваться три типа двигателей: коллекторные, с электронным видом управления или асинхронные, но последний вариант является наиболее востребованным и распространённым.

Простой, но функциональный механизм под незамысловатым названием «Морковка» легко изготавливается самостоятельно и не требует использования высокотехнологичных или слишком дорогостоящих деталей. Самостоятельное изготовление предполагает подготовку привода, простого редуктора с ремённой передачей, пары подшипников и вала, а также конуса с нарезанной резьбой и рамного стола.

Перед изготовлением дровокола ознакомьтесь со схемой его устройства

Привод с показателями мощности около 2 кВт и более можно демонтировать с любой старой стиральной машины, а самая сложная часть такой системы представлена конусом, который приобретается в готовом виде или изготавливается на заказ. Быстрое и лёгкое раскалывание деревянных чурок происходит благодаря процессу ввинчивания конуса в волокна древесины.

Менее популярна реечная конструкция, что обусловлено повышенным уровнем опасности при эксплуатации этого устройства. При этом рейка и пластина толкателя должны размещаться на каретке, перемещаемой по станине. Максимальное внимание потребуется уделить устойчивости рамы, а также качественным характеристикам устанавливаемой рейки.

Эксплуатация такой самодельной конструкции предполагает очень тщательный расчёт скорости вращения шестерёнки, которая передаёт усилие на рейку. Чаще всего колка чурбаков при помощи такого дровокола осуществляется легко и быстро. Оператор приводит устройство в движение при прижиме рейки к шестерёнке. В результате отпускания ручки, контакт с работающей шестерёнкой уменьшается, что обусловлено наличием пружины и срабатывание возвратного механизма.

Видеоматериалы по теме

https://www.youtube.com/embed/Qrh8eHnFD7E https://www.youtube.com/embed/iIiiUqyiaGM https://www.youtube.com/embed/BZXmsj8Nlkg

Меры предосторожности

Особого внимание и повышенной осторожности требует работа на электрических моделях дровокола:

• использовать дровокол можно только по прямому назначению;
• перед эксплуатацией нужно внимательно ознакомиться с инструкцией;
• нельзя эксплуатировать дровокол при наличии в зоне действия третьих лиц, в особенности детей или животных;
• при работе используются специальные перчатки, средства индивидуальной защиты органов слуха и зрения;
• нельзя оставлять работающую машину без присмотра;
• руки необходимо держать на достаточном расстоянии от режущего механизма;
• перед работой нужно убедиться в надёжной фиксации всех узлов;
• обслуживать, ремонтировать или транспортировать дровокол нужно в выключенном состоянии.

Запрещено раскалывать слишком крупные поленья или чурбаки с гвоздями и прочими посторонними предметами, способными вызвать поломку устройства. Перед эксплуатацией нужно проверить гидравлическую систему и убедиться в отсутствии протечек масла.

Преимущества и недостатки самодельных и покупных моделей дровоколов

Самодельные дровоколы, как правило, заметно уступают заводским установкам не только в плане мощности, но и по внешним данным.

Однако при необходимости обрабатывать небольшой объём древесины в условиях домашнего производства, сделанные своими руками устройства подходят очень хорошо и обладают рядом преимуществ, представленных:

• дешевизной по сравнению с профессиональными машинами;
• несложной самостоятельно сборкой с применением самых простых материалов;
• приобретением опыта по изготовлению бытовых устройств.

Тем не менее в процессе самостоятельной сборки должны в обязательном порядке учитываться все конструктивные особенности механизма, поэтому наряду с заводскими установками, все выполненные своими руками дровоколы соответствуют набору основных минимальных требований:

• стандартная минимальная мощность мотора - порядка 2кВт;
• изготовление всех стационарных и подвижных элементов на основе твёрдой стали или достаточно прочных сплавов;
• минимальное расстояние от конуса прибора до пола - 80–90 см;
• количество оборотов для установки в бытовом использовании - 400–500 в минуту.

Дровоколы можно не только изготовить самостоятельно, но также приобрести уже готовыми, в сборке. Принципиальная разница представлена ценой, так как стоимость достаточно мощных моделей составляет несколько десятков тысяч рублей. Основное достоинство такой заводской сборки состоит в том, что нет необходимости тратить время и силы на изготовление, а готовый агрегат более безопасен в работе. Габариты установки подбираются строго индивидуально, но стандартное исполнение дровокола предполагает соблюдение размеров Д/Ш/В на уровне 85/40/65 см.

Простой механический, сабельный и ножной рыжачный дровокол

Таблица: сравнение дровоколов заводской сборки

Как показывает практика эксплуатации, самодельное дровокольное устройство вполне может быть настроено на удобную работу и практичное использование, обходится такая конструкция, выполненная своими руками, на порядок дешевле готовых и современных заводских изделий.

При наличии необходимых материалов вполне можно изготовить своими руками один из вариантов простого механического дровокола или оснастить такое устройство электроприводом, что является оптимальным вариантом для работы с небольшим объёмом дров.

Множество для загородных построек функционируют на дровах. В 19-ом столетии рубка дров осуществлялась вручную, но с созданием механических дровоколов труд человека заметно облегчился. Самые первые приспособления были паровыми, и их невозможно было соорудить на дому. В настоящее время можно собрать дровокол своими руками. Чертежи, фото, инструкции помогут это сделать без особых проблем.

Подобное устройство позволяет справиться даже с большими поленьями и бревнами

Читайте в статье

Как выбрать дровокол: особенности изделия

Если в хозяйстве нужен дровокол, то важно решить: покупать ли готовое изделие или собрать его своими руками. При реализации последнего варианта потребуются определенные и навыки. Например, вы можете изучить каталог комплектующих для винтовых и конусных дровоколов какого-либо производителя и собрать самостоятельно надежный и производительный агрегат.

Другие варианты оборудования работают по принципу – мотор перемещает на полено специальные ножи, при оказании давления на которые бревно раскалывается. Чтобы создать качественное изделие стоит изучить информацию, как сделать дровокол своими руками и какой тип устройства лучше выбрать.

Установок работающих по данному принципу очень много и они различаются друг от друга по отдельным признакам:

• по методу укладки бревна. Есть вертикальные и горизонтальные механизмы. Устройства вертикального типа считаются более мощными и могут работать с толстыми бревнами, но для кривого полена стоит выбрать горизонтальный прибор;
• максимально возможные значения укладываемых дров. В зависимости от этого фактора оборудование делится на промышленное и бытовое;
• типы привода. Для бытового использования достаточно применить электрический агрегат с мощностью около 2,5 кВт.

Кроме того, значение имеет масса бытового инструмента. Подобное изделие можно сконструировать самостоятельно.

Классификация дровоколов

Чтобы разобраться с чертежами, фото и инструкциями созданного своими руками, следует знать, какие есть разновидности данных устройств.

Классификация дровоколов производится с учетом типа привода:

• простой вариант на бензиновом или дизельном топливе, который отличается автономностью и высокой эффективностью;
• для малых объемов рекомендуются устройства механического типа;
• к стационарным вариантам относятся модели, функционирующие на электричестве.

По конструктивным особенностям и принципу колки, дровокол бывает следующих видов:

• электрический дровокол с вертикальным расположением полена;

• устройство реечного типа;

• винтовой отличается большой мощностью;

• гидравлический.

Для применения в быту стоит выбрать гидравлические и винтовые варианты дровокола своими руками. Видео демонстрирует, как сделать такие изделия самостоятельно.

Характеристики моделей с конусообразным колуном

В электрических и дизельных аппаратах задействуется колун в виде конуса, который раскалывает ствол при помощи механического давления и за счет передвижения наконечника колуна. При этом не затрачиваются большие усилия и расход топлива минимален.

Аппарат состоит из следующих частей:

• мотор с мощностью 1,5 кВт, количеством оборотов около 400 и напряжением не более 380;
• станина представляет собой настольную поверхность, куда складываются дрова;
• редуктор применяется для контроля за оборотами.

Если решите делать такой дровокол своими руками, то чертежи, фото, инструкции к нему будет легко найти на страницах интерьера, а все составляющие можно найти по доступной цене. Подобные аппараты применяются для небольших , и .

Особенности гидравлического дровокола

При помощи гидравлической модели можно обработать значительный объем сырья за кратчайшие сроки. Работа аппарата выполняется за счет двигателя и гидравлического оборудования.

При сборке такой модели, стоит учитывать некоторые особенности:

• расположение бревен по вертикали или горизонтали;
• допустимые размеры;
• габариты цилиндра и особенности мотора, которые влияют на мощь раскалывания сырья;
• мощность мотора.

Подобный агрегат соорудить труднее, чем винтовое изделие. У данного аппарата производительность выше, его можно применять не только в бытовых целях, но и коммерческих.

Нюансы реечного варианта

В реечном устройстве колун фиксируется к рейке, которая перемещается при помощи зубчатой передачи. Бревно устанавливается между упорным устройством и колуном. Раскол бревна производится при надавливании на специальную ручку оборудования. После этого шестерни крепко сцепляются, а рейка с колуном передвигается вперед к бревну.

Обратное перемещение сдвигает колун в исходное положение, и расколотое полено убирается. Подобный аппарат функционирует от электрического мотора и не требует сложного обслуживания.

Для реечного агрегата важными считаются такие параметры:

• возможная длина полотна;
• разновидность колуна;
• сила, которая применяется к заготовке.

Комментарий

Специалист по подбору инструмента «ВсеИнструменты.ру»

"Реечный дровокол можно приобрести в заводской комплектации. Конусные или винтовые модели не предлагаются в сборке. Отдельно можно найти конус из стали, а остальные части набрать из подручных средств.

Пошаговые инструкции: особенности сборки

В домашних условиях можно собрать любой дровокол своими руками: чертежи, фото, инструкции помогут сделать это правильно. К каждой модели требуется отдельный подход.

Как производится сборка реечного дровокола своими руками: наглядные чертежи, инструкции и фото

Из описания видно, что реечную конструкцию можно смонтировать своими руками. Для этого стоит придерживаться определенных рекомендаций и последовательности работ:

Изображение	Этапы работ
	Выбор чертежа.
	Подготовка необходимых материалов.
	Сборка станины. Важным элементом является несущая рама, ее выполняют из швеллера, двутавра или профильной трубы.
	Монтаж конструктивных деталей. Выполняется установка толкательного механизма. Можно установить дополнительные детали: , защитную муфту.
	Колун следует выбирать четырехрезцовый.

Реечный агрегат лучше оборудовать устройством укладки горизонтального направления, которое делается в виде желоба.

Особенности монтажа гидравлического дровокола своими руками: простые инструкции, чертежи и фото

Сборка гидравлической модели отличается сложностью из-за механизма. Понадобится найти масляной бак, специальный цилиндр, узел управления потоками жидкости и .

Прежде всего, делается рама. Ее лучше монтировать на колеса или шасси, чтобы перемещать устройство в нужное место. На раму крепится основная гидравлическая часть. Вместо ножа приспосабливается конусный клин, который перемещается к бревну при помощи центрального винта.

Большей производительностью характеризуются колуны с двигателями. Для их монтажа требуется гидроцилиндр, бак для масла, блок управления и электродвигатель. Подобное устройство работает быстрее, чем механизм с домкратом. При этом требуется меньше усилий.

При помощи кнопки управления передается команда распределительному устройству на подачу жидкости в полость цилиндра. В результате этого, упорная пятка передвигается в нужном направлении.

Подобная конструкция не обладает большой скоростью работы, но отличается определенным удобством.

Полезная информация! Чаще всего, гидравлическая установка берется от трактора. Также используется двигатель с бензиновым приводом.

Как соорудить модель винтового дровокола своими руками: чертежи

Проще всего самостоятельно собрать винтовой агрегат. Для этого нужно купить винтовой конус для дровокола. Также понадобится мощный , крепкая станина, понижающий редуктор и вал.

Прежде всего, к станине монтируется двигатель и редуктор. На вал крепится конус, а сам механизм подключается к понижающему редуктору с помощью мотора. При сборке следует учитывать важные моменты:

• насадку нельзя напрямую монтировать к мотору;
• если нет навыков электрика, то электрические механизмы должен делать высококвалифицированный специалист;
• ременная и цепная передачи защищаются специальным кожухом;
• минимальная скорость вращения колуна – 250-300 оборотов в минуту.

Подобный тип дровокола работает с помощью вращающегося металлического конуса, раскалывающего бревна за счет специальной резьбы. При сборке винтовой модели с конусообразным колуном необходимо правильно подобрать конус в зависимости от используемых бревен. Основание для устройства имеет вид рабочей площадки с закрепленным валом колуна. К столу приваривается киль, позволяющий избегать попадания частиц под вращающийся механизм. Монтируются силовые опоры, и колун устанавливается в рабочее положение. Затем подсоединяется двигатель.

Пользуется популярностью модель дровокола с двигателем от . Можно использовать три типа моторов: асинхронные, коллекторные или с электронным управлением. Самым распространенным вариантом считаются асинхронные моторы. В старых моделях есть отдельная обмотка для запуска.

Дровокол на дачном участке - это решение огромной проблемы. Рубить топором большой объем дров - занятие тяжелое, требующее много времени. Поэтому многие жители загородных поселков сегодня пользуются именно дровоколами. Правда, готовый заводской станок стоит немалых денег, поэтому умельцы сами изготавливают это оборудование, используя детали и узлы от других станков или бытовой техники.

Сегодня существует две разновидности дровоколов, в основе которых лежат два разных рабочих органа. Это колун (острая, в виде ножа, вертикально установленная пластина), на который деревянную чурку с усилием надвигает толкатель. Такой дровокол называют реечным. И конус, на котором нарезана винтовая резьба. Сделать тот и другой дровокол своими руками (чертежи используя) не проблема. Главное найти все необходимые детали, основными из которых являются двигатель и рабочий орган.

Винтовой дровокол

Из двух вышеобозначенных конструкций, самый простой - винтовой дровокольный станок. Если вы посмотрите на рисунок ниже, то вы поймете, из чего его собирают, и как он работает. Это на самом деле простая конструкция без сложных узлов. В его состав входят электродвигатель, конус винтовой, пара подшипников, вал и редуктор. Кстати, последний может быть в виде ременной передачи, цепной, может быть использован заводской редуктор с зубчатой передачей.

Что касается мотора, то оптимальный вариант - это электрический, хотя можно установить и бензиновый, если собирается большая дровокольная установка. Кстати, можно для небольшого станка использовать двигатель от старой стиральной машинки, работающего от напряжения 220 вольт. Он хоть и маломощный, но установив хороший редуктор, можно увеличить его мощность в два-три раза. Здесь главное - правильно подобрать оба элемента. К примеру, можно установить на валу двигателя малый по размерам шкив, а на вал, на который насажен конус, установить большого диаметра шкив. И чем разница между диаметрами шкивов будет больше, тем мощнее будет дровокол.

Внимание! Очень важный показатель - скорость вращения рабочего органа. Она не должна превышать 500 об/мин. Поэтому необходимо правильно подобрать редуктор к электрическому двигателю.

Теперь о выборе подшипников. В принципе, подойдут любые, главное, чтобы изготавливаемый под них вал соответствовал действующим на него нагрузкам. Для небольших дровоколов можно установить вал диаметром 25-30 мм. Соответственно под него подбираются подшипники с внутренним диаметром, соответствующим внешнему диаметру самого вала.

Сами подшипники устанавливаются на дровокол в специальном корпусе из чугуна или стали. Корпус может быть отдельным для каждого подшипника или единым для двух сразу. Можно заказать корпус токарю, но лучше приобрести б/у конструкции, которые всегда найдутся на любой свалке металлолома.

Крепятся подшипники к станине с помощью болтов. Сама станина в месте установки должна быть очень прочной, поэтому именно в местах крепления под корпуса подшипников устанавливается металлический профиль (уголок, швеллер), который к станине дровокола приваривается электросваркой. Сама основа станка собирается из труб или уголков.

И самый главный элемент дровокола винтового с двигателем 220 вольт - это конус. Начнем с того, что изготавливают его из инструментальной стали, очень прочной. Поэтому самостоятельно его сделать, даже токарю в домашних условиях, непросто. Но этого делать и не надо, потому что винтовые конуса сегодня продаются свободно. Важно - правильно его выбрать по размеру, потому что от этого будет зависеть, какие чурки можно резать. Вот соотношение размеров конуса с размерами разрезаемых бревен, при одинаковой длине инструмента.

• Диаметр -70 мм, размер скоса - 1,1. При таких параметрах глубина раскола будет составлять 450 мм.
• Диаметр - 80 мм, скос - 1,2, глубина раскола - 550 мм.
• Диаметр - 100 мм, скос - 1,5, глубина раскола - 750 мм.

На фото выше показаны размеры конуса, а также описаны показатели винтовой резьбы. Особое внимание направлению нарезки резьбы. Она должна быть левой. То есть, при вкручивании конуса, он должен врезаться в полено, при этом тянуть его на себя. По сути, с помощью резьбы выполняется дополнительное движение заготовки - поступательное. При том, как сам рабочий орган вращается. Это очень важно для конусных дровоколов (220 вольт) бытового типа, потому что у них будет отсутствовать подающий узел. Все будет производиться вручную. Именно этот вариант создаст условия, при которых не нужно будет использовать большое давление на разрезаемую деревянную чурку.

Выбор конуса зависит от его конструкции. Их две: с хвостовиком и с внутренним посадочным отверстием. В первом случае в валу, на который конус будет устанавливаться, сверится с торца отверстие под размер диаметра хвостовика. Последний вставляется в отверстие вала и крепится в нем при помощи стопорного винта, который вкручивается сбоку вала. Во втором случае сам вал вставляется в посадочное отверстие конуса, где закрепляется двумя стопорными винтами (болтами). На фото ниже показана вторая конструкция винтового конуса.

Размеры дровокола

Схема расположения узлов и деталей дровокола может быть произвольной. Здесь нет каких-то строгих ограничений. Главное - удобство его эксплуатации, поэтому высота станка должна соответствовать росту человека. Есть, правда, средне рекомендованные габариты, которые можно взять за основу сборки.

• Длина станка - 85 см.
• Высота - 65 см.
• Ширина - 45 см.

Специалисты еще рекомендуют устанавливать двигатель под столом, на котором будет производиться резка древесины. Во-первых, это уменьшит длину дровокольного станка, во-вторых, стол - это защита мотора от стружек и щепок, которые летят в процессе резки. Если в конструкции оборудования присутствуют открытые вращающиеся детали (ремни, цепи, полумуфты, соединяющие вращательные элементы двух узлов), то их необходимо обязательно закрыть. Таковы требования техники безопасности.

Что касается используемого для изготовления дровокола материала, то лучше всего для этого использовать металлические уголки размером 40х40 мм и листовую сталь толщиною 1 мм.

Кстати, данная конструкция дровокола позволяет не использовать электрический или бензиновый двигатель. Можно вообще отказаться от мотора, использовав силу человека. Для этого к редуктору надо прикрепить рукоятку, которой и надо будет крутить вал. Такой механический дровокол прост, но неудобен в эксплуатации, потому что для рубки дров придется участвовать двум людям: один крутит ручку, второй подает чурки.

Упрощенная конструкция винтового дровокола

Как вы сами смогли убедиться, изготовить винтовой дровокол своими руками несложно. Конечно, если есть возможность найти все вышеперечисленные детали к станку. Но есть вариант более простой. Для него нет необходимости использовать редуктор и подшипники, промежуточный вал и сложную станину. Все, что вам потребуется, это двигатель и винтовой конус. Чтобы вы поняли, о чем идет речь, посмотрите на фото ниже, где показан этот простой дровокол.

То есть, на вал электродвигателя насаживается конус, который крепится на нем двумя стопорными винтами. Их концы входят в пазовую канавку вала. И это очень надежное крепление. Единственное, на что необходимо обратить внимание, это на сам электродвигатель.

• Его мощность должна быть в пределах 4 кВт. Мощнее не надо.
• Скорость вращения вала должна быть в пределах 750 об/мин, лучше меньше.

Габариты двигателя значения не имеют, он может быть небольших размеров, но мотор можно приподнять, установив под него маленькую станину или подставки из металлического кругляка. На фото выше видно, что двигатель, наоборот, опустили, потому что высота вала была очень большой.

Заготовка дров требует значительных усилий: их нужно распилить, наколоть, сложить в для просушки. Больше всего сил уходит на то, чтобы дрова наколоть. Облегчить и ускорить процесс может дровокол. Представлены они в достаточном количестве, но стоят солидных денег. В тоже время, сделать простейший дровокол своими руками можно из металлолома — труб, уголков и т.п. На все потребуется буквально несколько тысяч — если нет металла, его придется купить.

Механические дровоколы

Если объемы заготовки дров небольшие, с ними легко справится механический дровокол. Отличаются они простотой конструкции, минимальным количеством сложных узлов, а также тем, что затраты минимальны, даже если в хозяйстве нет подходящих железяк.

Простой дровокол своими руками: механика

Самый простой механический дровокол напоминает колодезный журавль. Конструкция один к одному, только вместо ведра закреплен резак и ручки. Соединение стойки (стоек) и перекладины можно сделать самым простым — шарнирным. Потребуется только хорошая смазка.

Принцип работы, наверное всем понятен. Чурбак ставят на подставку, резко тянут вниз рычаг, за счет силы инерции резец набирает значительную силу и раскалывает чурбак. Процесс повторяется до тех пор, пока не получатся поленья требуемой толщины.

Такой механический дровокол своими руками собрать просто, причем, буквально, из того, что есть — трубы, уголок любого размера, в качестве резака можно использовать даже топор. К тому же такую конструкцию можно сделать разборной — чтобы была возможность его переносить.

Минусов немало. Колка дров требует значительных усилий. Причем больше усилий прикладывается чтобы остановить ход колуна после того, как полено развалилось. Второй минус — подобный дровокол занимает солидную площадь, ведь чем длиннее рычаг, тем меньше усилий надо прикладывать. Тем не менее, даже такое примитивное механическое приспособление намного снижает трудоемкость процесса.

Один из вариантов — колун приварен к квадратной трубе, залитой бетоном

В данной конструкции колун должен быть тяжелым. Потому само лезвие приваривают к цельнометаллической болванке. Более доступный вариант — приварить к трубе (круглой или квадратной) и залить ее бетоном. Согласитесь, сделать такой дровокол своими руками по силам любому, кто умеет обращаться со

Пружинный дровокол

Есть доработанная конструкция ручного механического дровокола, которая, при меньших размерах, колет дрова лучше, требует меньших усилий. В этой модели основной рабочий узел — пружина, которая закреплена на станине, а верхняя ее часть упирается в стационарную перекладину, на которой закреплен колун.

В этой конструкции основное усилие — удержать колун после того как полено раскололось — принимает на себя пружина. Соответственно, главное — подобрать пружину и упор так, чтобы прилагались минимальные усилия, но они были достаточными для того чтобы расколоть даже сложные, суковатые чурбаки. Упор под пружину можно сделать подвижным. Тогда можно подстраивать параметры под конкретные условия. Реально же «перенастройка» требуется под конкретного человека. Если работать с орудием будет один человек, то можно делать все стационарно, подобрав высоту опытным путем.

Не менее важно сделать подвижное сочленение рамы и рычага, на котором закреплен колун. Лучший вариант — подшипники. Они должны быть качественными, желательно — самовыравнивающиеся.

Минимальная высота самодельного дровокола — около 800 мм. Но тогда или придется работать наклонившись, или устанавливать станок на стол/станину. Более комфортный вариант, требующий минимальных усилий, — сделанный под свой рост. Определяете, на какой высоте вам удобно чтобы стояло полено, к этой цифре добавляете высоту самого чурбака, получаете высоту станины. В этом случае тоже придется наклоняться, но только когда устанавливаете чурку на подставку, а не каждый раз, как опускается колун.

Можно работать одной рукой или придумать зажим для установки поленьев (более безопасно) Узел подвижного сочленения и крепление пружины — вариантов несколько

Чтобы добавить конструкции мобильности, варят станину, с одной стороны которой закреплены колеса, на второй приварены упоры. Сделать такой дровокол своими руками несколько сложнее, но, если есть пружина и подшипники — это такая уж и сложная задача.

Дровокол инерционный вертикальный

Еще один несложный вариант для самостоятельного изготовления. Чтобы сделать такой дровокол своими руками нужны две трубы большего и меньшего диаметра. Еще потребуется тяжелая пластина — основание, и, собственно, колющая часть — резак/колун.

Конструкция — одна из самых простых, усилия требуются небольшие. На массивной платформе закрепляется толстостенная труба, а лучше — штырь. Высота — около метра. Это ведущая труба. По ней свободно движется колун, который приварен к кольцам трубы чуть большего диаметра, чем ведущая труба. Колет дрова он следующим образом: поднимаете вверх колун и отпускаете его. Можно немного придать ускорение вниз. За счет силы тяжести полено раскалывается.

Тяжелый колун — вот залог успеха в этой модели

Но этот механический дровокол сразу раскалывает далеко не все чурбаки. Чтобы увеличить его эффективность, на колун можно сделать утяжелитель. Его можно «добавлять» при необходимости. Второй вариант — ударить пару раз по колону молотком. Этот способ хорош, если резец застрял в древесине. Альтернатива — поднять вместе чурбаком вверх и резко опустить. Но молотком махнуть легче.

Дровоколы с электроприводом

Ручной дровокол, конечно, облегчает заготовку дров, но все равно требует солидных физических усилий. Не столько, сколько их расходуют махая обычным колуном, но все-таки… Сделать усилия еще меньшими помогает электромотор. На его основе делают дровоколы различных конструкций. Но сделать такой дровокол своими руками сложнее. Тут и устройство более сложное, и требуется хоть минимальные знания электрики -желательно .

Винтовой (конусный)

Одна из самых распространенных моделей — конусный или винтовой дровокол. Отличие между ними только в отсутствии/наличии резьбы на колющем элементе, который в данной модели выполнен в виде конуса.

Чурбаки раскалываются за счет того, что вращаемый мотором конус врезается в древесины, постепенно разрывая на части. У больших чурбаков откалывают сначала края, затем разрывают середину.

Параметры конуса и резьбы

Сначала режущую часть вытачивали в виде гладкого конуса. Если использовать гладкий конус, при работе приходится довольно сильно налегать на чурбак, чтобы цилиндр «вгрызался» в древесину. Намного легче идет процесс, если на его поверхности нарезана резьба. В таком случае чурбак как-бы накручивается на винт, а потом раскалывается.

Основное — правильно сделать конус с резьбой. Если есть токарный станок и опыт работы можно попытаться сделать самостоятельною. Если нет — придется заказывать. Резьбу делают разной, но оптимальными признаны такие параметры: шаг 7 мм, глубина 3 мм (минимум — 2 мм). Еще важный момент — глубина посадочного места на редуктор мотора — не менее 70 мм.

Если есть конус с нарезанной резьбой, изготовить этот дровокол своими руками не составит особого труда.

Электромотор и редуктор

Нужен электромотор достаточно мощный (2 кВт и выше или 5-9 л/с), но с небольшой частотой вращения: 250-600 об/мин. При 250 оборотах и ниже колет очень медленно, а если обороты больше 500 — работать опасно, та как может вырвать полено из рук.

Если удалось найти движок с такими параметрами, можно сделанную пику (винт) насадить непосредственно на коленвал (на фото выше). Если оборотов больше, надо ставить понижающий редуктор или делать цепную или ременную передачу для снижения частоты вращения.

Соотношение высчитываете в зависимости от оборотов движка. Например, есть двигатель на 900 оборотов. Сделав редуктор 1:2 получим 450 оборотов/мин. Как раз оптимальный вариант.

Передачи могут быть ременные или цепные. Цепные работают в разы громче, требуют постоянной мазки, да и выточить звездочки с нужными параметрами стоит, обычно, дороже. Ременная передача желательна двойная (как на фото выше). В этом случае меньше будет проскальзываний.

Цепная передача более шумная, но более надежная «Удлиннитель» для винта — чтобы рабочее пространство было подальше от мотора или ремней/цепей

Где расположить мотор

Если конструкция предусматривает наличие передачи, мотор лучше поставить внизу, а сам винт закрепить на рабочей поверхности. Высоту рабочей поверхности выбираете под свой рост, чтобы не пришлось работать в наклоне.

Более безопасная модель. Сделать такой дровокол своими руками — значительно облегчить себе жизнь

Есть еще такой параметр, как высота расположения винта над рабочей поверхностью. Зазор от стола до цилиндра должен быть в районе 8-20 см. Выше располагать не стоит — может повернуть чурбаки малого диаметра. Оптимальное расстояние — 8-12 см. Даже маломерные чурбаки не поворачиваются.

Гидравлический дровокол

Гидравлический дровокол — самый мощный, но и самый сложный и дорогой в изготовлении. Кроме станины, двигателя и режущих ножей, нужен гидравлический цилиндр достаточной мощности. Стоят они стоят недешево. К тому же нужны еще масляный бак и насос.

Гидравлический колун для дров развивает солидные усилия, потому при его изготовлении используется металл значительной толщины — 6-10 мм в зависимости от мощности привода. Развиваемого усилия вполне хватает чтобы за один раз развалить чурку на 6-8 поленьев. Потому ножи изготавливают в виде «звездочки».

При изготовлении ножей их разносят друг от друга на несколько сантиметров. Так, чтобы в работе был только один. Например, сначала — горизонтальный, затем — вертикальный, потом — правый и в конце — левый. При этом каждый из ножей усиливайте, приваривая сзади усиливающие пластины. Сталь желательно использовать жесткую, предварительно ее заточив по тому же принципу, что и на колунах.

Видео по теме
