Как самому смастерить дровокол. Изготовление дровокола своими руками. Самодельный дровокол – что и как делать

Ручная колка дров является тяжёлым и утомительным занятием, облегчить которое можно, применяя разные виды специальной техники, в том числе современные или самодельные дровоколы. Дровокол своими руками - нужное и доступное по цене приспособление, значительно облегчающее самостоятельную заготовку дров.

Что такое дровокол, история создания устройства и его назначение

Дровокол (англ. logsplitter) - станок, который предназначается для наколки дров. Такой тип инструмента часто называют дровокольным станком, колуном или станком для расколки дров. При этом дровокольные станки выполняют также торцовку дров и раскол их на отдельные поленья.

Первые механизмы для колки дров появились в Европе в XVI веке. Их приобретали владельцы крупных промышленных предприятий в целях создания тепловой энергии. Замена традиционного ручного труда помогала быстрее выполнять заготовку дров. С тех пор инженерами было создано несколько типов дровокольных станков, различающихся в первую очередь по принципу работы.

С небольшими объёмами заготовки дров справлялись обычными механическими дровоколами, которые отличались простотой конструкции, а также минимальным количеством сложных узлов. Самые простые механические дровоколы напоминали обычный колодезный журавль, но вместо ведра в данной конструкции закреплялся резак с ручками. Стоечное соединение и перекладины были шарнирными с применением хорошего смазочного материала. Принцип работы такой конструкции интуитивно понятен и предполагал установку чурбака на подставку с резким оттягиванием рычага вниз. Инерция резца набирала значительную силу, благодаря чему чурбак раскалывался, а весь процесс повторялся до получения полена нужной толщины.

Современные дровоколы чаще всего являются гидравлическими устройствами и широко используются для быстрого и лёгкого раскроя брёвен. Основное преимущество эксплуатации любого современного дровокола - максимально высокая безопасность, поэтому колуны бензинового или электрического типа по большинству показателей во много раз превосходят ставший уже традиционным топор.

Общая классификация

Все виды дровоколов отличаются методом укладки брёвен, объёмами перерабатываемой древесины, мобильностью и типом привода.

Горизонтальные

В горизонтальных моделях укладка бревна осуществляется внутрь горизонтального жёлоба, после чего уложенный элемент проталкивается по направлению к ножу. В некоторых инструментах бревно может лежать неподвижно внутри жёлоба, а сам нож двигается в его сторону. Горизонтальные модели могут быть на коротких ножках (настольные) и на длинных (для работы в полный рост).

Станок представляет собой прочную горизонтальную раму, на которую установлен желоб расколки с делительным ножом

Вертикальные

В вертикальных моделях бревно устанавливается вертикально, а сверху посредством гидравлического цилиндра толкается нож. КПД у этого станка выше, чем у горизонтальных моделей, что обусловлено отсутствием движения бревна в процессе раскола без создания дополнительного трения. Тем не менее работа с криво отпиленными элементами требует их ручного удерживания, что идёт в разрез с техникой безопасности эксплуатации этого оборудования.

Станок представляет собой прочную вертикальную конструкцию

Промышленные

Промышленные дровоколы, чаще всего оснащаемые электрическим двигателем, используются с двигателем на 220 или 380 В при мощности от 3 кВт или более.

Промышленные дровоколы очень мощные, способны справиться с огромными объемами заготовки дров

Бытовые дровоколы

Бытовые модели отличаются максимальной конструктивной простотой, предельной лёгкостью в эксплуатации и абсолютной непритязательностью в плане обслуживания.

Конструкция самого простого механического дровокола напоминает колодезный журавль

Виды по типу привода

С электрическим, бензиновым двигателем, с валом отбора мощности или с гидросистемой и комбинированным видом привода (по типу привода).

Бензиновые дровоколы подходят для предприятий средних размеров

Небольшой электрический дровокол отлично подойдет для бытового применения

Стационарные и мобильные

Первый вариант таких механизмов, как правило, представлен массивными промышленными моделями или целыми многофункциональными станками. Эксплуатация стационарного дровокола в бытовых условиях чаще всего совсем не целесообразна. Передвижные или мобильные модели комплектуются транспортировочными колёсами, которые значительно облегчают перемещение устройства практически в любое место работы и оптимально подходят для бытового применения.

Классификация самодельных дровоколов

Выполненные своими руками дровоколы могут быть механическими и снабжёнными обычным электрическим приводом гидравлического, реечного и винтового типа. Дровоколы конусные, винтовые представлены конусом «шуруп», который при «всверливании» в деревянную заготовку со стороны коры, выполняет её раскол на части или так называемые на поленья.

Внешние характеристики реечного и гидравлического привода дровокола

Реечного типа дровоколы раскалывают поленья благодаря удару рейки с наконечником в торцевую часть полена. Дровоколы гидравлические функционируют аналогично реечным моделям, но работа привода зависит от гидронасоса, и рассчитана на обработку больших, сучковатых чурбаков. Важно помнить, что гидравлические модели обладают значительными показателями мощности, соответственно, и самостоятельно изготовить их сложнее, чем более простые конусные конструкции.

Механический

Этот вариант устройства достаточно прост в изготовлении своими руками и последующей эксплуатации. Наиболее удачные варианты представлены агрегатами, устроенными по принципу рычага, включая модели дополненные пружиной, и инерционными устройствами на основе пары труб с разным диаметром. Устройство функционирует с использованием возвратного механизма, а благодаря наличию в конструкции мощных возвратных пружин обеспечивается очень большая производительность дровокола с быстрым возвращением механизма в исходное положение.

С электроприводом

Дровоколы, оснащённые электрическим приводом, могут иметь реечный, гидравлический и винтовой вариант исполнения.

Гидравлический вариант дровокола с вертикальным типом компоновки

Устройство реечного дровокола

Реечный вариант представлен следующими элементами:

• 1 - поворотный механизм для регулирования подъёма ножа по высоте;
• 2 - бак гидростанции;
• 3 - нож гидравлического колуна;
• 4 - стационарный лоток;
• 5 - раскалываемая заготовка;
• 6 - раскос фиксации в верхней части ножа;
• 7 - подвижная упорная пята;
• 8 - опора передняя гидравлического цилиндра;
• 9 - гидравлический распределитель;
• 10 - гидравлический цилиндр;
• 11 - опора задняя для гидроцилиндра;
• 12 - электрический двигатель;
• 13 - вводное устройство для электрической сети;
• 14 - заливной патрубок гидравлического бака;
• 15 - кронштейн для гидронасоса;
• 16 - рама.

Устройство винтового дровокола

В винтовом варианте исполнения дровокола размеры бура, а также оптимальные показатели угла наклона конуса, определяющие максимальные размеры разбиваемого полена, подбираются в индивидуальном порядке или в соответствии с табличными значениями.

Таблица: параметры дровоколов винтового типа

Пошаговые инструкции по изготовлению инструмента своими руками

Безусловно, самым простым и быстрым в самостоятельном изготовлении является механический тип инструмента, который не нуждается в использовании специальных узлов или какого-либо профессионального оборудования. Тем не менее дровокол с электроприводом имеет более широкое применение, он практичен и очень удобен в эксплуатации.

Механический вариант

Наиболее востребованной и простой в самостоятельном изготовлении является стандартная реечная конструкция.

Реечный дровокол самый простой в изготовлении

Дровокол с электроприводом

Для самостоятельного изготовления агрегата для колки дров с электрическим приводом следует подготовить материалы, представленные:

• стальной станиной для фиксации всех элементов установки;
• двигателем, мощность которого выбирается в соответствии с индивидуальными потребностями;
• валовым механизмом;
• понижающим редуктором;
• конусной насадкой с резьбой.

Могут использоваться три типа двигателей: коллекторные, с электронным видом управления или асинхронные, но последний вариант является наиболее востребованным и распространённым.

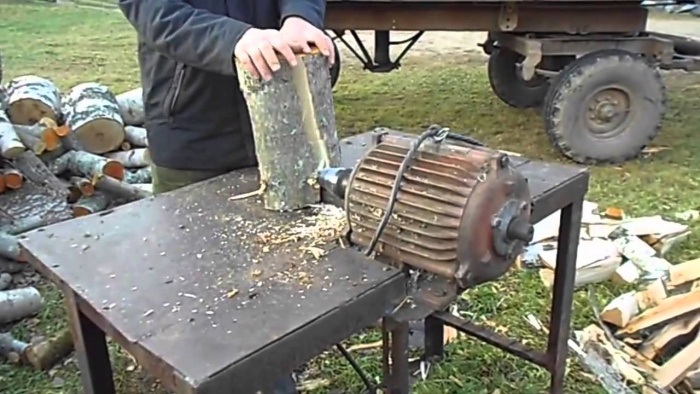

Простой, но функциональный механизм под незамысловатым названием «Морковка» легко изготавливается самостоятельно и не требует использования высокотехнологичных или слишком дорогостоящих деталей. Самостоятельное изготовление предполагает подготовку привода, простого редуктора с ремённой передачей, пары подшипников и вала, а также конуса с нарезанной резьбой и рамного стола.

Перед изготовлением дровокола ознакомьтесь со схемой его устройства

Привод с показателями мощности около 2 кВт и более можно демонтировать с любой старой стиральной машины, а самая сложная часть такой системы представлена конусом, который приобретается в готовом виде или изготавливается на заказ. Быстрое и лёгкое раскалывание деревянных чурок происходит благодаря процессу ввинчивания конуса в волокна древесины.

Менее популярна реечная конструкция, что обусловлено повышенным уровнем опасности при эксплуатации этого устройства. При этом рейка и пластина толкателя должны размещаться на каретке, перемещаемой по станине. Максимальное внимание потребуется уделить устойчивости рамы, а также качественным характеристикам устанавливаемой рейки.

Эксплуатация такой самодельной конструкции предполагает очень тщательный расчёт скорости вращения шестерёнки, которая передаёт усилие на рейку. Чаще всего колка чурбаков при помощи такого дровокола осуществляется легко и быстро. Оператор приводит устройство в движение при прижиме рейки к шестерёнке. В результате отпускания ручки, контакт с работающей шестерёнкой уменьшается, что обусловлено наличием пружины и срабатывание возвратного механизма.

Видеоматериалы по теме

https://www.youtube.com/embed/Qrh8eHnFD7E https://www.youtube.com/embed/iIiiUqyiaGM https://www.youtube.com/embed/BZXmsj8Nlkg

Меры предосторожности

Особого внимание и повышенной осторожности требует работа на электрических моделях дровокола:

• использовать дровокол можно только по прямому назначению;
• перед эксплуатацией нужно внимательно ознакомиться с инструкцией;
• нельзя эксплуатировать дровокол при наличии в зоне действия третьих лиц, в особенности детей или животных;
• при работе используются специальные перчатки, средства индивидуальной защиты органов слуха и зрения;
• нельзя оставлять работающую машину без присмотра;
• руки необходимо держать на достаточном расстоянии от режущего механизма;
• перед работой нужно убедиться в надёжной фиксации всех узлов;
• обслуживать, ремонтировать или транспортировать дровокол нужно в выключенном состоянии.

Запрещено раскалывать слишком крупные поленья или чурбаки с гвоздями и прочими посторонними предметами, способными вызвать поломку устройства. Перед эксплуатацией нужно проверить гидравлическую систему и убедиться в отсутствии протечек масла.

Преимущества и недостатки самодельных и покупных моделей дровоколов

Самодельные дровоколы, как правило, заметно уступают заводским установкам не только в плане мощности, но и по внешним данным.

Однако при необходимости обрабатывать небольшой объём древесины в условиях домашнего производства, сделанные своими руками устройства подходят очень хорошо и обладают рядом преимуществ, представленных:

• дешевизной по сравнению с профессиональными машинами;
• несложной самостоятельно сборкой с применением самых простых материалов;
• приобретением опыта по изготовлению бытовых устройств.

Тем не менее в процессе самостоятельной сборки должны в обязательном порядке учитываться все конструктивные особенности механизма, поэтому наряду с заводскими установками, все выполненные своими руками дровоколы соответствуют набору основных минимальных требований:

• стандартная минимальная мощность мотора - порядка 2кВт;
• изготовление всех стационарных и подвижных элементов на основе твёрдой стали или достаточно прочных сплавов;
• минимальное расстояние от конуса прибора до пола - 80–90 см;
• количество оборотов для установки в бытовом использовании - 400–500 в минуту.

Дровоколы можно не только изготовить самостоятельно, но также приобрести уже готовыми, в сборке. Принципиальная разница представлена ценой, так как стоимость достаточно мощных моделей составляет несколько десятков тысяч рублей. Основное достоинство такой заводской сборки состоит в том, что нет необходимости тратить время и силы на изготовление, а готовый агрегат более безопасен в работе. Габариты установки подбираются строго индивидуально, но стандартное исполнение дровокола предполагает соблюдение размеров Д/Ш/В на уровне 85/40/65 см.

Простой механический, сабельный и ножной рыжачный дровокол

Таблица: сравнение дровоколов заводской сборки

Как показывает практика эксплуатации, самодельное дровокольное устройство вполне может быть настроено на удобную работу и практичное использование, обходится такая конструкция, выполненная своими руками, на порядок дешевле готовых и современных заводских изделий.

При наличии необходимых материалов вполне можно изготовить своими руками один из вариантов простого механического дровокола или оснастить такое устройство электроприводом, что является оптимальным вариантом для работы с небольшим объёмом дров.

Дровокол, безусловно, агрегат весьма полезный в хозяйстве. Особо интересен он жителям сел и поселков, отапливающих помещения с помощью дровяных печей. Однако далеко не каждый готов выложить за него круглую сумму, тем более что при желании этот нехитрый механизм можно изготовить своими руками.

Самой простой конструкцией обладают конусные дровоколы, основой которой является стальной конус с резьбой, вращаемый электродвигателем.

Наиболее сложным элементом этой конструкции является конус, который необходимо выточить на токарном станке(см. чертеж).

После изготовления самого конуса согласно представленному чертежу, на нем нарезается левая упорная резьба.

В случае если нет возможности выточить конус на станке или заказать его, эту деталь можно самостоятельно изготовить и с помощью болгарки.

Тем более что нет необходимости особо точно выдерживать заданные размеры. В этом случае просто необходимо изначально насадить металлическую болгарку на шкив электродвигателя, и добившись ее свободного вращения, равномерно снимать металл.

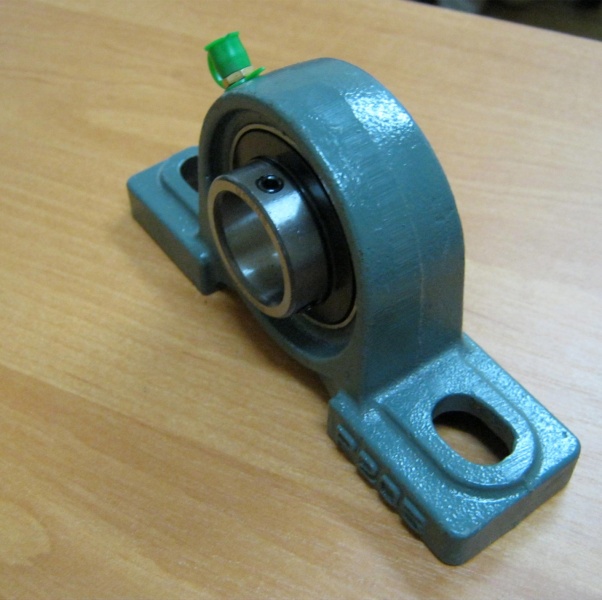

Готовый конус насаживается на вал с подшипниками соответствующего размера, на конце которого установлен фланец со звездочкой от колеса мотоцикла.

Резьбовой конус фиксируется на валу при помощи штифта или болта, что позволяет без труда снимать его с вала и выворачивать из чурбака в случае заклинивания.

Снятый с вала конус, застрявший в полене, можно легко вывернуть из древесины с использованием газового ключа.

Если же конус закреплен на валу намертво, в случае заклинивания возникает необходимость снимать приводную цепь, так как вал электродвигателя не всегда возможно повернуть в обратном направлении.

Между двигателем и валом можно установить распорку из труб и двух гаек, при помощи которой натягивается цепь.

Колун для дров - виды приспособлений, их сборка своими руками

В качестве опор вала можно использовать карданные опоры от «Жигулей».

При желании, электродвигатель можно заменить бензиновым агрегатом от мотоблока мощностью не менее 6 л.с., хотя для конусных дровоколов предпочтительней применение электромоторов мощностью не менее 2-3 кВт, с частотой вращения не менее 250 оборотов в минуту.

Принцип работы конусного самодельного дровокола предельно прост.

При вращении конус, подобно шурупу, вворачивается в древесину, раскалывая ее. Работая с дровоколом следует быть предельно внимательным и соблюдать элементарные правила техники безопасности.

В наши дни трудно найти сферу, которую бы не затронула механизация и автоматизация. Как не удивительно, но даже такой классически консервативный процесс, как рубка дров, начал подвергаться механизации, и на смену привычному всем топору приходят дровоколы.

В настоящее время в этом сегменте рынка уже представлен довольно широкий ассортимент механических колунов, и для правильного выбора необходимого вам агрегата следует узнать, что из себя в общих чертах представляет эта пока малознакомая машина.

Типы дровоколов

Все ныне выпускаемые дровокольные агрегаты делятся на бытовые и профессиональные агрегаты.

Бытовые дровоколы осуществляют только функцию раскола древесины.

Профессиональные дровоколы представляют собой довольно сложную конструкцию, осуществляющую подачу бревен, торцовку по необходимой длине, колку и выброс готовых поленьев. Безусловно, и стоимость, и мощность, и производительность подобных станков не идет в сравнение с простыми бытовыми агрегатами.

По направлению подачи раскалываемого бревна дровоколы бывают горизонтальными, вертикальными и смешанными.

В дровоколах горизонтального типа чурбак устанавливается на горизонтальном желобе.

При этом, в зависимости от конструкции, либо толкатель направляет бревно к колющему ножу, либо нож по специальной направляющей передвигается по направлению к бревну.

В установках вертикального типа бревно подается вертикально, а движущийся нож сверху раскалывает его. Механизмы подобной конструкции более производительны, они занимают меньшую площадь, однако имеют и недостатки.

Так, при работе дровоколов вертикального типа необходимо поддерживать руками раскалываемые бревна, что требует строгого соблюдения правил техники безопасности.

Дровоколы смешанного типа сочетают возможности вышеописанных агрегатов и применяются исключительно на древообрабатывающих предприятиях.

В зависимости от источников питания дровоколы подразделяются на следующие типы:

1. Агрегаты с электродвигателями.

   Это наиболее простые конструкции дровоколов. Электродвигатель приводит в действие гидронасос. Подобные дровоколы просты в обслуживании и эксплуатации, их можно устанавливать практически в любых помещениях. Дровоколы с электродвигателями не требуют специализированного обслуживания и наиболее подходят для использования в бытовых условиях.

   Единственным обязательным требованием для их эксплуатации является наличие источника электропитания.

2. Дровоколы с бензиновыми или дизельными двигателями внутреннего сгорания. Это довольно мощные агрегаты, используемые, в основном, на лесозаготовках. Впрочем, они подойдут и для работы на дачных и садовых участках.
3. Дровоколы на тракторной тяге.

   Эти агрегаты подключаются к гидросистеме трактора или с валом отбора мощности. Это мощные профессиональные агрегаты, предназначенные для эксплуатации в крупных лесопромышленных комплексах, фермах, промышленных предприятиях.

4. Дровоколы с комбинированным источником привода.

   Некоторые модели дровоколов, оснащенные электродвигателями или ДВС, приспособлены также к работе от тракторного привода.

В зависимости от конструкции механизма колки дров дровоколы подразделяются на следующие типы:

• Дровоколы с гидроприводом. Основой подобных агрегатов является гидравлический насос, приводящий в действие нож-колун, который надавливая с огромной силой на чурбак, раскалывает его.

  Стоимость таких агрегатов, в зависимости от мощности и от компании-изготовителя колеблется в интервале от 9500 до 32000 рублей.

• Конусные дровоколы(как раз о таком самодельном дровоколе мы и рассказывали выше). В этих агрегатах роль ножа исполняет резьбовой конус, который раскалывает чурбак, вворачиваясь в него. Используя этот принцип работы, вполне можно соорудить самодельный дровокол, так как он предельно прост, и не требует изготовления вспомогательных механизмов.

  Правда, для его эффективной работы этого агрегата потребуется более мощный электродвигатель. Стоимость конусных дровоколов, в зависимости от типа и мощности электродвигателя колеблется от 17 до 30 тысяч рублей.

Также производимые дровоколы отличаются друг от друга по способу передвижения. Как правило, крупные, тяжелые агрегаты выпускаются в стационарном исполнении. А вот в конструкции менее тяжелых агрегатов предусмотрено наличие колес, позволяющих без труда проводить их транспортировку.

Технические параметры современных дровоколов

• Мощность расщепления.

  Этот параметр обозначает необходимое усилие, производимое агрегатом для колки чурбаков. Бытовые дровоколы обладают мощностью от 3 до 7 тонн. Для конусных дровоколов важной характеристикой является скорость вращения резьбовой насадки.

  Оптимальной скоростью вращения является 400-600 оборотов в минуту.

• Рабочее расстояние. Эта характеристика определяет, с какой длиной чурбаков может работать агрегат. Для бытовых дроворубов, как правило, размер чурбаков не превышает размеров печи.
• Максимальный диаметр раскалываемого чурбака.

  Бытовые агрегаты способны раскалывать бревна диаметром от 30 сантиметров. При этом, конусные механизмы могут раскалывать обрубки практически любого диаметра.

• Ход поршневого механизма. Этот параметр указывает расстояние, преодолеваемое поршнем при выполнении операции.
• Скорость перемещения поршня.

  Средняя скорость поршня при движении вперед равна 4 см. в секунду, при движении назад – 7,5 см/сек.

• Мощность электродвигателя. Как правило, бытовые древоколы оснащаются электромоторами мощностью от 1500 до 2300 ватт. От мощности электродвигателя, во многом, зависит производительность и экономичность агрегата. Винтовые механизмы оснащаются трехфазными электромоторами мощностью от 3000 до 4000 ватт.
• Габариты.

  Размеры бытовых дровоколов варьируются в зависимости от их моделей, мощности и компании-производителя. В основном, это довольно компактные агрегаты.

• Дополнительные функции. Конструкция некоторых моделей гидравлических дровоколов позволяют применять 4-резцовую насадку, которая значительно увеличивает производительность механизма. В комплект некоторых моделей входит специальный стол, позволяющий поднять рабочую высоту дровокола.

Содержимое:

• Устройство дровокола
• Разновидности дровоколов
• Самостоятельная сборка
• Вывод


Устройство дровокола

Те, кто уже имеет в своем арсенале дровокол, смогли убедиться в его эффективности. Если говорить просто, то гидравлический дровокол собран на трех основных узлах:

• станина дровокола;
• двигатель;
• гидравлический узел;
• колун.

По виду используемого топлива для двигателей гидравлического дровокола выделяют электрические и бензиновые агрегаты.

Электрические - чаще всего применяются в быту. Мощность таких изделий находится в пределах 3 кВт. Их преимуществом является отсутствие вредных выбросов и небольшое звуковое давление во время работы. Также ему не требуется специфическое обслуживание.

При желании электрический гидравлический дровокол можно использовать на выездах, но придется обзавестись генератором с достаточной мощностью. Профессиональные модели гидравлических дровоколов оснащаются бензиновыми двигателями. Они более мобильны, поэтому их легко взять с собой непосредственно в лес или лесополосу для осуществления заготовительных работ.

Станина – это основа всей конструкции гидравлического дровокола.

Она изготавливается из стали с достаточной толщиной. Часто к ней закрепляют колеса для простоты перемещения. На ней также находится гидравлический узел. Он представляет собой небольшое приспособление, которое преобразует вращательные движения в поступательные.

Его частью является редуктор и масляный насос. Он предназначен для уменьшения количества оборотов до требуемого.

Повышенное усилие передается на колун дровокола гидравлического. Это металлическая пластина с конусным наконечником, который и осуществляет измельчение поленьев.

Разновидности дровоколов

Кроме различия в двигателях, дровоколы также имеют несколько способов реализации конструкции станины.

Среди них можно выделить:

• горизонтальную;
• вертикальную;
• варьируемую.

Горизонтальная станина дровокола является наиболее используемой.

Чаще всего в таком дровоколе не колун движется навстречу бревну, а, наоборот, механизм подачи толкает заготовку до ее полного раскалывания. Гидравлические дровоколы с вертикальной станиной несколько удобнее горизонтальных, т. к. не приходится поднимать заготовку на какую-то высоту, а достаточно просто поставить ее на подставку. Нож здесь движется сверху вниз. Такой вид дровокола требует более щепетильного соблюдения мер безопасности.

Дровоколы с изменяемой станиной являются наиболее универсальными. Ограничения по длине и ширине бревна у них наименьшие, т. к.

Как правильно сделать дровокол своими руками: чертежи, фото, инструкции разных типов

обработать заготовку можно сразу в нескольких плоскостях. Для домашнего применения такой агрегат не подойдет, т.

к. чаще рассчитан на промышленное применение.

На что обращать внимание при выборе

Гидравлические дровоколы безопаснее и надежнее своих аналогов с прямым приводом. Разница заключается в способе реагирования на не поддающиеся бревна. Если в приспособлении с прямым приводом при заклинивании колуна двигатель продолжает вращаться, то это неминуемо приведет к выходу из строя не только обмоток, но и редуктора.

В гидравлических приспособлениях ситуация обстоит по-другому. Как только усилие превышает допустимое, происходит остановка без нанесения вреда центральному блоку. Перед тем как приобрести прибор, стоит подумать для каких именно целей он будет использоваться.

Нет смысла переплачивать за промышленный образец, если он будет применяться для заготовки в домашних условиях. При покупке стоит обратить внимание на:

• тип двигателя и мощность;
• материал рамы;
• толщина металла рамы;
• качество сварных швов;
• максимальная масса усилия;
• параметры обрабатываемых бревен;
• длина хода цилиндра;
• длина ножа гидравлического дровокола;
• скорость движения штока.

От мощности двигателя гидравлического дровокола и источника его питания напрямую будет зависеть производительность.

Если вы ожидаете хорошей производительности, тогда нет смысла покупать прибор с мощностью меньше 2-х кВт. Обратите внимание на сборку самого двигателя и поинтересуйтесь у продавца, из чего изготовлены обмотки.

Качественным вариантом считается медь. Перед приобретением внимательно осмотрите станину. Лучше, если она выполнена из швеллера или уголка с толщиной металла не меньше 3 мм. Обратите внимание на качество сварных швов, если они есть. В них не должно быть сколов или трещин. В противном случае это может обернуться травмами.

Чем большее давление способна оказать дровокольная гидравлическая система, тем больше будет усилие, а это значит, что твердые породы дерева и те, что имеют большое количество сучков не создадут особых проблем.

Брать стоит прибор, в котором хороший запас хода, а также регулируется высота ножа. Он даст возможность не ограничивать себя в выборе, а также не возиться с более мелкой порезкой стволов. Скорость движения штока часто обозначается как продолжительность цикла.

Чем она меньше по времени, тем быстрее будет возможность справиться с горой дров.

Самостоятельная сборка

Покупка готового гидравлического дровокола обойдется будущему владельцу в сумму от 15 тыс. рублей. Не каждый готов выложить такую сумму за прибор, который понадобится один раз в год.

Поэтому при желании его можно собрать своими руками по готовым чертежам, при этом гидравлический дровокол обойдется в два раза дешевле. Но для этого понадобится навык работы с электроинструментом и сварочным аппаратом. Для всего процесса понадобится:

• болгарка;
• сварочный аппарат;
• рулетка;
• дрель с большим крутящим моментом.

Первым делом собирается рама для гидравлического дровокола.

В качестве основы для гидравлического дровокола подойдет швеллер двутавровый с шириной стороны в 40 мм. Длину гидравлического дровокола можно подобрать под свои потребности.

С помощью сварочного аппарата к швеллеру приваривается колесная пара. Для этого используется металлическая труба, в которую помещена ось для крепления колес.

Она удерживается распорками из квадрата с размером 20×10 мм. Лучше конструкцию гидравлического дровокола можно рассмотреть на фото. Все швы хорошо провариваются, чтобы выдерживать нагрузку.

Гидравлический дровокол не обойдется без специального цилиндра, который будет выступать толкателем.

Его можно приобрести на разборке со старого трактора. Подойдет такой, который используется в конструкции ковша или для прицепной системы.

Чтобы закрепить его на станине гидравлического дровокола из листового металла вырезается два квадрата.

Их высота должна быть на 8 см больше, чем высота гидравлического цилиндра. В центре каждой заготовки высверливается отверстие. Его диаметр должен совпадать с тем, которое есть в корпусной части цилиндра. Планки привариваются на свое место и цилиндр закрепляется с помощью втулки. Детальнее видно на фото.

Модуль гидравлического дровокола, который будет сдвигать бревно изготавливается по похожему образцу, но в нижней планке делаются направляющие, чтобы она смещалась только по станине гидравлического дровокола и не происходило перекоса при большом усилии.

Обратите внимание на этот узел на фото.

Как вариант в конструкции гидравлического дровокола будет использоваться электрический двигатель с мощностью 7,5 кВт на три фазы. На следующих фото можно увидеть узел примыкания к насосу, и способ крепления самого насоса к раме.

идравлический преобразователь можно использовать от мини-трактора, который изначально рассчитан на применение тяжелой навески.

С помощью шлангов высокого давления производится подключение Всех компонентов между собой.

Чтобы в системе было достаточно масла, понадобится бак. Его можно использовать готовый или сделать самостоятельно, как в этом случае. Объем емкости 66 литров. Размеры его стенок 60×50×22 см. Швы хорошо провариваются.

Сверху делается отверстие ½» под автоматический сбросной клапан, сбоку для заливки масла, а снизу выход в гидравлическую систему c диаметром в ½», куда монтируется кран.

После этого его можно установить в дровокол и подключить к гидравлическому насосу.

к. двигатель рассчитан на 3 фазы. Все провода подбираются под требуемое сечение.

В качестве колуна используются две перпендикулярно приваренные и заточенные пластины. Хороший металл в лемехах от тракторной навески. Такое изделие прослужит максимально долго. Как вариант можно сделать 8 ножей, чтобы измельчение было большим.

Результат на фото ниже.

Для того чтобы бревно с дровокола не скатывалось, по бокам станины можно сделать дополнительные держатели.

Они привариваются на уголки под наклоном. Их можно увидеть на фото с общим видом готового варианта.

Схема по сборке приведена как общее руководство. В каждом отдельном случае можно использовать те компоненты, которые легче всего найти в вашей местности.

Вместо электрического двигателя через редуктор легко использовать и бензиновый. Блок автоматической подачи дров можно исключить, чтобы упростить всю конструкцию и уменьшить затраты.

Есть также возможность собрать гидравлический дровокол ручной. Для этого подойдет обычный домкрат на 10 тонн. Подробная схема будет приведена ниже.

В видео показана работа дровокола с двигателем, который был изготовлен по инструкции. Такое приспособление позволяет сэкономить время, которое потом можно провести со своими родными и любимыми людьми.

Самодельный колун для дров

Всё гениальное просто.Конусный дровокол это просто!

Нужно только: двигатель+(конус дровокол или так называемая»морковка»)

Каталог наших товаров с Бесплатной доставкой по России.

Несколько важных моментов при выборе винтового колуна:

: Упорная резьба

: Сталь 40Хром или чуть похуже СТ45

: Закалка кончика на ТВЧ

: Крайне желательно подыскать двухзаходную резьбу.

При использовании двухзаходной резьбы,

не нужно толкать и нажимать-надаливать на чурбаки и комли как

при использовании однозаходной резьбы.

К винтовому колуну с двухзаходной резьбой, только подноси чурбаки и забирай полешки.:-)

И при дальнейшей эксплуатации всегда можно («заправить», заточить)

Двухзаходная резьбаникоим образом, не увеличивает шаг резьбы, только имеет 2-е нити захода в начале конуса дровокола.

Что очень важнодля легкой работы и высокой производительности,винтового дровокола.

Единственный производитель двухзаходных винтовых конусных колунов дровоколов в России это завод «УЗХР-ЕОЦМ» их сайт >>>жмите здесь<<<

При наличии 3-фазного напряжения для конусного дровокола оптимальный двигатель 4 кВт с 1000 об.\мин на него можно установить конус «морковку»

прямо на вал двигателя.

От однофазного подключения двигателя с конденсаторами нужна реальная мощность на выходе около 2 кВт,

поэтому лучше применять двигатели 3 кВт или 2,2 кВт (при потерях до 25% получится 2,3 кВт и 1,7 кВт соответственно).

Понижать обороты конуса (до 500-1000 об.\мин.) можно шкивами на 2 ремня (не менее), цепью или редуктором.

Используя в приводе бензиновый двигатель, рассчитывайте на мощность 6,5 л.с..

Ниже вы, можете увидеть видео прекрасного примера, работы на бензиновом двигателе, двухзаходногоконуса дровокола, всего лишь на звездочках без использования шкивов-маховиков.

Помните, при подключении трёхфазного двигателя на 220 В теряется до 25% мощности (2,2=1,7 кВт; 2,5=1,9 кВт; 3,0=2,3 кВт).

Обязательно смотрите на шильдике двагателя РЕЖИМ работы — нужно режим S1 (постоянная нагрузка, без отдыха). Если Режим — 40%, то короткорежимно: 10 минут работаем, а 4 — отдыхаем.

(циркурярная пила, заточной станок…).

Вес двигателя тоже важен — чем тяжелее, тем надёжнее, т.к. китайский производитель использует проволоку меньшего диаметра, а отсюда вес и ненадёжность при перегрузках.

Если на конус установить инерционный маховик, то и крепление возможно прямо на оси двигателя 1,5 кВт (3000 об.); 2,2; 2,5; 3,0 кВт подключенными на 220 В.

В современном мире мест, где ручной труд уступает место механизированным средствам, становится все больше и больше. Самое интересное, что это происходит не только в сфере промышленного производства, но и в домашнем хозяйстве.

Ничего удивительного в этом нет - человек всю свою сознательную историю пытается облегчить себе жизнь.

Сегодняшним примером, где использование человеческой физической силы, очень хорошо заменяется специальным механизмом, будет колка дров. Данная работа, наверняка, знакома многим, особенно тем, кто когда-либо проживал в частном доме с печным отоплением. С одной стороны, колоть дрова - хорошее занятие в плане физической культуры, но с другой стороны, это потраченные силы и время, которые можно приложить в другом месте.

Хорошей альтернативой в колке дров являются механические дровоколы, которые можно приобрести либо изготовить самостоятельно. Правда, если собираетесь приобрести такого помощника, то готовитесь расстаться с кругленькой суммой денег, где-то от 30 000 рублей.

Для того чтобы изготовить самодельный дровокол потребуются тоже значительные средства, хотя и в меньшем количестве, читаем дровокол своими руками.

Но помимо этого еще необходимы хорошие знания в механике. Если вы все же решились изготовить дровокол, то рекомендую вам рассмотреть для себя вариант изготовления дровокола гидравлического. Своими руками его изготовление, конечно, потребует больше сил и средств, чем изготовление электрических вариантов, но ведь пользоваться последними гораздо сложнее и опаснее.

Что такое гидравлический дровокол?

Итак, гидравлический дровокол представляет собой механизм, размещенный на раме, где колка дров происходит при сжатии гидравлическим цилиндром нарезанных поленьев в сторону закрепленного на раме колуна.

Схема гидравлического дровокола с горизонтальной компоновкой.

Схема гидравлического дровокола с вертикальной компоновкой.

Как сделать гидравлический дровокол своими руками - практические рекомендации.

Самым сложным узлом, который необходимо будет для него изготовить, является как раз гидравлическая часть.

Она состоит из гидравлического цилиндра с толкателем, насоса, узла управления потоками гидравлической жидкости, масляного бака и приводящего во вращении насос двигателя. Все эти части можно приобрести где-то отдельно либо применить детали гидравлики из уже вышедшей из строя тракторной техники.

Рама дровокола изготавливается из металла.

Использовать для нее можно уголки, швеллер, двутавр или профильную трубу.

Приспособление для колки дров: виды и сборка своими руками

При проектировании будущей рамы под ваш дровокол, не забудьте предусмотреть его размещение на колесах либо на готовом шасси. В будущем это поможет его перемещению, а также его перевозке в область заготовки леса (если будет использоваться двигатель внутреннего сгорания).

Конкретных схем изготовления дровокола гидравлического своими руками вы нигде не найдете, так как при его изготовлении возможно много нюансов, все зависит от выбранных вами исходных узлов.

В качестве примера, можно лишь ориентироваться на промышленные модели таких устройств или уже готовых штучных образцов, фотографии которых можно легко обнаружить в глобальной сети. Представленные картинки весьма показательны, и устройство работы изображенных дровоколов понятно при первом взгляде.

Пример №1.

Пример №2.

Пример №3.

Пример №4.

Самое главное, прежде чем вы начнете изготавливать такое устройство, оцените экономическую выгоду такого аппарата.

Ведь может сложиться так, что средства, потраченные на изготовление гидравлического дровокола, можно было потратить на приобретении готовых дров на несколько лет. Вдвойне задумайтесь, если в вашей местности в ближайшие годы планируется подведение природного газа, в этом случае деньги лучше отложить на будущую покупку газового котла и других деталей системы отопления.

Хотя с другой стороны всегда можно использовать дровокол для производства готовых дров на продажу и организовать небольшой собственный бизнес. Удачи вам!

Механический дровокол своими руками подробности изготовления

Изготовить данный дровокол можно своими руками, работать им тоже довольно просто, вы будет толкать древесину по желобу к режущему лезвию. Материалы для его создания легкодоступны в магазинах, а некоторые могут даже находить у вас в гараже.

устройство реечного дровокола своими руками

Дровокол на данный момент пользуется спросом так как, много людей до сих пор отапливают загородные дома печью, работающей на дровах.

Ну а рубать дрова вручную довольно долго, и весьма сложно в физическом плане, а работать с дровоколом значительно легче.

Первым делом вам нужно приобрести необходимый материал для создания рамы с направляющей платформой и собрать ее.

Рама может быть как разборная, так и цельной конструкции (как показано на видео).

Широкая столешница рамы позволит спокойно укладывать дрова под нож, и они не будут разлетаться после раскалывания, что существенно сэкономит время.

Следом купить все дополнительные материалы (двигатель, саму рейку с приводом) и собрать весь дровокол целиком.

При сборке обратите внимание на скорость вращения вала двигателя и выберите правильные шкивы - для двигателя и привода рейки, с их помощью дерево движется к режущему элементу, ведь если скорость будет большой, то вы испортите дровокол, и можете покалечиться.

В нашем случае лучше всего подойдет горизонтальный способ укладки дров, он самый легкий.

Четырехрезцовая насадка

Для того чтобы работать было намного легче, применяют четырех резцовую насадку.

Ну а для максимального удобства обеспечьте аппарат предохранительной муфтой и тепловым реле, это послужит в качестве дополнительной защиты.

При использовании бензинового двигателя, важно следить за уровнем бензина и менять масло, иначе можете испортить мотор.

Как работает реечный дровокол

И самое главное, перед тем, как делать данный колун своими руками, убедитесь в том, что это будет для вас экономически выгодно.

Уважаемые читатели, на данный момент мы не выложили подробные описания и инструкций по изготовлению реечного дровокола своими руками.

Мы сделали заказ на подробный мастер класс, и как только получим его, обязательно опубликуем. Если Вы имеете возможность прислеть чертежи и фото инструкции просим отправлять на электронную почту: [email protected]

С уважением, администрация сайтаdacha-svoimi-rukami.com

Дровокол на дачном участке - это решение огромной проблемы. Рубить топором большой объем дров - занятие тяжелое, требующее много времени. Поэтому многие жители загородных поселков сегодня пользуются именно дровоколами. Правда, готовый заводской станок стоит немалых денег, поэтому умельцы сами изготавливают это оборудование, используя детали и узлы от других станков или бытовой техники.

Сегодня существует две разновидности дровоколов, в основе которых лежат два разных рабочих органа. Это колун (острая, в виде ножа, вертикально установленная пластина), на который деревянную чурку с усилием надвигает толкатель. Такой дровокол называют реечным. И конус, на котором нарезана винтовая резьба. Сделать тот и другой дровокол своими руками (чертежи используя) не проблема. Главное найти все необходимые детали, основными из которых являются двигатель и рабочий орган.

Винтовой дровокол

Из двух вышеобозначенных конструкций, самый простой - винтовой дровокольный станок. Если вы посмотрите на рисунок ниже, то вы поймете, из чего его собирают, и как он работает. Это на самом деле простая конструкция без сложных узлов. В его состав входят электродвигатель, конус винтовой, пара подшипников, вал и редуктор. Кстати, последний может быть в виде ременной передачи, цепной, может быть использован заводской редуктор с зубчатой передачей.

Что касается мотора, то оптимальный вариант - это электрический, хотя можно установить и бензиновый, если собирается большая дровокольная установка. Кстати, можно для небольшого станка использовать двигатель от старой стиральной машинки, работающего от напряжения 220 вольт. Он хоть и маломощный, но установив хороший редуктор, можно увеличить его мощность в два-три раза. Здесь главное - правильно подобрать оба элемента. К примеру, можно установить на валу двигателя малый по размерам шкив, а на вал, на который насажен конус, установить большого диаметра шкив. И чем разница между диаметрами шкивов будет больше, тем мощнее будет дровокол.

Внимание! Очень важный показатель - скорость вращения рабочего органа. Она не должна превышать 500 об/мин. Поэтому необходимо правильно подобрать редуктор к электрическому двигателю.

Теперь о выборе подшипников. В принципе, подойдут любые, главное, чтобы изготавливаемый под них вал соответствовал действующим на него нагрузкам. Для небольших дровоколов можно установить вал диаметром 25-30 мм. Соответственно под него подбираются подшипники с внутренним диаметром, соответствующим внешнему диаметру самого вала.

Сами подшипники устанавливаются на дровокол в специальном корпусе из чугуна или стали. Корпус может быть отдельным для каждого подшипника или единым для двух сразу. Можно заказать корпус токарю, но лучше приобрести б/у конструкции, которые всегда найдутся на любой свалке металлолома.

Крепятся подшипники к станине с помощью болтов. Сама станина в месте установки должна быть очень прочной, поэтому именно в местах крепления под корпуса подшипников устанавливается металлический профиль (уголок, швеллер), который к станине дровокола приваривается электросваркой. Сама основа станка собирается из труб или уголков.

И самый главный элемент дровокола винтового с двигателем 220 вольт - это конус. Начнем с того, что изготавливают его из инструментальной стали, очень прочной. Поэтому самостоятельно его сделать, даже токарю в домашних условиях, непросто. Но этого делать и не надо, потому что винтовые конуса сегодня продаются свободно. Важно - правильно его выбрать по размеру, потому что от этого будет зависеть, какие чурки можно резать. Вот соотношение размеров конуса с размерами разрезаемых бревен, при одинаковой длине инструмента.

• Диаметр -70 мм, размер скоса - 1,1. При таких параметрах глубина раскола будет составлять 450 мм.
• Диаметр - 80 мм, скос - 1,2, глубина раскола - 550 мм.
• Диаметр - 100 мм, скос - 1,5, глубина раскола - 750 мм.

На фото выше показаны размеры конуса, а также описаны показатели винтовой резьбы. Особое внимание направлению нарезки резьбы. Она должна быть левой. То есть, при вкручивании конуса, он должен врезаться в полено, при этом тянуть его на себя. По сути, с помощью резьбы выполняется дополнительное движение заготовки - поступательное. При том, как сам рабочий орган вращается. Это очень важно для конусных дровоколов (220 вольт) бытового типа, потому что у них будет отсутствовать подающий узел. Все будет производиться вручную. Именно этот вариант создаст условия, при которых не нужно будет использовать большое давление на разрезаемую деревянную чурку.

Выбор конуса зависит от его конструкции. Их две: с хвостовиком и с внутренним посадочным отверстием. В первом случае в валу, на который конус будет устанавливаться, сверится с торца отверстие под размер диаметра хвостовика. Последний вставляется в отверстие вала и крепится в нем при помощи стопорного винта, который вкручивается сбоку вала. Во втором случае сам вал вставляется в посадочное отверстие конуса, где закрепляется двумя стопорными винтами (болтами). На фото ниже показана вторая конструкция винтового конуса.

Размеры дровокола

Схема расположения узлов и деталей дровокола может быть произвольной. Здесь нет каких-то строгих ограничений. Главное - удобство его эксплуатации, поэтому высота станка должна соответствовать росту человека. Есть, правда, средне рекомендованные габариты, которые можно взять за основу сборки.

• Длина станка - 85 см.
• Высота - 65 см.
• Ширина - 45 см.

Специалисты еще рекомендуют устанавливать двигатель под столом, на котором будет производиться резка древесины. Во-первых, это уменьшит длину дровокольного станка, во-вторых, стол - это защита мотора от стружек и щепок, которые летят в процессе резки. Если в конструкции оборудования присутствуют открытые вращающиеся детали (ремни, цепи, полумуфты, соединяющие вращательные элементы двух узлов), то их необходимо обязательно закрыть. Таковы требования техники безопасности.

Что касается используемого для изготовления дровокола материала, то лучше всего для этого использовать металлические уголки размером 40х40 мм и листовую сталь толщиною 1 мм.

Кстати, данная конструкция дровокола позволяет не использовать электрический или бензиновый двигатель. Можно вообще отказаться от мотора, использовав силу человека. Для этого к редуктору надо прикрепить рукоятку, которой и надо будет крутить вал. Такой механический дровокол прост, но неудобен в эксплуатации, потому что для рубки дров придется участвовать двум людям: один крутит ручку, второй подает чурки.

Упрощенная конструкция винтового дровокола

Как вы сами смогли убедиться, изготовить винтовой дровокол своими руками несложно. Конечно, если есть возможность найти все вышеперечисленные детали к станку. Но есть вариант более простой. Для него нет необходимости использовать редуктор и подшипники, промежуточный вал и сложную станину. Все, что вам потребуется, это двигатель и винтовой конус. Чтобы вы поняли, о чем идет речь, посмотрите на фото ниже, где показан этот простой дровокол.

То есть, на вал электродвигателя насаживается конус, который крепится на нем двумя стопорными винтами. Их концы входят в пазовую канавку вала. И это очень надежное крепление. Единственное, на что необходимо обратить внимание, это на сам электродвигатель.

• Его мощность должна быть в пределах 4 кВт. Мощнее не надо.
• Скорость вращения вала должна быть в пределах 750 об/мин, лучше меньше.

Габариты двигателя значения не имеют, он может быть небольших размеров, но мотор можно приподнять, установив под него маленькую станину или подставки из металлического кругляка. На фото выше видно, что двигатель, наоборот, опустили, потому что высота вала была очень большой.

Изготовить механический дровокол своими руками хотят многие. Однако, с чего начать, знают далеко не все. Интересно прочитать о конструкции того или иного устройства. На фотографиях они выглядят довольно привлекательно.

В торговой сети предлагают желающим целый арсенал машин для раскалывания чурбаков. Для некоторых из них сняты довольно интересные видеоролики, года демонстрируются особенности работы. На стендах около предлагаемых моделей присутствуют результаты измельчения дров на отдельные полена.

Зачем нужны дрова – повышение качества топлива

В современном мире довольно много источников энергии:

1. Природный газ доступен на обширных территориях. Достаточно открыть горелку и зажечь, как появляется синеватый огонек, который выделяет значительный тепловой поток.
2. Жидкое топливо, подаваемое через форсунки, горит ярким красным или желтоватым пламенем. Даже в тепловых машинах применяют разные виды жидких энергоносителей.
3. Уголь и продукты его переработки имеют продолжительный цикл горения. Красноватое пламя долго отдает тепло не только конвекцией, мощный поток теплового излучения поступает на все окружающие предметы.
4. Дрова – были первыми доступными источниками тепла. Актуальными они остаются и в настоящее время.

Во многих домах используется печное отопление. Бани и сауны, рекламируя свои услуги, указывают, что в качестве источника тепла используют дрова определенных пород деревьев. Приготовление пищи на открытом воздухе традиционно предусматривает использование древесины в технологии тепловой обработки продуктов.

Теоретические основы теплотехники – сгорание твердого топлива

Чтобы легче поджечь дерево, его нужно расщепить на сравнительно небольшие фрагменты. После раскалывания чурбаков на отдельные поленья увеличивают поверхность контакта горючего материала с воздухом. В результате мгновенная теплоотдача внутри топки возрастает пропорционально площади горения. Поэтому процедура колки дров – это прием, позволяющий повысить эффективность использования топлива.

Внимание! Расколотые на поленья дрова укладывают в поленницы. В них происходит их высушивание. Влага, находящаяся внутри древесины, интенсивно испаряется. Видимая теплота сгорания повышается, так как не нужно тратить энергию на испарение жидкости, располагающейся в межклеточном пространстве.

В теплотехнике для характеристики топлива введены понятия:

• Высшая теплота сгорания, подразумевающая суммарную теплоту, выделяемую при сгорании конкретного типа горючего вещества.
• Низшая теплота сгорания – фактическое количество теплоты, в котором учитываются затраты энергии на нагрев топлива, удаления из него в процессе горения ингредиентов, не участвующих в самом процессе.

Поэтому сушка дров – это прием, улучшающий характеристики топливного элемента. Предварительное измельчение повышает эффективность высушивания дров, а в дальнейшем и горения в печи или ином устройстве для сжигания твердого топлива.

Процесс раскалывания древесины

Колоть дрова можно разными способами. Традиционно принято производить удары топором, стараясь расщепить отпиленный фрагмент бревна, нанося удар по торцевой части.

Тяжелый клин (топор имеет клиновидную форму) внедряется в тело чурбака. Если попадается древесина без сучков и рыхлой структурой, то даже при сравнительно небольших физических затратах произойдет внедрение клина внутрь. Тангенциальные усилия раздвинут волокна, произойдет раскалывание тела на две составляющие.

Если угол при вершине сделать небольшим, то клиновидное тело будет глубоко проникать внутрь, но величина тангенциальных сил окажется небольшой. Разрушающего усилия окажется недостаточно. Топор будет заклинивать в образующейся щели.

При образовании менее острого угла, касательные силы окажутся более значимыми. Они сумеют расколоть древесину.

В лабораториях проводится изучение реологических свойств разных пород дерева. Вязкость зависит от многих факторов. Установлено, что для большинства видов древесины желательно иметь клин с углом при вершине 25…30 °. У подобного режущего инструмента рубящие свойства оказываются наилучшими по раскалывающим свойствам.

При медленном проникновении клина определяющими становятся не накопленная в результате замаха и последующего удара кинетическая энергия. Процесс происходит внедрением в пластическое тело, где при достижении определенных значений происходит разрыв связей между волокнами.

Исследования показали, что для дровоколов угол при вершине должен быть 30…38 °. Тогда проникновение клина будет сопровождаться разрыванием связей при меньших усилиях. Только некоторые породы будут оказывать сопротивление: вяз, клен, яблоня, вишня.

Для сосны, дуба, ясеня и ряда других пород достаточно небольшого внедрения в тело. Разрыв связей происходит довольно легко.

На величину сил влияет и длина чурбака. Чем он короче, тем меньшее сопротивление оказывает дерево при раскалывании. Обычно длину определяет глубина топки – дрова должны помещаться внутри печи так, чтобы можно закрывать дверку.

Механические помощники для раскалывания дров

Ряд предприятий металлообработки изготавливают дровоколы. По принципу действия их делят на несколько типов:

1. Колуны – установки рубящего действия. Осуществляется постановка чурбаков на специальные опоры, а затем наносятся удары утяжеленным долотом.
2. Клин для рубки ставят неподвижно, на них опирают раскалываемые предметы. Удары наносят тяжелыми кувалдами, раскалывание выполняется при прохождении через пассивный рабочий орган.
3. Давилки – это установки с механическим приводом толкателя. Бревно укладывается на ложе, а потом его проталкивают через плоский или крестообразный нож.
4. Винтовые разрушители внедряются внутрь слоистого материала. Проникая глубже, расщепляют даже прочную и свилеватую древесину.

Рубка древесины клиновыми устройствами

Клинья являются самыми простыми устройствами для рубки дерева. В них уровень механизации труда минимальный. Основная задача приспособления – это ориентированная фиксация чурбака относительно режущих кромок. Удары наносит сам пользователь, размахивая тяжелым молотком или кувалдой.

В колунах движение клинового топора выполняется по постоянной траектории. Объект обработки ставят на неподвижную площадку. Чтобы сила удара была максимальной, массу исполнительного механизма увеличивают.

Для смягчения работы устройства его комплектуют мощными пружинами. Они смягчают удар в конечной точке, не позволяя клину касаться опор (предотвращают притупление клина). Попутно пружины помогают пользователю поднимать тяжелый нож для нанесения очередного удара.

В стабильном положении вся система находится в уравновешенном состоянии. Момент, создаваемый весом груза G, расположенном на плече L₁, уравновешивается силой пружины F на плече L₂.

G·L₁ = F·L₂

Удобнее всего использовать пружины от автомобиля. Для стандартных авто начальная величина сжатия составляет F = 8 кН (800 кГ). Плечо L₁ = 2,0 м. Приняв плечо L₂ = 0,3 м, получится вес груза G = 300 кН (30 кГ). Пружинный механизм работает довольно мягко, хотя действие дровокола основано на ударах по разрубаемым чурбакам.

Человек приподнимает груз от уровня пояса на 0,5…0,6 м. В дальнейшем производится отпускание клина. Он падет и разбивает чурбак. Если полного разрушения не произошло, то приходится поднимать колун и чурбан. При последующих ударах действует вес всей системы, удар получается сильнее. Даже сучковатые обрезки разбиваются при многократном ударении.

Механизмы подачи бревна на расщепление

Дровоколы, в которых реализуется принцип продавливания через неподвижные ножи, механизируют основной технологический процесс: раскалывание чурбаков на отдельные фрагменты. По типу привода толкателя принято определять:

• Гидравлические, в них толкатели связаны со штоками гидроцилиндров. Насосом создается давление в масле, которое передается внутрь механизма. Это самые простые конструкции, так как гидроприводные устройства не имеют дополнительных преобразователей энергии.

• Инерционные используют вращающиеся массы. Накопленная маховиками энергия преобразуется в поступательное движение толкателя. Устройства используют специальные муфты сцепления, включаемые оператором после установке на ложе фрагмента бревна.

• Реечные механизмы используют преобразователь из вращательного в поступательное движение с использованием зубчатого колеса и рейки с зубьями. В нужный момент шестерня поворачивается до зацепления с зубьями исполнительного устройства. Толкатель передвигает чурбан на неподвижные ножи. Он раскалывается на меньшие по размеру элементы.

• Кривошипно-шатунный механизм из редуктора получает крутящий момент. Он преобразуется в поступательное перемещение толкателя. Включение (выключение) регулируется постоянно разомкнутой муфтой сцепления. В нужный момент оператор включает сцепление, кривошип начинает вращаться, заставляя шатун перемещаться поступательно. Цикл завершается возвращением кривошипа и шатуна в исходное положение.

• Разъемной гайкой и ходовым винтом. Включается двигатель, вращение вала передается на ходовой винт. В нужный момент разъемная гайка соединяется, вращающийся вал перемещает ее, действуя на толкатель. Для возврата меняют направление вращения вала (используется зубчатая передача обратного вращения).

Подобные устройства не обладают высокой производительностью, но они занимают сравнительно немного места. Их устанавливают в дровяниках (помещениях для хранения дров). Там же производят раскалывание брусков на небольшие поленья и щепу.

В состав станка входят:

1. Электродвигатель, от него крутящий момент передается на исполнительный механизм.
2. Ведущий и ведомый шкивы с клиновым ремнем, понижающая клиноременная передача помогает увеличить крутящий момент, а также снизить частоту вращения на основной детали устройства.
3. Конус является основным рабочим органом. На конической поверхности нарезана упорная коническая резьба. При вращении внутри разрушаемого тела коническая винтовая часть врезается глубже, подтягивая полено к опоре.
4. Клин – это вспомогательное приспособление, которое помогает разрушить притянутую деталь.

Механизм простой, управляет им один человек. В процессе работы приходится подавать чурбак на конус. Его конструкция сложнее. Нарезается упорная резьба с шагом 7 мм.

Самостоятельное изготовление дровокола

У многих жителей сельской местности, а также у дачников возникают вопросы: «Как сделать механический дровокол своими руками? Насколько сложно изготовить станок для колки дров?»

Еще больше вопросов возникает в процессе изготовления. Начинать можно с самого простого устройства. Освоив приемы работы на нем, можно переходить к изготовлению более сложных дровоколов и не только.

Пошаговое руководство по изготовлению пружинного дровокола

Для выполнения работы потребуются инструменты:

• УШМ (болгарка) с набором отрезных дисков и зачистных лепестковых кругов.
• Сварочный аппарат, современные бытовые устройства инверторного типа для сварки стальных конструкций сравнительно небольшие по массе. Процесс выполняется на постоянном токе, поэтому сварные швы получаются аккуратными, расплавленный металл электрода полностью заполняет стыки между деталями.
• Струбцины помогут соединять свариваемые детали.
• Мерительный и разметочный инструменты помогут изготавливать заготовки будущей конструкции.

Нужны материалы:

1. Швеллер №№ 10…16 (номер определяет высоты выраженную в сантиметрах).
2. Профильная труба 40·60 мм (30·60 мм).
3. Рельс длиной 300…400 мм.
4. Двутавр №№ 12…16.
5. Уголок № 30…50.
6. Втулка от подвески автомобиля (она может иметь износ).
7. Трубы диаметром 40…70 мм.
8. Пружина подвески легкового автомобиля, например, от ВАЗ.

Перед началом работы прорисовывается эскизный проект. Некоторые умельцы освоили программы инженерного проектирования, с помощью которых могут проработать детали будущего изделия. Подробности изготовления показаны ниже.

Примерная схема поможет сориентироваться в процессе изготовления установки.

Из швеллера изготавливается опора. К ней приваривают стойку. Для стойки лучше всего использовать двутавр. У этого вида проката высока жесткость. При длительных нагрузках изогнуть такой элемент довольно сложно.

Чтобы обеспечить устойчивость основанию, к нему приваривают укосины. Дополнительно из имеющихся труб создают упоры, они предотвратят возможное падение всего изделия.

Из швеллера вырезается опора для пружины. В ней пропиливается квадратное отверстие. Оно позволит в дальнейшем надежно зафиксировать элемент на стойке.

Высоту установки опоры определяют по длине имеющейся пружины. Попутно ориентируются на высоту всего дровокола, а также удобство использования его для человека. Удобно приподнимать груз, расположенный на высоте пояса. Приподнимать придется немного выше уровня груди.

Все эти размышления позволят выбрать высоту установки опоры для пружины на стойке.

Из уголков изготавливают укосины. Они будут удерживать опору. Тогда при динамическом нагружении дровокола не будут происходить смещения опорной поверхности.

Чтобы зафиксировать нижний конец пружины, нужно изготовить цилиндрический фиксатор. Для его изготовления используется небольшой отрезок трубы. Желательно, подобрать трубу по внутреннему диаметру пружины. Тогда она не будет смещаться в процессе работы.

В верхней части стойки выполняется прорезь. В нее устанавливают втулку. Затем ее проваривают. При монтаже нужно выдержать перпендикулярность к стойке. Ось втулки должна быть параллельной земле. Для сварки используют кондуктор, который позволит выполнить указанные условия.

Во втулку устанавливают вал. К нему приваривают коромысло (используется швеллер). На нижней части коромысла монтируют небольшой фрагмент трубы. В нем будет фиксироваться верхняя часть пружины.

Чтобы коромысло перемещалось свободно, в нем прорезается окно, его размеры зависят от параметров стойки.

К коромыслу приваривается профильная труба. На ее конец устанавливают зубило. Эти инструменты изготавливают из углеродистой стали У9…У10. Твердость такого металла составляет HRC 60…63. Такой инструмент прослужит долго. В процессе эксплуатации его несложно заточить с помощью УШМ и заточного круга.

Дровокол обретает рабочий вид. Выше зубила приваривают груз (часть рельса). Для удобства использования приваривается рукоятка. Чтобы меньше повреждать руки, надевают резиновые элементы. Они погасят вибрацию при ударах.

Для работы потребуется установить обрезок бревна большого размера. На него будут устанавливать поленья, которые придется разрубить.

Чурбак придерживают одной рукой. Приподнимают колун, а потом наносят удар.

Колун опускается вниз. Находящийся снизу фрагмент раскалывается. Зубило опускается ниже. Если происходит полное раскалывание, то острие ударяется в деревянную опору и не тупится.

Организация производственного процесса

После изготовления дровокола придется заниматься колкой дров. Чтобы работа выполнялась легко, необходимо правильно организовать производственный процесс.

Напиленные фрагменты нужно расположить с одной стороны. Чтобы меньше уставать, расстояние должно быть всего два-три шага.

Нарубленные поленья желательно укладывать на тележку. Объем тележки небольшой, в нее поместится не более 30…40 кг дров.

После наполнения их нужно отвозить и укладывать на поленницу. Пока нарубленные дрова перевозятся к месту хранения, можно отдохнуть от основной работы. Смена занятий – это тоже отдых.

Видео: механический дровокол своими руками или как собрать дровокол.

Заключение

1. Облегчить заготовку дров можно использованием дровоколов. Простейшие виды этих устройств можно изготовить своими руками.
2. Выполняя пошаговые действия при самостоятельном изготовлении пружинного устройства, несложно самостоятельно изготовить удобный дровокол ударного действия.

Множество для загородных построек функционируют на дровах. В 19-ом столетии рубка дров осуществлялась вручную, но с созданием механических дровоколов труд человека заметно облегчился. Самые первые приспособления были паровыми, и их невозможно было соорудить на дому. В настоящее время можно собрать дровокол своими руками. Чертежи, фото, инструкции помогут это сделать без особых проблем.

Подобное устройство позволяет справиться даже с большими поленьями и бревнами

Читайте в статье

Как выбрать дровокол: особенности изделия

Если в хозяйстве нужен дровокол, то важно решить: покупать ли готовое изделие или собрать его своими руками. При реализации последнего варианта потребуются определенные и навыки. Например, вы можете изучить каталог комплектующих для винтовых и конусных дровоколов какого-либо производителя и собрать самостоятельно надежный и производительный агрегат.

Другие варианты оборудования работают по принципу – мотор перемещает на полено специальные ножи, при оказании давления на которые бревно раскалывается. Чтобы создать качественное изделие стоит изучить информацию, как сделать дровокол своими руками и какой тип устройства лучше выбрать.

Установок работающих по данному принципу очень много и они различаются друг от друга по отдельным признакам:

• по методу укладки бревна. Есть вертикальные и горизонтальные механизмы. Устройства вертикального типа считаются более мощными и могут работать с толстыми бревнами, но для кривого полена стоит выбрать горизонтальный прибор;
• максимально возможные значения укладываемых дров. В зависимости от этого фактора оборудование делится на промышленное и бытовое;
• типы привода. Для бытового использования достаточно применить электрический агрегат с мощностью около 2,5 кВт.

Кроме того, значение имеет масса бытового инструмента. Подобное изделие можно сконструировать самостоятельно.

Классификация дровоколов

Чтобы разобраться с чертежами, фото и инструкциями созданного своими руками, следует знать, какие есть разновидности данных устройств.

Классификация дровоколов производится с учетом типа привода:

• простой вариант на бензиновом или дизельном топливе, который отличается автономностью и высокой эффективностью;
• для малых объемов рекомендуются устройства механического типа;
• к стационарным вариантам относятся модели, функционирующие на электричестве.

По конструктивным особенностям и принципу колки, дровокол бывает следующих видов:

• электрический дровокол с вертикальным расположением полена;

• устройство реечного типа;

• винтовой отличается большой мощностью;

• гидравлический.

Для применения в быту стоит выбрать гидравлические и винтовые варианты дровокола своими руками. Видео демонстрирует, как сделать такие изделия самостоятельно.

Характеристики моделей с конусообразным колуном

В электрических и дизельных аппаратах задействуется колун в виде конуса, который раскалывает ствол при помощи механического давления и за счет передвижения наконечника колуна. При этом не затрачиваются большие усилия и расход топлива минимален.

Аппарат состоит из следующих частей:

• мотор с мощностью 1,5 кВт, количеством оборотов около 400 и напряжением не более 380;
• станина представляет собой настольную поверхность, куда складываются дрова;
• редуктор применяется для контроля за оборотами.

Если решите делать такой дровокол своими руками, то чертежи, фото, инструкции к нему будет легко найти на страницах интерьера, а все составляющие можно найти по доступной цене. Подобные аппараты применяются для небольших , и .

Особенности гидравлического дровокола

При помощи гидравлической модели можно обработать значительный объем сырья за кратчайшие сроки. Работа аппарата выполняется за счет двигателя и гидравлического оборудования.

При сборке такой модели, стоит учитывать некоторые особенности:

• расположение бревен по вертикали или горизонтали;
• допустимые размеры;
• габариты цилиндра и особенности мотора, которые влияют на мощь раскалывания сырья;
• мощность мотора.

Подобный агрегат соорудить труднее, чем винтовое изделие. У данного аппарата производительность выше, его можно применять не только в бытовых целях, но и коммерческих.

Нюансы реечного варианта

В реечном устройстве колун фиксируется к рейке, которая перемещается при помощи зубчатой передачи. Бревно устанавливается между упорным устройством и колуном. Раскол бревна производится при надавливании на специальную ручку оборудования. После этого шестерни крепко сцепляются, а рейка с колуном передвигается вперед к бревну.

Обратное перемещение сдвигает колун в исходное положение, и расколотое полено убирается. Подобный аппарат функционирует от электрического мотора и не требует сложного обслуживания.

Для реечного агрегата важными считаются такие параметры:

• возможная длина полотна;
• разновидность колуна;
• сила, которая применяется к заготовке.

Комментарий

Специалист по подбору инструмента «ВсеИнструменты.ру»

"Реечный дровокол можно приобрести в заводской комплектации. Конусные или винтовые модели не предлагаются в сборке. Отдельно можно найти конус из стали, а остальные части набрать из подручных средств.

Пошаговые инструкции: особенности сборки

В домашних условиях можно собрать любой дровокол своими руками: чертежи, фото, инструкции помогут сделать это правильно. К каждой модели требуется отдельный подход.

Как производится сборка реечного дровокола своими руками: наглядные чертежи, инструкции и фото

Из описания видно, что реечную конструкцию можно смонтировать своими руками. Для этого стоит придерживаться определенных рекомендаций и последовательности работ:

Изображение	Этапы работ
	Выбор чертежа.
	Подготовка необходимых материалов.
	Сборка станины. Важным элементом является несущая рама, ее выполняют из швеллера, двутавра или профильной трубы.
	Монтаж конструктивных деталей. Выполняется установка толкательного механизма. Можно установить дополнительные детали: , защитную муфту.
	Колун следует выбирать четырехрезцовый.

Реечный агрегат лучше оборудовать устройством укладки горизонтального направления, которое делается в виде желоба.

Особенности монтажа гидравлического дровокола своими руками: простые инструкции, чертежи и фото

Сборка гидравлической модели отличается сложностью из-за механизма. Понадобится найти масляной бак, специальный цилиндр, узел управления потоками жидкости и .

Прежде всего, делается рама. Ее лучше монтировать на колеса или шасси, чтобы перемещать устройство в нужное место. На раму крепится основная гидравлическая часть. Вместо ножа приспосабливается конусный клин, который перемещается к бревну при помощи центрального винта.

Большей производительностью характеризуются колуны с двигателями. Для их монтажа требуется гидроцилиндр, бак для масла, блок управления и электродвигатель. Подобное устройство работает быстрее, чем механизм с домкратом. При этом требуется меньше усилий.

При помощи кнопки управления передается команда распределительному устройству на подачу жидкости в полость цилиндра. В результате этого, упорная пятка передвигается в нужном направлении.

Подобная конструкция не обладает большой скоростью работы, но отличается определенным удобством.

Полезная информация! Чаще всего, гидравлическая установка берется от трактора. Также используется двигатель с бензиновым приводом.

Как соорудить модель винтового дровокола своими руками: чертежи

Проще всего самостоятельно собрать винтовой агрегат. Для этого нужно купить винтовой конус для дровокола. Также понадобится мощный , крепкая станина, понижающий редуктор и вал.

Прежде всего, к станине монтируется двигатель и редуктор. На вал крепится конус, а сам механизм подключается к понижающему редуктору с помощью мотора. При сборке следует учитывать важные моменты:

• насадку нельзя напрямую монтировать к мотору;
• если нет навыков электрика, то электрические механизмы должен делать высококвалифицированный специалист;
• ременная и цепная передачи защищаются специальным кожухом;
• минимальная скорость вращения колуна – 250-300 оборотов в минуту.

Подобный тип дровокола работает с помощью вращающегося металлического конуса, раскалывающего бревна за счет специальной резьбы. При сборке винтовой модели с конусообразным колуном необходимо правильно подобрать конус в зависимости от используемых бревен. Основание для устройства имеет вид рабочей площадки с закрепленным валом колуна. К столу приваривается киль, позволяющий избегать попадания частиц под вращающийся механизм. Монтируются силовые опоры, и колун устанавливается в рабочее положение. Затем подсоединяется двигатель.

Пользуется популярностью модель дровокола с двигателем от . Можно использовать три типа моторов: асинхронные, коллекторные или с электронным управлением. Самым распространенным вариантом считаются асинхронные моторы. В старых моделях есть отдельная обмотка для запуска.
