Как правильно сделать вытяжку с выгребной ямы. Как сооружается вентиляция в туалете на даче своими руками. Для этого следует выполнить такие работы

Зловонные запахи из дачных «скворечников»-клозетов досаждают не только хозяевам построек, но и донимают соседей. Этим объясняется стремление дачников соорудить такое отхожее место, чтобы в нем было всегда чисто, сухо и комфортно, не донимали неприятные запахи.

Вентиляция для туалета: возможные решения

Так как наглухо закрыть яму с процессами брожения каловых отходов нельзя, то оптимальное решение проблемы это организации продуктивного воздухообмена самого «скворечника», обычно из кирпича или дерева, и ямы под ним. Именно там разлагаются нечистоты под воздействием анаэробных бактерий, и выделяется метан. Воздухообмен достигается посредством правильного обустройства туалета, а также грамотным подбором, установкой приборов для организации циркуляции воздуха.

Внимание! Для правильного монтажа вентиляции еще на стадии составления чертежа туалета указывается ее вид и размещение функциональных узлов. Кратность обмена воздуха должна не допустить опасной концентрации метана и отравлению его парами.

Вентиляция в туалете на даче своими руками может быть выполнена двумя способами:

1. Естественным путем. Воздушные потоки движутся самотеком, побуждаемые ветром, возникающие из-за разных по силе давления объемов воздуха. Нагнетательные установки не используются, энергия не тратится.
2. Механическим способом. Для перемещения воздуха задействуются вентиляторы, воздухонагреватели, пр.

Вентиляция клозета без использования механических устройств

В компактной кабинке туалета окошко играет роль источника проникновения света днем и служит проемом для движения через него воздуха. Притом что геометрия окошка, форма выбирается по индивидуальным предпочтениям хозяина, есть несколько моментов, на которые нужно обратить внимание:

• Окошко должно находиться «в работе» постоянно. Для этого не нужно его стеклить. Если клозет эксплуатируется в холодное время, минимизировать потоки воздуха можно, прикрыв проем листом фанеры.
• Открытое отверстие будет защищено от попадания в него снега, дождя, если поместить его, как можно ближе к кровле, под самым козырьком.
• При обустройстве дополнительного отверстия для вентиляции его лучше всего вырезать в дверце туалета (нижняя часть) или в какой-нибудь из стен.
• Защита в виде сетки, марли, гардины предотвратит проникновение в туалет насекомых.
• Установка унитаза предполагает подвод вытяжки к нему через пол или присоединение трубы к унитазу.
• Для лучшей циркуляции в нижней части стенок постройки обустраиваются щелевые отверстия, замаскированные под решетками.

Вытяжка естественного типа для ямы

Обеспечив вытяжку выгребной ямы, можно выводить скапливающийся в ней газ за пределы туалета (в атмосферу), а не в кабинку. Выполнить такой отвод нужно в таком порядке:

• Формируется отверстие нужного сечения в яму.
• По высоте задней стены туалета, где будет располагаться вытяжка, фиксируются дюбеля и хомуты или скобы.
• Устанавливается труба (асбестоцементная или ПВХ диаметром 100 мм). Ее длина берется с учетом высоты туалета и максимально возможного уровня наполнения ямы.
• Сверху крепится дефлектор. Его диаметр должен быть идентичным сечению трубы.

Экономные септики для дачи с выгребной ямой из бочки

Решение в качестве выгребной ямы использовать накопительные емкости может считаться эффективным только, когда вентиляция в туалете на даче из бочки в виде вентиляционной трубы будет сечением не менее 100 мм. Она выводится над землей на 0,5 м и удаляет накапливающийся метан. При отсутствии вентиляции процессы, происходящие внутри бочки, могут ее разорвать. При сравнительно невысокой эффективности и зависимости от климата, погоды такие туалеты на дачах пользуются популярностью, благодаря простой установке и не требующей финансовых затрат эксплуатации.

Естественный приточно-вытяжной метод

Больший эффект по удалению зловония из выгребной ямы достигается при естественной приточно-вытяжной вентиляции. Кроме установленного унитаза некоторые дачники проделывают в полу еще одно отверстие. Через эти два входа поступает воздух в яму, а уходит по смонтированной трубе. Получается два отвода: из клозета и ямы. Они выполняются из серых труб ПВХ сечением 100 мм. Труба должна быть рассчитана по длине так, чтобы один конец опускался в яму, а другой (верхний) возвышался над крышей на 0,3. Именно такая высота должна обеспечить достаточную мощность удаления воздуха. При ее недостатке можно применить способы усиления тяги в трубе:

• Выкрасть в темный (желательно черный) цвет вытяжной патрубок. Здесь воздуховод чуть возвышается над кровлей клозета. Притягиваемые солнечные лучи нагревают трубу и понукают подниматься неприятные запахи кверху.
• Нагревается труба и с помощью помещенной в нее лампочки.
• Смонтировать вытяжное устройство на конце наружной части трубы (колпак) для отсоса воздуха из кабинки. Дуновение бокового ветра создает между трубой и дефлектором подпор воздуха, увеличивая тягу.

Для сведения! Один из способов уменьшить или даже исключить проникновение зловония в кабинку туалета – яму и кабинку расположить на некотором расстоянии. Проложенная между ними канализационная труба соединит унитаз в «скворечнике» и выгребную емкость. Применение тройника дает возможность установить вентиляционную трубу. Для утилизации нечистот при такой организации воздухообмена требуется подвод воды.

Вентиляция принудительного характера

Смонтированная механическая вытяжка в туалете на даче своими руками будет более эффективной, если:

• принудительный обмен происходит в кабинке, но только не в яме;
• неприятные запахи, испарения удаляются непрерывно;
• циркуляция обеспечивает нужную кратность обмена воздуха;
• силовая установка работает независимо от погоды и времен года.

Существенные «минусы» — зависимость от электричества и значительные капитальные вложения.

Организация проветривания отхожего места вентиляционным устройством, установленным в то же окошко и подключенным кабелем к электросети – один из видов принудительного воздухообмена. Для регулирования подачи воздуха необходимо установить еще выключатель. Проводка изолируется от проникновения влаги. Укладывается с внешней стороны конструкции по крыше от чердака близ стоящего дома. Мощности вентилятора в 30 Вт в оконном проеме достаточно при небольших габаритах кабинки (порядка 2 м.кв.). В зависимости от формы и размеров оконного проема подбирается и модель установки. Нужно не забыть закрыть каналы (вытяжной, приточный) защитной сеткой или решеткой. Подключенный к сети вентилятор проверяется в работе.

Что касается септической ямы, то в ее замкнутом объеме недостаточно свежего воздуха. Поэтому принудительную систему вентиляции непосредственно в яму не ставят. В опущенной трубе устанавливается вентилятор. Он создает разряжение. Подсос воздуха идет через кабинку.

Можно сделать проще. Потребуется установка в вытяжку канального вентилятора небольшой мощности: всего 3 — 5 Ватт. Регулирует скорость вращения лопастей датчик. Он монтируется непосредственно внутри туалета. Вручную корректируется нужная скорость выводимого воздуха (тяга).

Какой тип вентиляции для дачного туалета выбрать – каждый решает, исходя из финансовых возможностей, целесообразности применения.

Необходимость наличия системы вентиляции обычно не вызывает сомнений. Но далеко не всем понятны функции выполняемые этой системой.

Назначение вентиляции

Распространенным считается мнение, что отводы вентиляции в автономной канализации служат лишь для того, чтобы неприятный запах не попадал в дом и жилые помещения. Эта функция действительно имеется и является важной составляющей. Однако есть и другая важная роль вентиляции для канализации. Она уравновешивает давление внутри трубопровода.

При сливе стоков в трубопроводе образуется разрежение и дефицит воздуха. Тогда он начинает туда поступать автоматически. Если вентиляция не будет работать должным образом, воздух не будет поступать в отводы вентиляции, а через сливные отверстия.

Такая работа трубопровода может стать причиной нарушения всей системы. Поэтому воздух должен идти именно с отводов вентиляции. Отверстия должны находиться на самых высоких частях стояков, концы которых выходят на крышу.

Но в автономной системе канализации устранение зловония также является очень важной функцией. Особенно это необходимо в случае специальных очистительных септиков или автономных станциях, а также в накопительных резервуарах. О том, какой должны быть вентиляция выгребной ямы в частном доме, поговорим более подробно.

При разложении органики образуется не просто неприятный запах, но и горючий газ, метан. При его большом скоплении, если не предусмотрены специальные вентиляционные отводы, может случиться отравление и даже возникнуть пожар.

Вентиляция внутри дома

Внутри загородного дома обязательно должны быть установлены вентиляционные отводы. Обычно для них место выбирается на верхнем торце стояка канализации.

Оборудование вентиляции для канализации на этапе закладки фундамента частного дома

Чтобы была обеспечена достаточная вентиляция, стояки должны выходить выше уровня крыши. Необязательно даже, чтобы эта труба была вертикальной. Ее можно и изогнуть. Этот отвод не должен соединяться с дымоотводом.

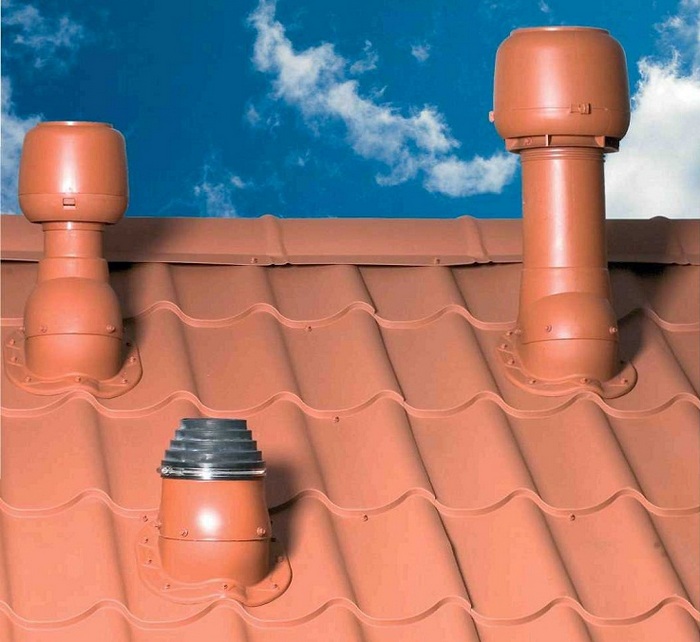

При выводе трубы на крышу, должны быть соблюдены следующие правила:

• верхний торец выносится от кровли не менее семидесяти сантиметров;
• от конца отвода до ближайшего окна должно быть не менее четырех метров;
• внутренние сечения стояков канализации и отводов вентиляции должны быть одинаковыми.

Если не получается вывести вентиляцию через кровлю, можно установить вентиляционный клапан.

Благодаря устройству, когда в канализации образуется разряжение, из атмосферы будет собираться воздух. А в остальное время оно будет закрыто. Клапан можно установить на любом участке стояка канализации. Однако он должен быть выше всех сантехнических приборов дома.

При необходимости клапан изготавливают даже своими руками. Для этого:

• из обычной ручки вынимают пружинку, подбирают под нее саморез, длина которого должна составлять четыре с половиной сантиметра;
• из пластика делают шайбу с сечением в пять сантиметров снаружи;
• другую шайбу делают из поролона с сечением в шесть сантиметров;
• на крышке сверлят отверстия для притока воздуха;
• все составляющие конструкции собирают на торцевой крышке так, чтобы саморез ввинтить изнутри.

Устройство можно монтировать на тройник, установив его на самом высоком участке системы канализации. Тогда при возникновении разряжения, давление снаружи будет сжимать пружинку и отодвигать пластиково-поролоновый клапан.

Выгребные ямы и их виды

Центральная канализация - это конечно, лучшая из систем, которая может быть в загородном доме. Однако для частных загородных домов - это далеко не всегда бывает доступным. Поэтому, приходится решать этот вопрос самостоятельно. Частым решением до сих пор является обустройство выгребной ямы. Чтобы улучшить качество проживания, необходимо грамотно ее обустроить.

Резервуары для этого сооружают по-разному. Например, используют старые покрышки. По типу выгребные ямы делятся на:

• поглощающие;
• герметичные;
• септики.

Какой бы не использовался тип, яма выкапывается в глубину не более трех метров, так как иначе появляется риск заражения подземных вод, которое негативно стразится на экологии участка и территории за его пределами.

Чтобы запах не распространялся сильно, объем бака должен быть немногим меньше объема выгреба.

Особенности расположения

Яму нельзя располагать слишком близко от дома. Чтобы неприятный запах не беспокоил обитателей дома, необходимо обратить внимание на прилегание люка сборника. Туалет на улице должен быть прикреплен без зазоров.

Вентиляция в туалете с выгребной ямой может быть обустроена установкой обычной канализационной трубы из ПВХ, диаметром десять сантиметров. Ее прикрепляют к стенке сзади. На полу сверлят отверстие для трубы и опускают ее примерно на десять сантиметров. Верхний конец выводится за крышу более чем на двадцать сантиметров. Снизу трубу необходимо изолировать паклей, смоченной заранее в грунтовке из битума. Выход прикрывают жестяным листом, обрабатывают пеной или цементируют.

Для того, чтобы образовалась мощная тяга, на вентиляционную трубу монтируют дефлектор - специальную насадку.

Когда вентиляция устанавливается в выгребной яме без туалета, монтаж осуществляется таким же образом. Недалеко от люка вставляют трубу, длину которой просчитывают в зависимости от высоты вывода. Если на верхнем конце прикрепить вытяжной моторчик, то зловоние не распространится на участке, даже в летнюю жару.

Соорудив вентиляционную систему подобным образом, удастся избежать скопления вредных газов и, как результат, возникновения неприятного запаха в самом туалете.

Кроме того, вентиляция выгребной ямы предотвратит вредное действие паров от фекалий на сооружение из дерева. Благодаря этому, срок дачного туалета заметно возрастет.

Когда строят туалет с выгребной ямой, лучше всего сделать так, чтобы туалет располагался отдельно от нее. Соединить их несложно при помощи обычной трубы для канализации, имеющим крупное сечение. В этом случае к самой трубе через тройник подсоединяют отвод для вентиляционной. Тогда будет гарантирована отличная вентиляция, но при условии, если в туалет дополнительно предусмотреть систему слива.

Так или иначе, вентиляционная система здесь может быть сооружена двумя путями:

• естественная вентиляция предполагает вентилирование посредством увеличенного давления в яме;
• при принудительной вентиляции воздухообмен будет реализовываться через вентиляторы, которые работают от электричества.

Установка естественной вентиляции

Выше вкратце упоминалось о монтаже естественной вентиляции туалета. Рассмотрим этот процесс более подробно.

Воздух из выгребной ямы будет выводиться в атмосферу через вертикальную вентиляционную трубу, устанавливаемую на задней туалетной стенке. Торец отвода наверху должен выходить за пределы крыши.

Воздух будет перемещаться за счет разницы давления в туалете и атмосфере. Тогда запах в само помещение не попадет и газы будут эффективно удаляться наружу.

Вход трубы канализации должен быть не ниже уровня наполнения нечистотами. Тогда он никогда не будет закрыт отходами жизнедеятельности.

Для обеспечения достаточного перемещения воздуха, сечение отвода делается более десяти сантиметров, а верхний торец поднимают более семидесяти сантиметров над крышей.

Для более плотной фиксации трубы к туалетной стенке сзади иногда применяют хомуты из пластика. Тогда можно быть спокойным за нее даже во время сильного ветра.

Кроме того, место соединения входного патрубка вентиляционной трубы и выгребной ямы необходимо тщательно герметизировать.

Установка принудительной вентиляции

Самым эффективным способом вентиляции является принудительный. Он может быть реализован только в случае наличия электрического питания на участке. Но когда используется, то можно не переживать: все газы от органического распада будут полностью удаляться. Монтаж устройства производится следующим образом:

1. Еще тогда, когда туалет строится, нужно продумать вопрос о расположении вентиляционной системы и построить окно для вентиляции. Оно будет являться источником освещения с одной стороны, и отверстием для притока воздуха, с другой.
2. К туалету подводят электричество. Подвесная конструкция для этого будет наиболее простым способом. Прокладывая линию электрического питания используют кабель, который имеет специальную защиту от внешних воздействий.
3. Подбирается вентилятор. Для того, чтобы оборот воздуха здесь происходил нормально, достаточной будет модели мощностью до 300 Ватт.
4. Лучше всего, сначала выбрать вентилятор, а уже потом под него формировать необходимое отверстие. Он перемещает воздух только в одну сторону. Обычно это воздушная выгонка наружу.
5. Чтобы в туалете не образовывалось разряжение, должны быть предусмотрены отверстия для того, чтобы прибывал воздух. В их роли вполне может выступить щель, находящаяся между торцом двери снизу и порогом.

В самой выгребной яме принудительная вентиляция не нужна. Достаточно будет работы вентилятора, функционирующего в кабинке.

Как сделать так, чтобы из выгребной ямы не распространялось зловоние

Естественно, без чистки резервуара обойтись не получится. Но сократить количество этих неприятных мероприятий вполне возможно.

Газы, которые образуются при гниении и брожении канализационных стоков, вредны для человеческого организма. Реакция человека на неприятный запах появилась не просто так. Мы стремимся избежать зловония, потому что оно является опасным для здоровья. Вот почему обустройство вентиляционной системы является такой важной процедурой.

Помочь в уничтожении зловония могут специальные биологические препараты, предназначенные для чистки автономной канализации. Они продаются, в основном, в виде жидкости, но встречаются и порошкообразные.

Пользуясь ими:

• обеспечивается стопроцентная безопасность;
• быстрое действие;
• высокая эффективность;
• поддержание экологического баланса;
• простота применения.

Специальные микроорганизмы, сбрасываемые в сборник, перерабатывают органические отходы. После такой переработки твердых отходов остается всего двадцать процентов, а запах исчезнет практически полностью.

В продаже также имеются средства, в состав которых входят самые сильные бактерии. Они способны разложить даже химические моющие средства, а также бумагу и разные соединения нитратов. После их работы, выделяется тепло, и зловоние благодаря этому исчезает.

Теперь вопрос о том, нужна ли вентиляция в выгребной яме загородного дома не возникнет. Понятно, она необходима. Несмотря на то, что ее легко и просто установить, она выполняет очень важные функции. Поэтому к ее обустройству нужно отнестись серьезно.

Проживание в частном доме или на благоустроенной даче предполагает наличие развитой автономной канализационной системы. Она включает в себя не только систему сбора и перемещения сточных вод, но и сооружения, очищающие стоки. При любом варианте строительства канализации необходимо предусмотреть ее вентиляцию.

Зачем нужна вентиляция в канализационных системах?

То, что в канализационной системе должна быть вентиляция, знают все. Однако мало кто точно представляет себе все ее функции.

Обычно считается, что вентиляционные отводы в канализационных автономных системах необходимо строить исключительно для предотвращения попадания в жилые комнаты и санузлы неприятных запахов от сточных вод. Это соответствует действительности, однако вентиляция в системе сбора сточных вод играет еще одну важную роль – она уравновешивает давление внутри системы трубопроводов.

В момент слива сточных вод в канализационных трубопроводах создается определенное разряжение, дефицит воздуха. Поскольку природа не терпит пустоты, то в трубопроводы автоматически начинает поступать воздух. Если не предусмотреть наличие вентиляционных отводов, то воздух будет поступать через естественные отверстия – решетки слива в раковинах и ванной.

Возможно, Вас заинтересует информация о том, что такое

Такое неправильное движение воздуха в трубопроводах может привести к неадекватной работе системы. Поэтому воздух при сливе и образовании разряжения в трубах должен поступать из вентиляционных отводов и отверстий, которые обычно располагаются на самых высоких частях канализационных, расположенных вертикально труб-стояков, верхние торцы которых могут выводиться на крышу здания.

Но и устранение неприятных резких запахов нечистот при помощи вентиляции в автономной канализационной системе частных строений тоже является немаловажной функцией. Особенно это касается автономных очистных или накопительных сооружений – септиков или выгребных ям.

Так, процессы разложения органических остатков в накопительных сточных ямах приводят к образованию не только неприятного запаха нечистот, но и к генерации горючего газа – метана. Его значительные скопления, не удаляемые своевременно при помощи вентиляционных отводов, могут привести к отравлениям и даже пожарам.

Устройство вентиляции внутренней канализации в доме

Такое устройство будет забирать воздух из атмосферы при возникновении разряжения в канализационных трубопроводах, а все остальное время будет находиться в закрытом состоянии. Монтировать такой клапан можно практически на любом участке канализационного трубопровода. Единственное условие – он должен находиться выше любого сантехнического прибора в доме.

Клапан для вентиляции канализационной системы можно изготовить и самостоятельно. Сделайте его с использованием приведенной инструкции.

1. Из старой автоматической ручки извлеките небольшую пружинку. Подберите винт-саморез, который будет соответствовать по сечению виткам пружины. Длина самореза должна составлять 4,5 сантиметра.
2. Найдите кусок плотного пластика и сформируйте из него шайбу с наружным сечением в 5 сантиметров. Вверните по центру шайбы саморез с надетой на него пружинкой так, чтобы пружина упиралась в шайбу и в головку самореза.
3. Изготовьте вторую шайбу. На этот раз она будет из плотного поролона. Ее сечение составит 6 сантиметров. Пластиковая и поролоновая шайба соединяются при помощи клея.
4. На торцевой глухой крышке посверлите несколько отверстий. Они будут обеспечивать приток воздуха.
5. Соберите вместе на торцевой крышке конструкцию из самореза, пластиковой и поролоновой шайбы. При этом саморез ввинчивается в крышку с внутренней стороны.

Глухая крышка с отверстиями и клапаном может устанавливаться на тройник, который монтируется на самом высоко расположенном сегменте вашей канализационной системы. Теперь, при появлении в канализации разряжения, наружное давление воздуха сожмет пружину и отодвинет клапан из пластика и поролона. В канализационную систему поступит воздух.

Как самостоятельно построить вентиляцию в септике

Рассмотрим, как самостоятельно построить вентиляционную систему в автономном очистном сооружении – септике.

Отсутствие фановой трубы и других приспособлений рано или поздно приведет к тому, что вентиляция канализации будет нарушена и неприятный запах быстро распространится по всем помещениям дома. Вне зависимости от наличия централизованной или автономной системы, проблемы с вентиляцией нужно решать как можно быстрее. Но если в квартире с этим успешно справится приходящий мастер, заботы о частном доме ложатся на плечи хозяина. И именно о том, как устроить вентиляцию частного дома или устранить проблемы своими руками, стоит поговорить подробнее.

Наличие в доме стояков сечением более 50 мм, два и более этажей и большое количество сантехнических приборов диктует необходимость установки системы вентиляции. Резкий залповый слив большого объема воды образует вакуум труб, вследствие чего происходит опустошение сифонов. И именно отсутствие гидрозатвора позволяет запахам свободно проникать в помещение.

Даже в случае оборудования дома трубами большого размера и минимальной угрозой перекрытия сечения сливным потоком, воздух из канализации все равно может появиться в помещении. Причина – малый размер сифонов. При отсутствии пользования канализацией 3-5 дней вода высыхает и образуется пустота, клапан гидрозатвора снова не работает и ароматы распространяются в дом. Неприятностей можно избежать, если есть вентиляция канализации в частном доме, которую достаточно просто сделать своими руками. Система может состоять из обычной фановой трубы или использовать вакуумный клапан. Оба варианта хороши, используются не только в частных домах, но и квартирах, причем самой эффективной считается схема, где есть и фановая труба и клапан, играющий роль нужного дополнения.

Канализация с фановой трубой

Устройство представляет продолжение канализационного стояка, выводимого наружу. Принцип действия простой: теплый воздух поднимается всегда вверх и выводится наружу, в результате чего в системе труб создается разряжение малого типа (как тяга в печке) и воздух выталкивается из комнат дома в канализацию, а не наоборот.

Важно! Вывод фановой трубы осуществляется через специальную шахту, предусматриваемую еще на этапе закладки дома. Но если сделать устройство не получилось, то можно вывести систему труб по горизонтали через стену сбоку.

А вот чтобы обустроить вентиляционный стояк с фановой трубой своими руками правильно, берите на заметку следующие рекомендации:

1. Высота фановой трубы не может быть менее 0,5 м от уровня крыши. В случае наличия чердака, длина увеличивается до 3-3,5 метров;
2. Сечение диаметра вытяжки должно быть равно диаметру трубопровода стояка;
3. Если стояков канализации много, допускается соединение элементов в верхней части и оборудование системы одной фановой трубой;
4. Нельзя соединять вентиляцию канализационного типа с печной или вытяжной общедомовой вентиляцией;
5. Лучшее место проведения труб – глухая стена дома. Если выводить рядом с оконными проемами или балконом, запах может просочиться в дом. В случае отсутствия глухой стены, расстояние между окнами и выходом трубопровода канализации должно быть не менее 4 метров;
6. Если крыша дома многоскатная, фановую трубу не следует выводить под свес ската, конструкция легко может сломаться от схода снега;
7. Оснащать верх вытяжки дефлектором – гарантировано перекрыть вентиляцию в зимний период. На дефлекторе образуется конденсат, который при замерзании наглухо закупорит выход и воздух пойдет в комнаты.

Вытяжка делается из трубы, из которой выполнен общий стояк и является продолжением трубопровода, выводя его наружу. Использование чугуна не желательно, так как материал подвержен коррозии и есть риск полного проржавления и падения трубы, лучше всего выход сделать пластиковым.

Совет! Фановую трубу нужно утеплять. Безусловно, все зависит от региона и температурных перепадов. Однако даже при несильных зимних морозах утепление не помешает на дачных участках, где канализацией пользуются только в теплый сезон.

Обустройство канализации с вакуумным клапаном

Использование клапана необходимо в случае невозможности оборудования фановой трубы. Система работает так:

• внутри корпуса есть пружина и уплотнитель из резины;
• при образовании разряжения внутри стояка (залповый сброс большого объема воды) пружина открывает уплотнитель, и воздух проходит в систему, выравнивая нужное давление;
• после пружина возвращается на место, вследствие чего воздух из канализации не поступает в комнаты.

Вакуумный клапан не может служить равноценной заменой фановой трубе, но хорошо справляется со своими функциями, однако при пересыхании воды в сифоне, клапан не будет препятствовать распространению неприятных ароматов.

Важно! Вакуумный клапан всегда монтируется в верхней части стояка и только в отапливаемом помещении.

В случае невозможности установки элемента на стояк, установка производится на трубу, проходящую горизонтально. Правила монтажа:

1. элемент монтируется выше точки подсоединения труб к системе канализации самого высокого слива сантехнического прибора;
2. если слив находится на уровне пола, клапан устанавливается на расстоянии 35 см от высоты напольного покрытия;
3. необходимо обеспечить свободный забор воздуха в вакуумный прибор, а также доступ для ремонта и ручного открывания (при необходимости).

Вентиляция внешнего типа: обустройство системы

При оборудовании дома автономной системой канализации возможно использование вентиляции внешнего типа. Это может быть два варианта расположения:

• вывод вытяжки вдоль стеновых панелей дома. На практике это выглядит как водосток с концом трубы выше уровня крыши. Схема предусматривает вывод конструкции из дома и крепление к стеновому элементу посредством хомутов;
• установка труб на септике – удобный вариант, так как труба находится в отдалении от дома и полностью минимизирует возможности попадания запаха в комнаты.

Внешняя вентиляция канализации в частном доме оборудуется при отсутствии канализационного стояка, что бывает в малых строениях или домах сезонного пребывания. Использование данного способа подразумевает обустройство вакуумного клапана для улучшения системы вентиляции.

Вентиляция выгребной ямы: назначение и типы

Вентиляционные трубы необходимы не только для того, чтобы не допустить появления запаха в доме, но и для уравновешивания давления внутри всей системы. Однако, есть еще одна причина обязательного обустройства вентиляции: в процессе разложения органических отходов образуется горючий газ и при большом скоплении вещества возможен пожар. Чтобы такого не произошло, необходима вентиляция выгребной ямы. Устройство не потребует больших затрат, а сделать его можно своими руками.

Схема вытяжки может быть оборудована предельно просто:

1. установить обычную канализационную ПВХ трубу сечением 100 мм;
2. прикрепить трубу к стене сзади;
3. вывести верхний конец за крышу септика примерно на высоту от 20 см;
4. изолировать трубу снизу паклей, смоченной в битуме;
5. выход прикрыть от попадания мусора листом жести;
6. забетонировать шурф выхода.

Совет! Для образования мощной тяги верх трубы оснащается дефлектором.

Если монтируется вентиляция выгребной ямы без туалета, установка также не занимает много времени:

• рядом с люком установить систему труб, размер которой просчитывается глубиной погружения и высотой вывода;
• оснастить верх вывода моторчиком для усиления тяги;
• прикрыть выход жестяным листом.

Канализационная вытяжка готова, а благодаря наличию моторчика зловония не будет на участке даже в самые жаркие летние дни. Кроме того не будет неприятных запахов в туалете, пары разложения перестанут влиять на древесину, а значит, туалет простоит дольше.

При строительстве туалета со сливной ямой, лучше возвести нужник подальше от ямы. Соединить сооружения несложно посредством обычного канализационного трубопровода с сечением от 100 мм. А если смонтировать тройник, то будет просто присоединить вентиляционную трубу, что и гарантирует хорошую вентиляцию. В любом случае устройство вентиляции возможно двумя способами:

1. естественный вариант происходит когда увеличивается давление в сливной яме;
2. принудительный – воздух перемещается посредством работы вентиляторов, подключенных к сети питания.

Естественная вентиляция

Устанавливается вертикальная труба, которая нужна для отвода запахов, причем монтаж осуществляется не ниже границы уровня наполнения котлована нечистотами, а верх выходит за пределы крыши.

Сечение отвода должно быть более 100 мм, верхний конец размером не менее 70 см от уровня крыши. Герметизация патрубка и крепление хомутами обязательно – так можно не беспокоиться, что трубу снесет во время сильного ветра.

Принудительная вентиляция

Самый эффективный способ, но требующий наличия электричества. Сделать вытяжку своими руками несложно:

1. подвести к туалету электричество;
2. подобрать вентилятор средней мощности (300 ватт вполне достаточно);
3. сформировать отверстие под прибор, причем работать вентилятор должен на выгонку, чтобы воздух не застаивался в помещении туалета;
4. оборудовать несколько отверстий для притока свежего воздуха (это может быть обычная щель у порога).

В этом случае схема не предусматривает устройство вентиляционных труб в самой сливной яме, вполне достаточно вентилятора, который отлично выгонит воздух и вместе с ним все неприятные ароматы.

Ну а чтобы избежать появления сильного запаха в сливной яме, достаточно приобрести биологические средства для чистки. Это могут быть порошки, таблетки или жидкости для канализационных ям. Как видите, устройство вентиляции вполне доступно для любого хозяина, причем выбор систем достаточно многообразен.

В процессе переработки жидких бытовых отходов возможно образование побочных газов, которые при попадании в жилые помещения существенно снижают уровень комфорта. Для устранения данной проблемы любая канализационная система должна оснащаться вентиляцией. Монтаж вытяжки может производиться в нескольких местах. Одним из вариантов является непосредственная установка в выгребной яме. В данной статье поговорим о том, как правильно сделать вентиляцию в выгребной яме, и когда это нужно делать.

Как правило, отвод газов из системы канализации осуществляется посредством установки фановой трубы, оголовок которой выводится над кровлей и является самой высокой точкой автономной канализационной сети. Помимо удаления неприятных запахов, подобная вентиляция уравновешивает давление внутри трубопровода, нормализуя работу системы.

Важно! Процессы переработки сточных вод вызывают не только появление неприятного запаха, но и образование метана. Чрезмерное скопление газа может привести к отравлению жильцов и даже возникновению пожара.

Вариант отвода канализационных газов через вентиляционный оголовок

В случае отсутствия подобной конструкции вентилирование сети необходимо осуществлять через выгребную яму. Ее объем условно делят на две зоны – выше и ниже точки ввода канализационной трубы. Если ввод находится на расстоянии более 1,5 м от поверхности земли, тогда вытяжку в выгребной яме следует сделать даже при наличии вентиляционного оголовка в доме.

Монтаж естественной вентиляции

Одним из вариантов вентилирования отстойника жидких бытовых отходов является обустройство системы, основанной на естественной циркуляции воздуха.

Подбор материалов

Для обустройства естественной вентиляции понадобится две канализационные трубы из ПВХ диаметром 110 мм и 50 мм. Нижняя часть 110-миллиметровой трубы располагается в вентилируемой зоне под потолком выгребной ямы, а ее надземная часть должна выводиться над грунтом выше уровня паводковых вод. Поскольку выход вентиляции следует располагать на достаточной высоте от поверхности земли (не менее 2 м), длина отвода увеличивается за счет подключения 50-миллиметровой трубы.

Обратите внимание. Вентиляцию в выгребной яме можно сделать из трубы одного диаметра, применив большой отрезок диаметром 110 мм. Однако в целях экономии для частных домов допускается применение отвода диаметром 50 мм.

Составные части вентиляции канализационного отстойника

Этапы установки

1. В перекрытии выгребной ямы делается отверстие с учетом диаметра вентиляционной трубы.

1. Нижний патрубок располагается в 30 см над максимально возможным уровнем бытовых стоков, чтобы вход никогда не закрывался жидкостью.

1. Если вытяжка делается для выгребной ямы, расположенной под уличным туалетом, тогда крепление наружной части трубы осуществляется с помощью хомутов непосредственно к задней стенке кабинки.В ином случае следует предусмотреть альтернативный способ фиксации. Кпримеру, под землей можно вывести патрубок к забору или фасаду рядом стоящего здания и осуществить крепление вентиляции к нему.

Важно! При креплении трубы к зданию выход вентиляции должен располагаться минимум в 700 мм над кровлей.

1. Место выхода вентиляционного стояка из выгребной ямы изолируется с помощью любого герметика, способного выдерживать атмосферные осадки и большие перепады температур.

Схема естественной вентиляции выгребной ямы для уличного туалета

Монтаж принудительной вентиляции

Более эффективный, но и более затратный способ удаления неприятных запахов – сделать принудительную вентиляцию в выгребной яме. Для его реализации к основанию вытяжки необходимо подключить вентилятор, технические параметры которого подбираются с учетом объема ямы и характера бытовых стоков.

Выбор вентилятора

Главной характеристикой, по которой следует подбирать модель вентилятора, является его производительность. Согласно санитарным нормам, в выгребной яме скорость воздухообмена должна быть как минимум 80 м³/ч. Обычно такую производительность способны обеспечить вентиляторы мощностью от 30 Вт. Также важным параметром являются габаритные размеры вентилятора, которые должны соответствовать внутреннему диаметру вентиляционного отвода.

Вытяжной вентилятор монтируется непосредственно в вентиляционную трубу

Установка и подключение системы

Чтобы правильно сделать принудительную вентиляцию в выгребной яме, необходимо придерживаться следующих рекомендаций:

1. Установка вентиляционной трубы осуществляется по принципу монтажа естественной вентиляции. Единственное отличие – нижний патрубок должен располагаться непосредственно под потолком.

1. Канальный вентилятор монтируется в нижней части трубы и фиксируется с помощью уплотнителей,саморезов или соединителей каналов в зависимости от модели. При использовании саморезов важно проследить, чтобы их крепление никак не мешало вращению крыльчатки.

Важно!Установку вентилятора следует производить в соответствии с правильным направлением воздушного потока. Движение воздуха должно осуществляться вверх, а не наоборот.

1. Подвод электричества к выгребной яме можно выполнить двумя способами: подземным и воздушным. В первом случае роется траншея глубиной не менее 70 см (согласно ПУЭ и ГОСТ), в которую укладывается кабель. Для его защиты от грунтовых вод лучше использовать пластиковую или металлическую трубу. Второй вариант предполагает тросовую прокладку, которая осуществляется по воздуху. Для таких целей используется стальной трос, на который наматывается кабель.

1. Чтобы автоматизировать процесс включения/выключения вентилятора, используется таймер (реле времени), который программируется с учетом особенностей эксплуатации канализационной сети.

Таймер для автоматической работы вентиляции

1. Осмотр вентиляции следует выполнять не реже 2 раза в год. Особое внимание необходимо уделять лопастям вентилятора, на которых могут скапливаться твердые отложения.

Важно сделать вытяжку в выгребной яме таким образом, чтобы не допустить внутреннего разрежения. И если в уличном туалете воздушный поток формируется между вентиляционной трубой и отверстием в конструкции, то для герметично закрытой ямы следует осуществить монтаж приточной трубы.

К сведению. Приточное и вытяжное отверстия обычно разносятся по разным углам выгребной ямы. При этом вытяжной патрубок должен располагаться выше приточного.

В зимнее время на поверхности вытяжки может скапливаться влага, которая при замерзании уменьшает внутренний диаметр канала, что снижает интенсивность воздушного потока. Для устранения подобной проблемы на выходном отверстии следует устанавливать дефлектор, который улучшает движение воздуха. Кроме того, данное устройство защищает трубу от мусора и посторонних предметов.

Виды дефлекторов для вентиляции

Оптимальный вариант – сделать вентиляцию в выгребной ямево время монтажных работ по обустройству автономной канализации. В этом случае не придется дорабатывать уже функционирующую систему и можно выбрать оптимальное место для размещения вытяжки. Что касается типа вентиляции, то не всегда целесообразно использовать принудительный воздухообмен. Для некоторых отстойников вполне достаточно естественного воздушного потока. Впрочем, такое заключение могут дать только специалисты после выезда на объект и ознакомления с условиями эксплуатации канализационной сети.
