Посудомоечная машина неисправности причины способы их устранения. Существует четыре основных причины протечки. Нехарактерные звуки работы

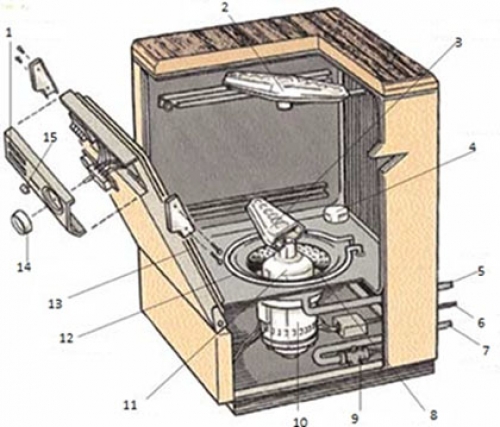

Рис. 1 Устройство посудомоечной машины

Ремонт посудомоечных машин своими руками.

Разобраться в устройстве посудомоечной машины, ознакомиться с основными узлами посудомоечных машин рис 1, их назначением и принципом действия.

РАССМОТРИМ ДЕТАЛЬНО УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ПОСУДОМОЕЧНОЙ МАШИНЫ:

Устройство посудомоечных машин, вне зависимости от производителя и его модели, можно представить единой схемой рис1. Основные функции, которые выполняет посудомоечная машина после нажатия кнопки пуск и закрытия дверцы, это:

Слив воды (обычно при старте любой выбранной программы).
Залив воды.
Начало процесса мойки.
Добавление моющего средства (закладывается на этапе загрузки посуды).
Нагрев воды.
Процесс мойки (требует времени в зависимости от выбранной Вами программы мойки).
Слив воды.
Залив воды для полоскания.
Полоскание.
Слив воды.
Сушка.

Одиннадцать основных функций отвечают за качественную мойку посуды. Одиннадцать основных функций выполняют функциональные узлы (детали, устройства, периферийные устройства) посудомоечных машин. Последовательность включения/выключения периферийных устройств посудомоечной машины контролирует модуль электронного управления (далее по тексту процессор) подобный изображенному на рис0.

Программа мойки - последовательность инструкций, выполняемых процессором. Программы мойки отличаются:

временем (длительностью выполнения).
степенью нагрева воды (от 50 °с до 75°с).
присутствием или отсутствием функции предварительного замачивания.

Рассмотрим основные узлы посудомоечных машин и их функциональное назначение на примере поэтапного выполнения программы мойки от старта до полного ее завершения.

Вы выбрали программу мойки, заложили моющее средство, добавили ополаскиватель (по желанию), нажали кнопку старт (пуск) и захлопнули дверцу посудомоечной машины. Что же происходит дальше?

1. ПРОЦЕССОР ПРОВЕРЯЕТ ЗАКРЫТИЕ ДВЕРИ И ПОДАЕТ КОМАНДУ «ПРОМЫТЬ ПОСЛЕ ПРЕДЫДУЩЕЙ ОПЕРАЦИИ МОЙКИ»:

За закрытие двери отвечает замок рис2 (на рисунке 1 смотрите под номером 15). Если дверь правильно закрыта, замок замыкает контакты. Это является сигналом процессору «дверь закрыта». Получив сигнал »дверь закрыта», процессор подает команду сливному насосу рис3, (на рисунке 1 смотрите под номером 8) »слить воду». Сливной насос начинает выполнять свою функцию. В это же время процессор с периодичностью 5-6-ти секунд, в течении 2-3 минут, подает команду «залив воды». Клапан залива воды рис4 (на рисунке 1 смотрите под номером 17) открывается, вода поступает в посудомоечную машину. Сливной насос работает постоянно, откачивая воду. Спустя определенный период времени, сливной насос прекращает свою работу. Операция промывки от предыдущей мойки посуды выполнена.

2. ПРОЦЕССОР ПОДАЕТ КОМАНДУ «НАБОР ВОДЫ »:

Открывается клапан залива воды. Посудомоечная машина набирает воду. Уровень (количество) набора воды, контролирует датчик уровня воды рис5 (на рисунке 1 смотрите под номером 7). Датчик настроен на срабатывание при определенном количестве воды (достаточном для качественной мойки посуды). Когда достаточное количество воды набрано, датчик подает сигнал процессору. Процессор получив сигнал от датчика уровня воды, закрывает клапан набора воды.

3,4. ПРОЦЕССОР ПОДАЕТ КОМАНДУ »НАЧАТЬ МОЙКУ»:

Ремонт посудомоечных машин своими руками, ремонт посудомоечных машин самостоятельно. Начинает работать циркуляционный насос рис6 (на рисунке 1 смотрите под номером 12). Циркуляционный насос создает в посудомоечной машине давление, достаточное для циркуляции воды. Вода поступает в крыльчатки (разбрызгиватели) рис7 (на рисунке 1 смотрите под номером 3), затем в отверстия крыльчаток. С отверстий крыльчаток вода с определенной силой давления омывает посуду загруженную в корзины рис8 (на рисунке 1 смотрите под номером 1). Крыльчатки начинают вращаться, что способствует процессу мойки посуды. Открывается дозатор (диспенсер) рис9 (на рисунке 1 смотрите под номером 16) с моющим средством. Моющее средство попадает в посудомоечную машину.

5. ПРОЦЕССОР ПОДАЕТ КОМАНДУ »НАГРЕВ ВОДЫ»:

Напряжение электросети поступает на нагревательный элемент рис10 (на рисунке 1 смотрите под номером 20). Вода греется до величины соответствующей выбранной программе мойки. Величину температуры нагрева воды контролирует датчик температуры нагрева воды рис11 (на рисунке 1 смотрите под номером 4). Когда температура воды достигает необходимой величины, датчик информирует об этом процессор. Процессор отключает нагревательный элемент от электросети, останавливая тем самым нагрев. Мойка посуды продолжается некоторое время. Время мойки контролирует процессор, согласно выбранной программы мойки посуды.

6,7. ПРОЦЕССОР ПОДАЕТ КОМАНДУ »СЛИВ ВОДЫ»:

Посуда вымыта. Начинает работать сливной насос рис3 (на рисунке 1 смотрите под номером 8), откачивая воду. Вода откачана. Об отсутствии воды процессор информирует датчик уровня воды рис5 (на рисунке 1 смотрите под номером 7). Следующая операция - это операция полоскания.

8,9. ПРОЦЕССОР ПОДАЕТ КОМАНДУ »ЗАЛИВ ВОДЫ» ДЛЯ ПОЛОСКАНИЯ:

На клапан залива воды поступает напряжения электросети. Клапан открывается, пропуская воду в посудомоечную машину. Датчик уровня воды контролирует залив достаточного количества воды. Когда количество воды в посудомоечной машине достигает необходимой величины, датчик уровня воды информирует процессор «вода залита».

Процессор отключает клапан залива воды от электросети, тем самым останавливая поступление воды в посудомоечную машину. Процессор включает циркуляционный насос. Вода под определенным давление поступает в коромысла (разбрызгиватели), начинается процесс полоскания посуды. Процессор подает команду на включение нагрева воды. Уровень нагрева воды контролирует датчик температуры. Когда температура воды достигает необходимой величины (об этом процессор информирует датчик температуры), процесс нагрева прекращается. Сам же процесс полоскания продолжается некоторое время. Величина времени полоскания прописана в программе, которую процессор считывает с внешней или внутренней памяти.

10. ПРОЦЕССОР ПОДАЕТ КОМАНДУ »СЛИВ ВОДЫ» ПОСЛЕ ПОЛОСКАНИЯ:

По завершении этапа полоскания, включается сливной насос. Начинается этап слива воды.

11. ПРОЦЕССОР ПОДАЕТ КОМАНДУ »СУШКА»:

Начинается процесс сушки посуды. Для сушки посуды в теплообменник автоматически заливается холодная водопроводная вода. Вся влага быстро конденсируется на холодной левой стенке моечной камеры и стекает в дренаж. После процесса сушки (15-20 минут), включается сливной насос с целью слить остатки воды после сушки. Далее слышен сигнал окончания процесса мойки.

Вот и все. Это основная схема по которой работают практически все посудомоечные машины. Изучив устройство посудомоечной машины, можно произвести ремонт посудомоечной машины самостоятельно. Дополнения и отклонения от функций основных режимов, это не что иное как дополнительный сервис от производителя.

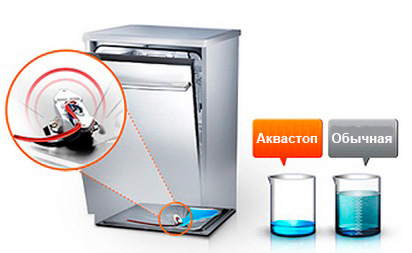

СИСТЕМА AQUASTOP:

Большая часть моделей посудомоечных машин защищена от протечек. Основная масса бюджетных моделей посудомоечных машин имеют поддон с поплавковым переключателем, останавливающим работу при обнаружении протечки. Модели среднего и топ-класса оборудованы аварийным клапаном, блокирующем подачу воды в машину. Смотрите рисунки ниже (шланг аквастопа и поплавок рис12). Шланг аквастопа крепится непосредственно к трубопроводу подачи воды, поплавок находится в поддоне посудомоечной машины.

Другими словами система AquaStop состоит из поддона с поплавком и микровыключателем, сверхпрочного гибкого шланга и модуля электроклапанов, который крепится непосредственно к водопроводу рис12. Вода из-за протечки шланга или разгерметизации машины попадает в поддон.Когда в поддоне набирается определенное количество воды, поплавок всплывает и замыкает контакты микровыключателя. Подача электричества к клапану безопасности мгновенно прекращается, клапан закрывается и перекрывает подачу воды. Одновременно с этим происходит откачка воды из цоколя машины.

Если посудомоечная машина отказывается работать, проанализируйте информацию выше, проанализируйте перечень возможных неисправностей ниже и возможно вы получите ответ на вопрос «что случилось?» и устраните неисправность посудомоечной машины самостоятельно.

Ниже, список часто встречающихся неисправностей посудомоечных машин, и методы их устранения. Эта информация накапливалась годами практики, и приобретала структурные формы. Информация будет полезна как начинающим мастерам, так и тем кто привык ремонтировать все своими руками. Ниже представлен список из четырнадцати пунктов характеризующих неисправность посудомоечной машины. Знание содержимого пунктов поможет легче усвоить секреты ремонта. Каждый пункт содержит подробное описание логических путей поиска неисправности названия пункта. Знание поможет выполнитьремонт посудомоечных машин своими руками . Произвести ремонт посудомоечной машины самостоятельно

Ремонт посудомоечных машин своими руками – запредельная мечта каждого мужчины. Ведь так хочется быть незаменимым в глазах женщины.

На рынке бытовой техники сегодня есть множество помощников – посудомоечные машины из их числа. Позволить такую машину сейчас может каждый. Подобрать машину по своим финансовым возможностям сейчас не проблема. Агрегаты, которые выполняют функцию посудомоек на ваших кухнях, изготавливаются многими производителями, имеют разную цену. Производители Siemens, Electrolux, Bosh разработали такие модели, с которыми у вас никогда не возникнут проблемы. Но любая техника рано или поздно ломается, и даже если это агрегат известных производителей, вы не будете от этого застрахованы на 100%.

Самостоятельный ремонт посудомоечных машин возможен при соединении трёх качеств: желание сэкономить деньги, научиться самостоятельно делать мелкий ремонт технических средств и базовые знания технических дисциплин, чтобы самостоятельно прочесть схемы.

Самостоятельный ремонт посудомоечных машин – мечта каждой хозяйки

"Как отремонтировать посудомоечную машину", - частый вопрос хозяек. Ремонт посудомоечных машин самостоятельно может сделать каждый, нужно только немного подучиться. Для этого создан специальный форум + ремонт посудомоек может оказаться простым занятием, если есть люди, которые могут дать дельные советы и хорошую консультацию.

Здесь вы можете познакомиться с подробными инструкциями по ремонту машин для мытья посуды своими руками, полезными советами по диагностике машин различных марок. Здесь вы можете узнать о том, как подключить и установить машину, сделать разборку основных узлов в случае экстренной необходимости. На самом деле самостоятельный ремонт посудомойки, то есть своими руками, простое и интересное занятие.

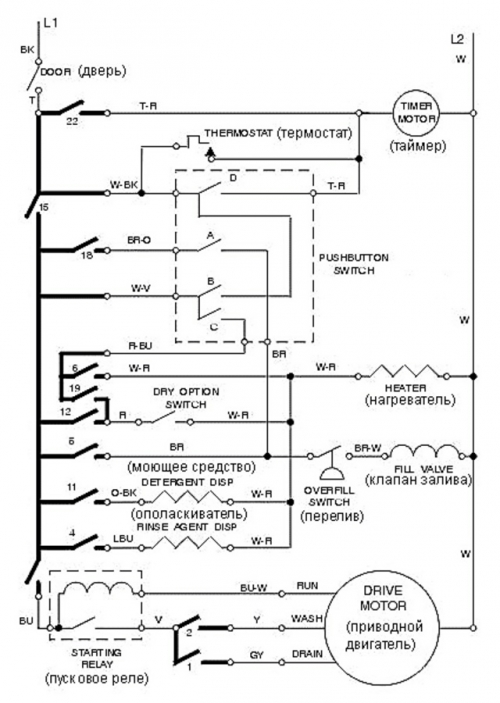

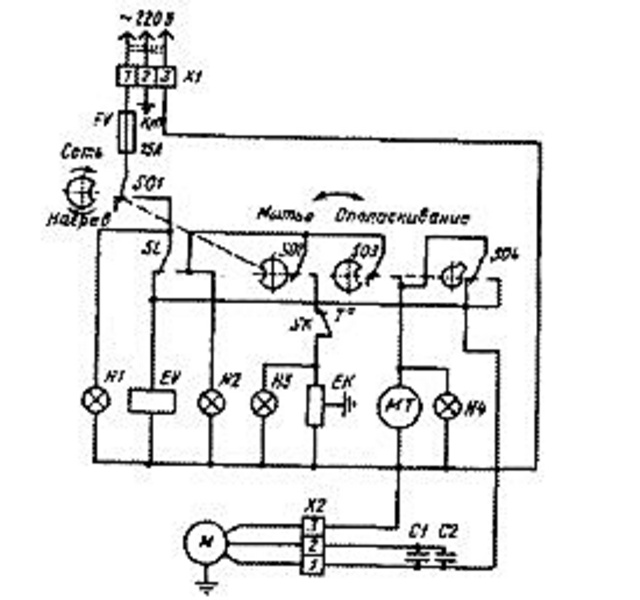

Как отремонтировать посудомоечную машину? Учитесь читать схемы!

У вас не работает посудомоечная машина. Что делать?

Специалисты скажут вам, что когда посудомоечная машина, по каким-либо причинам, вышла из строя, то нужно вызвать мастеров, которые не только проведут диагностику, а и проведут ремонт посудомоечных машин + форум, где находится масса доводов о том, что мелкий ремонт можно сделать самостоятельно. Прежде всего, вам поможет инструкция по ремонту посудомоечной машины и это видео.

Если вы купили посудомоечную машину, а она вдруг решила сломаться, не стоит расстраиваться и звонить в сервисный центр – ремонт можно выполнить самому, без посторонней помощи. Посудомойки устроены не так уж и сложно, как это кажется на первый взгляд. Ремонт посудомоечных машин Bosch своими руками производят многие люди. Главное – научиться разбираться в базовых неисправностях, о которых мы поговорим в данном обзоре-инструкции.

Посудомоечная машина не включается

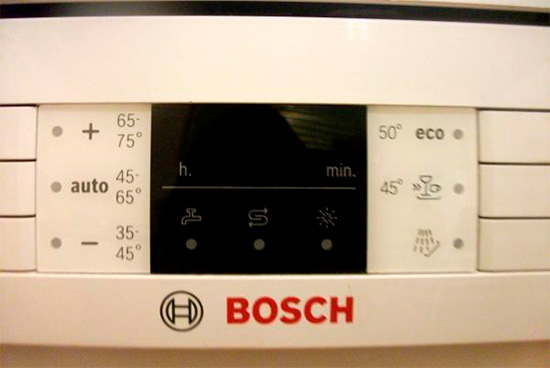

Ремонт посудомоечных машин Бош осуществляется так же, как и ремонт любых других посудомоек – они устроены примерно одинаково. А простота конструкции позволяет рассчитывать на успех при проведении ремонтных процедур. Давайте разберемся, почему посудомоечная машина может не включаться и не подавать абсолютно никаких признаков жизни.

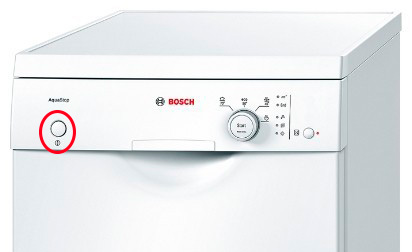

В первую очередь, следует заподозрить механическую кнопку включения/выключения. Она не рассчитана на миллион циклов, поэтому может легко выйти из строя. Контактные группы здесь слабые, следовательно, поломки возникают часто. Ремонту предшествует тестирование кнопки – можно замерить наличие напряжения на выходе или протестировать работоспособность контактной группы мультиметром , работающим в режиме омметра.

Также мы можем заподозрить в неисправности другие узлы посудомоечной машины Bosch – это кабель питания и модуль управления. Целостность кабеля проверяем все тем же омметром, а вот протестировать модуль управления в домашних условиях сложно. Но если питание на него все же поступает, то нам не остается ничего другого, как грешить на него.

Помимо вышеуказанных модулей и узлов, не помешало бы удостовериться в целостности предохранителей и работоспособности розетки и электропроводки – ремонт заключается в замене указанных предметов.

Посудомойка не начинает мыть посуду

Неисправности посудомоечной машины Бош могут быть самыми разными – как-никак, на борту работает огромное количество деталей, которые могут сломаться. Если посудомойка перестала запускать программы, то ремонту предшествует тщательная проверка техники. Для начала нужно открыть и закрыть загрузочную дверцу – вполне возможно, что цикл не запускается именно из-за нее. На следующем этапе проверяем фильтр аппарата.

Отсутствие старта может быть вызвано прочими неисправностями. Если посудомоечная машина современная, она покажет код ошибки . Заглянув в таблицу с кодами, вы поймете, что конкретно вышло из строя. Такая схема диагностики отличается особым удобством, так как позволяет быстро вычислить неисправный узел. Вам же останется только провести ремонт, ориентируясь на полученные во время диагностики данные.

Также нормальному старту посудомоечной машины Bosch могут помешать неисправные датчики (термостаты, прессостаты), двигатель (он же циркуляционный насос) и управляющая плата. Ремонт всех этих деталей и узлов чаще всего сводится к их полной замене.

Не поступает вода в машину

Пробуем вычислить неисправности посудомоечных машин Bosch при отсутствии нормального налива воды. В первую очередь следует осмотреть наливной шланг – его могло случайно придавить корпусом аппарата . Также пробуем открыть и закрыть шаровый кран, установленный после тройника или на конечном отрезке подводимой трубы. Одновременно с этим убеждаемся, что в водопроводе есть вода – для этого нужно открыть кран над раковиной или в ванной комнате.

Если вода есть, пробуем проверить сетчатый фильтр, установленный в наливном шланге или в самой посудомоечной машине Bosch. При наличии засоров сеточку следует промыть или продуть. Если в системе подвода воды есть дополнительные фильтры грубой очистки, проверяем и их – они могли засориться или попросту сломаться.

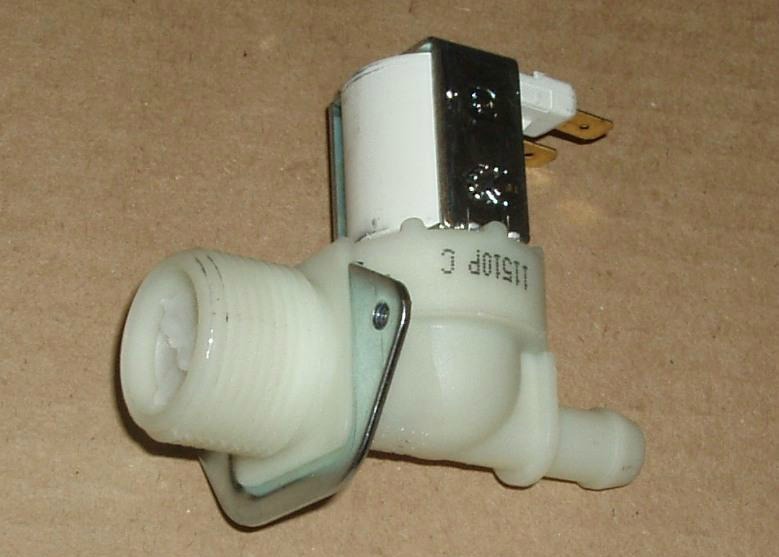

Если вода по-прежнему не желает поступать в посудомоечную машину, проверяем работоспособность электромагнитного клапана, установленного на входе в аппарат. Для этого используется мультиметр в режиме вольтметра – при запуске программы на клапан должно податься напряжение питания (чтобы тот открылся). Если тока нет, то ремонт будет сводиться к замене клапана.

Ремонт посудомоечной машины от фирмы Bosch, при отсутствии налива воды, предусматривает проверку целостности проводов, питающих клапан. Если питания нет даже на выходе из управляющей платы, то в ремонте нуждается сама плата.

Машина не сливает воду

Посудомоечные машины Bosch отличаются надежностью и устойчивостью к поломкам. Тем не менее, от ремонта никто не застрахован. Если аппарат перестал сливать отработанную воду в канализацию, нужно принимать меры. Обычно здесь ломается сливная помпа – она не отличается особой прочностью, а если на нее воздействуют дополнительные нагрузки, то она легко выходит из строя. Технология ремонта – полная замена неисправного узла.

Одновременно с этим проверяем целостность соединительных проводов, по которым на помпу поступает напряжение питания. Технология ремонта в случае обнаружения обрыва – полная замена проводов с соблюдением сечения. Если шум помпы все-таки слышен, нужно проверить ее проходимость и оценить проходимость сливного шланга – возможно, он оказался чем-то зажатым.

Посудомойка протекает

Ремонт посудомоечной машины своими руками нередко подразумевает борьбу с протечками. Они образуются в самых разных местах, доставляя массу неприятностей. Приятнее всего, когда посудомойка наделена Аквастопом – этот модуль автоматически перекрывает подачу воды при обнаружении протечки . После этого остается лишь найти течь и ликвидировать ее. Впрочем, в некоторых ситуациях не спасает даже Аквастоп.

Вот перечень возможных виновников образования протечек:

Рабочая камера – ее металлические стенки могут прохудиться, вода начинает капать в поддон. Ремонт заключается в герметизации камеры пайкой или специальными герметиками;
Места соединений – в посудомоечных машинах Bosch течи могут образовываться на любых соединительных стыках;
Наливной шланг – если его прорвет, ремонт потребуется не только посудомоечной машине, но и полам (и, не дай бог, соседской квартире). В этой ситуации спасают аппараты с Аквастопом – они контролируют целостность шлангов и наличие воды в поддоне.

Из каких-то других мест вода течь не может.

При обнаружении протечки немедленно отключите посудомоечную машину от водопровода и примите все меры по оперативному удалению воды с полов.

Шум в посудомоечной машине

Ремонт посудомойки Bosch нередко сводится к поиску источника подозрительных шумов. Больше всего должна насторожить ситуация, когда шума почти не было, и вдруг он появился. В этом случае нужно срочно найти неисправность и подвергнуть технику ремонту. Вот на что нужно обратить внимание:

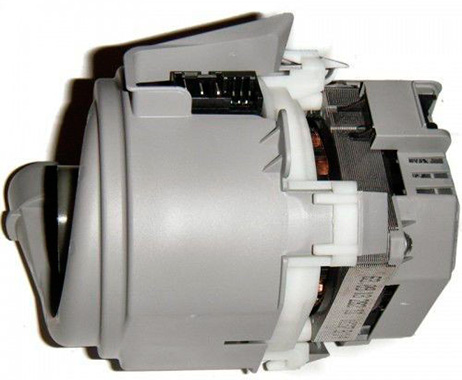

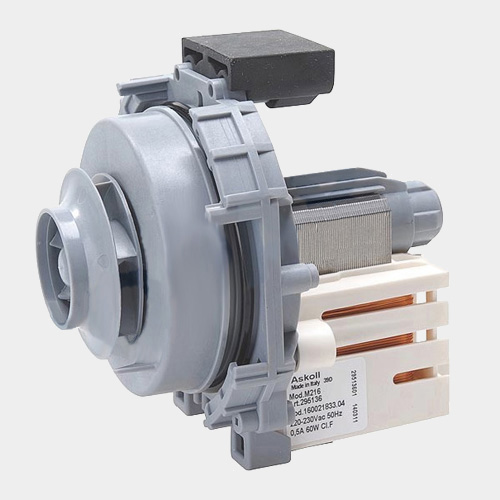

На электродвигатель (он же циркуляционный насос) – здесь могут начать шуметь подшипники, подпорченные подтекающей из-под сальников водой . Способ ремонта зависит от конкретной ситуации – иногда меняется весь двигатель целиком;

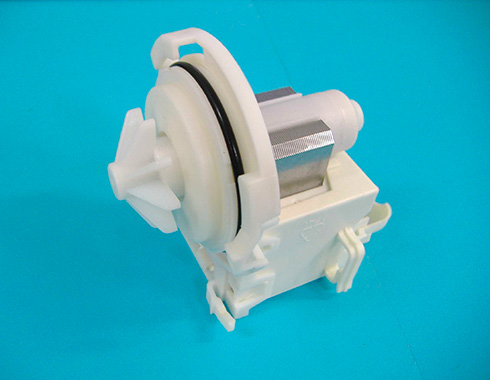

На сливную помпу – это основной источник шумов. Если она начала грохотать громче обычного, значит, ей вот-вот придет конец;
На коромысла и их механизм – иногда шум возникает именно здесь.

Какие-то иные источники шума в посудомоечных машинах Bosch обычно отсутствуют.

Посудомоечная машина не греет воду

Осуществляя ремонт посудомоечной машины Bosch на дому, специалисты часто сталкиваются с отсутствием нагрева воды. Но вызывать мастера в этом случае необязательно, так как с ремонтом можно справиться самостоятельно. Для этого проверяем целостность ТЭНа с помощью мультиметра в режиме омметра – сопротивление ТЭНа должно составлять несколько десятков Ом. Если оно существенно больше или составляет несколько МОм, то мы можем констатировать обрыв – ремонт сводится к замене ТЭНа.

Также нужно протестировать термостат, воздействуя на него чем-нибудь горячим – он должен менять показания омметра. Обязательно тестируем целостность проводки, по которой к нагревателю подходит питающее напряжение. Если тока нет, проверяем его наличие на выходе платы управления – если и здесь тишина, то проблема кроется в плате.

Посудомойка не сушит посуду

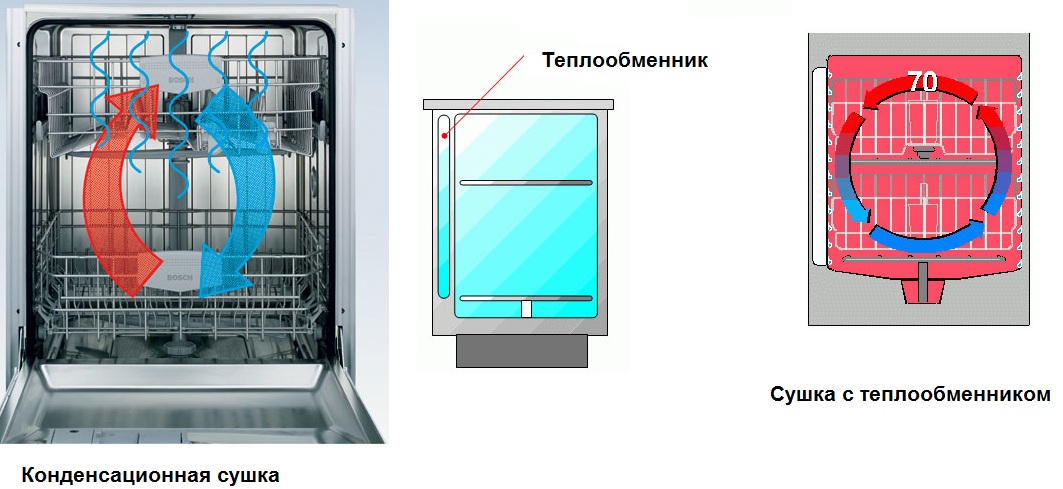

Ремонт посудомоечных машин Bosch может быть связан с отсутствием нормальной сушки. Если посудомойка Bosch оснащена конденсационной сушкой, следует удостовериться в наличии ополаскивателя – он напрямую влияет на качество сушки , заставляя воду стекать вниз под собственным весом. Конденсационная сушка сушит посуду посредством естественного высыхания, поэтому ломаться тут нечему.

Кроме того, в некоторых режимах конденсационная сушка не работает, поэтому кухонная утварь на выходе будет чуть влажной.

Турбосушка в посудомоечных машинах Bosch устроена сложнее – она состоит из вентилятора и воздушного нагревательного элемента. Ремонт может потребоваться как первому узлу, так и второму, смотря что сломалось. Также не помешается удостовериться в подаче питающего напряжения, чтобы исключить поломку проводки или управляющего модуля посудомойки Bosch.

Посудомоечная машина бьет током

Посудомоечной машине Bosch может потребоваться ремонт и в том случае, если она бьется током. Обычно это указывает на неисправность ТЭНа , осуществляющего нагрев воды. Тестирование его целостности сводится к замеру сопротивления между его контактами и корпусом. Если сопротивление бесконечно велико, то ТЭН цел – неисправность следует искать в другом месте. Если сопротивлением слишком мало, ТЭН нужно менять – в нем произошел внутренний пробой, а ремонту он не подлежит.

Помимо ТЭНа, проверке подлежат все внутренние соединительные провода и различные электронные узлы – они не должны давать замыкания на корпус.

Выполнив ремонт посудомоечной машины Bosch своими руками, вы сможете сэкономить немало денег. Судите сами – один только вызов мастера обойдется в сумму от 500 до 1500 рублей. Сюда же необходимо прибавить оплату объема работ и стоимость запчастей для посудомойки Бош . В итоге такой ремонт выливается в круглую сумму. Воспользовавшись же нашей инструкцией, вы сможете сэкономить на самостоятельном ремонте посудомоечной машины Bosch и потратить эти деньги на что-то более приятное.

Однажды, как и любая бытовая техника, посудомойка дает сигнал о неисправности: не реагирует на кнопку запуска, нарушен слив воды, обнаруживается протечка. Не стоит паниковать и торопиться вызывать специалистов. Во многих случаях можно осуществить ремонт посудомоечной машины на дому самостоятельно. Ниже мы подробно расскажем о наиболее частых неисправностях домашней посудомойки, и расскажем самые надежные способы ремонта этих поломок своими руками.

Когда посудомоечная машина работает более пяти лет, и гарантийные сроки давно истекли, вызвать поломку техники способна любая изношенная деталь. Но что делать, когда техника была приобретена относительно недавно? Если покупка бытовой посудомойки еще свежая, факторы неисправности могут быть такие:

Техника была собрана некачественно или состояние некоторых деталей было уже неисправным. Часто такое происходит у дешевых китайских производителей с малоизвестной репутацией.
На посуде, которая загружается внутрь машинки, остается много неубранной пищи. В результате этого забиваются фильтры. При сильной загрязненности посуды машинка часто не справляется, что вызывает необходимость дополнительного полоскания посуды своими руками.
Не работает розетка для электропитания машинки. Довольно частая причина неисправности.
Часто ремонт посудомоечных машин вызван изначально неправильным подключением водных коммуникаций: сливной шланг имеет недопустимую длину или было произведено ненадежное закрепление шланга с холодной водой.
Используется ненадежное средство для мытья посуды. Как следствие, посуда плохо вымывается от жира или вообще остается грязной.
Если техника не включается, возможно дверца закрылась неплотно. Машинка запускается только тогда, когда дверка будет плотно закрыта до характерного щелчка. Когда дверца закрывается неплотно даже при срабатывании защелки, такие неисправности относятся на счет производителей данного вида кухонной техники.

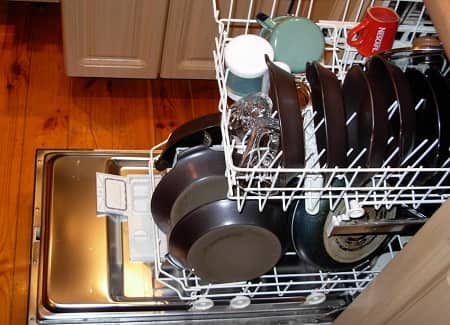

Нарушение работоспособности посудомойки вызывается неправильной загрузкой посуды. В таком случае качество мыться столовых приборов в верхнем отделе и кастрюль на нижней полке существенно ухудшится. Правила эксплуатации техники предусматривают рекомендации по грамотной загрузке посуды и столовых приборов: верхний отдел заполняется преимущественно чашками и тарелками, нижний – кастрюлями. Необходимо уточнить, что чашки и бокалы следует укладывать донышком кверху.

Когда указанные факторы не стоят в основе неисправности машинки, скорее всего, что причина кроется в поломке конкретных деталей.

Есть вероятность возникновения следующей проблемы: машинка выставлена в нужном режиме работы, каждый индикатор работает исправно, доносится звук движения воды, процесс нагрева не стоит, но посуда не моется. Существует несколько причин, из-за чего .

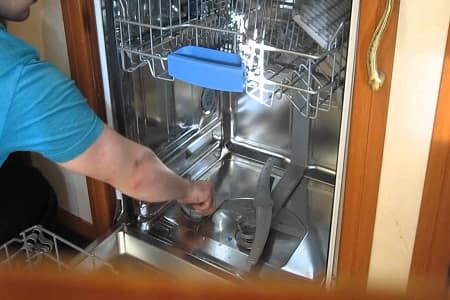

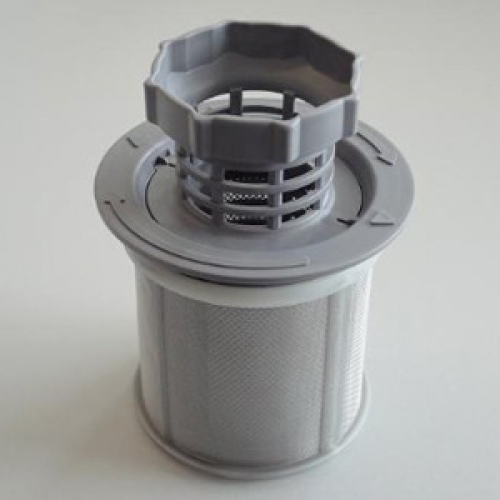

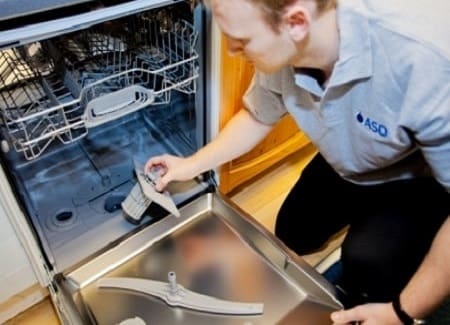

Во-первых, часто забивается фильтр, расположенный в самом низу моющего отделения. В подобной ситуации ремонт посудомоечных машин самостоятельно будет заключаться всего лишь в извлечении фильтра и его очистке.

Во-вторых, не менее часто происходит засорение форсунки. Следствием этого будет слабое разбрызгивание горячей воды или вовсе ее отсутствие. Подобные поломки отрицательно влияют на давление подачи воды внутри камеры. Следовательно, посуда будет плохо вымываться. В таких ситуациях спасает обычная зубочистка, которой прочищаются отверстия форсунки. Также может не вращаться само «плечо» форсунки. В этом случае стоит обратить внимание на циркулирующий насос. Его поломка тоже нередкое явление.

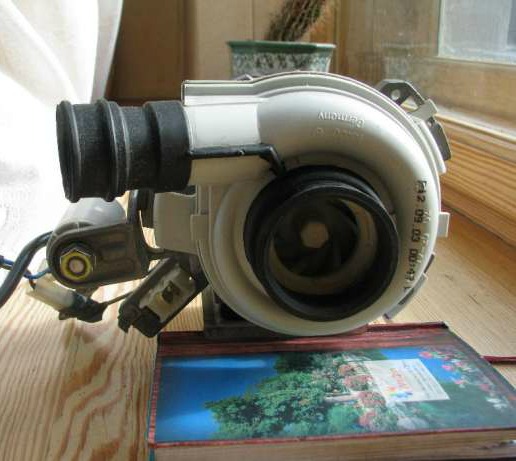

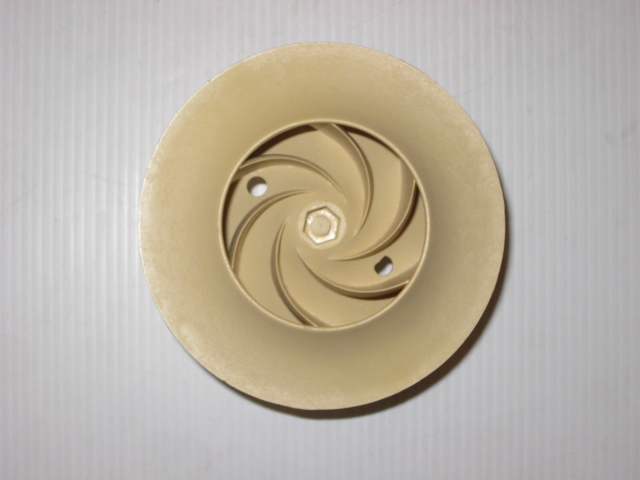

В-третьих, как уже было оговорено, случается поломка циркулирующего насоса. Через него вода поступает к форсункам. В этом случае ремонт посудомоечных машин самостоятельно несколько усложняется ввиду серьезности поломки. Для наладки техники потребуется полная замена неисправной детали. Чтобы отремонтировать посудомоечную машину своими руками, необходимо открыть доступ к насосу, расположенному внизу камеры, отсоединить от него все имеющиеся коммуникации и крепежные элементы. Затем установить исправную деталь.

Как понять, что причина выхода из строя техники именно в насосе? Когда вода наполнилась, и машинка затихла, скорее всего, что насос неисправен.

Перелив воды

Подобная поломка вызвана неисправностью датчика уровня воды (прессостат). Он располагается в нижней части машинки. Потребуется развернуть посудомойку, чтобы добраться до датчика уровня воды. После чего можно легко произвести замену на исправный прессостат. Так же следует быть внимательным, если элемент находится во включенном режиме и вода поступает в камеру беспрепятственно, сломан электромагнитный клапан. Именно он должен останавливать поток воды при необходимости. Заменить электромагнитный клапан своими руками не составляет большого труда.

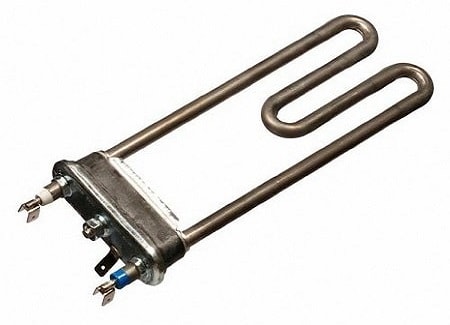

Проблемы с нагревом воды

Когда сломалась посудомоечная машина и не греет или перегревает воду, рекомендуется обратить внимание вот на что. В случае перегрева, поломка заключается в температурном датчике, из-за чего и происходит перегрев воды. В результате этого, происходит переизбыток пара и остановка посудомойки.

Если вода не нагревается и остается холодной или еле теплой, существует несколько фаторов, способных вызвать подобное явление:

неисправен температурный датчик;
низкое давление воды на форсунках или насосе;
неисправность ТЭНа (следует убедиться в его исправности при помощи мультиметра).

Ремонт посудомоечной машины: не работает слив

Когда посудомоечная машина работает во всем исправно, но отработанная вода плохо сливается или вовсе накапливается внутри моющего отделения, неисправность может скрываться в насосе сливной коммуникации и поэтому не происходит слив.

Чтобы устранить подобную проблему своими руками, следует провести детальный осмотр помпы на предмет засорения и сопротивляемость обмотки. Застаивание воды в машинке может случиться именно по причине засорения помпы. Когда обнаружится, что в помпе нет никакого мусора, необходимо осмотреть всю сливную коммуникацию, не исключая сифон. Вероятнее всего, мог забиться сливной канал. В этом случае следует просто устранить все блокирующие элементы.

Иногда , потому что положение сливного шланга в отношении уровня машинки слишком завышено. После отключения насоса, часть использованной воды оттекает обратно в моющее отделение машинки.

На корпус пробивает напряжение

Когда посудомойка включается, и на корпус техники проходит электрический ток, с наибольшей вероятностью можно предположить, что причина поломки кроется в неисправности нагревательного ТЭНа. Исправить такое нарушение работы своими руками можно, если внимательно осмотреть ТЭН на предмет поверхностных повреждений. Если таковые обнаруживаются, нагревательный прибор следует просто заменить на новый.

Вызывает такие поломки чаще всего слишком жесткие свойства воды. Кроме того, нагревательный ТЭН часто ломается, когда плохо включается пусковое реле.

Посудомоечная машина не забирает моющие средства

Частым дефектов в работе такой техники бывает плохой забор моющих средств, жидких или в виде таблетки. Причиной этого так же может быть слабое давление воды или сбой в работе форсунки, что приводит к слабому попаданию воды в дозатор. Помимо этого, не редко ломается и механический клапан, контролирующий вымывание моющих средств. Из-за некачественной работы клапана, пропускающего воду, средство часто остается закрытым для доступа воды. Следовательно, качество отмывания посуды снижается.

Нет электропитания

Когда отсутствует подсветка индикаторов или посудомойка не включается при нажатии кнопки, следует проверить несколько вариантов поломок:

неисправность розетки;
дверь не закрылась полностью, не срабатывает автоматическая блокировка двери;
кнопка сети срабатывает;
поломка сетевого фильтра.

В каждом из предложенных вариантов, при помощи мультиметра, необходимо проверить всю электрическую цепь на наличие дефектов. Исключая исправные элементы, обнаруживается неработающая деталь.

Нехарактерные звуки работы

Наличие посторонних шумов может указывать на поврежденный подшипник двигателя или насоса. Поломку подшипника вызывает проникновение в него влаги сквозь изношенные сальники. В результате подобных нарушений возникает неестественный для посудомоечной машины звук. Чтобы исправить своими руками такой дефект, понадобится замена, как самого подшипника, так и поврежденного сальника. В противном случае такая поломка снова повторится в скором времени.

Для многих современных моделей посудомоечных машин свойственна функция высушивания чистой посуды. Осуществляет этот процесс установленный в моющей камере нагнетающий вентилятор. Когда машинка работает исправно, но не сушит вымытую посуду, вероятно неисправен вентилятор. Чтобы исправить подобную поломку своими руками, следует внимательно осмотреть питающие провода и обмотку этой детали. Если возникла необходимость, вентилятор следует заменить на новый.

Вода протекает на пол

Еще одна из наиболее распространенных поломок посудомоечных машин – протечка корпуса. Тут есть вероятность наличия одной или нескольких причин:

Уплотняющая лента, расположенная по периметру дверки, прохудилась. Плотность закрывания снижена. Необходимо заменить плохие уплотнители или очистить их от налета.
Так же уплотнение насоса может быть поврежденным. Тогда требуется замена уплотнителя.
Не качественное укрепление сливных и водонагнетающих коммуникаций. На местах соединения возникают протекания.
В боковой части всех посудомоек находится накопительная емкость для воды. В некоторых случаях она может протекать. В таких ситуациях она должна быть заменена, так как ремонту не подлежит.

Для точного обнаружения места протекания, требуется полностью отсоединить корпус посудомоечной машины. Затем под ней необходимо разложить чистые листы бумаги. На местах протекания будут видны капли воды, попавшие на бумагу.

Посудомоечная машина есть практически в каждом доме – этот небольшой агрегат значительно облегчает работу на кухне, экономя наше время и силы на мытье и сушке посуды. Но, как и любая бытовая техника, даже самая качественная посудомойка со временем начинает давать сбои. К счастью, большинство неисправностей, которые могут возникнуть в процессе её эксплуатации, можно устранить самостоятельно, не вызывая мастера. В большинстве случаев они связаны с износом основных узлов и деталей, а также последствиями неправильного режима работы. В любом случае, разобраться с устройством и принципом работы домашней посудомойки очень даже стоит. Это избавит вас от лишних затрат на услуги сервисного центра и мытья посуды вручную вследствие длительного простоя вышедшего из строя агрегата.

Устройство посудомойки

Конструктивное исполнение бытовых посудомоечных агрегатов во многом схоже с компоновкой стиральных машин. Основная разница заключается в отсутствии у посудомойки вращающегося барабана и наличии ряда специфических функций, обеспечивающих процесс мытья посуды.

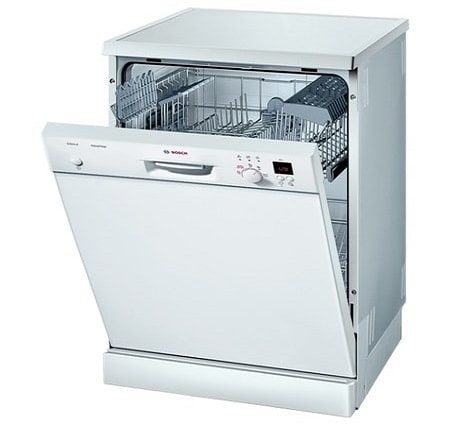

Разновидности бытовых посудомоечных машин на фото

С внутренним устройством посудомоечной машины можно ознакомиться, открыв её переднюю стенку. В список основных узлов и компонентов агрегата входят:

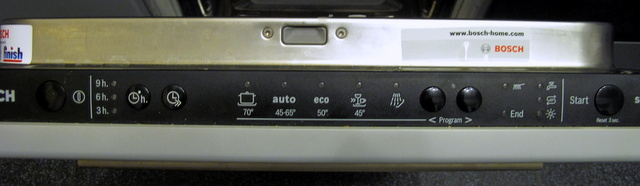

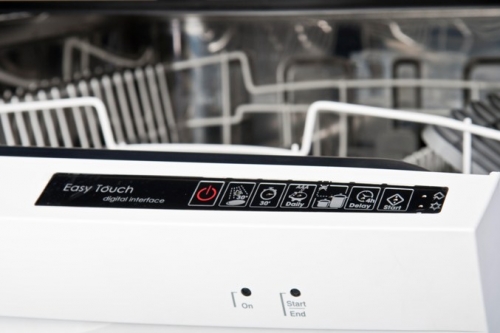

Панель управления.
Плата с процессором.
Электродвигатель.
Дозатор.
Воздушный тракт сушилки.
Турбовентилятор.
Верхняя и нижняя корзины.
Корзина для столовых приборов.
Верхнее и нижнее коромысло.
Нагнетательный насос.
Система фильтров и смягчитель.
Поддон и дренаж.
Противовес.
Конденсатор.
Клапан подачи воды.
Верхний и нижний (боковой) распылители.
Контейнер для моющих средств.
Поплавковый регулятор.
Ионообменник.
Ёмкость для соли.

Основой посудомойки служит герметичный металлический корпус, покрытый изнутри нержавеющим составом, нечувствительным к скачкам температуры и агрессивному воздействию моющих средств и оснащённый звуко- и термоизоляцией. Панель управления располагается на лицевой стенке машины. Она состоит из таймера (микроконтроллера), кнопок управления и индикаторного дисплея.

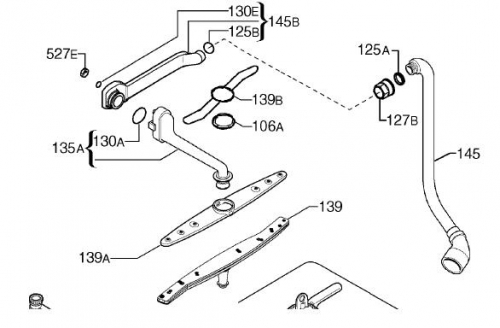

Распылительные блоки (крыльчатка) состоят из системы трубок и распылителей. Через них во внутреннее пространство машины под давлением подаётся нагретая вода с моющим средством, что обеспечивает высокое качество очистки и мытья посуды.

Поплавковый выключатель посудомойки представляет собой основное средство защиты от протекания. Сливной же узел имеет конструкцию, аналогичную сливу в стиральных машинах.

И одним из главных компонентов посудомойки является водяная помпа, которая устанавливается совместно с электродвигателем. Не менее важна и система фильтрации – она служит для вылавливания остатков пищи и прочего мусора.

Принцип работы и реализация основных функций

Работа посудомоечной машины скрыта от глаз. Вы просто укладываете грязные тарелки и столовые приборы в корзины, добавляете моющее средство, закрываете переднюю стенку и включаете кнопку «Пуск». Но знать, что происходит внутри агрегата, когда он моет посуду, совсем не помешает – это позволит вам гораздо быстрее определить причину сбоев и грамотно их устранить.

Работа посудомойки осуществляется по следующему алгоритму:

Программы мойки – последовательности инструкций, выполняемых микропроцессором - отличаются такими параметрами, как:

наличием или отсутствием функции предварительного замачивания;
степенью подогрева воды (50-75 о С, иногда выше);
временем выполнения программы.

Работа посудомоечной машины с реализацией функций выбранной вами программы мойки выполняется в следующем порядке:

Регулярное обслуживание посудомойки

Пользуясь кухонным оборудованием каждый день, поневоле научишься различать как оно работает – исправно или с какими-то сбоями. И далеко не все из последних бывают связаны с явными неполадками в самой технике.

Если ваша посудомойка делает свою работу некачественно, вполне возможно, что вы просто нарушаете режим эксплуатации.

Об этом свидетельствуют:

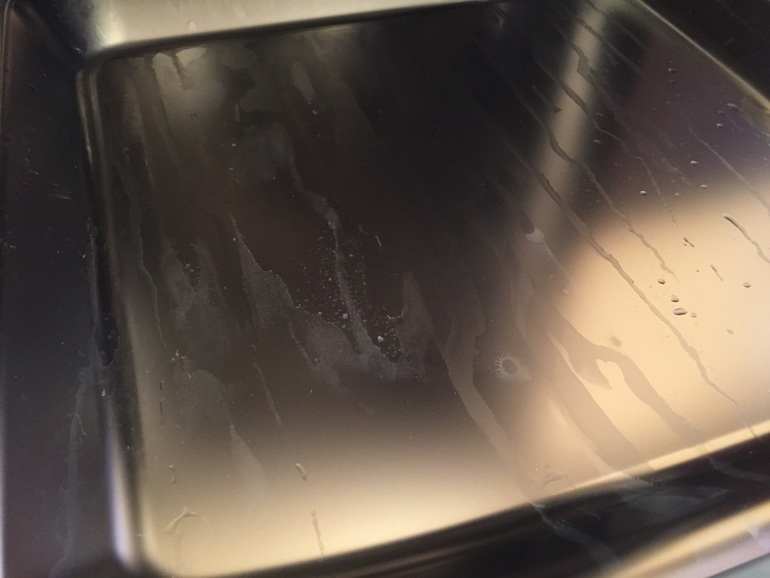

Белые разводы и потёки на посуде

Разводы появляются в том случае, если пользователь загрузил слишком много ополаскивателя или соли. Грязные потёки говорят об обратном – в этом случае стоит увеличить дозировку моющего средства.

Плохой слив использованной воды

Остатки пищи на дне посудомойки и на самой посуде – признак засорения фильтров. Производители рекомендуют прочищать их едва ли не после каждой мойки, предварительно слив остатки воды из системы.

Низкое качество очистки посуды от остатков пищи.

Любая, даже самая хорошая посудомойка едва ли справится с основательно пригоревшей или давно не мытой посудой – в этом случае перед загрузкой в машину следует немного поработать руками.

Избыток пены

Если пены слишком много, значит ополаскиватель загружен далеко сверх нормы. Просто настройте дозатор машины или добавляйте чуть больше порошка – отличного пеногасителя.

Причинами неудовлетворительной чистоты посуды после мойки также могут быть:

Диагностика и устранение неисправностей

Если вы уверены в том, что строго придерживались режима эксплуатации и даже после проверки и выполнения всех необходимых сервисных процедур машина всё равно работает из рук вон плохо или вовсе отказывается мыть посуду – скорее всего, это означает наличие технических неисправностей.

Диагностика и устранение неисправностей, вследствие которых работа машины невозможна:

Машина не включается или бьёт током

Неисправный программатор

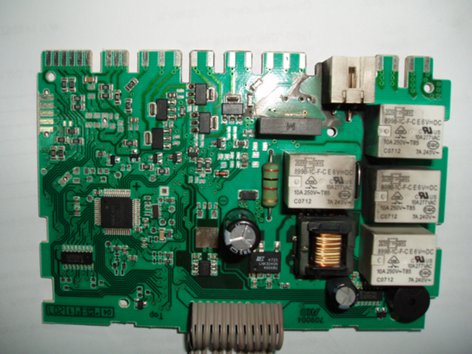

Если сгорела плата посудомойки, отремонтировать её можно будет только в мастерской - для этого понадобятся специальные знания, инструмент и практические навыки.

В большинстве случаев программатор подлежит замене, однако это может серьёзно ударить по карману. Поэтому стоит поинтересоваться относительно успешного опыта ремонта плат бытовых посудомоек у знакомых умельцев.

Что делать, если посудомойка плохо работает?

Если вам всё же удалось запустить агрегат, однако очевидно, что работает он неправильно или не выполняет свои функции, самое пристальное внимание следует обратить на следующие моменты:

Стуки и другие посторонние звуки при работе техники

Следует проверить целостность подшипников распылителей. Также могут стучать подшипники основного или сливного насосного блока. Первый работает периодически, закачивая воду в систему, второй – в конце каждого цикла.

Вода не поступает в рабочую камеру

Если фильтр и шланг подачи воды ни при чём, скорее всего, виновником неисправности является сломавшийся впускной клапан, который нужно заменить.

Не работает выключатель давления

С этой детали нужно снять клеммы и прочистить патрубок, к которому подходит пластиковая трубка давления – исправный выключатель, срабатывая, издаёт негромкий щелчок.

Машина останавливается посреди цикла

Причиной тому чаще всего бывает неисправный насос. Но прежде следует проверить рециркуляционные фильтры, тракт забора воды, водонагреватель или термореле.

Посуда моется холодной водой

Скорее всего, в вашей машине нет термодатчика, поэтому её программатор не заметил того, что ТЭН или автоматика нагрева вышли из строя. В этом случае придётся заменить сломавшуюся электронику, что рекомендуется делать в сервисном центре.

Как выполнить демонтаж и разборку посудомойки?

Снятие посудомоечной машины и её разборка должны выполняться в соответствии с инструкцией производителя.

Известные бренды предоставляют о выпускаемой технике более подробные данные, в т.ч. на русском языке. В иных случаях вам придётся поискать толковый алгоритм действий в интернете, либо довериться своему техническому чутью – в конце концов, устройство посудомойки не является супер-сложным и разобраться в нём сможет любой, используя смекалку и необходимый для работы инструмент.

Чёткое соблюдение режима эксплуатации снижает вероятность поломки посудомойки как минимум вчетверо. Поэтому сразу же после установки как следует изучите рабочие программы агрегата и доступно объясните домочадцам, как им правильно пользоваться.

В свое время британский журнал проводил опрос читателей о качестве бытовой техники. Однозначный вывод был только один - беспроблемной бытовой техники не существует. Причем и модели элит - класса, спустя 5 - 6 лет начинают давать сбои. Заслуживает внимание их вывод о степени надежности посудомоечных машин ведущих торговых марок. Так лидерами по долговечности среди торговых марок британцы назвали Ariston, Bosch и Electrolux.

Но, как и было сказано, даже самый надежный домашний помощник начинает давать сбои. И когда это случается выхода два: засучивать рукава и браться за ремонт самостоятельно, либо звать на помощь специалиста из сервисного центра. В пользу первого варианта говорит статистика, а именно - большинство неисправностей посудомоечной машины устраняются в домашних условиях. А в статистике сервисных центров лидирующее место занимает - «отсутствие слива».

Поэтому мелкие и не очень сложные неисправности вполне можно устранять самому, но для этого необходимо познакомится с устройством посудомоечной машины и рассмотреть возможные варианты ремонта посудомоечных машин. Что и является целью этой статьи.

Конструкция посудомоечной машины

Корпус, как и в любой бытовой технике, выполняет функцию базы, на основе которой размещаются все основные узлы и агрегаты машины. К основным элементам посудомоечной машины относят следующее:

Панель управления, которая размещается всегда на лицевой стороне машины. Она состоит из цифрового микроконтроллера (таймер), кнопок управления и индикаторного дисплея (в качестве оного может применяться индикаторный луч, который проецируется на поверхность пола).

Распылительные блоки или крыльчатка. Это система подачи воды для мытья посуды. Состоит из системы трубок и распылителей (их два: верхний и нижний). Благодаря специальной конструкции вода с моющим средством подается под большим давлением, чем обеспечивается высокое качество мытья посуды.

Поплавковый выключатель - средство защиты от протекания воды. Полый пластиковый цилиндр при определенном объёме воды всплывает и тем самым замыкает контакты. В зависимости от конструктивных решений эти контакты замыкают цепь включения насоса на откачку воды или осуществляют аварийное закрытие клапана подачи воды в машину.
Сливной узел состоит из дренажной трубы, которая подключена к общей сети канализации и водоотливного насоса. Принцип работы идентичен со сливом в стиральных машинах, кто знаком.
Вход для воды с встроенным впускным клапаном, который управляется цифровым микроконтроллером.
Водяной насос используется для подачи воды в распылители, а в некоторых моделях и для слива воды. Как правило, располагается совместно с электродвигателем, который и запускает насос.
Фильтры предназначены для «вылавливания» остатков пищи и других предметов.

Вот собственно и все самые важные и наиболее часто встречающиеся при неисправностях элементы посудомоечных машин. Безусловно, у разных производителей могут быть добавлены другие блоки, которые расширяют функциональность агрегата. Но все вышеперечисленное - база, разобравшись с ней, Вы запросто разберетесь и с индивидуальными элементами конструкции Вашей машины.

Самые распространенные неисправности и способы их устранения

Для ремонта посудомоечной машины своими руками необходимо иметь минимальный набор инструмента, а именно:

отвертки: крестовая, плоская и шестигранная (как показано на изображении);
мультиметр со шкалой измерения сопротивления (Ом);
пассатижи и кусачки.

Нет индикации, на нажатие кнопок машина не реагирует

В случае отсутствия индикации вообще - проверьте наличие напряжения в розетке при помощи мультиметра. Если напряжение в розетке есть, предстоит вскрытие машины.

Если есть индикация кнопок и дисплея, но запуск программы не происходит - проверьте плотность закрытия двери. Не помогло - для ремонта посудомоечных машин Zanussi необходима разборка машины.

В нижней части машины под передней панелью должна быть распределительная коробка с клеммами. Напряжение по кабелю попадает в эту коробку, а уже затем через управляющие контакты расходится далее. Поэтому необходимо снять панель и проверить состояние клемм. Это место подвержено влиянию влаги и поэтому контакты вполне могут окислиться. Если это так - почистите места соединений наждачной бумагой.

После того как добрались до коробки и если визуально никаких повреждений проводов и соединений не обнаружили, необходимо прозвонить цепь питания и определить место повреждения. Отсоедините провода ввода напряжения на коробку и прозвоните их мультиметром (при этом машина отключена от сети и водопровода, а также слита вся вода). Обе жилы должны перезваниваться прибором с установленной шкалой измерения сопротивления, т.е. если проводник цел - должно быть короткое, как если соединить два щупа вместе. Неисправный кабель от розетки до коробки Вы с легкостью замените самостоятельно, и если после этого машина оживет - замечательно. Если нет, то для ремонта посудомоечных машин Siemens или других торговых марок, выхода два: звать специалиста или на свой страх и риск искать неисправность в цепи далее.\

Для выбора второго варианта, т.е. поиска самостоятельно, прежде всего, Вам понадобится найти электрическую принципиальную схему Вашей модели посудомоечной машины. И далее шаг за шагом проверять всю цепь. Для этого в местах соединений разрывать цепь и при помощи тестера проверять работоспособность всех звеньев цепи.

Для более легкого понимания схемы и поиска неисправности приведем некоторую информацию:

на схеме английскими буквами сокращенно обозначены все цвета проводов, все они имеют разный цвет, таким образом, легче отыскать необходимый участок электрической цепи. Так что будьте внимательны и не ошибетесь. Пример таких обозначений: BK - черный, T-R - желто-коричневый с красной полоской, W-BK - белый с черной полоской, BR-O - коричневый с оранжевой полоской и т.д.
маленькими кружочками на схеме обозначены места клеммных соединений, именно в этих местах необходимо разрывать цепь и проводить замеры;
штрихпунктирная линия означает, что данные группы контактов и элементов цепи находятся внутри какого-то блока, например пускового реле или панели кнопок (на схеме рядом с обведенным местом указано название блока и места подключения с обозначением и названием контактов).

Примечание. Для любой цепи должно быть начало и конец, т.е. для того чтобы напряжение запустило какой-то элемент цепи всегда необходимо чтобы «+» мог попасть к минусу. Внимательно проследите путь включения интересующего Вас элемента электрической цепи (будь то биметаллическая пластина или ТЭН). Это как маршрут следования из точки А в точку Б, если где-то обрыв - значит тупик, напряжение не пройдет, все элементы не смогут работать.

Нет подачи воды

Если кран подачи воды открыт, а машина не набирает воду в систему, значит либо забита фильтрующая сеточка, либо неисправен клапан подачи воды. Клапан и сетка расположены в нижней части машины в месте ввода воды в машину. Необходимо отсоединить машину от трубы, снять панель и проверить эти элементы. Если сетка забита, ее нужно промыть струей воды. Работоспособность клапана, точнее его катушек можно проверить тестером. Для этого отсоединяем выводы катушек и меряем сопротивление. Если прибор показывает короткое (как при соединении щупов вместе) - катушка имеет межвитковое замыкание. Если нулевое сопротивление, значит, имеет место обрыв обмотки. В случае если есть некая величина сопротивления - обмотка цела, но проблема внутри клапана. Во всех случаях придется покупать новый впускной клапан, аналогичный и с такой же пропускной способностью.

Машина включается, проходит забор воды, но мойка не запускается

Определите на звук - «гудит» ли электродвигатель. Ответ положительный значит, скорее всего, что-то заклинило либо двигатель, либо насос. Как проверить и разблокировать насос указанно на видео ниже.

Так же причиной неисправности может быть повреждение обмоток электродвигателя. Для его проверки необходимо отключить его выводы и проверить мультиметром на обрыв обмоток или межвитковое замыкание. В случае упомянутых неисправностей необходима замена на аналогичный двигатель или перемотка, которую осуществит специалист.

В случае если нет звука запуска и работы двигателя, ремонт посудомоечных машин Indesit и поиск повреждения необходимо осуществлять аналогичным путем, как описано в первой неисправности, т.е. необходимо руководствуясь схемой идти по цепи и искать причину обрыва.

Отсутствует слив воды

Необходимо проверить канализационную трубу - не забит ли сток. Причиной может быть засорение или повреждение сливного насоса. Для определения причины неисправности его необходимо снять и проверить на отсутствие засора. Также при помощи мультиметра можно проверить исправность обмоток.

Также причиной может быть загрязнение фильтров, о том, как их обслуживать показано на видео ниже.

Отсутствие реверса

Причинами данной неисправности могут быть как повреждение обмоток двигателя, так и неисправность таймера. С последним все очень не просто, поэтому при подозрении на таймер - обратитесь к специалисту по ремонту посудомоечных машин Bosch или других фирм производителей.

Течь машины

Течь машины может быть связана с состоянием уплотнителя двери, проверяется визуально. Если его состояние неудовлетворительное, то можно купить новое и без особых проблем заменить новым.

В случае течи из-под машины необходимо определить место протечки. Для этого необходимо снять панель, для того что бы добраться до нижней части. Это позволит визуально определить место протечки, как правило, это может быть поврежденное уплотнение насоса, шланг подачи воды или в системе слива.

Машина издает не характерные для нее звуки

Необходима проверка на наличие металлических или стеклянных осколков. Возможен износ подшипников. Если при этом упало качество мытья посуды, это может указывать на повреждение крыльчатки помпы. Поэтому если нет осколков, необходимо будет разобрать двигатель и насос, для того что бы определить степень износа подшипников. Вал двигателя должен иметь ровный и мягкий ход без препятствий.

Отсутствие нагрева воды

Данная неисправность может быть вызвана следующими причинами:

неисправен ТЭН;
неисправен датчик температуры;
неисправность таймера.

С первой неисправностью можно разобраться самому, отсоединяем ТЭН и проверяем на сопротивление. Если обрыв - покупаем новый и меняем. С остальными двумя будет достаточно сложно, например, для проверки таймера необходимо знать всю последовательность или алгоритм включения контактов на нагрев ТЭНа. Поэтому оптимальным решением для большинства пользователей будет обращение в сервисный центр.

Отсутствует сушка посуды

Если машина оборудована системой турбо-сушки посуды, то данная неисправность говорит о повреждении обмоток двигателя вентилятора или повреждение в цепи включения оного. Обмотки проверить просто, необходимо добраться до клемм включения электродвигателя вентилятора и проверить их исправность мультиметром. В случае если вентилятор работоспособен - необходимо проверить всю электрическую цепь включения вентилятора.

Мы рассмотрели наиболее распространенные неисправности посудомоечных машин. Безусловно, всего описать невозможно, но надеемся, что алгоритм поиска неисправности мы осветили в достаточной степени, что бы можно было приступать к самостоятельному ремонту посудомоечных машин. Стоит упомянуть, что ремонт посудомоечных машин Electrolux, или любых других своими руками следует производить по истечению гарантийного срока. В противном случае Вы лишаетесь гарантии производителя, но решать, безусловно, Вам.
