Сегодня на рынке труб одним из лидеров являются изделия из полимерных материалов. Полиэтиленовые трубопроводы обладают значительными преимуществами по сравнению с продукцией идентичного назначения. Эти трубы более востребованы, чем стальные и латунные, медные и оцинкованные, ПВХ и металлопластиковые. Трубы ПНД применяются для транспортировки жидкостей самого разнообразного состава. Они нетяжелые, гибкие, легко монтируются. Кроме того, они могут соединяться между собой в трубопроводы с помощью многих доступных методов. В этой статье мы поговорим о том, как соединить трубу ПНД.
Способы соединения труб ПНД
Соединение труб ПНД практически выполняется двумя способами. Первый способ можно разделить на:
- стыковую сварку;
- электромуфтовую сварку.
Второй способ предусматривает:
- муфтовое соединение;
- компрессионное фитинговое соединение.
Обратите внимание! При оборудовании самотечных трубопроводов широкое применение имеет разъемное соединение, так как работы по его устройству выполняются сравнительно быстро и просто. Если же трубопровод предназначен для работы под давлением, рекомендуется сварное соединение.
Исполнение разъемных соединений
Так как канализационные трубопроводы являются безнапорными, к их соединениям предъявляются заниженные требования по сравнению с водопроводными. Они делятся на:
- раструбные соединения, при которых гладкий торец одного трубопровода заводят в раструб другого конструктивного элемента. Герметичность соединения обеспечивается силиконовыми или резиновыми манжетами с эластичными свойствами;
- фитинговые соединения, обеспечивающие соединение двух торцов трубопроводов специальной фасонной деталью, называемой фитингом.
Широкое применение при монтаже трубопроводов имеют муфтовые соединения из полиэтилена с применением метода экструзии. С помощью муфтовых соединений можно быстро, надежно и без лишнего оборудования соединить торцы трубопроводов.
Этот способ соединения имеет следующие преимущества:
- высокая устойчивость к воздействиям механического происхождения и к температурным перепадам;
- надежность соединительного крепления и долговечность трубопроводов;
- широкая сфера использования. Данный соединительный вид применяется при оборудовании трубопроводов фактически самого разнообразного предназначения;
- малая стоимость полиэтиленовых соединительных деталей.
Для монтажа трубопроводов применяются следующие муфтовые разновидности:
- Компрессионные муфты, которые выпускаются с внутренней и наружной резьбой. Такие соединительные элементы применяются при монтаже систем подачи воды и газа.
- Соединительные муфты, которые являются самыми простыми – соединяют концы трубопроводов с одинаковыми диаметрами.
- Редукционные муфты, которые являются переходными при креплении трубопроводных элементов с разными диаметрами.
С помощью компрессионных фитингов соединять полиэтиленовые трубы довольно легко. Выполняется такое крепление в следующей очередности:
- Фитинг разбирается с вывертом накидной гайки.
- Проводится подготовка конца трубы к соединению, а именно: загрязнения удаляются, по диаметру снимается фаска, для чего применяется фаскосниматель или острый строительный нож.
- На трубе маркируют отметку глубины входа трубы в фитинг.
- Прежде чем вогнать трубу в фитинг, для облегчения этой работы ее натирают смазкой из силикона или обычным намокшим мылом.
- После того как труба с применением силы введена в фитинг на нужную глубину, накидная гайка затягивается обратно.
Обратите внимание! Гайку обязательно закручивать только руками, так как при использовании гаечного ключа можно перестараться.
Исполнение неразъемных соединений
При монтаже напорных трубопроводов наиболее приемлемыми являются сварные соединения неразъемного типа. Монтировать их несложно и при этой операции особой квалификации не требуется.
Теперь поговорим о соединении труб ПНД с помощью стыковой сварки. Для этого нужно приобрести специальный паяльник, применяемый в работе с полимерными трубами. Так как стоит он небольших денег, существенных финансовых затрат не потребуется – профессиональные мастера обойдутся значительно дороже. Работы выполняются в следующей очередности:
- в зажимных лапах сварочного аппарата закрепляются концы трубопроводов, которые будут свариваться, и проводится центровка;
- происходит разогрев поверхностей до начального плавления;
- убирается паяльник, и между собой сжимаются расплавленные поверхности;
- далее происходит естественное охлаждение образовавшегося шва.
Электромуфтовая сварка
Этот способ не намного сложнее предыдущего, но требует использования специальных муфт со вставленными электрическими спиралями, которые разогревают элемент при подаче напряжения. В итоге элементы соединения свариваются с поверхностью муфты. Чтобы процесс сварки прошел нормально, нужно:
- предварительно зачистить торцы свариваемых труб,
- обеспечить статичное состояние деталей соединения во время сварки.
Плюсом этого метода соединения является простота выполняемых работ. Ощутимый минус – дороговизна электрических муфт. Если планируется большое количество соединений, то лучше применить контактную сварку.
Соединение с металлическими трубами
Чтобы соединить трубы из полиэтилена и металла, используют два метода соединения:
- Резьбовые соединения для труб с маленьким диаметром. В этом случае нужно купить фитинги специального назначения, которые с одной стороны должны иметь нарезанную резьбу для стыковки с металлической трубой, с другой – муфту идеальной гладкости для крепления с трубой ПНД.
- Фланцевое соединение для труб с большим диаметром. В этом случае к полиэтиленовым трубам привариваются буртовые втулки, которые дают возможность использовать на ее поверхности дополнительный фланец, стягивающийся с фланцем металлической трубы с помощью шпилек и гаек.
Для того чтобы выбрать нужное соединение, нужно сопоставить все плюсы и минусы каждого, посмотреть видео о том, как соединяются трубы ПНД, сделать пробную попытку, и можно приступать к основным работам.
Видео
Из этого видео вы узнаете, как сделать монтаж компрессионной муфты:
В современном строительстве полиэтиленовые трубы используются очень активно. С их помощью создают безнапорные и напорные трубопроводы — это канализационные сети и водопроводные системы, системы орошения и тому подобное. Соединение труб ПНД фитингами позволяет провести все работы с минимальными трудозатратами.
Для водопроводных и канализационных сетей применяют полиэтилен, произведенный под низким давлением, марок ПЭ-100 и 80.
Полиэтилен характеризуется эластичностью и прочностью, а также легкостью монтажа — все работы будут проведены с минимальными затратами.
Достоинства, позволяющие использовать ПНД-трубопровод в сетях различных типов, таковы:
- продолжительный эксплуатационный период — до 50 лет;
- невосприимчивость к воздействию внешних агрессивных сред;
- возможность создания трубопровода без копки траншей, что существенно удешевляет систему;
- отсутствие склонности к коррозии;
- трубы гладкие внутри и не засоряются отложениями в процессе эксплуатации — высокая пропускная способность сохраняется вне зависимости от срока использования;
- малый вес значительно облегчает монтаж;
- легкость обработки и создания соединений позволяют создавать самые сложные по конфигурации сети;
- устойчивость к температурным колебаниям;
- повышенная пластичность, механическая прочность — такие трубопроводы невосприимчивы к подвижкам грунта, а потому могут применяться даже в регионах с сейсмической активностью.
Единственное ограничение для таких труб — температура транспортируемой среды. Она не должна превышать +40°С (при +80°С полиэтилен становится мягким). Так что для монтажа отопительных систем следует выбирать другие типы труб.
Как соединяются полиэтиленовые трубы
Соединение труб ПНД своими руками может производиться по 2 технологиям и зависит от предназначения трубопровода:
Особенности выполнения разъемного соединения
Разъемное соединение может быть демонтировано без нарушения целостности самой трубы. Соединение труб ПНД компрессионными фитингами чаще всего используется при монтаже различных водопроводных сетей. Принцип стыковки двух труб заключается в том, что внутренние элементы фитинга обжимаются, создавая надежное герметичное соединение.
В компрессионном фитинге предусмотрены следующие конструкционные элементы:
- корпус с резьбой снаружи;
- ребристая, удобная для закручивания накидная гайка, которая накручивается на корпус;
- уплотнительное резиновое кольцо, с хорошей износостойкостью;
- втулка для запрессовывания, позволяющая надежно фиксировать резиновый уплотнитель;
- кольцо для зажима, выполняется из материала, более прочного, чем полиэтилен низкого давления — полиоксиметилина;
Для проведения работ по сборке трубопровода может потребоваться рожковый ключ для фиксации фитингов (на практике практически всегда фиксация происходит вручную) и нож для зачистки поверхности труб.
Собственно технология, как соединять трубы пнд фитингами, такова:
- Верхний защитный слой на трубе удаляется специальной зачисткой либо просто проводится очистка участка трубы от загрязнений, что позволяет гарантировать лучшее соединение. Длина участка должна совпадать с размером фитинга. На торце снимается фаска.
- Накидная гайка на фитинге раскручивается, после чего в него устанавливаются трубы.
- Когда накидная гайка будет устанавливаться обратно на соединение, то труба зажмется обжимным кольцом (этот процесс называется компрессия). При фиксации кольца очень важно контролировать усилие, иначе корпус лопнет от избыточного давления.
Разъемное соединение труб ПНД без сварки с помощью фитингов
Компрессионные фитинги целесообразно использовать в трубопроводах с небольшим диаметром, где габариты трубы не превышают 63 мм (хотя нужно отметить, что максимальных диаметр таких фитингов — 110 мм). Если соединение вдруг придется разобрать для ремонта, то фитинг можно будет использовать повторно. Однако перед этим следует проверить целостность зажимного кольца — при необходимости его можно заменить.
Если возникает необходимость стыковки ПНД-трубы и изделий из полипропилена, то тоже можно использовать фитинги. Сварка в данном случае нецелесообразна, так как материалы имеют разные характеристики. Соединение здесь может вестись резьбовыми или компрессионными фитингами.
Как соединить ПНД-трубы с металлом — фланцевые соединения
Соединение ПНД труб с металлическими осуществляется с использованием фланцев. Этот способ оптимально использовать, когда трубы из полиэтилена низкого давления следует соединить с существующей магистралью из чугуна либо стали. Конструкционно фланец представляет собой изделие из стали с разъемом для установки ПНД-патрубка. Это могут быть приварные втулки или накидные элементы, которые оптимально использовать для тех трубопроводов, где может потребоваться быстрый демонтаж (для ремонта, прочистки, устранения аварий).
Можно использовать два метода крепления — фиксирующееся соединение или резьбовой фланец . При фиксирующемся способе соединения фланец монтируется на металлическую трубу, после чего в него помещается труба ПНД, а затем вся конструкция фиксируется благодаря прижимному кольцу. В прижимном кольце предусмотрено резиновое уплотнение, обеспечивающее лучшую герметизацию соединения.
Резьбовой фланец представляет собой патрубок с резьбой. Здесь также предусмотрено дополнительное уплотнение для герметичности. Фланцевое соединение целесообразно использовать при монтаже труб больших диаметров, а также при подключении полиэтиленовых труб к стальным клапанам и насосам.
Важно: На стальных фланцах при монтаже не должно быть заусенцев или выступов, которые могут повредить трубу.
Такие способы соединения классифицируются как разъемные. Их целесообразно применять тогда, когда сварка экономически не оправдана или же невозможна из-за технических особенностей монтажа конкретного трубопровода. Для разъемных соединений характерна дешевизна, ведь специфические приспособления или профессиональное оборудование здесь не нужны. Кроме того, создание разъемных соединений возможно даже в ограниченном пространстве, а в зависимости от поставленных задач можно выбрать один из способов — соединение полиэтиленовых труб фитингами или фланцами.
Соединение труб ПНД фитингами видео
А здесь представлено видео по теме нашей статьи на котором показано соединение полиэтиленовых труб компрессионными фитингами.
8819 0 0
Монтаж полипропиленового трубопровода настолько прост, что вы вполне можете осуществить его даже в перерывах между просмотрами своих любимых телевизионных передач или сериалов. Главное придерживаться некоторых общих правил и понимать основные принципы соединения пластиковых труб . Обо всём этом я расскажу вам, исходя из собственного опыта.
Монтажные работы
Начиная работать с полипропиленовыми трубами, я в первую очередь помнил об их основных качествах:
- Низкая цена позволила мне без особых надругательств над семейным бюджетом приобрести все необходимые пластиковые изделия, включая соединительные фитинги, с некоторым запасом . Ведь даже имея соответствующий опыт, никто не застрахован от совершения ошибок, и лучше в случае выполнения неудачной операции сменные детали иметь под рукой, а не бежать за ними в магазин, бросив недоделанный трубопровод и недосмотренный сериал;
- Простая инструкция соединения, включающая «горячий» и «холодный» методы. Но простота не исключает необходимость в наличии специального инструмента для каждого из вариантов. Далее я подробно опишу и тот, и другой, так как на разных участках применял и пайку, и обжимные фитинги. Вам же с выбором лучше определиться заранее, чтобы позаботиться о наличии соответствующего оснащения. Можете сделать это сразу после прочтения статьи;
- Отсутствие коррозийных процессов . Пластиковая поверхность не подвержена ни внутренней коррозии, которая может быть спровоцирована транспортируемой жидкостью, ни внешней, которая обычно проявляется после укладки трубопровода в грунт. Таким образом, прокладывая подземный водопровод, я знал, что он прослужит десятилетия, но лишь с учётом качественно выполненных и абсолютно соединений.
Если же вы планируете использовать полипропиленовые трубы для монтажа системы отопления, то рекомендую приобрести армированные образцы, которые выдерживают большие температуры, что исключит опасность возникновения аварийной ситуации.
Исходя из вышесказанного, я приобрёл с запасом материалы, достал нужные инструменты и приготовился к выполнению качественных соединений, которые можно будет оставить без присмотра на долгие годы.
Горячий метод
Там где я планировал опустить магистраль водоснабжения под землю, вовсе не сомневался с выбором способа соединения: только пайка. Температура плавления пропилена составляет всего лишь 260 градусов Цельсия , а после застывания образуются полностью герметичные швы . К тому же и сам процесс проходит достаточно быстро. Невозможность же демонтажа меня в данном случае абсолютно не волновала.
При прокладке трубопровода в помещении сварка также отлично подходит. Исключением могут стать лишь те области, где потребуется разборка труб, или ситуация, в которой трубный паяльник достать вовсе не представляется возможным.
Если у вас запланирован разовый монтаж, то недешёвый сварочный аппарат для пластиковых труб приобретать совсем необязательно, рациональнее будет взять его напрокат.
Перед тем, как соединить трубы из полипропилена «горячим» методом, я кроме «утюга» также подготовил следующие инструменты:
Теперь опишу вам подробно, как соединяются полипропиленовые трубы, вы и вправду успеете выполнять монтаж небольших участков в период прокручивания по телевизору рекламных роликов:
Если вы впервые взялись за пайку пластиковых труб, то рекомендую сначала потренироваться на паре изделий, которые не будут входить в устанавливаемую систему.
Так вы «набьёте руку» и сможете избежать типовых ошибок при выполнении «чистовых» работ.
- Подготовка:
- Я достал паяльник из чемодана , в котором он находился, и расположил его на ровно и стабильно стоящем дубовом столе . Вы можете поставить прибор на пол или на асфальт, главное, чтобы он имел надёжное положение, ведь придётся иметь дело с высокой температурой;
- Затем вставил соответствующие диаметрам спаиваемых элементов насадки . При этом под трубу устанавливается изделие в виде своеобразной «чашей», которая обхватывает её край с внешней стороны, а под трубообразный элемент, который входит в неё и выполняет плавление изнутри;
- Включил прибор . Если у вашего аппарата присутствует регулятор мощности, то выставьте его на 260-270 градусов Цельсия. Если же такого нет, то агрегат разогреется до указанной температуры автоматически;
- Разметка. Тут я уже перешёл к работе с самими трубами. С помощью рулетки и карандаша разметил нужные отрезки для формирования трубопровода . Кроме этого замерил глубину нагревательных элементов и, прибавив пару миллиметров, нанёс её на места пайки. Это можно сделать и после порезки изделий. Такой приём поможет вам контролировать погружение края отрезка в насадку, так как чрезмерное оплавление может привести к образованию выпуклости на шве, препятствующей прохождению жидкости;
- Резка. Здесь главное соблюдать прямой угол. У меня благодаря наличию некоторого опыта с этим проблем нет, то есть, ровно поднёс к черте ножницы и одним плавным сильным движением сделал чёткий разрез . Постарайтесь также, без волнения, приложив нужные усилия выполнить порезку. В обратном случае, если вы наделаете косых срезов, вам придётся их ровнять ножовкой или ножом. Также стоит отметить, что при использовании армированных труб необходимо сначала шейвером снять верхний слой пластика и уложенную под ним фольгу;
- Нагрев. На этом этапе я подготовленную муфту надел на дорн, а трубный отрезок с некоторым опозданием вставил в насадку-гильзу . Почему с опозданием? Потому что стенки соединительного элемента толще, и плавиться, соответственно, они будут дольше, то есть, фора им не помешает. Держать же изделия в таком положении следует, руководствуясь следующей таблицей:
- Стыковка. После того, как указанное выше время прошло, я оба фрагмента с расплавленными краями убрал от сварочника и соединил , опять-таки, строго под прямым углом, после чего продержал время, указанное в дальнейшей таблице:
| Сечение, см | Время соединения, с | Время остывания, с |
| 2 | 4 | 2 |
| 2,5 | 4 | 2 |
| 3,2 | 6 | 4 |
| 4 | 6 | 4 |
| 5 | 6 | 4 |
| 6,3 | 8 | 6 |
| 7,5 | 10 | 8 |
| 9 | 11 | 8 |
| 11 | 12 | 8 |
Ни в коем случае не проворачивайте соединяемые изделия в момент застывания, так как это может спровоцировать нарушение герметичности шва.
- Контроль. По готовому трубопроводу я пустил воду и проверил все стыки на наличие течи . Если вы таковую вдруг обнаружите у себя, то вырежьте проблемный участок и приварите на его место новый отрезок.
Холодный метод
Компрессионные фитинги позволяют выполнить соединение полипропиленовых труб без пайки. Всё что вам понадобится кроме самих соединительных элементов, так это обжимной ключ , который, как правило, с ними и продаётся.
Сам процесс соединения труб «холодным» способом я выполнял следующим образом, когда у меня под рукой не оказалось «утюга», а восстановить повреждённый участок водопровода необходимо было в срочном порядке:
- Отмерил и отрезал нужный фрагмент трубы;
- Откалибровал отверстие . Очень важно, чтобы его сечение идеально подходило под диаметр хвоста фитинга;
- Надел на край трубы обжимную муфту ;
- Затем вставил внутрь сам фитинг ;
- Обжал муфту специальным ключом, надёжно фиксируя её на трубе;
- Проверил муфту на наличие характерных углублений, свидетельствующих о качественном соединении.
Описанный метод также хорошо решает проблему, заключающуюся в том, как соединить металлическую трубу с полипропиленовой. Для этого просто выбирается соответствующий компрессионный фитинг, у которого один из концов оснащён металлической резьбой нужного шага и диаметра.
Если у вас появится вопрос: «Как соединить трубу ПНД с полипропиленовой?» То снова можно обратиться к компрессионным фитингам, так как сварка здесь, скорее всего, не справится из-за значительной разницы температур плавления указанных материалов. По крайне мере я бы не стал рисковать.
И немного «дёгтя в бочку с мёдом»: несмотря на некоторую универсальность «холодного» способа соединения, он требует гораздо больше времени на свою реализацию. Так что, если вам предстоит монтаж длинного трубопровода, то за время рекламы по телевизору вы можете и не успеть справиться с выполнением задачи.
Заключение
Немного практики и следование вышеизложенным рекомендациям позволят вам прокладывать магистрали водоснабжения из полипропиленовых труб, практически не отрываясь от просмотра своих любимых сериалов и телепрограмм. Главное будьте внимательны и аккуратны, так как допущенная ошибка заберёт гораздо больше времени на своё исправление, чем своевременный контроль проделываемой работы.
Видео в этой статье позволит вам ознакомиться с некоторым количеством дополнительной информации, которая близка по своему содержанию с изложенным материалом. В случае возникновения у вас каких-либо дополнительных вопросов по теме, задайте их в комментариях.
25 июля 2016г.Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора - добавьте комментарий или скажите спасибо!
Разница в структуре полипропиленовых и металлопластиковых труб и отличающиеся технологии монтажа могут создать сложности при стыковке двух трубопроводов в единую систему водоснабжения или отопления.
Однако изготовители материалов уже давно разработали способы соединения материалов различной структуры, несмотря на то, что они имеют различные особенности монтажа.
Соединения трубопроводных систем из разных материалов могут быть необходимы в случае:
- присоединения нового трубопровода к уже существующей линии или стояку;
- замены изношенного участка;
- укладки и подключения водяных теплых полов к действующей системе отопления из полипропилена;
- монтажа смешанной системы с целью снижения расходов на приобретение материалов.
В каждом случае понадобятся детали с одинаковым типом соединения на одной из сторон (фитинги).

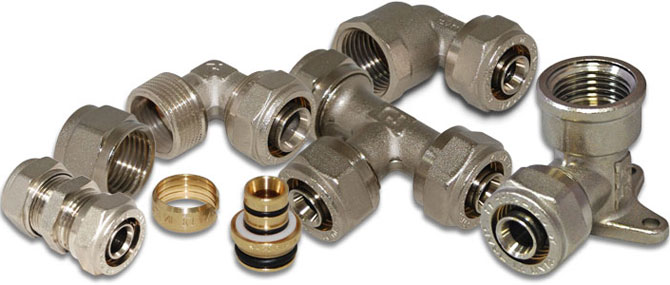

Типы фитингов для соединения металлопластика и полипропилена
Фитингами называют элементы трубопроводных систем, предназначенные для соединения участков трубопровода, разветвления потоков и присоединения к сантехническому оборудованию.
Применение фитингов для монтажа труб из металлопластика и полипропилена зависит от особенностей, которые каждый материал имеет.
Особенности монтажа изделий из полипропилена
Соединение труб PPR выполняется по технологии диффузионной сварки (пайки) с использованием муфтовых деталей.
При монтаже с помощью специального инструмента происходит нагрев внешней поверхности трубопровода и внутренней поверхности фитинга до начала температуры плавления 240-260˚C, после чего производится стыковка муфтового соединения.
Для полипропилена это:
- сделанные полностью из пластика уголки, тройники, крестовины, муфты, фланцы, компенсаторы и обводы;
- имеющие с одной стороны наружную или внутреннюю резьбу уголки, тройники, муфты и разъемные соединения.
Здравствуйте, дорогой читатель! Если у Вас возникла необходимость проложить трубопровод холодной воды, можно использовать изделия из полиэтилена низкого давления (ПНД) – недорогого и практичного материала. У каждого материала имеются свои тонкости и особенности монтажа. В этой статье мы расскажем читателям о том, как соединить ПНД трубу.
Полиэтилен – широко распространенный и известный пластик. Но трубы из него стали изготавливать не слишком давно – примерно 50 лет назад. Название «полиэтилен низкого давления» происходит от способа производства полиэтилена и не имеют отношения к качеству пластика.
Трубы могут быть черными, ярко-голубыми, черными с голубыми и желтыми полосками, серыми (для канализации), редко других цветов. Для водопровода питьевой воды предназначены голубые или черные с голубыми полосками изделия, черные изделия – для технических целей. Диаметры – от 16 до 1600 мм. Изготавливаются как мерные изделия длиной 12 м или в бухтах (если диаметр не превышает 160 мм)
Сфера применения
ПНД применяются исключительно для трубопроводов холодной воды, так как могут эксплуатироваться при температуре не более 40 °С. Рабочее давление – не более 20 Мпа (2 атмосферы). Применяются повсеместно для прокладки водопроводных и канализационных сетей под землей и систем водоснабжения от скважины с насосом.
Более широкое распространение тормозится нестойкостью к ультрафиолетовому излучению – полностью перейти на ПНД не получится.
Кроме того, в гладких или гофрированных трубках прокладывают кабели связи или электроснабжения.
Преимущества и недостатки этих труб:
Преимущества
- низкая стоимость;
- химическая инертность – не вступает в реакцию ни с щелочами, ни с кислотами; вода не приобретает постороннего привкуса или запаха;
- коррозионная стойкость; стойкость к воздействию агрессивных сред;
- долговечность — первые трубы отработали уже более пятидесяти лет;
- гладкая внутренняя поверхность — такие трубы не «зарастают» солями кальция, как металлические;
- переносят замораживание с водой внутри и не лопаются, как металлические;
- не боятся перепадов температур (в пределах от — 20 °С до 40 °С):
- пластичный полиэтилен легко переносит подвижки грунта;
- технологичность – легкий и быстрый монтаж;
- полиэтилен экологичен – его производство и утилизация не приводят к загрязнению окружающей среды;
- малый вес облегчает их монтаж, хранение, транспортировку.
Недостатки
- самый существенный недостаток – чувствительность к ультрафиолету. Водопроводы, оставленные под открытым солнцем, буквально за пару лет начнут разрушаться. Поэтому водопроводные трубы из ПНД используют исключительно в подземных коммуникациях и в помещениях с искусственным освещением или без света вовсе (например, в подвалах и цокольных этажах без окон);
- не предназначены для работы с горячими средами.
Способы соединения
Трубы из полиэтилена низкого давления можно соединять разъемным и неразъемным способами. Ниже мы расскажем о каждом из этих методов.
Разъемные соединения
Такой тип соединений применяется на диаметрах до 315 мм включительно, но желательно применять на диаметрах не более 110 мм. Он так же надежен, как и неразъемные способы.
Его достоинства:
- быстрота и легкость монтажа;
- экономичность — не требуется специальное оборудование; муфты и другие фитинги не слишком дороги;
- доступность – можно использовать в стесненных условиях, под водой, например.
Соединители (фитинги, муфты) монтируются в следующем порядке:
- торцы тщательно обрезаются перпендикулярно длине трубы; зачищаются от заусенцев;
- на торцах снимается фаска (с помощью специального приспособления или острым ножом);
- на торцы насаживается соединительный элемент (он входит в переходник достаточно туго);
- затем аккуратно затягивается гайка на фитинге.
Соединение муфтами
Это самый быстрый и не требующий особого оборудования способ сборки трубопроводов. Легко может быть применен в домашних условиях.
Полиэтиленовые муфты бывают нескольких видов:
- соединительные – соединяют трубы одного диаметра;
- редукционные – используют как переход для разных диаметров;
- компрессионные – предназначены для соединения труб ПЭ с различной запорной аппаратурой, стальными, пропиленовыми или ПВХ трубами.
Муфты бывают прямые и угловые. Виды муфт приведены в таблице.
Фитинговое соединение
Компрессионные фитинги – разновидность соединительных деталей для водопроводов.
Установка их аналогична установке муфт.
Фланцевое соединение
Применяется на магистральных трубопроводах большого диаметра (не менее 40 мм) для установки задвижек, вентилей, регуляторов (для их последующего снятия для ремонта или замены).
Для закрепления фланцев на концы трубопровода привариваются специальные муфты, затем на них накручиваются фланцы.
Неразъемные соединения
Единственно возможный метод соединения больших диаметров.
Стыковая сварка
Такой сваркой желательно соединять заготовки с толщиной стенки не менее 5 мм.
Торцы зачищаются, снимается фаска, вставляется в специальный нагреватель, оплавляются, затем заготовки стыкуются, прижимаются и выдерживаются неподвижно до полного охлаждения.
Электромуфтовая сварка
Соединяемые две трубы вставляются в специальную муфту, внутри которой есть нагревательный элемент. Затем на него от специального аппарата подается напряжение, муфта и заготовки разогреваются и свариваются. Очень удобный способ сварки. И очень дорогой. На больших диаметрах стоимость муфты будет намного превышать стоимость трубопровода на Вашем участке.
При выполнении такого вида сварки следует особое внимание уделить предварительной зачистке торцов и неподвижности соединения до момента полного остывания.
Требования, предъявляемые к сварным соединениям
- на месте шва не может быть никакой впадины – только выступающий валик;
- смещение торцов друг относительно друга не должно превышать 10% от толщины стенки трубы;
- при толщине стенки до 5 мм толщина валика не должна быть больше 2,5 мм; для толщины стенки – не больше 5 мм.
Пошаговая инструкция по соединению труб из ПНД
Необходимые инструменты и материалы
- центратор;
- гидравлический агрегат;
- нагреватель с регуляцией температуры;
- торцеватель с электроприводом;
- вкладыши для различных диаметров свариваемых изделий.
Ход работ
- трубы ПНД зажимаются в центрирующем приспособлении;
- производится торцовка и снятие фаски;
- торцы обезжириваются;
- поверхности нагреваются сварочным нагревателем и оплавляются;
- сварочный нагреватель удаляется;
- торцы сжимаются таким образом, чтобы сформировался валик шва;
- трубы не трогают до полного охлаждения, затем убирают центратор.
Видео по соединению
Всегда лучше увидеть процесс производства каких-либо работ. Наше видео поможет Вам увидеть все тонкости процесса сварки труб ПНХ.
Нельзя соединять трубы с заметно выраженной эллипсностью – качество шва будет неудовлетворительным.
После сварки в обязательном порядке свариваемый узел должен находиться в неподвижном состоянии до своего полного остывания.
Не пренебрегайте очисткой торцов от земли, пыли, песка, стружки и обезжириванием – эти мелочи заметно влияют на качество шва.
Как соединить трубу ПНД с полипропиленовой
Полиэтилен и полипропилен не свариваются. Правильно соединить их между собой только с помощью фитингов. На соединяемые торцы следует наварить или надеть МРВ (муфты с внутренней резьбой) из соответствующего материала, на одну МРВ накрутить быстроразборное резьбовое соединение («американку»), затем с помощью накидной гайки соединить две МРВ.
Как выполнить стыкование полиэтиленовой и стальной трубы
Такое стыкование производится аналогично стыкованию ПНД и полипропилена. Стальной трубопровод, как правило, оканчивается резьбой. Можно вместо «американки воспользоваться сгоном – но этот вариант уже себя отжил.
