Укладка водяных теплых полов: непросто, но эффективно. Водяные теплые полы, основы конструкции и монтажа Теплый водяной пол по плитам перекрытия

Теплые полы полезны во всех отношениях: создают дополнительный обогрев комнат, увеличивают степень комфорта. Не удивительно, что у некоторых владельцев частных домов возникает непреодолимое желание самостоятельно собрать такой тип отопительной системы. Зачем переплачивать бригаде мастеров, когда все можно сделать своими руками, не правда ли?

Вы тоже загорелись идеей обустроить теплый пол, но не до конца понимаете специфику этой системы и не знаете всех тонкостей проектирования? Мы поможем вам – в этом материале постараемся разобраться, при каких условиях целесообразно устраивать водяной теплый пол своими руками и какими навыками для этого необходимо обладать.

А чтобы вам был понятнее весь процесс обустройства, мы подобрали пошаговые фото по монтажу и подробные видеоролики, в которых разобраны нюансы проектирования, расчетов и укладки труб.

Существует несколько вариантов устройства теплого пола. Принцип действия любого из них прост: под финишное напольное покрытие помещают , или , которые выступают в качестве отопительных приборов.

Практически для всех помещений подходят пленочные и , в основном для . Остановимся подробнее на последнем виде.

Галерея изображений

Водяные системы можно разделить на две категории – бетонные и легкие. Бетонные еще называют «мокрыми», так одним из этапов процесса приготовления многослойного «пирога» является заливка трубопровода раствором.

Это необходимо, что над трубами, диаметр которых 16-18 мм, находилось не менее 3 см бетона.

Один из вариантов монтажа водяного теплого пола, выполненного по стандартной схеме: на основание кладут слои гидро- и теплоизоляции, сверху на металлической сетке фиксируют трубы, которые заливают бетонным раствором

К легким системам относятся полистирольная и деревянная. В первом случае трубы монтируют в пазы пенополистирола с последующей заливкой цементным раствором, во втором – в конструкцию из деревянных досок.

Легкие системы имеют меньшую толщину (от 18 мм), соответственно, и вес. Их можно устанавливать в местах, где нет возможности сделать толстую бетонную стяжку.

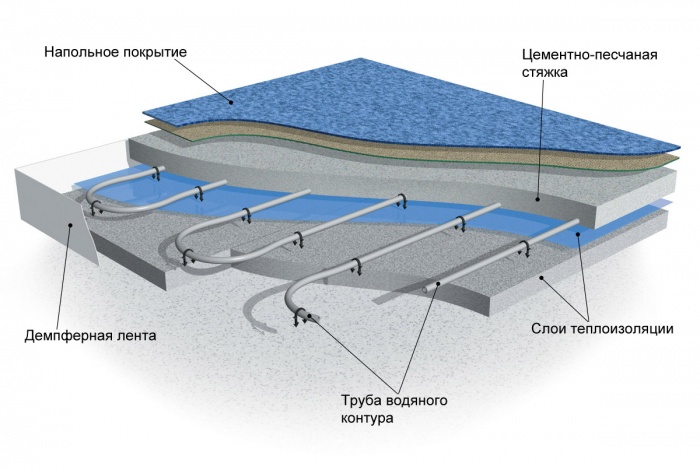

Конструкция мокрого теплого пола с указанием всех слоев, возможных видов материала и размеров. Финишным покрытием может быть керамогранит или керамическая плитка, а также линолеум, ламинат или ковролин со специальной маркировкой

Выбор труб и коллекторного узла

Анализ всех видов труб показал, что оптимальным вариантом являются изделия из армированного полимера с маркировкой PERT и , которые имеют обозначение PEX.

Причем в деле укладки систем обогрева в районе полов PEX все же лучше, так как они эластичны и отлично работают в низкотемпературных контурах.

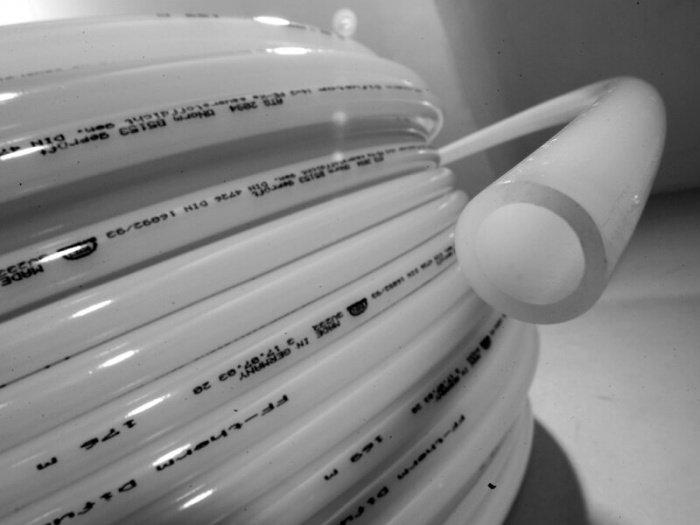

Трубы с поперечной прошивкой PE-Xa марки Rehau отличаются оптимальной гибкостью. Для простоты монтажа изделия оснащены аксиальными фитингами. Максимальная плотность, эффект памяти и фитинги с надвижными кольцами – отличные характеристики для использования их в системах теплых полов

Типовые размеры труб: диаметр 16, 17 и 20 мм, толщина стенки – 2 мм. Если вы предпочитаете высокое качество, рекомендуем марки Uponor, Tece, Rehau, Valtec. Трубы из шитого полиэтилена можно заменить металлопластиковыми или полипропиленовыми изделиями.

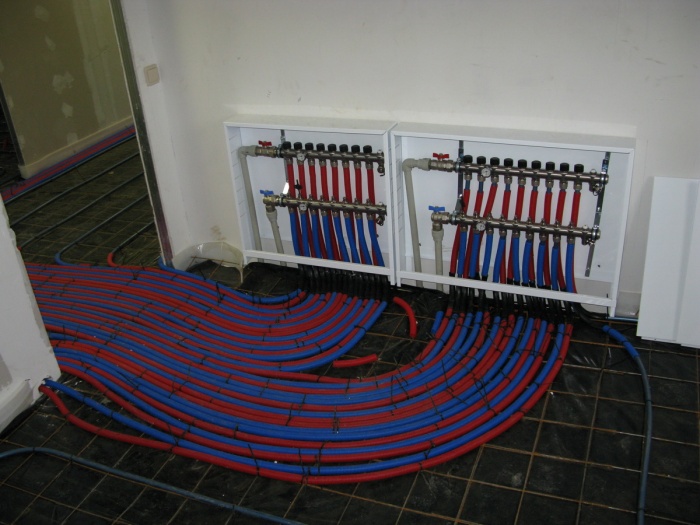

Кроме труб, которые по своей сути являются обогревательными приборами, потребуется , распределяющий теплоноситель по контурам. Он имеет и дополнительные полезные функции: удаляет воздух из труб, регулирует температуру воды, контролирует расход.

Конструкция коллекторного узла достаточно сложна и состоит из следующих деталей:

• коллекторы с балансировочными клапанами, перекрывающими вентилями и приборами учета расхода;
• воздухоотводчик, работающий в автоматическом режиме;
• комплект фитингов для соединения отдельных элементов;
• дренажные сливные краны;
• фиксирующие кронштейны.

Если теплый пол подключается к общему стояку, смесительный узел необходимо оборудовать насосом, байпасом и термостатическим вентилем. Возможных устройств так много, что для выбора конструкции лучше проконсультироваться со специалистом.

Для удобства обслуживания и дополнительной защиты коллекторно-смесительный узел помещают в шкаф, расположенный в доступном месте. Его можно замаскировать в нише, встроенном шкафу или гардеробной, а также оставить в открытом виде

Желательно, чтобы все контуры, отходящие от коллекторного узла, имели одну длину и находились недалеко один от другого.

Инструкция по монтажу теплого пола

Рассмотрим этапы устройства теплого водяного пола «мокрого» вида – он считается наиболее популярным. Моменты, вызывающие вопросы и затруднения, лучше обсудить с профессиональными строителями.

Самостоятельно конструировать систему водяного пола рекомендуем тем, кто уже имеет навыки работы с отопительными приборами и знает основы строительного мастерства.

Не рекомендуем проектировать теплые водяные полы в городских квартирах с централизованным отоплением. Во-первых, оборудование такого плана очень сложно согласовать (чаще – невозможно на законодательном уровне), во-вторых, всегда существует риск возникновения аварии и подтопления соседей.

Устройство теплых полов с водяным принципом обогрева включает ряд стандартных этапов:

Галерея изображений

После подготовки основания к устройству системы обогрева производится укладка труб согласно заранее и подключение уложенных контуров к коллекторному узлу.

Галерея изображений

Шаг #1 – составление схемы и выполнение расчетов

Составление проекта поможет исключить некоторые ошибки, возникающие во время закупки строительных материалов или установки труб.

Потребуется схема с контурами, которой нужно следовать в процессе монтажа труб – она пригодится и в будущем, если возникнет необходимость в ремонте.

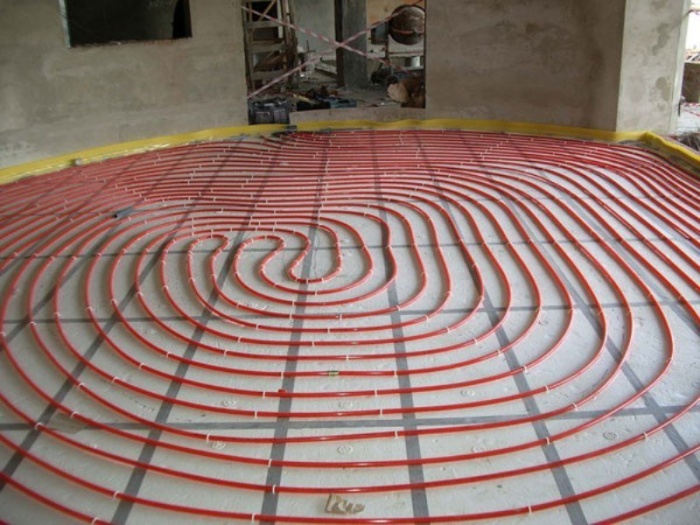

Два способа укладки контура: «змейка» – простая, но имеющая заметную разницу температуры в начале и конце контура; «улитка» – более сложная в монтаже, но она позволяет уложить нагревательный контур с минимальным шагом и решить проблему недостаточной гибкости труб

В больших помещениях рекомендуют применять комбинированные схемы, позволяющие достичь максимальной теплоотдачи. Например, в центре укладываю «улитку», а по краям – «змейки», таким образом, чтобы более высокий нагрев происходил вдоль стен с окнами.

Советы по составлению эффективной схемы:

• Длина контура зависит от его диаметра: для труб 16 мм – не более 100 м, для труб 20 мм – не более 120 м. Это необходимо для создания оптимального давления внутри системы.
• Если используется несколько контуров, лучше их сделать одинаковыми по длине (максимальная разница – 15 м).
• Каждый контур должен находиться в границах одного помещения.
• Интервалы между витками труб – шаги – не должны превышать 300 мм в центре помещения и 150 мм по краям. В северных регионах его можно сократить до 100 мм.
• Расход труб рассчитывают следующим образом: при шаге 100 мм – 10 м/м², при шаге 150 мм – 6,7 м/м².
• Контур должен «обходить» места установки сантехники или мебели.

Один контур рассчитан на помещение, площадь которого не превышает 40 м², максимальная длина одной стороны контура – 8 м.

На графике, актуальном для системы со стяжкой 70 мм и плиточным покрытием, продемонстрирована зависимость плотности теплового потока от средней температуры теплоносителя. Сплошные линии – это трубы диаметром 16 мм, пунктирные линии – 20 мм

Шаг #2 – подготовка основания для «пирога»

Если пол представляет собой ровную бетонную плиту, то специальная подготовка основания не нужна. В этом случае толщина «пирога» будет минимальной – около 80 мм.

Сложнее всего произвести укладку по грунту, которая требует тщательного выравнивания и максимального утепления.

Схема монтажа по грунту (снизу вверх): грунтовое основание (150-200 мм); щебень (80-100 мм), песок (50 мм); черновая стяжка для выравнивания; гидроизоляция (полиэтиленовая пленка), утеплитель (экструдированный пенополистирол 50-70 мм); чистовая стяжка с армированием и трубами

Толщина теплоизоляции зависит от климатических условий региона и расположения системы. Если она находится на втором этаже или над подвалом, слой утеплителя может быть минимальным – до 30 мм. Главная функция теплоизоляционной защиты – минимизация теплопотерь путем направления тепла вверх.

Всегда ли нужна черновая стяжка? Если слои грунта, щебня и песка утрамбованы достаточно плотно, а в качестве утеплителя используется пенополистирол, необходимость в ней отпадает.

Шаг #3 – укладка гидроизоляции и утепление

Гидроизоляция необходима как еще один защитный элемент, однако многие этот этап пропускают, так как при использовании некоторых материалов (например, пенополистирола), эффект защиты и так присутствует.

В качестве гидроизоляции используют рулонный полиэтилен или рубероид, а также наплавляемую изоляцию, требующую нагрева. Рулоны нарезают на куски нужной длины, которые укладывают по всей площади помещения с нахлестом 15-20 см и заворачивают на стены.

Если основанием является бетонная плита, то достаточно мастики – жидкой пропитки, которую наносят кистью в несколько слоев.

Утепление, в отличие от гидроизоляции, обязательный этап, так как именно обеспечивает сохранение тепла в помещении, а не обогрев строительных конструкций или грунта под домом.

Существует множество традиционных утеплителей, но лучше остановиться на современных, обладающих подходящими характеристиками:

• ЭППС – экструдированный пенополистирол (ЭППС);
• ППС высокой плотности в виде профильных матов.

ЭППС обладает отличной износостойкостью, низкой теплопроводностью, влагостойкостью – то есть набором характеристик, идеально подходящих для укладки тёплого водяного пола.

Экструдированный пенополистирол продается в виде плит (размеры – 60 см х 125 см и 50 см х 100 см) с боковыми пазами для облегчения процесса монтажа. Толщина может быть различной – от 2 см до 10 см

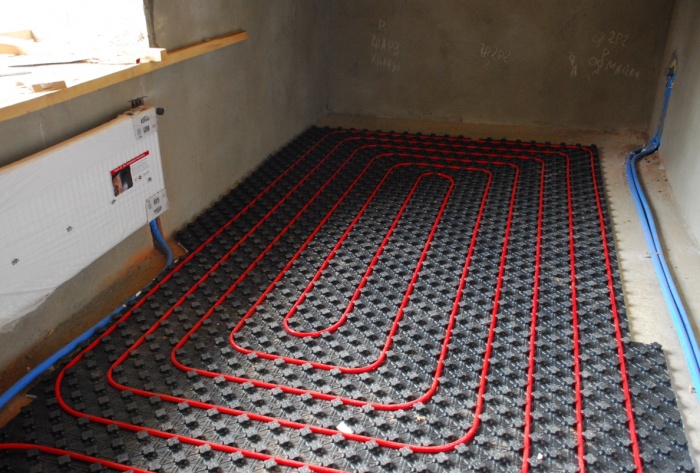

Отличительная черта профильных матов – поверхность с выступами, которые позволяют равномерно укладывать трубы. Расстояние между выступами – 5 см, это удобно для создания контурного шага 10, 15 или 20 см.

ППС высокой плотности выигрывает за счет небольшой толщины, но для многих является неподъемным в плане стоимости.

Стандартные размеры профильных матов пенополистирола высокой плотности – 50 см х 100 см и 60 см х 120 см, толщина – от 1 до 3 см. Цена – от 270 руб. до 600 руб. за 1 м²

Толщина теплоизоляционного слоя зависит от вида основания:

• для грунта – не менее 10 см (вариант – 2 слоя по 5 см);
• для первого этажа с подвалом – от 5 см и выше;
• для второго этажа – достаточно 3 см (при условии отапливаемого первого этажа).

В качестве крепежа теплоизоляционных плит или матов к основанию используют дюбели-грибки (зонтики, тарельчатые), для фиксации контура на утеплителе – гарпун-скобы.

Гарпун-скобы монтируют на всем протяжении трубопровода, с интервалом 4-5 см (на поворотах – до 10 см). Примерный расчет: на каждые 100 м магистрали – 250 скоб

Порядок монтажа теплоизоляции:

• выравнивание поверхности для укладки пенополистирола (подсыпкой песка или черновой стяжкой);
• настил гидроизоляционного слоя (с проклейкой швов скотчем);

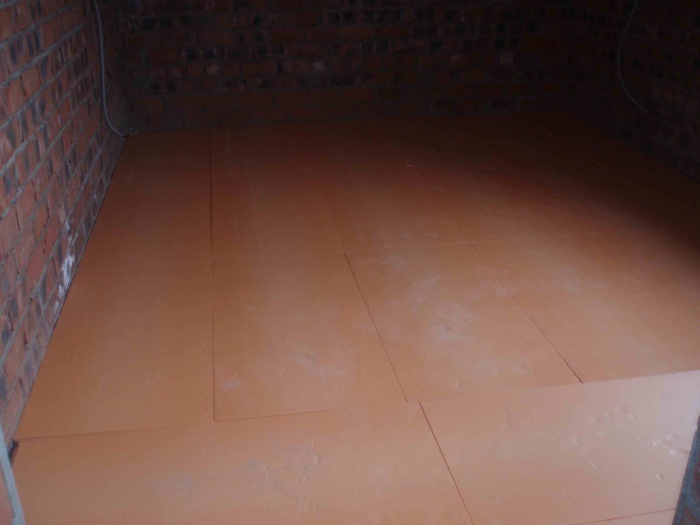

• укладка плит экструдированного пенополистирола вплотную одна к другой (маркированной стороной вверх), начиная от дальней стены;
• заклеивание швов скотчем;
• закрепление плит дюбелями.

При монтаже второго слоя (при необходимости) плиты следует укладывать по принципу кирпичной кладки, чтобы стыки нижнего ряда не совпадали с швами и стыками верхнего.

Для фиксации тарельчатых дюбелей необходимо применять перфоратор с длинным сверлом и молоток. При укладке утеплителя в два яруса дюбели используются для крепления сразу обоих слоев, для сооружения верхнего слоя применяется материал с повышенной жесткостью

Иногда на покрытии из утеплителя остаются щели – их также необходимо заполнить или кусками ЭППС, или монтажной пеной.

Галерея изображений

Шаг #4 – монтаж труб водяного пола

Начать следует с разметки и обозначения направлений следования контуров. Некоторые плиты ЭППС имеют собственную разметку, но если ее нет – необходимо вооружиться маркером и наметить путь укладки магистрали. Для следует учитывать ширину шага, углы поворотов, диаметр труб.

На этом же этапе можно закрепить коллекторный шкаф и подготовить защитную гофру, которая надевается на трубы в местах соединения с узлом и бетонной стяжкой, при переходах из помещения в помещение или на границе двух контуров. Монтаж труб начинается с отдаленных от узла зон.

Перед укладкой трубы отрезки, ведущие до контура, помещают в теплоизоляционную «рубашку», чтобы сохранить тепло. В контуре (в слое утеплителя) труба находится без дополнительной теплоизоляции, а на выходе снова помещается в гофру

Параллельно с трубами теплого пола могут идти магистрали к отопительным приборам. Их укладывают таким образом, чтобы они находились ниже греющего контура или, как минимум, не выступали выше плит пенополистирола.

На этом же этапе можно закрепить демпферную ленту, которая идет вдоль всего периметра и служит для компенсации теплового расширения. Существует множество видов ленты, различной по ширине и материалу изготовления, некоторые виды имеют клейкий нижний слой.

Дешевая замена демпферной ленты – обыкновенный пенопласт, нарезанный узкими полосами шириной 10-15 см и толщиной 1-2 см. Его фиксируют к стене с помощью жидких гвоздей, клея или монтажной пены

Порядок монтажа труб:

• трубу аккуратно отматываем с бухты, стараясь не растягивать, на длину около 10 м, надеваем гофру и фитинг;
• конец, оснащенный фитингом, присоединяем к нужному выводу коллектора;
• заводим трубу по разметке, фиксируем на всем протяжении гарпун-скобами;
• пройдя всю магистраль, возвращаемся к коллектору так, чтобы обратная труба проходила рядом с подающей;
• отрезаем трубу, подключаем второй ее конец к коллектору, обозначаем на стене точную длину контура.

Чтобы было легче справляться с большой длиной, можно сначала разложить весь трубопровод по разметке, время от времени отматывая от бухты, а затем заняться креплениями.

По такому принципу монтируем все водяные контуры. До укладки стяжки перемещаться по теплоизоляции с уложенными на нее трубами следует очень осторожно, лучше подкладывать под ноги куски фанеры или доски.

Шаг #5 – укладка армирующей сетки

Необходимость в армировании весьма условна. Некоторые не представляют, как сделать водяные теплые полы без жесткой подложки, другие считают, что укладка труб на металлическую сетку – лишняя трата денег, и сама по себе такая основа никакой функциональной нагрузки не несет.

Если необходимо настоящее армирование, предназначенное для увеличения прочности конструкции, его необходимо располагать над трубами, а не наоборот.

Правильно сформированный «пирог»: трубы уложены на теплоизоляцию, а сверху защищены армирующей сеткой, которая увеличивает прочность стяжки и придает стабильность конструкции

С одинаковым успехом можно использовать и металлическую, и пластиковую сетку с размерами ячейки 10 см х 10 см. Отдельные куски укладывают с небольшим нахлестом друг на друга и фиксируют хомутами.

Прутья арматуры с рифленой поверхностью применять нельзя – они могут нанести повреждения полиэтиленовым трубам. Преимущества пластика перед металлом – в невысокой цене и безопасности для магистрали.

Шаг #6 – подключение контуров и гидравлические испытания

Не стоит заливать стяжку, пока не проведена опрессовка системы. Своевременная проверка – лучший способ обнаружить возможные неисправности, в частности, потенциальные утечки.

Для проведения испытания к одному входу коллектора подключается водопровод, к другому – опрессовочный насос. Контуры проверяются поочередно, по одному, остальные во время процедуры перекрыты.

После подачи воды следует проверить наличие воздуха в системе и чистоту жидкости, в которой возможно появление «рабочих» загрязнений. Испытание следует проводить до тех пор, пока вода не станет чистой.

Отток жидкости из контура производится обратно в коллектор, откуда – в канализацию по шлангу, вставленному в сливное отверстие. Обнаруженные протечки следует устранить.

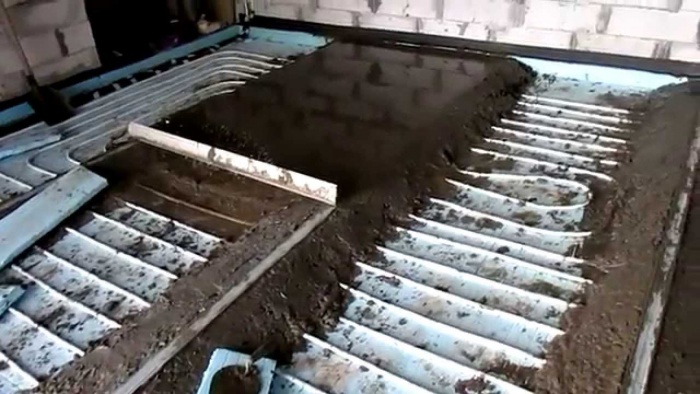

Шаг #7 – заливка бетонной стяжки

Заливка действующей системы бетонным раствором – ответственный этап, поэтому без опыта строительных работ лучше обратиться к специалистам. Если вы решились на самостоятельную заливку, рекомендуем подыскать помощника.

Не забывайте, что заливка раствора будет производиться по трубам, находящимся под давлением. Рабочее давление необходимо стабилизировать, например, привести к показателю 2 бара (норма – от 1 до 3 бар)

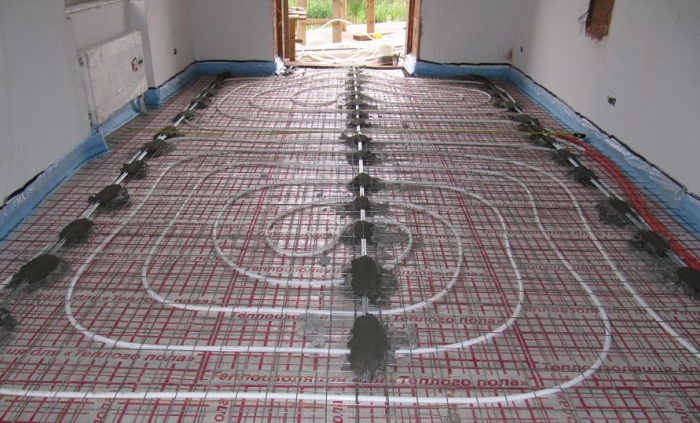

Пользуясь уровнем, необходимо установить маяки, ориентируясь на высоту чистого пола. В роли маяков прекрасно выступает потолочный профиль для гипсокартона. Затем производят заливку стяжки.

Идеальный вариант раствора – бетонная смесь, усиленная фиброй и пластификаторами. Пластификатор увеличивает степень подвижности раствора при засыхании, а фибра делает стяжку прочной.

Рекомендуем приобретать только профессиональные средства, народные (жидкое мыло, клей ПВА) использовать нельзя. Уже через пару дней можно заняться зачисткой поверхности – подрезать демпферную ленту, убрать лишний мусор.

В течение 10-14 дней раствор необходимо увлажнять и накрывать полиэтиленовой пленкой.

Нюансы выбора финишного покрытия

Лучшим напольным покрытием для системы «теплый пол» является керамическая плитка (или керамогранит). Она обладает достаточной прочностью и при нагревании не выделяет вредных веществ.

Единственный минус керамики – холодность на ощупь – пропадает, поэтому сочетание теплый пол/плитка идеально для кухни, санузла или балкона.

Плитка будет укладываться на заранее подготовленное основание – выровненную бетонную стяжку, поэтому для фиксации достаточно тонкого слоя плиточного клея

Если вы запланировали украсить интерьер практичным линолеумом или красивым ковролином, то при выборе покрытий обязательно обращайте внимание на маркировку: изделия, предназначенные для теплого пола, помечены соответствующим знаком.

Правила монтажа от профессионалов:

Как видите, монтаж водяного теплого пола доступен для самостоятельного исполнения: в супермаркетах огромный выбор современных материалов, а в интернете можно найти множество подробных видео-инструкций.

Однако каждый этап – проектирование, укладка труб, подключение коллектора, заливка стяжки – имеет свои подводные камни, обойти которые можно только с помощью профессиональных строителей и теплотехников.

Вы своими руками собрали и установили дома теплый водяной пол? Расскажите, с какими трудностями вам пришлось столкнуться.

Или вы только планируете заняться расчетами и у вас возникли определенные вопросы? Не стесняйтесь, спрашивайте совет в комментариях под этой статьей.

Для достижения комфорта внутри помещения многие в качестве отопительной системы отдают предпочтенье теплым полам. Полный отказ от радиаторной системы позволяет рационально использовать тепловую энергию, а также равномерно отапливать всю жилую площадь. Сегодня технология теплого водяного пола настолько распространена, что произвести ее монтаж сможет каждый начинающий специалист. Не стоит пугаться всех работ. С вашей стороны необходимо тщательно разобраться с тем, как все работает. Более того, важно понимать, в какой последовательности необходимо укладывать напольное отопление. Благодаря этому вы сможете справиться с этой работой самостоятельно. Немаловажную роль играет и правильное подключение водяного теплого пола к системе отопления. В этой статье мы расскажем вам обо всех особенностях создания водяного теплого пола. Поэтому начнем с самого начала.

Водяной теплый пол - что это

Суть этого обогрева сводится к тому, что в стяжку закладывается греющий контур. По уложенной трубе двигается теплоноситель. Теплоноситель распределяется на несколько разных контуров. Все контуры объединяются в коллекторе. Благодаря этой системе можно достичь того, что все полы будут иметь одну стабильную температуру. И совсем не стоит пугаться того, что укладка водяного теплого пола, это рискованное дело. На сегодняшний день существует немало технологий, которые позволяют сделать все работы на высочайшем качестве. Система отопления практически полностью исключает вероятность протечки. Единственное что может спровоцировать это явление - несоблюдение технологии при монтаже. Чтобы ничего не нарушить, предлагаем вам шаг за шагом рассмотреть весь отопительный пирог водяного теплого пола, как правильно его сделать и на какие нюансы обращать внимание.

Что необходимо для работы

Прежде всего определимся с тем, какой материал вам понадобится в работе. Сразу отметим, что при их покупке лучше отдавайте предпочтенье известным производителям. Ведь на рынке есть немало продукции, которая является дешевой подделкой. Итак, среди всего прочего, вам понадобится следующий набор материалов:

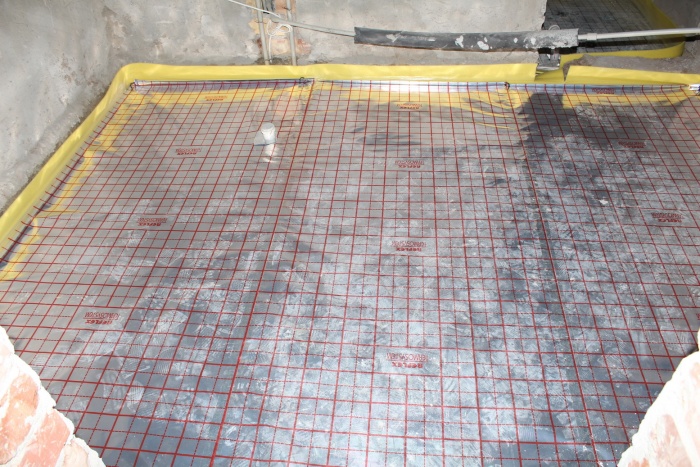

• Теплоизоляция. В ее роли может выступать большое количество материалов, например, пенополистирол, пенопласт, минеральная вата и прочее.
• Фольгированное покрытие.
• Демпферная лента. Хорошо, если эта лента будет иметь самоклеящееся покрытие.
• Арматурная сетка. Она необходима будет для армирования стяжки пола.
• Труба для создания отопительного контура. В качестве трубы можно использовать сшитый полиэтилен или металлопластик.
• Специальное крепление для трубы.
• Коллектор и все его компоненты.
• Все необходимые составные элементы для заливки стяжки.

При наличии всего необходимого, теплый пол водяной своими руками можно реализовать.

Подготовка поверхности под водяной теплый пол

Система теплого водяного пола подразумевает тщательную подготовку напольного покрытия. Это наиболее сложный и трудоемкий этап работы. Возможно, вам потребуется произвести демонтаж всего напольного покрытия. Например, если на полу залита стяжка, то убедитесь в ее качестве. Если, простукивая по ней слышен пустой звук, то она подлежит полному демонтажу. Более того, если стяжка неровная, то крайне важно осуществить ее выравнивание.

Важно! Для монтажа теплого водяного пола практически во всех случаях необходимо осуществить удаление старой стяжки и заливки новой. Почему? Все дело в том, что отопительный пирог водяного теплого пола сравнительно большой. Если начинать укладывать теплоизоляцию, трубу и стяжку сверху залитой стяжки, то высота помещения может значительно сократиться.

В любом случае необходимо подготовить идеально ровное чистовое покрытие пола. Непосредственно перед заливкой стяжки производиться качественная гидроизоляция пола. В ее роли могут выступать самые разные материалы, например, рулонная гидроизоляция, обмазочная и тому подобное. По периметру стен обязательно укладывается демпферная лента, которая будет нивелировать температурное расширение стяжки.

После укладки гидроизоляционного слоя по уровню заливаете черновую стяжку. Чтобы сделать всю систему эффективной и надежной, вам необходимо произвести укладку теплоизоляционного слоя. Это позволит вам греть не плиту перекрытия или грунт, если вы проживаете в частном доме, а помещение. Технология утепления пола подразумевает под собой несколько способов:

1. Если теплый водяной пол делается в частном доме на первом этаже, то рекомендуется использовать листы пенополистирола толщиной до 100 мм. Предварительно засыпается керамзит. Подобное следует делать и в том случае, если под первым этажом неотапливаемый подвал.
2. Если вы проживаете в квартире и теплый водяной пол делается в ней, то теплоизоляция может достигать толщины до 50 мм.
3. Если система водяного теплого пола будет использоваться как дополнительная к существующей радиаторной системе отопления, то достаточно положить под основание фольгированный утеплитель.

Современные технологии позволяют гораздо упрощать изготовление теплого пола. Например, настильная система водяного теплого пола позволяет ускорить монтажные работы в несколько раз. В используемой настильной системе уже есть специальные каналы для укладки труб. Более того, настильные маты имеют слой теплоизоляции. Между собой они соединяются специальными соединениями.

Выбор трубы

Теплый пол осуществляет свою работу благодаря уложенному контуру труб. Поэтому крайне важно правильно их выбрать. Сегодня большой популярностью пользуется труба из сшитого полиэтилена, а также металлопластик. Диаметр трубы определяет проект водяного теплого пола. Преимущественно используется диаметр от 16 до 20 мм. Важно учесть, что трубы должны справляться с максимальным рабочим давлением до 10 Атм.

Коллекторная система

Немаловажную роль в системе водяного теплого пола играет коллектор. Своего рода это пульт управления, который равномерно распределяет тепловые потоки по всем отопительным контурам. Коллектор устанавливается в специальный шкаф. Выбранное место должно быть удобным для выполнения тех или иных настроек.

Под самим коллектором подразумевается специальная металлическая труба, в которой есть определенное количество патрубков. Каждый патрубок или контур на коллекторе оснащается запорной арматурой. Всегда используются две такие металлические трубки. Одна часть коллектора собирает в себе все трубы с подачей теплоносителя, а вторая с обраткой. Плюс ко всему, в коллекторную группу должен включаться воздушный клапан. Благодаря этому можно сбрасывать воздух из системы. Для этого сам коллектор устанавливается выше уровня уложенного трубопровода. В противном случае работа воздушного клапана будет некорректной.

Плюс ко всему, здесь может находиться смесительный узел подмеса, состоящий из трехходового или двухходового клапана. Обязательно устанавливается циркуляционный насос, который будет обеспечивать равномерное распределение горячего теплоносителя по всем контурам одновременно. Более того, устанавливается терморегулятор, электромеханический сервопривод и другие устройства. Все это необходимо для той цели, чтобы максимально автоматизировать работы теплого пола и вам приходилось как можно меньше вмешиваться в ее работу.

Расчет трубы

Крайне важно правильно произвести расчет трубы. Ведь от этого напрямую будет зависеть то, насколько эффективно будет осуществляться прогрев пола. Более того, в каждом отдельном помещении расчет длины того или иного контура может быть разным. Согласно установленным правилам, длина контура не должна превышать 100 метров. Однако это максимальный показатель. Например, если площадь помещения требует укладки 120 метров трубы, то разбейте ее на два контура по 60 метров. Благодаря этому вся разработанная вами система не будет работать в нагрузку. При расчетах обязательно учитывайте следующие важные параметры:

• Температура входящей воды.
• Диаметр и материал труб.
• Характер чистового покрытия.
• Какой материал используется для теплоизоляции пола.
• Какие есть тепловые потери через стены, окна и двери.
• Линейные размеры того или иного помещения.

Благодаря этому, вы сможете определить, какой длины должен быть отопительный контур. Также на ее количество будет влиять и шаг между трубами.

Схема и способ укладки труб

При проектировании системы водяного теплого пола важную роль играет то, как именно будет укладываться труба. Немаловажную роль играет и способ крепления трубы. Сегодня их существует несколько способов. Например, можно использовать специальные профиля с гнездами для укладки в них труб. Эти профиля к полу фиксируются дюбелями. Благодаря этому шаг укладки трубы очень легко контролировать. Также можно использовать специальные маты с бобышками. Если они вам не по карману, тогда на пол просто укладываются теплоизоляционные маты с фольгированной поверхностью. Сверху укладывается армирующая сетка. Труба к ней закрепляется при помощи нейлоновых затяжек. Также есть пластиковые хомуты, которые вставляются прямо в теплоизоляционный мат.

Важно! Помните, важно выбрать тот способ крепления трубы, который обеспечит надежную фиксацию. Это необходимо, ведь при заливке стяжки ничего не должно вам мешать. Более того, контур должен быть полностью ровным.

Помните, что при формировании контура не допускается стыковка трубы. Контур должен состоять из одной трубы. Этого достичь очень просто. Берете бухту трубы и один конец подсоединяете к обратке на коллекторе. Постепенно разматываете бухту с трубой и укладываете ее с определенным шагом. Возвращаясь обратно, второй конец этого контура подключаете к подаче.

Что касается расчета контура, то при укладке нескольких контуров в разных комнатах его длина должна быть разной. Более того, эффективно разделять одну комнату на несколько контуров. Благодаря этому эффективность обогрева увеличивается в несколько раз.

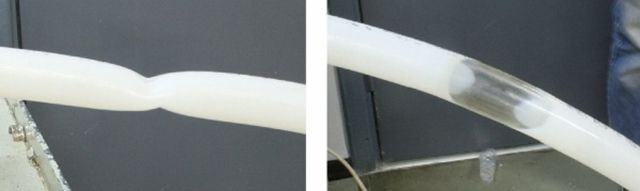

Немаловажную роль играет и то, как правильно обращаться с трубой. Недопустимо сильно ее изгибать. Важно полностью избежать перелома трубы. В противном случае это может привести к протечке воды. Если труба будет проходить сквозь стену, то ее следует поместить в защитную кожуру из вспененного полиэтилена.

Важно! Для подключения отопительного контура к коллектору используются специальные фитинги. Они должны быть высокого качества.

Отдельное внимание стоит уделить и схеме укладки трубы. От выбранной схемы напрямую зависит качество прогрева всей площади пола. Сегодня известно несколько таких схем для укладки теплого водяного пола:

• Спираль.
• Змейка.
• Двойная спираль.

Самая распространенная схема - улитка. Благодаря этому есть возможность равномерно прогреть всю площадь отапливаемого помещения. При ее использовании труба с подачей и обраткой будет чередоваться.

Изготовление стяжки

Итак, если вы уже уложили теплоизоляцию и трубы, то можно приступать к завершающему этапу работ - заливка стяжки пола. Стоит напомнить то, что перед заливкой стяжки недопустимо чтобы теплый водяной пол был включен. При всем этом предварительно проверьте всю систему теплого водяного пола. Для этого заполняете систему теплоносителем под давлением до 5 атмосфер. Оставляете ее на сутки. Если по истечении этого времени давление не упало, то все отлично, можно вести подготовку для заливки стяжки.

Для качественной заливки стяжки вам необходимо установить маяки. Благодаря этому стяжка будет прогреваться равномерно. Немаловажную роль играет и определение толщины стяжки на водяной теплый пол. Если планируется укладка керамической плитки, то толщина стяжки может составлять около 50 мм. Если сверху будет укладываться ламинат или другое подобное покрытие, то толщина будет гораздо меньшей.

Итак в любом случае сверху уложенных труб укладывается армирующая сетка. Сверху устанавливаются маяки строго по уровню. В приготовленный бетон обязательно добавляется пластификатор, который придаст стяжке необходимой пластичности и устойчивости при ее нагреве.

Процесс заливки стяжки необходимо выполнять за один раз. При этом следите за тем, чтобы в стяжке не было воздушных карманов. В противном случае это будет оказывать негативное воздействие на весь процесс обогрева пола.

Важно! Когда стяжка полностью залита, включать теплый пол нельзя для скорейшего ее высыхания. В помещении должна быть максимально естественная температура.

Обычно на период сушки уходит около одного месяца. Только после этого можно включать напольное отопление. Более того, если на полу укладывается плитка, то также водяной пол не должен быть теплым. Плиточный клей должен высохнуть сам. Если укладка выполняется ламината, то обогрев можно включать сразу.

Заключение

Итак, вот мы и рассмотрели особенность системы водяного теплого пола. Как видим, эта отопительная система включает в себя ряд технологических процессов. Мы уверенны, что если вы будете придерживаться предоставленных рекомендаций и советов, то вам получится справиться со всеми работами своими руками. Безусловно, процесс работы ответственный, но вполне постижимый. Чтобы закрепить всю предоставленную теорию, мы предлагаем вам посмотреть познавательный видеоматериал, который наглядно покажет вам все процессы системы водяного теплого пола. Если у вас уже есть опыт в этой работе, то пишите свои комментарии к этой статье. Ваш опыт будет неоценим для большого количества домашних умельцев, которые хотят сделать все работы своими руками. Мы надеемся, что весь этот материал предоставил для вас полезную пищу для размышления.

В статье описано устройство теплого пола водяного, приведены основные особенности системы водяного теплого пола. Мы сравним теплый пол водяной и электрический, систему отопления водяной теплый пол и радиаторную. Кроме того, расскажем как выполнить расчет мощности водяного теплого пола и когда следует использовать эту систему, как основную для отопления дома, а когда - как дополнительную.

Где целесообразно применять систему водяного теплого пола.

Чаще всего теплый водяной пол используют в частном доме. При этом, при устройстве теплого пола на ограниченных участках помещения (ванная, кухня, спальня) - проще устраивать электрический теплый пол, потому что в маленьких помещениях сложнее расположить трубы с водой, чем кабель. Когда же система теплого пола планируется как основная система отопления, или если планируется устройство такой системы на большой площади (от 20 м 2), - выгоднее (дешевле) устраивать водяной теплый пол.

Обустройство водяного теплого пола в квартире многоэтажного дома с централизованным отоплением с обогревом воды от централизованного отопления категорически запрещено, а устройство системы водяного теплого пола от отдельного контура отопления требует отдельного согласования с органами Государственной архитектурно-строительной инспекции.

Конструкция водяного теплого пола (послойно).

На рисунках показаны основные схемы устройства водяного теплого пола.

Схема устройства водяного теплого пола с креплением труб гарпунами к слою теплоизоляции

Схема устройства теплого пола с креплением труб хомутами к арматурной сетке

Схема устройства водяного теплого пола по грунту

Примечание. На трех рисунках выше показаны трубы теплого пола и армирующая сетка над ними. На рисунках, для наглядности, трубы и сетка нарисованы отдельно, может возникнуть впечатление, что между ними есть зазор. Так вот, зазора между трубами и армирующей сеткой,- нет .

С небольшими вариациями (разные варианты крепления труб, наличие или отсутствие дополнительной стяжки по утеплителю, подробнее об этом можно прочесть в теме ) технология устройства водяного теплого пола представляет собой следующее (слои перечислены снизу-вверх):

• плита перекрытия (плита основания). Если конструкция пола выполнена по грунту, то вместо плиты перекрытия, будут такие слои: подсыпка из песка 5-7 см (песок можно любой), подсыпка из щебня фракция 30-50 мм, 8-10 см, полиэтиленовая пленка, черновая стяжка 7-10 см (ее можно не армировать). В черновую стяжку фракция щебня 5-10 мм и речной песок;
• гидроизоляция, оклеечная (на основе битума с различными полимерными добавками, армированные полиэстером или стеклохолстом) или обмазочная (мастики битумно-резиновые, битумно-полимерные или цементно-полимерные);
• теплоизоляция - пенополистирол или ЭППС.

Примечание. Толщина теплоизоляции водяного теплого пола в каждом конкретном случае определяется расчетом. Мы такой расчет выполняем, задавайте вопрос в раздел Вопрос-Ответ, и мы посчитаем;

• рулонная изоляция с алюминиевой поверхностью. Рекомендуем использовать изоляцию с содержанием лавсана, который не дает алюминию взаимодействовать с бетонной стяжкой.

Примечание. Этот слой можно не класть, можно укладывать трубы прямо на ЭППС или пенополистирол;

• трубы водяного теплого пола;
• стяжка бетонная с добавлением пластификатора, армированная сеткой с ячейкой 100х100 мм, из проволоки диаметром 3-4 мм.

Примечание. Толщина стяжки водяного теплого пола (вместе с трубами) 7-10 см. Встречаются рекомендации о том, что, если применить пластификатор в состав стяжки, то можно делать стяжку толщиной 3 см, и можно ее не армировать. Это не так. Даже при применении пластификатора стяжка должна быть армирована, и толщина ее минимум 5 см. При применении пластификатора очень важно класть его в смесь не больше, чем полагается по инструкции. Большее количество пластификатора в стяжке приводит "перегоранию" стяжки и появлению трещин. Подробнее об этом можно почитать в ветке . Армирующая сетка должна обязательно находится сверху над трубами. Тогда сетка равномерно распределяет эксплуатационную нагрузку на трубы. Можно встретить рекомендации о том, что сетка может лежать под трубами. Но в этом случае она не выполняет конструктивную роль, просто к ней удобно крепить трубы (пластиковыми фиксаторами). То есть, наличие сетки внизу, под трубами, не меняет того факта, что она должна обязательно быть над трубами;

• напольное чистовое покрытие. Данный материал должен иметь маркировку о возможности применения с напольным отоплением.

Особенности водяного теплого пола.

Особенности водяного теплого пола будут рассмотрены таким образом:

1. Сравнение водяного теплого пола (как просто системы теплого пола, без учета того, что он именно «водяной») с радиаторной системой. То есть, это сравнение системы теплого пола (иногда все эти системы в общем называют ПСО - подпольные системы отопления) и РСО (радиаторная система отопления).
2. Сравнение водяного и электрического теплого пола.

Особенности водяного теплого пола, исходя из сравнения подпольной системы отопления (ПСО) и радиаторной системы отопления (РСО).

• В помещении с теплым полом распределение температуры наиболее близко к оптимальному. Ощущение тепла идет от ног к голове. Если сделать снимок помещения инфракрасной камерой, можно увидеть, что тепло распространяется внутри помещения не равномерно.

Диаграмма распределения тепла в помещении

На рисунке слева изображена диаграмма распределения тепловых потоков в комнате, где установлена радиаторная система отопления. На рисунке справа представлена диаграмма распределения тепла с системой подпольного отопления. По диаграмме видно, что при РСО, для того, чтобы температура в комнате была порядка 20 - 22°С, Вам потребуется перегреть зону у окна до 26 - 40 °С (при этом температура воздуха будет максимальной за отопительным прибором и у потолка, где собирается теплый воздух). Получается, что радиатор греет воздух как бы возле себя, а теплый пол - по всей площади помещения.

• экономия энергии. Использование ПСО, позволяет снизить на 1 - 2 °C температуру в комнате по сравнению с радиаторной системой отопления. Это возможно за счет того, что система ПСО работает при низких температурах теплоносителя (до 55°C), при том же ощущении комфорта. Т.к. отдача тепла происходит через всю поверхность пола, это вызывает ощущение того, что температура воздуха внутри помещения выше. Только снижение температуры на 1-2°C, позволит сэкономить от 6 до 12% энергии. Кроме этого, за счет того, что не происходит локального перегрева за радиаторами, уменьшаются теплопотери через ограждающие конструкции. А при использовании системы автоматики у Вас появляется возможность регулировать температуру в разных комнатах по-разному. При правильной настройке системы автоматики, использование напольного отопления, по сравнению с радиаторной системой отопления, дает экономию 10 - 15 %. А при высоте потолков более 4 метров, Вы сэкономите еще больше.
• нужно отметить, что устройство теплого пола требует определенной высоты помещения. Сама конструкция занимает примерно 130 мм (если теплоизоляции 50 мм), и это не всегда возможно в уже готовых помещениях с низкими потолками.
• монтаж дополнительных перегородок при уже устроенных теплых полах, требует участия специалиста.

Особенности водяного теплого пола, исходя из сравнения водяного и электрического теплого пола.

• Срок службы систем водяных теплых полов определяется сроком службы труб, установленных в системе. По данным заводов-изготовителей полимерных и металлополимерных труб, срок их службы может составить более 50 лет. Батареи или конвекторы, в среднем, подлежат замене через 25 лет. Срок службы электропроводки по нормативам заводов-изготовителей в среднем 20-25 лет, что и определяет срок службы систем электрических теплых полов в 20-25 лет.
• Водяной теплый пол тяжелее регулировать, чем электрический (связано с тем, что вода не может мгновенно нагреться- остыть, ей требуется больше времени, чем электрическому кабелю).
• В случае водяного теплого пола хуже происходит распределение тепла по поверхности пола, так как трубу с водой нельзя свернуть с таким маленьким шагом, как кабель. Кроме того, вода по мере отдачи тепловой энергии остывает и в конце контура отопления может быть на несколько градусов холоднее, чем в начале. При проектировании водяного теплого пола, необходимо особое внимание уделить правильной укладке контуров теплого пола.
• В случае с водяным теплым полом при аварии возможны протечки
• При водяном теплом поле обязательно наличие циркуляционного насоса, в гравитационных самотечных системах водяной теплый пол устроить нельзя. Чем больше поворотов (петель) в трубах, тем тяжелее прокачать жидкость в системе.

Когда водяной теплый пол может быть основной системой отопления, а когда только дополнительной.

Водяной теплый пол может быть как единственной основной системой отопления дома, так и дополнительной. В том случае, если Вы рассматриваете вариант, когда водяной теплый пол является основной системой отопления, можно самостоятельно проверить, возможно ли это. Для того, чтобы выполнить «черновой» расчет теплого водяного пола нужно сделать следующее:

• Определить теплопотери Вашего дома (получить цифру Вт на 1 м 2 за час). Теплопотери определяются в зависимости от площади окон, качества утепления стен, крыши и пола, высоты потолков, и т.д. и эта единица может составить от 40 Вт/м 2 (для помещений с эффективной теплоизоляцией и качественными стеклопакетами) до 250-300 (для помещений с тонкими кирпичными не утепленными стенами и большой площадью оконных проемов). Определить теплопотери можно при помощи разнообразных программ, которые доступны в интернете.

Примечание. Мы выполняем расчет по теплопотерям, задавайте вопрос в раздел Вопрос-Ответ, мы посчитаем.

• Затем нужно сравнить цифру теплопотерь с усредненной мощностью водяного теплого пола (можно ориентироваться на 80-100 Вт/м 2). При этом, нужно учесть, что водяной теплый пол не может располагаться на всей площади Вашего пола (так как нужно выполнить отступ от труб до стен). Активная площадь размещения труб обогрева системы водяного теплого пола для помещения, например в 20 м 2 может быть рассчитана по такой формуле: 20 (длина стен 5 Х 4) - 3,6 (отступ от стены до крайней точки трубы по периметру стен должен составить не меньше 15-20 см) = 16,4 м 2 .

Для данного, предварительного, укрупненного расчета, можно принять, что из всей площади пола, 70% - активная площадь (кроме отступов от стен, нужно учитывать площадь занимаемая мебелью). После этого становится ясно, можно ли необходимую (для покрытия величины теплопотерь) площадь системы теплого пола вообще разместить на площади помещений дома, или нет. И, соответственно, получаем ответ на вопрос, может ли система водяного теплого пола быть основной, или только дополнительной.

Пример расчета. Допустим, теплопотери конкретного дома, площадью 200 м2, составили 150 Вт/м 2 . Определяем возможную активную площадь теплого пола (70% от общей площади дома). 200х0,7= 140 м2. Это площадь, на которой теоретически можно разместить теплый пол. Теперь умножаем активную площадь на усредненную мощность теплого пола (берем цифру 90 Вт/м 2). 140х90= 12600 Вт. Столько "даст" система теплого пола. А теперь посчитаем, сколько всего "уйдет" из дома тепла. Общую площадь дома умножим на цифру теплопотерь. 200х150= 30 000 Вт. Теперь сравним 30 000 Вт и 12 600 Вт. Видно, что применение теплого пола не покроет теплопотери этого конкретного дома. Значит, применение в этом случае системы теплого пола, как основной системы отопления,- исключено. Можно применить теплый пол только как дополнительную систему отопления.

Теплые полы считаются в нашем понимании более современной системой отопления, чем радиаторное отопление. Однако, это далеко не так – они появились гораздо раньше. Упрямые исторические факты говорят о том, что теплые полы успешно применялись еще во времена Древнего Рима, на территории Кореи, да и в России тоже. Правда, использовалось тогда только печное отопление, так как системы транспортирования углеводородов по трубам тогда еще не существовало. В современном мире самые экономически успешные страны широко применяют отопление теплыми полами, причем это делается не только из соображений очевидного комфорта, а учитывается еще и тот факт, что такое отопление позволяет экономить энергоресурсы, спрос на которые растет с каждым годом.

Такой вид отопления – недешевое удовольствие. Комплектующие и работа стоят очень дорого. Именно поэтому у любого рачительного хозяина может возникнуть мысль о том, чтобы сделать водяной теплый пол своими руками. Почему бы и нет? Тем более что опыт как удачных, так и неудачных реализаций уже достаточно наработан для того, чтобы дать конкретные рекомендации. Цель нашей статьи – это дать конкретные советы тем хозяевам, которые собираются сделать теплый водяной пол, но при этом чтобы они сэкономили свои деньги и в итоге получили то, что хотели – комфортное и экономичное отопление.

Конечно, реализуются проще, ими легче управлять, но стоимость энергоносителей вносит свои коррективы – в эксплуатации этот вид отопления гораздо дороже, чем водяной теплый пол. Пройдет всего 4-5 лет и теплый водяной пол окупится с лихвой, но только при том условии, что он будет сделан грамотно и правильно. Именно об этом авторы статьи и хотят сказать нашим читателям. Отметая красочные каталоги с дорогущим оборудованием, а основываясь только лишь на опыте людей, которые смогли реализовать теплый водяной пол в своем жилище.

Большинство систем отопления в настоящее время используют в качестве источника тепла природный газ – и это совершенно логично, так как этот вид топлива обходится дешевле других. И эта тенденция будет сохраняться в течение еще нескольких десятков лет как минимум. Поэтому теплые полы лучше всего реализовать именно водяными, теплоноситель в которых подогрет энергией сгорания природного газа. Но для этого надо соблюсти ряд условий.

Устройство водяного теплого пола

Теплый водяной пол является сложной многокомпонентной системой, каждая часть которой выполняет свою функцию. Рассмотрим его устройство на следующем рисунке.

Типовая конструкция «пирога» теплого водяного пола

Такой вид напольного отопления называется «мокрым» потому, что в его обустройстве используются «мокрые» строительные процессы, а именно заливка цементно-песчаной стяжки. Существуют еще так называемые сухие теплые полы, но они делаются в основном . В рамках этой статьи мы будем рассматривать именно «мокрые» теплые водяные полы, так как они гораздо лучше, хоть их монтаж и сложнее.

Теплый водяной пол монтируется на устойчивом и прочном основании, которым может быть бетонная плита или грунт. На основание укладывается пароизоляция из полиэтиленовой пленки толщиной не менее 0,1 мм. Следующим слоем «пирога» является утеплитель в качестве него лучше всего использовать экструдированный , который имеет очень низкий коэффициент теплопроводности, высокую механическую прочность и разумную стоимость. Поверх утеплителя оборудуется цементно-песчаная стяжка, в которую обязательно добавляется пластификатор – для подвижности смеси, легкости укладки и снижения водоцементного соотношения. Стяжку желательно армировать металлической проволочной сеткой с шагом ячейки 50*50 мм или 100*100 мм. Там же внутри стяжки проходят трубы теплого пола с циркулирующим в них теплоносителем. Высоту стяжки над трубами рекомендуется делать не менее 3 см, однако, практика подсказывает, что лучше 5 см, так и прочность будет выше и распределение тепла по полу будет более равномерным.

В месте примыкания стен к стяжке, а также на границах контуров теплого водяного отопления прокладывается демпферная лента, которая компенсирует тепловое расширение стяжки при ее нагреве. Финишное покрытие пола должно быть предназначено именно для работы с теплыми полами. Лучший выход – это керамическая или керамогранит, но некоторые другие виды покрытия – ламинат, ковролин или тоже могут применяться с теплыми полами, но в их маркировке должен стоять специальный значок.

Такие покрытия, правда, требуют четкого соблюдения теплового режима пола, что достигается применением автоматики — специальных смесительных узлов.

Требования к помещениям, где будет реализовано отопление теплыми водяными полами

Самый умный в строительстве ход – когда трубопровод теплого пола закладывают еще на этапе возведения перекрытий. Это очень успешно применяется в Германии, Швеции, Норвегии, Канаде, да, и в других экономически успешных странах, где энергоносители стоят очень дорого и поэтому там используют именно напольное отопление, которое на 30-40% экономичнее радиаторного. Вполне возможно уже в готовом помещении, но оно должно отвечать определенным требованиям. Перечислим их.

Самый правильный трубопровод теплого пола — это тот, который проложен еще на этапе строительства дома

• Учитывая значительную толщину теплого водяного пола – от 8 до 20 см, высота потолков в помещении должна позволить смонтировать такую систему отопления. Необходимо также учитывать величину дверных проемов, которые в высоту должны быть не менее 210 см.
• Основание пола должно быть достаточно прочным для того, чтобы выдержать тяжелую цементно-песчаную стяжку.
• Основание для теплого пола должно быть чистым и ровным. Неровности не должны превышать 5 мм, так как перепады сильно влияют на ток теплоносителя в трубах, они могут привести к завоздушиванию контуров и повышению гидравлического сопротивления.
• В помещении, где планируется теплый водяной пол должны быть завершены все штукатурные работы, вставлены окна.
• Теплопотери в помещениях не должны быть более 100 Вт/м 2 . Если они больше, то стоит подумать об утеплении, а не отапливать окружающую среду.

Как выбрать хорошую трубу для теплого пола

Про трубы теплого водяного пола достаточно подробно написано в на нашем портале. Очевидно, что для теплого пола лучше выбирать трубы из сшитого полиэтилена – PEX или PERT. Среди PEX труб следует отдать предпочтение PE-Xa трубам, так как они имеют максимальную плотность сшивки – около 85% и поэтому обладают лучшим «эффектом памяти», то есть трубы после ее растяжения, всегда стремятся вернуться в свое первоначальное положение. Это позволяет применять аксиальные фитинги с надвижным кольцом, которые без страха можно замуровывать в строительные конструкции. Помимо этого, при заломе трубы можно восстановить ее форму нагрев проблемное место строительным феном.

Трубы PERT не обладают эффектом памяти, поэтому с ними применяются только цанговые фитинги, которые нельзя замуровывать. Но если все контуры теплого пола будут выполнены цельными отрезками труб, то все соединения будут только на коллекторе и вполне можно применять PERT трубы.

Помимо этого, производители выпускают трубы композитной конструкции, когда между двумя слоями сшитого полиэтилена размещена алюминиевая фольга, которая является надежным кислородным барьером. Но неоднородность материала, отличие коэффициентов температурного расширения алюминия и полиэтилена может спровоцировать расслоение трубы. Поэтому лучше выбирать PE-Xa или PERT трубы с барьером из поливинилэтилена (EVOH), который значительно снижает диффузию кислорода в теплоноситель через стенку трубы. Этот барьер может располагаться в наружном слое трубы, так и внутри, окруженный слоями из PE-Xa или PERT. Конечно, лучше та труба, у которой слой EVOH расположен внутри.

Для контуров теплого пола существуют три основных типоразмера труб: 16*2 мм, 17*2 мм и 20*2 мм. Чаще всего используют 16*2 и 20*2 мм. Как же выбрать именно «правильную» трубу.

• Во-первых, брэнд в этом вопросе имеет значение и на него надо обращать внимание. Наиболее известные производители: Rehau, Tece, KAN, Uponor, Valtec.
• Во-вторых, очень много может «рассказать» маркировка труб, ее следует тщательно изучить и не стоит стесняться задавать больше вопросов продавцу-консультанту.
• В-третьих, квалификация продавца-консультанта очень помогает при выборе трубы. Не стоит забывать требовать сертификаты о соответствии, поинтересоваться о наличии и цене фитингов, смесительных узлов, коллекторов и другого оборудования. Необходимо узнать о том, в каких бухтах продают трубу, по сколько метров, чтобы в дальнейшем при расчетах это учесть.
• И, наконец, если выбрана PE-Xa труба, то можно провести небольшой тест. Для этого небольшой отрезок трубы надо заломить, а потом прогреть это место строительным феном. У качественной PE-Xa, да и PE-Xb трубы тоже должна восстановиться изначальная форма. Если этого не произошло, то что бы ни было написано в маркировке – это просто не PEX труба.

Принципы проектирования теплого пола

Одним из самых важных этапов в обустройстве теплых водяных полов является их грамотный расчет. Конечно, лучше всего это доверить специалистам, но уже достаточно наработанный опыт говорит о том, что это можно сделать и самостоятельно. В интернете можно найти массу бесплатных программ и онлайн-калькуляторов. Большинство именитых производителей предоставляют свое программное обеспечение бесплатно.

Для начала надо определиться с тем, какая температура должна быть у теплого пола.

• В жилых помещениях, где большую часть времени люди проводят стоя температура пола должна быть в диапазоне от 21 до 27°C. Такая температура наиболее комфортна для ног.
• Для рабочих помещений – офисов, а также жилых комнат температура должна поддерживаться в районе 29°C.
• В прихожих, вестибюлях и коридорах оптимальная температура – 30°C.
• Для санузлов и бассейнов температура пола должна быть больше – около 31-33°C.

Отопление теплыми водяными полами является низкотемпературным, поэтому и теплоноситель должен подаваться при более низких температурах, чем в радиаторы. Если в радиаторы может подаваться вода при температуре 80-90°C, то в теплый пол никак не более 60°С. В теплотехнике существует такое важное понятие, как падение температуры в греющим контуре . Это не что иное, как разница в температурах между подающей трубой и обратной. В системах теплых водяных полов оптимальными режимами считаются 55/45°C, 50/40°C, 45/35°C и 40/30°C.

Очень важным показателем является (петель) теплого водяного пола. В идеале они должны быть все одной длины, тогда и проблемы с балансировкой не возникнет, но на практике это вряд ли удастся достичь, поэтому принято:

• Для трубы диаметром 16 мм максимальная длина 70-90 м.
• Для трубы диаметром 17 мм – 90-100 м.
• Для трубы диаметром 20 мм – 120 м.

Причем желательно ориентироваться не на верхнюю границу, а на нижнюю. Лучше разбить помещение на большее количество петель, чем стараться добиться циркуляции более мощным насосом. Естественно, что все петли должны быть исполнены трубами одного диаметра.

Шаг раскладки (укладки) трубы теплого пола - еще один важнейший показатель, который делается от 100 мм, до 600 мм в зависимости от тепловой нагрузки на теплый пол, назначения помещения, протяженности контура и других показателей. Шаг менее 100 мм сделать PEX трубами практически невозможно, велика вероятность просто заломить трубу. Если теплый пол будет оборудован только для комфорта или дополнительного отопления, то можно минимальный шаг сделать 150 мм. Итак, какой же шаг раскладки надо применять?

• В помещениях, где есть внешние стены, в напольном отоплении делают так называемые краевые зоны , где трубы укладываются с шагом 100-150 мм. При этом количество рядов труб в этих зонах должно быть 5-6.
• В центрах помещений, а также в таких, где нет внешних стен, шаг укладки делают 200-300 мм.
• Санузлы, бани, дорожки возле бассейнов укладываются трубой с шагом 150 мм по всей площади.

Способы укладки контуров теплого пола

Контуры водяного теплого пола могут укладываться по-разному. И в каждом способе есть свои преимущества и недостатки. Рассмотрим их.

• Укладка трубы теплого пола «змейкой» более проста в монтаже, но существенным ее недостатком является то, что на полу будет в начале контура и в конце ощутимая разница температур – до 5-10°C. Теплоноситель, проходя от подающего коллектора к обратному в конструкции теплого пола, остывает. Поэтому и возникает такой градиент температур, хорошо ощутимый ногами. Такой способ укладки оправдано применять в граничных зонах, где температура пола должна снижаться от внешней стены к центру помещения.

• Укладка трубы теплого пола «улиткой» более сложна в реализации, но зато при таком способе температура всего пола будет примерно равной, так как подача и обратка проходят внутри друг друга, а разница нивелируется массивной стяжкой пола при выполнении расчетных требований шага укладки. В 90% случаев применяют именно такой способ.

• Комбинированные способы укладки трубы теплого пола также применяются очень часто. Например, краевые зоны укладывают змейкой, а основную площадь улиткой. Это может помочь правильно разбить помещение на контуры распределить с минимумом остатков бухту трубы и обеспечить нужный режим.

В каждом из способов может применяться переменный шаг укладки , когда в краевых зонах он составляет 100-150 мм, а в самом помещении 200-300 мм. Тогда можно в одном помещении обеспечить требования по более интенсивному нагреву краевых зон, не применяя других способов укладки. Опытные монтажники чаще всего делают именно так.

Раскладка греющего контура «улиткой» с постоянным шагом (слева) и с переменным нагом (справа)

Для расчета контуров лучше всего воспользоваться специальным и очень простым в освоении программным обеспечением. Например, известного производителя Valtec, который свою программу распространяет бесплатно. Также имеются более простые программы для расчета раскладки контуров, которые подсчитывают длину петель, что очень удобно. Например, программа «Улитка», которая также распространяется бесплатно. Тем, кто не очень дружит с компьютером, можно сделать расчет контуров самостоятельно, воспользовавшись миллиметровой бумагой, на которой в масштабе начертить план помещения и уже на этом листе карандашом «разложить» контура и подсчитать их длину.

При делении помещений на контуры водяного теплого пола следует выполнить следующие требования:

• Контуры не должны переходить из комнаты в комнату – все помещения должны регулироваться отдельно. Исключение могут составлять санузлы, если они расположены рядом. Например, ванная рядом с туалетом.
• Один отопительный контур не должен обогревать помещение площадью более 40 м 2 . В случае необходимости помещение делят на несколько контуров. Максимальная длина любой из сторон контура не должна превышать 8 метров.
• По периметру помещения, между помещениями, а также между отдельными контурами должна прокладываться специальная демпферная лента, которая после заливки стяжки будет компенсировать ее тепловое расширение.

Выбор вида утеплителя для теплого пола и его толщины

Утеплитель для теплого водяного пола обязателен, ведь никому не хотелось бы свои деньги тратить на подогрев земли, атмосферы или ненужных строительных конструкций, но пол является именно той нужной, которая должна принять львиную долю тепла от греющего контура. Для этого и применяют утеплитель. Какие их виды нужно применять? Среди всего их многообразия, авторы статьи рекомендуют, что следует обратить внимание только на два из них.

• Экструдированный пенополистирол (ЭППС). Этот материал обладает низкой теплопроводностью, высокой механической прочностью. ЭППС не боится влаги, он практически ее не поглощает. Цена его вполне доступна. Выпускается этот утеплитель в виде плит стандартных размеров 500*1000 мм или 600*1250 мм и толщиной 20, 30, 50. 80 или 100 мм. Для хорошей стыковки плит на боковых поверхностях имеются специальные пазы.

• Профильные теплоизоляционные из пенополистирола высокой плотности. На их поверхности есть специальные круглые или прямоугольные бобышки, между которыми очень удобно укладывать трубу без дополнительной фиксации. Шаг крепления трубы обычно составляет 50 мм. Это очень удобно при монтаже, но по цене они гораздо выше, чем плиты из ЭППС, особенно у именитых брендов. Выпускаются они толщиной от 1 до 3 см и размерами 500*1000 мм или 60*1200 мм – это зависит от производителя.

Плиты из ЭППС могут иметь дополнительный фольгированный слой, имеющий дополнительную разметку. Разметка плит дело, конечно же, полезное, но вот присутствие фольги только увеличивает стоимость утеплителя, а толку от нее не будет по двум причинам.

• Декларируемая производителями отражательная способность не будет работать в непрозрачной среде, какой является стяжка.
• Цементный раствор – это сильная щелочная среда, которая прекрасно «съест» ничтожный (в несколько десятков микрон) слой алюминия еще до своего застывания. Надо осознать, что фольгированные плиты – это маркетинговый ход и не более.

Авторы статьи рекомендуют применять для утепления плиты из ЭППС. Экономия по сравнению с профильными матами будет очевидна. Разницы в стоимости хватит и на крепеж, и еще немало денег останется. Вспомним народную мудрость, что сэкономленные деньги сродни заработанным.

Какой же толщины должен быть утеплитель в конструкции пирога теплого водяного пола? Существуют специальные и сложные расчеты, но можно обойтись и без них. Если усвоить несколько простых правил.

• Если теплые полы будут делаться на грунте, то толщина утеплителя должна быть не менее 100 мм. Лучше всего сделать два слоя по 50 мм и уложить их во взаимно перпендикулярных направлениях.
• Если теплые полы планируются в помещениях над цокольным этажом, то толщина утеплителя не менее 50 мм.
• Если теплые полы планируются над отапливаемыми снизу помещениями, то толщина утеплителя не менее 30 мм.

Дополнительно необходимо предусмотреть крепление плит ЭППС к материалу основания, так как при заливке стяжки они будут стремиться всплыть. Для этого идеально подходят тарельчатые дюбели. Ими необходимо крепить все плиты в местах стыков и по центру.

Для крепления трубы к ЭППС используют специальные гарпун-скобы, которые надежно фиксируют трубу. Их крепят с интервалом 30-50 см, а в местах поворота трубы из PEX, шаг должен быть 10 см. Обычно рассчитывают, что на бухту в 200 метров трубы требуется 500 штук гарпун-скоб. При их приобретении не надо гнаться за брэндом, так как это будет стоить в несколько раз дороже. Существуют очень качественные и недорогие скобы российских производителей.

Выбор коллекторно-смесительного узла теплого пола

Коллектор водяного пола – важнейший элемент, который принимает теплоноситель от магистрали, распределяет его по контурам, регулирует расход и температуру, балансирует петли контуров, способствует удалению воздуха. Без него не обойдется ни один теплый водяной пол.

Выбор коллектора, а если говорить более корректно – коллекторно-смесительного узла лучше доверить специалистам, которые подберут нужные комплектующие. В принципе его можно собрать и самостоятельно, но это тема отдельной статьи. Просто перечислим, какие элементы должны входить в , чтобы не ошибиться в выборе.

• Во-первых, это непосредственно сами коллекторы, которые могут оснащаться различной арматурой. Они должны оснащаться настроечными (балансировочными) клапанами с расходомерами или без них, которые размещаются на подающем коллекторе, а на обратном могут быть термостатические клапаны или просто перекрывающие вентили.

• Во-вторых, любой коллектор для удаления воздуха из системы должен оборудоваться автоматическим воздухоотводчиком.
• В-третьих, и на подающем, и на обратном коллекторе должны быть дренажные краны для слива теплоносителя из коллектора и удаления воздуха при заполнении системы.
• В четвертых, для подсоединения трубы к коллектору должны использоваться фитинги, которые подбираются индивидуально в каждом конкретном случае.

• В-пятых, для крепления коллекторов и обеспечения нужного межосевого расстояния применяются специальные кронштейны.

• В-шестых, если в котельной не оборудован отдельный стояк для теплых полов, то за приготовление теплоносителя должен отвечать смесительный узел, включающий насос, термостатический вентиль, байпас. Конструкция этого узла имеет множество реализаций, поэтому этот вопрос будет рассмотрен в отдельной статье.

• И, наконец, весь коллекторно-смесительный узел должен располагаться в коллекторном шкафу, который устанавливают или в нишу, или открыто.

Коллекторно-смесительный узел располагают в таком месте, чтобы все длины магистралей от него, до петель теплого пола были примерно равными и магистральные трубы были в непосредственной близости. Коллекторный шкаф часто скрывают в нише, тогда его вполне можно разместить не только в бытовках и котельных, но в гардеробных, коридорах и даже жилых комнатах.

Видео: Какие расчеты необходимы перед устройством теплого пола

Монтаж водяного теплого пола своими руками

После расчетов и закупки всех необходимых комплектующих можно постепенно воплощать в жизнь теплый водяной пол. Вначале необходимо наметить места, где будут размещены коллекторные шкафы, выдалбливаются, при необходимости ниши, а также делаются проходы через строительные конструкции. Все долбежные и сверлильные работы должны быть завершены перед следующим этапом.

Монтаж утеплителя

Перед этим этапом необходимо подготовить помещения для этого – вынести все ненужное, убрать весь строительный мусор, вымести и пропылесосить полы. Помещение должно быть абсолютно чистым. При монтаже плит необходимо находиться в обуви с плоской подошвой, так как каблуки могут повредить поверхность. Перечислим последовательность действий при монтаже утеплителя.

• Прежде всего, на стенах отбивается уровень чистого пола при помощи лазерного или водяного . Измеряются все неровности основания при помощи длинного правила и уровня.
• Если неровности превышают 10 мм, то их можно вполне выровнять подсыпанным чистым и сухим песком, который впоследствии следует разровнять.

• Если теплый пол делается по грунту или над цокольным этажом, то расстилается гидроизоляционная пленка с нахлестом соседних полос не менее 10 см и с заходом на стену. Места стыков проклеиваются скотчем. В качестве гидроизоляции вполне подойдет полиэтиленовая пленка 150-200 мкм.
• Начиная с дальнего угла помещения, начинается процесс укладки плит ЭППС. Они укладываются вплотную к стенам маркированной поверхностью вверх.
• Плиты ЭППС должны плотно стыковаться между собой при помощи пазов, которые имеются на их боковых поверхностях. При укладке каждой плиты она плотно должна прилегать к основанию и быть в горизонтальной плоскости, что проверяется строительным уровнем. При необходимости под плиту подсыпается песок.

• Если по пути укладки встречаются препятствия в виде выступов, колонн и других элементов, то после предварительной разметки плита подрезается строительным ножом по металлической линейке. При этом ЭППС надо положить на какое-то нетвердое основание, чтобы нож не затупился, например, кусок фанеры или ОСП.
• При укладке следующего ряда следует учитывать, что стыки плит не должны совпадать, а идти вразбежку, подобно кирпичной кладке. Для того, если с оставшейся последней в ряду плиты ЭППС осталась часть не менее 1/3 ее длины, то укладку следующего ряда следует начинать с нее.
• Если планируется укладка второго слоя ЭППС, то она должна вестись во взаимно перпендикулярном направлении с первым слоем.
• После укладки теплоизоляции следует при помощи перфоратора с длинным буром и молотка закрепить тарельчатые дюбели на каждом стыке – на каждом стыке и в центре каждой плиты ЭППС. Стыки между ЭППС заклеиваются строительным скотчем.

• Если после монтажа утеплителя остались полости или щели, то их можно забить обрезками ЭППС и задуть монтажной пеной, но можно это сделать и позже, уже после монтажа труб.

После этого, можно сказать, что мероприятия по монтажу утеплителя завершены. Хоть плиты ЭППС и имеют достаточную плотность, чтобы выдержать вес взрослого человека, все равно надо при перемещении по ним соблюдать меры предосторожности. Лучше всего использовать широкие доски или куски фанеры или ОСП.

Монтаж трубы теплого водяного пола

Настал самый ответственный и сложный момент - монтаж труб теплого пола. На этом этапе надо быть особо внимательным и аккуратным и здесь без помощника никак не обойтись. Также желательно иметь специальное приспособление для размотки трубы, так как снимать с бухты трубу кольцами категорически запрещено, так как в ней тогда будут очень сильные напряжения, что усложнит или сделает невозможным монтаж. Главное правило – бухту надо крутить, а не снимать трубу с неподвижной бухты. В принципе, это можно сделать и вручную, но с приспособлением гораздо легче.

Если на верхней стороне плит ЭППС есть разметка, то - это просто замечательно, тогда укладка труб сильно упростится. А если нет, то не стоит «вестись» на приобретение фольгированного тонкого утеплителя из вспененного полиэтилена с нанесенной разметкой. Толку от него не будет никакого. Можно разметку нанести и самостоятельно. Для этого маркером на верхней стороне плит делаются отметки на расстоянии требуемого шага контура, а потом малярной нитью отбиваются линии – так можно за короткое время сделать разметку. После этого можно прочертить трассы контуров теплого пола.

В намеченном месте крепится коллекторный шкаф и в нем монтируется коллектор, пока без насосно-смесительной группы, она понадобится позже. При входе в коллектор, при выходе из него, а также при входе в , каждая труба должна быть защищена специальной гофрой. Однако, гофра от именитых производителей стоит умопомрачительных денег, поэтому вполне допустимо заменить ее на теплоизоляцию соответствующего диаметра. Также трубы должны быть защищены при переходах из помещения в помещения и от контура к контуру.

Монтаж трубы теплого пола следует начинать с зон, наиболее удалённых от коллекторов, причем на все транзитные трубы должна одеваться теплоизоляция из вспененного полиэтилена, которая обеспечит максимальную сохранность энергии до точки назначения, и не «растеряет» тепло по дороге. Далее, труба «выныривает» из плит ЭППС, уже «голой» обходит весь свой греющий контур и «заныривает» обратно и уже в теплоизоляции следует до коллектора. Сами транзитные трубы помещаются внутрь плит ЭППС, для этого в них ножом предварительно прорезаются трассы прохода.

Если теплоизоляция состоит из двух слоев плит ЭППС, то вначале укладывается первый слой, затем прокладываются все коммуникации, в том числе и транзитные трубы теплого пола, а затем второй слой подгоняется и подрезается на месте.

Кроме этого, в районе расположения теплого пола могут идти трубы к радиаторам, а также магистрали горячего и холодного водоснабжения. Если труб несколько, то их можно закрепить в пучке либо тарельчатыми дюбелями, либо перфорированной металлической полосой и дюбелями. В любом случае они не должны выступать за верхнюю поверхность плит ЭППС, чтобы сверху можно было беспрепятственно уложить контур теплого пола. Все полости задуваются монтажной пеной, которая после застывания срезается заподлицо с поверхности плит утеплителя.

По периметру помещения, где будут теплые полы, на стены наклеивается демпферная лента, которая призвана компенсировать тепловое расширение стяжки. Лента бывает как с клеящим слоем, так и без него. При ее приобретении не надо гнаться за брэндом и переплачивать в несколько раз больше. Сейчас выпускается достойная во всех смыслах демпферная лента российского производства. Если ленты вообще нет, то - это тоже не беда – ее может заменить пенопласт толщиной 1 или 2 см, приклеенный к стене на жидкие гвозди или монтажную пену.

Демпферная лента должна устанавливаться также между помещениями и разными контурами. Для этого выпускается специальная лента с Т-образным профилем. И в этом случае ее может заменить тонкий пенопласт, склеенный монтажной пеной или клеем.

Монтаж труб делается следующим образом:

• С бухты отматывается 10-15 м трубы, на ее конец одевается теплоизоляция и соответствующий фитинг для подключения к коллектору.
• Труба подключается к подаче соответствующего вывода коллектора.
• По ранее размеченным трассам укладывается труба и крепится гарпун-скобами на прямых участках через 30-40 см, а на поворотах через 10-15 см. Труба должна сгибаться осторожно, без заломов.

• При укладке не надо стараться крепить трубу сразу, а следует ее сначала разложить приблизительно по трассам на 5-10 м, а уже потом крепить скобами. Труба должна лежать на утеплителе без напряжения, не должно быть усилия, которое старается вырвать скобы из ЭППС.
• Если скоба по какой-то причине вылетела из своего места, то ее монтируют в другом, на расстоянии не менее 5 см.
• После обхода всего контура теплого пола, обратная труба возвращается к своей подающей и с ней рядом следует к коллектору. При необходимости на нее надевается теплоизоляция.
• По приходу к коллектору труба подключается к нему соответствующим фитингом.

• Возле соответствующей петли теплого пола на стене, а также еще и на бумаге обязательно записывается длина контура. Эти данные необходимы для дальнейшей балансировки.

Аналогично прокладываются все контуры . Поначалу будет сложно, но потом, после одной уложенной «улитки» все уже будет понятно и работа пойдет без проблем. При перемещении по уже проложенным контурам надо подстилать под ноги или колени доски, фанеру или ОСП.

Видео: Укладка трубы теплого пола

Монтаж армирующей сетки

Споры о целесообразности армирующей сетки идут постоянно. Кто-то говорит, что она нужна, другие утверждают обратное. Есть масса примеров удачного воплощения теплого пола без армирующей сетки и, в то же самое время, существуют примеры неудачной реализации теплого пола с армированием. Авторы статьи утверждают – армирование никогда не будет лишним, но только правильно выполненное.

Интернет изобилует примерами, когда на утеплитель укладывается и закрепляется металлическая сетка, а уже потом к ней при помощи пластиковых стяжек крепится труба теплого пола. Вроде бы удобно, но это не армирование, а просто подкладывание под стяжку абсолютно бесполезной сетки, на которую были истрачены деньги. Армирование – это когда сетка находится внутри стяжки, а не под нею. Именно поэтому авторы рекомендуют помещать сетку сверху трубы.

Для армирования стяжки подойдет металлическая сетка из проволоки диаметром 3 мм размером ячейки 100*100 мм – этого вполне достаточно. Сетки из арматуры применять не рекомендуется из-за того, что арматура имеет рифленую поверхность и при монтаже может повредить гладкую поверхность трубы. Да и не стоит тратить лишние деньги на избыточную прочность стяжки, ведь предполагается, что теплый пол монтируется уже на достаточно прочном основании. Сетка укладывается с нахлестом на одну ячейку и связывается либо вязальной проволокой, либо пластиковыми хомутами. Острые торчащие концы обязательно надо откусить, чтобы они не повредили трубу. Дополнительно сетка крепится к трубе в нескольких местах пластиковыми хомутами.

Вместо металлической сетки вполне может применяться пластиковая, которая прекрасно будет армировать стяжку и спасет ее от растрескивания. Укладывать пластиковую сетку удобнее, так как она идет в рулонах. Применение пластиковой сетки практически исключает повреждение труб, да и стоимость ее существенно ниже.

После укладки сетки опять встает вопрос о защите труб, ведь, перемещаясь в обуви по металлической сетке, можно легко повредить и ее, и трубу Поэтому снова рекомендуется перемещаться только по доскам, фанере или ОСП. Но существует еще очень грамотное решение, которое позволит избежать повреждения труб при заливке стяжки.

Приготавливается цементный раствор – такой же, какой будет при укладке стяжки (1 часть цемента М400 и 3 части песка) и в процессе укладки делаются «ляпки» из раствора, которые немного выступают за поверхность сетки – на 2 см достаточно. Эти «ляпки» делаются с такой периодичностью (30-50 см), которая позволит в дальнейшем положить на них доски или фанеру и совершенно безопасно перемещаться. Еще один плюс такого подхода – это фиксация сетки, ведь при хождении по ней она стремится изгибаться, а это может повредить сварные швы.

«Ляпки» из раствора зафиксируют сетку и помогут безопасно перемещаться

Заполнение контуров. Гидравлические испытания

Эту операцию обязательно стоит проводить еще до заливки стяжки, так как при скрытой неисправности ее легче устранить сразу, чем после того, как полы будут залиты. Для этого к сливному патрубку на коллекторе подключается шланг и выводится в канализацию, так как воды через контуры отопления будет пролито немало. Лучше всего, если шланг будет прозрачный – так будет легко отследить выход пузырей воздуха.

К входу подающего коллектора, который обязательно должен быть оборудован отсечным шаровым краном, подключается водопроводная вода через шланг или трубу. Если качество водопроводной воды низкое, то стоит заполнять систему через механический фильтр. К любому другому выходу, связанным с контурами теплого пола подключается опрессовочный насос. Это может быть свободный выход подающего коллектора, выход обратки с коллектора и другие места – все зависит от конкретной реализации коллекторного узла. В конце концов, в шаровый отсечной кран подающего коллектора можно вкрутить тройник и через него делать и заполнение системы, и опрессовку. После испытаний тройник можно снять и подключить коллектор к подающей магистрали.

Заполнение системы производится следующим образом:

• На коллекторе перекрываются все контуры теплого пола, кроме одного. Автоматические воздухоотводчики должны быть открыты.
• Подается вода и по шлангу слива контролируется ее чистота и выход воздуха. На внутренней поверхности труб при производстве может остаться технологическая смазка и стружка, которую необходимо смыть проточной водой.
• После того как весь воздух вышел, и вода течет абсолютно чистая, перекрывается сливной кран, а затем перекрывается уже промытый и заполненный контур.
• Все эти операции проделываются со всеми контурами.
• После промывки, удаления воздуха и заполнения всех контуров перекрывается кран подачи воды.

Если еще на этапе заполнения обнаруживаются протечки, то их устраняют сразу после сброса давления. В итоге должна получиться заполненная чистым теплоносителем и обезвоздушенная система теплых водяных полов.

Для испытания системы потребуется специальный инструмент – опрессовочный насос, который можно взять в аренду или пригласить опытного мастера, имеющего такой прибор. Опишем последовательность действий при опрессовке.

• Полностью открываются все контуры теплого пола, подключенные к коллектору.
• В емкость опрессовочного насоса наливается чистая вода, открывается кран подачи насоса.
• Насосом нагоняется давление в системе в два раза большее чем рабочее – 6 атмосфер, оно контролируется по манометру насоса и на коллекторе (если на нем есть манометр).
• После поднятия давления проводится визуальный осмотр всех труб и соединений, которые, в принципе, должны быть только на коллекторе. Также контролируется давление по манометру.
• Через 30 минут давление вновь поднимают до 6 бар и вновь осматривают все трубы и соединения. Затем через 30 минут эти действия повторяют. Если обнаруживаются протечки, то их сразу устраняют после сброса давления.
• Если протечек не выявлено, то давление опять поднимают до 6 бар и оставляют систему на сутки.
• Если через сутки давление в системе упало не более чем на 1,5 бар и не выявлено никаких протечек, то систему теплого пола можно считать правильно смонтированной и герметичной.

При поднятии давления в системе труба по всем законам физики будет пытаться распрямиться, поэтому возможен «отстрел» некоторых скоб в тех местах, где с ними «пожадничали». Поэтому «ляпки» из раствора очень помогут удержать трубу на месте. В дальнейшем, когда будет залита стяжка, труба будет надежно зафиксирована, но при испытаниях давлением плохо закрепленная труба может преподнести неприятные сюрпризы.

Видео: Заполнение системы теплоносителем

Видео: Опрессовка системы теплых полов

Установка маяков

Заливка стяжки теплого пола должна производиться по трубам, находящимся под рабочим давлением. Учитывая, что в большинстве закрытых систем отопления рабочее давление должно находиться в диапазоне 1-3 бар, можно принять среднее значение и оставить в контурах давление 2 бар.

В качестве маяков лучше всего использовать направляющие гипсокартонные профили ПН 28*27/UD 28*27. Они имеют достаточную жесткость и гладкую верхнюю поверхность, что очень полезно при разравнивании стяжки.

Маяки должны устанавливаться на уровне чистого пола минус толщина финишного напольного покрытия. Чтобы закрепить их очень часто используют просто растворные подушки, на которые укладывают направляющий профиль, а потом его утапливают по уровню. Но такой подход имеет недостаток в том, что в случае, если маяк встал ниже требуемого уровня, его приходится доставать, подкладывать свежий раствор и вновь выставлять.

Лучше всего, если маяки из направляющего профиля будут под собой иметь жесткую опору и в качестве нее могут послужить дюбели для бетона и шуруп соответствующей длины. Предпочтительней использовать специальные шурупы по бетону – нагели, которые не требуют установки дюбеля, а, значит, и диаметр сверления будет меньше. Если для дюбеля потребуется бурить отверстие диаметром 10-12 мм, то для нагеля достаточно 6 мм. Верхняя поверхность шляпки шурупа должна находиться на уровне поверхности будущей стяжки.

Шурупы по бетону — нагели

Маяки должны располагаться на расстоянии не более 30 см от стен. Между маяками не должно быть большого расстояния, так как раствор имеет обыкновения оседать и на уже готовой стяжке может образоваться яма. Оптимально – 1,5 м, тогда для выравнивания стяжки используют строительное правило 2 м. При установке маяков делают следующее:

• От стен, находящихся слева и справа от входа, на расстоянии 30 см прочерчиваются две линии – это будет положение крайних маяков.
• Расстояние между этими двумя линиями делится на равные части так, чтобы оно не превышало 150 см. Желательно, чтобы одна из полос приходилась прямо на вход в помещение. При необходимости, полоса, приходящаяся на вход, может быть меньших размеров.
• На полу прочерчиваются линии положения будущих маяков. На них делаются отметки расположения нагелей с шагом 40-50см.
• Перфоратором с соответствующим нагелю буром сверлятся отверстия на заданную глубину.

Для выставления шляпок нагелей в одной плоскости лучше всего воспользоваться лазерным уровнем. Если в арсенале домашнего мастера его нет, то не беда, сейчас этот весьма полезный инструмент можно взять в аренду, тем более что потребуется он всего на один день.

Лазерный уровень — незаменимый помощник при разметке и установке маяков

На стене делается отметка положения маяков. Для этого от предварительно прочерченного на стене уровня чистого пола отнимают толщину финишного напольного покрытия. Лазерный уровень выставляется по этой отметке, а затем, вкручивая или выкручивая нагели, их шляпки выставляются в одном уровне. Если пользоваться при этой операции обычным строительным уровнем, то это займет намного больше времени, да и погрешность будет выше.

Далее, на шляпки нагелей укладываются направляющие профили, строительным уровнем проверяется правильность установки. Для закрепления маяков на своих местах используют цементный раствор той же рецептуры, что и для стяжки пола (1 часть цемента+3 части песка).

Маяки снимаются со шляпок нагелей, а затем из приготовленного раствора делаются горки несколько выше, чем высота стяжки. Достаточно их делать через 1 метр, так как маяк и так уже будет надежно закреплен на шляпках нагелей. Далее, профиль укладывается и вдавливаются в раствор, а его излишки сверху сразу снимаются шпателем. В завершение уровнем проверяется правильность установки всех маяков.

В это же самое время можно проверить правильность установки всех демпферных лент, разделяющих помещения и контуры и при необходимости укрепить их положение раствором.

Видео: Установка маяков для стяжки теплого пола

Заливка стяжки теплого пола

К стяжке теплого водяного пола предъявляются повышенные требования, ведь помимо переносимых ею механических нагрузок она испытывает еще и температурные деформации. И обычно цементно-песчаный раствор здесь не пойдет, бетонную смесь необходимо модифицировать пластификатором и фиброй.

Пластификатор предназначен для снижения водоцементного соотношения, увеличения подвижности смеси и повышения ее прочности при высыхании. Подвижность при укладке стяжки теплого пола крайне важна, так как раствор должен плотно «обхватить» трубы и легко выпустить воздушные пузыри наружу. Без применения пластификатора единственный способ увеличить подвижность смеси – это добавить в нее воды. Но тогда только часть воды вступит в реакцию с цементом, а остальная будет долго испаряться, что увеличит время схватывания и застывания и уменьшит прочность стяжки. Водоцементное отношение должно быть ровно таким, которое позволит стяжке схватиться. Обычно на 1 кг цемента необходимо 0,45-0,55 кг воды.

Пластификатор выпускается в жидком и в сухом виде. Применять его надо именно так, как рекомендует производитель, и никак иначе. Всякие «заменители» в виде жидкого мыла, стирального порошка, клея ПВА недопустимы.

Фибра предназначена для дисперсного армирования бетонной смеси, что позволяет в разы уменьшить или практически исключить образование трещин, увеличить прочность и сопротивление истиранию, увеличить прочность на изгиб и сжатие. Это достигается тем, что микроволокна фибры распределены и скрепляют стяжку по всему объему бетонной смеси.

Фибра бывает металлической, полипропиленовой и базальтовой. Для стяжки теплого пола рекомендуется применять полипропиленовую или базальтовую фибру. Добавляют ее согласно рекомендациям производителя, но рекомендуется использовать не менее 500 грамм полипропиленовой фибры на 1 м 3 готового раствора. Чтобы получить смесь с наилучшими свойствами, добавляют 800 и более грамм на 1 м 3 .

В продаже можно найти готовые смеси для заливки стяжки теплого пола от известных и не очень производителей. В состав этих смесей уже входит и пластификатор, и фибра, и другие компоненты. При несомненном удобстве их использования и высоком качестве, стоимость готовой стяжки будет существенно выше, чем приготовленный самостоятельно раствор.

Перед заливкой стяжки необходимо убрать все лишние предметы с пола, при необходимости поверхности пропылесосить. Также необходимо приготовить весь инструмент и посуду для замешивания и транспортировки раствора. Все работы по заливке стяжки теплого пола в помещении должны производиться за один раз, поэтому желательно иметь двух помощников: один готовит раствор, второй его носит, а главный исполнитель укладывает и разравнивает стяжку. В помещении должны быть закрыты все окна, стяжка должна быть ограничена от воздействия сквозняков и прямых солнечных лучей.

Самостоятельное приготовление раствора для стяжки теплого пола должно производиться только механизированным способом – качество раствора должно быть высоким. В качестве вспомогательных механизмов может использоваться бетономешалка или строительный миксер. Никакие насадки на дрель или перфоратор здесь не подойдут, что бы ни говорили различные «правдивые» источники.

Основу раствора составляют портландцемент марки не ниже М400, который должен быть сухим и со временем хранения не более 6 месяцев после даты выпуска. Песок должен также быть сухим, промытым и просеянным. Речной песок не подойдет – он имеет слишком правильную форму. Для стяжки соотношение цемента к песку должно быть 1:3 по массе, но на практике мало кто взвешивает песок и цемент, а берется универсальный метод измерения – ведро. Учитывая, что плотность строительного песка находится в диапазоне 1,3-1,8 т/м 3 , а цемента при транспортировке 1,5-1,6 т/м 3 , то можно не бояться мерить цемент и песок ведрами, так как качество смеси будет вполне допустимым.

Вода в составе раствора должна составлять примерно треть от массы цемента, то есть на 1 мешок 50 кг цемента необходимо примерно 15 литров воды. Однако применение пластификатора снижает водоцементное соотношение, поэтому при приготовлении раствора с водой нужно быть очень осторожным – лучше немного недолить и потом добавить, чем перелить.

Технология приготовления раствора миксером и бетономешалкой немного отличается. Миксером необходимо размешать на малых оборотах сухие цемент, песок и распушенную полипропиленовую или базальтовую фибру и потом постепенно добавлять воду с растворенным в ней пластификатором. В бетономешалках гравитационного типа, которых абсолютное большинство, размешать сухие цемент и песок трудно (сухой цемент налипает на влажные лопатки и барабан), поэтому в нее вначале наливают часть воды с пластификатором, а потом постепенно добавляют сначала цемент, затем песок, затем еще порцию цемента и оставшуюся воду. Фибру добавляют постепенно. Одну часть вместе с водой, другую с песком. При этом фибру нельзя кидать в барабан бетономешалки комком, а надо делить на порции и распушить перед закладкой.

Время приготовления раствора в бетономешалке обычно 3-4 минуты, а миксером немного больше – 5-7 минут. Готовность раствора определяется по однородному цвету и консистенции. Если взять комок раствора в руки и сжать, то из него не должна выделяться вода, но в то же самое время раствор должен быть пластичным. Если поместить раствор горкой на пол, то он не должен сильно растекаться, а только немного осесть под собственным весом. Если в нем сделать шпателем надрезы, они не должны расплываться, а должны держать форму.

Укладка стяжки начинается с дальних углов помещения и ведется полосами по маякам. Только после завершения одной полосы, укладывается и разравнивается следующая, закончиться процесс должен у входа в помещение. В процессе выравнивания не надо стараться сразу идеально выровнять поверхность стяжки по маякам. Главное, чтобы в стяжке не было провалов, а небольшие наплывы и следы от правила легко корректируются потом.

По истечении 1-2 дней (все зависит от внешних условий), когда по стяжке уже можно будет ходить, необходимо зачистить ее поверхность. Вначале подрезается строительным ножом и удаляется выступающая из стяжки демпферная лента, а потом берется строительное правило и острым концом прижимается к плоскости маяков. В направлении от себя, короткими, но энергичными движениями производится зачистка до тех пор, пока полностью не оголятся маяки. Затем образовавшийся мусор убирают, стяжку увлажняют из распылителя и укрывают полиэтиленовой пленкой.

На следующий день аккуратно удаляют маяки, можно и выкрутить нагели, а образовавшиеся бороздки затирают раствором или плиточным клеем. Стяжку вновь увлажняют и укрывают, это рекомендуется делать ежедневно в течение первых 10 дней после заливки.

Балансировка контуров теплого пола. Ввод в эксплуатацию

После полного созревания стяжки, а это не менее 28 дней, можно приступать к балансировке контуров теплого пола. И в этом процессе очень помогут расходомеры на коллекторе. Именно поэтому надо приобретать коллектор с балансировочными вентилями и расходомерами.

Дело в том, что петли теплого пола имеют разную длину, соответственно у них разное гидравлическое сопротивление. Очевидно, что «львиная доля» теплоносителя пойдет всегда по пути наименьшего сопротивления – то есть по самому короткому контуру, а другим достанется уже гораздо меньше. При этом в самом длинном контуре циркуляция будет такая вялая, что ни о каком теплосъеме не может быть и речи. В грамотно составленном проекте теплых полов всегда указывается расход в каждом контуре и положение регулировочных вентилей, но если теплый пол делается своими силами, то подойдет упрощенная, но действующая методика.

• Если еще не подключён насосно-смесительный узел, то производится его монтаж. Коллектор теплого пола подключается к подающей и обратной магистрали.
• Открываются полностью все контуры теплого пола, открываются на входе коллекторы шаровые краны подачи и обратки. Клапаны автоматических воздухоотводчиков должны быть открыты.
• Включается циркуляционный . На головке смесительного узла ставится максимальная температура, но котел пока не включается, теплоноситель должен циркулировать комнатной температуры.
• Давление во всей системе отопления доводится до рабочего (1-3 бар).
• Закрываются все контуры теплого пола, кроме самого длинного. Отмечается и записывается положение расходомера на этом контуре.
• Полностью открывается второй по длине контур. Если расход в нем больше, то балансировочный вентиль закручивается до тех пор, пока расход не выровняется с самым длинным.

• Далее, последовательно открываются все контуры в порядке убывания их длины, балансировочными вентилями регулируется расход.
• В результате расход во всех контурах должен быть одинаковым. Если это не так, то можно подкорректировать регулировку на контурах, не трогая самую длинную петлю.

Все вышеперечисленные операции выполнены правильно и расходомеры показывают, что циркуляция в контурах происходит, то можно начинать испытания теплого пола с подогретым теплоносителем. Начинать надо с малых температур – с 25°С, а затем каждые сутки постепенно увеличивать температуру на 5°С, до тех пор, пока теплоноситель не будет подаваться в контуры со своей рабочей температурой. Какая последовательность действий на этом этапе.

• На терморегулирующем вентиле смесительного узла выставляется температура 25°C, включается циркуляционный насос на первую скорость и в таком режиме дают поработать системе сутки. При этом контролируется и корректируется циркуляция по расходомерам.
• Через сутки температура поднимается до 30°C, и снова оставляется система теплых полов на сутки. Контролируется расход и температура подачи и обратки.
• На следующие сутки температура поднимается еще на 5°С, до 35°С. Это уже гораздо ближе к рабочему режиму теплого пола, поэтому уже стоит отрегулировать разницу температур между подающим и обратным коллекторами. Если она находится в диапазоне 5-10°C, то это нормально, а если больше, то следует увеличить скорость циркуляционного насоса на одну ступень.
• Максимальная температура, до которой можно поднимать температуру в подающем коллекторе теплого пола – это 50°C, но лучше это делать не стоит, а проверить на рабочих режимах – 45°C или 40°C. Аналогично проверяется разница температур на подаче и обратке. Насос должен работать на минимально возможной скорости, чтобы разница температур была до 10°C.

Правильность регулировки теплого пола невозможно оценить сразу, так как такая система отопления очень инерционна. Должно пройти несколько часов для того, чтобы почувствовать изменение температурного режима. Поэтому всем, кто сделал самостоятельно теплый пол, следует вооружиться терпением и постепенно вывести систему на такой режим, который бы обеспечивал нужную температуру пола с учетом покрытия. Для этого надо будет «поиграться» с настройками балансировочных вентилей, термоголовок (если ими будет снабжен коллектор) и скоростью циркуляционного насоса. Главное, что система водяного теплого пола, сделанная своими руками, работает.

Узнайте, как , изучив инструкцию с фото, в специальной статье на нашем портале.

Заключение

Упрямая статистика говорит о том, что система теплых водяных полов помимо очевидного комфорта дает еще и существенную экономию энергоносителей. Та же статистика свидетельствует о том, что количество успешных самостоятельных реализаций такого отопления растет с каждым годом. Все технологии уже отработаны, рынок наводнен любыми комплектующими, на любой вкус, цвет и кошелек. Нужная информация всегда находится в открытых источниках, у специалистов всегда можно спросить совета. Коллектив авторов надеется, что эта статья развеяла первоначальный страх и дала понять читателям, что сделать водяной теплый пол своими руками вполне возможно.

Видео: Как рассчитать и сделать водяной теплый пол своими руками

Отопление жилища – настолько важная составляющая комфортного проживания в нем, что устроенное неудачно оно вполне способно непоправимо осложнить жизнь. Именно это обстоятельство побуждает совершенствовать системы отопления в стремлении к рациональному использованию тепловой энергии.

Одним из усовершенствований последних десятилетий являются утепленные полы.

На таком базовом основании можно использовать любые типы устройств для подогрева финишной поверхности, такие как:

• водяные;
• электрические системы с использованием нагревательных кабелей;
• электрические пленочные полы;
• инфракрасные.

Все они имеют особенности устройства и применения при общем назначении — создание комфортных условий путем подогрева пола.

Водяной теплый пол

Для его обустройства потребуется сделать еще одну бетонную стяжку с радиатором отопления внутри. Выполняется это следующим образом:

1. Бетонную стяжку нужно укрыть слоем пароизоляции из полиэтиленовой пленки, края закрепить на стенах строительным скотчем.
2. По периметру стен наклеить на них демпфирующую полосу толщиной 12-15 мм . Ее назначение – компенсировать тепловое расширение слоя бетона при нагревании, поскольку именно она будет теплоносителем для нагрева финишного покрытия.
3. На пол уложить армирующие элементы, чаще всего применяется дорожная сетка с ячейкой 50х50 или 100х100 мм. Сетку укладывать с применением проставок между ней и полом высотой 10-12 мм . Отдельные секции нужно скрепить между собой вязальной проволокой.
4. Уложить «маяки» для обеспечения ровности стяжки.
5. Трубы укладывать на расстоянии 30-50 см виток от витка и 50 см от стен помещения. При использовании металлопластиковых труб имеется возможность устроить в скрытой части трубной разводки бесстыковую систему, чем непременно нужно воспользоваться. Стыки являются слабым местом любой трубной разводки, где чаще всего возникают протечки.
6. Поверх труб необходимо произвести бетонирование толщиной 50-70 мм . Сушка стяжки производится в течение 30 дней , но при необходимости по ней можно перемещаться через 7 дней. При сушке нужно ежедневно сбрызгивать слой бетона водой, а в жаркое время года еще и накрывать его пленкой. Вода в бетоне предназначена для кристаллизации его массы, и сбрызгивание компенсирует испарившуюся воду.
7. Нивелирование поверхности производится по необходимости для её выравнивания.
8. Для возможности ручного или автоматического регулирования температуры нагрева пола при заливке в бетон устанавливается термодатчик. При этом прибор нужно установить в металлическом рукаве, учитывая возможную необходимость его замены.
9. Перед укладкой финишного покрытия стяжку нужно укрыть еще одним слоем паровой защиты из полиэтиленовой пленки.

Для различных помещений предпочтительно создавать отдельные контуры отопления пола. Например, в коридорах и прихожих, где отсутствуют радиаторные нагреватели, может потребоваться более высокая температура теплоносителя для такой же температуры пола, что и в остальных помещениях.

Наглядно посмотреть процесс монтажа можно на следующем видео:

Электрический кабельный пол

Технология монтажа такого устройства практически не отличается от укладки водяных нагревательных элементов.

Особенность же состоит в том, что кабель не прокладывается в тех местах, где впоследствии будет установлена тяжелая мебель или мощные электроприборы.

Датчик температуры при таком устройстве обогрева размещается внутри стяжки, а пульт управления, как правило, на одной из стен помещения в удобном месте. Следует помнить о ремонтопригодности устройства на случай замены измерителя температуры. Кабельный пол может применяться при любом виде финишного покрытия.

Пленочные теплые полы

Они представляют собой разновидность кабельного пола, где вместо проводов использованы плоские, запрессованные в пленку проводники из углеродистого материала.

Особенность конструкции пленочного пола требовательна к плоскостности поверхности, поэтому наливной нивелирующий пол для такого варианта обязателен .

Дальнейшие работы производятся в следующем порядке:

1. Поверх нивелирующей стяжки нужно уложить теплоизолятор, для которого можно применить материал Изолон.
2. Уложить термопленку, при этом места, где будет размещена мебель или мощный электроприбор (камин), следует обходить.
3. Нагреватель нужно укрыть полиэтиленовой пленкой.
4. Поверх пленки укладывают дополнительный упрочняющий слой из ДВП или фанеры.
5. Далее следует смонтировать финишное покрытие, которым может быть ламинат, ковролин или линолеум.

Нагреватель поставляется в рулонах. Его можно раскроить на отдельные секции, каждая из которых специальными клипсами соединяется с источником электроэнергии. Измеритель температуры встраивается в схему пола, панель управления крепится на стене помещения в удобном месте.

Пошаговую инструкцию по укладке вы можете также посмотреть на следующем видео:

Инфракрасный теплый пол

В этом устройстве применен совершенно другой принцип выработки тепла. Пленка, в виде которой выпускается инфракрасный пол, не нагревается, но излучает инфракрасные волны. Они не действуют на воздух в помещении, но все находящиеся в нем предметы под воздействием излучения начинают нагреваться.

В данном случае особенно важно, чтобы над таким устройством не находились массивные тяжелые предметы или энергоемкие устройства.

Порядок монтажа системы декларируется как очень простой даже для человека, не имеющего высокой квалификации. Однако для соединения применяются серебряные контакты, которые должны быть установлены в определенном положении. Повторное использование их не предусмотрено, а в комплекте их ограниченное количество.
