Пайка медных труб — обзор частых ошибок и правильной технологии работ. Как паять медные трубы: разбираемся в технологиях Пайка водопровода из меди

Использование труб из меди и ее сплавов давно уже не выглядит чем-то необычным при обустройстве современных отопительных систем: таким образом все чаще оснащаются магистрали по транспортировке воды и газа, современные системы кондиционирование воздуха и холодильные установки различного типа. Проводя монтажные работы, важно знать, как правильно паять медные трубы.

Как соединяют медные трубы

При формировании неразъемных соединений из изделий данного типа в основном используется пайка. Этот давно известный метод стыковки медных изделий реализуется за счет насыщение контактной зоны специальным расплавленным сцепляющим раствором – припоем.

Изучая то, как спаять медные трубы, важно помнить, что для надежного сварочного контакта температура плавления припоя должна лишь немногим уступать аналогичном параметру соединяемых трубок. Проводя самостоятельную пайку медного трубопровода, важно соблюдать особенную аккуратность. Лучше всего перед этим хорошо изучить технологию, как сваривать медные трубы.

Достоинства сварного метода соединения медных труб

Медные сварные соединения имеют множество положительных отзывов относительно своей надежности, что делает их еще популярнее.

Среди наиболее значительных положительных качеств медной пайки можно выделить следующее:

• Сварные медные изделия получаются очень прочными и долговечными.
• Медь относится к наиболее простым в обработке и доступным материалам.
• Сварочный контакт имеет очень значительный простор при выборе наиболее подходящих условий – т.н. «регулировка режима сварки».
• Обустраивая соединение методом пайки, нет необходимости в наличии стандартных переходников и фитингов. Таким образом достигается заметная экономия финансов при организации системы отопления.

Какая бывает пайка, и какой инструмент необходим

Проводя специальные операции по свариванию труб разного сечения, в основном применяют такие температурные режимы:

• Высокотемпературный . Предусматривает термический прогрев участка плавления до +900 градусов. Обычно таким образом паяют заготовки, находящиеся под постоянными нагрузками.
• Низкотемпературный . Этот режим особенно подходит для бытового применения. Рабочая температура по линии контакта обычно не превышает в этом случае +450 градусов.

Чтобы процесс соединение трубок методом пайки происходил максимально комфортно, для этого понадобится наличие следующего инструмента:

1. Специального захвата-трубореза, для получения ровного среза трубы по месту ее будущей стыковки.
2. Оборудования для снятия фасок и удаления заусенец.
3. Особенного расширительного приспособления, с помощью которого проводится подготовка места стыковки нужной глубины. Этот показатель обычно соотносим с диаметром стыкуемых труб.
4. Сварочного аппарата или газовой горелки. Они и служат инструментом для пайки труб из меди.
5. Термического фена, который быстро разогревает стыковочные участки до +650 градусов. Применяется в тех случаях, когда работа проводится легкоплавким припоем. Данный сварочно-разогревающий аппарат дает возможность достигать простого соблюдения требуемого температурного режима по месту пайки, с возможностью поддержки его в требуемых пределах. Как правило, в комплектацию приспособления входят сменные насадки, дающие возможность направлять горячий воздух строго на нужный участок трубопровода.

Припои для пайки в домашних условиях

Такое название используется для обозначения припоев с высоким уровнем тугоплавкости. Внешне они имеют вид длинных стержней с произвольным профилем, что очень удобно в том случае, когда металл разогревают непосредственно в области пайки до температуры +900 градусов.

Что касается т.н. «мягких» припоев, то с их помощью проводится низкотемпературная обработка медных изделий в домашних условиях. Чаще всего они выглядят, как очень тонкие проволочки, изготовленные на основании олова, свинца, цинка и их сплавов. Такая форма припоя очень удобна при решении вопроса, как спаять медные трубки в домашних условиях.

Как правильно паять, используя флюс

Чтобы самостоятельно паять медные трубки, важно максимально упростить этот процесс. Специально для этого практикуется применение специальных пастообразных или жидких веществ, называемых флюсами.

При помощи данных химических реактивов могут достигаться следующие цели:

• Перед тем, как сварить медную трубку, с зоны пайки удаляются вредные окислы и другие препятствующие качественному соединению вещества.
• Рабочая зона получает дополнительную защиту от кислородного воздействия, которым обычно богата окружающая среда. Этим самым используемые для пайки вещества сохраняются от вступления в ненужные в данном случае химические реакции.
• Флюсы очень удобны для формирования наиболее подходящих условий, позволяющих припою максимально равномерно распределяться по всей области стыковки. Как результат, медное соединение получает необходимую стойкость к термическому и вибрационному воздействию, что предохраняет его от появления пропусков и протечек.
• Степень адгезии медной трубы и припоя, благодаря содержащимся в составе флюсов компонентам, достигает необходимого уровня качества. Особенно это важно в том случае, если магистраль переживает воздействия на разрыв.

Соблюдение нужной температуры во время работы позволяет разогретому припою равномерно покрывать все части соединяемых заготовок, что обеспечивает соединению нужную степень надежности. Когда зона пайки остынет, ее очищают от всех излишков припоя.

Медь представляет собой металл, который обладает достаточно мягкой, податливой структурой. Поэтому, в отличие от той же стали, такой материал проще паять, нежели заниматься его сваркой. При большом желании, наличии необходимых инструментов и расходных средств справиться с подобной задачей способен даже новичок. Давайте же выясним, медные трубы.

Качества медных труб

Зачастую трубы, изготовленные из представленного материала, используются в домашнем хозяйстве при монтаже элементов отопительных и водопроводных систем. Медь представляет собой оптимальное решение для создания таких проводящих путей. Она имеет идеально гладкую поверхность, не подвергается коррозии, не забивается отложениями, а также имеет бактерицидные свойства. Выяснив, медные трубы отопления правильно, можно обеспечить бесперебойную службу системы на протяжении нескольких десятилетий.

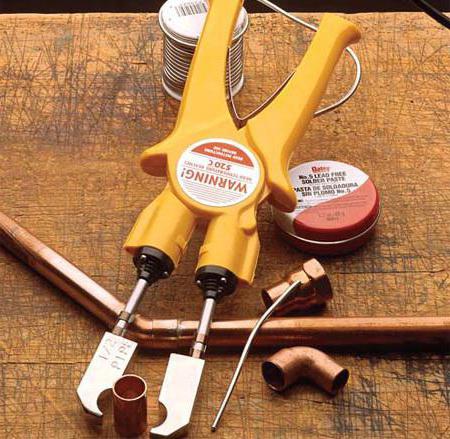

Инструменты и материалы

Прежде чем разобраться, как паять медные трубы, необходимо подготовить набор инструментов, которые могут понадобиться в ходе выполнения работ:

1. Труборез. Медь является довольно мягким материалом. Даже незначительное давление на такие трубы может вызывать деформации. По этой причине при их резке рекомендуется пользоваться специализированным инструментом.
2. Расширитель. Поскольку в ходе обустройства водопроводной либо отопительной системы применяются медные трубы идентичного типоразмера, при подготовке к пайке соединений придется воспользоваться инструментом для увеличения их диаметра.
3. Сниматель фаски. После разделения труб на нужные отрезки необходимо выполнить обработку их краев. Только так элементы будущей системы смогут заходить друг в друга.
4. Стальной ершик требуется для зачистки труб изнутри.
5. Металлическая щетка позволяет убрать загрязнения, всевозможные наслоения и окислы, которые могут затруднить выполнение качественной пайки соединений.
6. используется для разогрева стыков. Должна содержать специальную насадку, которая позволяет производить регулировку пламени.
7. Припой имеет вид проволоки либо прутка, температура плавления которого ниже по сравнению с медью.
8. Флюс - химический состав, нанесение которого облегчает пайку соединений.

Каким медные трубы?

В настоящее время широкодоступны многочисленные , которые способны обеспечить надежное соединение медных труб методом пайки. Чаще всего мастера прибегают к использованию низкотемпературных припоев. Последние дают возможность создавать соединения при сравнительно низком нагреве материала, что не вызывает деформацию меди. Однако подобные швы отличаются не самыми лучшими механическими качествами.

Что касается припоев, предназначенных для пайки при высочайших температурах, они позволяют создавать максимально прочные соединения. В то же время применять их рекомендуется лишь опытным мастерам, поскольку без соответствующих навыков длительное термическое воздействие на металл может привести к его прожигу.

Чем можно паять медные трубы между собой? При низкотемпературной пайке, которая распространена при обустройстве бытовых отопительных и водопроводных систем, чаще всего прибегают к использованию Последние дают возможность создавать достаточно устойчивые к механическим нагрузкам соединения. Среди таких припоев стоит отметить сплавы олова с висмутом, сурьмой, селеном, серебром. Основную долю в их составе занимает олово - порядка 95 %. Остальная часть приходится на дополнительные компоненты.

Для выполнения низкотемпературной пайки вполне подходят дешевые припои на основе олова и свинца. Однако их не рекомендуется применять при обустройстве водопроводов, которые предназначены для подачи питьевой воды, поскольку свинец представляет собой токсичный материал.

Какой флюс лучше использовать для пайки медных труб?

В случае низкотемпературной пайки обычно применяются химические составы на основе Впрочем, пытаясь разобраться, как паять медные трубы, не стоит уделять чрезмерное внимание составу флюса. Для пайки меди достаточно приобрести любое средство, предназначенное для данных целей, например канифольно-вазелиновую пасту.

Как паять медные трубы без флюса? Выполнить прочные соединения без применения химических составов вполне реально. Однако здесь должна осуществляться высокотемпературная пайка с использованием наиболее качественных припоев на основе олова и серебра.

Процедура пайки

Как паять медные трубы? Работы выполняются в такой последовательности:

1. При помощи трубореза заготовки разделяются на отрезки необходимой длины.
2. Металлической щеткой и ершиком зачищаются внешние и внутренние поверхности, что будут подлежать пайке.
3. Специальным расширителем увеличивается диаметр окончаний отрезков, которые планируется надвигать на другие трубы.
4. На края будущих соединений равномерно наносится флюс.
5. Окончания труб вставляются друг в друга. Влажной губкой удаляются остатки флюса.
6. Прогревается соединение. Как только флюс изменит изначальный оттенок на серебристый, термическую обработку поверхностей необходимо прекратить.
7. К будущему стыку подносится припой. Последний должен начать растекаться без прогревания горелкой, от повышенной температуры меди.
8. Пайку прекращают, как только припой заполнит все пустоты в области шва.
9. После остывания соединения стык протирается влажным отрезком материи, что позволяет убрать остатки припоя и флюса.

Существует ряд советов, которые могут пригодиться при выполнении работ. Так, мастерам, которые не имеют внушительного опыта пайки медных труб, рекомендуется предварительно потренироваться, использовав в качестве расходного материала отрезки ненужных заготовок. Как утверждают специалисты, необходимо несколько раз выполнить пробную пайку, чтобы сформировать общее представление о такой работе.

В ходе нагрева стыков горелкой важно не передерживать пламя в одной точке, поскольку его температура может достигать порядка 1000 °С. Чтобы не прожечь медь, достаточно равномерного разогрева участка на протяжении 20 секунд.

По завершении пайки необходимо выполнить тщательную промывку системы трубопровода под значительным напором воды. Только так можно убрать излишки припоя и флюса, которые застыли внутри соединений.

В заключение

Вот мы и разобрались, как паять медные трубы. При ответственном подходе к задаче и наличии необходимого инструмента справиться с такой работой способен каждый. Важно лишь предварительно потренироваться, не отклоняясь от технологии.

Каждый вид строительного материала требует индивидуального подхода при обработке. Часто требуются услуги профессионалов, которые стоят недешево. Но если иметь определенные навыки и освоить азы, тогда многое можно сделать самостоятельно. Например, пайка медных труб своими руками - не такая сложная задача, как может показаться вначале. В этой статье будет рассказано о необходимых инструментах и нюансах такого вида работ.

Почему медь

Пайка - один из самых надежных способов соединения труб. Именно такой вариант будет приемлем, если вы собираетесь скрыть разводку в стене, не переживая о том, что когда-то что-то может потечь и придется делать дорогостоящий ремонт. Вот некоторые преимущества использования меди:

• Универсальность. Практически нет ограничений в применении. Это может быть водопроводная система в доме. С их помощью можно организовать качественную систему отопления. Кроме прочего, такой материал используют в холодильном оборудовании, кондиционерах и медицинских приборах.
• Устойчивость к хлору. Периодическая дезинфекция воды приводит к разрушению обычного металла, чего не скажешь о медных трубах.
• Антисептические свойства. Благодаря своему составу медь препятствует развитию бактерий, жизнедеятельность которых плохо сказывается на здоровье человека.
• Продолжительный срок службы. Срок службы без какого-либо вмешательства может достигать 100 лет с гарантией того, что не возникнет никаких аварийных ситуаций.
• Высокая пластичность. При монтаже материалу можно придать любую желаемую форму. Для этого лучше всего использовать специальные трубогибы, которые препятствуют заламыванию.
• Доступность материала и фитингов для соединения.
• Устойчивость к перепадам температур. Разброс может находиться в пределах от –100°C до + 250°C. При этом металл не теряет своих свойств и прочности.
• Устойчивость к возникновению наростов и засоров. Внутренние стенки являются очень гладкими, поэтому твердым частицам просто не за что зацепиться.
• Стойкость к окислению. При взаимодействии с кислородом на поверхности меди образуется защитная пленка, которая препятствует протеканию дальнейших химических реакций.

Обычно не может быть все идеально, поэтому к выбору стоит подходить учитывая две стороны медали. Есть и недостатки:

• Относительно высокая стоимость. Это правда, что по денежным затратам такой материал нельзя назвать дешевым, но полученный результат во много раз превзойдет и с лихвой компенсирует все затраты.
• Медь - хороший проводник. Это значит, что весь контур обязательно должен быть заземлен. Малейшая утечка в электросети приведет к поражению током потребителей.
• Невозможность применения в паровом отоплении. Это относится только к тем видам, где применяется метод пайки при низкой температуре.
• Некоторая сложность монтажа. Для того чтобы все делать качественно, необходимо будет приловчиться и затратить большое количество времени.
• Необходимость применения защитного рукава. Это, скорее, особенность, чем недостаток. Такое решение потребуется в тех случаях, когда есть необходимость сделать скрытую разводку. Дело в том, что некоторые строительные смеси могут содержать в своем составе вещества, которые хорошо взаимодействуют с медью, приводя к утонению стенок трубы.
• При соединении с другими металлами, например, сталью, потребуется применение латунных переходников. Это необходимо, чтобы предотвратить образование гальванической пары, что привело бы к разрушению места сочленения.

Обратите внимание! В последнее время большую популярность набирает медная труба с хромированием. Применяется она в мебельной промышленности. Из нее можно изготавливать различные замысловатые подставки и держатели.

Виды медных труб

В зависимости от конкретной цели, медные трубы могут быть наделены уникальными свойствами. По способу производства выделяют:

• Отожженные. Этот вариант был разработан для проектов с необходимостью высокой пластичности. Например, они применяются при прокладке фреоновых магистралей. Чаще всего такие изделия поставляются в бухтах. Работать с ними в некотором смысле легче.
• Неотожженные. Они обладают большей прочностью и жесткостью. Это как раз и необходимо для того, чтобы выдерживать давление системы и при этом не подвергаться деформации.

Существуют также различные изделия по форме. Чаще всего, это круглые, но есть и профильные - квадратные и прямоугольные. Второй подвид имеет специфическое применение для некоторых холодильных и сплит-систем. Толщина стенки может находиться в пределах от 0,8 до 3 мм.

Кроме прочего, были разработаны оребренные трубы. Их предназначением является быстрое рассеивание температуры, будь то для охлаждения или отопления. Конструкции увеличенных размеров. Могут применяться вместо стальных и чугунных радиаторов. Производство конструкции может происходить несколькими способами:

• Метод накатывания. За основу берется медный патрубок необходимого диаметра, сверху прессуется алюминиевая лента. При помощи специальных станков производится выдавливание ребер на материале.
• Метод наливки. Непосредственно на трубе при прокатке осуществляется формирование небольшого рифления. Следующий шаг – вдавливание профильной алюминиевой ленты, которая формирует ребра.
• Метод индукции. Две составляющих разогреваются при помощи воздействия тока высокой частоты. Далее производится их соединение, что приводит к их сплавлению.

Обратите внимание! При покупке мягкой медной трубы обязательно проверьте, чтобы торцы были закрыты специальными заглушками. Если этого нет, тогда мусор может свободно попасть внутрь. Для систем кондиционирования это может быть роковым фактом.

Температурные режимы

Как уже говорилось выше, существует два основных вида труб и для каждого из них есть свой метод пайки:

• При высокой температуре. Этот способ подходит для организации различных систем отопления, в том числе и паровых. Припой в этом случае приобретает необходимую консистенцию при достижении 900°C. Сочленения получаются достаточно жесткими и устойчивыми к различным воздействиям.
• При низкой температуре. В этом случае процесс протекает при температуре в 400° или немногим менее. Чаще всего применяется при монтаже бытовых систем.

В каждом случае потребуются соответствующие составляющие и соблюдение определенных требований.

Необходимый инструмент

Для того чтобы успешно завершить операцию по пайке медных труб, понадобятся инструменты и материалы.

Их существует несколько разновидностей. Все будет зависеть от того, для какого конкретно способа пайки она необходима. Некоторые изделия могут быть с небольшим съемным баллоном, другие оснащены большими емкостями. Для твердого или высокотемпературного соединения применяют газопламенные вариации (ацетилен-кислород, кислород-пропан, воздух-ацетилен). Для мягкой - ацетилен-воздух, воздух-пропан. В некоторых ситуациях совсем невозможно применять устройства, перечисленные выше, поэтому были также разработаны специальные электрические приспособления. Некоторые виды припоев допускают обработку обычным строительным феном.

Для различных видов пайки подбираются и разные припои. Для тех систем, где планируется наличие большого давления или других нагрузок, необходимо применять тугоплавкий материал. Обычно он выпускается в виде прутков. Температура его обработки - 650–900°. Чаще всего в его роли выступают соединения меди и фосфора. Также в их состав добавляют дополнительные примеси для того, чтобы осуществлялся процесс флюсования. Для низкотемпературной пайки расходный материал обычно выпускается в виде мягкой проволоки.

Это специальный состав, который создан для облегчения процесса пайки. Они также различаются в зависимости от того, для какого температурного режима предназначаются. Могут выпускаться как в жидкой консистенции, так и в пастообразной. Их задачей является очистка места будущего соединения от различных загрязнений, предотвращение проникновения кислорода для успешного протекания реакции, повышение текучести припоя, улучшение адгезии материалов между собой. Обычно на упаковках указано, для каких целей применяется тот или иной продукт.

Труборез . Для медных изделий применяются роликовые изделия. Их точность намного выше, чем при обработке ножовкой по металлу. Также во втором случае будет образовываться стружка, которая впоследствии станет большой проблемой для всего механизма (это критично для систем кондиционирования и холодильников).

Она необходима для того, чтобы придать торцу трубы коническую форму, а также убрать заусенцы. Это во много раз облегчает процесс стыковки основного патрубка и фитинга.

Калибратор . Это специальный прибор, который позволяет увеличивать диаметр трубы до таких размеров, чтобы второй патрубок спокойно поместился внутри. При этом нужно помнить, что длина жала не должна превышать диаметр.

Обычная кисть . Применяется для нанесения флюса на место пайки.

Металлическая щетка . Понадобится для зачистки места примыкания трубы к фитингу.

Прокладка из огнестойкого материала . Позволит защитить стену или другие предметы при выполнении сварки по месту.

Медная труба и фитинги .

Техника безопасности

Процесс пайки сопряжен с высокой температурой, а также выделением различных веществ в процессе плавления материала.

Чтобы предотвратить несчастные случаи и вредное воздействие на организм человека, необходимо соблюдать несколько простых правил безопасности:

• Хороший доступ воздуха. Помещение обязательно должно интенсивно проветриваться. Пренебрежение этим условием может привести к отравлению газами и испарениями.
• Средства индивидуальной защиты. В процессе монтажа очень важно иметь перчатки, которые при термическом воздействии не расплавятся и не загорятся, что могло бы привести к серьезным ожогам. Обязательно использование очков, которые предотвратят попадание мелких частичек в глаза в процессе резки или при разлетании брызг, вследствие нагревания предметов. Желательно также применение средств для защиты дыхательных путей, например, респираторов. Они позволят предотвратить втягивание мелкой медной пыли.
• Правильное обращение с горелкой. Поджиг необходимо производить на безопасном расстоянии от легковоспламеняющихся веществ. Если применяются отдельные баллоны большой емкости, располагать их следует в согласии с требованиями, которые указывает производитель. Важно исключить воздействие на них прямых солнечных лучей или других источников тепла.

Процесс пайки мягким припоем

Этот способ достаточно прост и легко осваивается новичками. Важно соблюсти лишь следующие шаги:

• Делается разметка отрезка, который необходим для конкретного участка. При этом необходимо учитывать, какая часть зайдет в соединительный фитинг. Этот момент очень важен, ведь утопленная часть не должна быть слишком маленькой, т. к. это не даст материалу хорошо состыковаться, но она и не должна быть слишком большой, чтобы не создавать напряжение, которое сократит срок службы.
• При помощи ручного трубореза осуществляется обрезка.
• Кромка тщательно обрабатывается, чтобы убрать заусенцы и придать фаске форму конуса.
• Часть трубы, которая будет заходить в фитинг, зачищается наждачной бумагой.
• При помощи металлической щетки-ершика или наждачной бумаги зачищается внутренняя поверхность фитинга.
• После такой обработки необходимо вставить трубу в соединитель и проверить, заходит ли она на необходимый уровень
• При помощи обычной кисточки на зачищенное место трубы, а также внутреннюю поверхность фитинга наносится флюс.
• Труба вставляется внутрь до упора, для этого предназначен специальный бортик. Патрубок необходимо немного провернуть, чтобы флюс распределился равномерно.
• При помощи тряпки убирается излишек флюса, который выступил на поверхность.
• Следующим шагом будет осуществление нагрева. Начинать его нужно с трубы и плавно передвигаться к месту перехода, где и будет производиться спайка.
• При достижении определенного уровня, необходимо взять припой и прикоснуться к месту соединения. В случае если он не начал моментально приставать, необходимо продолжить нагрев.
• Важно избегать перегрева. Это приведет к выгоранию флюса и плохому контакту с припоем.
• Когда припой начинает плавиться, его необходимо прижимать к горловине, чтобы он мог заходить внутрь соединения. Пламя горелки должно немного опережать его, чтобы он просто не скапывал на поверхность от сильного жара.
• Для горизонтального шва необходимо осуществлять движения снизу вверх, сначала с одной стороны, потом с другой. Для вертикального - как будет удобно в конкретном случае.
• После остывания необходимо влажной тряпкой удалить нагар, а также остатки флюса.

Обратите внимание! Ни в коем случае не ускоряйте процесс остывания. Он должен протекать с естественной продолжительностью. Если не соблюсти этого, то в шве могут появиться микротрещины, которые нарушат герметичность.

Процесс пайки твердым припоем

Такой вид пайки подходит для труб с диаметром больше 22 мм, а также там, где рабочая температура будет выше 175° C. Шаги по подготовке трубы и фитинга будут такими же, как описано выше.

• При помощи тисков или другого приспособления соединяемый узел необходимо прочно зафиксировать. Он должен быть неподвижным на протяжении всей операции.
• Прогрев начинается с трубы. Делать это нужно в 2–3 см от места контакта. Двигаться следует вокруг патрубка и по направлению к месту спайки. Нельзя долго держать горелку на одном месте, это может привести к повреждению исходного материала.
• При использовании медно-фосфорного припоя необязательно использовать флюс. Но он может выступать в роли индикатора. Им можно обмазать место стыковки и прогревать. Когда он станет прозрачным - самое время начинать действовать.
• Когда температура достигнет необходимого уровня, припой будет без усилий растекаться по подготовленному месту. Не следует направлять пламя прямо на него, необходимо вести его с небольшим опережением.
• Правила ведения припоя для горизонтальных и вертикальных стыков такие же, как описывалось для предыдущего случая.
• После завершения процесса остывания место обработки протирается влажной тряпкой для удаления нагара и остатков флюса.

Обратите внимание! Если диаметр трубы 1" и больше, то это может создать проблемы при нагревании места пайки. В этом случае необходимо прогреть сам фитинг, а потом уже трубу и горловину. Дополнительно можно использовать вторую горелку, которая будет поддерживать постоянное значение разогретости.

Некоторые ошибки

Перед началом сборки всей системы лучше взять несколько отрезков трубы и соединителей, чтобы потренироваться. В процессе могут возникнуть некоторые дефекты, их причины следующие:

• Трещина в шве. Причина - быстрое охлаждение, как описывалось выше.
• Деформация трубы или фитинга. Причина - слишком продолжительный разогрев. Обычно хватает примерно 20 секунд для того, чтобы материал дошел до кондиции.
• Плохое схватывание припоя. Причина - недостаточная предварительная обработка. Очень важно снять небольшой слой, чтобы зазор между трубой и фитингом составлял несколько сотых долей миллиметра. Это даст возможность соединителю зайти внутрь.
• Сгибание в месте стыка. Причина - недостаточно утоплена труба в фитинг.

Некоторые действия потребуют определенной сноровки. Но после хорошего обучения в бою обязательно будет легче. Теперь, зная, как паять, и придерживаясь основных правил, вы обязательно достигнете успеха в своей работе.

Видео

Наглядно процесс пайки показан в следующем видеоматериале:

Монтаж водопроводной системы из меди сходен с установкой любого домашнего водопровода, как, например из или металлопластика. Однако один из ключевых вопросов – как паять медные трубы для водоснабжения – требует детального рассмотрения.

Монтаж водопровода из медных труб

Монтаж водопровода или мало чем отличается установки водопровода или отопления из других материалов.
На первом этапе необходимы продуманная схема всей трассы, с хорошо выверенными углами и соединениями. Напомним: схема должна включать обязательное соединение с трубами основного стояка через шаровые краны, приборы учета, дополнительные выходы для будущей сантехники.

Водопровод из медных труб

Выбор видов и размеров труб: отожженные и неотожженные, с резьбой 3/8 или 3/4, со стенками различной толщины: K, L, M. От подобных деталей может зависеть вес медной трубы, а значит, и всей конструкции водопровода в целом, однако суть монтажа в целом не изменится.
Выбор технологии соединения медных труб: пайка или отжимные фитинги. Выбор всегда за потребителем, но коротко отметим: надежность соединения отжимных фитингов не отличается высокими показателями.
Оно требует постоянного контроля, а фитинги – систематической подтяжки, тогда как паять медные водопроводные трубы – значит обеспечить им долговременную и непременную герметичность.
Главное отличие – это способ соединения медных труб с помощью мягкого припоя: оно требует определенных навыков и оборудования.

Технология пайки мягким припоем

Перед тем, как паять медные трубы, необходимы несколько слов теории: если процесс пайки будет более осознанным, то и многие тонкости станут ясными по ходу выполнения работ.
В быту и при монтаже водопроводных систем квартир используется так называемая «низкотемпературная», «мягкая» пайка: места пайки нагреваются до 250-300 С, что позволяет мягкому припою (обычно олову) расплавиться, однако эти температуры опасны и для медных труб, поэтому воздействие должно быть направленным и недолговременным.

Мягкий припой медных водопроводных труб

Зачистка труб непосредственно перед пайкой – это не простая эстетическая манипуляция, а обязательное условие, которое позволяет избавиться от продуктов окисления на металле и максимально эффективно осуществить сцепление материалов.
При мягкой пайке возникает капиллярный эффект, при котором расплавленный припой мягкий для пайки медных труб ровно растекается по всей поверхности соединения независимо от того, в каком положении находится труба – горизонтальном или вертикальном.
Рекомендуемый зазор между стенками трубы и фитинга строго установлен – 0,1-0,15 мм: большее расстояние требует большего количества припоя или вообще не даст капиллярного эффекта, меньшая – создаст излишнее препятствие для растекания припоя.

Инструменты и материалы для монтажа медных труб своими руками

горелка для пайки медных труб – ключевое оборудование для пайки. Существует многообразие видов горелок, выбор желательно остановить на газовой горелке с пьезоподжигом и насадкой для регулировки пламени.

• Припой для пайки медных труб – обычно это олово в виде прутков или катушек проволоки.
• Флюс для пайки медных труб – это паста, которой покрывают поверхность труб и фитинга для того, чтобы она растворила оксидные пленки на поверхности соединяемых деталей, защитила медь от окисления в результате нагревания и обеспечила увлажнение поверхностей в момент растворения припоя.
• Труборез для медных труб – инструмент для резки медных труб
  труборасширитель для медной трубы – инструмент для увеличения диаметра медных труб при вмонтировании деталей одна в другую.
• Фаскосниматель – инструмент для снятия фаски, избавления материала от возможных заусенцев.
• Фитинги – соединительные детали различных конфигураций.
• Ершик и щетка стальные для чистки внутренней и внешней сторон фитингов и труб.

Инструменты, необходимые для пайки медных труб своими руками

Оборудование для пайки медных труб не отличается дороговизной и исключительностью. Зато потребует некоторых усилий для того, чтобы получить уверенные навыки по его использованию: желательно потренироваться на обрезках труб для того, чтобы разобраться с тонкостями технологии и методов.
Пошаговая инструкция соединения мягким припоем медных труб

Это важно: край трубы и сама труба должны быть идеально прямыми и ровными – от этого зависит качество соединения деталей, поэтому для разрезания труб желательно пользоваться труборезом.

Шаг 1. С помощью труборасширителя увеличить диаметр фитинга, с помощью фаскоснимателя – зачистить края трубы.
Шаг 2. Щеткой отполировать внешнюю часть трубы, ершиком – внутреннюю часть фитинга.
Шаг 3. Специальной кисточкой нанести на трубу и фитинг пасту для пайки медных труб – флюс – и сразу же соединить детали, не допуская попадания любого вида загрязнений или инородных предметов.
Шаг 4. Газовой горелкой для пайки водопроводных медных труб аккуратно нагревать соединение, действуя по всей поверхности. Показатель хорошего нагрева – изменение цвета флюса для пайки.

Процесс пайки медной водопроводной трубы

Шаг 5. Прекратив нагревание соединяемых поверхностей, наносить припой для пайки медных труб по всему периметру соединения. Огнем горелки нельзя задевать проволоку припоя: олово должно плавиться на медной поверхности от её высокой температуры без прямого воздействия огня.
Шаг 6. Дождаться естественного и полного охлаждения детали – без дополнительных средств для быстрого охлаждения.
Шаг 7. Обязательно удалить остатки флюс-пасты с поверхности влажной тряпкой. Её воздействие необходимо только во время пайки: она разрушает защитный слой медных деталей.

Шов на месте сцепления деталей должен быть ровным и плотным. Проверить получившийся результат возможно будет только при включении достаточного напора воды в водопроводе, однако, если пайка прошла удачно, надежность шва нисколько не снижается от времени, возможных перепадов давления или температуры воды.

Внешний вид правильно спаянной медной трубы

Монтаж медных труб с трубами из других материалов

Есть несколько важных моментов, связанных с возможностями монтажа медных труб с трубами из других материалов:

• Соединения меди и латуни, меди и пластика и меди и стали неопасны и не вызывают коррозии материалов.
• Установка оцинкованной стали и меди может отрицательно сказаться на состоянии трубы из оцинкованной стали: химические процессы между медью и цинком приводят к разрушению цинка.

Поэтому если есть необходимость соединения оцинкованной и медной труб, то оно возможно только через латунный фитинг и только в одном направлении: по течению воды от оцинкованной трубы в медную.

Коррозия оцинкованной трубы при неправильной пайке с медной

Для бытового водопровода в России это возможный выход: почти всегда центральный водопровод использует сталь или оцинкованную сталь, поэтому медную сантехнику в квартире можно приобретать без сомнений.
Медные трубы соединяются со стальными или пластиковыми только при помощи отжимных фитингов из латуни. Основной крепеж системы осуществляется через зажимную гайку и зажимное кольцо фитинга: они закручиваются на стандартное число оборотов, прописанное в технической документации фитинга, и обязательно регулярно проверяются в период эксплуатации на наличие ослаблений и возможных протечек.

Мифы о медных трубах

Ввиду отсутствия привычки к меди в качестве материала для систем отопления, водо- и газоснабжения, у современных российских потребителей есть недоверие к этому материалу. Существуют два мифа:

• Водопроводные медные трубы дороги и непрактичны, несмотря на высокую цену. Непрактичность связывают с возможным окислением на внешней стороне труб, тогда как изнутри медные трубы окисляются тоже, однако коррозии неподвержены абсолютно. Более высокая стоимость медных труб с лихвой может покрыться простотой монтажа и долговечностью материалов.
• Медные трубы опасны в сочетании с хлорированной водой. Несомненно, медь, вступая в реакцию с частичками хлора, окисляется, однако образующаяся внутри труб пленка, наоборот, бережет трубы от дополнительных химических воздействий и безопасна для человеческого организма.

Однако эти мифы разрушаются многолетней практикой. Неслучайно этот материал использовали в водопроводных системах еще несколько тысячелетий назад, и до сих пор в странах Европы медь пользуется заслуженным признанием.

Пайка медных труб не представляет большой сложности. Необходимость в этом возникает во время ремонта или монтажа системы подачи воды или кондиционирования. Пайку труб можно совершить самостоятельно, если имеются необходимые знания в этой области. Для уверенности в качестве процедуры и последующей эксплуатации медных изделий следует обратиться к специалистам.

Метод пайки труб из меди

Трубы из меди часто используют в отопительной и водопроводной системе. Хотя медь является недешевым материалом, её качественные характеристики не дают сомневаться в надёжности изделий, выполненных из неё. Металл легко поддаётся пайке и не реагирует при высоких температурах на внешние условия. В процессе медь легко соединяется с припоями многих видов металлов. Для неё не требуются дорогостоящие флюсы.

Пайку труб осуществляют уже довольно давно. Поскольку все нюансы работы уже изучены, в процессе соединения элементов обычно не возникает никаких проблем. Сущность данного метода заключается в заполнении стыка между деталями специальным средством, которое называется припой. Припой для пайки медных труб расплавляют при высоких температурах, а затем жидкую массу выливают в стык, заполняя все пространство между элементами, и ждут полного её застывания. Данный вид соединения является надёжным, герметичным и долговечным.

Удобство такого метода заключается ещё и в том, что соединённые детали можно будет легко разъединить, если в этом возникнет необходимость. Для отделения частей трубы место соединения нагревают, чтобы припой стал мягким и податливым.

Среди достоинств процесса следует отметить:

Высокая прочность и производительность будущего изделия продлит его эксплуатацию. Работая согласно инструкции по работе, пайку металлических деталей сможет исполнить даже новичок.

Инструменты и материалы

Для самостоятельного соединения трубок из меди не требуется какое-то дорогостоящее оборудование или особенные материалы. Все нужные инструменты и средства можно найти в любом специализированном магазине. Для правильного осуществления процесса будут необходимы:

Из дополнительных инструментов понадобятся рулетка, строительный уровень, жёсткая кисточка, молоток и фломастер (или маркер). Работу совершают в рабочей одежде и плотных резиновых перчатках. При подборе припоя и флюса следует учитывать тип планируемой пайки.

Виды припоя

Разновидностей припоев, с которыми гарантировано надёжное соединение трубок из меди при помощи пайки, множество. Обычно специалисты используют низкотемпературные варианты элемента. С низким нагревом материала соединения создаются без деформации меди. Минусом такого выбора выступают некачественные швы, у которых понижены механические качества.

Для получения максимально прочных соединений следует использовать высокотемпературные припои (свыше 450°С). Но работать с ними могут только опытные мастера. При термическом воздействии на металл существует высокая вероятность совершения прожига, если у человека нет необходимых навыков в такой работе. Пайку деталей кондиционеров и холодильных агрегатов совершают только с высокотемпературным припоем.

Если применяется низкотемпературный метод (до 450°С), тогда специалисты используют бессвинцовые припои для пайки меди, с помощью которых возможно создание достаточно устойчивых к механическим нагрузкам соединений. Обычно такие припои производят на основе олова с добавлением небольшого количества висмута, селена, серебра или сурьмы. Более дешёвые элементы изготавливают из олова со свинцом. Но данный вариант нельзя применять при обустройстве водопровода, через который поступает питьевая вода, потому что свинец является токсичным материалом.

Флюс для пайки

При низкотемпературной пайке чаще всего используют флюс, выполненный на основе хлорида с цинком. Но можно приобрести и любое другое средство, предназначенное для тех же целей. Одним из них является канифольно-вазелиновая паста.

Иногда пайку трубок совершают без применения флюса. Но прочное соединение элементов возможно только с высокотемпературной пайкой, при которой используются наиболее качественные припои из олова и серебра.

Как паять медные трубы

Высокотемпературную пайку трубок проводят при температурах 650 °C -750°С, низкотемпературную - при 210 °C -240°С.

Пайка труб из меди не так сложна в исполнении. Процесс должен осуществляться при хорошей вентиляции помещения. Работу рекомендуют проводить в защитной одежде и перчатках. Чтобы выполнить качественное соединение всех деталей, надо придерживаться следующего алгоритма действий:

1. Медную трубку разрезают инструментом на необходимое число кусков. Труборез располагают перпендикулярно к оси трубы, тогда рез получится максимально ровный.
2. Затем металлические отрезки зачищают металлической щёткой, а торцы избавляют от заусениц и металлической пыли специальным ёршиком. Наждачная бумага в этом случае не подойдёт, поскольку от неё остаётся медный песок на поверхности металла, который понижает качество сцепления припоя с трубой.
3. Диаметр края одного из отрезков трубы увеличивают с помощью труборасширителя. Затем в такой отрезок из меди сможет легко войти труба с обычным типоразмером.
4. Расширенный торец трубы тоже зачищают металлической щёткой.
5. На торец трубы наименьшего сечения равномерно наносят флюс для пайки медных труб. Проделывать процедуру следует аккуратно, иначе избыток средства может попасть в трубу и образовать в ней застывшие капли, из-за которых в последующем будет явно слышно движение воды.
6. Обработанные концы трубок вставляют друг в друга. При этом удаляются остатки флюса с помощью влажной тряпочки.
7. Место соединения прогревают горелкой. Когда флюс на одной из трубок приобретёт серебристый оттенок, нагрев металла прекращают.
8. К месту соединения подносят припой, который плавится из-за высокой температуры и заполняет полость стыка. Когда область шва будет полностью заполнена припоем, процесс пайки останавливают.

Место соединения оставляют остывать, его следует оградить от любых типов механических повреждений. Когда шов остынет, его протирают влажной тряпочкой, удаляя оставшийся флюс и припой. Если проигнорировать остатки флюса на поверхности труб из меди, то в будущем это приведёт к коррозии в соединении.

Новичкам в этом деле советуют сначала потренироваться с ненужным расходным материалом, чтобы в последующем совершить правильную и качественную пайку труб. Пробная процедура поможет понять нюансы процесса.

Когда стыки нагреваются горелкой, следует смотреть, чтобы пламя не передерживалось в одной точке. Поскольку температура обычно достигает 1000 °C, участок соединения равномерно разогревают в течение 20−25 секунд.

В конце процесса пайки систему трубопровода следует тщательно промыть при помощи значительного напора воды. Именно так можно полностью избавить трубки от излишков флюса и припоя, которые остались в застывшем виде внутри соединения.

Если ответственно подойти к работе, то пайку труб из меди можно будет выполнить без сложностей. Знание технологии и предварительная тренировка с материалом поможет качественно осуществить поставленную задачу.
