Если Вы планируете построить двухэтажный частный дом либо загородную дачу, тогда в определенный момент строительства Вам необходимо будет позаботиться о сооружении лестничной конструкции на второй этаж. Сделать лестницу своими руками под силу далеко не каждому - для этого необходимо обладать и определенными плотницкими навыками, и некоторым опытом, а также достаточным количеством свободного времени. Не лучше ли воспользоваться выгодным и.. предложением от нашей профессиональной компании в Москве. Мы предлагаем лестницы на любой вкус, цвет, стиль и экономические возможности наших клиентов. А с актуальным прайс листом и со 100 великолепными фото конструкций Вы сможете ознакомиться в представленной статье.

100 фото самых красивых лестниц на любой вкус

Перед тем, как приступить к ознакомлению с невероятным разнообразием лестничных систем от отечественного производителя в Москве, ознакомимся немного с теорией - а какие вообще лестницы существуют в природе.

Типы лестничных систем в зависимости от конструкции

Итак, лестничные конструкции на второй этаж подразделяются на такие типы:

Винтовые

Эффектные и компактные изделия, сложные по способу изготовления, но имеющие великолепный вид. Их основное преимущество – небольшие размеры, позволяющие расположить конструкцию даже на совсем маленькой площади помещения.

Маршевые

Этот вид лестничных конструкций наиболее распространен и востребован. Объясняется это – простотой схемы, надежностью, лаконичностью и относительно небольшой стоимостью.

Комбинированные

Этот вид лестниц – замечательный выход для тех, кто желает совместить преимущества двух вышеперечисленных типов – компактность от винтовой конструкции и практичность от маршевой системы.

Виды лестничных конструкций в зависимости от материала

Сегодня современные производители предлагают потребителям невероятное количество всевозможных лестничных систем из таких материалов, как:

• Дерево различных пород;

• Мрамор и другой природный минерал;

• Сверхлегкие металлические сплавы;

• Кованная конструкция;

• Бетонная система;

• Комбинированные конструкции, включающие в одно изделие сразу несколько материалов – дерево, металл, камень.

Наше специализированное предприятие в Москве предлагает своим клиентам современные, безопасные и красивые лестничные конструкции на любой вкус. В ассортименте компании Вы найдете огромное количество уже готовых изделий, а также сможете заказать лестницу по эксклюзивному оригинальному проекту.

Огромный выбор недорогих лестниц в Москве

В огромном и разнообразном каталоге нашей фирмы представлены готовые лестницы по привлекательным и выгодным ценам, классифицируемые по таким направлениям:

• модульные конструкции;

• деревянные изделия;

• лестницы для коттеджей;

• конструкции второго этажа;

• изделия на заказ;

• винтовые лестницы;

• изделия с коваными элементами

• металлические конструкции и другие виды.

Проекты лестниц на любой вкус

Прайс лист цен на лестницы от компании в Москве

Рассмотрим подробнее с указание цен на каждый из презентуемых нашей компанией видов лестниц с указанием их актуальной цены.

Модульные лестницы

Модульные лестницы серии "Элегант" - великолепное решение для стильного интерьера по демократическим ценам, представленным ниже:

Деревянные лестницы

Этот вид лестничных изделий придется по душе тем, кто ценит натуральное дерево, простоту и надежность конструкции. Применяемый для изготовления этих лестниц материал, экологически безопасен, красив и надежен.

Правильно спроектированная поворотная лестница отлично дополнит интерьер.

Любой частный дом, имеющий больше одного этажа, вынуждает его владельца возводить межэтажную лестницу. Опытному в строительных делах хозяину вполне реально сделать ее своими руками. Но следует иметь в виду, что о постройке лучше подумать заранее – еще до строительства дома, на этапе его проектирования.

Сложными лестничные конструкции получаются по причине элементарной нехватки пространства. Хозяева в таких случаях делают выбор в пользу винтовой лестницы или маршевой с поворотом. Добиться успеха в сооружении межэтажной лестницы своими руками можно, если грамотно рассчитать всю лестничную конструкцию и спланировать процесс ее возведения. Но проконсультироваться у специалиста, например, насчет допустимой нагрузки на лестницу, конечно, стоит.

Какой тип конструкции выбрать

Прежде всего, нужно определиться с назначением и частотой ее использования. В некоторых случаях предпочтительным вариантом является легкая складная конструкция, не имеющая поворотов и не предназначенная для больших нагрузок. Например, когда 2-й этаж является мансардой (или даже чердаком), то вряд ли возникнет необходимость перемещать туда большие и тяжелые предметы. Количество людей, регулярно поднимающихся на такой этаж, тоже будет невелико.

Самая распространенная и наиболее простая в изготовлении конструкция, соединяющая второй этаж с первым, – это маршевая лестница. Она является не только удобной, но и безопасной, а это важно, если пользоваться лестницей будут дети и люди преклонного возраста. Кроме того, по качественно сделанной маршевой лестнице без проблем можно поднимать на верхний этаж и спускать обратно крупногабаритные предметы – мебель, например, или стройматериалы. Возвести своими руками проще именно маршевую лестницу. Строят ее обычно из дерева или металла.

Лестницу на второй этаж часто делают в несколько маршей. Причиной такого решения является необходимость вписать конструкцию в ограниченное пространство, сохраняя правильный угол наклона.

Важно!

Если лестницу сделать слишком крутой, пользоваться ею будет некомфортно.

Какая польза от чертежа

Собственник жилья имеет полное право делать все по своему усмотрению – выбирать высоту и ширину конструкции, строить ее из дерева или металлических деталей, производить все работы своими руками или нанимать специалистов, делать выбор в пользу той или иной конфигурации. Но все-таки стоит внимательно отнестись к соблюдению определенных параметров лестницы. Чтобы она получилась безопасной и удобной следует, прежде всего, выдерживать правильные соотношения высоты и глубины ступеней, потому что именно эти размеры определяют уклон всей конструкции.

В любом случае составление чертежа будущей лестницы позволит учесть все тонкости сооружения, соединяющего первый этаж со вторым, что значительно снизит вероятность ошибок. Даже подгонка деталей, скорее всего, не понадобится, если чертеж выполнен должным образом (что, кстати, не так уж и сложно). Другой положительный момент – возможность точно рассчитать количество материала, требующегося для изготовления лестничной конструкции.

Основные параметры

Чертеж должен начинаться с составления плана помещения. В него включаются двери, окна, элементы мебели и другие возможные препятствия. Дальнейшие шаги по проектированию желательно делать только после ознакомления с существующими строительными нормами, касающимися лестничных построек. Вот список самых основных:

• Наклон лестницы не должен превышать 45°.
• Минимум ширины марша – 0,9 м.
• Максимальная высота подступенка – 20 см.
• Глубина ступеньки – не меньше 25 см.
• Ограждение (высота перил) – 0,9 м.

Кроме того, все ступени должны быть одинаковыми по высоте, иначе ходить по лестнице будет некомфортно. Исключением могут быть лишь первая и последняя ступени. Иногда так требуют расчеты, а иногда первую ступень делают в виде площадки перед лестницей.

Средний шаг человека

Удобство лестницы будет зависеть еще от того, какой принимается величина шага человека при расчетах. Средний человеческий рост находится в диапазоне 160–180 см, соответствующий этому росту шаг: 60–64 см.

Учитывается также длина стопы. Здесь исходят из того, что шагающий чувствует себя безопасно, когда 70% его стопы находится на опорной поверхности. Опять же, опираясь на средние значения, глубину ступени выбирают из диапазона 25–30 см. Существует формула, связывающая три параметра: 2h + d ≈ 60–64 см, где 2h – удвоенная высота подступенка, d – глубина проступи, а сумма этих чисел должна давать величину среднего человеческого шага. Стоит отметить, что данная формула не является “панацеей”, поэтом не следует воспринимать ее, как обязательное условие.

Альтернативный способ расчета лестницы Часть 1

Альтернативный способ расчета лестницы Часть 2

Насколько сложно черчение

Чтобы начертить схему прямого марша, достаточно будет школьных знаний из курса геометрии. Сделать это можно своими руками. Но перед тем, как наносить чертеж будущей лестницы на план помещения, необходимо вычислить все ее параметры. Для этого можно воспользоваться следующей инструкцией:

1. Рассчитывается число ступенек – высота помещения делится на высоту одной ступеньки. При этом должно учитываться перекрытие, то есть берется расстояние от пола 1-го этажа до пола 2-го.
2. Затем нужно определить длину конструкции, для этого глубина проступи умножается на количество ступеней. Если длина известна или есть серьезные ограничения на ее величину, тогда делают наоборот – вычисляют глубину проступи, исходя из длины марша: делят предполагаемую длину на количество ступеней.
3. Вносят необходимые коррективы, чтобы конструкция получилась удобной и вписалась в интерьер помещения.
4. Вычисляется площадь лестничной конструкции: значение ширины марша умножается на его длину.
5. Необходимы также длины опорных балок (тетив или косоуров). Для вычисления пользуются теоремой Пифагора – в качестве катетов выступают высота лестничной конструкции и ее проекция на горизонтальную ось. Квадратный корень из суммы квадратов этих размеров даст гипотенузу – искомую длину.
6. Полученные значения вносятся в чертеж.

Лестничный поворот

Теперь самое главное – сначала рассчитывают параметры поворотной части, а уж потом берутся за марши. Тут знаний нужно побольше, чем в случае с простыми лестницами и без грамотно построенного чертежа сложно будет разобраться. Чертежи, выполненные профессионалами, могут послужить хорошим примером для новичков. Следует также иметь в виду, что расчеты часто являются процессом последовательного приближения, то есть, сразу попасть в те самые размеры получается далеко не всегда, приходится шаг за шагом уточнять отдельные параметры.

Как делается поворот? Возможны два варианта – межпролетная площадка или забежные ступени . Первый вариант проще, его по силам сделать своими руками. Кроме того, пользоваться площадкой удобнее, но нужен простор.

Второй вариант используется при нехватке пространства. Расчеты в этом случае сложнее – придется постараться, чтобы лестница получилась удобной и безопасной. Для расчета забежных ступеней используются следующие методы:

• пропорциональный;
• датский;
• метод поворота линий;
• метод развертки.

Важно!

При использовании забежных ступеней необходимо контролировать их глубину на линии движения – она не должна быть меньше 20 см.

Глубину проступи забежных ступенек, как правило, увеличивают созданием напуска в 3–4 см. Нежелательно превышать эту величину, так как спуск может стать неудобным и даже опасным. Когда недостаточно места для полноценной постановки стопы, человек может поскользнуться, что приведет к травмам. Подниматься по таким ступеням тоже неудобно – носок будет постоянно цепляться за чересчур большой напуск.

Поворотная конструкция на 180° требует соблюдения определенного расстояния между маршами. Значение равное 75 мм является минимально допустимым для этого зазора.

Создание забежных ступеней для поворотной лестницы

Готовые варианты

Не у всех владельцев частных домов есть желание и время делать чертежи и выполнять строительные работы своими руками. Тем более, когда существуют очень неплохие варианты готовых лестничных конструкций, собираемых из модулей. Доступны самые разные модификации – прямые, винтовые, криволинейные. Одни собираются из деревянных элементов, другие – из металлических. И все это не сложнее детского конструктора – на тратятся считанные часы. Высота и ширина частей легко регулируется, давая возможность вписать лестницу в интерьер и предоставить доступ на верхний этаж в кратчайшие сроки. Многообразие стилевых решений позволит найти подходящий вариант для любой обстановки.

Стоит также обратить внимание на специализированное ПО, предназначенное для расчетов различных параметров, – SolidWorks, StairDesigner и другие. С такими инструментами строительство сложной конструкции своими руками станет возможным даже для того, кто не имел дело с чертежами. Кроме того, для проектирования несложных конструкций существуют бесплатные онлайн-сервисы, то есть любой желающий может пробовать свои силы в проектировании без установки на свой компьютер дополнительного софта.

Проектирование лестницы в программе “Компас” (простой вариант)

Проектирование лестницы в программе AutoCAD (сложный вариант)

В двухэтажном доме необходимо поместить удобную, безопасную и красивую лестницу. Можно пригласить мастеров или собрать из готового комплекта, но мы расскажем, как спроектировать и смонтировать самому.

Виды лестниц – классификация по форме

Лестницы на второй этаж в частном доме отличаются своей формой. Применяется несколько конструкций: с маршами и винтообразные. Первые могут быть прямые поворотные на 90°, 180° или 360°. Винтовые компактны, но ими неудобно пользоваться, особенно маленьким детям и пожилым людям. Марши удобны, но отнимают значительную часть полезной площади, особенно прямые. Пространство под ними часто используют как подсобные помещения. Легче всего построить маршевую лестницу.

Она включает один или два марша со ступеньками, расположенными равномерно. Их количество 3–15, если маршей более одного. В среднем устраивают 8–11 ступенек на каждом марше, а между ними площадки. Если лестнице с одним маршем ступенек больше, рекомендуется также устраивать площадки, чтобы повысить прочность. Ступени выполняют открытыми или закрытыми, с подступенниками. Открытые удобны при недостаточной ширине поступок.

Маршевые лестницы могут выполняться с небольшими поворотами, меньше 90°, и называются поворотными. На повороте чаще устраивают вместо площадки забежные ступеньки.

Популярностью пользуются лестницы с больцами – длинными стержнями с резьбой на концах. Они служат для скрепления ступеней и ограждения конструкции, которая монтируется в стене. Имеют легкий и воздушный вид, но на самом деле очень крепкие и надежные. Конструкцию можно растянуть на всю стену, а можно соорудить компактной. Из-за особенностей крепления располагается только у стены. Ее можно собрать из готовых элементов, установку лучше поручить профессионалам.

Сложны в изготовлении, но зато занимают мало места, их можно установить где угодно, хоть посреди гостиной. Многие так и делают: лестница эстетически привлекательна и становится украшением помещения. Известны различные исполнения этих изделий, но для двухэтажных зданий лучше подходит модель со стойкой и клинообразными ступенями. Стойка крепится к полу и перекрытию, а к ней по спирали ступеньки. Сбоку располагается поручень, повторяющий винтовую форму изделия. К поручням и ступенькам делают крепление балясин.

Используемые материалы – достоинства и недостатки

Кроме формы важную роль играет материал лестницы. Самым доступным материалом с множеством достоинств является дерево. Мода на него не проходит веками. Изделия из дерева прочные, красивые, украшают дом многие годы. Для поддержания вида следует раз в несколько лет обновить декоративное покрытие. Можно не использовать лакокрасочное покрытие, а подчеркнуть структуру натурального дерева.

Между этажами часто устраивают , как основу для крепления деталей из других материалов. Для ступеней используют дерево, мрамор, стекло. Голый металл допускается для всей конструкции, но соприкосновение с ним в прохладной комнате неприятно. Красиво смотрятся металлические лестницы со стеклянными перилами – легкие и воздушные. Стекло и металл хорошо сочетаются с деревянными деталями из бука, тика, клена, кедра.

Новым словом в изготовлении лестниц является применение специального ударопрочного стекла. Оно выдерживает большие нагрузки, совершенно безопасно для использования. Дизайн с лестницей из стекла только выигрывает своим изяществом и элегантностью. Очень эффективно использовать для подсветки неоновые лампочки.

Материалы подбираем в соответствии с избранным стилем интерьера. Для классического минимализма и барокко подойдет металл. Современный и скандинавский стили предпочитают стекло. Бетон, мрамор характерны для стиля лофт, эклектики. Бетон отличается исключительной прочностью, специалисты делают из него потрясающие вещи невероятной красоты.

Особенности изделия – из каких деталей состоит лестница

В конструкцию лестницы входит немало деталей. Одни из них обязательно присутствуют во всех изделиях, другие – специфические, применяются только в некоторых видах. Даже самая простая межэтажная конструкция не обходится без опор и ступеней. Ступенька имеет две части: одна из них расположена горизонтально, другая – вертикально. Горизонтальную называют поступью, вертикальную – подступенкой. Подступенки играют роль опоры для поступи, но в некоторых случаях обходятся без них.

Марши из ряда ступенек устанавливаются на опорах. Применяется два их типа: тетива и косоур – балки, различающиеся местом расположения. Тетиву размещают так, что она крепит ступеньки с торца, а косоур поддерживает снизу. Опоры изготавливаются из толстого материала: 50–70 мм. Косоуры имеют форму пилки, на горизонтальной площадке размещаются поступи, на вертикальной – подступени. Их может быть один центральный, когда ступеньки опираются на стену, или два. Пазы в тетивах для поступок и подступенок вырезаются по шаблону. Балки стягиваются деревянными или металлическими тяжами.

На лестницах почти всегда имеются перила, хотя они не обязательны. Но для пожилых людей они просто необходимы. Перила дополняют балясинами – вертикальными опорами между ними и ступеньками. Они часто являются не просто функциональным элементом, но играют роль декоративного украшения. Их делают из различных материалов, разной формы. Если в доме есть малые дети, балясины устанавливаются обязательно, чтобы защитить их от нечаянного падения.

Для отдельных конструкций используются детали, характерные только для них. Винтовые лестницы не могут обойтись без стойки. Она выполняется из стальной трубы или деревянной, служит основой для всего изделия. На некоторых моделях для крепления ступеней к стене используют больцы – специальные резьбовые штыри.

Подготовка к проектированию – выбор вида, крепления, размеров

Начиная изготовление, сначала решают, какой тип изделия лучше использовать с учетом имеющихся условий. Для частного дома возможны варианты лестниц:

1. 1. Прямые – простые для расчетов и установки, удобные для использования. Требуют большого пространства.
2. 2. Поворотные с двумя-тремя маршами и площадками между ними. Повороты лестничных маршей на 90, 180 или 360 градусов позволяют сэкономить пространство.
3. 3. Поворотные забежные – подобны предыдущему варианту. Роль площадок играют ступеньки, дополнительно экономится до 2 м 2 площади.
4. 4. Винтовые – очень компактные, но не очень удобные для использования. Рекомендуются для помещений с небольшой площадью.

Строительство продолжаем выбором крепления:

• больцы – монтируются на стене, конструкция изящная, но выдерживает значительные нагрузки;
• стойка – применяется в спиральных конструкциях или поворотных как дополнительное крепление;
• тетива – ступеньки устанавливаются во внутренние пазы балки, торцы закрыты;
• косоур – верхняя часть балки имеет фигурный профиль для опоры на него ступеней, торцы открыты.

• высоту проема между чистовыми полами первого и второго этажа;
• ширину проема, которая кроме прямоугольной, может быть круглой, овальной, что определяется вариантом изделия;
• высоту от пола на первом этаже до потолка.

Расчеты – строительные нормы и формулы

Покажем на примере маршевой лестницы, как спроектировать изделие. Чтобы не наделать ошибок, следует ознакомиться со строительными нормами для возведения лестниц. Они выработаны многолетней практикой и гарантируют безопасность и удобство эксплуатации изделия. Основные нормы, которых следует придерживаться, выполняя все расчеты в дальнейшем:

• наклон маршей не больше 45°;
• по ширине не меньше 90 см;
• высота ступеней не превышает 20 см, глубина – не менее 25 см;
• размеры всех ступеней одинаковы;
• ограждение с минимальной высотой 90 см;
• расположение балясин в доме с маленькими детьми через 10–12 см.

В поворотных конструкциях размеры межмаршевых плошадок не менее 75 см, а забежные ступеньки, если используются вместо площадок – шириной не менее 20 см.

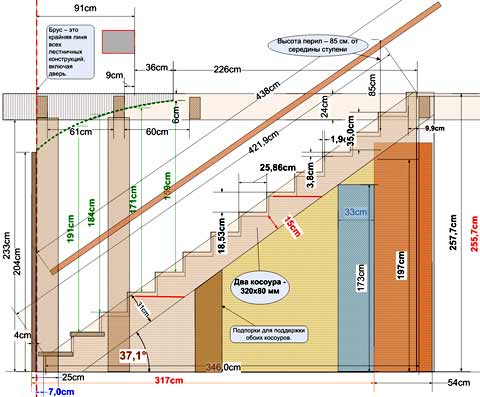

Дальнейшая работа над проектом продолжается на бумаге. Вычерчиваем план первого этажа с указанием всех размеров. На нем отмечаем различные выступы, ниши, окна, двери, коммуникации. Проектируя, стараемся, чтобы они не перекрывались несущими конструкциями. Указываем место начала марша на первом этаже и выход на второй. Стараемся проставить возможно больше размеров, что облегчит в дальнейшем монтаж изделия.

Дальше работаем с замерами, которые выполнили раньше. Рассчитываем количество ступеней: высоту проема (расстояние между полами первого и второго этажей) делим на высоту одной супени. Пример: проем 290 см, ступенька 18 см. Разделив, получим 16 ступенек.

Узнаем длину изделия: количество проступей (у нас 16) умножаем на их оптимальную глубину - 25 см. В результате получаем 4 метра. Длина такая, что в небольшом помещении может не хватить площади. Если разделить на 2 марша по 8 ступенек, понадобится, с учетом минимального размера площадки 75 см, почти вдвое меньшая площадь.

Напоследок узнаем длину опор, безразлично, для косоуров это или тетивы. Применяем теорему Пифагора: c 2 =a 2 b 2 . В данном случае a – длина изделия (4 м), b – проем (2,9 м). Требуется узнать c – длину опор. Додаем квадраты a и b: 16 8,41=24,41. Извлекаем корень квадратный из 24, 41, получаем 4, 94 м – это необходимая длина одной опоры. Если делать 2 марша, длина составит 3,5 м.

Все расчеты наносим на чертеж.

Простое решение – прямая маршевая лестница на косоурах

Самостоятельно смонтировать проще на косоурах с одним прямым маршем. Правда, по основанию ее длина будет не менее 4 метров, а пролет превысит пять. Но если размеры помещения позволяют, она станет украшением дома. Расчеты изделия приведены выше, мы расскажем, как своими руками изготовить детали и собрать конструкцию.

Для косоуров берем сухую заготовку из доски твердых пород. Рисуем на картоне или тонкой фанере шаблон с учетом формы выступа и угла наклона. Прикладываем его к балке и зарезаем крепление. На концах косоуров вырезаем пазы крепления к верхней балке перекрытия и нижнему брусу. Пазы обрабатываем наждачной бумагой, чтобы устранить заусеницы. В подготовленном месте на полу к анкерным болтам крепим опорную балку. Для крепления косоуров к потолочной балке можно установить на ней анкера или просто присоединиться способом врубки.

Для изготовления поступок используем сухую доску с толщиной после обработки 35 мм и более, для подступеней достаточно 20 мм. Подступенки можно устанавливать не по краю поступок, а немного углубив, тогда не следует обрезать более широкую доску. Как вариант, возможно не применять подступенки, конструкция получится легче. Длину деталей выбираем с учетом ширины марша плюс перила. Срезаем кромки на поступках, шлифуем заготовки. Сначала на косоурах крепится подступенка, затем поступка. Используем столярный клей и саморезы. Клей нужен, чтобы лестница не скрипела при ходьбе.

Приступаем к изготовлению перил. Они состоят из поручней и балясин. Для балясин используем квадратные бруски, если есть возможность – протачиваем на токарном станке или покупаем красивые резные. Они устанавливаются на ступенях, обычно по одной балясине на каждую. Крепим саморезами, шляпки которых закрываем декоративными заглушками.

Сборка окончена, сталось нанести лакокрасочные средства, которые одновременно защитят дерево от влаги и выполнят декоративные функции. Предварительно еще раз шлифуем собранное изделие, убирая мельчайшие заусеницы, задиры. Для покраски используем краску, лак или защитный бесцветный состав, тонирующее средство. Краску, лак выбираем такие, которые не обладают свойствами создавать гладкую поверхность. На скользких ступенях легко травмироваться.

Винтовая лестница – готовое решение с чертежами

Винтовая лестница для самостоятельного изготовления должна отличаться простым монтажом и быть безопасной. Ширина ступенек играет определяющую роль в предупреждении травматизма. Они у спиральных конструкций забежные, промежуточных площадок нет. Существует несколько способов крепления: на стенах, на косоурах, на больцах. Они достаточно сложны для расчетов и монтажа. Самым лучшим и надежным способом для дома является крепление к стойке.

Конструкцию выполняют из дерева или металла. Деревянное изделие, покрытое лаком, выглядит очень красиво, придает уют. Возможно использование любых твердых пород дерева. Для поручней лучше применить комбинацию дерева и металла. Для ступеней также используют, помимо дерева, металл, искусственный мрамор, стекло. Для стойки отлично подойдет металлическая труба. Ступеньки к ней крепятся на муфтах, болтах или сваркой, в зависимости от материала ступенек. Для центральной стойки применяют также кирпич, бетон, дерево. Главное, чтобы она выдержала нагрузку.

Следует соблюдать , чтобы она была удобной и безопасной. Один из самых важных – расстояние между ступенькой, на которой стоит человек, и той, что у него над головой. Чтобы не задевать головой, оно должно быть 2 метра. По ширине лестница выбирается не меньше 90 см, при размерах более 1,5 м по краю потребуется установка косоура. Лестничный проем должен быть шире диаметра лестницы на 10 см с каждого края, чтобы не поцарапать руки, пользуясь перилами при выходе на второй этаж. Ниже приводим чертежи для расчета спиральной лестницы

Лучший тип винтовой лестницы – с металлической центральной опорой из трубы диаметром 50 мм. Вашему вниманию пошаговая инструкция по ее изготовлению:

1. 1. Опору устанавливаем вертикально, проверяя отвесом и уровнем. К деревянному полу крепим болтами, применяя крепежные изделия, в бетонном заливаем. Крепление подобным способом обеспечит надежность всего изделия.
2. 2. Берем еще одну трубу несколько большего диаметра, чтобы нарезать из нее гильзы. Их нарезаем перпендикулярно высотой 23–26 см. Гильзы должны находить на стойку плотно. Если не удалось подобрать для гильзы трубу нужного диаметра, можно вварить кольца для уплотнения.
3. 3. Затем приступаем к изготовлению ступенек. Они должны быть одинаковыми. Чтобы добиться этого, делаем кондуктор из ДСП и трубы, равной по диаметру гильзе.
4. 4. Укладываем профильную трубу в кондуктор и соединяем сваркой – вышло основание для площадки. Затем соединяем все основания с гильзами сваркой на одинаковом расстоянии от их края. Чтобы выдержать расстояние, используем кондуктор.
5. 5. К нижней части основания со стороны переда привариваем кронштейн, равный по высоте расстоянию между соседними ступенями. Можно сделать и вварить подступенки, что несколько сложнее.
6. 6. Нанизываем гильзы с металлическими площадками на стойку, разворачиваем веером. Привариваем кронштейн, идущий от верхней поступи, к нижней.
7. 7. Свариваем между собой гильзы, устанавливаем перила с балясинами. Способ крепления зависит от материала, из которого они изготовлены. Возможно применение металла, дерева, пластика или их комбинации.
8. 8. Собрав все элементы, зачищаем сварочные швы, всю конструкцию покрываем нитроэмалью. Деревянные части покрываем краской, если текстура богатая – бесцветным лаком или тонирующим средством.

Межэтажные лестницы для человека, имеющего элементарный опыт строительства, создать несложно, а удовольствие от результата будет большим.

Малоэтажное строительство, если речь идет о жилых домах, подразумевает возведение как минимум двухуровневых зданий. Следовательно, для перемещения на второй этаж без внутренней лестницы не обойтись. Приобретение готового комплекта, во-первых, выйдет достаточно дорого (не менее 35 000 рублей), во-вторых, его необходимо еще перед установкой и адаптировать к конкретным помещениям, или заниматься их реконструкцией (перепланировкой). А это – дополнительные затраты и время.

В большинстве случаев целесообразнее изготовить лестницу на второй этаж своими руками, тем более что по срокам получится примерно одинаково. Наиболее простой и недорогой вариант – конструкция из древесины. Эта статья подробно объяснит все нюансы выбора пиломатериалов, составления чертежа лестницы и особенности ее сборки.

Применительно к частному дому наиболее распространены две – лестница винтовая и маршевая. Первый вариант довольно сложный, и реализовать его своими руками, не имея практических навыков и опыта в этой сфере, вряд ли получится. Придется делать специфические инженерные расчеты, а значит, без помощи профессионала хотя бы на этом этапе подготовки не обойтись. Ориентироваться лишь на схемы, имеющиеся в интернете, не совсем правильно. Они не учитывают специфику конкретного строения, поэтому их обязательно придется перерабатывать с учетом особенностей его габаритов, планировки и ряда иных факторов. Да и сам монтаж винтовой лестницы, тем более деревянной – процесс далеко не простой.

Для сборки своими руками оптимальное решение – маршевая деревянная лестница . Исходя из высоты помещения первого этажа, пролетов может быть один или два (поворотная конструкция).

А вот в деталях даже совершенно одинаковые лестницы могут сильно отличаться. И это легко объясняется тем, что изготовление своими руками подразумевает элемент творчества. Так как все частные дома разнятся по многим параметрам (габариты, высота потолков, планировка, внутреннее наполнение), то следовать какому-то единому стандарту – дело бесперспективное. Кстати, автор уже обратил на это внимание читателя. Поэтому далее – лишь общие рекомендации, которые помогут грамотно составить чертеж деревянной лестницы с учетом всех особенностей строения, и произвести ее установку по месту.

Общая информация

Вариантов исполнения маршевых лестниц несколько. Их основные разновидности показаны на рисунках ниже. Какую именно модификацию выбрать для монтажа своими руками, решить не сложно, зная все особенности дома и помещений первого и второго этажей.

При описании любого изделия или сборной конструкции не обойтись без специальной терминологии. Следующие рисунки хорошо поясняют, как называются основные элементы лестницы.

Подготовка материалов

• При выборе породы дерева, если ориентироваться на разумное сочетание качество/цена, рекомендуется отдавать предпочтение сосне или лиственнице. Последняя даже лучше, так как менее подвержена гниению. К тому же при впитывании жидкости она становится только крепче. Так как в любом жилом помещении обязательно будут испарения – более чем актуально, особенно если в смежной комнате находится кухня. Все остальные породы – кедр, дуб и ряд иных – вряд ли относятся к бюджетным вариантам деревянной лестницы.
• Долговечность конструкции во многом зависит от степени просушки пиломатериала. Если древесина в этом плане недостаточно обработана, то такую лестницу довольно быстро «поведет». Высушивание досок своими руками – процесс и хлопотный, и сложный. Понадобится не только место для их складирования, но и знание всех особенностей методики. Придется обеспечить неизменность температуры, качественное проветривание и так далее. Вывод напрашивается однозначный – на материале для деревянной лестницы экономить нецелесообразно. То есть, если приобретать доски, то только высокой степени осушки, хотя они и стоят дороже.

Расчет основных параметров лестницы

Ширина

При определении данного параметра следует ориентироваться на такие моменты. Во-первых, удобно ли будет перемещаться по лестнице одновременно, навстречу друг другу. Во-вторых, получится ли переносить с этажа на этаж габаритные грузы (предметы меблировки, бытовую технику и так далее). Для частного дома рекомендуемая ширина внутренней лестницы – 130±20 .

Высота лестницы

При расчете этого параметра малоопытные «домашние мастера» ориентируются на потолок комнаты первого этажа. Это неверно. При составлении чертежа лестницы в расчет берется не только данный параметр, но и суммарная толщина перекрытия и пола помещения второго (вместе с финишной отделкой). То есть, последняя ступенька должна находиться на одном с ним уровне.

Высота пролетов

Подразумевается расстояние между ступеньками и перекрытием второго этажа (потолком). Понятно, что перемещаться по лестнице, постоянно пригибая голову – не вариант экономии пространства. В основном мастера ориентируются на 200. Этого достаточно, так как редко у кого рост превышает это значение.

Крутизна деревянной лестницы

Оптимальным считается уклон в 40±5º. Превышение этого значение усложнит подъем на второй этаж людям пожилым, маленьким детям, а также тем, чьи физические возможности по какой-то причине ограничены. Но и более пологая конструкция имеет ряд недостатков. Повышается расход древесины, да и места для ее установки понадобится значительно больше. Здесь нужно выбирать наиболее приемлемый для конкретного дома вариант.

Ступени

• Проступь. Следует ориентироваться на 45-й размер стопы человека, тогда удобно ходить по лестнице будет всем. Исходя из этого, рекомендуемая ширина ступеней в пределах 28±2.

• Подступенок. Оптимальное значение, независимо от конструктивных особенностей деревянной лестницы, 18±2. По ней будет удобно перемещаться как детям, так и рослому человеку.

• Количество ступеней. Здесь требуется расчет. Расстояние между смежными определяется просто – толщина их доски + подступенок. При получении дробной величины она округляется до целого значения. Остается лишь разделить на него высоту лестницы.

Что учесть:

• Размеры всех ступеней маршевой лестницы должны быть идентичны. То есть достаточно произвести расчеты лишь для одной.
• Если ступеней более 18, то рекомендуется предусмотреть в конструкции лестницы площадку (следовательно, и минимум 2 марша). Она называется по-разному – смотровая, поворотная, промежуточная – но смонтировать ее нужно. Другой вопрос – где именно она должна располагаться – строго по центру пролета, ближе к началу лестницы? Здесь стоит подумать, сообразуясь с особенностями дома и удобством перемещения на второй этаж.

Длина лестницы

Это последний этап вычислений. Исходные данные – параметры ступеней и их количество. Как показывает практика, при самостоятельном составлении чертежа лестницы она нередко не подходит по расчетной длине к помещению первого этажа. Как поступить? Вариантов несколько:

• Добавить один марш. Это решение сложнее, так как придется монтировать дополнительную площадку, и, следовательно, заново производить основные расчеты.
• Предусмотреть в конструкции лестницы несколько поворотных (забежных) ступеней. Вариант более простой и удобный для исполнения своими руками. Именно он чаще всего и реализуется.

Особенности монтажа деревянной лестницы

Независимо от ее конструкции все основные технологические операции идентичны. Если разобраться в нюансах строительства лестницы одномаршевой, то собрать ее по любой другой схеме не составит никакого труда.

Специфика подготовки составных частей

Ступени. Для них выбираются отрезки доски, не имеющие никаких дефектов в виде сколов, трещин, искривлений. Их рекомендуемая толщина, с учетом предполагаемых нагрузок, 35±5. Больше нецелесообразно, так как повышается и расход материала, и суммарный вес конструкции. Меньше нежелательно по соображениям безопасности перемещения по лестнице (с учетом переносимых грузов).

На этапе подготовки ступеней необходимо скруглить острые грани фрагментов досок, чтобы исключить риск травматизма. Кроме того, их лицевая поверхность и торцы должны быть тщательно отшлифованы – никаких сколов, заусениц и так далее. Здесь вам как нельзя кстати будет . Длина ступеней выбирается в зависимости от выбранной схемы деревянной лестницы. Но их выступы за косоуры более чем на 3 (см) нежелательны.

Подступенки. Они не являются несущими элементами, и часто играют всего лишь декоративную роль. Вот на них можно немного сэкономить, используя доску на 10 или 15. Кстати, некоторые деревянные лестницы собираются и без них. Смотрятся такие конструкции даже более эффектно, и, кроме того, значительно упрощается уборка пролетов.

Косоуры. Это опорные элементы для всей лестницы, поэтому пиломатериалы для них следует выбирать особенно тщательно. Особое внимание – равенству всех параметров. Оба косоура должны быть как «братья-близнецы», иначе лестница после сборки получится асимметричной, с перекосами, искривлениями и так далее. На рисунках показаны некоторые варианты косоуров.

Целесообразность изготовления своими руками элементов ограждения под вопросом. Хорошо, если есть возможность произвести обработку балясин, поручней на станочном оборудовании. В противном случае лучше приобрести готовые образцы. С учетом того, что именно они (особенно при боковом обзоре) в первую очередь бросаются в глаза, такие затраты вполне оправданы.

Нюансы установки деревянной лестницы

Крепление косоуров. Фиксация крайнего на стене возможна лишь, если основа достаточно прочная (дом из кирпича, бруса и так далее). В остальных случаях вся конструкция лестницы монтируется на стойках.

Для предотвращения подвижек нижней части на полу первого этажа устанавливается опорный брусок. Верх пролета крепится в самом перекрытии (понадобится сделать вырез в балке по его ширине) или «пристегиваются» к нему анкерными болтами. Сами косоуры также должны быть скреплены между собой, чтобы в процессе усушки древесины их не «повело». Например, так.

Подступенки. Если решено их задействовать в схеме лестницы, то они крепятся на косоурах.

Ступени. Чтобы не ошибиться, их монтаж начинается с нижней части конструкции. Боковые крепления – на опорных балках, если есть подступенки, то хотя бы в одной точке (по центру) на них.

Балясины. Сначала монтируются лишь две – верхняя и нижняя. Между ними натягивается шнур. Ориентируясь по нему, несложно установить вдоль пролетов лестницы и выровнять все остальные.

Крепление поручней. Когда заходит речь о деревянной лестнице, это априори не означает, что и эти элементы должны быть обязательно из древесины. Изготовить их из нее своими руками достаточно сложно. Здесь понадобится не только опыт, но и соответствующий инструмент. Варианты для поручней – пластик или металл.

Завершающий этап

После проверки симметрии конструкции, надежности всех соединений проводится ряд мероприятий:

• Шлифовка всех конструктивных частей.
• Пропитка спец/составами (от возгорания, гнили, насекомых-древоточцев).
• Поверхностное оформление. Вариант покраски – не для частного дома. Целесообразно обработать лестницу тонирующим составом, а поверху или воскосодержащим раствором. Но это уже на усмотрение хозяина, в зависимости от общего стиля отделки помещения.

Данная статья представляет собой обзор на наиболее популярные виды лестниц, а также содержит в себе практические советы как сделать и рассчитать лестницы на второй этаж в частном доме своими руками. Схема, расчеты, размеры, а также чертежи прилагаются. В конце каждой главы имеется видео с наглядным отображением процесса возведения конструкции.

Для удобства чтения статья разделена на несколько глав:

• первая глава содержит в себе общие рекомендации;
• вторая глава представляет методы создания проекта винтовой лестницы, которые можно применять при работе;
• третья, четвертая и пятая глава имеют примеры по созданию обычных конструкций из дерева, бетона и металла;
• последняя предлагает 10 проектов конструкции и отвечает на вопрос об оптимальной ширине.

Для удобства в статье имеется навигационная панель, с помощью которой можно перейти к любому пункту и начать чтение с необходимой главы.

Пример проекта металлической лестницы

Как рассчитать лестницу на второй этаж в частном доме своими руками правильно – общие рекомендации

Лестница служит для комфортного перемещения между этажами. Как правило, данной конструкцией пользуются ежедневно – двухэтажные дома чаще всего строятся с расположением спальных комнат и ванной на втором этаже. Из этого можно получить два наиболее главных правила при проектировании конструкции – безопасность и удобство.

Важно: Лестница – это источник повышенной травматичности для людей всех возрастов. Падение может крайне негативно сказаться на здоровье человека, потому, следует делать ее максимально безопасной. Для этого есть несколько способов, которые позволяют полностью минимизировать риски.

В первую очередь, необходимо делать ступеньки оптимальной высоты и ширины. Об слишком высокие ступеньки просто запнуться, а по узким крайне трудно идти, потому можно легко поскользнуться. Необходимо учитывать это при проектировании, закладывая размер заранее в проект.

Наиболее оптимальной высотой ступенек можно считать 150-200мм. Этого достаточно, чтобы совершить уверенный шаг, без страха запнуться или неправильно занести ногу. Глубина, или ширина должна быть не меньше 200мм – это требование нетрудно получить из средней длины ноги человека.

Кроме этого, каждой лестнице необходимы перила. Они позволяют перемещаться с большим комфортом и безопасностью – риск падения значительно снижается.

Важно: Материал должен быть не скользким. Лестницу лучше не делать из кафеля или лакированного дерева – они имеют гладкую поверхность, которая очень неудобна для передвижения. Если все же используется дерево, не лишним является обработка наждачной бумагой или обивка ступеней ковровой дорожкой.

Удобство зачастую зависит от безопасности. Если ступени будут безопасными, то, одновременно, будут и удобными. Конечно, порой ради удобства можно несколько отступить от стандартных размеров – если их будет использовать только человек большого роста, можно сделать высоту ступенек более 200мм.

Как сделать винтовую конструкцию самостоятельно

Винтовая лестница имеет свой особенный внешний вид, за счет которого появляется возможность создания совершенно непохожего ни на что дизайна. Кроме этого, винтовая конструкция позволяет сэкономить много места на обоих этажах, сделав помещение более эргономичными.

Расчет винтовой лестницы на второй этаж

В случае создания винтовой лестницы на второй этаж расчет необходимо начинать с количества ступеней и высоты их расположения. Исходя из сказанного в прошлой главе, оптимальная высота между ступенями равна 200мм, а глубина – 200-300мм. Но надо учесть, что у винтовых лестниц ступени имеют вид расширяющихся конусов, потому, и их глубину необходимо рассчитывать особым способом.

Для расчета лучше использовать математические формулы. Для начала, необходимо узнать длину окружности конструкции. Удобнее всего это сделать с помощью формулы 2*3,14*r, где r – ширина пролета. К примеру, при ширине пролета в 1000мм окружность будет равняться 6280мм. Чтобы получить ширину ступени с внешней стороны, достаточно данное расстояние поделить на количестве ступеней в одном пролете. Для примера, при 10 ступенях расстояние будет равняться 628мм, которые позволят создать ровную лестницу без пустот.

Высота конструкции определяется высотой помещения, также, как и при создании обычной лестницы. Высота между ступенями должна равняться оптимальной – к примеру, обычно хватает 150-250мм. Оптимальную высоту лучше рассчитывать от высоты помещения. Для примера, за высоту потолков в комнате – 2700мм. Ступеньки будут толщиной 20мм, толщина перекрытия – 150мм.

Совет: Расчеты необходимо начинать с пола – пол является нулевой ступенью. Для начала необходимо суммировать высоту помещения и перекрытия, поскольку именно на это расстояние должна идти лестница. В данном случае она равняется 2850мм. Чтобы получить количество ступеней, необходимо поделить его на подходящую высоту одной ступени с ее высотой – к примеру, 220мм. Результатом, с округлением, является 13 ступеней. Последней, 13 ступенью, в данном случае будет служить пол перекрытия второго этажа.

На данном этапе лучше всего создавать проект на бумаге. Не обязательно делать его максимально точным в чертежном плане, но даже простой набросок поможет лучше понимать проект.

Размеры винтовых лестниц на второй этаж

При проведении расчетов размера необходимо отталкиваться от наиболее комфортной ширины лестницы в 800-1000мм. Этого достаточно, чтобы пройти даже с большим грузом на руках, при этом не стесняя себя в движениях (к сожалению, крупногабаритную мебель все равно придется поднимать через окна).

Винтовая лестница представляет собой круг, потому диаметр равен сложению ширины проходов и, если лестница строится с центральной опорой, размера опоры. В среднем, диаметр подобной конструкции равняется 1600-2000мм, которых хватает для её удобного использования вне зависимости от особенностей. Более подробно в таблице ниже

Совет: Очень часто размер лестницы зависит от высоты потолка. Для маленького дачного домика нет смысла делать очень широкую лестницу – достаточно будет 700мм для того, чтобы пройти на второй этаж. Для чердачных выполняется точно такое же правило.

Видео проект лестницы винтового типа

Данное видео показывает как самому сделать лестницы на второй этаж в частном доме своими руками (схема и размеры проекта прилагаются). Показаны основные моменты монтажа, а также все особенности работы с данным видом конструкций.

Деревянная лестница на второй этаж своими руками

Обычная лестница может строится по схожим расчетам и методикам. Деревянная лестница на второй этаж в частном доме своими руками изготавливается намного проще винтовой, но занимает сравнительно больше места. Далее рассмотрим основные моменты расчета и видео-инструкцию.

Расчет деревянной лестницы на второй этаж

В данном случае необходимо отталкиваться от тех-же средних значений – с глубиной в 200-250мм и высотой в 200-250мм. Расстояние необходимо делить тем-же способом – ведя расчет от пола первого этажа до пола перекрытия второго.

Расчет деревянной лестницы на второй этаж должен учитывать длину – она является сложением глубины всех ступеней. Чем больше их будет, тем больше будет сама длина. Для обычной лестницы в помещении в среднем достаточно 10-12 ступеней, которые суммарно будут равны 2000-2500мм при глубине в 200мм и 2500-3000мм при глубине в 250мм.

Совет: Ширина подобной конструкции в среднем должна равняться 800-1000мм. Данный размер должен предоставлять полную свободу действий. Следовательно, если запланированы перила, то для них должно быть дополнительное место на ступенях.

Проем над конструкцией должен начинаться с того места, на котором от ступени до потолка остается меньше 2000-2200мм – этого хватит для любого по росту человека. Не стоит делать проем слишком коротким – экономия в данном случае может обернуться неудобством и дополнительными трудовыми затратами.

Если планируется создание поворота, то рассчитывать его необходимо с теми же условиями – единственным изменением является ширина ступени – ступени в области поворота рассчитываются аналогично винтовым, но делать их можно с упором в стену.

Видео-инструкция

Данное видео представляет собой инструкцию по проектированию и монтажу деревянной лестницы с поворотом на 90 градусов.

Бетонная лестница на второй этаж своими руками – видео инструкция

Бетон является отличным материалом для лестниц – он очень прочен и позволяет работать с любыми объемами. Часто для такой конструкции достаточно только собрать каркас и залить его.

Важно: Надо заметить, что создание бетонной лестницы на второй этаж своими руками требует очень больших вложений – на полностью литую конструкцию уходит огромное количество бетона. Скорее всего вам придется заказывать полноценную бетономешалку – обычным ручным методом процесс будет идти крайне долго.

Чтобы облегчить данный процесс следует дополнительно укреплять пролет разными блоками. Неплохой идеей является создание каркаса из пеноблоков, на которые впоследствие укладывается опалубка. Это позволяет получить дополнительное пространство под конструкцией и использовать его под хозяйственные нужды.

В видео ниже представлен процесс сборки опалубки и ее залитие с изображением основных моментов работы.

Металлическая лестница на второй этаж своими руками – расчет и видео-инструкция

Металл представляет собой крайне пластичный и при этом прочный материал. Металлическая лестница на второй этаж своими руками, к сожалению, не является самой комфортной – её довольно трудно нагреть, но прочность будет очень высока. Кроме этого, лестница из металла занимает мало места – это актуально для домов с небольшой общей площадью.

К особенностям расчета в данном случае можно отнести тот факт, что металлическая ступень занимает очень мало места. Обычно ее размер равняется 5-10мм, и при всей высоте конструкции их суммарный объем редко превышает 90-100мм.

Расчеты ничем не отличаются от обычных лестниц, но с той разницей, что необходимо учитывать сопротивление материалов. Для конструкции советуем использовать металлические трубы с толщиной стенки не менее 8мм, а для ступеней – арматуру не тоньше 7мм. При этом, при широких ступенях следует использовать утолщенные варианты, которые не будут прогибаться под весом человека.

Совет: Если конструкция создается из квадратных профилей, стоит подбирать их с сечением не менее 5мм – квадратные профили намного более устойчивы, чем круглые, за счет жестких граней. Работать с металлом можно как сваркой, так и крепежами.

В видео ниже приведен пример создания металлической лестничной конструкции, которая впоследствии обшивается гипсокартоном. В нем отображены основные моменты работы.

Какая должна быть ширина лестницы на второй этаж в частном доме – правильные размеры?

Данный вопрос является сугубо личным. Не смотря на оптимальную ширину пролета в 800-1000мм, данное значение может серьезно варьироваться в зависимости от личных предпочтений человека. Надо учитывать, что чем шире будет проем, то тем больше потребуется затрат ресурсов.

Стоит отдельно установить минимальную границу в 500мм – более узкая конструкция будет полностью неудобной для использования, да и какие-то вещи или мебель по ней переместить будет довольно проблематично. Максимальная граница зависит исключительно от помещения, но все же, не стоит делать ширину больше 2000-2500мм, особенно в тех случаях, если лестница не является главной в холле.

Лестницы на второй этаж в частном доме своими руками – схема и чертеж 10 проектов
