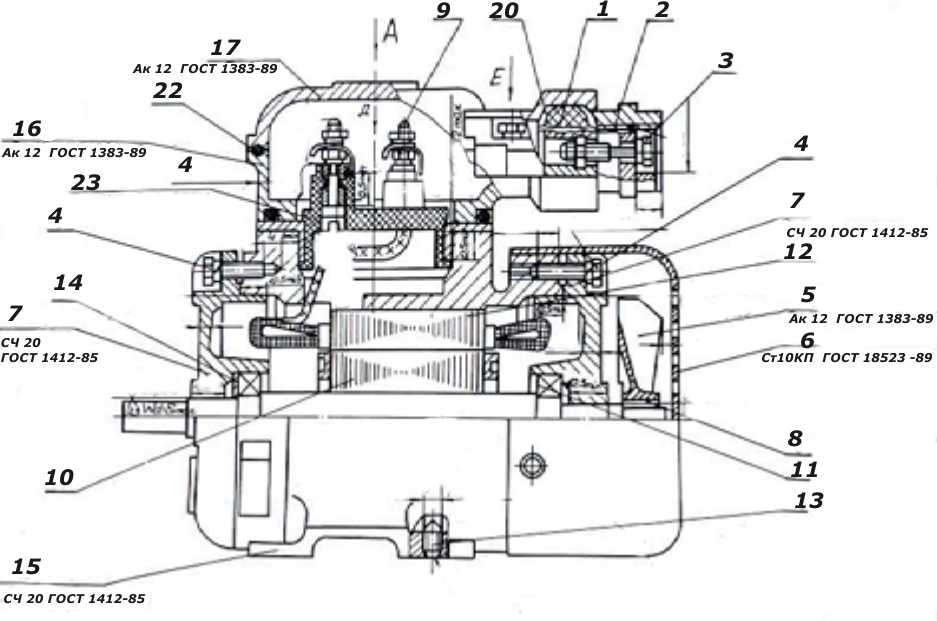

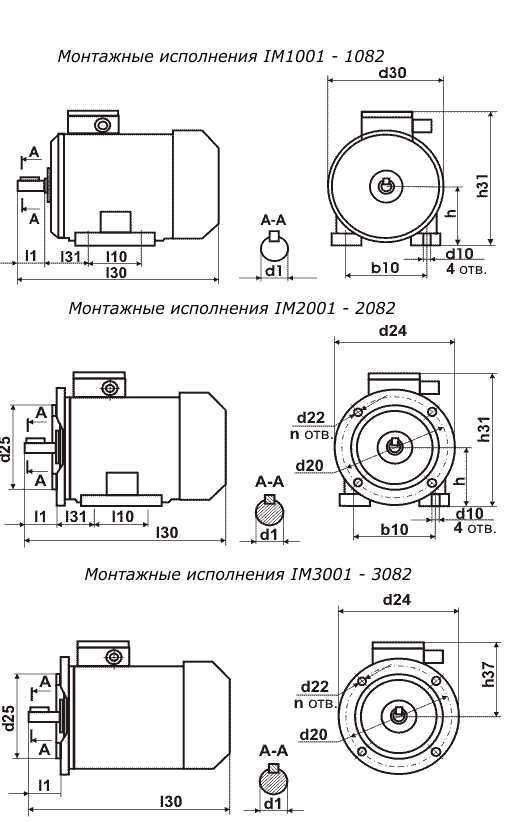

Электродвигатель асинхронный взрывозащищенный АИМ90L 4 Таблица 1 Основные характеристики электродвигателя АИМ90L 4 марка N I nom n h Соs φ S Iпуск/ Iном. Мпуск/ Мном Ммин/ Мном Ммакс/ Мном J АИМ90L4 2,2 4,98 1500 81,00 083 50 65 21 16 22 00 056 Где, N – мощность двигателя в кВт; n – частота вращения вала электродвигателя; h - КПД электродвигателя в %; S - Скольжение номинальное; Мп /Мн – отношение пускового момента к номинальному моменту. Mmax/Mnom - отношение максимального момента к номинальному; Ммакс/ Мном – отношение момента максимального к номинальному; J – момент инерции, кг∙м2 cos φ – коэфициэнт мощности электродвигателя; I пуск/I ном – отношение тока пускового к номинальному, А; М – масса электродвигателя в кг, для исполнения IM1081; * габаритные размеры у разных производителей могут незначительно отличаться друг от друга Таблица 2 Габаритные, установочные и присоединительные размеры электродвигателя АИМ90L 4 марка Размеры в миллиметрах М, кг l30 d24 h 3l h 37 l l l l0 l 20 l 2l l 3l l 39 d l dl0 d20 d22 d25 bl b l0 h h l0 h 5 АИМ90L4 390 250 320 230 50 125 40 12 56 0±l,5 24 11 215 15 180 8 140 90 7 270 54 Рис 1.Монтажное исполнение по Рис 2. Устройство электродвигателя АИМ90L 4 1. Кольцо уплотнительное 13. Винт стопорный 2. Муфта нажимная 14. Пружина осевого поджатия 3. Болт М8х35 2 шт 15. Станина 4. Болт М8 6 шт 16. Корпус 5. Вентилятор 17. Крышка 6. Кожух 18. Табличка маркировочная 7. Щит подшипниковый 2 шт 19. Болт М8х20 4 шт 8. Шпонка 20. Шайба нажимная 9. Болт конткактный 3 шт 21. Прокладка резиновая 10. Ротор 22. Прокладка резиновая 11. Подшипник 2 шт 23. Панель 12. Сердечник с обмоткой 24. Болт М8х25 4шт НАЗНАЧЕНИЕ И ПРИМЕНЕНИЕ Электродвигателя асинхронного взрывозащищенного АИМ90L 4 Взрывобезопасные двигатели делятся на две большие группы - рудничные и нефтехимические. Рудничные используют для машин и механизмов в горнодобывающей, угольной промышленности, а нефтехимические - в химических, нефтеперерабатывающих отраслях и т.п. Асинхронные взрывозащищенные электродвигатели АИМ, АИМР предназначены для работы в качестве привода стационарных машин и механизмов во взрывоопасных производствах химической и газовой промышленности. Электродвигатели АИМ так же применяются в нефтеперерабатывающей, угольной и других отраслях промышленности. Двигателипредназначены для привода стационарныхмашин, установленных во взрывоопасных зонах(кромеподземных выработок). Двигатели в соответствии с маркировкой взрывозащиты, приведенной в п.2.6, предназначены для эксплуатации во взрывоопасныхзонах помещений и наружных установок, в которых могут образоваться взрывоопасные смеси горючих газов и паров с воздухом, относящихся к категориям IIА,IIВ, IIС и группам самовоспламенения Т1, Т2, Т3и Т4. 1.2. Номинальный режим работы двигателей S1 по . 1.3. Двигатели должны быть работоспособны на высоте над уровнем моря до 1000 м при рабочей температуре окружающего воздуха: в исполнении У - от плюс 40 до минус 45 С в исполнении УХЛ от плюс 40 до минус 60 С; в исполнении Тот плюс 50 до минус 10 С. 1.4. Двигатели в исполнении У и УХЛ должны быть работоспособны при верхнем значении относительной влажности 100% при температуре 25 С, двигатели в исполнении Т - при верхнем значении относительной влажности 100% при 35 С. 1.5. Двигателидолжны быть работоспособны на высоте над уровнем моря свыше 1000 м до 4300 мпри сниженных мощностях в соответствии с таблицей 1. Высота над уровнем моря, м Номинальная мощность, % Высота над уровнем моря, м Номинальная мощность, % 1000 100 3000 88 1500 98 3500 84 2000 95 4000 80 2400 93 4300 74 Конструкция электродвигателя асинхронного взрывозащищенного АИМ90L 4 Базовое исполнение – асинхронный трехфазный взрывозащищенный электродвигатель, предназначенный для режима работы S1, с питанием от сети переменного тока 50 Гц напряжением 380В (220В, 660В). Исполнение по взрывозащите 1ExdIIBT4, климатическое исполнение и категория размещения У2, степень защиты IP54, с типовыми техническими характеристиками, соответствующими требованиям стандартов. Взрывозащищенные электродвигатели серий АИМстандартные общепромышленные электродвигатели, но с более массивной коробкой выводов, так как она должна обеспечить ввод специального провода или бронированного кабеля. Степень защиты коробки, как и самого двигателя - IP54, у некоторых заводов- изготовителей IP55. Электродвигатели выполнены закрытыми во взрывонепроницаемой оболочке с наружным обдувом и охлаждают воздухом от собственного вентилятора, причем вентиляция осуществляется независимо от направления вращения ротора электродвигателя. Степень защиты электродвигателя по : коробки выводов от внешних воздействий соответствует IР 54; кожуха вентилятора - IР 20 со стороны входа; кожуха вентилятора - IP 10 со стороны выхода воздуха. Способ охлаждения электродвигателей IСА 0141 по Коробка выводов обеспечивает ввод для электродвигателей АИМ, АИМР бронированного или гибкого кабеля, также проводов с медными или алюминиевыми жилами. По способу монтажа электродвигатели АИМ, АИМР, согласно ГОСТ 2479-79 имеют следующие исполнения: На лапах (IM 1081, 1001, 1011) - фланцевые (IM 3081, 3001, 3011) или фланцевые недоступные с обратной стороны (IM 3681) - комбинированные, лапы+фланец (IM 2081, 2001, 2011). IM 1281, на лапах с двумя подшипниковыми щитами, на приподнятых лапах; IM 4481 Машины без лап, с фланцем на станине, с фланцем, доступным с обратной стороны; Двигатели могут быть укомплектованы подшипниками SKF или FAG. Маркировка степени взрывозащиты по : 1ExdeIIBT 4 / 2ExdeIICT 4, 1ExdII ВТ4, 1ExdIICT 4, 1ExdIIBT 4 / 2ExdIICT 4 1 - уровень взрывозащиты изделия; Ex - взрывозащищенный; e ,d - вид взрывозащиты (взрывопроницаемости); IIB - группа взрывозащиты; T 4 - температурный класс. Переченьматериалов применяемых для производства основных деталей двигателей АИМ90L 4 № Наименование деталей Материал Корпусные детали статора СЧ20 Корпусные деталивводного устройства АК 12 Вал Сталь 45 Сердечник статора и ротора Сталь электротехническая Обмотка статора Провод ПЭТ-155 Болты и шайбы контактные Латунь Л 63 Кольца уплотнительные Смесь резиновая НО-68-НТА Условные обозначения Электродвигателя асинхронного взрывозащищенного АИМ90L4 У2, IМ1081, 1ЕхdIIВТ4/2ЕхdIIСТ4ТУ3342-146-05806720-2001 А - асинхронный двигатель, И - двигатель разработан в рамках Интерэлектро, М - привязка мощностей к установочным размерам в соответствии с , 90 - высота оси вращения (габарит по классификатору ), мм; А, В – установочный размер по длине сердечника стар (А и В могут отсутствовать); (А - первая длина, В - вторая длина); S, М, L - установочный размер по длине станины электродвигателя; (S - первая длина, М - вторая длина, L - третья длина); МА - установочный размер по длине станины (М) с первой длиной сердечника статора МВ - установочный размер по длине станины (М) со второй длиной сердечника статора 2,4,6 - число полюсов; У, УХЛ, Т - виды климатического исполнения; IМ1081 - конструктивное исполнение по способу монтажа по ГОСТ 2479-79; 1ЕхdIIВТ4/2Е - маркировка взрывозащиты; ТУ3342-146-05806720-2001-технические условия исполнения; Взаимозаменяемость: Электрические параметры электродвигателей АИМ соответствуют электрическим параметрам двигателей АИР соответствующих габаритов. Они взаимозаменяемы с марками 4ВР, В, ВА, АИММ, АИМЛ.
