Нужно ли делать теплый пол под плитку. Этапы монтажа теплых электрических полов под плитку. Раскладка нагревательных матов

Укладка электрического теплого пола под такое напольное покрытие, как плитка, занимает много сил и времени. Но при точном соблюдении технологии укладки теплого пола под плитку, с процессом монтажа сможет справиться даже начинающий исполнитель.

Выбор варианта

При выборе отопления пола от сети, следует определиться с тем, какой конкретно вариант выбрать:

Чтобы произвести расчет необходимого количества термомата для работы, достаточно установить площадь всего помещения. В итоге останется лишь выбрать именно тот рулон материала, который будет отвечать рассчитанному размеру.

Только из этого уже видно, что электрический мат имеет значительный перевес с обычным кабелем. К тому же о нем больше положительных отзывов в сети от пользователей.

Видео: Всё про теплый пол Ответы на многие вопросы ч. 1. Сравнение и выбор нагревательного кабеля и мата.

Подготовительные мероприятия

При необходимо иметь хотя бы базовые познаний в области электрики. Особое внимание стоит уделить основанию, куда в последующем будет производиться укладка нагревательного мата.

С поверхности пола убирается вся мебель и бытовая техника. Старое основание приводиться в надлежащий вид и при необходимости . При наличии старого напольного покрытия, лучше его удалить вместе с залитой старой . Это позволит оставить неизменным расстояние от потолка до пола при создании новой конструкции системы отопления в помещении.

Что касается черновой стяжки, то она выполняется для создания ровной поверхности. Толщина раствора обычно выбирается в пределах от 30 до 70 мм. В завершении останется лишь убрать весь мусор с основания и при необходимости пропылесосить.

Создание схемы

До начала монтажа очень важно все правильно рассчитать. Для этого составляется схема подключения . Здесь в обязательном порядке должен быть отмечен шаг укладки электропроводки или же нагревательного мата. В любом случае следует придерживаться определенных рекомендаций, чтобы получить действительно качественную схему:

Расчет материала

Грамотный для монтажа теплого пола под плитку электрического позволит получить желаемый результат без лишней траты денег. Каждый метр квадратный площади комнаты потребует приобретения нагревательного элемента с мощностью от 140 до 180 Вт.

Могут быть случаи, когда помещение очень тщательно утеплено. Здесь система отопления будет выступать в качестве вспомогательного элемента и тогда мощность можно выбрать меньше допустимой нормы – примерно 80 Вт/м 2 .

Для расчета измеряется площадь помещения (длина умножается на ширину), после чего отнять от полученного результата площадь той мебели и техники, под которой не будет производиться укладка нагревательного кабеля под плитку. То, что получится и будет считаться полезную площадь для обогрева.

Аналогичный принцип свойственен для термомата. Высчитывается полезная площадь и выбирается мощность нагревательных элементов. Именно такое количество и следует приобрести.

Чтобы обогреватель можно было надежно крепить к залитой стяжке, используется монтажная лента.

При монтаже особое внимание стоит уделить старой проводке, чтобы она смогла выдержать нагрузку мощного . Если нет собственных познаний в определении сечения кабеля по току, то лучше всего обратиться за помощью к специалистам. Но данный пункт должен быть выполнен в обязательном порядке без исключений.

Слой теплоизоляции

Под укладку теплого пола под плитку производиться основания. Это выполняется с той целью, чтобы исключить теплопотери в помещении. Будет повышаться не только эффективность работы отопления, но и его экономичность в период эксплуатации.

Один из лучших вариантов для утепления – . Он представлен в виде рулонного материала, имеющего слой для крепления к основанию. Кроме этого у него имеется покрытие из фольги, для отражения тепла в сторону помещения. Листы материала утеплителя раскладываются по поверхности бетонного пола стык в стык и проклеиваются места соединения фольгированным скотчем. Чтобы теплоизоляция была более эффективной, материал должен несколько заходить на стены в комнате.

Есть и другие альтернативные варианты для теплоизоляции, которые оказывают влияние на сокращение расстояния от пола до потолка. Здесь можно назвать пенополистирол или полипропилен.

В завершении этого этапа на стене сверху от расположенного утеплителя, крепится демпферная лента, созданная для компенсации температурного расширения всей конструкции в процессе эксплуатации. Не лишним будет произвести укладку на поверхности металлической сетки, выступающей в качестве армирования и позволяющая исключить прямой контакт нагревательных элементов с утеплителем. Это в последующем позволит несколько сократить объем работ при укладке электрического теплого пола под плитку.

Расположение температурного датчика

Предназначается для того, чтобы самостоятельно осуществлять контроль всей системой. Кроме самого датчика, устанавливается термостат, который может быть не только механическим, но и электронным. Все это позволит выставить тот уровень температуры, который будет необходим для комфортного нахождения в помещении.

Монтаж данных элементов осуществляется на стене, вблизи расположения розеток. А вот датчик температуры монтируется непосредственно в полу. От термостата делается штроба по стене (только вертикально по уровню), а также штроба в основании пола. Важно при этом предварительно поместить его в гофрированную трубу. Место, где крепится – средняя часть между имеющимися двумя витками нагревательного элемента. В таком случае исключены должны быть любые пересечения.

Чтобы в процессе заливки стяжки по элементам теплого пола под плитку, гофрированная труба с датчиком не заполнилась раствором, один из концов заполняют герметиком.

Раскладка нагревательных матов

Укладка нагревательных матов осуществляется строго по той схеме, которая была предварительно создана до начала монтажа. При этом на основании пола делается специальная разметка, соответствующая параметрам чертежа. При разрезании стекловолокна следует быть внимательным, чтобы не повредить сам провод. Это все приведет к выходу из строя всей конструкции.

Сопротивление кабеля не должно отличаться более чем на 10 процентов от данных, указанных в паспорте на материал. Здесь также определяется и фаза кабеля. Для облегчения данного процесса может быть выполнена цветовая маркировка проводов. По ним все и определяется.

Для крепления используется монтажная лента по или пластиковые хомуты по металлической сетке. По всей площади комнаты должно выбираться одинаковое расстояние между соседними витками. В противном случае не будет равномерного прогрева основания пола в помещении.

После этого следует проверить работу систему и наличие ошибок в работе. С этой целью первоначально проверяется сопротивление, которое должно соответствовать тем параметрам, которые были определены ранее, до начала . Далее происходит подключение системы к сети. Если работа нормальная и нет никаких отклонений, можно приступать к следующему шагу.

Проверка работоспособности имеет существенное значение. Если погрешности монтажа будут выявлены в дальнейшем, придется проводить демонтаж и залитой стяжки. Это потратит не только личное время, но и достаточное количество средств.

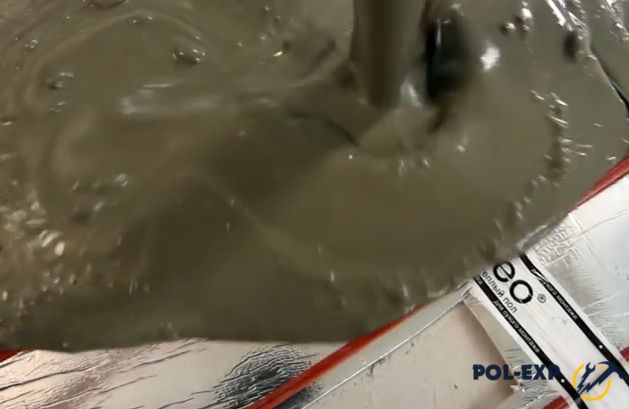

Заливка стяжки

Помещаться может теплый пол в стяжку или под плитку сразу. Все будет зависеть от используемого нагревательного элемента. Для потребуется приготовить раствор. В нем должны сочетаться следующие составляющие:

• Вода (0.6 части).
• Цемент (1 часть).
• Песок (4 части).
• Щебень (5 частей).
• Пластификатор (1% массы цемента).

Чтобы на поверхности не появлялось трещин и сведен к минимуму процесс усадки раствора, вода должна добавляется в нужном количестве, без преувеличений. В раствор категорически запрещено добавлять перлит или керамзит. Они лишь нарушат теплообмен и могут привести к перегреву всей системы, выведя ее из строя.

Толщина стяжки теплого пола в средних показателях варьируется от 40 до 60 мм. Все будет зависеть от ее предназначения и основания. Большая толщина приведет к нестабильной работе системы отопления, а также не эффективности. После окончания заливки выжидается время до полного высыхания раствора. На это потратиться примерно месяц. В течение этого периода запрещается осуществлять включение в сеть . Если монтируется электрический теплый пол под плитку без стяжки, то не придется ждать этот период.

Стоит отметить, что бетонная под плитку используется лишь в том случае, когда применяется нагревательный кабель. Термоматы же могут служить основной для последующей укладки керамической плитки на специальный клей. То есть производиться теплый пол без стяжки под плитку.

Укладка плитки

Когда стяжка схватилась (спустя 3 дня), можно приступать к настилу плитки на теплый пол. При отсутствии опыта лучше дождаться полного высыхания заливки. Ведь плитка должна ложиться исключительно на горизонтальную поверхность. Используемый должен укладываться на поверхность со слоем не более 7 мм.

Начало работы электрического – после полного высыхания плиточного клея. Обычно на это уходит порядка 20 дней. Более детально все прописано на инструкции от производителя. В процессе эксплуатации следует осуществлять контроль за максимальными параметрами температуры, которая будет передаваться в помещение. Это позволит использовать напольное покрытие в течение длительного времени.

Счастливое соседство

Плитка может ложиться сразу же на поверхность нагревательных матов. Данная конструкция имеет гораздо больше положительных моментов, чем обычный кабель. Но всегда соблюдается процесс монтажа, выполняя каждый его пункт. Укладка теплого пола под плитку своими руками выполняется очень быстро. Но при отсутствии опыта и понимания всего процесса, лучше доверить укладку теплого пола под плитку специалистам.

В момент швов между плитками по термоматам, важно не повредить изоляцию контактов. Лучше всего в работе использовать только гибкие смеси, предназначающиеся для системы электрического теплого пола. Сама

Теплые полы давно используются в западных странах, у нас, к сожалению, такой метод обогрева помещений до сих пор применяется довольно редко. Причина – неумение экономить энергоносители и нежелание внедрять современные технологии.

Почему применение теплых полов приветствуется в развитых странах?

1. Экономическая эффективность. Обогрев помещения достигается за счет конвективного движения воздуха. Теплый поднимается вверх, холодный, соответственно, опускается вниз. Если отопление делается при помощи батарей, то температура воздуха в помещении возрастает по мере увеличения высоты, а комфортность пребывания в помещении определяется температурой на расстоянии примерно 1,5 м от пола. Для достижения нормируемых показателей температура под потолком превышает температуру комфортности примерно на 10–15°С, на полу она меньше на 5–10°С. Это намного увеличивается расход энергии, что увеличивает стоимость содержания помещений в зимний период. Теплые полы обогревают помещение снизу, температура на уровне комфортности почти ничем не отличается от температуры под потолком, тепловая энергия используется максимально эффективно.
2. Простота монтажа. Для монтажа отопления с водяным теплоносителем нужно много времени и финансовых средств, часто приходится выполнять большой объем дополнительных строительных работ. Теплые полы быстро монтируются в любых зданиях в кратчайшие сроки.
3. Возможность точной регулировки температуры в каждом отдельном помещении.

В настоящее время в некоторых европейских странах на законодательном уровне прописаны требования по обязательной установке теплых полов во всех новых зданиях. Для того чтобы лучше понимать критерии выбора теплого пола под плитку, нужно знать их виды и краткие технические характеристики. С учетом конструкции и принципа действия теплые полы бывают двух видов:

• с водяным теплоносителем;
• с электрическим подогревом.

Из-за сложности монтажа и дороговизны элементов первые используются редко, чаще всего монтируются полы с электрическим подогревом. В зависимости от конструктивных особенностей полы с электрическим подогревом могут быть таких видов.

Есть несколько физических и технологических причин, с учетом которых строители не советуют под плитку монтировать такой тип теплых полов.

Технологические причины

Первая. Диаметр шлангов или трубопроводов не менее одного сантиметра. Если к этому параметру прибавить минимальную толщину теплоизоляции, основания, толщину клея для плитки и толщину самой плитки, то пол поднимается над плитой перекрытия минимум на 10 см. Это очень много для жилых помещений, кроме того, в некоторых случаях уровень пола в ванных комнатах становится выше, чем уровень пола в смежных. Как следствие, после возникновения аварийных прорывов воды затопляется не только ванная, но и вся квартира вне зависимости от надежности ее гидроизоляции.

Вторая. Для управления параметрами функционирования, подачей воды и регулировкой температуры требуется дорогостоящее и сложное специальное оборудование. Вдобавок значительно увеличивается количество соединений трубопроводов, в результате чего еще более возрастают риски протечек.

Третья. Такая система обогрева пола может функционировать только в отопительный сезон, она полностью завязана с общей системой, для подключения в многоквартирных домах требуются многочисленные разрешения. А установка отдельного отопительного котла для пола экономически нецелесообразна.

Физические причины

Все материалы имеют свойство при изменении температуры менять линейные размеры. Керамическая плитка фиксируется к основанию специальным клеем.

Он имеет отличные показатели, но не может составлять с основанием единое целое. При расширении основания прочность соединения немного ослабевает, при многократных перепадах температуры плитка может полностью отслаиваться. Отрывание не произойдет через несколько лет эксплуатации, но водяной подогрев используется десятилетиями, за это время микротрещины достигают критических размеров.

Негативное явление усиливается за счет того, что шланги нельзя изгибать под малыми радиусами, минимальное расстояние между линиями составляет 15 см. В результате основание прогревается неравномерно, особенно в период включения. А это еще больше увеличивает риски отрыва плитки.

В связи с такими особенностями водяного подогрева в настоящее время его используют очень редко, предпочтение заслуженно отдается электрическому способу. В качестве примера теплого пола под керамическую плитку мы рассмотрим вариант с карбоновыми матами.

Инструкция по монтажу карбонового отопления под плитку

Для начала следует узнать о физических особенностях карбоновых матов, это поможет выбрать правильную технологию установки плитки.

В обыкновенных проводниках тока сопротивление возрастает по мере повышения температуры, чем она больше, тем больше энергии используется и тем больше выделяется тепла. Когда потребление достигает своего максимума, дальнейшее регулирование осуществляется за счет понижения силы тока регулятором. Такие физические явления происходят одновременно по всей длине проводников.

Инновационные карбоновые обогреватели имеют уникальное свойство – по мере повышения температуры уменьшается мощность, соответственно, понижается температура нагрева. Каждый карбоновый элемент в одном месте может иметь разную температуру. Такая особенность дает возможность размещать мебель на полу с электрическим подогревом без каких-либо ограничений. Во время установки матов нет необходимости учитывать расположение предметов на полу, подогрев предусматривается по всей площади.

Характеристики матов немного изменяются в зависимости от их технических параметров, в таблице мы дадим средние значения.

Изменение мощности в зависимости от температуры происходит за счет сложных физических явлений, описывать их нет необходимости.

Цены на теплый пол TeploTex

теплый пол TeploTex

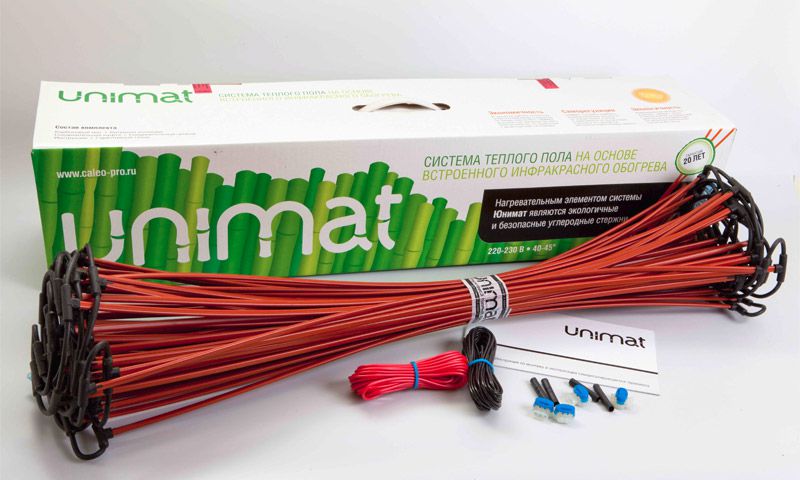

В состав комплекта входит карбоновый мат, провода типа ВВГнг для соединения нескольких матов, соединительные и концевые комплекты, гофрированная трубка для термодатчика, термодатчик и пульт управления.

Для проведения работ понадобятся плоскогубцы, ножницы, монтажный нож, рулетка, приспособление для зачистки проводов, обжимные клещи, отвертка, скотч, технический фен. В комплект входит теплоотражающий материал пенофол или изолон, производители рекомендуют их использовать, но ниже мы немного остановимся на целесообразности применения теплоотражающего материала.

Пол должен укладываться на подготовленную и качественно утепленную поверхность, перед началом работ уберите с нее строительный и иной мусор.

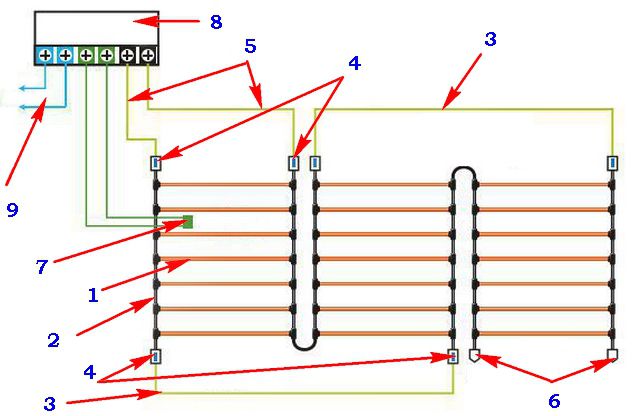

Мы дадим типичную пошаговую инструкцию монтажа карбонового мата, а в конце расскажем о замечаниях профессионалов. Решайте сами, каким образом поступать.

Шаг 1. Снимите размеры помещения. Мы уже упоминали, что карбоновые маты можно укладывать по всей поверхности, размеры, тип и расположение мебели никакой роли не играют. Согласно полученным данным определите количество матов.

Шаг 2. Определитесь с местом установки пульта управления. Лучше всего его размещать рядом с выключателем света.

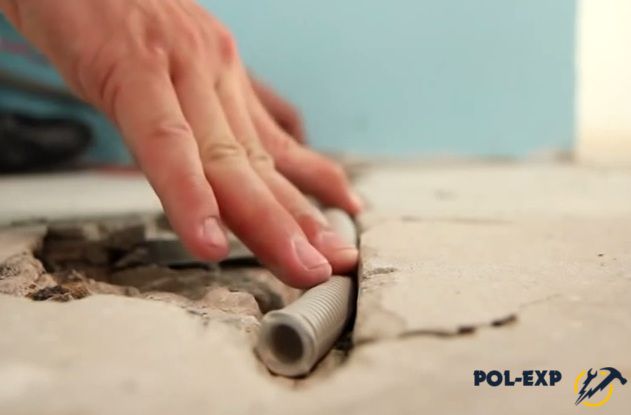

Проштробите в стенах и основании пола канавки для монтажа датчика температуры пола и токопроводящих кабелей. Если нужно, то сделайте отверстие под разводную коробку.

Шаг 3. Уложите теплоизолирующий материал, места стыков заделайте скотчем. Следите, чтобы он лежал ровно без перегибов и извилин. Прикрепите его к основанию клеем, степлером или двухсторонним скотчем. Способ фиксации выбирайте с учетом характеристик основания.

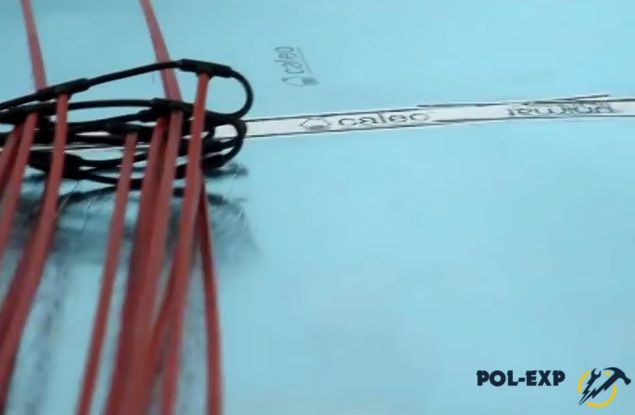

Шаг 4. Приступайте к раскладке и фиксации карбонового мата. Начинать расстилать следует со стороны установленного терморегулятора. В месте разворота нужно разрезать соединительный провод. Разрезать его следует только посредине, в дальнейшем концы зачищаются и соединяются между собой прилагаемой в комплекте электроарматурой.

Важно. Общая длина полос мата не может превышать 25 м. Если для помещения требуется больше элементов, то последующие будут подключаться отдельно.

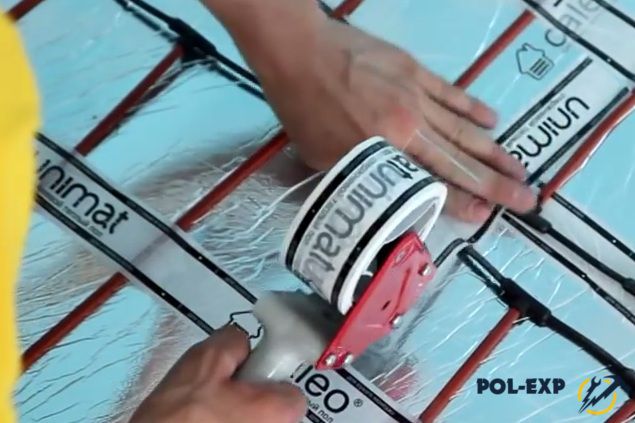

Шаг 5. Для исключения вероятности сдвига карбоновых матов во время выполнения дальнейших работ нужно зафиксировать их к поверхности скотчем. Следите, чтобы карбоновые стержни не пересекались, это правило касается монтажа любого типа теплого пола.

Шаг 6. Приступайте к подключению и изоляции карбоновых матов. Для соединения нужно использовать провода ВВГнг, при этом пользуйтесь специальным приспособлением для снимания с концов изоляции. Удалять ножом не рекомендуется, во время неумелых действий можно немного надрезать провод. Со временем он в месте повреждения перегорит, придется снимать плитку для ликвидации неисправности.

На зачищенные концы наденьте специальную гильзу в термоусаживаемой трубке.

Обжимными клещами прочно сожмите гильзу, проверьте прочность соединения вытаскиванием проводов. Они должны сидеть прочно без всяких шатаний.

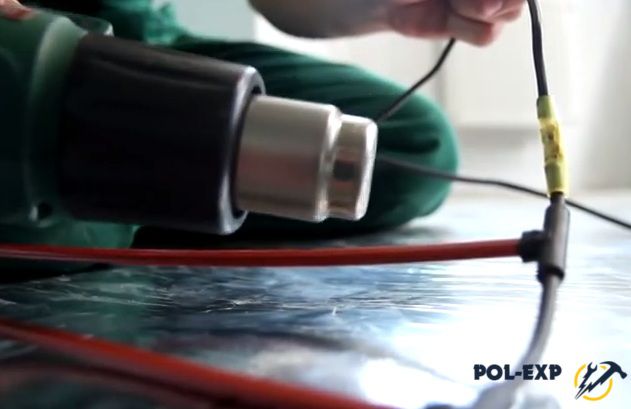

При помощи технического фена нагрейте трубку, она плотно сожмет изоляцию кабеля. Не перегревайте ее, работайте осторожно. Вторую термоусаживаемую трубку сдвиньте на место соединения и также нагрейте. За счет этого каждое соединение имеет двойную изоляцию и надежную защиту от попадания влаги.

Прогрев гильзы феном

Трубка, которую прогревают феном так же, как и гильзу

Шаг 7. Подключение терморегулятора. Подключение делайте согласно прилагаемой к устройству инструкции. Контакты плотно затягивайте. После первого затягивания повторите операцию, это обеспечит максимально плотный контакт элементов.

Шаг 8. Острым концом монтажного ножа проделайте отверстия в теплоотражающем материале, они нужны для улучшения контакта выравнивающей стяжки с основанием. Отверстия следует делать между карбоновыми проводниками. Работайте осторожно, не повредите изоляцию. Отверстия должны располагаться в шахматном порядке на расстоянии примерно 30 см друг от друга.

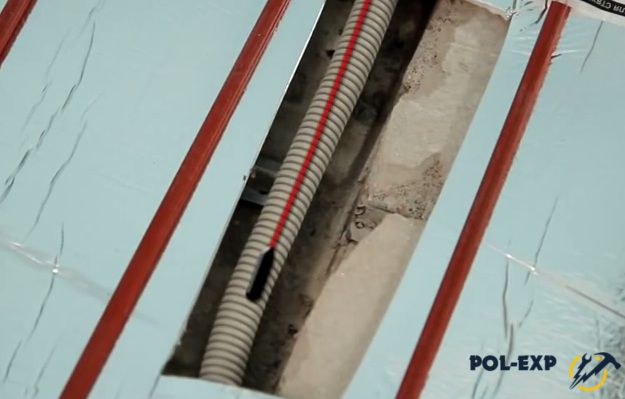

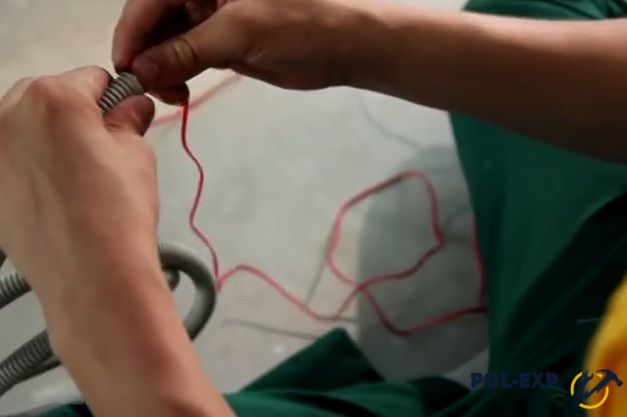

Шаг 9. Установите датчик температуры пола. Для этого проденьте его в гофрированную трубку, открытый конец трубки закройте специальной заглушкой. Трубка нужна для того, чтобы в случае необходимости датчик можно было без проблем поменять. Уложите трубку в ранее подготовленный паз в основании пола. Датчик должен располагаться примерно посредине между карбоновыми стержнями.

Практический совет. Датчик намного легче устанавливать при помощи мягкой металлической проволоки. Вначале просуньте в шланг ее, затем к одному концу привяжите провода датчика и вытягивайте проволоку до тех пор, пока он не займет свое место.

Если в основании канавка не подготовлена, то датчик можно устанавливать без трубки, при помощи скотча зафиксируйте его положение.

Шаг 10. Подключите провода датчика к соответствующим клеммам терморегулятора. При помощи тестера проверьте правильность всех соединений.

Шаг 11. Включите системы на 5–10 минут, проверьте исправность.

Если все в норме, то можно приступать к дальнейшим работам.

Укладка плитки

Плитку следует укладывать на цементную стяжку толщиной 2–3 см. Чем больше толщина, тем больше теплоемкость пола, но одновременно увеличивается время нагрева. Перед укладкой плитки нужно подготовить стяжку. Делать ее можно наливным методом или традиционным с использованием цементно-песчаного раствора, маяков и правила. Подробно рассказывать о технологии нет надобности, она широко известна, а вот дать профессиональные советы по особенностям технологии теплых полов есть необходимость.

Профессиональным строителям непонятно, зачем нужен тонкий фольгированный теплоизолирующий материал типа пенофол. Производители обосновывают его применение тем, что он дополнительно теплоизолирует основание и отражает инфракрасные лучи. Это очень сомнительная аргументация. Почему?

Теплопередача происходит за счет трех явлений: теплопроводности, конвекции и теплового излучения. Первый способ осуществляется при прямом контакте тел с различной температурой, второй из-за перемещения горячих и холодных потоков воздуха и третий за счет излучения инфракрасных лучей. Если эффективность первых двух способов не зависит от температуры тела, то количество инфракрасных лучей с учетом температуры возрастает в геометрической прогрессии. Тело с температурой 20–30°С излучает мизерное количество инфракрасных лучей, соответственно, и отражать нечего. Электрические провода плотно соприкасаются со стяжкой и передают ей максимум тепла, а незначительное количество инфракрасных лучей поглощается тем же раствором. Эффективность фольги в случае полов с подогревом приближается к нулю, лишние потери времени и денег.

Но и это еще не все. Пенофол – очень мягкий материал с толщиной утеплителя до 5 мм. Такая толщина никакого заметного эффекта теплосбережения не дает, это следует знать. Кроме неэффективности, пенофол приносит прямой вред. Во время изготовления основания он неравномерно прогибается, между тонкой стяжкой и плитами перекрытия появляются пустоты. Как следствие, стяжка трескается и плитка отслаивается.

В последнее время все популярнее становится делать подогрев теплого пола. Дело не столько в моде, сколько в комфортных ощущениях — очень приятно в морозную или слякотную погоду ощущать тепло под ногами. Особенное удовольствие — становиться на теплую плитку. Теплый пол под плитку делают на основе водяного или электрического теплого пола. В этой статье речь пойдет об электрических нагревательных элементах, правилах и особенностях их укладки.

Кроме нагревательного элемента теплый пол комплектуется датчиком температуры и терморегулятором. Терморегулятор устанавливается на стену, к нему подключается датчик температуры, чувствительный элемент которого заливается в стяжку на расстоянии не менее 60 см от стены.

Может ли работать теплый пол без терморегулятора? Может, но расход электроэнергии будет большим, и очень высока вероятность того что из-за перегрева он выйдет из строя. Такой теплый пол под плитку будет неэкономичным и недолговечным. Потому лучше потратить некоторое количество денег при монтаже, но сэкономить при эксплуатации. Кстати, терморегуляторы есть простые — механические, есть посложнее — электронные, есть программируемые. Последние — самые дорогие, но именно они дают более высокий уровень комфорта — вы можете выставить время включения подогрева пола под свой график. Будете экономить деньги, но жить с комфортом.

Какой нагревательный элемент лучше укладывать под плитку

Под напольную плитку лучше всего уложить греющий кабель или кабельные маты. По сути это одно и тоже, но в разном исполнении. Еще можно использовать карбоновые маты, но они дороги, а технология изготовления отработана плохо — они быстро выходят из строя. Давайте чуть подробнее остановимся на всех вариантах.

Греющий кабель под плитку

Греющие кабели бывают двух видов — резистивные и саморегулирующиеся. Резистивные всегда выделят на всем своем протяжении одинаковое количество тепла, а при перегреве могут перегореть. Потому необходимо следить чтобы сверху над кабелем не было ковров, не ставились надолго сумки, другие объемные предметы, ухудшающие теплоотвод. Для кабеля, уложенного в стяжку, это не так критично, потому что тепло распространяется по всей стяжке, но перегрев все-таки возможен, так что за этим надо следить. Тем не менее, если не знаете каким сделать теплый пол под плитку, подогрев которой будет служить основным источником тепла, один из вариантов — резистивный кабель. Это — самый недорогой вариант.

Еще стоит помнить, что резистивный греющий кабель бывает однопроводным и двухпроводным. Второй вариант несколько дороже, но проще в укладке — на терморегулятор надо заводить только один конец (у однопроводных — два).

Саморегулирующиеся греющие кабели способны изменять количество выделяемого тепла в зависимости от собственной температуры. Чем сильнее они нагреваются, тем меньше тепла выделяют. Потому перегреться, в принципе, не могут. Но могут выйти из строя. Так что сделать теплый под под плитку из саморегулирующегося кабеля — неплохой вариант, если вы согласны заплатить за греющий элемент немного больше (примерно на 30%).

Недостатком обоих вариантов является необходимость раскладывать и закреплять кабель по схеме, что увеличивает время монтажа.

Наиболее распространенные схемы укладки греющих кабелей — змейка и улитка. Если делать теплый пол пол под плитку, скорее всего вам придется укладывать его змейкой. Только надо помнить об особенностях каждого их кабелей — при использовании резистивного кабеля план раскладки разрабатывается таким образом, чтобы под мебелью или крупной бытовой техникой кабель не проходил. С саморегулирующимся кабелем это не критично, но помогает уменьшить расходы — смысла подогревать мебель или технику нет.

Есть еще один отрицательный момент использования греющего кабеля — при повреждении греться перестает весь кусок кабеля целиком. При этом поиск неисправностей практически невозможен — все спрятано под плиткой. Но, надо сказать, что качественные кабели просто так не перегорают. Их можно повредить во время каких-либо работ. Это да. По другим причинам выход из строя — скорее исключение. Сделанный по правилам кабельный теплый пол под плитку работает на протяжении многих лет без сбоев.

Кабельные маты

Кабельные маты — это те же греющие кабели, но меньшего диаметра (4 мм против 7 мм обычных греющих кабелей), закрепленные на полимерной сетке. Такая форма выпуска значительно ускоряет монтаж. Маты просто раскатывают на подготовленное основание по разработанному плану, по ним сверху можно класть плитку на плиточный клей. В таком случае сделать теплый пол под плитку можно за день (если основание готово).

Основное правило укладки кабельных матов — резать кабель нельзя, сетку — можно

Принцип создания плана раскладки кабельных матов такой же — подогрева под бытовой техникой и мебелью не делают. раскатывать маты можно как вдоль длинной стены, так и поперек. Больше зависит это от выбранного места расположения терморегулятора.

Недостаток этого способа — система получается не очень инерционной. С одной стороны это хорошо — быстро пол нагревается. С другой — плохо. Также быстро он и остывает при выключении. Вывод — кабельные маты лучше использовать для повышения комфорта, а не для основного отопления. Если теплый пол под плитку вам нужен для повышения комфорта — выбор однозначный. Вам лучше использовать кабельные маты.

Можно сделать теплый пол под плитку с инфракрасным подогревом. Для этого используют карбоновые маты. Внешне они похожи на связанные между собой стержни. Внутри стержней находится карбоновая паста. Если через нее пропустить ток, она излучает тепло в инфракрасном диапазоне.

Способ укладки такой же, как у кабельных матов, да и технология такая же. Надежность таких матов должна быть выше, так как подключены к проводникам они параллельно, и при выходе их строя одного из стрежней, остальные продолжают работать. Но, по опыту эксплуатации, оказалось, что карбоновые стержни очень быстро отгорают в местах их крепления к электрическим проводникам. Так что через какое-то время подогрев становится неэффективным. Именно этот факт и высокая цена, являются основным недостатком. Возможно, через некоторое время проблему решат, и можно будет делать теплый под под плитку с карбоновыми матами. Пока этот вид обогревателя лучше не использовать.

Почему не стоит использовать инфракрасную пленку

Еще один вариант электрического подогрева пола — карбоновая пленка. Она тоже излучает тепло в инфракрасном диапазоне, но класть ее под плитку не стоит. Есть несколько причин. Первая — пленка отделяет слой клея и уложенную на него плитку от основания. В результате, при изменениях температуры, могут появиться взбухшие участи, плитка отвалится. Некоторые производители делают карбоновую пленку с перфорацией. Это улучшает ситуацию, но полностью проблему не решает- плитка отваливается.

Инфракрасная пленка — обычная и перфорированная

Вторая причина — цементно-песчаный раствор и плиточный клей разъедают пленку. Через некоторое время от нее остаются лишь лохмотья. Разрушение пленки ведет к нарушению электрических цепей, подогрев просто перестает работать. Пленочный пол — отличный вариант под ламинат или линолеум, но не под плитку.

Пирог теплого пола под плитку

Чтобы подогрев пола был эффективным и экономным, необходимо основание хорошо утеплить. Утепление необходимо независимо от того, частный дом или квартира в многоэтажке, бетонное основание или деревянное. Без утеплителя расходы на подогрев пола будут высокими, так как придется еще отапливать подпол или соседей снизу.

Утепление — обязательный этап, если требуется экономный обогрев

На бетонном основании

Лучший вариант утеплителя в стяжке — вспененный пенополистирол. Он дороже, чем пенопласт, но в разы лучше по характеристикам. Также подойдет вспененное стекло в любом его варианте — плиты, гранулы, стружка.

Толщина утеплителя зависит от условий (в частном доме зависит от устройства пола, климатической зоны, в квартирах — отапливаемое внизу помещение или нет), высчитывается в каждом конкретном случае. В среднем, для частных домов требуется пенополистирол толщиной 5-7 см, для квартир от второго этажа и выше — 2-3 см.

Сравнительная эффективность пенополистирола с другими материалами

Бетонное основание подготавливают — удаляют сор, пыль. Пенополистирол и вспененное стекло в плитах укладываются на ровное основание, потому, если ест перепады более -3 мм на квадратный метр, их удаляют (стесывают, замазывают) или заливают выравнивающую стяжку.

Подготовленное основание покрывают слоем гидроизоляции (обмазочные или пленочные материалы — по выбору), сверху кладут утеплитель. Плиты укладывают плотно, так чтобы швы не совпадали (вразбежку, как при кирпичной кладке). Если слоев утеплителя два, швы первого ряда должны перекрываться плитами второго.

На уложенный утеплитель кладут армирующую сетку (из проволоки диаметром 3 мм, с ячейкой 10*10 см), заливают стяжкой. Минимальная толщина стяжки 3 см. После созревания стяжки можно приступать к укладке теплого пола и плитки.

По лагам

В частных домах пол чаще всего делают на лагах. В этом случае под теплый пол под плитку также лучше использовать утеплитель — пенополистирол или вспененное стекло. Эти материалы не гниют, не проводят влагу, не деформируются под нагрузкой. Ими заполняют пространство между лагами, покрывается все слоем гидроизоляции (пленочной).

На лаги настилают черновой пол, поверх которого кладут влагостойкий листовой материал (фанеру, ГВЛ или ОСБ). Желательно — в два ряда с разбежкой швов. Во влажных помещениях (ванная, баня, кухня) нужна дополнительная гидроизоляция. Лучше — обмазочная. При выборе состава необходимо смотреть, чтобы он был совместим с древесными изделиями и строительными клеевыми смесями. На подготовленное таким образом основание можно укладывать греющие элементы теплого пола и плитку.

Расчет мощности теплого пола

Теплый пол может быть использован как дополнительный источник тепла — для повышения комфорта, а может быть основным отоплением. Подход к выбору мощности при этом разный. В первом случае берут нагревательные элементы средней мощности — чтобы даже в холода они не работали на пределе возможностей.

В случае использования теплого пола как основного источника тепла требуется расчет. Для него необходимо знать два параметра:

• потери тепла в помещении;
• площадь, на которой будет расположен греющий элемент.

Определить потери тепла в помещении можно по специальной методике расчета. Эта услуга предоставляется специализированными конторами. Но можно ориентироваться на средние показатели. Они приведены в таблице. Только стоит учесть, что это — для помещений со средними теплопотерями в средней полосе России.

Площадь обогрева обычно меньше общей площади помещения, так как нагревательные элементы не располагаются под мебелью и бытовой техникой. Потому занимаемое ими пространство просто вычитается.

Как найти количество и мощность матов под плитку

Далее берем теплопотери помещения, делим на найденную отапливаемую площадь, получаем минимальную мощность, которую должен выдавать квадратный метр теплого пола. В соответствии с этим выбираем нагревательный элемент. В случае с матами это просто — производители указывают какое количество тепла выдает квадратный метр. Необходимо брать с запасом 25-30% от найденного числа. Этот запас нужен на время аномальных холодов, а также для того, чтобы нагревательные элементы не работали на пределе возможностей. Такой режим работы сокращает срок их эксплуатации.

Как найти длину греющего кабеля

Если использовать решено греющий кабель, надо высчитать какое его количество потребуется. Для этого теплопотери помещения умножаем на 1,3 (это запас в 30%), затем делим на мощность одного метра выбранного греющего кабеля (есть в технических характеристиках). Получаем необходимый метраж. Эту цифру надо будет использовать при разработке схем укладки — кабеля должно быть не меньше.

Технология монтажа теплого пола под плитку

Если основание готово — пол утеплен, поверхность ровная, очищенная от пыли и мусора, можно начинать монтаж теплого пола. Клей для плитки нужно брать специальный — для теплого пола. Он имеет лучшие характеристики по теплопроводности. В технологии укладки кабельных/карбоновых матов и кабеля в муфтах есть разница.

Если используем маты

Есть два способа сделать теплый пол под плитку с кабельными матами. Первый — более правильный, но затратный и инерционный, второй — требует меньше денег, но больше времени. Сначала опишем «правильный» монтаж матов:

В описанном случае идет большой расход плиточного клея, а он недешевый. Система получается инерционной — греться будет долго. Есть другой вариант — нанести на обработанный пол 4-5 мм клея, расстелить мат, «утапливая» его в клее. Сверху нанести еще слой 3-4 мм. Через двое суток или больше можно класть плитку. Этот способ требует большего количества времени, но снижается расход плиточного клея, прогреваться пол будет быстрее.

Особенности укладки греющего кабеля

По той же технологии укладывается греющий кабель. С той только разницей, что можно использовать не клей, а цементно-песчанный раствор (лучше — с добавками для повышения теплопроводности). Толщина слоя — не менее 3 см (максимальная — 7 см). После схватывания стяжки (порядка 7 дней при температуре выше +20°C) можно класть плитку.

Кабель надо выкладывать по выбранной схеме, с определенным расстоянием, для этого используют полосы-фиксаторы. Их прибивают к основанию с шагом 50 см, раскладывая кабель, зажимают его при помощи лепестков-фиксаторов. При раскладке кабеля сначала монтажные концы выведите к терморегулятору, закрепите их там. Потом можно укладывать все оставшееся.

Теплый пол под плитку: электрическое подключение

Перед началом монтажа греющих кабелей или матов первым делом проверяете сопротивление. Оно должно совпадать с указанным в паспорте. Допустимы небольшие отклонения — погрешность приборов и разная температура. Но разница не должна быть критической. Если все нормально, можно начинать монтаж.

Как уже говорили, сначала заводятся «холодные» концы греющих кабелей к установленному терморегулятору, затем раскладывается кабель или маты. При этом надо продумать порядок действий так, чтобы не пришлось ходить по кабеля — делать это категорически нельзя. Кстати, ходить надо в обуви на мягкой подошве и следить за инструментами.

Теплый пол под плитку — подключение к терморегулятору

На каждом терморегуляторе гнезда подключения подписаны. Кроме того есть подробная инструкция, где написано что и куда подключать. В общем, порядок такой:

1. Подключается датчик температуры к гнездам NTC.
2. К клеммам подписанным «LOAD» или со схематическим изображением сопротивления подключаем холодные концы кабеля. Если их несколько — «садим» параллельно.
3. К клеммам обозначенным L и N подключаем фазу и ноль соответственно.

Порядок подключения именно такой — питание подаем в последнюю очередь, предварительно убедившись что автомат на щитке отключен. Теперь вы знаете, какой теплый пол под плитку лучше в каком случае, как его укладывать и подключать.

Наверное, ни один из материалов для финишного напольного покрытия не сравнится по по пулярности с керамической плиткой, если речь идет о помещениях с повышенным уровнем влажности, или в которых на пол с большой долей вероятности может попасть вода. Ванные, душевые, бани и сауны, кухни, санузлы, прихожие – типичные места, для которых лучше плитки материала не сыскать. Такое покрытие отличается высокой гигиеничностью, прочностью, износостойкостью, очень внушительным сроком эксплуатации, водонепроницаемостью, отлично поддается уборке с использованием практически любых моющих составов бытовой химии.

Одно лишь порой удерживает хозяев – плитку никак не назовешь «теплым » материалом. Летом об этом недостатке вспоминать не приходится, но вот с наступлением холодов ходить по такому покрытию босыми ногами или в легкой домашней обуви становится не всегда приятно. Однако, современные строительные технологии дают возможность свести на нет этот негативный момент. Речь идет , конечно же, о теплых полах. Но вот только человеку, впервые берущемуся за подобное дело, нужно для начала уметь разбираться в их разновидностях и в особенностях укладки. Итак, вопрос с татьи будет поставлен так: теплый пол под плитку какой лучше. и какой проще будет в монтаже, надежнее в эксплуатации в тех или иных условиях.

По большому счету , на полу, который предполагается облицевать керамической плиткой, можно с учето м м ножества важных нюансов применить любую из существующих систем подогрева. Рассмотрим их в следующей последовательности :

• Водяной теплый пол — с укладкой контура труб от системы отопления.
• Электрические теплые полы с резистивной системой нагрева.
• Электрические обогревательные системы с инфракрасным принципом передачи тепловой энергии.

Водяной теплый пол под плитку

Водяной теплый пол представляет собой контуры труб, размещенные в бетонной стяжке пола, по которым циркулирует теплоноситель из автономной или центральной системы отопления. Такой вид подогрева пола может и применяться в качестве основного источника тепла, и выступать в роли дополнительного. Бетонная стяжка, если она залита правильно, с тщательным выравниванием поверхности, сама по себе является отличным основанием для укладки любого типа керамической плитки.

Типовая схема водяного теплого пола

Примерная схема устройства водяного тёплого пола под плитку показана на представленной схеме:

1 – обязательный слой термоизоляции. Важно все сделать так, чтобы до минимума свести абсолютно ненужный расход энергии на прогрев основания теплого пола – так, чтобы основной поток уходил вверх, на отопление помещения. Особенно важно это на первых этажах, с полами по грунту или имеющими внизу неотапливаемые цокольные (подвальные) помещения. В многоэтажной застройке вопрос стоит менее остро, но обогревать плиту перекрытия тоже не стоит. Термоизоляция может быть однослойной или многослойной, в зависимости от потребностей и возможностей, быть исполнена из различных утеплительных материалов – от керамзита до пенополистирола или рулонного фольгированного пенополиэтилена.

2 – армирующий слой, который может одновременно являться основой для крепления труб водяного отопительного контура. Нередко применяется и иная схема крепления труб и армирования – об это будет сказано ниже.

3 – контур труб, по которым циркулирует теплоноситель.

4 – устройства ввода водяного контура и регулировки температуры нагрева поверхности пола.

5 – Обязательная бетонная стяжка, полностью закрывающая проложенные контуры труб. Она играет роль отнюдь не только прочной основы для настила финишного покрытия (укладки плитки). Одно из ее ключевых предназначений – стать мощным аккумулятором тепловой энергии. Получая нагрев от проложенных в ее толще труб, она равномерно распределяет тепло по всей поверхности, передавая его финишному керамическому покрытию. Хорошо прогретая основа способна очень долго удерживать тепло, постепенно отдавая его в помещение, что способствует экономии расходуемых на отопление энергоресурсов. Толщина стяжки должны быть в пределах 30 ÷ 60 мм.

6 – при необходимости, стяжка теплого пола может быть идеально выровнена наливным самонивелирующимся строительным раствором. Впрочем, для укладки керамической плитки идеально гладкая плоскость и не требуется – если точно соблюдена горизонтальность стяжки, то мелкие погрешности несложно устранить с помощью строительного клея уже в ходе укладки кафеля.

7 – керамическая плитка, укладка которой завершает процесс отделки теплого пола.

Как выбрать и правильно уложить керамическую плитку?

Для полов, особенно в помещениях с повышенной влажностью, подойдет не всякая керамическая плитка, то есть необходимо уметь разбираться в ее типах, классификации, маркировке. При правильно сделанном выборе материал подойдет уже для практически любого вида теплого пола.

Основные комплектующие для водяного теплого пола

Утеплительные маты

Как уже говорилось, водяной теплый пол только в том случае будет эффективен, если монтируется на на дежно термоизолированном основании. Для этого чаще всего применяют готовые утеплительные маты того или иного типа.

• Тонкие рулонные

Самостоятельно в конструкции водяного теплого пола применятся нечасто – только лишь при условии, если пол сам по себе уже достаточно утеплен . В этом случае используются так отражающая подложка перед укладкой контуров и заливкой стяжки. Фиксация труб в таком варианте чаще всего проводится на арматурную сетку или на закрепленные к поверхности чернового пола «гребенки ».

Фиксация труб с помощью монтажной «гребенки»

• Плиты из экструдированного пенополистирола.

Удобны в работе, так как у многих есть ламельные части, позволяющие укладывать плиты в единое, почти монолитное покрытие. Обладают отличным термоизоляционным эффектом. Высокая прочность материала позволяет с легкостью выдерживать и вес с тяжки с трубами, и динамические нагрузки при эксплуатации.

Недостаток – нет собственной гидроизоляции, которую придется выполнять отдельно. Часто применяются в качестве первого слоя утепления, поверх которого укладываются дополнительные маты.

• Фольгированные гидроизолированные пенополистирольные маты, предназначенные именно для теплых полов.

Вот с ними работать уже значительно удобнее. Могут выпускаться в виде «книжек-раскладушек» или же по типу «тракторной гусеницы » — раскатываться по по верхности пола. Мало того, что они при раскладывании создают единую, поверхность, с очень плотно подогнанными соседними блоками, практически безо всяких зазоров – у них еще есть и фольгированный слой, который одновременно исполняет функции и термоотражателя, и гидро — пароизоляционного барьера. Многие из моделей, кроме того, имеют по краю специальную самоклеящуюся ленту – для практически герметичного стыкования соседних матов между собой.

Поверхность имеет разметочную сетку, а крепить трубу удобно хомутами-«гарпунами»

Еще одно важное удобство – нанесенная на их поверхности сетка, значительно упрощающая процесс разметки и раскладки труб отопительного контура. А фиксировать трубы здесь можно по-разному – так же , как уже упоминалось выше – с подвязкой к арматурной сетке или с помощью гребенок , либо с использованием специальных хомутов с наконечниками гарпунного типа , которые отлично удерживаются в пенополистироле.

• Профильные маты с фиксаторами-бобышками.

Если все уже упомянутые маты могут использоваться для утеплительных работ и на других участках или с иными типами «теплого пола», то эти – специально созданы для водяных обогревательных контуров. Они сочетают в себе сразу четыре функции:

— Утеплительный слой из экструдированного пенополистирола дает отличный термоизоляционный эффект. Толщина утеплителя может быть разной – от совсем тонких матов, в 5 ÷ 10 мм, до 50 ÷ 70. Одним словом, можно подобрать для конкретных потребностей в термоизоляции базовой поверхности пола.

— Фигурные выступы–бобышки делают укладку даже самых сложных «рисунков» контура и фиксацию труб – простым и понятным занятием. Никаких дополнительных крепежных элементов понадобиться не должно.

— Верхнее полимерное покрытие матов становится великолепный гидро — пароизоляционным слоем, столь необходимым для водяных тёплых полов. Специальные соединительные полосы по двум краям (показаны на рисунке стрелками) позволяют выложить из матов абсолютно герметичное покрытие.

— Профильная, ребристая поверхность получающегося покрытия позволяет обойтись без использования дополнительного армирования стяжки, особенно, если используется строительный раствор с пластификаторами и микрофиброй.

У этих матов, пожалуй, только один условный «недостаток» — это высокая цена. Но если позволяют средства , то без колебаний стоит выбрать их.

Трубы для теплого пола

Примерная технология монтажа водяного теплого пола

Технологические приемы при укладке теплого водяного пола могут несколько различаться – в зависимости от типа применяемых комплектующих. Но, тем не менее , базовая схема примерно одна.

Иллюстрация	Краткое описание операции
	Прихожая дома, в которой необходимо сделать теплый пол перед тем, как облицевать ее плиткой. Предполагается, что основа пола не нуждается в ремонте.
	Первая обязательная операция – тщательная уборка базовой поверхности от мусора, камешков, всего того, что может повредить гидроизоляционную пленку. После уборки самым разумным будет хорошенько прогрунтовать поверхность составом глубокого проникновения.
	Вся поверхность пола застилается плотной полиэтиленовой пленкой, толщиной 200 мкм. Обязательно делается припуск на стены не менее 50 мм.
	На стыках листов делается нахлест порядка 100 ÷ 150 мм, который поверху проклеивается водостойким строительным скотчем.
	По всем вертикальным поверхностям – стенам, колоннам, проемам вдоль пола приклеивается демпферная лента. Обычно у нее с тыльной стороны есть клеевая полоса, защищенная подложкой. Следует приклеивать ленту так, чтобы припуск полиэтиленовой пленки на стенах попал под нее.
	Поверхность пола готова к укладке термоизоляционного слоя.
	Производится укладка утеплительных матов. Обратите внимание – на демпферной ленте на внешней ее стороне должна быть полиэтиленовая «юбка». При укладке панелей вдоль стен она должна оказаться сверху них. Зафиксировать ее необходимо тем же водостойким скотчем.
	У матов могут быть пазо-гребневые или ламельные замки – это существенно упрощает процесс укладки. Панели укладываются "в разбежку", так, чтобы поперечные стыки в соседних рядах не совпадали.
	Первый слой утеплителя уложен. Чтобы усилить эффект термоизоляции и облегчить укладку труб, прямо поверх него будет укладываться второй слой – маты с полимерным покрытием и с монтажными бобышками.
	Укладка профильных матов проводится примерно по такой же схеме. Отличия – при их обрезке нельзя смещать ряды расположения бобышек – это следует учитывать при раскрое. Такие маты также имеют систему замков, что упрощает их укладку.
	После того, как вся поверхность застелена, можно переходить к укладке контура труб в соответствии с заранее разработанной и вычерченной схемой.
	Качественные маты прекрасно выдерживают вес человека, поэтому трубу можно аккуратно по мере раскладки вдавливать в пазы ногой, обутой в обувь с мягкой подошвой. Труба отлично входит в пространство между бобышками и надежно фиксируется в них.
	На самых крутых с минимальным радиусом изгиба целесообразно трубу дополнительно зафиксировать еще и парой-тройкой хомутов.
	Пол с уложенным контуром готов к заливке стяжки.
	Для полноты картины – особенности укладки контура труб на фольгированный утеплитель. Пол в данном случае не требует особой термоизоляции (снизу находится хорошо отапливаемое помещение), поэтому мастера ограничились после гидроизоляции и приклеивания демпферной ленты лишь застилкой поверхности фольгированным пенополиэтиленом.
	На пол укладывается металлическая арматурная сетка. Ее отдельные участки связываются между собой проволочками.
	Раскладка труб идет по схеме, а фиксируются они к прутьям сетки с помощью пластиковых хомутов-затяжек.
	Пол также готов к дальнейшим операциям по заливке стяжки. Но есть еще одно важное условие для продолжения строительных работ – контур должен быть подключен к сети отопления, опрессован, то есть проверен на отсутствие даже малейших протечек. Затем давление в трубах с испытательного снижается до рабочего – и лишь затем можно приступать к стяжке.
	Выставляется система маячков. Это лучше всего делать тонкими профилями, выставляя их на горки бетонного раствора. Толщина стяжки – не менее 30 мм. Ни в коем случае не применяйте гипсовые смеси из соображений ускорения процесса – стяжка и горки под маячками должны быть из однородного материала с равными физическими свойствами, иначе в дальнейшем могут быть весьма нежелательные последствия.
	Цементно-песчаный раствор для стяжки лучше всего модифицировать фиброволокнами и пластификатором. При укладке бетона обязательно следует добиться максимальной плотности, чтобы нигде не оставить воздушных пузырей. Особое внимание уязвимым участкам – вдоль труб, гребенок, креплений и других деталей.
	Залитую и разровненную стяжку необходимо через 4 ÷ 6 часов укрыть полиэтиленовой пленкой, чтобы не допустить пересыхания и появления трещин. Снять пленку можно будет через неделю – бетон наберет к тому времени достаточную прочность.
	Одновременно с этим можно по периметру срезать выступающий край демпферной ленты.
	Через 15 дней после заливки рекомендуется включить систему отопления, так, чтобы на входе в уложенный контур было не более 27°С. Ко всем дальнейшим работам (укладке плитки) и к эксплуатации теплого пола в рабочем температурном режиме можно переходить не ранее, чем через 4 недели.

Какие можно сделать выводы?

Итак, после того как были рассмотрены основные понятия о водяном обогрева пола под плиткой, можно сделать некоторые обобщения.

Бесспорно, в вопросах экономичности в эксплуатации этот вид теплого пола выигрывает у всех своих «собратьев». Система, при правильном ее монтаже и использовании качественных комплектующих, эффективна, способна создать и поддерживать комфортный микроклимат в доме. Однако, имеется немало нюансов, которые могут или в какой-то мере ограничить, усложнить ее создание, или даже сделать невозможным.

Очень проблематично делать теплые водяные полы в многоэтажной застройке, и тому есть сразу несколько причин:

• Вернемся опять к примерной схеме водяного пола.

• Общая толщина всего «пирога» получается весьма внушительной – утеплитель, стяжка плюс не менее 10 мм «съест» еще само плиточное покрытие. В итоге получится подъем уровня пола минимум на 70 ÷ 100 мм – и это в самом лучшем случае. Готовы ли хозяева в условиях стандартной квартиры пойти на такое? Мало того, обычно плитка укладывается, как уже говорилось, во влажных помещениях – ванных, санузлах и т.п ., где рекомендовано уровень пола делать ниже, чем в коридоре или в комнатах. Таким образом, «вписаться» в эти нормы будет очень сложно.
• Конструкция водяного теплого пола, покрытого кафелем, всегда предполагает массивную теплоаккумулирующую стяжку. Значит, на межэтажные перекрытия ляжет весьма значительная дополнительная весовая нагрузка, на которую они могут и не быть рассчитаны.
• Если хозяева планируют подключение теплого пола к централизованной системе отопления, то должны знать, что это не так просто — их могут ждать неприятные «сюрпризы». Во-первых, температуры теплоносителя в батареях и контурах подогрева пола – существенно различаются, значит, потребуется установка достаточно сложного и дорогостоящего оборудования регулировки. Во-вторых, управляющие компании могут попросту запретить производить отбор тепла из стояков отопления, чтобы не нарушать сбалансированность центральной системы. В-третьих, если разрешение и будет получено, то, скорее всего, будут выставлены достаточно жесткие технические условия, с обязательной установкой сложного регулировочного оборудования и приборов учета потребления тепловой энергии.

Желаете подключить теплый пол к центральной системе отопления?

Нельзя сказать, что это невозможно, но для этого придется решить немало организационных и технологических проблем.

Подробно о том, как можно сделать – в специальной статье нашего портала.

• И, наконец, еще один минус, о котором уже говорилось – вероятность, пусть даже небольшая, затопить соседей снизу в случае утечки, быстро устранить которую будет чрезвычайно непросто.

А вот для владельцев частных домов с автономной системой отопления водяной теплый пол – очень хорошее решение. Безусловно, и здесь потребуется установка оборудования – коллекторных шкафов, которое будет поддерживать циркуляцию в контурах и нужную температуру теплоносителя. Но зато хозяева не так жестко связаны пространственными ограничениями, не требуется никаких согласовательных процедур, имеется возможность контролировать и качество теплоносителя, и его давление в системе.

Вывод: теплый водяной пол под керамическую плитку более уместен в частном строительстве – там он в полной мере покажет свою эффективность и экономичность. Устройство же его в городской квартире – весьма сложное, а порой и даже невозможное мероприятие.

Видео: советы по монтажу теплого водяного пола

Электрические теплые полы резистивного действия

Другим эффективным источником тепла для обогрева пола является электрическая энергия. Перед водяными электрические полы обладают целым рядом преимуществ:

• Они могут оборудоваться практически в любом жилом доме – частном или в многоэтажке.
• Их установка не потребует никаких согласовательных процедур, если общая мощность потребления квартиры не превысит установленного законодательством лимита (15 кВт).
• Электрический обогрев полов – безопасней, так как полностью отсутствует риск залить соседей.
• Некоторые теплые электрические полы также требуют бетонной стяжки, но ее толщина — значительно меньше, и, стало быть – нагрузки на основание пола не такие большие. Многие типы полов вообще позволяют обойтись без стяжки.
• Все регулировочное оборудование – во много раз компактней, а управление режимами работы подогрева – намного проще и удобнее.
• Монтаж электрического пола – несравнимо проще, чем водяного. Суммарные затраты на комплектующие и на проведение работ— значительно ниже.
• Качественный при правильном монтаже прослужит ничуть не меньше водяного – несколько десятков лет.

Есть, однако, один очевидный недостаток, который вынуждает потребителей относиться к такому виду полов с большой настороженностью – это высокая стоимость электрической энергии. Увы, от этого никуда не деться – даже при самом эффективном утеплении дома или квартиры эксплуатационные затраты будут весьма значительны.

Однако, в соответствии с рассматриваемой темой, в тех помещениях, где укладывается кафельная плитка, такой электроподогрев можно сделать не основным, а лишь в качестве вспомогательного, повышающего комфортность пребывания на кухне, в ванной и т.п . Вот здесь электрические полы себе равным не имеют — они будут и эффективными, и достаточно экономичными.

Все электрические теплые полы можно разделить на две больших группы – резистивного и инфракрасного принципа действия. Начнем с первого.

Теплые полы с нагревательными кабелями

Принцип действия всех резистивных нагревателей очень незамысловат – по проводнику с высоким удельным сопротивлением проходит электрический ток, вызывая его нагрев. По большому счету , точно так же работают утюги, электроплитки, ТЭНы и т.п . Но для условий тёплого пола, безусловно, разработаны специальные нагревательные элементы – кабели. Они укладываются на поверхность базового пола по определенной , тщательно рассчитанной схеме, а затем закрываются стяжкой толщиной порядка 300 мм, которая становится основой для укладки керамической плитки. Это хорошо показано на схеме:

1 – бетонное снование пола. Перед монтажом системы обогрева его гидроизолируют грунтовкой глубокого проникновения.

2 – термоизоляционная подложка. Обычно используется тонкий фольгированный утеплитель типа «пенофола ».

3 – монтажные рейки, к которым фиксируют кабель при его раскладке. Они крепятся к основанию пола дюбелями.

4 – основной элемент пола – обогревательный кабель, выложенный в соответствии со схемой. На монтажных рейках предусмотрены специальные «язычковые» крепления, которые фиксируют кабель в нужном положении.

5 – термодатчик, установленный между витками кабеля, который будет контролировать уровень температуры нагрева пола.

6 – прибор управления теплым полом, термостат электронного или электромеханического принципа действия. К нему подводятся и «холодные» концы кабеля, и провод термодатчика.

7 – стяжка их цементно-песчаного раствора (желательно – с пластификатором и микроармированием фиброволокнами ). Для того чтобы связать стяжку с бетонным основанием пола в фольгированном утеплителе можно вырезать ромбовидные «окошки».

«Окошки» вырезаются в фольгированной подложке перед заливкой стяжки

Нередко перед заливкой стяжки укладывают армирующую стекловолоконную сетку (металлическую в данный условиях применять не рекомендуется). В остальном же процесс заливки стяжки укладки плитки (поз. 8) не отличается от водяного пола. Толщина – порядка 30 мм

Сами нагревательные кабели могут быть нескольких типов.

• Самые простые и недорогие – одножильные (поз. А ). Главный их недостаток – оба конца кабеля должны быть сведены при раскладке к одной точке – к термостату. Это достаточно неудобно, особенно при выкладке сложной схемы.
• Гораздо удобнее в монтажных работах – двужильные нагревательные кабели (поз. Б ). К блоку управления подводится лишь один конец кабеля, а на втором стоит специальная заглушка с перемычкой, обеспечивающей замкнутость цепи. Роль греющего элемента в разных моделях может выполнять как одна жила (вторая при этом служит лишь в качестве проводника), так и обе одновременно.
• Самыми инновационными являются специальные греющие кабели, обладающие эффектом саморегуляции. Между двумя жилами, которые в данном случае выполняют исключительно функцию проводников, расположена полупроводниковая матрица. Проводники создают разность потенциалов, а прохождение тока и нагрев идут именно через полупроводник. Причем потребляемая мощность и температура нагрева на каждом отдельно взятом участке кабеля может различаться – чем больше нагрев, тем меньше потребление энергии. Кабель как бы сам регулирует интенсивность локального нагрева в зависимости от внешней температуры. Это дает очень неплохой эффект экономии.

Кабели обычно реализуются готовыми комплектами различной мощности и не требуют дополнительной доработки. В определенных случаях есть возможность изменить длину кабеля (особенно – саморегулирующегося), но самостоятельно этого делать все же не следует.

Видео: пример укладки теплого пола на основе двухжильного кабеля

Резистивные нагревательные маты

Эта разновидность системы электрического резистивного – намного удобнее в монтаже, и как будто специально придумана именно для плиточного покрытия.

По сути – это тот же нагревательный кабель, но он уже уложен петлеобразно на поликарбонатную армирующую сетку. Это позволяет не только существенно облегчить монтаж, но в случае с керамической плиткой – обойтись вообще без стяжки. Тёплый пол в этом случае укладывается непосредственно на подготовленную бетонную поверхность, без использования фольгированной подложки. В целях примерного ознакомления с технологией, основные ее шаги представлены в таблице:

Иллюстрация	Краткое описание операции
	Работы начинают в подготовленном помещении с отремонтированными поверхностями пола и стен. Первым шагом определяется удобное место для размещения термостата. Для него в стене, на высоте не менее 300 мм от пола, бурится гнездо под монтажную коробку. От гнезда к поверхности пола прорезается штраба 20 × 20 мм.
	На полу также проделывается штраба того же сечения – в нее будет укладываться пластиковая гофротрубка Ø 16 мм с термодатчиком внутри. Обе штрабы сходятся в одной точке в углу на стыке пола и стены.
	Следующий этап – тщательная уборка всей поверхности пола от мусора, фрагментов бетона, камешков и т.п. После уборки поверхность грунтуется составом глубокого проникновения – для дополнительной гидроизоляции и улучшения адгезионных качеств.
	Укладку мата начинают от места размещения терморегулятора. Мат разматывается по полу, а зафиксировать его можно каплей силиконового клея или же «жидких гвоздей».
	Для изменения направления раскладки разрешается разрезать сетчатую поликарбонатную подложку, не затрагивая самого кабеля.
	Соседние полосы мата должны располагаться таким образом, чтобы между петлями кабеля оставалось расстояние не менее 50 мм. Пересечения проводов не допускается.
	После того как маты уложены, можно переходить к коммутационным работам.
	Для начала укладывают термодатчик. Он вводится в гофротрубку, входящую в комплект поставки. Открытый конец трубки закрывается специальной заглушкой. Трубка с датчиком укладывается в штрабу на полу, так, чтобы расстояние от стены было не менее 500 мм.
	Второй конец трубы, изгибаясь в углу, входит в штрабу на стене. Излишек отрезается по месту будущего размещения монтажной коробки. Проволочная петля – для связки всех проводов схемы теплого пола в штрабе в одну «косичку».
	Туда же, в вертикальную штрабу подводятся и укладываются «холодные» концы кабеля. Возможно, что там же расположится и подводящий кабель питания от распределительного щита.
	Провода заводятся в монтажную коробку, она устанавливается в гнездо на небольшое количество строительного раствора (например, гипсового – чтобы быстрее схватился).
	Выведенные провода обрезаются по размеру, необходимому для монтажа, зачищаются, залуживаются. Сразу проводится контрольная позвонка кабеля – проверяется сопротивление, указанное в его паспорте.
	Далее, производится коммутация проводов в клеммной колодке блока терморегулятора, в соответствии со схемой и технической документацией прибора.
	После коммутации термостат устанавливается в коробку на свое штатное место. Производится подключение питания и пробный пуск – кратковременный нагрев кабеля. Если все срабатывает правильно, можно переходить дальше.
	Питание теплого пола обязательно отключается на распределительном щите. Обе штрабы, и на полу, и на стене заделываются строительными растворами, например, плиточным клеем. Одновременно можно замешивать клей и для укладки плитки.
	Слой плиточного клея наносится непосредственно на нагревательные маты. Его слой должен быть не менее 10 ÷ 12 мм
	Дальше – все так же, как при обычной укладке кафеля: распределение клея зубчатым шпателем, установка плиток с соблюдением необходимого зазора, контроль горизонтальности поверхности – и т.п.
	Включать облицованный керамической плиткой теплый пол на расчетную мощность можно только после полного застывания клеевого состава. Обычно это параметр указывается на упаковке сухой строительной смеси. Кстати, при выборе клея стоит обратить внимание на ее совместимость с теплым полом – не все клеи «любят» частые перепады температур.

Итак, подводим итоги по разделу резистивного обогрева:

• Для кафельного пола этот тип теплого пола может стать весьма эффективным методом повышения комфортности помещения.
• С точки зрения «цена - качество » оптимальным вариантом станет двухжильный кабель, как сам по себе, так и в составе сетчатого мата. Одножильный имеет свои недостатки технологического плана, а саморегулирующийся – слишком дорог.
• С точки зрения простоты и скорости монтажа безусловным лидером являются сетчатые маты. Для укладки кафеля не требуется стяжки с ее трудоёмким процессом заливки и длительным сроком созревания.

Электрический резистивный теплый пол

Если принято решение о применении именно такого вида подогрева пола, облицованного плиткой, то желательно ознакомится с разновидностями кабелей и матов поближе.

Кстати, по своим физическим качествам гипсокартон очень слабо сам поглощает ИК-излучение (недаром пленочные обогреватели часто располагают над подвесным гипсокартонным потолком), так что больших потерь энергии не будет.

Видео: как сделать теплый пленочный пол под керамическую плитку

Инфракрасные стержневые маты

Такой вид теплых полов справедливо относят к наиболее инновационным. Он сочетает в себе все достоинства как кабельных, так и пленочных систем обогрева.

Наверное, самое инновационное решение — стержневые инфракрасные маты

Мат представляет собой две токонесущих шины в полимерной изоляции, которые соединены гибкими стержнями, заполненными специальным карбоновым составом. Каждый из стержней излучателей действует совершенно автономно, то есть даже повреждение одного или нескольких из них не приведет к потере работоспособности всей системы в целом.

Замечательное свойство таких матов – саморегуляция, то есть потребление электроэнергии на каждом конкретном участке зависит от температуры стержня. Нет риска перегрева – даже если участок такого пола вдруг будет закрыт мебелью (что недопустимо ни с каким иным типом электрических теплых полов), то стержень, набрав верхний установленный предел температуры просто «закроется» и перегрев из-за отсутствия теплоотвода ему никак не грозит.

Стержневые инфракрасные полы отлично ложатся под керамическую плитку.

а – базовое основание пола, которое нуждается только в ремонте (при наличии трещин или впадин) и грунтовании.

б – тонкий теплоизоляционный слой с фольгированным покрытием сверху.

в – стержневой мат.

г – Слой плиточного клея – от 10 до 20 мм.

д – керамическая плитка.

Стяжка в этом случае тоже не нужна — достаточно чуть утолщенного слоя плиточного клея.

Монтаж теплого стержневого пола тоже достаточно несложен, вполне посилен для самостоятельного исполнения. Схематично его можно представить так:

• Стержневые маты (поз. 1) раскатываются по по лу, закрытому отражающей подложкой. Временно зафиксировать их к основанию можно с помощью скотча.

• При необходимости изменения направления или разворота шина (поз. 2), дальняя от центра поворота, разрезается, мат поворачивается в нужную сторону, его укладка продолжается в том же порядке.

• После того как маты уложены по всей планируемой поверхности, обрезанные концы шин необходимо соединить. Для этого используются входящие в комплект монтажные провода (поз. 3) и обжимные изолированные клеммы с термоусадочной трубками (поз. 4).

• Такими же клеммами к шинам в начале мата подсоединяются «холодные» провода (поз. 5), которые уйдут в блок терморегулятора. На обратной стороне мата обе шины обязательно закрываются специальными изоляционными заглушками (поз. 6).
• Устанавливается термодатчик (поз. 7) – он должен расположиться строго между полосами и по центру ширины мата. Провода датчика также коммутируются в терморегуляторе.
• В последнюю очередь, после проверки общего сопротивления мата, подключается линия питания 220 В (поз. 9). Проверяется кратким включением общая работоспособность системы.
• Затем в отражающей подложке вырезаются «окошки» (примерно так же, как и в случае с нагревательным кабелем), и можно укладывать керамическую плитку непосредственно на стержни, выдерживая толщину клеевого слоя в пределах 10 ÷ 20 мм. При этом наносить клей и распределять его гребенчатым шпателем необходимо на плитку – так сводится на нет риск сл учайно повредить стержень или провод.

Видео: как смонтировать теплый стержневой инфракрасный пол под плитку

Подведем итог.

Среди инфракрасных обогревателей для полов с керамической плиткой безусловное преимущество имеют стержневые маты. Мало того что они ничуть не сложнее в монтаже, чем пленочные элементы – кафель укладывать на них значительно легче, а эффект саморегуляции делает эксплуатацию таких полов и безопасной, и более экономичной.

Теплые электрические полы подходят под любой тип напольного покрытия. Устройство и принцип работы нагревательного кабеля и матов позволяет использовать систему отопления данного типа под ламинат, паркет и линолеум.

Можно также укладывать теплые электрические полы под плитку, обустраивать систему антиобледенения для брусчатки и применять под другие виды напольного покрытия.

Можно ли стелить греющий кабель под плитку

Устройство электрического кабельного тёплого пола под плитку является оптимальным вариантом для обогрева: ванной комнаты, прихожей, бань и саун, балконов и лоджий, тротуарных дорожек и т.п.

Система отопления имеет несколько основных преимуществ перед водяным и :

1. Толщина электрического пола . Греющий кабель необходимо монтировать в стяжку. Согласно руководству производителя, минимальная толщина пола может быть в пределах 3-5 см. Маты укладываются непосредственно под кафель, поэтому уменьшают высоту потолков всего на 0,5 см.
2. Простота монтажа . Технология укладки теплых электрических полов под керамическую плитку намного проще, чем у водяного или ИК отопления. Легко выполнить самостоятельный монтаж системы отопления, при этом понадобится минимальный набор строительных инструментов.
   Проще всего положить под плитку саморегулирующий кабель, при подключении которого даже нет необходимости использовать терморегулятор. Просто монтируются и нагревательные маты.
3. Возможность монтажа в помещениях со сложной планировкой . Применение двухжильного кабеля позволяет сделать систему отопления с учетом будущего размещения мебели, простенков, утеплив даже небольшие участки помещения, имеющие неровную форму.

Керамическая и любая другая плитка имеет хорошие характеристики теплоотдачи. В результате легко достигается оптимальная температура в помещении, исключается перегревание кабеля, что приводит к существенному увеличению срока эксплуатации.

Разновидности систем кабельных полов

• Резисторные - кабель может иметь одну или две токопроводящих жилы. Имеет простое устройство, работает исключительно на нагрев. Интенсивность отопления контролируется с помощью терморегулятора.
• Саморегулирующиеся - кабель имеет две жилы, между которыми находится матрица, выделяющая тепло. Интенсивность нагрева зависит от температуры в помещении. Для работы не требуется терморегулятор.
  Кабель самостоятельно регулирует температуру нагрева, обеспечивая наиболее комфортные условия для каждой части помещения. Единственным недостатком саморегулирующихся полов является их высокая стоимость и несколько увеличенный расход электроэнергии при эксплуатации в больших помещениях.
• Электрические кабельные маты - оптимальное решение для помещений с низкими потоками и невозможность проведения влажных работ по обустройству стяжки. После монтажа греющих матов, высота потолков уменьшается ровно на слой плиточного клея и толщину напольного покрытия, что составляет не более 2 см.
  Главным преимуществом нагревательных матов является простота монтажа. Допускается укладка своими руками. Для монтажа требуется правильно уложить маты и подключить их к ближайшему источнику питания.

При выборе системы отопления пола, важно учитывать, кто будет выполнять монтаж электрокабеля. Если планируется приглашение профессиональных строителей, лучше приобрести одножильный или двухжильный греющий кабель. В остальных случаях следует отдать предпочтение матам.

Как правильно уложить систему кабельного пола

Укладка плитки на электрический теплый пол выполняется только после полного высыхания стяжки. Исключение составляют греющие маты. Поверх матов монтировать плитку можно сразу же.

Как уложить плитку на кабель

Выбор кабеля зависит от того, в каких условиях планируется его использовать. Под тротуарную плитку лучше всего выбрать одножильный провод с надежной степенью внутренней и внешней изоляции.

Почему под плитку лучше кабельный теплый пол
