Фильтрующий колодец высоком уровне грунтовых вод. Фильтрующий колодец: предназначение и устройство. Видео – Фильтрующий колодец

Существует немало методов утилизации сточных вод в частном домовладении, выбирать которые нужно в соответствии с финансовыми возможностями. Одним из наиболее простых и достаточно эффективных сооружений можно считать фильтрующий колодец, принцип работы которого основан на использовании фильтрующей способности грунтов, которые пропускают через себя воду и обеспечивают ее отведение за границы водонасыщаемого участка.

При строительстве фильтрующего колодца следует учесть, что он должен располагаться не ближе 10 м от фундаментов зданий и не ближе 30 м от колодцев, использующихся для добычи питьевой воды.

Конструктивные особенности

Площадь фильтрующего колодца во многом зависит от типа грунтов, так 1 кв.м супеси способен за сутки отфильтровать около 50 литров сточных вод, а песок, в зависимости от фракции, — до 100 литров. Руководствуясь приблизительным объемом сбрасываемых сточных вод можно рассчитать необходимую площадь фильтрующего колодца, которая складывается из площадей всех стенок. При этом стоит учесть, что конструктивные размеры фильтрующего колодца не должны превышать размеров 2 на 2 м при заглублении установки не более 2,5 м.

Если площади такого колодца будет недостаточно для очистки сточных вод, то следует предусмотреть возможность устройства нескольких фильтрующих колодцев, расстояние между которыми должно быть не менее двух диаметров устраиваемых сооружений. При строительстве колодца нужно проверить уровень расположения грунтовых вод, так как расстояние между дном фильтра и горизонтом должно составлять не менее 1 метра.

Устройство и схема

Наиболее надежным в эксплуатации можно считать фильтрующий колодец, устраиваемый при помощи бетонных колец, опущенных в фильтрующий материал, в которых по высоте через каждые 15-20 см в шахматном порядке должны быть устроены отверстия с шагом 4-5 см. Если стенки колодца устраиваются из глиняного или огнеупорного кирпича, то технологические отверстия можно устраивать за счет промежутков кладки.

На дне колодца должен быть устроен фильтр, который может быть выполнен из щебня, шлака, гальки, торфа либо песка. Материал более крупной фракции должен располагаться в центре колодца, а более мелкий – рядом с наружными стенами.

Снаружи колодец должен быть засыпан песком либо супесью, которые должны находиться вплоть до уровня размещения впускной трубы, ширина которой должна составлять не менее 0,5 м. Фильтрующий материал необходимо равномерно распределить по высоте, величина последнего параметра должна быть в пределах 1,5-2 метров. Для того чтобы падающая струя сточных вод не размывала фильтр, на дне должен быть уложен камень.

Центральная часть фильтрующего колодца, так же как и при устройстве любого септика, должна иметь воздушную полость, закрываемую сверху люком, который должен быть оснащен вентиляционной трубой. Диаметр трубы должен быть не меньше 100 мм, а высота – не менее 1 м.

Нужно учесть, что эксплуатация фильтрующего колодца недопустима при наличии глинистых или подобных им грунтов, обладающих незначительной поглощающей способностью. Также невозможно устраивать фильтрующий колодец при высоком уровне залегания грунтовых вод.

Очень часто жители удаленных деревень, обустраивая свой быт, не имеют малейшего представления о том, как это сделать правильно. В частности, когда речь заходит о сооружении канализации в доме и на придомовой территории, кроме обычной ямы в земле, в которую брошена труба, ничего придумать не могут. А зря! Ведь совершенно очевидно, что из неправильно выполненной сточной ямы грязь и вредные вещества просачиваются дальше в почву и достигают грунтовых вод, а именно они являются источником питьевой воды в частном секторе, поскольку именно ними наполняются колодцы и скважины. Для решения подобных проблем инженеры-строители давно придумали отличную «шутку» – фильтрующий колодец.

На самом деле речь идет о самостоятельном водоочистном и водоотводном сооружении, актуальность которого наступает в ситуации, когда объем сточных вод на конкретной территории не превышает 1 куб.м. в сутки. Если же указанные нормы превышены, то фильтрующий колодец используется в качестве дополнительного средства для очистки сточных вод, применяемое на второй стадии очистки после септика. То есть по факту производится метод почвенной доочистки стоков, которые потом будут отведены в землю.

Обратите внимание! Естественно в роли вспомогательного сооружения для очищения и водоотведения может применяться не только фильтрующий колодец. Абсолютно адекватным будет выполнение впитывающей траншеи, песчано-гравийного фильтра или поля подземной фильтрации.

Для того чтобы выбрать наиболее правильный в конкретных условиях вид очистного сооружения необходимо учитывать целый ряд условий:

1. Уровень грунтовых вод.
2. Наличие водоносного горизонта.
3. Наличие традиционного колодца.
4. Тип почвы.

Конструкция фильтрующего колодца и нормативы по заглублению

Очень может быть, что при определенных обстоятельствах устройство фильтрующего колодца является вообще невозможным. Тогда решать ситуация придется исходя из сложившихся реалий. Но если же все объективные и субъективные условия благоприятствуют применению именно этого очистительного элемента, то вполне логично будет звучать следующий вопрос.

В какой части участка лучше его расположить?

Устройство фильтрующего колодца может беспрепятственно производится на грунтах, которые пригодны для фильтрации:

• песчаных;
• супеси;
• торфе.

Если попытаться такой фильтр соорудить в глинистом грунте, то, скорее всего он там не приживется. Немаловажной характеристикой фильтрующего колодца является площадь фильтрации, которая может быть равной показателю, относящемуся к диапазону 1,5 кв. м (супесь) – 3 кв. м (песок).

Внимание! Чем больше фильтрующая площадь колодца, тем продолжительнее будет срок его эксплуатации.

Как вариант — соорудить стенки фильтрующего колодца из кирпича

Чтобы этот очистительный объект полностью справлялся с возложенными на него задачами, он должен располагаться на участке, где грунтовые воды залегают ниже того уровня, на котором находится фильтрующее дно колодца, представляющее собой подушку из щебня. Причем расстояние от воды до днища очистительного объекта должно быть не менее 0,5 м. Само основание колодца должно возвышаться над уровнем грунтовых вод на 1 м. Если на территории фиксируется высокий показатель уровня грунтовых вод, то от строительства фильтрующего колодца также лучше отказаться.

Важно! Этот канализационные элемент должен размещаться ниже уровня промерзания почвы. Если взять регион средней полосы России, то эта величина будет равной 1,3-1,4 м.

Правильное устройство и нормативы

Выполняется колодец без днища, то есть одни стенки, да и на тех есть дырки. На днище сооружения кладется приличной толщины слой зернистой загрузки, которая называется «донный фильтр». Вода, пройдя очистку от разнообразных взвешенных частиц в септике, отводится в колодец. Здесь также стоит сделать акцент на том, что труба, по которой вода из септика попадает в фильтрующий колодец, должна возвышаться над поверхностью донного фильтра хотя бы на 0,15 метра.

В том месте, где падает струя на поверхность фильтра, производится укладка антисептированного деревянного щитка, призванного обеспечить равномерность распределения сточной воды по площади колодца. Тем самым засыпка защищается от размывания. Загрузка выполняется высотой около 1 м и устраивается из таких материалов:

• щебень;
• гравий;
• мелкие камешки;
• керамзит;
• кирпичный бой;
• спекшийся шлак;
• осколки величиной 10-70 мм.

В стенках фильтрующего колодца пробиваются отверстия порядка 5-6 см в диаметре, причем по всей длине и высоте в шахматном порядке на расстоянии 10 см друг от друга. Наружная часть обсыпается тем же материалом, который применялся для создания загрузки. При этом ширина внешнего слоя должна быть равной 40-50 см, а высота соответствовать высоте загрузки.

В зависимости от необходимого диаметра рассчитывается количество кирпичей для кладки

Сами стенки очистительного сооружения этого типа могут быть выполнены из различных материалов, начиная обычной старой металлической бочкой и заканчивая такими элементами, как железобетонные кольца для фильтрующего колодца. Кроме того, вполне оправдано обкладывание стенок колодца круглым или квадратным кирпичом (в полкирпича) или же натуральным камнем. Самое главное при кладке необходимо оставлять технологические промежутки или уже просверлить дыры в готовом изделии.

В той ситуации, когда очевидно, что фильтрующий колодец согласно необходимым требованиям и предварительным расчетам будет занимать значительную площадь (более 4 кв.м при глубине 2,5 м), более разумным будет обустройство не одного огромного колодца, а сооружение нескольких маленьких, которые будут рассредоточены по участку.

Помните! Сточные воды необходимо максимально, на сколько, это возможно удалить от источника питьевой воды, как минимум на 30 м.

Аналогично, как и септику, фильтрующему колодцу нужна вентиляционная труба. Она устанавливается в перекрытии, при этом верх трубы должен находиться на поверхности земли и быть оснащенным флюгаркой. Самым оптимальным диаметром такой трубы считаются 100 мм. Если труба мало вписывается в окружающий ландшафт, то ее можно замаскировать вьющимися растениями или иным способом адаптировать под стилистическое решение придомовой территории.

Вариант из колец в настоящее время становится наиболее популярным ввиду небольших трудозатрат

В перекрытии колодца выполняется люк с двумя крышками диаметром 70 см. Верхняя крышка – несущая, а нижняя – утепляющая. Между крышками оставляется пространство, которое заполняется теплоизолирующим материалом, например, мешками с перлитовым песком или минераловые маты.

Поля подземного орошения

Прошедшие очистку сточные воды вполне можно использовать для бытовых нужд, в частности применять для орошения приусадебного участка. С этой целью создается целая система подземных каналов или дрен. Площадка, по поверхности которой растекается выведенная таким образом вода, называется полем орошения. Эффективное использование подобной системы актуально только для тех грунтов и других эксплуатационных условий, что и для фильтрующего колодца.

Вариант с использованием дренажного поля — очень эффективно, но в малом хозяйстве не всегда оправданно

Надеемся, наши советы помогут вам создать правильную систему канализации на вашем участке. Для этого первоначально составьте себе небольшой проект, а о том из каких пунктов он должен состоять мы уже рассказали.

Вод является важной задачей для владельцев частных домов. Ее можно решить при помощи септика или фильтрующего колодца. Последний вариант требует меньше затрат при обустройстве и для многих является более приемлемым. Подобная система позволяет пропускать в почву воду, уже очищенную от загрязнений.

Описание

Представляет собой емкость со специальными элементами для очистки. Первым этапом очищения сточных вод является фильтр, собирающий крупные загрязнения. Далее вступают в работу микроорганизмы, которые обитают в иле, сформировавшемся на внутренних поверхностях. Зачастую подобные системы обустраиваются в дополнение к септику и обеспечивают полную очистку стоков.

Несмотря на универсальность фильтра, он может устанавливаться только в случае, если подземные воды залегают на глубине не менее 2,5 метра. При несоблюдении данного правила загрязненная жидкость попадет в водоносный слой. Сам грунт должен содержать большое количество песка для быстрого пропускания стоков.

Среднее суточное потребление воды определяет количество и размеры колодцев. Общий объем должен быть в несколько раз выше потребления. В качестве дополнительных мер очистки используются биологические фильтры и специальные траншеи, последние зачастую предназначены для отведения стоков, прошедших обработку, в ближайшие водоемы.

Разновидности

Заводским аналогом данной конструкции является фильтрующий патрон для главное предназначение которого заключается в очистке дождевых стоков от продуктов нефтепереработки, мелкой взвеси и тяжелых металлов. Он может иметь различные размеры и изготавливается, как правило, на заказ. Такое устройство может применяться на транспортных стоянках, в коттеджных поселках и кемпингах. Конструкция состоит из пластиковой емкости, решетки и нетканого материала, закрывающего верхнюю часть и основную, состоящую из абсорбирующего материала. Очищенные стоки безопасны для окружающей среды и пригодны для сброса в водоемы.

Санитарные нормы

Первым этапом обустройства является грамотный выбор места. Особое внимание уделяется санитарным требованиям, в соответствии с которыми:

• Фильтрующий колодец для септика располагается в 2-4 метрах от соседской территории.
• Возведение подобной конструкции запрещено рядом со скважинами и другими источниками питьевой воды. Минимальное расстояние составляет 30 метров. При высокой водопроницаемости грунта данный параметр увеличивается на 20 метров.
• Расстояние между колодцем и жилыми постройками должно быть не менее 10 метров.

Наполнитель

Размеры конструкции зависят от интенсивности стоков и типа грунта, чаще всего диаметр верхней части составляет 2 метра. Глубина фильтра подбирается индивидуально и колеблется в пределах 2-3 метров. Выкапывать фильтрующий колодец с глубиной более 3,5 метра нежелательною, так как это затруднит очистку и может ускорить необходимость создания нового септика.

Возможно использование любых экологически чистых фильтрующих наполнителей. Наибольшую популярность приобрел шлак, колотый кирпич, торф, щебень. Рекомендуется применять материал с фракцией не более 3 см. Оптимальным вариантом станет сочетание нескольких типов наполнителей. К примеру, на дно укладывается мелкий шлак, а в качестве верхнего слоя выступает колотый кирпич. В этом случае органические отходы будут оставаться на верхнем слое и перерабатываться микроорганизмами, живущими в иле. После чего стоки пройдут дополнительную очистку шлаком и окажутся в грунтовом слое.

Основные моменты

Фильтрующий колодец для канализации может иметь различную форму, к примеру, прямоугольную или круглую, которая зависит от применяемых материалов. Обустройство стен возможно при помощи автомобильных покрышек, железобетонных изделий, бетона или кирпича.

Для начала необходимо выкопать котлован. Его габариты подбираются в соответствии с предполагаемой конструкцией и с запасом в 30-40 см. Обустройство стен не требует особых навыков. При использовании кирпича рекомендуется производить укладку с отверстиями шириной около 4-5 см, чтобы предотвратить застаивание воды.

Для сооружения колодца из бетонных колец можно приобрести готовые изделия либо найти использованные кольца с естественными отверстиями, существенно сэкономив бюджет.

Процесс монтажа изделий можно упростить за счет установки кольца на месте предполагаемого фильтра и постепенного удаления почвы из внутренней части. Кольцо под воздействием собственного веса будет постепенно погружаться в землю. Также необходимо поступить с оставшимися изделиями, укладывая их друг на друга.

Перед обустройством стенок необходимо заранее определить точку выпуска септика или слива канализации. При этом выход трубы должен находиться от уровня насыпного материала на расстоянии не менее 20 см. Также рекомендуется подобрать кусок древесины подходящего размера, чтобы подложить под место удара струи. Это улучшит качество очистки и обеспечит равномерное распределение сточных вод.

Насыпается только после завершения обустройства стенок. По мнению специалистов, оптимальным решением станет засыпка мелкофракционного материала по краю дна и заполнение центра более крупным материалом. Засыпка необходима не только для дна, но и для свободного пространства между стенками котлована и фильтра.

Завершение

При помощи щита из железобетона или древесины прикрывается верхняя часть. При этом должно остаться место для вентиляционного отверстия и люка. Последний элемент имеет неоценимое значение, так как при помощи него осуществляется профилактический осмотр и при необходимости очистка насыпного слоя. Колодец с фильтрующей загрузкой должен иметь люк с размерами не менее 70 см для обеспечения свободного доступа. Лучше всего использовать двойную конструкцию с утеплителем. Расположение вентиляционного отверстия может быть любым. В завершение верхняя часть укрывается рубероидным материалом, прижатым грунтом. Для того чтобы предотвратить замерзание в зимние месяцы, нужно сделать более толстый слой - не менее полуметра. Неприглядный внешний вид можно задекорировать любыми элементами ландшафтного дизайна, цветочной клумбой, к примеру.

Пластиковые аналоги

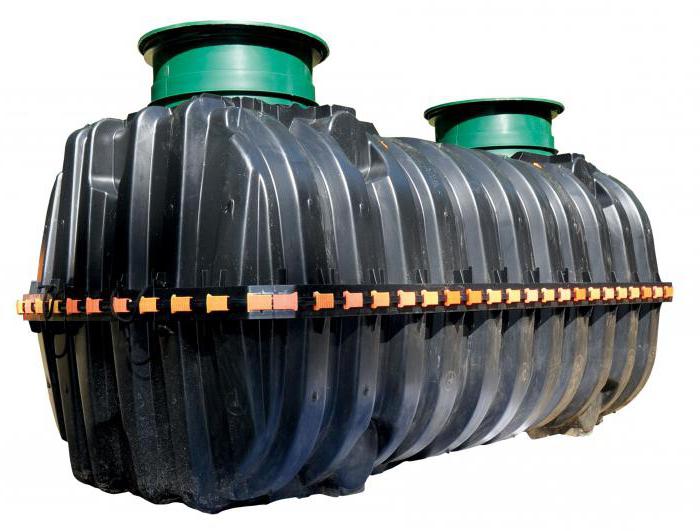

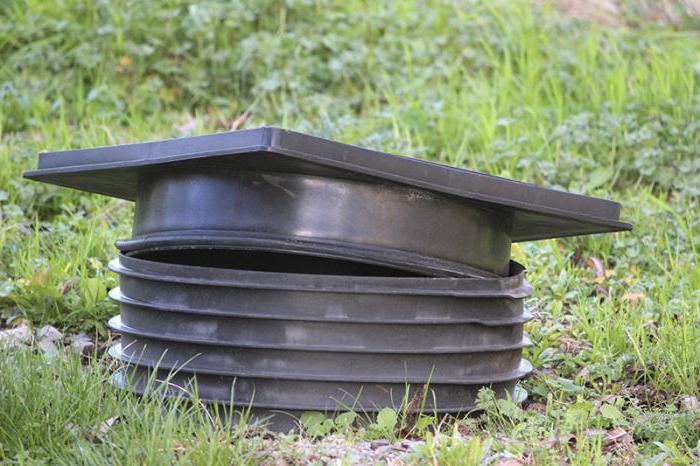

Достаточное распространение приобрели пластиковые фильтрующие колодцы. Их обустройство обходится дороже септика из подручных материалов, но они имеют множество преимуществ. Среди основных стоит выделить быстрый монтаж, надежность и простое обслуживание. Объем емкости может варьироваться в обширных пределах, поэтому он подбирается в соответствии с примерным суточным расходом воды. Основу резервуара составляет слой фильтрующего материала, стенки изготавливаются из прочного пластика, не подверженного коррозии и отличающегося длительным сроком службы. Пластиковые емкости представлены изготовителями в обширном ассортименте, что существенно упрощает выбор.

Использование покрышек

Самым бюджетным вариантом является фильтрующий колодец из использованных автомобильных шин. Его пропускной способности вполне достаточно для семьи из трех человек. Чаще всего подобные системы обустраиваются при домах, используемых только для проживания в летние месяцы, так как материал подвержен промерзанию, из-за чего снижается жизнедеятельность бактерий либо полностью прекращается при аномально низких температурах.

Создание такой конструкции не требует особых навыков - достаточно поставить шины друг на друга и зафиксировать при помощи пластмассовых хомутов. Герметизация стыков производится специальным составом. Изготовление верхней части конструкции и засыпка материала осуществляются точно так же, как и при создании колодцев из других материалов.

Уход

Колодец с фильтрующим патрономтребует систематического обслуживания, которое заключается в своевременном удалении ила и очистке от крупных загрязнений. Перед проведением очистки необходимо на некоторое время прекратить эксплуатацию канализации для уменьшения уровня стоков в резервуаре. После чего нужно частично заменить насыпной слой и тщательно разрыхлить его.

В случае сильного заиливания применяются специальные средства, которые также рекомендуется использовать для поддержания чистоты. Они имеют различную стоимость, в зависимости от объема и изготовителя. Перед добавлением препарата фильтрующий колодец опорожняется при помощи ассенизаторской машины, после чего заливается средство, растворенное в горячей воде.

Конструкция фильтрующего устройства должна быть выбрана в зависимости от типа грунта и от уровня грунтовых вод (см. таблицу 6).

На песчаных грунтах и супесях устраивают фильтрующий колодец (при залегании грунтовых вод на глубине не менее 3 м) или поля подземной фильтрации (при уровне вод 1,5-2 м). Пройдя такой фильтр, сточные воды просачиваются через грунт, где проходят дополнительную очистку, к подземным грунтовым водам.

Фильтрующий колодец

Итак, если условия позволяют, то есть грунт обладает фильтрующими свойствами (песчаные или супесчаные почвы) и грунтовые воды стоят низко, имеет смысл устроить рядом с септиком (отстойной камерой) колодец фильтрации осветленных сточных вод.

На слабопроницаемых и водоупорных грунтах устраивают песчано-гравийные фильтры полной очистки, после которых безвредная вода сбрасывается в водоем или на рельеф.

При слишком высоком уровне подземных вод фильтрующие устройства приходится поднимать выше и использовать насос для подъема сточных вод от септика.

Общая схема местной канализации в этом случае выглядит так, как показано на рис. 61.

Рис. 61. : 1 - жилой дом с внутренней канализацией; 2 - колодец-септик; 3 - фильтрующий колодец; 4 - вытяжной стояк; 5 - канализационная труба.

Рис. 62. Фильтрующий колодец, смонтированный из железобетонных колец (размеры в мм): 1 - водоотбойная доска; 2 - лаз из железобетонного кольца диаметром 700 мм; 3 - люк чугунный типа «Л»; 4 нижняя деревянная крышка; 5 - опорное кольцо под люком; 6 - вентиляционный стояк; 7 - плита перекрытия; 8 - верхнее железобетонное кольцо; 9 - нижнее железобетонное кольцо; 10 - засыпка; 11 - отверстия.

Рис. 63. (размеры в мм): 1 - шахта; 2 - стенка колодца; 3 - отверстия диаметром 50 - 60 мм; 4 - бетонная стяжка; 5 - открытое дно колодца.

Как видно из приведенной схемы, канализационная труба выводит из дома сточные воды самотеком в отстойную камеру (септик), откуда они, так же самотеком, поступают в фильтрующий колодец. Отфильтрованная вода просачивается вниз, к грунтовым водам. Следует обратить внимание на то, что и домовая фановая труба, и обе камеры очистки оборудованы вытяжкой для отвода образующихся в канализационной системе газов.

Фильтрующий колодец, как и колодец-септик, представляет собой шахту глубиной около трех метров, внутри которой устроен колодец из бутового камня, кирпича-железняка или железобетонных колец.

Устройство фильтрующего колодца из железобетонных колец диаметром 1500 мм показано на рис. 62.

Шахту выкапывают полностью на заданную глубину. Ее диаметр должен быть на 800-1000 мм больше диаметра колец (см. рис. 63). На дне устраивают бетонную стяжку по утрамбованному контуру в виде кольца по периметру шахты, оставляя открытый грунт в центре, по внутреннему диаметру бетонного кольца. Таким образом, нижняя кромка кольца опирается на бетонное основание, а дно камеры остается незабетонированным и не препятствует просачиванию сточных вод.

В нижнем железобетонном кольце просверливают перфоратором 80 отверстий диаметром 50-60 мм с шагом по горизонтали и вертикали 100-120 мм. Если кольцо отливают самостоятельно, то заранее закладывают в опалубку легко удаляемые пробки или патрубки под отверстия. Если стенку колодца делают из камней, оставляют на пласту пропуски, а если из кирпича - кладку делают в полкирпича (на пласту) в шахматном порядке, оставляя в каждом ряду зазоры между соседними кирпичами в 35- 45 мм.

На высоту 1 метр колодец засыпают фильтрующим материалом (гравий, щебень, спекшийся шлак, битый кирпич с размером осколков 10-70 мм). Снаружи между стенками шахты и бетонными кольцами делают такую же засыпку.

Впускной патрубок входит в колодец через отверстие в бетонном кольце на высоте 1500 мм от дна колодца, то есть на 500 мм выше уровня засыпки, на которую укладывают водоотбойную доску в месте падения струи (чтобы предотвратить размывание грунта). Доска должна быть закреплена, например, двумя штырями, уходящими в засыпку.

Патрубок не следует обрезать заподлицо со стенкой, лучше оставить выпуск внутрь колодца 50-80 мм - в противном случае вода будет стекать по стенке и размывать засыпку.

Рабочий объем колодца перекрывают сверху плоским железобетонным кольцом с отверстиями под крышку (диаметром 500 мм) и под вытяжной стояк диаметром 100 мм.

На перекрытие устанавливают железобетонное кольцо - лаз диаметром 700 мм, а его верх закрывают люком или деревянной крышкой. Под чугунный люк подкладывают стандартное железобетонное кольцо.

Вытяжной стояк с флюгаркой должен подниматься над уровнем земли не менее чем на 700 мм.

При сильных морозах (от минус 25°С) нижнюю крышку утепляют.

Теперь следует разобраться с диаметром рабочей камеры фильтрующего колодца. От этого диаметра зависит объем фильтра, а значит, его производительность.

Сточные воды уходят и через дно, и через перфорированную боковую стенку колодца. Песок пропускает воду лучше, чем супеси. «Серые» хозяйственные воды просачиваются легче, чем воды от ватер-клозета. Размеры колодца при различных расходах сточных вод с учетом перечисленных нами факторов приведены ниже (таблица 7).

При устройстве колодца квадратного сечения можно взять сторону квадрата, равную указанному в таблице диаметру.

Очистка сточных вод в фильтрующих колодцах происходит в биопленке - тонком слое, образованном микроорганизмами на поверхности гранул фильтра. Для этих микроорганизмов органические вещества в сточных водах являются питательной средой.

Окончательная очистка сточных вод происходит в слое почвы, через который они просачиваются, прежде чем достигнут грунтовых вод.

Поля подземной фильтрации применяют, как и фильтрующие колодцы, в песчаных и супесчаных грунтах. Устройство фильтрующего колодца возможно, как было сказано, в том случае, когда залегают на глубине не менее 3 м. Если же эта глубина составляет 2 или в крайнем случае 1,5 м, приходится сооружать фильтр иной конструкции - в виде разветвленной сети фильтрующих траншей. Эта система дешевле и проще в строительстве, к тому же она обеспечивает орошение участка. Единственная сложность заключается в том, что поля подземной фильтрации нужно прокладывать заранее, до застройки участка.

Устройство подземной фильтрующей сети показано на рис. 64.

Рис. 64. : 1 - септик; 2 - дозирующая камера; 3 - распределительный трубопровод; 4 - распределительные колодцы; 5 - оросительные трубы; 6 - вентиляционные стояки с флюгаркой

Дозирующая камера, устраиваемая на выходе септика, обеспечивает поля подземной фильтрации равномерным притоком сточных вод. Она представляет собой емкость диаметром 1000 мм (или площадью 1000 х 1000 мм) с находящимся внутри сифоном, который периодически самозаряжается и самоизливается осветленной сточной водой, поступающей из септика. Диаметр сифона - 100 мм, высота колена - 200 мм.

Распределительный трубопровод - это труба диаметром 100-125 мм (пластиковая, асбоцементная или керамическая). Ее укладывают в траншею на глубине выпуска дозирующей камеры с уклоном 0,02 (2 см на метр длины), чем обеспечивается самотек сточных вод. В любом случае расстояние от трубы до поверхности земли должно быть не менее 500 мм (рис. 65).

Рис. 65. : 1 - труба O 100 - 125 мм; 2 - подкладка (кирпич надо класть через каждые 0,5 м); 3 - траншея

Распределительный колодец устраивают в местах ветвления - там, где от распределительного трубопровода отходят траншеи фильтрации с уложенными в них оросительными трубами.

Колодец диаметром 500-700 мм выкладывают из красного кирпича-железняка или используют железобетонное кольцо. В основании колодца устраивают цементную стяжку по утрамбованному гравию, над стяжкой размещают лотки на уровне, соответствующем лоткам распределительной и оросительной труб (см. рис. 66).

Рис. 66. : 1 - бетонное основание; 2 - распределительный трубопровод; 3 - бетонное кольцо; 4 - деревянная крышка; 5 - ввод оросительной трубы

Для каждого колодца этот уровень свой, поскольку распределительный трубопровод проложен с уклоном.

Сверху колодец прикрывают деревянной крышкой (щитом) и засыпают ее гравием, щебнем или шлаком (размер гранул 15-25 мм).

Устанавливая заглушки в колодце, можно отсекать от сети те или иные ветви и тем самым регулировать орошение зон приусадебного участка.

Фильтрационные траншеи с оросительными трубами прокладывают параллельными рядами на расстоянии не менее 1,5 м в песчаных грунтах и 2,5 м в супесях. Суммарная длина траншей, необходимая для отвода сточных вод, приводится ниже.

Каждая траншея, ответвляющаяся от распределительного трубопровода, должна иметь длину не более 20 м. Глубина траншеи выбирается в зависимости от расчетного значения минимальной зимней температуры.

На дне траншеи отрывают канавку шириной 300 мм и глубиной 200 мм, в которую укладывают фильтрующий слой из гравия, щебня или шлака (размер гранул 15-25 мм), на который и укладывают оросительную трубу. Оросительная труба должна иметь уклон 0,02 в сторону от колодца для самотека сточных вод и отверстия, через которые вода орошает фильтрующий слой.

Рис. 67. Оросительная труба из асбоцемента (а), пластмассы (б) и в виде кирпичного лотка (в, г) : 1 - труба; 2 - пропилы или отверстия (при укладке в траншею обращены вниз); 3 - кирпичный бортик лотка; 4 - кирпичное дно лотка; 5 - зазор 15-20 мм; 6 - фильтрующий слой.

Можно использовать асбоцементную, пластмассовую или керамическую дренажную трубу диаметром 75-100 мм. Если используется асбоцементная труба, в ней отверстия для излива устраивают в виде пропилов на треть диаметра шириной 10 мм с шагом 150 мм и укладывают пропилами вниз.

В пластмассовой трубе сверлят два ряда отверстий диаметром 10 мм в шахматном порядке на расстоянии друг от друга 50 мм (рис. 67 б). Гончарные дренажные трубы укладывают не встык, а оставляя зазор 15 мм, который сверху прикрывают накладками из рубероида. Можно вместо оросительных труб проложить по фильтрующему слою кирпичный лоток сечением 120 х 120 мм, оставляя на дне лотка зазоры 15-20 мм (см. рис. 67 в).

Как показано на рис. 64, на концах фильтрующих траншей, а точнее - оросительных труб, должны быть предусмотрены вытяжные стояки. Их делают из трубы диаметром 100 мм, высотой 0,5-0,7 м, а сверху прикрывают флюгаркой.

Поля подземной фильтрации можно соорудить без коллекторных колодцев. В этом случае звенья распределительной трубы диаметром 150 мм соединяют посредством тройников, обращенных вниз, к которым через угольник и подключают оросительные трубы в шахматном порядке. Для угольников и тройников подойдут чугунные канализационные фитинги (см. рис. 68).

Рис. 68. : 1 - септик; 2 - дозирующая камера; 3 - коллекторная труба (с одним распределительным колодцем); 4 - тройник; 5 - оросительная труба; 6 - вытяжка; 7 - угольник.

Очистка «серых» сточных вод доставляет значительно меньше хлопот, чем обработка сточных вод, образующихся при использовании ватер-клозета. Недаром получившие в последние годы распространение биотуалеты, то есть конструкции унитаза, не нуждающиеся в смывной воде, используются зачастую (в странах Скандинавии) даже в многоэтажных городских домах. Есть над чем подумать!

© 2000 - 2010 Oleg V. сайт™

Добрый день уважаемые форумчане! ​

Возникла такая проблемка, в решении которой и прошу у вас помощи. ​

После 6-7 месяцев эксплуатации забился фильтрующий колодец у септика, воду пропускает плохо, почему – догадываюсь. Не очень понятно, что предпринять, чтобы нормализовать канализации и в дальнейшем избежать подобной проблемы. ​

Имеется: ​

1. Реализована схема канализации септик «Танк 2»+фильтрующий колодец. Уровень УГВ не известен, но дом (и участок) находится на возвышенности, по опыту эксплуатации септика прибытие воды извне в него не отмечалось. Грунт в месте установки колодца - супесь или суглинок, но точно не глина.
2. Фильтрующий колодец представляет собой три ЖБ кольца, установленных одно на другое и скрепленных скобами для прочности. Дна нет, на дне сделана засыпка гравием уровнем 30-40см. Гравий различной зернистости. Вход трубы от септика сделан в верхнем кольце на глубине примерно 80см от верхнего края колодца. Сверху все это прикрывается пластиковой крышкой, которая имеет ребра жесткости, благодаря которым крышка прилегает неплотно и обеспечивается некоторое поступление воздуха в колодец.
3. В септик изначально (при запуске в работу) заливались бактерии «Доктор Робик» ДР37. При запуске септика - полбутылки и через пару-тройку месяцев еще половину. На бутылке написано, что объема бутылки должно хватать на год работы септика. Позже, когда вода стала плохо уходить и возникли сомнения в работе септика, добавил еще бактерий, сейчас уже не помню марку, также импортные. Т. е. бактерии я за восемь месяцев всего три раза в септик заливал, может быть надо чаще.
4. Потребление воды у нас в основном на троих человек. Мойка посуды, три- четыре раза в неделю стирка, каждый день вечером (в среднем 2 чел.) принимается душ. Расход примерно 200-250 л. на человека в сутки. Яму приходится откачивать раз в три-четыре дня, редко - раз в пять дней.
5. Месяц-два после запуска система работала как часы, даже целая ванная воды уходила безболезненно, потом купили ст. машинку, стали пользоваться и потихоньку вода стала уходить все хуже и хуже, на настоящий момент (через 8 месяцев после начала эксплуатации) практически не уходит. Или уходит, но впитывающая способность колодца сильно отстает от притока из септика
6. «Ядреной» бытовой химией (Доместосами, Колгейтами и т. д) не пользуемся. Ст. порошок –«Ариель», средство для мытья посуды - щадящее. Для ванны – мыло (правда и Safeguard пользуем) и шампунь.
7. Проверил с помощью обычной доски, что сейчас творится в септике и на выходе из трубы в фильтрационный колодец: в самом септике твердых и крупных фракций нет, очень мутная (со свинцовым оттенком) и мыльная вода без резкого запаха, у дна осадка в виде сплошного слоя не ощущается, только светлая взвесь. Под трубу в колодец вешал ведро с дырявым дном с песком на ночь – за сутки песок замыливается так, что вода через ведро течь перестает. Сверху песка образуется серая маслянистая корка сантиметра два.
8. Вопрос: работает-ли септик (очищает-ли стоки) и правильно-ли сделан фильтрующий колодец? Что нужно исправить, чтобы решить эту проблему и избежать в дальнейшем ее повторения?

Заранее прошу прощения за этот поток сознания, но хочется как-то изменить ситуацию. За любую помощь заранее спасибо. ​
