Правильный пирог каркасной стены – глазами форумчан. Принцип построения каркасной стены — схема Из чего сделать стены каркасного дома

Каркасный дом – это возможность не очень дорого и достаточно быстро решить жилищные проблемы семьи. Прочный, практичный, теплый дом – это легкая конструкция, которая способна простоять не один десяток лет. При этом для строительства не требуется сложного тяжелого фундамента, однако сложность есть – каркасные стены. Стеновые конструкции должны быть правильно утеплены и гидроизолированы, тогда вашему дому не страшны любые перепады температур, микроклимат останется комфортным и дом действительно обретет уют.

Недорого, не значит плохо

Основная популярность технологии заключена в возможности использования недорогих строительных материалов, что удешевляет цену проекта. Минимальное применение древесины, отсутствие кирпичной кладки, блоков газо-, пенобетона – данный параметр значительно облегчает общую массу строения, а значит, возможно сэкономить на обустройстве несущей основы без утраты практических и прочностных характеристик всего дома.

Еще один положительный момент – быстрая установка стен дома. Технологически, коробка возводится буквально за 4-6 недель, причем нет дальнейшей усадки, что дает экономию времени на строительство. А упрощенная конструкция и многообразие проектов позволяют реализовать сложнейшие планировки без особых финансовых вложений.

Интересно! Каркасные стены идеально скрывают коммуникации, поэтому при строительстве не придется дополнительно монтировать короба, скрывающие элементы, что также очень удобно.

Конструктивно, дом состоит из несущего каркаса, утеплителя, который закладывается внутрь, внешней и внутренней обшивки, дополненных слоями. Внушительный перечень преимуществ технологии можно заключить в следующем: стена каркасного дома при минимальной толщине,по отношению к любому другому типу застройки, сохраняет все практические качества, при этом соблюдается лучшее соотношение площади застройки к полезной площади внутренних помещений.

В зависимости от типа и толщины применяемого утеплителя, стеновые панели обладают следующими параметрами энергосбережения:

• минвата толщины 150 мм = R 3,2;
• минвата толщины 200 мм = R 4,3;
• пенополистирол толщины 150 мм = R 3,7;
• пенополистирол толщины 200 мм = R 5.

Важно! Для обеспечения сохранения всех качеств, каркасный дом следует возводить из сухого пиломатериала. Применение сырых элементов приведет к усыханию конструкции, а значит, появлению деформации, ослаблению крепежных узлов. Впоследствии дом потребует ремонта и подновления. Часто используемые доски имеют параметры 150*50 мм или 200*50 мм, ширина элементов зависит от толщины применяемого утеплителя. Наружная обшивка допускает применение плит ОСП, фанеры с нужным уровнем сопротивления влажности, ЦСП, помимо защитных функций, обшивка придает каркасу прочность. В качестве утеплителя хорошо подходит обычный плотный минераловатный слой (вату нужно рассчитывать на примере вертикальной конструкции, не горизонтальной, иначе она будет сползать) или же слой пенополистирольных материалов.

Использование пенопласта – мера дешевая, но не самая выгодная. Для того чтобы пенопласт хорошо держался, придется заделать все щели и стыки монтажной пеной. Стоимость такого крепления снижает разницу в цене, а иногда увеличивает общую стоимость работ. Кроме того, пенопласт – материал, в котором часто устраивают гнезда грызуны, а такое его качество явно сводит на нет все достоинства.

Один из важных элементов обустройства каркасных стен – монтаж пароизоляции. Материалы выстилаются с внешней стороны, защищая утеплитель от намокания. Герметичность и качество пароизоляционных материалов должны быть очень высокими, кроме того, все щели обязательно проклеиваются обоюдосторонней лентой. Однако, если применять полистирольные утеплители, пароизоляция не требуется, так как материал сам прекрасно отводит влагу.

Важно! Наличие пароизоляции создает внутри стен замкнутую воздушную среду, а это значит, что необходима вентиляция. Обустройство ее продумывается на стадии создания проекта.

Строительство каркасного дома может быть произведено по двум вариантам:

1. применение штучных материалов, подготовка которых, распиловка и сборка производится на строительной площадке;
2. применение крупнопанельных размерных элементов, называемых щитами. Изготовление продукции допускает только промышленные варианты, на стройку материал доставляется в нужной конфигурации и на месте производится только сборка и установка. Процесс довольно легкий и быстрый, однако вес щитовых конструкций иногда требует применения специальной техники.

Совет! Щитовая технология доступна в нескольких вариантах: наличие только односторонней обшивки, что предполагает обустройство обшивки с другой стороны щита после возведения коробки и наличие двусторонней обшивки. Во втором случае стены каркасного дома полностью готовы и нужно лишь установить их на место. Как правило, это СИП панели, оснащенные толстым слоем пенополистирола, который выполняет сразу две функции: теплоизоляция и пароизоляция. При этом панели имеют повышенную прочность, в сравнении со стандартным рамочным каркасом.

Недостатки стеновых каркасных конструкций

Один и главный минус – это скопление влаги в каркасе. Данная проблема может возникнуть в толще утеплительного материала и приведет к тому, что появятся коррозионные бляшки, плесень, сырость. Такой дом простоит недолго.

Поэтому очень важно выбирать наиболее качественный утеплитель и максимально тщательно его гидроизолировать. При этом помнить о том, чтобы теплоизоляция пришлась не по вкусу грызунам, жучкам, не была подвержена гниению и деформации. Как только решится данная проблема, можно строить дом, который подарит не один десяток лет безупречной эксплуатации.

Каркасные стены: конструкция элементов

Структура стены каркасного дома имеет несколько обязательных узлов: жестко связанный рамный элемент с наличием горизонтальных обвязок, добавочные конструкции, вертикальные стойки, внутренний наполнитель и обшивка. В разрезе подобный «пирог» выглядит так (материалы даны с учетом стандартного строительства):

• обшивка из имитации бруса;
• обрешетка;
• мембрана пароизоляции;
• плита древесная (ДСП);
• стеновая каркасная конструкция (доска, брус);
• теплоизоляционный материал;
• звукоизоляция;
• фанерная плита;
• внешняя отделка.

Теперь рассмотрим, какой «пирог» является особенно правильным. Технология требует применения только качественной сухой древесины, иначе усыхание приведет к необратимым последствиям. Например, доска сырая ширины 150 мм в процессе усушки превратится в доску ширины 145-147 мм, а это значит 3-5 мм зазоров, которые значительно снизят тепловые качества дома.

Утепление предполагает применение разного материала, главное, чтобы он устойчиво держался в вертикальной плоскости, не скатывался и не собирался гармошкой у низа. Лучше всего использовать материал плитного характера или фиксировать листы пеной.

Пароизоляция обустраивается всегда внахлест, снизу вверх. Линия нахлеста указывается на рулоне пунктиром или чертой.

Важно! Толщина теплоизоляционного слоя подбирается с учетом климатических особенностей региона.

В зависимости от применяемых стеновых панелей, иногда случается, что толщина теплоизоляции немного больше, чем внутренняя полость каркаса стены. Решение проблемы – применение дополнительного деревянного каркаса или плитного элемента, монтируемого под наружную облицовку. Неважно, какой выбран вариант строительства, слои «пирога» жестко скрепляются и закрепляются посредством пластиковых гильз, чтобы в процессе эксплуатации минимизировать риски деформации изоляции. Стойки каркаса не должны располагаться с шагом более 0,6 м.

При толщине теплоизоляционного материала больше 20 см делается двойной каркас. Процедура облегчает весовую нагрузку на основной элемент стены. Применение блоков модульного типа облегчает процесс строительства, при этом устройство блоков имеет параметры, заранее подготовленные к каждому индивидуальному региону. Чаще всего это плиты ОСП с утеплителем полистирольного или минераловатного типа. Данная конструкция обеспечивает высокий показатель энергосбережения и просто соединяется на стройплощадке.

Конструкция мелкоразмерных стен каркасного дома, если строительство ведется именно из таких элементов, ничем не отличаются от щитов, только при обустройстве пароизоляционного слоя придется проводить прокладку панелей цельным куском, а места соединения усилить силиконовой массой.

Что касается того, какая должна быть толщина стены каркасного дома, выстроенного для постоянного проживания, то специалисты рекомендуют размеры не менее 15 см. Это касается не всего «пирога», а только утеплителя. Для строения временного типа достаточно и 10 см минваты, но тогда зимой придется прогревать дачу, чтобы остаться там переночевать. Таким образом, складывая все толщины, получим полную толщину стеновой панели каркасного дома.

Важно! Утепление минватой, как самым распространенным материалом, имеет свои параметры толщины: применяется в основном утеплитель со средним показателем 15-18 см, а беря во внимание полное устройство конструкции, толщина стены составит 22-24 см.

В чем заключается принцип технологии домостроения из каркасных конструкций? В своей основе, каркас стены представляет собой сочетание стоек и укосин, его принято возводить из достаточно прочных и надежных материалов, к примеру, дерева или же металла, после чего образовавшееся пространство в стене заполняется специальными теплоизолирующими материалами.

Утепление стен каркасника

Еще несколько десятилетий тому назад, было принято утеплять наружные стены каркасного дома такими простыми материалами, как пористый камень, глина, саман. Благодаря чему получали дополнительный запас прочности.

На заметку

Сегодня же, для реализации поставленной задачи принимается решение помещать более современные типы материалов, обладающие лучшими теплоизолирующими свойствами, легкостью и долговечностью.

Основными достоинствами, которыми обладают стены каркасного дома, можно назвать экономичность, высокую теплоэффективность, а также, оперативность сооружения, даже значительную экономию площади, что связано с уменьшением общей толщины конструкции. Далее предлагается рассмотреть устройство стены каркасного дома.

Устройство стены каркасника

Внешние стены каркасного дома обустроены следующим образом:

• Основанием для наружной отделки служит плита ОСП или изоплат. Используются такие элементы, как контр-обрешетка, зазор для вентиляции, защита от возможного ветра, выполненная из мембраны паронепроницаемого типа. Используется , стойки, установленные независимо, .
• В качестве гидроизоляции используется диффузионная мембрана. Используется в качестве наружной обшивки обычный утеплитель, с дополнительной звукоизоляцией. Также для наружной отделки используется вагонка, блок-хаус или сайдинг.

Внутренние стены включают в себя пленку для защиты от пыли, закрепленную (влажность бруса должна быть в пределах 14-16%). Дополнительно, каркас стены обрабатывается специальными антисептическими компонентами и составами, что повышает срок эксплуатации.

Внутренняя обшивка стен каркасного дома бывает различной, поэтому толщина стен каркасного дома варьируется в пределах 100 миллиметров. Между внешней и внутренней обшивкой закладывается базальтовый утеплитель, в результате чего формируется пирог стены каркасного дома.

Этапы строительства

Рассмотрев, какую конструкцию имеют внутренние стены каркасного дома, стоит указать, как осуществляется их возведение, проводятся отделочные работы. Проходит сборка постройки в несколько отдельных этапов.

Проектирование

На данном этапе, мастер согласовывает с будущим владельцем объекта все технические моменты, принимается решение по планировке, составляется смета будущего проекта. Определяется на стадии проектирования и толщина стен каркасного дома, которая может доходить до 600 мм. Данное значение устанавливается на основании анализа используемых материалов и компонентов (в первую очередь, утеплителя). К примеру, для регионов, расположенных на севере, потребуется использовать вату толщиной в 200 мм, на юге хватит и 100 мм, учитывая особенность климата.

Подготовка к монтажу

На подготовительном этапе предстоит выполнить регламентированные работы с каркасом. Лучше всего заблаговременно обзавестись древесиной, и обязательно обратить внимание, чтобы материал был обработан специальным антисептическим составом. Лучше всего, если это будут обрезные, нестроганые доски. На фундамент прокладываются слои рубероида, после чего монтируются лежни для нижней обвязки каркасного дома. Сами лаги ставятся на ребро, после чего опираются своими концами на обвязку.

Стены каркасника

Стены для каркасного дома собираются внизу, после чего устанавливаются на нижнюю обвязку посредством щитов. Рекомендуется щиты прикреплять к обвязке исключительно обычными гвоздями, при этом, конструкция не обвалится, в этом можно не сомневаться. Когда правильная каркасная стена дома первого этажа готова, по аналогичной технологии можно возвести и каркас второго этажа. Аналогичным образом, устанавливаются и заготовленные комплекты досок на верхнюю обвязку. Контролируются углы каркасного дома, проверяется правильность их геометрии.

Правильный пирог постройки

Какой утеплитель для стен каркасного дома надо использовать? Одним из важных этапов строительства является утепление стен каркасного дома. Как правило, для этих целей лучше всего использовать пенопласт, однако, это бюджетный вариант, для более солидных по стоимости объектов, можно использовать тот же самый Роквол.

Устройство пирога строения.

Утепление начинается с пола, укладка плит утеплителя осуществляется непосредственно на рейки, предварительно прибитые к лагам. В свою очередь, на лаги необходимо будет постелить пол из листов ОСП, после чего на него можно ставить и сами перегородки и стены.

Как только будут поставлены внешние и внутренние стены каркасного дома, необходимо переходить к выбору материалов для отделки и утепления стен. Утеплитель для стен каркасного дома надо выбрать, чтобы он подходил по всем параметрам: толщина, плотность, долговечность, теплоизоляционные свойства. От выбранного утеплителя будет зависеть толщина стен каркасного дома.

На последних этапах работы выполняется монтаж крыши, обустройство кровли. Следует установить элементы гидроизоляции и необходима ветрозащита для стен каркасного дома, упрочнение готовой конструкции. Для обеспечения надлежащей пароизоляции, принято использовать специальные мембраны, способные сократить вероятность проникновения влаги.

На заметку

Достаточно высоко себя зарекомендовал в качестве материала для пароизоляции и армированный полиэтилен, который ранее активно использовался при строительстве деревянных домов. К его преимуществам стоит отметить небольшую стоимость, для бюджетного строительства это самый лучший вариант.

С недавнего времени широкое применение получили мастики, которые наносятся на стены и пол дома непосредственно до начала внешней отделки. Что примечательно, для нанесения мастики нет необходимости устанавливать обрешетку стен, состав может наноситься в несколько слоев, но нужно дать каждому просохнуть. Когда основная часть работ проведена, «коробка» готова, можно без промедления приступать к отделочным работам внутри помещений.

Данный способ позволяет решать жилищные проблемы в сельских зонах и быстро застроить дачные массивы.

Кроме этого, каркасные стены данных домов делают ваше жилище надежным, теплым, экологичным и тихим.

Особенную популярность и известность такой тип строительства получил за возможность использования более экономного материала.

При возведении и установке на каркасные стены уходит в несколько раз меньше дерева, чем для брусчатых и бревенчатых стен . Благодаря такой особенности снижается их вес и дом можно устанавливать на .

Для внутренней части блока используют специальный полиуретан, или . Теплоизоляционные характеристики у данных материалов очень высокие. Это обеспечивает меньшие потери тепла при обогреве помещения. Соединить все слои в монолитную панель можно с помощью полиуретанового клея. Отверстия под двери или окна в таких блоках можно выпилить на строительной площадке.

По своим конструктивным особенностям каркасные стены из мелкоразмерных панелей, ничем не отличаются от особенностей стандартных стеновых перегородок. Отличие лишь в том, что при устройстве проводят прокладку панелей цельным куском, а места их соединения усиливают специальной силиконовой массой. Для прочного схватывания и фиксации отдельных деталей и элементов с нижним брусом крепление фиксируется строго по швам и внутренней стороне собираемой каркасной стены.

Установка стен каркасного дома

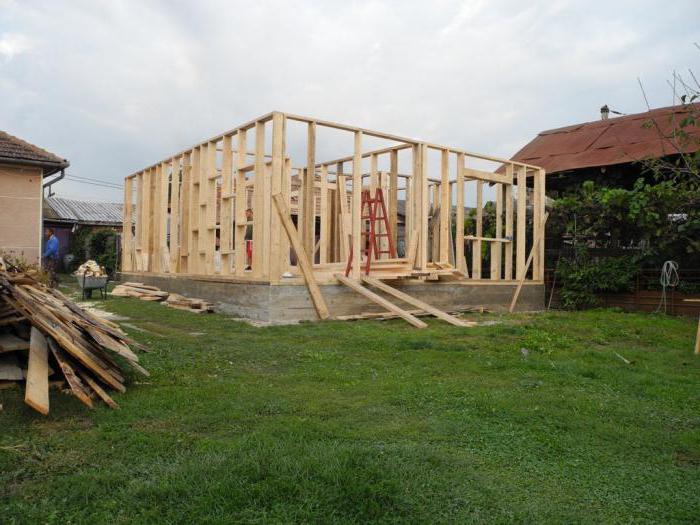

Установку и монтаж каркасных стен начинают с нижней обвязки. Для этого подготавливают и деревянные брусья. Нижнюю обвязку укладывают в строго горизонтальном положении. Все соединения сращивания на стыках и в углах при необходимости можно сделать вполдерева. При монтаже обязательно контролируйте прямоугольность всех выстроенных контуров через промеры нижних диагоналей. Нижнюю обвязку крепите скрутками к анкерам, заделанными в фундамент.

Установку стоек выполняйте с минимальным шагом — 600 мм.

Расстояние между стойками для и дверей можно определить размером коробки данных элементов. При необходимости их число увеличивают, добавляя подоконные и надпроемные стойки.

Для прочности и жесткости несущей конструкции в местах, где стеновая перегородка примыкает к каркасному дому, устанавливают специальную дополнительную опору, которая укреплена подкосами.

Сверху на стойки укладывается верхняя обвязка, соединяющая их между собой вполдерева. При наращивании обвязки ее крепление проводят строго над стойками. Полученную каркасную стеновую конструкцию, как правило, обшивают деревом или прочими выбранными материалами с обязательно прокладкой и .

Стены каркасного дома - это многослойная конструкция, особенности которой полностью известны только профессионалам. Однако домашний мастер сможет освоить такую технологию, чтобы осуществить работы без посторонней профессиональной помощи.

Устройство каркасных стен

Устройство стен каркасного дома предусматривает несколько слоев. Данная технология, по которой осуществляется подобное строительство, нашла свое широкое распространение, сегодня она стала понятна даже частному застройщику. Важно перед началом работ решить, какие материалы использовать, а также в какой последовательности их расположить. Без каркаса при этом не обойтись, ведь именно такая схема дала название технологии.

Понадобится пароизоляционный слой, обрешетка, отделочные материалы, ОСП, минеральный утеплитель, который может иметь вид матов. Имея данные материалы, можно создать из них правильный "пирог". Формирование многослойной стены начинается со строительства каркаса, который выполняется из бруса. Между стойками следует расположить слой теплоизоляции, а дальше двигаться в направлении к фасаду. Там будет располагаться 15-миллиметровая ориентированно-стружечная плита, а далее - вертикальная и горизонтальная обрешетки, между которыми располагается мембрана. Последним идет декоративный материал. Мембрана же будет выполнять функцию ветрозащиты. Устройство стен внутри окажется несколько проще, для этого нужно использовать пароизоляцию и обшивку.

Для справки

Для того чтобы исключить застаивание воздуха внутри помещений, необходимо будет установить принудительную вентиляцию. Ведь ориентированно-стружечная плита - это материал, который плохо пропускает воздух.

Если вами будет осуществляться устройство стен каркасного дома, то важно на первом этапе определить, будет постройка жилой ив холодное время года или ее предполагается использовать в качестве дачи. Это влияет на Если речь идет о летней загородной постройке, то можно сэкономить на стойках, которые будут иметь меньшее сечение. А вот с домом для круглогодичного проживания дело обстоит иначе. Кроме того, для дачного дома можно использовать более дешевые финишные материалы, ведь к внешнему виду постройки предъявляются не столь серьезные требования.

Когда осуществляется устройство стен каркасного дома, подбирается, конечно же, еще и тепло-, а также пароизоляция. В этом случае многое зависит от региона, где вы собираетесь осуществлять строительство. Если речь идет о северной части страны, то акцент необходимо сделать на энергосбережении, конструкция должна иметь два слоя утеплителя. Однако если за окном большую часть года жара и повышенная влажность, то следует дополнительно использовать пароизоляцию, которая укладывается с внешней стороны утеплителя, тогда как для холодных регионов подобная схема "пирога" противопоказана.

Описание каркасных стен: плюсы и минусы

Устройство стен каркасного дома своими руками вполне может быть осуществлено. Но перед этим рекомендуется рассмотреть все плюсы и минусы таких построек. Главным достоинством является скорость, ведь дом можно собрать за несколько месяцев, что обеспечивается отсутствие усадки, которая в других случаях требует выжидания того момента, пока стены примут окончательное положение. Помимо прочего, приведенный метод является относительно недорогим.

Благодаря современным материалам можно за несколько месяцев воплотить в жизнь сколь угодно смелую фантазию, а дом получится прочным и надежным. Но следует обратить внимание на слабые места. Бесспорно, сегодня существует множество средств, которые используются для повышения качеств пожаробезопасности материалов. Но при всем при этом в древесине все равно могут завестись насекомые и грызуны. Поэтому перед началом строительства необходимо осуществить мероприятия по борьбе с этими вредителями.

Возведение каркасных стен

Устройство каркасного дома было описано выше, теперь можно перейти к практической части вопроса. На первом этапе осуществляется подготовка, при этом необходимо определиться с количеством строительного материала. Важно подготовить определенные инструменты, среди них:

• дрель;
• отвес;
• строительная линейка;
• молоток;
• шуруповерт;
• уровень;
• угольник;
• ножницы по металлу;
• электролобзик.

Помимо прочего, не стоит забывать о приобретении антисептических средств, с помощью которых производится обработка деревянных элементов, чтобы придать им огнеупорность и защитить от вредителей. Толщина стен будет зависеть от назначения постройки, на этот параметр влияет сечение стоек. Поэтому площадь опоры должна быть равна 50 см 2 . Сначала нужно установить нижнюю обвязку, которая укладывается на гидроизоляционный слой фундамента. После в пазы устанавливаются лаги. Все углы должны быть прямыми, помимо прочего, элементы выравниваются по горизонтали. Для упрощения работ следует выдерживать которое будет эквивалентно толщине теплоизоляции. Все элементы обрабатываются антисептическими средствами. После этого можно приступать к установке угловых стоек. Они фиксируются верхней обвязкой, только после мастер может монтировать промежуточные брусья. Специалисты советуют на каждом этапе проверять, соблюдаются ли вертикаль и горизонталь, ведь именно от этого будет зависеть конечный результат.

Работа над углами, верхним перекрытием. Проведение отделки

Устройство стен каркасного дома в деталях, которое описано в статье, позволит вам исключить ошибки. Таким образом, следующим этапом станет обработка углов, к которым можно отнести оконные и дверные проемы. Фиксация осуществляется металлическими уголками, которые укрепляются шурупами. На следующем этапе монтируются лаги перекрытия, технология будет аналогична той, которая используется при укладке напольных элементов. Однако в данном случае их длина должна оказаться несколько больше. Стойки фиксируются с помощью укосин.

Выше было упомянуто, что в составе каркасных стен имеется утеплитель по типу минеральной ваты. Однако вы можете выбрать любую подходящую теплоизоляцию. Если вы хотите, чтобы в вашем доме было достаточно тепло даже в морозную зиму, слой теплоизоляции нужно укрепить между стойками каркаса. На следующем этапе укладывается гидроизоляция, при этом необходимо следить за тем, чтобы каждый последующий слой перекрывал предыдущий. Укладка ведется по направлению снизу вверх. Специалисты рекомендуют набивать поверх тонкие бруски, с помощью которых образуется вентиляционный зазор. На заключительном этапе укладываются наружные отделочные материалы.

Внутренние работы

Стены каркасного дома, устройство и основные элементы которых описаны в статье, должны быть отделаны еще и изнутри. При этом используется меньшее количество слоев, нужно применить только пароизоляцию и отделочный материал. В роли последнего может выступить ДСП или фанера, а при желании - гипсокартон. Если помещение планируется сделать жилым, то следует обратить внимание на экологичность финишного покрытия. Если оно содержит вредные вещества, то может оказать негативное влияние на здоровье человека. Например, некоторые разновидности ДСП являются непригодными для подобного использования.

Устройство внутренних стен

Устройство внутренних стен каркасного дома может осуществляться с применением брусков, сечение которых может быть равно 40x60 или 30x50 мм. Собрать каркас можно на саморезы или гвозди, реже используются крепежные пластины. Каркасная стена может быть выполнена из обычного профиля для гипсокартона. Можно создать каркас с ребрами жесткости, сверху на него нашивается листовой материал.

Строительство каркасных домов

Устройство каркасного дома от фундамента до крыши предусматривает создание на первом этапе дешевого фундамента (возможно - ленточного). Крепление здания к фундаменту может осуществляться болтами, костылями с связками-анкерами или клином. Возведение несущих стен было описано выше, а вот после завершения этого этапа можно заняться кровлей. Для этого используются с квадратным сечением, сторона которых составляет 150 мм. По углам устанавливаются постоянные ветровые связи заподлицо со стойками. На них укладывается доска с сечением 150x50 мм. Каркас крыши подкрепляется стяжками, шаг между стропилами должен быть равен удвоенному расстоянию между стойками каркаса.

Вконтакте

Одноклассники

При строительстве стен каркасного дома применяются собственные правила и технологии, несвойственные традиционным постройкам из кирпича, бетона или камня.

Особенности материала, необходимость понимания и правильного использования физических процессов, вызывающих намокание и порчу конструкций, способы сборки и размещения слоев — все вопросы имеют важное значение.

Они оказывают значительное влияние на качество жизни в доме, на его долговечность. Как собрать стену каркасного дома? Перед началом работ полезно ознакомиться с основными правилами и приемами, повышающими качество сборки и предохраняющими от возможных ошибок .

имеет определенный состав, включающий в себя и элементов , выполняющих определенные функции.

К ним относятся:

1. Нижняя обвязка . Это пояс из бруса или сплоченной доски, служащий основанием для установки стен. Монтируется через слой гидроизоляции (толь, рубероид или подобный) на ростверк или ленту фундамента. Используется древесина хвойных пород, идеален материал с высоким содержанием смолы как естественного антисептика, препятствующего гниению. Тем не менее, требуется пропитка химическими составами .
2. Верхняя обвязка . Пояс из бруса или сплоченной доски, расположенный в верхней плоскости стен. Объединяет и распределяет нагрузки от стен и перекрытия. При наличии верхнего этажа действует аналогично нижней обвязке. Опирается на стойки и угловые брусья, связывая периметр как отдельной стены, так и весь общий периметр наружных стен в плане.
3. Стойки . Вертикальные элементы, длина которых определяет высоту этажа. Материалом для них служит обрезная доска сечением 50 на 150 мм (или 200 мм), что удобно сочетается с толщиной утеплителя, позволяя размещать его без зазоров в один или несколько слоев . Стойки в углах чаще всего делаются из бруса или из нескольких сплоченных обрезных досок для усиления угловых элементов и более прочной связки стен. Между собой стойки располагаются на определенном расстоянии, кратном ширине листа ОСП, фанеры или другого листового материала.
4. Укосины . Наклонные элементы, связывающие нижнюю обвязку и угловые стойки и служащие для придания жесткости конструкции , исключения возможности подвижек в диагональном направлении. В качестве материала используется та же доска, что и для стоек.
5. Дверные и оконные проёмы . Об этих элементах конструкции надлежит позаботиться заранее, поскольку по готовой стене прорезать отверстия не получится. В идеале надо иметь готовые дверные и оконные блоки , чтобы сделать проемы по имеющимся размерам с необходимым зазором в 1-1,5 см на монтажную пену. Если готовых дверей и окон пока не имеется, размеры можно узнать в магазинах, торгующих дверями и в фирмах, занимающихся изготовлением окон.
6. . Для каркасного домостроения подходит практически любой тип утеплителя за исключением сыпучих материалов — керамзита, шлака и подобных. Удобнее всего применять плитные материалы — пенопласт, пенополистирол, базальтовую минвату и т.д. Они относительно недороги, прекрасно выполняют свои функции, не подвержены гниению. Более дорогие напыляемые типы утеплителя (эковата, жидкий пенополиуретан) применяются реже, хотя они более эффективны и не оставляют щелей, вызывающих образование конденсата и намокание материала.

Материалы и инструменты

В качестве материалов потребуются:

1. Брус из сосны (идеально — лиственницы), сечением 150 на 150. Сечение указано условно, основным требованием является соответствие одного из размеров ширине обрезной доски для стоек и других деталей конструкции. Потребуется для изготовления нижней обвязки.
2. Обрезная доска 50 на 150 мм.
3. Плиты ОСП, фанера или подобные листовые материалы для обшивки.
4. Утеплитель.
5. Бруски толщиной 25 мм для обрешетки.
6. Пленочные гидроизоляционные материалы: паро- гидроизоляционная мембрана, полиэтиленовые пленки и т.п.
7. Гвозди, шурупы, монтажные скобы.

Примечание. В этом перечне намеренно не указаны материалы для внутренней и внешней отделки.

Инструменты:

1. Ручная дисковая пила.
2. Электролобзик.
3. Уровень.
4. Электродрель, электрошуруповерт, степлер.
5. Молоток, отвертка, пассатижи.
6. Набор сверл, крепежные уголки, пластины, стяжки.
7. Рулетка, линейка, угольник.

Способы сборки стен каркасного дома

Материалы и инструменты подготовлены. Теперь сооружаем каркасные стены: принцип построения использует два основных способа. Это:

1. Постоечный. Традиционный вариант строительства, используемый с первых дней существования каркасной технологии. При этом способе стена возводится постепенно , путем установки и закрепления в вертикальном положении всех стоек поочередно и последующем монтаже верхней обвязки.
2. Платформа. Такой вариант заключается в сборке всей стены в горизонтальном положении и последующем подъеме ее в вертикальное положение при помощи специального устройства — удочки, напоминающей кран. При использовании такого варианта можно обходиться малым числом строителей, некоторые осуществляют подъем стены каркасного дома в одиночку.

Постоечный метод

Поскольку рассматривается процесс постройки стены, то фундамент и черновой пол считаются готовыми, на них не отвлекаемся.

Итак, каркасная стена своими руками: пошаговая инструкция для самостоятельной сборки приведена ниже.

1. Прежде всего, надо составить план работ , продумать заранее последовательность действий и изложить все на бумаге. План должен включать в себя подробный расчет всех деталей, количество крепежа, изоляционных и утепляющих материалов и т.д. Не следует лениться составить такой план, он не раз поможет избежать досадных ошибок или заминок в ходе работ. Держать план в голове не следует, память иногда подводит, а бумага не будет чрезмерной тяжестью в кармане.
2. Производится тщательная разметка площадки — расположение нижней обвязки, проемы, дополнительные перегородки и т.д. Особенно важно соблюдать прямые углы, параллельность стен. Любые ошибки на этом этапе повлекут за собой появление щелей, перекосов, прочих неприятностей.
3. По плану и разметке устанавливается нижняя обвязка. Материалом для нее может послужить брус или сплоченная доска. Соединения производятся вполдерева с протяжкой болтами, шурупами или на гвозди. Некоторые специалисты не советуют использовать металлический крепеж, предпочитая применять деревянные нагели. Мнения в этом вопросе расходятся, поскольку современные крепежные элементы имеют защитное оцинкованное покрытие, предотвращающее коррозию.
4. Начинается поочередная установка стоек с шагом, соответствующим ширине листа обвязки . Первыми устанавливаются угловые стойки, вертикаль фиксируется временными укосинами. Вторыми крепятся стойки, образующие оконные и дверные проемы. Они делаются двойными в целях усиления конструкции. Затем монтируются все остальные стойки.
5. Сооружается верхняя обвязка . Тщательно связываются верхние концы стоек, проверяется точность соблюдения прямых углов во всех местах.
6. Угловые стойки дополнительно усиливаются при помощи укосин . Они служат для предотвращения расшатывания конструкции, принимают на себя и перераспределяют ветровые нагрузки на стены.
7. Если не планируется обшивка стены панелями (ОСП, фанера или подобные) с одной или с обеих сторон врезаются укосины, усиливающие конструкцию и скрепляющие диагональ . Врезка производится таким образом, чтобы деталь не выходила за пределы плоскости стены.
8. Устанавливается слой гидрозащиты и . Полосы защиты устанавливаются горизонтальными рядами внахлест не менее 15 см, причем установка рядов начинается снизу. Стыки проклеиваются полосой специального скотча. Материал необходимо ориентировать таким образом, чтобы он обеспечивал правильный проход пара наружу и препятствовал проникновению воды и ветра внутрь.
9. . На этом этапе требуется аккуратность и точность. Не допускается наличие щелей. Стыки плит утеплителя проклеиваются специальной лентой.
10. Установка слоя пароизоляции для стен каркасного дома изнутри. Какую пароизоляцию выбрать для стен каркасного дома? Для этой цели используется один из множества рулонных материалов, например защитная мембрана.
11. Обшивка внутренней поверхности стены.

Отделочные работы снаружи и изнутри помещения — отдельная тема, зависящая от вкуса владельца дома, поэтому в рамках данной статьи ее рассматривать не будем.

Платформа

Сборка стен каркасного дома методом платформы имеет свои особенности.

Принципиальным отличием от традиционного метода является отсутствие нижней и верхней обвязок как таковых, их роль играют доски того же сечения, что и стойки.

Сборка в горизонтальном положении удобнее, так легче контролировать соблюдение размеров, прямых углов и плоскости каркаса.

Важно! При сборке постоянно производится контроль прямоугольности соединений. Для фиксации положения элементов используются временные укосины.

Чтобы собрать стены каркасного дома технология возведения предусматривает следующий порядок действий :

1. Производится тщательная разметка площадки по черновому полу . Особое внимание уделяется соблюдению прямых углов.
2. Нарезаются все доски по размерам, указанным в плане строительства и раскладываются по местам.
3. Доски соединяются между собой, оформляются оконные и дверные проемы .
4. Производится полная сборка каркаса — врезка укосин, усиление и закрепление всех соединений.
5. Прикрепляется гидрозащитная мембрана . Монтаж ведется горизонтальными полосами, начиная с нижней стороны каркаса. Используется степлер и скобы. Поверх гидроизоляции для каркасных стен на гвозди прибиваются рейки толщиной 2-2,5 см, отсекающие листовую обшивку от материала мембраны.
6. Каркас стены обшивается ОСП, фанерой, влагостойким ДСП или обрезными досками толщиной 25 мм в диагональном направлении.
7. Осуществляется подъем стены . Этап ответственный, необходимо следить за тем, чтобы не опрокинуть стену в противоположном направлении.
8. Поднятая стена фиксируется в вертикальном положении временными распорками , при помощи аккуратных ударов кувалды выравнивается по разметке и окончательно закрепляется на черновом полу.
9. Дальнейшие работы по установке утеплителя и внутренней обшивке производятся в вертикальном положении аналогично традиционному методу сборки.

Примечание: При больших размерах стены и тяжелой обшивке подъем осуществляется после полной сборки каркаса (п. 4). Укрепление изолирующих и утепляющих материалов и прочие работы производятся в вертикальном положении.

Удочка

При использовании метода сборки платформой возникает необходимость подъема стены.

Для этого применяют специальное устройство, называемое удочкой .

Удочка для подъема каркасных стен представляет собой стрелу немногим длиннее высоты стены, с закрепленным на ней подъемным механизмом. Одним концом стрела крепится к черновому полу, другой конец свободен. На нем установлен ролик, через который проходит подъемный трос, закрепляемый одним концом на верхней части стены, а другой — на барабане подъемного механизма.

Первоначальное положение стрелы вертикально, по мере подъема стены она несколько раскачивается и наклоняется по мере необходимости. Для предотвращения опрокидывания стены в противоположную сторону рекомендуется фиксировать ее положение лентой , закрепляемой одним концом на верхней части стены, а другим — к черновому полу.

Шумоизоляция

От чего зависит каркасная шумоизоляция стен? Влияют разные факторы:

1. Тип утеплителя. Материалы по-разному проводят звук: например, мягкие разновидности утеплителя поглощают звук лучше, чем твердые.
2. Толщина утеплителя и (или) количество его слоев. Чем , тем лучше шумоизоляция стен в каркасном доме.
3. Материал обшивки, внешней и внутренней отделки.

Как правило, звукоизоляция стен в каркасном доме не подразумевает какого-либо отдельного слоя , все решается перечисленными факторами. Но иногда для каркасной звукоизоляции стен используют современные материалы: например, пробковое покрытие, звукопоглощающие плиты и другие.

Защита от грызунов

Защита стен каркасного дома от грызунов (крыс и мышей) предполагает использование барьеров типа защитной сетки .

Также можно применять отпугивающие средства : например, насыпанный в слой утеплителя красный перец или табак.

Внимание! Применение отравляющих веществ эффективно, но опасно тем, что погибшее животное будет долго издавать неприятный запах, а найти его будет невозможно.

Надежнее использовать отпугивающие средства — жгучие добавки, ультразвуковые источники, а также механические барьеры — сетки, сыпучие замки, не позволяющие образовывать гнезда и ходы.

Полезное видео

Ознакомьтесь визуально с подъемом стены удочкой на видео ниже:

Выводы

Сооружение и установка стены каркасного дома своими руками — задача вполне доступная для самостоятельного выполнения при владении некоторыми познаниями и навыками. Легкость материала и простота его обработки способствуют этому. Имеющийся для каркасных стен принцип построения позволяет выполнить строительные работы своими руками в удобное время и сэкономить средства.
