DIN-рейки производятся из гальванически обработанной стали либо алюминия. Некоторые модели перфорированы вдоль всей своей длины для удобства распределения на составляющие требуемого размера.
По типу профиля
По форме профиля рейки разделяются на следующие типы:
- Омега-образный профиль, являющийся самым востребованным. Изделия применяются для монтажа распредщитков: установки автоматических защитных приборов, счетчиков и прочих необходимых аппаратов. Губки реек выгнуты в наружную сторону. Ширина устройства равна или 15, или 35 см. По высоте губок производится три типовых размера — 5, 7,5 и 15 мм.
- С-образная рейка предполагает наличие вогнутых краев высотой 15 мм. Такое изделие используется для монтажа аппаратных зажимов и колодок клемм.
- Профиль G-образный используется реже иных реек. Применяется для монтажа некоторых моделей приборов, ввозящихся из-за границы. Отыскать рейку этого типа в нашей стране достаточно трудно.
Концы реек типа G вогнуты внутрь, один из них короче другого — высота составляет 9 и 15 мм. Ширин рейки — 32 мм.
По перфорации
По своему прямому предназначению Дин-рейка служит монтажной шиной, представляющей собой профилированную полоску из стали. Горизонтальная площадка в большинстве типах реек перфорирована отверстиями овальной формой, необходимыми для прикрепления изделия в точке его установки. Отверстия располагаются на удалении друг от друга в 10-20 мм.
Также выпускаются рейки и без перфорации, для монтажа которых требуется предварительная наметка и сверление отверстий для крепежа на расстояниях в соответствии с требуемыми размерами.
По способу изготовления
По способу производства изделия разделяются на:
- штампованные;
- литые.
Литые рейки обладают высокой надежностью и способны выдерживать значительные нагрузки, не теряя свою форму и свойств от их воздействия.
По материалу изготовления
В зависимости от использующегося при изготовлении материала Дин-рейки разделяются на:
- стальные, усиленные защитным гальваническим покрытием;
- алюминиевые, отличающиеся легкостью.
По прочим параметрам
DIN-рейки выпускаются также с уменьшенной толщиной и шириной профиля. В иных моделях имеются специальные засечки, при помощи которых изделие разделяется на кусочки требуемой протяженности.
Преимущества применения
Основным преимуществом использования реек DIN можно назвать обеспечение простоты и удобства монтажа в распредщитки модульных приборов различного назначения независимо от типа их конструкции.
Выполнение профилактических работ в электрощитках с установленными DIN-рейками отличается простотой и легкостью. Чтобы выполнить замену УЗО либо иного прибора необходимо просто отключить соединения проводков и демонтировать прибор, освободив защелку. Монтаж нового устройства осуществляется в обратном порядке. Читайте также статью ⇒
Совет №1: Использование рейки Дин позволяют значительно сэкономить внутренний объем распредщитков.

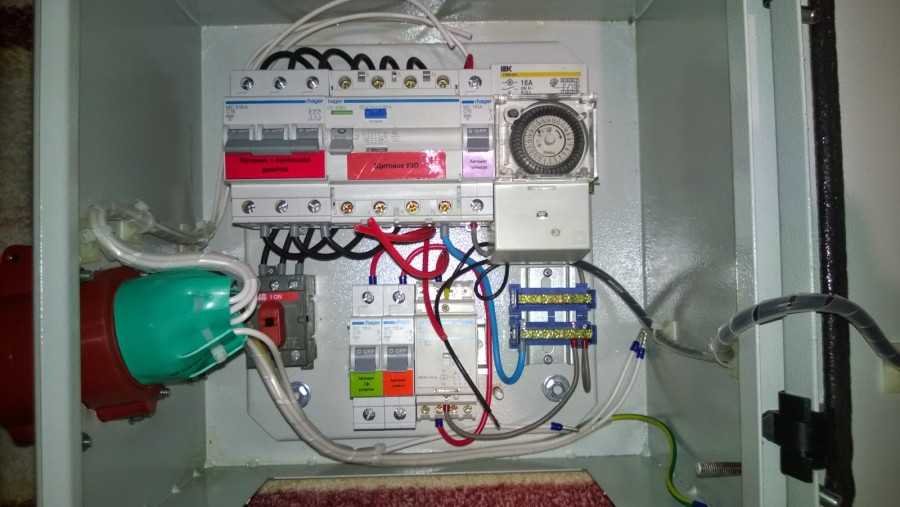

Применение
В наши дни рейки используются практически для всех приборов и моделей распределительных щитков. Разнообразные приборы и электроаппаратура изготавливаются заранее адаптированными для выполнения монтажа на рейки. Такие крепления выполняются в виде пластиковых либо металлических зажимов.
Цена реек варьируется в зависимости от завода-изготовителя, габаритов, материала и наценок магазинов, продающих данные устройства.
Что крепится к din-рейке?
Для закрепления электроприборов модульного типа не требуется сторонних крепежных элементов. Все устройства монтируются на стандартной Дин-рейке.
Выступы, расположенные на краях реек служат для удерживания установленных на ней приборов, которые могут вдоль нее относительно свободно передвигаться. Для предотвращения таких перемещений по краям реек устанавливаются специальные стопорные заглушки.
Однако в распредщитках при установке модульных приборов фиксирование их осуществляется при помощи имеющихся либо дополнительно проделанных внешних отверстий в крышке в соответствии с установленным количеством коммутационной аппаратуры. В этих целях окошки для располагающихся снаружи элементов приборов раскрываются не в полной мере, некоторые из них прикрываются отодвигаемыми шторками.
Совет №2: При меньшем, чем возможно установить, количестве оборудования, оставшаяся свободной часть окошка прикрывается заглушками.
На всех автоматах модульного типа, УЗО либо рубильниках имеются защелки. Установка их осуществляется зацепкой паза устройства за один край, нижняя часть при этом с небольшим усилием зажимается на рейке до щелчка. Для снятия детали потребуется при помощи плоской отвертки отвести защелку книзу и изъять его из паза. Некоторые приборы фиксируются в открытом положении защелки.

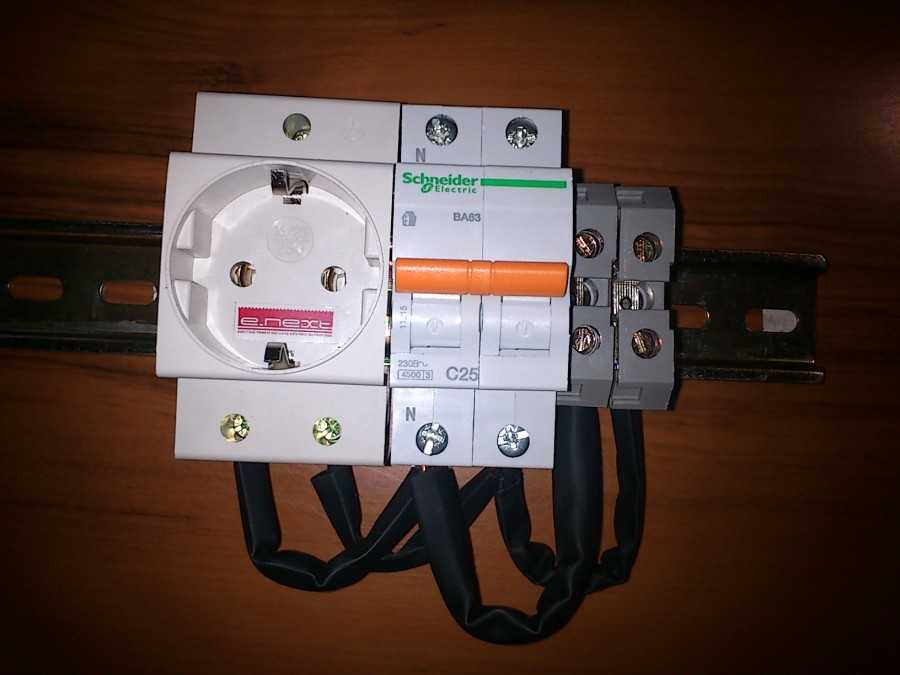

Помимо защитных приборов на рейку DIN крепятся и другие устройства:
- реле;
- электросчетчики;
- приборы автоматики;
- клеммы;
- управляющие и сигнальные приборы;
- нулевые шины.
На многих элементах цепей имеются двойные крепежные узлы, допускающие их монтаж как на рейку, так и к обычным поверхностям.
Установка автомата
В качестве примера можно рассмотреть монтаж автовыключателя к монтажной рейке в электрощитке.
Крепление рейки в корпусе щитка осуществляется при помощи винтов. Электрощитки могут поставляться в разобранном виде, причем часто комплектуются уже установленной планкой.
Далее следует выполнить установку на рейку автовыключателя, для чего один край устройства крепится к верхней части планки и нажать до легкого щелчка на корпус автомата. В принципе, на этом установка прибора окончена.
Каждый прибор модульного типа на монтажной рейке может свободно перемещаться во все стороны по горизонтали. Это позволяет при необходимости поменять место расположения автомата, просто передвинув его.
Провода к расположенному внутри щитка автомату подключаются через питающий кабель и провод, идущий от потребителя электроэнергии.
Подключается сначала питающий провод, для чего необходимо:
- выкрутить расположенную сверху крепежную защелку;
- подсоединить питающий провод к клемме;
- затянуть крепление.
Для подключения потребителя выполняются те же действия.

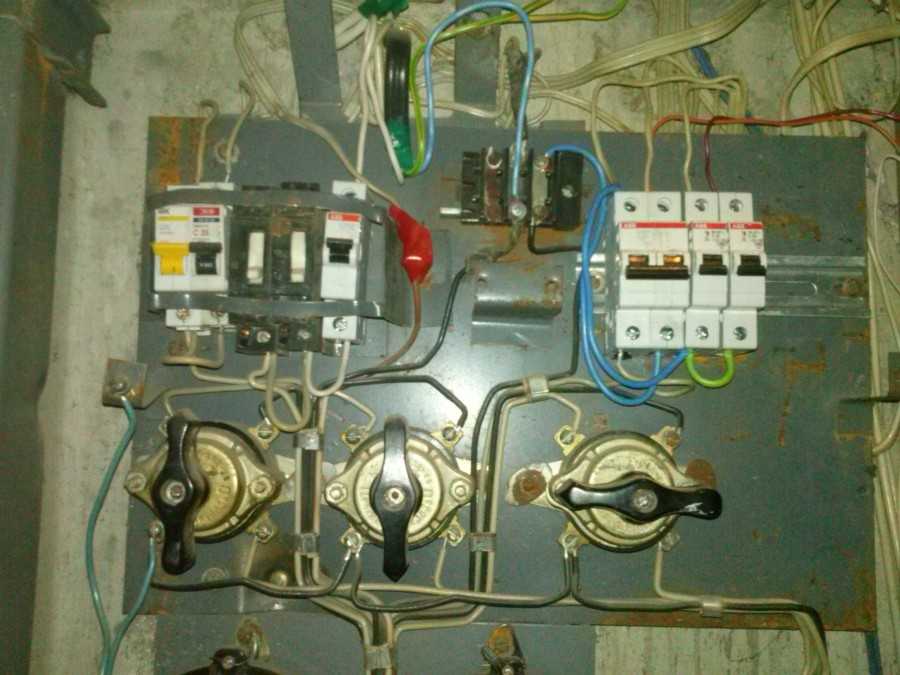

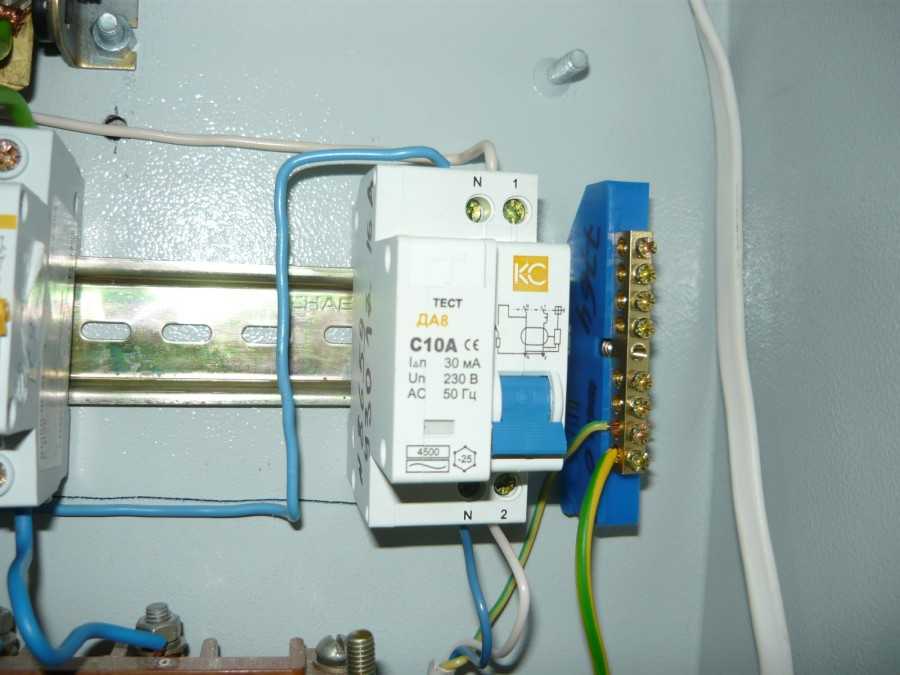

Установка на старых щитах
Монтаж реек в электрощитках старого типа зачастую осуществляется на поверхности, не приспособленные для выполнения такой работы. Удивляться здесь нечему — щитки советского производства изготавливались еще в то время, когда DIN-реек еще не существовало.
Необходимость монтажа в старом электрощитке обусловлена установкой в него же нового оборудования — замена либо монтаж дополнительных автовыключателей либо других приборов:
- дифавтоматов;
- реле для контроля фаз;
- ограничителей повышения напряжения;
- модульных приборов;
- малогабаритных электросчетчиков;
- пакетников и других устройств.
В отличие от электрощитов или боксов современного образца, в которых Дин-рейка ставится в уже подготовленные места и закрепляется посредством саморезов либо болтов, со старыми щитами придется немного повозиться.
Установка рейки в старый щит выполняется в следующей последовательности:
- в платформе щита, выполненной из металла, устраивается два отверстия;
- в отверстиях нарезается резьба;
- выполняется закрепление рейки при помощи двух болтов;
Как правило, в платформах старых щитов имеется достаточно отверстий, потому можно обойтись и без сверления.
Ошибки при выборе и монтаже
При выборе рейки по материалу и размерам часто не учитывается тип и вес приборов, подлежащих установки на ней.
Основной ошибкой при монтаже DIN-рейки можно назвать пренебрежение установкой заглушек. По причине вибраций аппаратура на дин-рейках может постепенно смещаться. Если заглушек нет в комплекте, можно закрепить прибор пассатижами — просто разогнуть губки рейки.
Также при установке часто не учитывается ширина закрепляемого прибора, что приводит к нехватке свободного пространства для закрепления других устройств.
Бытовая коммутационная аппаратура имеющая и другое называние – модульная, сегодня довольно распространенное явление. Причиной того все автоматические выключатели, а УЗО, рубильники, которые собираются из одинаковой ширины модулей. Их габариты примерно одинаковы, что позволяет применять для крепления одно и те же приспособления.
DIN-рейка: что это такое
Важным качеством аппаратуры модульной серии можно назвать тот факт, что ее крепление сегодня унифицировано. Если оглянуться в прошлое, то можно вспомнить, как крепились старые автоматические выключатели к поверхности. Мастерам приходилось сверлить различные отверстия, и даже порой нарезать в них резьбу. Для закрепления приборов использовали самые разные крепежные изделия: винтики, шайбочки, гаечки, болтики и многое другое. Однако это не только неудобно. Безопасность данных креплений всегда находилась под сомнением.
Всем известно, что электрощитке , где часть устройства находится под напряжением, при замене деталей всегда присутствует определенная доля риска. Выпавший внутрь винтик замкнуть фазу на корпус способен в считанные секунды. Не исключено и короткое замыкание.
Для крепления современного электрооборудования модульной серии никакие винтики, гаечки или шайбочки требуются. Приборы устанавливаются на стандартную фабричную металлическую планку, которая называется ДИН-рейка.

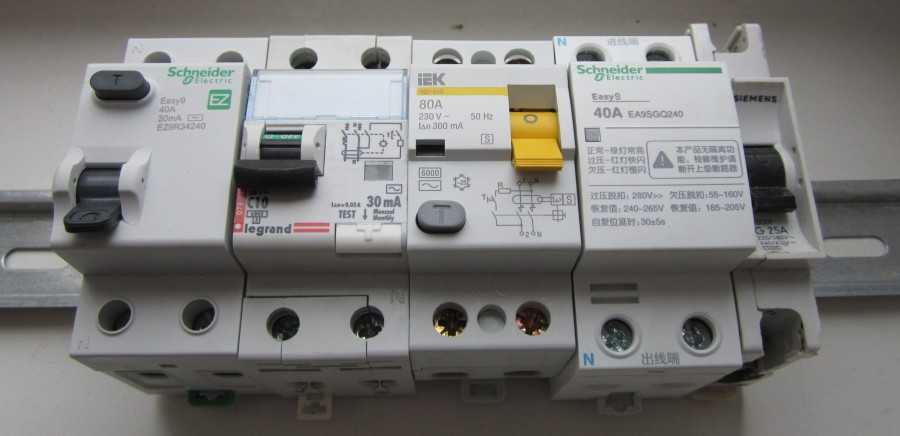

Какие приборы можно крепить на ДИН-рейку:
- Электросчетчики:
- Защитные аппараты;
- Реле;
- Клеммы;
- Устройства автоматики;
- Нулевые шины;
- Сигнальные и управляющие устройства.
Некоторые элементы электрических цепей устроены так, что двойные узлы крепления, позволяют устанавливать их и на DIN-рейку, и на любую другую поверхность.
Ширина модуля автомата: крепежная рейка в шкафу
В щитках, которые используются для монтажа любой модульной аппаратуры, нередко фиксация происходит за счет оформления наружных отверстий, имеющихся в крышке под реально установленное количество коммутационной техники. Для этого отверстия под наружной частью аппаратуры открываются не до конца, и их часть закрыта беспрепятственно удаляемыми шторками.
Виды ДИН-реек:
- Самая распространенная ДИН-рейка имеет оформление ТН-35-7,5. Она 35 мм в ширину, и высотой 7,5 мм.
- Не редко встречается модификация с высотой рейки 15 мм (ТН-35-15), которая используется в навесных и напольных щитках. Такие рейки называют моделями Ω-типа, потому, что они в профиль очень похожи на такую букву.
- Кроме этого, существует еще разновидность рейки типов «С» и «G». По краям они выгнуты внутрь, а не наружу. Их используют при монтаже аппаратуры, требующей таких параметров.
В процессе установки прибора главным является правильно выбрать тип ДИН-рейки, которая подойдет в вашем частном случае.
Что такое ДИН-рейка в электрике, согласно ГОСТ: особенности крепления счетчика и других приборов

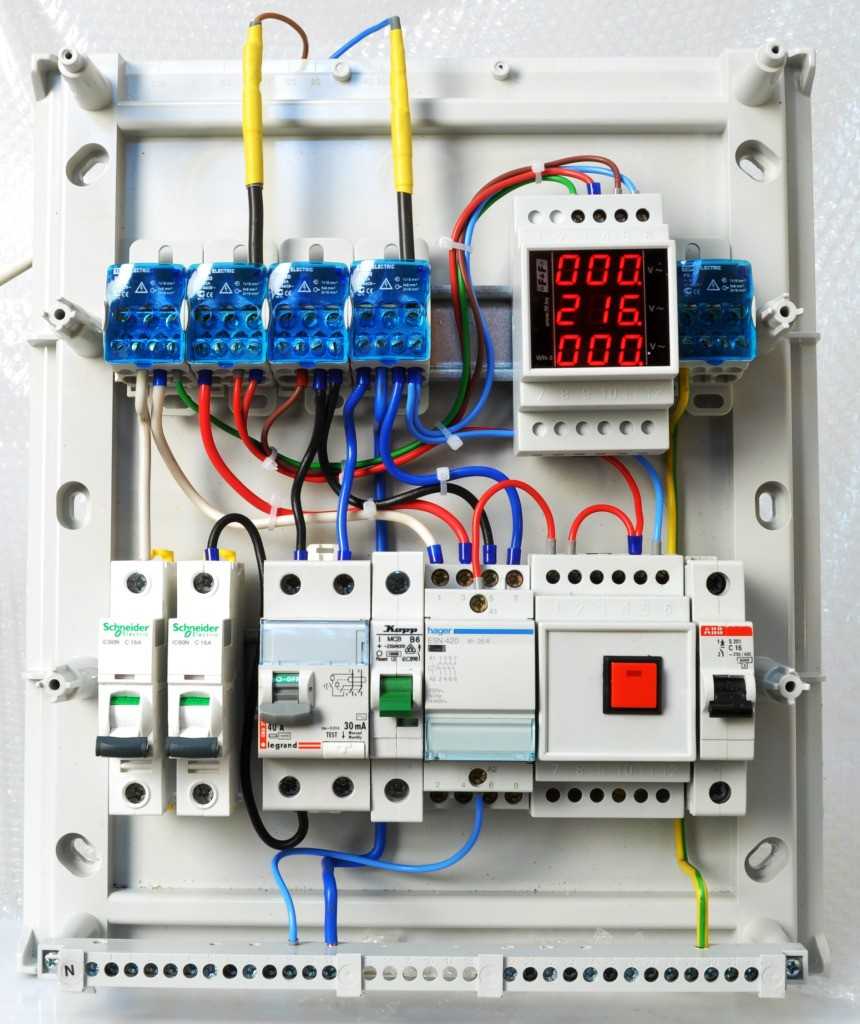

Одним из основных преимуществ современных распределительных и комплектных устройств можно считать их компактность. А появление на рынке DIN-рейки позволило совершенно изменить внутреннюю начинку щитовой, оснащенную электромонтажным оборудованием. Еще совсем недавно в состав домашнего электрощитка входил только лишь один счетчик с двумя пробками, однако сегодня такая конструкция считается примитивной, и опасной для жизни.
Современный электрощит, который занимает площадь стены, равную около квадратного метра, имеет в своем наличии от десяти автоматических выключателей, нулевую, защитную и рабочую шины и другие элементы. При всем этом в квартире не нарушается интерьер, и жилицы не испытывают от присутствия в доме такого оборудования, никакого дискомфорта.
Данную компактность обеспечило появление на рынке и широкое внедрение в действие модульной, унифицированной техники. То есть, все элементы: реле, счетчики, пускатели, УЗО, напоминают детали, входящие в состав детского конструктора, легко собирающегося в разны элементы.
Особенности ДИН-рейки:
- Ее изготавливают в виде перфорированного сложного металлического профиля;
- В продаже можно найти алюминиевые или же стальные гальванизированные дин-рейки, которые отличаются весом, силой тока и прочностью;
- DIN-рейки бывают сплошными и перфорированными.
- На некоторые из них для облегчения разделки может быть нанесена насечка.
Также DIN-рейка на рынке различается по виду профиля. Их формат напоминает буквы латинского алфавита, согласно которых они и маркируются – С, Ω и G типа.
Рейка металлическая: типы профиля и установка
Для крепления всевозможных элементов модульного оборудования, в электрических шкафах, установочных коробках, или щитах – УЗО, в поперечном сечении профиля есть специальные губки. Сама ДИН-рейка сильно напоминает рельсу, поэтому они иногда их называют DIN-рельсы.
Обычный, стандартный электрический щит, имеющий DIN-рейки, отличается простотой конструкции и удобством процесса монтажа унифицированных модульных устройств. Достигнуто это благодаря тому, что так намного удобнее крепить автоматический выключатель в щите. Его достаточно просто защелкнуть одним движением, а не крепить, как раньше, с помощью винтов.
Всея современная автоматика адаптирована под DIN-рейки. Вследствие этого их довольно просто устанавливать на место. Вам достаточно лишь отжать плоской отверткой на автомате губку, а потом легким движением автомат защелкивается на свое место. Весь процесс установки занимает не больше минуты.
Типы профиля ДИН-рейки:
- В силу того, что DIN-рейка – это неотъемлемая часть щитовой, производителями предусматриваются различные варианты ее крепления. Для этой цели ее профиль перфорирован отверстиями, которые позволяют закрепить ее в необходимом месте саморезами или болтовыми соединениями.
- Для того, чтобы отрегулировать формат дин-рейки, можно использовать болгарку, но иногда для этого применяют и ножовку по металлу.
- Для того, чтобы заменить автомат, расположенный на дин-рейке, вам достаточно только ослабить на винты крепления на клеммах. После этого фиксатор прибора нужно сдвинуть вниз и снять автомат с рейки.
В зависимости от примененного профиля, различают несколько видов DIN-рейки. Их размеры зависят от оборудования, которое вы планируете на нее монтировать. Самой распространенным эксперты считают дин-рейку Ω – тип (Омега).
Где используется ДИН-рейка (видео)
Современная металлическая, чаще всего используемая на практике стандартная дин-рейка ТН35 – это специальный профиль, имеющий ширину 35 мм. Она разработана специалистами Немецкого Института Стандартизации. Далее, ее приняли за Европейский стандарт приборов для подключения модульного оборудования. Обозначение DIN переводится на русский язык согласно названия, и звучит как Deutsches Institut fur Normund (Немецкий Институт Стандартизаци). В нашей стране производство ДИН-реек началось в 2004 году. Первооткрывателями можно считать компанию ЭТМ. Однако расценка на них была очень высокой. К тому же компании приходилось некоторое время регулировать расстояние между отверстиями.
Как ласточки на проводе
Хорошая работа – всегда красивая работа, на результаты любо - дорого смотреть. Все чисто, аккуратно, на своем месте, хорошо структурировано и удобно обслуживается. Электрикам такого результата позволяет добиться DIN-рейка, изобретенная немцами, известными приверженцами системы и порядка. Это они придумали в электрических щитах, шкафах или установочных коробках не каждый выключатель, блок питания, защитное устройство и тому подобное устройство крепить поштучно, а вставлять их в гнезда заранее прикрепленной к стене установочной ленты. Навело их на такую мысль то обстоятельство, что нынешнее электротехническое оборудование компактное и модульное, ну как у всех электроприборов по принципу штепселя: стандартная вилка, подходящая идеально в гнездо розетки в любой квартире.
Профиль DIN-рейки слегка напоминает форму рельса, поэтому они имеют и второе название – DIN-рельсы. По сечению профиля различают три вида DIN-рейки: они напоминают буквы латинского алфавита, поэтому так и маркируются - Ω, G и С типа.
Для крепления различных элементов модульного оборудования в установочных коробках, электрических шкафах или щитах – УЗО, автоматических выключателей и пр. в поперечном сечении профиля имеются специальные губки.

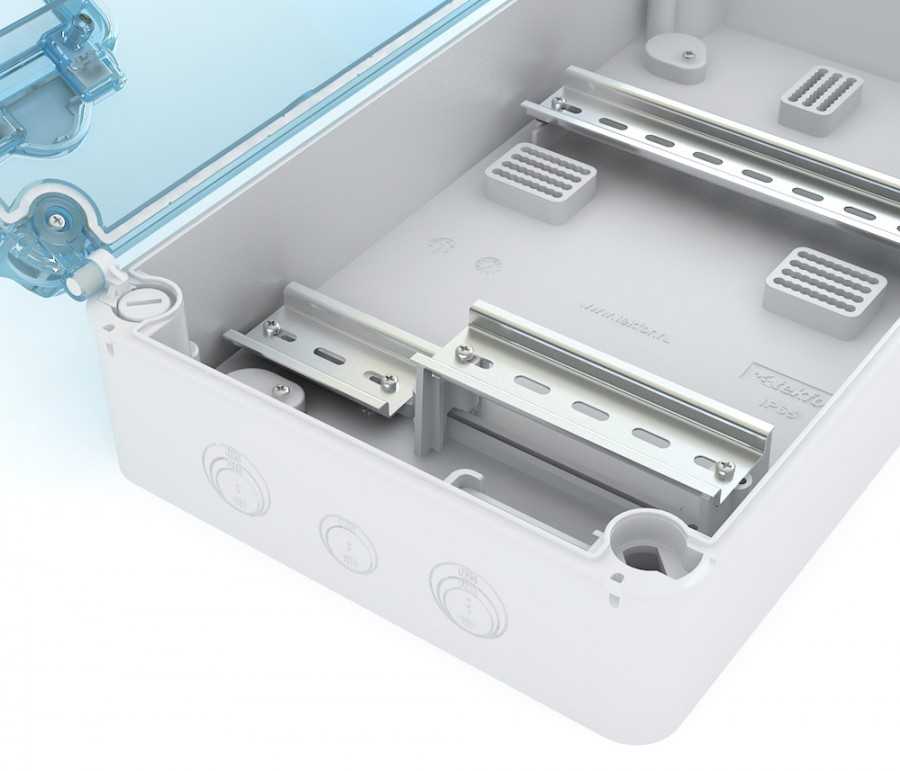

Как крепится сама DIN-рейка

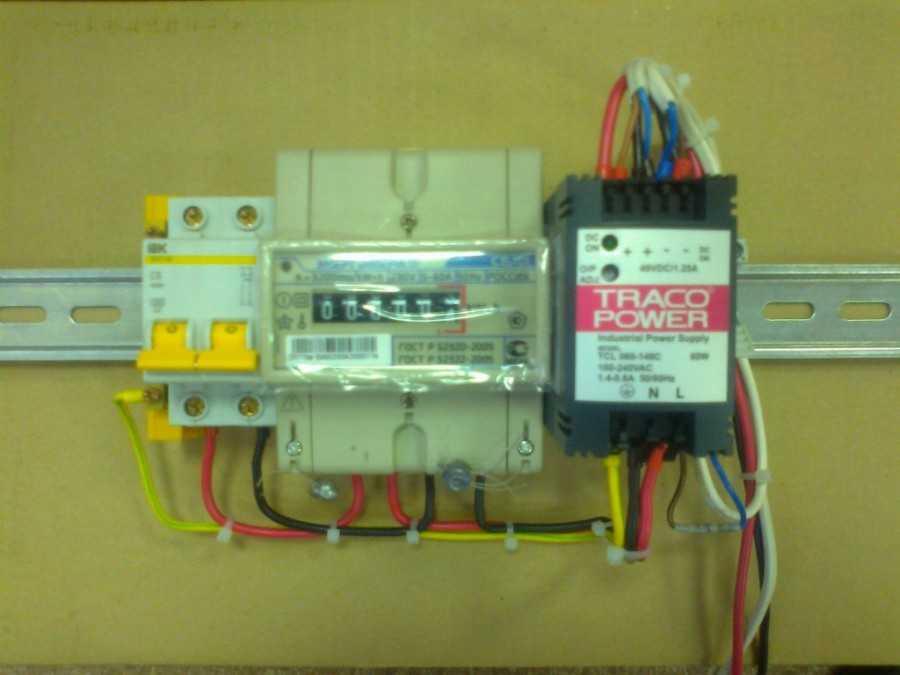

Оборудование на DIN рейку
: винтовые и пружинные клеммники на монтажную DIN рейку: надежные автоматические выключатели и устройство защитного отключения (УЗО) для монтажа на DIN рейку
: AC/DC-DC преобразователи напряжения в конструктиве для крепления на DIN рейку
Для крепления электромонтажного оборудования
Современные производители электрооборудования уже предусматривают наличие DIN-рейки в щитовой. Однако при необходимости ее достаточно просто установить в любом нужном месте. Для этого профиль рейки перфорирован отверстиями, благодаря которым ее можно прикрепить на плоскости болтовыми соединениями или саморезами. Надо только заранее, до монтажа рейки, учесть ширину автоматов, которые вы будете на нее монтировать, чтобы им не было «тесно»! Разрезать DIN-рейку лучше болгаркой, но может с этим справиться и ножовка по металлу.
В современных квартирах полно электроприборов и всяческих устройств, так что электрощит может занимать площадь стены около квадратного метра, вмещать счетчик, десяток автоматических выключателей, нулевую рабочую и защитную шину и прочие важные элементы. Но при компактной «насадке» их на DIN-рейку в укромном месте не нарушается интерьер квартиры, не создается неудобств для жильцов.
Ленту вы закрепили, теперь надо «насадить» на нее все заранее заготовленные устройства. В современном мире электротехники они к счастью унифицированы. А поскольку все элементы современной автоматики адаптированы под DIN-рейки, их очень легко на нее «усаживать» – отжимаете плоской отверткой губку на автомате, затем легкое движение, щелчок – и все, автомат встал на свое место. Для установки одного модуля хватает несколько секунд, это ведь не то, что винтами в стену вживлять!
Кстати и обслуживать такую линейку приборов и устройств гораздо проще. Чтобы заменить автомат на типовых DIN- рейках в электрощитах, достаточно лишь ослабить на клеммах винты крепления проводов для их отсоединения, после чего фиксатор прибора сдвигается вниз и автомат снимается с рейки.
Все остальные детали при выборе столь необходимой вам DIN- рейки вам подскажут наши консультанты, и электромонтаж станет для вас простым, удобным и приятным, ну как при конструировании корабля из детского набора элементов ЛЕГО. Удачи вам!
Безопасность электрического щитка или распределительной коробки кроется в строгой систематизации всех объектов, приборов учета и комплектующих цепи. Для того, чтобы организовать имеющееся пространство и удобно разместить десятки устройств используются специальные din-рейки.
Рейки подбираются с учетом размеров, видов и веса размещаемых элементов, габаритов щитка и других параметров, которые необходимо знать при выборе и монтаже din своими руками.
Как выглядит?
Фото din рейки наглядно дает понять, что собой она представляет элементарную монтажную планку — профилированную металлическую полосу, литую или со специально сделанными отверстиями для фиксации на поверхности.
Названием планки стала аббревиатура разработчика полезного приспособления — Институт Стандартизации Германии или Deutsches Inctitut for Normung — сокращенно «DIN». Существуют и другие вариации наименования: рейка, планка, рельса, шина и профиль.
Сейчас монтажные пластины настолько популярны, что практически все электротехническое оборудование еще на этапе производства оснащается специальными зажимами для крепления на дин, значительно облегчая труд электриков.
Какими бывают?
Типы din реек обусловлены различными монтажными условиями и возможностями профилей, представленные следующей классификацией:
По конфигурации сечения
G-тип представляет собой рельсу в виде буквы «G», где один загнутый конец короче и ниже противоположного края. На отечественном рынке повстречать такой профиль удается редко, так как рассчитан он на установку оборудования европейских стандартов.
C-тип отличается симметричностью и большей распространенностью. Края рейки одинаково загнуты, что обеспечивает надежную фиксацию для клеммных колодок и зажимов других приспособлений.
Omega-тип имеет совершенно другое сечение, сходное с греческой буквой «омега»: концы планки резко отогнуты в обе стороны от рейки, образуя своеобразные «ушки». Такая конструкция адаптирована практически под все электротехнические элементы и приборы.
По наличию отверстий для креплений
Литые, не предусматривающие заводских отверстий и представляющие собой цельную пластину. Считается более надежной и крепкой, а для некоторых электриков и более надежной, так как дырки для крепления делаются самостоятельно на необходимом расстоянии.
Перфорированные имеют лунки примерно через каждый сантиметр, что значительно упрощает процесс установки рейки.
- по материалу изготовления:
- из алюминия;
- из нержавеющей стали (встречаются чаще).
Как выбрать?
Новичок в электротехническом деле может легко растеряться, какую рейку лучше выбрать, чтобы получить надежное и подходящее по всем параметрам крепление. Чтобы не задаваться подобным вопросом, рекомендуется учитывать некоторые факторы:
Самыми оптимальными по цене, качеству и функциональности считаются изделия от производителей «ABB», «IEK» и «ДКС». Универсальная модель представлена типом «Омега».
На большинстве современных электротехнических устройств в прилагаемом паспорте или инструкции указано, на какой профиль осуществляется монтаж.
Немаловажно учитывать и размеры приобретаемой рельсы. Для типа «С» ширина и высота установлены в пределах 15 на 32, для вида «G» — 15 (верх), 9 (низ) на 32, а «Омега» имеет три вариации: 15*35, 7,5*35 и 5*15.
Что касается длины планки, то здесь нет четких ограничений, поэтому данный показатель варьируется от 7,5 см до 8 метров, что соответствует размещению от 4 до 96 модулей.
Как установить?
Инструкция для установки din рейки проста:
- Определить место для монтажа планки (важно при организации пространства заранее и визуально спланировать нахождение всех элементов системы, чтобы исключить путаницы, загромождения и лишних отверстий в стенке щитка).
- Отмерить расстояние и при необходимости отрезать нужную длину.
- Наметить места креплений на стенке щитка и рейке (достаточно одного крепежа на каждые 7-10 см).
- Если профиль литой, дрелью сделать отверстия на поверхности.
- Приложить рейку к стенке щитка.
- Зафиксировать саморезами или болтами.
- Проверить надежность креплений.
Как разместить приборы?
Автоматические выключатели, счетчик или шины на din рейку размещаются при помощи зажимов, предусмотренных на корпусе самого оборудования. Чаще всего таких фиксаторов два или четыре: один, два неподвижных сверху и один, два неподвижных снизу.
Сам процесс монтажа следующий:
- Повесить прибор на верхний крепеж.
- Разместить модуль для din рейки в необходимом месте, двигая по всей длине.
- Оттянуть плоской отверткой нижний фиксатор и зацепить за край планки.
- Возвратить зажим на место нажатием (или это произойдет автоматически, если механизм оснащен пружиной).
При необходимости усилить защиту и исключить соскальзывание можно при помощи некоторых методов:
- приобрести и установить специальные фиксаторы;
- немного разогнуть концы планки пассатижами.
Корпуса приборов на din рейку еще на заводе оснащаются специальными креплениями, что делает их монтаж и демонтаж быстрым, легким и удобным.
Тоже касается и самой металлической рельсы, ведь с ее помощью можно в разы облегчить процесс сбора электрощитка, грамотно организовать размещение всех модулей и оборудования и значительно повысить безопасность любых будущих электротехнических работ.
Фото din рейки
В настоящее время при проведении электромонтажных работ электрики для закрепления в распределительных щитках различных электрических устройств используют так называемые DIN-рейки. Это металлический специальный профиль, применяемый для упорядоченной установки электрических устройств. К нему предъявляются определенные требования по материалу, размеру и форме профиля.
Рейки бывают алюминиевыми или стальными, с гальваническим покрытием. Некоторые исполнения имеют перфорацию вдоль рейки для простоты ее разделения по длине определенного размера.
Разновидности и особенности конструкции
Существует три вида профилей рейки. Рассмотрим их подробнее.
Ω-образный профиль наиболее распространен. Он используется для сборки распределительных щитов: установки счетчиков, автоматов и других устройств.
С-образный профиль имеет загнутые внутрь края. На такую рейку устанавливают различные клеммные колодки и аппаратные зажимы.
G -образный профиль используется довольно редко, служит для монтажа некоторых электрических устройств иностранного производства. В торговой сети такую DIN-рейку очень трудно найти.
По размерам стандартные модели рейки имеют следующие типоразмеры:
Наиболее популярные рейки Ω-образного профиля имеют три модификации:
Наименьший размер рейки может составлять 7,5 см, на которую разместится только один электрический автомат. Наибольший отрезок рейки составляет 2 метра. Его будет достаточно для сборки нескольких распределительных щитов.
DIN-рейки также делятся по наличию перфорации:
- Сплошные рейки без перфорации более надежные и прочные. На них можно монтировать несколько устройств, не боясь, что от нагрузки они будут изгибаться.
- DIN-рейки с перфорацией упрощают работу электромонтера. Для установки какого-либо прибора нет необходимости сверлить крепежные отверстия в рейке. Достаточно закрепить ее по уже имеющимся готовым отверстиям. Расстояние между отверстиями колеблется от 10 до 20 мм. Форма отверстий выполнена в виде продольных пазов.
По материалу изготовления рейки делятся:
- Алюминиевые.
- Стальные, с защитным покрытием.
Применение
Сегодня рейки применяются практически во всех устройствах, электрических распределительных щитов и т.д. Всевозможные электрические приборы и аппаратура производятся уже адаптированными для фиксации на рейки. Такие крепления выполнены в виде специальных зажимов из пластика или металла. Стоимость крепежных реек колеблется в широких пределах, в зависимости от материала, размеров, фирмы производителя и торговой сети, реализующей DIN-рейки.
Преимущества
- Главным достоинством рейки является обеспечение удобной и простой установки модульных устройств разных конструкций в распределительные щиты.
- Обслуживание электрических щитов, оборудованных DIN-рейками, является быстрым и простым. Для замены автомата или другого устройства, закрепленного на такой рейке, достаточно отсоединить провода и снять устройство с рейки, отщелкнув фиксатор защелки. Для установки нового прибора все действия производятся в обратной последовательности.
- Рейки дают возможность экономить внутренний объем распределительных щитов.
Установка автомата на DIN -рейку
Рассмотрим установку на монтажную планку, или как ее называют, DIN-рейку в электрическом щите. Все современные автоматы и другая модульная продукция устанавливается на такую монтажную планку.
Для этого у автоматического выключателя и других модульных устройств на обратной стороне корпуса имеется специальный зажим.
- Прикрепить рейку к корпусу электрического щита на винты. Электрические щиты иногда поставляются в разобранном виде, а чаще они уже укомплектованы установленной рейкой.
- Теперь необходимо установить автоматический выключатель на рейку. Для этого необходимо зацепить автоматический выключатель одним краем за верхнюю часть профиля рейки, и нажать на корпус автомата до щелчка.
- На этом его монтаж завершен. Вся модульная продукция может свободно перемещаться на такой монтажной планке в одну и в другую сторону. Таким образом, можно установить автоматический выключатель в одном месте, а если в последующем понадобится на этом месте установить что-то другое, то автомат можно легко передвинуть на другое место.
Для подключения проводов к автомату в щитке заранее необходимо подготовить два кабеля: питающий, и кабель от потребителя.
Начинать подключение необходимо с питающего провода:
- Открутить верхнюю крепежную клемму автомата.
- Вставить питающий проводник в клемму.
- Затянуть крепление клеммы.
- Такие же операции произвести на отходящей к потребителю клемме.
Установлен, и готов к работе. Можно закрывать крышку щита и включать питание.
