При наличии на вашем приусадебном участке линий электропитания, можно облегчить себе работу по подъему воды для абиссинского колодца.
Поскольку глубина такого источника водоснабжения довольно невелика, то подъем из него воды производится поверхностным насосом, входной патрубок которого опускается в трубу до уровня заполнения ее водой. На окончании входного шланга такого насоса необходимо установить дополнительную фильтрующую сетку.
Также подъем воды из колодца абиссинского типа можно осуществлять при помощи погружного насосного устройства. Однако такой способ обойдётся дороже, чем использование поверхностного устройства. Причина – высокая стоимость погружных насосов с небольшим диаметром корпуса. Это достаточно узкоспециализированное оборудование, предназначенное для откачки воды из глубоких скважин на известняк или из артезианских скважин.
Обустройство круглогодичной работы абиссинского колодца
Если вы проживаете в загородном доме или на даче постоянно, в том числе и в холодное время года, то имеет смысл задуматься над круглогодичной работой колодца абиссинского типа.
Основной проблемой эксплуатации насосов и скважин в зимний период является низкая температура на поверхности земли. Она может вывести из строя как трубопроводы водоснабжения, так и насосное оборудование.
Для предотвращения замерзания трубопровод, подающий воду от колодца до обогреваемых помещений, а также качающий воду насос необходимо размещать либо в строениях с постоянной плюсовой температурой, либо в специальной ёмкости — кессоне.
Может представлять собой как заглубленное ниже уровня промерзания почвы капитальное сооружение, так и готовую конструкцию из железа или пластика, обычно в виде бочонка, также заглубленную в землю. Нижний край кессона необходимо расположить ниже линии промерзания почвы, на таком же уровне следует разместить и трубопровод водоснабжения вашего дома. Кессон может иметь дополнительный уплотнительный слой, изготовленный из материалов, невосприимчивых к воздействию грунта. Трубопровод водоснабжения может иметь как пассивный утепляющий слой, так и активную систему отопления, например, на основе греющего кабеля.
Как видите, самостоятельная постройка колодца абиссинского типа и сопутствующей инфраструктуры вполне под силу даже людям с минимальными технологическими навыками. При небольших стартовых затратах, абиссинский колодец вполне может стать источником постоянного автономного водоснабжения для бытовых нужд вашего дома, а при проведении дополнительной источником питьевой воды.
Чтобы более подробно ознакомиться с процедурой самостоятельного строительства абиссинского колодца, вы можете посмотреть обучающее видео.
Видео — Абиссинский колодец своими руками – технология
Дешевле всего и с наименьшими трудозатратами можно получить воду для бытовых нужд, в количестве достаточном для водоснабжения дачного участка или небольшого частного дома, если обустроить абиссинский колодец своими руками. Устройство такого гидротехнического сооружения имеет свои которые следует учесть при определении допустимости обустройства скважины и, если это возможно, то переходить непосредственно к выполнению работ.
Как сделать скважину-иглу
Наиболее подходящим типом почвы для обустройства таких скважин является песчаный или песчано-гравийный грунт, находящийся обычно ниже глинистой прослойки, которая может иметь значительную толщину. Если почва в месте, куда должна быть забита «игла», содержит в своем составе крупные валуны, то от идеи стоит отказаться до начала производства работ, которые не только не дадут желаемого эффекта, но и станут причиной потери времени, сил и средств.
Слои земли при бурении до первого водоносного песка
Начинаем проходку
Если же структура слоев литосферы позволяет выполнить скважину-иглу своими руками ударным способом, не применяя бурение, то потребуется выполнить следующую последовательность действий:
- Снять рыхлый слой грунта до суглинка.
- Если скважина будет использоваться весь год, потребуется сделать кессон, который должен быть заглублен ниже точки промерзания грунта, чтобы избежать возможности образования льда в трубах. Если «игла» будет использоваться сезонно или размещается в подвале дома, пункт можно пропустить.
- Начать проходку следует при помощи лома или спирального бура, диаметр которого на 5-10 мм меньше заготовленных толстостенных газовых труб. Это позволит выполнить отверстие в грунте глубиной 1-1,5 м, благодаря чему первая секция легко войдет до половины своей длины и будет жестко зафиксирована. Особое внимание следует уделить вертикальности начальной проходки, так как именно она задаст направление движения водовода и определит качество абиссинского колодца, сделанного своими руками.
Особенности конструкции “иглы” и фильтрующего элемента
Первый забиваемый сегмент водопровода и есть та самая «игла», благодаря которой скважина получила свое наименование.

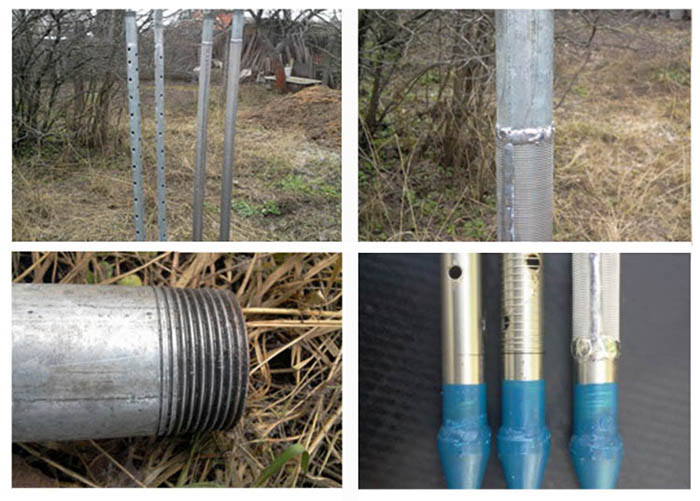

Готовая “игла”. От заготовки с отверстиями до намотки фильтрующего элемента.
К его устройству предъявляются следующие требования:
- плеть должна иметь стальной наконечник, изготовленный из цельного материала и присоединенный при помощи резьбы или сварки;
- основание присоединяемого к трубе конуса должно быть больше внешнего размера трубы на толщину фильтра + 10 мм, чтобы гарантировать сохранение его целостности;
На расстоянии 2 см от наконечника делается перфорация, которая может быть получена двумя способами:
- сверлением в шахматном порядке отверстий диаметром 8-12 мм, на высоту 2-3 см с шагом около 50 мм;
- выполнением сквозных прорезей в теле трубы, на такую же высоту с шагом в 1 см по длине окружности.
Чтобы увеличить степень очистки воды от твердых включений, размер которых в противном случае принимается равным удвоенному значению поперечного сечения перфорации, требуется сделать фильтрующий элемент.
Фильтром может стать закрепленная нержавеющая сетка с ячейкой 2 мм (меньшее сечение может быстро заилиться) и/или намотанная проволока, имеющая антикоррозионное покрытие или исполнение, с соответствующим шагом витков;
Крепление фильтрующего элемента выполняется проволочными скрутками или пайкой с использованием оловянного припоя, не содержащего в своем составе свинца, который способен отравить воду.
Сетка или проволока на фильтре “иглы” удерживает песок и уже очищенная вода попадает в трубу.
Углубляемся дальше
Далее «игла» должна быть заглублена до водоносного песчаного слоя, за счет наращивания плети новыми сегментами и забиванием металлоконструкции в почву. Ударное воздействие может быть реализовано при помощи кувалды или «бабки».
Устройство “бабки” для углубления абиссинского колодца
При этом для использования последней следует сделать следующее:
- пропустив через центральное отверстие выступающий конец водовода, установить на грунт «бабку». К которой предъявляются следующие требования: масса должна быть не менее 30 кг; центральное отверстие превышает внешний размер соединительной муфты на 5 – 10 мм; по бокам выполнены проушины или отверстия под рым-болты для крепления веревок, располагаемые сверху и по центру ребер.
- нарастить водовод очередной секцией при помощи резьбовой стальной муфты. К которой предъявляются особые требования: толщина стенки должна быть не меньше, чем у соединяемых плетей; длина нарезанной части превышать диаметр трубы втрое; по концам выполняются цилиндрические проточки, которые необходимо сделать для плотного вхождения участка плетей без резьбы на глубину не менее 5 мм, а значит их калибр должен совпадать с наружным размером труб.
- каждая из секций вкручивается в муфту с пеньковым уплотнением поверхностей на глубину не менее 1,5 поперечных сечений;
- наверху смонтированной плети крепится узел с двумя блоками для подъема/опускания «бабки», через которые пропускаются веревки, крепящиеся к проушинам или рым-болтам ударного инструмента. Если высота слишком большая, то крепить блок следует до соединения секций между собой;
- «бабка» поднимается до упора вверх и фиксируется в таком положении;
- на расстоянии 1 – 1,5 м от поверхности земли, но не менее 0,2 м от соединительной муфты, крепится «подбабник» представляющий собой массивную цилиндрическую деталь с выступами и разрезным вкладышем из металла, твердость которого больше чем у материала трубы.
Когда все готово, «бабка» отпускается и падает на «подбабник», который фиксируется еще сильнее за счет конических вкладышей, а водовод погружается в грунт.
После определённого числа подъемов и сбросов ударного инструмента, зависящего от характера грунта, водовод забивается до уровня, когда работать «бабкой» становится неудобно. После этого установленные элементы ударной пары следует снять и повторять операцию с наращиванием плети новыми сегментами, до тех пор, пока не будет достигнута необходимая отметка.
Глубина первого водоносного горизонта может быть определена путем периодического заполнения водовода, если вода не уходит, значит глинистый слой не пройден, а когда уйдет – «игла» должна быть забита еще на 1 метр. После этого может быть установлен насос и начата раскачка.
Пластиковая труба вместо водовода
Появление новых материалов и комплектующих для монтажа водопроводов обусловило желание мастеров выполнить скважину для подъема воды с глубины, использовав пластиковые трубы, не подверженные в отличие от металла коррозии и не являющиеся источником оксида железа, повышающего жесткость. Однако свойства пластика не позволяют забивать его в грунт без потери формы и герметичности, что обуславливает необходимость бурения для обустройства таких абиссинских скважин.
Так как абиссинской является скважина с заглушенным дном, за счет чего вода поступает не в результате притока, а через перфорированную стенку, прежде чем забивать пластиковые трубы в отверстие, полученное в результате шнекового или спирально-винтового бурения, следует выполнить проходку на всю глубину. После этого забивается колонна, состоящая из пластиковых труб, начиная с концевой секции, имеющей перфорацию поверхности с фильтром и заглушенное дно. Заглушку предпочтительно сделать конической, чтобы облегчить проходку.
Разнообразие, представленных на рынке, сантехнических коммуникаций позволяет выбрать в качестве материала для того, чтобы выполнить своими руками абиссинский колодец, один из следующих вариантов пластиковых труб:
- Метапол, диаметром 1 дюйм и более, опускаемый без разрывов сечения в отверстие, полученное бурением при помощи спирального бура.
- ПВХ трубы, диаметром не менее 1 дюйма, опускаемые по одной секции, которые свариваются друг с другом, до получения нужной длины.
- Канализационная пластиковая труба, диаметр которой составляет от 57 мм, опускаемая в скважину и наращиваемая посредством стандартных соединений с резиновыми уплотнениями.
Скважина-игла с обсадной трубой
Если в процессе бурения шурфа для абиссинского колодца, выяснилось, что грунт слишком рыхлый и без параллельного усиления стенок проходки сохранять форму не может, не стоит расстраиваться и вместо того, чтобы сделать абиссинский колодец своими руками с водоводом из пластиковых труб, использовать его как обсадную колонну. Бурение в этом случае следует выполнять эксцентриковым инструментом, например, буровой ложкой, которая как раз предназначена для песчаного грунта, а укрепление стенок производится параллельно, по мере опускания штанги из газовых труб.
Трубная конструкция, передающая вращение от ворота к буровому инструменту в данном случае, будет впоследствии использована, как абиссинская скважина, сделанная своими руками, поэтому к ней предъявляются требования аналогичные тем, что были перечислены при описании оборудования колонны – «иглы».
После того как бурение шурфа выполнено на всю глубину, а стенки укреплены, штанга постепенно достается из скважины и разбирается на отдельные секции. Буровой инструмент заменяется на концевую секцию с заглушенных концом и перфорированной стенкой, снабженной фильтрующим элементом.
Начиная с концевого звена происходит сборка секций, с герметизацией резьбовых муфтовых соединений при помощи пакли, и постепенное опускание в шурф, до достижения дна. Полости между водоводом и обсадной колонной полностью или частично засыпаются мелкой каменной крошкой для дополнительной фильтрации.
Если вам нужно бесперебойное обеспечение водой, стоимостью намного дешевле, чем водопровод и обычный колодец, при этом качество воды выше обычного – абиссинская скважина полностью удовлетворит ваши запросы. Альтернативное обеспечение питьевой и технической водой, без зависимости от городского водоканала – идеальное решение для загородной недвижимости и городского частного сектора. Преимущества абиссинских колодцев многочисленны, а затраты при этом предельно минимальны.
Популярная абиссинская скважина – это компактная скважина на воду, изготовление которой не доставит проблем хотя бы потому, что ее можно делать своими руками. Колодец размещается в самых стесненных условиях (дома, ограниченном участке сада, огороде или даже в гараже). При этом конструкция не требует для обустройства привлечения специальной крупнотоннажной техники, радует круглогодичной высокой производительностью и в отличие от других колодцев, имеет высокое качество воды.
Причины для бурения абиссинских скважин:
- Желаемая малая глубина бурения (до 20 м);
- Ограниченность пространства или затруднение доступа крупногабаритной техники;
- Обихоженный участок уже с насаждениями, которые не хотелось бы удалять для пробивания колодца;
- Необходимость обустройства источника воды в гараже, на веранде, в доме;
- Минимальные финансовые затраты.
Если есть хоть одна причина, то вам нужен именно абиссинский колодец. При минимальной стоимости, длительном сроке эксплуатации, деликатности по отношению к объектам на участке, такая скважина – идеальный источник как для дачников, так и для владельцев загородной недвижимости. Кстати, производительность колодца весьма высока, при этом песчаный водоносный слой является природным фильтром и хорошо очищает поток естественным образом.
Конструкция скважины
Классическая абиссинская скважина – это труба, диаметром не более 1 дюйма и длиной до 30 метров, нижний конец которой оснащен фильтрационной конструкцией из перфорации и мелкоячеистой сетки. На верхний конец трубы закрепляется насос и практически все сооружение для выкачки воды можно делать своими руками, при этом бурение не занимает более одного дня. Продолжительность пробивания зависит от глубины залегания водного слоя.
Еще одно преимущество в том, что вся техника, которая будет использоваться для обустройства скважины, не занимает много места: 1,5*1,5 м ширины и не более 2,5 м высоты – вот и все, что нужно для колодца. Что касается насоса, то лучше использовать самовсасывающий, подключаемый сразу к трубе. Посредством создания вакуума, вода будет подаваться наверх, при этом производительность иглы, предельно высока, если водоносный слой показывает хороший и устойчивый дебет.
Качество воды можно назвать хорошим в 90% случаях обустройства колодца-иглы, как еще называют скважину подобного типа. Как правило, такая вода имеет все показатели чистой родниковой, причин несколько:
- Взятая из глубин 5-30 метров, жидкость доходит до пользователя в естественном виде, природном по своему гидрохимическому составу;
- Поток требует малой очистки, так как проходя через естественный фильтрационный слой песка и гравия, воды природным образом очищаются от всего ненужного;
- Благоприятный минеральный состав воды – еще одно преимущество скважины. Считается, что вода из абиссинки намного полезнее, чем даже из артезианских скважин, потому что не содержит растворенных минералов металла, солей и прочего.
Условия для монтажа колодца
Бурение абиссинской скважины не представляет сложности и абиссинскую скважину можно делать своими руками. Монтаж требует неглубокого залегания водоносного слоя, песчаного или мелкозернистого галечного грунта. А вот какие конструктивные элементы есть в составе скважины-иглы:
- Стальной наконечник, облегчающий проникновение до водоносного слоя;
- Фильтрационные элементы из сетки;
- Приемный клапан для воды;
- Сборная магистральная труба;
- Несколько муфтовых перемычек, соединяющих отрезки магистральных труб;
- Резиновые уплотнители;
- Насос.
Лучше всего брать за основу трубы диаметром не более 1-2 дюймов по внутренней стороне. При этом магистраль можно делать из любого количества составляющих, а вот бурение в почву осуществляется трубой чуть большего диаметра, чем для подъема воды. Такая конструкция облегчает перемещение всего ствола внутрь шахты.
Достоинства и недостатки скважины-иглы
Несмотря на то, что бурение абиссинской скважины можно делать своими руками и колодец обеспечивает постоянную подачу воды, у конструкции есть некоторые недостатки:
- Установленные ограничения по глубине. Бурение скважины может быть и до 30 метров, однако зеркало воды не должно располагаться глубже 8-9 метров. Если водоносный слой находится ниже, придется делать заглубление насоса, что является сложной процедурой.
- При длительном простое потребуется прочистка абиссинской скважины. И сделать это при достаточно узком диаметре трубы, не так-то просто.
Недостатки, как видите, есть, но ими можно пренебречь, так как достоинства абиссинской скважины намного более многочисленны:
- Оперативность бурения и обустройства. Бить скважину можно в любое время, невзирая на погодные условия и займет вся процедура не более 10 часов;
- Чистая на 90% вода не требует обустройства сложной конструкции фильтров;
- Бурить иглу можно даже в сенях жилого частного дома. Кстати, такое устройство поможет оборудовать систему канализации даже в самом стареньком особняке;
- Производительность абиссинской скважины до 60 л/минуту, а дебит до 500 л/час, поэтому колодец можно обустраивать даже на автомойках, это значительно снизит расходы на воду;
- Нет необходимости привлечения профессионалов, позовите соседа делать иглу, одного напарника вполне достаточно. При этом никаких разрешений и лицензий на колодец не требуется.
И, конечно, немалую роль играет доступная стоимость сооружения, а также долгий срок безупречной эксплуатации. Поэтому, если хотите получить много воды, но при этом сэкономить на обустройстве шахты и не хочется делать колодец долго, абиссинская скважина-игла станет лучшим вариантом решения проблем.
Абиссинские колодцы были изобретены примерно два столетия тому назад и до сих пор пользуются популярностью. Основное преимущество такого колодца – чистая вода без избытка минералов, не загрязнённая сточными водами, спорами и верховодкой. Давайте узнаем, как организовать его на участке своими руками.
Понятие и устройство абиссинского колодца

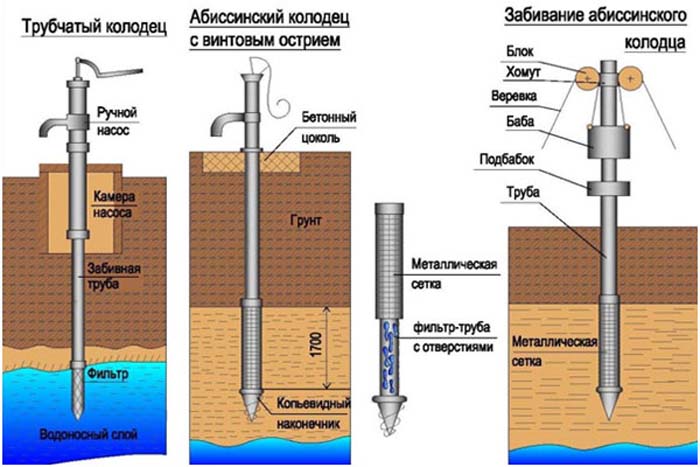

Схематическое изображение общего вида и конструктивных деталей абиссинского колодца
Абиссинский колодец представляет собой так называемую скважину-иглу, заглублённую в землю без обсадной трубы. При профессиональном обустройстве колодцев подобные скважины практически не используют из-за сложности их бурения на значительную глубину. Но в том случае, когда колодец достигает только первого водоносного слоя, скважина-игла считается оптимальным вариантом благодаря своей низкой стоимости, простоте выполнения и эффективности.
Абиссинские колодцы иногда также называют трубчатыми или забивными колодцами. Все эти термины являются синонимами и обозначают один и тот же тип конструкции.
Абиссинский колодец состоит из следующих конструктивных элементов:
- наконечника – металлического острия, которое производится из закалённой стали;
- фильтра;
- приёмного клапана;
- магистрали, предназначенной для вывода воды на поверхность. Магистраль чаще всего включает в себя несколько труб;
- соединительных муфт;
- резиновых уплотнителей;
- поршневого насоса ручного типа;
- бетонных колец.
Принцип работы абиссинского колодца достаточно прост. Для получения воды землю прокалывают специальной трубой до уровня расположения первого водоносного слоя. Диаметр такой трубы составляет 1 дюйм, а для облегчения вбивания её в землю труба оснащена острым наконечником. При устройстве скважины-иглы нет необходимости использовать трубы большего диаметра, показателя в 1-1,5 дюйма вполне достаточно .
После заглубления трубы в грунт, к ней прикрепляют самовсасывающий насос, который работает по принципу вакуума. Если одна скважина не даёт достаточного количества воды, рядом с ней создают ещё одну такую же.
Плюсы и минусы скважины-иглы
Скважина-игла занимает совсем мало места на приусадебном участке
У забивных колодцев есть множество положительных характеристик:
- Такие конструкции просты в установке, не составит труда сделать их своими руками.
- Абиссинские колодцы не занимают много места и могут расположиться даже на небольшом участке.
- Вбить или пробурить скважину можно без использования специальной техники.
- Насос для скважины можно установить не только под открытым небом, но и в помещении, где он будет лучше защищён от негативных погодных факторов.
- Забивные колодцы делаются довольно быстро, весь процесс занимает не больше суток.
- Длительный срок эксплуатации конструкции – ещё одно из её преимуществ.
- Абиссинский колодец позволяет получать чистую воду, не засорённую стоками и прочими загрязнениями.
- Подача воды из скважины осуществляется непрерывно.
- Неоспоримым преимуществом колодца является его дешевизна.
- Ещё один плюс заключается в том, что при необходимости колодец можно демонтировать и перенести на другое место.
Подобная конструкция не лишена недостатков, среди которых можно выделить такие:
- Диаметр скважины-иглы очень мал, значит, оснастить её погружным насосом не представляется возможным.
- Если вода залегает на значительной глубине, её подъём на поверхность затрудняется из-за повышенного давления. В подобном случае вакуумный насос может быть неэффективным.
- При вбивании иглы есть риск неправильно рассчитать глубину расположения водоносного слоя.
- Иногда на пути скважины попадается твёрдый предмет, который невозможно обойти или пробить, к примеру, крупный камень или сгусток плотной глины.
Что нужно учитывать при создании колодца
К сожалению, обустроить абиссинский колодец можно не на любом участке . Причина тому в некоторых ограничениях, касающихся глубины водоносного слоя, типа грунта, количества воды и её качества. Разберёмся с этим более подробно:
- Абиссинский колодец бурят до первого водоносного слоя, но глубина его залегания не должна превышать 8 м . Если вода находится глубже, поднять её наверх без мощного насоса будет затруднительно, а скважину-иглу можно оборудовать только ручным поршневым насосом. Чтобы понять, насколько глубоко проходит водоносный слой, возьмите 15-метровую верёвку с грузом и проверьте несколько колодцев, расположенных по соседству.
- Не менее важным фактором является состав почвы на участке . Пробурить скважину в мягком и лёгком песчаном грунте не составит никакого труда, тогда как на тяжёлую глинистую почву придётся потратить больше усилий. Если же земля на участке каменистая и содержит множество крупных валунов, возможно, от создания абиссинского колодца лучше вообще отказаться.
- При обустройстве скважины-иглы следует обратить внимание и на то, соответствует ли вода санитарным нормам . Дело в том, что в верхний водоносный слой часто попадают различные загрязнения, источниками которых являются соседские выгребные ямы, поля, насыщенные нитратами и пестицидами, расположенные поблизости заводы и фабрики и т.п. Наиболее уязвимым становится водоносный горизонт, расположенный на глубине до 15 м. Качество воды следует проверить ещё до начала бурения скважины, а для этого образцы жидкости можно взять из соседних колодцев. Воду нужно сдать на химический и бактериологический анализы, причём делать это лучше в конце весны, когда грунт насыщен максимальным количеством удобрений.
- Ещё один параметр, который стоит принимать во внимание – это дебит скважины . Дебит – это предельный объём воды, который можно получить из скважины за 1 час. При обустройстве абиссинского колодца этот показатель будет зависеть от насыщенности водоносного горизонта. Забивная скважина способна давать от 0,5 до 4 м³ воды в час, и если кто-то поблизости уже имеет на своём участке абиссинский колодец, лучше выяснить, на какой объём воды можно рассчитывать.
Сбор фильтр-иглы
Фильтр-иглу для забивной скважины можно сделать из металлической либо пластиковой трубы диаметром от 1 до 1,5 дюймов. Выбранную трубу нарезают на отдельные фрагменты длиной по 1-2 м. В процессе забивания колодца трубу постепенно наращивают с использованием резьбовых соединений. Чтобы уплотнить места стыков, используют льняную паклю, силиконовый герметик, масляную краску или любой другой подходящий материал. Нередко для уплотнения применяют специальные муфты.
Места соединения труб должны быть надёжно зафиксированы и изолированы, поскольку от их герметичности напрямую зависит работоспособность абиссинского колодца.
Чтобы труба лучше проникала в почву, её конец нужно оснастить фильтр-иглой. Такая игла не только поможет трубе легче войти в землю, она также защитит колодец от ила и обеспечит чистоту подаваемой воды. Иглу желательно делать из того же материала, из которого выполнена сама труба.
Рассмотрим подробнее этапы создания металлической фильтр-иглы:
- Возьмите металлическую трубу и проделайте в ней отверстия диаметром от 5 до 8 мм. Отверстия должны быть расположены в шахматном порядке.
Выберите трубу подходящего диаметра и просверлите в ней отверстия
- Поверх отверстий припаяйте нержавеющую сетку, которая будет служить фильтром.
Поверх перфорации прикрепите сетку
- К концу трубы приделайте острый наконечник, по диаметру чуть больший, чем сама труба. Эта разница в размерах нужна для того, чтобы труба свободно проникала в почву вслед за наконечником
.
Припаяйте к концу трубы острый наконечник
Припаивать все металлические детали желательно только чистым оловом без примеси свинца. Свинец отравляет воду и делает её опасной для здоровья.
Фильтр-игла для абиссинской скважины из пластиковой трубы делается следующим образом:
- Подготовьте армированную полипропиленовую трубу диаметром 1-1,5 дюйма.
- Вставьте внутрь трубы сетку, которая будет играть роль фильтра. Чтобы сетка держалась надёжно, зафиксируйте её методом вплавления.
- Сделайте на трубе перфорацию, прорезав щели ножовкой по металлу.
Создать фильтр-иглу своими руками несложно, тем более что все необходимые материалы и инструменты продаются в строительных магазинах. Но если вы хотите упростить себе задачу, купите готовый комплект для абиссинской скважины.
Технология создания скважины
Абиссинский колодец обустраивают двумя способами: забивкой или бурением скважины. Для осуществления первого метода применяют так называемую забивную бабу, а в процессе работы в трубу периодически льют воду. В тот момент, когда вода резко уйдёт в грунт, трубу вкапывают ещё на 50 см, а затем монтируют насос. Забивной способ хорош в том случае, когда вы создаёте колодец самостоятельно, но метод этот не лишён недостатков. Во-первых, если на пути трубы попадётся валун, игла может полностью испортиться. Во-вторых, при забивании колодца можно пропустить водоносный слой.
Второй способ, предполагающий бурение скважины, требует помощи мастеров и привлечения специального оборудования, зато при осуществлении этого метода вы гарантировано найдёте воду в колодце.
Забивать скважину-иглу можно несколькими способами:
- При помощи скользящей бабки и подбабка – специальной детали, которая плотно охватывает трубу и не соскальзывает вниз. В процессе забивания иглы рабочий поднимает бабку и с силой опускает её вниз, на подбабок. Деталь постепенно перемещают вверх по трубе и работают таким же способом до тех пор, пока не будет найден водоносный слой.
- Второй метод создания абиссинского колодца – забивка торцевой бабкой с заглушкой. В подобном случае удар приходится на верхнюю часть трубы, заглушка же устанавливается на торце для того, чтобы обезопасить резьбу от повреждения. Этот способ хорош тем, что позволяет использовать максимальную силу удара.
- Забивать скважину можно и при помощи штанги. В этом случае нет опасности согнуть трубу, а сам процесс происходит легче и быстрее . Забивную штангу можно сделать из шестигранника или круглого прута. Отдельные части прутков скручивают между собой с помощью резьбового соединения. Чтобы после окончания работы штангу можно было извлечь из земли, длина её должна быть большей, чем глубина залегания водоносного слоя.
Забивание абиссинского колодца своими руками: порядок работ
- Перед началом процесса определите глубину залегания водоносного слоя. Для этого пройдите по соседним дворам и посмотрите, на каком уровне находится вода в близлежащих колодцах. Если колодцев поблизости нет, можно сделать так называемую разведочную скважину на свободном участке земли.
Перед началом забивки колодца определите глубину водоносного слоя
- На выбранном месте выройте яму глубиной примерно в 1 м. Если колодец будет находиться в подвале дома, то яму можно и не выкапывать. Затем при помощи садового бура выньте из скважины верхний слой грунта.
Перед бурением скважины выкопайте яму глубиной до 1 м
- Забивайте в землю трубу одним из выбранных способов или используйте бур. Постепенно наращивайте основную трубу дополнительными отрезками, чтобы достичь нужной глубины забивания.
Для создания колодца проще всего использовать ручной бур
- Как только скважина дойдёт до водоносного слоя, пустите через неё воду под высоким давлением, чтобы промыть фильтр от земли. После этого установите в колодец поршневой насос и удалите всю мутную воду.
Абиссинский колодец нужно промывать, пока вода не станет чистой
- Чтобы в колодец не попадали стоки, осадки и прочие загрязнения, забетонируйте пространство вокруг него цементным раствором. Если нужно, вы также можете подключить абиссинскую скважину к системе водоснабжения дома.
Забетонируйте или закройте камнями площадку вокруг скважины-иглы
Для создания скважины-иглы можно использовать ручной самодельный бур, работать с ним будет проще и быстрее, чем забивать скважину штангой или бабкой. Ширина бура должна быть такой же, каким будет диаметр будущей скважины. В процессе работы бур постепенно наращивают дополнительными штангами, соединяя их между собой муфтами. На верхний конец штанги прикрепляют ворот и начинают бурение.
По мере продвижения вглубь почвы, бур периодически поднимают, чтобы очистить его от набранной породы. Если абиссинская скважина имеет значительную глубину, для извлечения бура пользуются лебёдкой.
Видео: создание абиссинского колодца своими руками:
Создать абиссинский колодец своими руками несложно, а сам процесс не займёт много времени. Пробурить или забить скважину на своём участке можно всего за один день, зато после этого вы будете всегда пользоваться чистой водой.
Обустройство автономного водоснабжения – один из важнейших вопросов на повестке дня владельцев земельных участков. Зачастую подключиться к централизованному водопроводу невозможно ввиду его отсутствия, поэтому приходится изыскивать другие способы. Самый малозатратный, но тем не менее очень эффективный вариант – абиссинский колодец, своими руками обустроить такую систему не так уж и сложно.
Так выглядит не подключенный к насосу абиссинский колодец
Почему выбирают абиссинский колодец
Преимуществ перед другими похожими системами у колодца абиссинского типа довольно много:
- Предельная простота конструкции.
- Невысокая стоимость.
- Насос может быть установлен как в помещении, так и на участке.
- Простой и быстрый монтаж без привлечения специальной техники.
- Долгий срок эксплуатации без заиливания.
- Отсутствие необходимости частой чистки системы, поскольку загрязнения с поверхности не могут попасть в колодец.
- При необходимости оборудование демонтируется и устанавливается в любом другом месте.
- Дорогостоящие фильтры колодцу не требуются, поскольку из-за относительно небольшой глубины растворенное железо в воду не попадает.
Где можно сделать абиссинский колодец
Главное отличие абиссинского колодца от других систем – небольшая глубина. Изначально это была неглубокая скважина, оснащенная ручным насосом, качавшая воду из водоносного песчаного слоя. Современный вариант оснащается автоматическим оборудованием, а в остальном разница практически отсутствует. Геологические условия, необходимые для обустройства системы, также не изменились. Абиссинский колодец может быть обустроен только там, где верхний водоносный слой проходит не глубже 8 м от поверхности почвы.
Связано это с тем, что поверхностный насос просто не сможет поднять по трубе малого диаметра воду с больших глубин. В случае если водонос залегает немного глубже, можно попытаться обустроить абиссинский колодец, но придется заглубить насос. При этом водоносный слой должен представлять собой смесь песка или щебеня, допускается и один среднезернистый песок. Это принципиально, поскольку такой грунт не представляет большого препятствия для воды, и ее легко можно откачивать.
Интерес также представляют слои, расположенные выше водоноса. Поскольку бурение абиссинского колодца обычно проводится без привлечения спецтехники, важно знать их проходимость. Нужно понимать, что «ручные» приспособления для бурения не смогут пробить твердые каменистые слои или отложения из гальки и валунов. В этом случае, скорее всего, придется вызывать специалистов.
Схема бурения абиссинского колодца
Как подготовить необходимое оборудование
Чтобы сделать абиссинский колодец своими руками, нужно сначала подготовить все необходимое. Начнем с труб. Можно использовать пластиковые или металлические детали диаметром дюйм либо полтора. Нарезаем их отрезками длиной 1 или 2 м. По мере погружения элементов системы в скважину будем наращивать их до необходимой длины при помощи резьбовых соединений. Важно обеспечить полную герметичность соединений, поэтому приготовим материалы для их уплотнения. Это может быть силикон, сантехнический лен, масляная краска и т.п.
Помимо этого, используем специальные муфты. Важно обеспечить максимальную надежность соединений, иначе целостность конструкции будет под угрозой. Нижний край трубы должен быть оборудован так называемой фильтр-иглой, которая выполняет сразу несколько функций:
- облегчает проникновение инструмента в грунт;
- предотвращает заиливание трубы;
- очищает подающуюся наверх воду.
Деталь достаточно легко изготовить самостоятельно. Лучше использовать тот же материал, из которого выполнена основная труба. Таким образом удастся предотвратить электрохимическую коррозию.
Так выглядит металлическая фильтр-игла на разных этапах изготовления
Металлический наконечник
Подготовив материал, приступаем к работе:
- Берем отрезок оцинкованной металлической трубы и сверлим на его конце отверстия диаметром 5-8 мм. Располагаем их в шахматном порядке.
- Изготавливаем фильтр. Это может быть сетка из нержавейки, которую мы припаиваем поверх перфорированного участка трубы, или же навитая там же проволока. Последнюю тоже нужно припаять. Специалисты рекомендуют в качестве припоя использовать только олово, другие металлы могут снизить качество воды.
- Изготавливаем металлический копьевидный наконечник, диаметр которого делаем больше, чем размер основной трубы. Привариваем его к фильтру.
Фильтр-игла из ПВХ
Деталь изготавливается почти аналогично металлическому элементу, но с некоторыми нюансами:
- Перфорируем трубу. Делаем на ее поверхности при помощи ножовки по металлу небольшие щели.
- Сетку-фильтр вставляем внутрь детали и закрепляем ее методом вплавления.
- Закрепляем копьевидный наконечник.
Острый наконечник раздвигает почву, обеспечивая проход трубы
Технология обустройства абиссинского колодца
Прежде чем приступить к бурению, стоит ознакомиться с инструкцией, как самому сделать абиссинский колодец. Работы выполняем поэтапно:
- Определяем место для колодца, размечаем его.
- Копаем яму, объем которой составит около 1 кубометра.
- Проходимся садовым буром по верхнему слою почвы и вынимаем при этом часть почвы.
- Устанавливаем трубу в центре ямы и начинаем бурение. По мере углубления детали навинчиваем на нее дополнительные отрезки. Постепенно подсыпаем к трубе грунт и хорошо трамбуем его.
- Достигнув водоноса, промываем фильтр водой под давлением.
- Устанавливаем временный ручной насос и откачиваем с его помощью мутную воду.
- Площадку вокруг колодца бетонируем, чтобы загрязнения или стоки не проникли внутрь.
- Монтируем насосную станцию.
При самостоятельном обустройстве абиссинского колодца может применяться не только бурение, но и забивание трубы. Этот вариант предполагает использование так называемой забивной бабы, которая вбивает конструкцию в землю. В процессе забивания в трубу постоянно подливается вода. Несмотря на простоту, способ применяется нечасто, поскольку, попав на камень, фильтр-игла будет неисправимо повреждена. Кроме того, есть вероятность уйти мимо водоносного слоя.
Видео: забивание скважины
Абиссинский колодец – практичный и малозатратный способ обеспечения своего участка чистой водой. Многие застройщики самостоятельно устанавливают такие системы. Однако не стоит думать, что обустройство абиссинского колодца – простое мероприятие. Существуют нюансы, с которыми знакомы только профессионалы. Если нет опыта подобных работ, лучше сразу же обратиться к ним за помощью.
